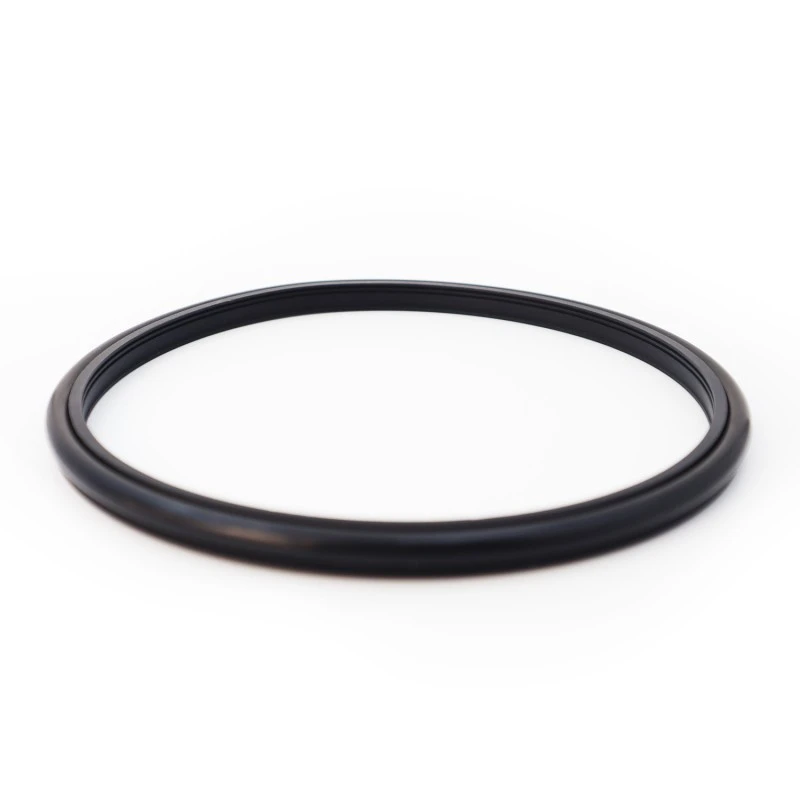

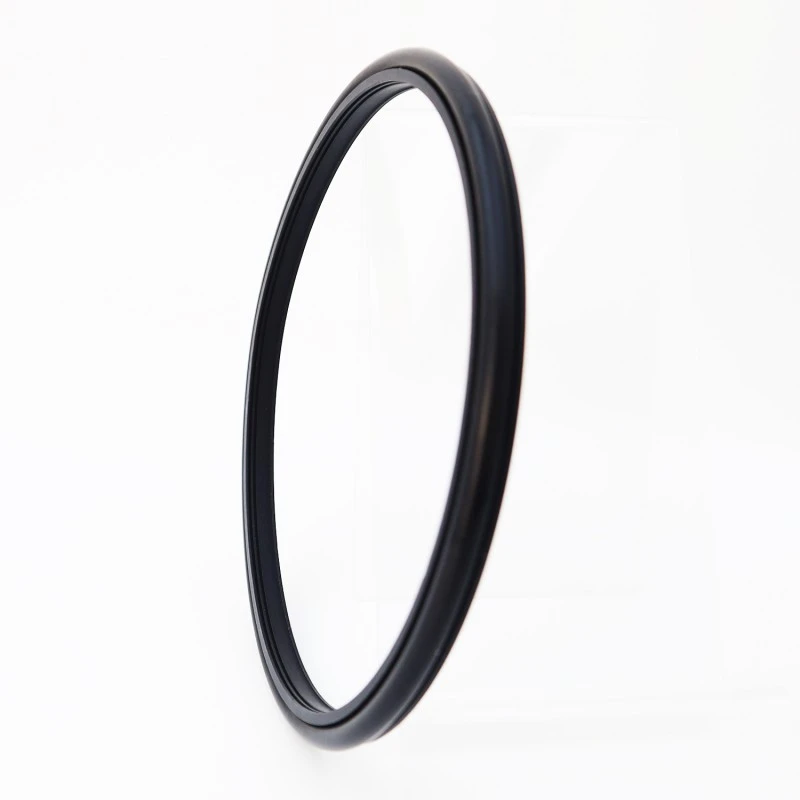

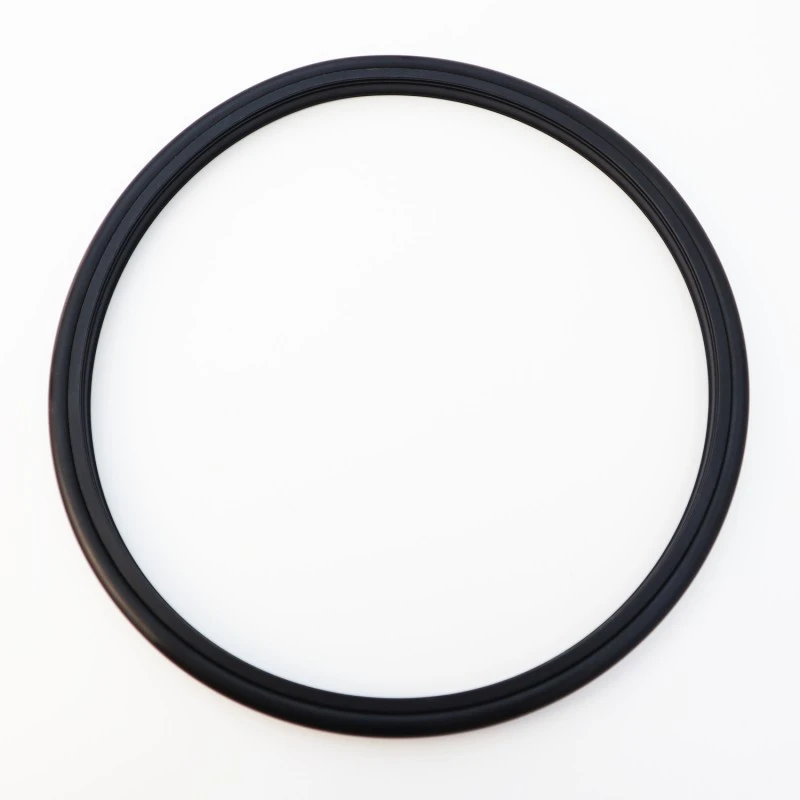

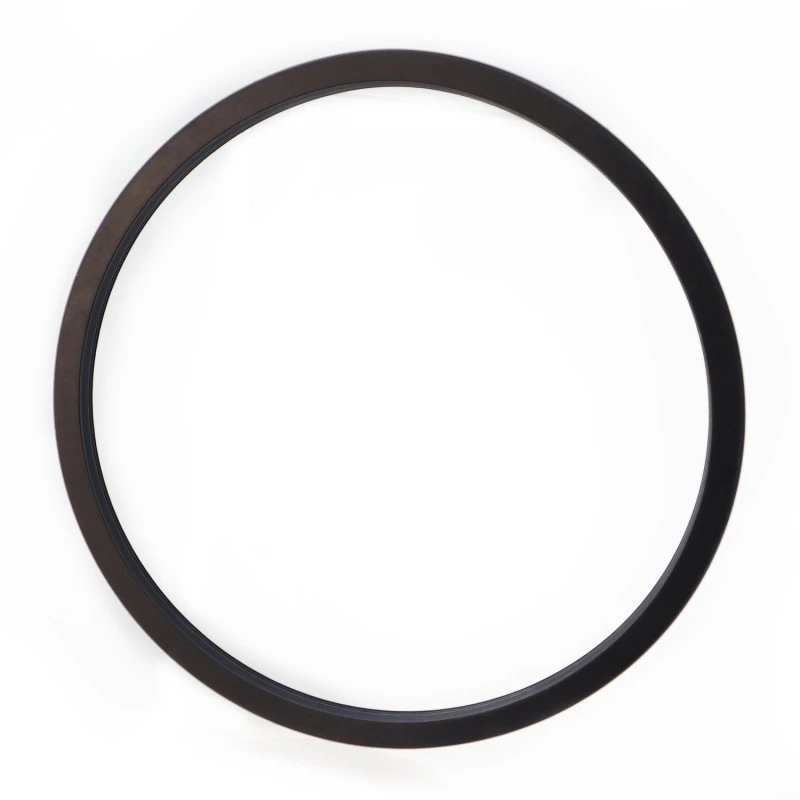

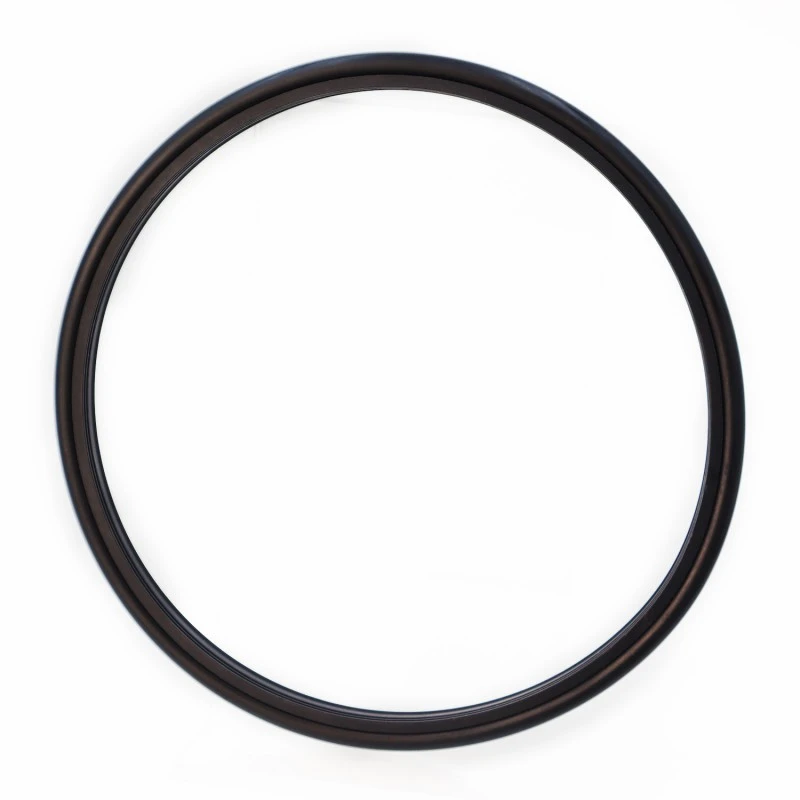

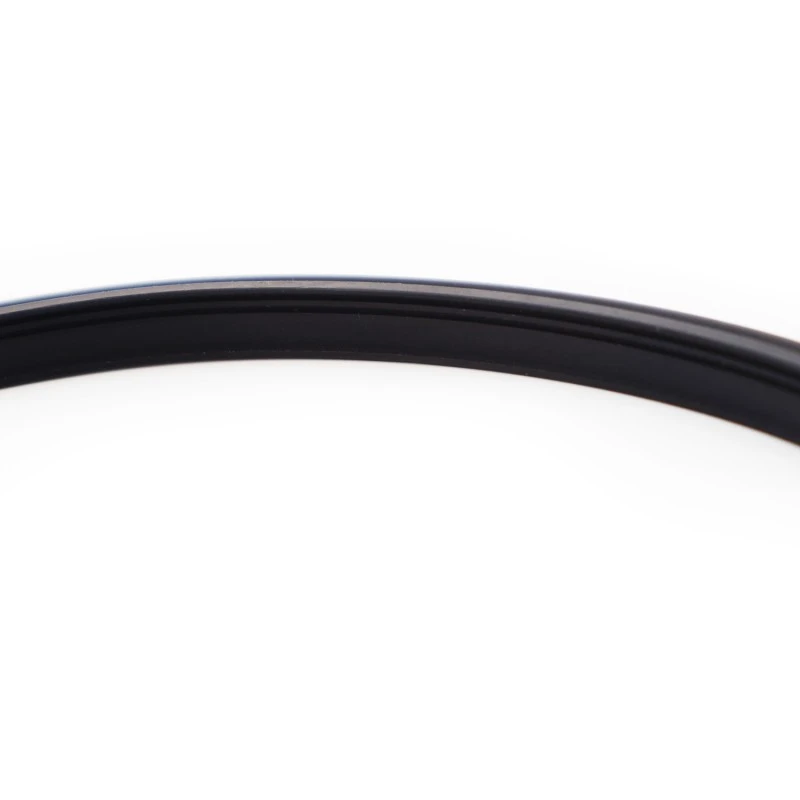

உயர் அழுத்த சிமெண்ட் குழம்புக்கான ஷாஃப்ட் சீல்: அதிக ஆயுட்காலம், குறைந்த உராய்வு, சிறந்த சீல் செயல்திறன், சிறிய வடிவமைப்பு மற்றும் எளிதான நிறுவல், பயன்பாடு மற்றும் பராமரிப்பு. அதன் சிறப்பு சீல் லிப் மற்றும் உகந்த தடிமன் வடிவமைப்பு சிமெண்ட் குழம்பு போன்ற கடுமையான ஊடகங்களில் கூட நல்ல சீல் வழங்குகிறது. சேறு போன்ற மீடியாவை மூடுவதற்குப் பயன்படுத்தும்போது, இரண்டு (அல்லது அதற்கு மேற்பட்ட) முத்திரைகளுக்கு இடையே கிரீஸ் லூப்ரிகேஷனைப் பரிந்துரைக்கிறோம்.
பொருந்தக்கூடிய இயக்க நிலைமைகள் (கட்டுப்படுத்தப்பட்ட மதிப்புகள் ஒரே நேரத்தில் நிகழக்கூடாது)
|
அழுத்தம்/MPa |
வெப்பநிலை / °C |
வேகம் / மீ/வி |
நடுத்தர |
|
|
பரஸ்பர இயக்கம் |
சுழற்சி இயக்கம் |
|||
|
≤100 |
-35~+100 (பொருத்தமான NBR ஓ-மோதிரங்களுடன்) |
≤6 |
≤2 |
தண்ணீர், மண், கச்சா எண்ணெய், ஹைட்ராலிக் எண்ணெய், குழம்பு |
|
-20~+200 (பொருத்தமான O-ரிங் FKM உடன்) |
||||
உங்கள் தயாரிப்புகளைப் பயன்படுத்தும் போது ஏதேனும் கேள்விகள் அல்லது அவசரநிலைகள் ஏற்பட்டால், நீங்கள் எப்போது வேண்டுமானாலும் Ruichen ஐத் தொடர்பு கொள்ளலாம். அவசர தொழில்நுட்பச் சிக்கல்களைக் கையாள்வதற்கு 7 x 24 மணிநேர தொழில்நுட்ப ஆலோசனை ஹாட்லைனை நாங்கள் வழங்குகிறோம்.
சீல் கசிவு, அசாதாரண தேய்மானம் அல்லது செயல்திறன் தோல்வி ஏற்பட்டால், எங்கள் தொழில்நுட்ப ஆதரவு குழு உடனடியாக தொலைபேசி அழைப்பு அல்லது மின்னஞ்சல் மூலம் பதிலளிப்பு செயல்முறையைத் தொடங்கும். ரிமோட் வீடியோ கண்டறிதல், பட பகுப்பாய்வு மற்றும் பிற முறைகள் மூலம் நாங்கள் உங்களுக்கு பூர்வாங்க தீர்ப்பு மற்றும் தீர்வுகளை வழங்க முடியும். சிக்கலான சிக்கல்களுக்கு, 48 மணி நேரத்திற்குள் பூர்வாங்க பகுப்பாய்வு அறிக்கையை வழங்குவதாக நாங்கள் உறுதியளிக்கிறோம், தேவைப்பட்டால், தொழில்நுட்ப ஆதரவை வழங்க பொறியாளர்களை தளத்திற்கு அனுப்பவும், மேலும் சிக்கலை முழுமையாக தீர்க்கும் வரை உங்களுடன் இணைந்து சிக்கலை விசாரிக்கவும்.
பொருள் தேர்வு
1. பொருத்தமான O-வளையப் பொருட்களில் பின்வருவன அடங்கும்: R01 நைட்ரைல் புடடீன் ரப்பர் (NBR), R02 Fluororubber (FKM) போன்றவை.
2. சீலிங் ரிங் பொருட்கள்: நிலையான பொருள் PTFE4, மற்ற விருப்பப் பொருட்களில் PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 போன்றவை அடங்கும்.
வரிசைப்படுத்தும் எடுத்துக்காட்டு
ஆர்டர் செய்யும் மாடல் RC2061-80*91.7*7.6-PTFE4-R01 மாடல் - தண்டு விட்டம் * பள்ளம் விட்டம் * பள்ளம் அகலம் - பொருள் குறியீடு

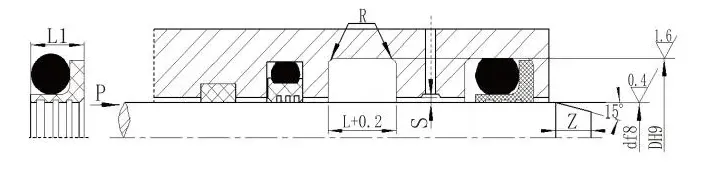

(அ) திறந்த அமைப்பு

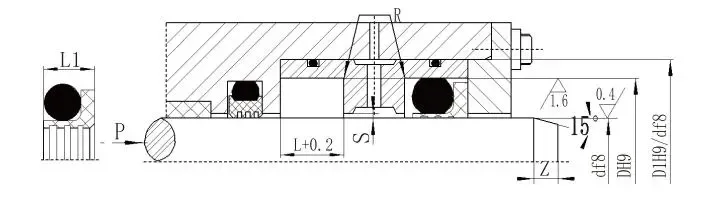

(ஆ) மூடிய அமைப்பு
விவரக்குறிப்புகள் (குறிப்பிட்ட வரம்பிற்குள் எந்த அளவும் கிடைக்கும்)
|
தண்டு விட்டம் வரம்பு நிலையான வகை d f8 RC2061 |
தண்டு விட்டம் வரம்பு அதிக சுமை வகை d f8 RC2061-Z |
பள்ளம் விட்டம் DH9 |
பள்ளம் அகலம் L+0.2 |
முத்திரை அகலம் L1 |
வட்டமான மூலைகள் Rmax |
ரேடியல் கிளியரன்ஸ் ஸ்மாக்ஸ் |
சேம்ஃபர் Zmin |
ஓ-ரிங் கம்பி விட்டம் |
||
|
<10எம்பிஏ |
<20எம்பிஏ |
<40எம்பிஏ |
||||||||
|
5~15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107.9 |
16-38.9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670.9 |
39~107.9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108-670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
குறிப்பு: 1. தண்டு விட்டம் ≤ 30mmக்கு, திறந்த பள்ளம் வடிவமைப்பு பரிந்துரைக்கப்படுகிறது.
2. ரோட்டரி முத்திரைகளுக்குப் பயன்படுத்தும்போது, சுழலும் தண்டுக்கு HRC ≥58 இன் மேற்பரப்பு கடினத்தன்மை பரிந்துரைக்கப்படுகிறது.
3. 30MPa க்கும் அதிகமான அழுத்தங்களுக்கு, வெளியேற்ற இடைவெளிக்கு H8/8 பொருத்தம் பரிந்துரைக்கப்படுகிறது.
