எங்கள் உயர் அழுத்த சீல் வழிகாட்டி உறுப்பு பல்வேறு வகையான வகைகளைக் கொண்டுள்ளது.
ஆதரவு வளையம் ஹைட்ராலிக் சிலிண்டரின் முக்கிய அடிப்படை அங்கமாகும். சர்வதேச நெகிழ் வளைய ஒருங்கிணைந்த முத்திரை மற்றும் மென்மையான ஆதரவு கட்டமைப்பின் வளர்ச்சிக்கு இணங்க ருச்சென் சீல் துணி-வலுவூட்டப்பட்ட பினோலிக் ஆதரவு வளையத்தை (பெல்ட்) வெற்றிகரமாக உருவாக்கியுள்ளது. பல வருட நடைமுறைக்குப் பிறகு, தரம் ஒத்த வெளிநாட்டு தயாரிப்புகளை விட அதிகமாக உள்ளது மற்றும் பயனர்களால் நல்ல வரவேற்பைப் பெற்றது. செயல்திறன் அட்டவணையை குறிப்புக்கு பயன்படுத்தலாம்.

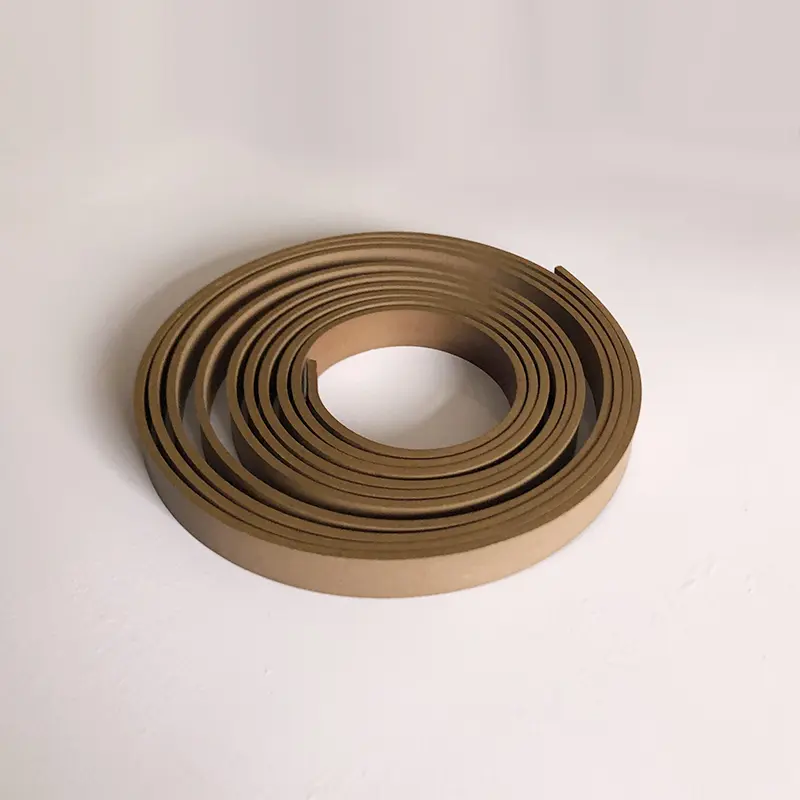

வழிகாட்டி பெல்ட்டைப் பொறுத்தவரை, RC1081 வலுவூட்டப்பட்ட பாலிடெட்ரேதிலீன் வழிகாட்டி பெல்ட் PTFE க்கு வெண்கலப் பொடியைச் சேர்க்கிறது, முதலியன, அதிக சுமை தாங்குதல், குறைந்த உடைகள், குறைந்த உராய்வு மற்றும் ஊர்ந்து செல்லும் பண்புகள் இல்லை; RC1082 துணி-வலுவூட்டப்பட்ட பினோலிக் கையேடு பெல்ட் பினோலிக் துணி-வலுவூட்டப்பட்ட பொருளைக் கடைப்பிடிக்கிறது, மேலும் அதன் ரேடியல் சுமை தாங்கும் திறன் PTFE வழிகாட்டி பெல்ட்டை விட சிறந்தது. இரண்டும் ரோல்களில் வழங்கப்படுகின்றன, அவை வெட்டவும் நிறுவவும் எளிதானவை, மேலும் உலோக தொடர்பைத் தவிர்க்கலாம். ஆர்.சி.எஸ் மற்றும் ஆர்.சி.டி வழிகாட்டி மோதிரங்கள் முறையே பிஸ்டன் தடி மற்றும் பிஸ்டனுக்கு பயன்படுத்தப்படுகின்றன.
வேர்-எதிர்ப்பு மோதிரங்கள் ஹைட்ராலிக் சிலிண்டரில் பிஸ்டன் அல்லது பிஸ்டன் தடியை துல்லியமாக வழிநடத்தும் மற்றும் ரேடியல் சக்தியை உறிஞ்சும் செயல்பாட்டைக் கொண்டுள்ளன, இது உலோக தொடர்பைத் தடுக்கலாம். உலோக உடைகள் மோதிரங்களுடன் ஒப்பிடும்போது, உலோக அல்லாத உடைகள் மோதிரங்கள் உடைகள் எதிர்ப்பின் நன்மைகளைக் கொண்டுள்ளன, உலோக தொடர்பைத் தவிர்ப்பது, அதிர்வுகளை அடக்குதல், பெரிய ரேடியல் அனுமதி, எளிய பள்ளங்கள் மற்றும் எளிதான நிறுவல் மற்றும் குறைந்த பராமரிப்பு செலவுகள் ஆகியவற்றை அனுமதிக்கிறது. அவை பரவலாகப் பயன்படுத்தப்படுகின்றன. அவற்றில், துணி-வலுவூட்டப்பட்ட பினோலிக் மற்றும் PTFE வழிகாட்டி மோதிரங்கள் ஆன்-சைட் வெட்டு மற்றும் பயன்படுத்தத் தயாராக இருக்கும் வகைகளில் கிடைக்கின்றன.
வழிகாட்டி ஸ்லீவ்ஸைப் பொறுத்தவரை, பிஸ்டன் தண்டுகளுக்கு GFAI பயன்படுத்தப்படுகிறது, துணை, வழிகாட்டுதல் மற்றும் தூசி நிறைந்த செயல்பாடுகளுடன்; ஜி.எஃப்.ஐ பிஸ்டன் தண்டுகளுக்கும் பயன்படுத்தப்படுகிறது, இது ஒரு துணை மற்றும் வழிகாட்டும் பாத்திரத்தை வகிக்கிறது; ஜி.எஃப்.ஏ பிஸ்டன்களுக்குப் பயன்படுத்தப்படுகிறது, இது துணை மற்றும் வழிகாட்டலை வழங்குகிறது. இந்த தயாரிப்புகள் ஹைட்ராலிக் சிலிண்டர்கள் அனைத்து அம்சங்களிலும் நிலையானதாக செயல்பட உதவுகின்றன.
தயாரிப்பு அம்சங்கள் மற்றும் பயன்பாடுகள்:
வரிசைப்படுத்தும் எடுத்துக்காட்டு:

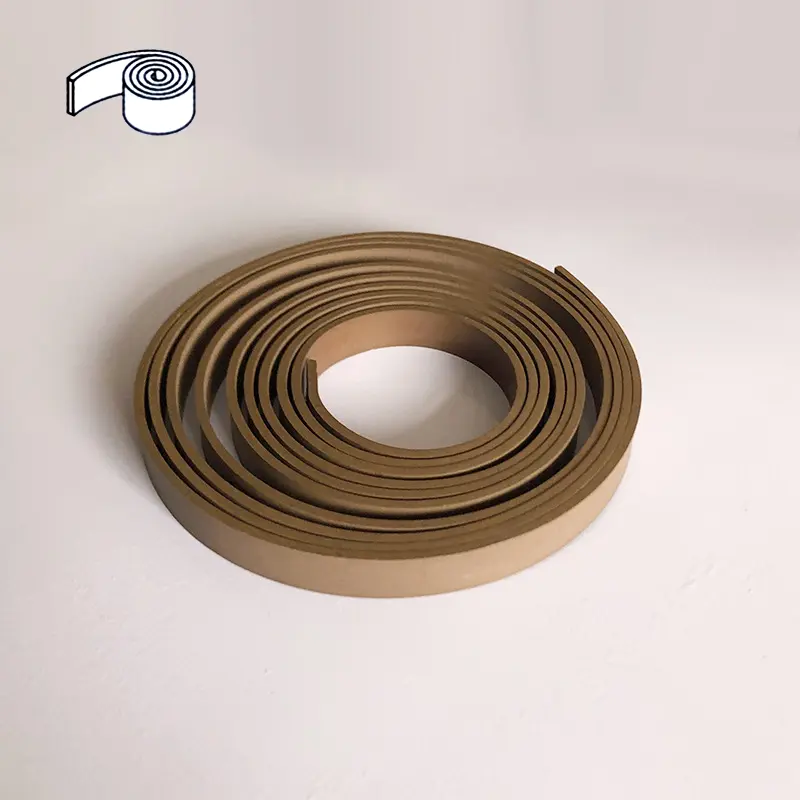

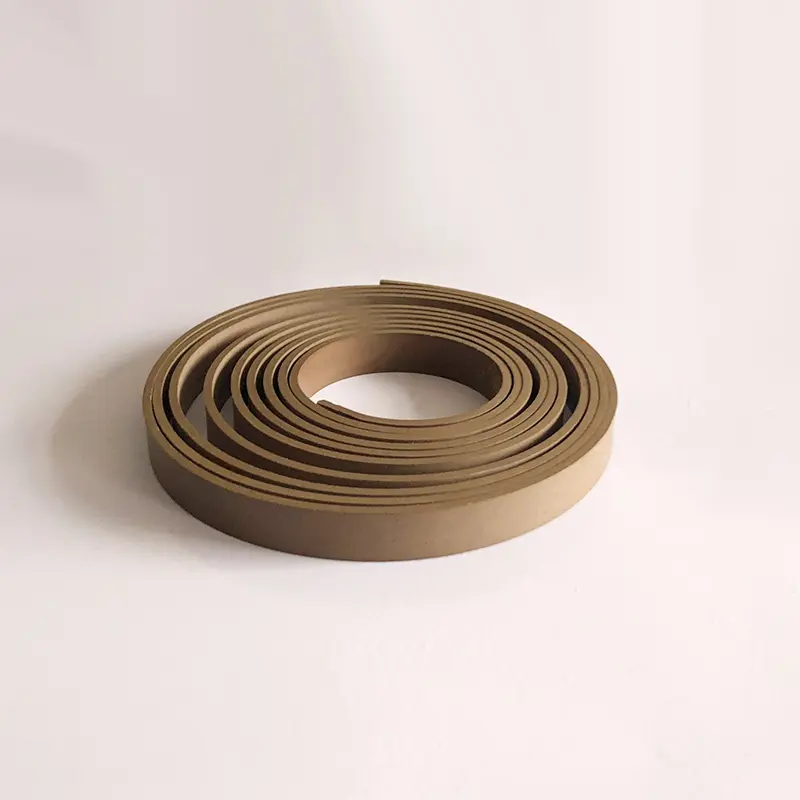

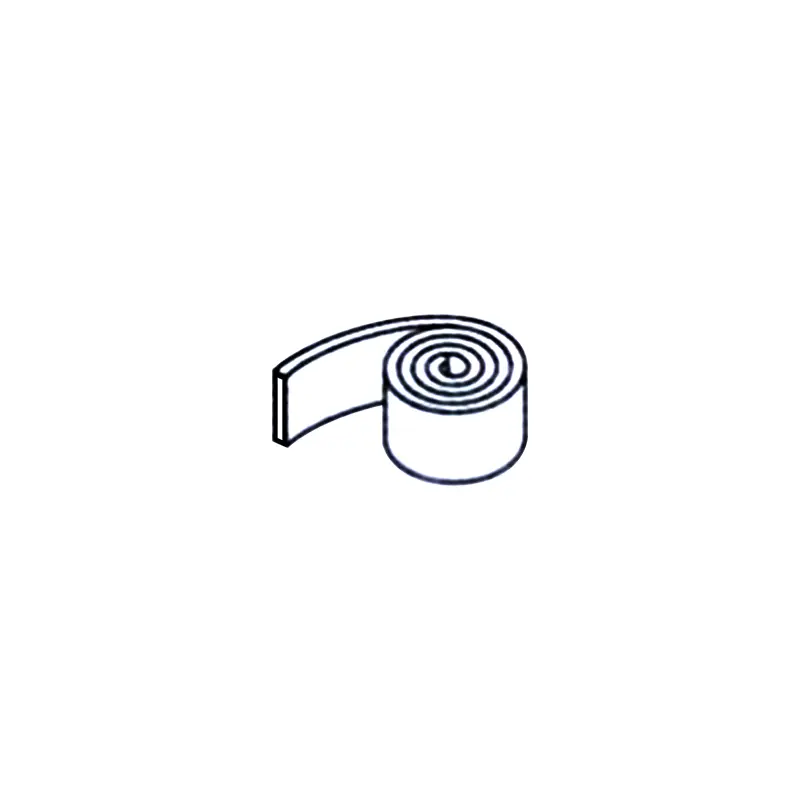

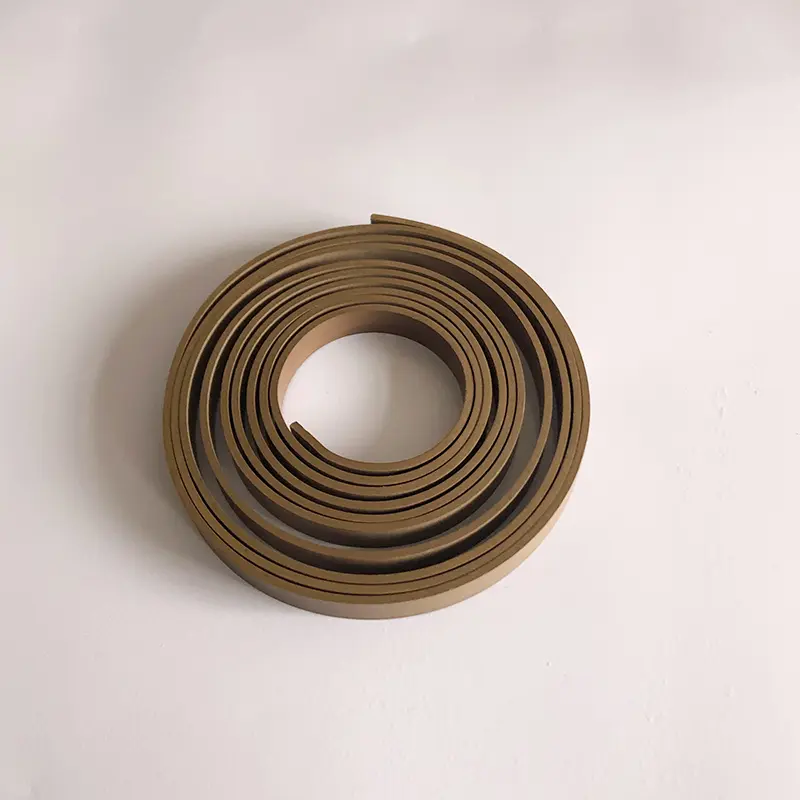

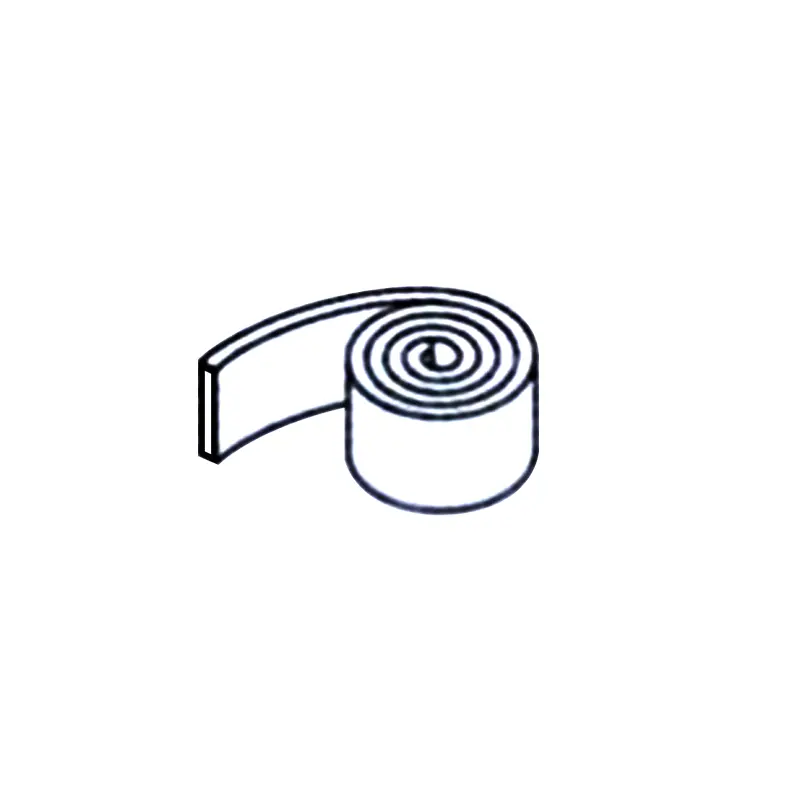

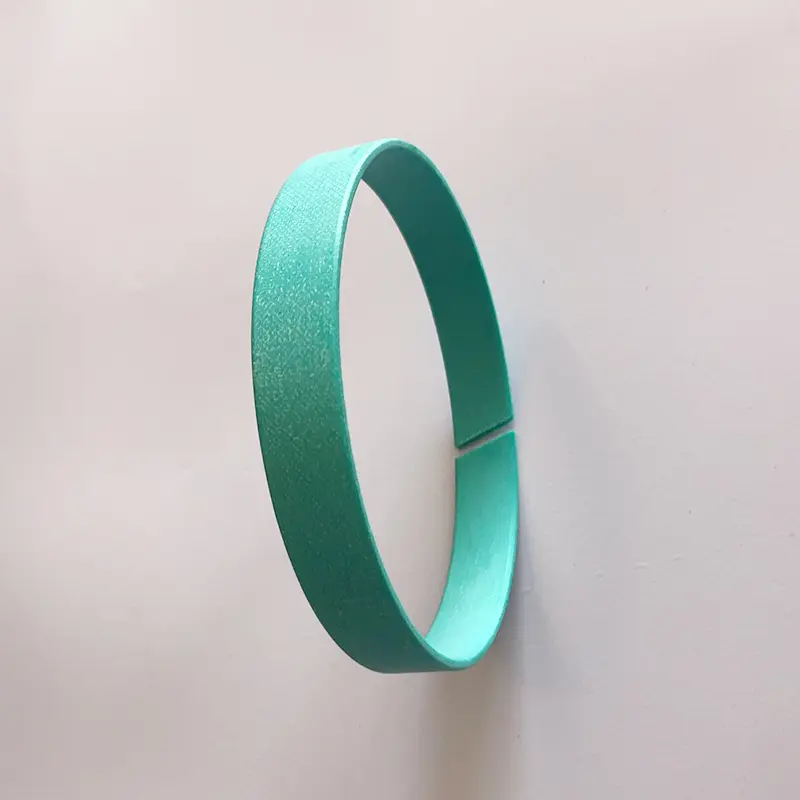

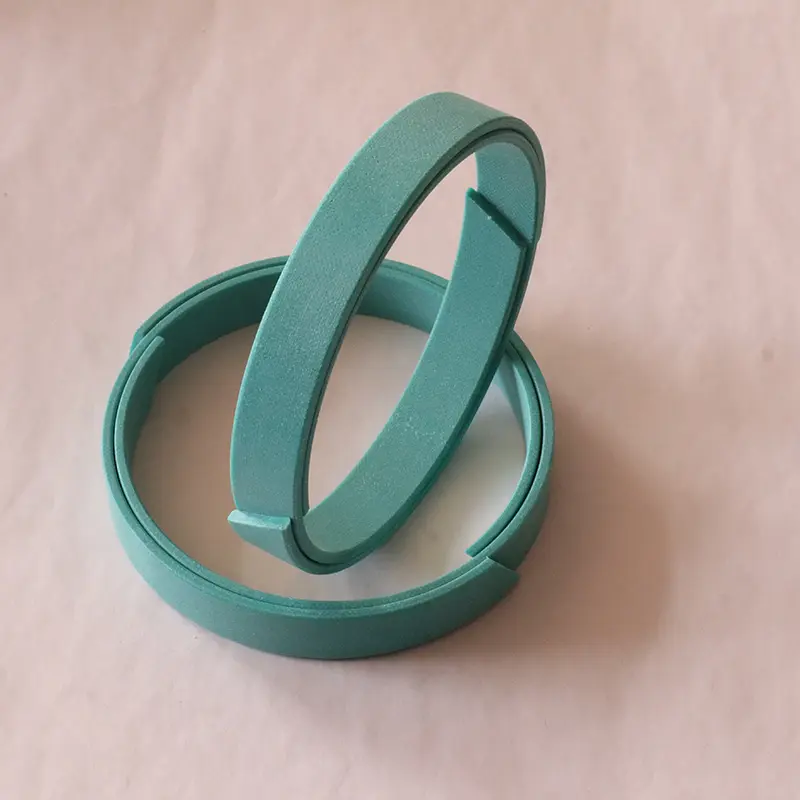

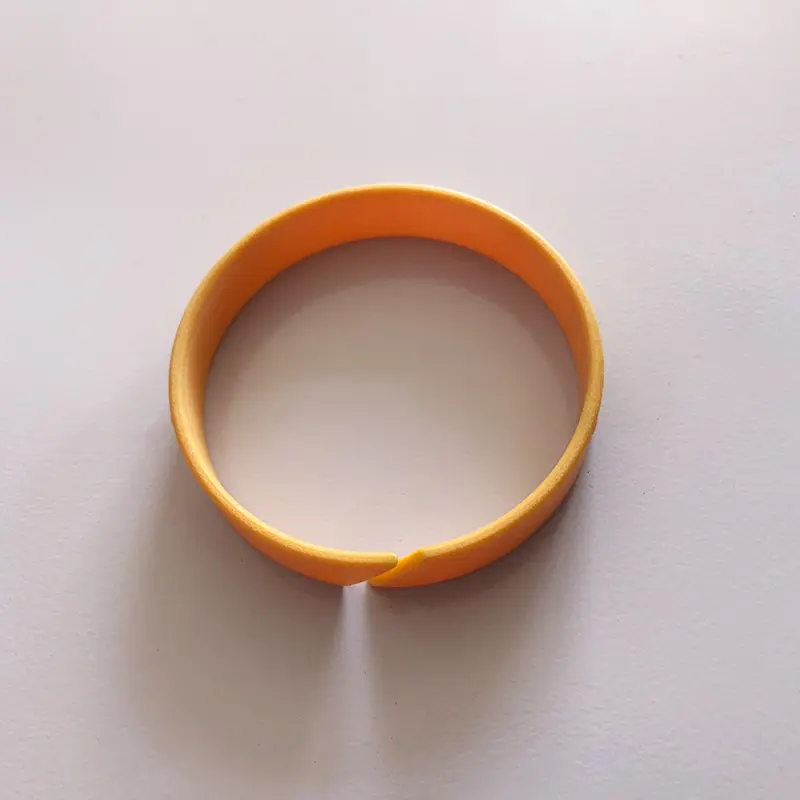

PTFE வழிகாட்டி டேப் வரிசைப்படுத்தும் எடுத்துக்காட்டு RC1081-9.7X2.5

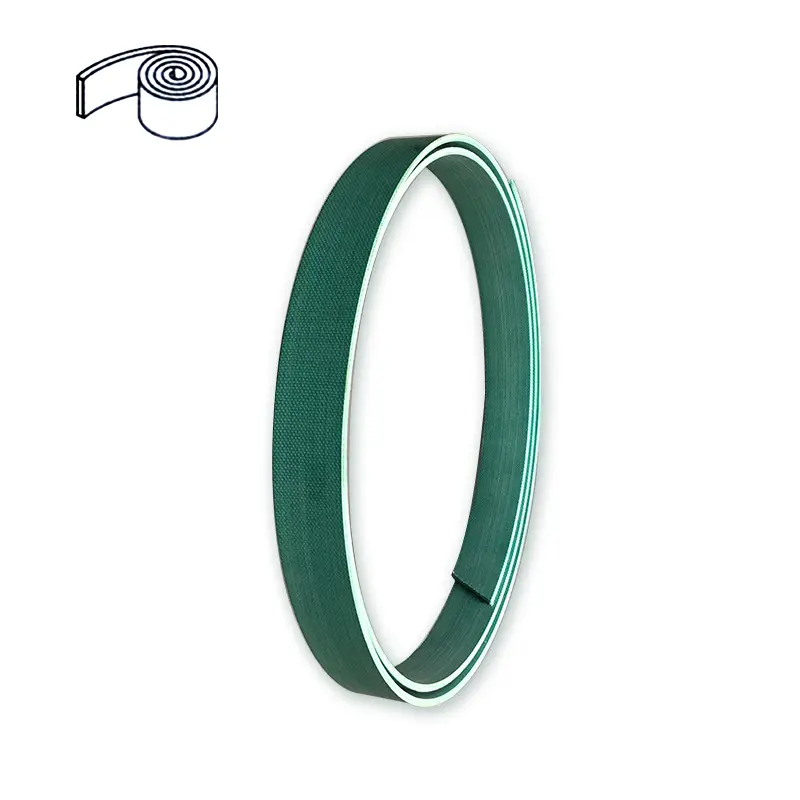

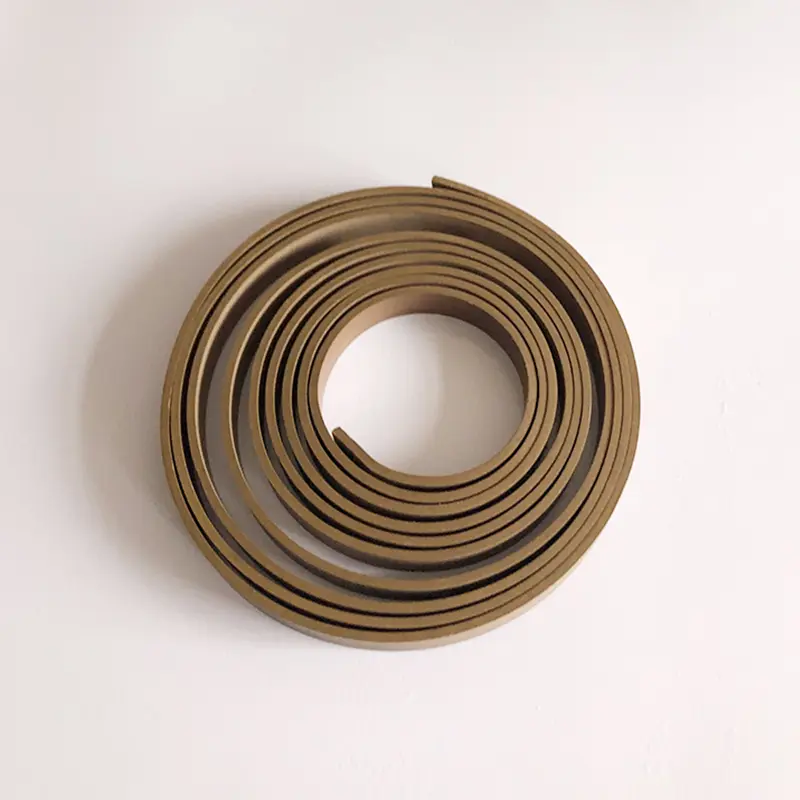

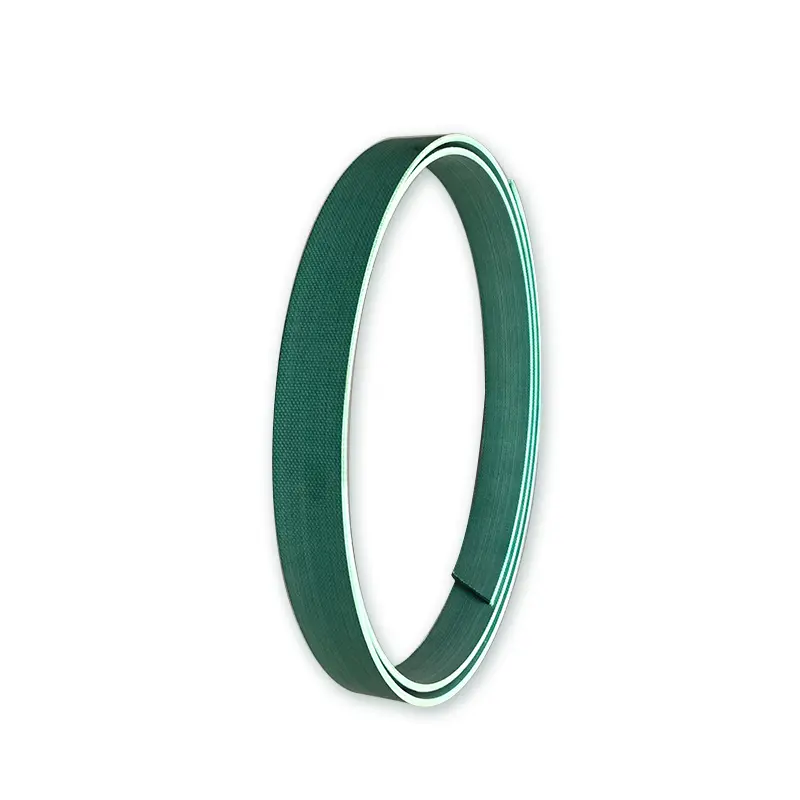

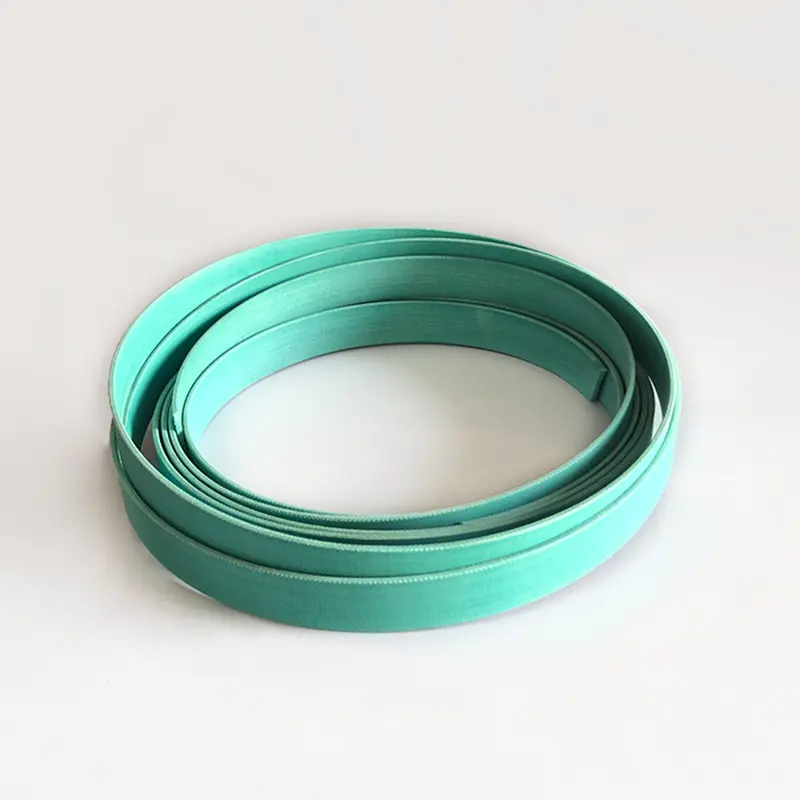

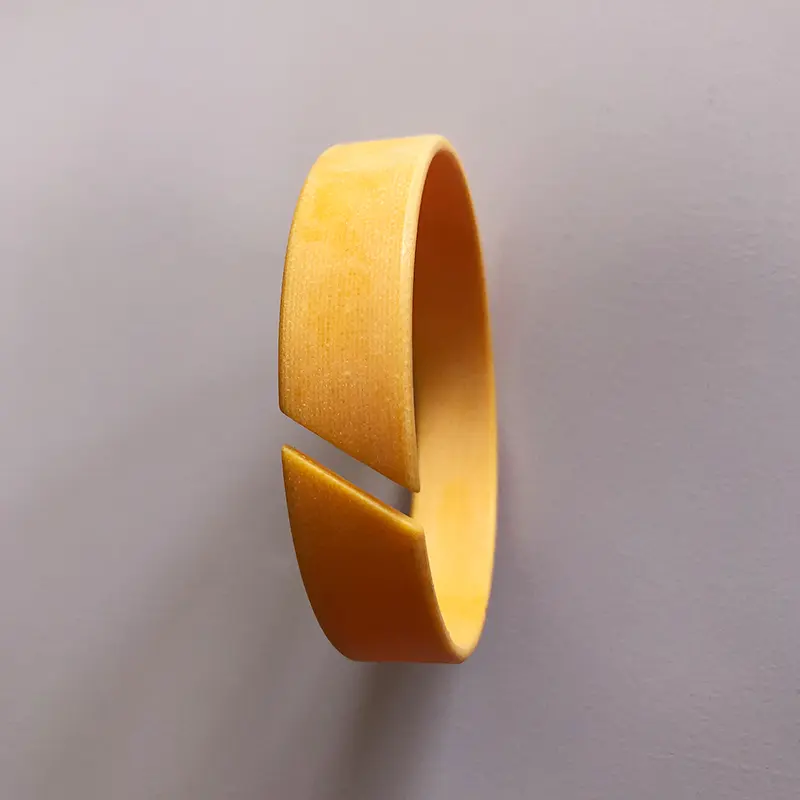

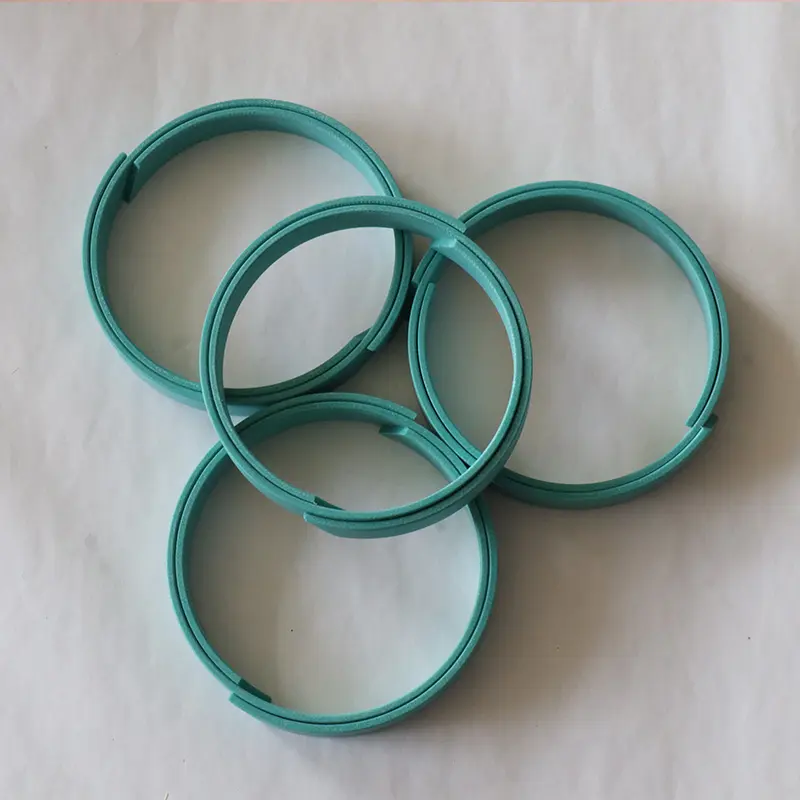

பினோலிக் துணி வழிகாட்டி டேப் வரிசைப்படுத்தும் எடுத்துக்காட்டு RC1082-9.7X2.5

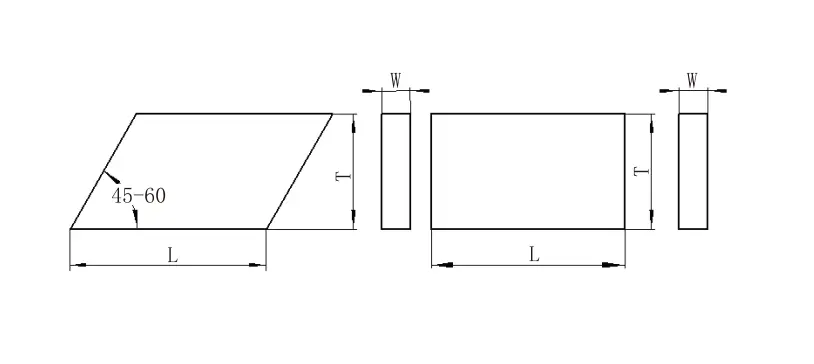

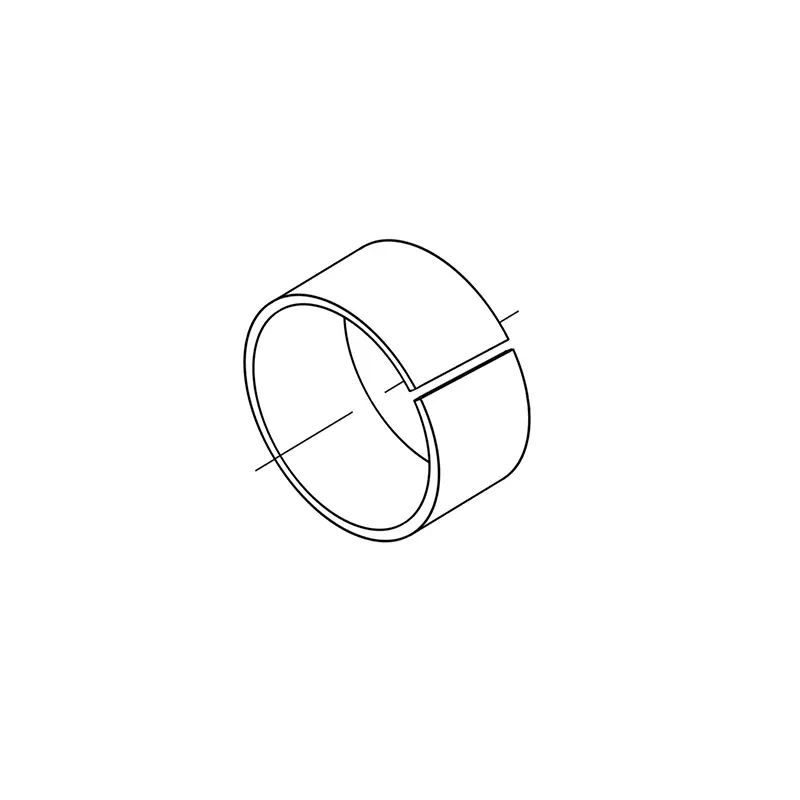

வெட்டு நீள கணக்கீடு
தண்டு: துளைக்கு எல் = 3.1 (டி+டபிள்யூ): எல் = 3.1 (டி-டபிள்யூ)
எல் --- வளைய நீளம் d --- தண்டு விட்டம் d --- துளை விட்டம் w --- ரிங் தடிமன் z --- வெட்டு அனுமதி

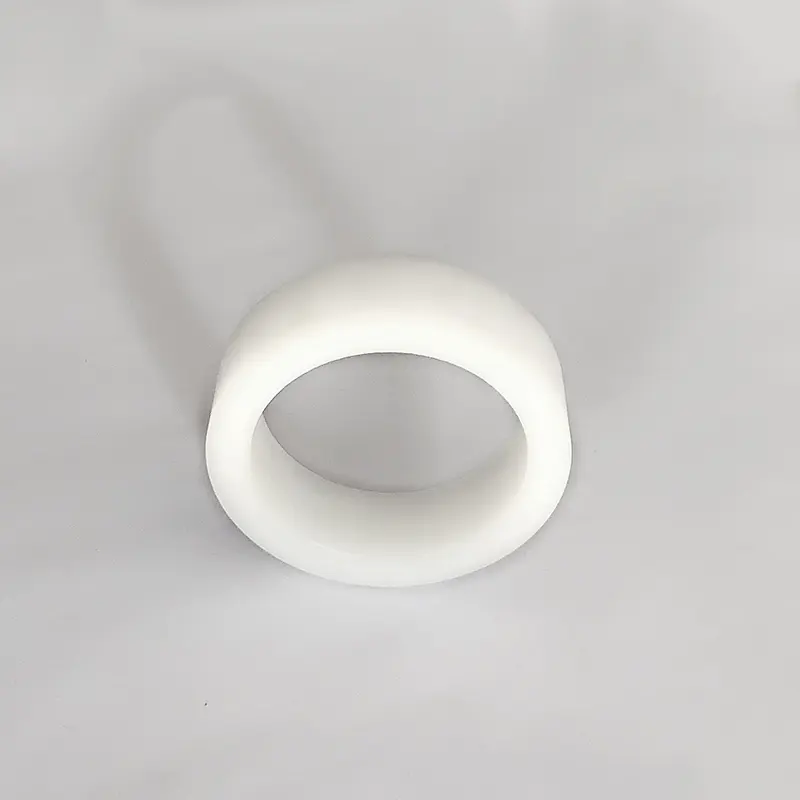

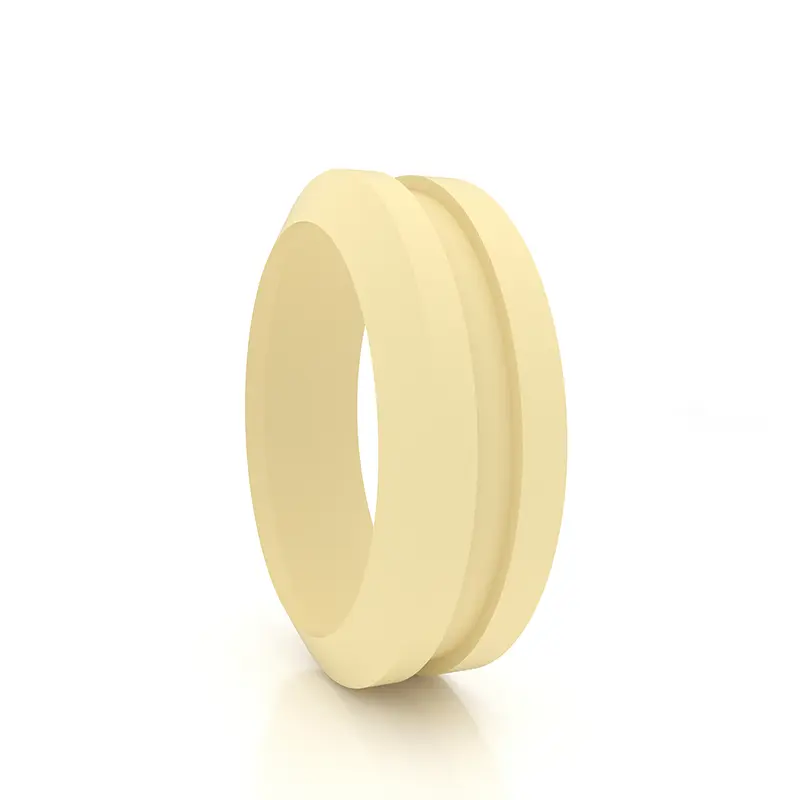

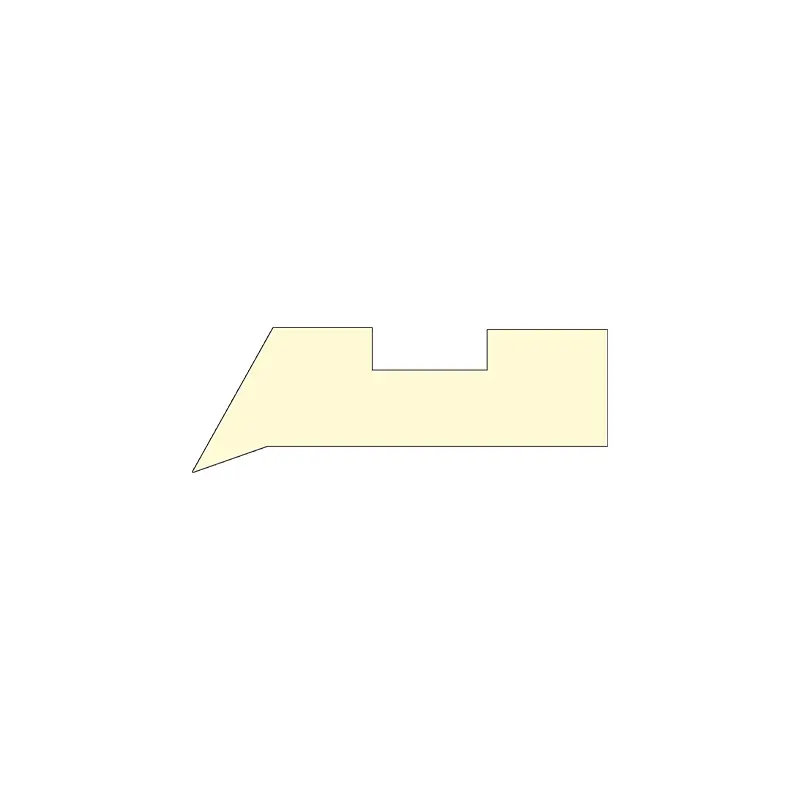

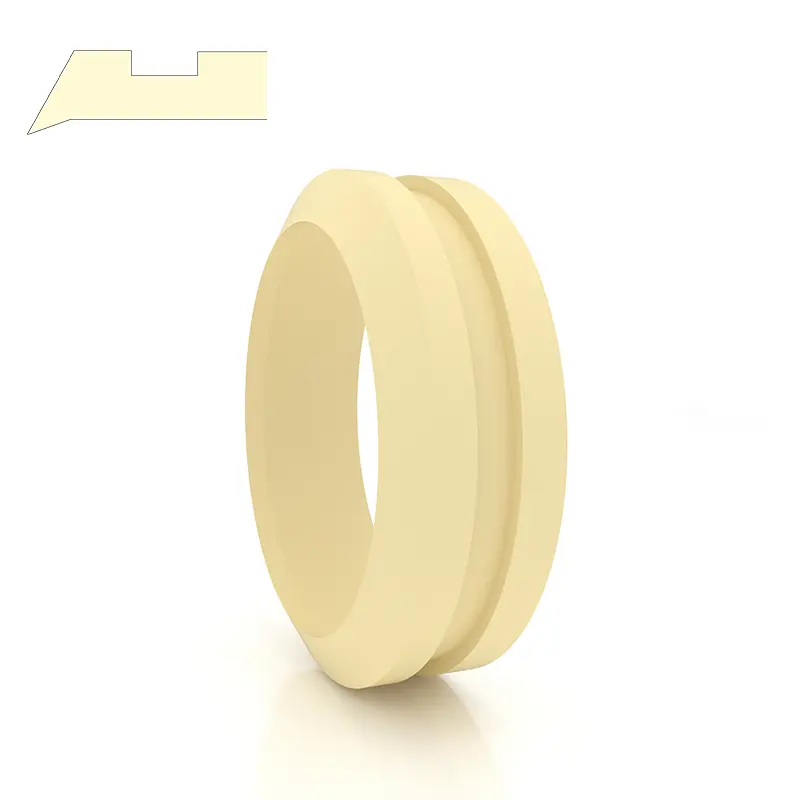

வழிகாட்டி ஸ்லீவ் gfai

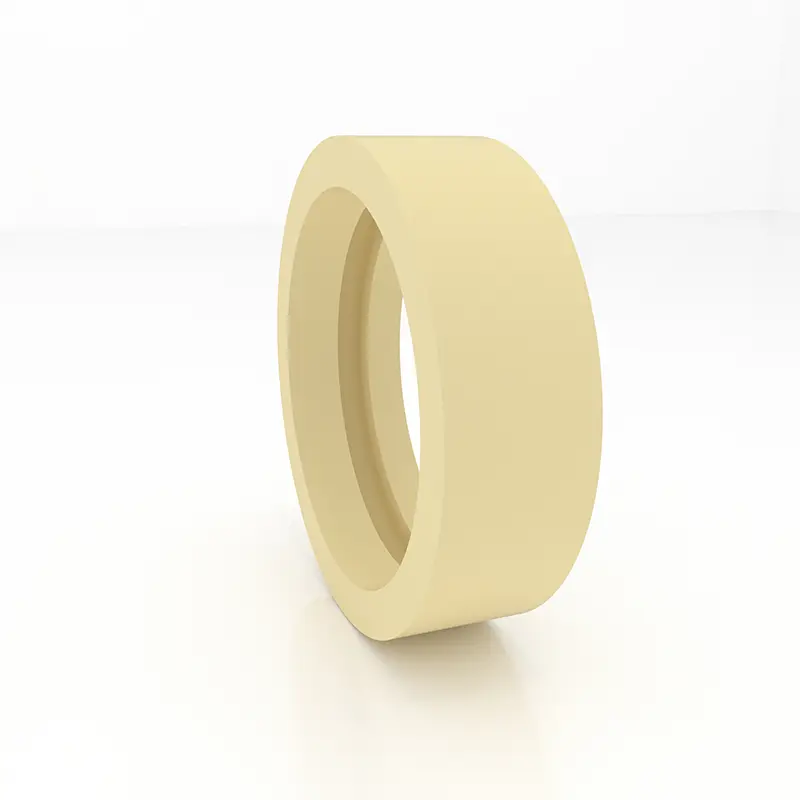

1. செயல்திறன் மற்றும் பயன்பாடு: வழிகாட்டி ஸ்லீவ் GFAI என்பது பிஸ்டன் தடியுக்கான வழிகாட்டி ஸ்லீவ் ஆகும், இது பிஸ்டன் தடியை ஆதரித்து வழிநடத்துகிறது மற்றும் தூசி நிறைந்த செயல்பாட்டைக் கொண்டுள்ளது.
2. பொருள்: நைலான் பி.ஏ., பாலிஆக்ஸிமெதிலீன் போம் மற்றும் பாலிடெட்ராஃப்ளூரோஎதிலீன் பி.டி.எஃப்.இ.
3. வேலை நிலைமைகள்: வேலை வெப்பநிலை: -55 ～+225 ℃ (PTFE 120 beat க்கு மேல் பயன்படுத்தப்படுகிறது).
4. வடிவமைப்பு தரநிலை: வடிவமைத்து தேர்ந்தெடுக்கும்போது, பசி நிறுவனத்தின் FAI தொடரைப் பார்க்கவும்.
5. குறிக்கும் மற்றும் வரிசைப்படுத்துதல் முறை: வழிகாட்டி ஸ்லீவ் ஜி.எஃப்.ஏ.ஐ ஆர்டர் எண்ணுடன் குறிக்கப்பட்டுள்ளது, எடுத்துக்காட்டு: GFAI-0600PTFE

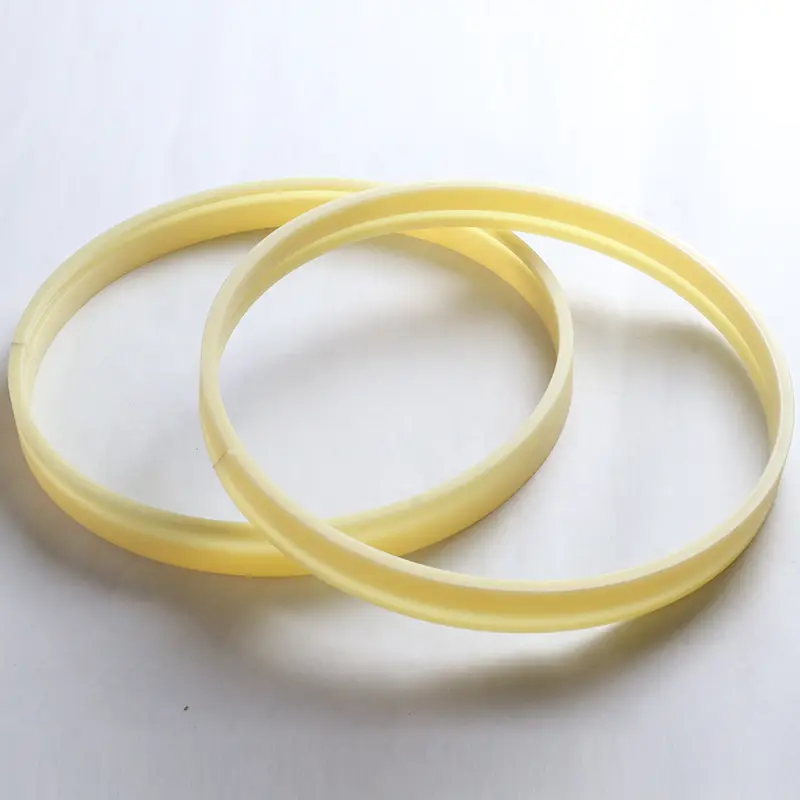

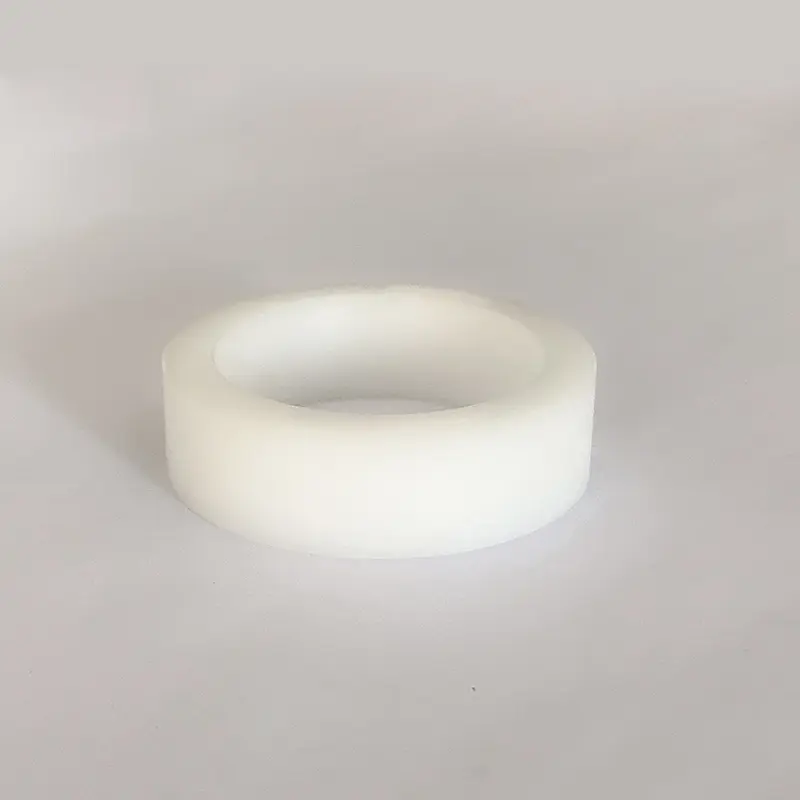

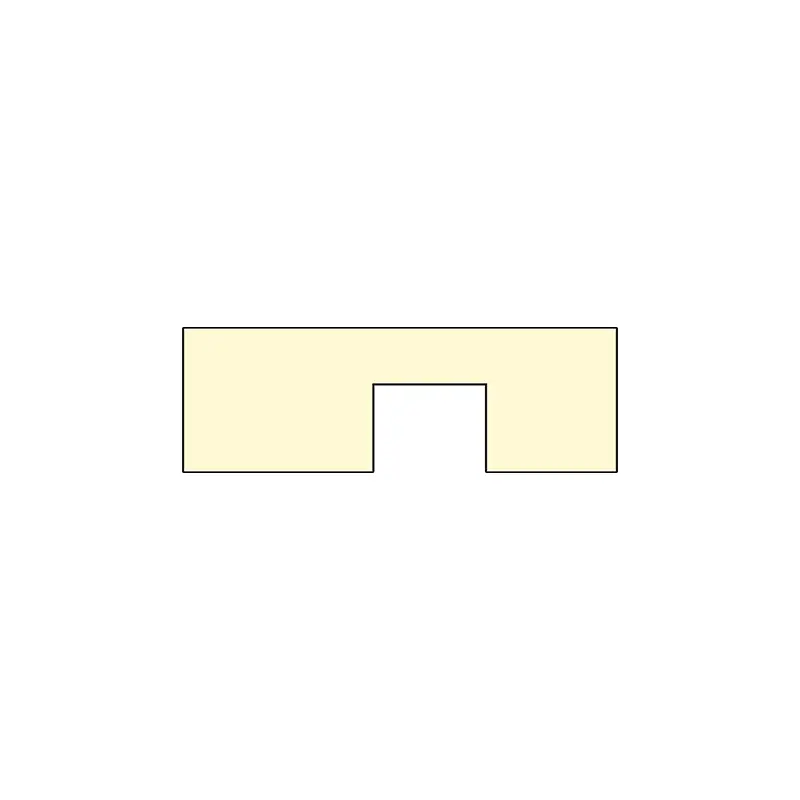

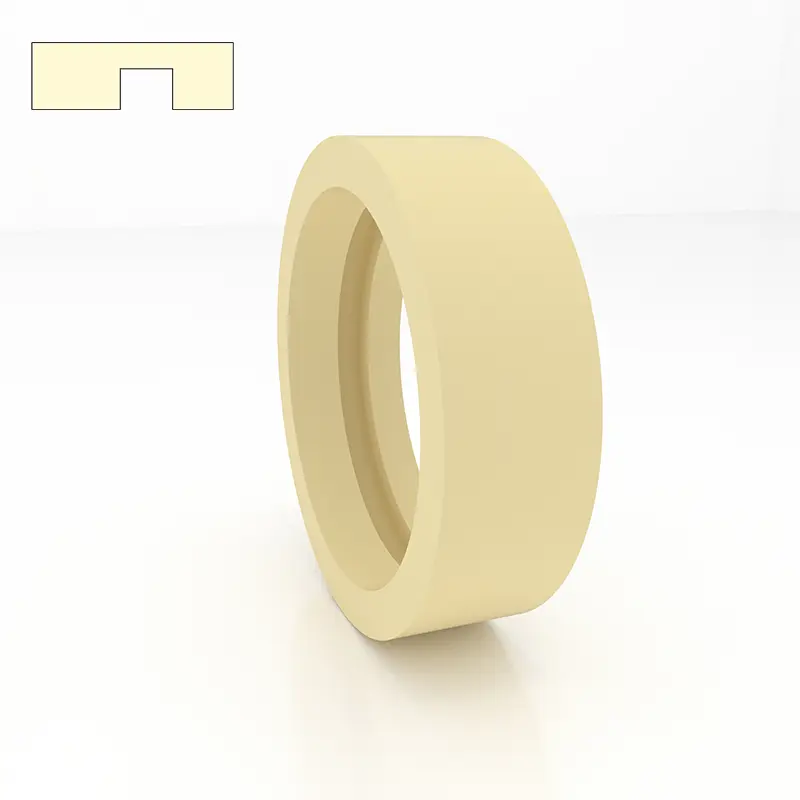

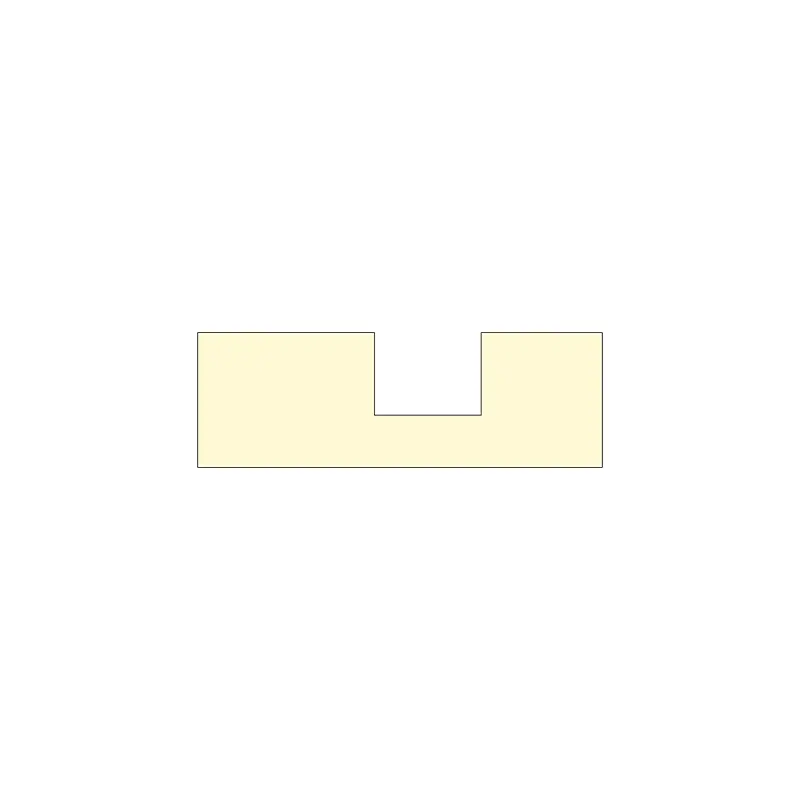

வழிகாட்டி ஸ்லீவ் ஜி.எஃப்.ஐ.
1. செயல்திறன் மற்றும் பயன்பாடு: வழிகாட்டி ஸ்லீவ் ஜி.எஃப்.ஐ என்பது பிஸ்டன் தடியுக்கான வழிகாட்டி ஸ்லீவ் ஆகும், இது பிஸ்டன் தடியை ஆதரித்து வழிநடத்துகிறது.
2. பொருள்: நைலான் பி.ஏ., பாலிஆக்ஸிமெதிலீன் போம் மற்றும் பாலிடெட்ராஃப்ளூரோஎதிலீன் பி.டி.எஃப்.இ.
3. வேலை நிலைமைகள்: வேலை வெப்பநிலை: -55 ~+255 ℃ (PTFE 120 க்கு மேல் பயன்படுத்தப்படுகிறது)
4. வடிவமைப்பு தரநிலை: வடிவமைத்து தேர்ந்தெடுக்கும்போது, பசியின் FI தொடரைப் பார்க்கவும்.
5. குறிக்கும் மற்றும் வரிசைப்படுத்துதல் முறை: வழிகாட்டி ஸ்லீவ் ஜி.எஃப்.ஐ ஆர்டர் எண்ணுடன் குறிக்கப்பட்டுள்ளது, எடுத்துக்காட்டு: ஜி.எஃப்.ஐ -0360 பி.ஏ.

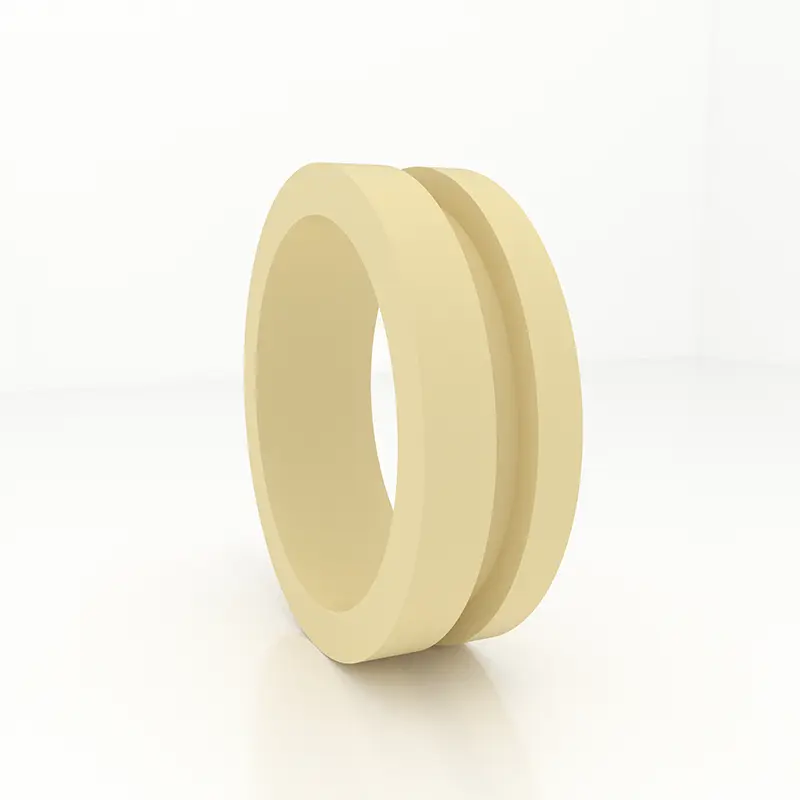

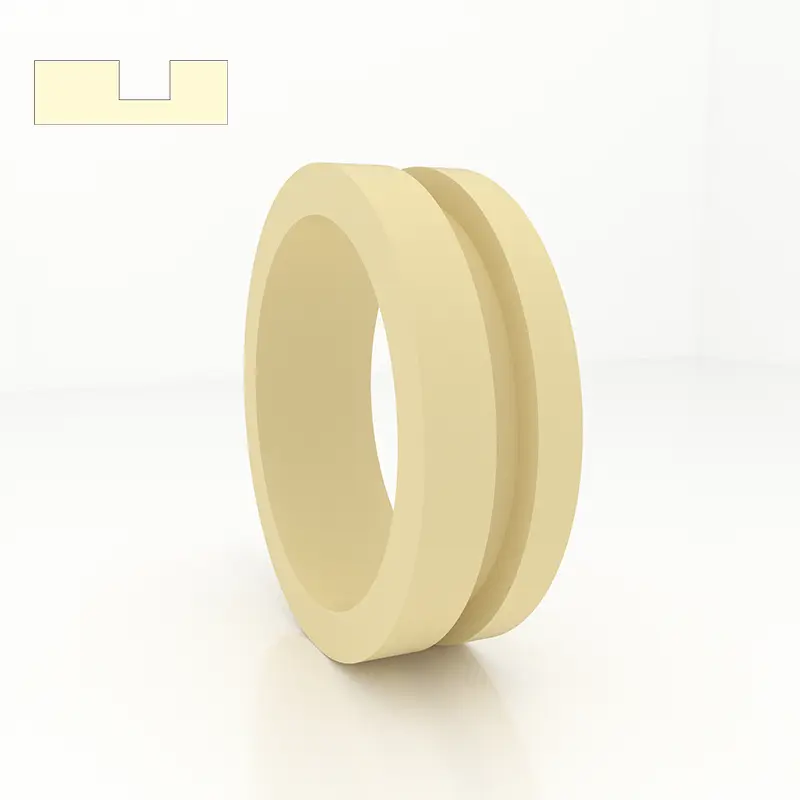

வழிகாட்டி ஸ்லீவ் ஜி.எஃப்.ஏ.
1. செயல்திறன் மற்றும் பயன்பாடு: வழிகாட்டி ஸ்லீவ் ஜி.எஃப்.ஏ என்பது பிஸ்டனுக்கான வழிகாட்டி ஸ்லீவ் ஆகும், இது பிஸ்டனை ஆதரிக்கிறது மற்றும் வழிநடத்துகிறது.
2. பொருள்: நைலான் பி.ஏ., பாலிஆக்ஸிமெதிலீன் போம் மற்றும் பாலிடெட்ராஃப்ளூரோஎதிலீன் பி.டி.எஃப்.இ.
3. வேலை நிலைமைகள்: வேலை வெப்பநிலை: -55 ~+255 ℃ (PTFE 120 க்கு மேல் பயன்படுத்தப்படுகிறது)
4. வடிவமைப்பு தரநிலை: வடிவமைத்து தேர்ந்தெடுக்கும்போது, பசியின் FA தொடரைப் பார்க்கவும்.
5. குறிக்கும் மற்றும் வரிசைப்படுத்துதல் முறை: வழிகாட்டி ஸ்லீவ் ஜி.எஃப்.ஏ ஆர்டர் எண்ணுடன் குறிக்கப்பட்டுள்ளது, எடுத்துக்காட்டு: ஜி.எஃப்.ஏ -0560 பி.ஏ.

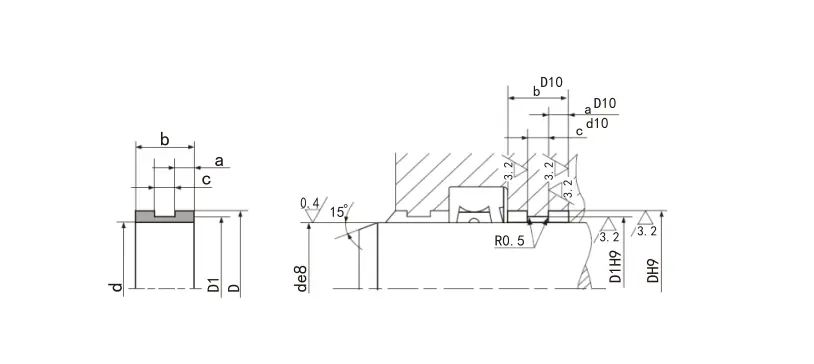

6. கட்டமைப்பு சாதனம்:
விவரக்குறிப்புகள்:
| மாதிரி | பள்ளம் அகலம் எச்+0.2 |
தடிமன் டி - 0.05 |
தடிமன் டி டி - 0.05 |
தடிமன் டி - 0.05 |
தடிமன் டி - 0.05 |
தடிமன் டி - 0.05 |
| RC1081/1082-4.2 | 4.2 | 1 | 1.55 | 2 | 2.5 | - |
| RC1081/1082-5.6 | 5.6 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-6.3 | 6.3 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-8.1 | 8.1 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-9.7 | 9.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-12.7 | 12.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-15 | 15 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-20 | 20 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-25 | 25 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-30 | 30 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-35 | 35 | 2 | 2.5 | 3 | 3.5 | 4 |
| குறிப்பு: போல்ட்ஃபேஸ் தொடர் பொதுவாக பயன்படுத்தப்படும் தொடர். தேவையான தயாரிப்பு இந்த அட்டவணையில் இல்லை என்றால், தயவுசெய்து எங்களை தொடர்பு கொள்ளவும். | ||||||
துணி-வலுவூட்டப்பட்ட பினோலிக் ஆதரவு வளையம் (பெல்ட்)
ஆதரவு வளையம் ஹைட்ராலிக் சிலிண்டரின் முக்கிய அடிப்படை அங்கமாகும். உலகில் நெகிழ் வளைய ஒருங்கிணைந்த முத்திரைகள் மற்றும் மென்மையான தாங்கி கட்டமைப்புகளின் வளர்ச்சிக்கு ஏற்ப, எங்கள் நிறுவனம் துணி-வலுவூட்டப்பட்ட பினோலிக் ஆதரவு மோதிரங்களை (பெல்ட்கள்) வெற்றிகரமாக உருவாக்கியுள்ளது. உண்மையான பயன்பாட்டின் பல ஆண்டுகளாக இந்த தயாரிப்பு ஒத்த வெளிநாட்டு தயாரிப்புகளின் தரத்தை எட்டியுள்ளது அல்லது மீறிவிட்டது மற்றும் பயனர்களால் பரவலாக பாராட்டப்பட்டுள்ளது. 1 முதல் 4 வரை அட்டவணைகள் எங்கள் நிறுவனத்தால் தயாரிக்கப்பட்ட ஆதரவு மோதிரங்களின் (பெல்ட்கள்) செயல்திறன் அட்டவணைகள்.
அட்டவணை 1 எங்கள் ஆதரவு மோதிரம் மற்றும் புசாக்+ஷாம்பா தயாரிப்புகளின் இயற்பியல் பண்புகளின் ஒப்பீடு
| மாதிரி மூல | மோதிர தடிமன் ஆதரவு (மிமீ) | சுருக்க வலிமை (MPa) | எண்ணெய் எதிர்ப்பு எடை மாற்ற விகிதம் ஹைட்ராலிக் எண்ணெய் (70 ± 2 ℃*24 ம) | வலிமையை உடைத்தல் (MPa) | இன்டர்லேயர் ஒட்டுதல் (Kn/m) |
| ஃபேஷன்+ஷாம்பா | 2.48 | 338.9 | 2.83 | 35.6 | 1.2 |
| எங்கள் தயாரிப்புகள் | 2.48 | 425 | 0.90 | 37.0 | 2.9 |
| 2.48 (கிராஃபைட்டுடன்) | 390 | 0.63 | 36.4 | 2.08 |
| மாதிரி வகை | எங்கள் தயாரிப்புகள் | ஆர்காட் டி.எல்.ஜி | Duratec900 . | டர்பைட் 47 . | MT64/5B | Nokwr (நாள்) | போமோடிஃபைட் பாலிஆக்ஸிமெதிலீன் | பூனை (எங்களுக்கு) | |
| அளவிடப்பட்ட மதிப்பு | தேவையான குறிகாட்டிகள் | ||||||||
| சுருக்க வலிமை (MPa) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | ≥150 | ≥80 | ≥217 |
| மாதிரி வகை | எங்கள் தயாரிப்புகள் | ஆர்காட் டி.எல்.ஜி | Duratec900 . | டர்பைட் 47 . | MT64/5B | Nokwr (நாள்) | போமோடிஃபைட் பாலிஆக்ஸிமெதிலீன் | பூனை (எங்களுக்கு) | |
| அளவிடப்பட்ட மதிப்பு | தேவையான குறிகாட்டிகள் | ||||||||
| சுருக்க வலிமை (MPa) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | - | ≥80 | ≥217 |
| ஒரு அலகு தொடர்பு நீளத்திற்கு ஏற்றவும் W (n/mm) | ஹெர்ட்ஸ் தொடர்பு ரிலே ΔH (N/mm2) | உராய்வு குணகம் | |||
| உலர் உராய்வு நிலை | எண்ணெய் சொட்டு உயவு நிலை | ||||
| எங்கள் தயாரிப்புகள் | ஆர்காட் டி.எல்.ஜி. | எங்கள் தயாரிப்புகள் | ஆர்காட் டி.எல்.ஜி. | ||
| 5.9 | 22.0 | 0.054 | 0.066 | 0.057 | 0.079 |
| 29.0 | 48.7 | 0.052 | 0.067 | 0.056 | 0.081 |
| 44.4 | 60.3 | 0.045 | 0.071 | 0.055 | 0.088 |
| 59.8 | 69.8 | 0.021 | 0.073 | 0.053 | 0.087 |
| 75.2 | 78.3 | 0.020 | 0.075 | 0.052 | 0.085 |
| பொருள் | PTFE+வெண்கலம் |
| வழங்கல் | ரோல் (வழக்கமாக சுமார் 20 மீட்டர்/ரோல்) அல்லது தேவையான நீளத்திற்கு வெட்டு |
| நன்மைகள் | 1. குறைந்த உராய்வு, ஊர்ந்து செல்வது மற்றும் கடித்தல் இல்லை; |
| 2. போதுமான உயவு இல்லாமல் கூட நன்றாக வேலை செய்ய முடியும்; | |
| 3. பலவிதமான ஊடகங்களுக்கு எதிர்ப்பு, சிறந்த வேதியியல் நிலைத்தன்மை; | |
| 4. சிலிண்டர் மற்றும் முத்திரைகள் சொறிந்து கடினமான பொருள்களைக் குறைக்க உடைகள்-எதிர்ப்பு வளையத்தில் பதிக்கப்பட்ட கடினமான பொருட்களுக்கு இடமளிக்க முடியும், எனவே கனமான சுமை சூழ்நிலைகளில், பல உடைகள்-எதிர்ப்பு மோதிரங்களைப் பயன்படுத்துங்கள்; | |
| 5. இது அதிவேக மற்றும் ஒளி-சுமை சூழ்நிலைகளில் நல்ல உடைகள் எதிர்ப்பைக் கொண்டுள்ளது, எனவே இது மிகவும் பரவலாகப் பயன்படுத்தப்படும் உடைகள்-எதிர்ப்பு வளையமாகும்; | |
| 6. அளவு கட்டுப்பாடுகள் இல்லை, பெரிய விட்டம் சூழ்நிலைகளில் பயன்படுத்த முடியாது. | |
| வெப்பநிலை | -60 ~+200 |
| அதிகபட்ச வேகம் | 15 மீ/வி |
| அதிகபட்ச வெளியேற்ற வலிமை | 15n/mm2 (20 °) |
| 7.5n/mm2 (80 °) | |
| 5n/mm2 (120 °) |

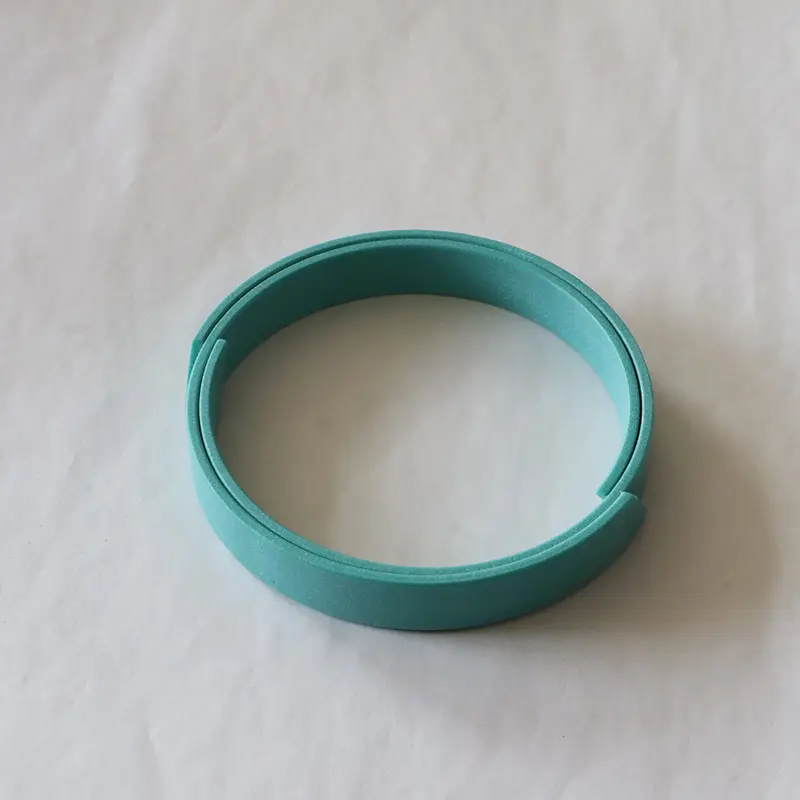

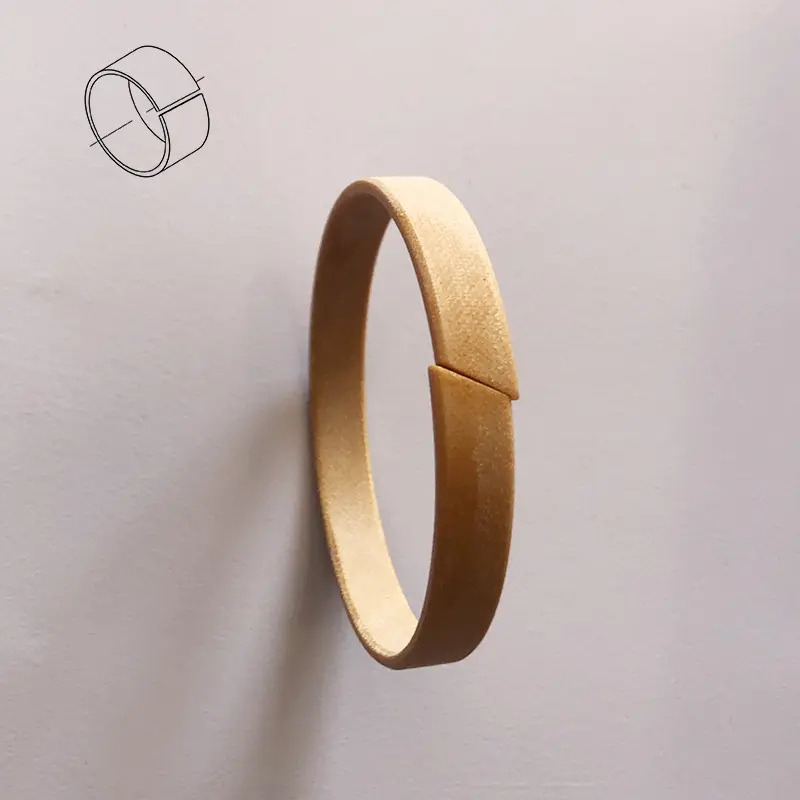

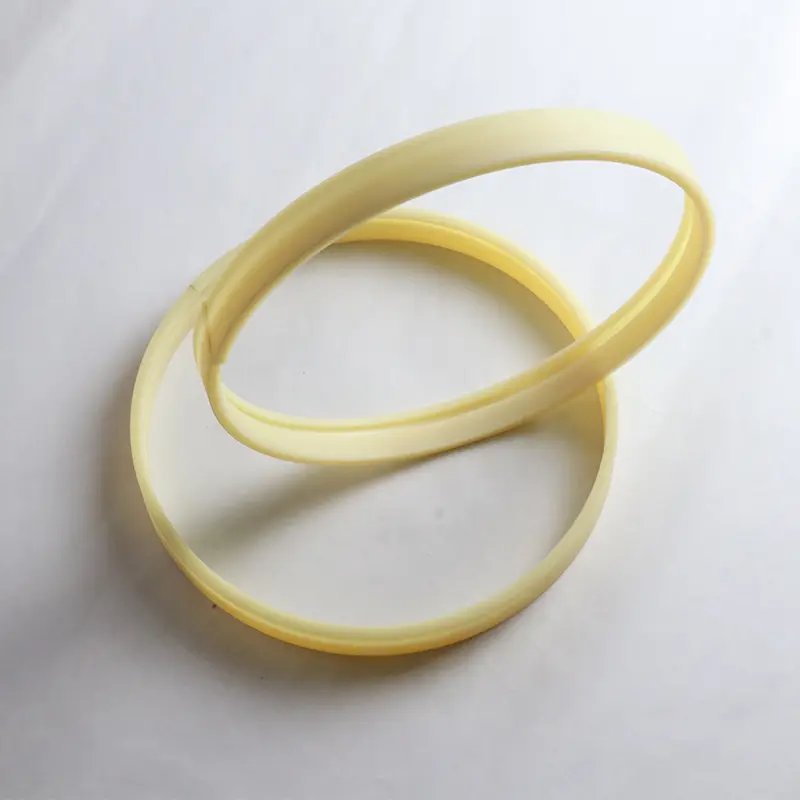

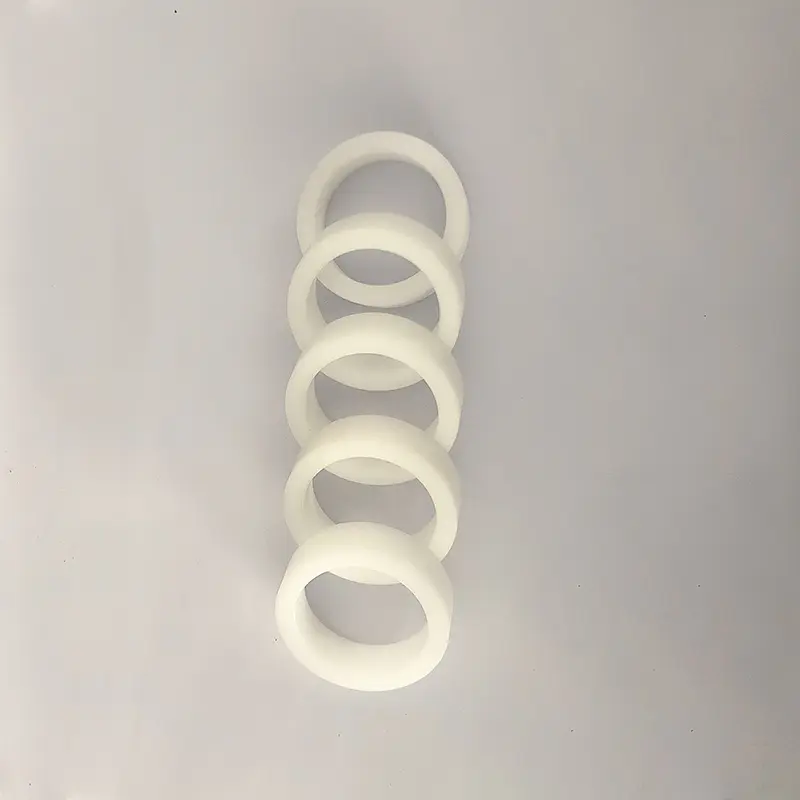

பிஸ்டன் தடியுக்கு ஆர்.சி.எஸ் உலோகமற்ற வழிகாட்டி வளையம்

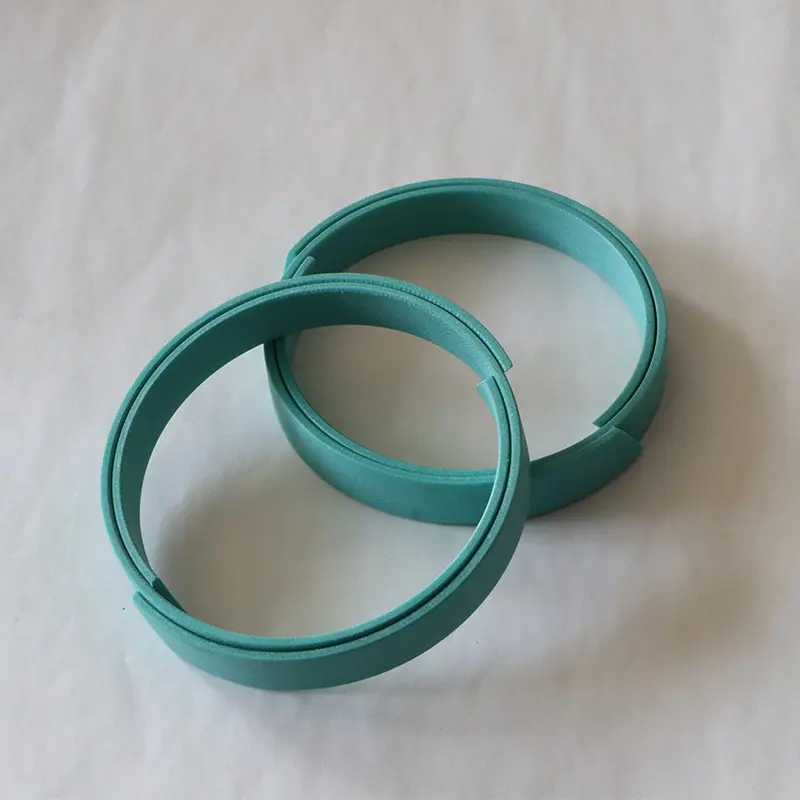

பிஸ்டனுக்கான ஆர்.சி.டி அல்லாத உலோக வழிகாட்டி வளையம்
ஹைட்ராலிக் சிலிண்டரில் இயங்கும் பிஸ்டன் அல்லது பிஸ்டன் கம்பிக்கு, உடைகள் வளையம் ஒரு துல்லியமான வழிகாட்டும் விளைவைக் கொண்டுள்ளது மற்றும் ரேடியல் சக்திகளை உறிஞ்சும். அதே நேரத்தில், உடைகள் வளையம் ஹைட்ராலிக் சிலிண்டரில் நெகிழ் பகுதிகளின் உலோக தொடர்பைத் தடுக்கலாம். உலோக உடைகள் மோதிரங்களுடன் ஒப்பிடும்போது, உலோகமற்ற உடைகள் மோதிரங்கள் பல நன்மைகளைக் கொண்டுள்ளன. அவற்றில், துணி-வலுவூட்டப்பட்ட பினோலிக் மற்றும் PTFE வழிகாட்டி மோதிரங்கள் ஆன்-சைட் கட்டிங் வகை மற்றும் பயன்படுத்தத் தயாராக இருக்கும் வகைகளில் கிடைக்கின்றன.
1. நல்ல உடைகள் எதிர்ப்பு
2. உலோகத்திலிருந்து உலோக தொடர்பைத் தவிர்க்கவும்
3. இயந்திர அதிர்வுகளை அடக்க முடியும்
4. உடைகள்-எதிர்ப்பு வளையத்தின் மையப்படுத்தல் விளைவு காரணமாக, ஒரு பெரிய ரேடியல் அனுமதி அனுமதிக்கப்படுகிறது
5. பள்ளம் எளிமையானது மற்றும் நிறுவ எளிதானது
6. மேற்கண்ட நன்மைகளின் அடிப்படையில் குறைந்த பராமரிப்பு செலவு, இது பரவலாகப் பயன்படுத்தப்படுகிறது
பொருள்:
1.
2. பாலிஆக்ஸிமெதிலீன் போம் அல்லது நைலான் பிஏ மற்றும் அதன் மாற்றியமைக்கப்பட்ட பொருட்கள்
3. ஃபார்மால்டிஹைட் பிசின் + ஃபைபர் ப்ரிஃப் வலுப்படுத்தும்
வெவ்வேறு பொருட்களின் சுமை தாங்கும் திறனின் ஒப்பீட்டு அட்டவணை (குறிப்பு)
| பொருள் | சுமக்கும் திறன் அதிகபட்சம் (N/MM2) |
| PTFE நிரப்பப்பட்ட செப்பு தூள் | 15 (20 ℃); 7.5 (80 ℃) 5 (120 ℃) |
| துணியுடன் பினோலிக் தூள் | 90 (60 ℃); 40 (80 ℃) |
| பாலிஆக்ஸிமெதிலீன் அல்லது நைலான் | 25 (60 ℃); 15 (80 ℃) |
| பாலிஆக்ஸிமெதிலீன் அல்லது நைலான் நிரப்பப்பட்டது | 40 (60 ℃); 30 (80 ℃) |
| மென்மையானது | Rtmax (μm) | ஆர்.ஏ (μm) |
| நெகிழ் மேற்பரப்பு | .5 .5 | 0.05-0.3 |
| பள்ளம் கீழே | ≤10 | ≤2 |
| பள்ளம் பக்க | ≤15 | ≤3 |

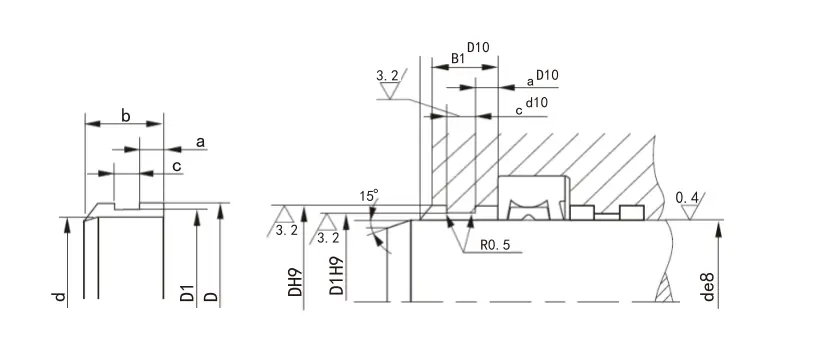

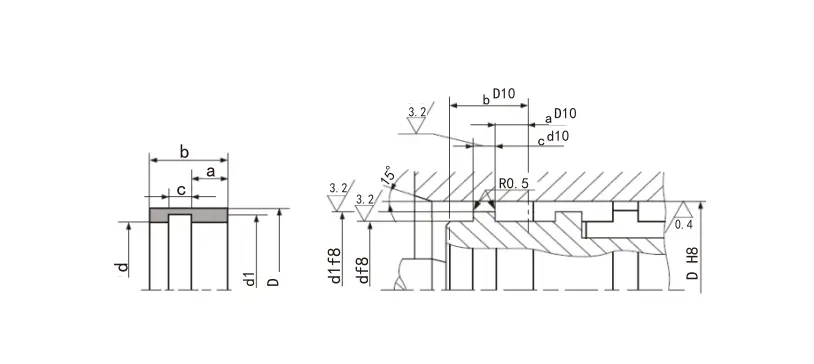

பிஸ்டன் ராட் கையேடு ரிங் விவரக்குறிப்பு தொடர்
| தடி விட்டம் | கீழே விட்டம் | பள்ளம் அகலம் | தடிமன் | இடைவெளி |
|
தடி விட்டம் | கீழே விட்டம் | பள்ளம் அகலம் | தடிமன் | இடைவெளி |
| டி எஃப் 8/எச் 9 | டி எச் 8 | L+0.2 | W | Z | டி எஃப் 8/எச் 9 | டி எச் 8 | L+0.2 | W | Z | |
| 8-20 | டி+3.1 | 2.5 | 1.55 | 1-2 | 200-999.9 | டி+5 | 25 | 2.5 | 8-33 | |
| 10-50 | டி+3.1 | 4 | 1.55 | 1-3 | 1000-4200 | டி+5 | 25 | 2.5 | 33-134 | |
| 15-140 | டி+5 | 5.6 | 2.5 | 2-5 | 280-999.9 | டி+8 | 25 | 4 | 10-33 | |
| 20-220 | டி+5 | 9.7 | 2.5 | 2-9 | 1000-2200 | டி+8 | 25 | 4 | 33-70 | |
| 80-400 | டி+5 | 15 | 2.5 | 4-15 |
|
|
|
|
|
