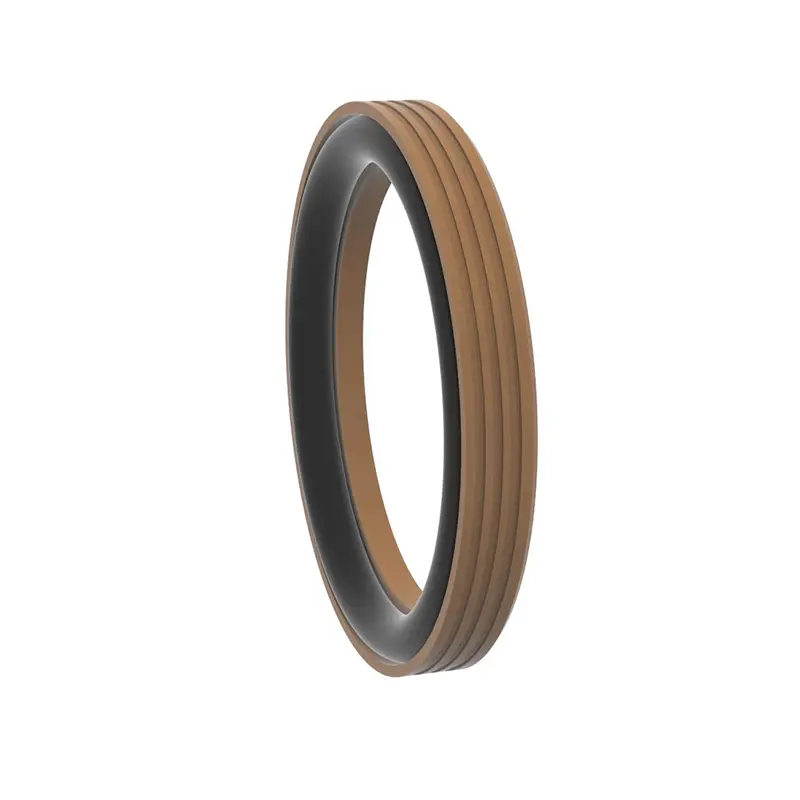

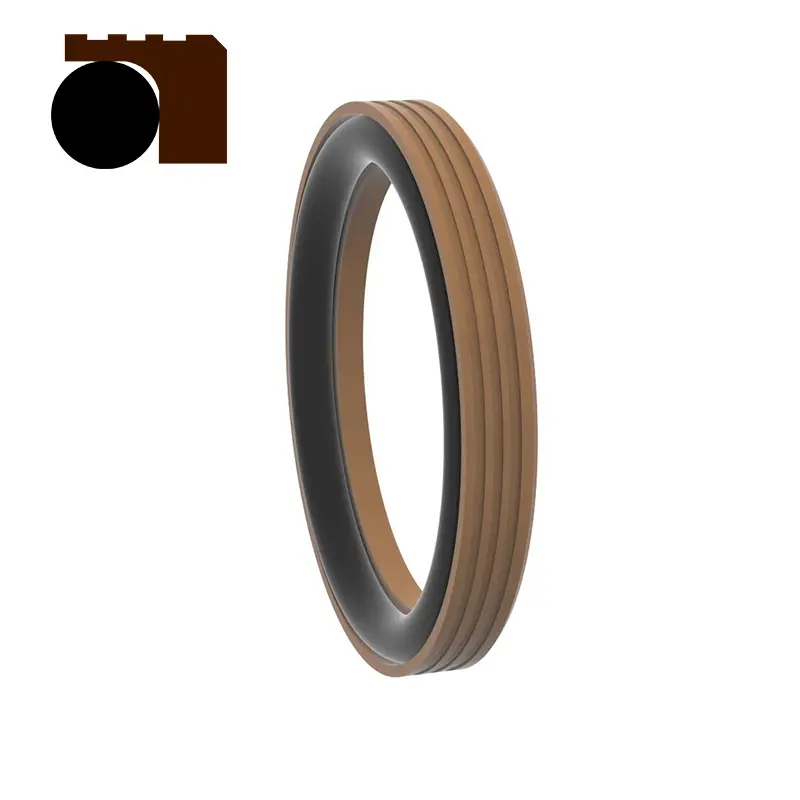

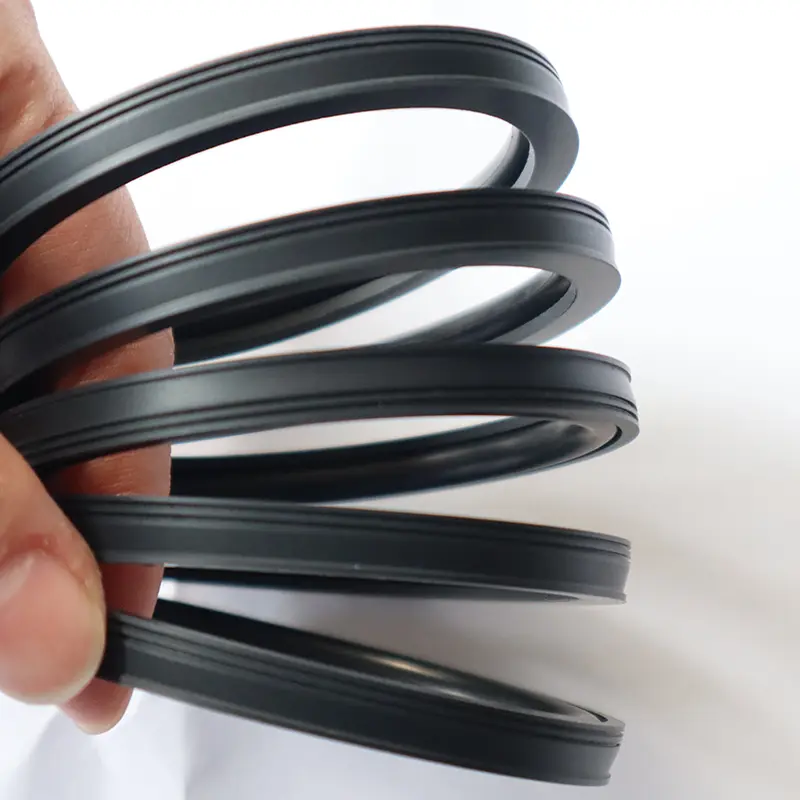

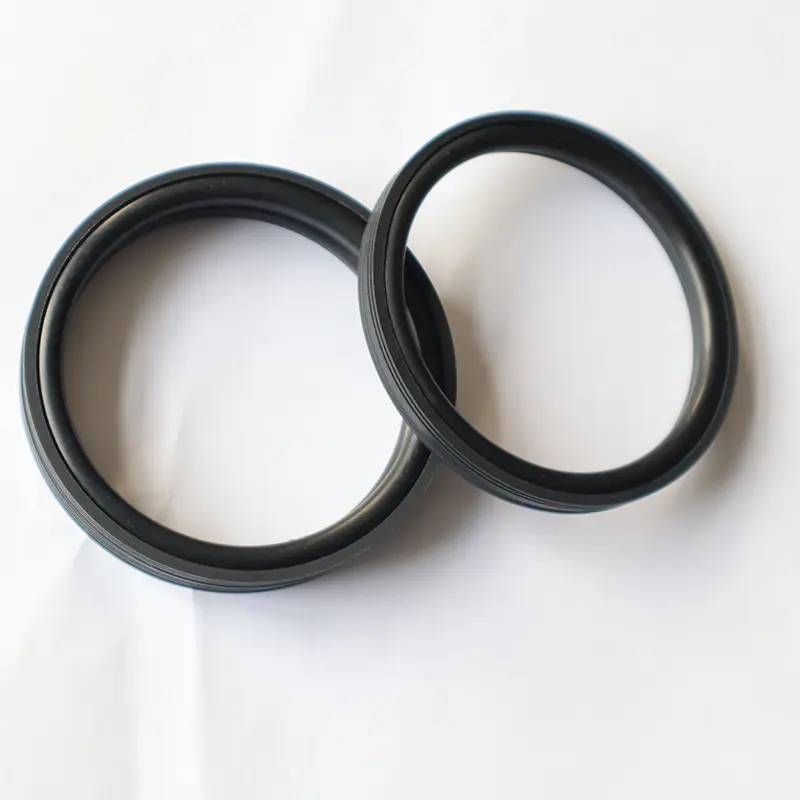

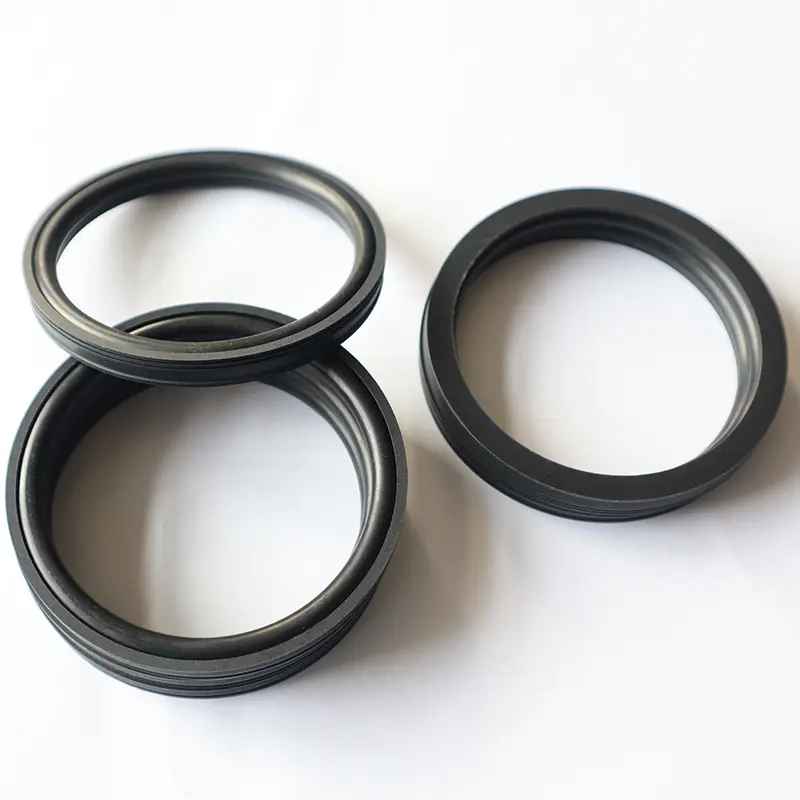

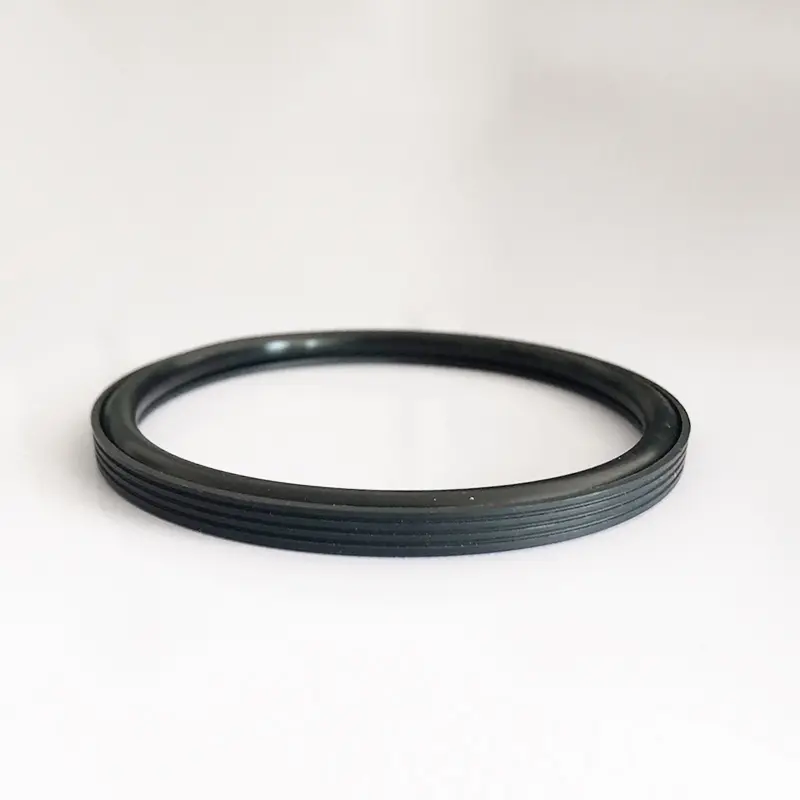

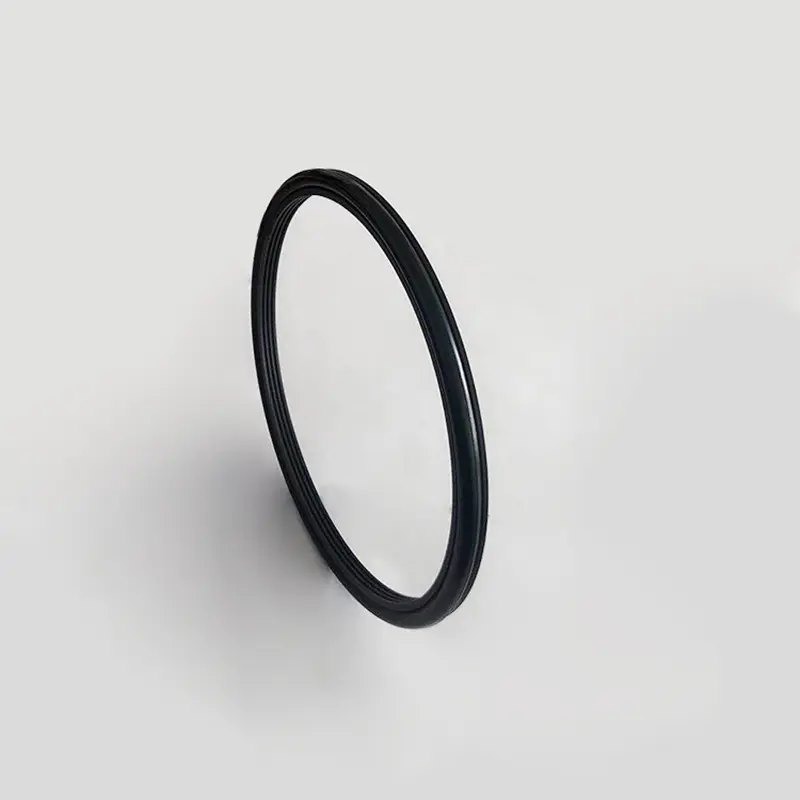

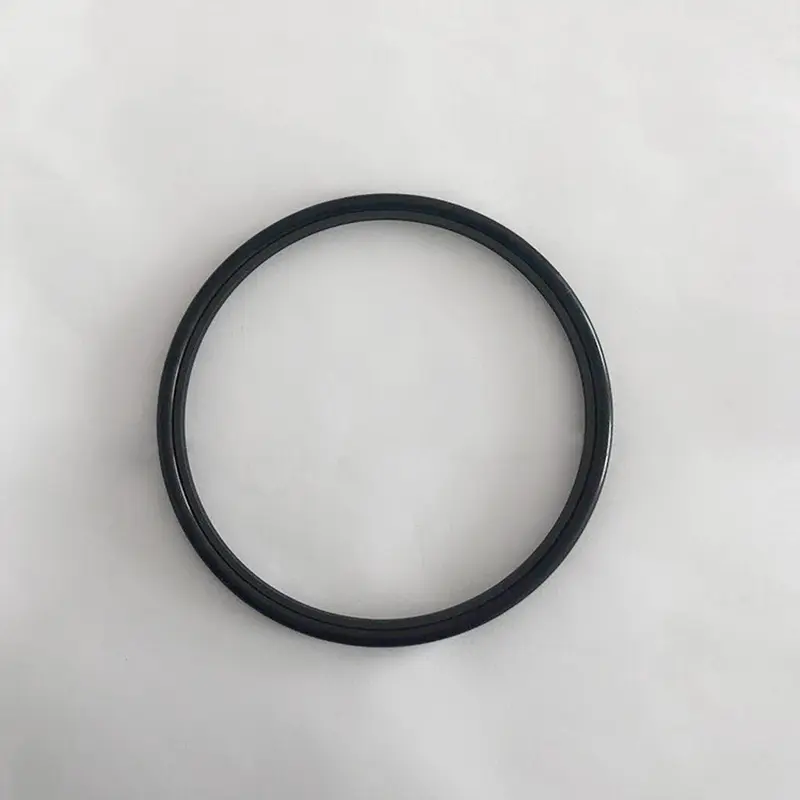

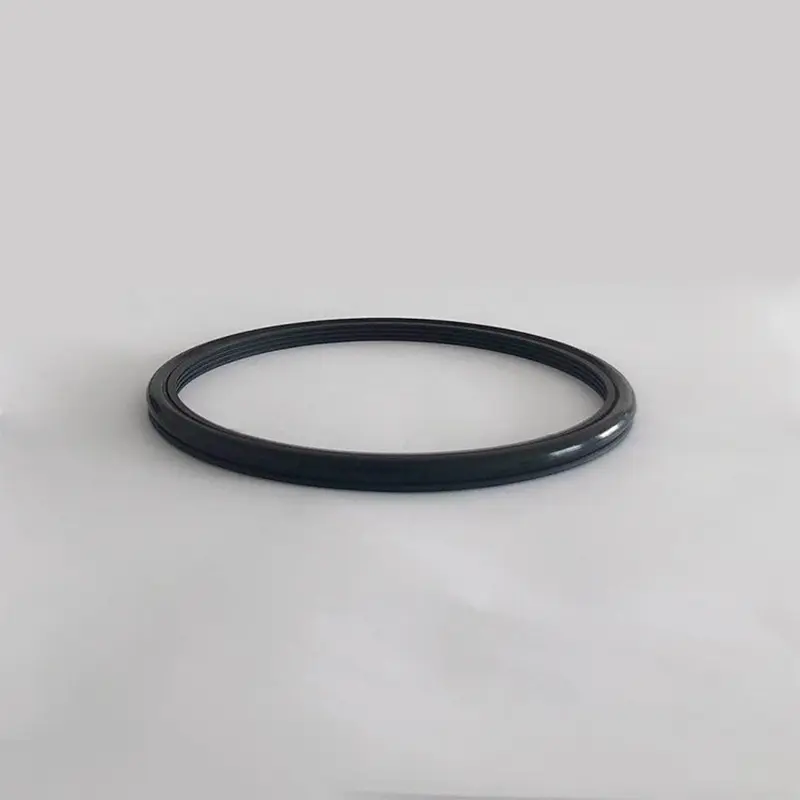

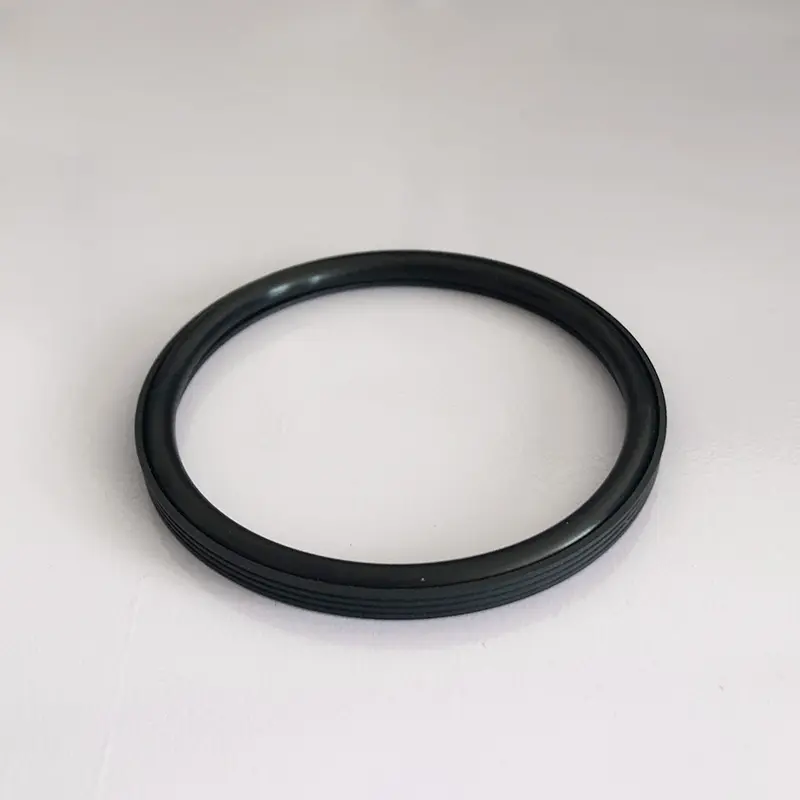

ருச்சென் முத்திரைகளால் தொடங்கப்பட்ட சிமென்ட் குழம்புக்கான RC2061 மற்றும் RC2062 உயர் அழுத்த முத்திரைகள் சிக்கலான மற்றும் கடுமையான சிமென்ட் குழம்பு சீல் நிலைமைகளை சமாளிக்க வடிவமைக்கப்பட்டுள்ளன.

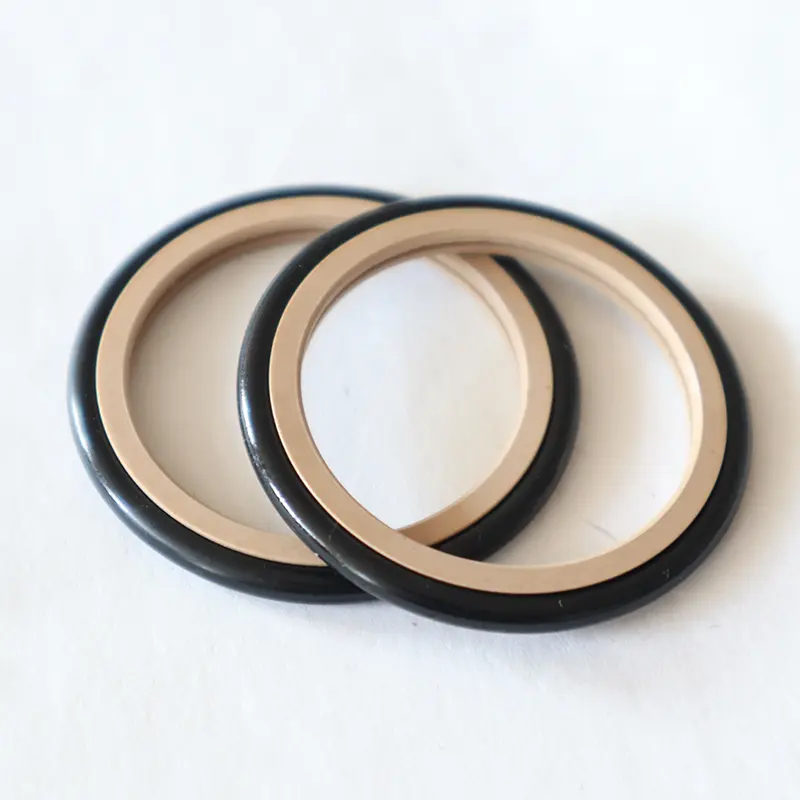

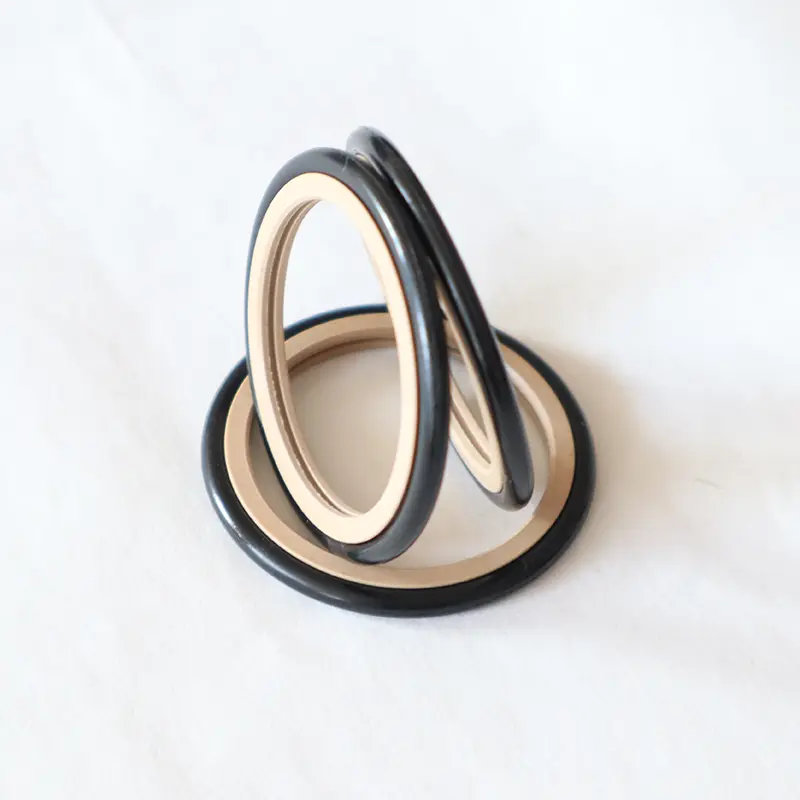

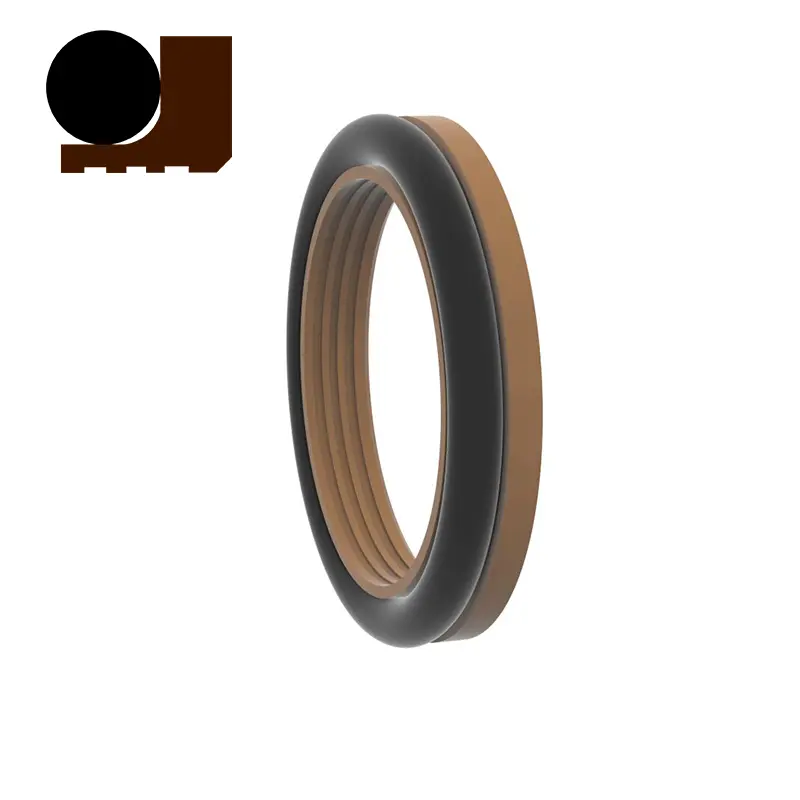

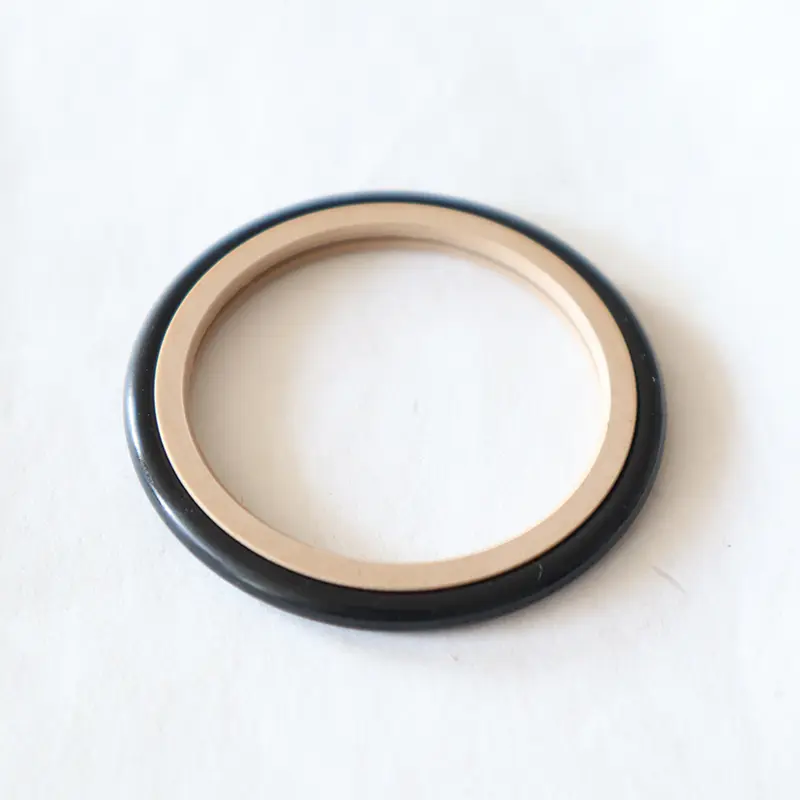

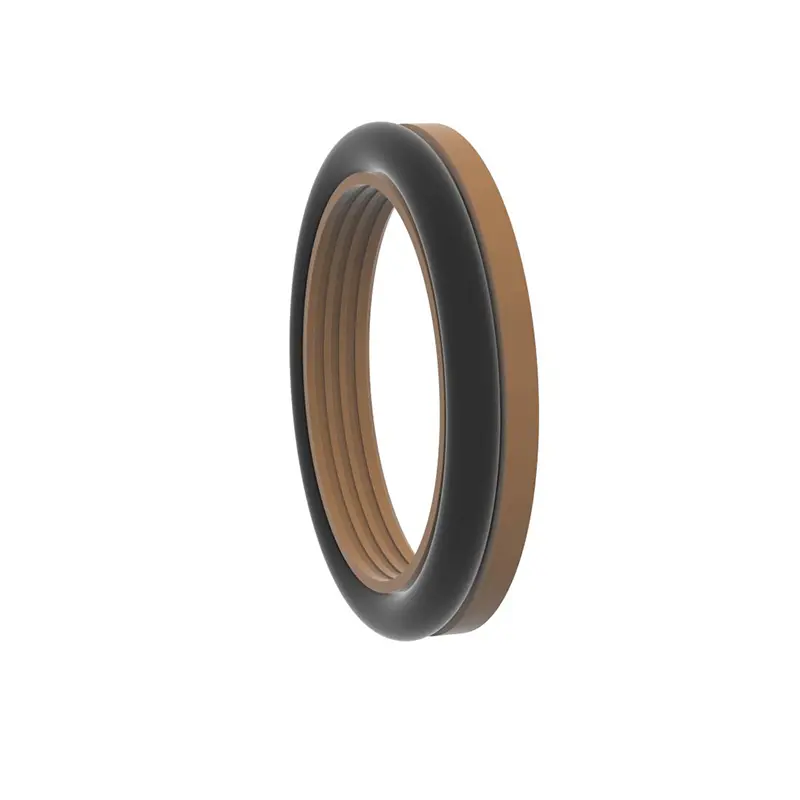

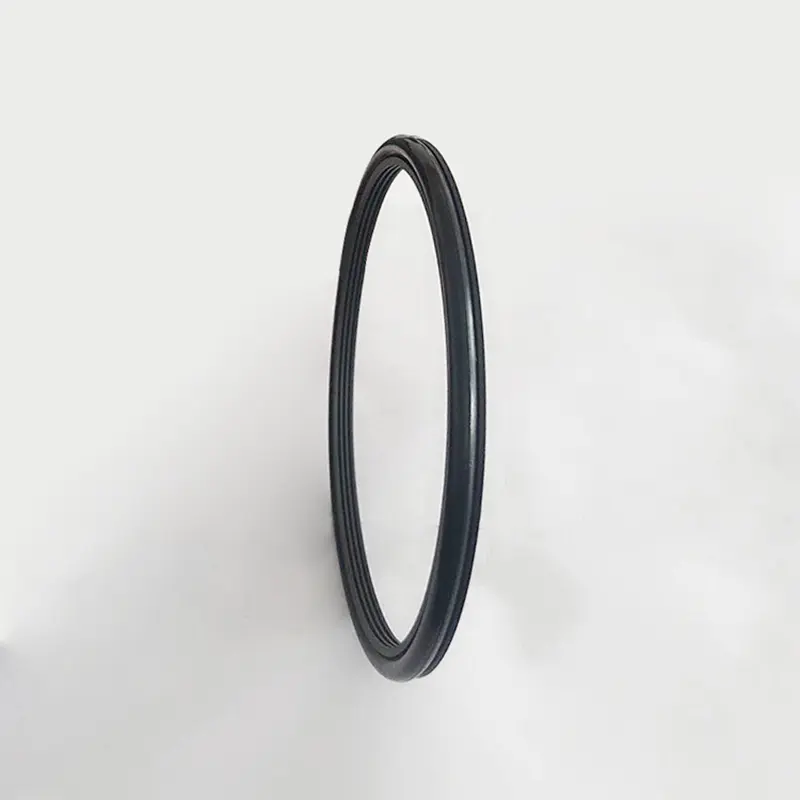

இந்த இரண்டு தயாரிப்புகளும் ஒரே கட்டமைப்பைக் கொண்டுள்ளன, இவை இரண்டும் கவனமாக வடிவமைக்கப்பட்ட உயர்-செயல்பாட்டு பொறியியல் பிளாஸ்டிக் பல் முத்திரை மோதிரங்கள் மற்றும் ஓ-மோதிரங்கள் ஆகியவற்றைக் கொண்டுள்ளன, அவை ஹைட்ராலிக் பரஸ்பர மற்றும் ரோட்டரி இயக்கத்தின் ஒரு வழி சீல். அவை பரந்த அளவிலான பயன்பாடுகளைக் கொண்டுள்ளன, மேலும் உலக்கை விசையியக்கக் குழாய்கள், மண் விசையியக்கக் குழாய்கள், திருகு பயிற்சிகள், துளையிடும் ரிக்குகள், எண்ணெய் ஆய்வு உபகரணங்கள் மற்றும் கான்கிரீட் கலக்கும் தாவரங்கள் போன்ற உபகரணங்களில் முக்கிய பங்கு வகிக்க முடியும்.
செயல்திறனைப் பொறுத்தவரை, சிமென்ட் குழம்புக்கான எங்கள் உயர் அழுத்த முத்திரைகள் பல நன்மைகளைக் காட்டக்கூடும். நீண்ட ஆயுள் பண்புகள் சீல் செய்யும் பகுதிகளை அடிக்கடி மாற்றுவதற்கான தேவையை குறைத்து, உபகரணங்கள் பராமரிப்பு செலவுகளைக் குறைக்கின்றன; குறைந்த உராய்வு செயல்திறன் சாதனங்களின் சீரான செயல்பாட்டை உறுதி செய்கிறது மற்றும் ஆற்றல் இழப்பைக் குறைக்கிறது; நல்ல சீல் சிமென்ட் குழம்பு கசிவைத் தடுக்கிறது மற்றும் உபகரணங்களின் நிலையான செயல்பாட்டை உறுதி செய்கிறது; சிறிய கட்டமைப்பு இடம் பல்வேறு உபகரணங்களின் வரையறுக்கப்பட்ட இடங்களில் நிறுவல் மற்றும் தளவமைப்புக்கு வசதியானது; எளிதாக நிறுவுதல், பயன்பாடு மற்றும் பராமரிப்பு ஆகியவை உபகரணங்கள் பயன்பாட்டின் செயல்திறனை மேலும் மேம்படுத்துகின்றன.
சிமென்ட் குழம்பு போன்ற வீரியம் மிக்க ஊடகங்களுக்கு, தயாரிப்பு சிறப்பு சீல் உதடு மற்றும் தடிமன் தேர்வுமுறை வடிவமைப்பு மூலம் சீல் விளைவை மேம்படுத்த முடியும். குழம்பு ஊடகத்தை சீல் செய்வதற்குப் பயன்படுத்தும்போது, சீல் செயல்திறன் மற்றும் கூறு வாழ்க்கையை மேலும் மேம்படுத்துவதற்காக, இரண்டு (அல்லது அதற்கு மேற்பட்ட) முத்திரைகளுக்கு இடையில் கிரீஸ் உயவு பரிந்துரைக்கிறோம். சிமென்ட் குழம்புக்கான இந்த இரண்டு உயர் அழுத்த முத்திரைகள் உயர் அழுத்த சிமென்ட் குழம்பு சீல் சிக்கலுக்கு நம்பகமான மற்றும் திறமையான தீர்வை வழங்குகின்றன.
தயாரிப்பு அம்சங்கள் மற்றும் பயன்பாடுகள்:
வரிசைப்படுத்தும் எடுத்துக்காட்டு:
ஆர்டர் மாடல் RC2061-80X91.7X7.6-PTFE4-R01 மாதிரி-தண்டு விட்டம் x பள்ளம் விட்டம் x பள்ளம் அகலம்-பொருள் குறியீடு
ஆர்டர் மாதிரி RC2062-80X68.3x7.6-PTFE4-R01
மாதிரி-சிலிண்டர் விட்டம் x பள்ளம் விட்டம் x பள்ளம் அகலம்-பொருள் குறியீடு

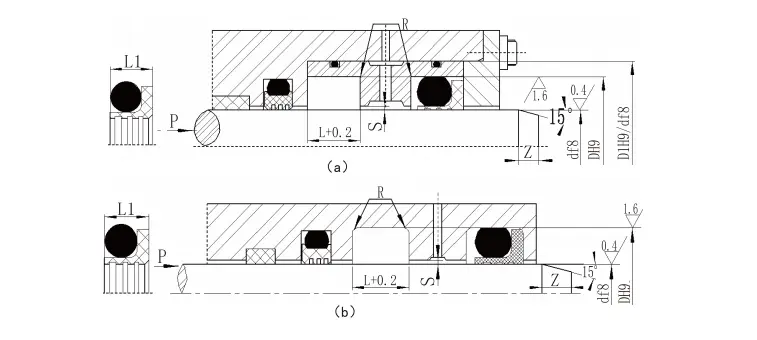

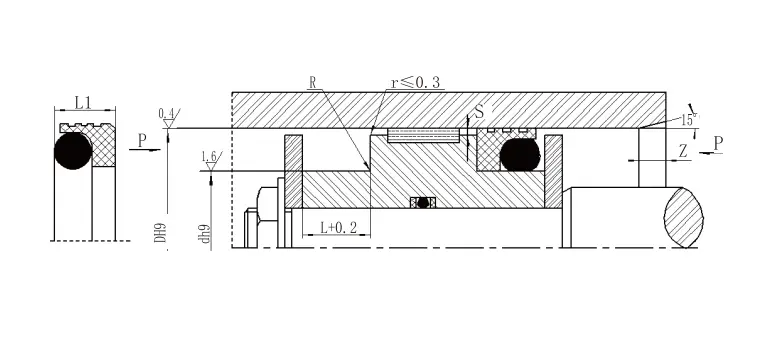

விவரக்குறிப்புகள்:
| தண்டு விட்டம் வரம்பு
நிலையான வகை டி எஃப் 8 RC2061 |
தண்டு விட்டம் வரம்பு
அதிக சுமை டி எஃப் 8 RC2061-Z |
பள்ளம் விட்டம் டி எச் 9 |
பள்ளம் அகலம் L+0.2 |
முத்திரை அகலம் 1 | சுற்று மூலைகள் Rmax |
ரேடியல் அனுமதி ஸ்மாக்ஸ் | சேம்பர் Zmin |
ஓ-ரிங் கம்பி விட்டம் | ||
| <10MPA | <20MPA | <40mpa | ||||||||
| 5 ~ 15.9 | - | டி+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | டி+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | டி+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 39 ~ 107.9 | டி+15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | டி+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| குறிப்பு: 1. தண்டு விட்டம் ≤30 மிமீ, திறந்த பள்ளம் பரிந்துரைக்கப்படுகிறது. | ||||||||||
| 2. ரோட்டரி முத்திரைக்கு, ரோட்டரி தண்டு மேற்பரப்பு கடினத்தன்மை HRC ≥58 ஆக பரிந்துரைக்கப்படுகிறது. 3. 30MPA ஐ விட அதிகமான அழுத்தத்திற்கு, வெளியேற்ற இடைவெளிக்கு H8/F8 பரிந்துரைக்கப்படுகிறது. | ||||||||||
| துளை வரம்பு
தரநிலை டி எச் 9 RC2062 |
துளை வரம்பு
அதிக சுமை டி எச் 9 RC2062-Z |
பள்ளம் விட்டம் டி எச் 9 |
பள்ளம் அகலம் L+0.2 |
முத்திரை அகலம் 1 | வட்டமான மூலைகள் Rmax |
ரேடியல் அனுமதி ஸ்மாக்ஸ் | சேம்பர் Zmin |
ஓ-ரிங் கம்பி விட்டம் | ||
| <10MPA | <20MPA | <40mpa | ||||||||
| 8 ~ 12.9 | - | டி -4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | டி -6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | டி -8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | டி -11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | டி -15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | டி -19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| குறிப்பு: 1. சிலிண்டர் விட்டம் mm 30 மிமீ, திறந்த பள்ளங்கள் பரிந்துரைக்கப்படுகின்றன. | ||||||||||
| 2. 30 MPa க்கும் அதிகமான அழுத்தங்களுக்கு, வெளியேற்ற அனுமதிக்கு H8/F8 பரிந்துரைக்கப்படுகிறது. | ||||||||||
| சிமென்ட் குழம்பு வேலை நிலைமைகளுக்கான உயர் அழுத்த முத்திரைகள் | ||||||

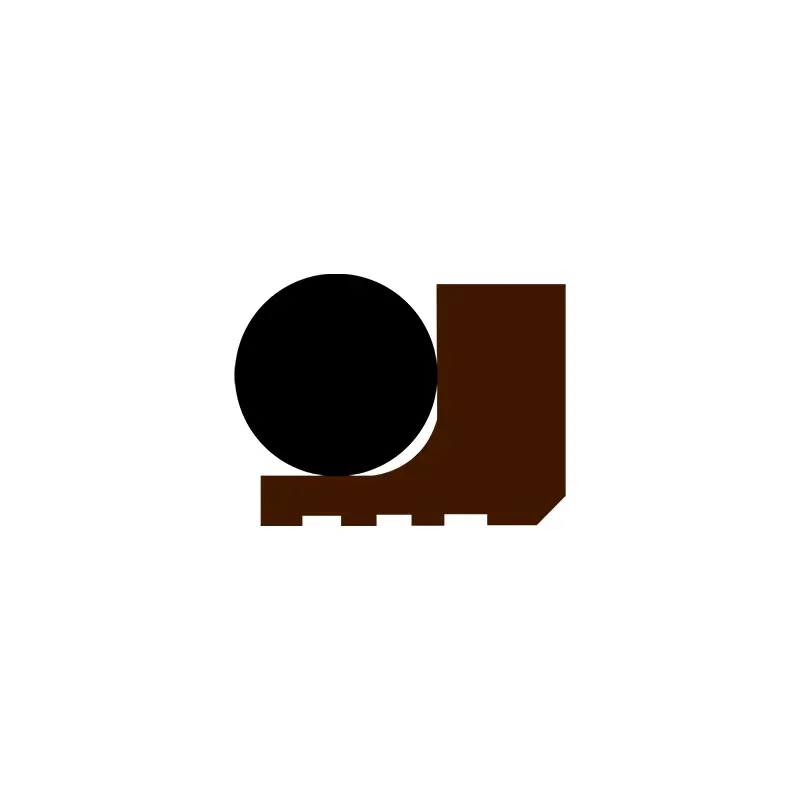

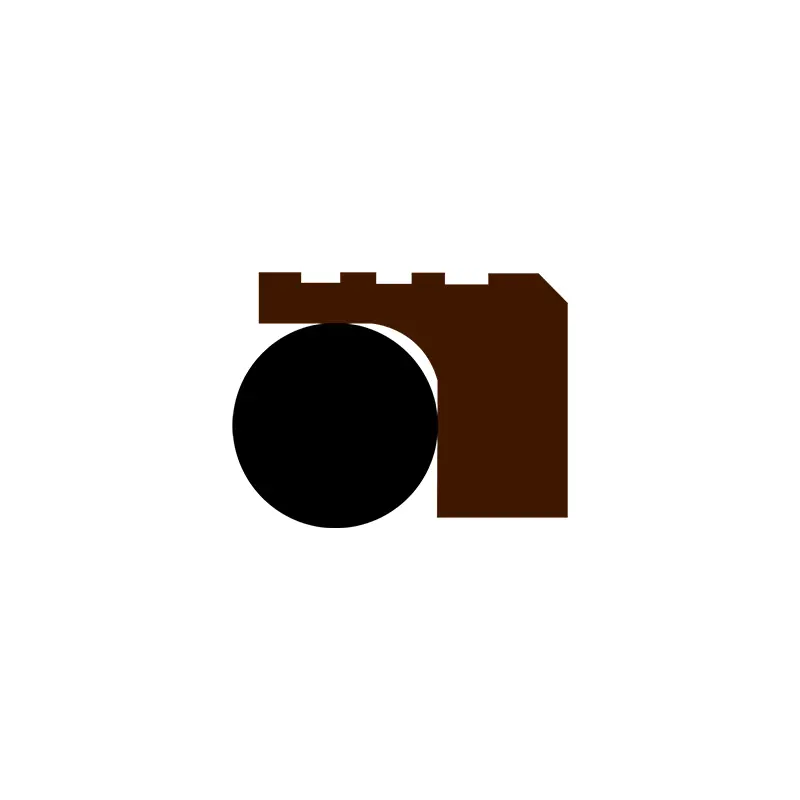

| சுயவிவரம் | மாதிரி | அழுத்தம் Mpa |
வெப்பநிலை (℃) | வேகம் (எம்/வி) |
ஊடகங்கள் | |
| பரஸ்பர இயக்கம் | சுழற்சி இயக்கம் | |||||
 |
RC2061 | ≤100 | -35 ~+100 (பொருந்தும் ஓ-ரிங் என்.பி.ஆர்) | ≤6 | ≤2 | நீர், மண், கச்சா எண்ணெய், ஹைட்ராலிக் எண்ணெய், குழம்பு போன்றவை. |
| -20 ~+200 (பொருந்தும் ஓ-ரிங் எஃப்.கே.எம்) | ||||||
 |
RC2062 | ≤100 | -35 ~+100 (பொருந்தும் ஓ-ரிங் என்.பி.ஆர்) | ≤6 | ≤2 | நீர், மண், கச்சா எண்ணெய், ஹைட்ராலிக் எண்ணெய், குழம்பு போன்றவை. |
| -20 ~+200 (பொருந்தும் ஓ-ரிங் எஃப்.கே.எம்) | ||||||
