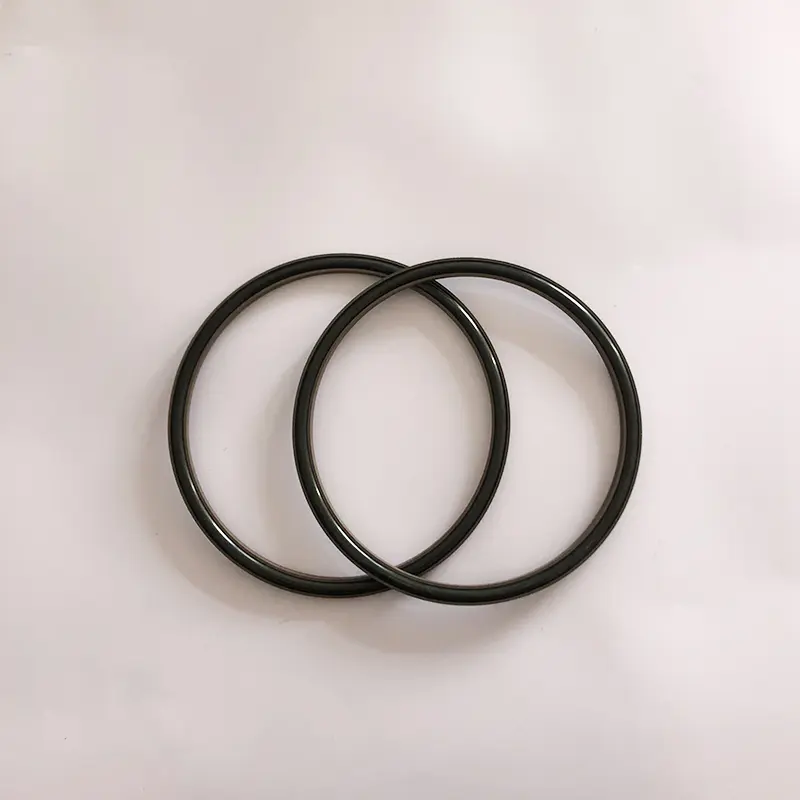

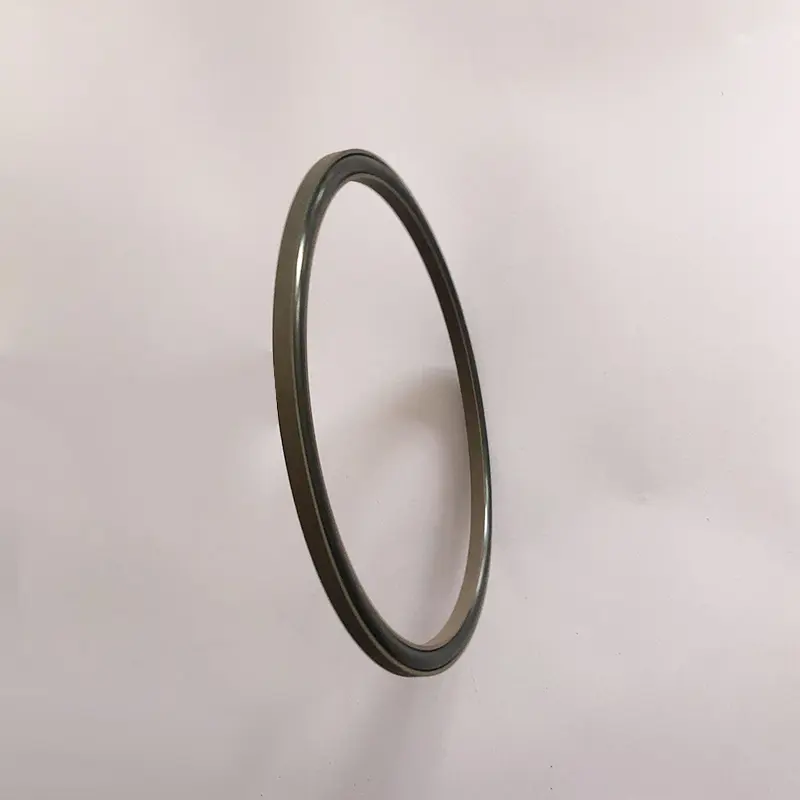

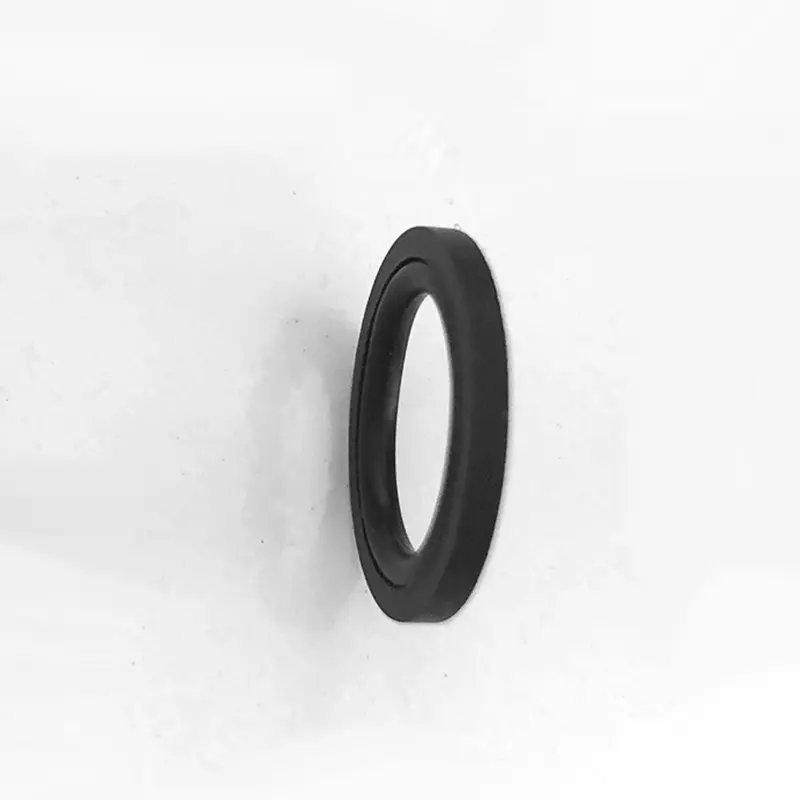

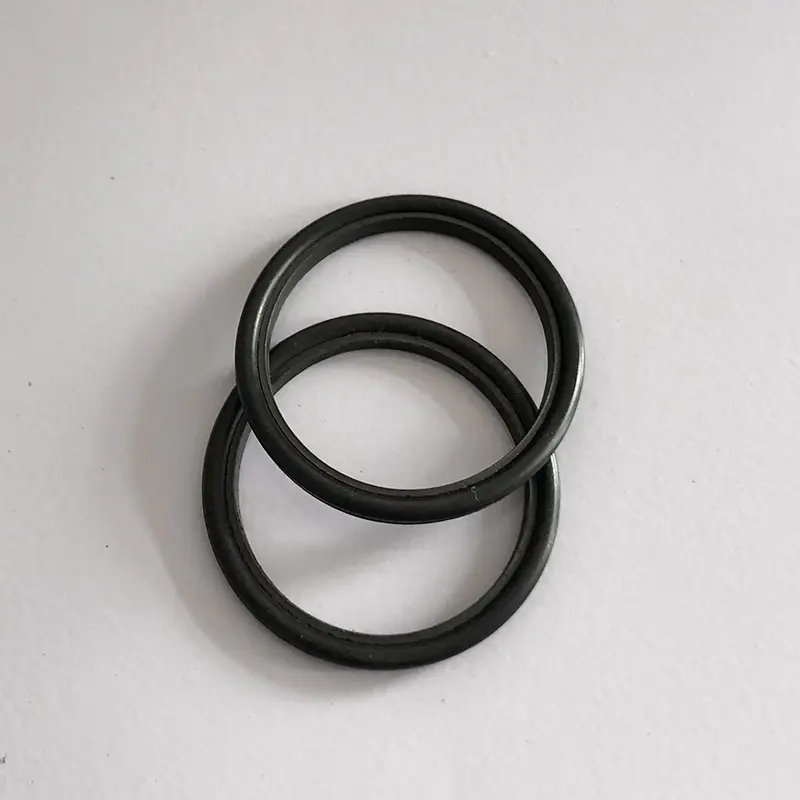

எங்கள் ருச்சென் முத்திரைகள் உயர் அழுத்த முடிவு ஃபிளாஞ்ச் முத்திரைகள் சிறந்த தயாரிப்பு செயல்திறனை வழங்க புதுமையான வடிவமைப்பை பின்பற்றுகின்றன. மையமானது நிரப்பப்பட்ட அல்லது மாற்றியமைக்கப்பட்ட PTFE பொருள் சிறப்பு வடிவிலான சீல் வளையம் மற்றும் ஓ-வடிவ (ரப்பர்) வளையத்தின் கலவையாகும், இது அச்சு (முடிவு), ஃபிளேன்ஜ் ஒன்-வே நிலையான (அழுத்தம்) சீல் மற்றும் நீர் அழுத்தம் சீல் தேவைகளுக்கு ஏற்றது.
உயர் அழுத்த முடிவு ஃபிளாஞ்ச் முத்திரைகள் குறிப்பிடத்தக்க நன்மைகள், நீண்ட ஆயுள், குறைக்கப்பட்ட பராமரிப்பு செலவுகள், ஊடக கசிவைத் தடுக்க சிறந்த சீல், உயர் அழுத்தம் மற்றும் தீவிர வேலை நிலைமைகளை பூர்த்தி செய்ய தீவிர உயர் அழுத்த எதிர்ப்பு மற்றும் எளிதான நிறுவலுக்கான நேர்த்தியான கட்டமைப்பு ஆகியவற்றைக் கொண்டுள்ளன.
வெவ்வேறு பணி நிலைமைகளின்படி, நீங்கள் தேர்வுசெய்ய நாங்கள் உட்பிரிவு செய்யப்பட்ட மாதிரிகளை உருவாக்கியுள்ளோம்: RC2871 தொடர் (வலது கோண சீல் மோதிரம் மற்றும் O- வடிவ ரப்பர் வளையம்) வெவ்வேறு அழுத்த சூழ்நிலைகளைச் சமாளிக்க A மற்றும் B வகைகளாக பிரிக்கப்பட்டுள்ளது; RC2872 தொடர் (சி-வடிவ சீல் மோதிரம் மற்றும் ஓ வடிவ ரப்பர் வளையம்) நிலையான அழுத்தம் சீல் செய்வதற்கு ஏற்றது; RC2873 (வலுவூட்டப்பட்ட வலது கோண சீல் வளையம் மற்றும் ஓ-வடிவ ரப்பர் மோதிரம்) தீவிர உயர் அழுத்தம் நிலையான சீல் செய்வதில் நிபுணத்துவம் பெற்றது; RC2874 (Y- வடிவ சீல் மோதிரம் மற்றும் O- வடிவ ரப்பர் வளையம்) அதி-உயர் அழுத்த சீல் நிலைத்தன்மையை உறுதி செய்கிறது; RC2875 தொடர் (கால் வடிவ சீல் மோதிரம் மற்றும் ஓ வடிவ ரப்பர் வளையம்) பல்வேறு நிலையான சீல் தேவைகளைப் பூர்த்தி செய்ய A மற்றும் B வகைகளாக பிரிக்கப்பட்டுள்ளது.
சில சிறப்பு சேர்க்கைகள் ஓ-ரிங்குடன் மாற்றியமைக்கப்பட்ட கால் வடிவ சீல் மோதிரம் போன்ற சிறப்பம்சங்கள் நிறைந்தவை, இது அதிக அழுத்தங்களில் சிறந்த சீல் மற்றும் உயர் மற்றும் அதி-உயர் அழுத்தங்களைத் தாங்கும் வகையில் சுருக்கமான மற்றும் ஃபிளாஞ்ச் கட்டமைப்பைப் பயன்படுத்துகிறது; சி-வடிவ மற்றும் வலுவூட்டப்பட்ட வலது கோண சீல் மோதிரங்கள் மற்றும் ஓ-மோதிரங்களின் கலவைக்கும் இது பொருந்தும், இது அனைத்து திசைகளிலும் உயர் அழுத்த முடிவு (ஃபிளேன்ஜ்) சீல் சிக்கலுக்கு நம்பகமான தீர்வை வழங்குகிறது.
தயாரிப்பு அம்சங்கள் மற்றும் பயன்பாடுகள்:

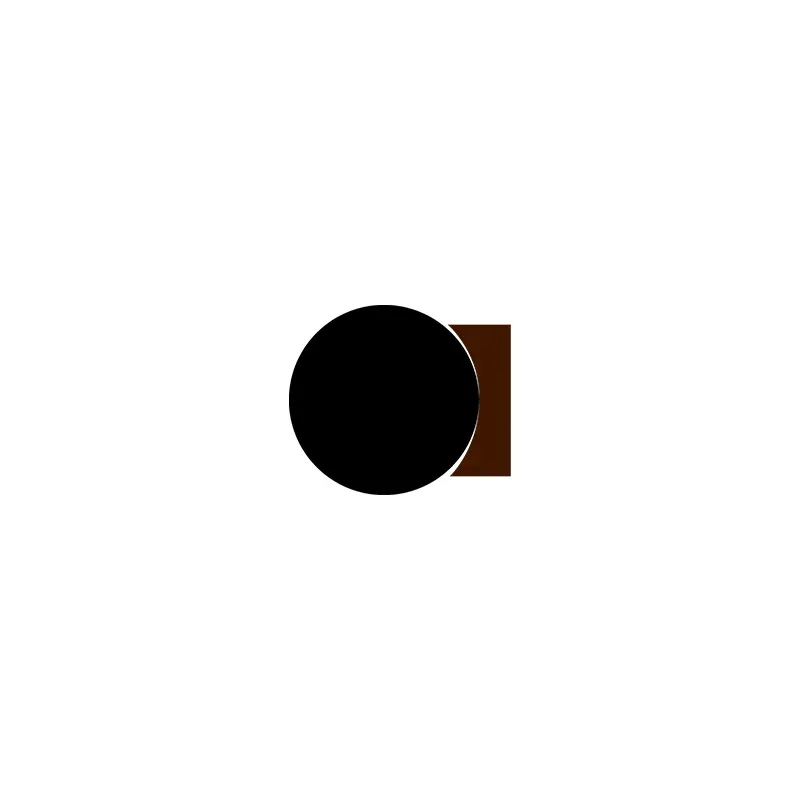

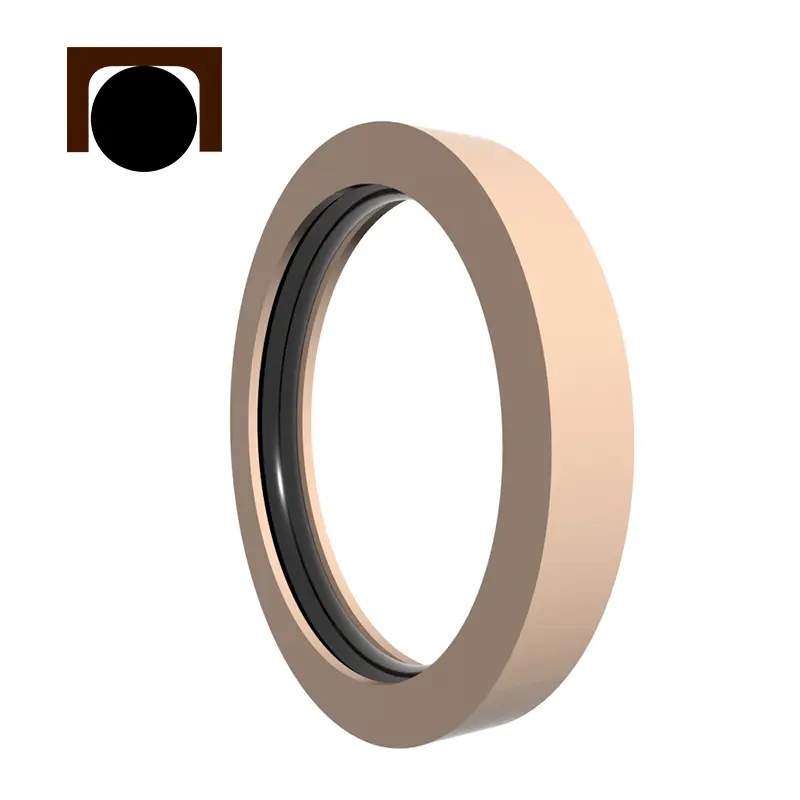

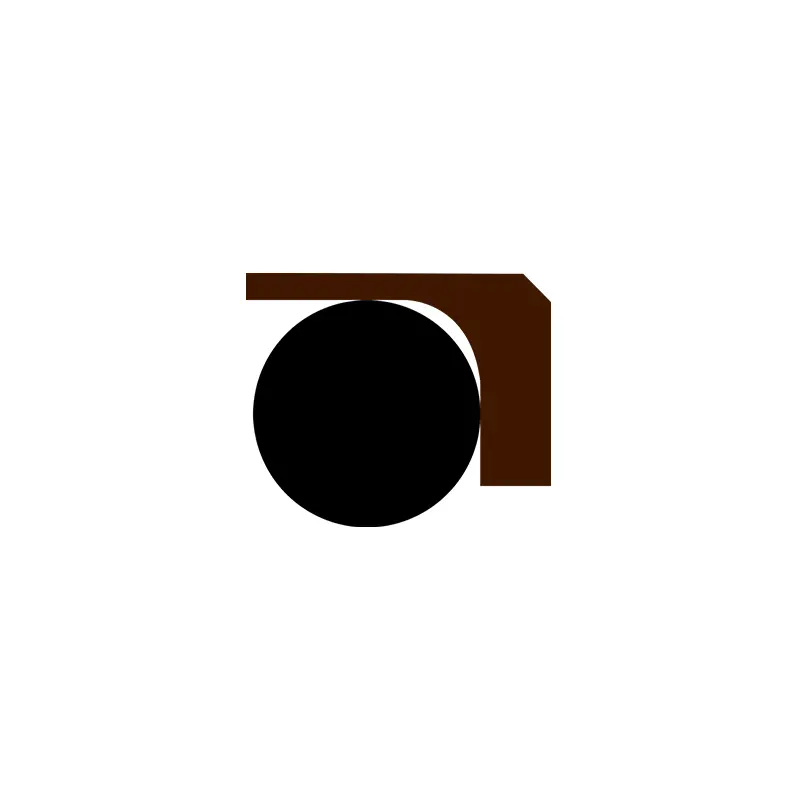

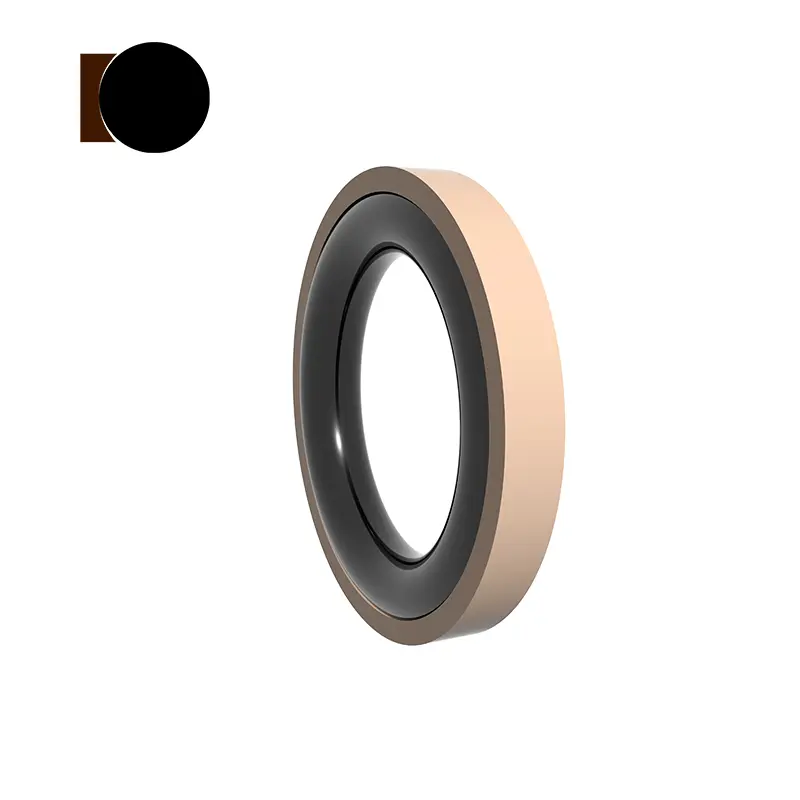

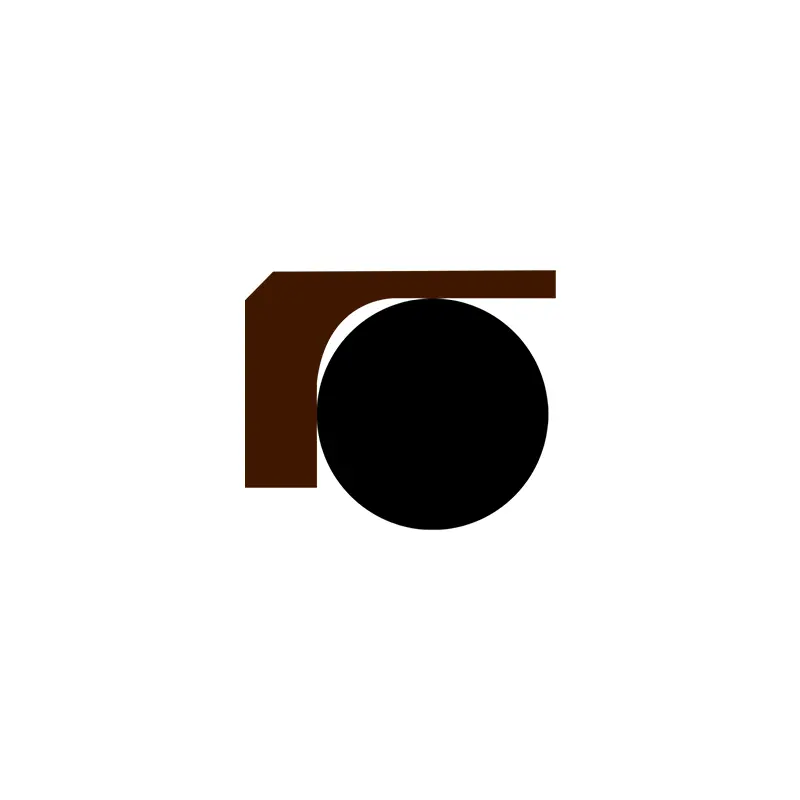

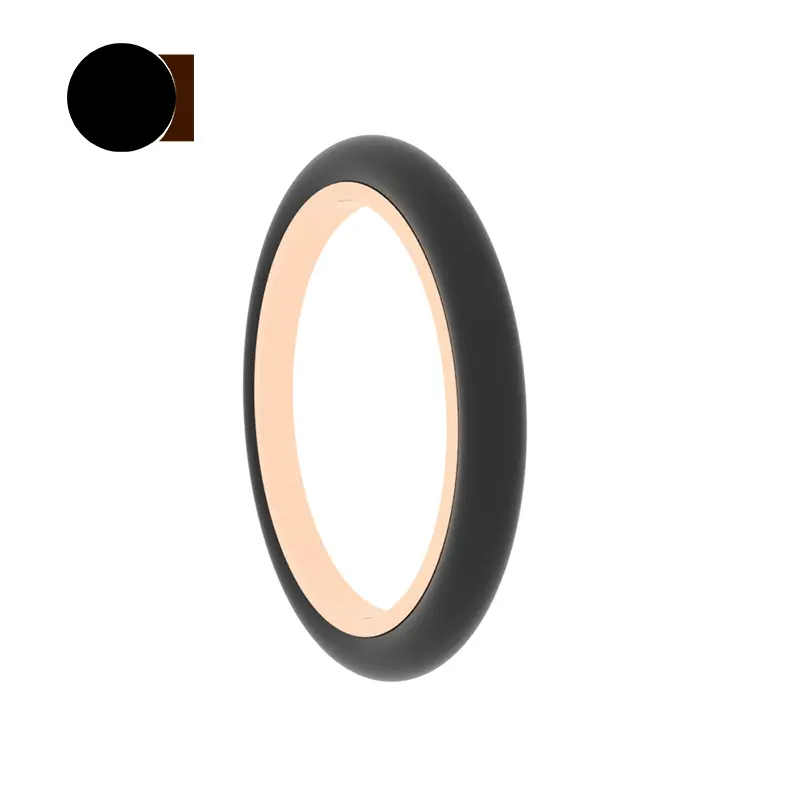

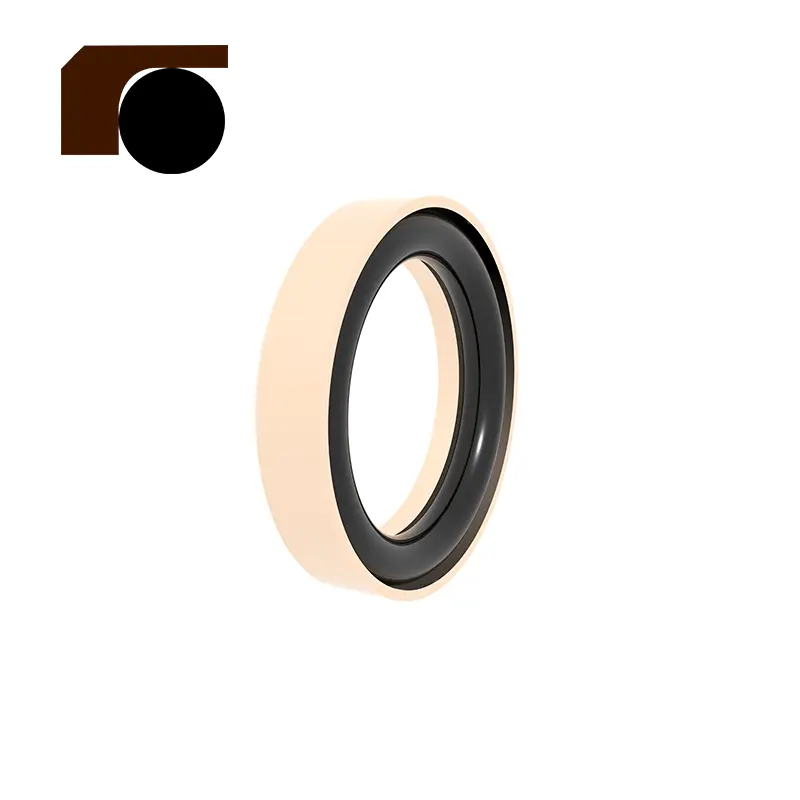

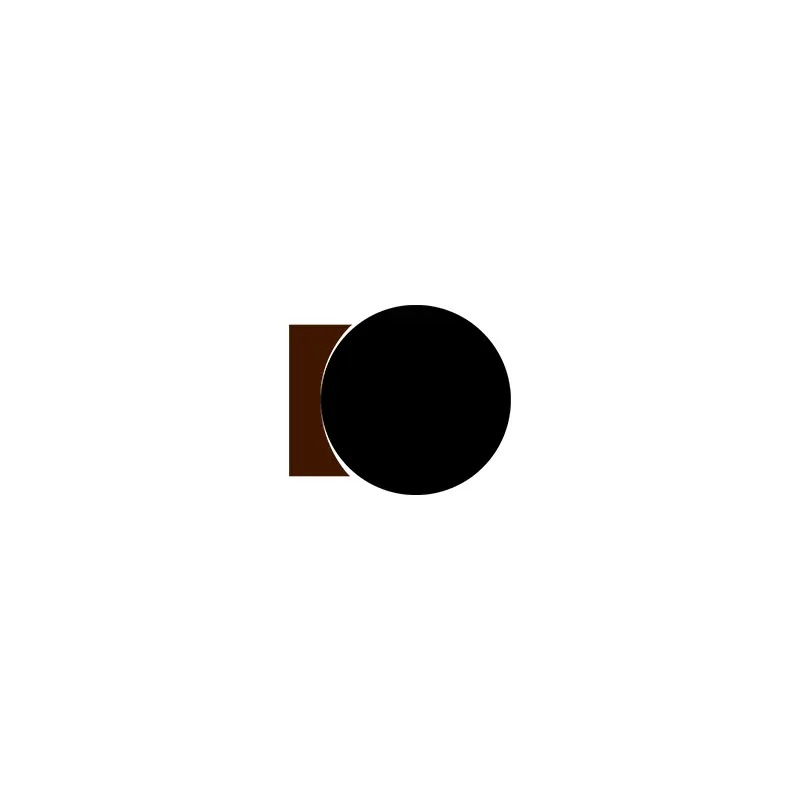

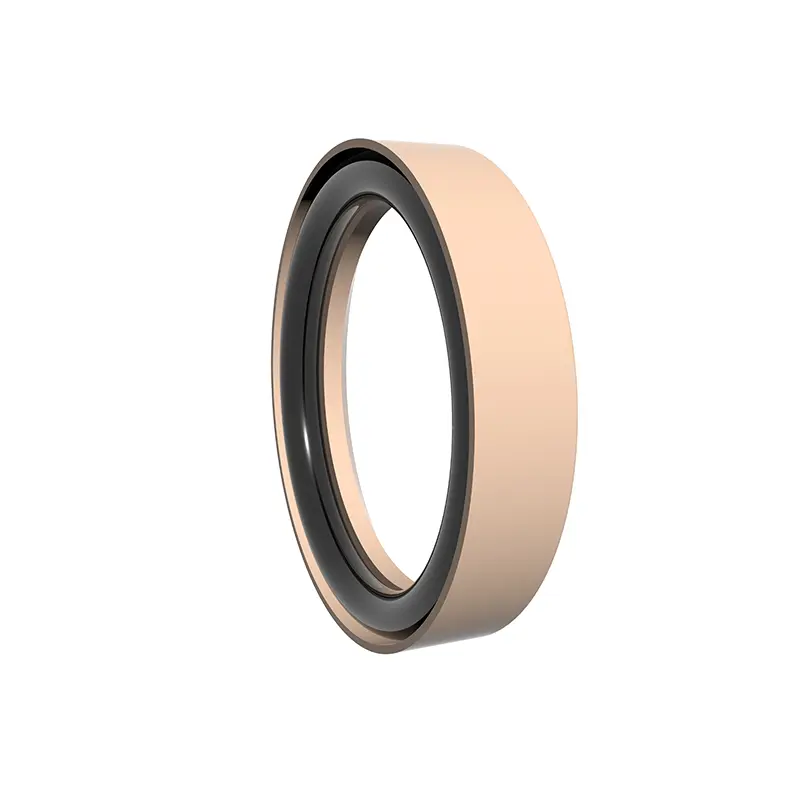

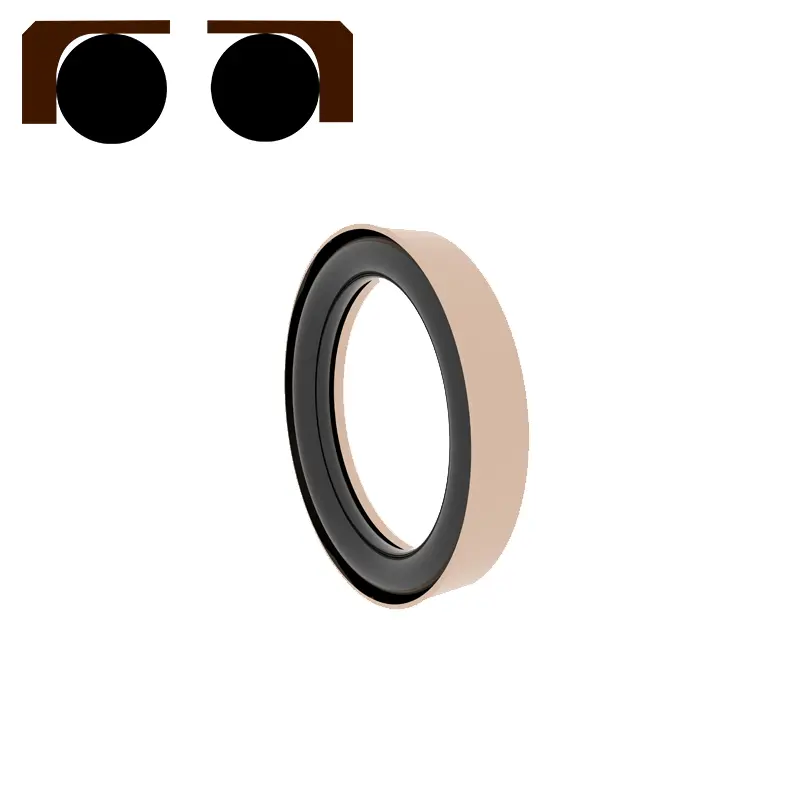

இந்த முத்திரை பி.டி.எஃப்.இ மற்றும் ஓ-மோதிரத்தால் செய்யப்பட்ட வலது கோண சீல் வளையத்தால் ஆனது. சீலிங் அடைய ஒரு கிளம்பிங் சக்தியை உருவாக்க ஓ-ரிங் முன் சுருக்கப்பட்டுள்ளது. முத்திரையின் கிளம்பிங் சக்தி அழுத்தத்தின் கீழ் அதிகரிக்கிறது, அதாவது, அதிக அழுத்தம், சிறந்த சீல். ஸ்லிப் வளையம் ஒரு பக்க விலா கட்டமைப்பை ஏற்றுக்கொள்வதால், ஓ-ரிங் வெளியேற்றப்படாது, மேலும் உயர் அழுத்தத்தைத் தாங்கும்.

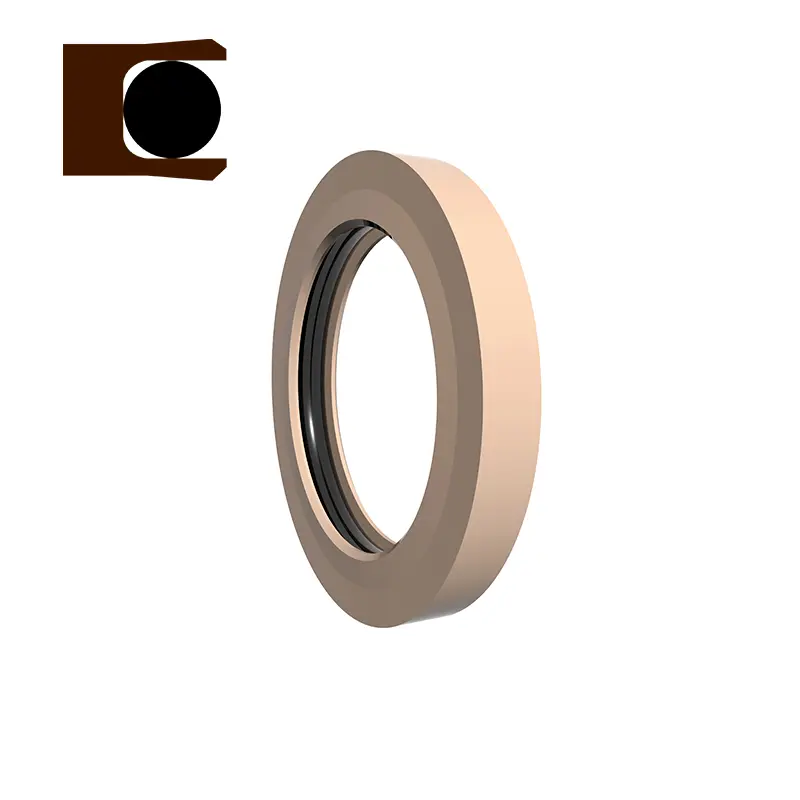

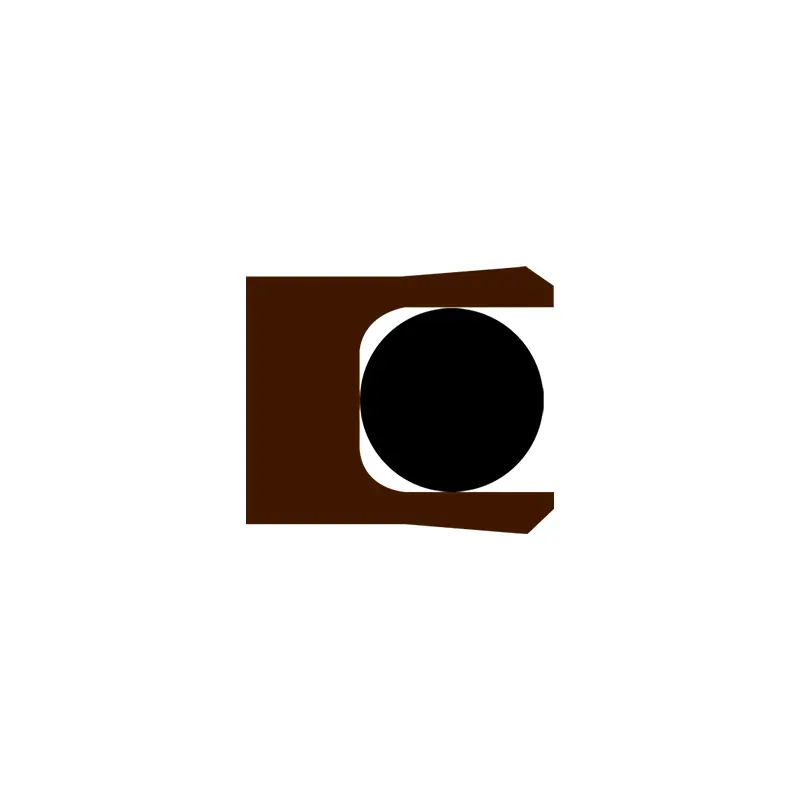

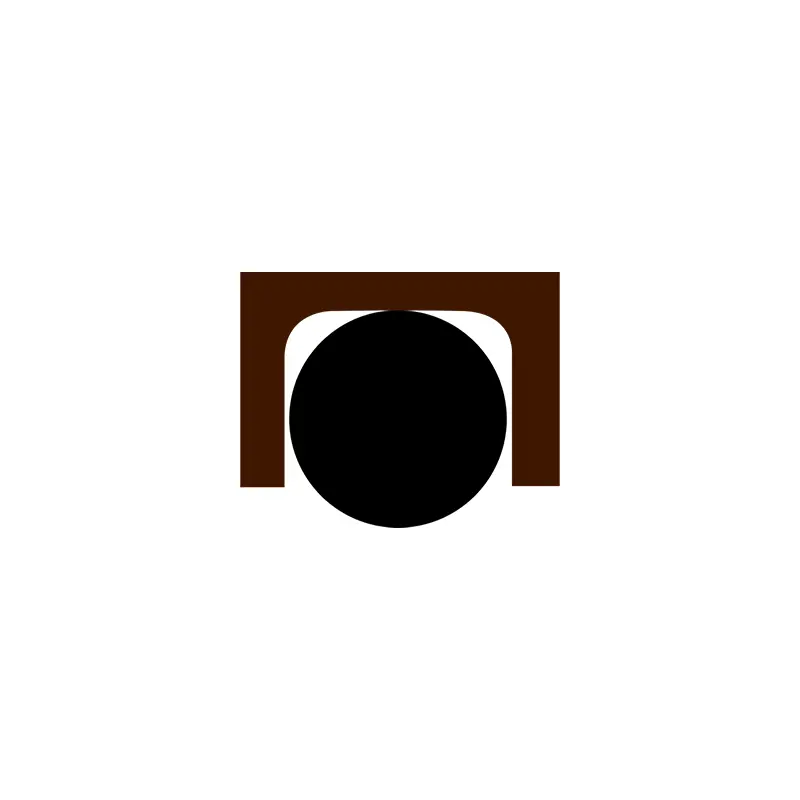

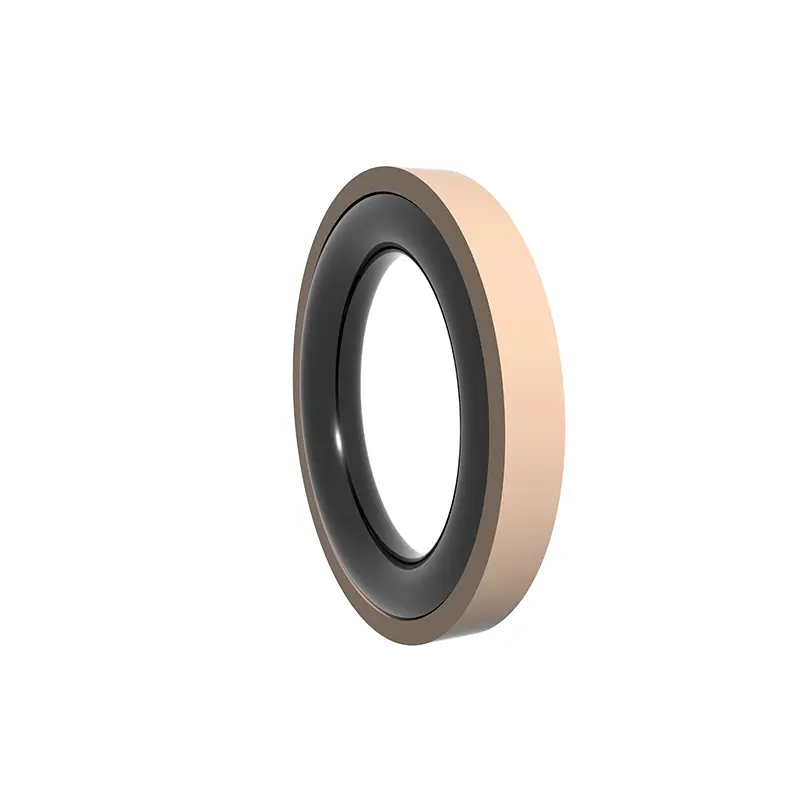

இந்த முத்திரை ஒரு PTFE C வடிவ சீல் மோதிரம் மற்றும் ஓ-ரிங் ஆகியவற்றைக் கொண்டுள்ளது. சீலிங் அடைய ஒரு கிளம்பிங் சக்தியை உருவாக்க ஓ-ரிங் முன் சுருக்கப்பட்டுள்ளது. முத்திரையின் கிளம்பிங் சக்தி அழுத்தத்தின் கீழ் அதிகரிக்கிறது, அதாவது, அதிக அழுத்தம், சிறந்த சீல். ஸ்லிப் வளையம் இரட்டை பக்க விலா எலும்பை ஏற்றுக்கொள்வதால், ஓ-ரிங் வெளியேற்றப்படாது, மேலும் உயர் அழுத்தத்தைத் தாங்கும்.
RC2873
RC2874

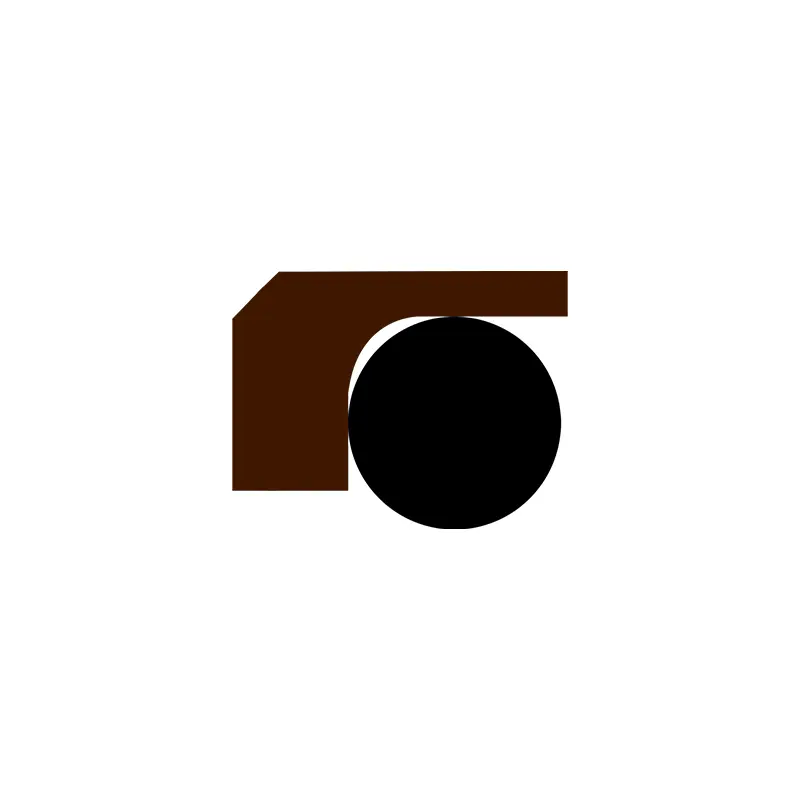

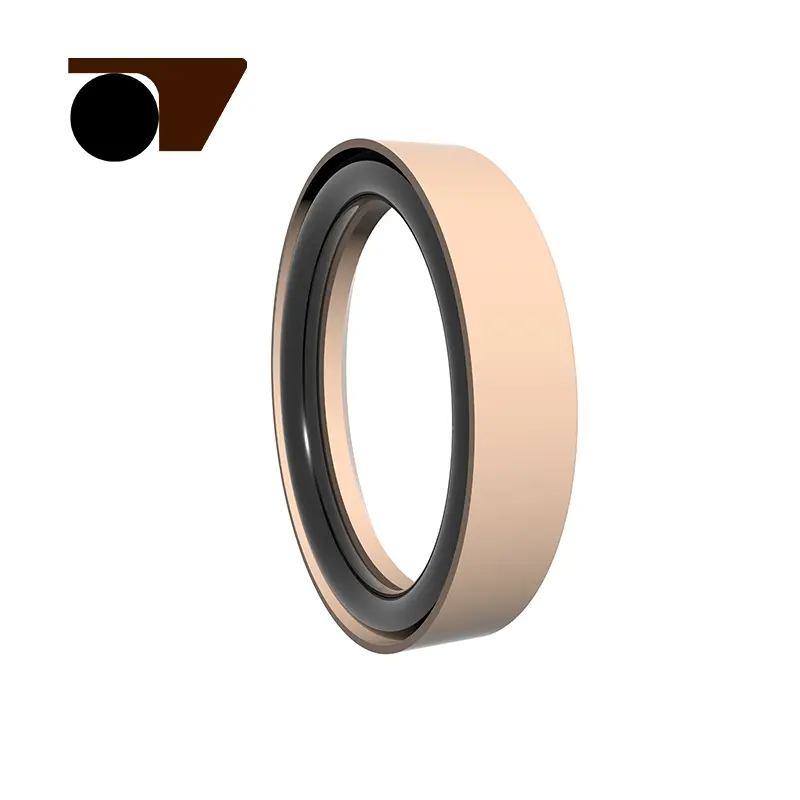

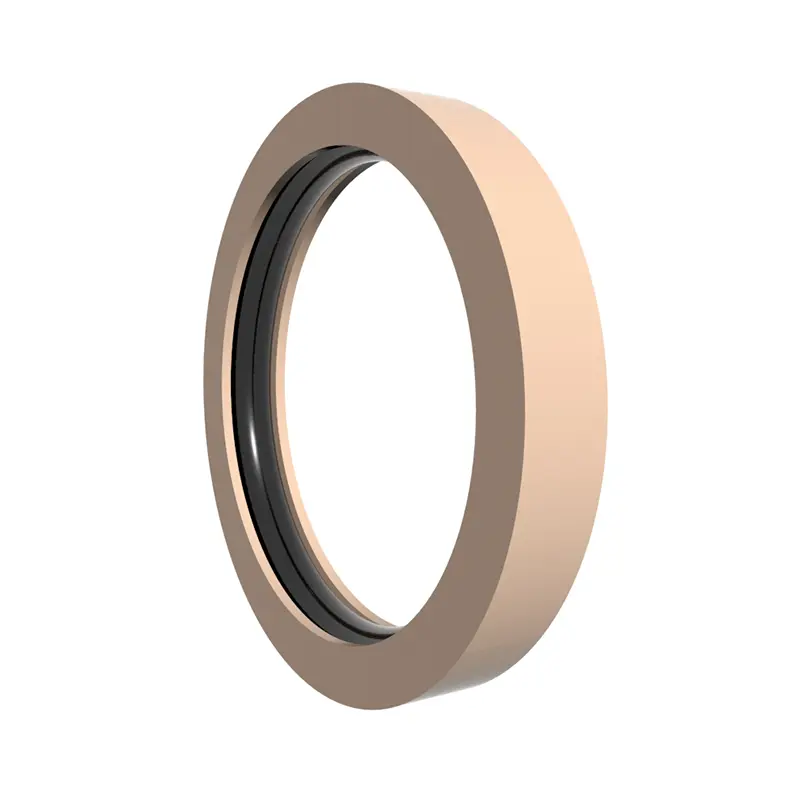

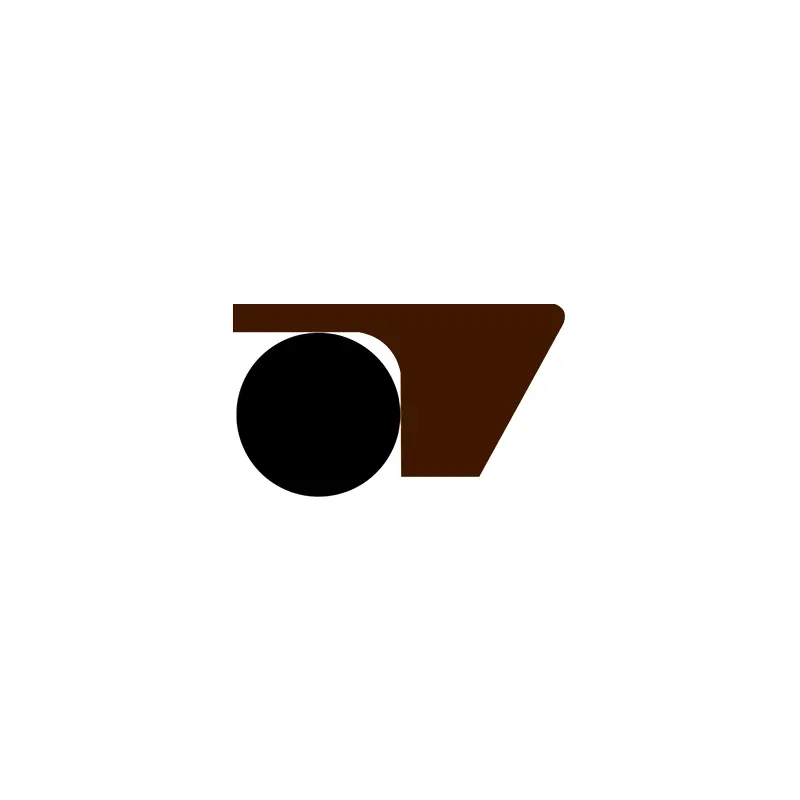

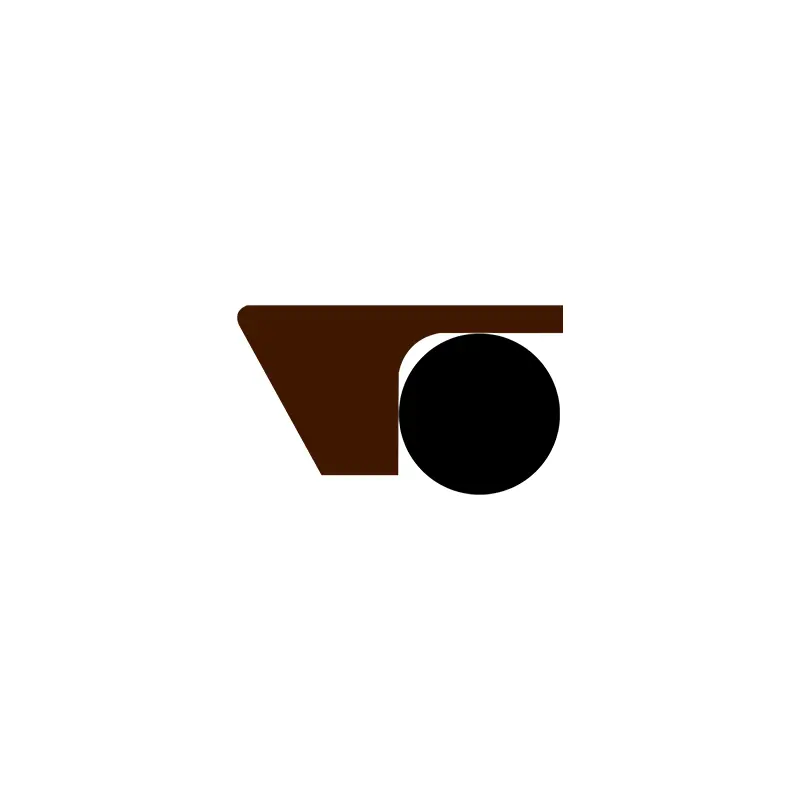

இந்த முத்திரை மாற்றியமைக்கப்பட்ட PTFE பொருள் மற்றும் ஓ-ரிங் ஆகியவற்றால் செய்யப்பட்ட கால் வடிவ சீல் வளையத்தால் ஆனது. சீலிங் அடைய ஒரு கிளம்பிங் சக்தியை உருவாக்க ஓ-ரிங் முன் சுருக்கப்பட்டுள்ளது. முத்திரையின் கிளம்பிங் சக்தி அழுத்தத்தின் கீழ் அதிகரிக்கிறது, அதாவது, அதிக அழுத்தம், சிறந்த சீல். ஸ்லிப் வளையம் ஒரு பக்க கால் வடிவ விலா கட்டமைப்பை ஏற்றுக்கொள்வதால், ஓ-ரிங் வெளியேற்றப்படாது, மேலும் அதிக மற்றும் அதி-உயர் அழுத்தத்தைத் தாங்கும்.
விவரக்குறிப்புகள்:

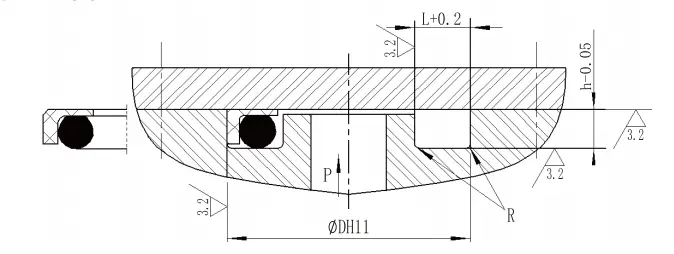

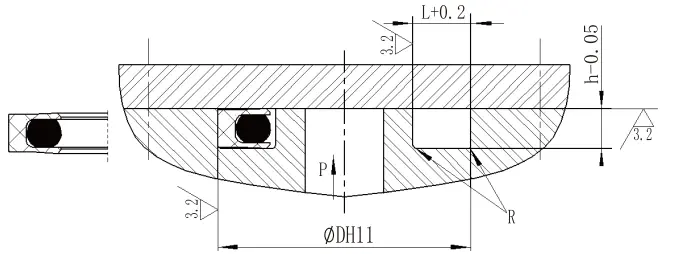

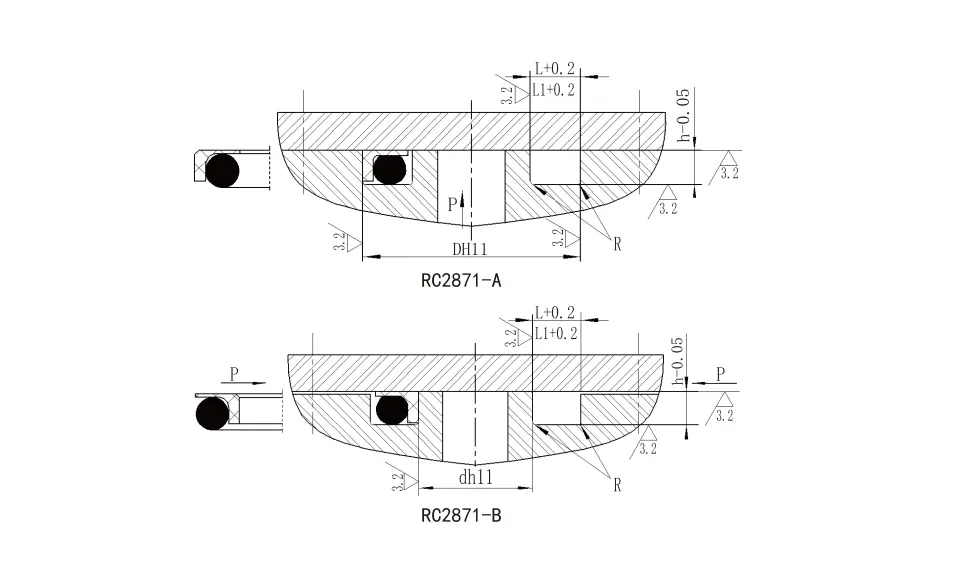

| RC2871-A உள் அழுத்த வகை விவரக்குறிப்புகள் (அளவுரு வரம்பிற்குள் உள்ள அனைத்து விவரக்குறிப்புகளும் கிடைக்கின்றன) | |||||
| வெளிப்புற விட்டம் வரம்பு டி எச் 11 |
பள்ளம் ஆழம் h-0.05 |
பள்ளம் அகலம் L+0.2 |
பள்ளம் அகலம்
எல் 1+0.2 அழுத்தம்> 80MPA |
வட்டமான மூலைகள் Rmax |
ஓ-ரிங் கம்பி விட்டம் dO |
| 12 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |
| RC2871-B வெளிப்புற அழுத்த வகை விவரக்குறிப்புகள் (அளவுரு வரம்பில் உள்ள அனைத்து விவரக்குறிப்புகளும் கிடைக்கின்றன) | |||||
| வெளிப்புற விட்டம் வரம்பு Dh11 | பள்ளம் ஆழம் h-0.05 |
பள்ளம் அகலம் L+0.2 |
பள்ளம் அகலம் எல் 1+0.2 அழுத்தம்> 80MPA |
வட்டமான மூலைகள் Rmax | ஓ-ரிங் கம்பி விட்டம் dO |
| 5 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |

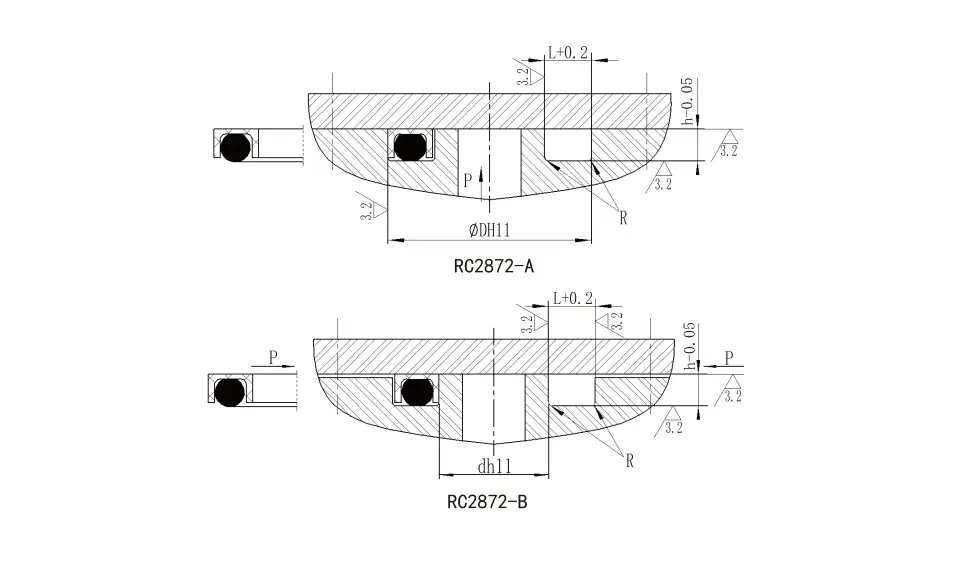

| RC2872-A உள் அழுத்த வகை விவரக்குறிப்புகள் (அளவுரு வரம்பிற்குள் உள்ள அனைத்து விவரக்குறிப்புகளும் கிடைக்கின்றன) | ||||
| வெளிப்புற விட்டம் வரம்பு டி எச் 11 |
பள்ளம் ஆழம் h-0.05 |
பள்ளம் அகலம் L+0.2 |
வட்டமான மூலைகள் Rmax |
ஓ-ரிங் கம்பி விட்டம் dO |
| 15 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 13.6 | 0.7 | 8.60 |
| RC2872-B வெளிப்புற அழுத்த வகை விவரக்குறிப்புகள் (அளவுரு வரம்பில் உள்ள அனைத்து விவரக்குறிப்புகளும் கிடைக்கின்றன) | ||||
| வெளிப்புற விட்டம் வரம்பு டி எச் 11 |
பள்ளம் ஆழம் h-0.05 |
பள்ளம் அகலம் L+0.2 |
வட்டமான மூலைகள் R |
ஓ-ரிங் கம்பி விட்டம் dO |
| 5 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 13.6 | 0.7 | 8.60 |
| வெளிப்புற விட்டம் வரம்பு IE11 |
பள்ளம் ஆழம் h-0.05 |
பள்ளம் அகலம் L+0.2 |
வட்டமான மூலைகள் Rmax |
ஓ-ரிங் கம்பி விட்டம் dO |
| 15 ~ 28 | 2.80 | 5.5 | 0.4 | 2.65 |
| 29 ~ 54 | 3.55 | 6.6 | 0.4 | 3.55 |
| 55 ~ 128 | 5.30 | 9.1 | 0.5 | 5.30 |
| 129 ~ 499 | 7.20 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 8.50 | 13.8 | 0.7 | 8.60 |
| வெளிப்புற விட்டம் வரம்பு IE11 |
பள்ளம் ஆழம் h-0.05 |
பள்ளம் அகலம் L+0.2 |
வட்டமான மூலைகள் Rmax |
ஓ-ரிங் கம்பி விட்டம் dO |
| 15 ~ 26 | 3.4 | 5.5 | 0.4 | 2.65 |
| 27 ~ 50 | 4.2 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 6.1 | 9.1 | 0.5 | 5.30 |
| 128 ~ 499 | 8.0 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 9.5 | 15.5 | 0.7 | 8.60 |

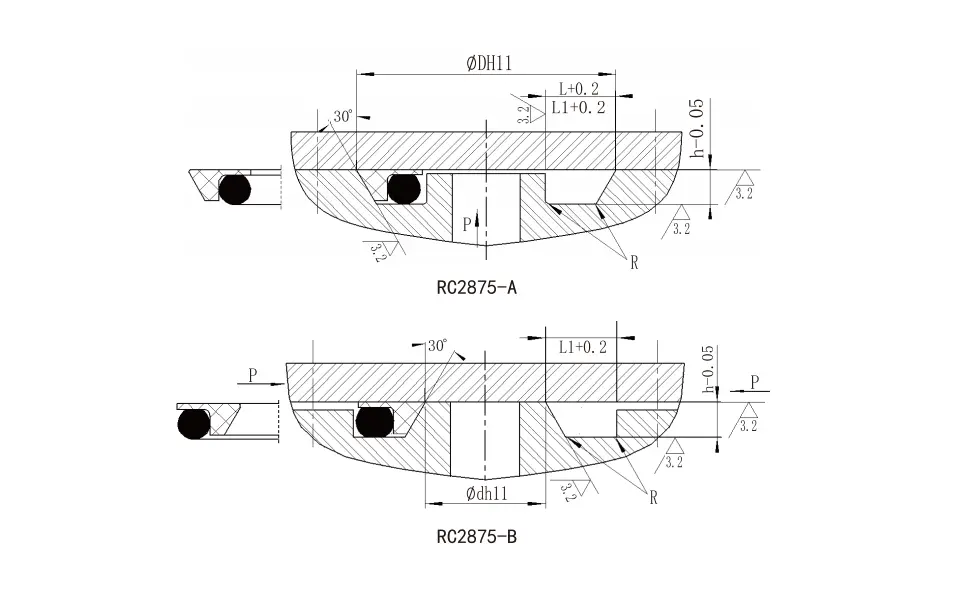

| RC2875-A உள் அழுத்த வகை விவரக்குறிப்புகள் (அளவுரு வரம்பில் உள்ள அனைத்து விவரக்குறிப்புகளும் கிடைக்கின்றன) | |||||
| வெளிப்புற விட்டம் வரம்பு டி எச் 11 |
பள்ளம் ஆழம் h-0.05 |
பள்ளம் அகலம் L+0.2 |
பள்ளம் அகலம் எல் 1+0.2 அழுத்தம்> 100MPA |
வட்டமான மூலைகள் Rmax |
ஓ-ரிங் கம்பி விட்டம் dO |
| 17 ~ 50 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| RC2875-B வெளிப்புற அழுத்த வகை விவரக்குறிப்புகள் (அளவுரு வரம்பில் உள்ள அனைத்து விவரக்குறிப்புகளும் கிடைக்கின்றன) | |||||
| வெளிப்புற விட்டம் வரம்பு டி எச் 11 |
பள்ளம் ஆழம் h-0.05 |
பள்ளம் அகலம் L+0.2 |
பள்ளம் அகலம் எல் 1+0.2 அழுத்தம்> 100MPA |
வட்டமான மூலைகள் Rmax |
ஓ-ரிங் கம்பி விட்டம் dO |
| 5 ~ 40 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 41 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| உயர் அழுத்த முடிவு ஃபிளாஞ்ச் முத்திரைகள் பொருந்தக்கூடிய பணி நிலைமைகள் | ||||
| சுயவிவரம் | மாதிரி | அழுத்தம் (MPa) |
வெப்பநிலை (℃) | ஊடகங்கள் |
 |
RC2871-A. | ≤300 | -35 ~+100 (பொருந்தும் ஓ-ரிங் என்.பி.ஆர்) | ஹைட்ராலிக் எண்ணெய், குழம்பு, நீர், எரிவாயு போன்றவை. |
| -20 ~+200 (பொருந்தும் ஓ-ரிங் எஃப்.கே.எம்) | ||||
 |
RC2871-B | ≤300 | -35 ~+100 (பொருந்தும் ஓ-ரிங் என்.பி.ஆர்) | ஹைட்ராலிக் எண்ணெய், குழம்பு, நீர், எரிவாயு போன்றவை. |
| -20 ~+200 (பொருந்தும் ஓ-ரிங் எஃப்.கே.எம்) | ||||
 |
RC2872-A. | ≤100 | -35 ~+100 (பொருந்தும் ஓ-ரிங் என்.பி.ஆர்) | ஹைட்ராலிக் எண்ணெய், குழம்பு, நீர், எரிவாயு போன்றவை. |
| -20 ~+200 (பொருந்தும் ஓ-ரிங் எஃப்.கே.எம்) | ||||
 |
RC2872-B | ≤100 | -35 ~+100 (பொருந்தும் ஓ-ரிங் என்.பி.ஆர்) | ஹைட்ராலிக் எண்ணெய், குழம்பு, நீர், எரிவாயு போன்றவை. |
| -20 ~+200 (பொருந்தும் ஓ-ரிங் எஃப்.கே.எம்) | ||||
 |
RC2873 | ≤200 | -35 ~+100 (பொருந்தும் ஓ-ரிங் என்.பி.ஆர்) | ஹைட்ராலிக் எண்ணெய், குழம்பு, நீர், எரிவாயு போன்றவை. |
| -20 ~+200 (பொருந்தும் ஓ-ரிங் எஃப்.கே.எம்) | ||||
 |
RC2874 | ≤300 | -35 ~+100 (பொருந்தும் ஓ-ரிங் என்.பி.ஆர்) | ஹைட்ராலிக் எண்ணெய், குழம்பு, நீர், எரிவாயு போன்றவை. |
| -20 ~+200 (பொருந்தும் ஓ-ரிங் எஃப்.கே.எம்) | ||||
 |
RC2875-A. | ≤300 | -35 ~+100 (பொருந்தும் ஓ-ரிங் என்.பி.ஆர்) | ஹைட்ராலிக் எண்ணெய், குழம்பு, நீர், எரிவாயு போன்றவை. |
| -20 ~+200 (பொருந்தும் ஓ-ரிங் எஃப்.கே.எம்) | ||||
 |
RC2875-B | ≤300 | -35 ~+100 (பொருந்தும் செவ்வக மோதிரம் NBR) | ஹைட்ராலிக் எண்ணெய், குழம்பு, நீர், எரிவாயு போன்றவை. |
| -20 ~+200 (பொருந்தும் செவ்வக வளையம் FKM) | ||||
 |
RC2879-A. | 105 | -35 ~+100 (பொருந்தும் செவ்வக மோதிரம் NBR) | ஹைட்ராலிக் எண்ணெய், குழம்பு, நீர், எரிவாயு போன்றவை. |
| -20 ~+200 (பொருந்தும் ஓ-ரிங் எஃப்.கே.எம்) | ||||
 |
RC2875-B | 105 | -35 ~+100 (பொருந்தும் ஓ-ரிங் என்.பி.ஆர்) -20 ~+200 (பொருந்தும் ஓ-ரிங் எஃப்.கே.எம்) |
ஹைட்ராலிக் எண்ணெய், குழம்பு, நீர், எரிவாயு போன்றவை. |
