அழுத்தம் எதிர்ப்பு எலும்புக்கூடு எண்ணெய் முத்திரைகளின் செயல்பாடு பொதுவாக மசகு எண்ணெய் கசிவைத் தடுக்க பரிமாற்ற பகுதிகளில் உள்ள வெளியீட்டு பாகங்களிலிருந்து உயவு தேவைப்படும் பகுதிகளை தனிமைப்படுத்துவதாகும்.

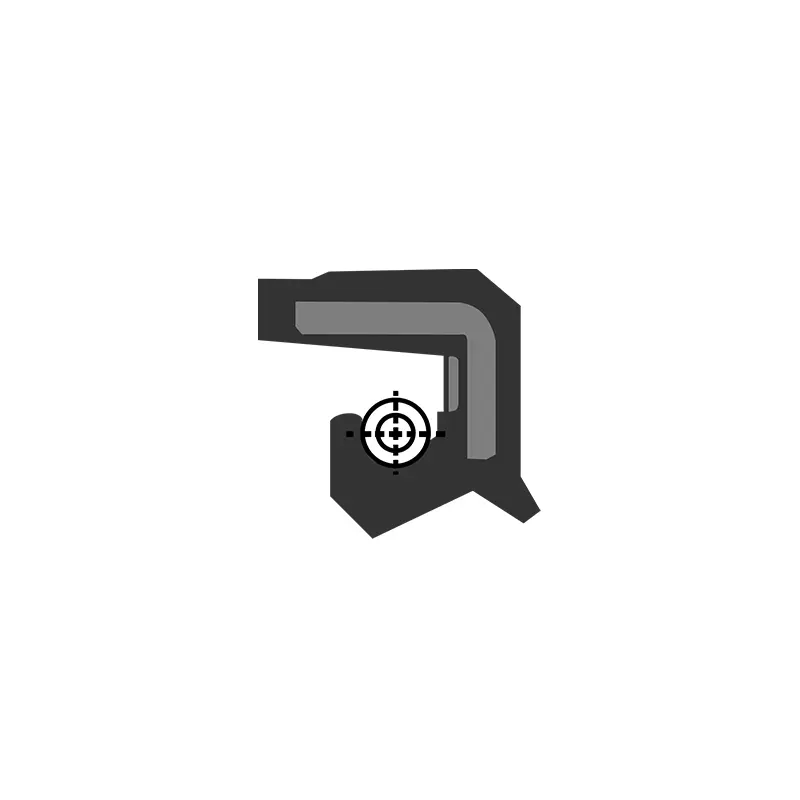

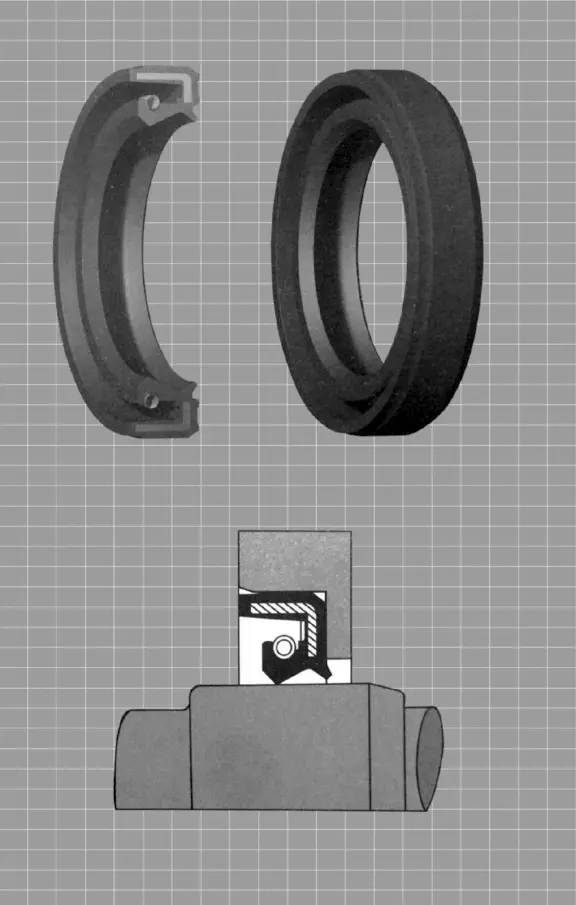

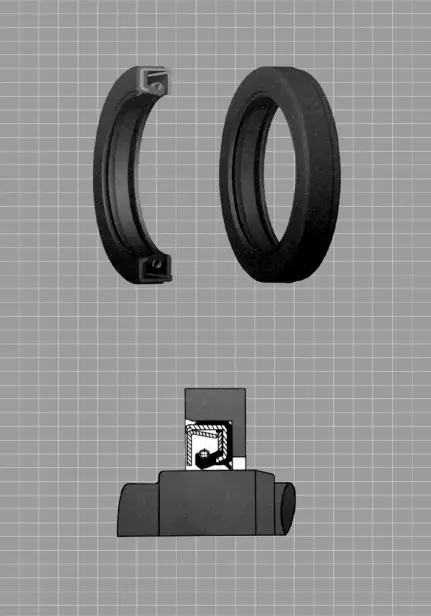

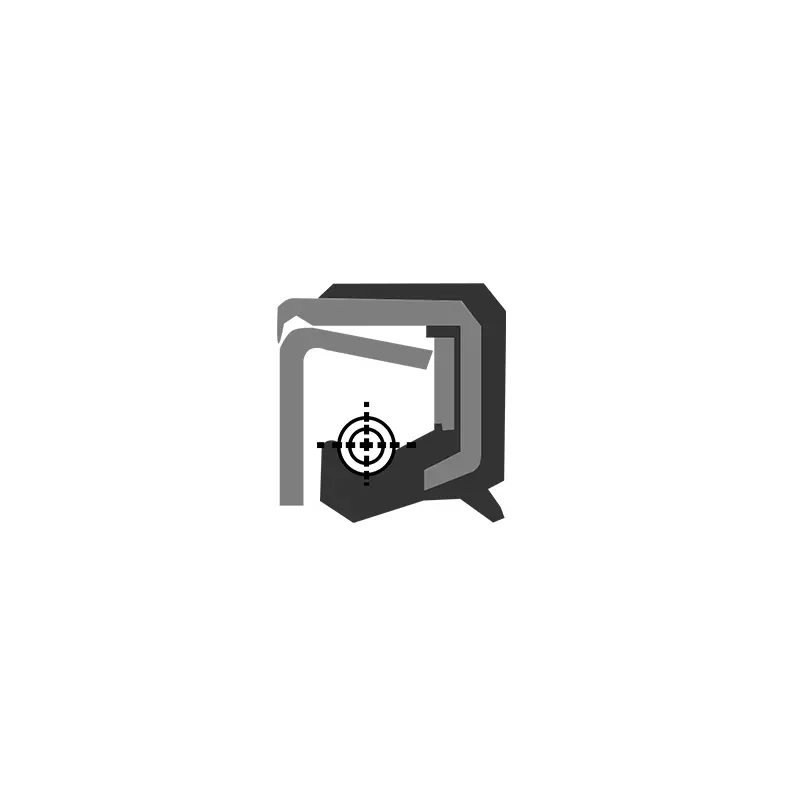

அழுத்தம் எதிர்ப்பு எலும்புக்கூடு எண்ணெய் முத்திரைகளின் அமைப்பு மூன்று பகுதிகளைக் கொண்டுள்ளது: உடல் சீல், எலும்புக்கூட்டை வலுப்படுத்துதல் மற்றும் சுய-இறுக்குதல் சுருள் வசந்தம். சீல் செய்யும் உடல் கீழே, இடுப்பு, வெட்டு விளிம்பு மற்றும் உதடு வெவ்வேறு பகுதிகளுக்கு ஏற்ப பிரிக்கப்பட்டுள்ளது. வழக்கமாக, இலவச நிலையில் உள்ள எலும்புக்கூடு எண்ணெய் முத்திரையின் உள் விட்டம் தண்டு விட்டம் விட சிறியது மற்றும் ஒரு குறிப்பிட்ட "குறுக்கீடு அளவு" உள்ளது. ஆகையால், எண்ணெய் முத்திரை இருக்கை இருக்கை மற்றும் தண்டு ஆகியவற்றில் எண்ணெய் முத்திரை செருகப்பட்ட பிறகு, எண்ணெய் முத்திரை கட்டிங் விளிம்பின் மீள் சக்தி மற்றும் சுய-இறுக்கும் சுருள் வசந்தத்தின் சுருக்கம் சக்தி ஆகியவை தண்டு மீது ஒரு ரேடியல் கிளாம்பிங் சக்தியை உருவாக்குகின்றன, இதனால் சிறந்த சீல் விளைவைப் பெறுகிறது. ஒட்டுமொத்த அழுத்தம்-எதிர்ப்பு எலும்புக்கூடு வடிவமைப்பு சிறிய உதடு சிதைவைக் கொண்டுள்ளது மற்றும் அழுத்தம் சூழ்நிலைகளில் சுழலும் தண்டுகளை சீல் செய்ய பயன்படுத்தப்படுகிறது.
தயாரிப்பு அம்சங்கள் மற்றும் பயன்பாடுகள்:
தயாரிப்பு நன்மைகள்:
மூன்று கட்டமைப்பு வடிவமைப்பு: முத்திரை உடல், வலுவூட்டப்பட்ட எலும்புக்கூடு மற்றும் சுய-இறுக்குதல் சுருள் வசந்தம் ஆகியவை சிறந்த சீல் விளைவை வழங்குகின்றன.
ரேடியல் கிளம்பிங் ஃபோர்ஸ்: விளிம்பு மீள் சக்தி மற்றும் வசந்த சுருக்கம் சக்தி ஆகியவை சிறந்த சீல் செயல்திறனை உறுதி செய்வதற்காக தண்டு மீது ரேடியல் கிளாம்பிங் சக்தியை உருவாக்குகின்றன.
அழுத்தம்-எதிர்ப்பு வடிவமைப்பு: ஒட்டுமொத்த அழுத்தம்-எதிர்ப்பு எலும்புக்கூடு உதடு சிதைவை சிறியதாக ஆக்குகிறது, இது உயர் அழுத்த சுழலும் தண்டு சீல் சந்தர்ப்பங்களுக்கு ஏற்றது.
பரந்த பொருந்தக்கூடிய தன்மை: உயவூட்டல் எண்ணெய் கசிவைத் தடுக்க பல்வேறு சுழலும் தண்டு முத்திரைகளுக்கு அழுத்தம் எதிர்ப்பு எலும்புக்கூடு எண்ணெய் முத்திரைகள் பொருத்தமானவை.
பயன்பாட்டு காட்சிகள்:
சுழலும் தண்டு முத்திரைகள்: உயவூட்டல் எண்ணெய் கசிவைத் தடுக்க அழுத்தம் சூழ்நிலைகளில் சுழலும் தண்டுகளுக்கு அழுத்தம் எதிர்ப்பு எலும்புக்கூடு எண்ணெய் முத்திரைகள் பயன்படுத்தப்படுகின்றன.
தொழில்துறை உபகரணங்கள்: இயந்திர பரிமாற்ற அமைப்புகள் மற்றும் ஹைட்ராலிக் அமைப்புகள் போன்ற உயவு தேவைப்படும் சீல் பகுதிகளுக்கு ஏற்றது.
ஆர்.சி.டி.சி.வி இரட்டை உதடு உயர் அழுத்த எலும்புக்கூடு எண்ணெய் முத்திரை
பொருள்: NBR நைட்ரைல் ரப்பர்
நடுத்தர: அடிப்படை ஹைட்ராலிக் எண்ணெய்
வேலை வெப்பநிலை ℃: -25 முதல் +100 வரை
வேகம்: -
வேலை அழுத்தம்: 0.3MPA
பொருள் கடினத்தன்மை: -

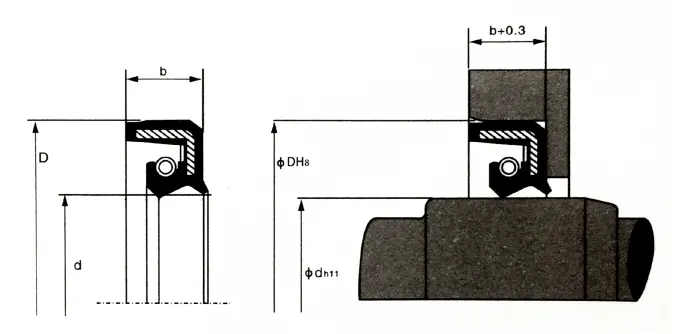

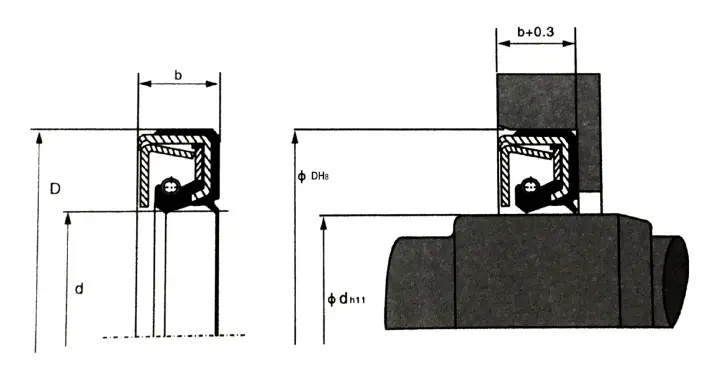

| மாதிரி | d | D | b | ஒழுங்கு மாதிரி |
|
மாதிரி | d | D | b | ஒழுங்கு மாதிரி |
| RCTCV | 7 | 20 | 7 | RCTCV-7 | RCTCV | 26 | 42 | 8 | RCTCV-26 | |
| RCTCV | 8 | 18 | 7 | RCTCV-8 | RCTCV | 27 | 47 | 11 | RCTCV-27 | |
| RCTCV | 8 | 22 | 7 | RCTCV-8A | RCTCV | 28 | 48 | 11 | RCTCV-28 | |
| RCTCV | 10 | 25 | 7 | RCTCV-10 | RCTCV | 30 | 42 | 7 | RCTCV-30 | |
| RCTCV | 12 | 25 | 7 | RCTCV-12 | RCTCV | 30 | 50 | 11 | RCTCV-30A | |
| RCTCV | 13 | 28 | 7 | RCTCV-13 | RCTCV | 32 | 52 | 11 | RCTCV-32 | |
| RCTCV | 14 | 28 | 7 | RCTCV-14 | RCTCV | 34 | 54 | 11 | RCTCV-34 | |
| RCTCV | 15 | 30 | 7 | RCTCV-15 | RCTCV | 35 | 55 | 11 | RCTCV-35 | |
| RCTCV | 16 | 30 | 7 | RCTCV-16 | RCTCV | 38 | 58 | 11 | RCTCV-38 | |
| RCTCV | 17 | 35 | 8 | RCTCV-17 | RCTCV | 40 | 62 | 11 | RCTCV-40 | |
| RCTCV | 18 | 35 | 8 | RCTCV-18 | RCTCV | 42 | 65 | 12 | RCTCV-42 | |
| RCTCV | 19 | 35 | 8 | RCTCV-19 | RCTCV | 45 | 68 | 12 | RCTCV-45 | |
| RCTCV | 20 | 32 | 8 | RCTCV-20 | RCTCV | 48 | 70 | 12 | RCTCV-48 | |
| RCTCV | 20 | 40 | 11 | RCTCV-20A | RCTCV | 50 | 72 | 12 | RCTCV-50 | |
| RCTCV | 22 | 35 | 8 | RCTCV-22 | RCTCV | 52 | 75 | 12 | RCTCV-52 | |
| RCTCV | 22 | 42 | 11 | RCTCV-22A | RCTCV | 55 | 78 | 12 | RCTCV-55 | |
| RCTCV | 23 | 42 | 11 | RCTCV-23 | RCTCV | 58 | 80 | 12 | RCTCV-58 | |
| RCTCV | 24 | 40 | 8 | RCTCV-24 | RCTCV | 60 | 82 | 12 | RCTCV-60 | |
| RCTCV | 25 | 40 | 8 | RCTCV-25 | RCTCV | 62 | 85 | 12 | RCTCV-62 | |
| RCTCV | 25 | 45 | 11 | RCTCV-25A |
|
|
|
|
|
கண்ணோட்டம்: ஒட்டுமொத்த அழுத்தம்-எதிர்ப்பு எலும்புக்கூடு வடிவமைப்பு, சிறிய உதடு சிதைவு, அழுத்தம்-வெளிப்படும் சூழ்நிலைகளில் சுழலும் தண்டுகளை சீல் செய்யப் பயன்படுகிறது.
பொருள்: NBR நைட்ரைல் ரப்பர்
நடுத்தர: பெட்ரோலிய அடிப்படையிலான ஹைட்ராலிக் எண்ணெய்
வேலை வெப்பநிலை ℃: -25 முதல் +100 வரை
வேகம்: -
வேலை அழுத்தம்: 1MPA
பொருள் கடினத்தன்மை: -
| மாதிரி | d | D | b | ஒழுங்கு மாதிரி |
|
மாதிரி | d | D | b | ஒழுங்கு மாதிரி |
| RCTCV | 25 | 45 | 11 | RCTCV-25 | RCTCV | 75 | 100 | 13 | RCTCV-75 | |
| RCTCV | 28 | 48 | 11 | RCTCV-28 | RCTCV | 80 | 105 | 13 | RCTCV-80 | |
| RCTCV | 30 | 50 | 11 | RCTCV-30 | RCTCV | 85 | 110 | 13 | RCTCV-85 | |
| RCTCV | 32 | 52 | 11 | RCTCV-32 | RCTCV | 90 | 115 | 13 | RCTCV-90 | |
| RCTCV | 34 | 54 | 11 | RCTCV-34 | RCTCV | 95 | 120 | 13 | RCTCV-95 | |
| RCTCV | 35 | 55 | 11 | RCTCV-35 | RCTCV | 100 | 125 | 13 | RCTCV-100 | |
| RCTCV | 38 | 58 | 11 | RCTCV-38 | RCTCV | 105 | 135 | 14 | RCTCV-105 | |
| RCTCV | 40 | 62 | 11 | RCTCV-40 | RCTCV | 110 | 140 | 14 | RCTCV-110 | |
| RCTCV | 42 | 65 | 12 | RCTCV-42 | RCTCV | 115 | 145 | 14 | RCTCV-115 | |
| RCTCV | 45 | 68 | 12 | RCTCV-45 | RCTCV | 120 | 150 | 14 | RCTCV-120 | |
| RCTCV | 48 | 70 | 12 | RCTCV-48 | RCTCV | 125 | 155 | 14 | RCTCV-125 | |
| RCTCV | 50 | 72 | 12 | RCTCV-50 | RCTCV | 130 | 160 | 14 | RCTCV-1330 | |
| RCTCV | 55 | 78 | 12 | RCTCV-55 | RCTCV | 140 | 170 | 14 | RCTCV-140 | |
| RCTCV | 60 | 82 | 12 | RCTCV-60 | RCTCV | 150 | 180 | 14 | RCTCV-150 | |
| RCTCV | 62 | 85 | 12 | RCTCV-62 | RCTCV | 170 | 200 | 16 | RCTCV-170 | |
| RCTCV | 65 | 90 | 13 | RCTCV-65 | RCTCV | 190 | 225 | 16 | RCTCV-190 | |
| RCTCV | 70 | 95 | 13 | RCTCV-70 |
|
|
|
|
|
