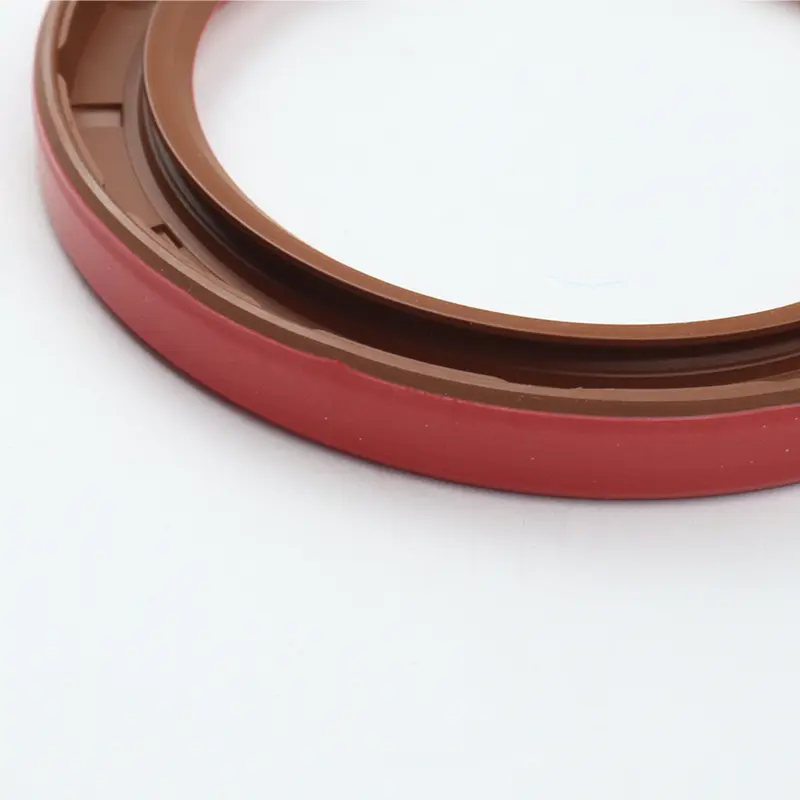

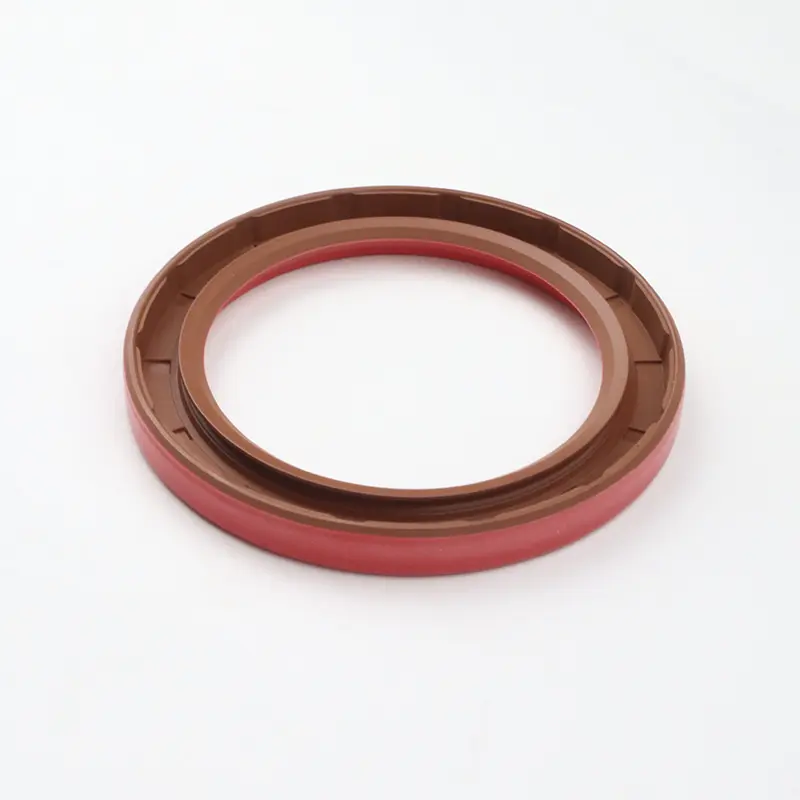

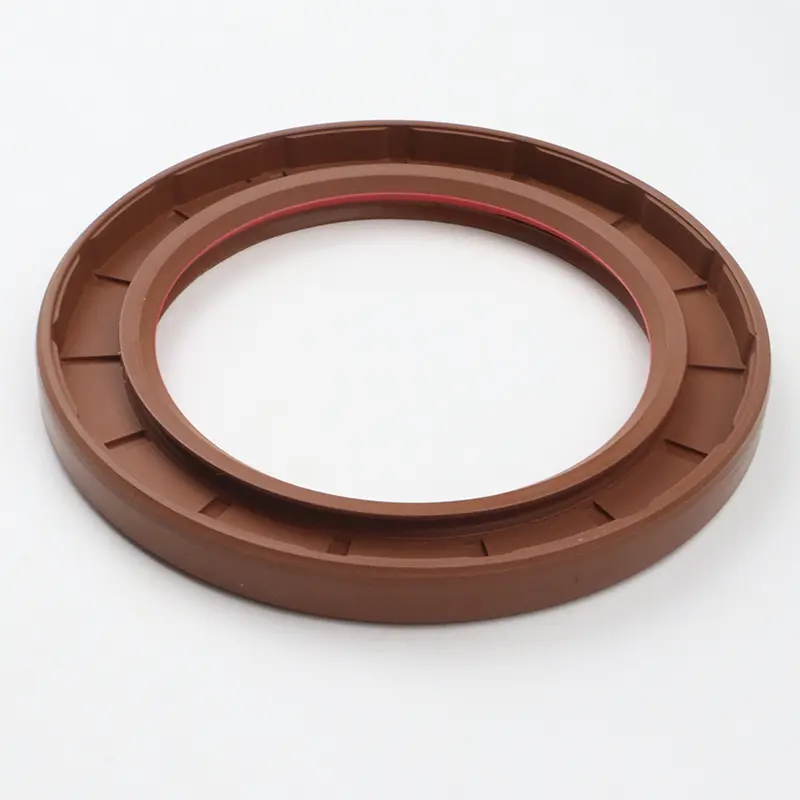

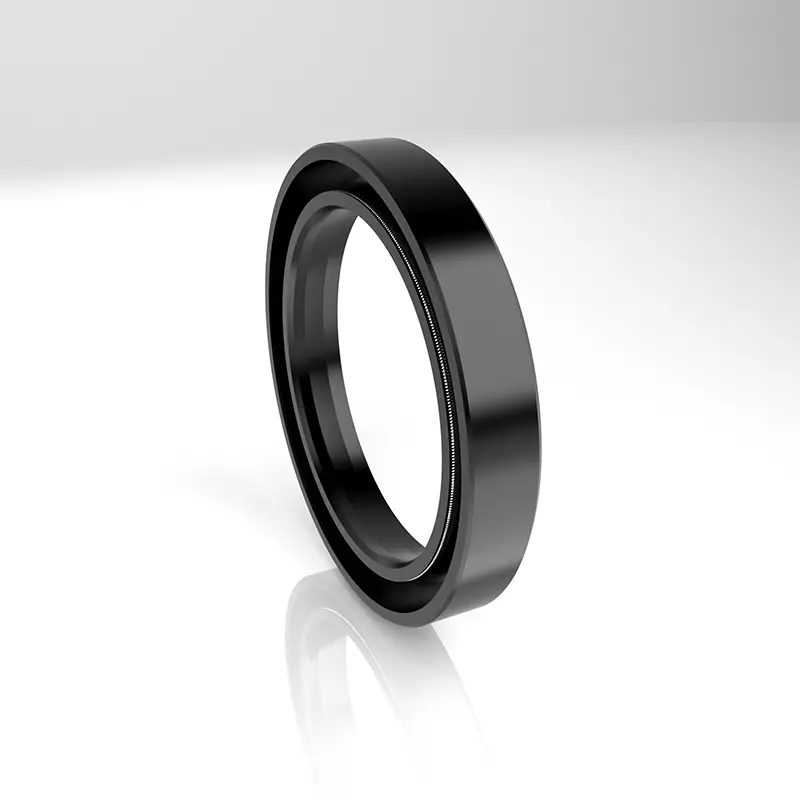

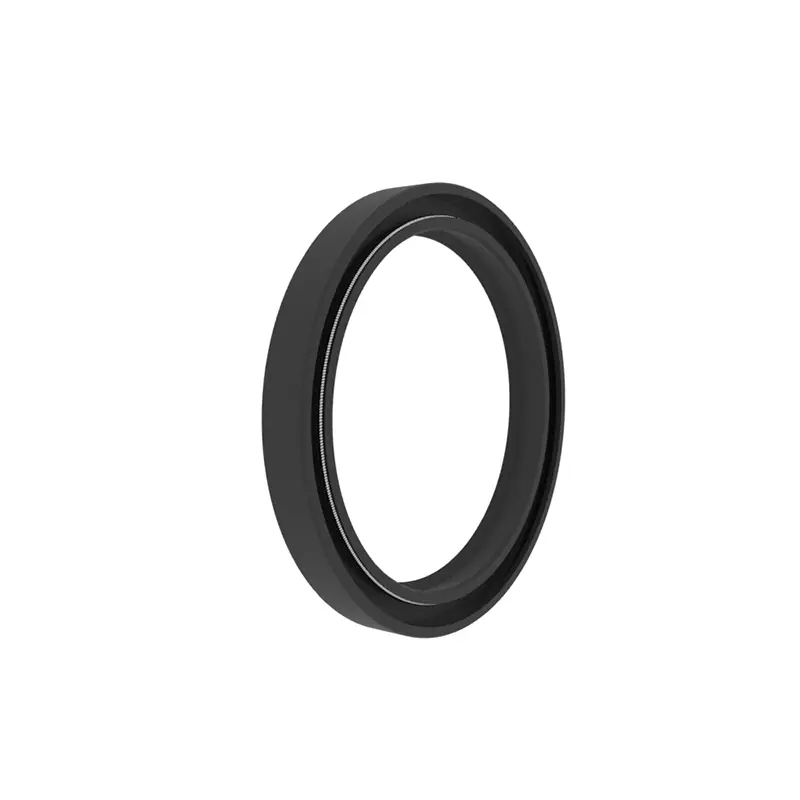

சுழலும் தண்டு உதடு முத்திரைகள், பொதுவாக எண்ணெய் முத்திரைகள் என அழைக்கப்படுகின்றன, அவை சுழலும் தாங்கி இருக்கையில் நிறுவப்பட்டு சுழலும் தண்டு மூலம் தொடர்புடைய இயக்கத்தை உருவாக்குகின்றன. உலோக சட்டகம் ஒரு துணைப் பாத்திரத்தை வகிக்கிறது, மேலும் மசகு எண்ணெய் கசிவு மற்றும் வெளிப்புற அழுக்கு ஊடுருவலைத் தடுக்க வசந்தம் சீல் உதட்டிற்கு ரேடியல் ப்ரீலோட் பயன்படுத்துகிறது.

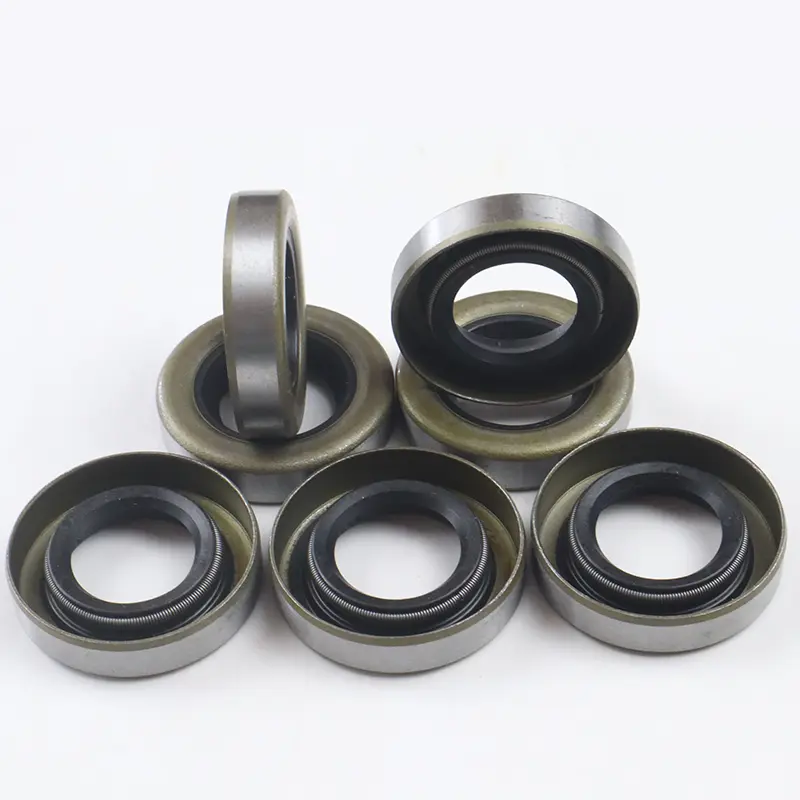

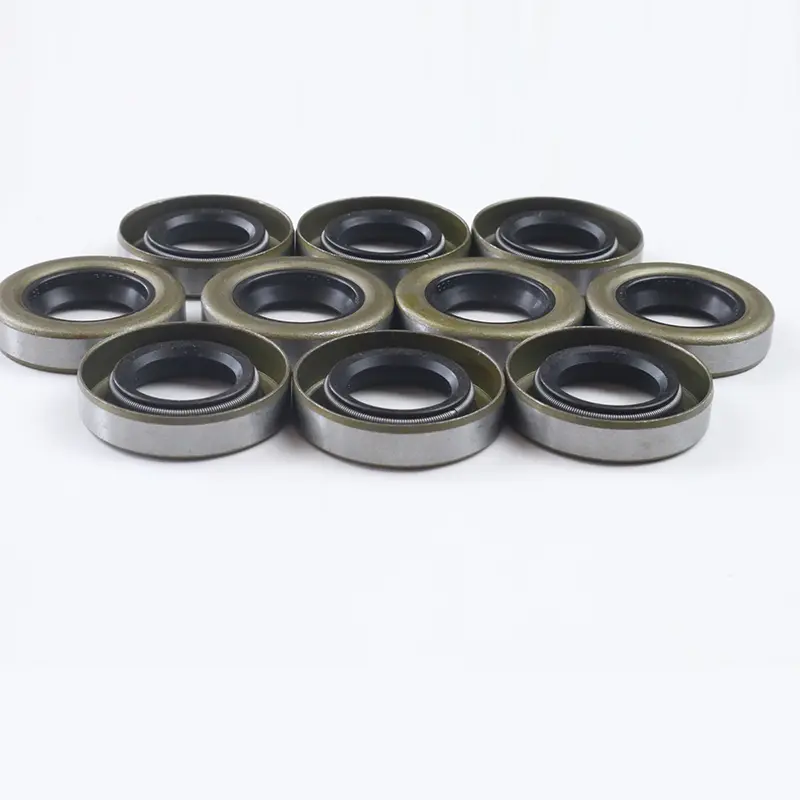

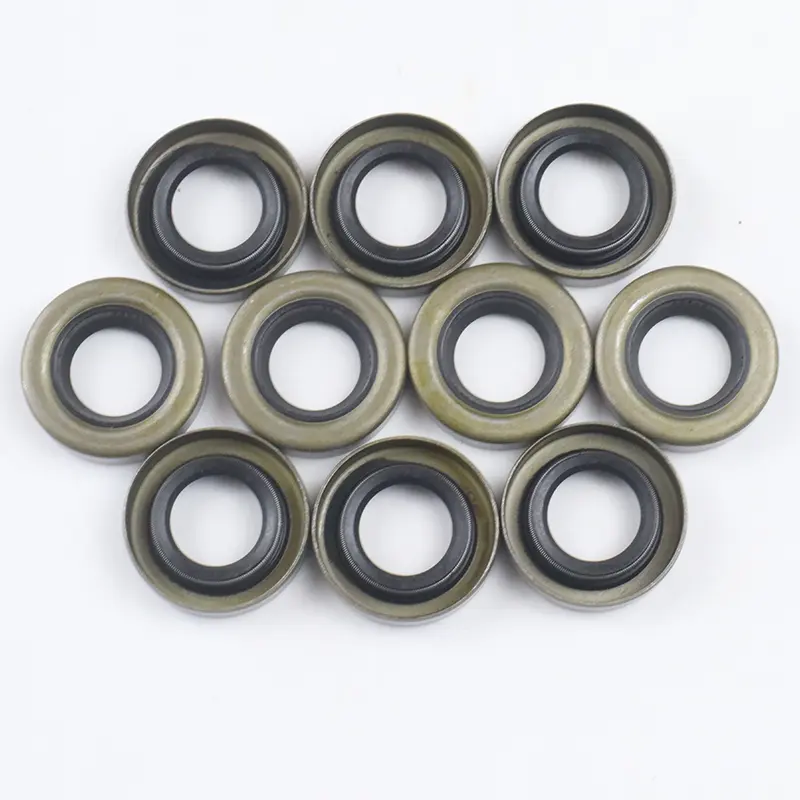

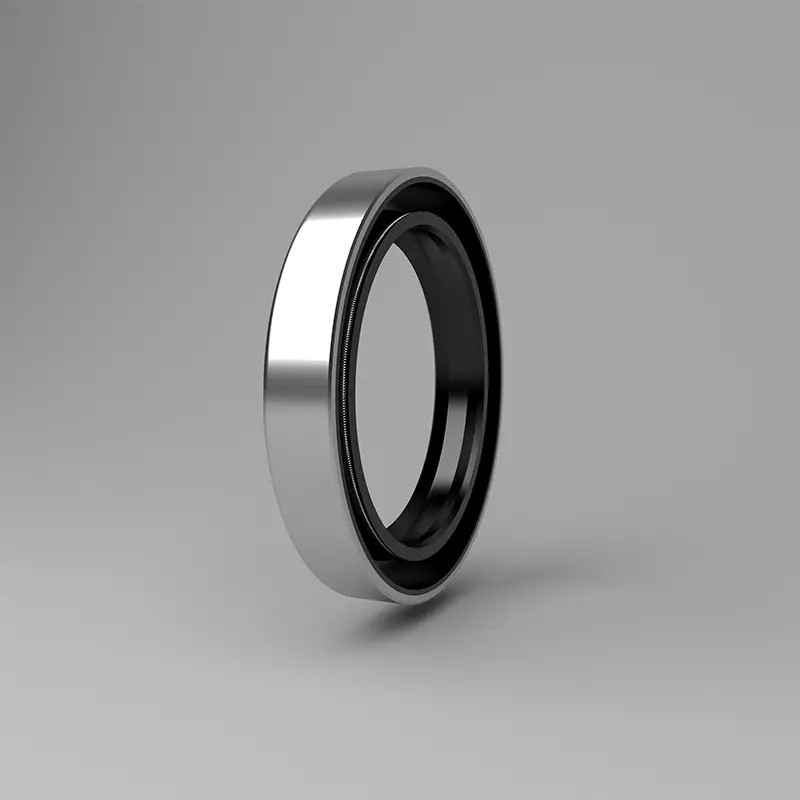

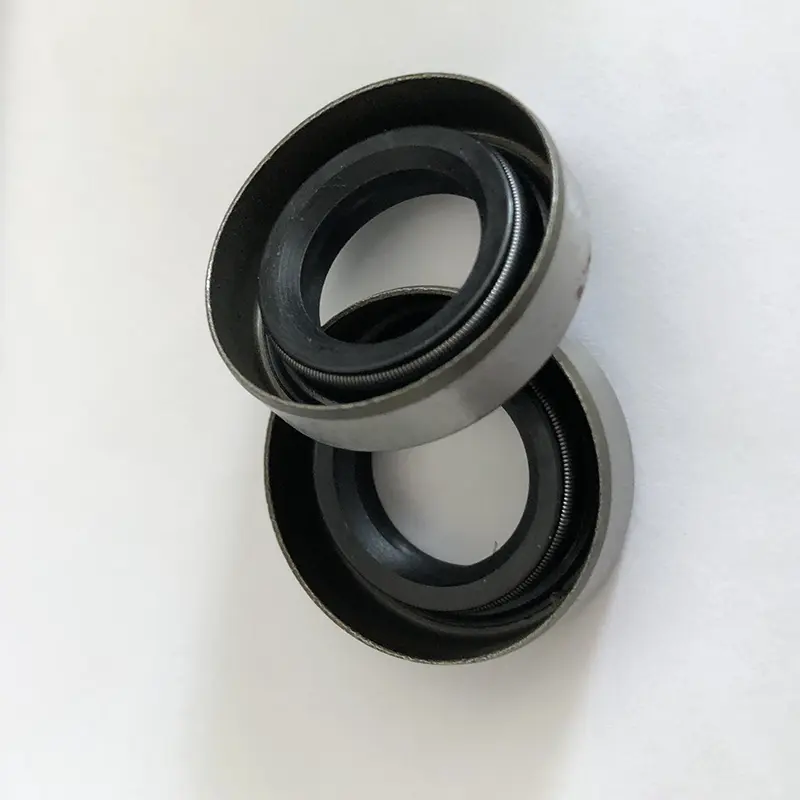

TC/SC/TB/SB எண்ணெய் முத்திரைகள் உலோக எலும்புக்கூடுகள், நீரூற்றுகள் மற்றும் ரப்பர் உடல்களால் ஆனவை. உலோக எலும்புக்கூடு ஒரு துணைப் பாத்திரத்தை வகிக்கிறது, மேலும் வசந்தம் சீல் உதட்டுக்கு ரேடியல் சக்தியைப் பயன்படுத்துகிறது. TC/TB க்கு தூசி-ஆதாரம் கொண்ட துணை உதடுகள் பொருத்தப்பட்டுள்ளன, அவை ஒரு பக்கத்தில் சீல் நடுத்தர மற்றும் மறுபுறம் தூசி இருக்கும் சந்தர்ப்பங்களுக்கு ஏற்றவை. காசநோய்/எஸ்.பி என்பது ஒரு உலோக வெளிப்புற வட்டம், இது எண்ணெய் முத்திரையை குழியில் மிகவும் உறுதியாகவும் துல்லியமாகவும் ஆக்குகிறது, ஆனால் குறைந்த பாகுத்தன்மை மற்றும் வாயு ஊடகத்திற்கான வெளிப்புற வட்டத்தின் சீல் திறன் குறைவாகவே உள்ளது. நிறுவலின் போது வெளிப்புற வட்டத்தில் முத்திரை குத்த பயன்படும் மெழுகுவர்த்தியைப் பயன்படுத்த பரிந்துரைக்கப்படுகிறது.
ஆர்.சி.டி.சி.வி இரட்டை-உதடு உயர் அழுத்த எலும்புக்கூடு எண்ணெய் முத்திரையின் செயல்பாடு பொதுவாக எண்ணெய் கசிவைத் தடுக்க வெளியீட்டு பகுதிகளிலிருந்து பரிமாற்ற பாகங்களில் உயவு தேவைப்படும் பகுதிகளை தனிமைப்படுத்துவதாகும்.

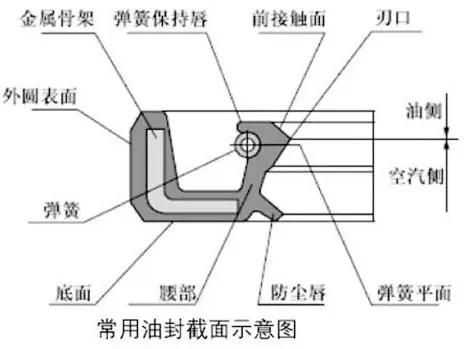

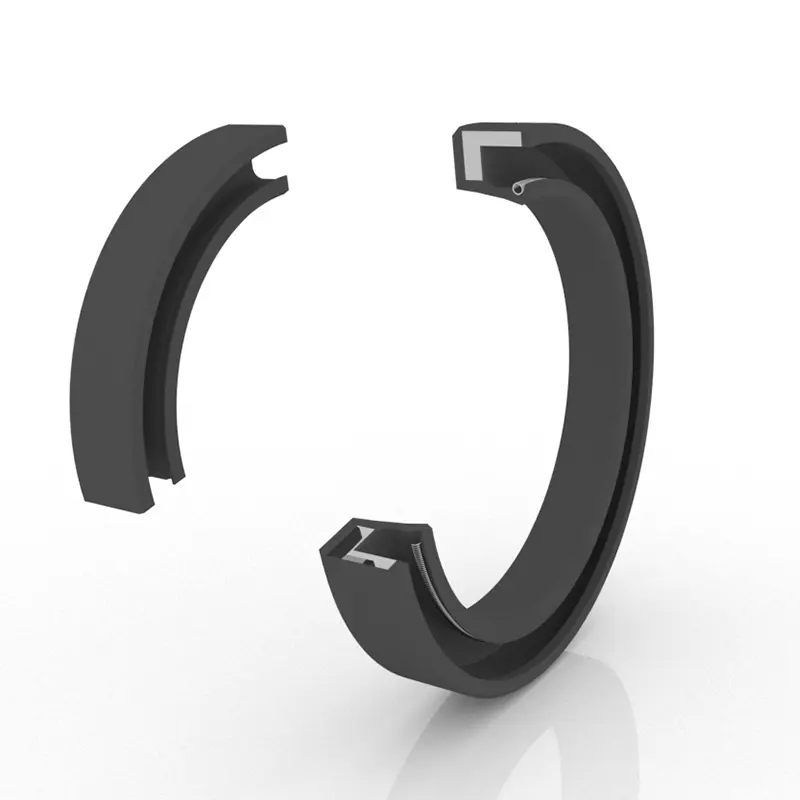

எலும்புக்கூடு எண்ணெய் முத்திரை அமைப்பு மூன்று பகுதிகளைக் கொண்டுள்ளது: உடல் சீல், எலும்புக்கூட்டை வலுப்படுத்துதல் மற்றும் சுய-இறுக்குதல் சுருள் வசந்தம். சீல் செய்யும் உடல் கீழே, இடுப்பு, வெட்டு விளிம்பு மற்றும் உதடு வெவ்வேறு பகுதிகளுக்கு ஏற்ப பிரிக்கப்பட்டுள்ளது. வழக்கமாக, இலவச நிலையில் உள்ள எலும்புக்கூடு எண்ணெய் முத்திரையின் உள் விட்டம் தண்டு விட்டம் விட சிறியது, மேலும் ஒரு குறிப்பிட்ட "குறுக்கீடு அளவு" உள்ளது. ஆகையால், எண்ணெய் முத்திரை இருக்கை இருக்கை மற்றும் தண்டு ஆகியவற்றில் எண்ணெய் முத்திரை செருகப்படும்போது, எண்ணெய் முத்திரை விளிம்பின் மீள் சக்தியும், சுய-இறுக்கும் சுருள் வசந்தத்தின் சுருக்க சக்தியும் தண்டு மீது ஒரு ரேடியல் கிளாம்பிங் சக்தியை உருவாக்குகின்றன, இதன் மூலம் சிறந்த சீல் விளைவைப் பெறுகின்றன.
ஆர்.சி.டி.சி.என் இரட்டை-உதட்டு உயர் அழுத்த எண்ணெய் முத்திரை ஒட்டுமொத்த அழுத்தம்-எதிர்ப்பு எலும்புக்கூடு வடிவமைப்பைக் கொண்டுள்ளது, சிறிய உதடு சிதைவுடன், மற்றும் அழுத்தம்-வெளிப்படும் சூழ்நிலைகளில் சுழலும் தண்டுகளை முத்திரையிட பயன்படுகிறது.
தயாரிப்பு அம்சங்கள் மற்றும் பயன்பாடுகள்:
சுழலும் தண்டு உதடு முத்திரைகள் நிறுவல் அமைப்பு மற்றும் தேவைகள்
1. தண்டு பொருள்: கார்பன் எஃகு மற்றும் துருப்பிடிக்காத எஃகு பொதுவாகப் பயன்படுத்தப்படுகின்றன. குரோம் முலாம், HRC40-45, அதிவேகத்தில் பயன்படுத்தப்படுகிறது.
2. சுழலும் தண்டு மற்றும் பள்ளத்தின் வடிவமைப்பு: தண்டு மேற்பரப்பு மென்மையானது மற்றும் பர்ஸ் அகற்றப்படும். சுழல் செயலாக்க மதிப்பெண்கள் ஒரு உந்தி விளைவை உருவாக்கி கசிவை ஏற்படுத்தும். RA0.1-0.5UM இன் மேற்பரப்பு கடினத்தன்மையுடன் எண்ணெய் முத்திரை நிறுவல் பகுதியை அரைக்க பரிந்துரைக்கப்படுகிறது. வேகம் அதிகரிக்கும் போது அது மென்மையாகிறது.
நிறுவல் மற்றும் பிரித்தெடுக்கும் தேவைகளுக்கு, தண்டு மற்றும் பள்ளம் சாம்ஃபர் அல்லது வட்டமானது. புள்ளிவிவரங்கள் 1 மற்றும் 2 இல் காட்டப்பட்டுள்ளபடி.

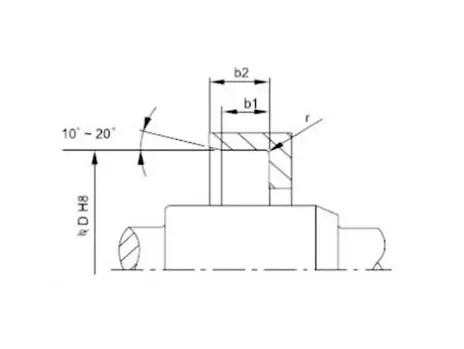

படம் 1 பள்ளம் சேம்பர் வடிவமைப்பு
| சீல் உயரம் b | பி 1 (0.85xB) மிமீ | பி 2 (பி+0.3) மிமீ | r அதிகபட்சம். |
| 7 | 5.95 | 7.3 | 0.5 |
| 8 | 6.80 | 8.3 | 0.5 |
| 10 | 8.50 | 10.3 | 0.5 |
| 12 | 10.30 | 12.3 | 0.7 |
| 15 | 12.75 | 15.3 | 0.7 |
| 20 | 17.00 | 20.3 | 0.7 |

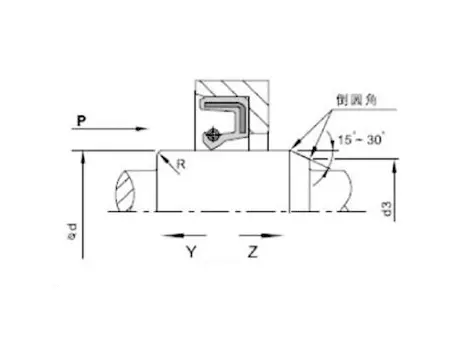

படம் 2 சுழலும் தண்டு சாம்ஃபர் வடிவமைப்பு
| d | டி 3 | R |
|
d | டி 3 | R |
| <10 | டி -1.5 | 2 | 70 ~ 95 | டி -4.5 | 5 | |
| 10 ~ 20 | டி -2.0 | 2 | 95 ~ 130 | டி -5.5 | 6 | |
| 20 ~ 30 | டி -2.5 | 3 | 130 ~ 240 | டி -7.0 | 8 | |
| 30 ~ 40 | டி -3.0 | 3 | 240 ~ 500 | டி -11.0 | 12 | |
| 40 ~ 50 | டி -3.5 | 4 | 500 ~ 800 | டி -14.0 | 14 | |
| 50 ~ 70 | டி -4.0 | 4 | 800 ~ 1250 | டி -18.0 | 16 |

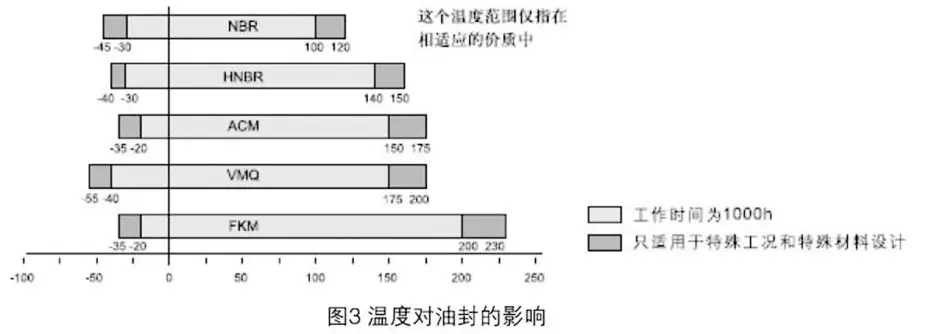

சுழலும் தண்டு உதடு முத்திரைகள் சீல் விளைவை பாதிக்கும் டஜன் கணக்கான காரணிகள் உள்ளன. எண்ணெய் முத்திரையின் பொருள் மற்றும் கட்டமைப்பிற்கு மேலதிகமாக, நடுத்தர, வெப்பநிலை, அழுத்தம், உயவு, வேகம், கடினத்தன்மை போன்ற பிற காரணிகளும் சீல் விளைவை நேரடியாக பாதிக்கின்றன, மேலும் இந்த காரணிகள் பெரும்பாலும் ஒருவருக்கொருவர் தொடர்பு கொள்கின்றன. பின்வரும் விளக்கப்படம் பயனர் குறிப்புக்கு மட்டுமே.
சுழலும் தண்டு உதடு முத்திரைகளை நிறுவுதல்: கவனமாக நிறுவல் என்பது எண்ணெய் முத்திரை நன்றாக வேலை செய்ய ஒரு முன்நிபந்தனை.
| நிறுவல் வரைபடம் (குழி நிறுவல்) | ||
| சரியான நிறுவல் முறை | பொருந்தக்கூடிய பணி நிபந்தனைகள் | தவறான நிறுவல் முறை |
 |
எண்ணெய் முத்திரையின் இறுதி முகம் குழியின் இறுதி முகத்துடன் பறிக்கும்போது மட்டுமே இது பொருந்தும். அழுத்தும் சாதனம் விரைவாக நகரும்போது, எண்ணெய் முத்திரையை நேராக வைக்க வேண்டும், இல்லையெனில் அது அழுத்தப்படலாம். |
|
 |
எண்ணெய் முத்திரையின் இறுதி முகம் குழியின் இறுதி முகத்தை விட குறைவாக இருப்பது சூழ்நிலைக்கு ஏற்றது. அழுத்தும் சாதனம் வேகமாக நகரும் போது, எண்ணெய் முத்திரையும் நன்கு நிலைநிறுத்தலாம். இருப்பினும், இந்த வகை கட்டமைப்பு பொருத்துதலில் ரேடியல் பொருத்துதல் இல்லை, எனவே தட்டையான தட்டின் அச்சு செங்குத்துத்தன்மை மற்றும் அழுத்தும் சாதனத்தின் அழுத்தம் தண்டு ஆகியவை ஒரு குறிப்பிட்ட துல்லியத்தை அடைய வேண்டும். |
 |
 |
எண்ணெய் முத்திரையின் இறுதி முகம் குழியின் இறுதி முகத்தை விட குறைவாக இருக்கும் சூழ்நிலைக்கு பொருந்தும். அழுத்தும் சாதனம் விரைவாக நகரும் போது, எண்ணெய் முத்திரை சரியாக வைக்கப்படுவதை உறுதி செய்வது அவசியம், இல்லையெனில் அது அழுத்தப்படலாம். |
 |
 |
அழுத்தம் உபகரணங்கள் இல்லாமல் பராமரிப்பு அல்லது எளிய நிறுவல் நிலைமைகளுக்கு மட்டுமே இது பொருத்தமானது. நிறுவல் செயல்முறையை முற்றிலும் ஒரே மாதிரியாக அழுத்த முடியாது என்பதால், பல்வேறு நிறுவல் சிக்கல்கள் தவிர்க்க முடியாமல் நிகழும். இது முக்கியமாக நிறுவலின் போது ரேடியல் விலகலைத் தடுப்பதாகும், இது எண்ணெய் முத்திரையின் சிதைவை ஏற்படுத்தக்கூடும், அல்லது நிறுவலின் போது இடைநிறுத்தங்களால் ஏற்படும் எண்ணெய் முத்திரை இனச்சேர்க்கை பகுதிக்கு (வெளிப்புற வட்டம்) ரப்பர் வெளியேற்ற சேதம் ஏற்படலாம். எனவே, இந்த நிறுவல் முறை பொதுவாக பரிந்துரைக்கப்படவில்லை. |
 |

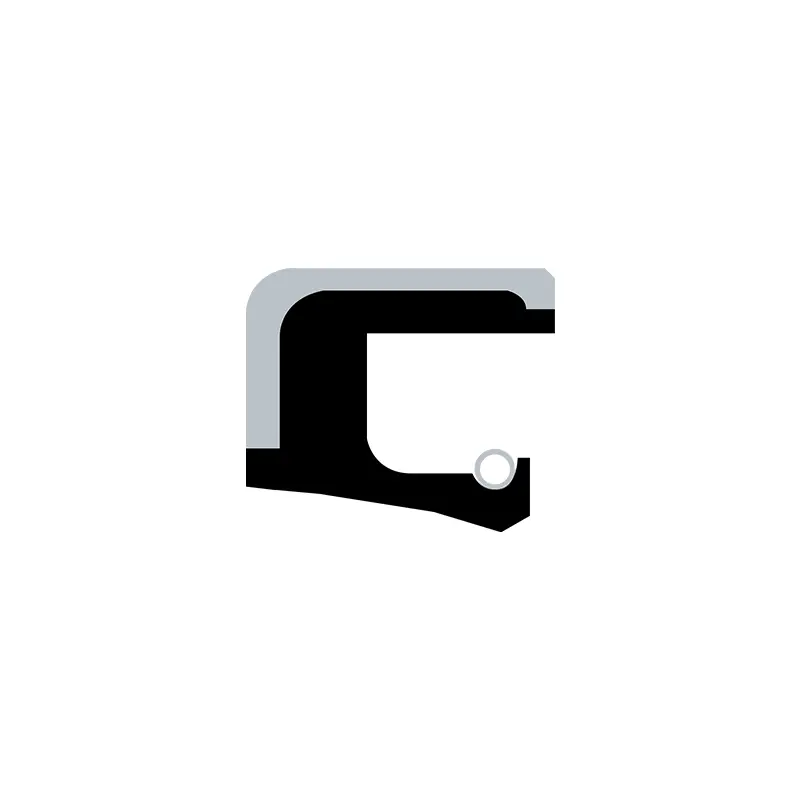

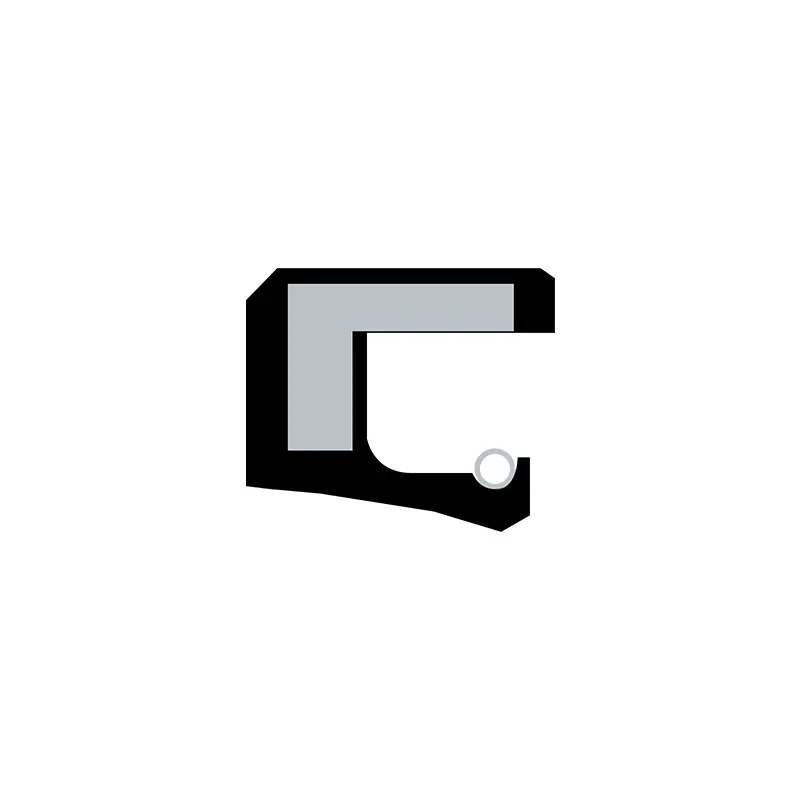

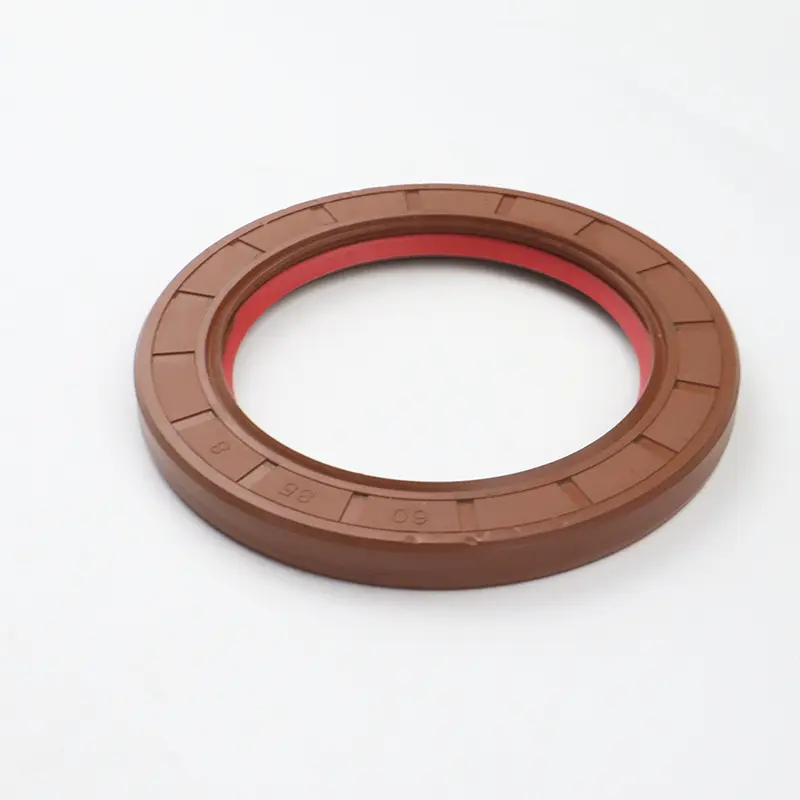

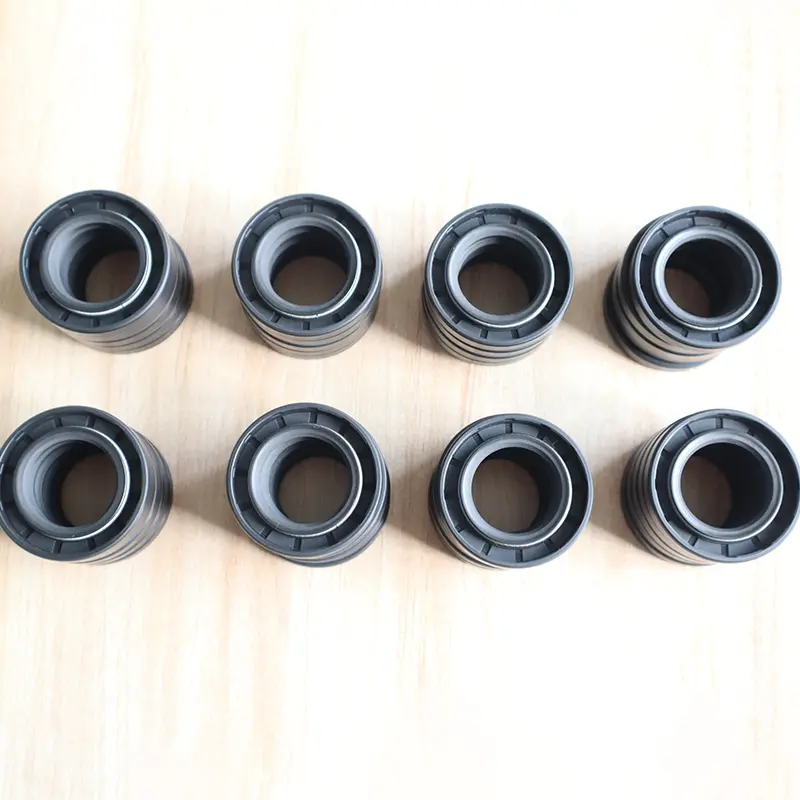

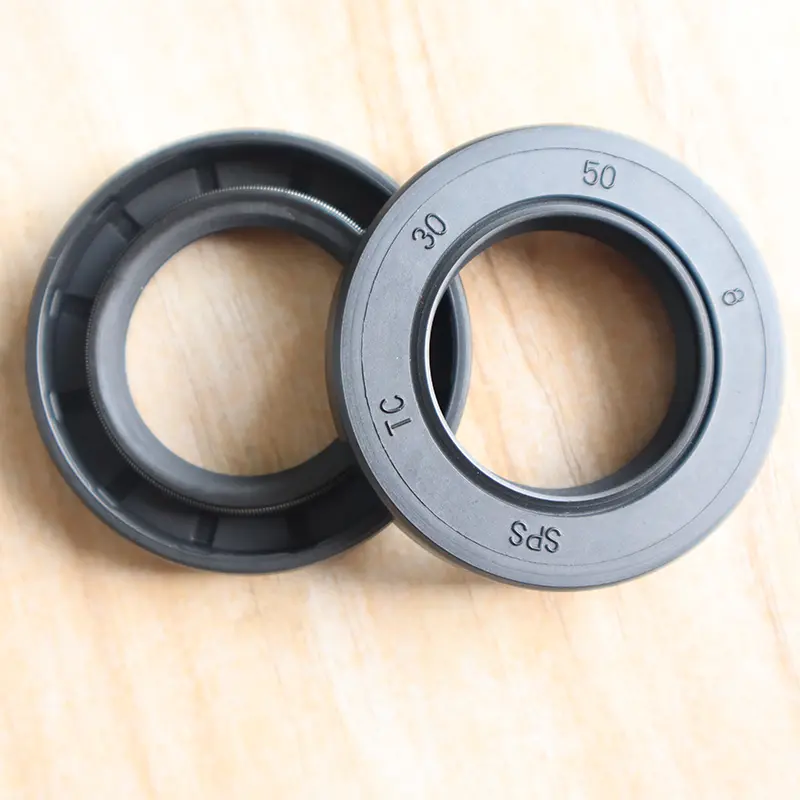

TC/SC/TB/SB எண்ணெய் முத்திரைகள்:
| குறுக்கு வெட்டு வடிவம் | மாதிரி | பயன்பாடு | அழுத்தம் | வெப்பநிலை | வேகம் | நடுத்தர | பொருள் |
 |

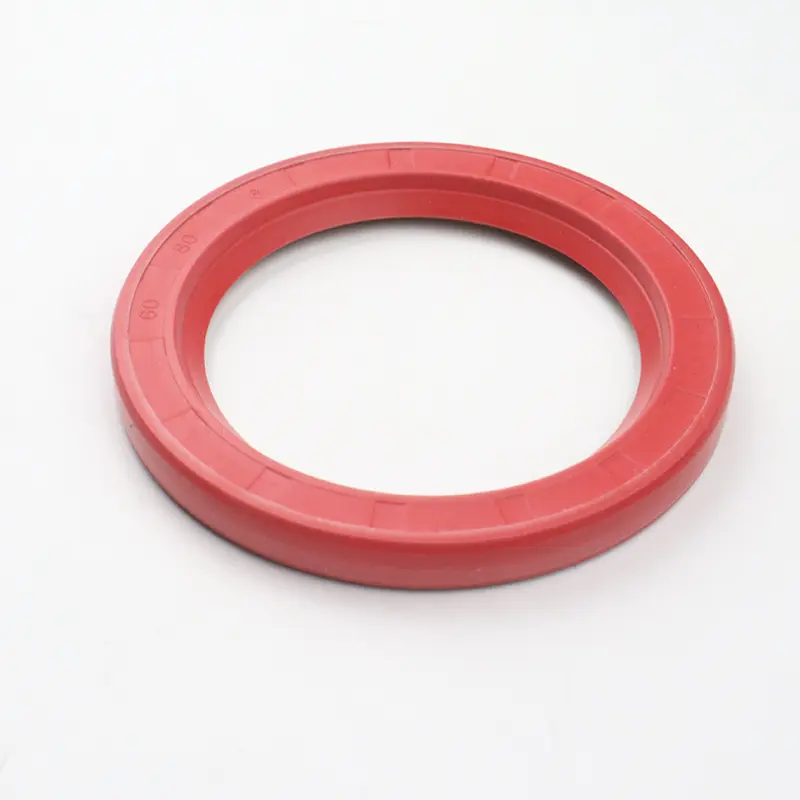

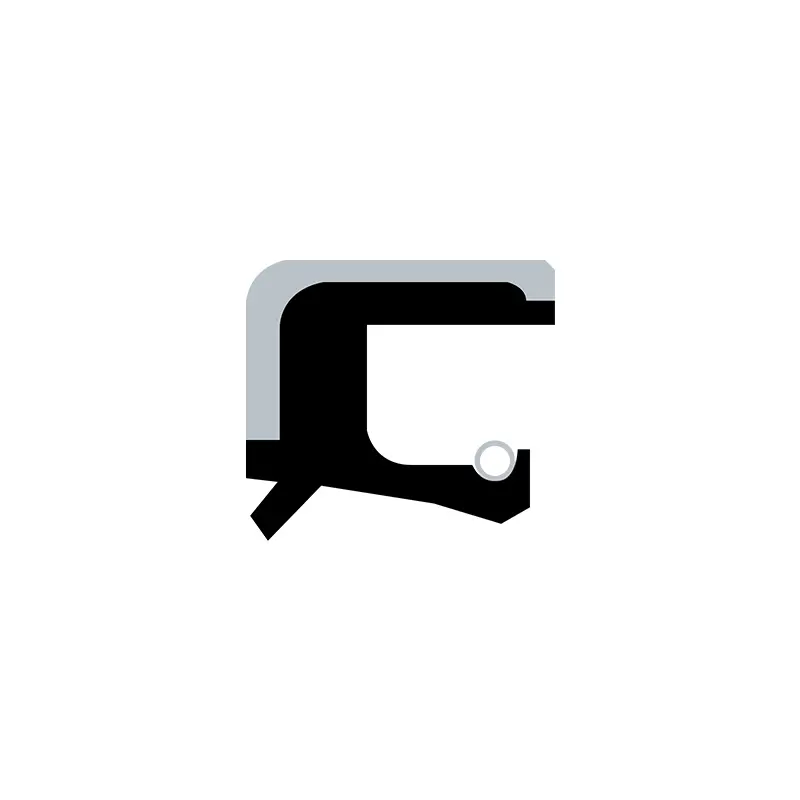

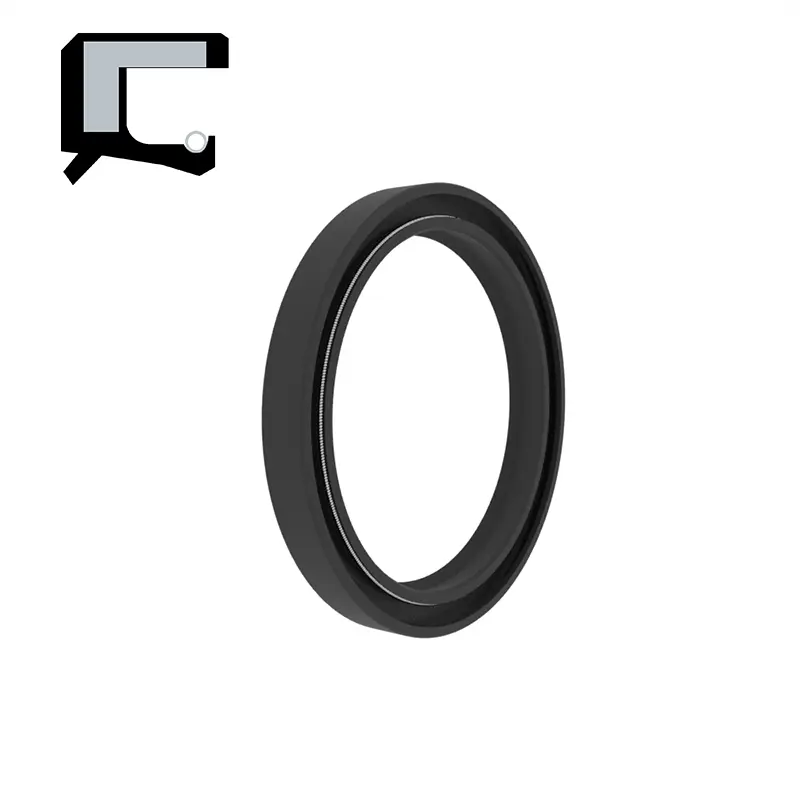

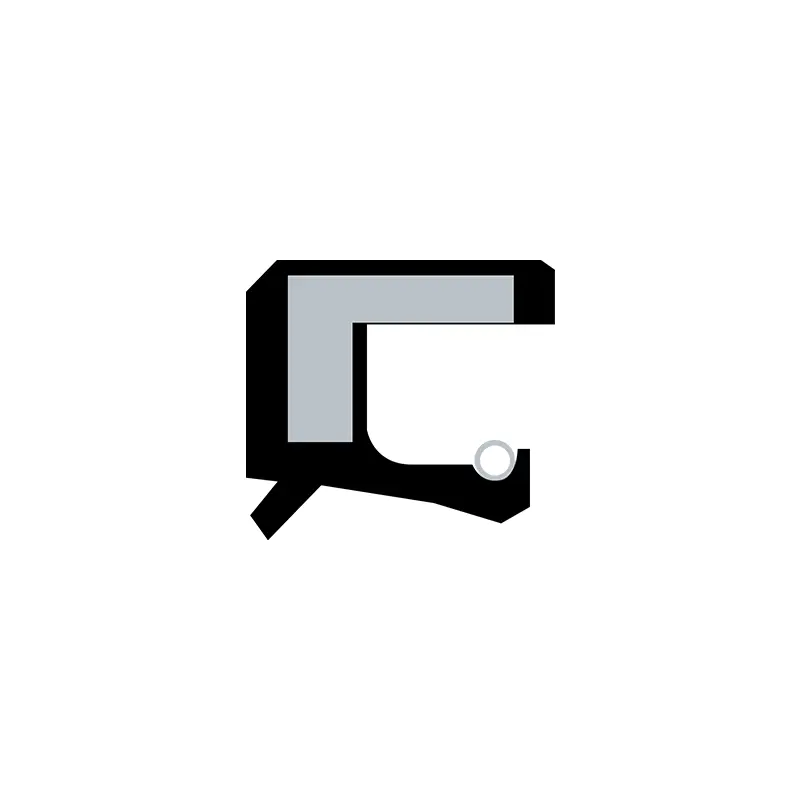

டி.சி. | சீல், டஸ்ட்ரூஃப் | 0.03MPA | -30 ~+160 | 20 மீ/வி | மசகு எண்ணெய், கிரீஸ் | NBR/FKM+கார்பன் ஸ்டீல் |
 |

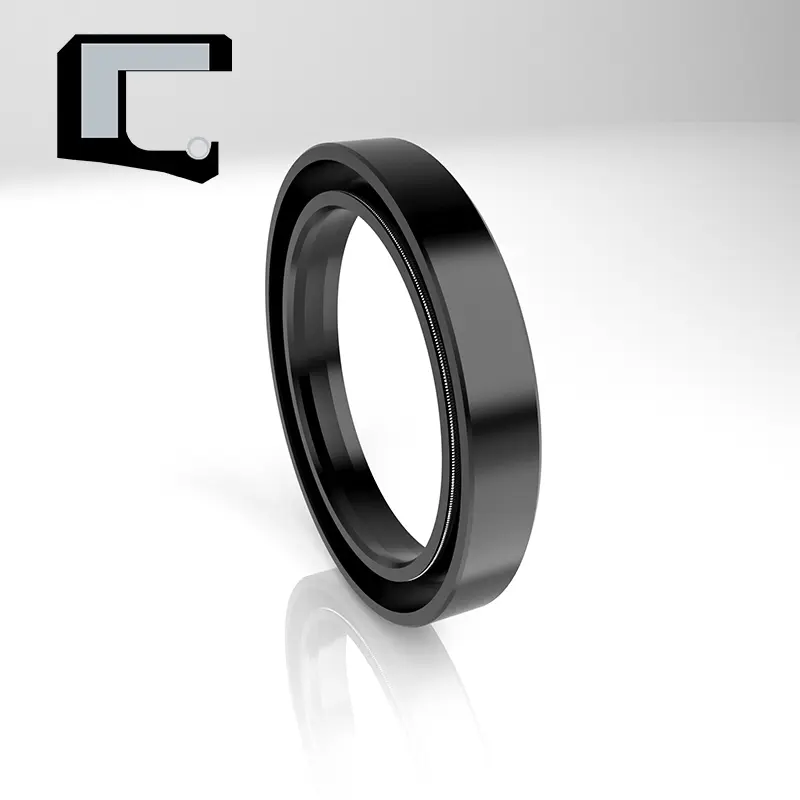

எஸ்சி | சீல் | |||||
 |

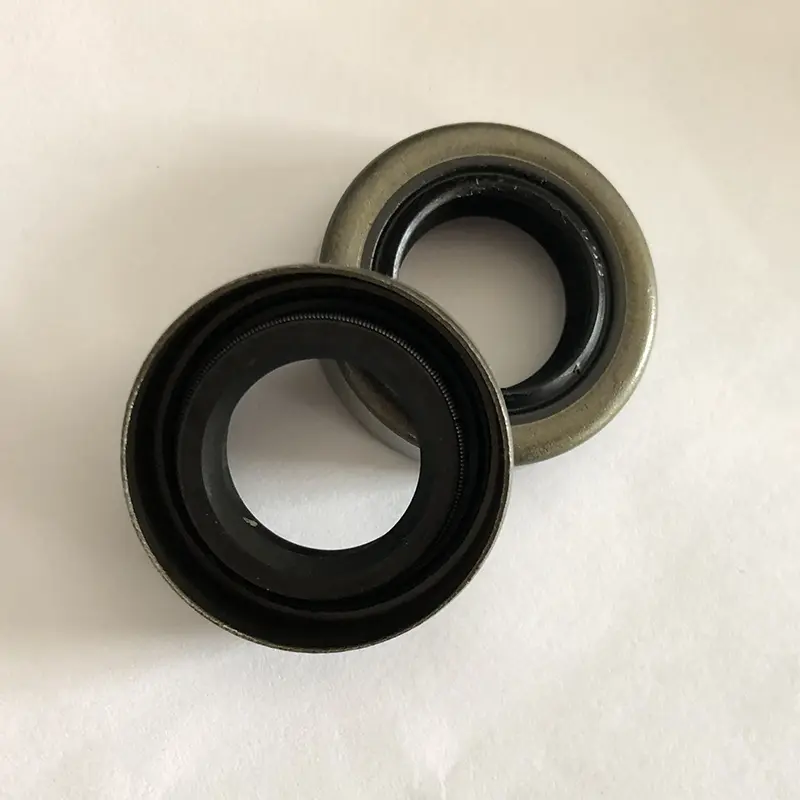

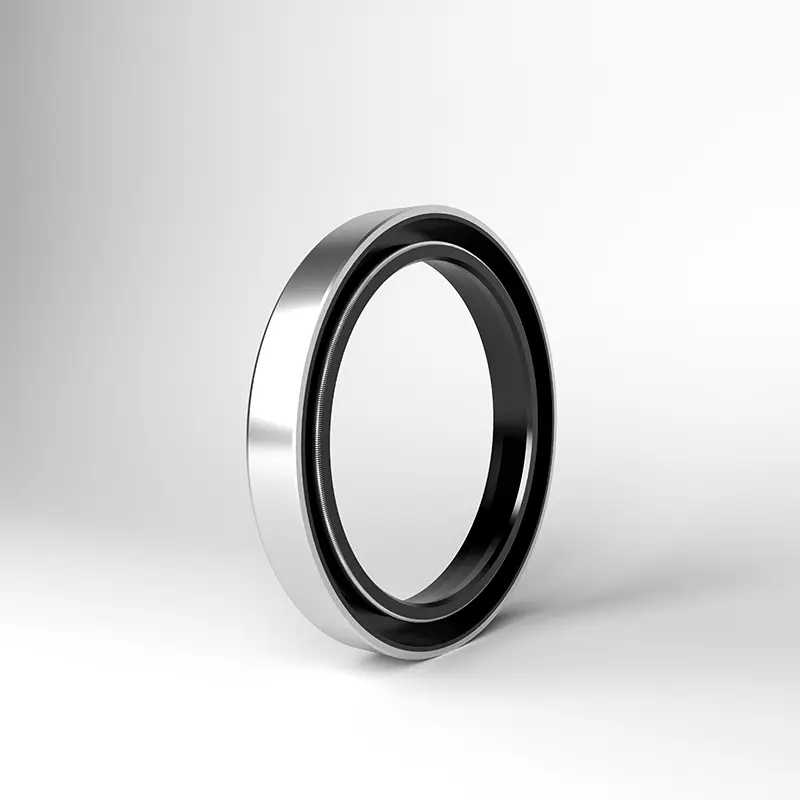

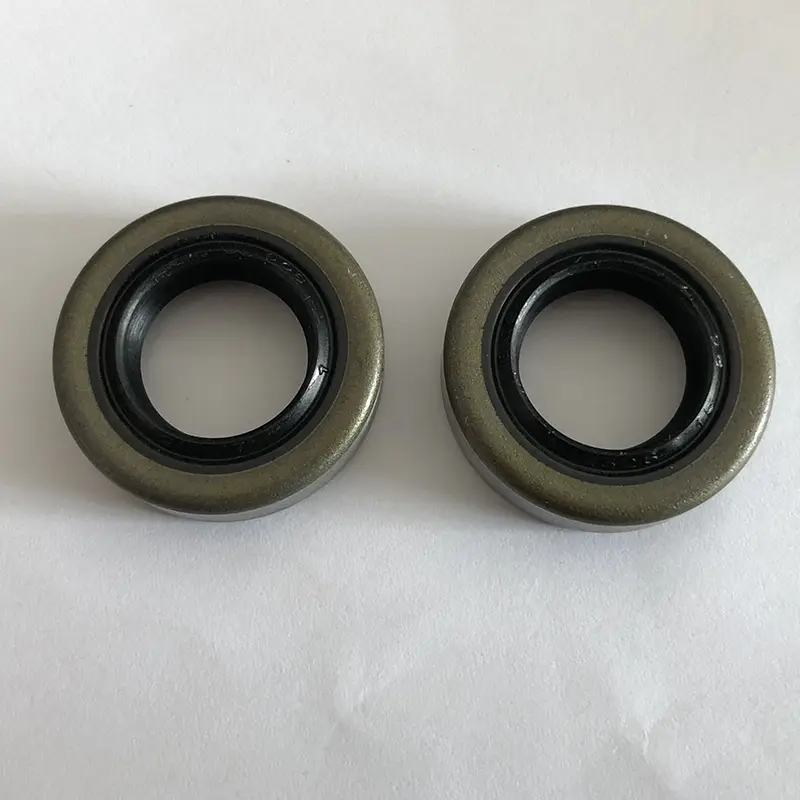

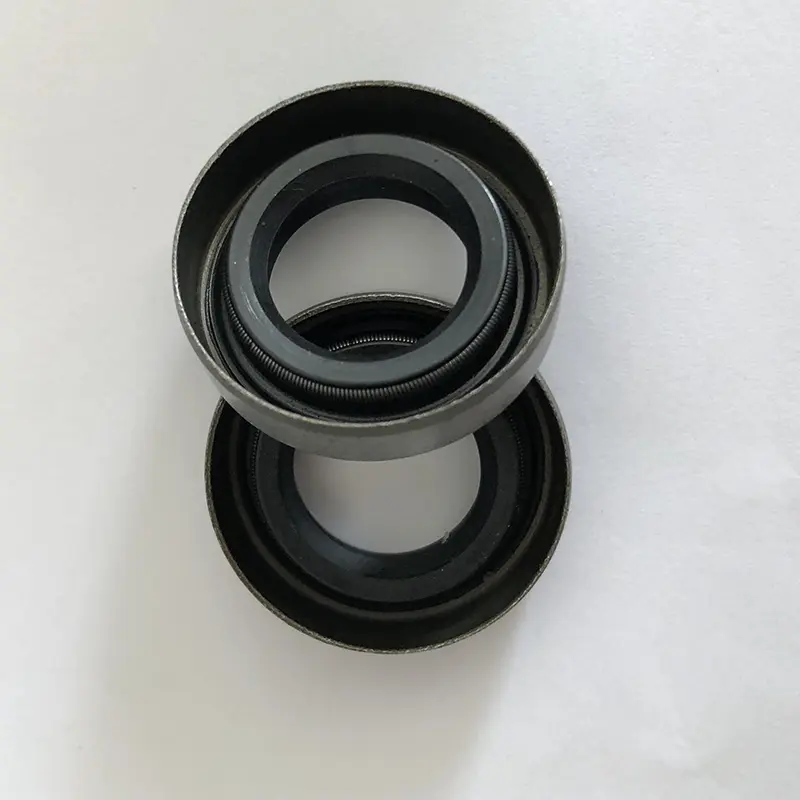

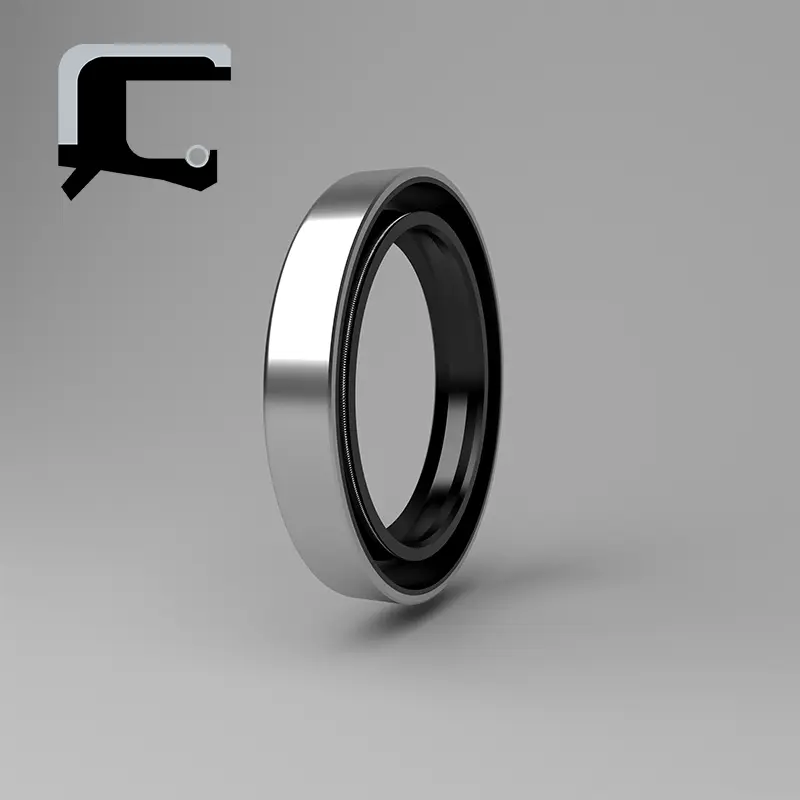

காசநோய் | சீல், டஸ்ட்ரூஃப் | -30 ~+100 | 25 மீ/வி | நீர், எண்ணெய், கிரீஸ் | NBR+கார்பன் எஃகு | |
 |
எஸ்.பி. | சீல் |
