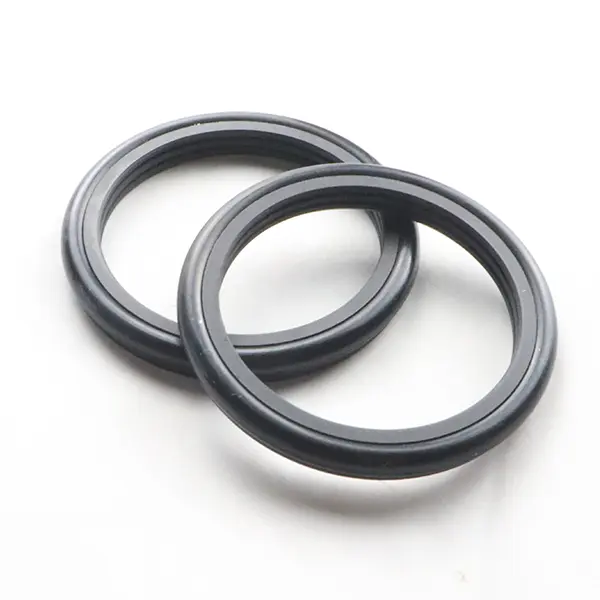

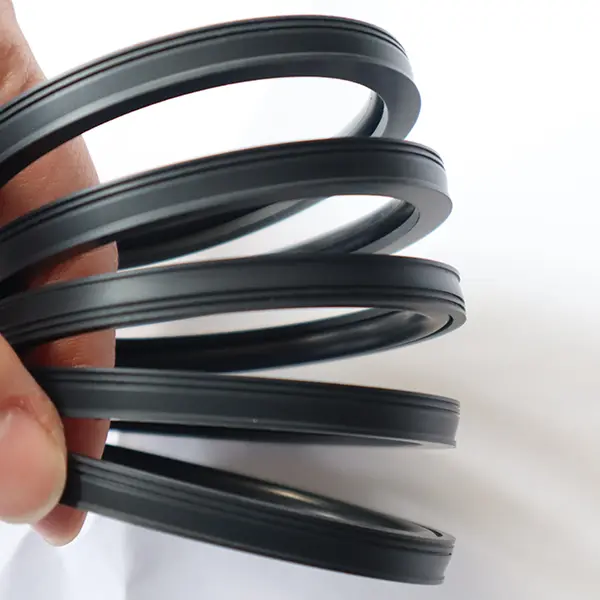

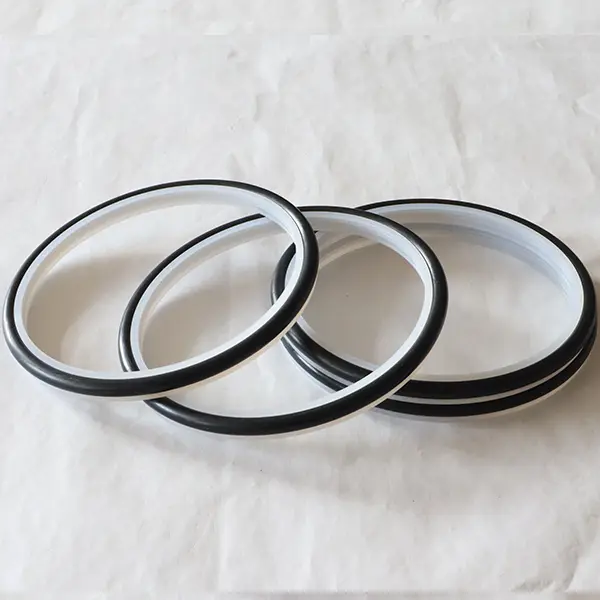

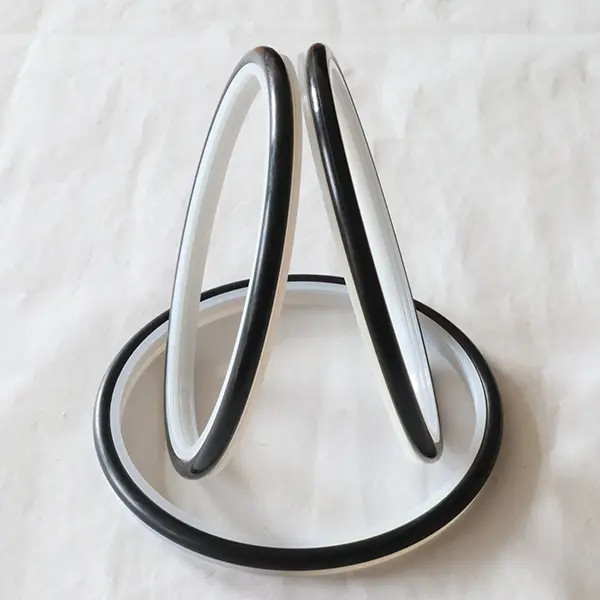

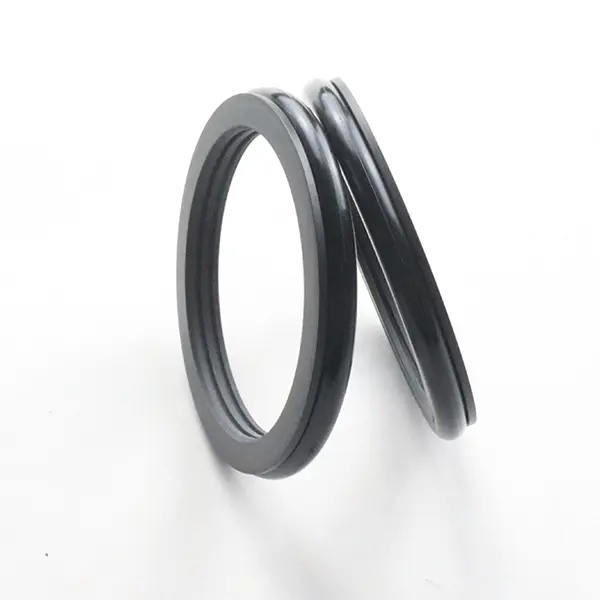

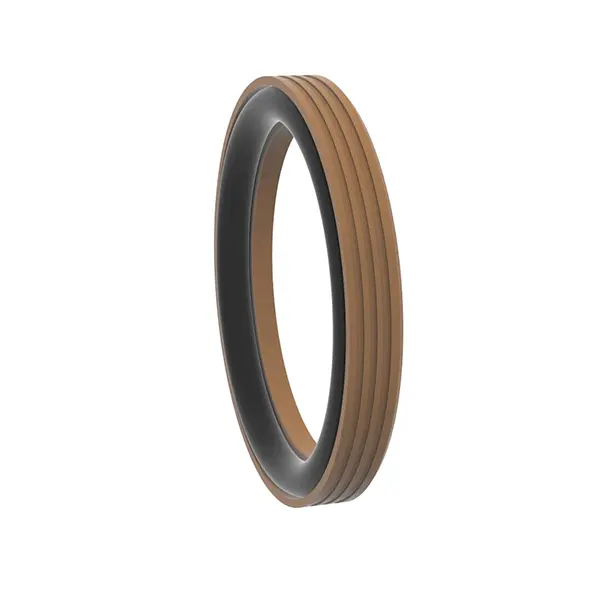

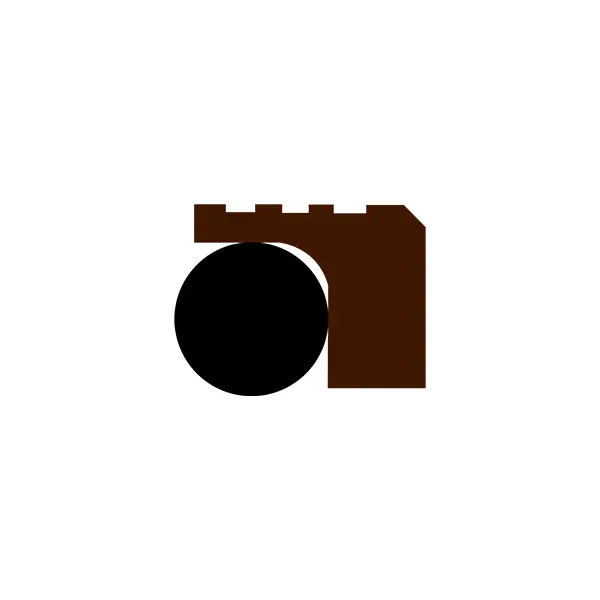

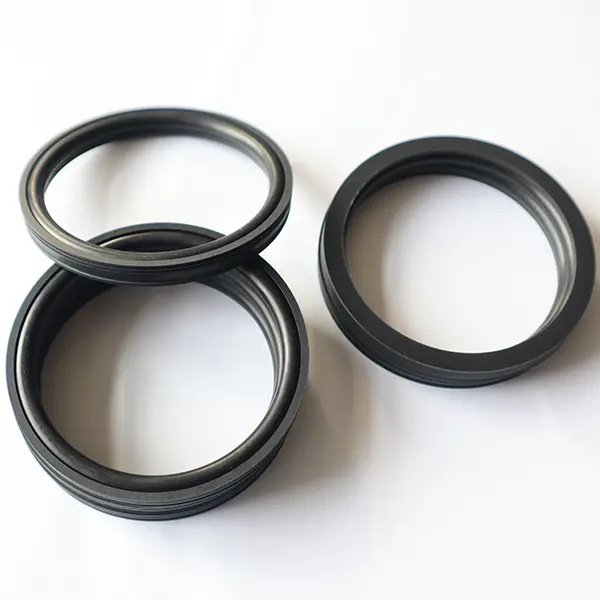

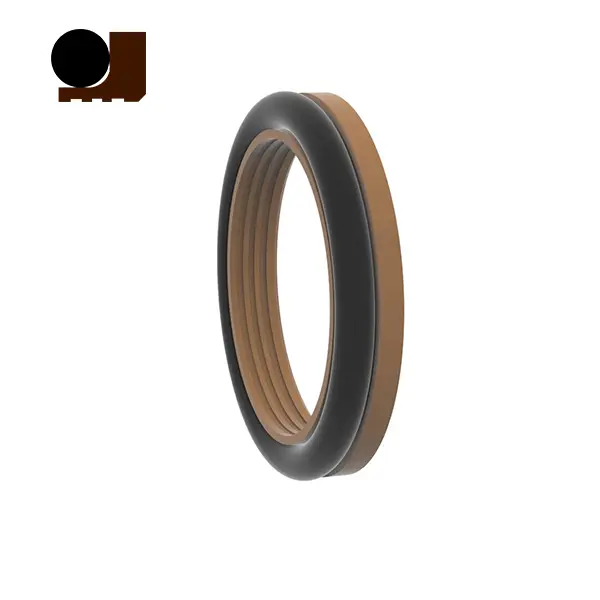

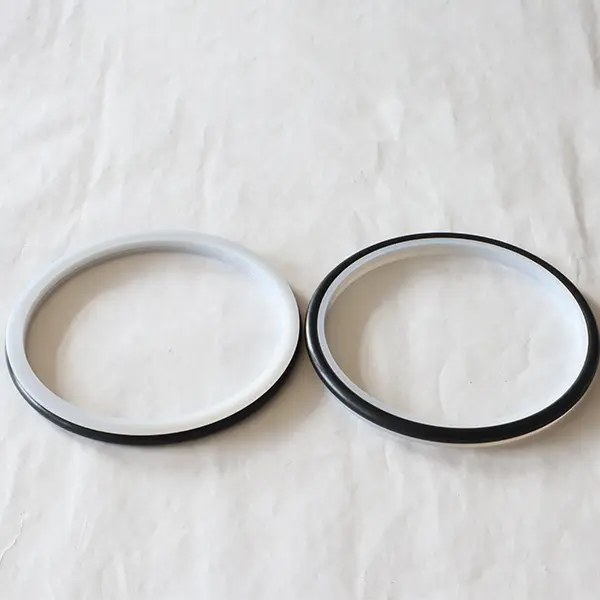

சிமென்ட் குழம்புக்கான ருய்சென் முத்திரையின் ரோட்டரி முத்திரைகள் உயர் செயல்திறன் கொண்ட பொறியியல் பிளாஸ்டிக் பல் முத்திரை மோதிரங்கள் மற்றும் ஓ வடிவ ரப்பர் மோதிரங்களால் ஆனவை. உலக்கை விசையியக்கக் குழாய்கள், மண் விசையியக்கக் குழாய்கள், திருகு பயிற்சிகள், துளையிடும் ரிக்குகள், எண்ணெய் ஆய்வு உபகரணங்கள் மற்றும் கான்கிரீட் கலக்கும் தாவரங்கள் போன்ற கடுமையான வேலை நிலைமைகளுக்கு அவை பொருத்தமானவை. அவை இரண்டு மாடல்களாக பிரிக்கப்பட்டுள்ளன: RC2061 மற்றும் RC2062.
RC2061 மற்றும் RC2062 இரண்டும் ஹைட்ராலிக் பரஸ்பர மற்றும் ரோட்டரி இயக்கங்களின் ஒரு வழி சீல் செய்வதற்கு ஏற்றவை. அவை நீண்ட ஆயுள், குறைந்த உராய்வு, நல்ல சீல், சிறிய கட்டமைப்பு இடம் மற்றும் எளிதான நிறுவல், பயன்பாடு மற்றும் பராமரிப்பு ஆகியவற்றின் பண்புகளைக் கொண்டுள்ளன. சிறப்பு சீல் உதடு மற்றும் தடிமன் தேர்வுமுறை வடிவமைப்பு சிமென்ட் குழம்பு போன்ற வீரியம் மிக்க ஊடகங்களில் கூட நல்ல சீல் விளைவைக் கொண்டுள்ளன. குழம்பு ஊடகத்தை சீல் செய்யப் பயன்படுத்தும்போது, இரண்டு (அல்லது அதற்கு மேற்பட்ட) முத்திரைகளுக்கு இடையில் கிரீஸ் உயவு பரிந்துரைக்கிறோம்.
தயாரிப்பு அம்சங்கள் மற்றும் பயன்பாடுகள்:
தயாரிப்பு அம்சங்கள்:
நீண்ட ஆயுள்: உயர் செயல்பாட்டு பொறியியல் பிளாஸ்டிக் மற்றும் ரப்பர், வலுவான ஆயுள் ஆகியவற்றின் சேர்க்கை.
குறைந்த உராய்வு: உகந்த வடிவமைப்பு இயங்கும் எதிர்ப்பைக் குறைக்கிறது மற்றும் செயல்திறனை மேம்படுத்துகிறது.
சிறந்த சீல்: சிறப்பு சீல் உதடு வடிவமைப்பு, சிமென்ட் குழம்பு போன்ற வீரியம் மிக்க ஊடகங்களுக்கு ஏற்றது.
சிறிய அமைப்பு: சிறிய விண்வெளி வடிவமைப்பு, எளிதான நிறுவல் மற்றும் பராமரிப்பு.
கடுமையான வேலை நிலைமைகளுக்கு பொருந்தும்: நிலையான செயல்திறனுடன் மண் மற்றும் சிமென்ட் குழம்பு போன்ற ஊடகங்களுக்காக வடிவமைக்கப்பட்டுள்ளது.
பயன்பாட்டு காட்சிகள்:
உலக்கை விசையியக்கக் குழாய்கள், மண் விசையியக்கக் குழாய்கள், திருகு பயிற்சிகள், துளையிடும் ரிக்குகள் போன்ற எண்ணெய் ஆய்வு உபகரணங்கள்.
கட்டுமான இயந்திரங்கள் மற்றும் கான்கிரீட் கலவை நிலையங்கள் போன்ற உபகரணங்கள்.
வீரியம் மிக்க ஊடகங்களுக்கு உடைகள் எதிர்ப்பு மற்றும் எதிர்ப்பு தேவைப்படும் பிற ஹைட்ராலிக் பரஸ்பர மற்றும் ரோட்டரி முத்திரைகள்.
தொழில்நுட்ப நன்மைகள்:
தீவிர வேலை நிலைமைகளுக்கு ஏற்ப சிறப்பு உதடு மற்றும் தடிமன் தேர்வுமுறை வடிவமைப்பு.
எளிதான நிறுவல், குறைந்த பராமரிப்பு செலவு மற்றும் நீண்ட சேவை வாழ்க்கை.
அதிக உடைகள் மற்றும் அதிக மாசுபாடு கொண்ட கடுமையான சூழல்களுக்கு பொருந்தும்.
பயன்பாட்டு பரிந்துரைகள்:
மண் மீடியாவுக்குப் பயன்படுத்தும்போது, முத்திரையின் ஆயுளை நீட்டிக்க இரண்டு (அல்லது அதற்கு மேற்பட்ட) முத்திரைகளுக்கு இடையில் கிரீஸ் மற்றும் உயவூட்ட பரிந்துரைக்கப்படுகிறது.

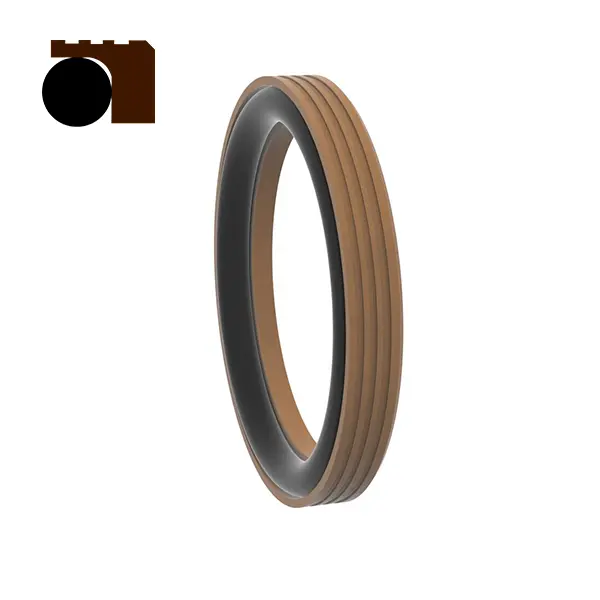

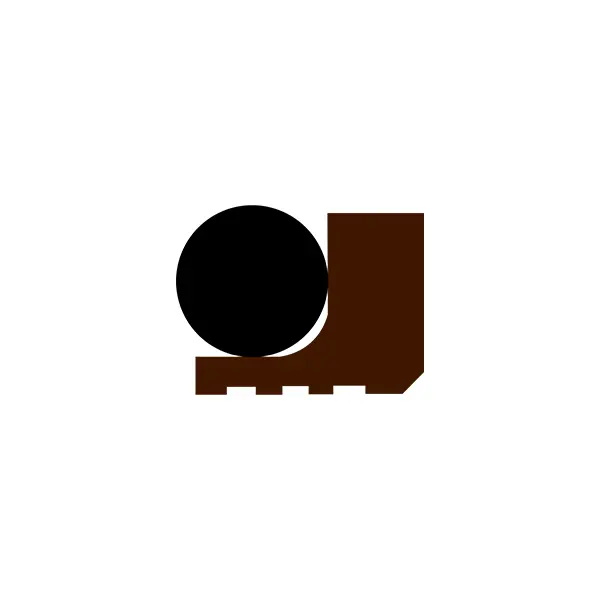

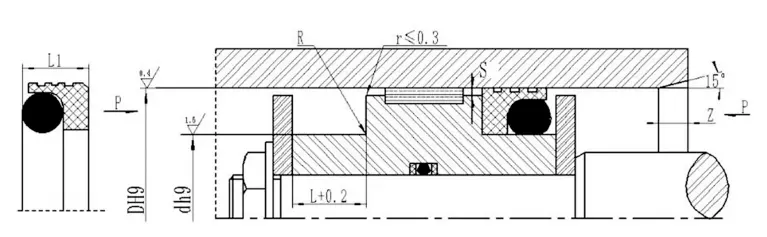

RC2061
பொருந்தக்கூடிய பணி நிலைமைகள் (வரம்பு மதிப்புகள் ஒரே நேரத்தில் தோன்றக்கூடாது)
| அழுத்தம் (MPa) | வெப்பநிலை (℃) | வேகம் (எம்/வி) | நடுத்தர | |
| பரஸ்பர இயக்கம் | சுழற்சி இயக்கம் | |||
| ≤100 | -35 ~+100 (பொருந்தும் ஓ-ரிங் என்.பி.ஆர்) | ≤6 | ≤2 | ஹைட்ராலிக் எண்ணெய், குழம்பு, நீர், மண், கச்சா எண்ணெய் போன்றவை. |
| -20 ~+200 (பொருந்தும் ஓ-ரிங் எஃப்.கே.எம்) | ||||
பொருள் தேர்வு
1. பொருந்தக்கூடிய ஓ-ரிங் பொருட்களைத் தேர்ந்தெடுக்கலாம்: R01 நைட்ரைல் ரப்பர் (NBR), R02 flororubber (FKM), முதலியன.
2. சீல் வளைய பொருள்: நிலையான பொருள் PTFE4, பிற விருப்ப பொருட்கள் PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, முதலியன.
வரிசைப்படுத்தும் உதாரணம்
ஆர்டர் மாதிரி RC2061-80*91.7*7.6-PTFE4-R01 மாதிரி-தண்டு விட்டம்*பள்ளம் விட்டம்*பள்ளம் அகலம்-பொருள் குறியீடு
விவரக்குறிப்புகள் (அளவுரு வரம்பிற்குள் எந்த அளவு கிடைக்கிறது)
| தண்டு விட்டம் வரம்பு தரநிலை டி எஃப் 8 RC2061 | தண்டு விட்டம் வரம்பு கனமான வகை டி எஃப் 8 RC2061-Z | பள்ளம் விட்டம் டி எச் 9 | பள்ளம் அகலம் எல்+0.2 | முத்திரை அகலம் எல் 1 | சுற்று மூலைகள் Rஅதிகபட்சம் | ரேடியல் அனுமதி ஸ்மாக்ஸ் | சேம்பர் Zநிமிடம் | ஓ-ரிங் கம்பி விட்டம் | ||
| <10MPA | <20MPA | <40mpa | ||||||||
| 5 ~ 15.9 | - | டி+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | டி+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | டி+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670. | 39 ~ 107.9 | டி+15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | டி+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
குறிப்பு: 1. தண்டு விட்டம் ≤30 மிமீ, திறந்த பள்ளம் பரிந்துரைக்கப்படுகிறது.
2. ரோட்டரி முத்திரைக்கு, ரோட்டரி தண்டு மேற்பரப்பு கடினத்தன்மை HRC ≥58 ஆக பரிந்துரைக்கப்படுகிறது.
3. 30MPA ஐ விட அதிகமான அழுத்தத்திற்கு, வெளியேற்ற இடைவெளிக்கு H8/F8 பரிந்துரைக்கப்படுகிறது.

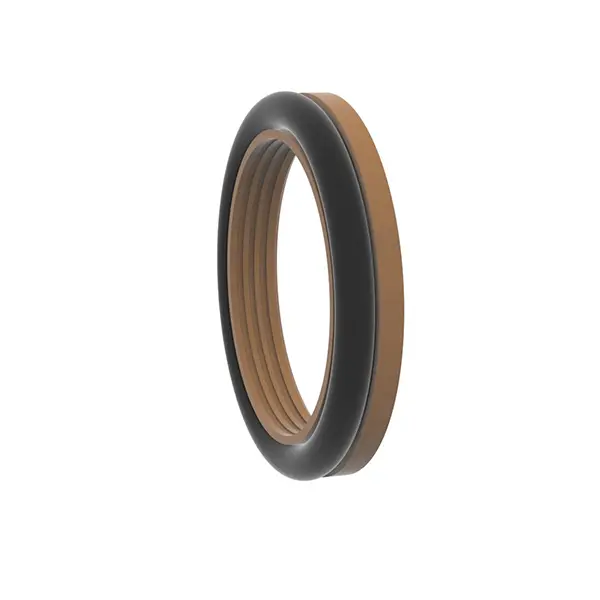

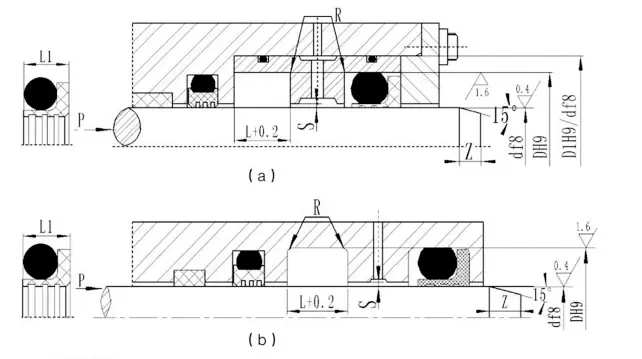

RC2062 பொருந்தக்கூடிய பணி நிலைமைகள் (வரம்பு மதிப்புகள் ஒரே நேரத்தில் தோன்றக்கூடாது)
| அழுத்தம் (MPa) | வெப்பநிலை (℃) | வேகம் (எம்/வி) | நடுத்தர | |
| பரஸ்பர இயக்கம் | சுழற்சி இயக்கம் | |||
| ≤100 | -35 ~+100 (பொருந்தும் ஓ-ரிங் என்.பி.ஆர்) | ≤6 | ≤2 | ஹைட்ராலிக் எண்ணெய், குழம்பு, நீர், மண், கச்சா எண்ணெய் போன்றவை. |
| -20 ~+200 (பொருந்தும் ஓ-ரிங் எஃப்.கே.எம்) | ||||
பொருள் தேர்வு
1. பொருந்தக்கூடிய ஓ-ரிங் பொருட்களைத் தேர்ந்தெடுக்கலாம்: R01 நைட்ரைல் ரப்பர் (NBR), R02 flororubber (FKM), முதலியன.
2. சீல் வளைய பொருள்: நிலையான பொருள் PTFE4, பிற விருப்ப பொருட்கள் PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, முதலியன.
வரிசைப்படுத்தும் உதாரணம்
ஆர்டர் மாதிரி RC2062-80*68.3*7.6-PTFE4-R01 மாதிரி-சிலிண்டர் விட்டம்*பள்ளம் விட்டம்*பள்ளம் அகலம்-பொருள் குறியீடு
விவரக்குறிப்புகள் (அளவுரு வரம்பிற்குள் எந்த அளவு கிடைக்கிறது)
| துளை வரம்பு நிலையான வகை டி எச் 9 RC2062 | துளை வரம்பு கனமான வகை டி எச் 9 RC2062-Z | பள்ளம் விட்டம் டி எச் 9 | பள்ளம் அகலம் எல்+0.2 | முத்திரை அகலம் எல் 1 | சுற்று மூலைகள் rஅதிகபட்சம் | ரேடியல் அனுமதி கள்அதிகபட்சம் | சேம்பர் Zநிமிடம் | ஓ-ரிங் கம்பி விட்டம் | ||
| <10MPA | <20MPA | <40mpa | ||||||||
| 8 ~ 12.9 | - | டி -4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | டி -6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | டி -8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | டி -11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | டி -15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | டி -19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
குறிப்பு: 1. சிலிண்டர் விட்டம் mm 30 மிமீ, திறந்த பள்ளத்தைப் பயன்படுத்த பரிந்துரைக்கப்படுகிறது.
2. 30MPA ஐ விட அதிகமான அழுத்தத்திற்கு, வெளியேற்ற இடைவெளிக்கு H8/F8 ஐப் பயன்படுத்த பரிந்துரைக்கப்படுகிறது.
