எங்கள் ஆர்.சி.எஸ் தொடர், தொழில்முறை வடிவமைப்பு மற்றும் தொழில்நுட்ப உற்பத்தி மூலம், பிஸ்டன் ராட் சீல் திருப்பும் முத்திரைகளின் மாறுபட்ட தேவைகளைப் பூர்த்தி செய்கிறது, பொதுவான காட்சிகளிலிருந்து தீவிரமான பணி நிலைமைகளுக்கு துல்லியமான தீர்வுகளை வழங்குகிறது.
கட்டமைப்பு வடிவமைப்பைப் பொறுத்தவரை, அடிப்படை மாதிரிகள் நிலைத்தன்மை மற்றும் பயன்பாட்டின் எளிமையை மையமாகக் கொண்டுள்ளன: RCS101/103 முன் இறுக்கமான ஓ-மோதிரங்கள் அல்லது துணை உதடுகள் மூலம் உட்பொதித்தல் நிலைத்தன்மையை மேம்படுத்துகிறது, குறிப்பாக குறுகிய பக்கவாதம்; RCS102/104R/117R பொருள் மற்றும் பள்ளம் பொருந்தக்கூடிய தன்மையை மேம்படுத்துவதன் மூலம் அதிக அழுத்தங்களை ஆதரிக்கிறது (நிலையான பள்ளம் உயர் அழுத்த காட்சிகளுக்கு RCS102R போன்றவை). நியூமேடிக் அமைப்புகளுக்கு, RCS105/205 மசகு எண்ணெய் திரைப்படத்தை பராமரிக்கவும், உயவு/மசகு அல்லாத சூழல்களுக்கு ஏற்பவும் ஒரு சிறப்பு உதடு வடிவமைப்பை ஏற்றுக்கொள்கிறது.
ருய்சென் சீல்ஸ் பொருள் மற்றும் செயல்பாட்டு கண்டுபிடிப்புகளிலும் கவனம் செலுத்துகிறது. ஆர்.சி.எஸ் 118/119/124-129 போன்ற மாதிரிகள் பாலிடெட்ராஃப்ளூரோஎதிலீன் (பி.டி.எஃப்.இ) அல்லது பாலியூரிதீன் பிரதான உடலாகப் பயன்படுத்துகின்றன, மாண்டர் ஸ்பிரிங்ஸ் அல்லது ஓ-மோதிரங்களுடன் இணைந்து அழுத்தத்தை சமநிலைப்படுத்தவும், குறைந்த உராய்வு, உலர்த்தி எதிர்ப்பு உடைகள் மற்றும் அரிப்பு எதிர்ப்பை அடைவது, தூய்மையான தன்மை மற்றும் வேதியியல் மற்றும் உணவு நிரப்புதல் உபகரணங்களின் உயர் வெப்பநிலை எதிர்ப்பு தேவைகளை பூர்த்தி செய்தல். RCS129 RCS101 உடன் ஒரு சீல் முறையை உருவாக்க முடியும், இது நடைபயிற்சி இயந்திரங்கள் மற்றும் கனமான ஹைட்ராலிக் கருவிகளுக்கு ஏற்றது; RCS126-128 சமச்சீரற்ற வி-பீஸ் வடிவமைப்பு மூலம் குறைந்த அழுத்த முத்திரையை மேம்படுத்துகிறது மற்றும் மருந்து மற்றும் வேதியியல் தொழிலுக்கு தனிப்பயனாக்கப்பட்டுள்ளது.

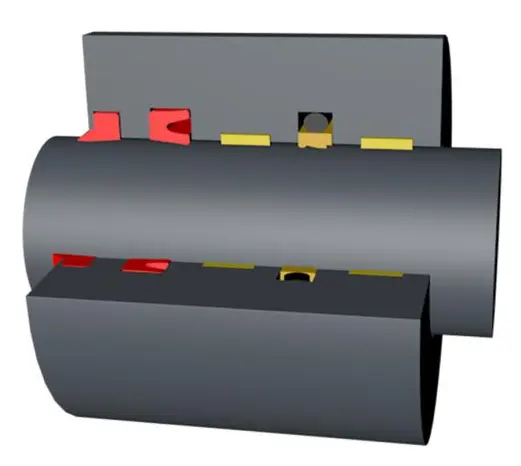

சிக்கலான பணி நிலைமைகளுக்கு, RCS120/138 மற்றும் பிற இரட்டை செயல்பாட்டு முத்திரைகள் ஒருங்கிணைந்த ஆதரவு வளைய வடிவமைப்பைக் கொண்டுள்ளன, இது உயர் அழுத்தம் மற்றும் விலகலுக்கு எதிர்ப்புத் தெரிவிக்கிறது மற்றும் சிறிய பள்ளங்களுக்கு ஏற்றது; ஆர்.சி.எஸ். மற்றும் RCS116/216 வேலையில்லா நேர செலவுகளைக் குறைக்க பழைய சிலிண்டர்களை பொருத்த நிறுவல் மூலம் விரைவாக சரிசெய்ய முடியும்.
ஆர்.சி.எஸ் தொடர் வாடிக்கையாளர்களுக்கு உயர் அழுத்தம், அதிவேக, அரிக்கும் ஊடகங்கள் மற்றும் சிறப்பு தொழில் சவால்களை சமாளிக்கவும், உபகரணங்கள் நம்பகத்தன்மை மற்றும் வாழ்க்கையை மேம்படுத்தவும் உதவுகிறது.
தயாரிப்பு அம்சங்கள் மற்றும் பயன்பாடுகள்:
பிஸ்டன் தடி முத்திரை திருப்புதல் முத்திரைகள் ஹைட்ராலிக் சிலிண்டர்கள் மற்றும் சிலிண்டர்கள், பொறியியல் வாகனங்கள், விவசாய இயந்திரங்கள், கிரேன்கள் மற்றும் கடல் ஹைட்ராலிக் உபகரணங்கள், இயந்திர கருவிகளுக்கு ஏற்றவை.
கனரக தொழில்துறை இயந்திரங்கள், அச்சகங்கள், ரசாயனத் தொழில், வேகமான எண்ணெய் சிலிண்டர்கள் மற்றும் பொருத்துதல் இயந்திர உணவுத் தொழில், மருந்துத் தொழில் ஆகியவற்றில் பயன்படுத்தப்படுகிறது.
நன்மைகள்
பிஸ்டன் ராட் சீல் திருப்புமுனை முத்திரைகள் பள்ளத்தில் நிலையானதாக பதிக்கப்பட்டுள்ளன, பரந்த வெப்பநிலை வரம்பு, சிறந்த நிலையான மற்றும் மாறும் சீல் செயல்திறன் மற்றும் மாறும் நிலைமைகளின் கீழ் வலுவான எஞ்சிய எண்ணெய் மீட்பு திறன் ஆகியவை உள்ளன. குறைந்த உராய்வு, தவழும், அதிக உடைகள் எதிர்ப்பு, குறைந்த நிலையான மற்றும் உராய்வு மதிப்புகள், நல்ல வெளியேற்ற எதிர்ப்பு செயல்திறன், நல்ல வெப்ப கடத்துத்திறன் மற்றும் பரந்த வெப்பநிலை வரம்பு மட்டுமே.
பழைய பிஸ்டன் தண்டுகளுக்கு ஏற்றது, திறந்த வகை ஊர்ந்து செல்வது எளிதானது.

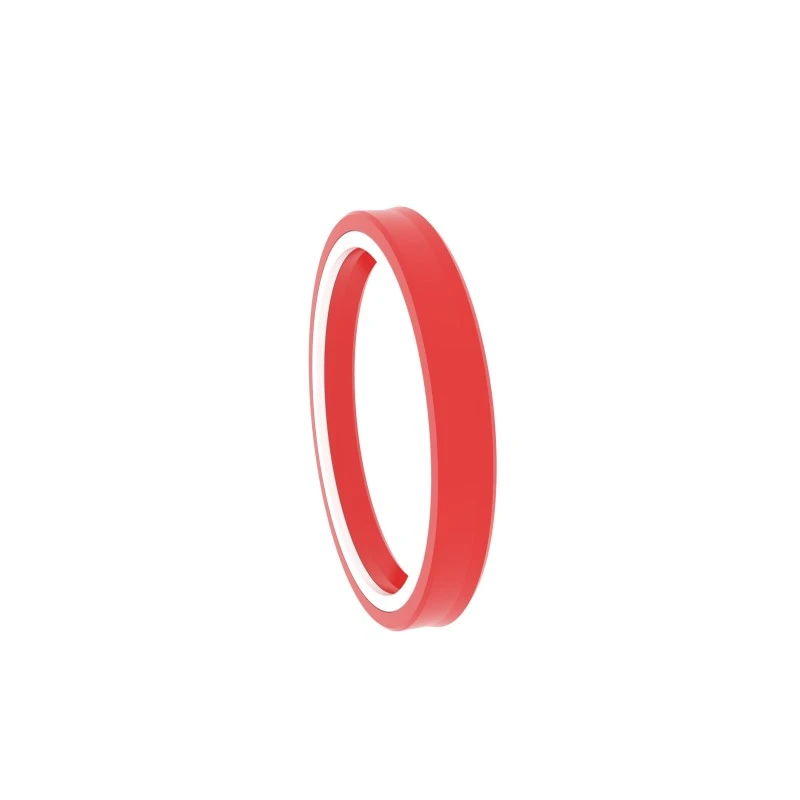

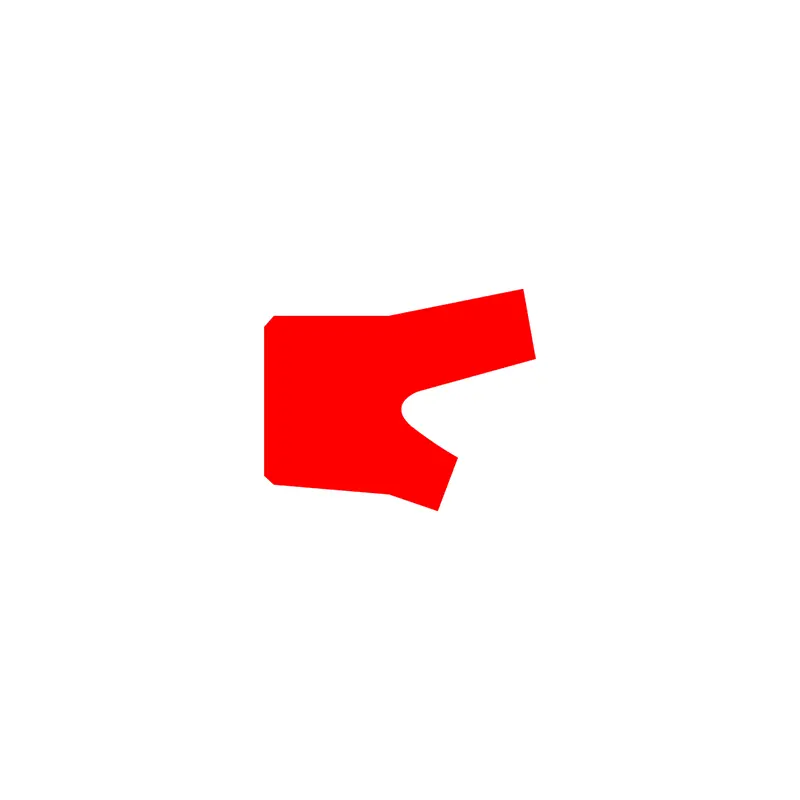

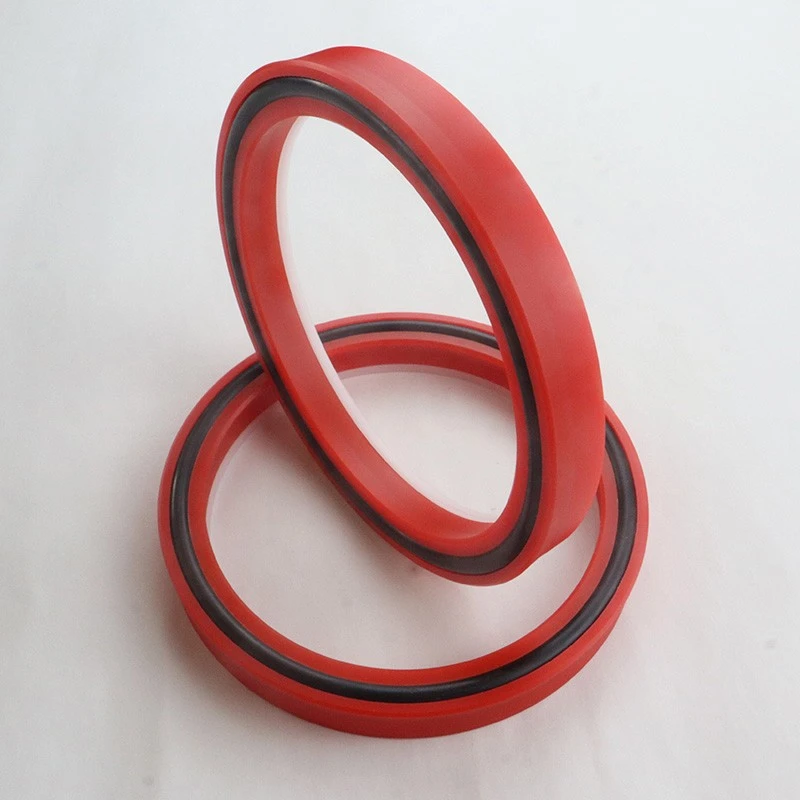

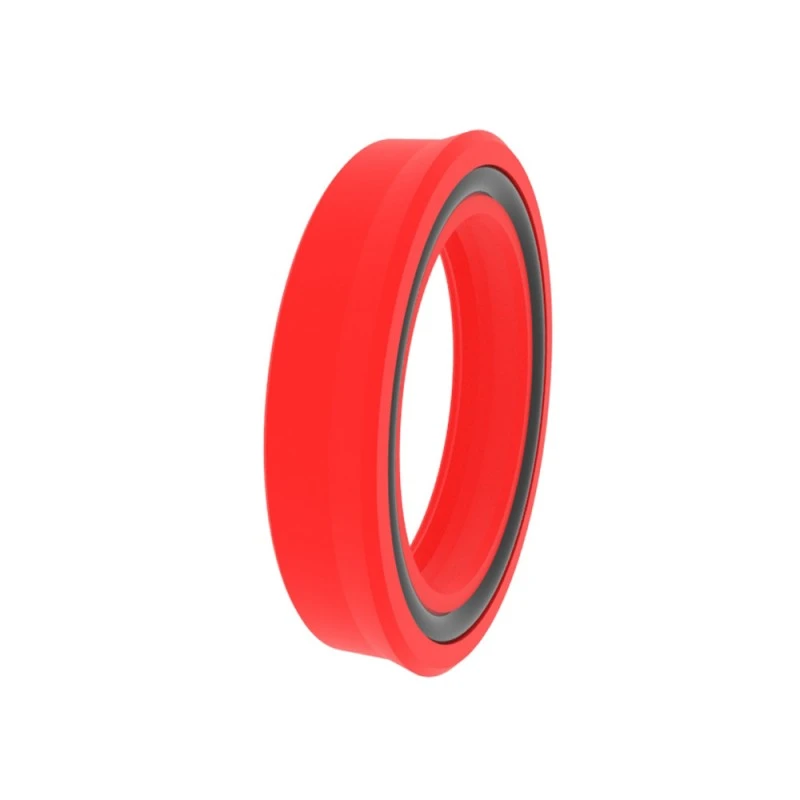

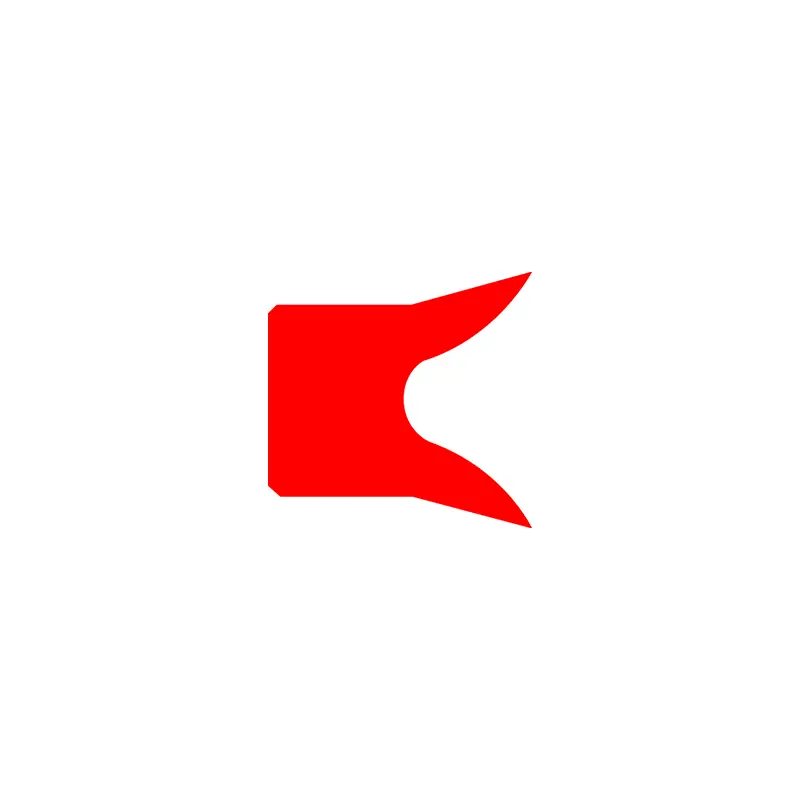

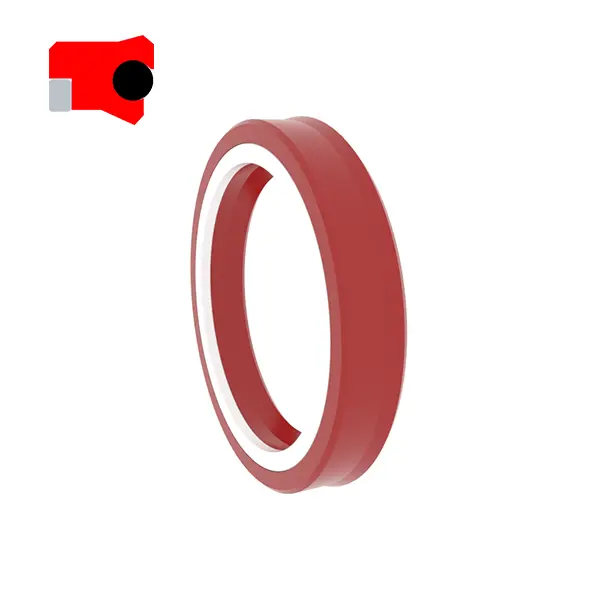

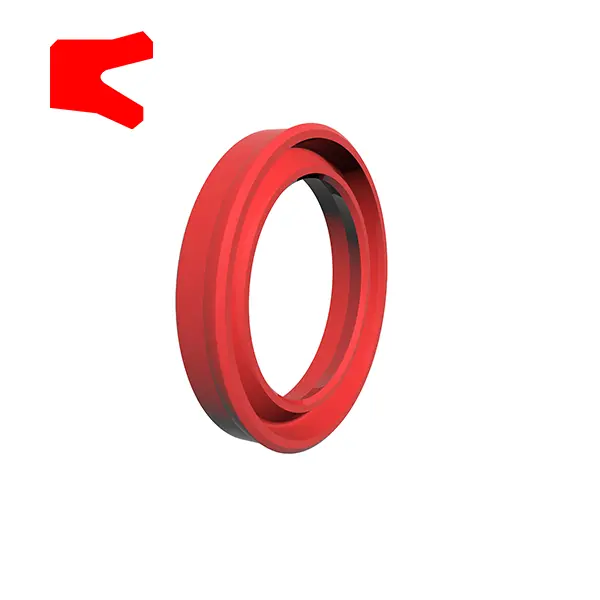

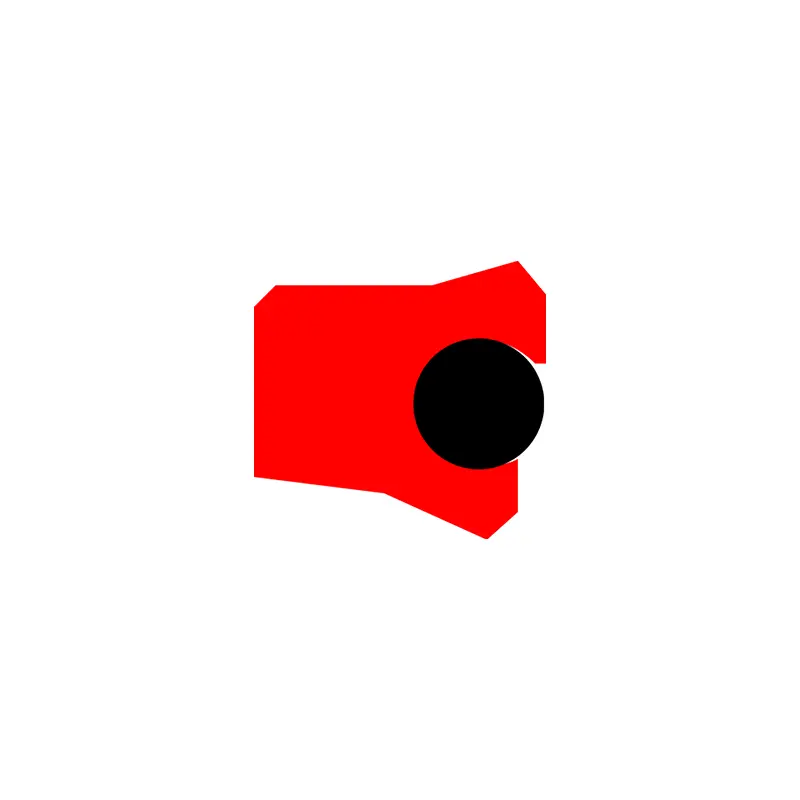

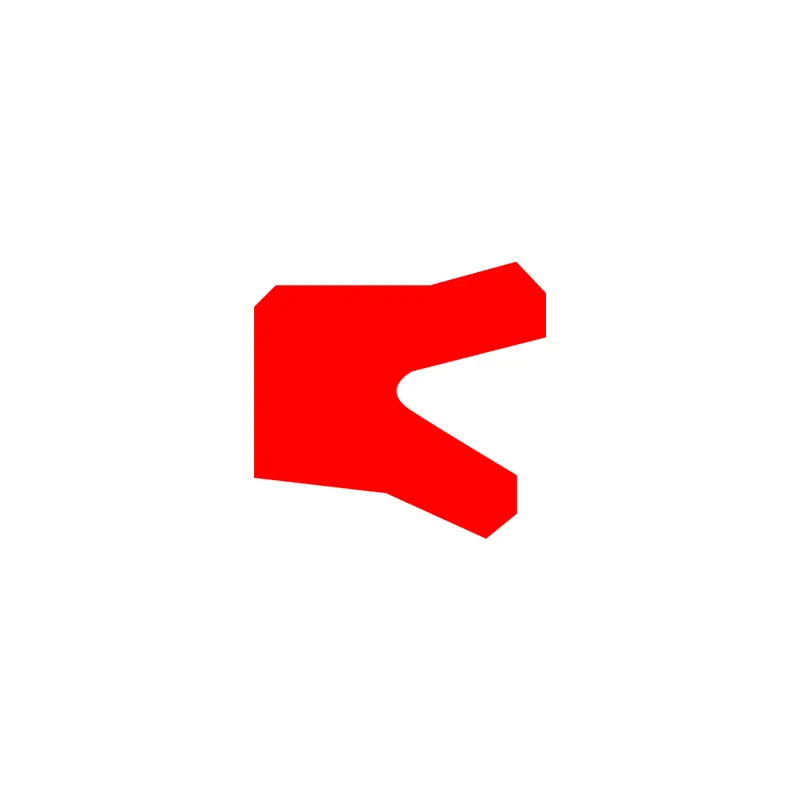

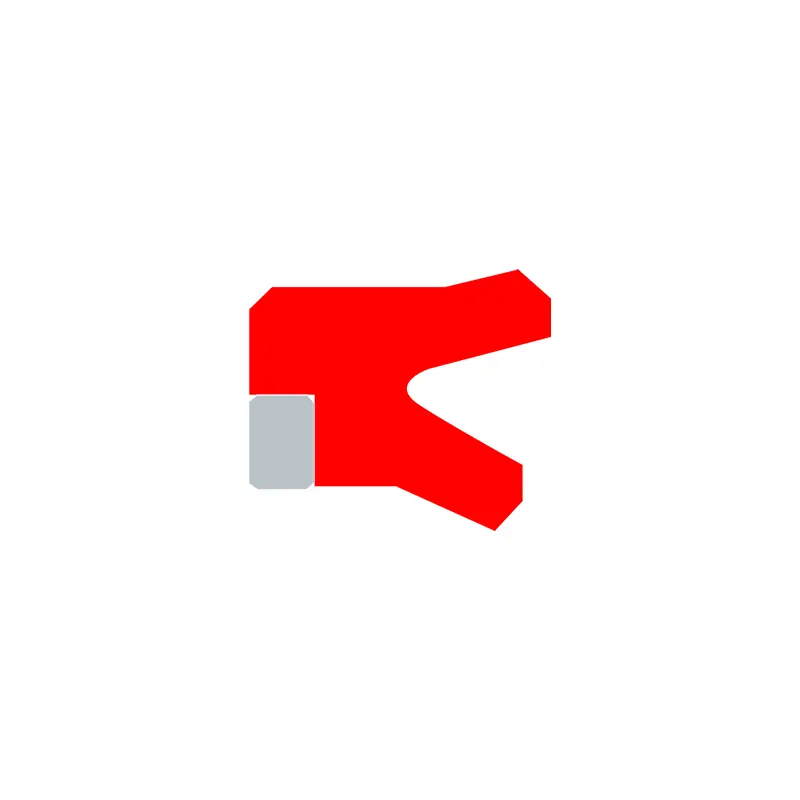

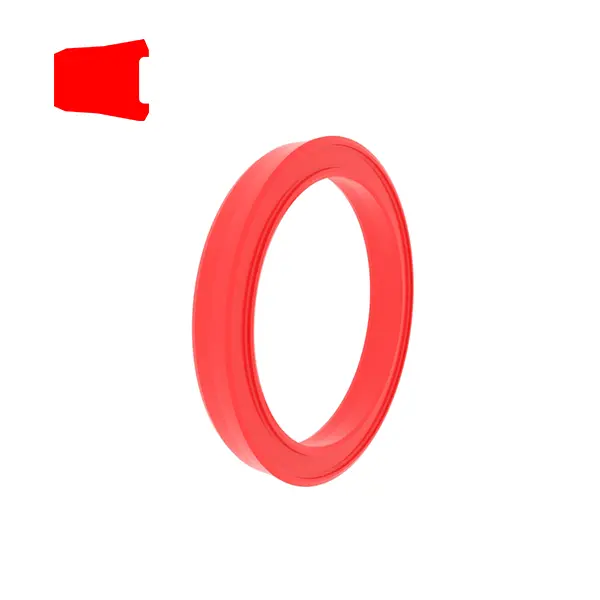

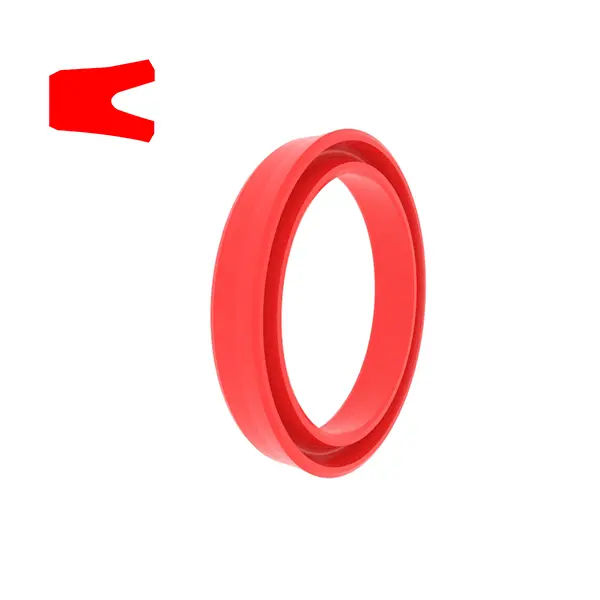

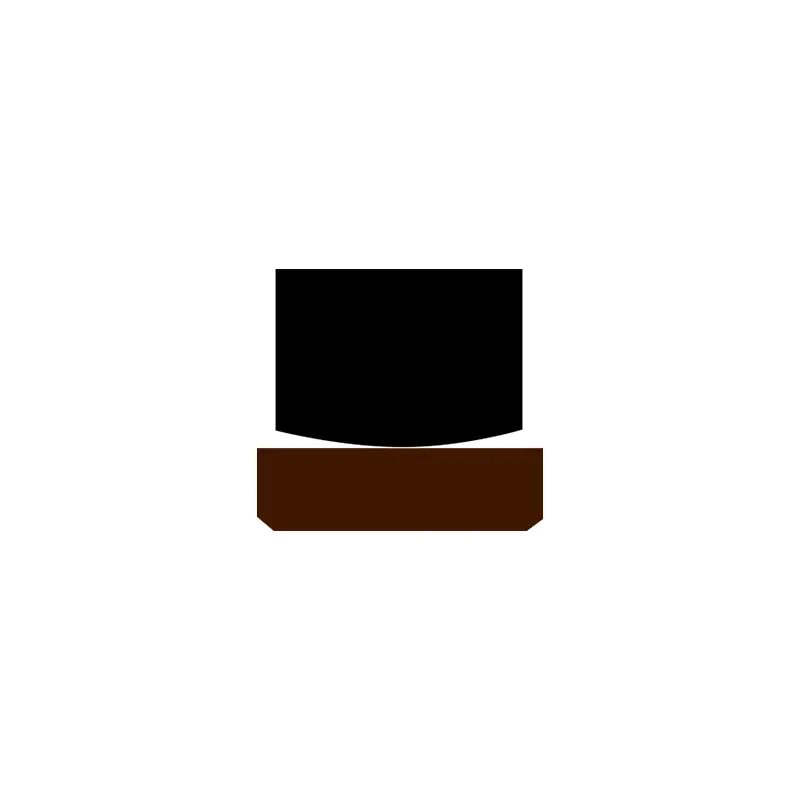

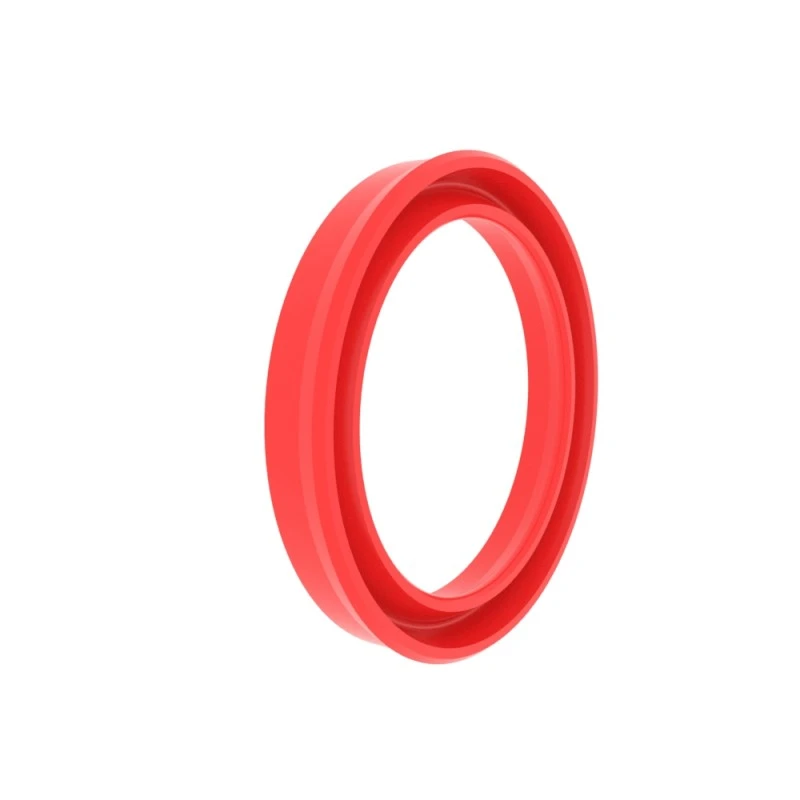

RCS101

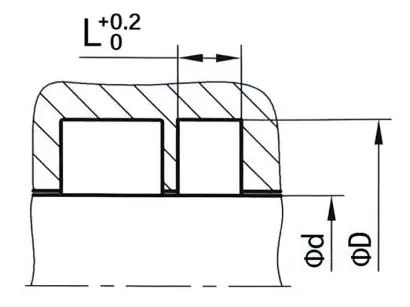

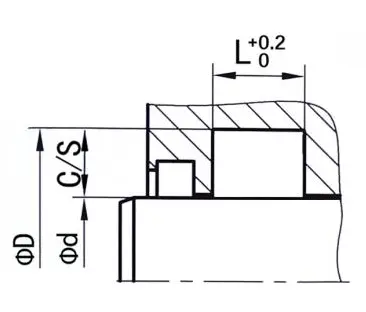

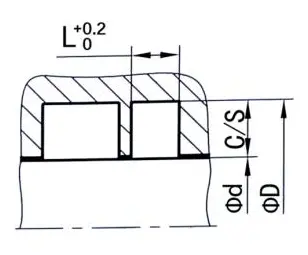

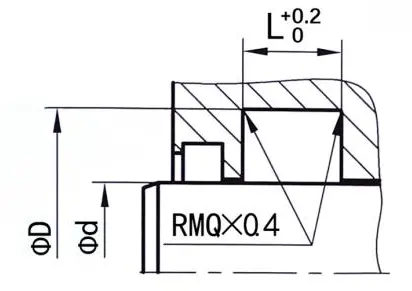

ஆர்டர் அளவு

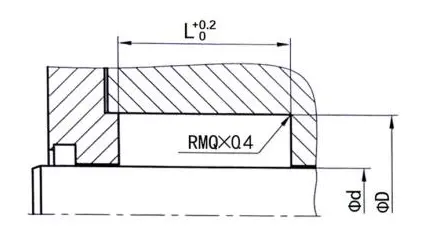

Φd ...... வெளிப்புற விட்டம்
Φd ...... உள் விட்டம்
எல் ...... பள்ளம் அகலம்
| மேற்பரப்பு பூச்சு | R tmax (μm) | ஆர்.ஏ (μm) |
| நெகிழ் மேற்பரப்பு பொருந்தும் ரப்பர்/பாலியூரிதீன் முத்திரைகள் நெகிழ் மேற்பரப்பு பொருந்தும் PTFE முத்திரைகள் | .5 .5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| பள்ளம் கீழே பள்ளம் பக்க | ≤6.3 ≤15 | ≤1.6 ≤3 |
| TP சுயவிவர ஆதரவு நீள விகிதம் | 50%-95% |
|
| சகிப்புத்தன்மை | |
| Φd | எஃப் 8 |
| Φd | எச் 10 |
வரிசைப்படுத்தும் உதாரணம்

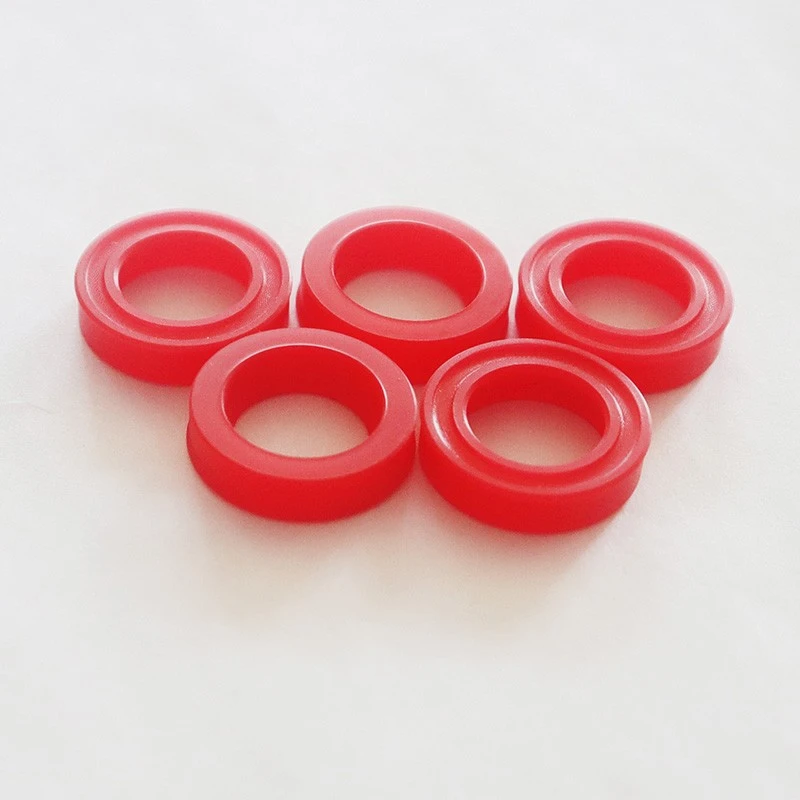

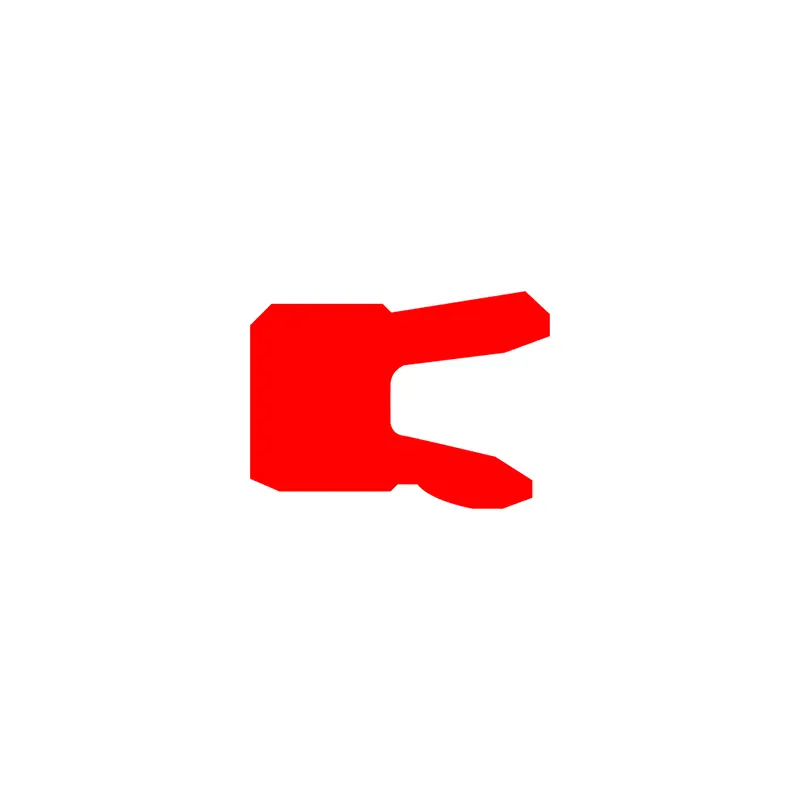

மாதிரி: RCS101
பள்ளம் அளவு: 100x115x10
பொருள்: RC-PU-H

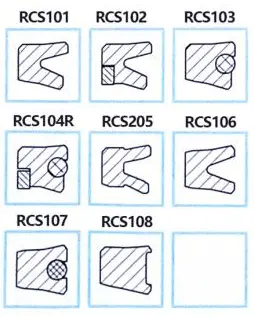

முத்திரை வகை: RCS101, RCS102, RCS103, RCS104, RCS205, RCS106, RCS107, RCS108, RCS117, RCS121
முக்கிய பயன்பாடு: ஹைட்ராலிக் மற்றும் நியூமேடிக் சிலிண்டர்களுக்கு ஏற்றது
நன்மைகள்: பள்ளத்தில் நிலையான உட்பொதித்தல், பரந்த வெப்பநிலை வரம்பு, சிறந்த நிலையான மற்றும் மாறும் சீல் செயல்திறன், மாறும் நிலைமைகளின் கீழ் வலுவான எஞ்சிய எண்ணெய் பிரித்தெடுக்கும் திறன்.
பொருள்: பாலியூரிதீன், ரப்பர்
| பள்ளம் எடுத்துக்காட்டுகளை முத்திரையுங்கள் | பின்வருபவை நிலையான பள்ளம் பரிமாணங்கள் (அளவு வரம்பிற்குள் எந்த அளவின் தூசி முத்திரைகள் தயாரிக்கப்படலாம்) | ||||||||
 |
 |
Φd | Φd | L | c/s | அதிகபட்ச வெளியேற்ற இடைவெளி | |||
| 100bar | 250bar | 400bar | |||||||
| 5-24.9 | Φd+8 | 6.3 | 4 | 0.50 | 0.35 | 0.25 | |||
| 25-49.9 | Φd+10 | 8 | 5 | 0.50 | 0.35 | 0.25 | |||
| 50-149.9 | Φd+15 | 10 | 7.5 | 0.50 | 0.35 | 0.25 | |||
| 150-229.9 | Φd+20 | 14 | 10 | 0.50 | 0.35 | 0.25 | |||
| 300-499.9 | Φd+25 | 17 | 12.5 | 0.50 | 0.35 | 0.25 | |||
| 500-699.9 | Φd+30 | 25 | 15 | 0.50 | 0.35 | 0.25 | |||
| ＞ 700 | Φd+40 | 32 | 20 | 0.60 | 0.40 | 0.30 | |||
| ＞ 1000 | Φd+50 | 40 | 25 | 0.70 | 0.50 | 0.40 | |||

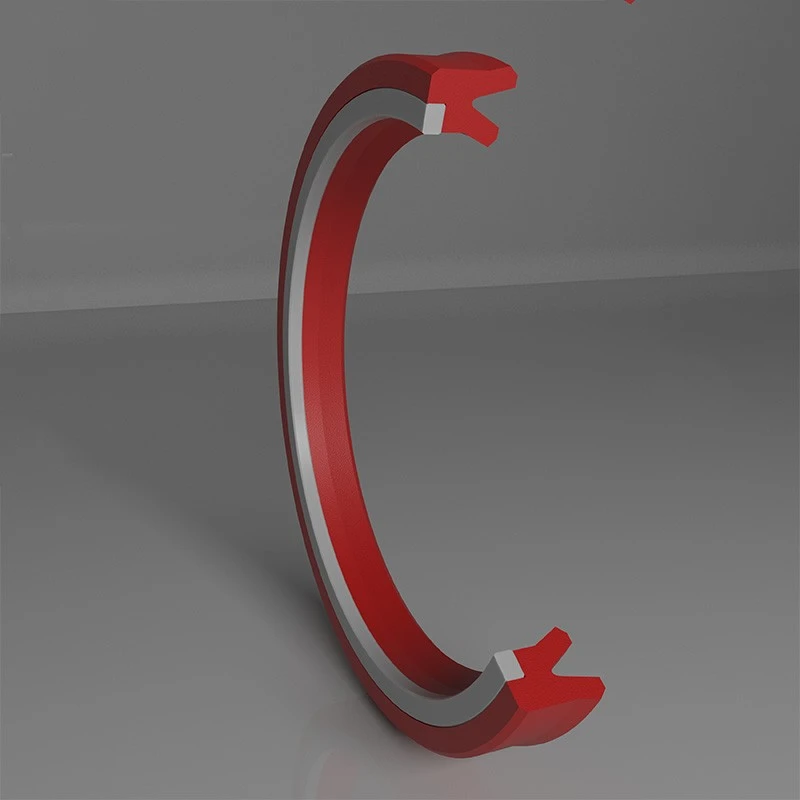

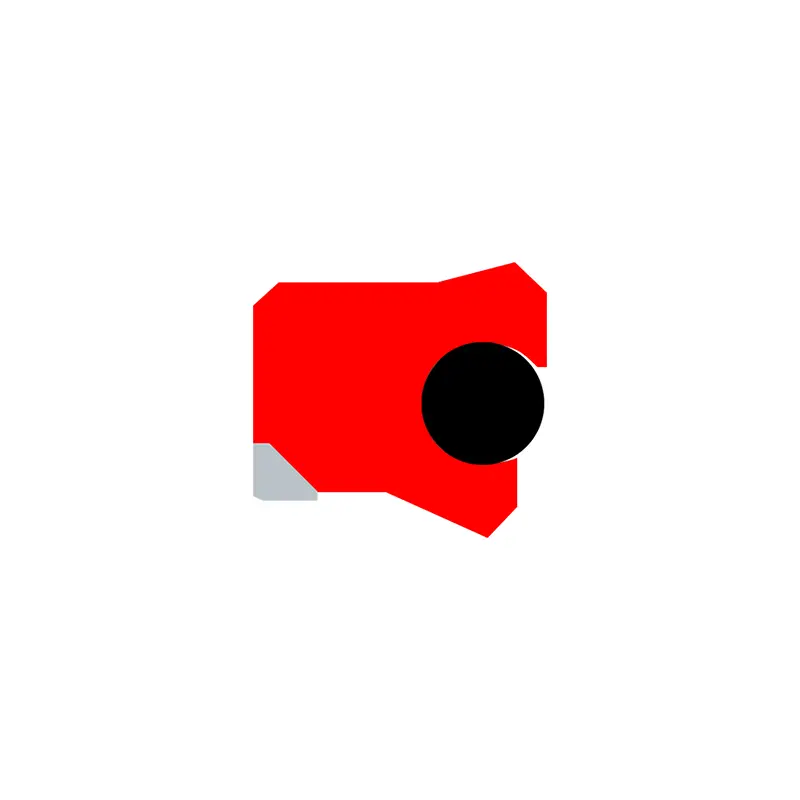

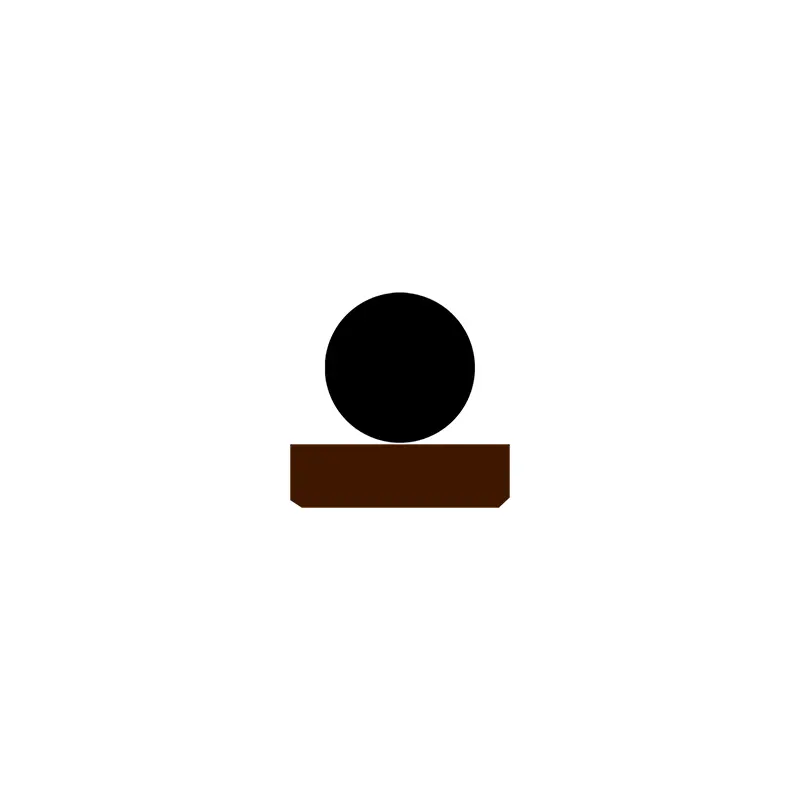

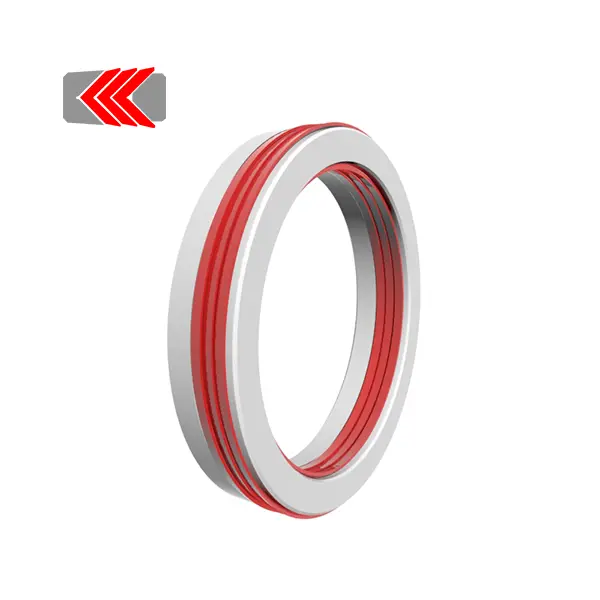

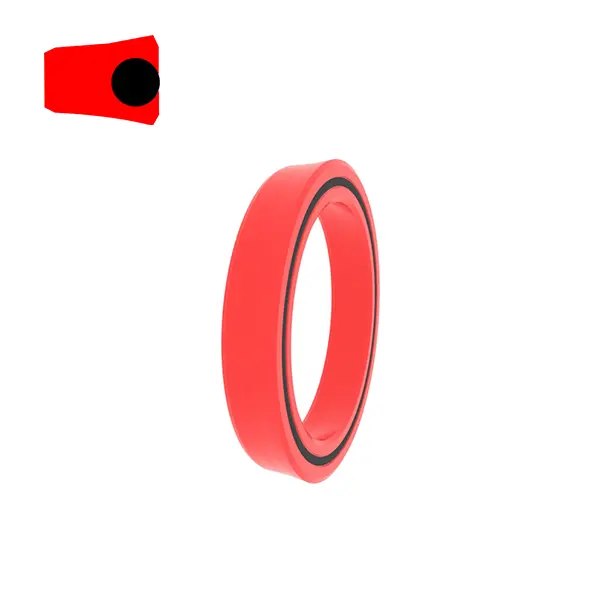

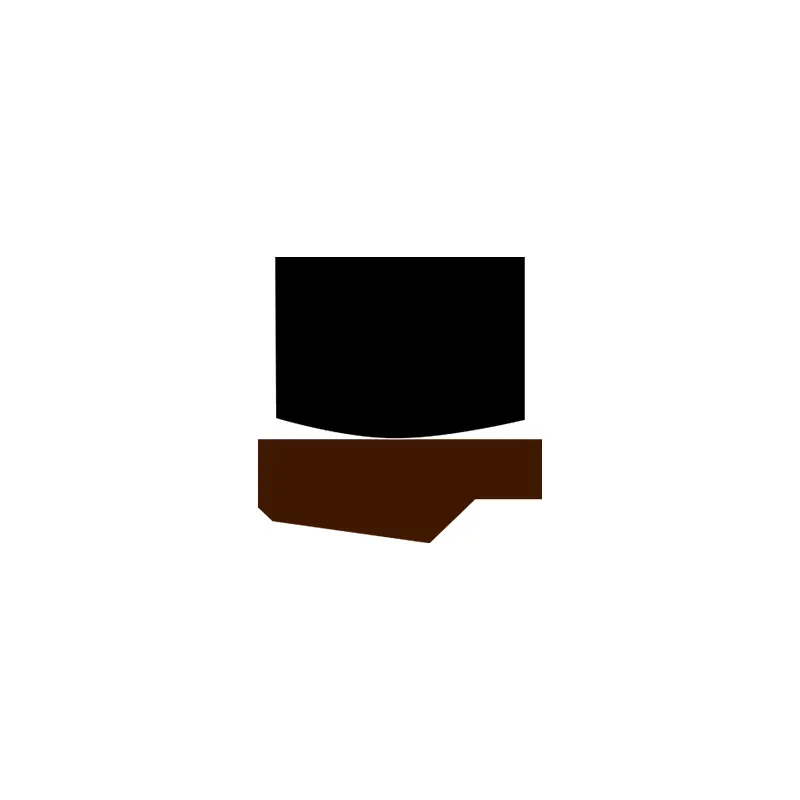

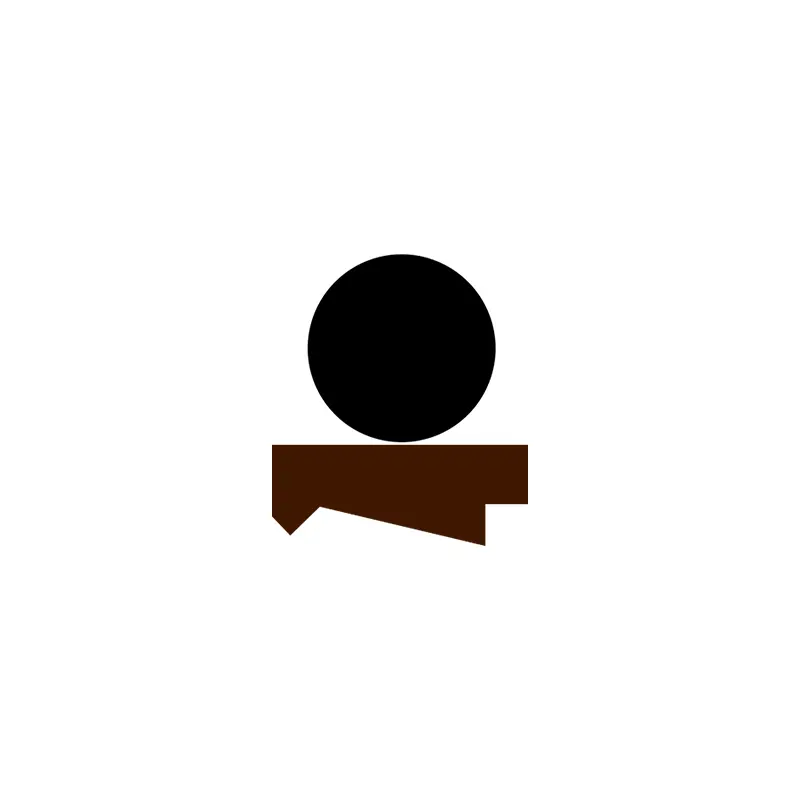

RCS109
ஆர்டர் அளவு
Φd ...... வெளிப்புற விட்டம்
Φd ...... உள் விட்டம்
எல் ...... பள்ளம் அகலம்
|
மேற்பரப்பு பூச்சு |
R tmax (μm) |
ஆர்.ஏ (μm) |
|
நெகிழ் மேற்பரப்பு பொருந்தும் ரப்பர்/பாலியூரிதீன் முத்திரைகள் நெகிழ் மேற்பரப்பு பொருந்தும் PTFE முத்திரைகள் |
.5 .5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
பள்ளம் கீழே பள்ளம் பக்க |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP சுயவிவர ஆதரவு நீள விகிதம் |
50%-95% |
|
|
சகிப்புத்தன்மை |
|
|
. டி |
எஃப் 8 |
|
Φd |
எச் 10 |
வரிசைப்படுத்தும் உதாரணம்

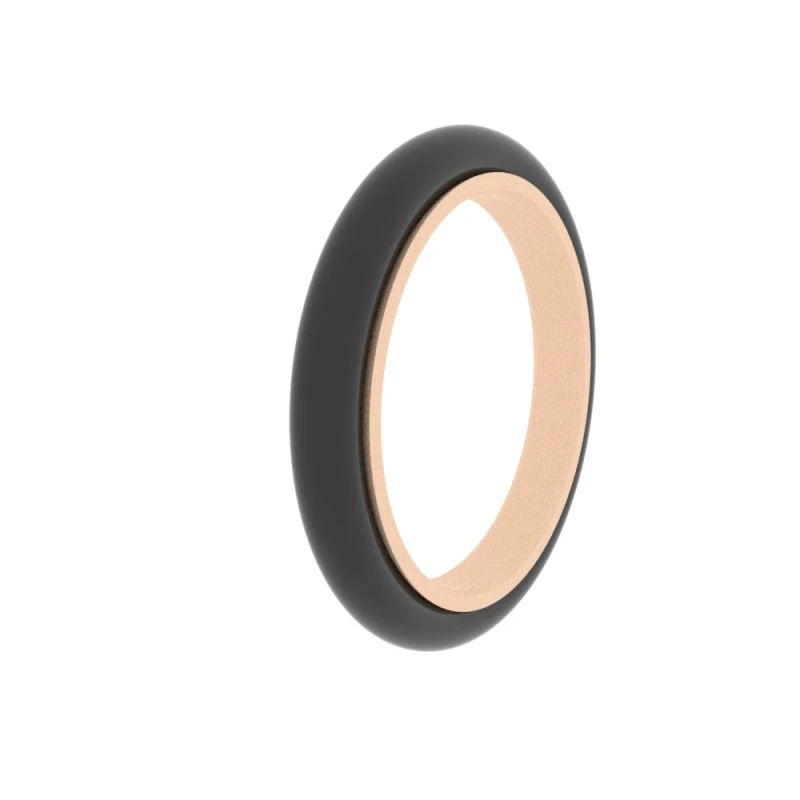

மாதிரி: RCS109
பள்ளம் அளவு: 100x115.1x6.3
பொருள்: ptfe3+nbr
முத்திரை வகை: RCS109
முக்கிய பயன்பாடு: பொறியியல் வாகனங்கள், விவசாய இயந்திரங்கள், கிரேன்கள், கடல் ஹைட்ராலிக் உபகரணங்கள், இயந்திர கருவிகள்.
நன்மைகள்: குறைந்த உராய்வு, க்ரீப் இல்லை, அதிக உடைகள் எதிர்ப்பு, நல்ல வெப்ப எதிர்ப்பு செயல்திறன், நல்ல வெப்ப கடத்துத்திறன், நிலையான உட்பொதித்தல் பள்ளம், பரந்த வெப்பநிலை வரம்பு மட்டுமே.
பொருள்: டெட்ராஃப்ளூரோஎத்திலீன், நைட்ரைல் ரப்பர் அல்லது ஃவுளூரின் ரப்பர்
|
பள்ளம் எடுத்துக்காட்டுகளை முத்திரையுங்கள் |
பின்வருபவை நிலையான பள்ளம் பரிமாணங்கள் (அளவு வரம்பிற்குள் எந்த அளவின் தூசி முத்திரைகள் தயாரிக்கப்படலாம்) |
||||||||
|
|
|
. டி |
Φd |
L |
c/s |
அதிகபட்ச வெளியேற்ற இடைவெளி |
|||
|
100bar |
200bar |
400bar |
|||||||
|
5-7.9 |
Φd+4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
8-18.9 |
Φd+7.3 |
3.2 |
3.64 |
0.40 |
0.25 |
0.15 |
|||
|
19-37.9 |
Φd+10.7 |
4.2 |
5.35 |
0.40 |
0.25 |
0.20 |
|||
|
38-199.9 |
Φd+15.1 |
6.3 |
7.55 |
0.50 |
0.30 |
0.20 |
|||
|
200-255.9 |
Φd+20.5 |
8.1 |
10.25 |
0.60 |
0.35 |
0.25 |
|||
|
256-649.9 |
Φd+24 |
8.1 |
12 |
0.60 |
0.35 |
0.25 |
|||
|
650-1000 |
Φd+27.3 |
9.5 |
13.65 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1000 |
Φd+38 |
13.8 |
19 |
1.00 |
0.70 |
0.50 |
|||

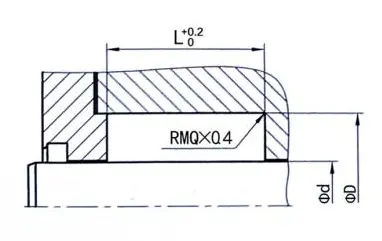

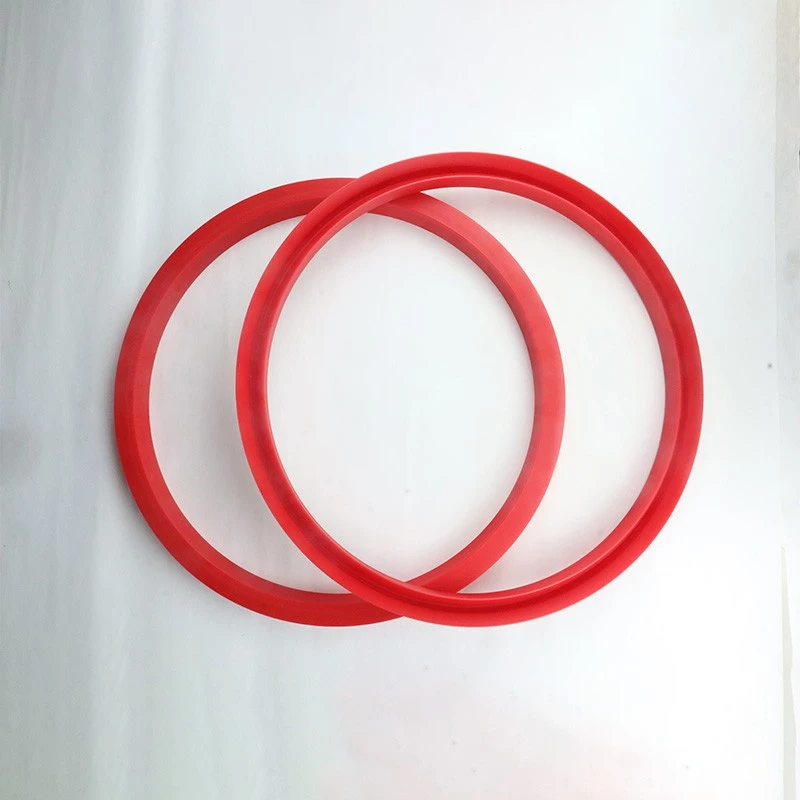

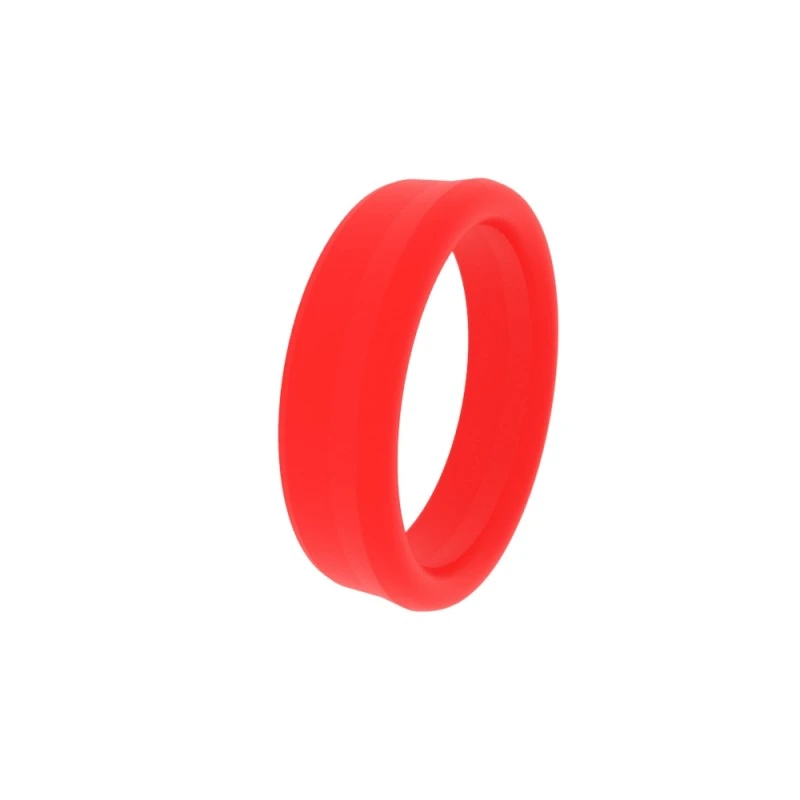

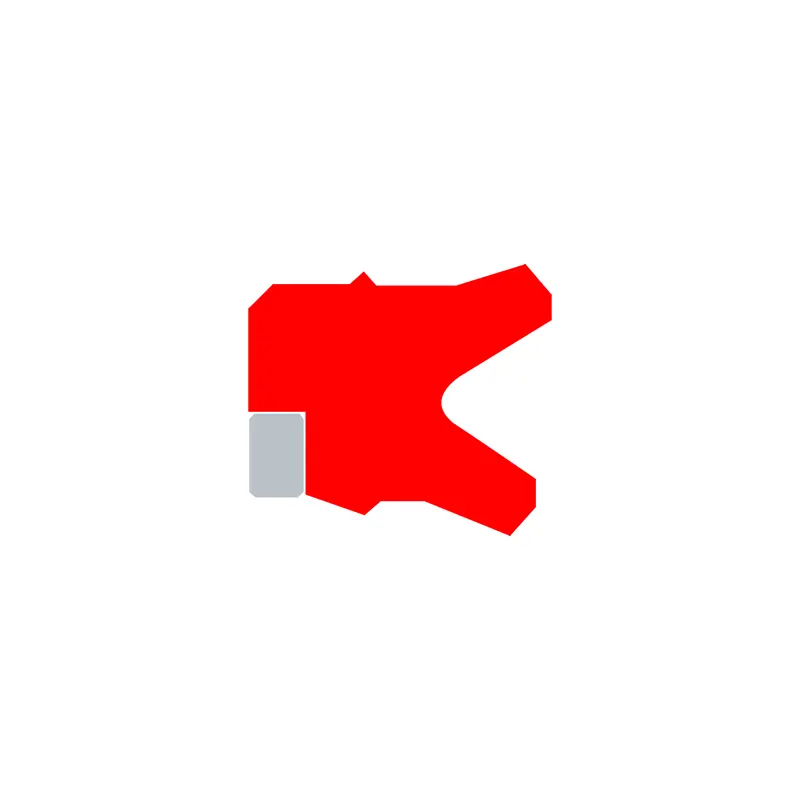

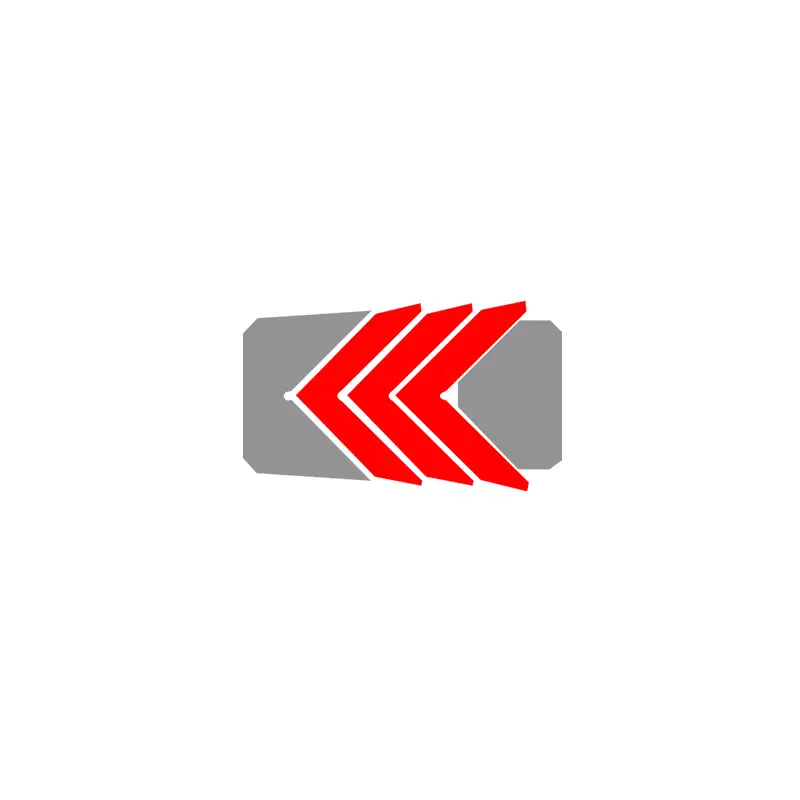

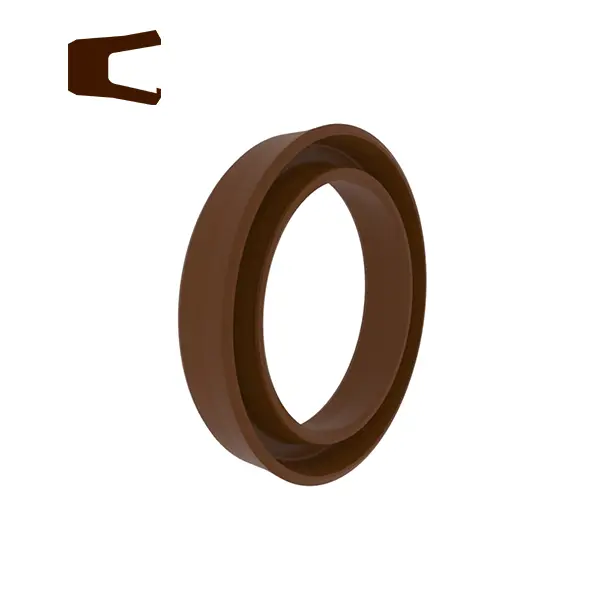

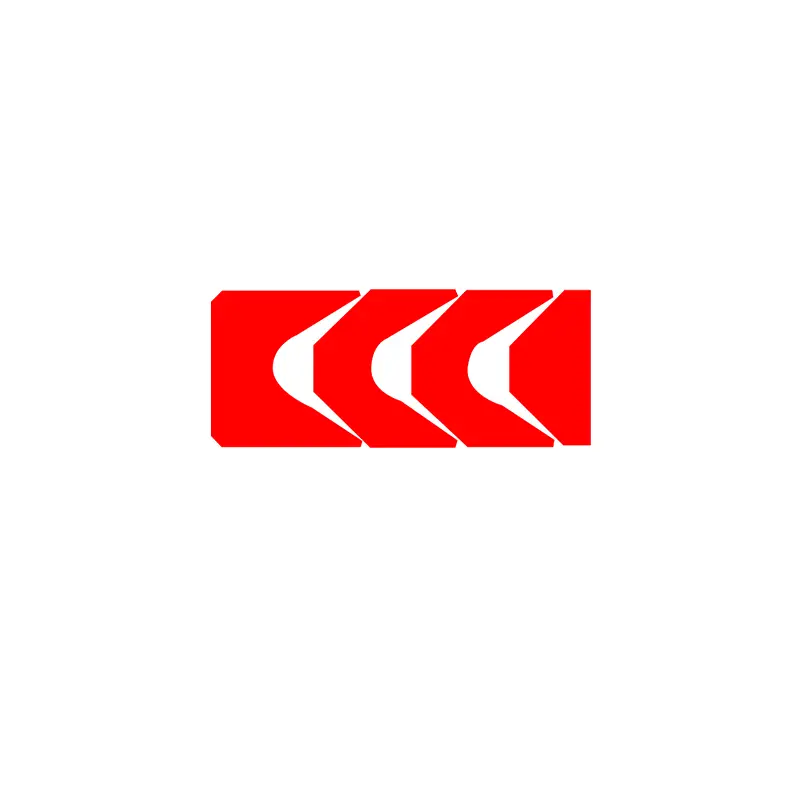

RCS110-112
ஆர்டர் அளவு
Φd ...... வெளிப்புற விட்டம்
Φd ...... உள் விட்டம்
எல் ...... பள்ளம் அகலம்
|
மேற்பரப்பு பூச்சு |
R tmax (μm) |
ஆர்.ஏ (μm) |
|
நெகிழ் மேற்பரப்பு பொருந்தும் ரப்பர்/பாலியூரிதீன் முத்திரைகள் நெகிழ் மேற்பரப்பு பொருந்தும் PTFE முத்திரைகள் |
.5 .5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
பள்ளம் கீழே பள்ளம் பக்க |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP சுயவிவர ஆதரவு நீள விகிதம் |
50%-95% |
|
|
சகிப்புத்தன்மை |
|
|
. டி |
எஃப் 8 |
|
Φd |
எச் 10 |
வரிசைப்படுத்தும் உதாரணம்
மாதிரி: RCS110-112
பள்ளம் அளவு: 100x120x32
பொருள்: RC-PU-H+POM
முத்திரை வகை: RCS110-112, RCS126-128
முக்கிய பயன்பாடு: கனரக தொழில்துறை இயந்திரங்களுக்கு, அச்சகங்கள்
நன்மைகள்: பழைய பிஸ்டன் தண்டுகளுக்கு ஏற்றது, திறந்த வகை க்ரீப்பரை நிறுவ எளிதானது
பொருள்: பாலியூரிதீன், பாலிஆக்ஸிமெதிலீன், நைலான்
|
பள்ளம் எடுத்துக்காட்டுகளை முத்திரையுங்கள் |
பின்வருபவை நிலையான பள்ளம் பரிமாணங்கள் (அளவு வரம்பிற்குள் எந்த அளவின் தூசி முத்திரைகள் தயாரிக்கப்படலாம்) |
|||||
|
|
|
. டி |
Φd |
L |
c/s |
|
|
10-39.9 |
Φd+10 |
16 |
5 |
|||
|
40-74.9 |
Φd+15 |
25 |
7.5 |
|||
|
75-149.9 |
Φd+20 |
32 |
10 |
|||
|
150-199.9 |
Φd+25 |
40 |
12.5 |
|||
|
200-299.9 |
Φd+30 |
50 |
15 |
|||
|
300-599.9 |
Φd+40 |
63 |
20 |
|||
|
＞ 600 |
Φd+40 |
80 |
20 |
|||
|
＞ 1000 |
Φd+50 |
100 |
25 |
|||

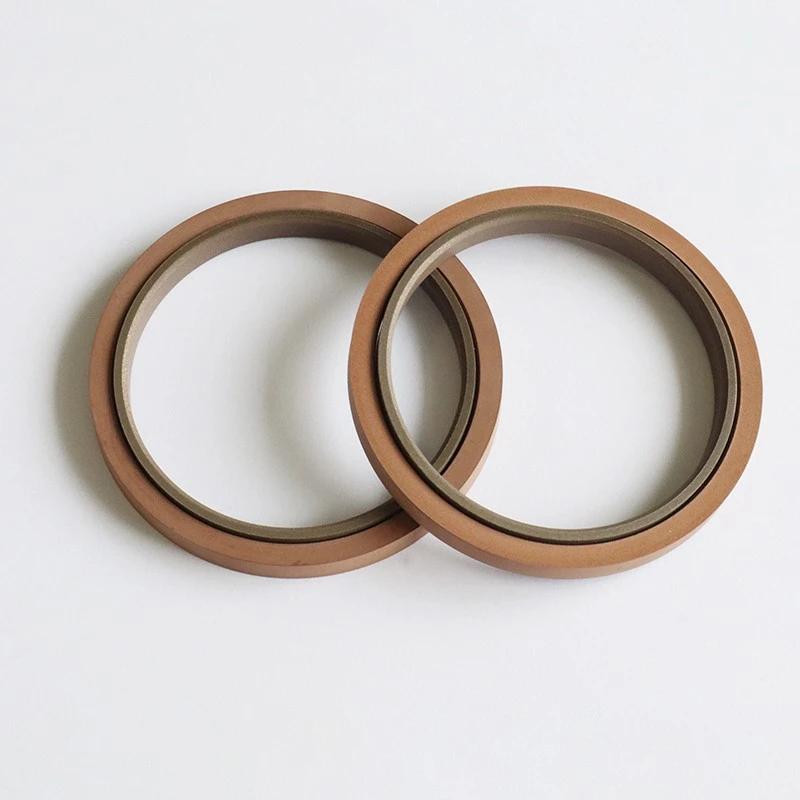

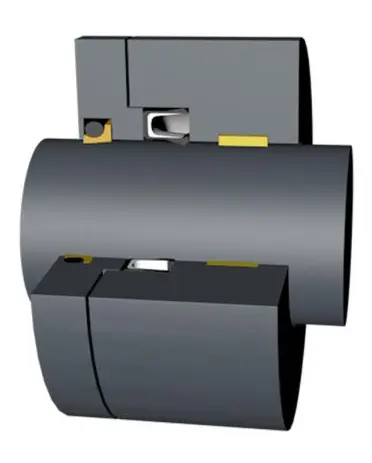

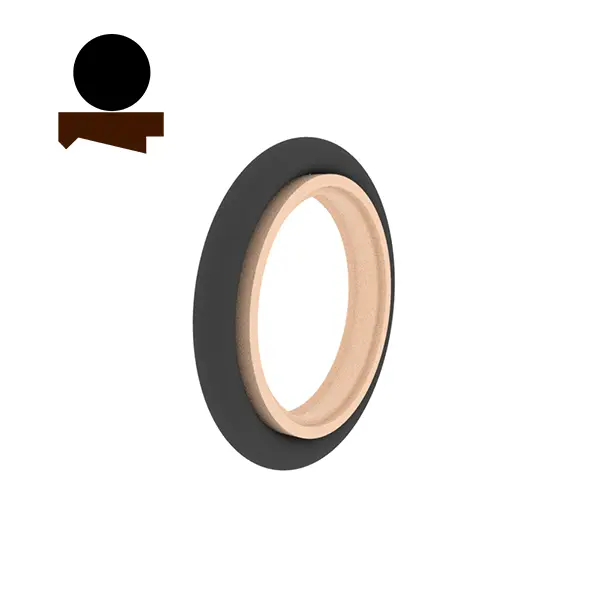

RCS119
ஆர்டர் அளவு
Φd ...... வெளிப்புற விட்டம்
Φd ...... உள் விட்டம்
எல் ...... பள்ளம் அகலம்
|
மேற்பரப்பு பூச்சு |
R tmax (μm) |
ஆர்.ஏ (μm) |
|
நெகிழ் மேற்பரப்பு பொருந்தும் ரப்பர்/பாலியூரிதீன் முத்திரைகள் நெகிழ் மேற்பரப்பு பொருந்தும் PTFE முத்திரைகள் |
.5 .5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
பள்ளம் கீழே பள்ளம் பக்க |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP சுயவிவர ஆதரவு நீள விகிதம் |
50%-95% |
|
|
சகிப்புத்தன்மை |
|
|
. டி |
எஃப் 8 |
|
Φd |
எச் 10 |
வரிசைப்படுத்தும் உதாரணம்
மாதிரி: RCS119
பள்ளம் அளவு: 100x109.4x7.1
பொருள்: ptfe2+nbr
முத்திரை வகை: RCS119
முக்கிய பயன்பாடு: வேதியியல் தொழில், விரைவான சிலிண்டர்கள் மற்றும் பொருத்துதல் இயந்திரங்கள். உணவுத் தொழில், மருந்துத் தொழில்.
நன்மைகள்: அதிக வெப்பநிலை மற்றும் பல்வேறு வேதியியல் ஊடகங்களை எதிர்க்கும், குறைந்த உராய்வு குணகம், க்ரீப் இல்லை, நல்ல உலர்ந்த உராய்வு பண்புகள், குறைந்த நிலையான மற்றும் உராய்வு மதிப்புகள்.
பொருள்: PTFE+இலை வசந்தம்
|

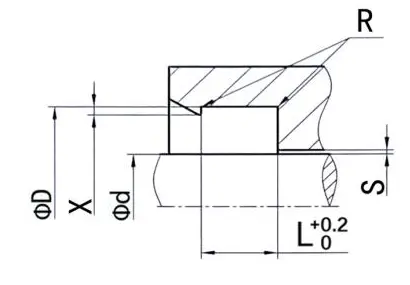

பள்ளம் எடுத்துக்காட்டுகளை முத்திரையுங்கள் |
பின்வருபவை நிலையான பள்ளம் பரிமாணங்கள் (அளவு வரம்பிற்குள் எந்த அளவின் தூசி முத்திரைகள் தயாரிக்கப்படலாம்) |
|||||||||
|
|
|
. டி |
Φd |
L |
R |
X |
அதிகபட்ச வெளியேற்ற இடைவெளி |
|||
|
100bar |
200bar |
400bar |
||||||||
|
10-19.9 |
டி+4.5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
20-39.9 |
டி+6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
40-119.9 |
டி+9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.20 |
0.10 |
|||
|
120-1000 |
டி+12.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.25 |
0.12 |
|||
|
＞ 1000 |
டி+19.0 |
15 |
0.8 |
0.9 |
0.50 |
0.40 |
0.20 |
|||
