பிஸ்டன் முத்திரைகள் துறையில் பன்முகப்படுத்தப்பட்ட தேவைகளில் நாங்கள் கவனம் செலுத்துகிறோம் மற்றும் ஹைட்ராலிக்ஸ் மற்றும் நியூமேடிக்ஸ் ஆகியவற்றின் அனைத்து காட்சிகளையும் உள்ளடக்கிய உயர் செயல்திறன் தீர்வுகளை வழங்குகிறோம். எங்கள் தயாரிப்பு வரி ஒற்றை-நடிப்பு மற்றும் இரட்டை-செயல்பாடுகளாக பிரிக்கப்பட்டுள்ளது, பொருள் கண்டுபிடிப்பு மற்றும் கட்டமைப்பு தேர்வுமுறை ஆகியவற்றை இணைத்து வழக்கமான தொழில்துறையிலிருந்து தீவிர வேலை நிலைமைகளுக்கு சீல் சவால்களை எதிர்கொள்ளும்:
1. பிஸ்டன் சீல் டர்னிங் சீல்ஸ் தொடரின் சிறப்பம்சங்கள்:
உயர் அழுத்தம் மற்றும் எதிர்ப்பு எதிர்ப்பு: RCK102/102R/104 தொடர் உயர் அழுத்தத்திற்காக வடிவமைக்கப்பட்டுள்ளன, மேலும் பெரிய இடைவெளிகளுக்கும் குறுகிய பள்ளங்களுக்கும் ஏற்ப ஆதரவு அமைப்பு பலப்படுத்தப்படுகிறது. RCK109H/120/122 மற்றும் பிற சேர்க்கை முத்திரைகள் வழிகாட்டி மோதிரங்கள் மற்றும் எலாஸ்டோமர்களை 35MPA+ உயர் அழுத்த வரம்பை உடைக்க ஒருங்கிணைக்கின்றன, குறிப்பாக சுரங்க மற்றும் கனரக இயந்திரங்களுக்கு ஏற்றவை.
டைனமிக் தகவமைப்பு: ஆர்.சி.கே 108/125/138 டெட்ராஃப்ளூரோஎதிலீன் பொருளைப் பயன்படுத்துகிறது, மிகக் குறைந்த வேகத்திலிருந்து அதிவேகத்திற்கு (0.01 ~ 5 மீ/வி) நிலையான சீல் அடைய, மற்றும் குறைந்த உராய்வு பண்புகள் நடைபயிற்சி ஹைட்ராலிக்ஸ் மற்றும் துல்லியமான ஊசி வடிவமைக்கும் கருவிகளுக்கு ஏற்றவை.
தீவிர சுற்றுச்சூழல் சகிப்புத்தன்மை: RCK119/139 மாண்டர் ஸ்பிரிங் மற்றும் PTFE பொருள் பொருத்தப்பட்டிருக்கிறது, இது அரிப்பு-எதிர்ப்பு மற்றும் உலர்-உடைகள்-எதிர்ப்பு. -40 ℃ ~ 200 of இன் பரந்த வெப்பநிலை வரம்பு வேதியியல், மருந்து உயர் வெப்பநிலை உலைகள் மற்றும் உணவு அசெப்டிக் உற்பத்தி வரிகளை உள்ளடக்கியது.
2. தொழில் தனிப்பயனாக்கப்பட்ட வடிவமைப்பு:
பராமரிப்பு மற்றும் மாற்றம்: RCK116/216 நிறுவல் செயல்முறையை எளிதாக்குகிறது மற்றும் பழைய சிலிண்டர் பழுதுபார்க்கும் தேவைகளுக்கு ஏற்றது மற்றும் உணவு நிரப்பும் கருவிகளை விரைவாக மாற்றுகிறது.
இரட்டை நடுத்தர தனிமைப்படுத்தல்: RCK144/145 ஒரு அசல் இரட்டை உதடு கட்டமைப்பைக் கொண்டுள்ளது, இது எண்ணெய்/நீர் அல்லது வாயு/திரவ கலப்பு ஊடகங்களை ஒரே நேரத்தில் முத்திரையிட முடியும், இது சிக்கலான பணி நிலைமைகளுக்கு ஏற்றது.
குறுகிய பக்கவாதம் உகப்பாக்கம்: குறுகிய-ஸ்ட்ரோக் ஹைட்ராலிக் சிலிண்டர்களில் கசிவு ஏற்படும் அபாயத்தைத் தவிர்ப்பதற்காக RCK103/143 O-ரிங் ப்ரீலோட் மூலம் உட்பொதித்தல் நிலைத்தன்மையை மேம்படுத்துகிறது.
3. முக்கிய தொழில்நுட்ப நன்மைகள்:
பொருள் அறிவியல்: பாலியூரிதீன் லிப் (ஆர்.சி.கே 205) எண்ணெய் சேமிப்பு வடிவமைப்பு உயவு இல்லாத நியூமாட்டிக்ஸின் ஆயுளை விரிவுபடுத்துகிறது, மேலும் டெட்ராஃப்ளூரோஎத்திலீன் (ஆர்.சி.கே 108) உடைகள் எதிர்ப்பு மற்றும் வேதியியல் எதிர்ப்பை கணக்கில் எடுத்துக்கொள்கிறது.
கட்டமைப்பு கண்டுபிடிப்பு: பின்-பின்-பின் வழிகாட்டி மோதிரங்கள் (RCK101), ஆதரவு ரிங் ரிங் எதிர்ப்பு முறுக்கு (RCK120) மற்றும் பிற வடிவமைப்புகள் அதிர்வு மற்றும் விசித்திரமான சுமைகளின் கீழ் முத்திரைகளின் ஆயுள் உறுதி செய்கின்றன.
சுரங்க இயந்திரங்கள், ஊசி மருந்து வடிவமைக்கும் உபகரணங்கள் மற்றும் மருத்துவ சாதனங்கள் போன்ற 20+ தொழில்களுக்கு "முத்திரை-வழிகாட்டியை எதிர்க்கும்" ஒருங்கிணைந்த தீர்வுகளை வழங்குவதில் நாங்கள் கடமைப்பட்டுள்ளோம், தரப்படுத்தப்பட்ட தொகுதிகள் மற்றும் தனிப்பயனாக்கப்பட்ட சேவைகளுடன் செலவு மற்றும் செயல்திறனை சமநிலைப்படுத்துதல், வாடிக்கையாளர்களுக்கு பராமரிப்பு செலவுகளைக் குறைக்கவும், உபகரணங்கள் நம்பகத்தன்மையை மேம்படுத்தவும் உதவுகிறது.
தயாரிப்பு அம்சங்கள் மற்றும் பயன்பாடுகள்:

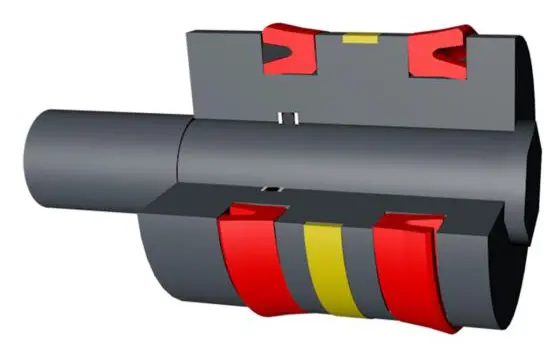

பிஸ்டன் சீல் திருப்புதல் முத்திரைகள் ஹைட்ராலிக் சிலிண்டர்கள் மற்றும் சிலிண்டர்கள், நிலையான ஹைட்ராலிக் சிலிண்டர்கள் மற்றும் நடைபயிற்சி ஹைட்ராலிக் இயந்திரங்களுக்கு ஏற்றவை. முக்கிய பயன்பாடுகளில் கட்டுமான இயந்திரங்கள், விவசாய இயந்திரங்கள், கிரேன்கள் மற்றும் நிலையான சிலிண்டர்கள் ஆகியவை அடங்கும்.
வேதியியல் துறையில் பயன்படுத்தும்போது, இது பொதுவாக வேகமான சிலிண்டர்கள் மற்றும் பொருத்துதல் இயந்திரங்களுக்கு பயன்படுத்தப்படுகிறது. இது உணவுத் தொழில், மருந்துத் தொழில் மற்றும் குவிப்பாளர்களிலும் பயன்படுத்தப்படலாம்.
நன்மைகள்
பிஸ்டன் சீல் திருப்பும் முத்திரைகள் பள்ளத்தில் நிலையானதாக பதிக்கப்பட்டுள்ளன, நல்ல டைனமிக் மற்றும் நிலையான சீல் செயல்திறன், கூடுதல் வழிகாட்டி மோதிரங்கள், குறைந்த உராய்வு, ஹைட்ராலிக் க்ரீப் நிகழ்வு, அதிக உடைகள் எதிர்ப்பு, நல்ல வெப்ப எதிர்ப்பு செயல்திறன், நல்ல வெப்ப கடத்துத்திறன், பரந்த பொருந்தக்கூடிய வெப்பநிலை வரம்பு மற்றும் மாறும் நிலைமைகளின் கீழ் வலுவான மீதமுள்ள எண்ணெய் திரும்பும் திறன் ஆகியவை இல்லை.

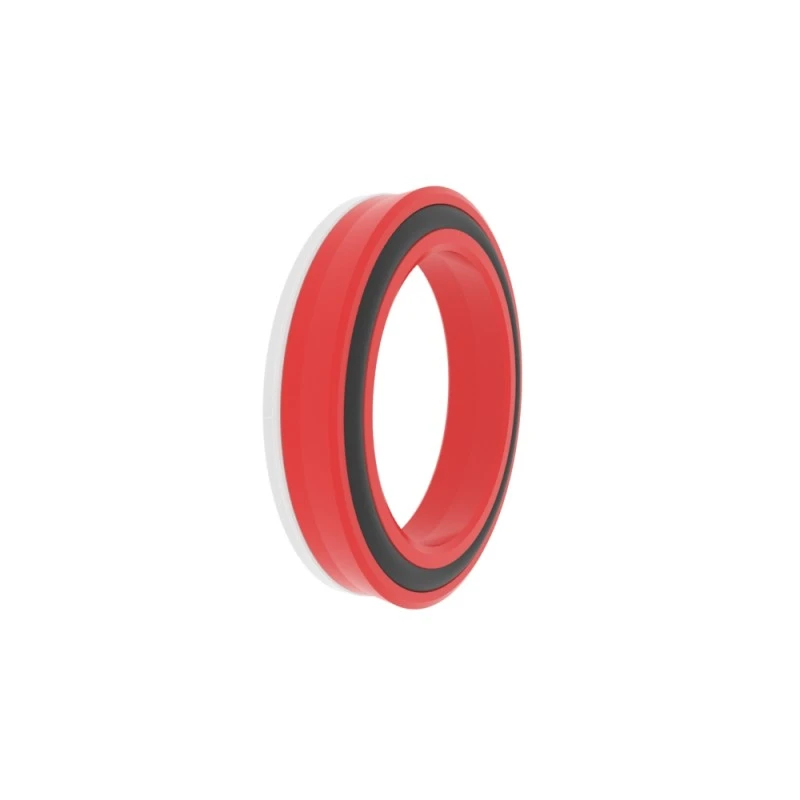

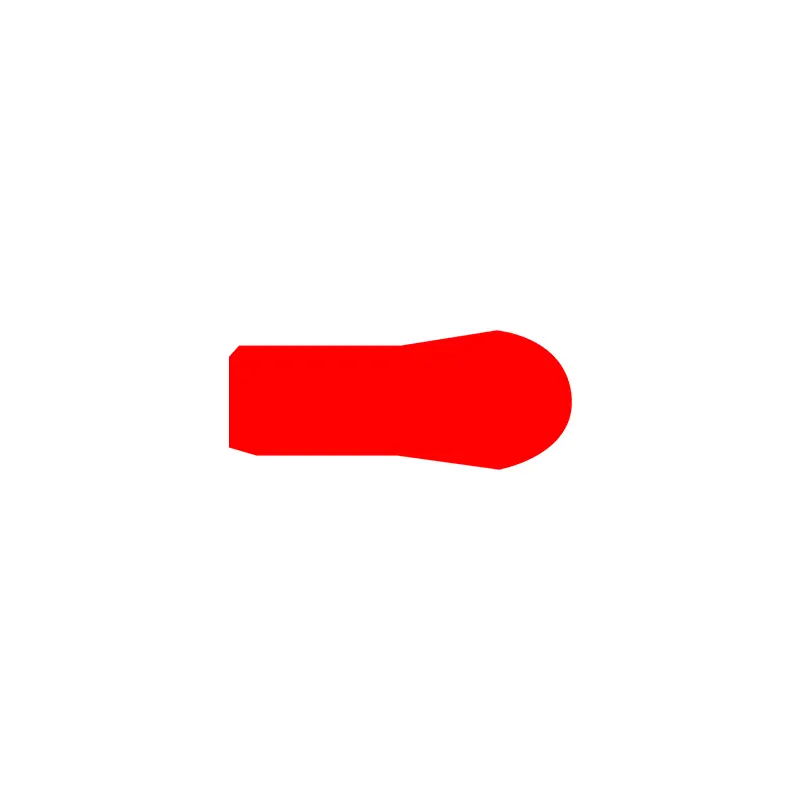

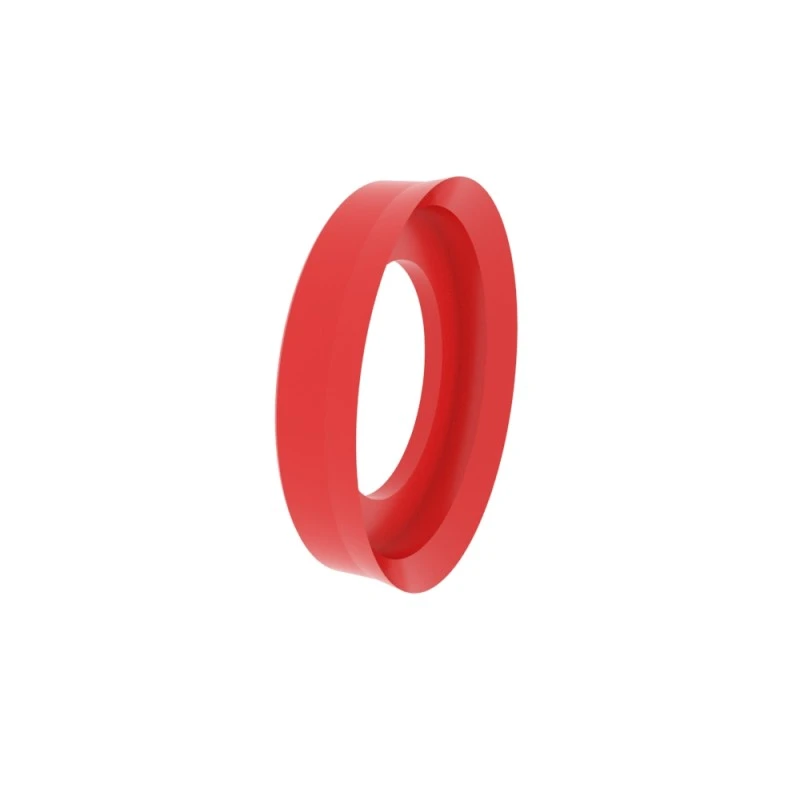

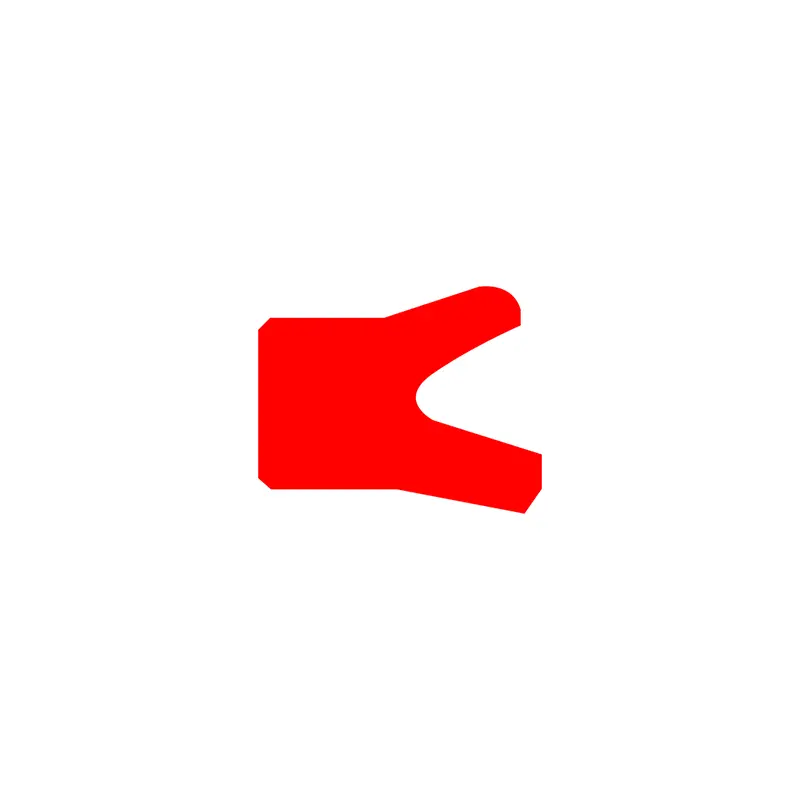

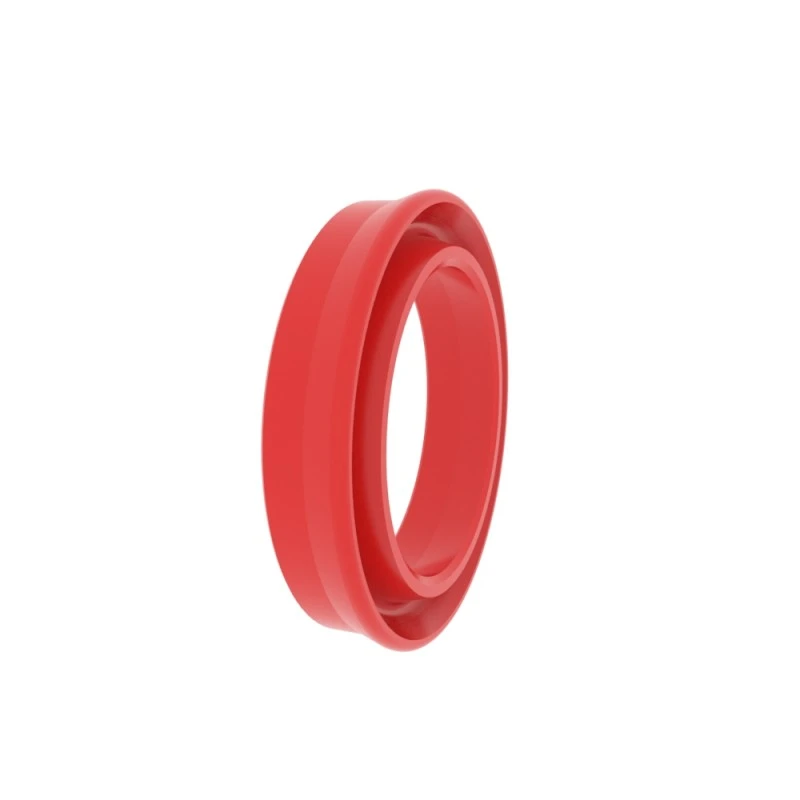

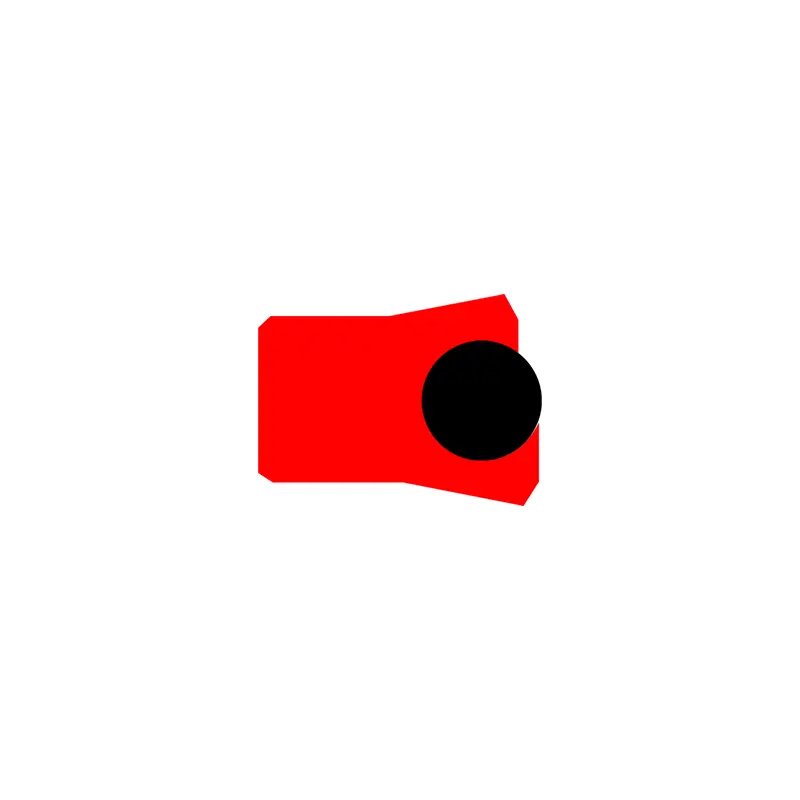

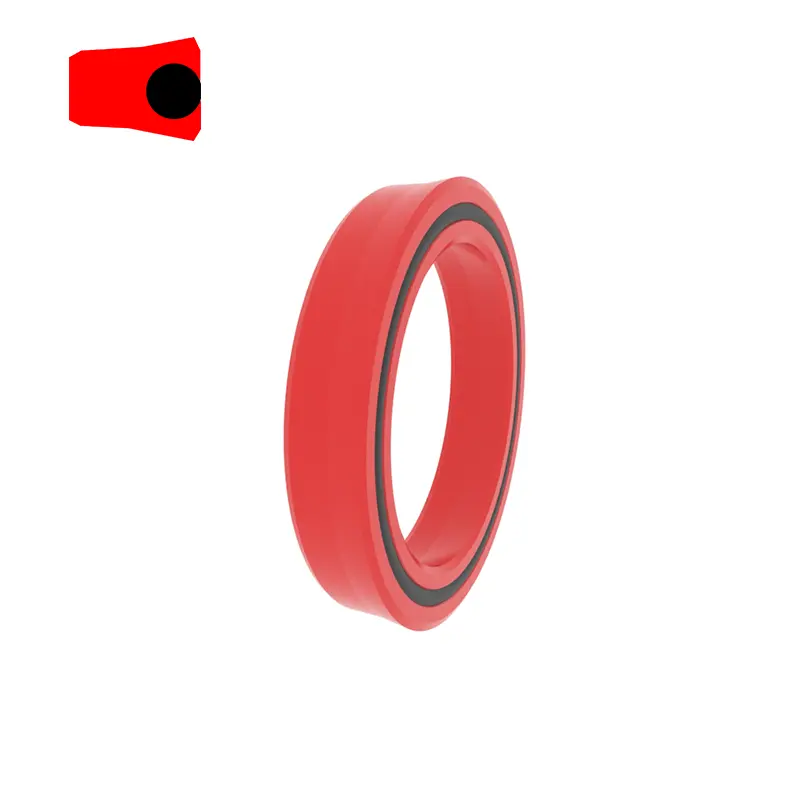

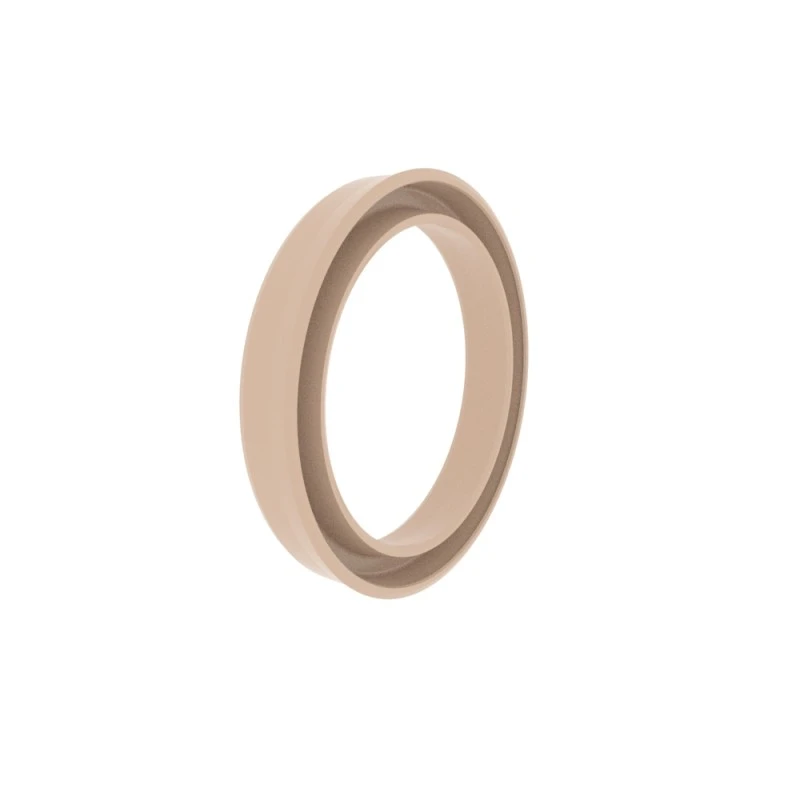

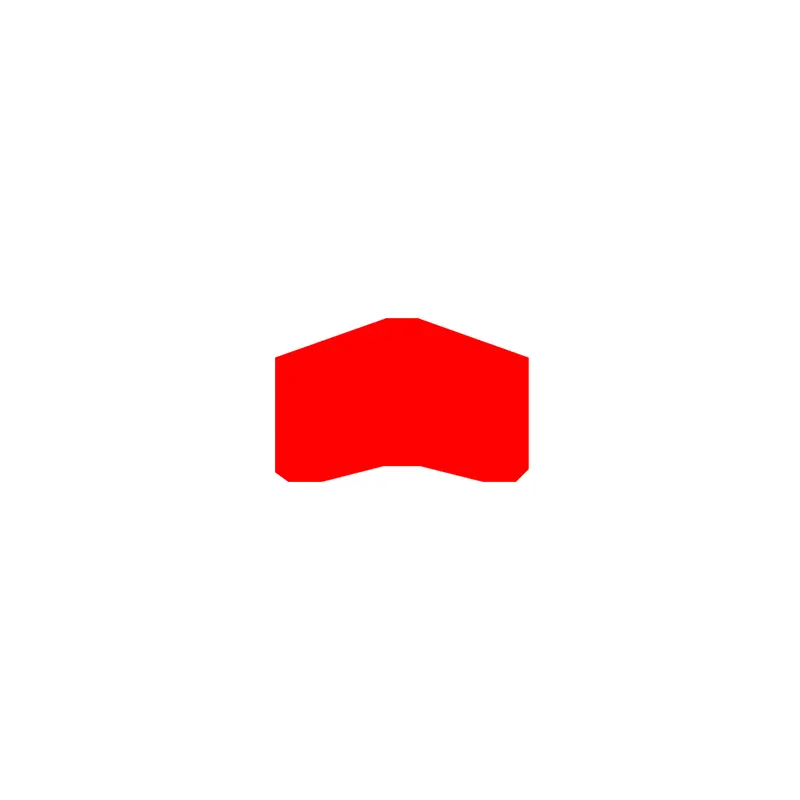

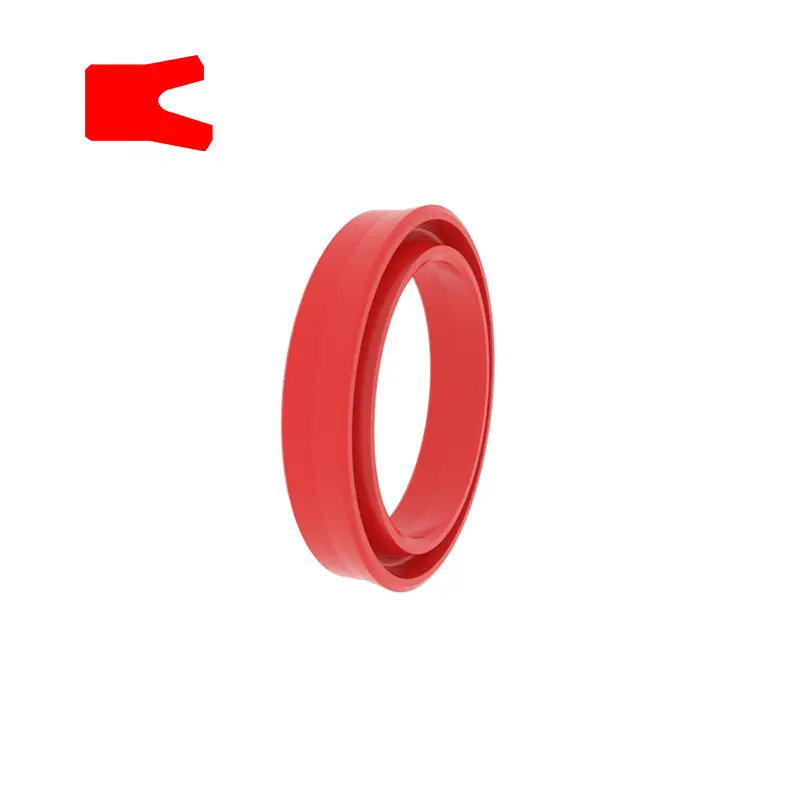

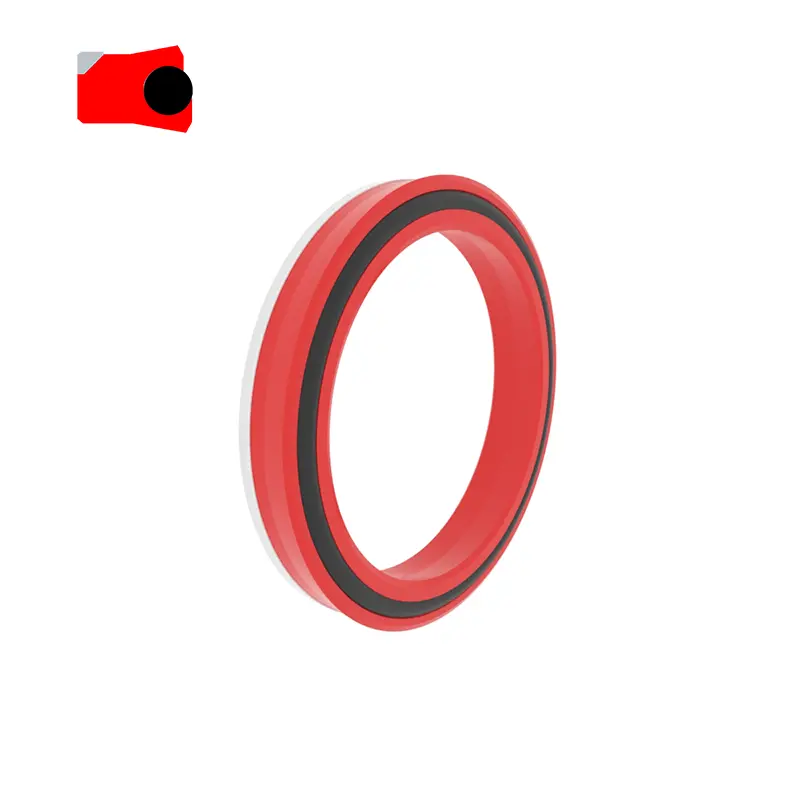

RCK101
ஆர்டர் அளவு
Φd ...... வெளிப்புற விட்டம்
Φd ...... உள் விட்டம்
எல் ...... பள்ளம் அகலம்
|
மேற்பரப்பு பூச்சு |
R tmax (μm) |
ஆர்.ஏ (μm) |
|
நெகிழ் மேற்பரப்பு பொருந்தும் ரப்பர்/பாலியூரிதீன் முத்திரைகள் நெகிழ் மேற்பரப்பு பொருந்தும் PTFE முத்திரைகள் |
.5 .5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
பள்ளம் கீழே பள்ளம் பக்க |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP சுயவிவர ஆதரவு நீள விகிதம் |
50%-95% |
|
|
சகிப்புத்தன்மை |
|
|
Φd |
எச் 10 |
|
Φd |
எச் 9 |
வரிசைப்படுத்தும் உதாரணம்
மாதிரி: RCK101
பள்ளம் அளவு: 100x84x10
பொருள்: RC-PU-H

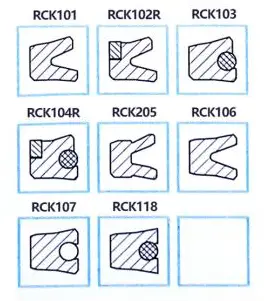

முத்திரை வகை: RCK101, RCK102, RCK103, RCK104, RCK105, RCK205, RCK106, RCK107, RCK108, RCK118, RCK127
முக்கிய பயன்பாடு: ஹைட்ராலிக் மற்றும் நியூமேடிக் சிலிண்டர்களுக்கு ஏற்றது
நன்மைகள்: பள்ளத்தில் உட்பொதிக்கும்போது இது நிலையானது, சிறந்த டைனமிக் மற்றும் நிலையான சீல் செயல்திறனைக் கொண்டுள்ளது, பரந்த வெப்பநிலை வரம்பிற்கு பொருந்தும், மேலும் மாறும் நிலைமைகளின் கீழ் வலுவான எஞ்சிய எண்ணெய் வருவாய் திறனைக் கொண்டுள்ளது.
பொருள்: பாலியூரிதீன், ரப்பர்
|

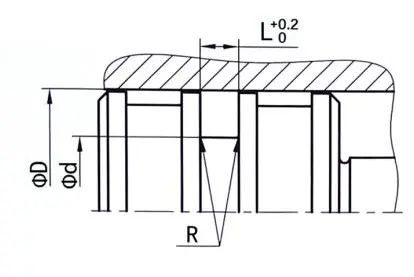

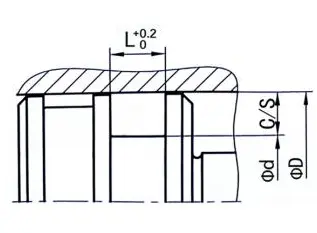

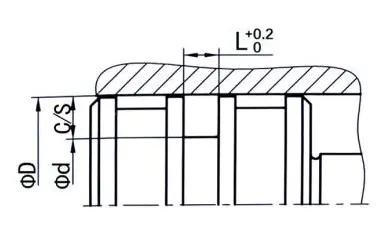

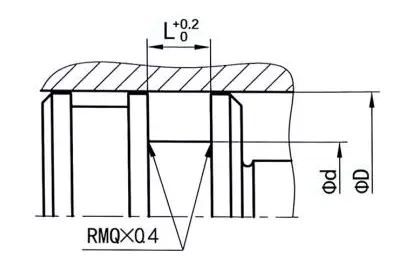

பள்ளம் எடுத்துக்காட்டுகளை முத்திரையுங்கள் |
பின்வருபவை நிலையான பள்ளம் பரிமாணங்கள் (அளவு வரம்பிற்குள் எந்த அளவின் தூசி முத்திரைகள் தயாரிக்கப்படலாம்) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
அதிகபட்ச வெளியேற்ற இடைவெளி |
|||
|
100bar |
250bar |
400bar |
|||||||
|
5-24.9 |
Φd-8 |
6 |
4 |
0.5 |
0.35 |
0.25 |
|||
|
25-49.9 |
Φd-10 |
7 |
5 |
0.5 |
0.35 |
0.25 |
|||
|
50-74.9 |
Φd-12 |
8 |
6 |
0.5 |
0.35 |
0.25 |
|||
|
75-149.9 |
Φd-16 |
10 |
8 |
0.5 |
0.35 |
0.25 |
|||
|
150-299.9 |
Φd-20 |
12 |
10 |
0.5 |
0.35 |
0.25 |
|||
|
300-500 |
ΦD-24 |
18 |
12 |
0.5 |
0.35 |
0.25 |
|||
|
500-750 |
Φd-30 |
20 |
15 |
0.6 |
0.40 |
0.30 |
|||
|
＞ 750 |
Φd-40 |
26 |
20 |
0.7 |
0.45 |
0.35 |
|||

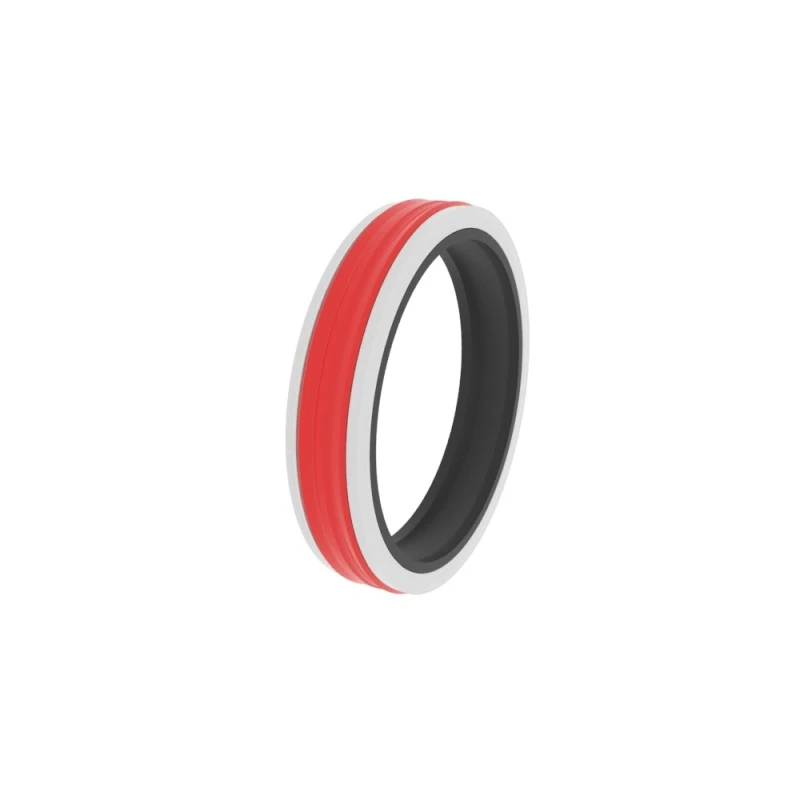

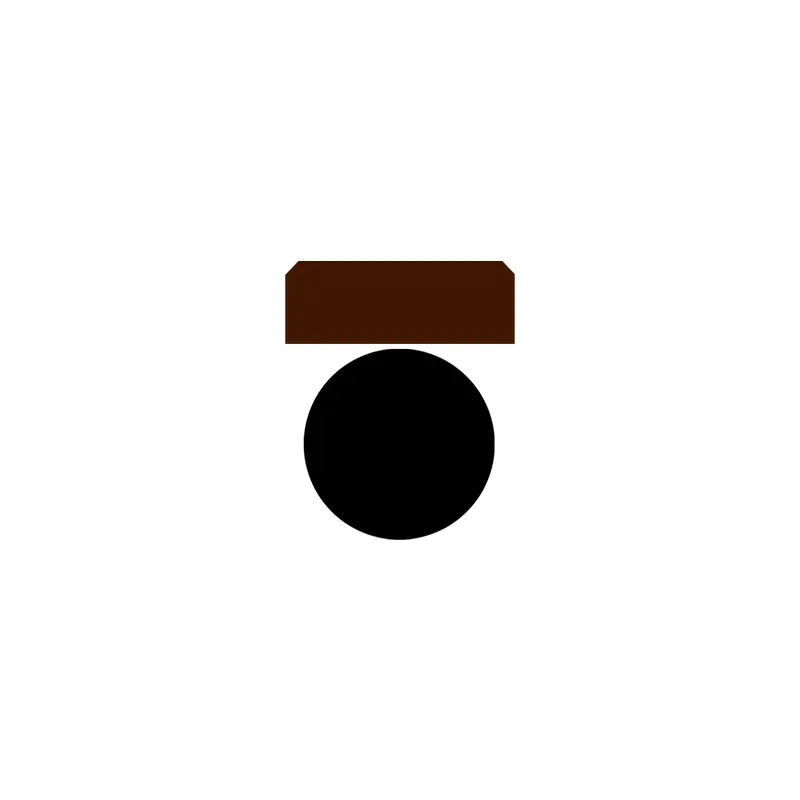

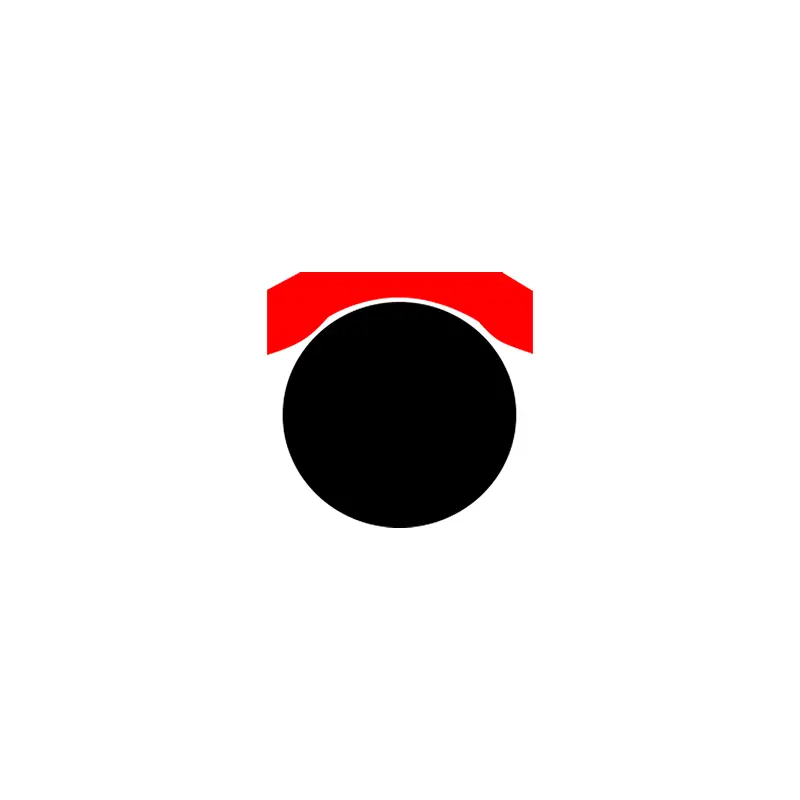

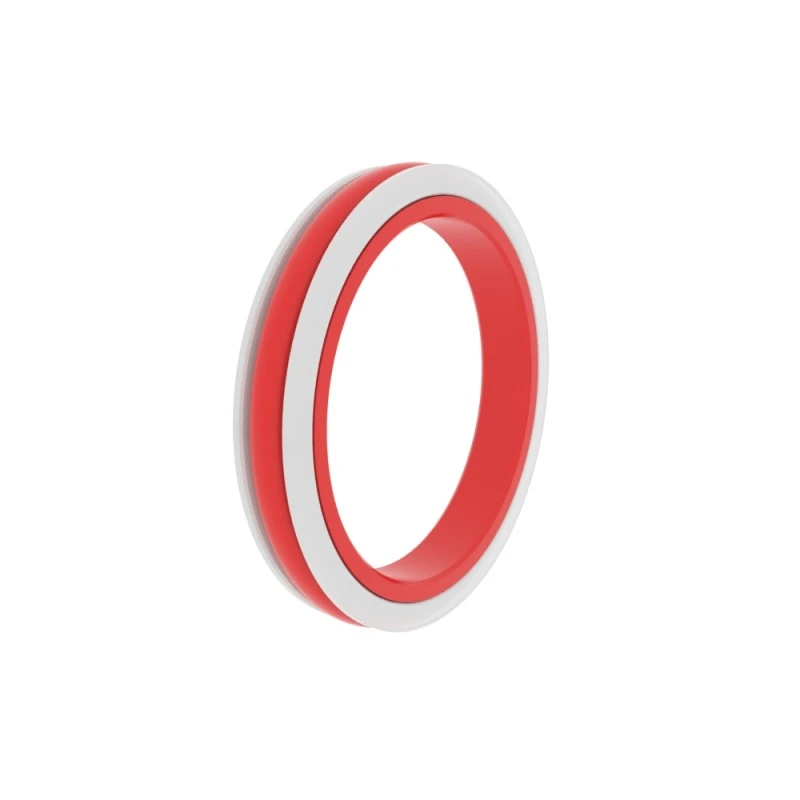

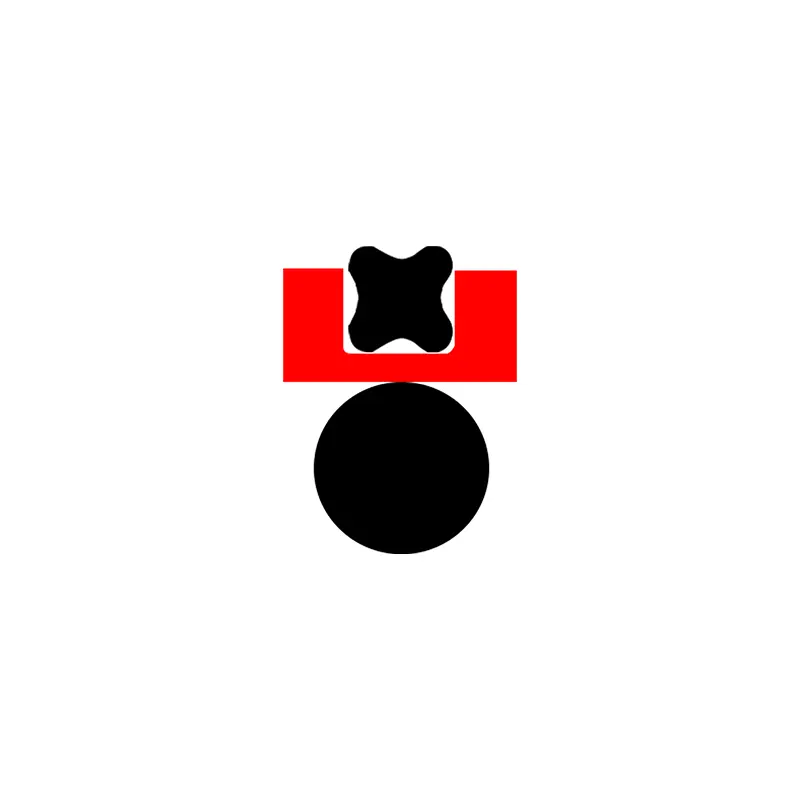

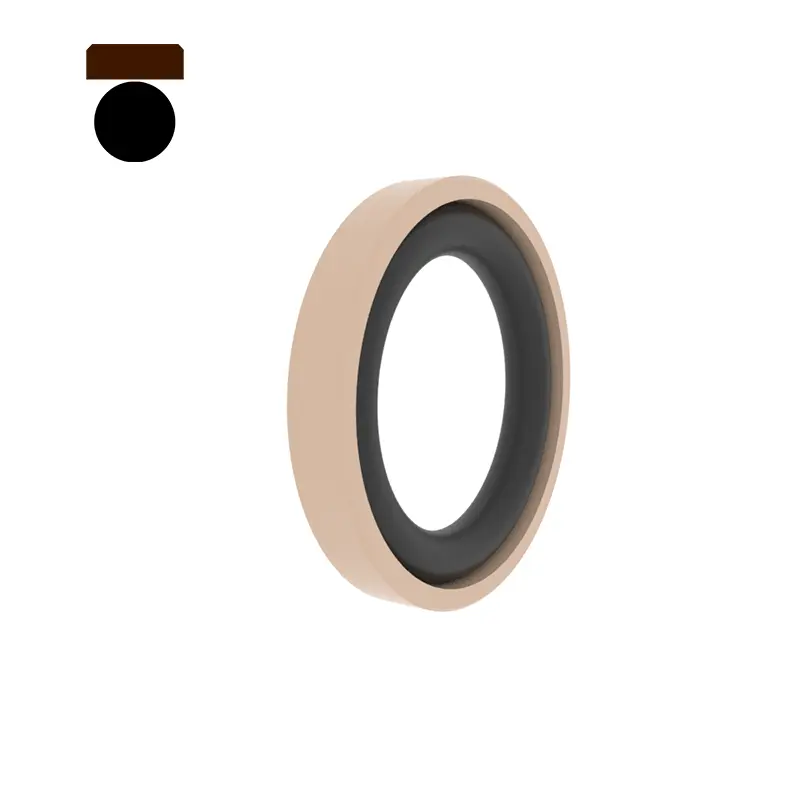

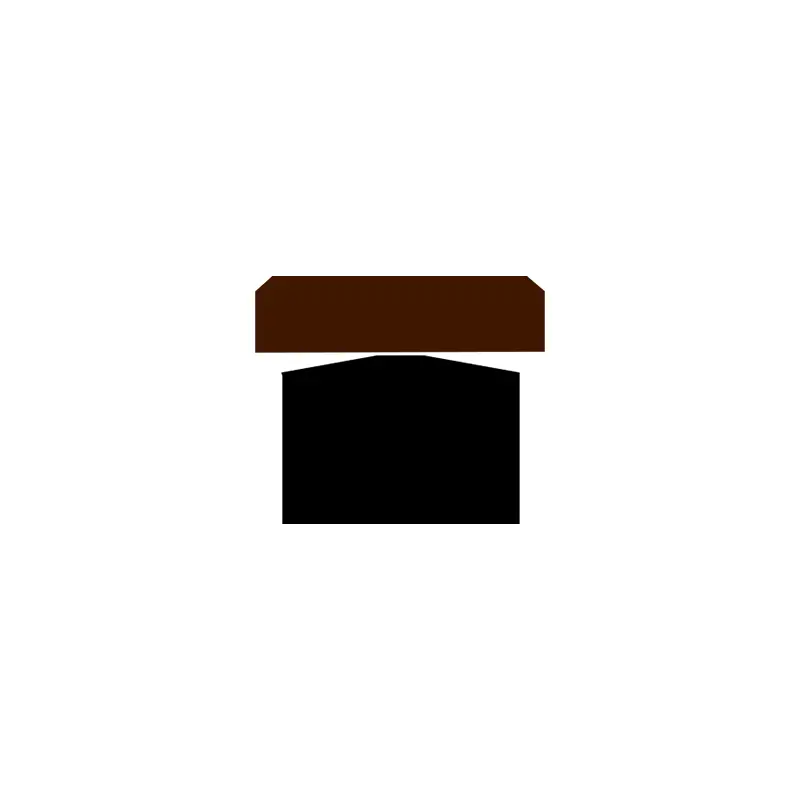

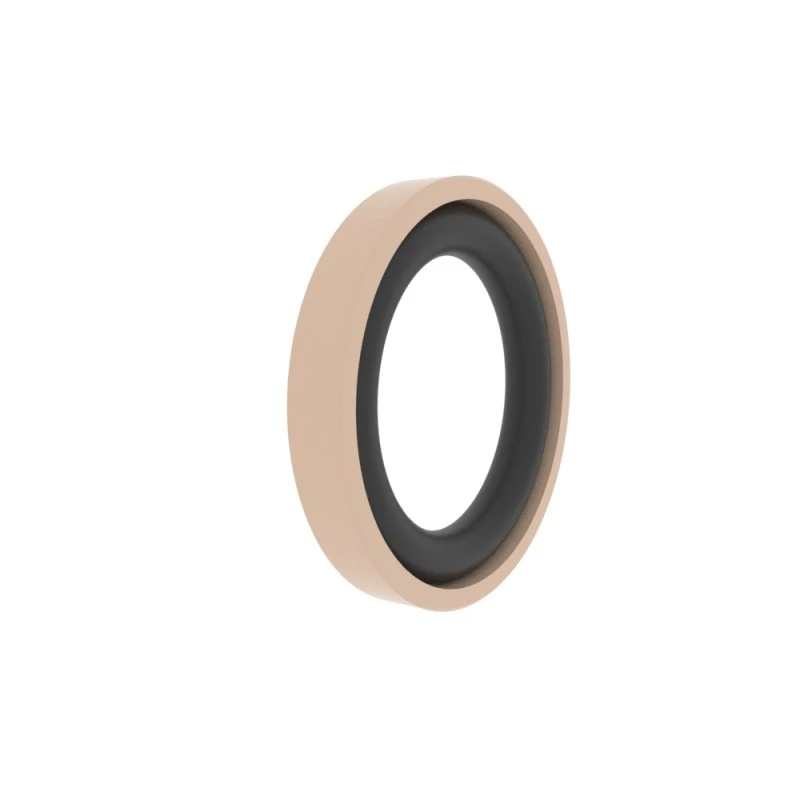

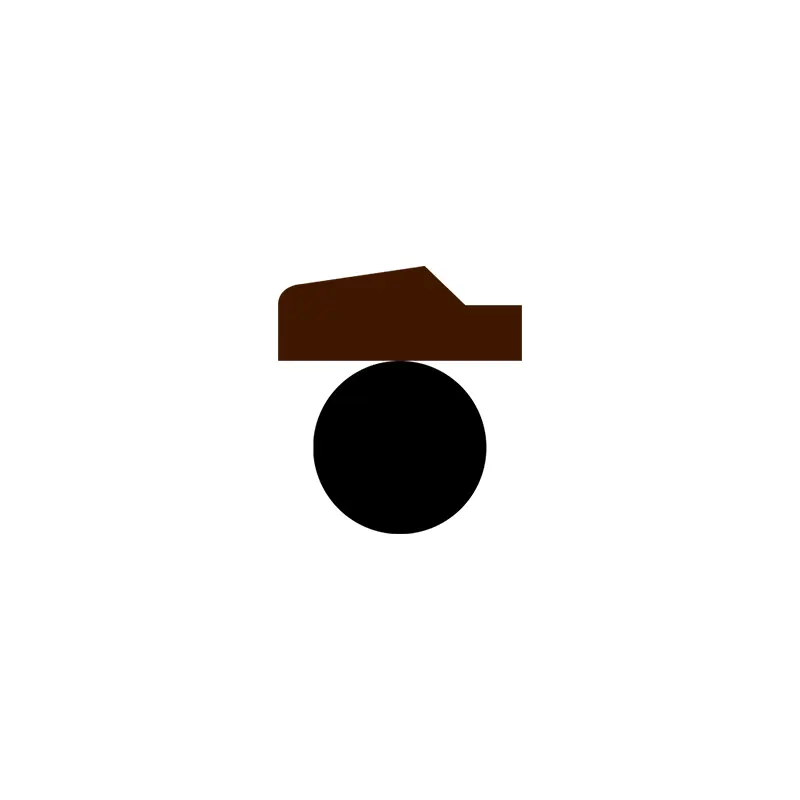

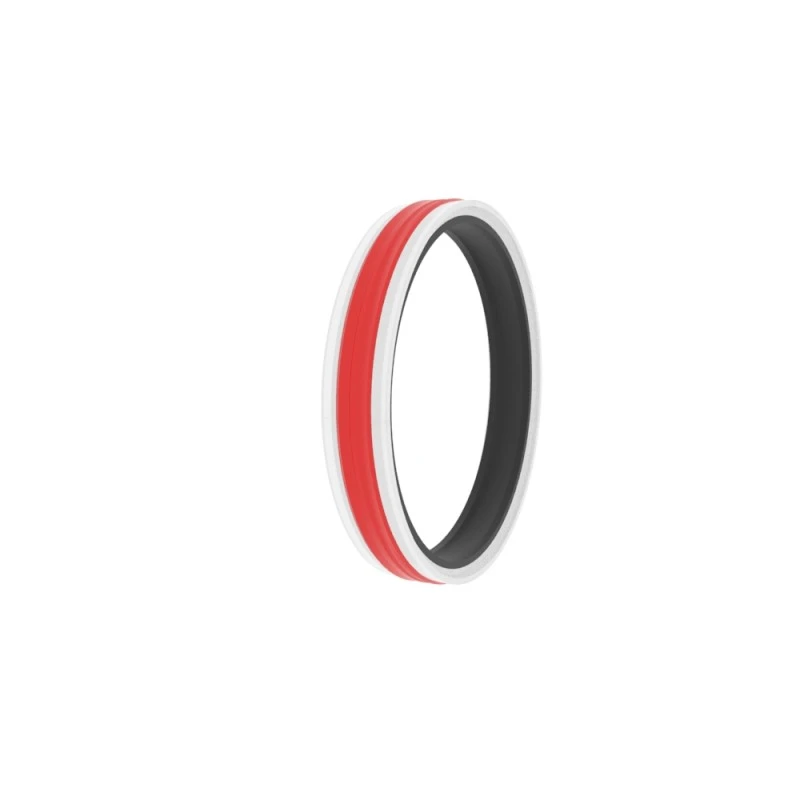

RCK108
ஆர்டர் அளவு
Φd ...... வெளிப்புற விட்டம்
Φd ...... உள் விட்டம்
எல் ...... பள்ளம் அகலம்
|
மேற்பரப்பு பூச்சு |
R tmax (μm) |
ஆர்.ஏ (μm) |
|
நெகிழ் மேற்பரப்பு பொருந்தும் ரப்பர்/பாலியூரிதீன் முத்திரைகள் நெகிழ் மேற்பரப்பு பொருந்தும் PTFE முத்திரைகள் |
.5 .5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
பள்ளம் கீழே பள்ளம் பக்க |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP சுயவிவர ஆதரவு நீள விகிதம் |
50%-95% |
|
|
சகிப்புத்தன்மை |
|
|
Φd |
எச் 10 |
|
Φd |
எச் 9 |
வரிசைப்படுத்தும் உதாரணம்
மாதிரி: RCK108
பள்ளம் அளவு: 100x84.5x6.3
பொருள்: ptfe3+nbr
முத்திரை வகை: RCK108, RCK125, RCK140, RCK238, RCK138
முக்கிய பயன்பாடு: நிலையான ஹைட்ராலிக் சிலிண்டர்கள் மற்றும் மொபைல் ஹைட்ராலிக் இயந்திரங்கள்
நன்மைகள்: குறைந்த உராய்வு, ஹைட்ராலிக் க்ரீப் இல்லை, அதிக உடைகள் எதிர்ப்பு, நல்ல வெப்ப எதிர்ப்பு செயல்திறன், நல்ல வெப்ப கடத்துத்திறன், நிலையான உட்பொதித்தல் பள்ளம், பரந்த வெப்பநிலை வரம்பு.
பொருள்: டெட்ராஃப்ளூரோஎதிலீன் + நைட்ரைல் ரப்பர் அல்லது ஃவுளூரின் ரப்பர், அல்ட்ரா-உயர் கடினத்தன்மை பாலியூரிதீன் + நைட்ரைல் ரப்பர்
|
பள்ளம் எடுத்துக்காட்டுகளை முத்திரையுங்கள் |
பின்வருபவை நிலையான பள்ளம் பரிமாணங்கள் (அளவு வரம்பிற்குள் எந்த அளவின் தூசி முத்திரைகள் தயாரிக்கப்படலாம்) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
அதிகபட்ச வெளியேற்ற இடைவெளி |
|||
|
100bar |
250bar |
400bar |
|||||||
|
8-14.9 |
Φd-4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
15-39.9 |
Φd-7.5 |
3.2 |
3.75 |
0.40 |
0.25 |
0.15 |
|||
|
40-79.9 |
Φd-11 |
4.2 |
5.5 |
0.40 |
0.25 |
0.20 |
|||
|
80-132.9 |
ΦD-15.5 |
6.3 |
7.75 |
0.50 |
0.30 |
0.20 |
|||
|
133-329.9 |
Φd-21 |
8.1 |
10.5 |
0.60 |
0.35 |
0.25 |
|||
|
330-669.9 |
ΦD-24.5 |
8.1 |
12.25 |
0.60 |
0.35 |
0.25 |
|||
|
670-1000 |
Φd-28 |
9.5 |
14 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1000 |
Φd-38 |
13.8 |
19 |
1.00 |
0.70 |
0.60 |
|||

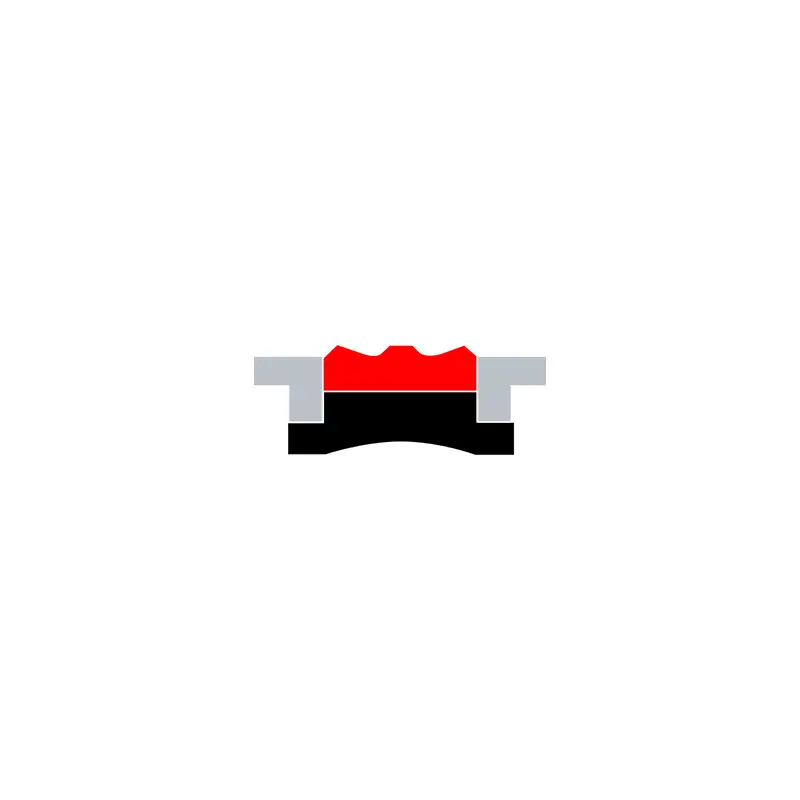

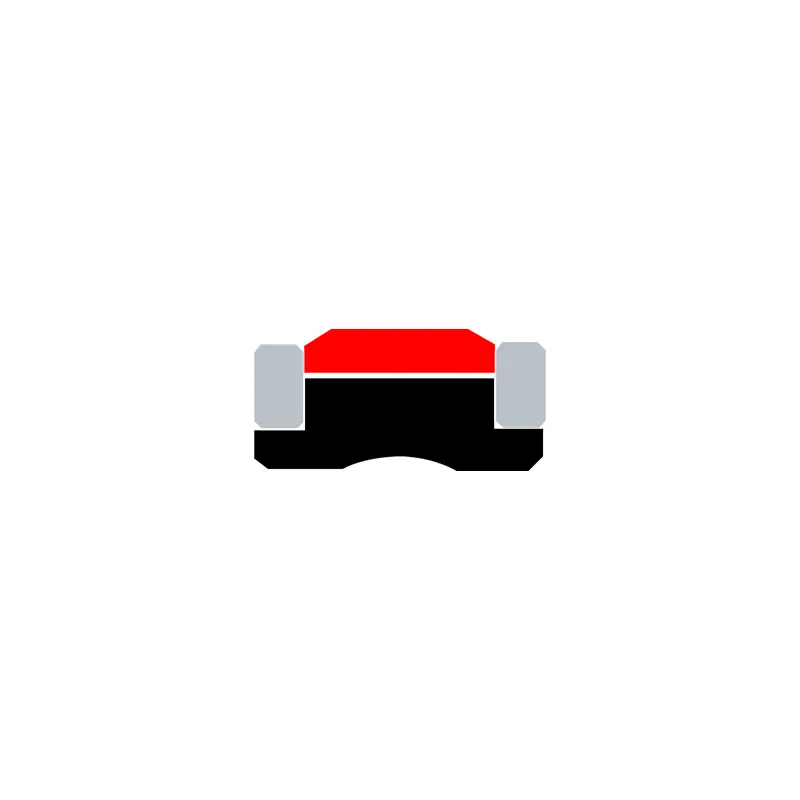

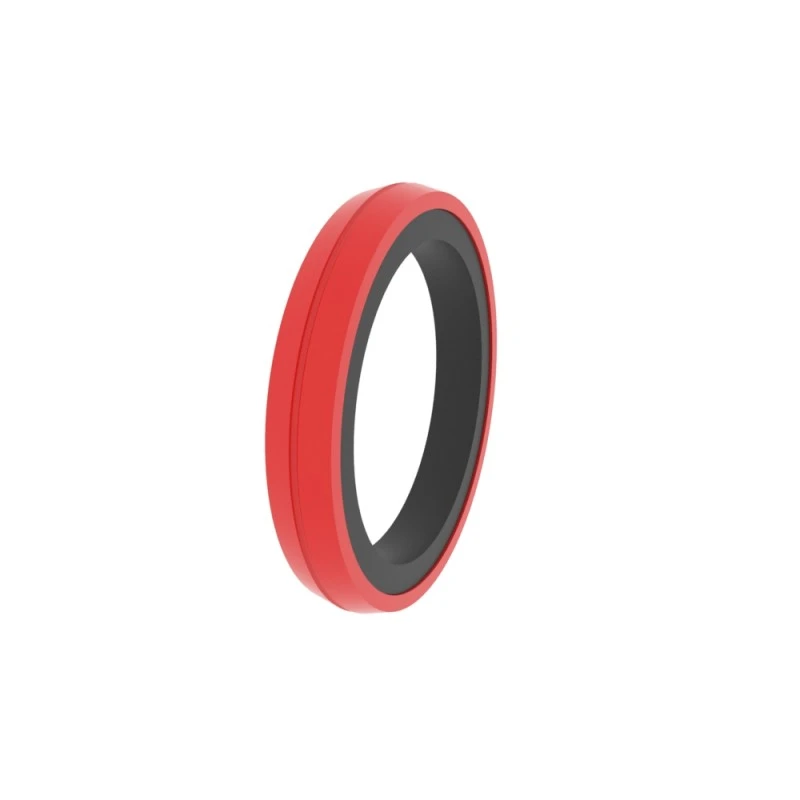

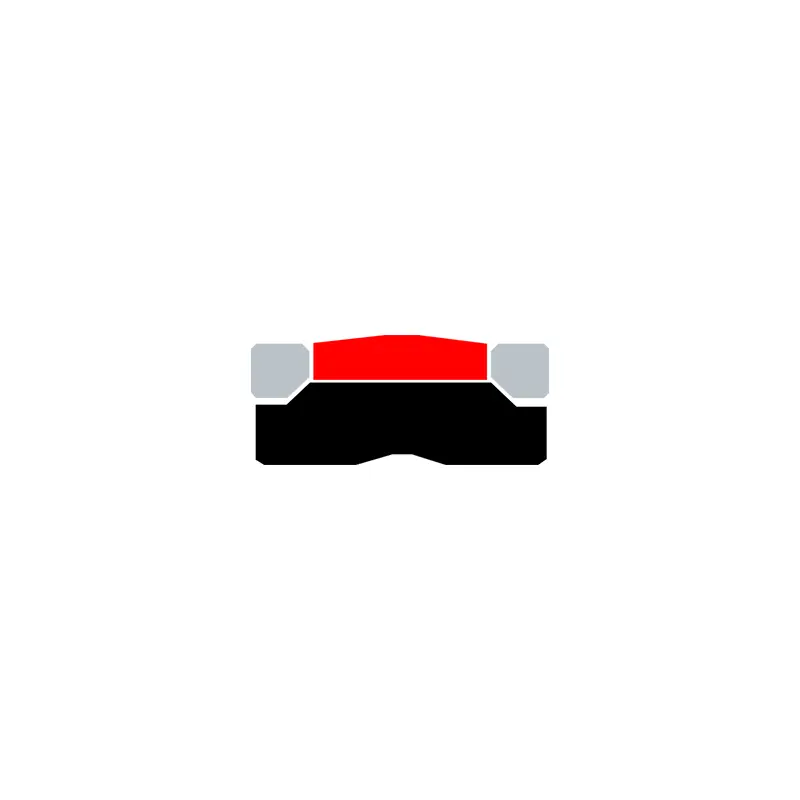

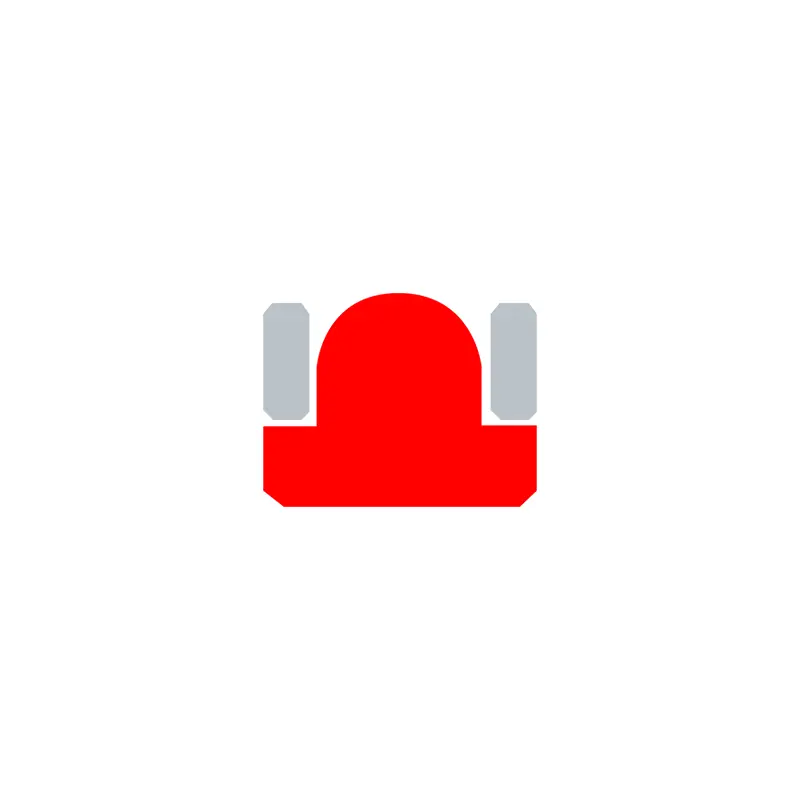

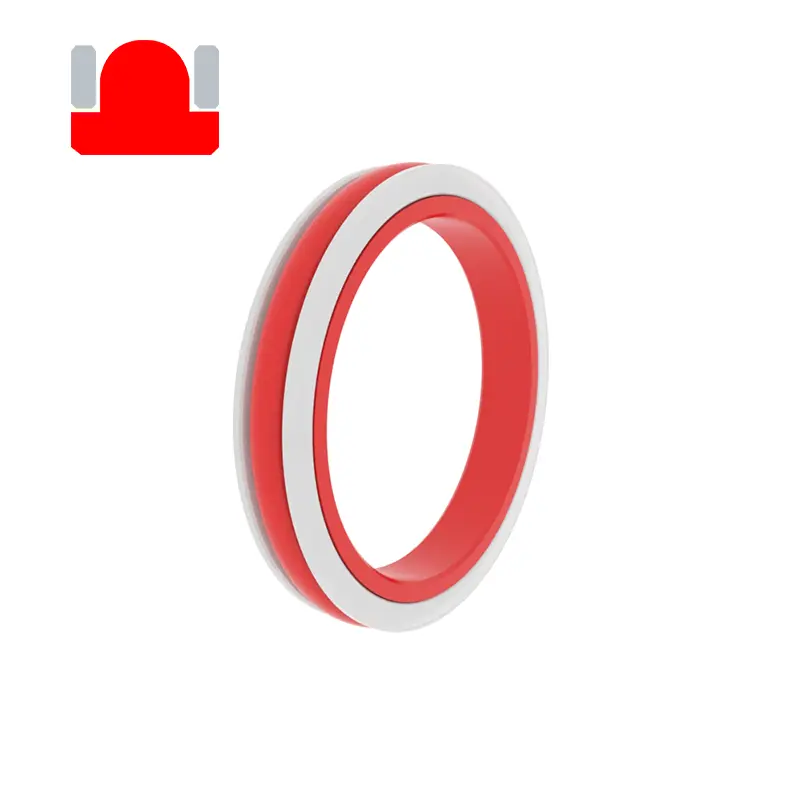

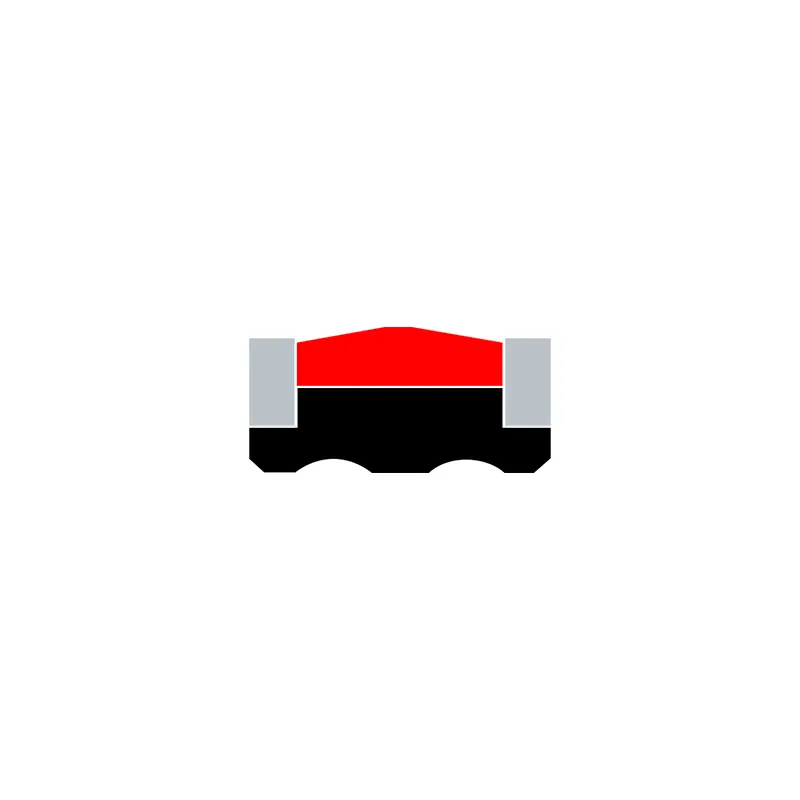

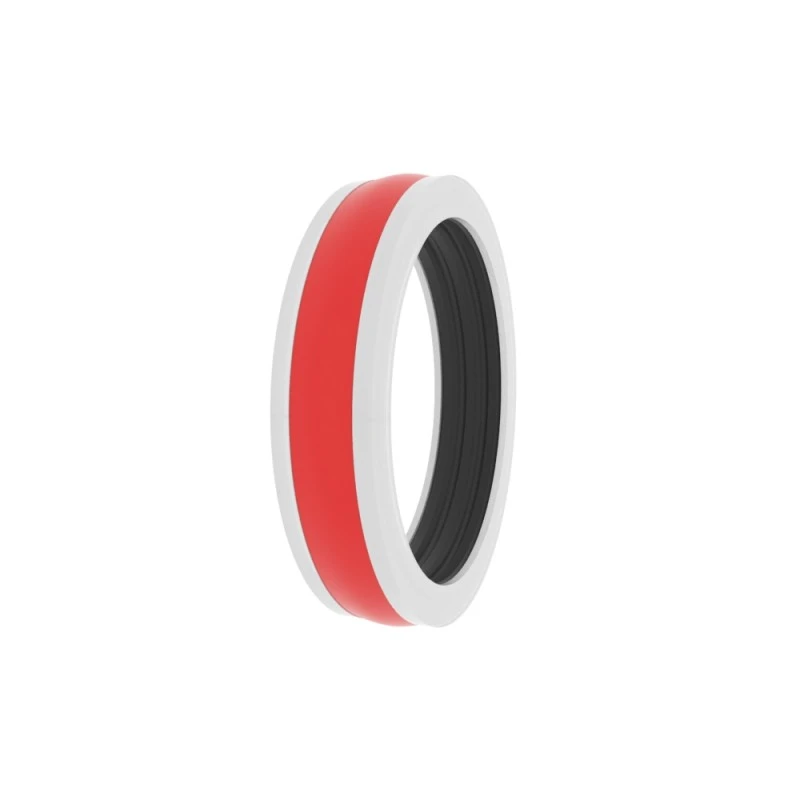

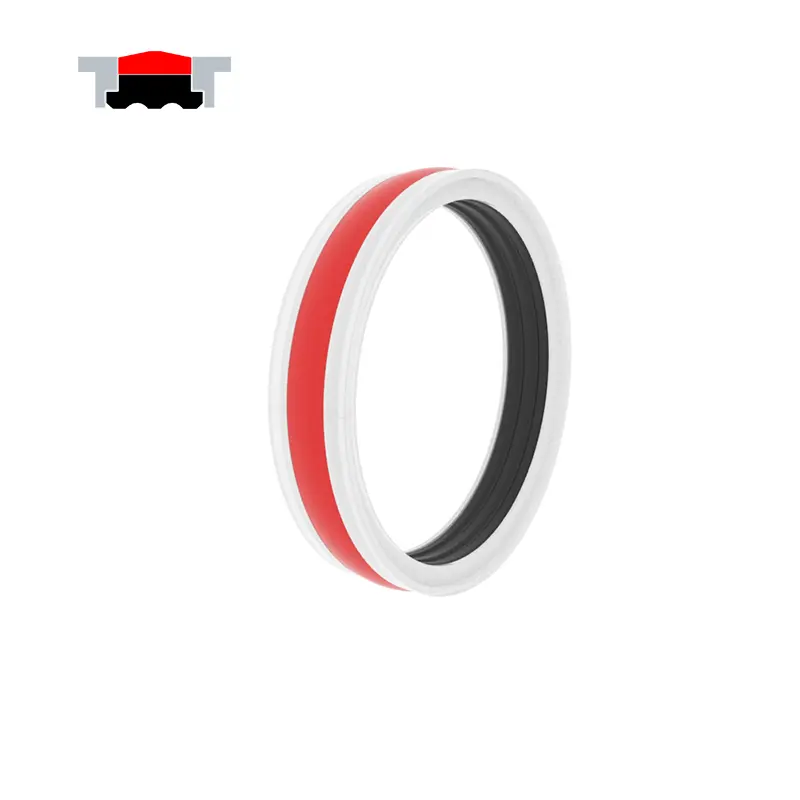

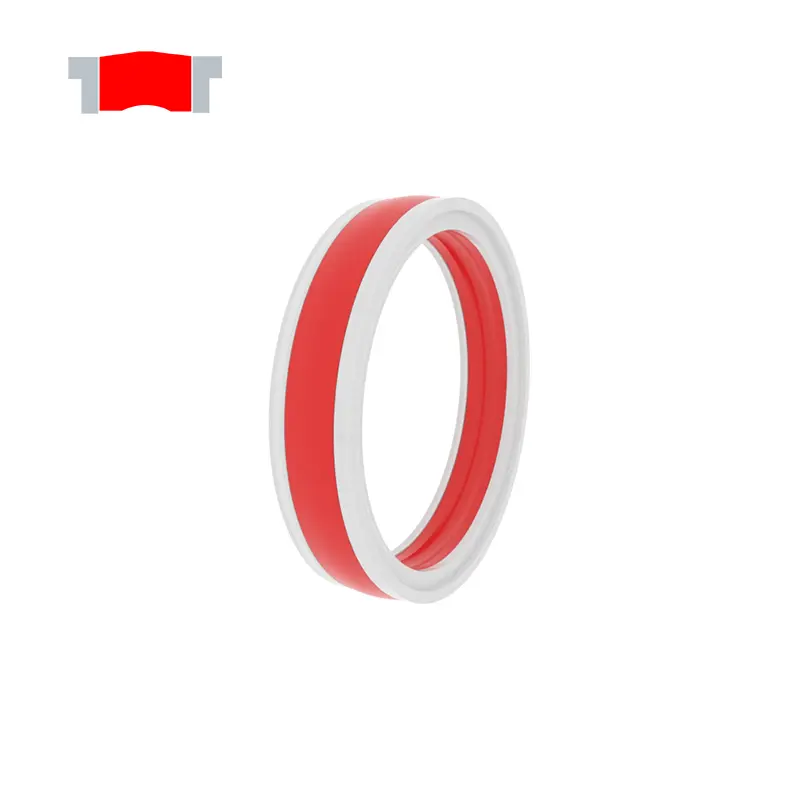

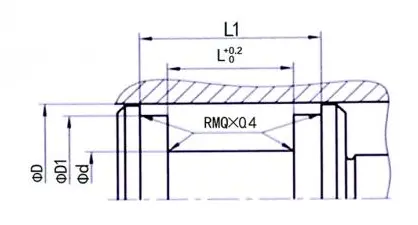

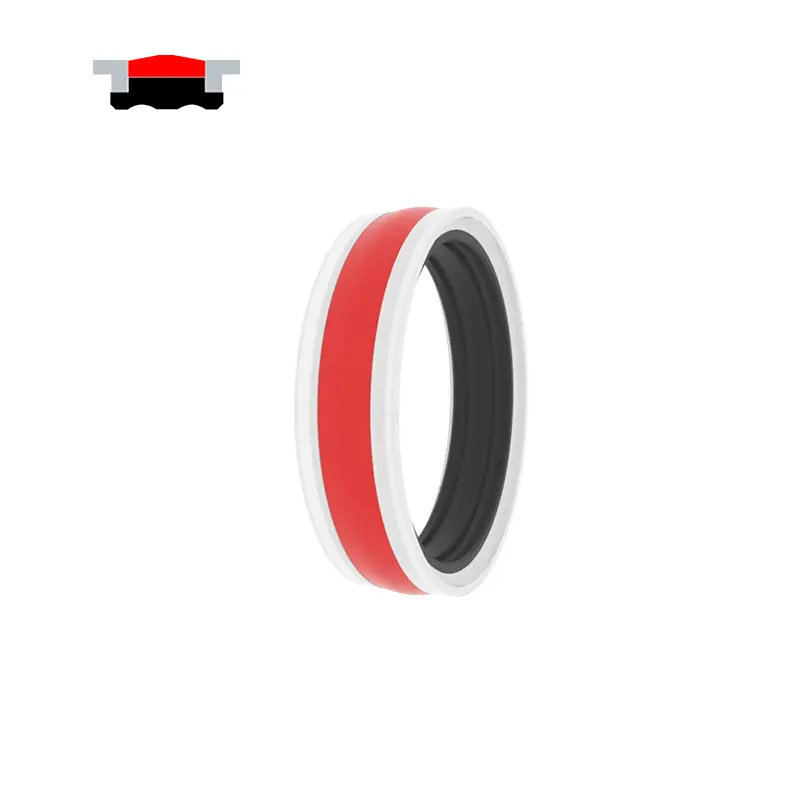

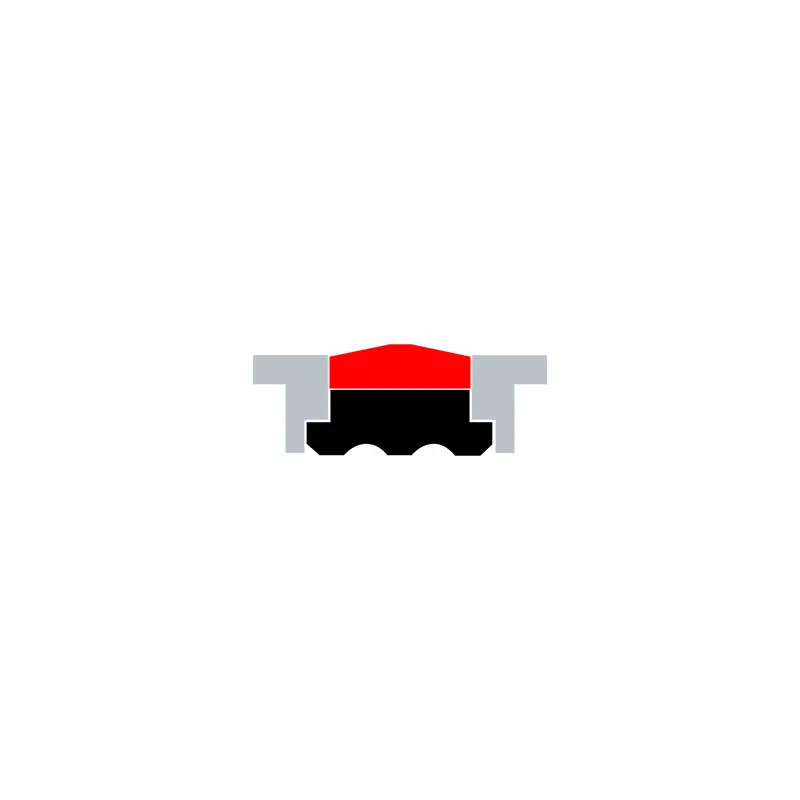

RCK109N
ஆர்டர் அளவு
Φd ...... வெளிப்புற விட்டம்
Φd ...... உள் விட்டம்
Φd1 ...... உள் விட்டம்
எல் ...... பள்ளம் அகலம்
எல் 1 ...... பள்ளம் அகலம்
|
மேற்பரப்பு பூச்சு |
R tmax (μm) |
ஆர்.ஏ (μm) |
|
நெகிழ் மேற்பரப்பு பொருந்தும் ரப்பர்/பாலியூரிதீன் முத்திரைகள் நெகிழ் மேற்பரப்பு பொருந்தும் PTFE முத்திரைகள் |
.5 .5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
பள்ளம் கீழே பள்ளம் பக்க |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP சுயவிவர ஆதரவு நீள விகிதம் |
50%-95% |
|
|
சகிப்புத்தன்மை |
|
|
Φd |
எச் 10 |
|
Φd |
எச் 9 |
வரிசைப்படுத்தும் உதாரணம்
மாதிரி: RCK109N
பள்ளம் அளவு: 100x80x95x25/36
பொருள்: RC-PU-H+NBR+POM
முத்திரை வகை: RCK109, RCK117
முக்கிய பயன்பாடு: கட்டுமான இயந்திரங்கள், விவசாய இயந்திரங்கள், கிரேன்கள், நிலையான சிலிண்டர்கள்
நன்மைகள்: சிறந்த நிலையான மற்றும் மாறும் சீல், கூடுதல் வழிகாட்டி மோதிரங்கள் தேவையில்லை, வெளியேற்ற எதிர்ப்பு, விலகல் எதிர்ப்பு அமைப்பு, விரைவான அழுத்தம் மாற்றங்களுடன் பணி நிலைமைகளுக்கு ஏற்றது.
பொருள்: பாலியூரிதீன், ரப்பர், பாலியூரிதீன், டெட்ராஃப்ளூரோஎத்திலீன்
|
பள்ளம் எடுத்துக்காட்டுகளை முத்திரையுங்கள் |
பின்வருபவை நிலையான பள்ளம் பரிமாணங்கள் (அளவு வரம்பிற்குள் எந்த அளவின் தூசி முத்திரைகள் தயாரிக்கப்படலாம்) |
||||||
|
|
|
Φd |
Φd |
Fd1 |
L |
எல் 1 |
|
|
20-44.9 |
Φd-10 |
Φd-3 |
12.5 |
20.5 |
|||
|
50-79.9 |
ΦD-15 |
Φd-4 |
20 |
28 |
|||
|
80-144.9 |
Φd-20 |
Φd-5 |
25 |
36 |
|||
|
150-399.9 |
Φd-25 |
Φd-6 |
32 |
46 |
|||
|
400-750 |
Φd-30 |
Φd-8 |
36 |
50 |
|||
|
＞ 750 |
Φd-40 |
Φd-8 |
40 |
54 |
|||

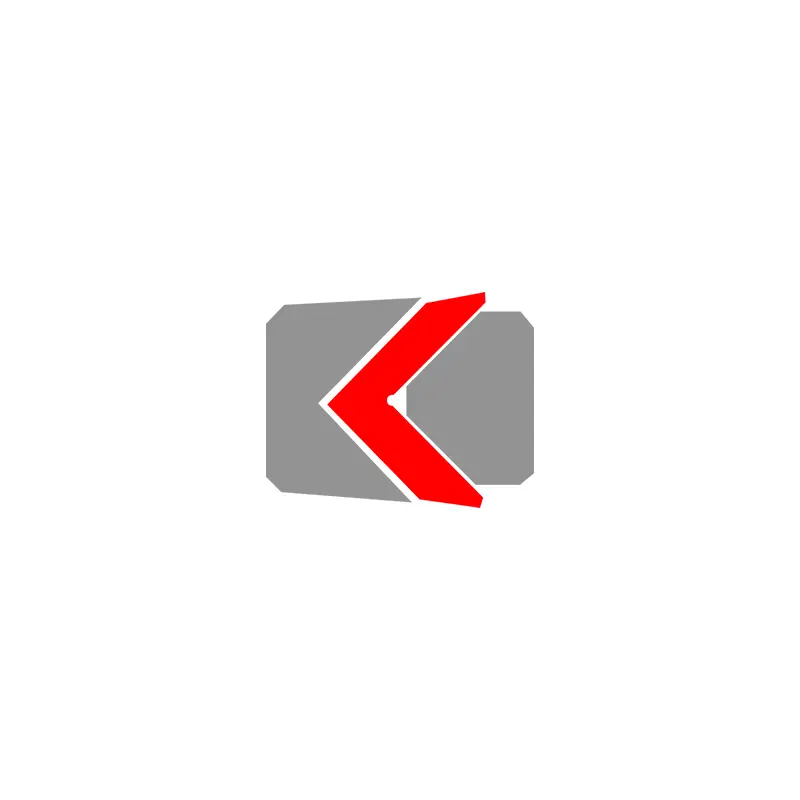

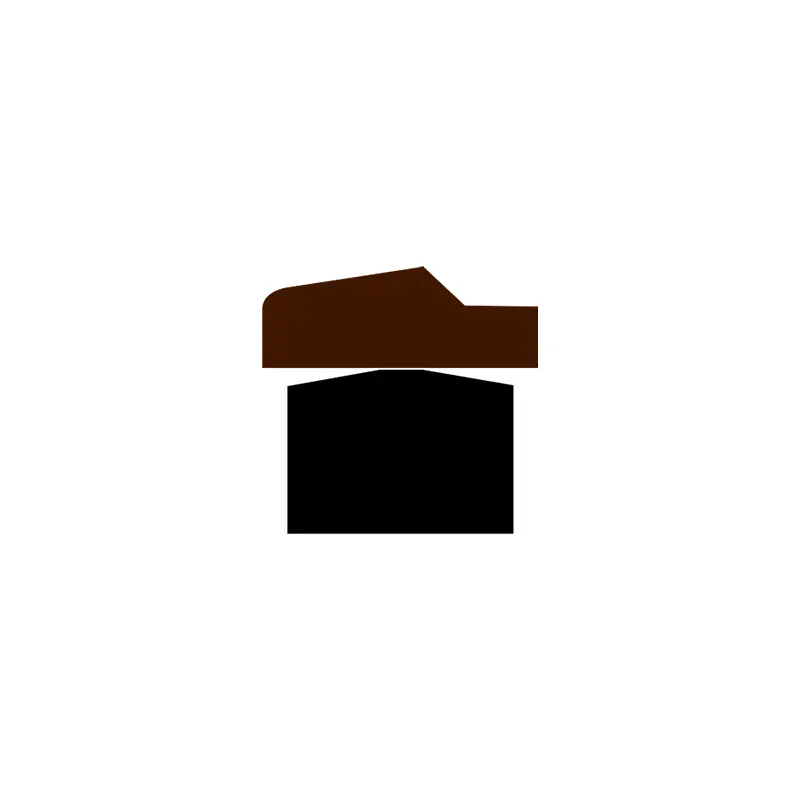

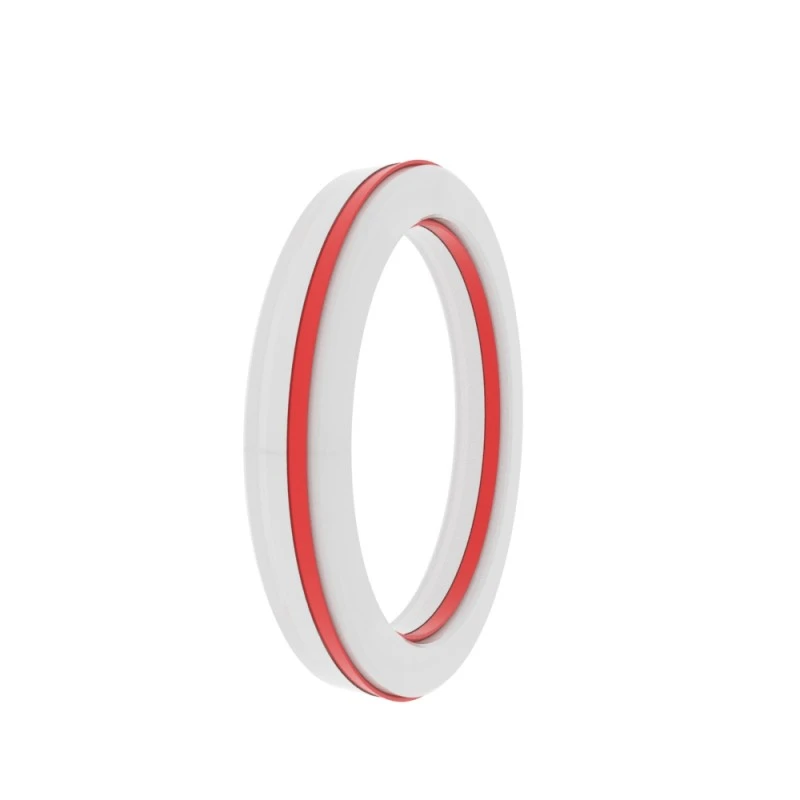

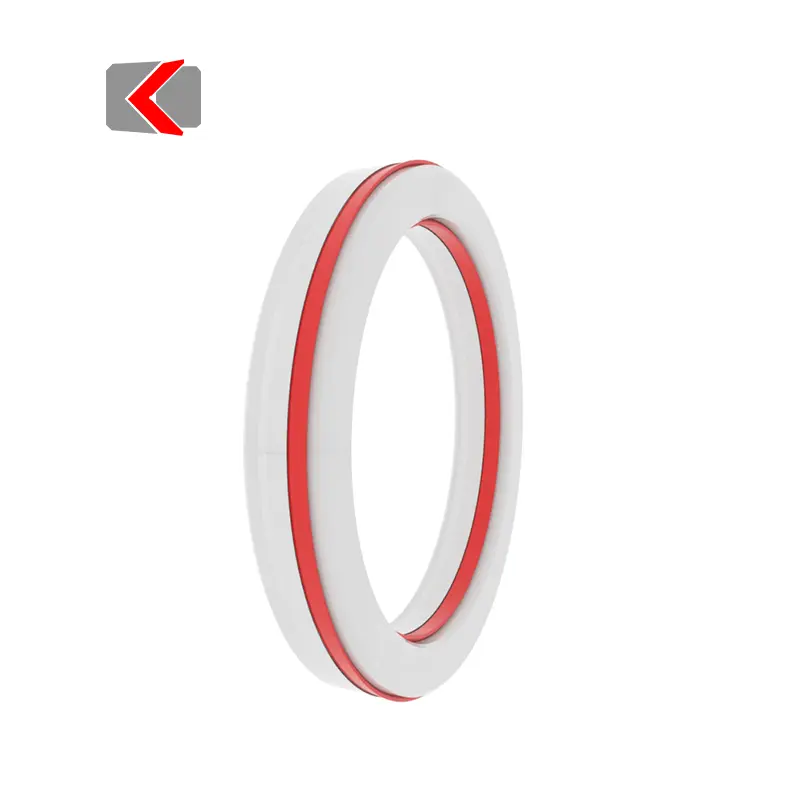

RCK119
ஆர்டர் அளவு
Φd ...... வெளிப்புற விட்டம்
Φd ...... உள் விட்டம்
எல் ...... பள்ளம் அகலம்
|
மேற்பரப்பு பூச்சு |
R tmax (μm) |
ஆர்.ஏ (μm) |
|
நெகிழ் மேற்பரப்பு பொருந்தும் ரப்பர்/பாலியூரிதீன் முத்திரைகள் நெகிழ் மேற்பரப்பு பொருந்தும் PTFE முத்திரைகள் |
.5 .5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
பள்ளம் கீழே பள்ளம் பக்க |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP சுயவிவர ஆதரவு நீள விகிதம் |
50%-95% |
|
|
சகிப்புத்தன்மை |
|
|
Φd |
எச் 10 |
|
Φd |
எச் 9 |
வரிசைப்படுத்தும் உதாரணம்
மாதிரி: RCK119
பள்ளம் அளவு: 100x90.6x7.1
பொருள்: ptfe4 + v
முத்திரை வகை: RCK119
முக்கிய பயன்பாடு: வேதியியல் தொழில், வேகமான சிலிண்டர்கள் மற்றும் பொருத்துதல் இயந்திரங்கள், உணவுத் தொழில், மருந்துத் தொழில், குவிப்பாளர்கள்.
நன்மைகள்: அதிக வெப்பநிலை மற்றும் பல்வேறு வேதியியல் ஊடகங்களுக்கு எதிர்ப்பு, குறைந்த உராய்வு குணகம், க்ரீப் இல்லை, நல்ல உலர்ந்த உராய்வு பண்புகள், குறைந்த நிலையான மற்றும் மாறும் உராய்வு மதிப்புகள்.
பொருள்: PTFE+இலை வசந்தம்
|

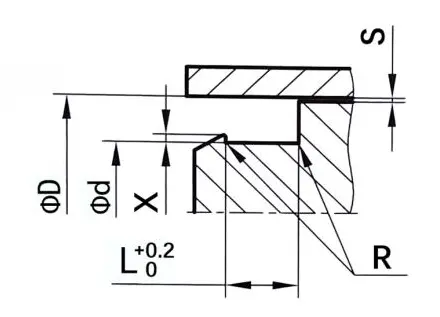

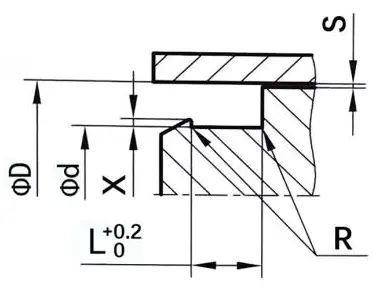

பள்ளம் எடுத்துக்காட்டுகளை முத்திரையுங்கள் |
பின்வருபவை நிலையான பள்ளம் பரிமாணங்கள் (அளவு வரம்பிற்குள் எந்த அளவின் தூசி முத்திரைகள் தயாரிக்கப்படலாம்) |
|||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
அதிகபட்ச வெளியேற்ற இடைவெளி கள் |
|||
|
100bar |
250bar |
400bar |
||||||||
|
14-24.9 |
டி -4.5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
25-45.9 |
டி -6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
46-124.9 |
டி -9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.25 |
0.10 |
|||
|
125-1000 |
டி -12.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.30 |
0.12 |
|||
|
＞ 1000 |
டி -19.0 |
15 |
0.8 |
0.9 |
0.50 |
0.50 |
0.20 |
|||
