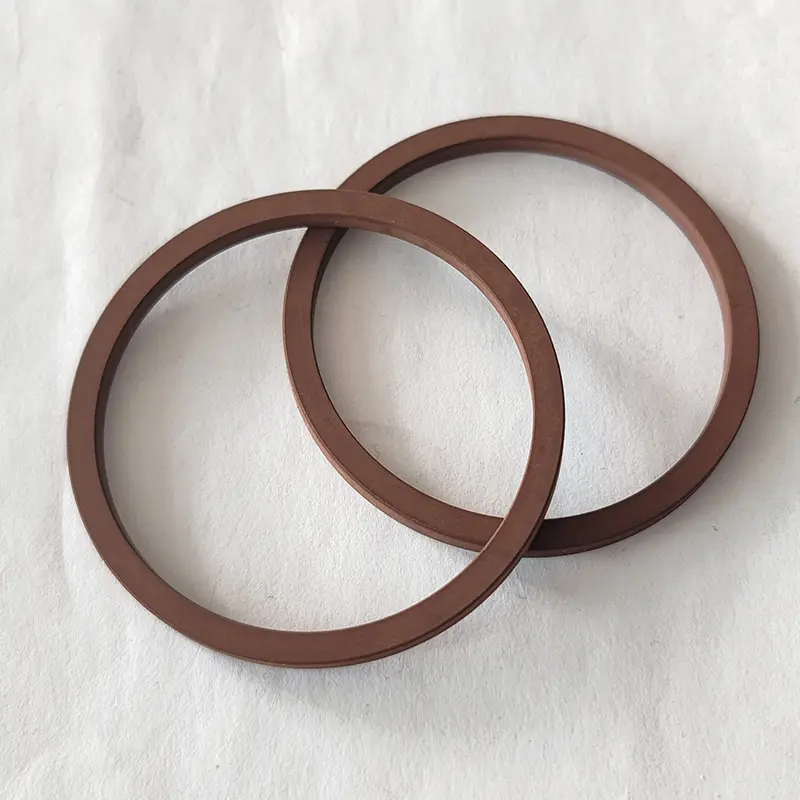

நிலையான பொது நோக்கம் மற்றும் உயர் அழுத்த சிறப்பு தயாரிப்புகளை உள்ளடக்கிய நிலையான முத்திரைகள் தீர்வுகளை நாங்கள் முழு அளவிலான திருப்புமுனையை வழங்குகிறோம். RCFL106/102 மற்றும் RCK126 ஆகியவை எளிய கட்டமைப்பு மற்றும் பரந்த பயன்பாட்டுடன் கூடிய அடிப்படை மாதிரிகள்; ஆர்.சி.எஸ். RCK120/127 மற்றும் பிற ஒத்த தொடர் தயாரிப்புகள் எக்ஸ்ட்ரூஷன் உள் விட்டம் நிறுவல் மூலம் அதே நம்பகத்தன்மையை அடைகின்றன.
ஃபிளாஞ்ச் சீல் தேவைகளுக்கு பதிலளிக்கும் விதமாக, RCF110 மற்றும் RCR118 ஆகியவை இரு திசைகளிலும் அழுத்தத்தைத் தாங்கக்கூடும், மேலும் ஆர்டர் செய்யும் போது அழுத்தம் திசையைக் குறிக்க வேண்டும். தயாரிப்பு வரி உயர் அழுத்த வேலை நிலைமைகளுக்கு குறைந்த அழுத்தத்தை முழுமையாக உள்ளடக்கியது, மேலும் பொருள் உடைகள்-எதிர்ப்பு மற்றும் அரிப்பை எதிர்க்கும், மேலும் இது ஹைட்ராலிக் அமைப்புகள், குழாய் இணைப்புகள் மற்றும் தொழில்துறை உபகரணங்கள் சீல் ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படுகிறது.
தயாரிப்பு அம்சங்கள் மற்றும் பயன்பாடுகள்:
பயன்பாடு: பொது நோக்கம், ஐடி முத்திரை, OD முத்திரை, அச்சு முத்திரை
ஓ-ரிங் விவரக்குறிப்புகள் மற்றும் பள்ளங்கள்
ஆர்டர் அளவு
Φd1 ...... உள் விட்டம்
Φd2 ...... பிரிவு விட்டம்
வரிசைப்படுத்தும் உதாரணம்
மாதிரி: RCFL106
உள் விட்டம் பிரிவு விட்டம்: 14x1.8
பொருள்: என்.பி.ஆர்
பயன்பாடு
உள்ளே இருந்து அழுத்தம்: ஓ-ரிங் வெளிப்புற விட்டம் இருந்து சுருக்கப்படுகிறது
வெளியில் இருந்து அழுத்தம்: ஓ-ரிங் உள்ளே விட்டம் இருந்து சுருக்கப்படுகிறது

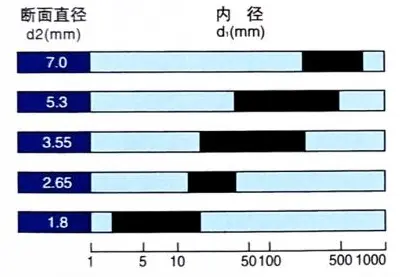

ஓ-மோதிரங்கள் துல்லியமான உற்பத்தி சகிப்புத்தன்மையைக் கொண்டுள்ளன. அனுமதிக்கக்கூடிய சகிப்புத்தன்மை DIN3771 மற்றும் ISO3601/1 (7 மிமீ வரை குறுக்கு வெட்டு விட்டம், 670 மிமீ வரை உள் விட்டம்) படி தரப்படுத்தப்பட்டுள்ளது. தொடர்புடைய சகிப்புத்தன்மை பின்வரும் அட்டவணையில் காட்டப்பட்டுள்ளது.
| பிரிவு சகிப்புத்தன்மை | ||||||||
| பிரிவு | 1.80 | 2.65 | 3.55 | 5.30 | 7.00 | 8.4 | 10.00 | 12.00 |
| சகிப்புத்தன்மை | .0 0.08 | .0 0.09 | 10 0.10 | .13 0.13 | ± 0.15 | ± 0.18 | 21 0.21 | 25 0.25 |
| உள் விட்டம் சகிப்புத்தன்மை | ||||||||||
| உள் விட்டம் | 1.80 ~ 6.30 | 6.70 ~ 11.20 | 11.8 ~ 21.2 | 22.4 ~ 40.0 | 41.2 ~ 80.0 | 82.5 ~ 160 | 165 ~ 300 | 300 ~ 650 | 670 ~ 910 | 910 ~ 1180 |
| சகிப்புத்தன்மை | .13 0.13 | ± 0.16 | ± 0.19 | 95 0.95 | ± 0.86 | 78 0.78 | 74 0.74 | 67 0.67 | 60 0.60 | 65 0.65 |
| தொடர்புடைய உள் விட்டம் சதவீதம் % | ||||||||||

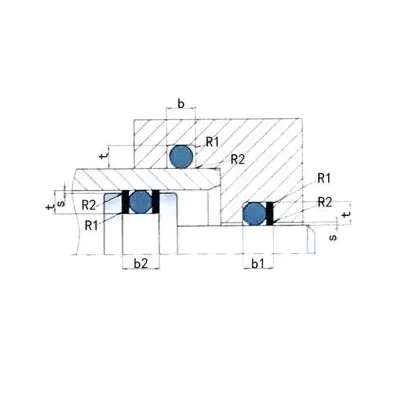

பள்ளம் அளவு
 |
||||||||||
| பிரிவு டி 2 | பள்ளம் ஆழம் டி | பள்ளம் அகல அலகு: மிமீ (+0.20) | ஆரம் r1 மிமீ | |||||||
| மிமீ | நிலையான | மாறும் (ஹைட்ராலிக்) | மாறும் (நியூமேடிக்) | b தக்கவைக்கும் மோதிரம் இல்லை | பி 1 1 தக்கவைப்பு மோதிரம் | பி 2 2 தக்கவைத்தல் மோதிரங்கள் | ||||
| 1.00 | 0.65 | .05 0.05 | 0.75 | .0 0.02 | 0.80 | .0 0.02 | 1.4 | 2.4 | 3.4 | 0.2-0.4 |
| 1.50 | 1.05 | 1.20 | 1.25 | 2.0 | 3.0 | 4.0 | 0.2-0.4 | |||
| 1.80 | 1.30 | 1.45 | 1.55 | 2.4 | 3.4 | 4.4 | 0.2-0.4 | |||
| 2.00 | 1.50 | 1.65 | 1.75 | 2.7 | 3.7 | 4.7 | 0.2-0.4 | |||
| 2.50 | 1.95 | 2.10 | 2.20 | 3.4 | 4.9 | 6.4 | 0.2-0.4 | |||
| 2.65 | 2.05 | 2.25 | 2.35 | 3.6 | 5.1 | 6.6 | 0.2-0.4 | |||
| 3.00 | 2.40 | 2.55 | 2.70 | 4.2 | 5.7 | 7.2 | 0.2-0.4 | |||
| 3.50 | 2.80 | .0 0.07 | 3.05 | .05 0.05 | 3.20 | .05 0.05 | 4.8 | 5.3 | 7.8 | 0.3-0.6 |
| 3.55 | 2.85 | 3.10 | 3.25 | 4.8 | 6.3 | 7.8 | 0.3-0.6 | |||
| 4.00 | 3.25 | 3.50 | 3.65 | 5.4 | 6.9 | 8.4 | 0.3-0.6 | |||
| 5.00 | 4.15 | 10 0.10 | 4.45 | 4.65 | 6.8 | 8.8 | 10.8 | 0.3-0.6 | ||
| 5.30 | 4.40 | 4.70 | 4.90 | 7.2 | 9.3 | 11.2 | 0.6-1.0 | |||
| 7.00 | 5.85 | 6.25 | 6.55 | 9.6 | 12.1 | 14.6 | 0.6-1.0 | |||
| 8.40 | 7.10 | 7.50 | 7.90 | 12.9 | 13.4 | 15.6 | 0.6-1.0 | |||
