தொழில்முறை சீல் தீர்வுகளின் சப்ளையராக, ருச்சென் சீல்ஸ் தொடங்கிய ஆர்.சி.ஏ தொடர் தூசி முத்திரை திருப்பு முத்திரைகள் வடிவமைப்புகள் மற்றும் இலக்கு செயல்பாடுகளை பன்முகப்படுத்தியுள்ளன, இது தூசி தடுப்பு, அழுத்தம் எதிர்ப்பு மற்றும் சுற்றுச்சூழல் தழுவல் ஆகியவற்றிற்கான தொழில்துறை துறையின் முக்கிய தேவைகளை முழுமையாக உள்ளடக்கியது.
தொழில்நுட்ப வடிவமைப்பைப் பொறுத்தவரை, தூசி முத்திரை திருப்புதல் சீல்ஸ் தொடர் தயாரிப்புகள் நெகிழ்வுத்தன்மையை மையமாகக் கொண்டுள்ளன. பொது முத்திரைகள் உள்ளன (RCA101/104/105 போன்றவை) வெளியேற்றப்பட்ட வெளிப்புற விட்டம் கொண்டு நிறுவப்பட்டுள்ளன, அவை ஐஎஸ்ஓ 6195-ஒரு நிலையான பள்ளங்களுடன் இணக்கமாக உள்ளன மற்றும் சுருக்கமான இட காட்சிகளுக்கு ஏற்றவை; ஒருங்கிணைந்த எதிர்ப்பு வெளியேற்ற எலும்புக்கூடுகளைக் கொண்ட மாதிரிகள் உள்ளன (RCA103/106 போன்றவை), இது அச்சு திறந்த பள்ளம் வடிவமைப்பு (ISO 6195-B) மூலம் டைனமிக் சுமைகளின் கீழ் கட்டமைப்பு நிலைத்தன்மையை மேம்படுத்துகிறது. சிறப்பு பணி நிலைமைகளுக்கு, RCA107 30 ° சாய்ந்த பள்ளம் நிறுவலை ஆதரிக்கிறது மற்றும் ஏகாதிபத்திய மற்றும் மெட்ரிக் கருவிகளுடன் இணக்கமானது, அதே நேரத்தில் RCA108 பழைய சிலிண்டர்களின் பராமரிப்பு செயல்முறையை ஃபிளாஞ்ச் நிர்ணயிக்கும் வடிவமைப்பு மூலம் எளிதாக்குகிறது, இது மாற்றத்தின் செலவைக் கணிசமாகக் குறைக்கிறது.
சீல் செயல்திறன் உகப்பாக்கத்தைப் பொறுத்தவரை, புதுமையான கட்டமைப்புகள் மூலம் நம்பகத்தன்மையை மேம்படுத்துகிறோம்: RCA101 இன் எண்ணெய் வருவாய் பள்ளம் வடிவமைப்பு எண்ணெய் ரிஃப்ளக்ஸை ஊக்குவிக்கிறது மற்றும் மாசுபடுத்தும் திரட்சியைக் குறைக்கிறது; இரட்டை உதடு அல்லது துணை உதடு அமைப்பு (RCA109/111/112, முதலியன) ஒரு டெட்ராஃப்ளூரோஎதிலீன் ஒருங்கிணைந்த முத்திரையுடன் இரட்டை-செயல் தூசி மற்றும் எண்ணெய் தடையை அடைகிறது; மற்றும் PTFE (பாலிடெட்ராஃப்ளூரோஎதிலீன்) பொருள் மற்றும் ஓ-ரிங் (RCA115 ~ 119) ஆகியவற்றின் கலப்பு வடிவமைப்பு அழுத்தம் விநியோகத்தை மேலும் சமன் செய்கிறது, 250 ° C அதிக வெப்பநிலையை எதிர்க்கும், மேலும் ரசாயன அரிப்புக்கு எதிர்ப்புத் தெரிவிக்கிறது, இது குறைக்கடத்திகள், உணவு மற்றும் மருத்துவம் போன்ற சுத்தமான சூழல்களுக்கு ஏற்றது. தீவிர வேலை நிலைமைகளுக்கு, ஆர்.சி.ஏ 213 டிஏ தொடருடன் இணைந்து பயன்படுத்தப்படுகிறது, மண் மற்றும் தார் போன்ற ஒட்டும் மாசுபடுத்திகளை எதிர்க்க அதிக கடினத்தன்மை கொண்ட பொருட்களைப் பயன்படுத்துகிறது, மேலும் உள் முத்திரையை அரிப்பிலிருந்து பாதுகாக்கவும்.
பயன்பாட்டைப் பொறுத்தவரை, ஆர்.சி.ஏ தொடர் பொறியியல் இயந்திரங்கள், சுரங்க உபகரணங்கள், ஹைட்ராலிக் மற்றும் நியூமேடிக் அமைப்புகள் மற்றும் துல்லியமான தொழில்துறை துறைகளுக்கு பரவலாக மாற்றியமைக்கப்பட்டுள்ளது. எடுத்துக்காட்டாக, RCA111/211 1.6MPA உயர் அழுத்தத்தைத் தாங்கும், இது ஹைட்ராலிக் சிலிண்டர்களுக்கு இரட்டை பாதுகாப்பை வழங்குகிறது; RCA115 ~ 119 அதன் அழிவு அல்லாத மற்றும் குறைந்த உராய்வு பண்புகள் காரணமாக துல்லியமான கருவிகளை தூசி தடுப்பதற்கான முதல் தேர்வாக மாறியுள்ளது; பள்ளத்தை மாற்ற வேண்டிய அவசியமின்றி பழைய உபகரணங்களை பராமரிப்பதற்கான விரைவான தீர்வை RCA108 வழங்குகிறது. பொருட்களைப் பொறுத்தவரை, சுற்றுச்சூழல் பாதுகாப்பு மற்றும் செயல்திறனுக்கு சம முக்கியத்துவம் கொடுக்க நாங்கள் வலியுறுத்துகிறோம். PTFE மாற்றியமைக்கும் தொழில்நுட்பம் சுய மசாலா மற்றும் உடைகள் எதிர்ப்பு இரண்டையும் கணக்கில் எடுத்துக்கொள்கிறது. ஓ-ரிங் எலாஸ்டோமர்கள் (என்.பி.ஆர் போன்றவை) சீல் ஸ்திரத்தன்மையை உறுதி செய்கின்றன. சில மாதிரிகள் (ஆர்.சி.ஏ 119 போன்றவை) சுத்தமான பட்டறைகளின் கடுமையான தேவைகளைப் பூர்த்தி செய்ய சிலிகான் இல்லாத சூத்திரத்தைப் பயன்படுத்துகின்றன. பல ஆண்டுகளாக, ருச்சென் சீல்ஸ் எப்போதும் "துல்லியமான தழுவல் மற்றும் நீண்ட கால பாதுகாப்பு" என்பதை நோக்கமாகக் கொண்டுள்ளது. ஆர்.சி.ஏ தொடரின் மூலம், இது வாடிக்கையாளர்களுக்கு தூசி ஊடுருவல், எண்ணெய் கசிவு மற்றும் அதிக வெப்பநிலை அரிப்பு போன்ற சவால்களைச் சமாளிக்க உதவுகிறது, இது உபகரணங்களின் திறமையான செயல்பாட்டிற்கு நம்பகமான உத்தரவாதங்களை வழங்குகிறது.
தயாரிப்பு அம்சங்கள் மற்றும் பயன்பாடுகள்:
முக்கிய பயன்பாடு: எண்ணெய் சிலிண்டருக்கான நிலையான டஸ்ட்ரூஃப்
நன்மைகள்: தூசி முத்திரை திருப்புதல் முத்திரைகள் நிறுவ எளிதானது, சிறந்த உராய்வு மற்றும் தூசி இல்லாத விளைவுகளுடன். அவை குழியில் எதிர் திசையில் நகராது, மேலும் முத்திரை வளையத்திற்கும் தூசி துளைக்காத வளையத்திற்கும் இடையில் எந்த அழுத்தமும் திறக்காது.
பொருள்: பாலியூரிதீன், ரப்பர்
குறிப்பிட்ட பயன்பாட்டு பகுதிகள்:
General dustproof (RCA101~105/113/114): widely used in engineering machinery and automation equipment to resist dust intrusion.
கனமான மற்றும் பராமரிப்பு காட்சிகள் (RCA103/106/108): சுரங்க இயந்திரங்கள் மற்றும் பழைய சிலிண்டர் மாற்றம் போன்ற உயர்-ஏற்ற காட்சிகளுக்கு எலும்புக்கூடு ஆதரவு மற்றும் ஃபிளேன்ஜ் சரிசெய்தல் வடிவமைப்பு ஆகியவை பொருத்தமானவை.
Precision and harsh environment (RCA115~119): semiconductor, food and medicine and other industries, meet the requirements of no creeping, low friction and corrosion resistance.
Multi-standard compatibility: RCA107 supports British equipment, and the RCA series fully covers ISO 6195 standard grooves to simplify the selection process.

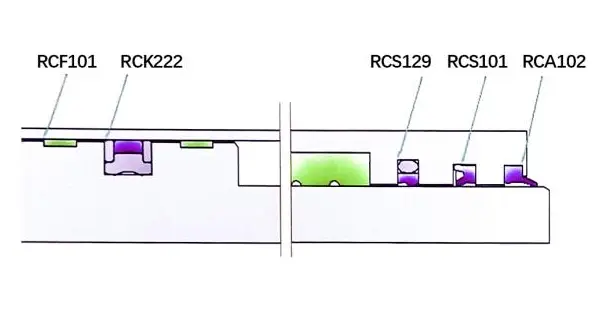

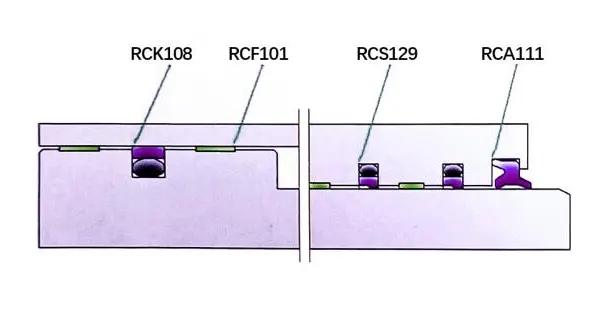

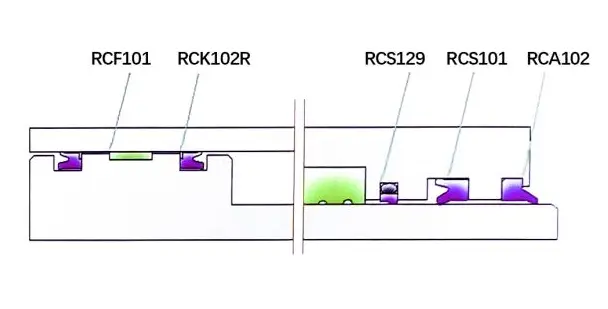

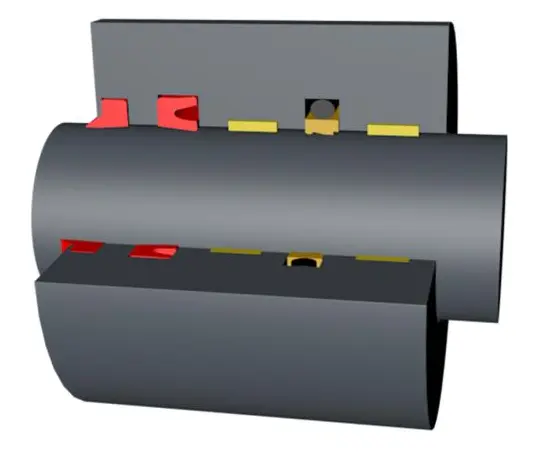

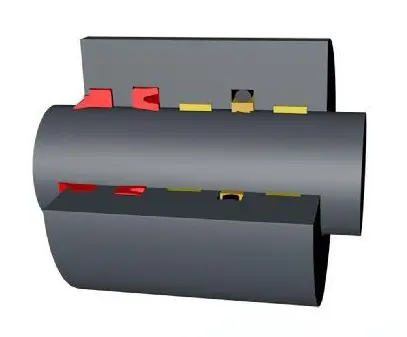

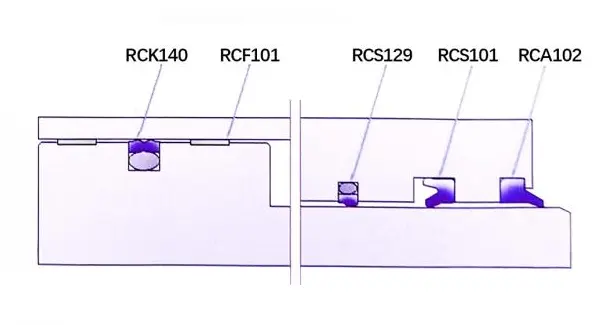

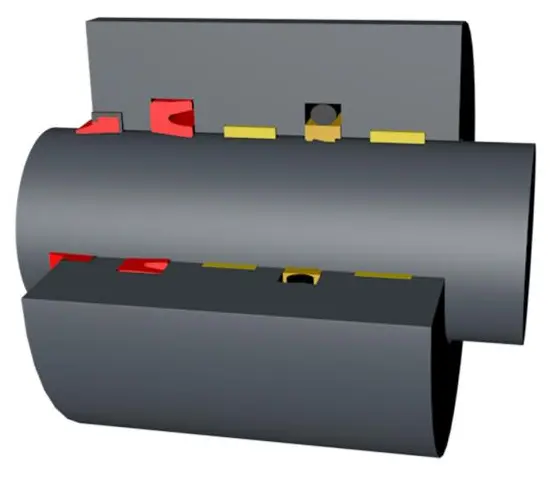

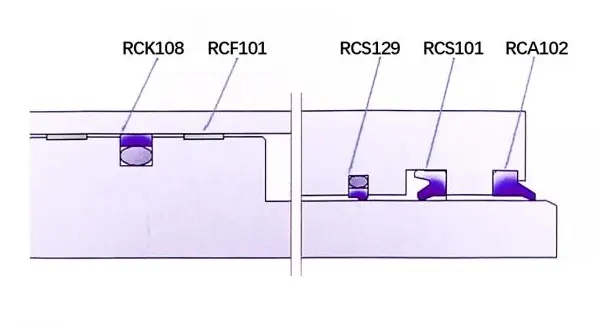

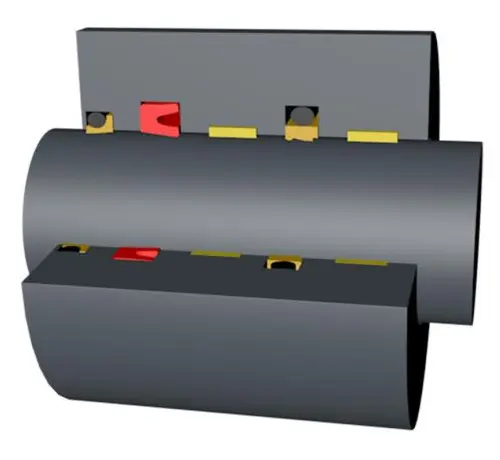

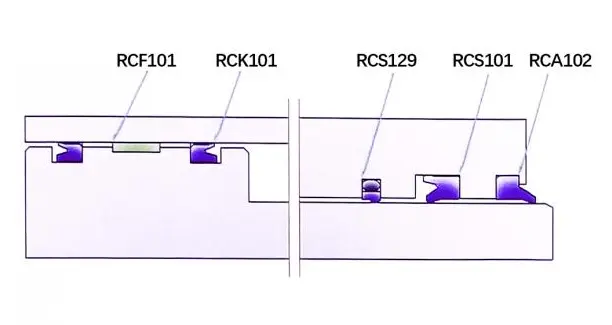

சீல் பயன்பாடு மற்றும் சிலிண்டர் வடிவமைப்பு
கனரக தொழில்: தொழில் எடுத்துக்காட்டுகள்: கனரக இயந்திர கருவிகள் (மோசடி இயந்திரங்கள், ஹைட்ராலிக் அச்சகங்கள், வளைக்கும் இயந்திரங்கள் போன்றவை), உலோகம் (ரோலிங் மில்ஸ், ஏஜிசி சிலிண்டர்கள் போன்றவை), சுரங்க (ஹைட்ராலிக் ஆதரவுகள், சுரங்க உபகரணங்கள் போன்றவை), கனரக கட்டுமான இயந்திரங்கள் (கிரேன்கள், அகழ்வாராய்ச்சிகள் போன்றவை)

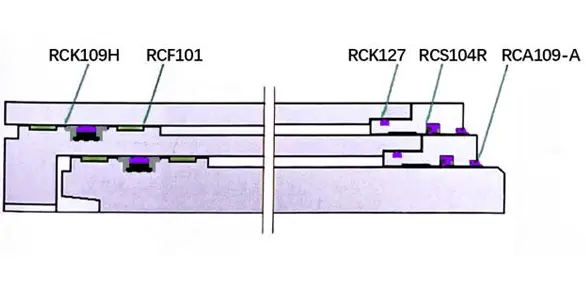

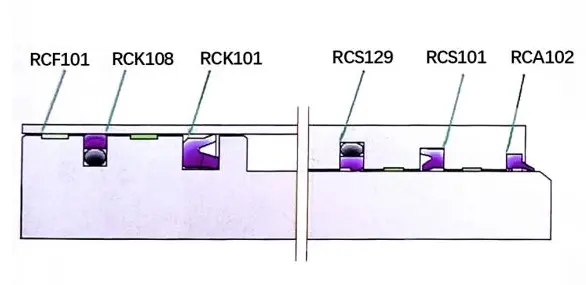

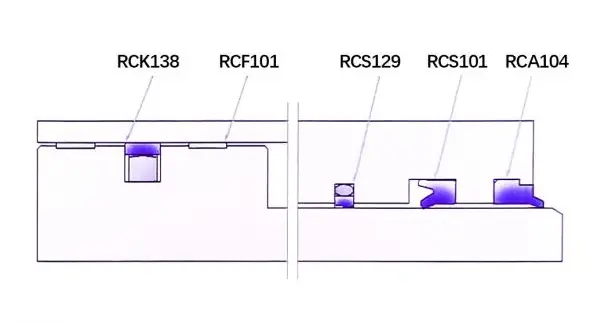

பரிந்துரைக்கப்பட்ட சீல் வடிவமைப்பு:
கனமான மோசடி இயந்திரம்
உலோகவியல் AGC
ஹைட்ராலிக் ஆதரவு நெடுவரிசை சிலிண்டர்
ஹைட்ராலிக் ஆதரவு காவலர் ஜாக்
கிரேன் தூக்கும் சிலிண்டர்
Crane luffing cylinder
நடுத்தர தொழில்: தொழில் எடுத்துக்காட்டுகள்: தூக்கும் உபகரணங்கள், விவசாய இயந்திரங்கள், ஒளி போக்குவரத்து கருவிகள், தூக்கும் தளங்கள், இயந்திர கருவிகள் (வளைக்கும் இயந்திரங்கள், ஊசி வடிவமைத்தல் இயந்திரங்கள், அரைக்கும் இயந்திரங்கள் போன்றவை), ஃபோர்க்லிஃப்ட்ஸ், டம்ப் லாரிகள்

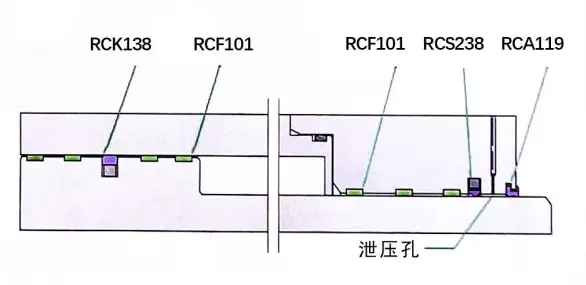

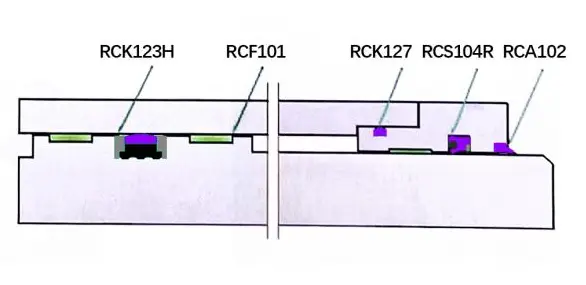

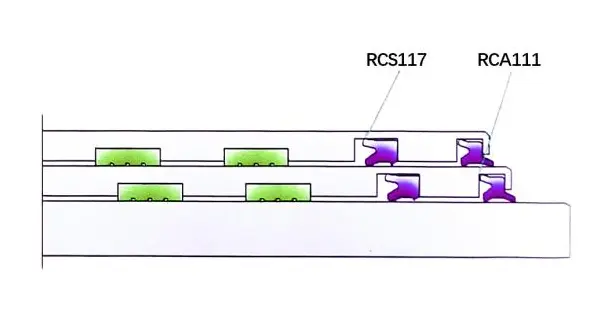

பரிந்துரைக்கப்பட்ட சீல் வடிவமைப்பு:
வளைக்கும் இயந்திரம்
டிரக் தூக்கும் சாதனத்தை டம்ப் செய்யுங்கள்
விவசாய இயந்திரங்கள்
தூக்கும் தளம்
Light Industry: Industry examples: machine tools, forklifts, injection molding machines, agricultural machinery, balers
பரிந்துரைக்கப்பட்ட சீல் வடிவமைப்பு:
சிறிய ஃபோர்க்லிஃப்ட்
Injection molding machine

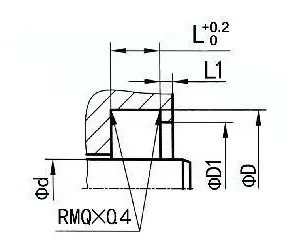

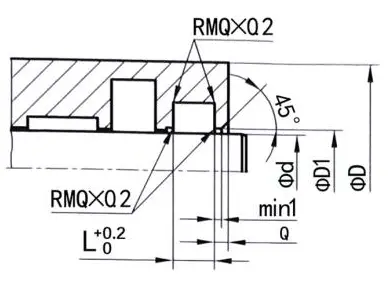

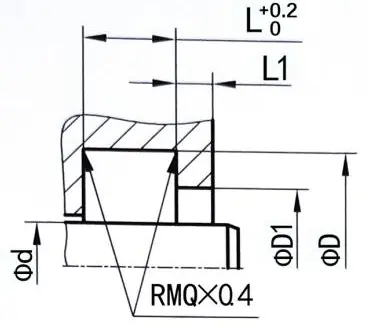

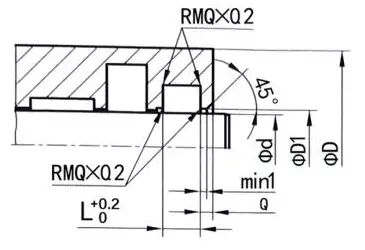

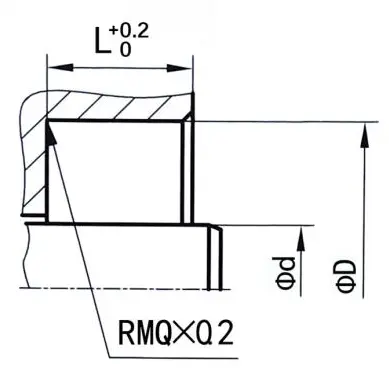

தூசி முத்திரை பள்ளம்

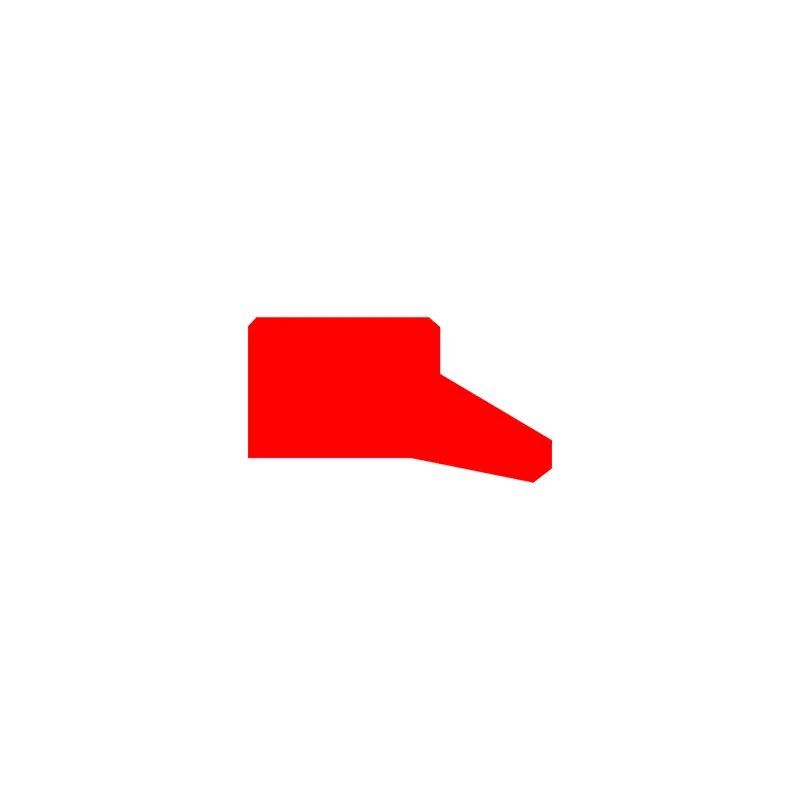

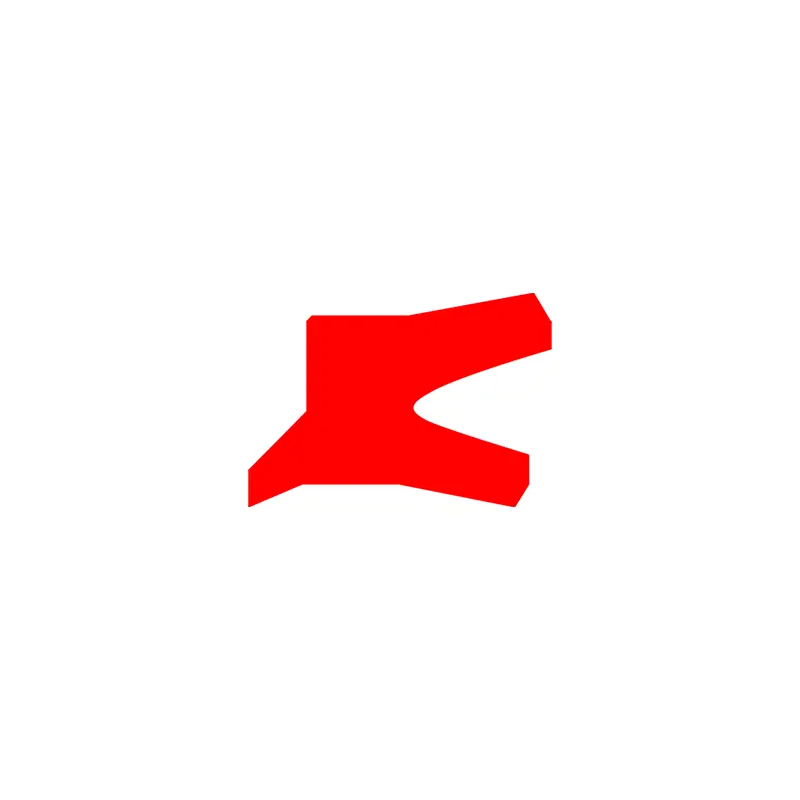

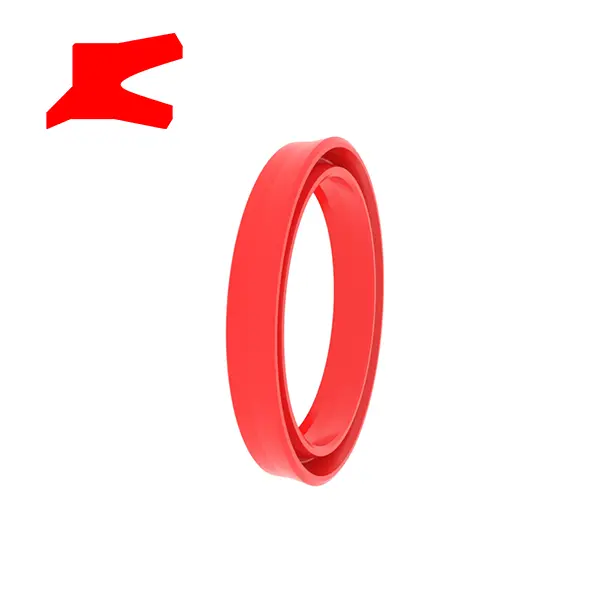

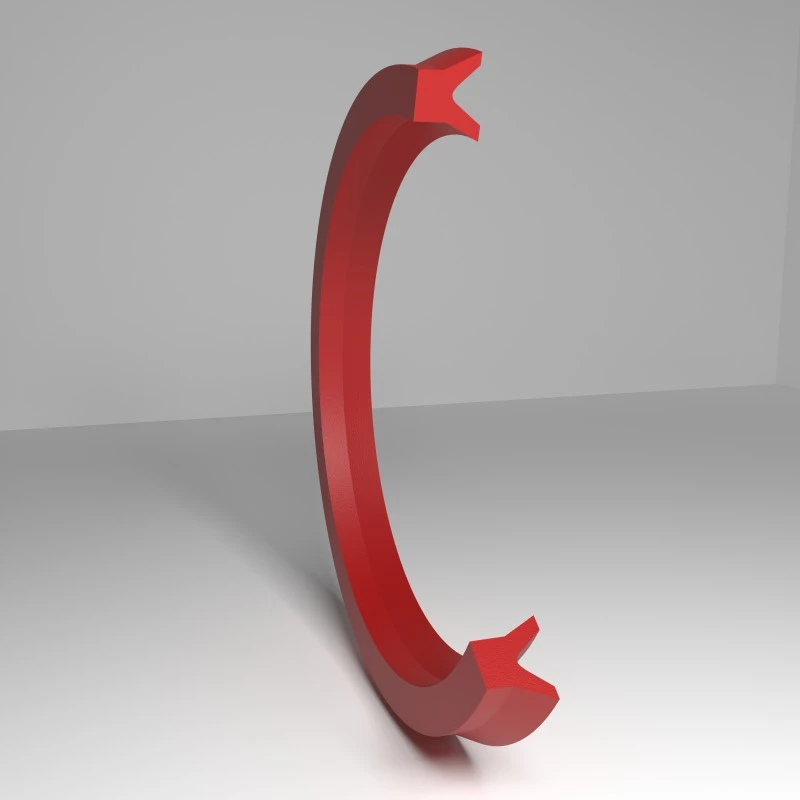

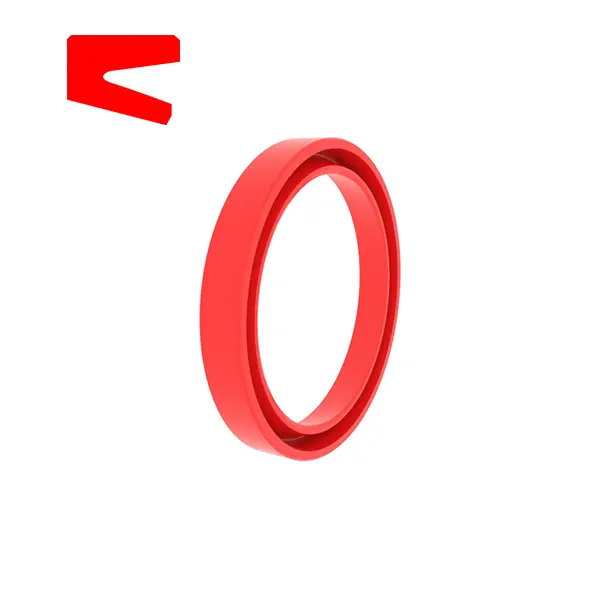

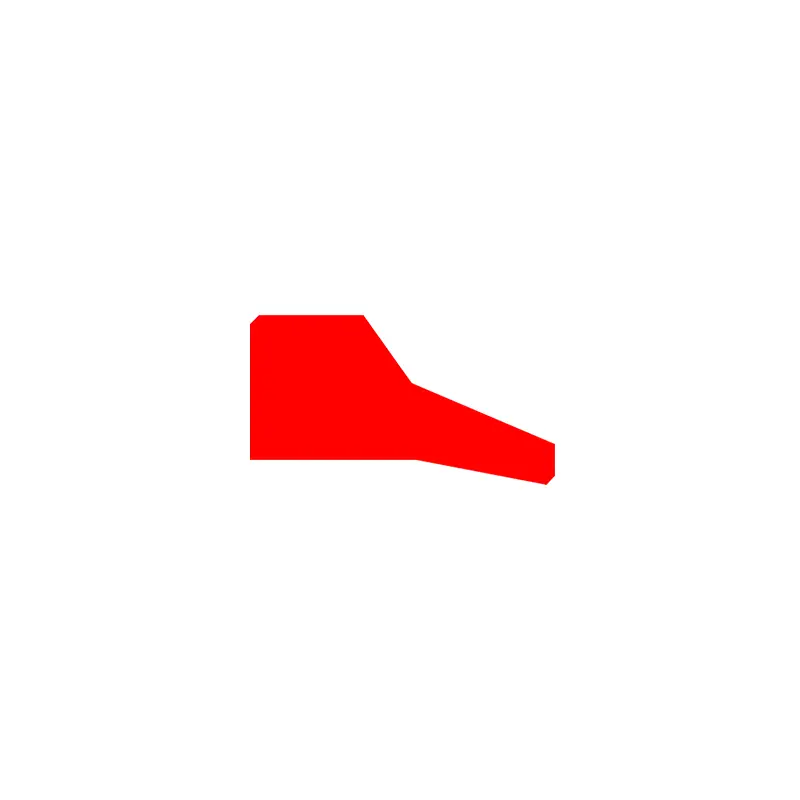

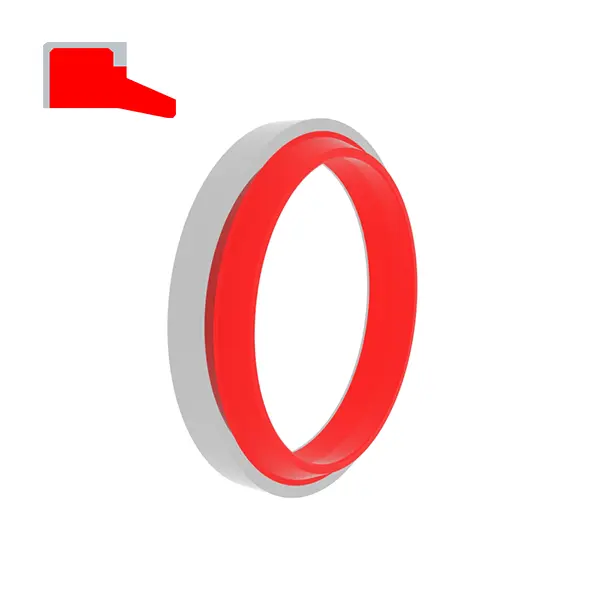

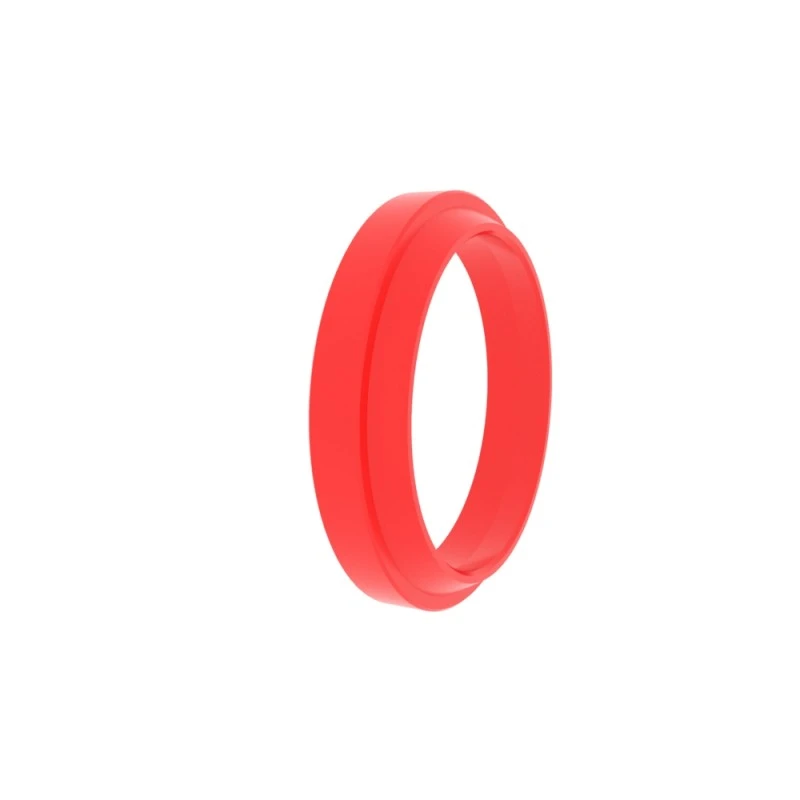

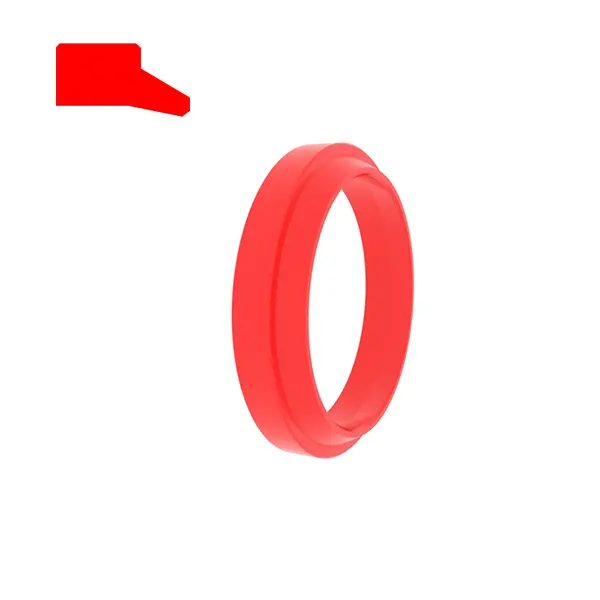

RCA101
ஆர்டர் அளவு
Φd ...... வெளிப்புற விட்டம்
Φd ...... உள் விட்டம்
எல் ...... பள்ளம் அகலம்
எச் ...... தூசி முத்திரையின் மொத்த உயரம்
| மேற்பரப்பு பூச்சு | R tmax (μm) | ஆர்.ஏ (μm) |
| நெகிழ் மேற்பரப்பு பொருந்தும் ரப்பர்/பாலியூரிதீன் முத்திரைகள் நெகிழ் மேற்பரப்பு பொருந்தும் PTFE முத்திரைகள் | .5 .5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| பள்ளம் கீழே பள்ளம் பக்க | ≤6.3 ≤15 | ≤1.6 ≤3 |
| TP சுயவிவர ஆதரவு நீள விகிதம் | 50%-95% |
|
| சகிப்புத்தன்மை | |
| Φd1 H11 | எல் <10 மிமீ +0.2 |
| Φd H11 | எல் ＞ 10 மிமீ +0.3 |
வரிசைப்படுத்தும் உதாரணம்
மாதிரி: RCA101
பள்ளம் அளவு: 100x108x4/7
பொருள்: RC-PU-H
முத்திரை வகை: RCA101, RCA104
முக்கிய பயன்பாடு: எண்ணெய் சிலிண்டர்களுக்கான நிலையான தூசி பாதுகாப்பு
நன்மைகள்: எளிய நிறுவல், சிறந்த உராய்வு மற்றும் தூசி இல்லாத விளைவு, குழியில் தலைகீழ் அண்டவிடுப்பின் இல்லை, சீல் வளையத்திற்கும் தூசி வளையத்திற்கும் இடையில் அழுத்தம் திறக்கப்படவில்லை.
பொருள்: பாலியூரிதீன், ரப்பர்
| பள்ளம் எடுத்துக்காட்டுகளை முத்திரையுங்கள் | பின்வருபவை நிலையான பள்ளம் பரிமாணங்கள் (அளவு வரம்பிற்குள் எந்த அளவின் தூசி முத்திரைகள் தயாரிக்கப்படலாம்) | |||||||
 |
RCA101
|
. டி | . டி | Fd1 | L | எல் 1 | H | |
| 6-100 | Φd+8 | Φd+6 | 4 | 1 | 7 | |||
|
RCA104
|
100.1-149.9 | Φd+12 | Φd+9 | 5.5 | 1.5 | 10 | ||
| ≥150 | Φd+15 | Φd11 | 6.5 | 2 | 13 | |||

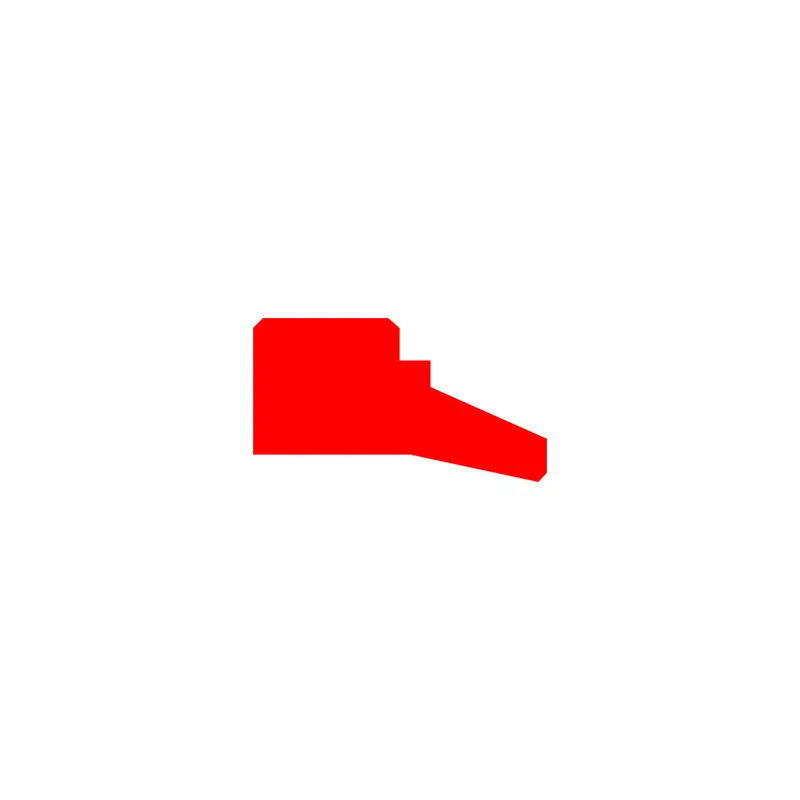

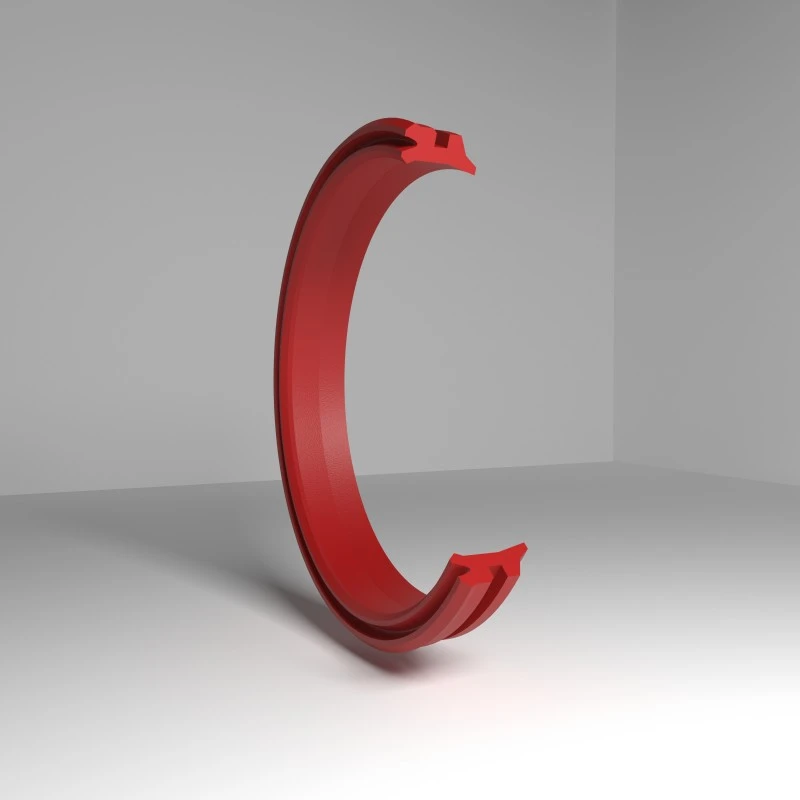

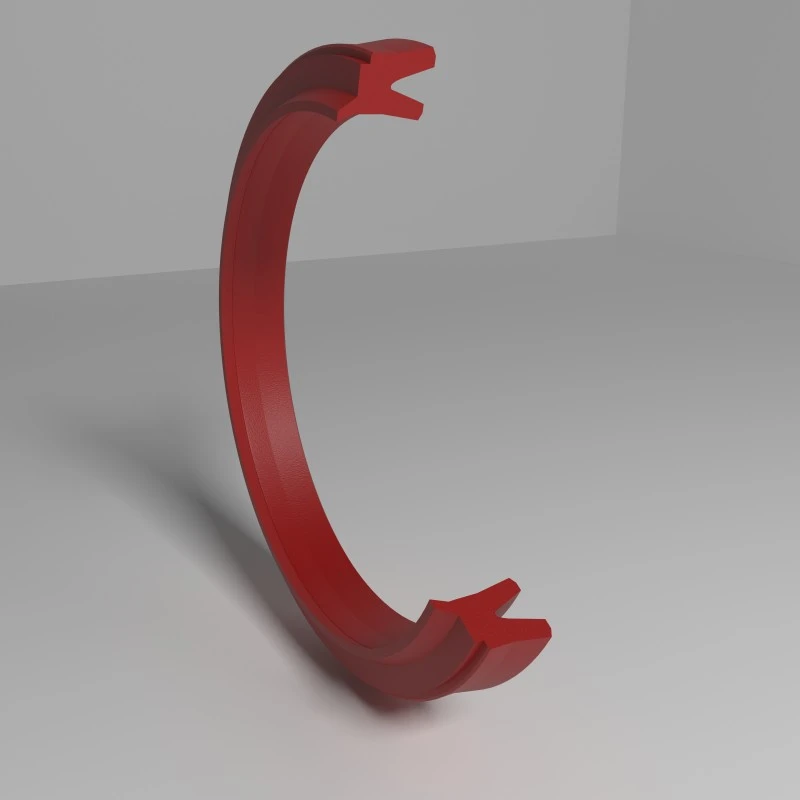

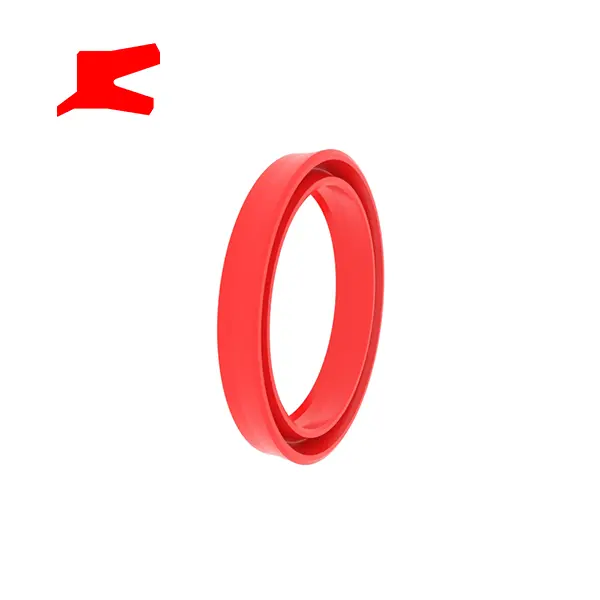

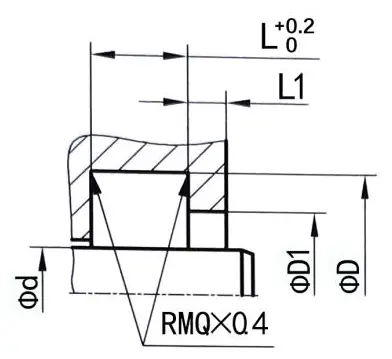

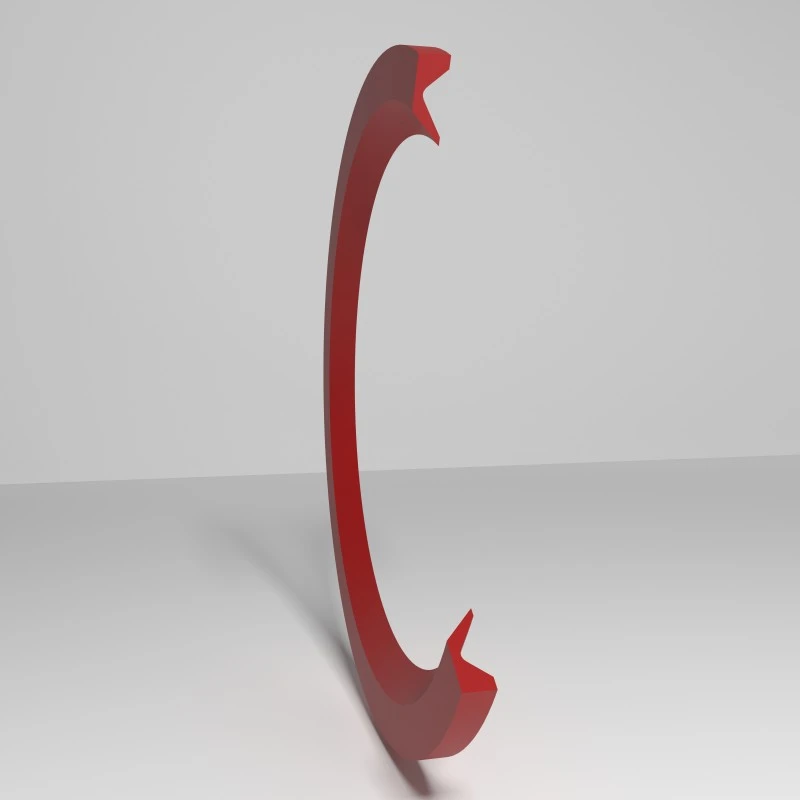

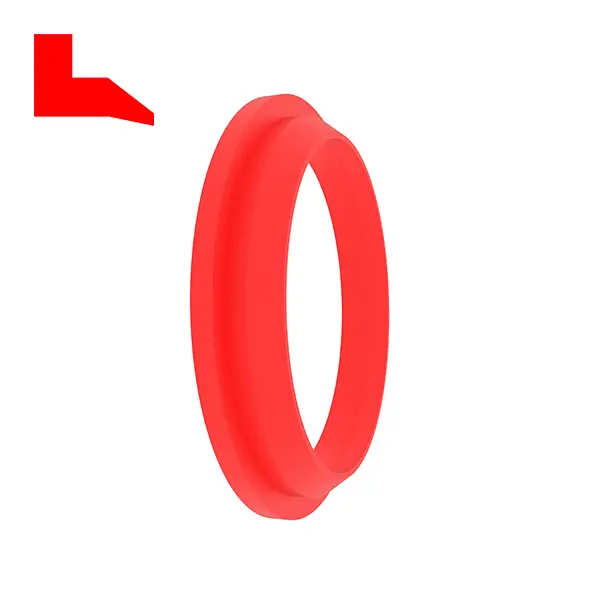

RCA102
ஆர்டர் அளவு
Φd ...... வெளிப்புற விட்டம்
Φd ...... உள் விட்டம்
எல் ...... பள்ளம் அகலம்
எச் ...... தூசி முத்திரையின் மொத்த உயரம்
| மேற்பரப்பு பூச்சு | R tmax (μm) | ஆர்.ஏ (μm) |
| நெகிழ் மேற்பரப்பு பொருந்தும் ரப்பர்/பாலியூரிதீன் முத்திரைகள் நெகிழ் மேற்பரப்பு பொருந்தும் PTFE முத்திரைகள் | .5 .5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| பள்ளம் கீழே பள்ளம் பக்க | ≤6.3 ≤15 | ≤1.6 ≤3 |
| TP சுயவிவர ஆதரவு நீள விகிதம் | 50%-95% |
|
| சகிப்புத்தன்மை | |
| Φd1 H11 | எல் <10 மிமீ +0.2 |
| Φd H11 | எல் ＞ 10 மிமீ +0.3 |
வரிசைப்படுத்தும் உதாரணம்
மாதிரி: RCA102
பள்ளம் அளவு/மொத்த தூசி முத்திரை உயரம்: 100x115x8.5
பொருள்: RC-PU-H
முத்திரை வகை: RCA102, RCA105, RCA211
முக்கிய பயன்பாடு: முக்கியமாக நெகிழ் சேர்க்கை முத்திரைகள் மூலம் பயன்படுத்தப்படுகிறது
நன்மைகள்: நல்ல உராய்வு செயல்திறன், RCA211 இருதரப்பு முத்திரை
பொருள்: (அல்ட்ரா-உயர் கடினத்தன்மை) பாலியூரிதீன், ரப்பர்

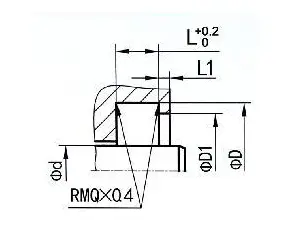

| பள்ளம் எடுத்துக்காட்டுகளை முத்திரையுங்கள் | பின்வருபவை நிலையான பள்ளம் பரிமாணங்கள் (அளவு வரம்பிற்குள் எந்த அளவின் தூசி முத்திரைகள் தயாரிக்கப்படலாம்) | |||||||
 |
RCA102
|
. டி | . டி | Fd1 | L | எல் 1 | H | |
|
RCA105
|
6-49.9 | Φd+8 | Φd+4 | 5 | ≥2 | 6 | ||
|
RCA211
|
50-99.9 | Φd+10 | Φd+5 | 6 | ≥2 | 7 | ||
| ＞ 100 | Φd+15 | Φd+7.5 | 8.5 | ≥2 | 11.5 | |||

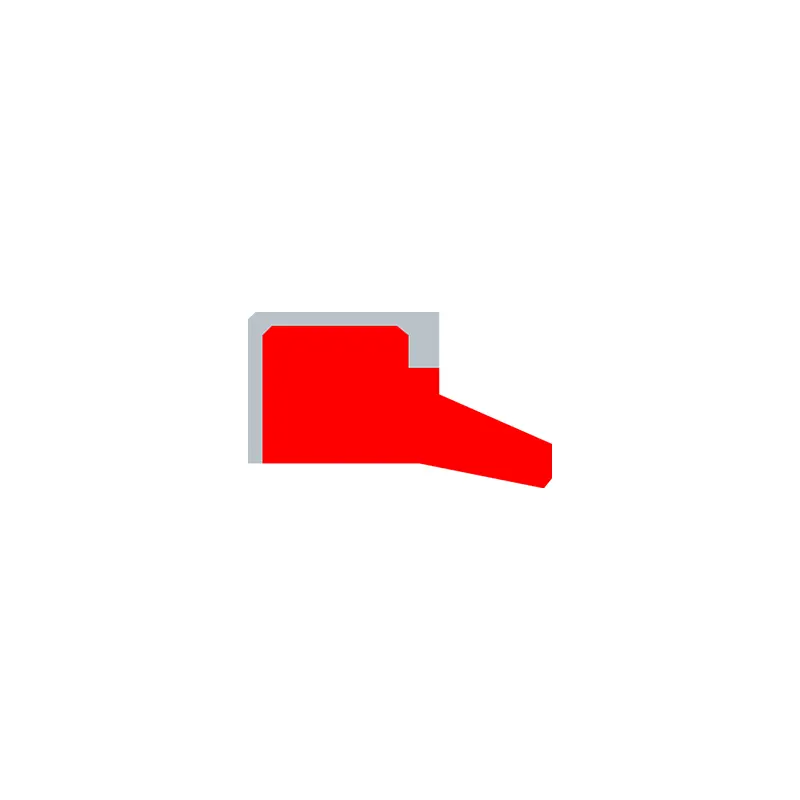

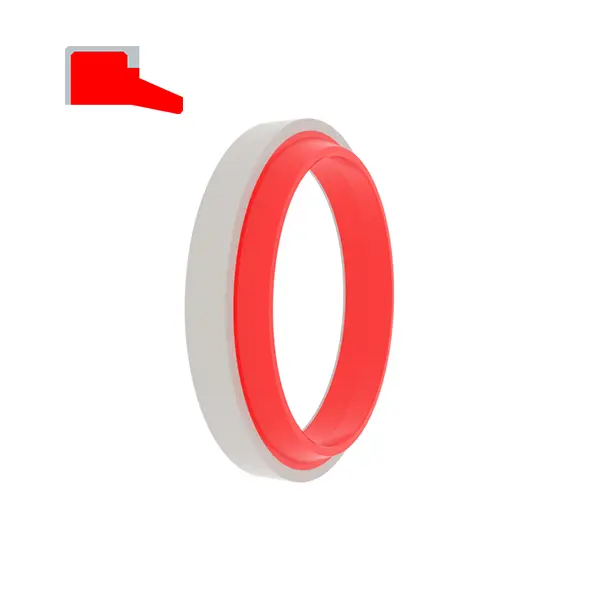

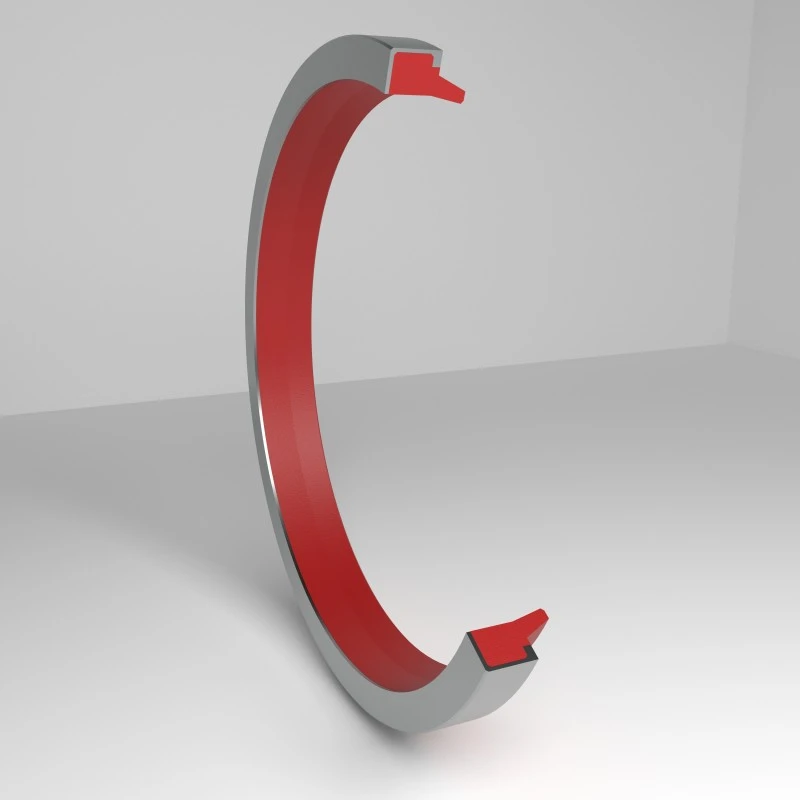

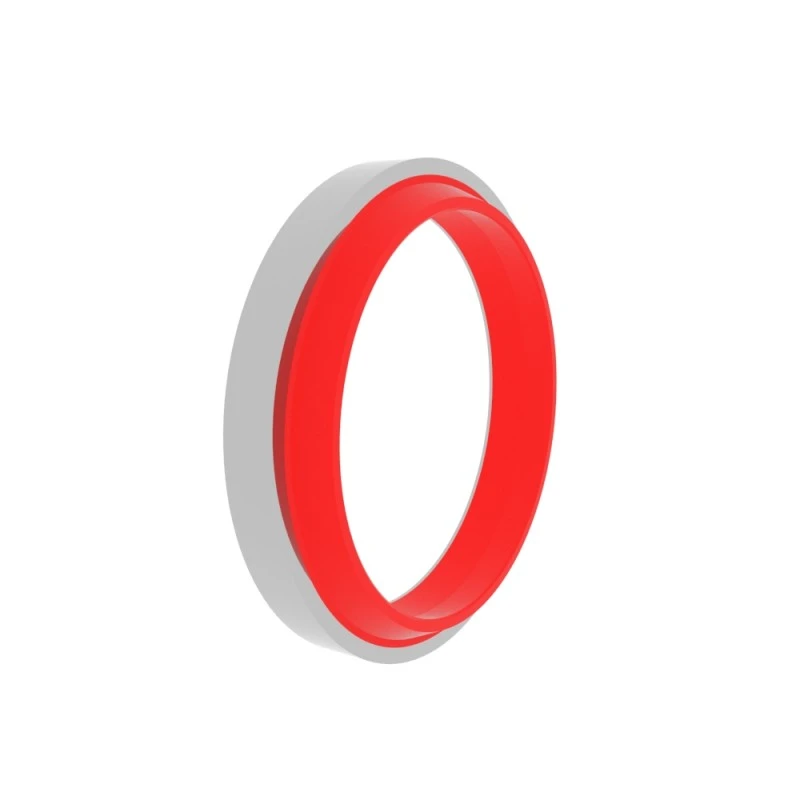

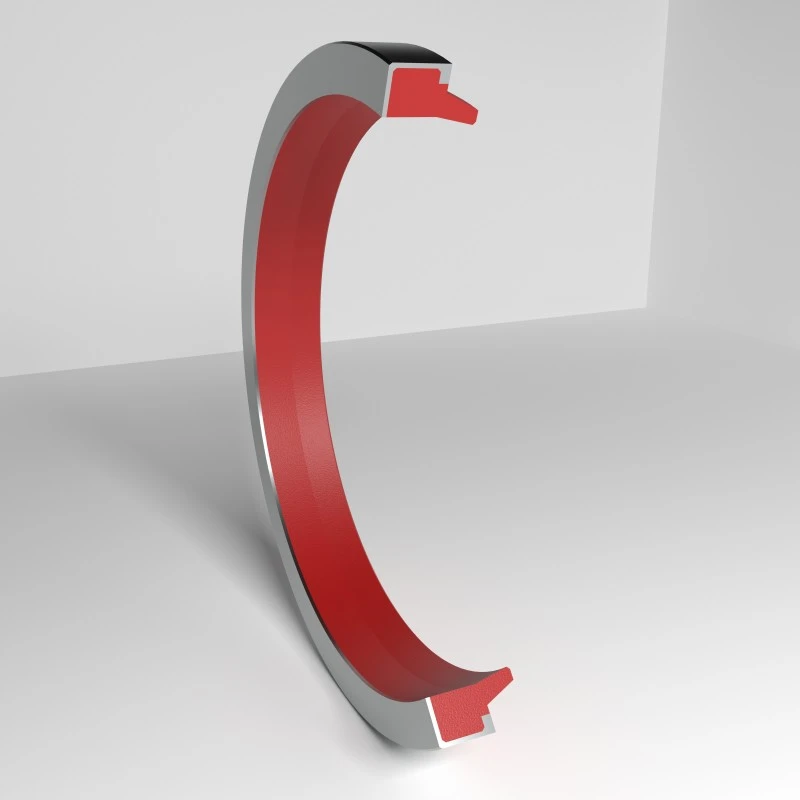

RCA103
ஆர்டர் அளவு
Φd ...... வெளிப்புற விட்டம்
Φd ...... உள் விட்டம்
எல் ...... பள்ளம் அகலம்
எச் ...... தூசி முத்திரையின் மொத்த உயரம்
| மேற்பரப்பு பூச்சு | R tmax (μm) | ஆர்.ஏ (μm) |
| நெகிழ் மேற்பரப்பு பொருந்தும் ரப்பர்/பாலியூரிதீன் முத்திரைகள் நெகிழ் மேற்பரப்பு பொருந்தும் PTFE முத்திரைகள் | .5 .5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| பள்ளம் கீழே பள்ளம் பக்க | ≤6.3 ≤15 | ≤1.6 ≤3 |
| TP சுயவிவர ஆதரவு நீள விகிதம் | 50%-95% |
|
| சகிப்புத்தன்மை | |
| Φd1 H11 | எல் <10 மிமீ +0.2 |
| Φd H11 | எல் ＞ 10 மிமீ +0.3 |
வரிசைப்படுத்தும் உதாரணம்
மாதிரி: RCA103
Groove size/total dust seal height: 100x115x9/12
Material: RC-PU-H+POM
Seal Type: RCA103, RCA106
முக்கிய பயன்பாடு: நிலையான சிலிண்டர்கள் மற்றும் திறந்த பள்ளங்களுக்கு
நன்மைகள்: உராய்வு எதிர்ப்பு செயல்திறன் நல்லது, மற்றும் ஆதரவு வளையம் பள்ளத்திற்கும் முத்திரைக்கும் இடையில் ஆக்ஸிஜனேற்றத்தைத் தடுக்கிறது, மேலும் குழியில் நிலைப்படுத்தல் மற்றும் பொருத்தம் உறுதியானது.
பொருள்: (அல்ட்ரா-உயர் கடினத்தன்மை) பாலியூரிதீன் + பாலிஆக்ஸிமெதிலீன், ரப்பர் + பாலிஆக்ஸிமெதிலீன்

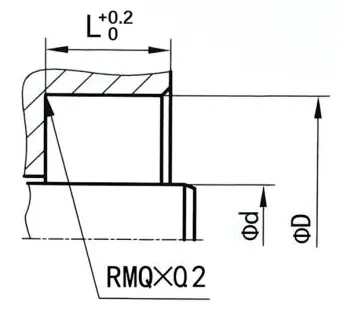

| பள்ளம் எடுத்துக்காட்டுகளை முத்திரையுங்கள் | பின்வருபவை நிலையான பள்ளம் பரிமாணங்கள் (அளவு வரம்பிற்குள் எந்த அளவின் தூசி முத்திரைகள் தயாரிக்கப்படலாம்) | |||||
 |
RCA103
|
. டி | . டி | L | H | |
| 6-9.9 |
Φd+8 | 5 | 8 | |||
|
RCA106
|
10-99.9 | Φd+10 | 7 | 10 | ||
| 100-200 | Φd+15 | 9 | 12 | |||
| 200 | Φd+20 | 12 | 16 | |||

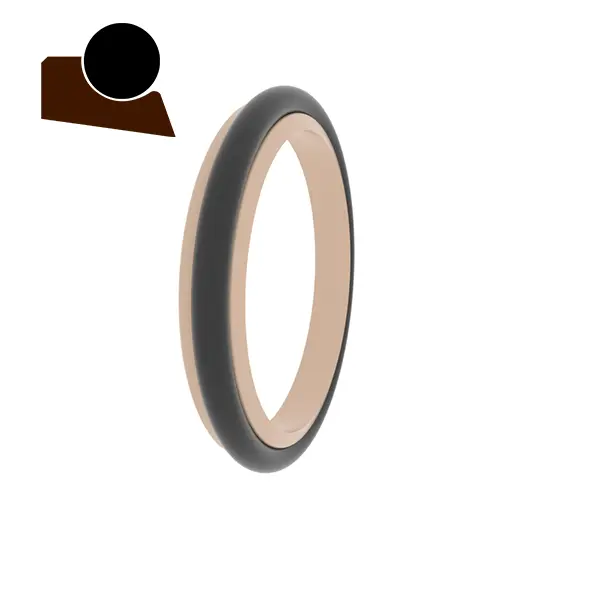

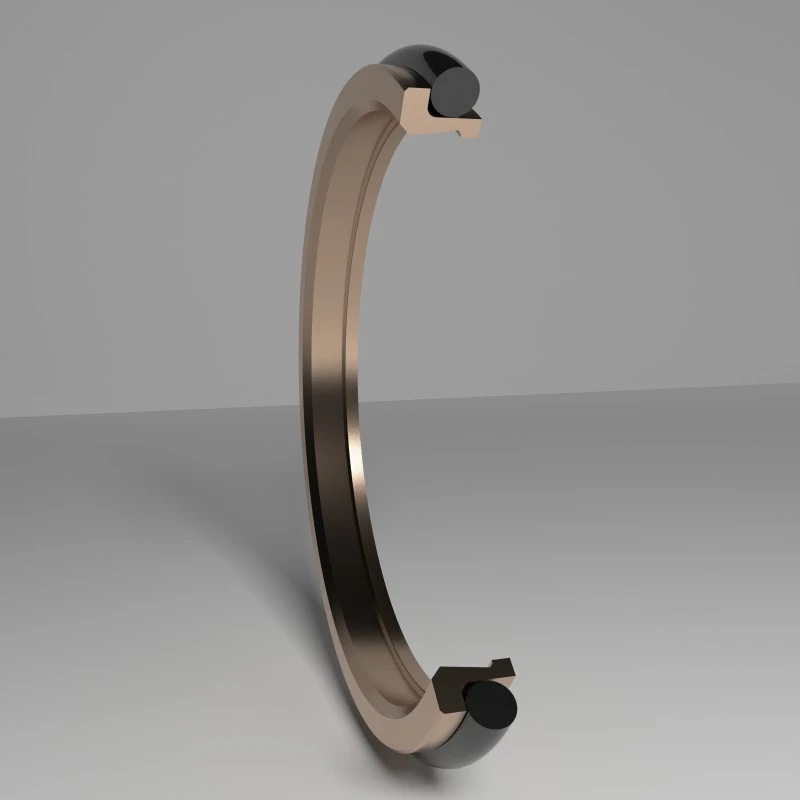

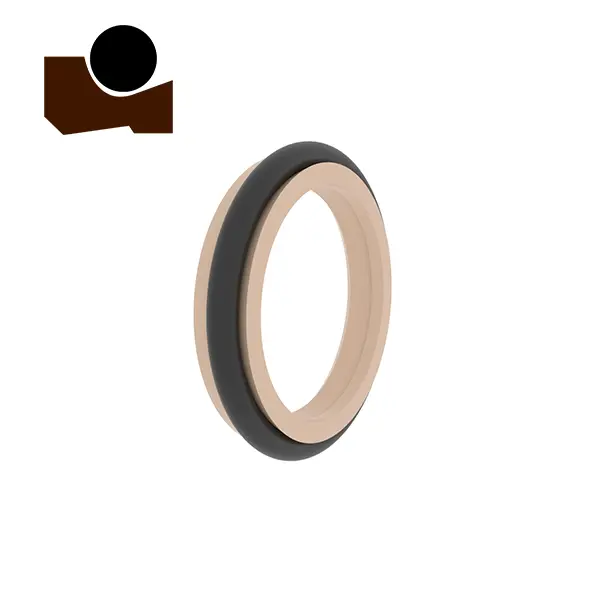

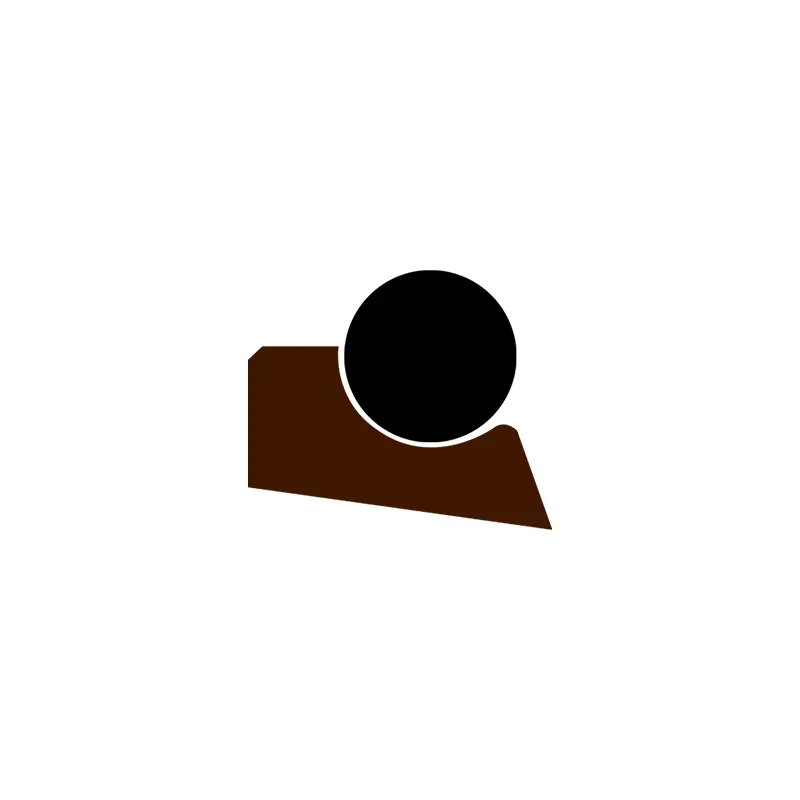

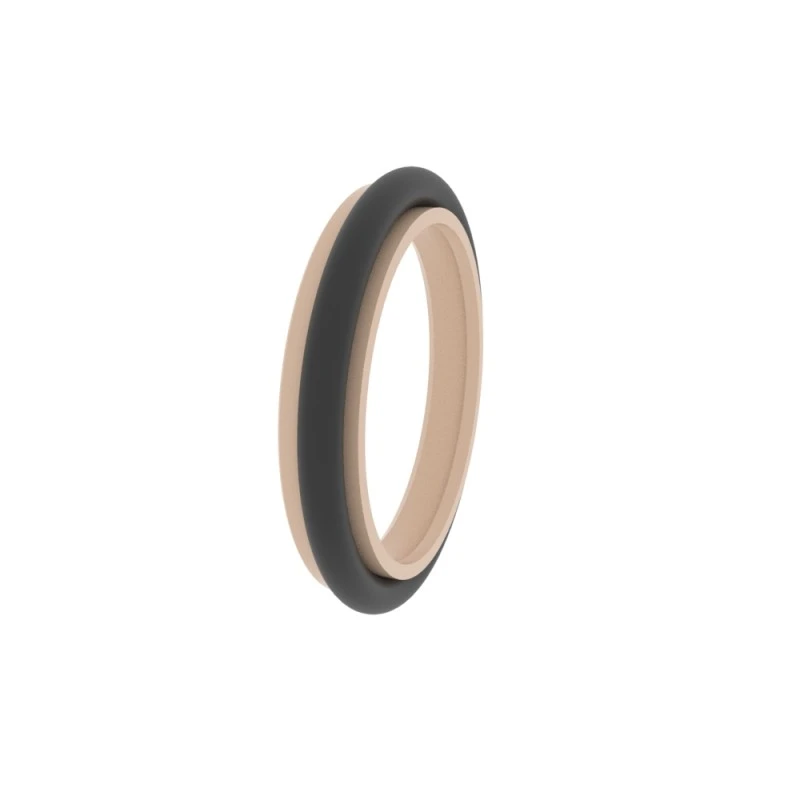

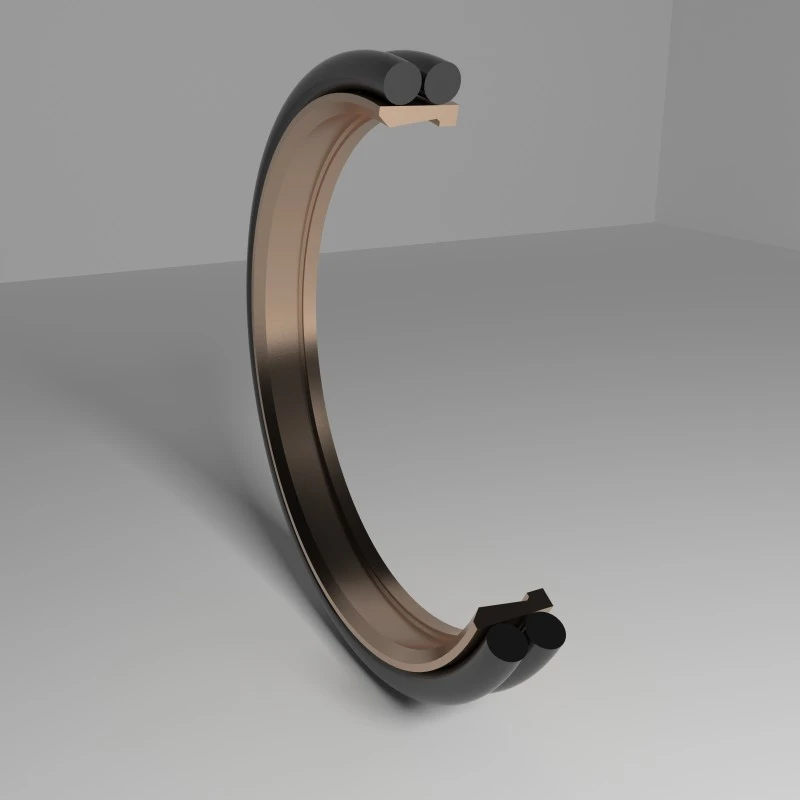

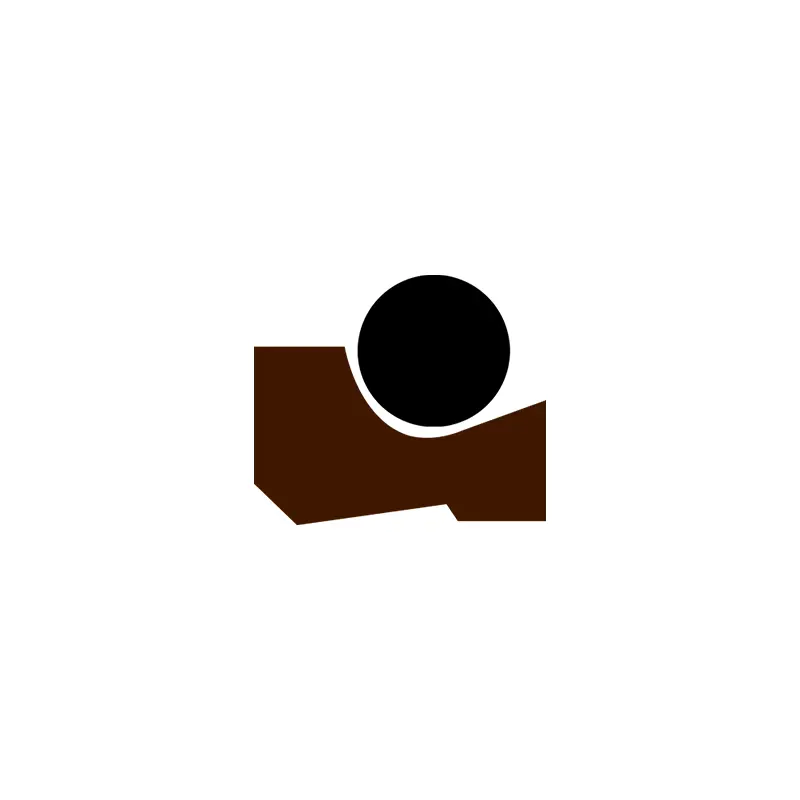

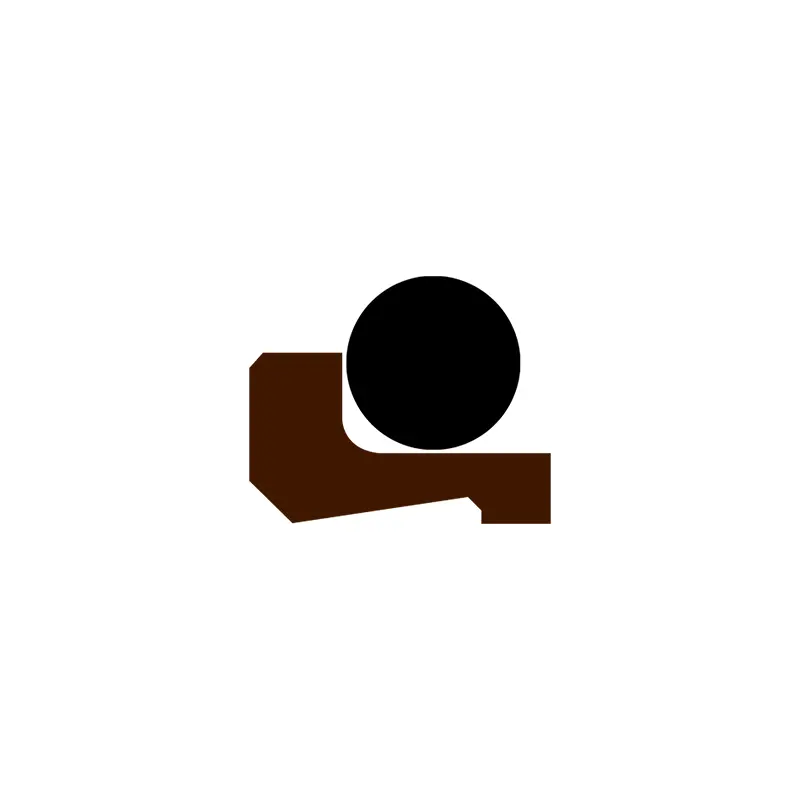

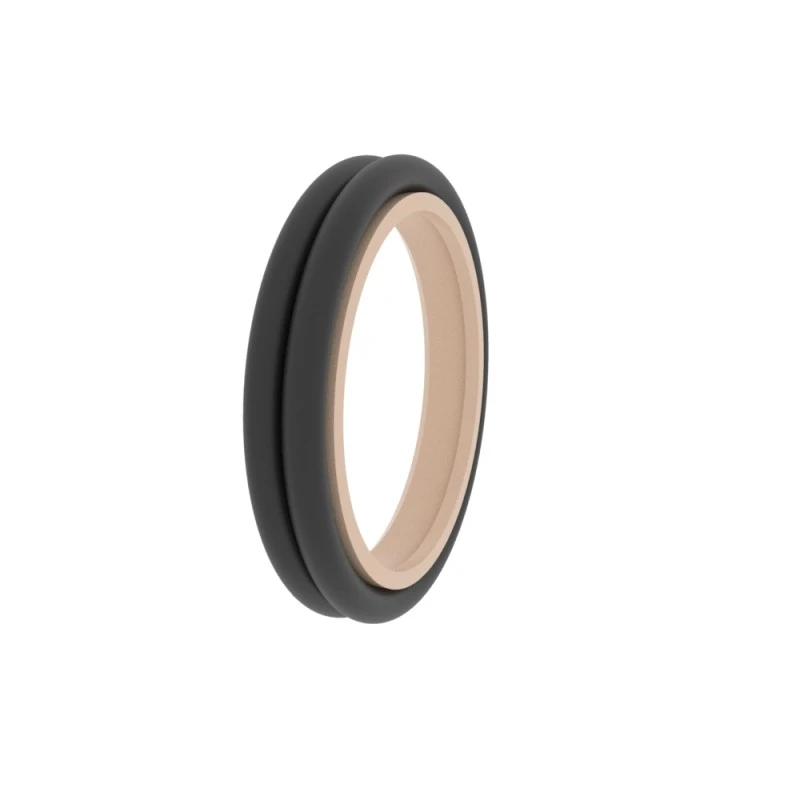

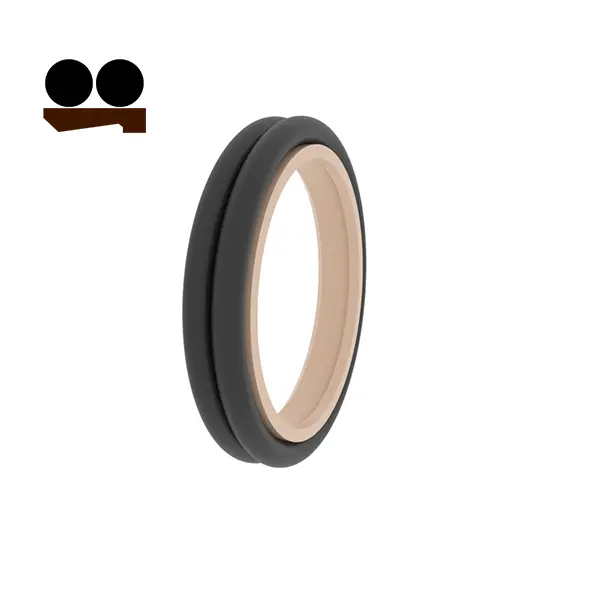

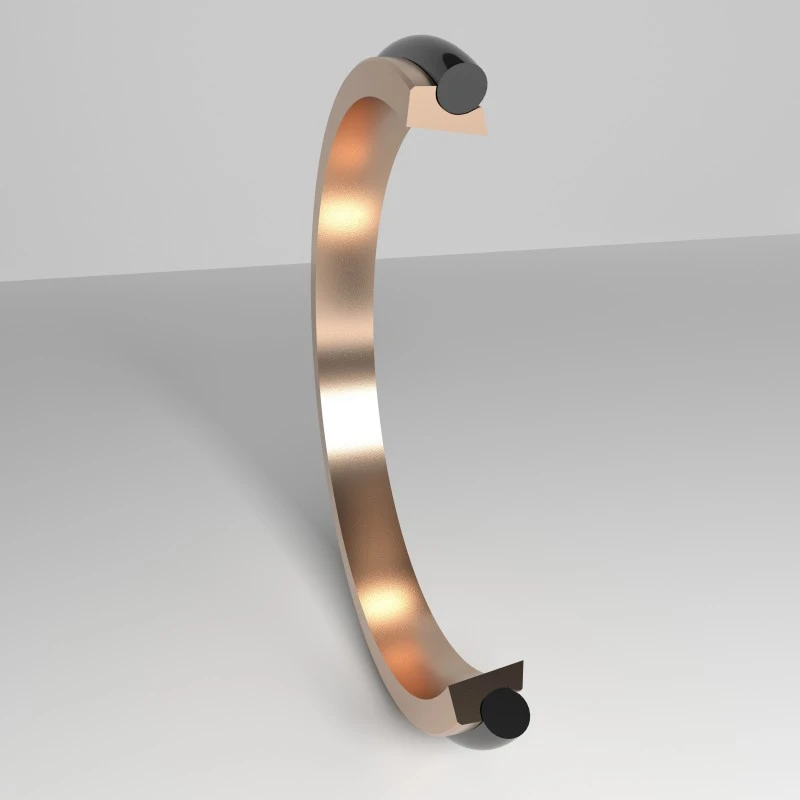

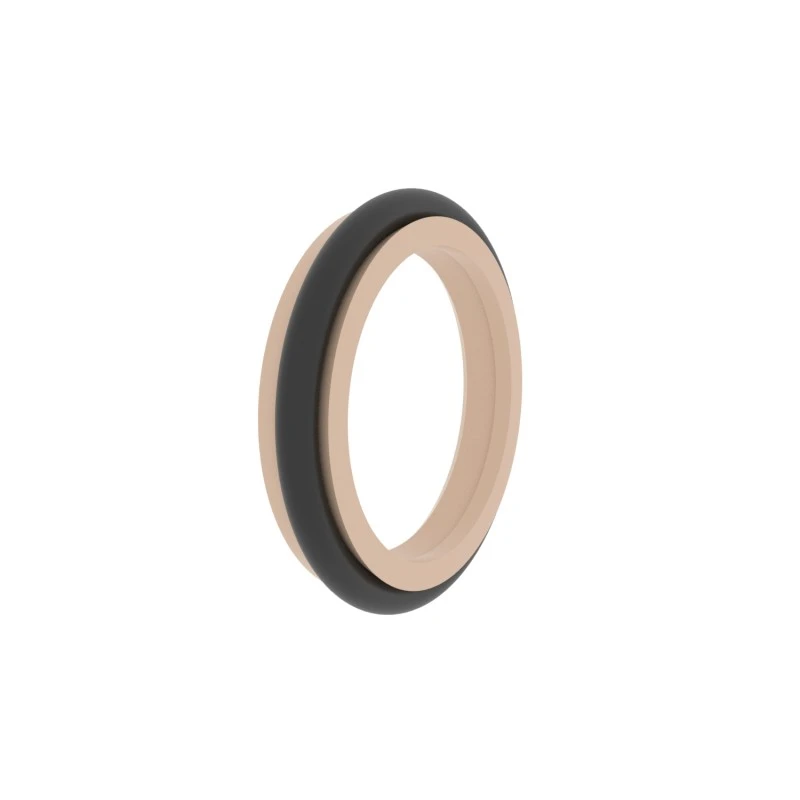

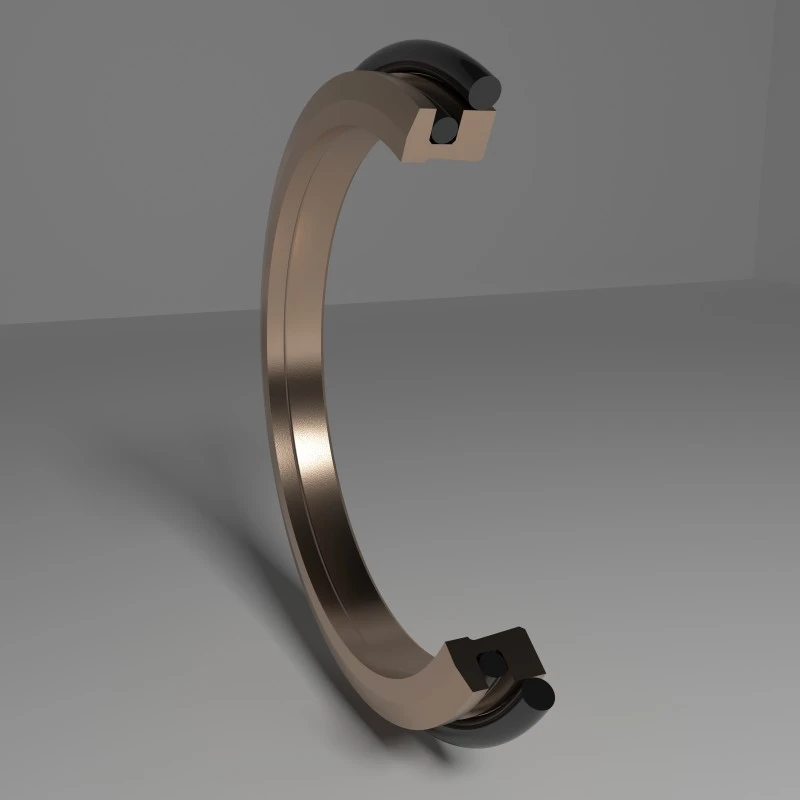

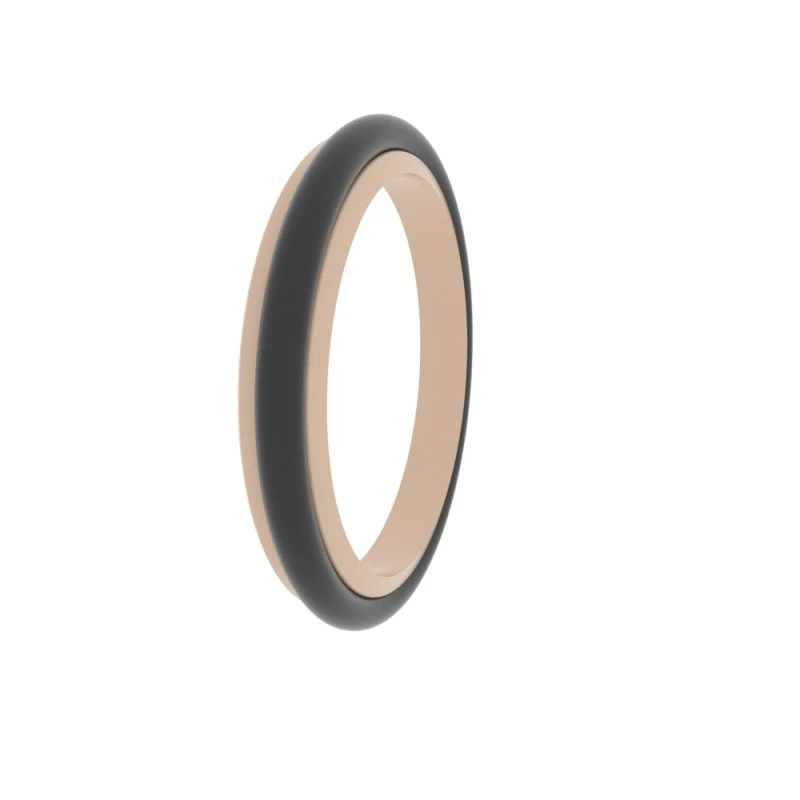

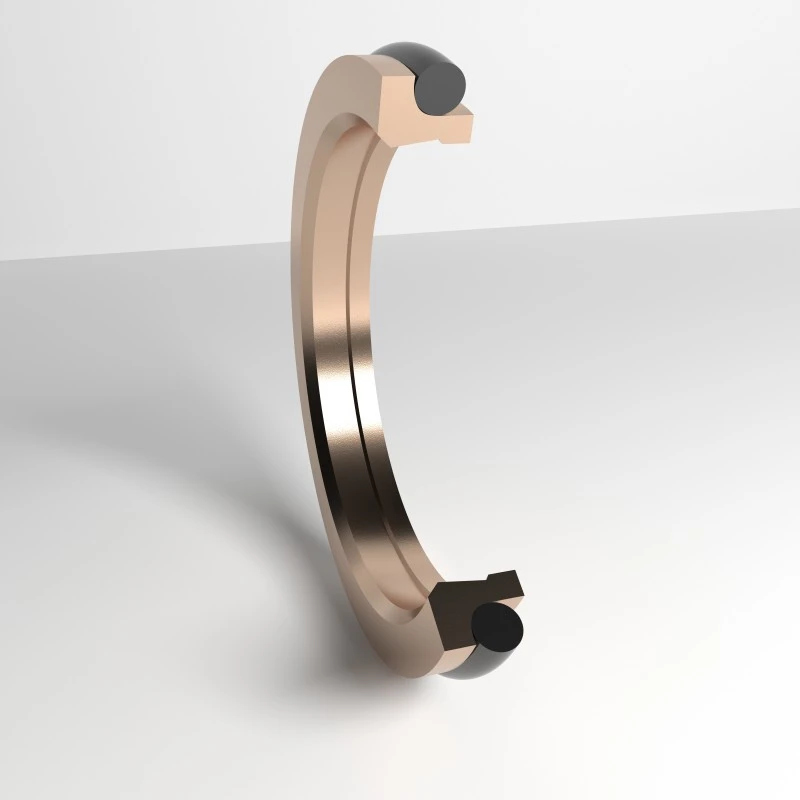

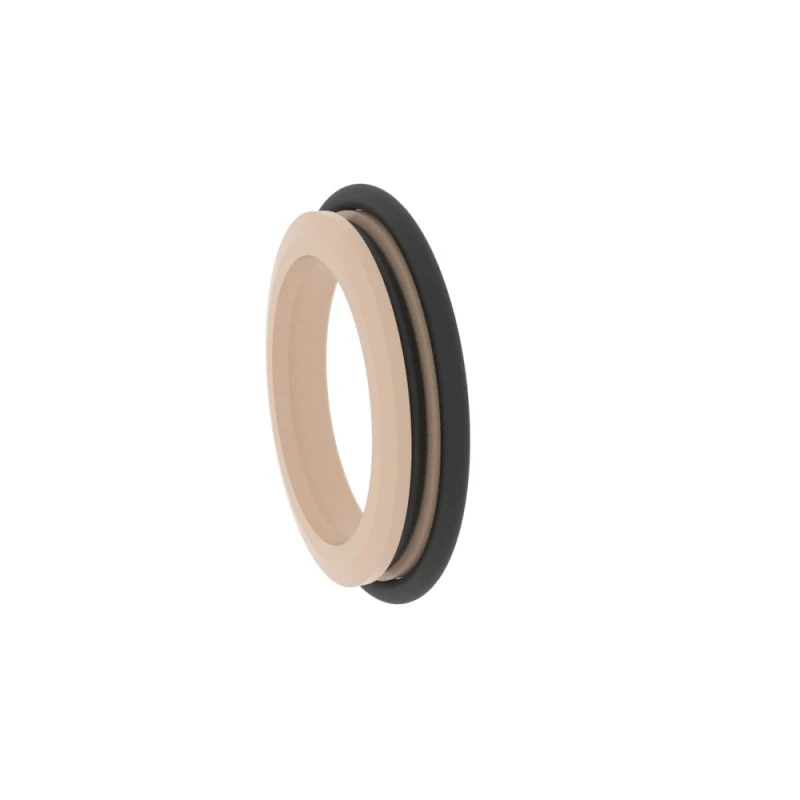

RCA115
ஆர்டர் அளவு
Φd ...... வெளிப்புற விட்டம்
Φd1 ...... வெளிப்புற விட்டம்
Φd ...... உள் விட்டம்
எல் ...... பள்ளம் அகலம்
| மேற்பரப்பு பூச்சு | R tmax (μm) | ஆர்.ஏ (μm) |
| நெகிழ் மேற்பரப்பு பொருந்தும் ரப்பர்/பாலியூரிதீன் முத்திரைகள் நெகிழ் மேற்பரப்பு பொருந்தும் PTFE முத்திரைகள் | .5 .5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| பள்ளம் கீழே பள்ளம் பக்க | ≤6.3 ≤15 | ≤1.6 ≤3 |
| TP சுயவிவர ஆதரவு நீள விகிதம் | 50%-95% |
|
| சகிப்புத்தன்மை | |
| Φd1 H11 | எல் <10 மிமீ +0.2 |
| Φd H11 | எல் ＞ 10 மிமீ +0.3 |
வரிசைப்படுத்தும் உதாரணம்
மாதிரி: RCA115
பள்ளம் அளவு/மொத்த தூசி முத்திரை உயரம்: 100x108.8x6
பொருள்: ptfe3+nbr
Seal Type: RCA115, RCA118
முக்கிய பயன்பாடு: ரசாயன தொழில், உணவுத் தொழில் மற்றும் சர்வோ வால்வுகள்
நன்மைகள்: குறைந்த உராய்வு குணகம், ஊர்ந்து செல்லும், சிறிய நிறுவல் இடம், நீண்ட உடைகள்-எதிர்ப்பு வாழ்க்கை, மற்றும் வேலையின் போது சிறந்த சரிசெய்தல் மற்றும் பொருத்துதல் திறன்கள்.
பொருள்: டெட்ராஃப்ளூரோஎத்திலீன், நைட்ரைல் ரப்பர் அல்லது ஃவுளூரின் ரப்பர்
| பள்ளம் எடுத்துக்காட்டுகளை முத்திரையுங்கள் | பின்வருபவை நிலையான பள்ளம் பரிமாணங்கள் (அளவு வரம்பிற்குள் எந்த அளவின் தூசி முத்திரைகள் தயாரிக்கப்படலாம்) | |||||||
 |
RCA115
|
. டி | . டி | L | டி 1 | a | ஓ-ரிங் | |
| 6-11.9 |
Φd+4.8 | 3.7 | டி+1.5 | 2 | 1.78 | |||
| 12-64.9 |
Φd+6.8 | 5.0 | டி+1.5 | 2 | 2.62 | |||
|
RCA116
|
65-250.9 | Φd+8.8 | 6.0 | டி+1.5 | 3 | 3.53 | ||
| 251-420.9 | Φd+12.2 | 8.4 | டி+2 | 3 | 5.33 | |||
| 421-650.9 | Φd+16.0 | 11.0 | டி+2 | 4 | 7.00 | |||
| ≥150 | Φd+20.0 | 12.0 | டி+2.5 | 5 | 8.40 | |||
