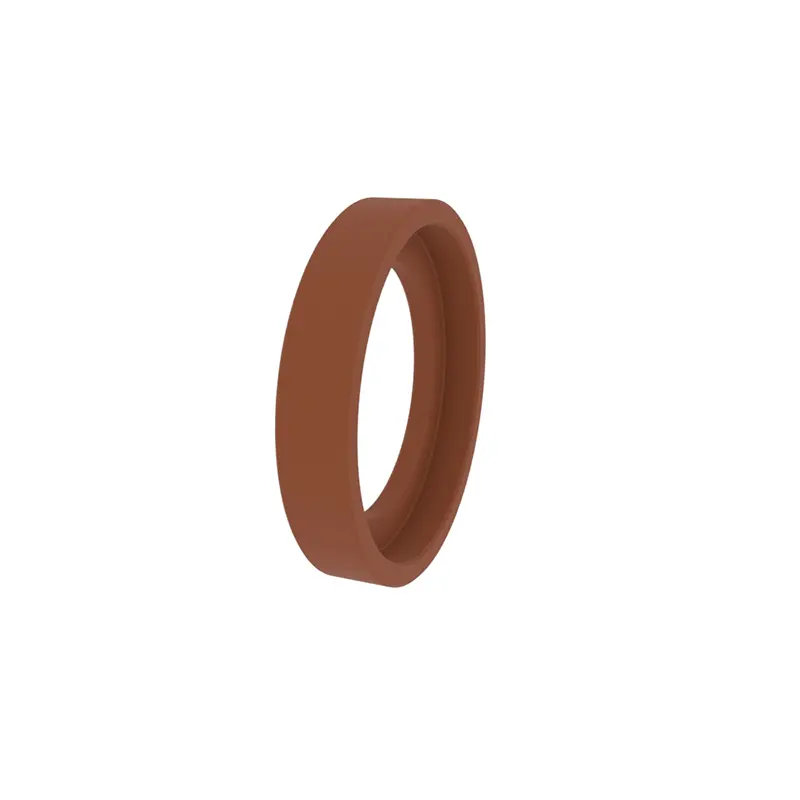

எங்கள் திருப்புமுனை முத்திரை வழிகாட்டி வளையம் ஹைட்ராலிக் சிலிண்டர்கள், நியூமேடிக் அமைப்புகள், தொழில்துறை இயந்திரங்கள் மற்றும் பிற துறைகளில் பரவலாகப் பயன்படுத்தப்படுகிறது. உபகரணங்கள் செயல்பாட்டு செயல்திறன் மற்றும் சீல் நம்பகத்தன்மையை மேம்படுத்த உதவ வாடிக்கையாளர்களின் தேவைகளுக்கு ஏற்ப தனிப்பயனாக்கப்பட்ட தீர்வுகளை நாங்கள் வழங்க முடியும். வெவ்வேறு குணாதிசயங்களின்படி, திருப்புமுனை முத்திரை வழிகாட்டி வளையத்தை வெவ்வேறு மாதிரி தொடர்களாக பிரித்துள்ளோம்.

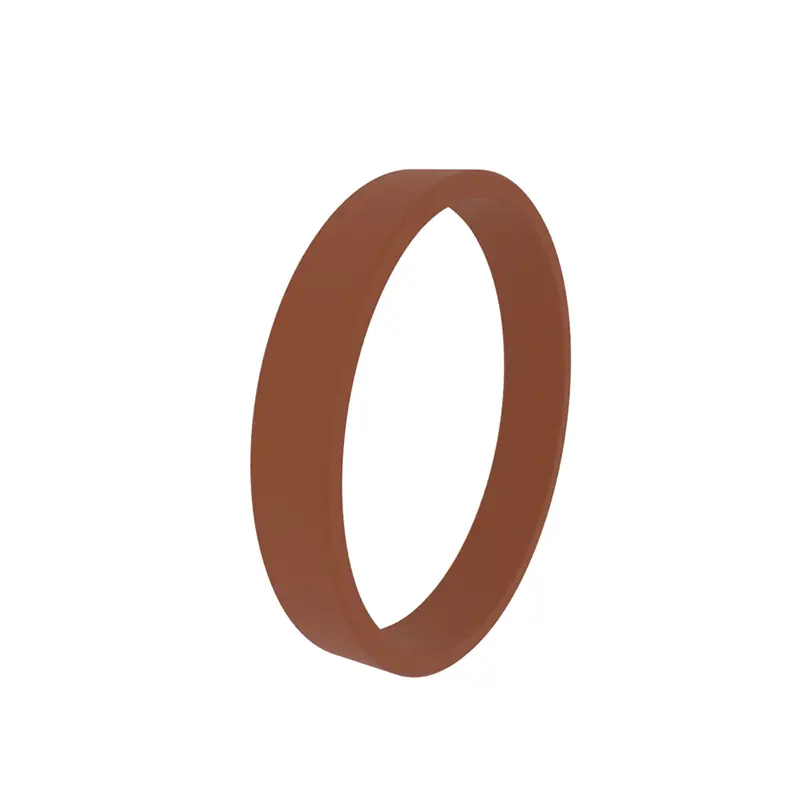

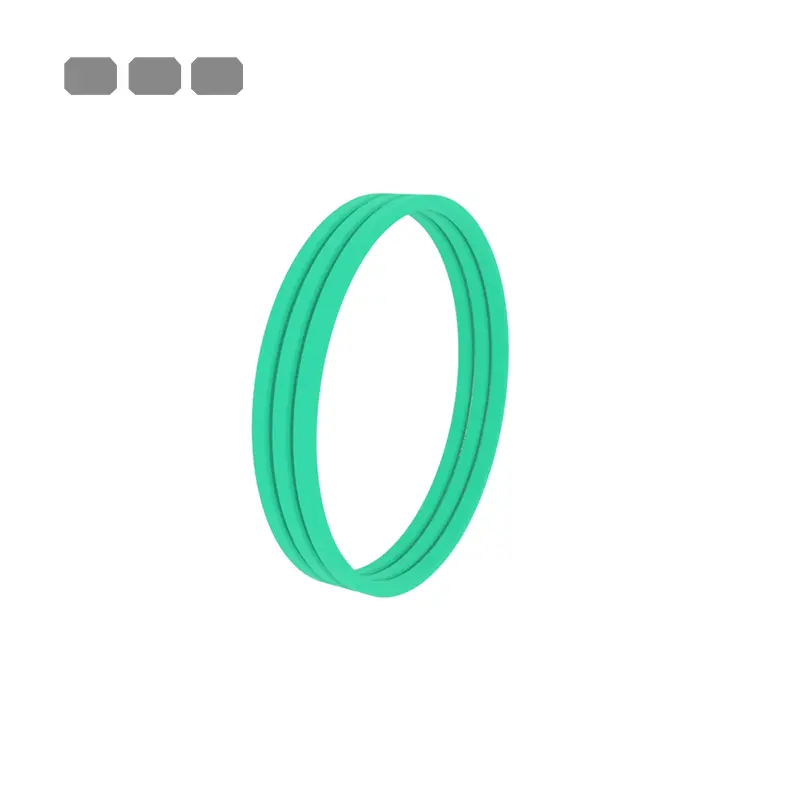

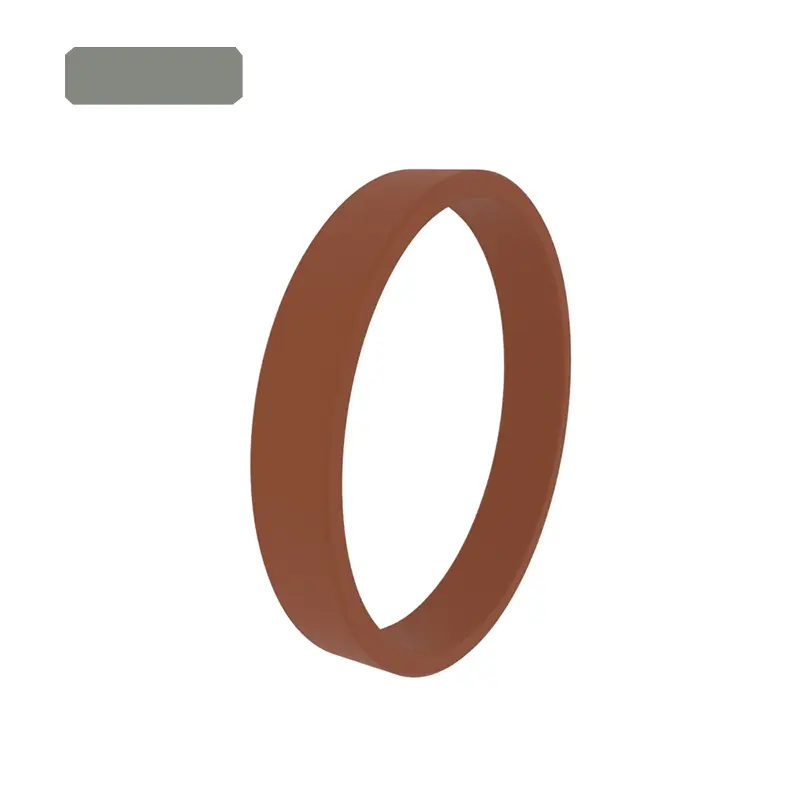

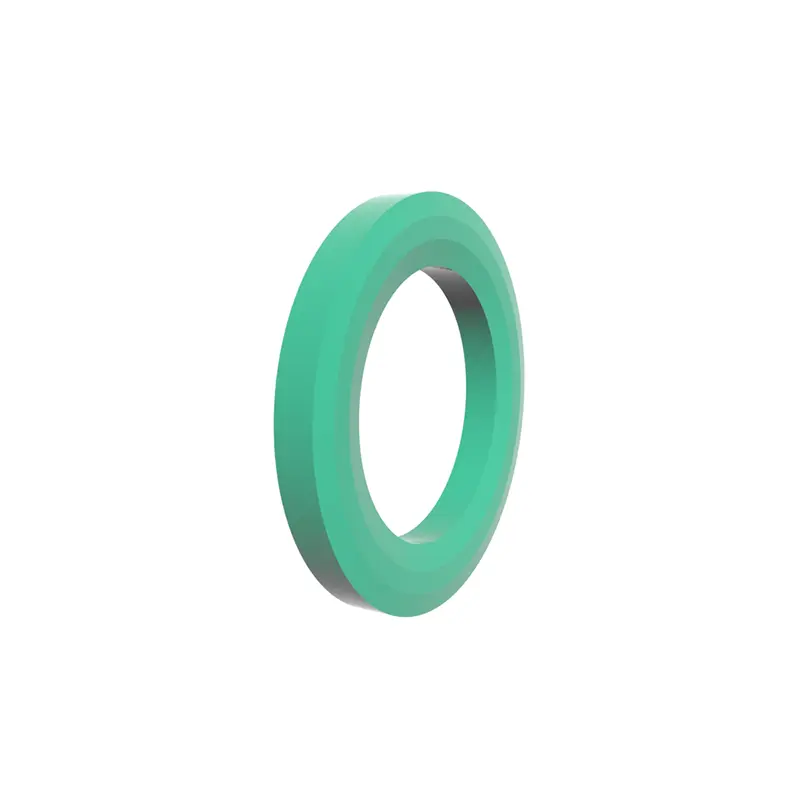

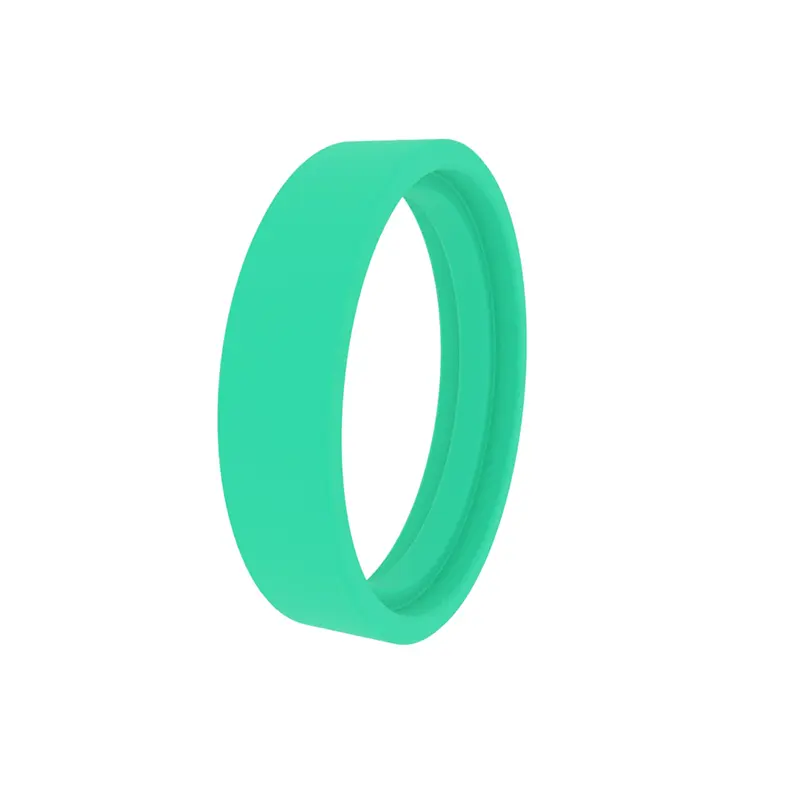

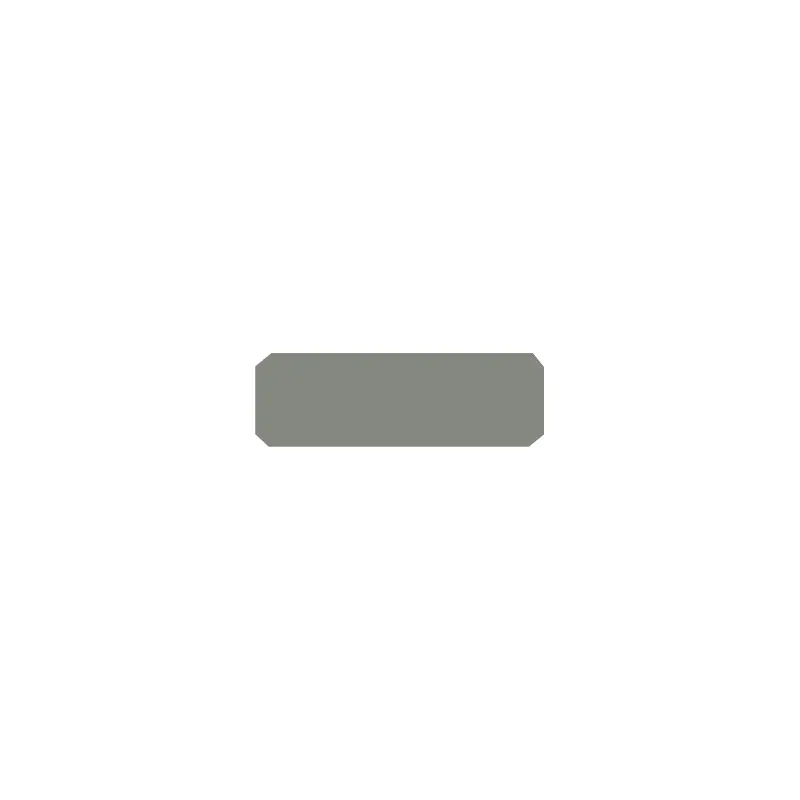

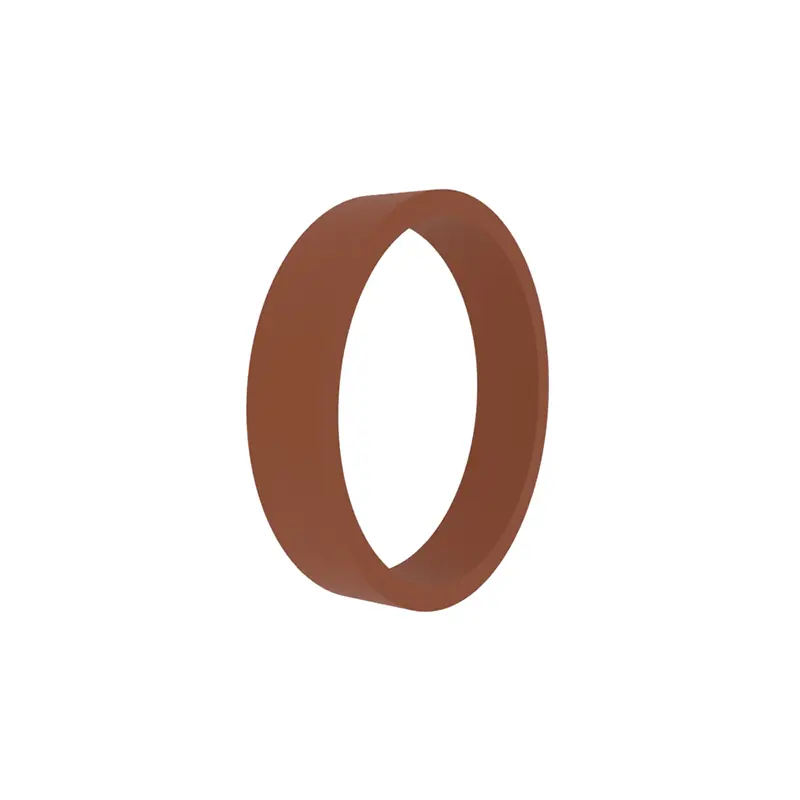

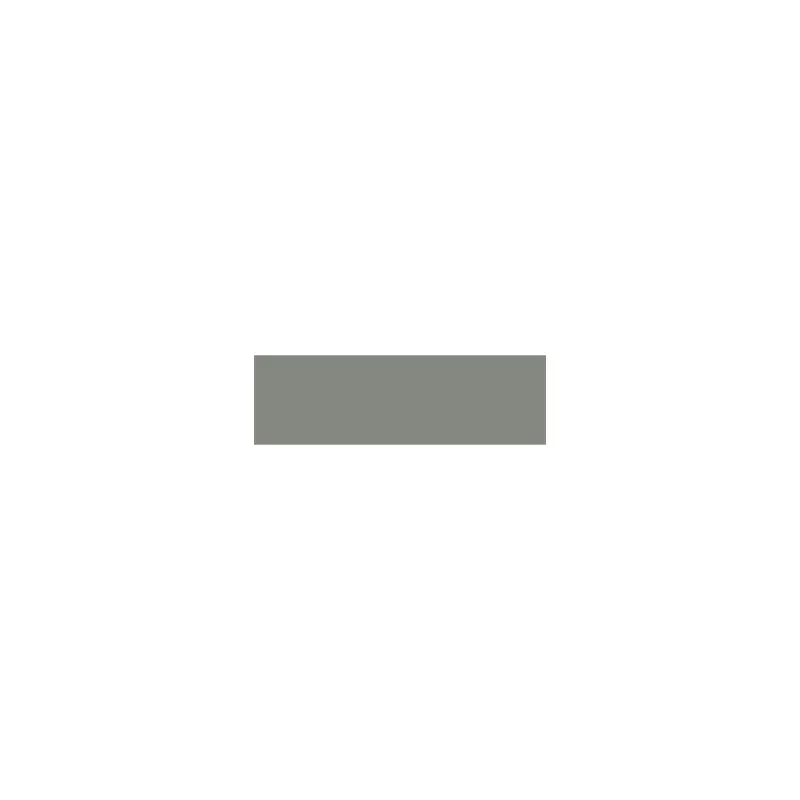

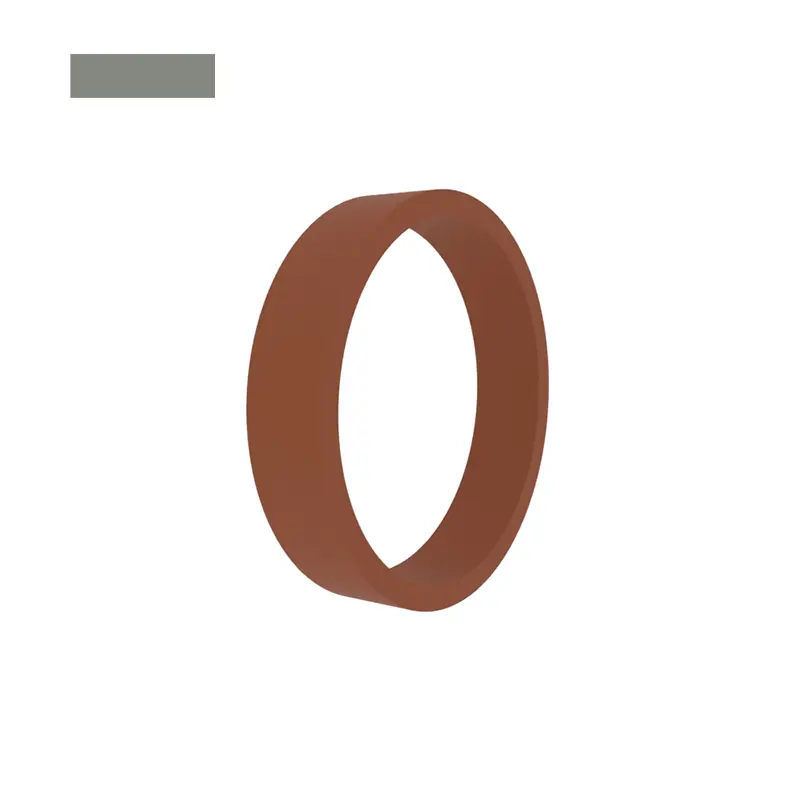

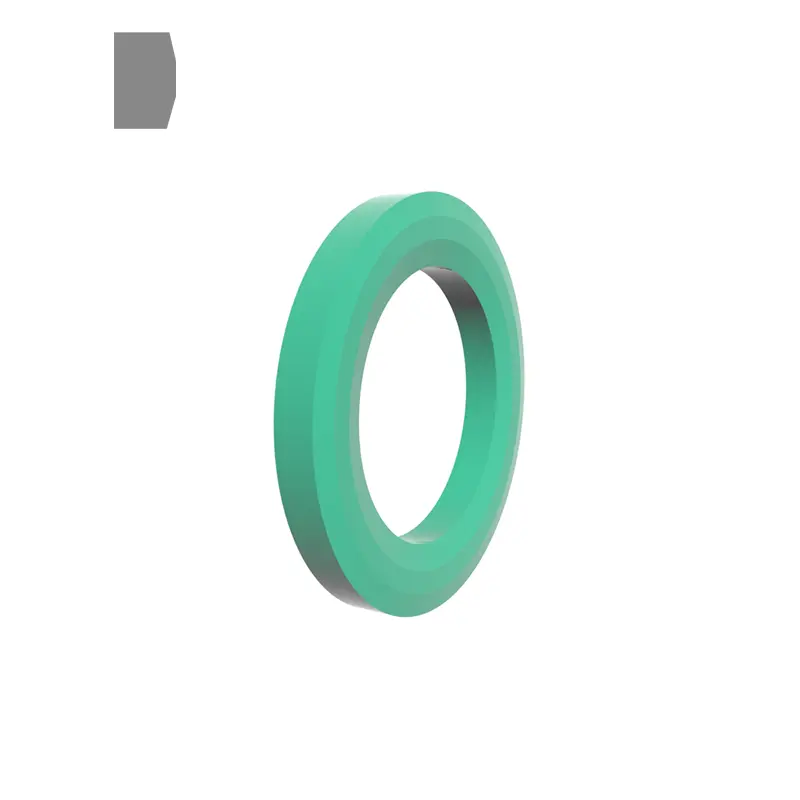

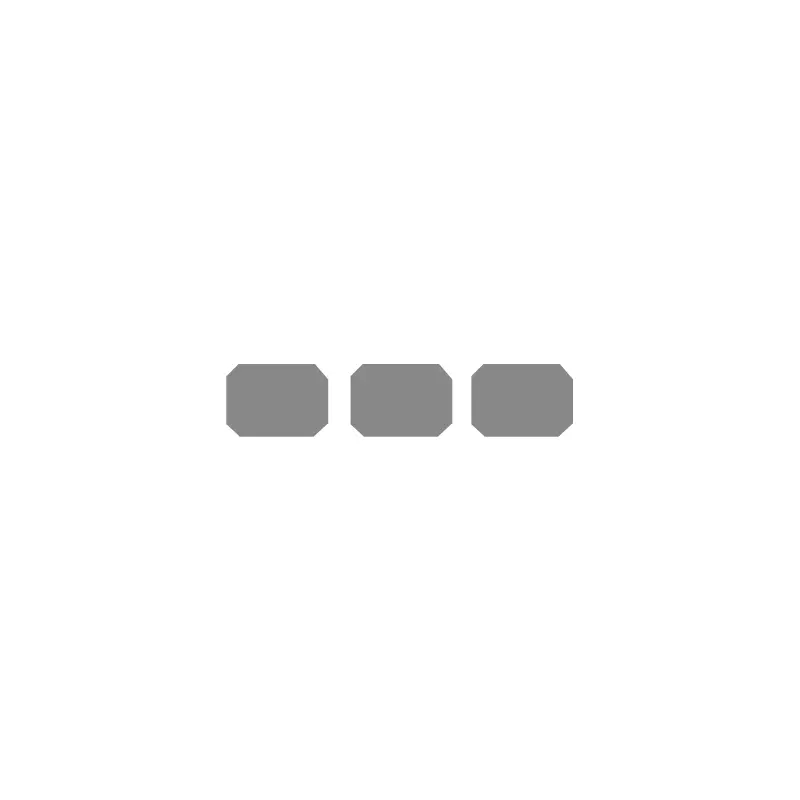

RCF101, RCF102, RCFB102 நிலையான வழிகாட்டி மோதிரங்கள் சிலிண்டர்களின் பிஸ்டன் மற்றும் பிஸ்டன் தடி வழிகாட்டிகளுக்கு ஏற்றவை. அவற்றில் பெரும்பாலானவை மூடிய பள்ளங்களில் திறக்கப்பட்டு நிறுவப்பட வேண்டும், அல்லது அவை திறந்திருக்கலாம்.

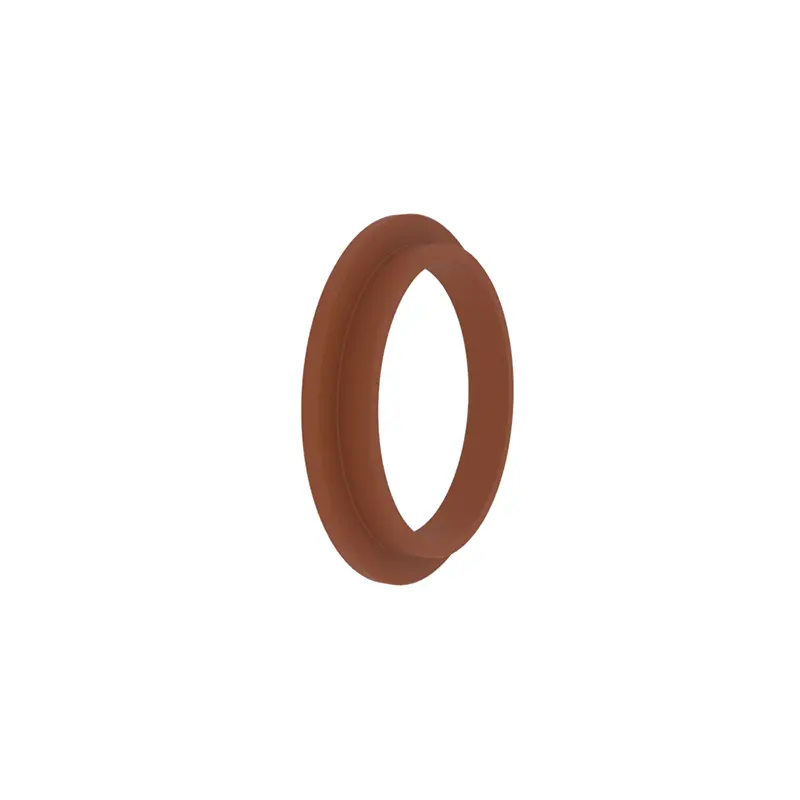

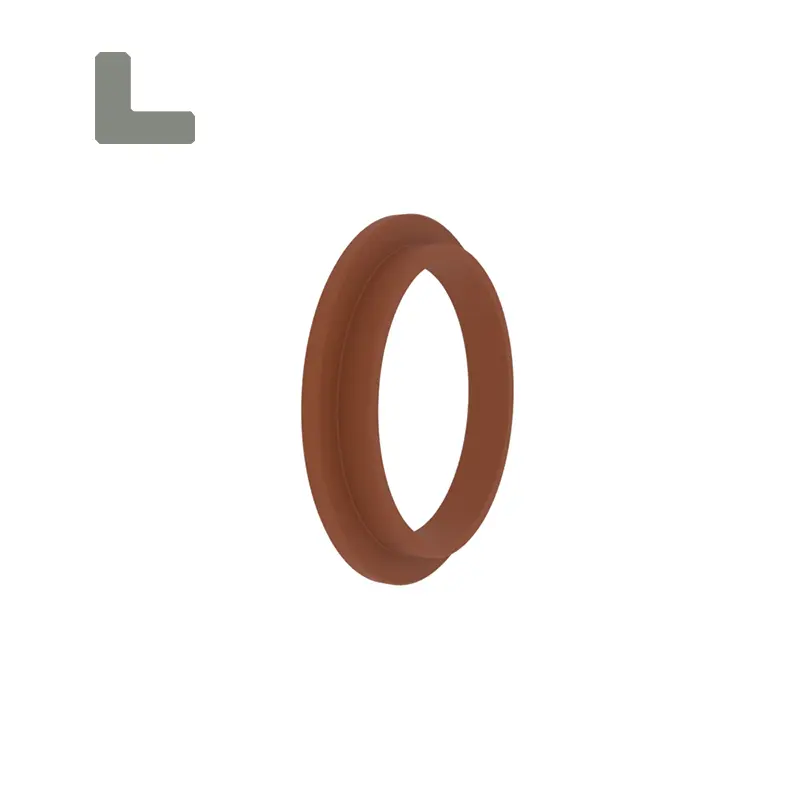

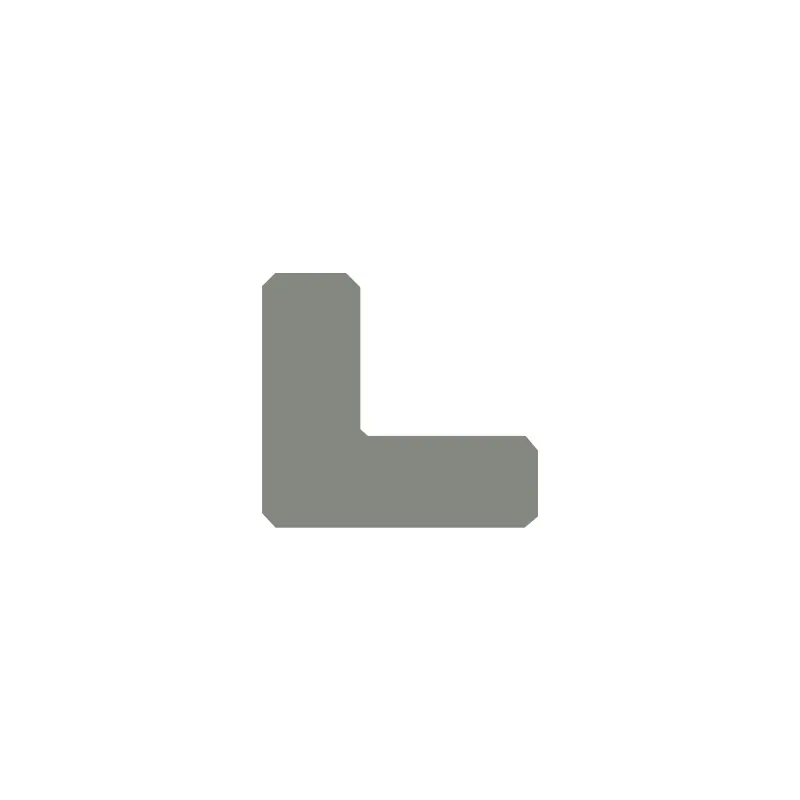

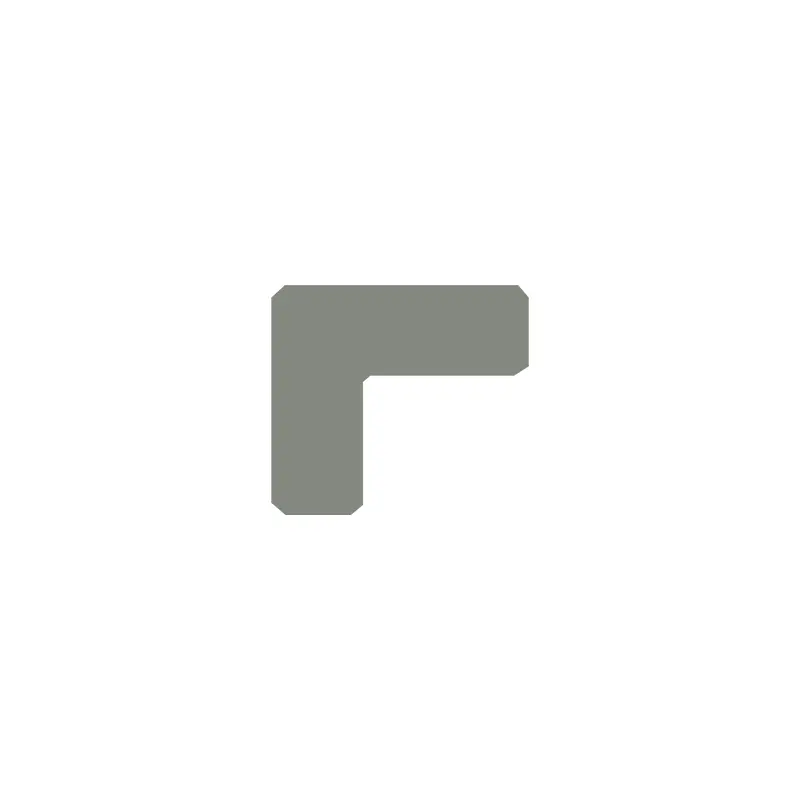

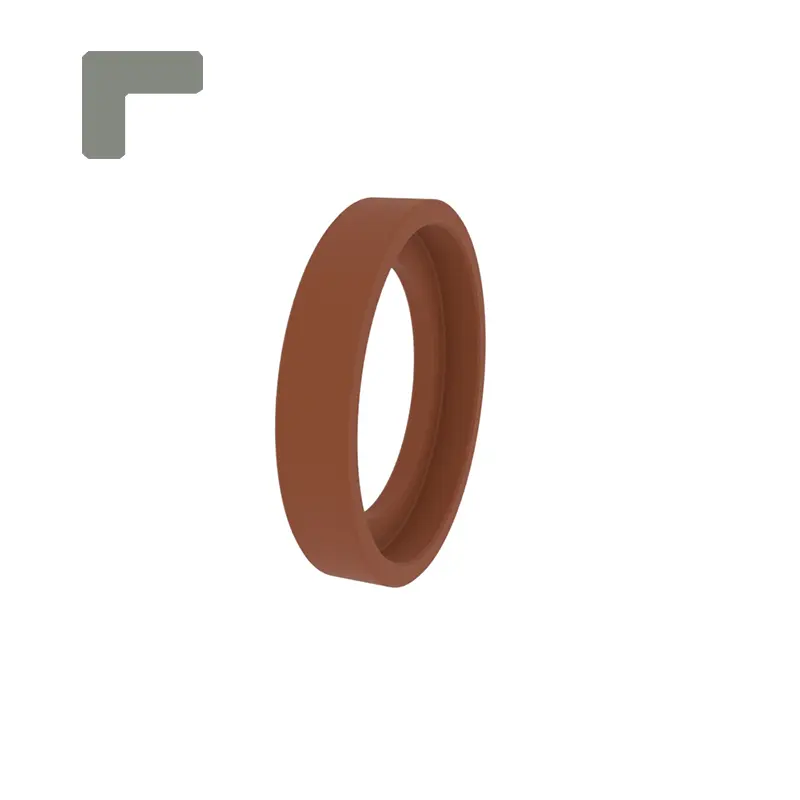

RCF103, RCF104 நிலையான வழிகாட்டி மோதிரங்கள் பிஸ்டன் வழிகாட்டிகளுக்கு ஏற்றவை. மூலைகளுடனான வடிவமைப்பு வழிகாட்டி மோதிரங்கள் மற்றும் தக்கவைப்பின் செயல்பாடுகளைக் கொண்டுள்ளது. இது திறந்திருக்கலாம் இல்லையா.

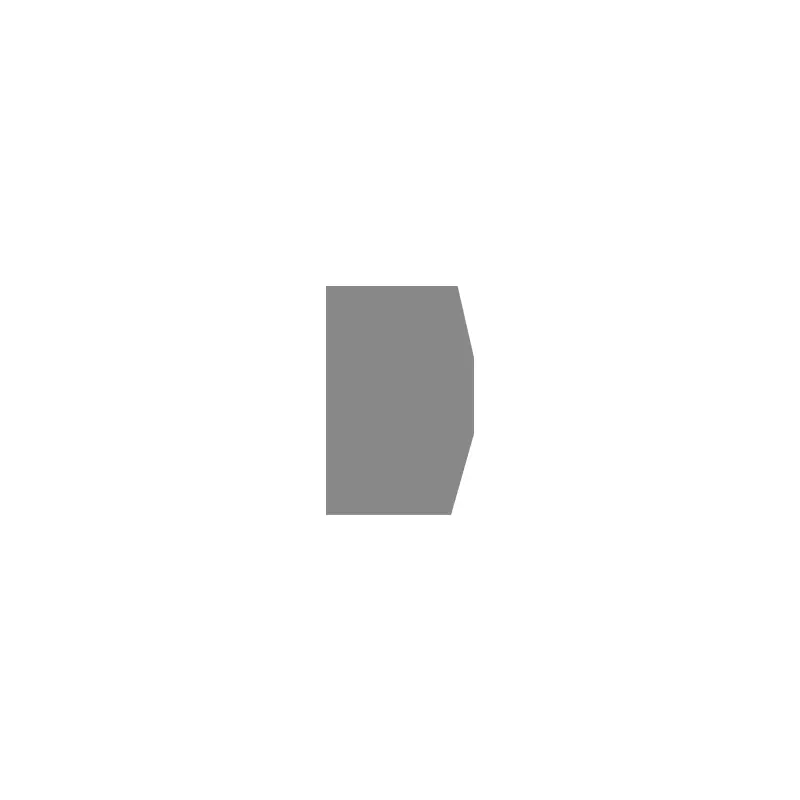

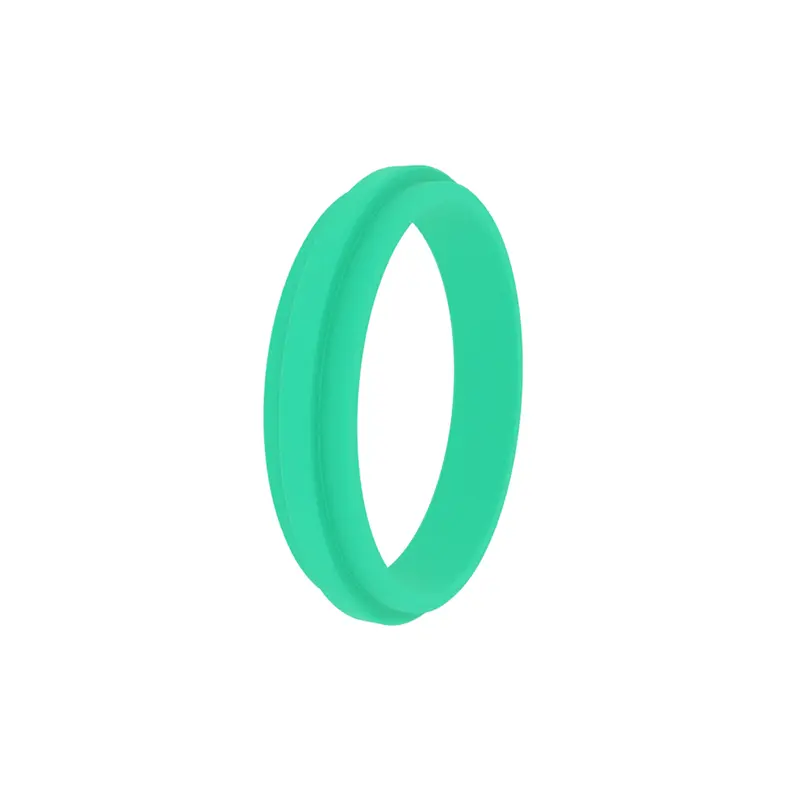

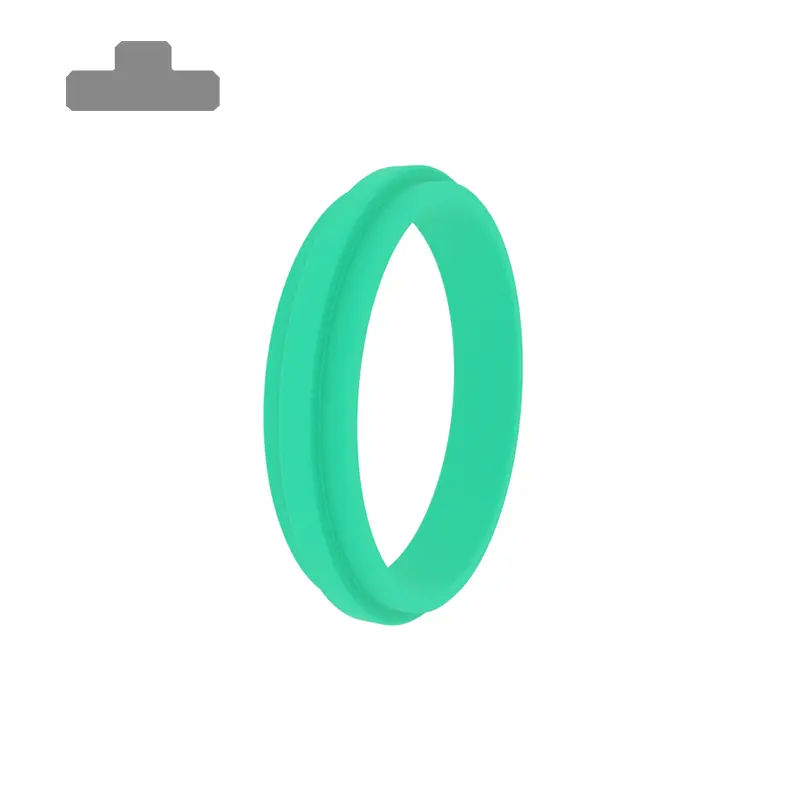

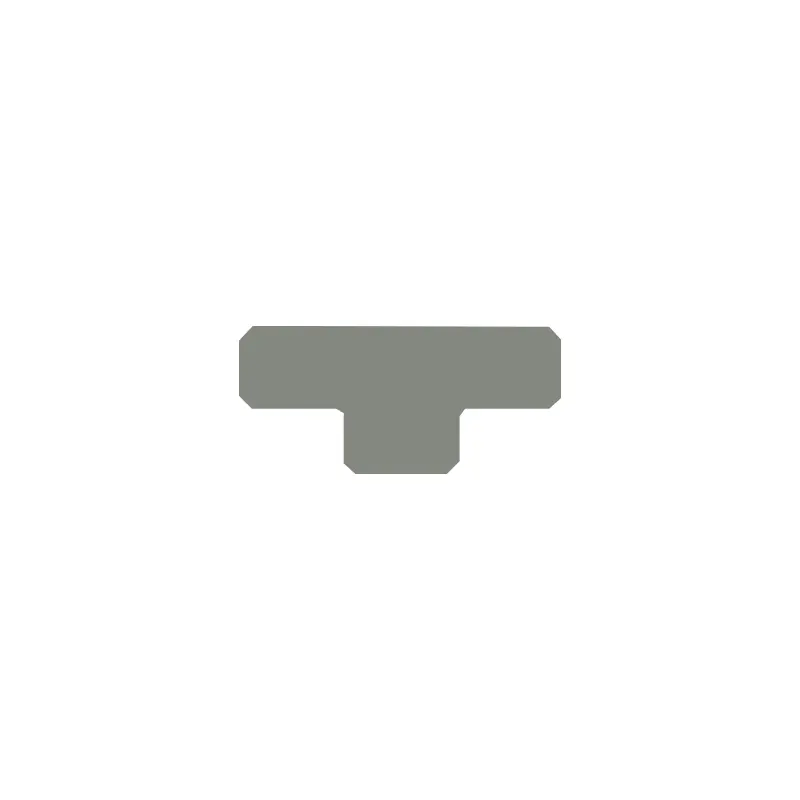

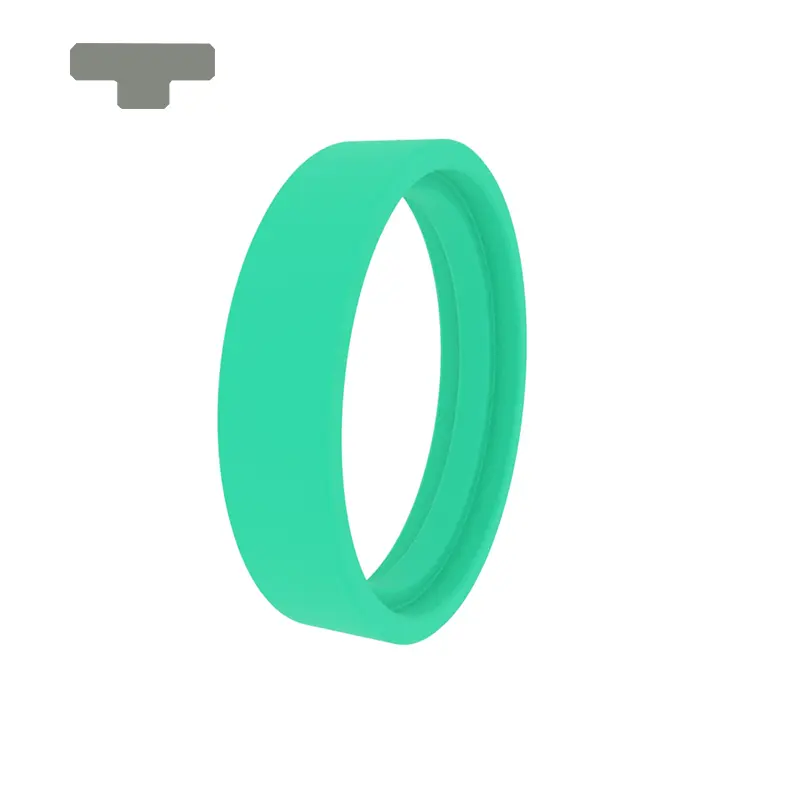

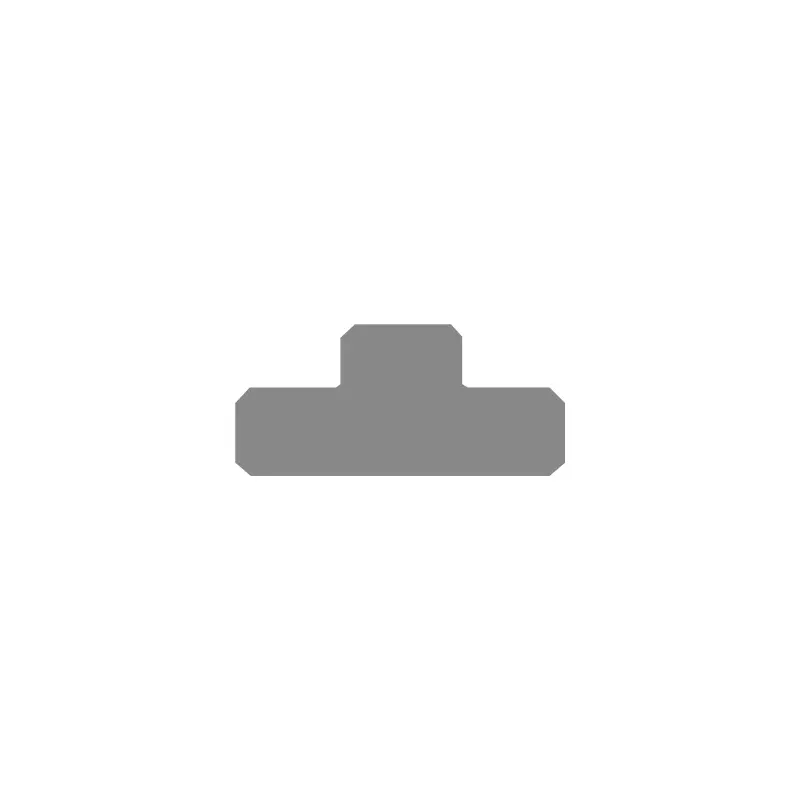

RCF105 நிலையான வழிகாட்டி வளையம் பிஸ்டன் வழிகாட்டிகளுக்கு ஏற்றது. இது உள் விட்டம் மீது ஒரு குவிந்த வளையத்தைக் கொண்டுள்ளது. இது திறந்திருக்கலாம் இல்லையா.
RCF106 நிலையான வழிகாட்டி வளையம் பிஸ்டன் தடி வழிகாட்டிகளுக்கு ஏற்றது. இது வெளிப்புற விட்டம் மீது ஒரு குவிந்த வளையத்தைக் கொண்டுள்ளது. இது திறந்திருக்கலாம் இல்லையா.

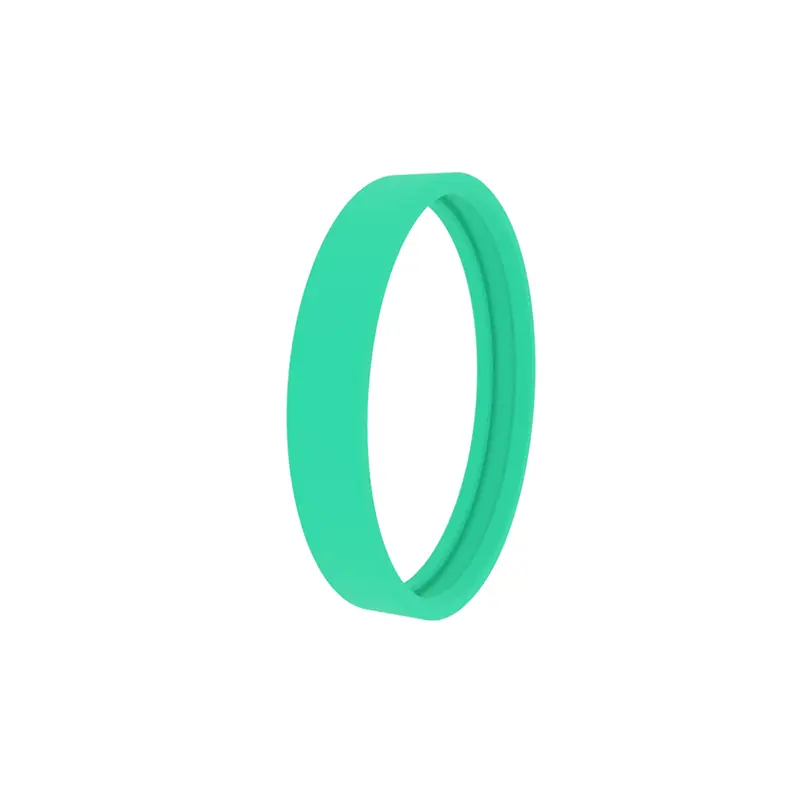

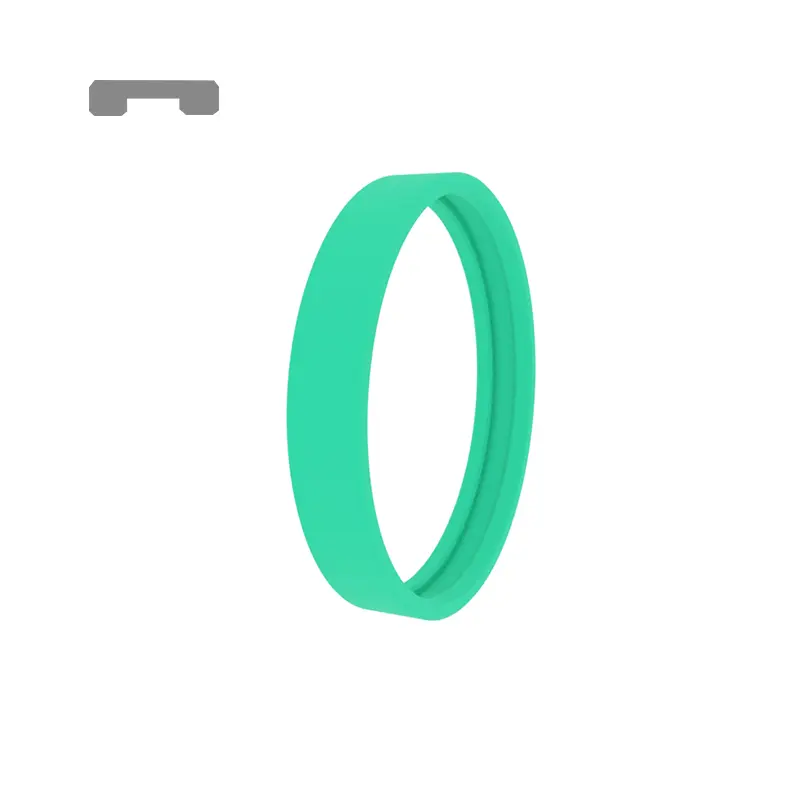

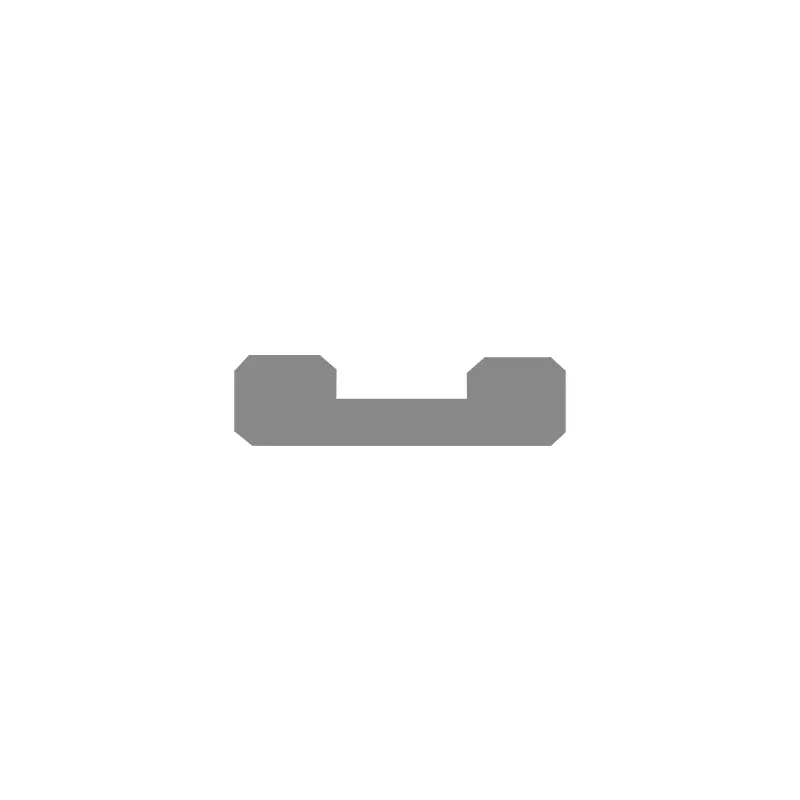

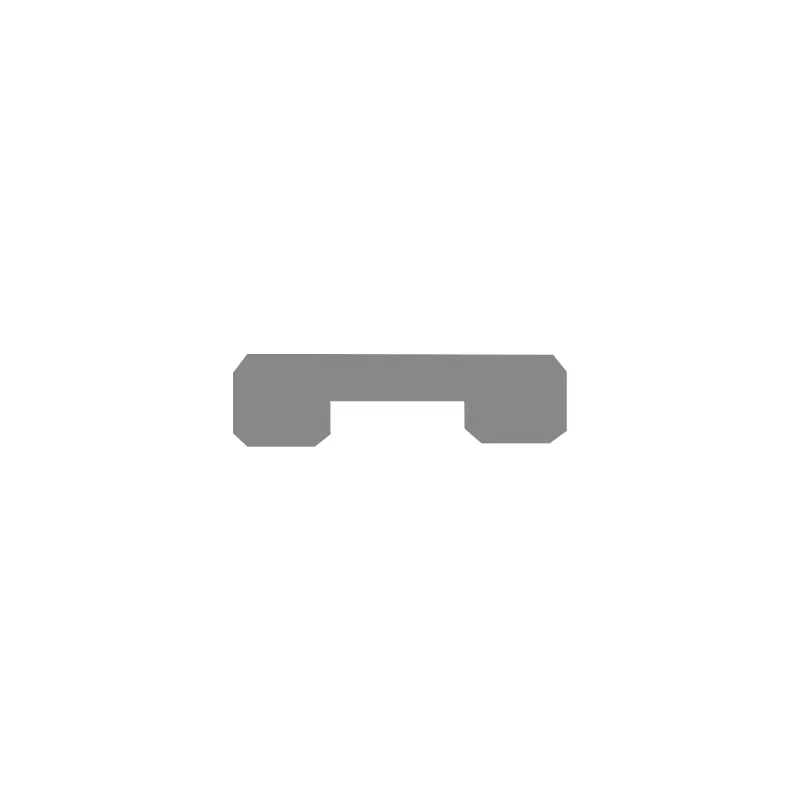

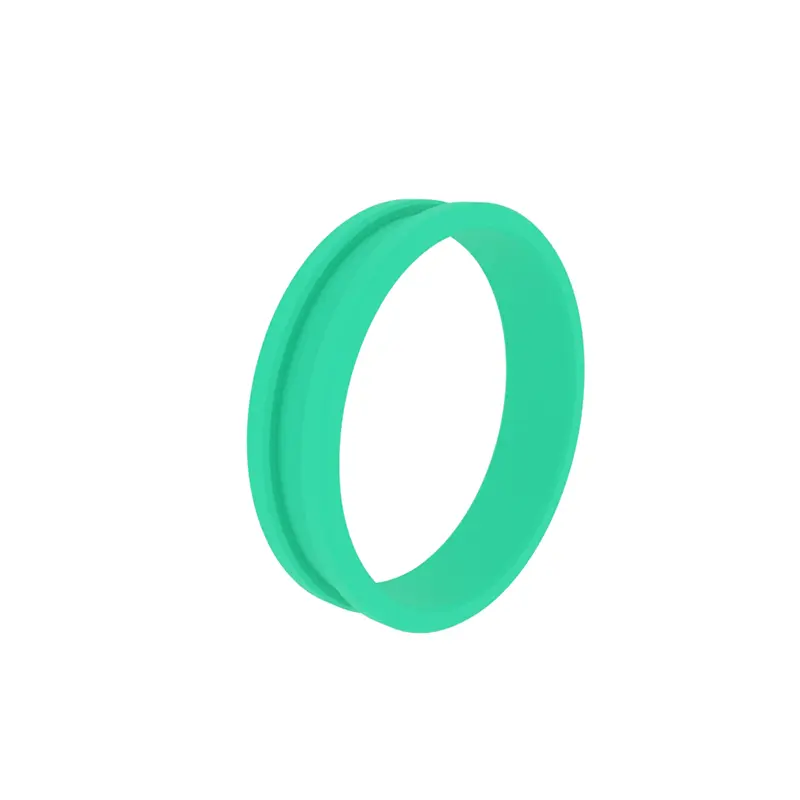

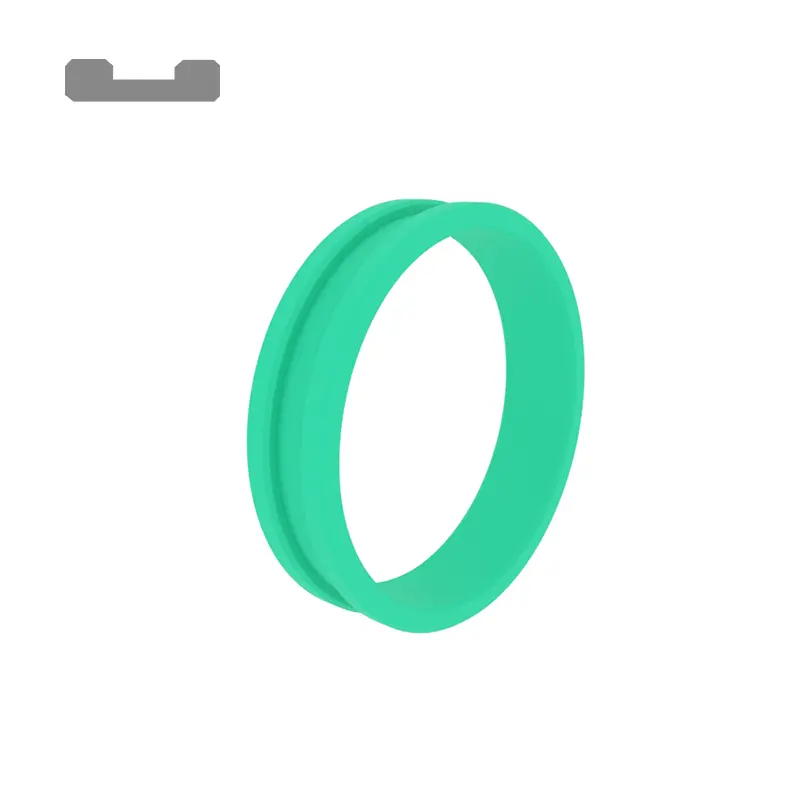

RCF107 நிலையான வழிகாட்டி வளையம் பிஸ்டன் வழிகாட்டிகளுக்கு ஏற்றது. இது உள் விட்டம் மீது ஒரு பள்ளம் உள்ளது. இது திறந்திருக்கலாம் இல்லையா.

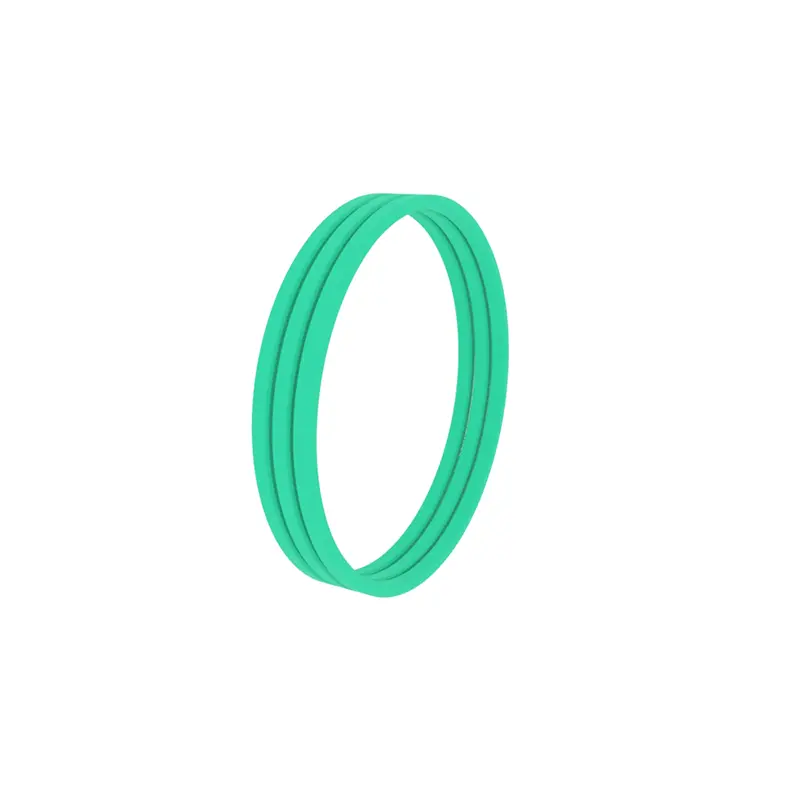

RCF108 நிலையான வழிகாட்டி வளையம், பிஸ்டன் தடி வழிகாட்டுதலுக்கு ஏற்றது, வெளிப்புற விட்டம் கொண்ட பள்ளங்களுடன், திறக்காமல் அல்லது இல்லாமல் கிடைக்கிறது.
தயாரிப்பு அம்சங்கள் மற்றும் பயன்பாடுகள்:
தயாரிப்பு அம்சங்கள்
ஐஎஸ்ஓ 10766 நிலையான குழி பள்ளத்திற்கு ஏற்ற முத்திரை வழிகாட்டி மோதிரம், உலோக-பிளாஸ்டிக் பொருத்தத்திற்கு ஏற்றது, "தடுப்பது" மற்றும் "வலிப்புத்தாக்கத்தை", வலுவான சுமை தாங்கும் திறன் மற்றும் உடையக்கூடிய வெப்பநிலையை அடைவதற்கு முன்பு இன்னும் மீள் ஆகியவற்றைத் தடுக்கலாம். வழிகாட்டி வளையத்தின் விளிம்புகள் குழி பள்ளத்தின் அரை வட்டமான சேம்பர் மூலம் உருவாக்கப்படும் இடைவெளியில் விளிம்புகள் பிழியப்படுவதைத் தடுக்க்கின்றன.
முக்கிய பயன்பாடுகள்
பொறியியல் இயந்திரங்கள், விவசாய இயந்திரங்கள், ஊசி மருந்து வடிவமைத்தல் இயந்திரங்கள், ஏற்றுதல் மற்றும் இறக்குதல் தளங்கள், சிலிண்டர்கள், தொழில்துறை வாகனங்கள், அச்சகங்கள், உலோகவியல் சிலிண்டர்கள்.

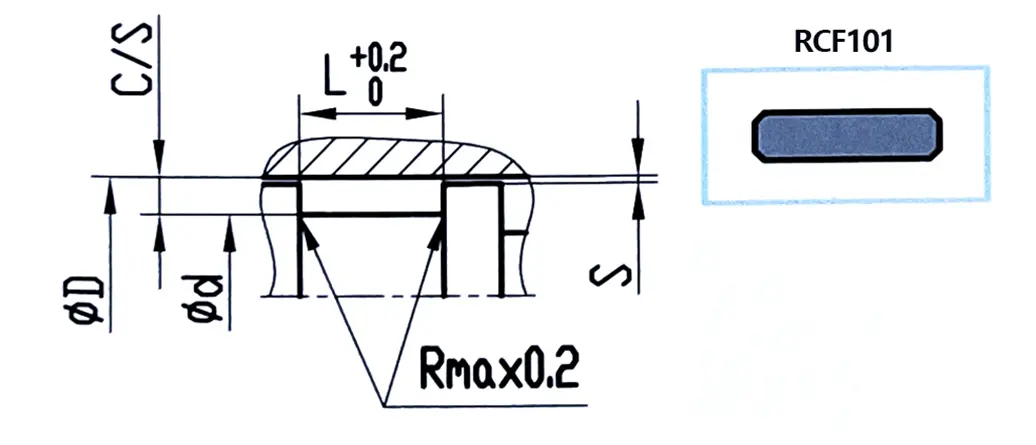

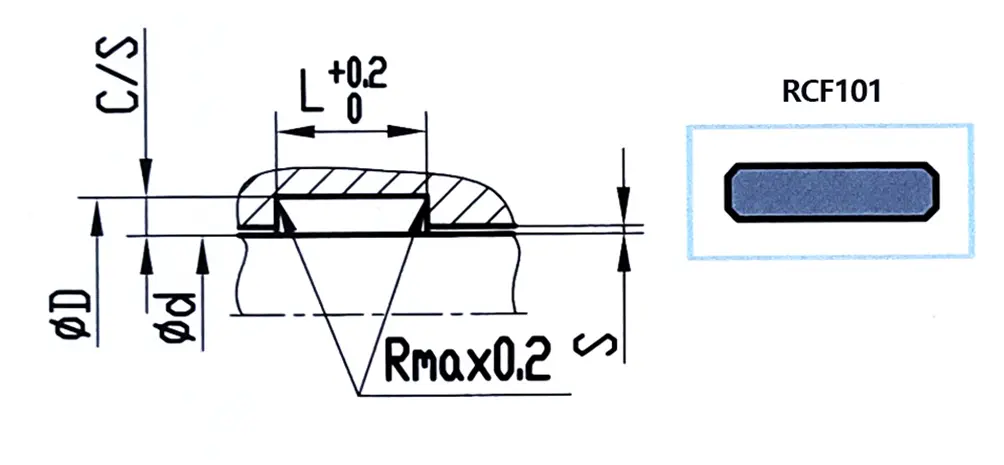

பிஸ்டன் தடியுக்கான வழிகாட்டி மோதிர பள்ளத்தின் எடுத்துக்காட்டு 1
| F 8 | H 8 | எல்+0.2 | c/s | ரேடியல் அனுமதி கள் |
| 6-29.9 | Φd+3 | 4 | 1.5 | 0.20-0.3 |
| 30-49.9 | Φd+3 | 5.6 | 1.5 | 0.25-0.4 |
| 50-99.9 | Φd+5 | 9.7 | 2.5 | 0.30-0.6 |
| 100-799.9 | Φd+5 | 15 | 2.5 | 0.40-0.8 |
| 800-1000 | Φd+5 | 25 | 2.5 | 0.50-1.1 |
| > 1000 | Φd+8 | 25 | 4 | 0.60-1.2 |
பிஸ்டன் வழிகாட்டி மோதிர பள்ளத்தின் எடுத்துக்காட்டு 2
| H 8 | F 8 | எல்+0.2 | c/s | ரேடியல் அனுமதி கள் |
| 6-29.9 | Φd-3 | 4 | 1.5 | 0.20-0.3 |
| 30-49.9 | Φd-3 | 5.6 | 1.5 | 0.25-0.4 |
| 50-99.9 | Φd-5 | 9.7 | 2.5 | 0.30-0.6 |
| 100-799.9 | Φd-5 | 15 | 2.5 | 0.40-0.8 |
| 800-1000 | Φd-5 | 25 | 2.5 | 0.50-1.1 |
| > 1000 | Φd-8 | 25 | 4 | 0.60-1.2 |
பொருட்கள்
1. PTFE (நடுத்தர மற்றும் ஒளி சுமைகளுக்கு);
2. போம் அல்லது பா (ஒளி சுமைகளுக்கு);
3. பினோலிக் பிசின் + துணி ஃபைபர் (அதிக சுமைகளுக்கு)
வழிகாட்டி வளைய அகலம் மற்றும் எண்ணின் தேர்வு
T = (f*f) / (d*pr) ஐ ஆரம்பத்தில் தீர்மானிக்க சூத்திரம் பயன்படுத்தப்படலாம்
டி: வழிகாட்டி வளையத்தின் அகலம் (மிமீ), எஃப்: அதிகபட்ச ரேடியல் சுமை (என்), எஃப்: பாதுகாப்பு காரணி, பிஆர்: அதிகபட்சமாக அனுமதிக்கக்கூடிய ரேடியல் சுமை (என்/மிமீ²), டி: பிஸ்டன் அல்லது பிஸ்டன் தடியின் விட்டம் (மிமீ)
எடுத்துக்காட்டு: d = 60 மிமீ, எஃப் = 40kn, pr = 90n/mm², f = 2, t = 40000*2/60*90 = 14.8 மிமீ
கணக்கிடப்பட்ட விருப்பம், T = 15 மிமீ அகலம் அல்லது 9.7 மிமீ அகலத்துடன் இரண்டு வழிகாட்டி மோதிரங்களுடன் ஒரு வழிகாட்டி வளையத்தைத் தேர்ந்தெடுப்பது. 9.7 மிமீ அகலத்துடன் இரண்டு வழிகாட்டி மோதிரங்கள் தேர்ந்தெடுக்கப்பட்டால், பாதுகாப்பு காரணி 2.6 ஆக உயர்த்தப்படலாம். பொதுவாக, பரிந்துரைக்கப்பட்ட பாதுகாப்பு காரணி f = 2 ஆகும்

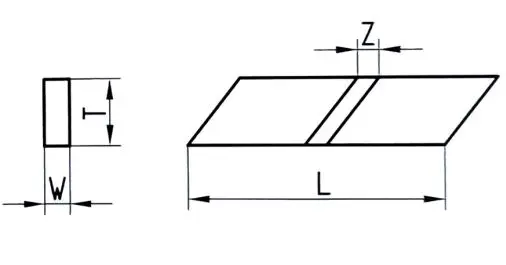

வெட்டு நீளத்தை தீர்மானித்தல்
எல் = 3.14* (டி -டபிள்யூ) -கே பிஸ்டனுக்கு
பிஸ்டன் தடியுக்கு எல் = 3.14* (டி+டபிள்யூ) -k
K என்பது வெப்பநிலை மாறிலி, வெப்பநிலை 120 டிகிரிக்கு கீழே இருக்கும்போது 0.8 தேர்ந்தெடுக்கப்படுகிறது, மேலும் வெப்பநிலை 120 டிகிரிக்கு மேல் இருக்கும்போது 2.0 தேர்ந்தெடுக்கப்படுகிறது.

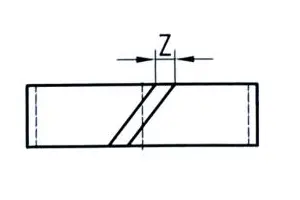

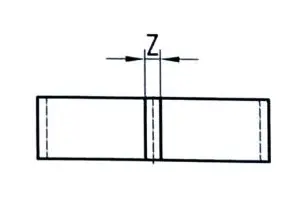

வெட்டும் இடைவெளி Z ஐ கணக்கிடுதல்
|
|
பினோலிக் பிசின்/போம் | Ptfe |
| பிஸ்டன் தடியுக்கு | 0.050 (φd+w) | 0.042 (φd+w) |
| பிஸ்டனுக்கு | 0.050 (φd-w) | 0.042 (φd-w) |
கீறல் வகை
30 ° பெவல் வெட்டு
நேராக வெட்டு (முக்கியமாக சுழற்சி அல்லது ஸ்விங் மற்றும் தரமற்ற பள்ளங்களுக்கு பயன்படுத்தப்படுகிறது)

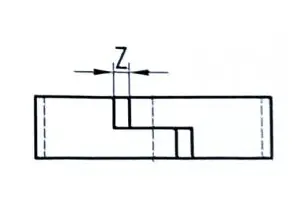

இசட் வடிவ கீறல் (சீல் செயல்பாட்டையும் கொண்டுள்ளது)
