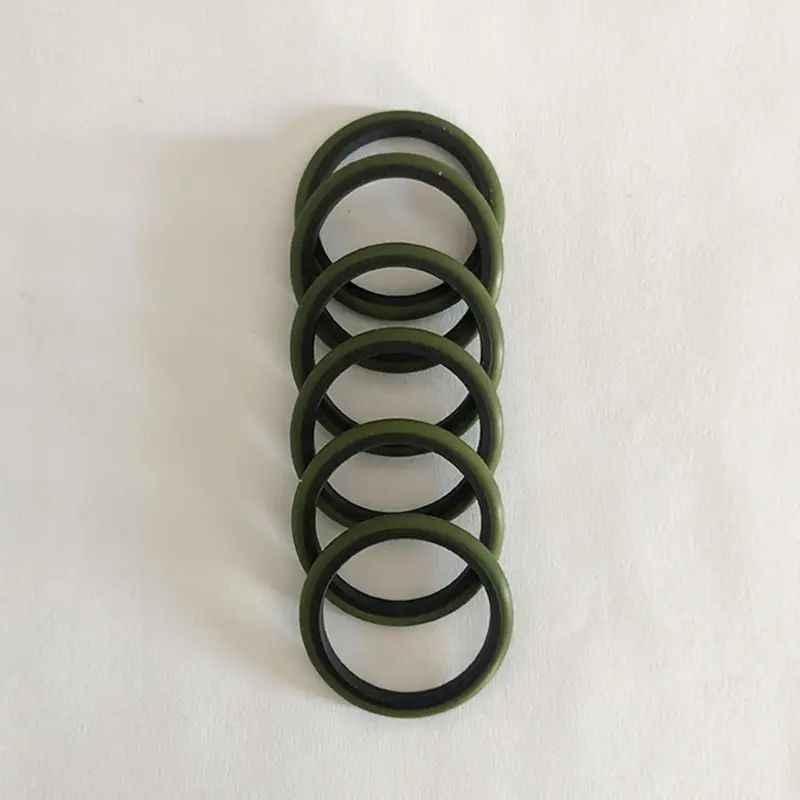

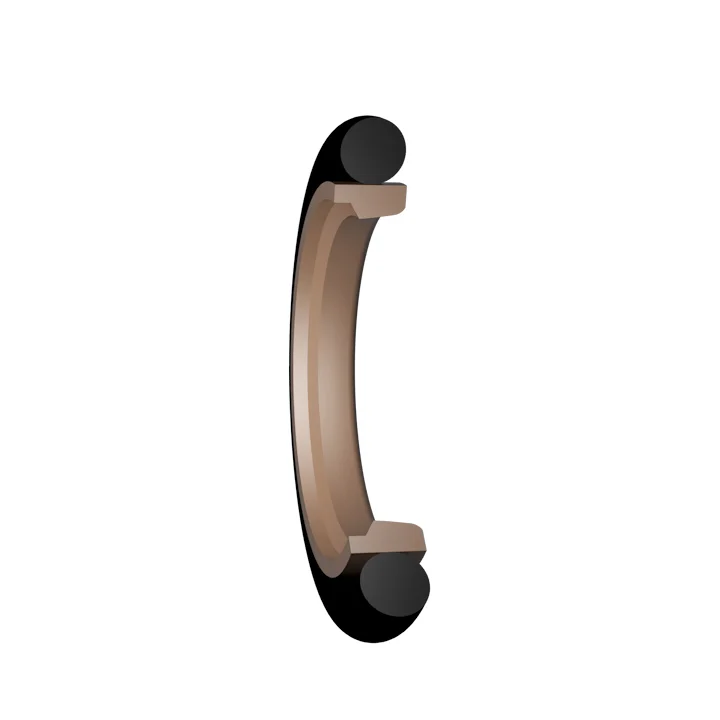

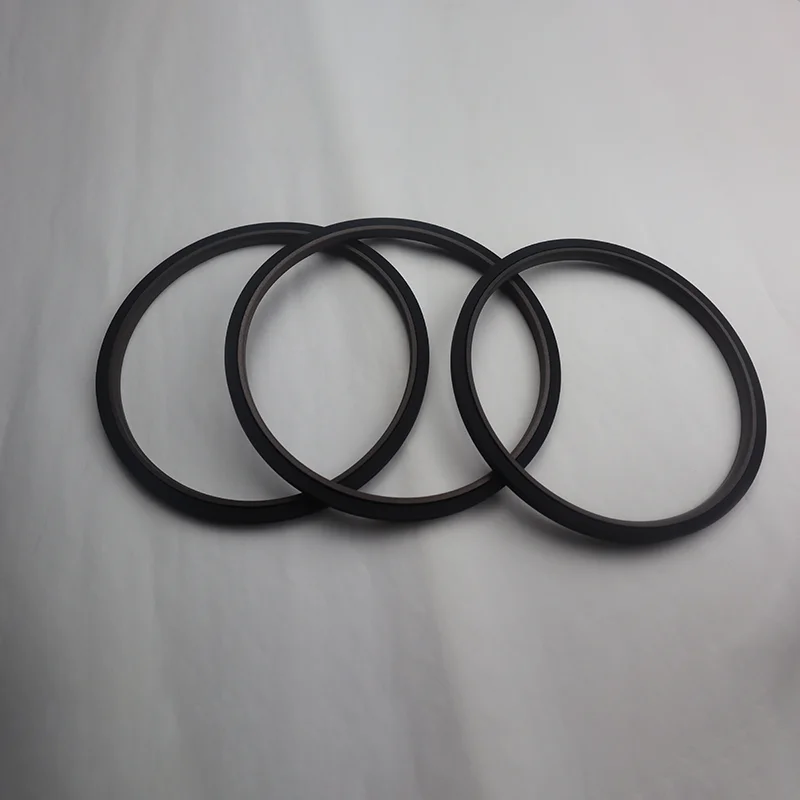

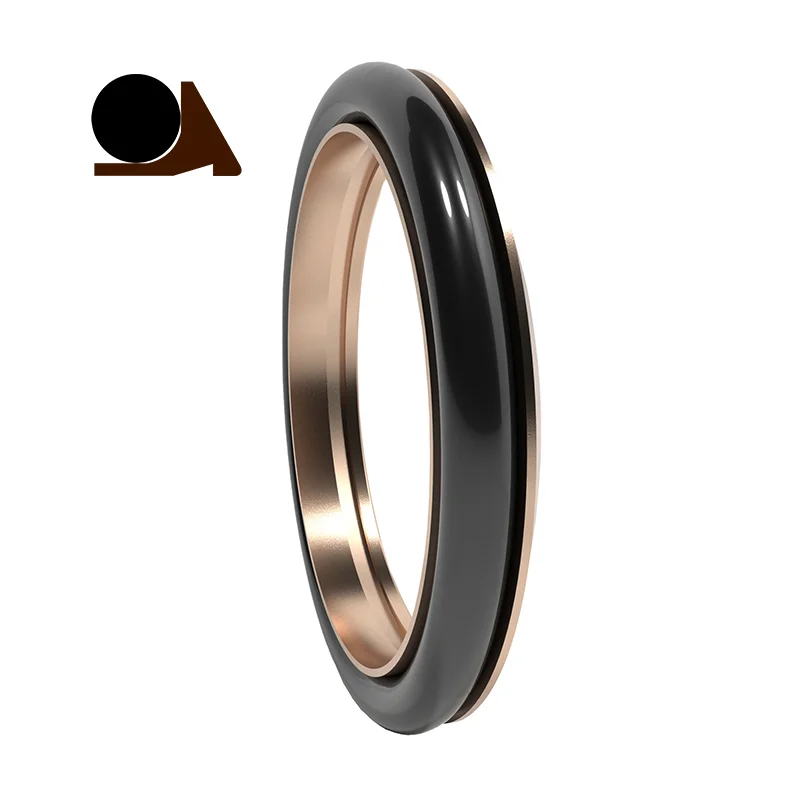

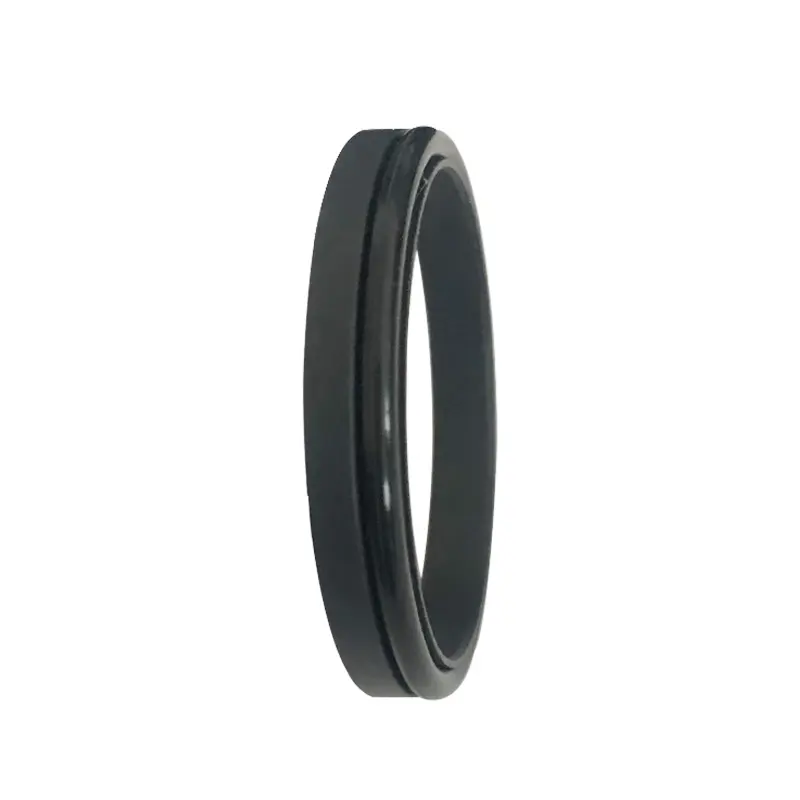

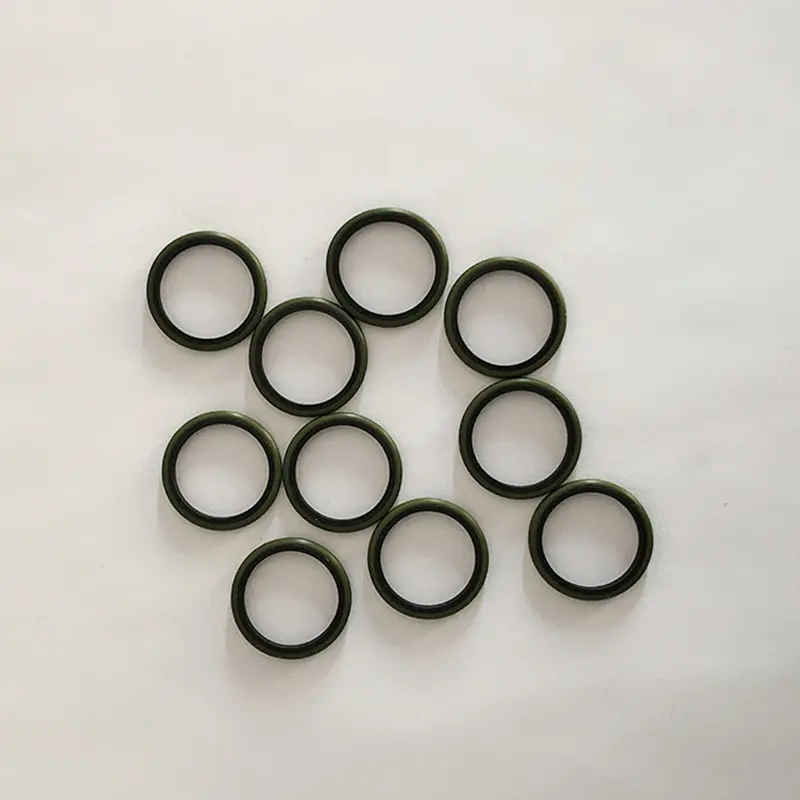

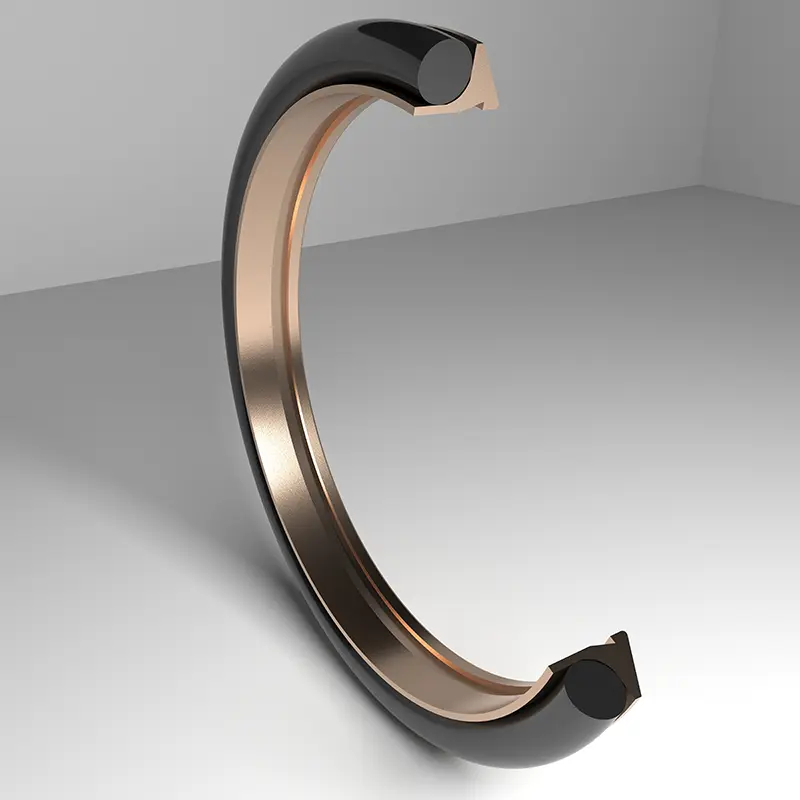

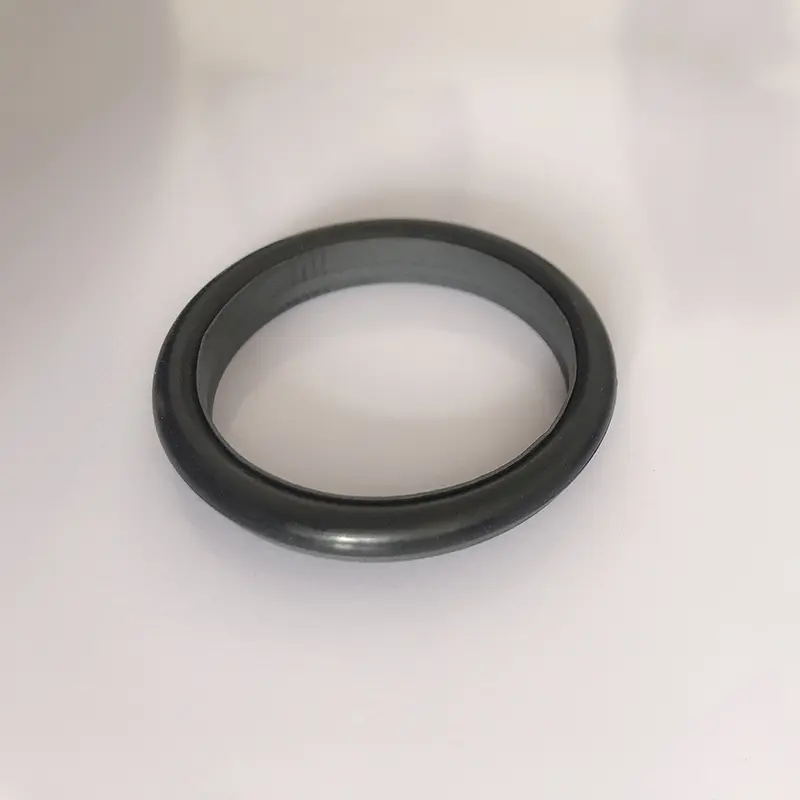

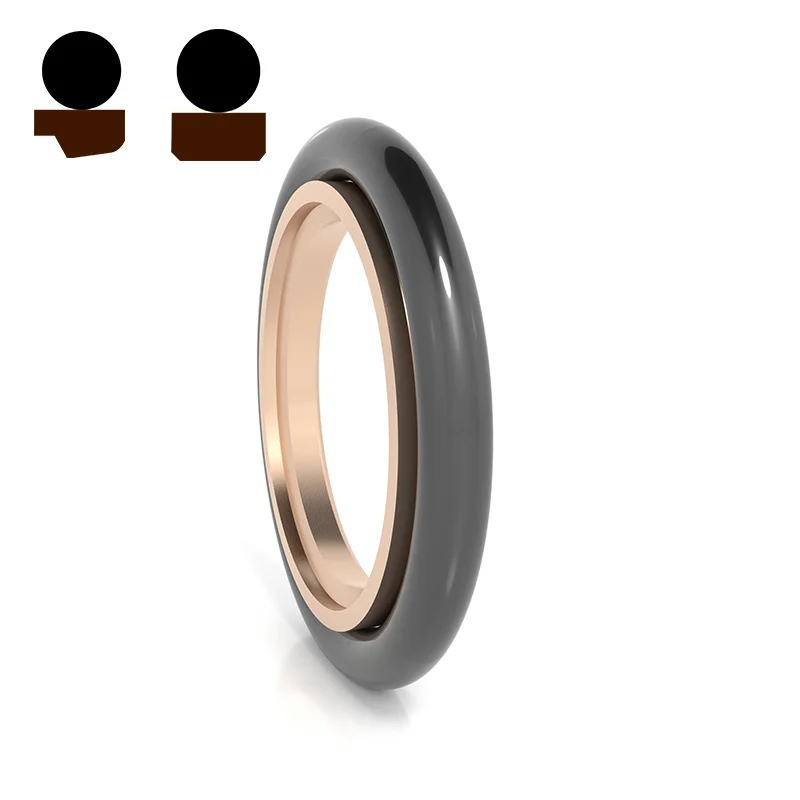

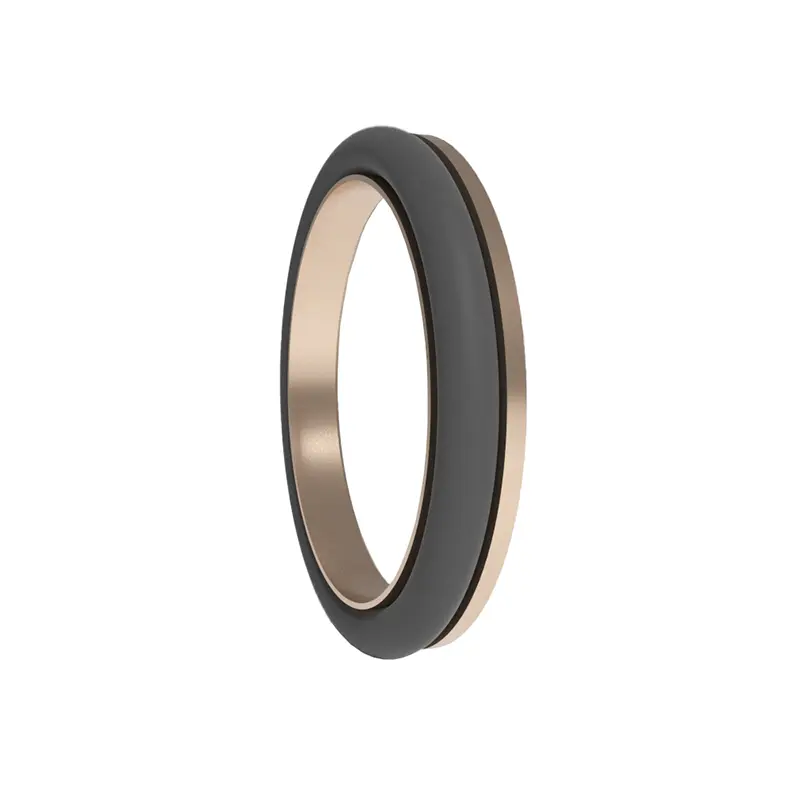

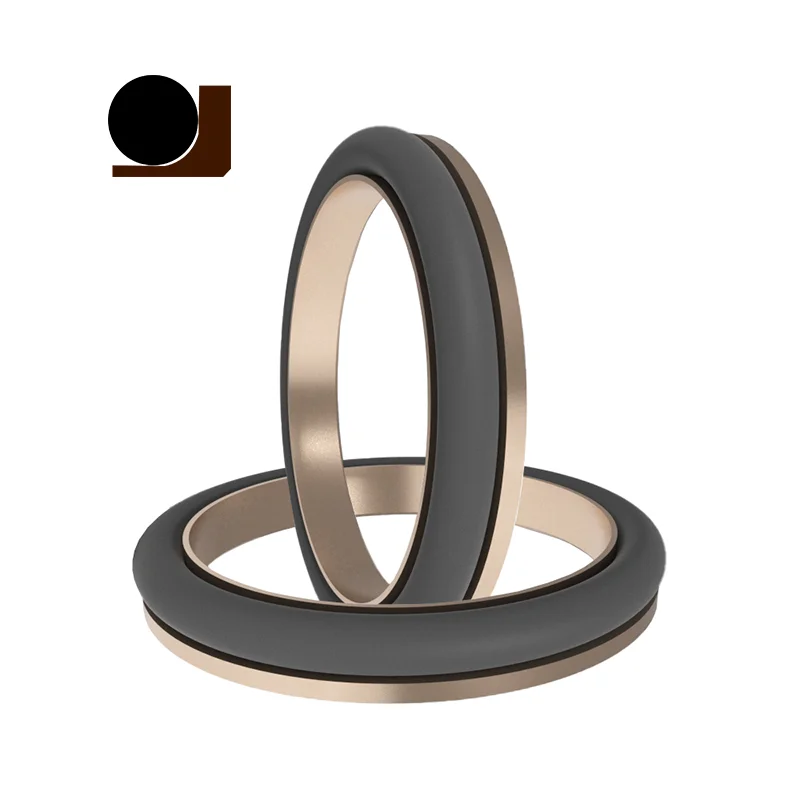

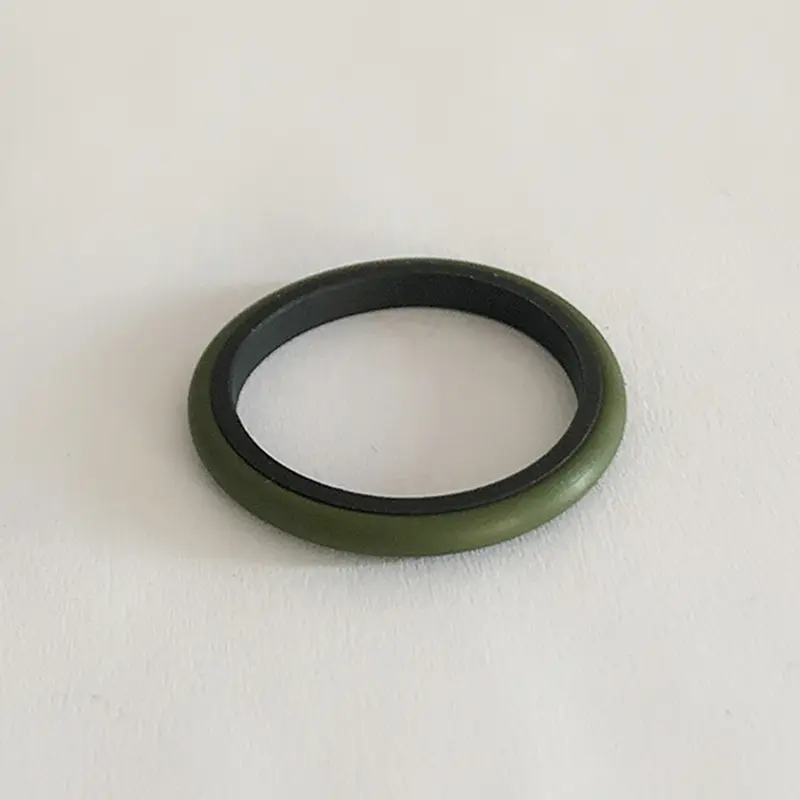

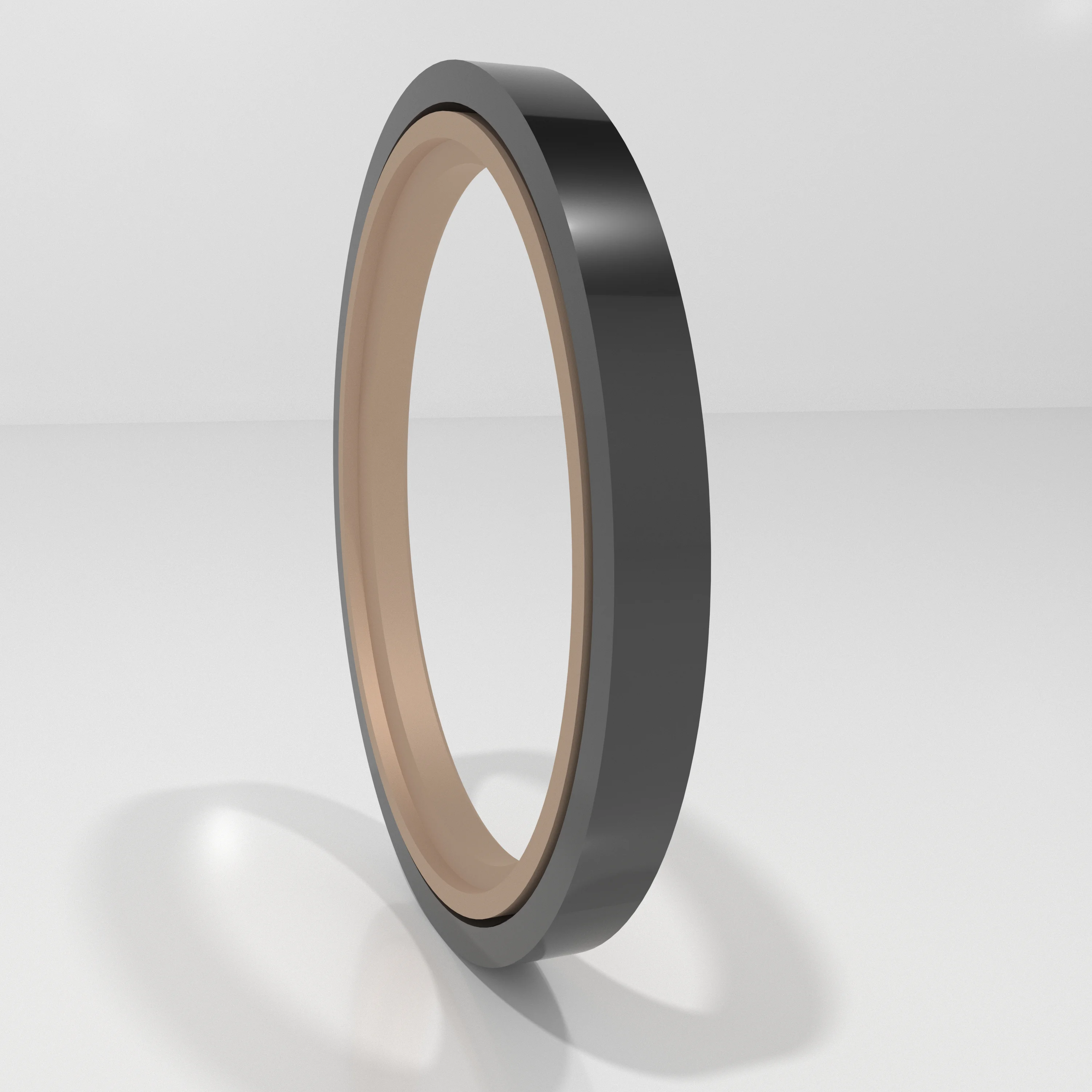

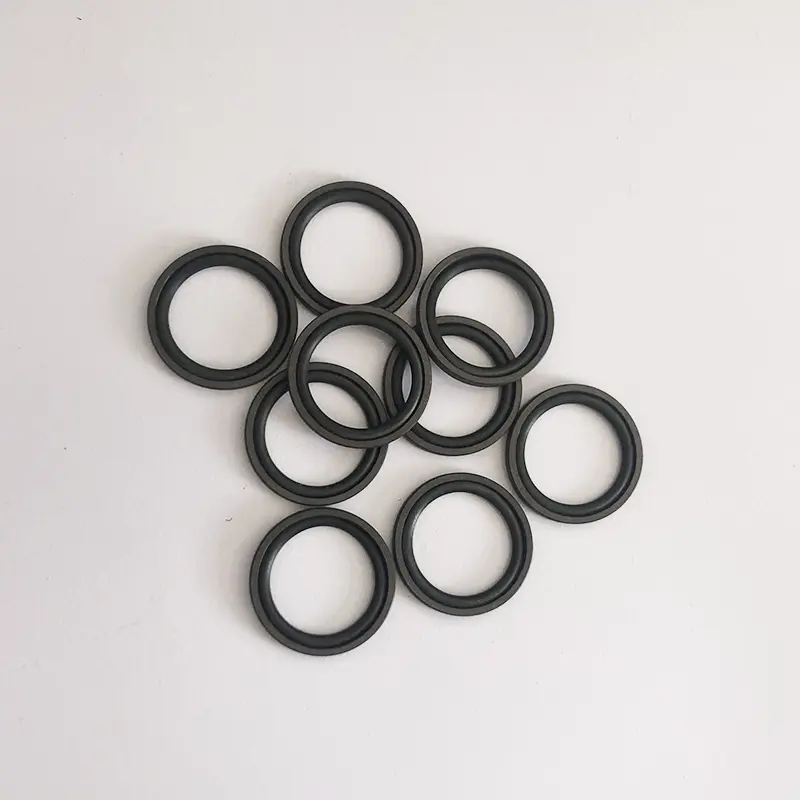

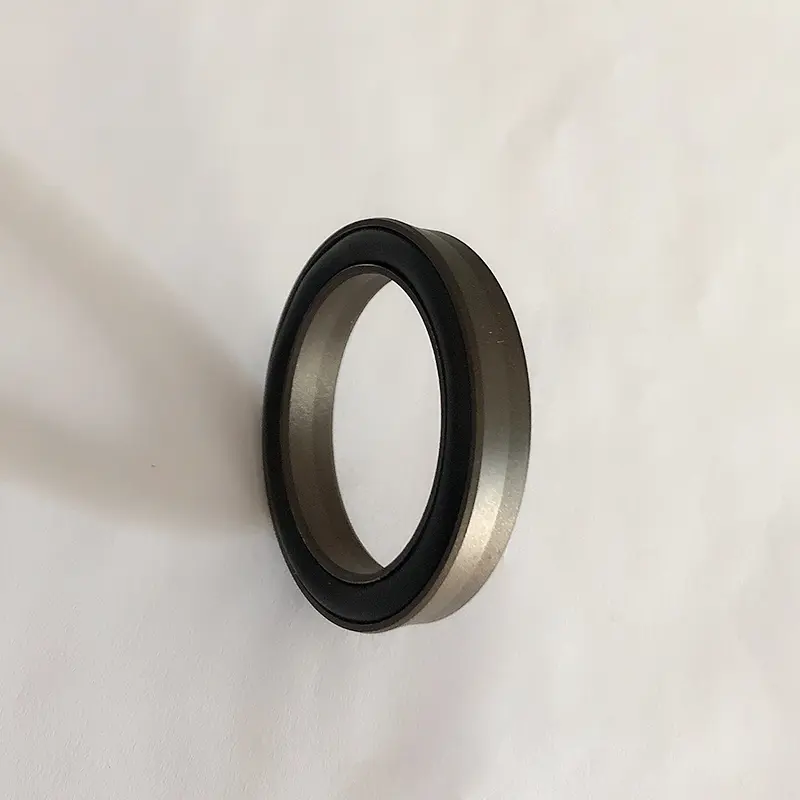

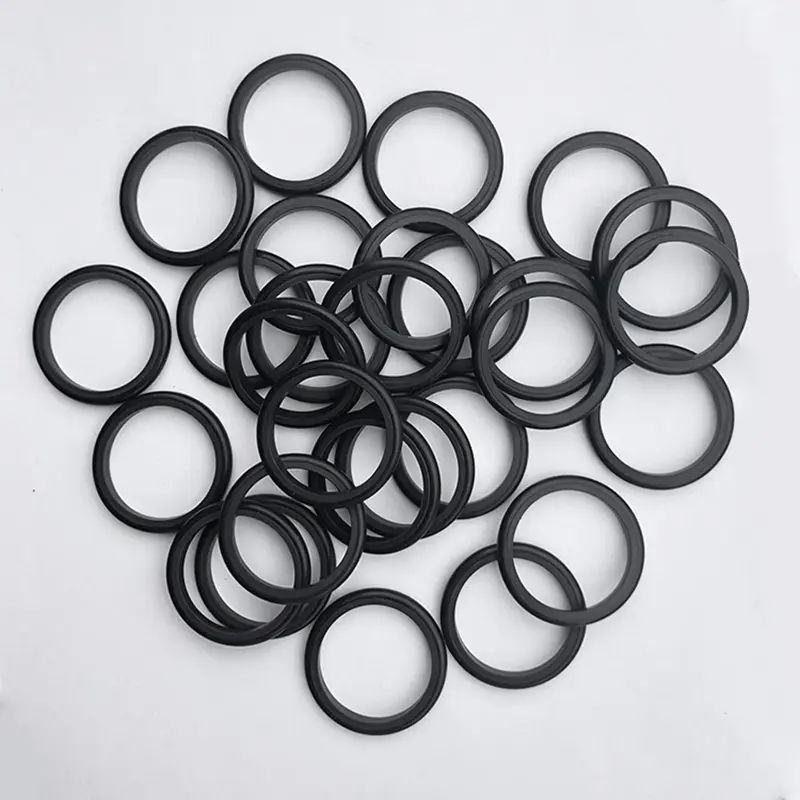

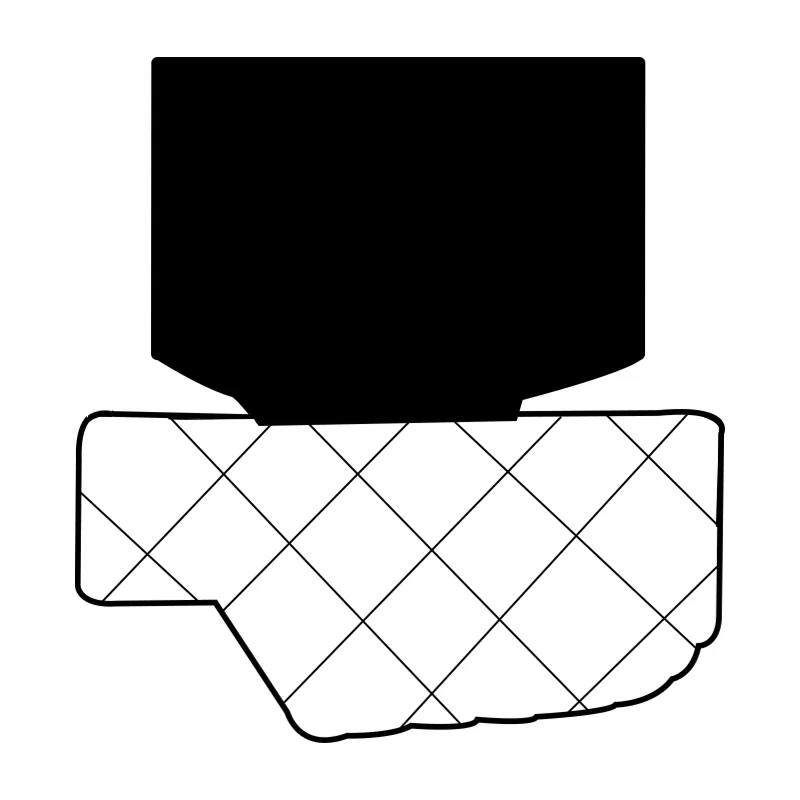

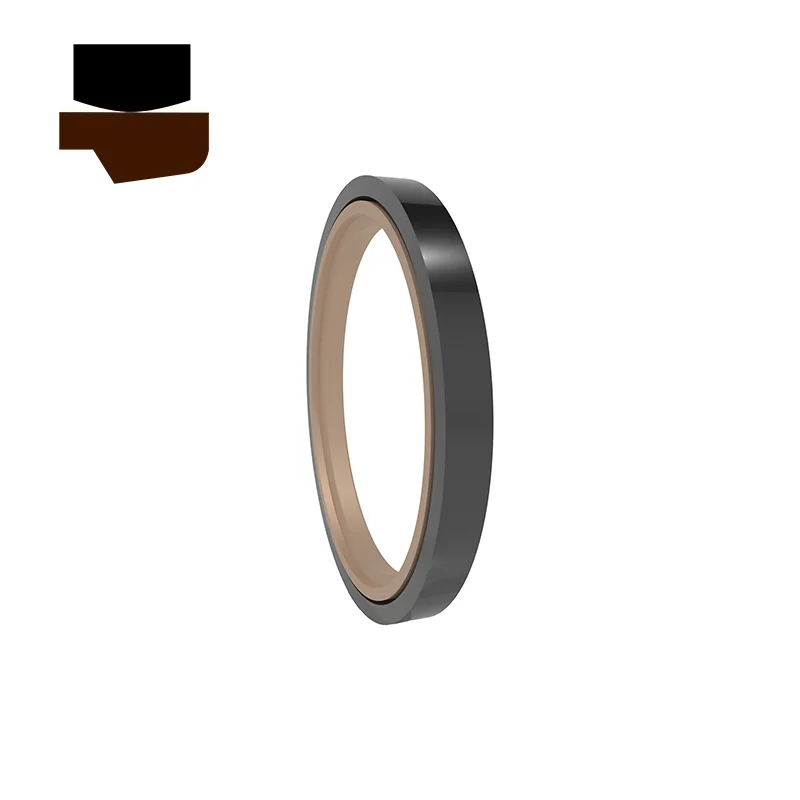

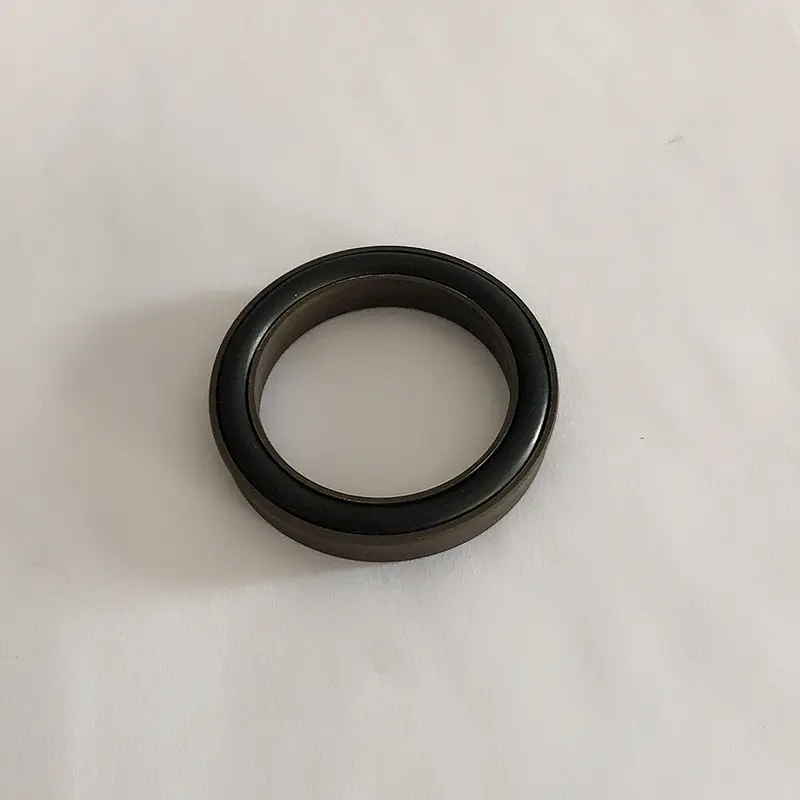

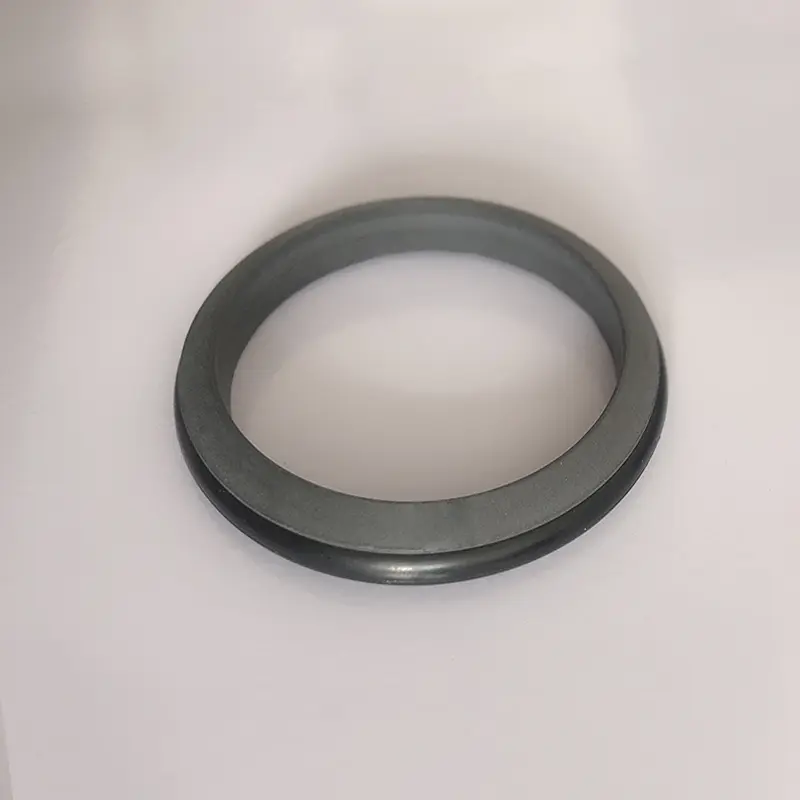

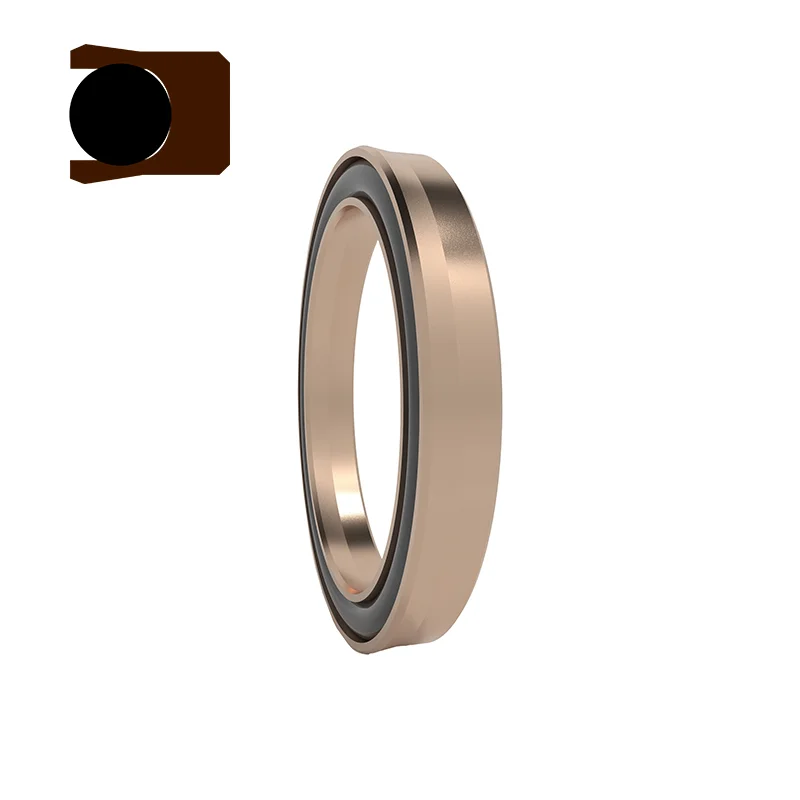

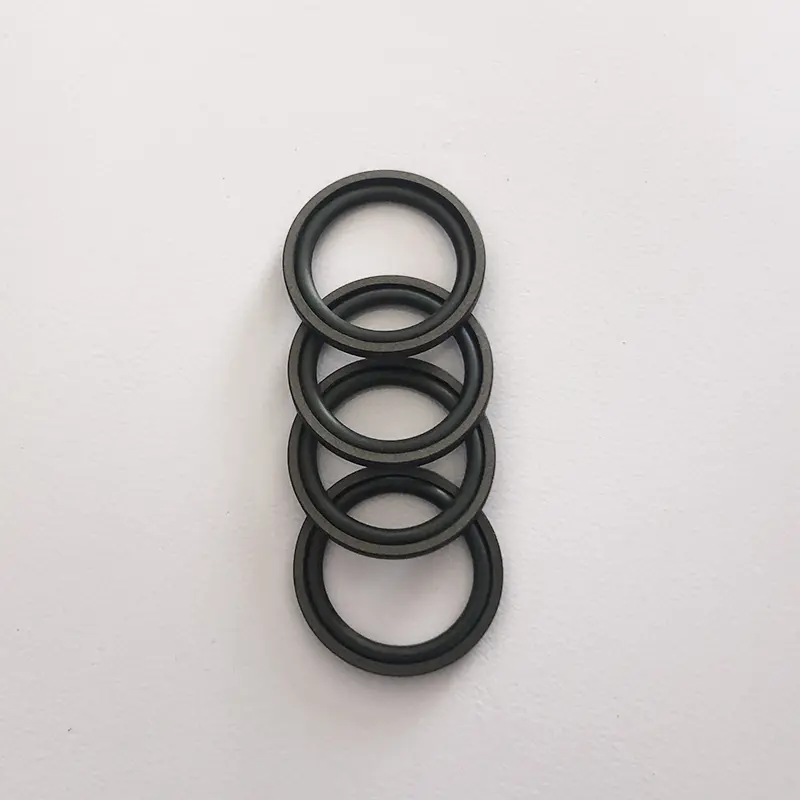

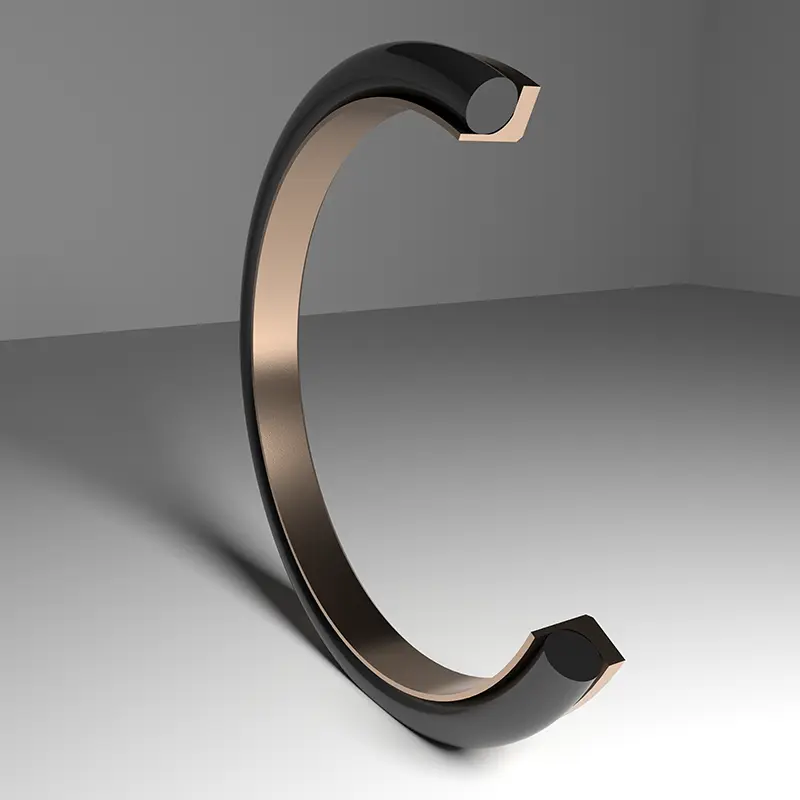

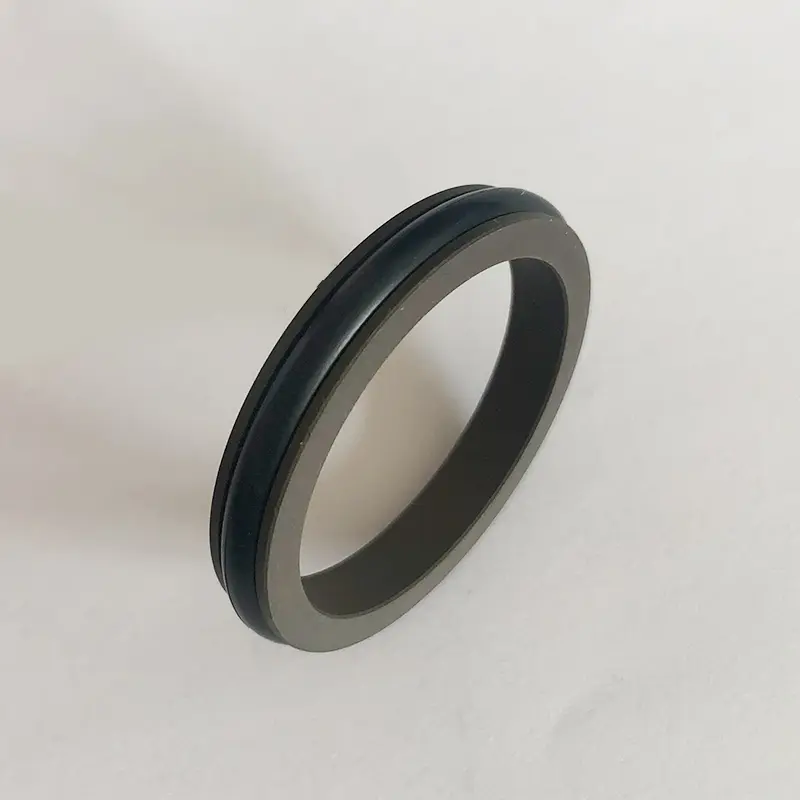

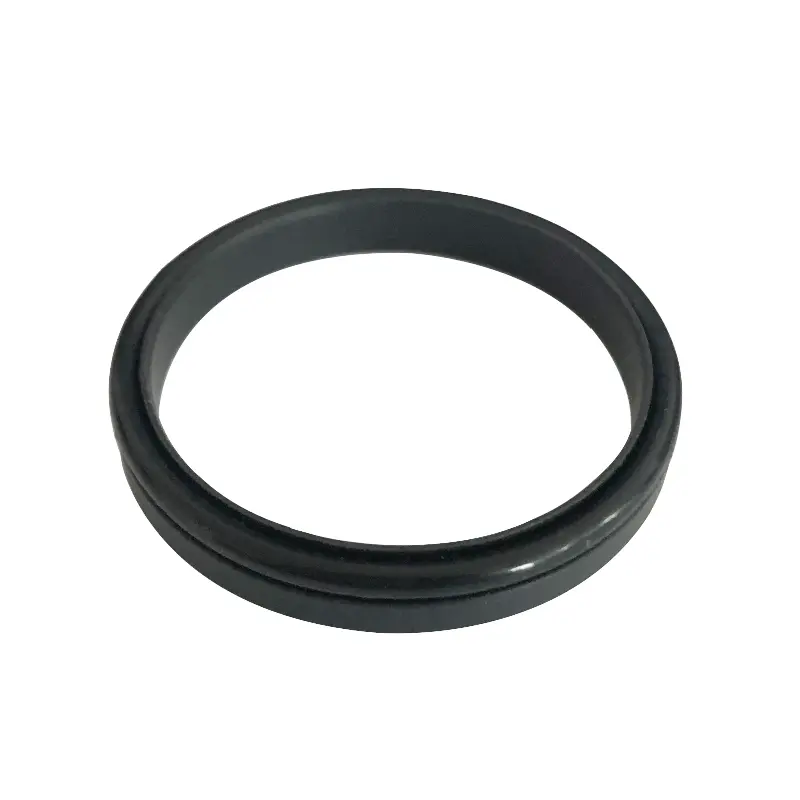

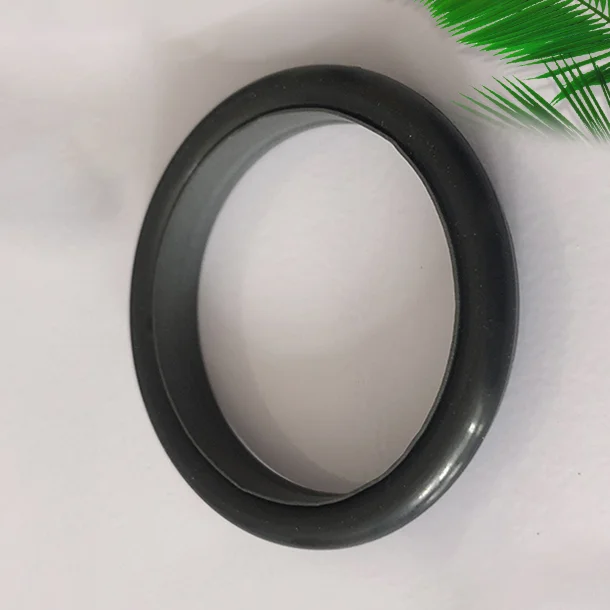

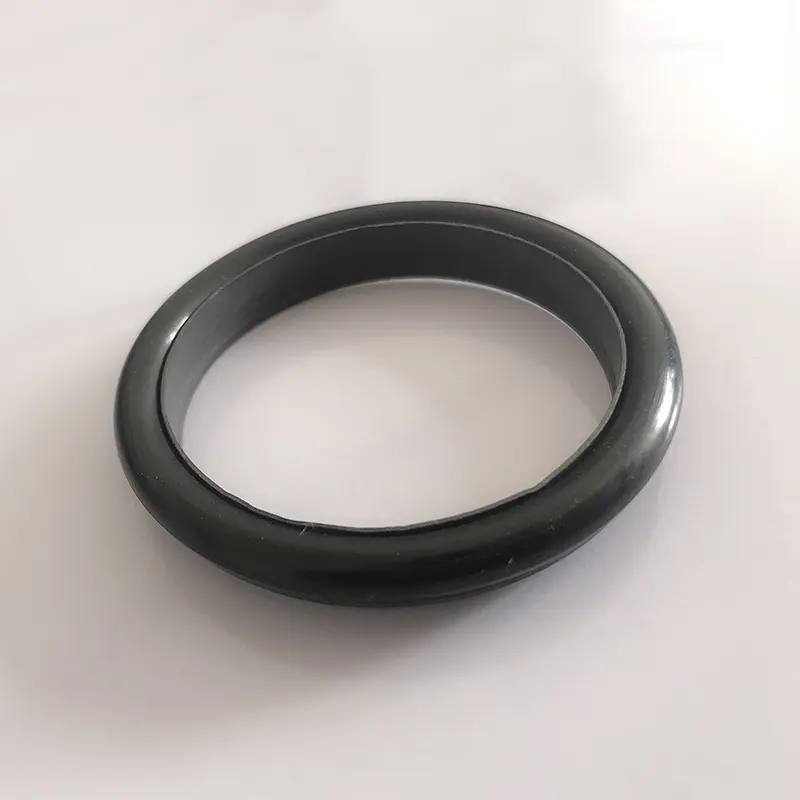

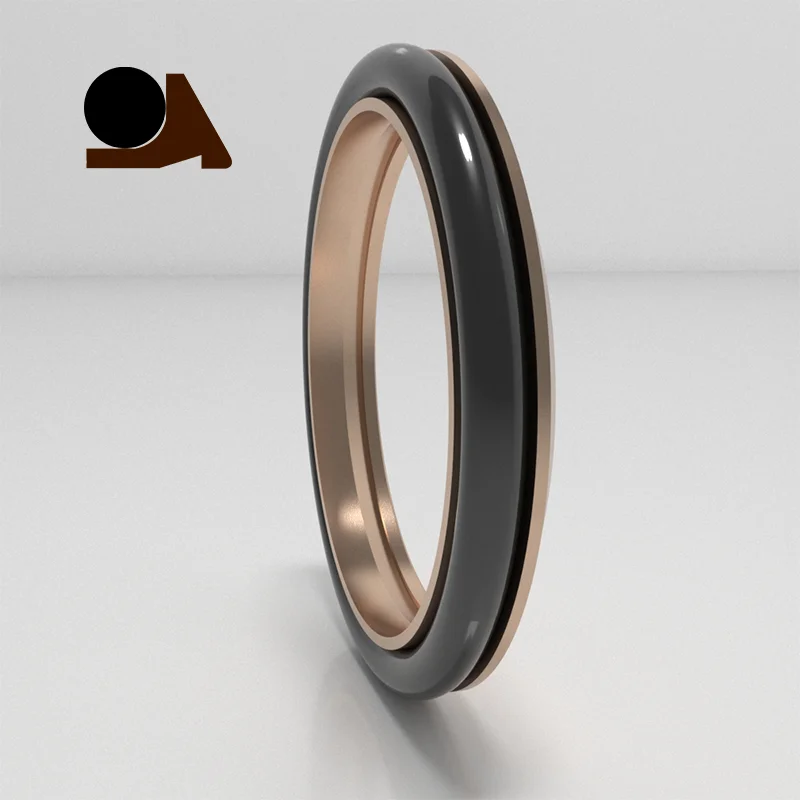

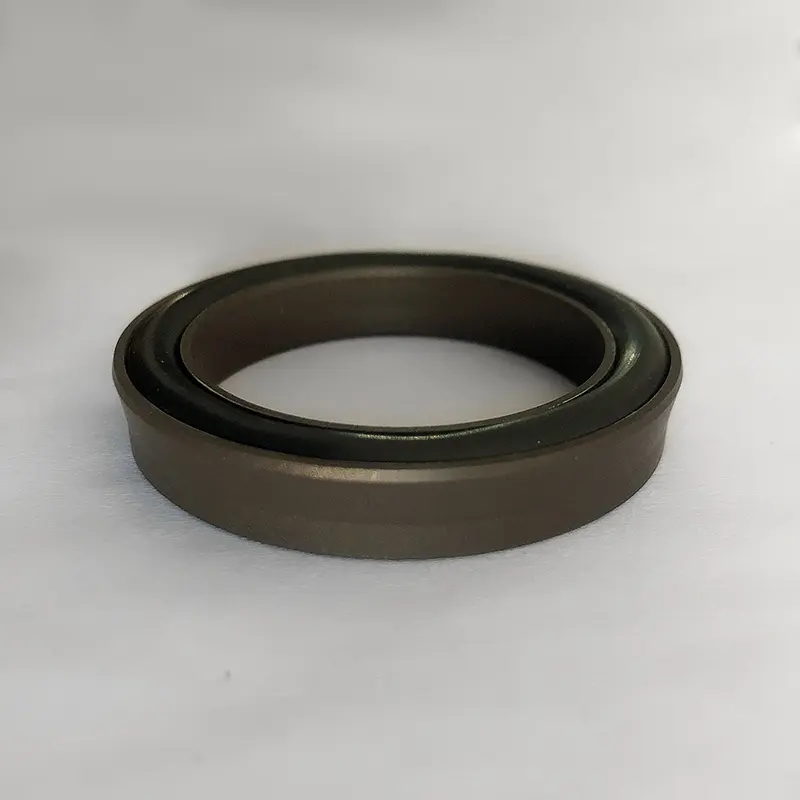

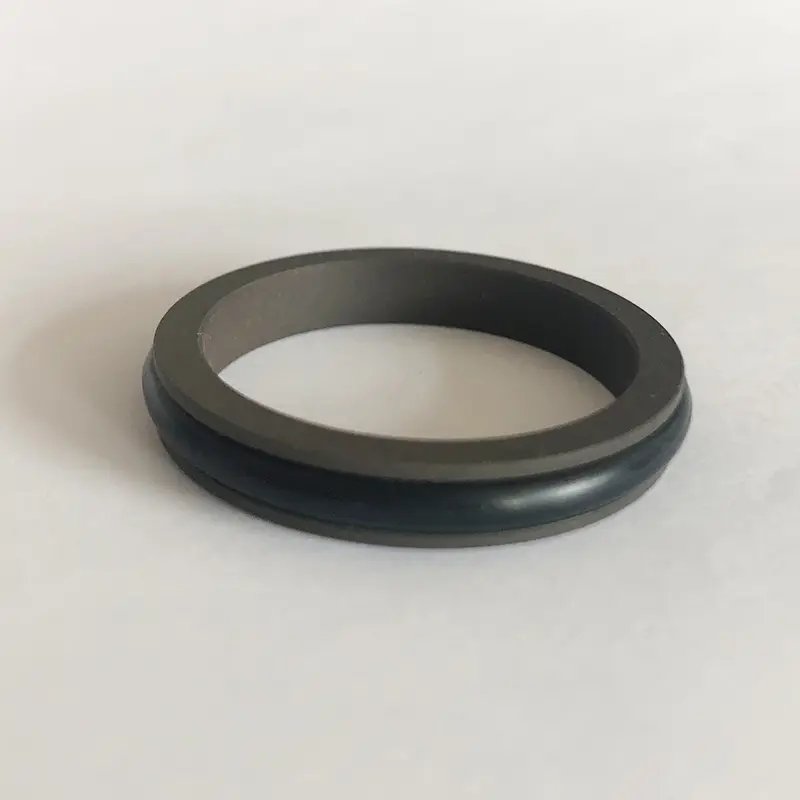

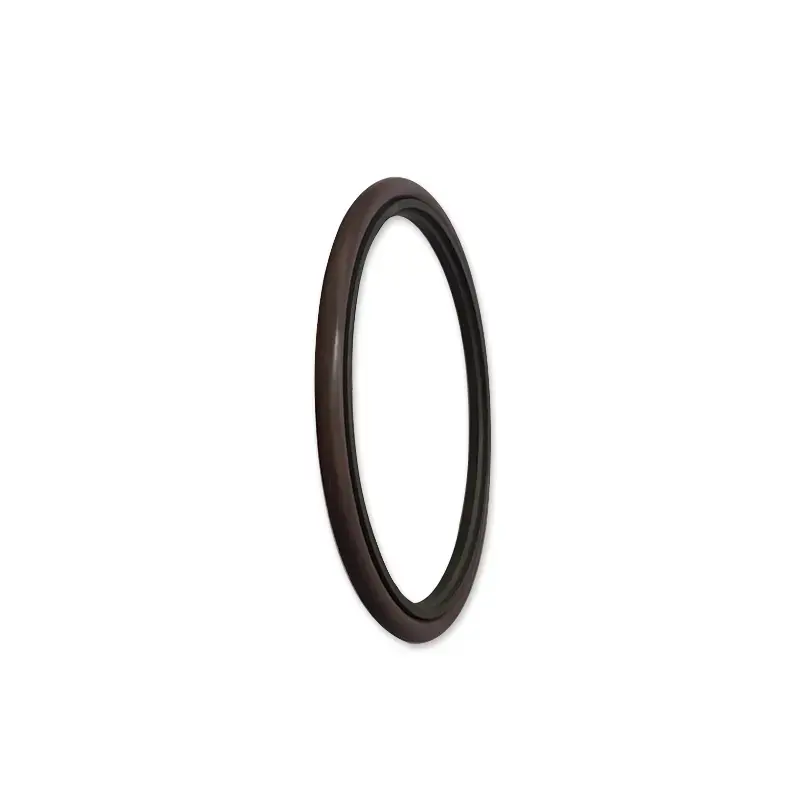

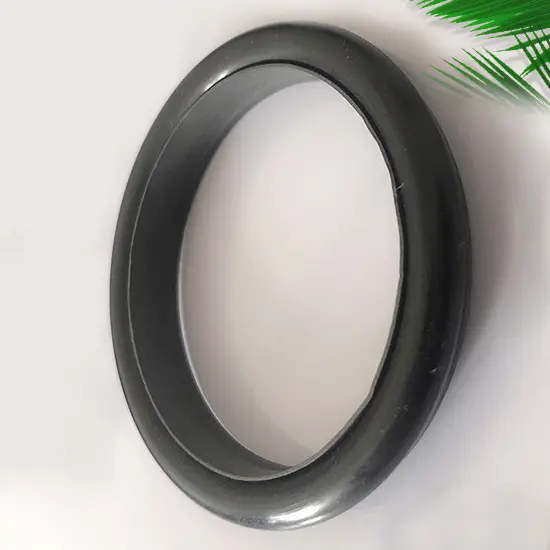

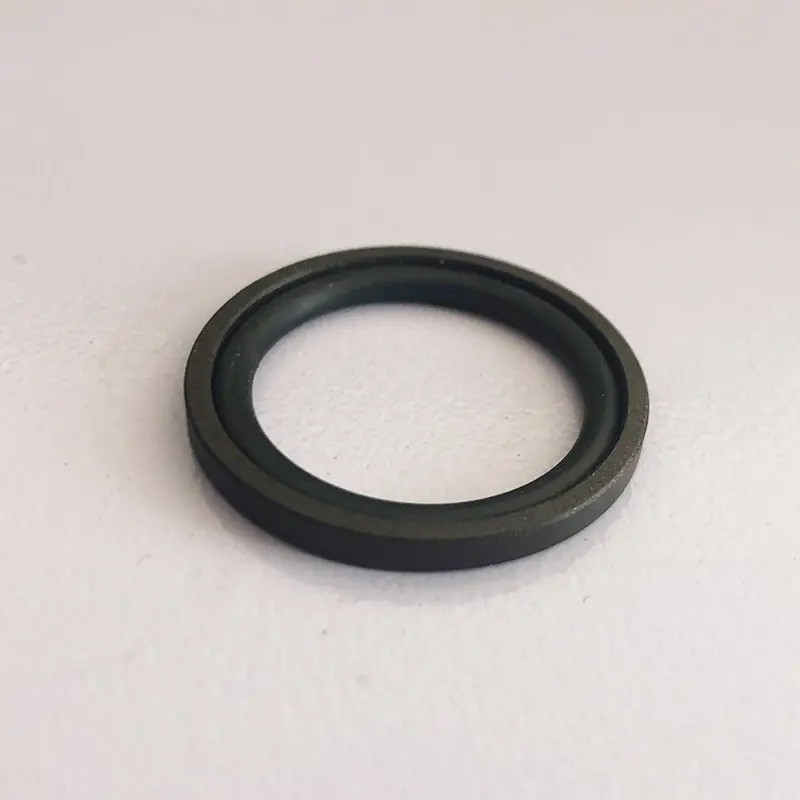

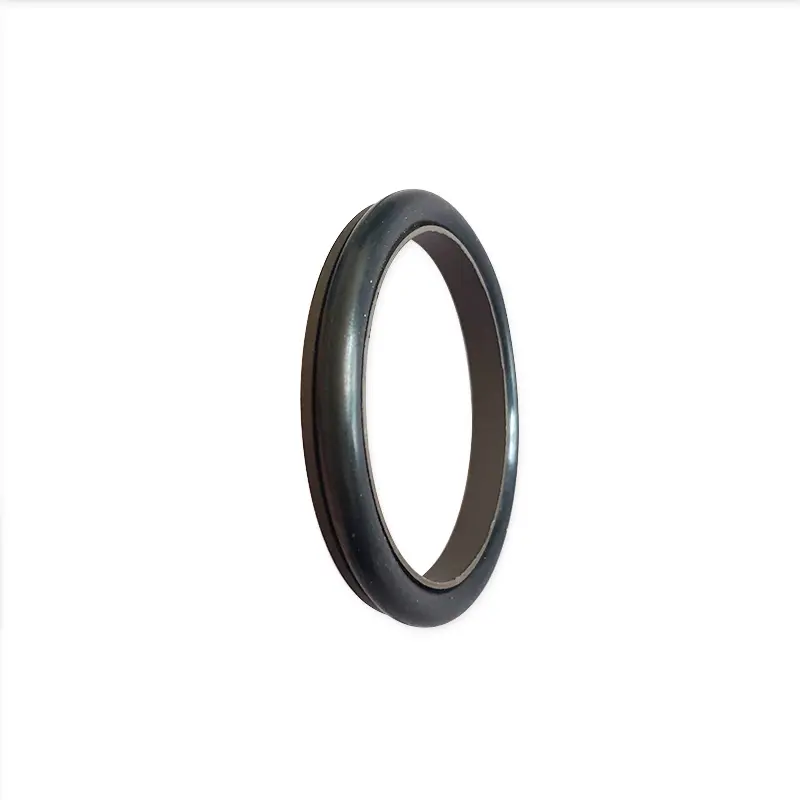

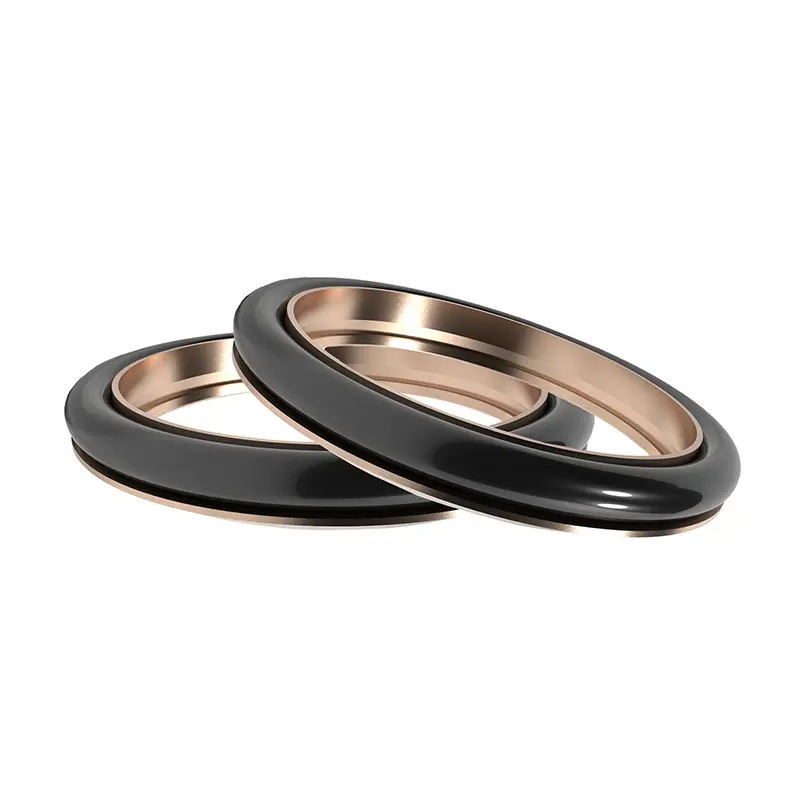

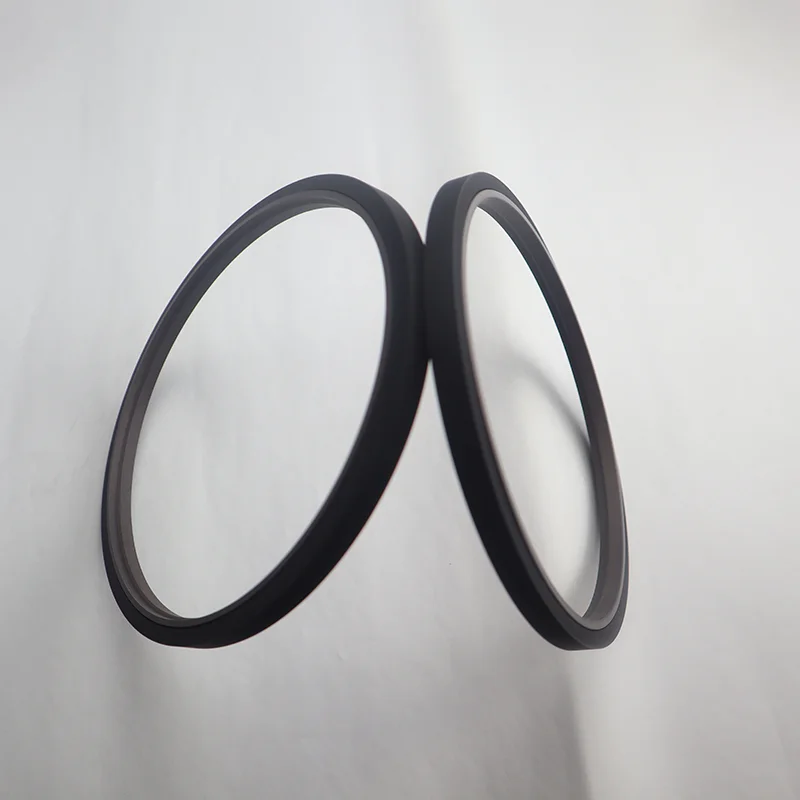

ருய்சென் வழங்கிய உயர் அழுத்த பிஸ்டன் தடி முத்திரைகள் PTFE சீல் மோதிரங்கள் மற்றும் ஓ வடிவ ரப்பர் மோதிரங்களால் ஆனவை, அவை ஹைட்ராலிக் பரஸ்பர இயக்கத்தின் ஒரு வழி சீல் செய்ய சிறப்பாக பயன்படுத்தப்படுகின்றன. பொருந்தக்கூடிய ஓ-மோதிரங்களின்படி அவை RC01-RC14 தொடராக பிரிக்கப்பட்டுள்ளன. வேலை செய்யும் போது, ஓ-ரிங் சீல் வளையத்தின் உடைகளுக்கு ஈடுசெய்ய ரேடியல் சக்தியை வழங்குகிறது, மேலும் சீல் வளையத்தின் மெல்லிய உதடு வடிவமைப்பு நல்ல பொருத்தத்தைக் கொண்டுள்ளது. ஒரு நல்ல சீல் விளைவை உருவாக்க இருவரும் ஒன்றிணைந்து செயல்படுகிறார்கள்.
எங்கள் உயர் அழுத்த பிஸ்டன் தடி முத்திரைகள் தொழில்துறை ஹைட்ராலிக் அமைப்புகள், பொறியியல் இயந்திரங்களில் அகழ்வாராய்ச்சிகள் மற்றும் ஏற்றிகள், ஆட்டோமொபைல் உற்பத்தி மற்றும் பராமரிப்பில் ஹைட்ராலிக் பாகங்கள், ஏரோஸ்பேஸில் லேண்டிங் கியர் மற்றும் ஆக்சுவேட்டர்கள் மற்றும் கப்பல் கட்டமைப்பில் உள்ள ஹைட்ராலிக் ஸ்டீயரிங் கியர்கள் மற்றும் விண்ட்லாஸில் உள்ள ஹைட்ராலிக் பாகங்கள், உட்செலுத்துதல் இயந்திரங்கள் மற்றும் டை-காஸ்டிங் இயந்திரங்களில் பரவலாகப் பயன்படுத்தப்படுகின்றன. ஹைட்ராலிக் அமைப்புகளின் நிலையான செயல்பாட்டை அவை திறம்பட உறுதிசெய்து கசிவைத் தவிர்க்கலாம்.
தயாரிப்பு அம்சங்கள் மற்றும் பயன்பாடுகள்:
அம்சங்கள்:
1. ஹைட்ராலிக் மற்றும் நியூமேடிக் பயன்பாடுகளுக்கு உயர் அழுத்த பிஸ்டன் தடி முத்திரைகள் பயன்படுத்தப்படலாம்.
2. சீல் செய்யும் செயல்திறன் அதிக அல்லது குறைந்த அழுத்த சீல் நிலைமைகளாக இருந்தாலும் எப்போதும் நல்லது.
3. குறைந்த உராய்வு, சிறிய தொடக்க எதிர்ப்பு, மென்மையான இயக்கம், சமமான மாறும் மற்றும் நிலையான உராய்வு, ஊர்ந்து செல்வது இல்லை.
4. முத்திரை நீண்ட ஆயுளைக் கொண்டுள்ளது, இது எண்ணெய் இல்லாத உயவு முத்திரைக்கு ஏற்றது.
5. சிறிய கட்டமைப்பு இடம் மற்றும் எளிதான நிறுவல் மற்றும் பராமரிப்பு.
பொருந்தக்கூடிய பணி நிபந்தனைகள்:
உயர் அழுத்த பிஸ்டன் தடி முத்திரைகளின் பொருந்தக்கூடிய பணி நிலைமைகள் (வரம்பு மதிப்புகள் ஒரே நேரத்தில் தோன்றக்கூடாது)
| சுயவிவரம் | மாதிரி | அழுத்தம் (எம்.பி.ஏ) | வெப்பநிலை (℃) | வேகம் (மீ/வி) | ஊடகங்கள் |
 |
RC01/RC02 | ≤70 | -35 ~+100 (பொருந்தும் ஓ-ரிங் என்.பி.ஆர்) | ≤6 | ஹைட்ராலிக் எண்ணெய், சுடர் ரிடார்டன்ட் திரவம் (HFA/HFB), வாயு போன்றவை. |
| -20 ~+180 (பொருந்தும் ஓ-ரிங் எஃப்.கே.எம்) | |||||
 |
RC03/RC04 | ≤100 | -35 ~+100 (பொருந்தும் ஓ-ரிங் என்.பி.ஆர்) | ≤6 | ஹைட்ராலிக் எண்ணெய், சுடர் ரிடார்டன்ட் திரவம் (HFA/HFB), வாயு போன்றவை. |
| -20 ~+180 (பொருந்தும் ஓ-ரிங் எஃப்.கே.எம்) | |||||
 |
RC05 | ≤200 | -35 ~+100 (பொருந்தும் ஓ-ரிங் என்.பி.ஆர்) | ≤6 | கனிம அடிப்படையிலான ஹைட்ராலிக் எண்ணெய், சுடர் ரிடார்டன்ட் திரவம் (HFA/HFB), நீர் போன்றவை. |
| -20 ~+180 (பொருந்தும் ஓ-ரிங் எஃப்.கே.எம்) | |||||
 |
RC06/RC07 | ≤100 | -35 ~+100 (பொருந்தும் ஓ-ரிங் என்.பி.ஆர்) | ≤6 | கனிம அடிப்படையிலான ஹைட்ராலிக் எண்ணெய், சுடர் ரிடார்டன்ட் திரவம் (HFA/HFB), வாயு போன்றவை. |
| -20 ~+180 (பொருந்தும் ஓ-ரிங் எஃப்.கே.எம்) | |||||
 |
RC08/RC09 | ≤200 | -35 ~+100 (பொருந்தும் ஓ-ரிங் என்.பி.ஆர்) | ≤6 | கனிம அடிப்படையிலான ஹைட்ராலிக் எண்ணெய், சுடர் ரிடார்டன்ட் திரவம் (HFA/HFB), நீர் போன்றவை. |
| -20 ~+180 (பொருந்தும் ஓ-ரிங் எஃப்.கே.எம்) | |||||
 |
RC10 | ≤260 | -35 ~+100 (பொருந்தும் ஓ-ரிங் என்.பி.ஆர்) | ≤6 | கனிம அடிப்படையிலான ஹைட்ராலிக் எண்ணெய், சுடர் ரிடார்டன்ட் திரவம் (HFA/HFB), நீர் போன்றவை. |
| -20 ~+180 (பொருந்தும் ஓ-ரிங் எஃப்.கே.எம்) | |||||
 |
RC11 | ≤60 | -35 ~+100 (பொருந்தும் ஓ-ரிங் என்.பி.ஆர்) | ≤6 | கனிம அடிப்படையிலான ஹைட்ராலிக் எண்ணெய், சுடர் ரிடார்டன்ட் திரவம் (HFA/HFB), நீர் போன்றவை. |
| -20 ~+180 (பொருந்தும் ஓ-ரிங் எஃப்.கே.எம்) | |||||
 |
RC11-B | ≤60 | -35 ~+100 (பொருந்தும் ஓ-ரிங் என்.பி.ஆர்) | ≤6 | கனிம அடிப்படையிலான ஹைட்ராலிக் எண்ணெய், சுடர் ரிடார்டன்ட் திரவம் (HFA/HFB), நீர் போன்றவை. |
| -20 ~+180 (பொருந்தும் ஓ-ரிங் எஃப்.கே.எம்) | |||||
 |
RC12 | ≤60 | -35 ~+100 (பொருந்தும் ஓ-ரிங் என்.பி.ஆர்) | ≤6 | கனிம அடிப்படையிலான ஹைட்ராலிக் எண்ணெய், சுடர் ரிடார்டன்ட் திரவம் (HFA/HFB), நீர் போன்றவை. |
| -20 ~+180 (பொருந்தும் ஓ-ரிங் எஃப்.கே.எம்) | |||||
 |
RC13 | ≤20 | -35 ~+100 (பொருந்தும் ஓ-ரிங் என்.பி.ஆர்) | ≤6 | கனிம அடிப்படையிலான ஹைட்ராலிக் எண்ணெய், சுடர் ரிடார்டன்ட் திரவம் (HFA/HFB), வாயு போன்றவை. |
| -20 ~+180 (பொருந்தும் ஓ-ரிங் எஃப்.கே.எம்) | |||||
 |
RC14 | ≤20 | -35 ~+100 (பொருந்தும் ஓ-ரிங் என்.பி.ஆர்) | ≤6 | கனிம அடிப்படையிலான ஹைட்ராலிக் எண்ணெய், சுடர் ரிடார்டன்ட் திரவம் (HFA/HFB), வாயு போன்றவை. |
| -20 ~+180 (பொருந்தும் ஓ-ரிங் எஃப்.கே.எம்) |
பொருள் தேர்வு:
1. பொருந்தக்கூடிய ஓ-ரிங் பொருட்களைத் தேர்ந்தெடுக்கலாம்: R01 நைட்ரைல் ரப்பர் (NBR), RO2 flororubber (FKM), முதலியன.
2. சீலிங் ரிங் மெட்டீரியல்: PTFE1, PTFE2, PTFE3, PTFE4, PU, முதலியன.
வரிசைப்படுத்தும் எடுத்துக்காட்டு: (சில மாதிரிகள் மட்டுமே காட்டப்பட்டுள்ளன, குறிப்பிட்ட வரிசைப்படுத்தும் மாதிரிகளுக்கு எங்களை தொடர்பு கொள்ளவும்)
ஆர்டர் மாதிரி RC01-80X89.6X7.8-PTFE3-R01
மாடல்-ராட் விட்டம் x பள்ளம் விட்டம் x பள்ளம் அகலம் PTFE3- மாற்றியமைக்கப்பட்ட PTFE பொருள் குறியீடு R01 O-ரிங் பொருள் குறியீடு
ஆர்டர் மாதிரி RC03—80X89X10-PTFE3-R01
மாடல்-ராட் விட்டம் x பள்ளம் விட்டம் x பள்ளம் அகலம் PTFE3-மாற்றியமைக்கப்பட்ட PTFE பொருள் குறியீடு R01-O-ரிங் பொருள் குறியீடு
ஆர்டர் மாதிரி RC06—80X89.9X9.2-PTFE3-R01
மாடல்-ராட் விட்டம் x பள்ளம் விட்டம் x பள்ளம் அகலம் PTFE3- மாற்றியமைக்கப்பட்ட PTFE பொருள் குறியீடு R01 O-ரிங் பொருள் குறியீடு
ஆர்டர் மாதிரி RC08-80X90.2x11.2-PTFE3-R01 மாதிரி-தடி விட்டம் x பள்ளம் விட்டம் x பள்ளம் அகலம்-பொருள் குறியீடு
விவரக்குறிப்புகள்:
(சில மாதிரிகள் மட்டுமே காட்டப்பட்டுள்ளன, குறிப்பிட்ட ஆர்டர் மாதிரிகளுக்கு எங்களை தொடர்பு கொள்ளவும்)

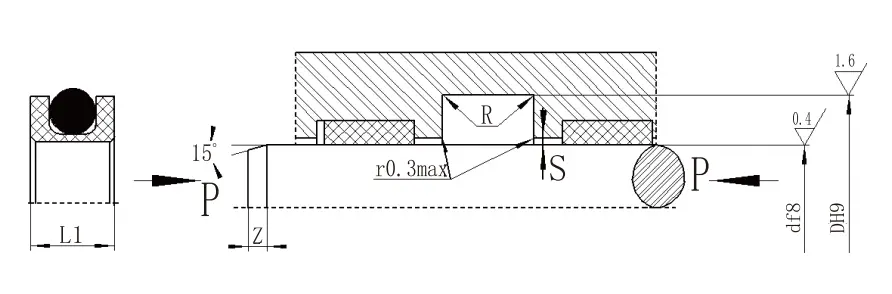

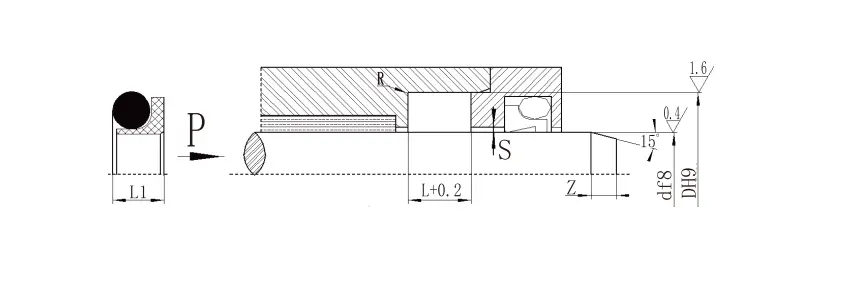

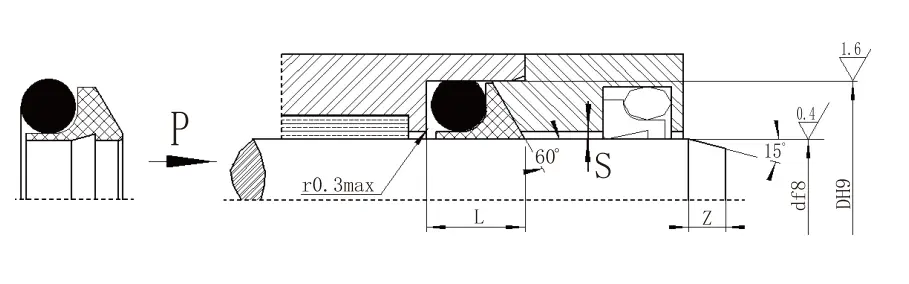

| 4.1 RC01 விவரக்குறிப்புகள் (விவரக்குறிப்பு அட்டவணையில் எந்த அளவின் தயாரிப்புகளும் தயாரிக்கப்படலாம்) | ||||||||||
| டி.எஃப் 8 நிலையான வகை RC01 |
டி.எஃப் 8 ஒளி சுமை RC01-Q |
டி.எஃப் 8 அதிக சுமை RC01-Z |
டி எச் 9 | L+0.2 | எல் 1 | Rஅதிகபட்சம் | Sஅதிகபட்சம் | Zநிமிடம் | d0 | |
| <20MPA | <40mpa | |||||||||
| - | 5 ~ 17.9 | - | டி+3.5 | 3.2 | 2.8 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | டி+5.0 | 4.2 | 3.8 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108.9 | 5 ~ 17.9 | டி+6.6 | 5.2 | 4.7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39.9 | டி+9.6 | 7.8 | 7 | 0.5 | 0.3 | 0.2 | 7 | 5.3 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | டி+12.5 | 9.8 | 8.8 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | டி+15.2 | 11.6 | 10.6 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | டி+17.8 | 14.8 | 13.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | டி+21.2 | 17.8 | 16.3 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| குறிப்பு: 1. ≤30 மிமீ, திறந்த பள்ளத்தைப் பயன்படுத்த பரிந்துரைக்கப்படுகிறது. | ||||||||||
| 2. ஒருங்கிணைந்த (மூடிய) பள்ளம் முத்திரைகள் நிறுவ, தயவுசெய்து எங்கள் நிறுவனத்தின் நிறுவல் வழிகாட்டியைப் பார்க்கவும். 3. அழுத்தம்> 40MPA க்கு, முத்திரையின் வேர் பகுதி H8/F8 பொருத்தம் சகிப்புத்தன்மையைப் பயன்படுத்துகிறது. | ||||||||||
| 4.1 RC03 விவரக்குறிப்பு அளவுரு அட்டவணை (விவரக்குறிப்பு அட்டவணையில் எந்த அளவின் தயாரிப்புகளையும் உற்பத்தி செய்யலாம்) | |||||||
| டி எஃப் 8 | டி எச் 9 | L+0.2 | ஸ்மாக்ஸ் | Zநிமிடம் | d0 |
|
|
| <40mpa | <60mpa |
|
|||||
| 5 ~ 17 | டி+4.7 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
|
| 18 ~ 39 | டி+6.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
|
| 40 ~ 108 | டி+9.0 | 10 | 0.3 | 0.2 | 7 | 5.3 |
|
| 109 ~ 670 | டி+12.0 | 13.2 | 0.35 | 0.25 | 10 | 7 |
|
| 671 ~ 999 | டி+14.6 | 15.8 | 0.5 | 0.3 | 12 | 8.6 |
|
| 1000 ~ 1600 | டி+18 | 17.4 | 0.6 | 0.4 | 15 | 10 |
|
| > 1600 | டி+21.2 | 22 | 0.7 | 0.6 | 20 | 12 |
|
| குறிப்பு. | |||||||
| 2. மூடிய பள்ளம் கட்டமைப்பைப் பயன்படுத்தும்போது தயவுசெய்து எங்கள் நிறுவனத்தை அணுகவும். | |||||||
| 4.1 RC06 விவரக்குறிப்புகள் (விவரக்குறிப்பு அட்டவணையில் எந்த அளவின் தயாரிப்புகளும் தயாரிக்கப்படலாம்) | ||||||||||
| டி எஃப் 8 நிலையான வகை RC06 |
டி எஃப் 8 ஒளி சுமை RC06-Q |
டி எஃப் 8 அதிக சுமை RC06-Z |
டி எச் 9 | L+0.2 | எல் 1 | Rஅதிகபட்சம் | Sஅதிகபட்சம் | Zநிமிடம் | d0 | |
| <20MPA | <40mpa | |||||||||
| - | 4 ~ 17.9 | - | டி+3.6 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 4 ~ 17.9 | 18 ~ 39.9 | - | டி+5.0 | 5 | 4.6 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 106.9 | 4 ~ 17.9 | டி+6.6 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 106.9 | 107 ~ 630.9 | 18 ~ 39.9 | டி+9.9 | 9.2 | 8.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 107 ~ 630.9 | 631 ~ 999 | 40 ~ 106.9 | டி+13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 631 ~ 999 | 1000 ~ 1600 | 107 ~ 630.9 | டி+15.2 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1600 | ≥1600 | 631 ~ 999 | டி+18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10 |
| ≥1600 | - | 1000 ~ 1600 | டி+22 | 19 | 17 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| குறிப்பு: 1. தண்டு விட்டம் ≤70 மிமீ, திறந்த பள்ளத்தைப் பயன்படுத்த பரிந்துரைக்கப்படுகிறது. ஒருங்கிணைந்த (மூடிய) பள்ளம் முத்திரைகள் நிறுவ, தயவுசெய்து நிறுவல் வழிகாட்டியைப் பார்க்கவும். | ||||||||||
| 2. அழுத்தம்> 40MPA க்கு, முத்திரையின் வேர் பகுதி H8/F8 பொருத்தம் சகிப்புத்தன்மையைப் பயன்படுத்துகிறது. | ||||||||||

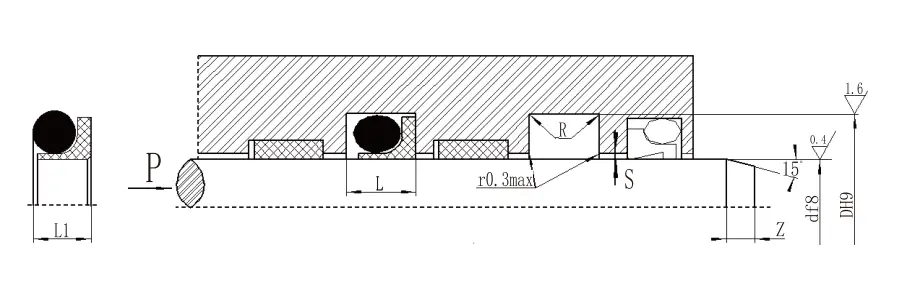

| 4.1 RC08 விவரக்குறிப்புகள் (விவரக்குறிப்பு அட்டவணையில் எந்த அளவின் தயாரிப்புகளும் தயாரிக்கப்படலாம்) | ||||||||||
| நிலையான வகை DF8 RC08 | ஒளி சுமை DF8 RC08-Q | அதிக சுமை DF8 RC08-Z | பள்ளம் விட்டம் டி எச் 9 | பள்ளம் அகலம் எல்+0.2 |
சீல் உயரம் எல் 1 | வட்டமான மூலைகள் rஅதிகபட்சம் | ரேடியல் அனுமதி கள்அதிகபட்சம் | சேம்பர் Zநிமிடம் |
ஓ-ரிங் கம்பி டயமட் d0 | |
| <20MPA | <60mpa | |||||||||
| - | 5 ~ 17.9 | - | டி+3.6 | 4.7 | 4.2 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | டி+5.2 | 6.1 | 5.5 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108.9 | 5 ~ 17.9 | டி+6.8 | 8 | 7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39.9 | டி+10.2 | 11.2 | 10 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | டி+13.4 | 14.2 | 12.7 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | டி+16.0 | 16.2 | 14.5 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 159 | ≥1600 | 630 ~ 999 | டி+18.8 | 18.6 | 16.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | டி+22.8 | 21.8 | 19.8 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| குறிப்பு: 1. மூடிய பள்ளம் தேவைப்படும்போது எங்கள் நிறுவனத்தை அணுகவும். | ||||||||||
| 2. அழுத்தம்> 60 எம்பா, ரூட் எச் 8/எஃப் 8 பொருந்தும் சகிப்புத்தன்மை, அதி-உயர் அழுத்த முத்திரை ஸ்மாக்ஸ் <0.05. | ||||||||||
