ரோட்டரி ஷாஃப்ட் லிப் சீல்ஸ்பொதுவாக எண்ணெய் முத்திரைகள் என்று அழைக்கப்படுகின்றன. அவை ரோட்டரி தாங்கி வீடுகளில் நிறுவப்பட்டு, சுழலும் தண்டுக்கு எதிராக தொடர்புடைய இயக்கத்திற்கு உட்படுகின்றன. ஒரு உலோக செருகல் கட்டமைப்பு ஆதரவை வழங்குகிறது, அதே நேரத்தில் ஒரு கார்டர் ஸ்பிரிங் சீல் லிப் மீது ரேடியல் ப்ரீலோடைப் பயன்படுத்துகிறது, மசகு எண்ணெய் கசிவு மற்றும் வெளிப்புற அசுத்தங்கள் நுழைவதைத் தடுக்கிறது.

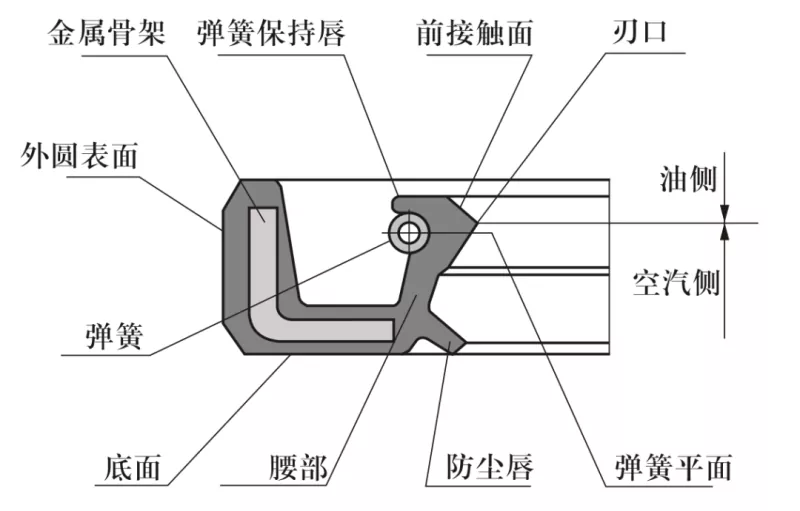

பொதுவான எண்ணெய் முத்திரை குறுக்குவெட்டுகளின் திட்டம்
1. தண்டு பொருள்: பொதுவாக கார்பன் எஃகு அல்லது துருப்பிடிக்காத எஃகு. அதிவேக பயன்பாடுகளுக்கு, HRC 40-45 கடினத்தன்மையுடன் குரோம் முலாம் பயன்படுத்தப்படுகிறது.
2. ரோட்டரி ஷாஃப்ட் மற்றும் ஹவுசிங் போர் டிசைன்: தண்டு மேற்பரப்பு மென்மையாகவும், பர்ர்கள் இல்லாததாகவும் இருக்க வேண்டும். சுழல் எந்திர மதிப்பெண்கள் கசிவுக்கு வழிவகுக்கும் ஒரு உந்தி விளைவை உருவாக்கலாம்; எனவே, முத்திரை நிறுவப்பட்ட தண்டு பகுதியை Ra 0.1-0.5 μm மேற்பரப்பு கடினத்தன்மைக்கு அரைக்க பரிந்துரைக்கப்படுகிறது. சுழற்சி வேகம் அதிகரிக்கும் போது மென்மையான பூச்சு தேவைப்படுகிறது.
நிறுவல் மற்றும் அகற்றலை எளிதாக்க, ஷாஃப்ட் மற்றும் ஹவுசிங் போர் ஆகியவை படம் 1 மற்றும் 2 இல் காட்டப்பட்டுள்ளபடி, சேம்பர்கள் அல்லது வட்டமான விளிம்புகளுடன் வடிவமைக்கப்பட வேண்டும்.

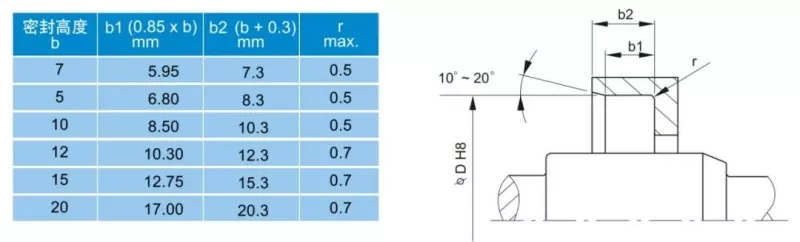

படம் 1: ஹவுசிங் போர் சேம்பர் வடிவமைப்பு

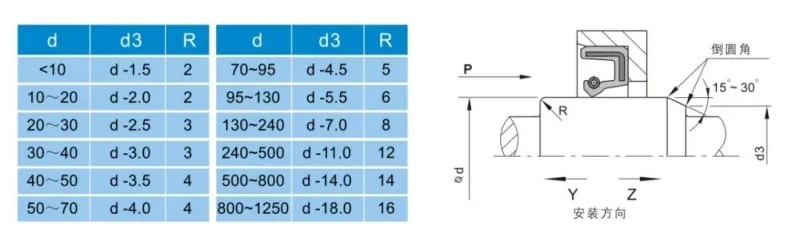

படம் 2: ரோட்டரி ஷாஃப்ட் சேம்ஃபர் வடிவமைப்பு

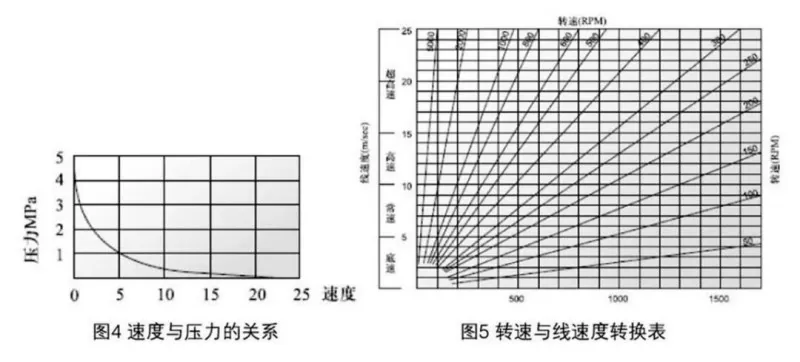

சீல் செயல்திறனை பாதிக்கும் பல காரணிகள் உள்ளன. எண்ணெய் முத்திரையின் சொந்த பொருள் மற்றும் கட்டமைப்பிற்கு அப்பால், நடுத்தர, வெப்பநிலை, அழுத்தம், உயவு, வேகம் மற்றும் மேற்பரப்பு கடினத்தன்மை போன்ற காரணிகள் செயல்திறனை நேரடியாக பாதிக்கின்றன - மேலும் இந்த காரணிகள் பெரும்பாலும் ஒருவருக்கொருவர் தொடர்பு கொள்கின்றன. பின்வரும் விளக்கப்படங்கள் பயனர் குறிப்புக்காக வழங்கப்பட்டுள்ளன.

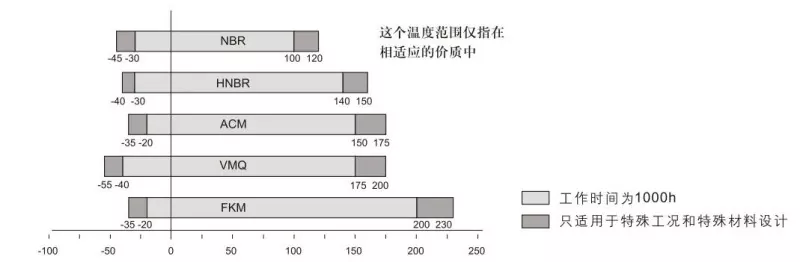

படம் 3: எண்ணெய் முத்திரைகளில் வெப்பநிலையின் விளைவு

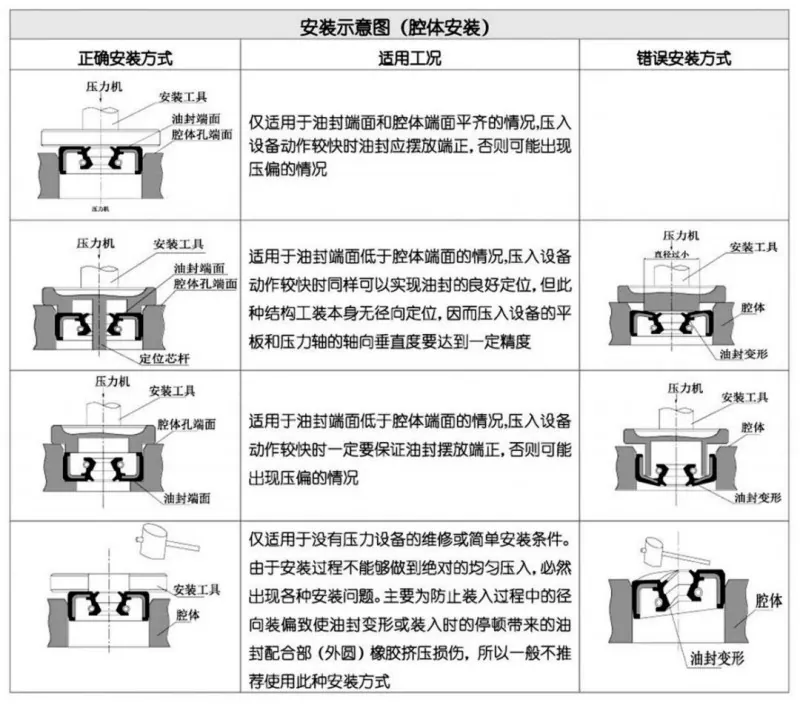

எண்ணெய் முத்திரையின் சரியான செயல்பாட்டிற்கு கவனமாக நிறுவல் ஒரு முன்நிபந்தனை.
