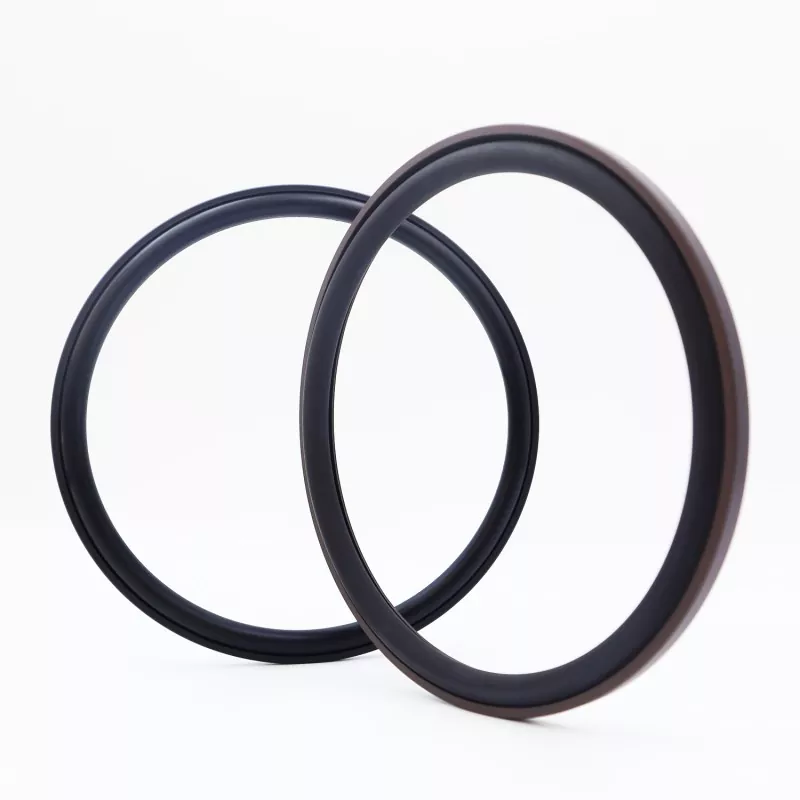

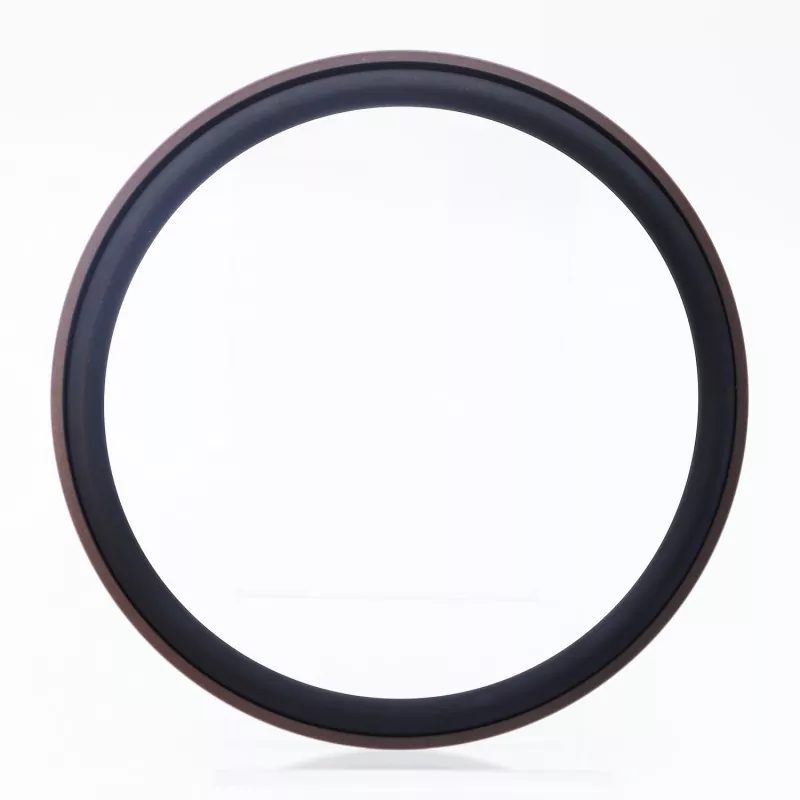

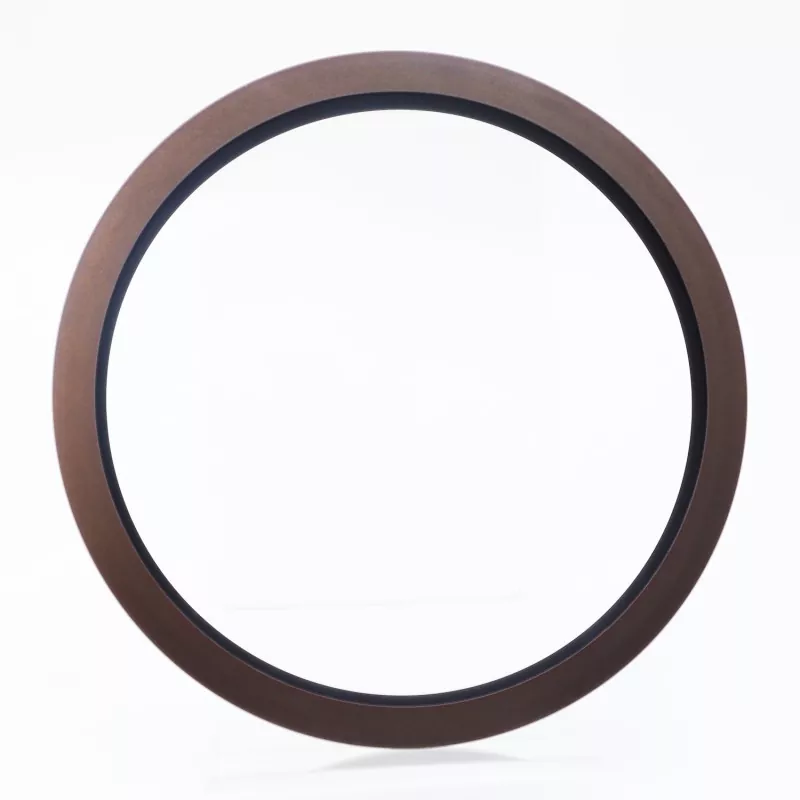

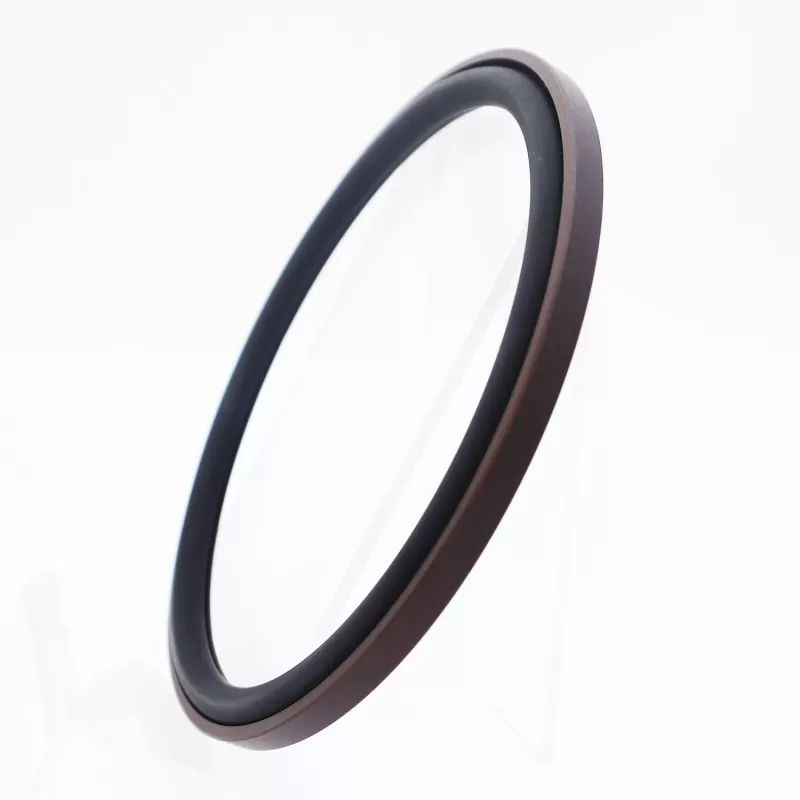

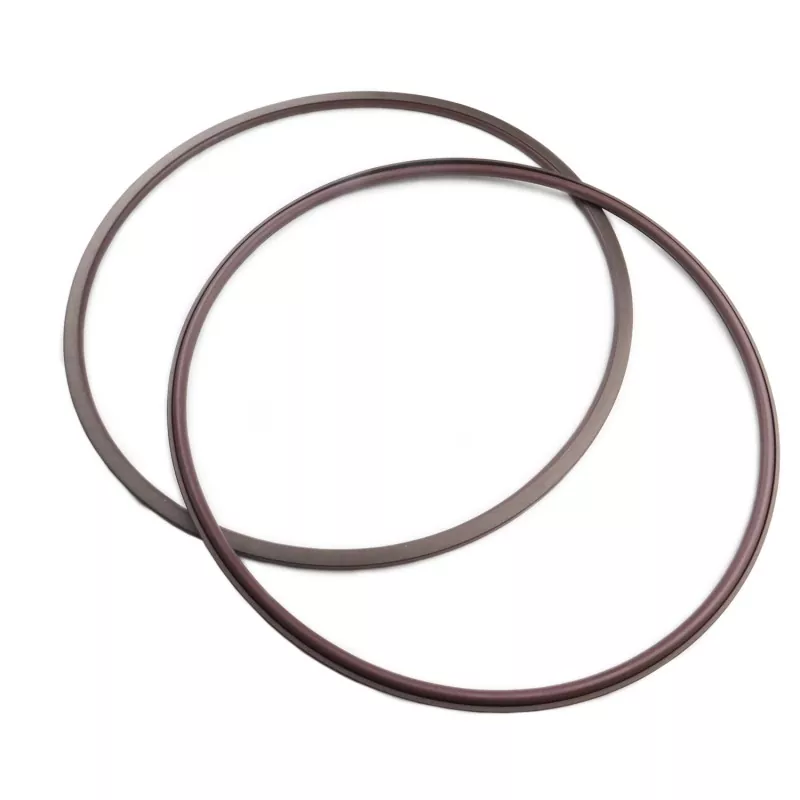

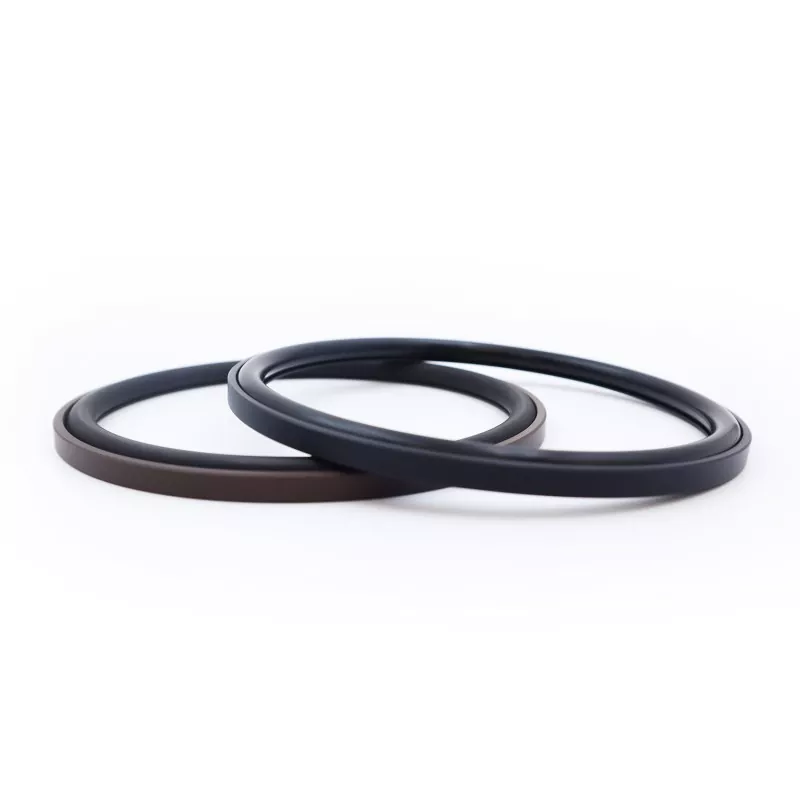

அச்சு படி ஒருங்கிணைந்த முத்திரை நிரப்பப்பட்ட PTFE மற்றும் ஒரு ரப்பர் O-வளையத்தால் செய்யப்பட்ட வலது-கோண சீல் வளையத்தைக் கொண்டுள்ளது; இது அச்சு (இறுதி முகம்) மற்றும் விளிம்பு முத்திரைகள் போன்ற ஒரு திசை நிலையான சீல் பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது. இது ஒரு நீண்ட சேவை வாழ்க்கை, சிறந்த சீல் செயல்திறன், உயர் மற்றும் அதி-உயர் அழுத்தங்களுக்கு எதிர்ப்பு மற்றும் ஒரு சிறிய கட்டமைப்பு தடம் ஆகியவற்றைக் கொண்டுள்ளது; இது நீர் அழுத்த சீல் பயன்பாடுகளுக்கும் ஏற்றது. இது இரண்டு பதிப்புகளில் கிடைக்கிறது: RC2871-A (உள் அழுத்தத்திற்கு) மற்றும் RC2871-B (வெளிப்புற அழுத்தத்திற்கு).
O-வளையத்தின் முன்-அமுக்கத்தால் உருவாக்கப்படும் தொடர்ச்சியான பிடிப்பு விசை மூலம் பயனுள்ள சீல் அடையப்படுகிறது, இது ஒரு சுய-ஆற்றல் சீல் விளைவை வழங்குகிறது, அங்கு நடுத்தர அழுத்தம் அதிகரிக்கும் போது சீல் செயல்திறன் மேம்படும். சீல் வளையத்தின் பக்கத்திலுள்ள விளிம்பு வடிவமைப்பு, ஓ-ரிங் வெளியேற்றத்தை திறம்பட தடுக்கிறது, இது உயர் அழுத்த மற்றும் அதி-உயர் அழுத்த நிலைமைகளை எளிதில் கையாள அனுமதிக்கிறது, அதே நேரத்தில் நீர்-அழுத்த சீல் சூழல்களுடன் இணக்கமாக உள்ளது.
|
அழுத்தம் (MPa) |
வெப்பநிலை (°C) |
வேகம் (மீ/வி) |
நடுத்தர |
|
≤300 |
-35 முதல் +100 வரை (NBR O- வளையத்துடன்) |
- |
ஹைட்ராலிக் எண்ணெய், குழம்பு, தண்ணீர் போன்றவை. |
|
-20 முதல் +200 வரை (FKM O- வளையத்துடன்) |
இந்த முத்திரையானது வலது கோண PTFE சீல் வளையம் மற்றும் O-வளையத்தைக் கொண்டுள்ளது; O-வளையம் முன் சுருக்கத்தை வழங்குகிறது, இது ஒரு முத்திரையை அடைவதற்கு தேவையான கிளாம்பிங் சக்தியை உருவாக்குகிறது. அழுத்தத்தின் கீழ், இந்த கிளாம்பிங் விசை அதிகரிக்கிறது-அதாவது அதிக அழுத்தம், சிறந்த சீல் செயல்திறன். ஸ்லிப்பர் வளையத்தின் பக்க விளிம்பு வடிவமைப்பிற்கு நன்றி, O-மோதிரம் வெளியேற்றப்படுவதைத் தடுக்கிறது, இது முத்திரை உயர் அழுத்தத்தைத் தாங்க அனுமதிக்கிறது.
அளவுரு வரம்பில் உள்ள அனைத்து விவரக்குறிப்புகளும் கிடைக்கின்றன.
|

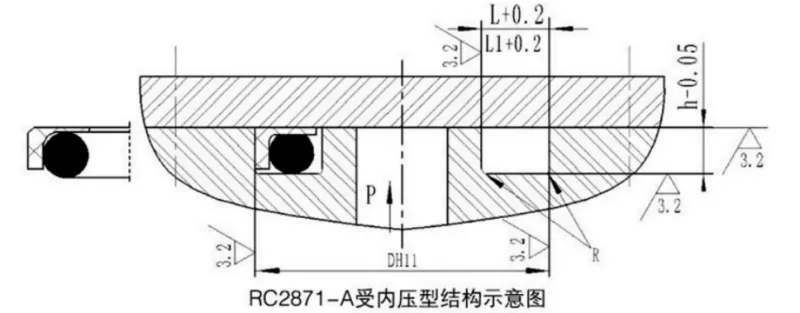

வெளிப்புற விட்டம் வரம்பு D H11 |
பள்ளம் ஆழம் h-0.05 |
பள்ளம் அகலம் L+0.2 |
பள்ளம் அகலம் L1 + 0.2 அழுத்தம் > 80 MPa |
மூலை ஆரம் Rmax |
ஓ-ரிங் கம்பி விட்டம் செய்ய |
|
12~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
அளவுரு வரம்பில் உள்ள அனைத்து விவரக்குறிப்புகளும் கிடைக்கின்றன.
|

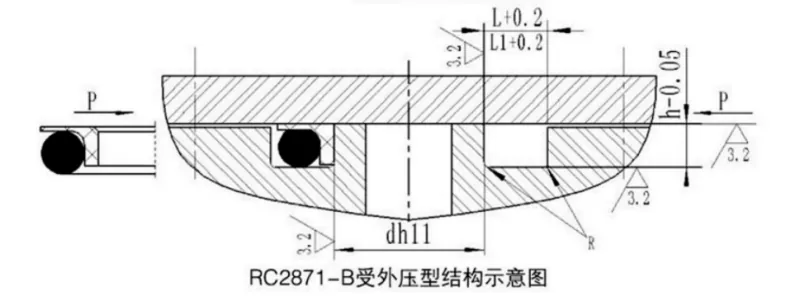

உள் விட்டம் வரம்பு dh11 |
பள்ளம் ஆழம் h-0.05 |
பள்ளம் அகலம் L+0.2 |
பள்ளம் அகலம் L1 + 0.2 அழுத்தம் > 80 MPa |
மூலை ஆரம் Rmax |
ஓ-ரிங் கம்பி விட்டம் செய்ய |
|
5~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
