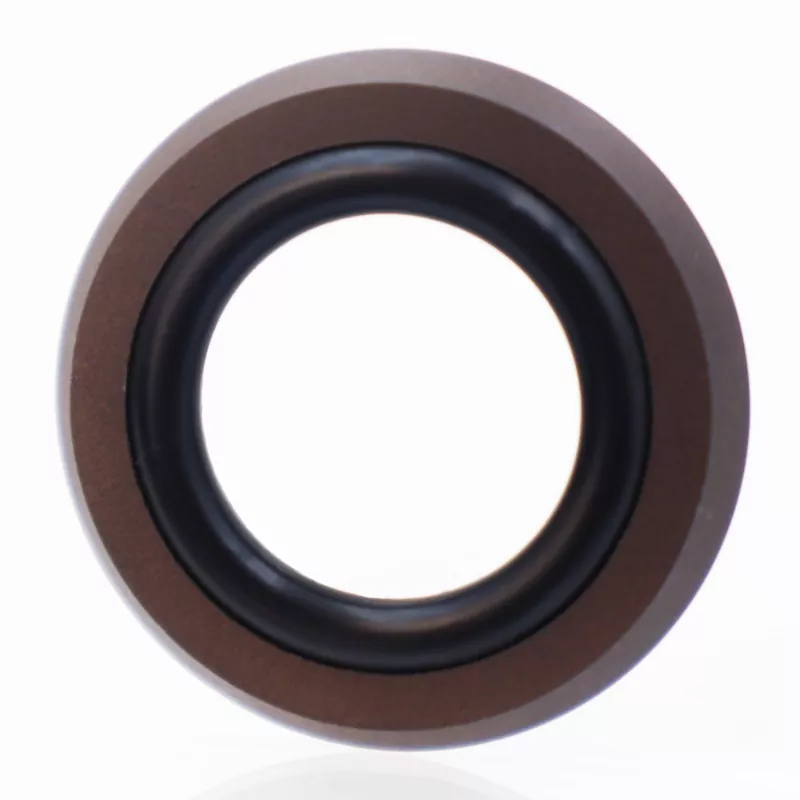

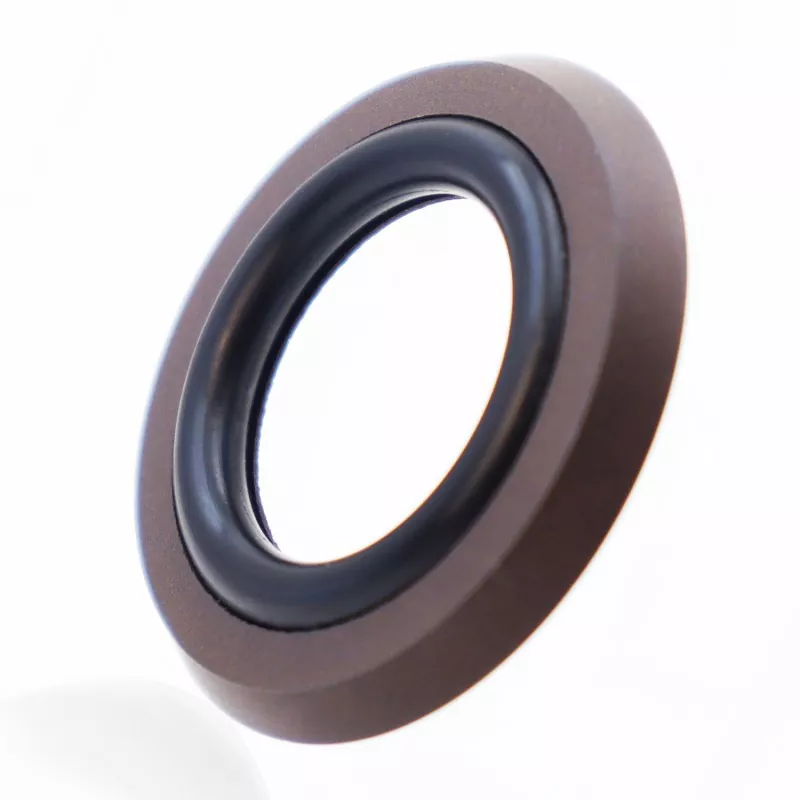

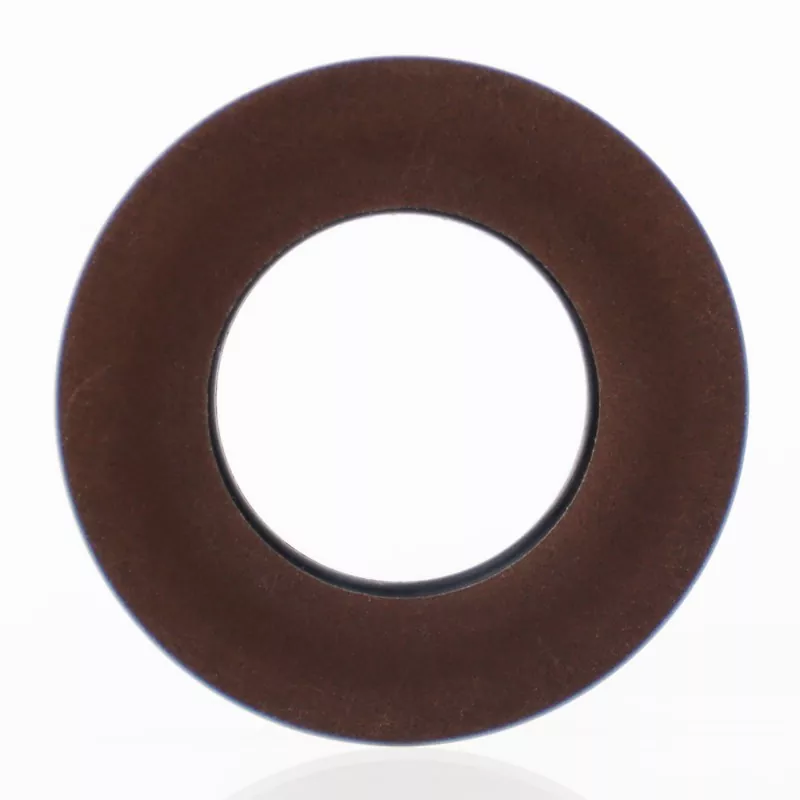

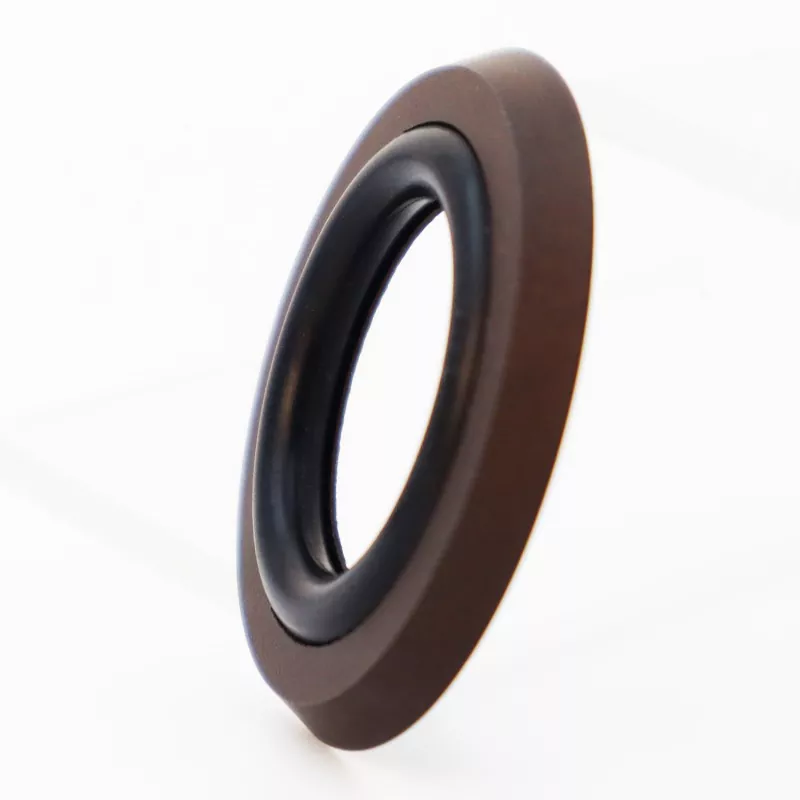

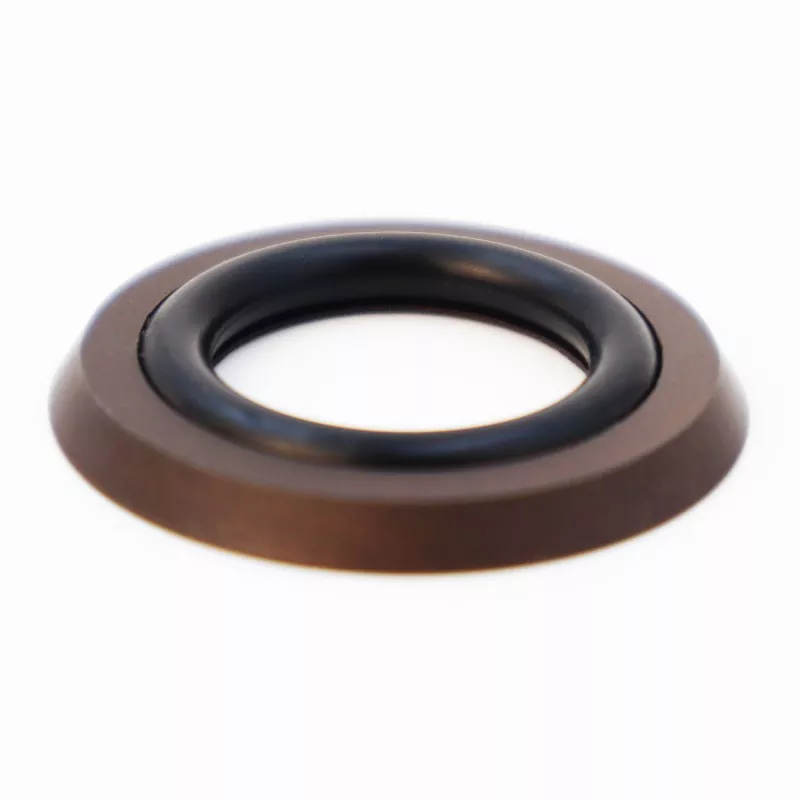

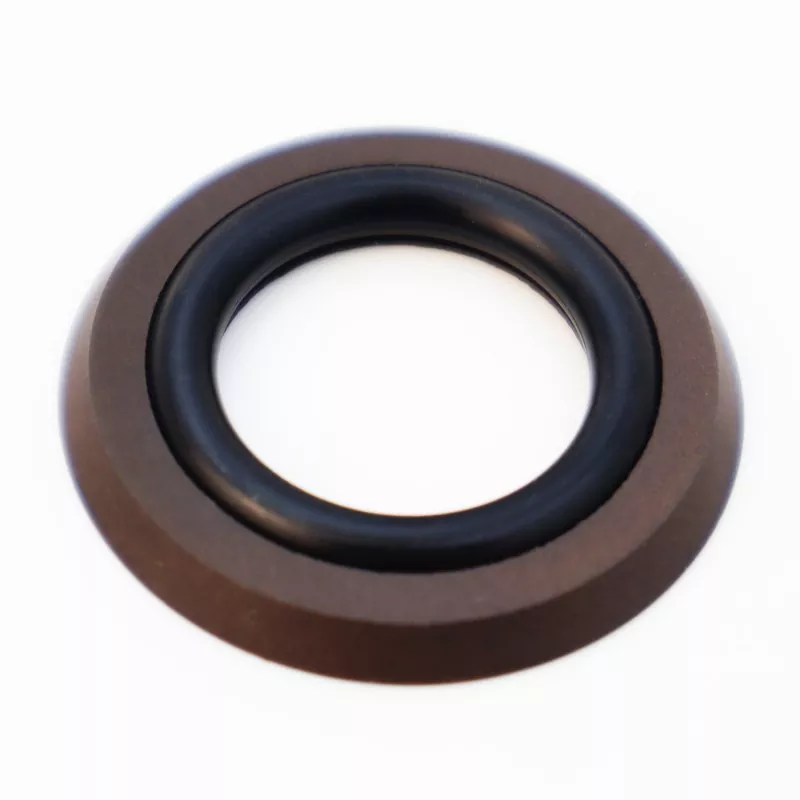

அச்சு கால் வகை ஒருங்கிணைந்த முத்திரை நிரப்பப்பட்ட PTFE மற்றும் ஒரு ரப்பர் O-வளையத்தால் செய்யப்பட்ட கால் வடிவ சீல் வளையத்தைக் கொண்டுள்ளது. இது அச்சு (இறுதி முகம்) மற்றும் விளிம்பு முத்திரைகள் போன்ற ஒரு திசை நிலையான சீல் பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது. முக்கிய அம்சங்களில் நீண்ட சேவை வாழ்க்கை, சிறந்த சீல் செயல்திறன், உயர் மற்றும் அதி-உயர் அழுத்தங்களுக்கு எதிர்ப்பு, மற்றும் குறைந்தபட்ச நிறுவல் இடம் தேவைப்படும் சிறிய வடிவமைப்பு ஆகியவை அடங்கும்; இது ஹைட்ராலிக் சீல் பயன்பாடுகளுக்கும் ஏற்றது. இரண்டு பதிப்புகளில் கிடைக்கிறது: RC2875-A (உள் அழுத்தத்திற்கு) மற்றும் RC2875-B (வெளிப்புற அழுத்தத்திற்கு).
அதன் சிறிய அமைப்பு குறுகிய நிறுவல் பள்ளங்களுக்கு பொருந்துகிறது, உபகரணங்கள் கசிவு அபாயத்தை கணிசமாகக் குறைக்கிறது. முழு அளவிலான விவரக்குறிப்புகள் கையிருப்பில் உள்ளன, மேலும் உலகளாவிய வாங்குபவர்களிடமிருந்து விசாரணைகள் மற்றும் மாதிரி ஆர்டர்களை நாங்கள் வரவேற்கிறோம்.
|
அழுத்தம் (MPa) |
வெப்பநிலை (°C) |
வேகம் (மீ/வி) |
நடுத்தர |
|
≤60 |
-35 முதல் +100 வரை (NBR O- வளையத்துடன்) |
≤6 |
கனிம அடிப்படையிலான ஹைட்ராலிக் எண்ணெய்கள், தீ-எதிர்ப்பு திரவங்கள் (HFA/HFB), நீர் போன்றவை. |
|
-20 முதல் +200 வரை (FKM O- வளையத்துடன்) |
இந்த முத்திரையானது மாற்றியமைக்கப்பட்ட PTFE முத்திரை வளையம் மற்றும் கால் வடிவ சுயவிவரம் மற்றும் O-வளையம் ஆகியவற்றைக் கொண்டுள்ளது. அழுத்தத்தின் கீழ், முத்திரையின் பிடிப்பு விசை அதிகரிக்கிறது-அதாவது அதிக அழுத்தம், சிறந்த சீல் செயல்திறன். ஸ்லைடு வளையத்தின் கால் வடிவ பக்க ஃபிளேன்ஜ் வடிவமைப்பிற்கு நன்றி, O-மோதிரம் வெளியேறுவதைத் தடுக்கிறது, இது முத்திரை உயர் மற்றும் அதி-உயர் அழுத்தங்களைத் தாங்க அனுமதிக்கிறது.
அளவுரு வரம்பில் உள்ள அனைத்து விவரக்குறிப்புகளும் கிடைக்கின்றன.
|

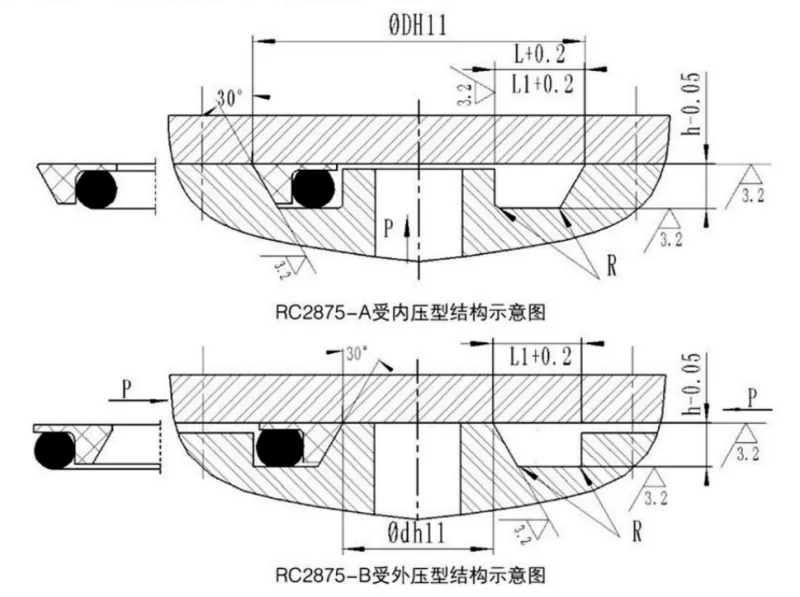

வெளிப்புற விட்டம் வரம்பு D H11 |
பள்ளம் ஆழம் h-0.05 |
பள்ளம் அகலம் L+0.2 |
பள்ளம் அகலம் L1 + 0.2 அழுத்தம் > 100 MPa |
மூலை ஆரம் Rmax |
ஓ-ரிங் கம்பி விட்டம் செய்ய |
|
17~50 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
51~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
அளவுரு வரம்பில் உள்ள அனைத்து விவரக்குறிப்புகளும் கிடைக்கின்றன.
|
உள் விட்டம் வரம்பு dh11 |
பள்ளம் ஆழம் h-0.05 |
பள்ளம் அகலம் L+0.2 |
பள்ளம் அகலம் L1 + 0.2 அழுத்தம் > 100 MPa |
மூலை ஆரம் Rmax |
ஓ-ரிங் கம்பி விட்டம் செய்ய |
|
5~40 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
41~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
