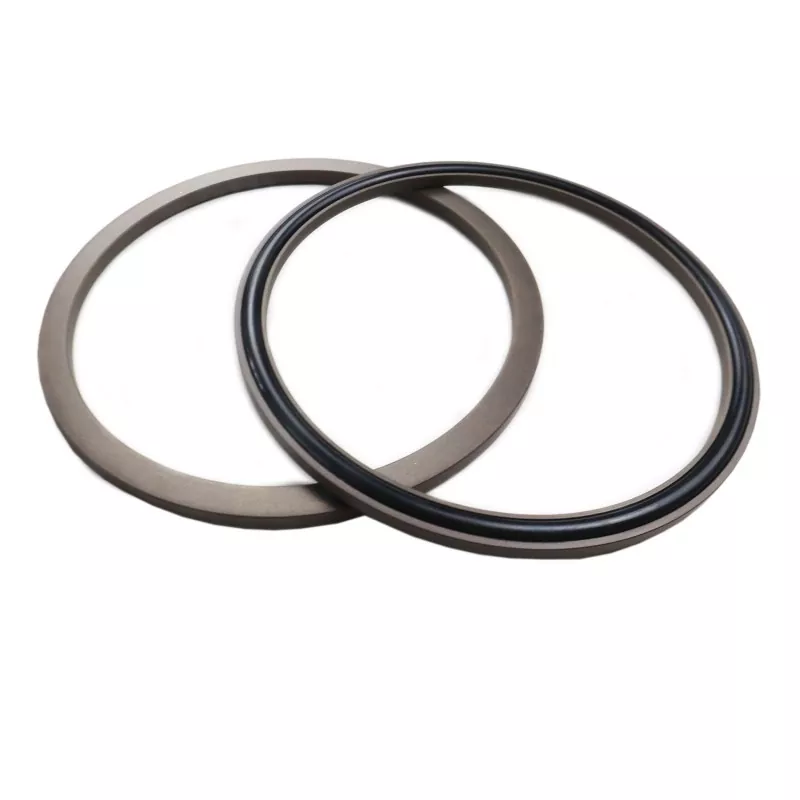

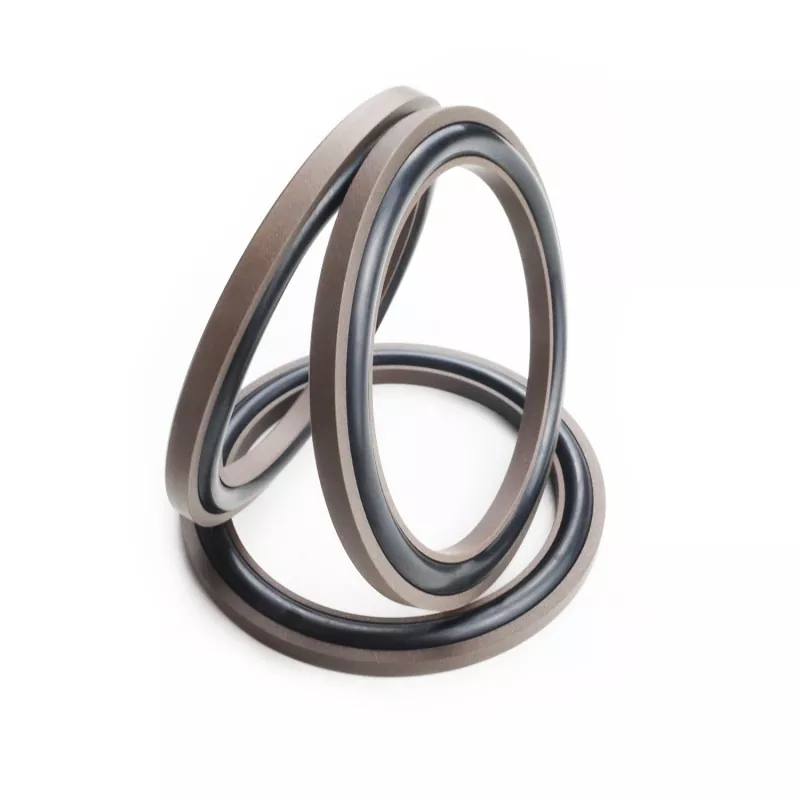

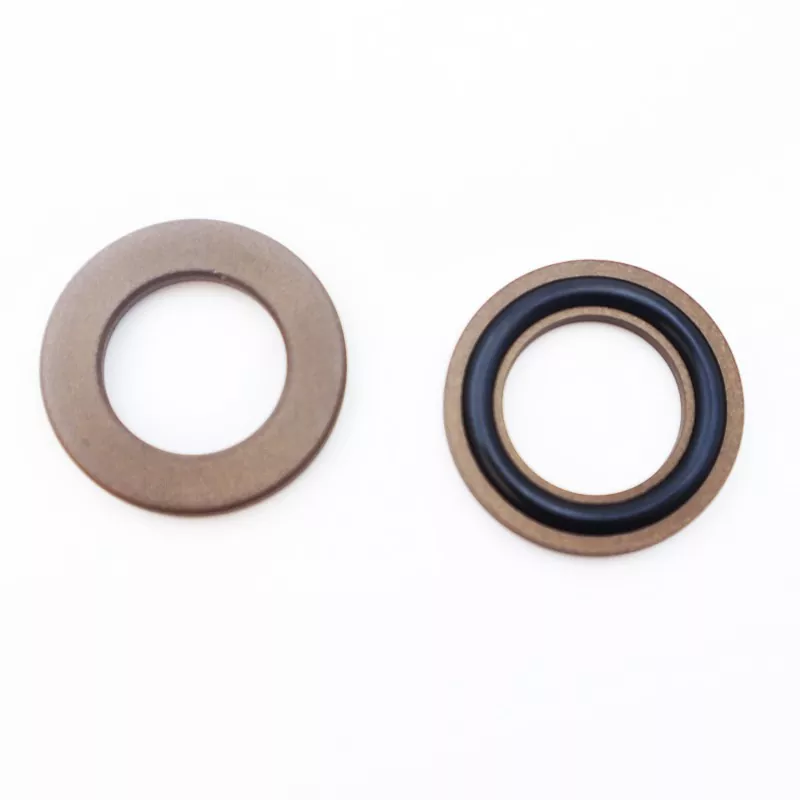

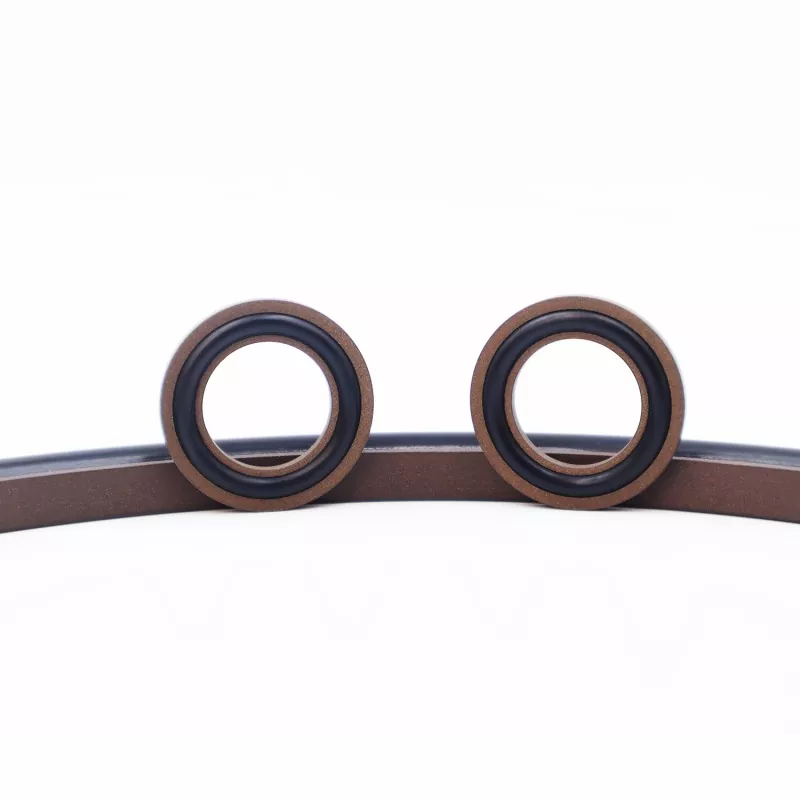

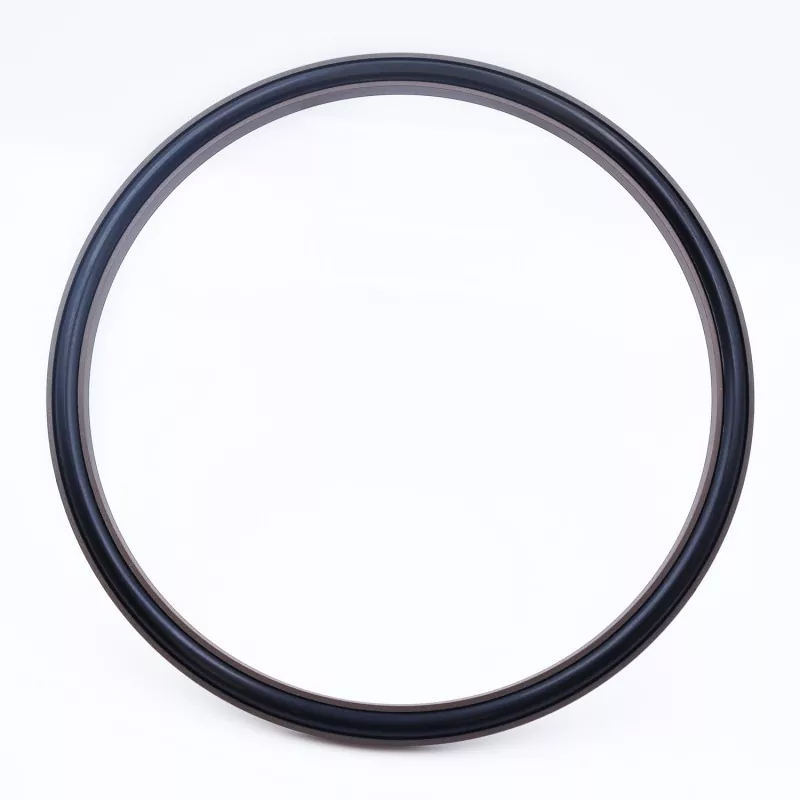

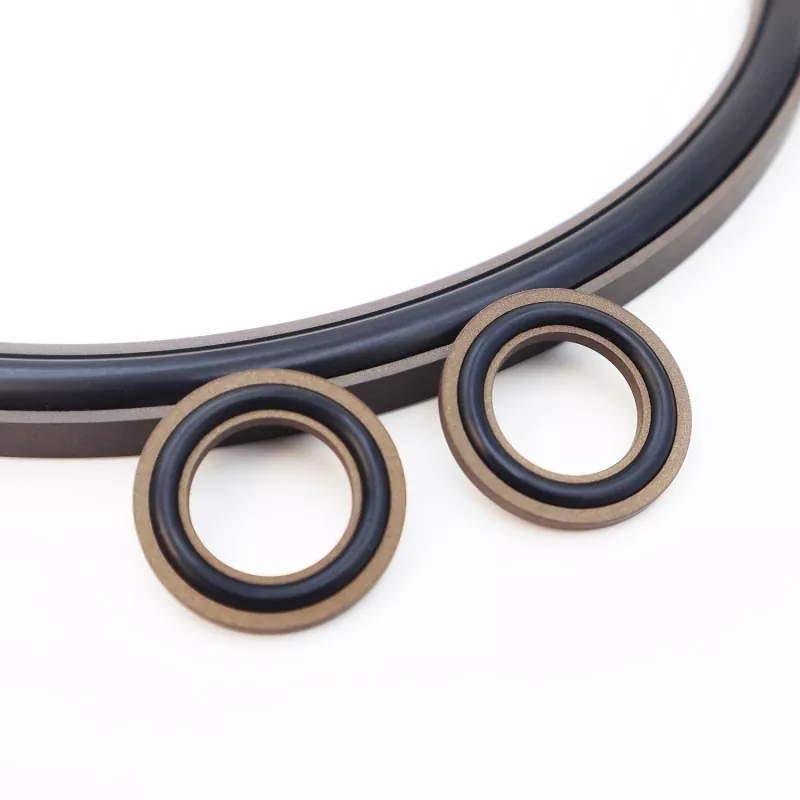

அச்சு C-வகை ஒருங்கிணைந்த முத்திரை

அச்சு நிலையான விளிம்பு சீல் தேவைகளுக்கு, Ruichen சீல் இருந்து RC2872 Axial C-வகை ஒருங்கிணைந்த முத்திரை விருப்பமான தேர்வாகும். வகை A (உள் அழுத்தம்) மற்றும் வகை B (வெளிப்புற அழுத்தம்) உள்ளமைவுகளில் கிடைக்கிறது, இது விளிம்பு முனைகளில் ஒரு திசை நிலையான சீல் பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது. அதன் இரட்டை-பக்க தக்கவைக்கும் விளிம்பு அமைப்பு O-ரிங் எக்ஸ்ட்ரூஷன் தோல்வியின் அபாயத்தை நீக்குகிறது, அதே நேரத்தில் உள்ளார்ந்த அழுத்தம்-ஆற்றல் சீல் செய்யும் பொறிமுறையானது சிறந்த அழுத்த எதிர்ப்பை உறுதி செய்கிறது, இது நீர்-அழுத்த சீல் தேவைகளுக்கு ஏற்றதாக அமைகிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

அச்சு C-வகை ஒருங்கிணைந்த முத்திரை நிரப்பப்பட்ட PTFE மற்றும் ஒரு ரப்பர் O-வளையத்தால் செய்யப்பட்ட C-வடிவ சீல் வளையத்தைக் கொண்டுள்ளது; இது அச்சு (முடிவு முகம்) மற்றும் விளிம்பு முத்திரைகள் போன்ற நிலையான சீல் பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது. முக்கிய அம்சங்களில் நீண்ட சேவை வாழ்க்கை, சிறந்த சீல் செயல்திறன், உயர் அழுத்த எதிர்ப்பு மற்றும் ஒரு சிறிய கட்டமைப்பு தடம் ஆகியவை அடங்கும்; இது ஹைட்ராலிக் சீல் பயன்பாடுகளுக்கும் ஏற்றது. இரண்டு பதிப்புகளில் கிடைக்கிறது: RC2872-A (உள் அழுத்தத்திற்கு) மற்றும் RC2872-B (வெளிப்புற அழுத்தத்திற்கு).

சிறிய வடிவமைப்பு வரையறுக்கப்பட்ட இடங்களில் நிறுவலை எளிதாக்குகிறது, நீண்ட கால செயல்பாட்டின் போது நம்பகமான சீல் மற்றும் நீட்டிக்கப்பட்ட சேவை வாழ்க்கையை உறுதி செய்கிறது. தொழில்நுட்பத் தேர்வு, விலை விசாரணைகள் மற்றும் மொத்தமாக ஆர்டர் செய்தல் உள்ளிட்ட உலகளாவிய வாங்குபவர்களுக்கு வழங்கப்படும் சேவைகளுடன் முழு அளவிலான விவரக்குறிப்புகள் கையிருப்பில் உள்ளன.

பொருந்தக்கூடிய இயக்க நிலைமைகள்

அழுத்தம் (MPa)	வெப்பநிலை (°C)	வேகம் (மீ/வி)	நடுத்தர
≤100	-35 முதல் +100 வரை (NBR O- வளையத்துடன்)	-	ஹைட்ராலிக் எண்ணெய், குழம்பு, தண்ணீர் போன்றவை.
	-20 முதல் +200 வரை (FKM O- வளையத்துடன்)

கொள்கை மற்றும் பயன்பாடு

இந்த முத்திரை C-வடிவ PTFE சீல் வளையம் மற்றும் O-வளையத்தைக் கொண்டுள்ளது; O-வளையம் முன் சுருக்கத்தை வழங்குகிறது, இது ஒரு முத்திரையை அடைவதற்கு தேவையான கிளாம்பிங் சக்தியை உருவாக்குகிறது. அழுத்தத்தின் கீழ், இந்த கிளாம்பிங் விசை அதிகரிக்கிறது - அதாவது அழுத்தம் அதிகரிக்கும் போது முத்திரை சிறப்பாக செயல்படுகிறது. ஸ்லிப்பர் மோதிரத்தின் இரட்டை விளிம்பு வடிவமைப்பிற்கு நன்றி, O-வளையம் வெளியேற்றப்படுவதைத் தடுக்கிறது, இது முத்திரை உயர் அழுத்தத்தைத் தாங்க அனுமதிக்கிறது.

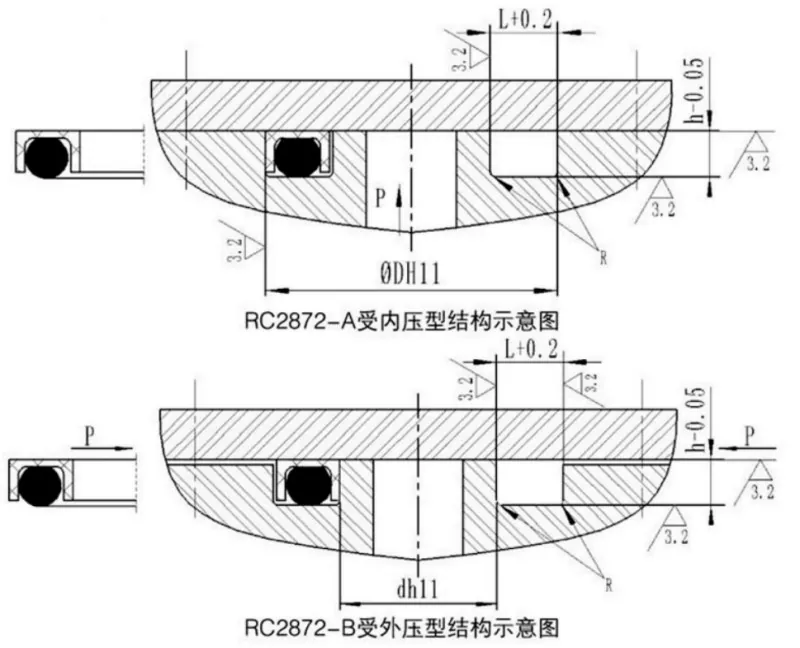

Axial C-Type Combined Seal

விவரக்குறிப்புகள் அட்டவணை

1. RC2872-A உள் அழுத்தம்-எதிர்ப்பு வகை விவரக்குறிப்புகள் அட்டவணை

அளவுரு வரம்பில் உள்ள அனைத்து விவரக்குறிப்புகளும் கிடைக்கின்றன.

வெளிப்புற விட்டம் வரம்பு D H11	பள்ளம் ஆழம் h-0.05	பள்ளம் அகலம் L+0.2	மூலை ஆரம் Rmax	ஓ-ரிங் கம்பி விட்டம் செய்ய
15~30	2.35	5.5	0.4	2.65
31~50	3.10	6.6	0.4	3.55
51~127	4.65	9.6	0.5	5.30
128~499	6.25	11.7	0.6	7.00
500~1600	7.5	13.6	0.7	8.60

2. RC2872-B வெளிப்புற அழுத்தம் வகை: விவரக்குறிப்புகள் அட்டவணை

அளவுரு வரம்பில் உள்ள அனைத்து விவரக்குறிப்புகளும் கிடைக்கின்றன.

உள் விட்டம் வரம்பு d h11	பள்ளம் ஆழம் h-0.05	பள்ளம் அகலம் L+0.2	மூலை ஆரம் Rmax	ஓ-ரிங் கம்பி விட்டம் செய்ய
5~30	2.35	5.5	0.4	2.65
31~50	3.10	6.6	0.4	3.55
51~127	4.65	9.6	0.5	5.30
128~499	6.25	11.7	0.6	7.00
500~1600	7.5	13.6	0.7	8.60
