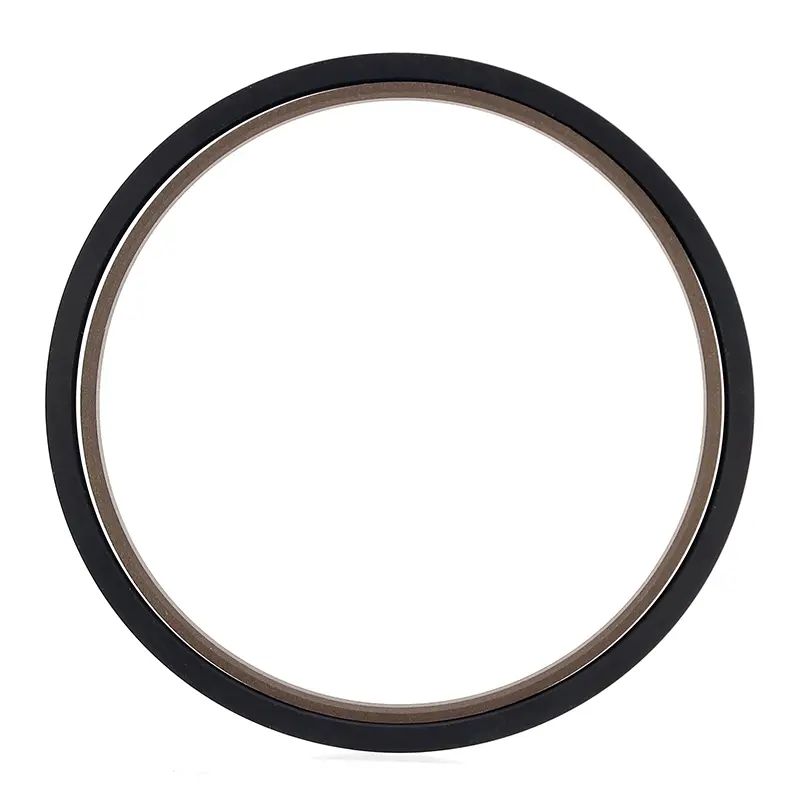

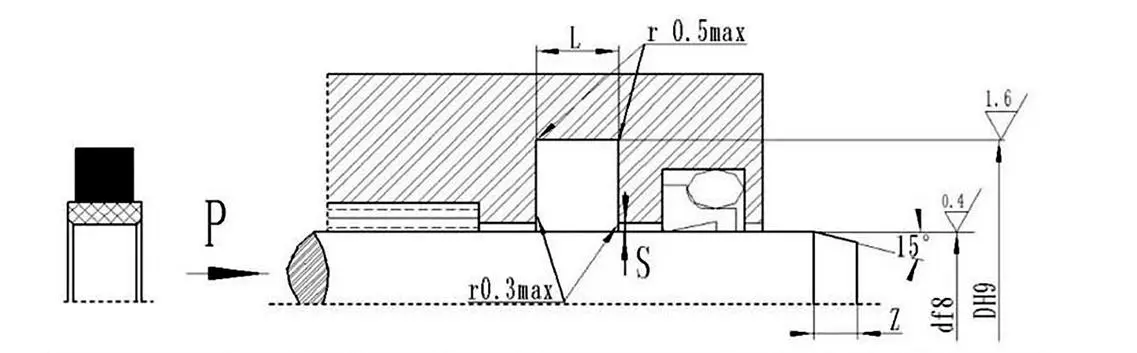

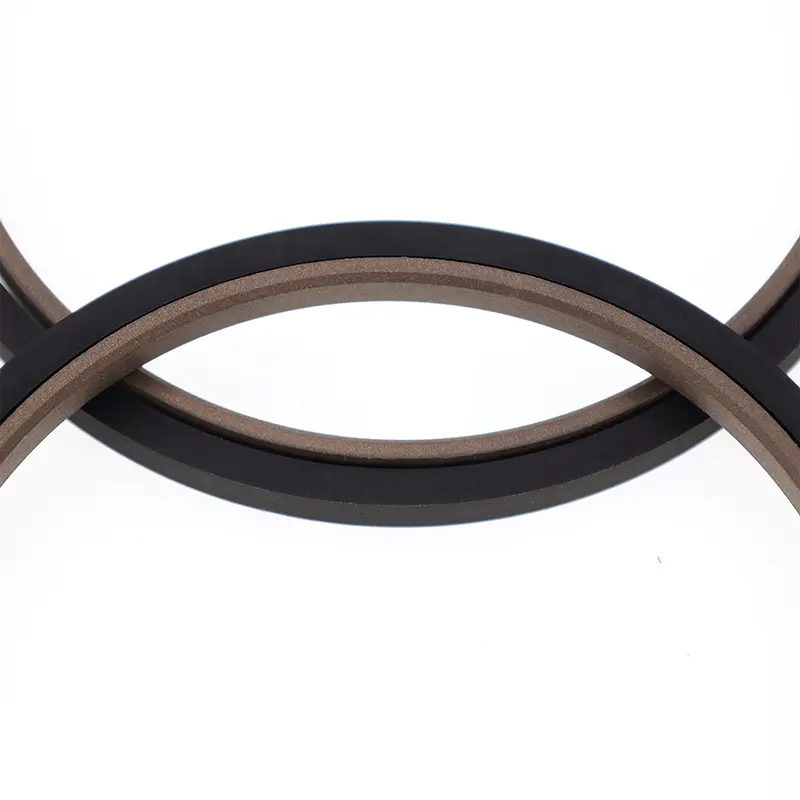

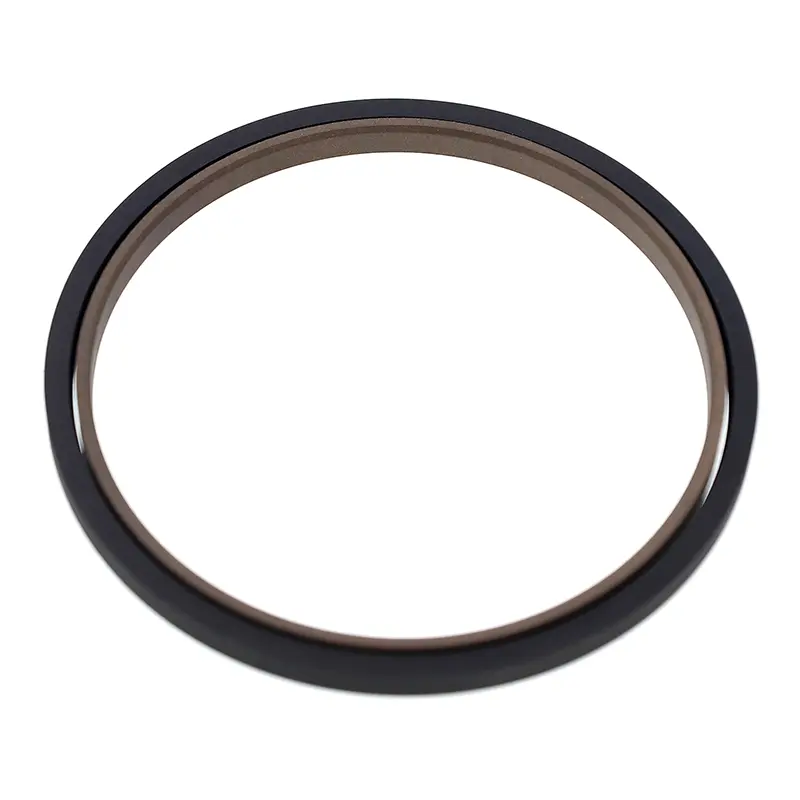

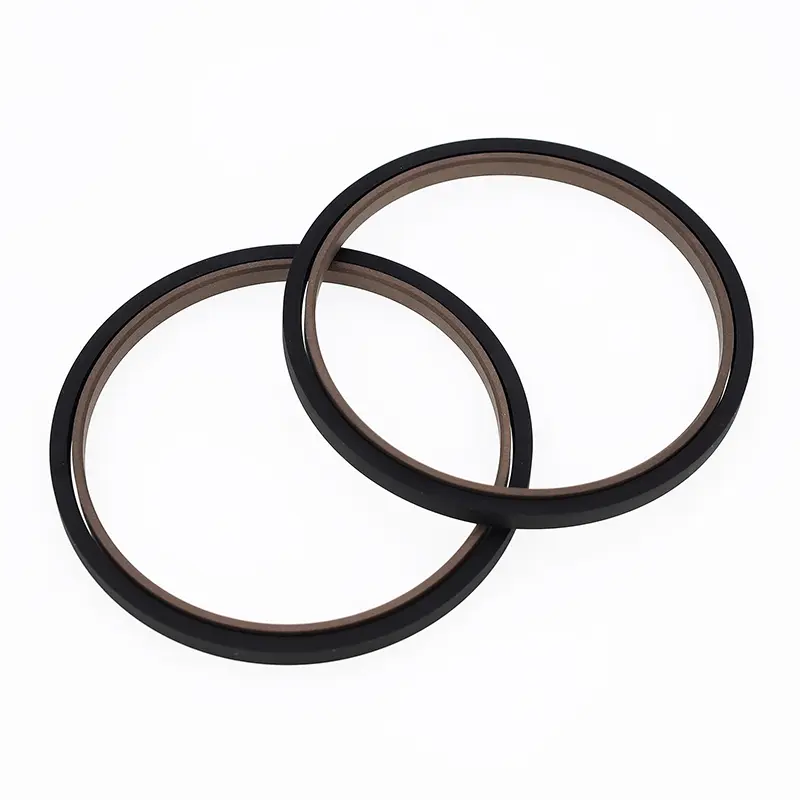

பிஸ்டன் கம்பிகளுக்கான செவ்வக கலவை முத்திரையானது PTFE-நிரப்பப்பட்ட செவ்வக சீல் வளையம் மற்றும் ஒரு செவ்வக ரப்பர் வளையம் ஆகியவற்றைக் கொண்டுள்ளது. இது ஹைட்ராலிக் மற்றும் நியூமேடிக் பயன்பாடுகளில் இருதரப்பு அழுத்தம் சீல் செய்வதற்கு ஏற்றது. செவ்வக வளையமானது ரேடியல் விசையை வழங்குகிறது மற்றும் முத்திரை மோதிர உடைகளுக்கு ஈடுசெய்கிறது. தடி விட்டம் 30mm க்கும் குறைவாக இருந்தால், ஒரு பிளவு (திறந்த) பள்ளம் வடிவமைப்பு பயன்படுத்தப்பட வேண்டும்.
அம்சங்கள்:
1. குறைந்த உராய்வு, குறைந்த தொடக்க எதிர்ப்பு, மென்மையான இயக்கம், சமமான மாறும் மற்றும் நிலையான உராய்வு, மற்றும் க்ரீப் இல்லை;
2. ஹைட்ராலிக் மற்றும் நியூமேடிக் பயன்பாடுகளுக்கான இரட்டை-நோக்கு முத்திரை, இருதரப்பு அழுத்தம் சீல் செய்வதற்கு ஏற்றது;
3. நீண்ட சேவை வாழ்க்கை, எண்ணெய் இல்லாத லூப்ரிகேஷனுக்கு ஏற்றது;
4. எளிதான நிறுவல் மற்றும் பராமரிப்புக்கான சிறிய வடிவமைப்பு.
பொருந்தக்கூடிய செயல்பாட்டு நிபந்தனைகள் (அதிக மதிப்புகள் ஒரே நேரத்தில் தோன்றக்கூடாது)
|
அழுத்தம் Mpa |
வெப்பநிலை ℃ |
வேகம் மீ/வி |
நடுத்தர |
வெளியேற்ற இடைவெளி எஸ்அதிகபட்சம் |
|
≤40 |
-35~+100 (பொருந்தும் செவ்வக வளையம் NBR) |
≤4 |
கனிம அடிப்படையிலான ஹைட்ராலிக் எண்ணெய், சுடர் எதிர்ப்பு திரவம் (HFA/HFB), நீர், வாயு போன்றவை. |
0.4 (＜25MPA) |
|
-20~+200 (செவ்வக வளையம் FKM பொருந்தும்) |
0.2 (40MPA) |
பொருள் தேர்வு
1. கிடைக்கக்கூடிய செவ்வகப் பொருட்கள்: R01 நைட்ரைல் ரப்பர் (NBR), RO2 fluororubber (FKM) போன்றவை.
2. சீல் வளைய பொருட்கள்: PTFE2, PTFE3, PTFE4 (பொருள் விளக்கத்தைப் பார்க்கவும்).
வரிசைப்படுத்தும் எடுத்துக்காட்டு
ஆர்டர் மாடல் SPN-d*DL-PTFE3-R01: கம்பி விட்டம்*பள்ளம் கீழ் விட்டம்*பள்ளம் அகலம்
SPN மாடல் PTFE3 - மாற்றியமைக்கப்பட்ட PTFE மெட்டீரியல் குறியீடு R01 - செவ்வக வளையப் பொருள் குறியீடு
