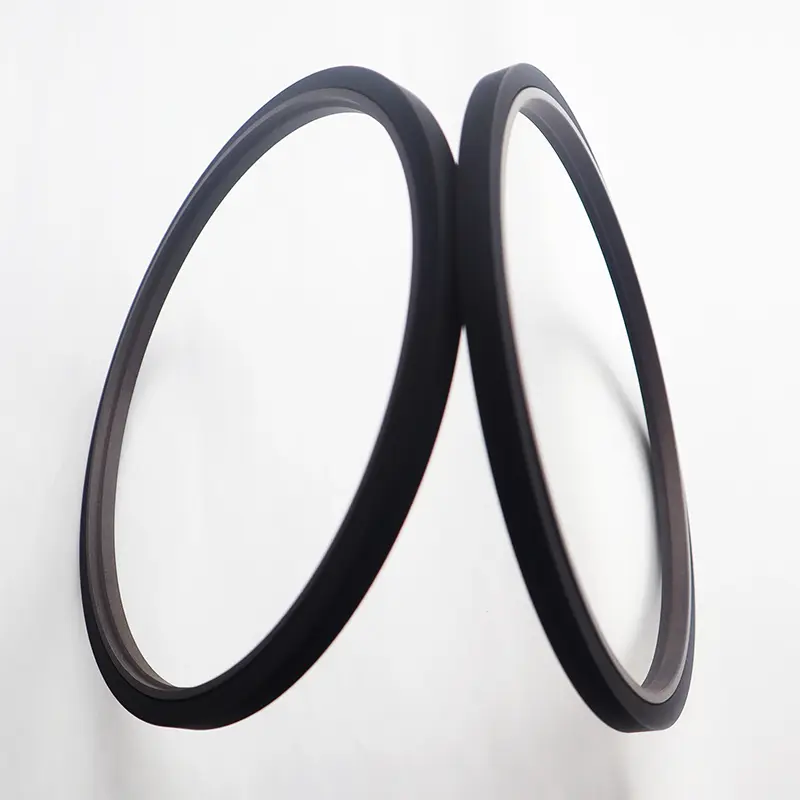

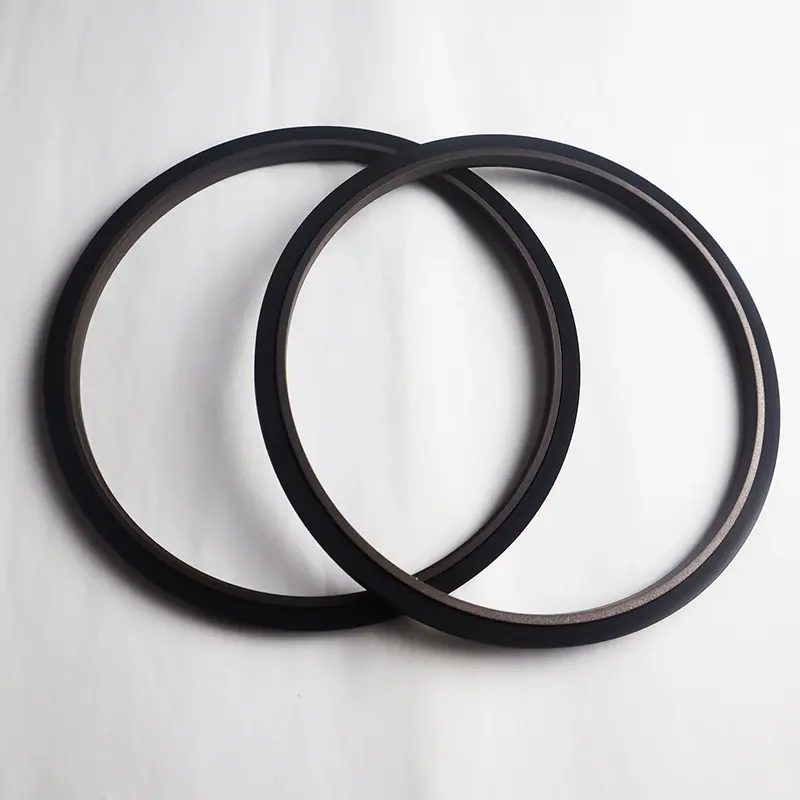

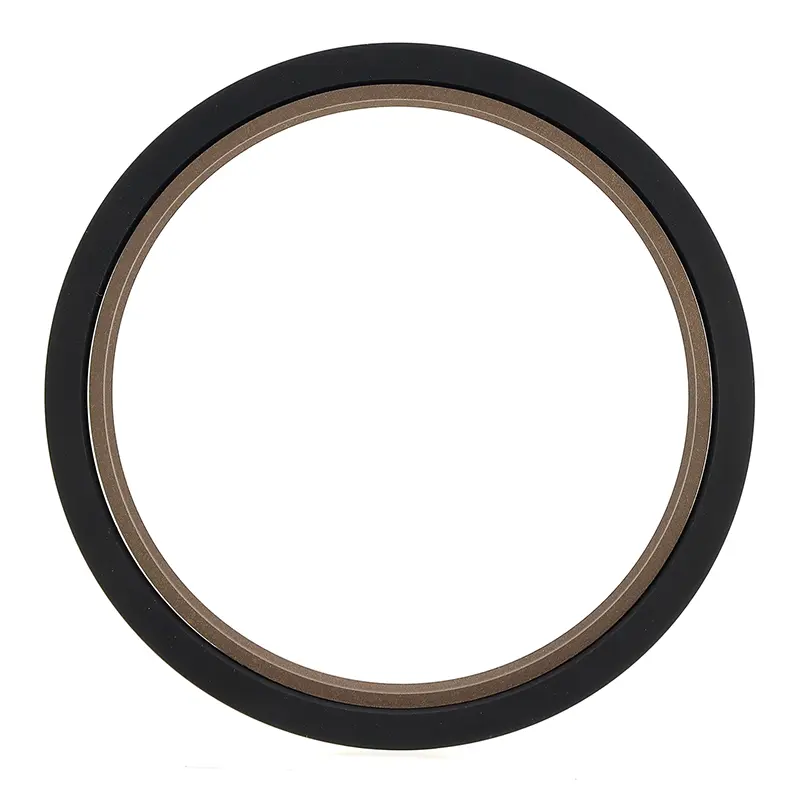

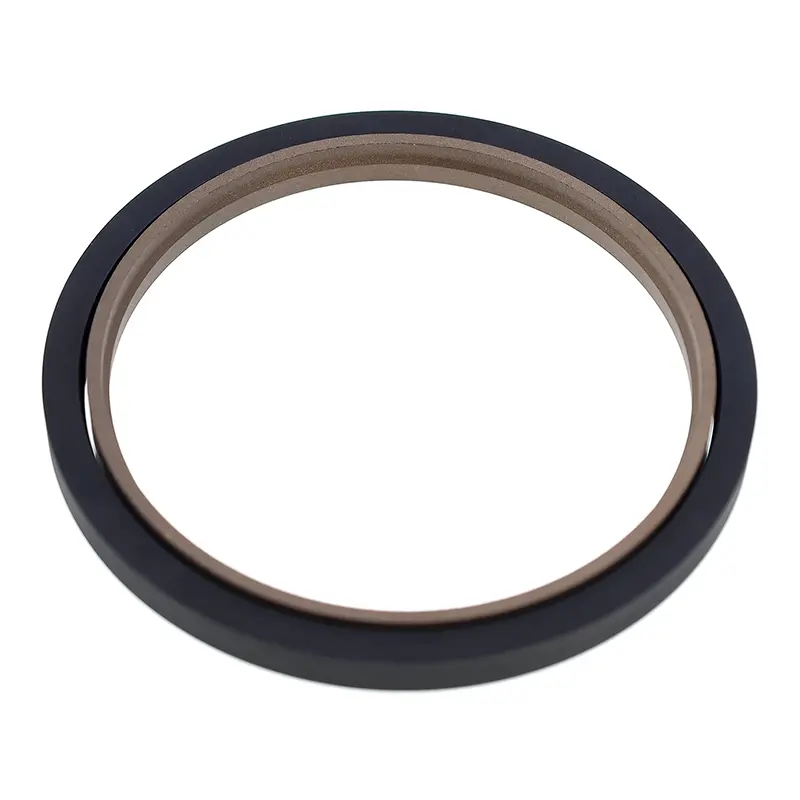

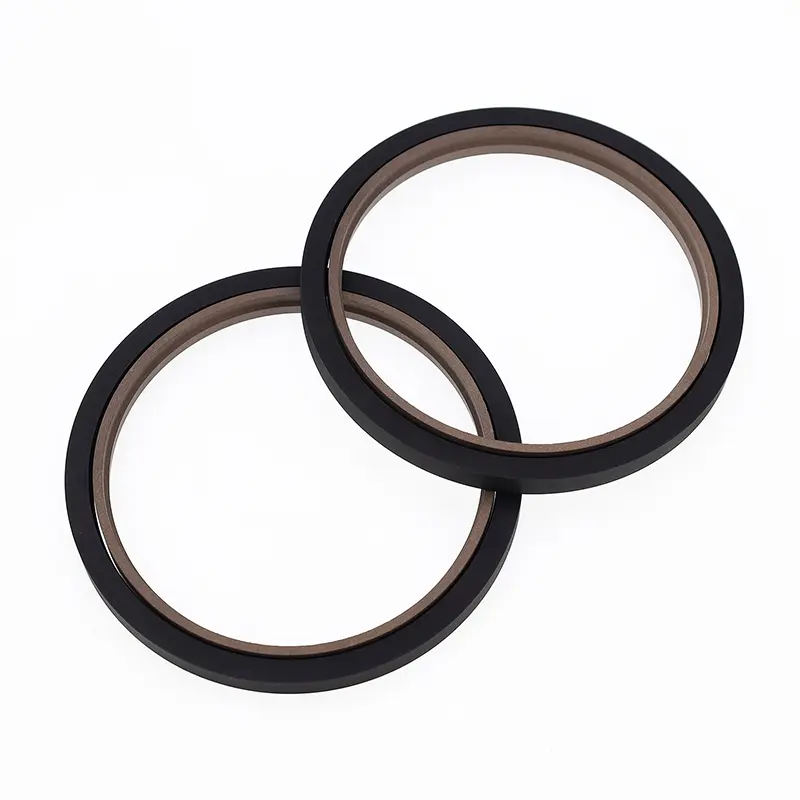

ஹெவி-டூட்டி பிஸ்டன் ராட் படி முத்திரைகள் (படி முத்திரைகள்) PTFE-நிரப்பப்பட்ட படி முத்திரை வளையம் மற்றும் ஒரு செவ்வக ரப்பர் வளையம் ஆகியவற்றைக் கொண்டிருக்கும். அவை பரஸ்பர ஹைட்ராலிக் பயன்பாடுகளில் ஒரு திசை அழுத்தம் சீல் செய்வதற்கு ஏற்றது. செவ்வக வளையமானது ரேடியல் விசையை வழங்குகிறது மற்றும் முத்திரை மோதிர உடைகளுக்கு ஈடுசெய்கிறது. அவை பொதுவாக வழிகாட்டி வளையத்துடன் இணைந்து பயன்படுத்தப்படுகின்றன. பிளவு (திறந்த) பள்ளங்கள் தடி விட்டம் 30 மிமீ குறைவாக பயன்படுத்தப்பட வேண்டும். அவை பொதுவாக கனரக ஹைட்ராலிக் உபகரணங்களில் பயன்படுத்தப்படுகின்றன.
அம்சங்கள்:
1. குறைந்த உராய்வு, குறைந்த தொடக்க எதிர்ப்பு, மென்மையான இயக்கம், சமமான மாறும் மற்றும் நிலையான உராய்வு, மற்றும் க்ரீப் இல்லை;
2. அழுத்தம் மற்றும் கடுமையான நிலைமைகளின் கீழ் உயர் அழுத்த நிலைத்தன்மை;
3. நீண்ட சேவை வாழ்க்கை, எண்ணெய் இல்லாத முத்திரைகளுக்கு ஏற்றது;
4. நீர் போன்ற குறைந்த-பாகுத்தன்மை கொண்ட ஊடகங்களை மூடுவதற்கு ஏற்றது.
பொருந்தக்கூடிய செயல்பாட்டு நிபந்தனைகள் (அதிக மதிப்புகள் ஒரே நேரத்தில் தோன்றக்கூடாது)
|
அழுத்தம் Mpa |
வெப்பநிலை ℃ |
வேகம் மீ/வி |
நடுத்தர |
|
≤60 |
-35~+100 (பொருத்தமான O-ரிங் NBR) |
≤6 |
கனிம அடிப்படையிலான ஹைட்ராலிக் எண்ணெய், சுடர் தடுப்பு திரவம் (HFA/HFB), நீர் போன்றவை. |
|
-20~+200 (பொருத்தமான O-ரிங் FKM) |
பொருள் தேர்வு
1. கிடைக்கும் செவ்வக வளையப் பொருட்கள்: R01 நைட்ரைல் ரப்பர் (NBR), R02 ஃப்ளோரூரப்பர் (FKM) போன்றவை.
2. சீல் வளைய பொருட்கள்: PTFE2, PTFE3, PTFE4, PU, முதலியன (பொருள் விளக்கத்தைப் பார்க்கவும்).
வரிசைப்படுத்தும் எடுத்துக்காட்டு
ஆர்டர் மாடல்: RC12 - 40 x 55 x 7.5 mm - PTFE3 - RO1 மாடல் - ராட் விட்டம் x க்ரூவ் விட்டம் x க்ரூவ் அகலம்; PTFE3 - மாற்றியமைக்கப்பட்ட PTFE பொருள் குறியீடு; R01 - செவ்வக வளையப் பொருள் குறியீடு
