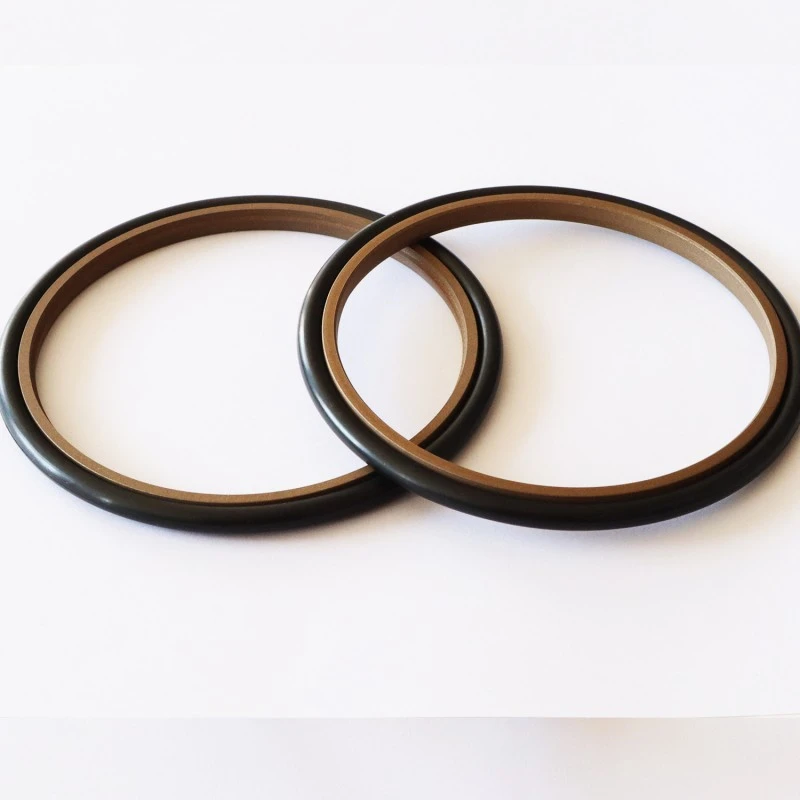

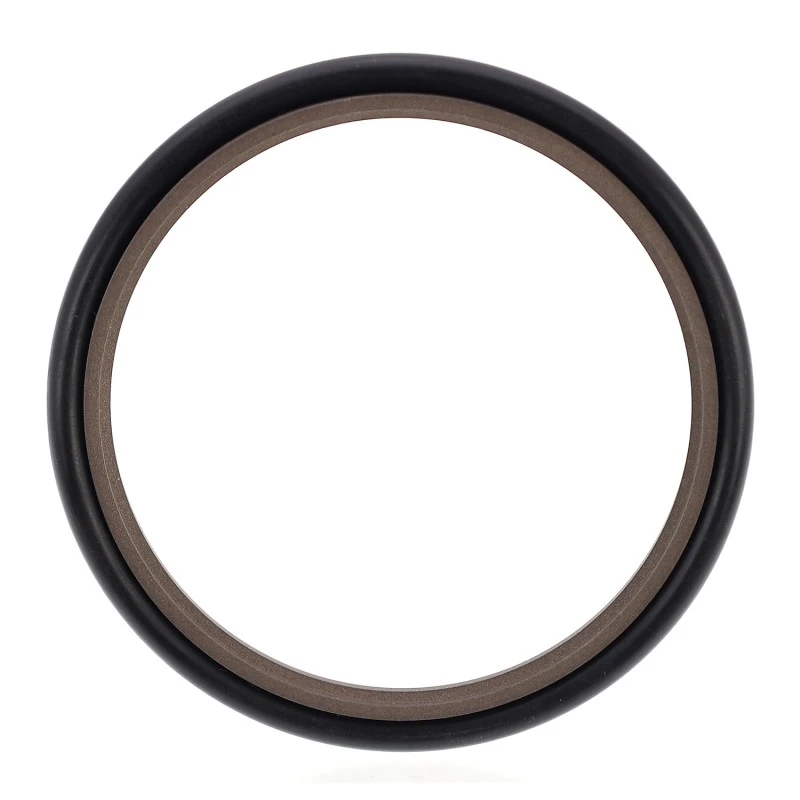

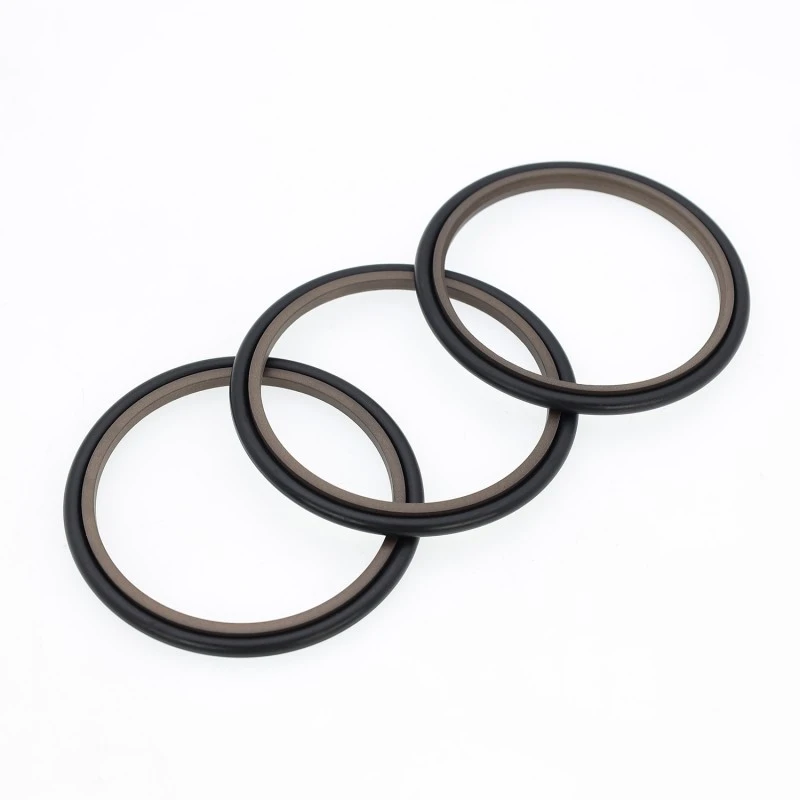

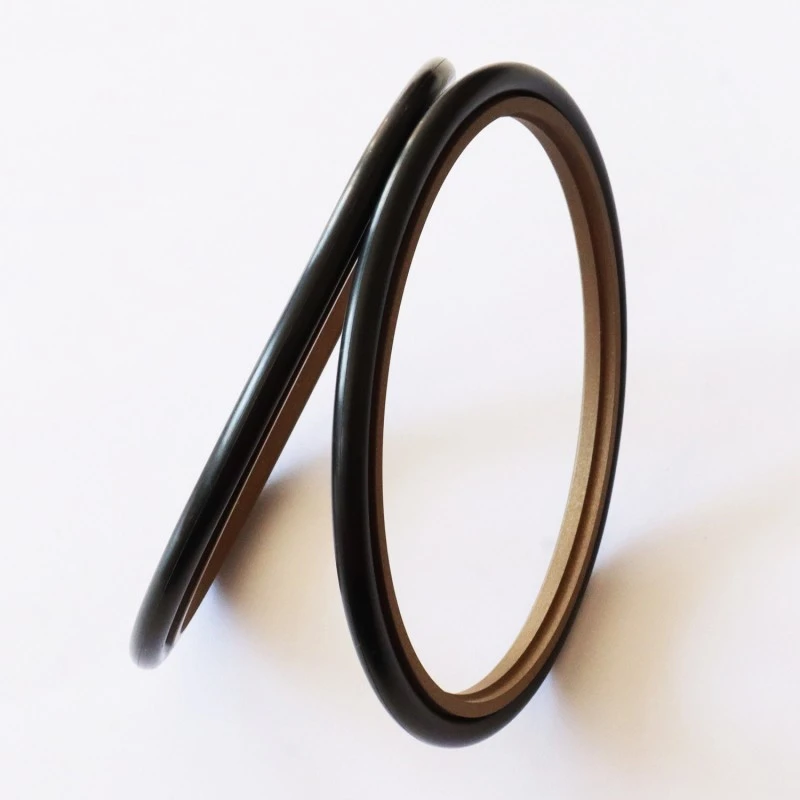

ஸ்டெப் சீல் என்பது PTFE-நிரப்பப்பட்ட ஸ்டெப் சீல் ரிங் மற்றும் ஓ-ரிங் ஆகியவற்றைக் கொண்டுள்ளது. ஓ-மோதிரம் ரேடியல் விசையை வழங்குகிறது மற்றும் முத்திரை மோதிர உடைகளுக்கு ஈடுசெய்கிறது. இது பொதுவாக வழிகாட்டி வளையத்துடன் இணைந்து பயன்படுத்தப்படுகிறது. தடி விட்டம் 30mm க்கும் குறைவாக இருந்தால், ஒரு பிளவு (திறந்த) பள்ளம் வடிவமைப்பு பயன்படுத்தப்பட வேண்டும்.
அம்சங்கள்:
1. குறைந்த உராய்வு, குறைந்த தொடக்க எதிர்ப்பு, மென்மையான இயக்கம், சமமான மாறும் மற்றும் நிலையான உராய்வு, மற்றும் க்ரீப் இல்லை;
2. அழுத்தம் மற்றும் கடுமையான நிலைமைகளின் கீழ் உயர் அழுத்த நிலைத்தன்மை;
3. நீண்ட சேவை வாழ்க்கை, எண்ணெய் இல்லாத லூப்ரிகேஷன் முத்திரைகளுக்கு ஏற்றது;
4. நீர் போன்ற குறைந்த-பாகுத்தன்மை கொண்ட ஊடகங்களை மூடுவதற்கு ஏற்றது;
பொருந்தக்கூடிய செயல்பாட்டு நிபந்தனைகள் (அதிக மதிப்புகள் ஒரே நேரத்தில் தோன்றக்கூடாது)
|
அழுத்தம் Mpa |
வெப்பநிலை ℃ |
வேகம் மீ/வி |
நடுத்தர |
|
≤60 |
-35~+100 (பொருத்தமான O-ரிங் NBR) |
≤6 |
கனிம அடிப்படையிலான ஹைட்ராலிக் எண்ணெய், சுடர் தடுப்பு திரவம் (HFA/HFB), நீர் போன்றவை. |
|
-20~+200 (பொருத்தமான O-ரிங் FKM) |
பொருள் தேர்வு
1. ஓ-ரிங் பொருட்கள் கிடைக்கின்றன: R01 நைட்ரைல்-பியூடாடின் ரப்பர் (NBR), RO2 ஃப்ளூரோரப்பர் (FKM) போன்றவை.
2. சீல் ரிங் பொருட்கள்: PTFE2, PTFE3, PTFE4, PU, முதலியன.
வரிசைப்படுத்தும் எடுத்துக்காட்டு
ஆர்டர் மாடல்: RC11-40x55.1x6.3-PTFE3-R01

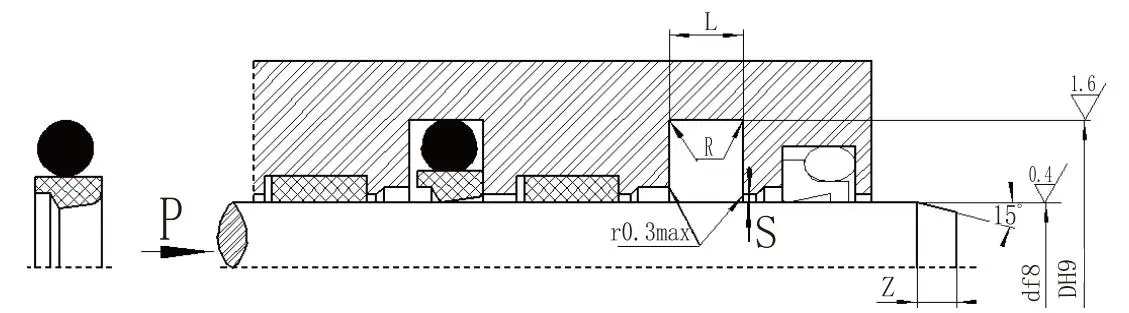

ஆர்டர் மாடல்: RC11-B-40x55.1x6.3-PTFE3-RO2 மாதிரி: கம்பி விட்டம் x பள்ளம் விட்டம் x க்ரூவ் அகலம் PTFE3 (மாற்றியமைக்கப்பட்ட PTFE) பொருள் குறியீடு: R01, R02 - O-ரிங் பொருள் குறியீடு
