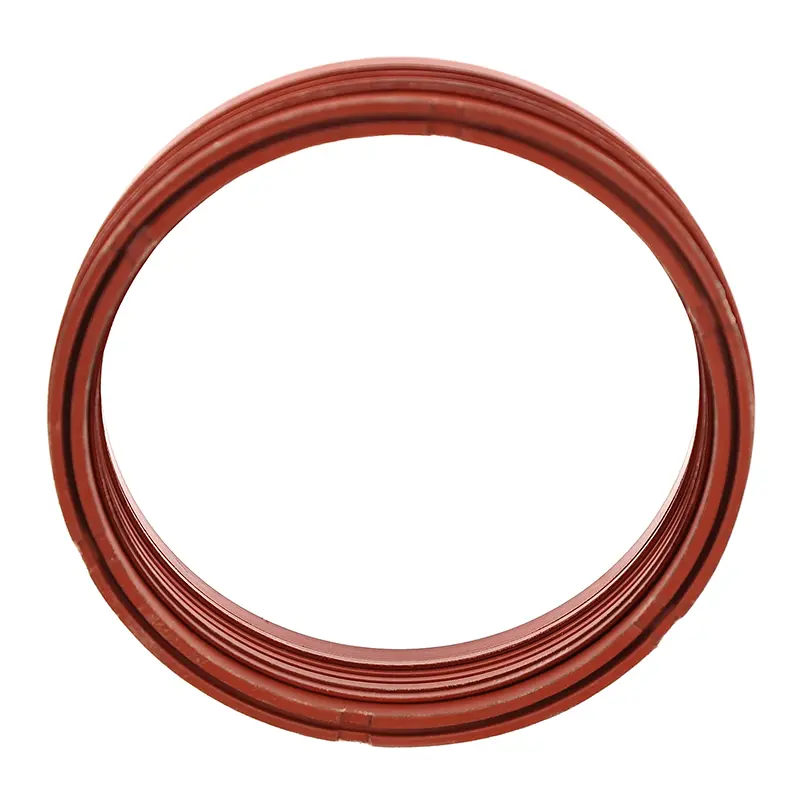

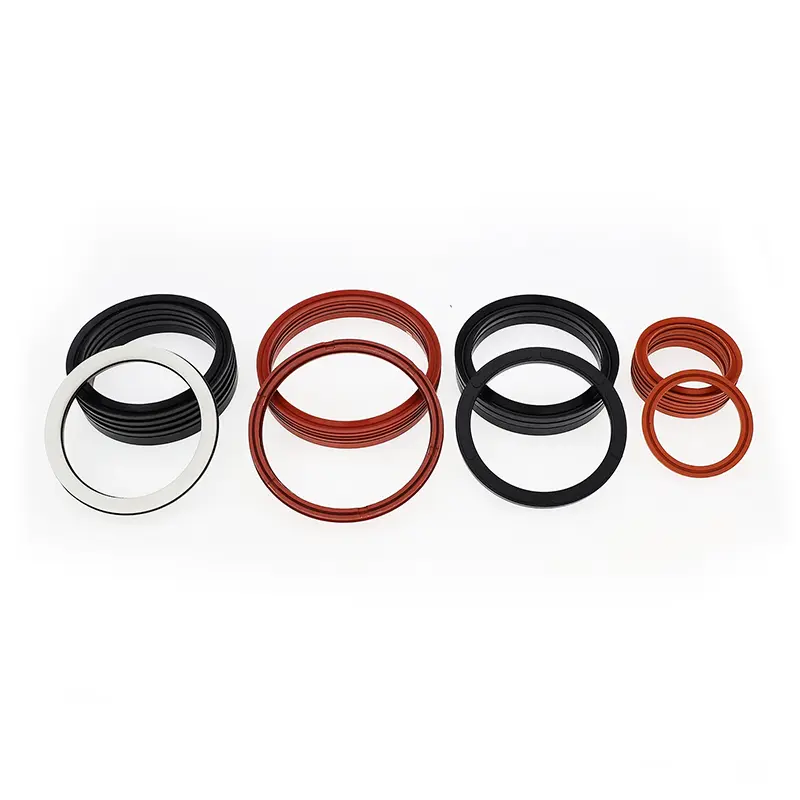

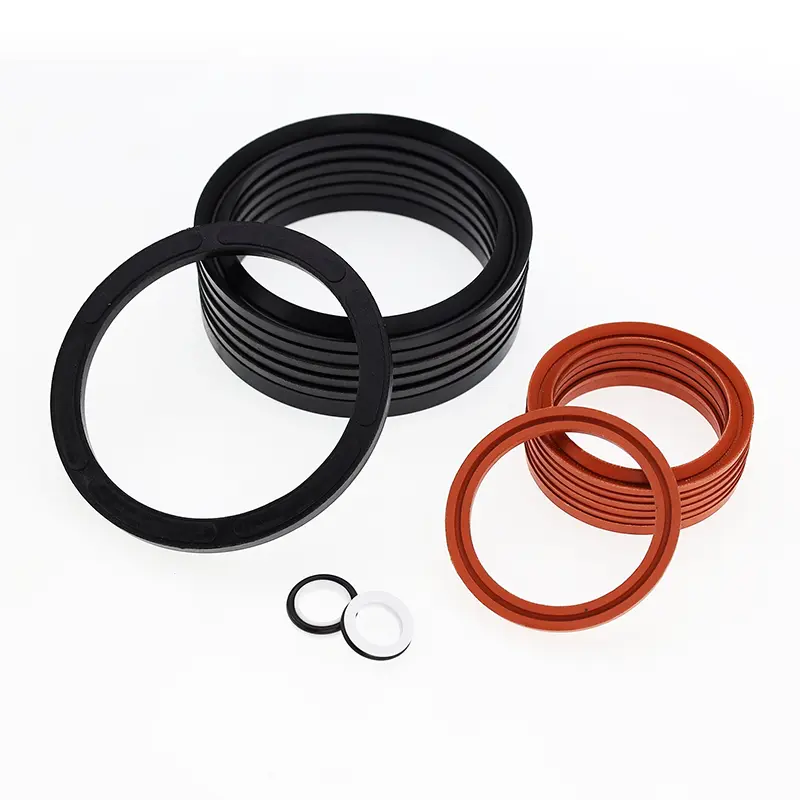

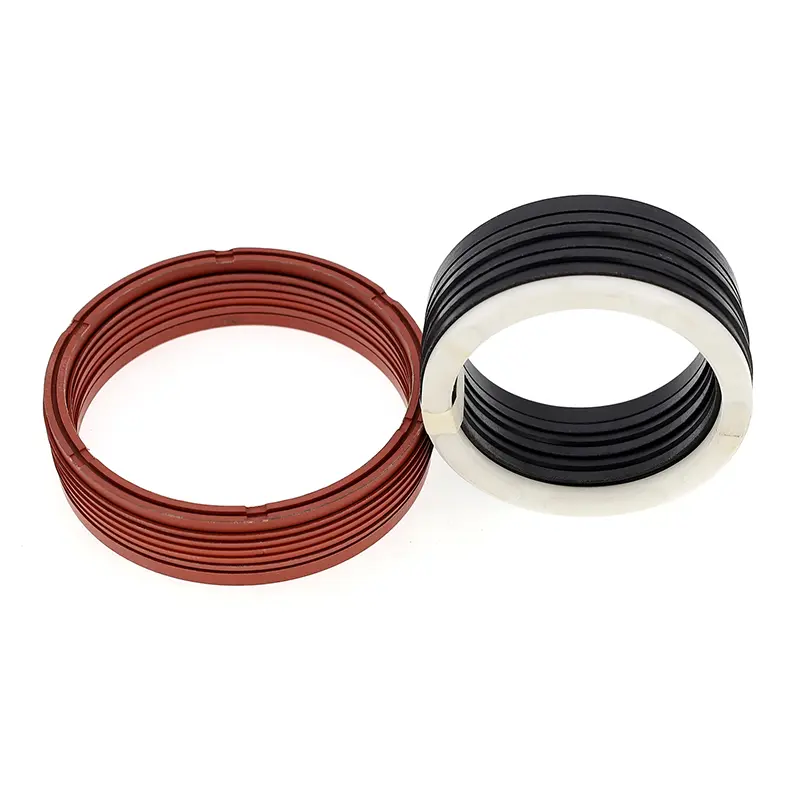

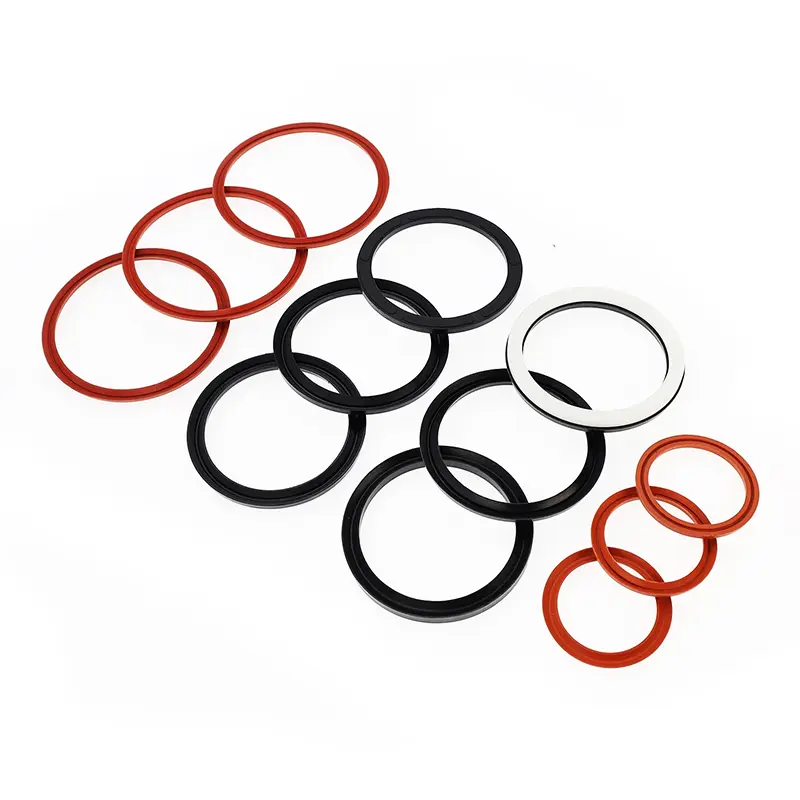

பிஸ்டன் கம்பிகளுக்கான V-வடிவ கூட்டு முத்திரையானது (குறைந்தது மூன்று) V-வடிவ சீல் வளையங்கள், ஒரு சுருக்க வளையம் மற்றும் ஒரு ஆதரவு வளையம் ஆகியவற்றைக் கொண்டுள்ளது. பரிமாற்ற ஹைட்ராலிக் பயன்பாடுகளில் ஒரு திசை அழுத்தம் சீல் செய்வதற்கு இது பொருத்தமானது. நிறுவலின் போது சீல் செய்யும் பொருளுடன் இணக்கமான கிரீஸ் பயன்படுத்தப்பட வேண்டும். இது ஒரு ஒற்றைக்கல் (மூடிய) பள்ளத்தில் நிறுவ முடியாது.
அம்சங்கள்:
1. பரந்த அளவிலான பொருட்கள் கிடைக்கின்றன, பல்வேறு பயன்பாடுகளுக்கு ஏற்றவாறு உகந்த சரிசெய்தலை அனுமதிக்கிறது.
2. கடுமையான இயக்க நிலைமைகளில் பயன்படுத்த ஏற்றது, கிட்டத்தட்ட அனைத்து ஊடகங்களுக்கும் மற்றும் கோரும் நிலைமைகளுக்கும் ஏற்றது.
3. நீண்ட சேவை வாழ்க்கை, எண்ணெய் இல்லாத லூப்ரிகேஷன் முத்திரைகளுக்கு ஏற்றது (பொருத்தமான பொருள் தேர்வுடன்).
4. கேஸ்கெட்டை சரிசெய்வதன் மூலம் சரிசெய்யக்கூடிய சீல் செய்யும் செயல்திறன் மற்றும் உராய்வை அடைய முடியும், மேலும் V- வடிவ சீல் வளையங்களை சேர்ப்பதன் மூலம் அல்லது அகற்றுவதன் மூலம் அச்சு பரிமாணத்தை சரிசெய்ய முடியும்.
5. மோசமான சீல் மேற்பரப்பு தரத்துடன் கூட பயனுள்ளதாக இருக்கும்.
பொருந்தக்கூடிய செயல்பாட்டு நிபந்தனைகள் (அதிக மதிப்புகள் ஒரே நேரத்தில் தோன்றக்கூடாது)
|
அழுத்தம் Mpa |
வெப்பநிலை ℃ |
வேகம் மீ/வி |
நடுத்தர |
|||
|
≤60 |
-35~+100 (நைட்ரைல் ரப்பர் அல்லது நைட்ரைல் துணி ரப்பர்) |
-20~+200 (புளோரோரப்பர் அல்லது புளோரூரப்பர் துணி) |
-200~+260 (PTFE) |
≤0.5 (ரப்பர் அல்லது துணியால் வலுவூட்டப்பட்ட ரப்பர்) |
≤15 (PTFE) |
ஏறக்குறைய அனைத்து ஊடகங்களும் (பொருள் சேர்க்கையின் நியாயமான தேர்வு) |
பொருட்கள்
1. பிரஷர் ரிங் மெட்டீரியல்ஸ்: PTFE, நைட்ரைல்-பியூடாடீன் ரப்பர் (NBR) ஃபேப்ரிக், ஃப்ளூரோரப்பர்-புட்டாடீன் ரப்பர் ஃபேப்ரிக், நைலான், பாலியாக்ஸிமெதிலீன்
2. வி-ரிங் பொருட்கள்: PTFE, நைட்ரைல்-புடாடீன் ரப்பர் (NBR) ஃபேப்ரிக், ஃப்ளூரோரப்பர், ஃப்ளூரோரப்பர்-புடாடீன் ரப்பர் ஃபேப்ரிக், பாலியூரிதீன்
3. சப்போர்ட் ரிங் மெட்டீரியல்ஸ்: நைட்ரைல்-புட்டாடீன் ரப்பர் ஃபேப்ரிக், ஃப்ளூரோரூப்பர்-புட்டாடீன் ரப்பர் ஃபேப்ரிக், நைலான், பாலியாக்ஸிமெதிலீன், PTFE
வரிசைப்படுத்தும் எடுத்துக்காட்டு
|
மாதிரி |
பொருள் |
பொருந்தக்கூடிய நோக்கம் |
சீல் வைத்தல் |
|
RC15-A |
V-ரிங்: NBR துணி, அழுத்த வளையம், ஆதரவு வளையம்: NBR துணி/PA/POM/PTFE |
சாதாரண வெப்பநிலை, அதிக அழுத்தம் |
நல்லது |
|
ஆர்சி15-பி |
V-ring: FKM துணி, அழுத்த வளையம், ஆதரவு வளையம்: FKM துணி/PTFE |
அதிக வெப்பநிலை, அதிக அழுத்தம் |
நல்லது |
|
RC15-C |
V-ring: NBR, அழுத்த வளையம், ஆதரவு வளையம்: NBR துணி/PA/POM/PTFE |
சாதாரண வெப்பநிலை, நடுத்தர மற்றும் குறைந்த அழுத்தம் |
சிறப்பானது |
|
ஆர்சி15-டி |
V-ring: FKM, அழுத்த வளையம், ஆதரவு வளையம்: FKM துணி/PTFE |
உயர் வெப்பநிலை, நடுத்தர மற்றும் குறைந்த அழுத்தம் |
சிறப்பானது |
|
RC15-E |
V-ring: NBR+NBR துணி கலவை, அழுத்த வளையம், ஆதரவு வளையம்: NBR துணி/PA/POM/PTFE |
சாதாரண வெப்பநிலை, நடுத்தர மற்றும் உயர் அழுத்தம் |
மிகவும் நல்லது |
|
RC15-F |
V-ring: FKM+FKM துணி கலவை, அழுத்த வளையம், ஆதரவு வளையம்: FKM துணி/PTFE |
உயர் வெப்பநிலை, நடுத்தர மற்றும் உயர் அழுத்தம் |
மிகவும் நல்லது |
|
ஆர்சி15-ஜி |
வி-வளையம், அழுத்த வளையம், ஆதரவு வளையம்: PTFE1/PTFE2/PTFE3/PTFE4 |
உயர் வெப்பநிலை மற்றும் உயர் அழுத்த அரிக்கும் ஊடகம் |
இயல்பானது |
|
RC15-H |
V-ring: PU, அழுத்த வளையம், ஆதரவு வளையம்: PU/PA/POM/PTFE |
சாதாரண வெப்பநிலை, நடுத்தர மற்றும் உயர் அழுத்தம் |
மிகவும் நல்லது |

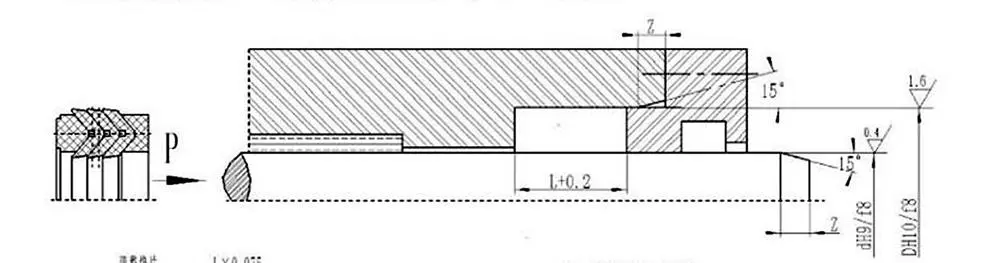

நிறுவல் சேம்ஃபர் விதிமுறைகள்
|
கம்பி விட்டம் டி |
சேம்பர் நீளம் Zmin |
|
0~100 |
5 |
|
101~200 |
7.5 |
|
200~500 |
10 |
|
＞500 |
12.5 |
உகந்த சீல் மற்றும் உராய்வு அடைய கேஸ்கெட்டை சரிசெய்வதன் மூலம் V- வடிவ முத்திரைகளை அச்சு பரிமாணத்தில் சரிசெய்யலாம். நீண்ட கால செயல்பாட்டிற்குப் பிறகு ஆரம்ப உடைகள் அச்சு பரிமாணத்தை சரிசெய்வதன் மூலம் நீட்டிக்கப்படலாம். சரிசெய்யக்கூடிய முத்திரை குழியின் அச்சு பரிமாணத்திற்கான பரிந்துரைக்கப்பட்ட வடிவமைப்பு 1.025L ஆகும், சரிசெய்தல் வரம்பு 7.5%L ஆகும்.
