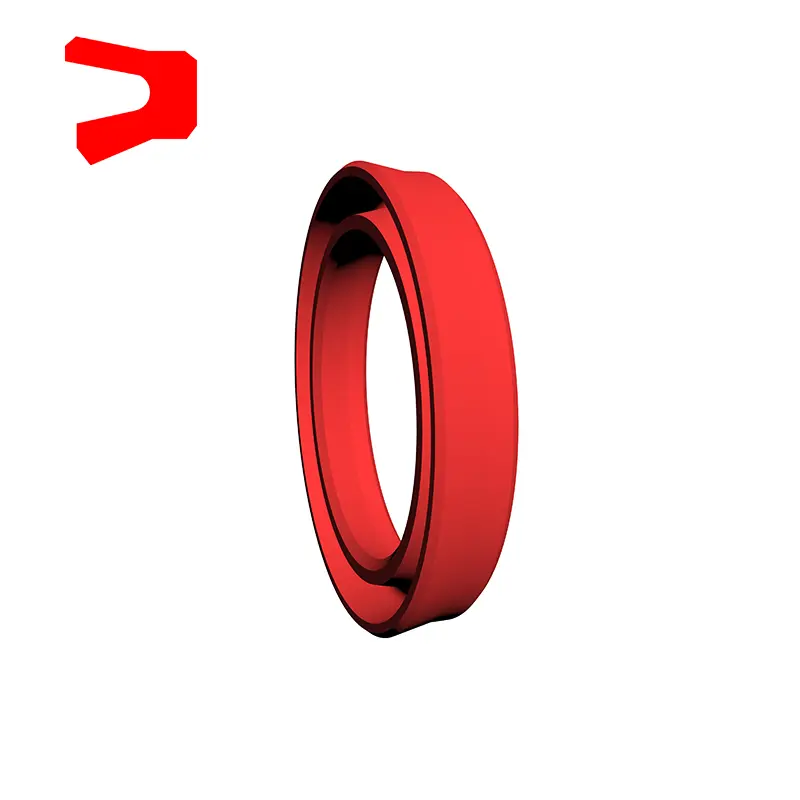

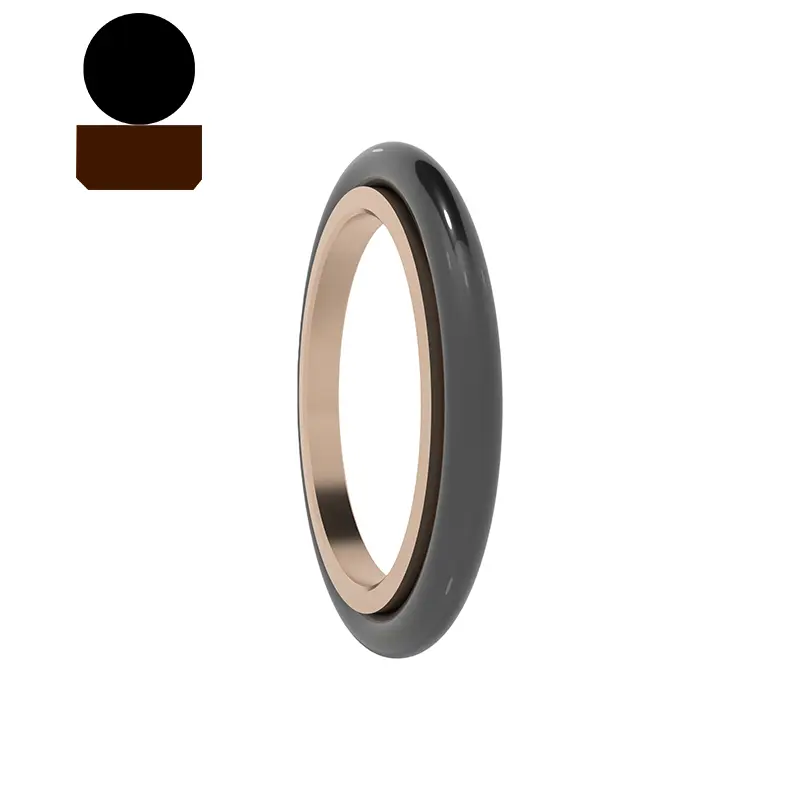

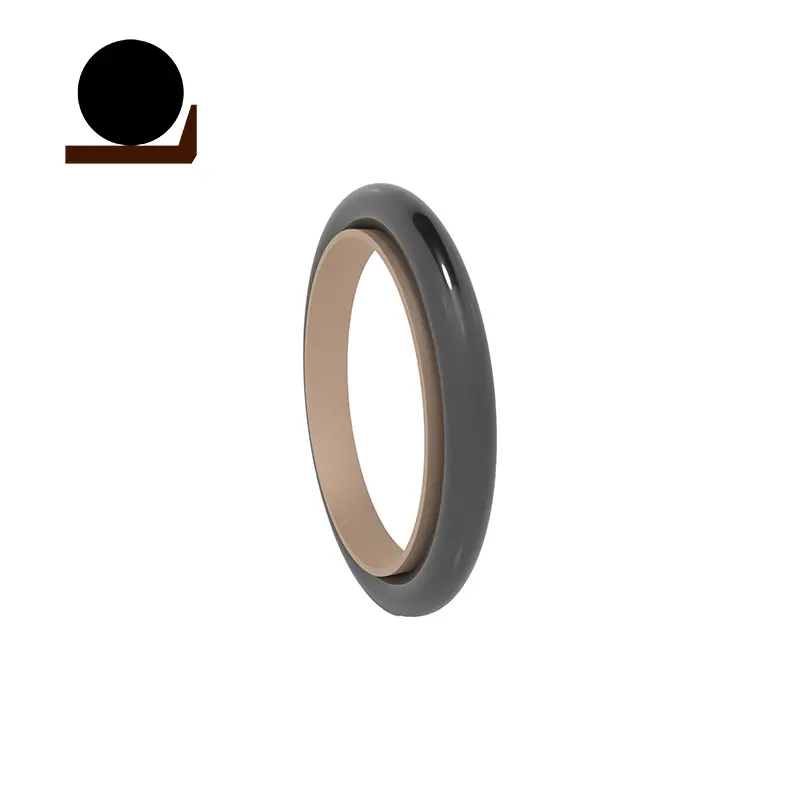

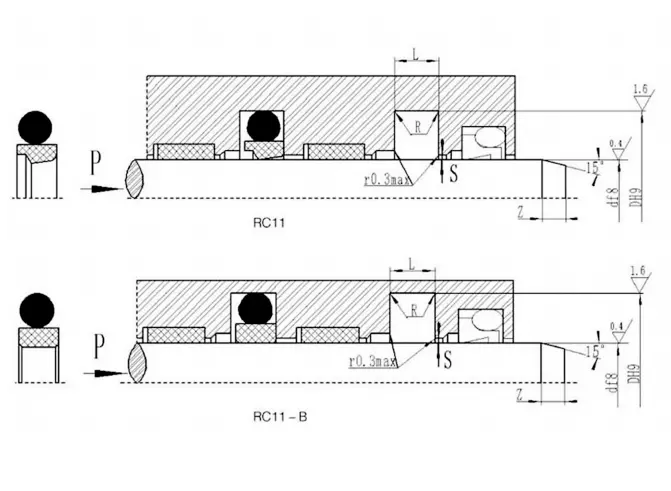

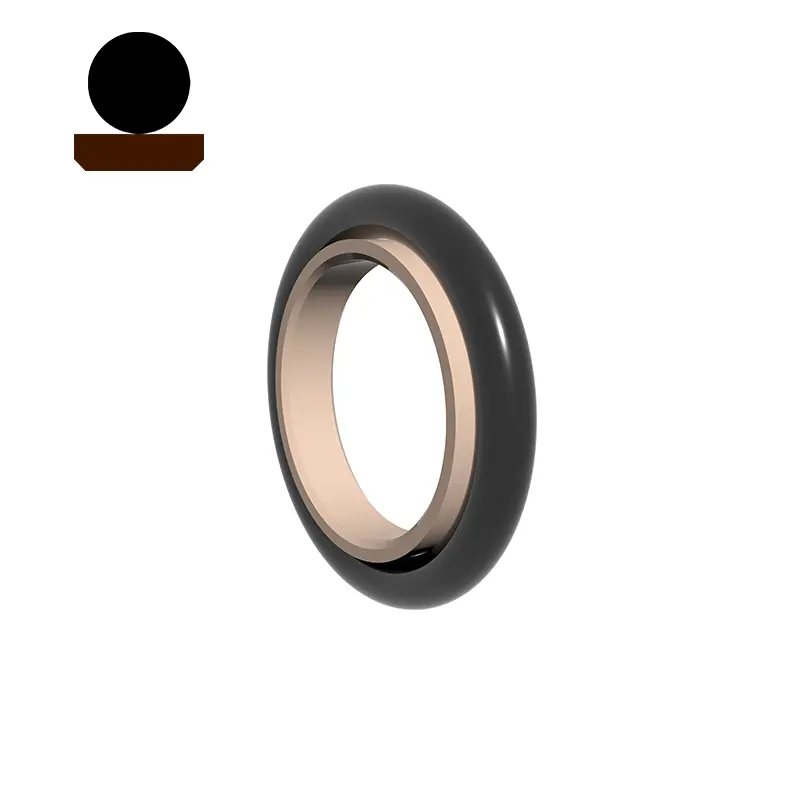

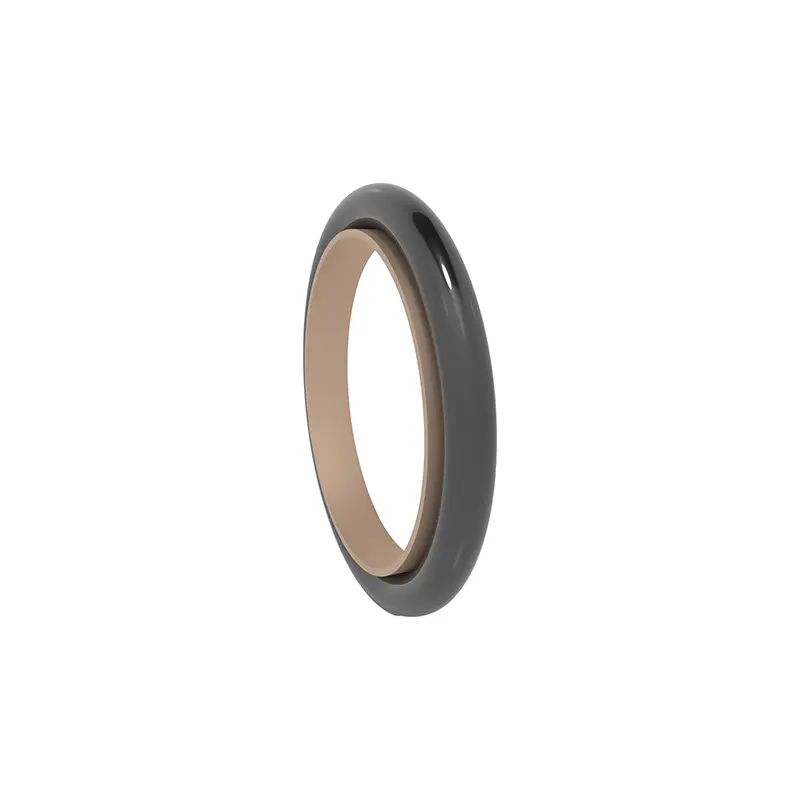

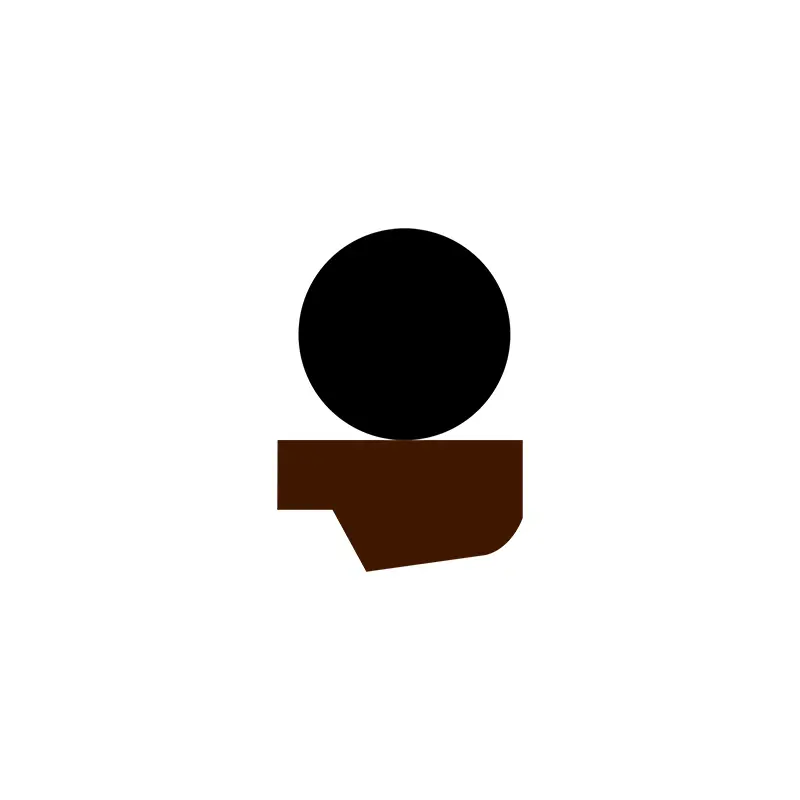

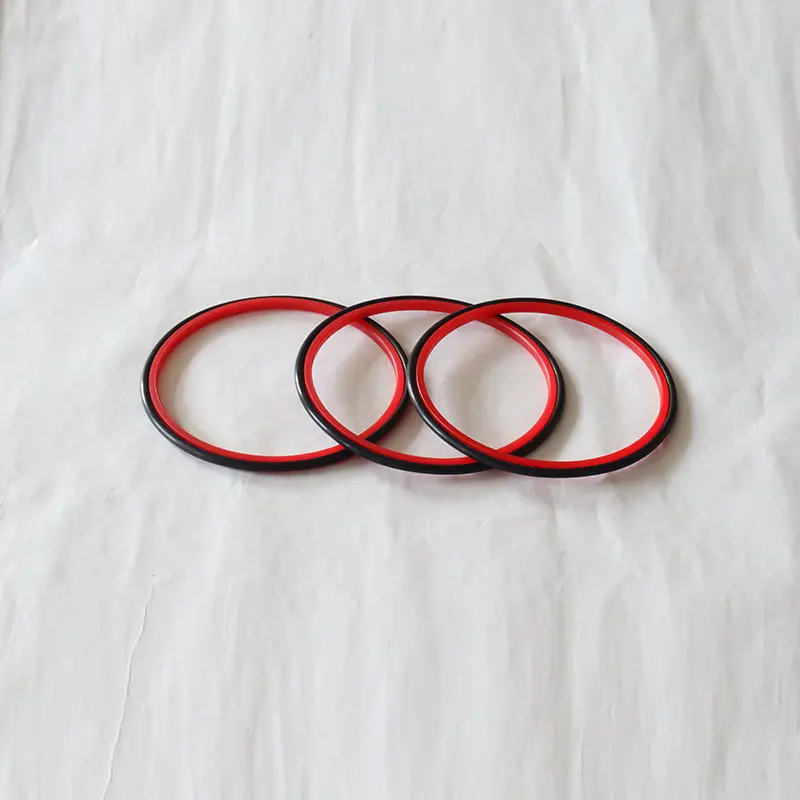

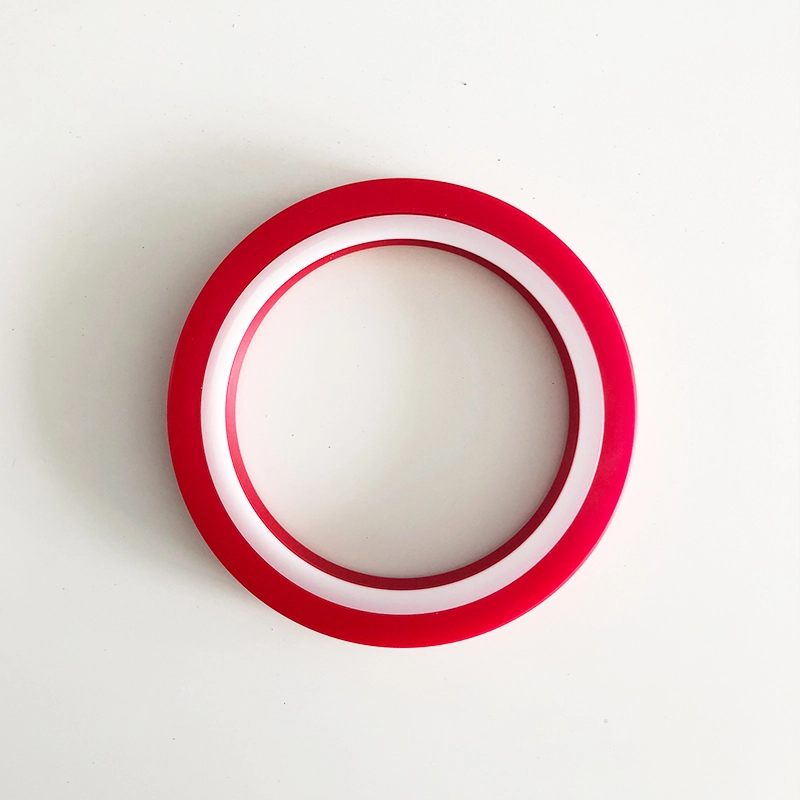

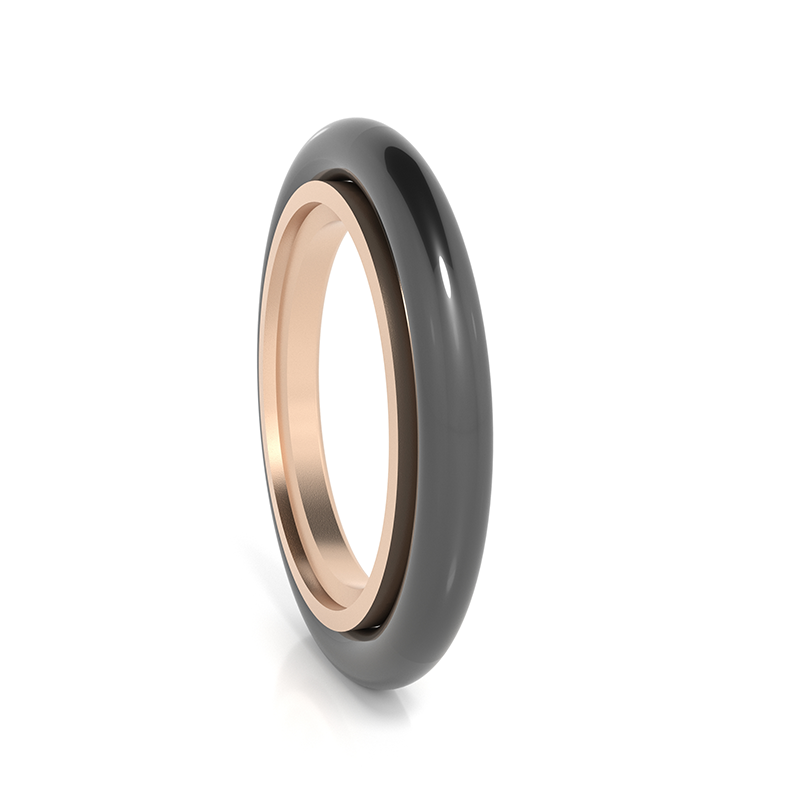

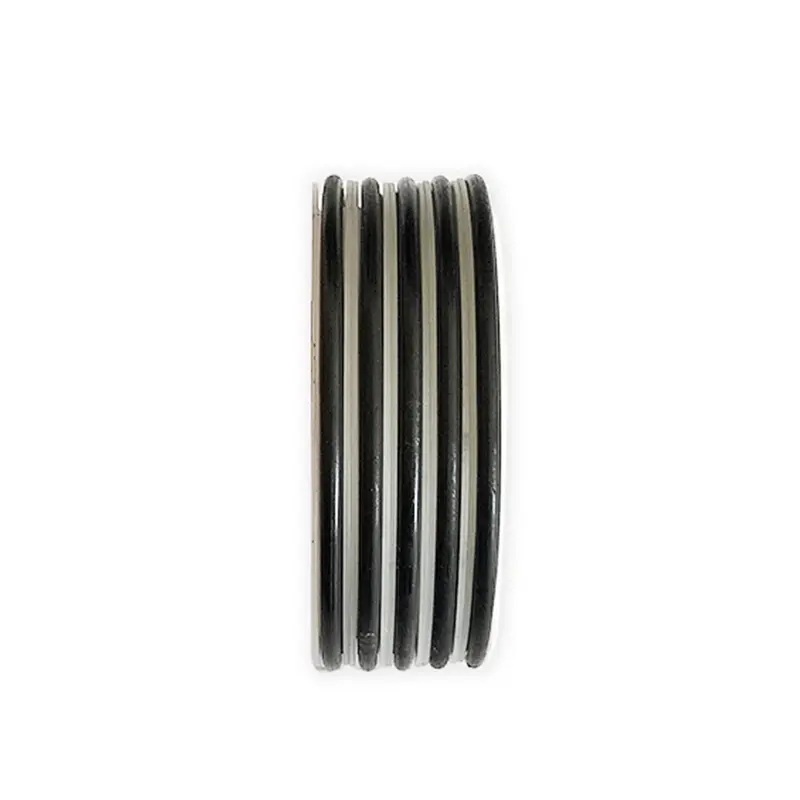

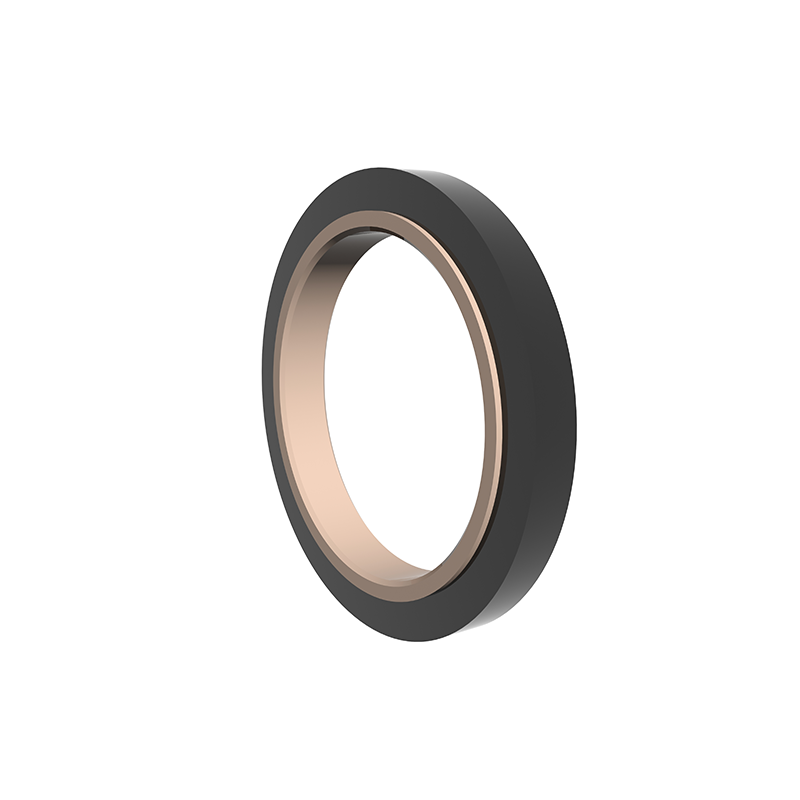

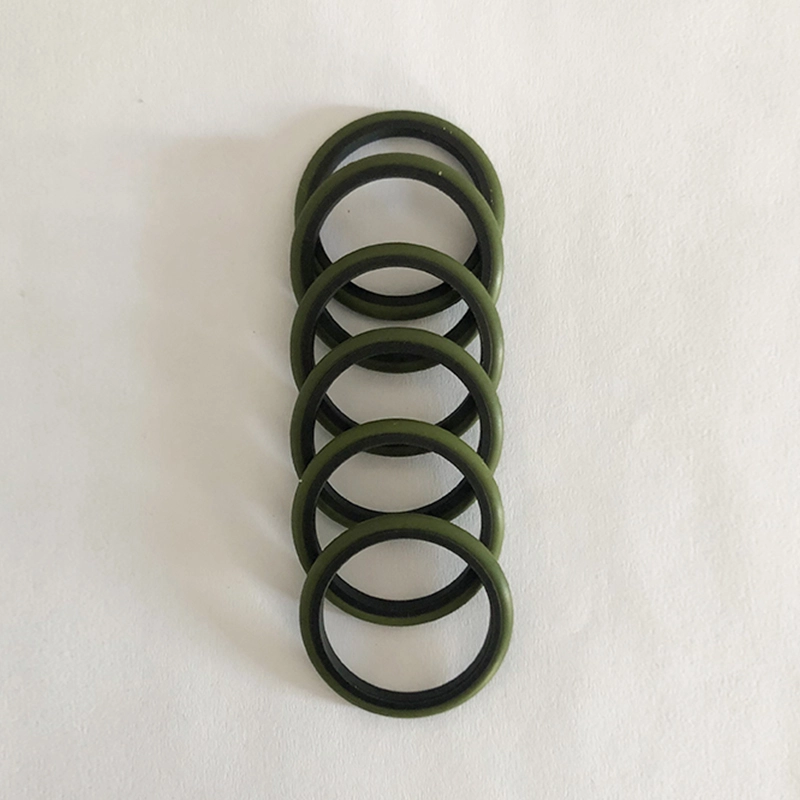

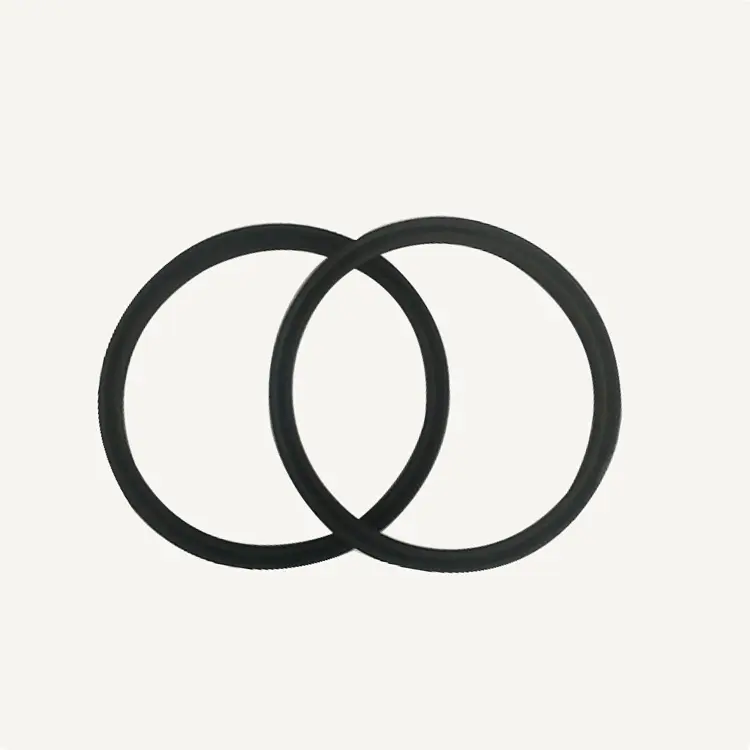

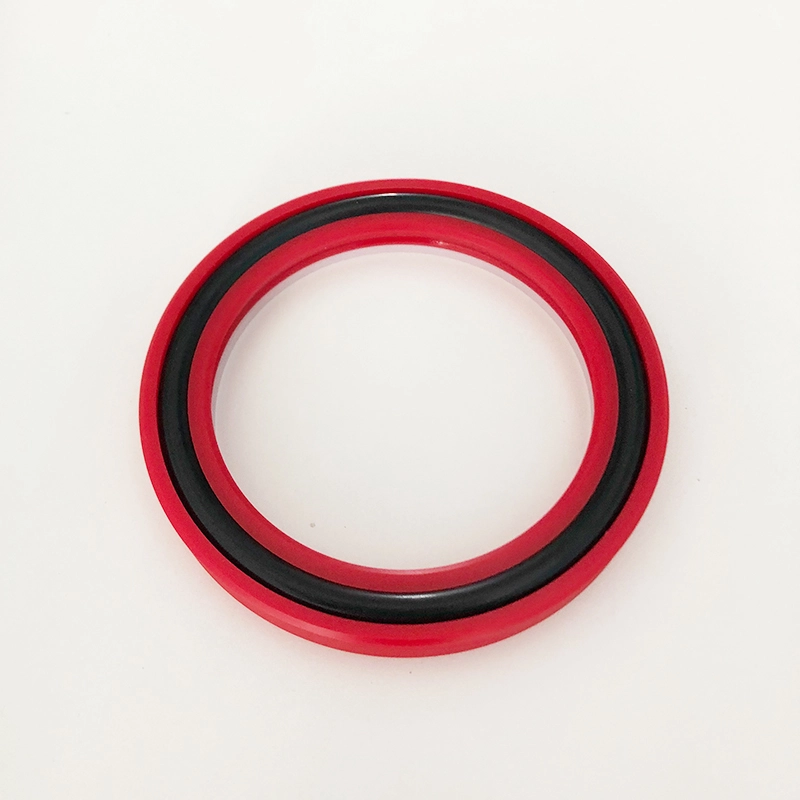

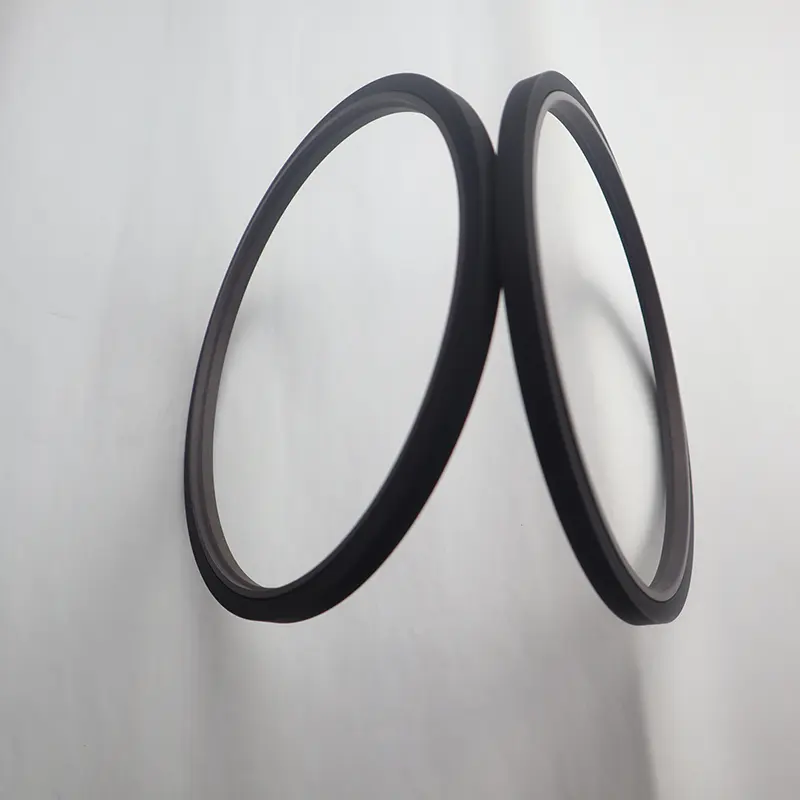

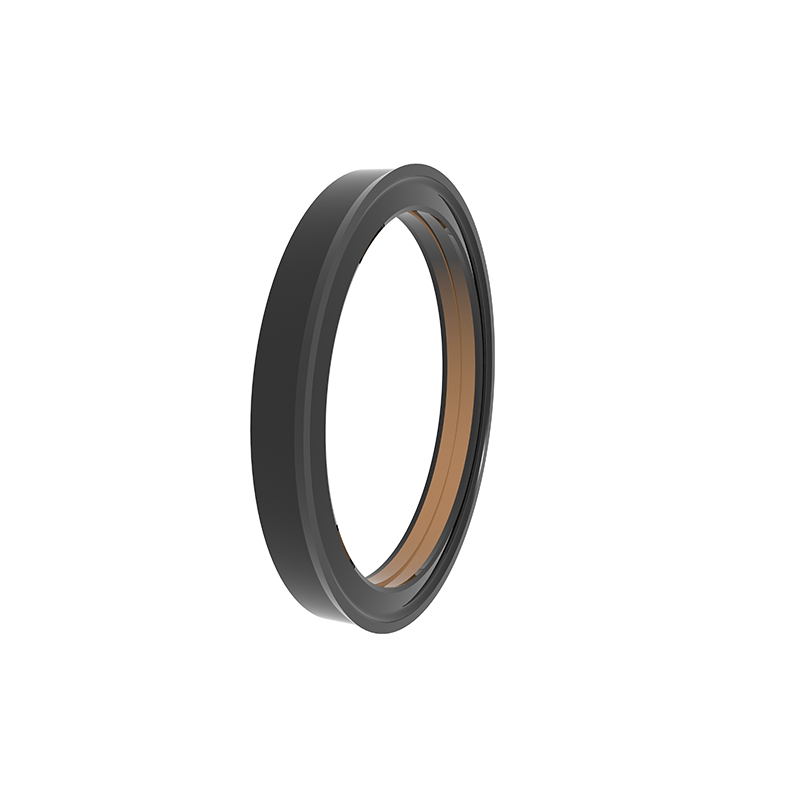

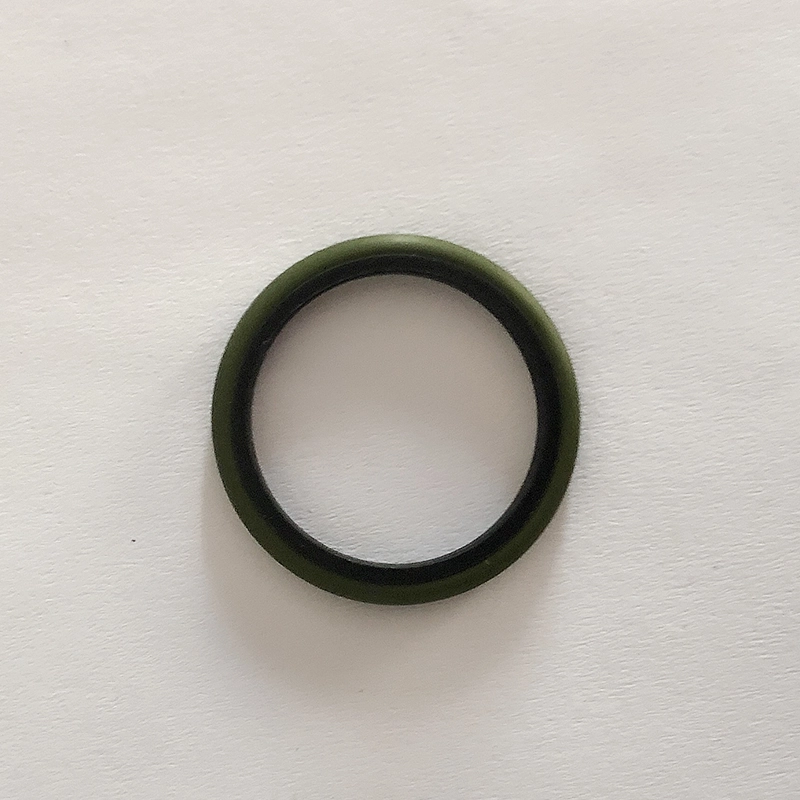

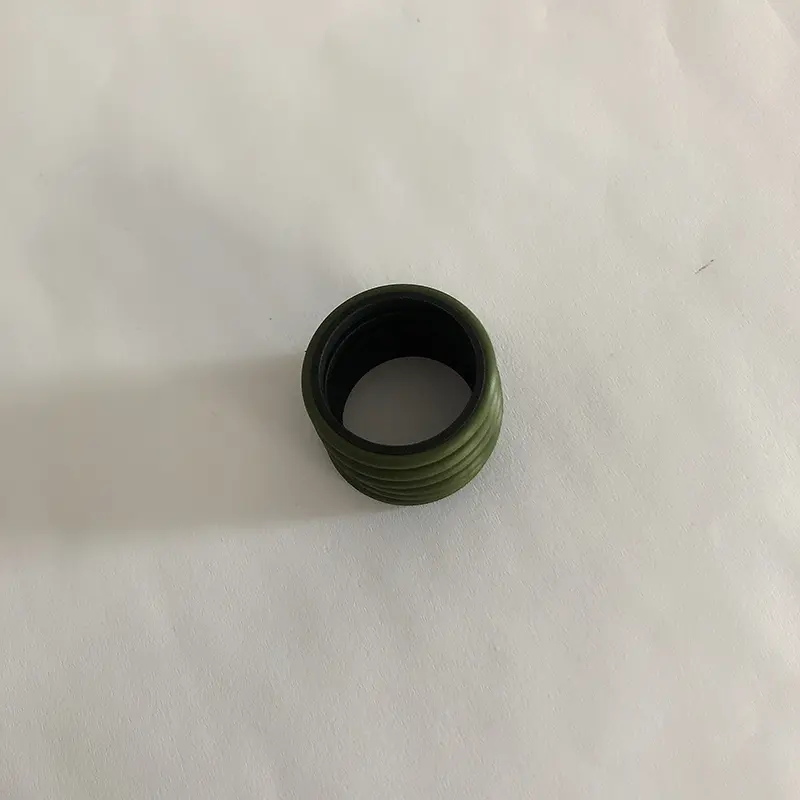

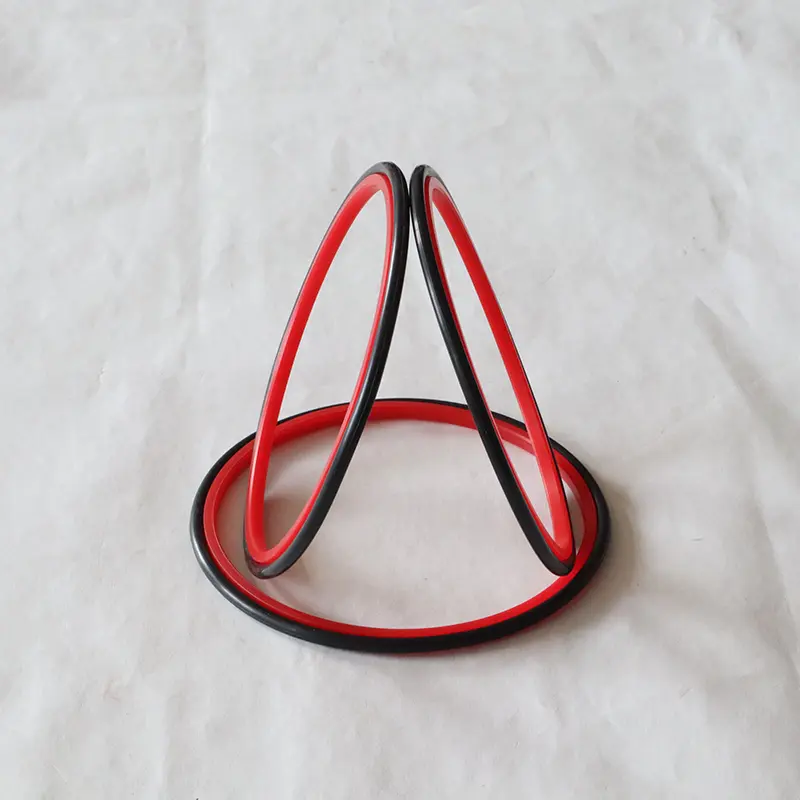

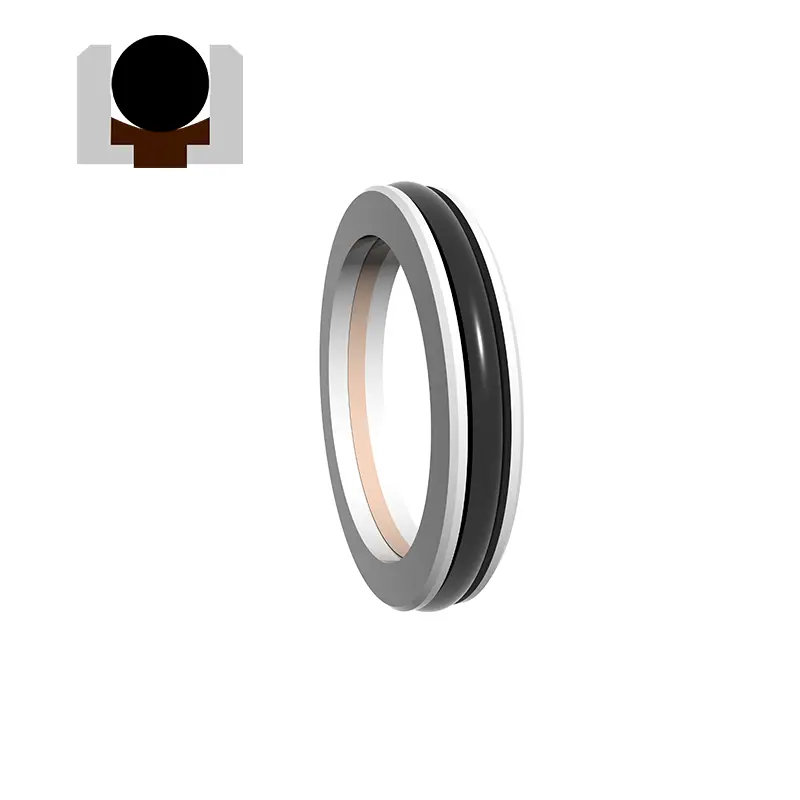

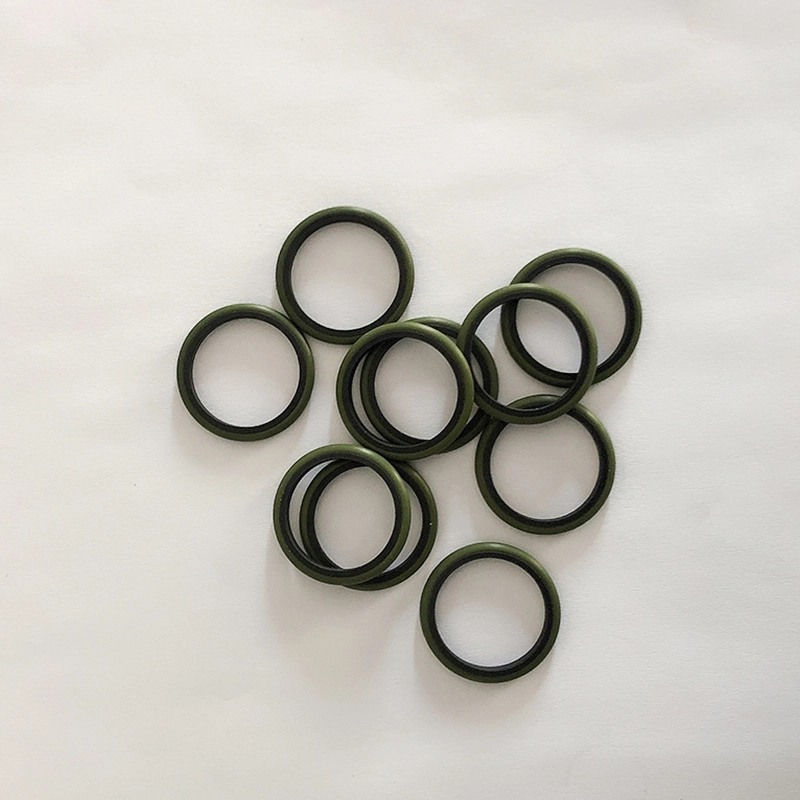

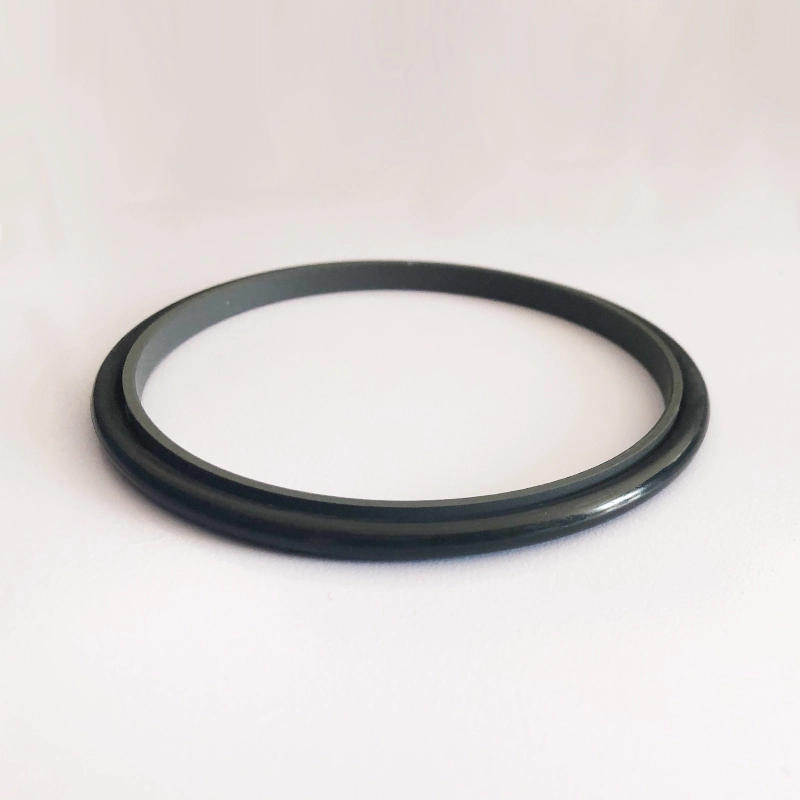

RC11 ஒரு நிரப்பப்பட்ட PTFE படி படிந்த சீல் மோதிரம் மற்றும் O- வடிவ ரப்பர் வளையத்தால் ஆனது, இது ஹைட்ராலிக் பரஸ்பர இயக்கத்திற்கு ஒரு வழி அழுத்தம் சீல் செய்ய ஏற்றது.

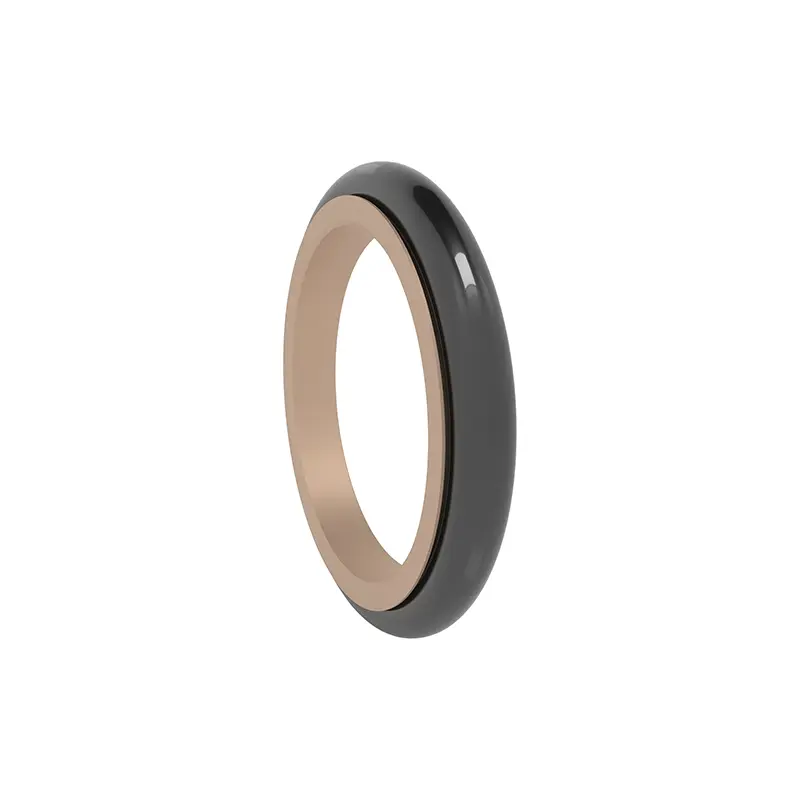

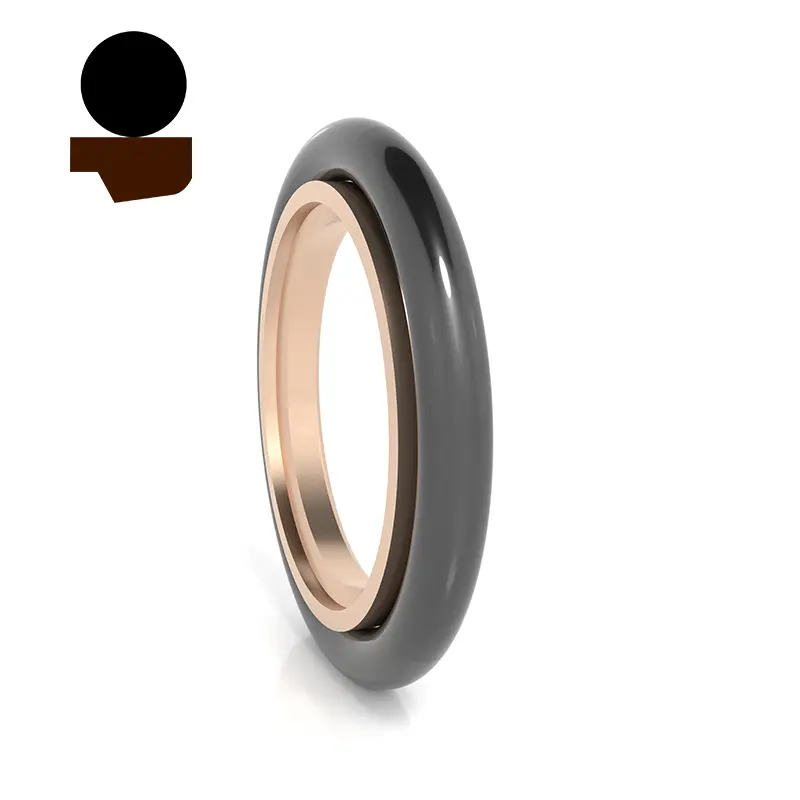

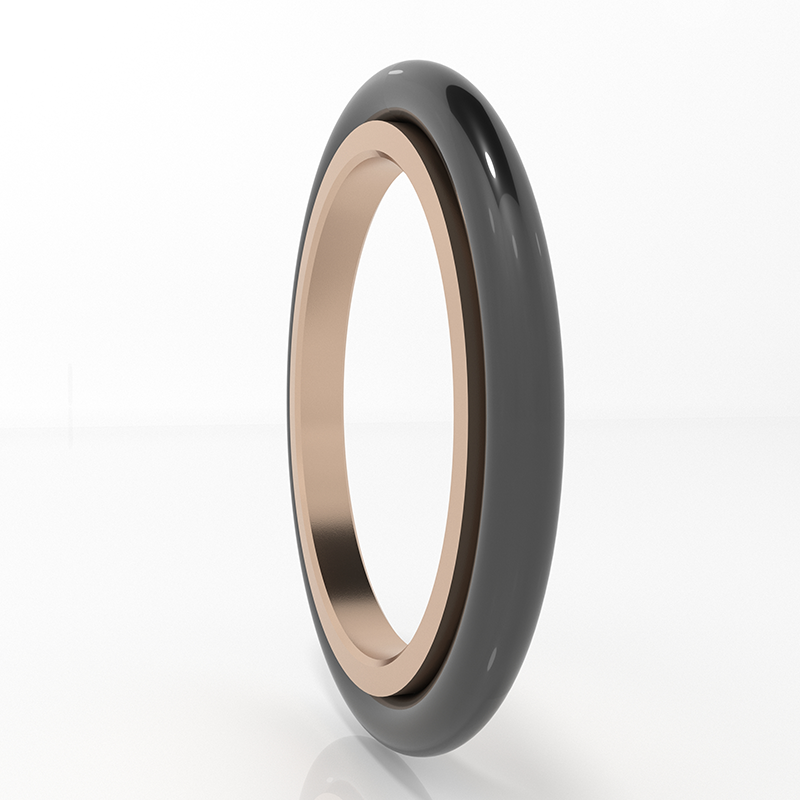

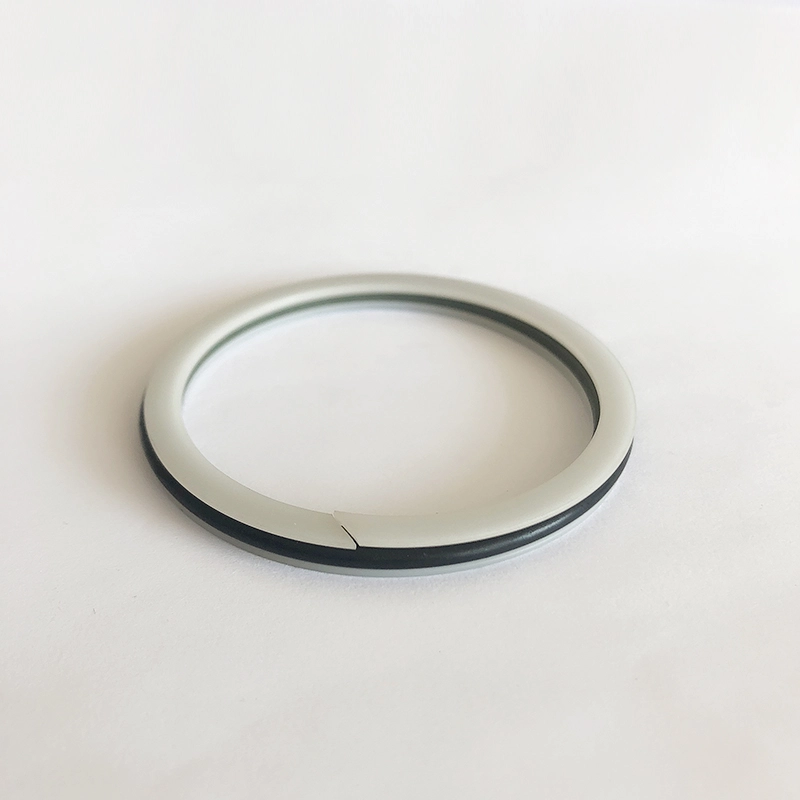

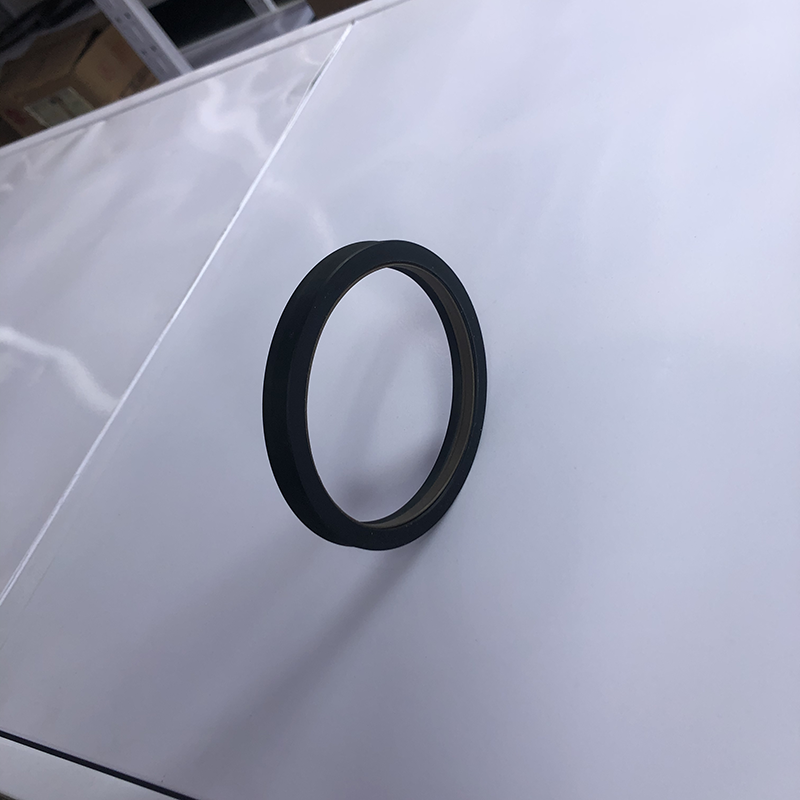

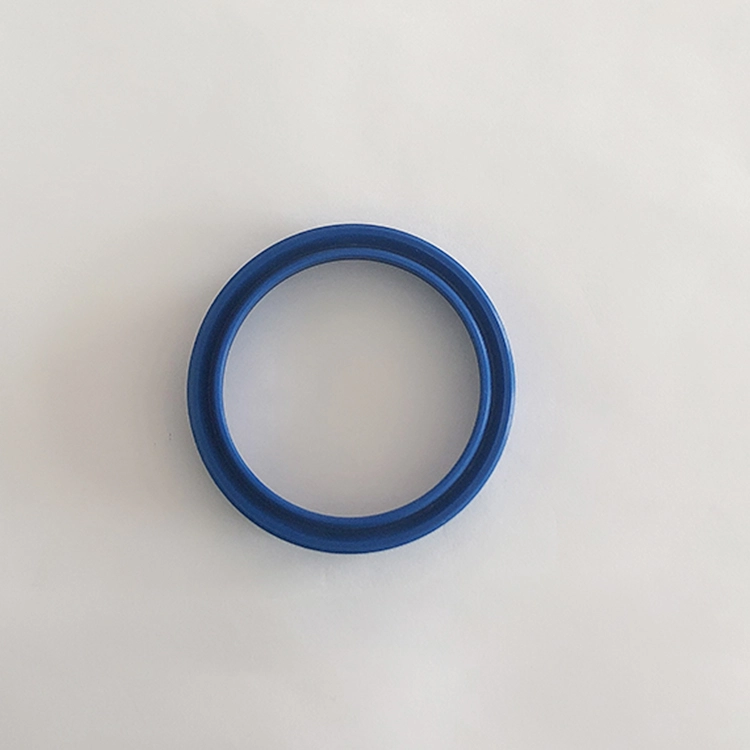

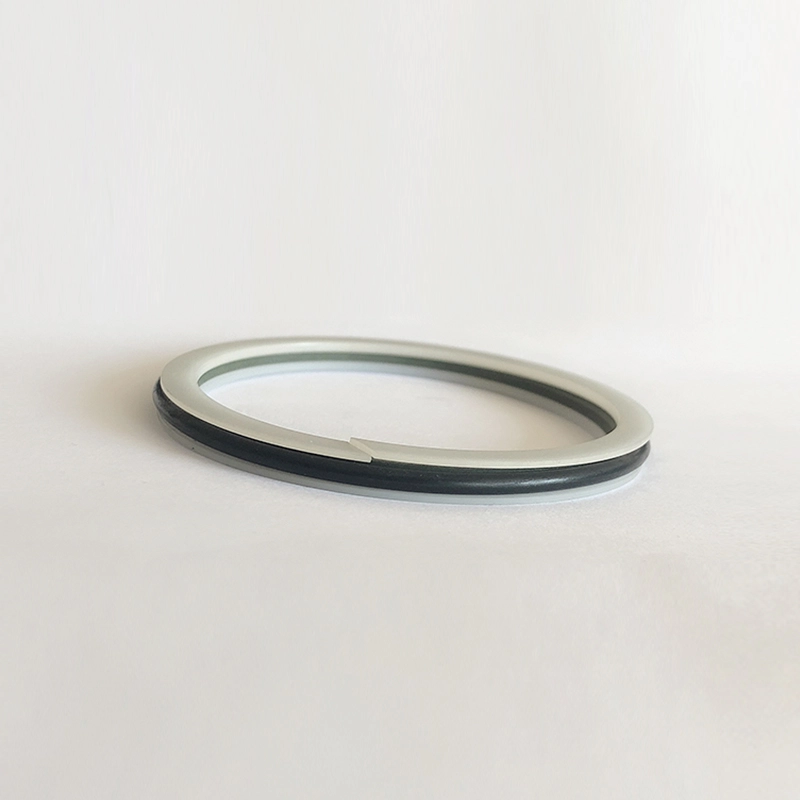

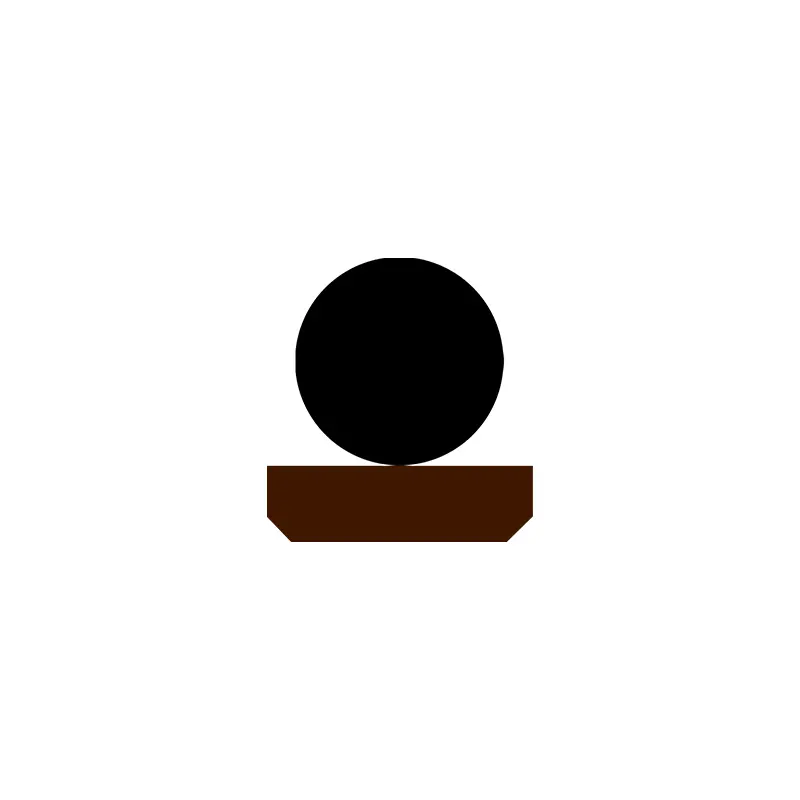

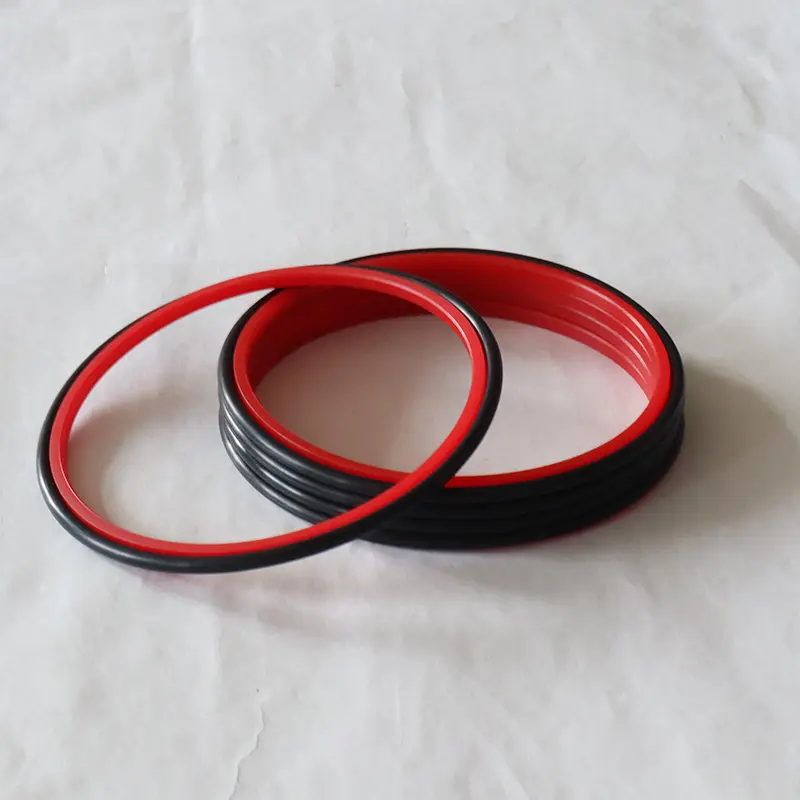

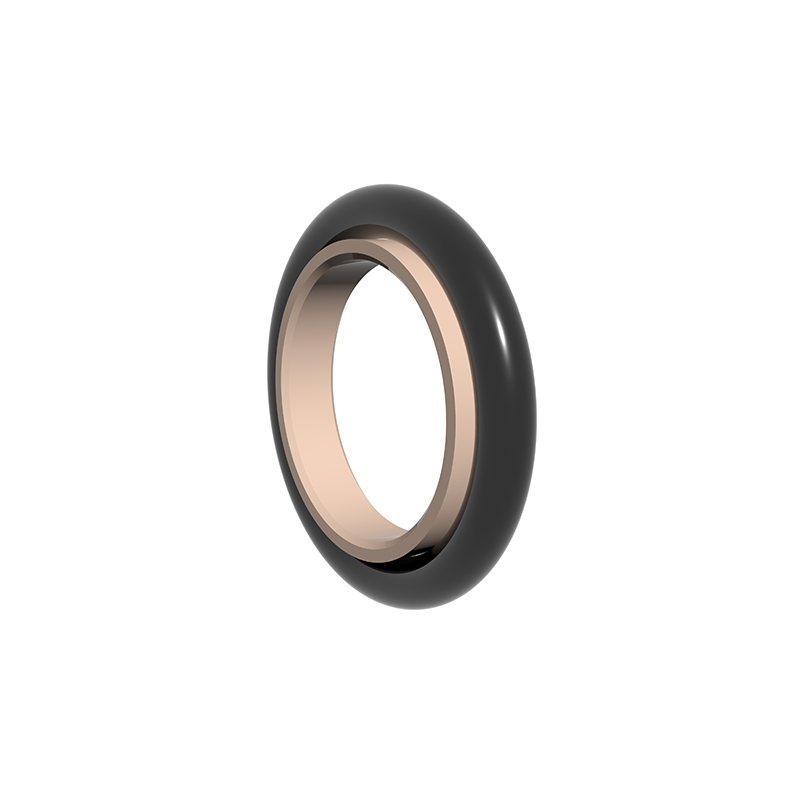

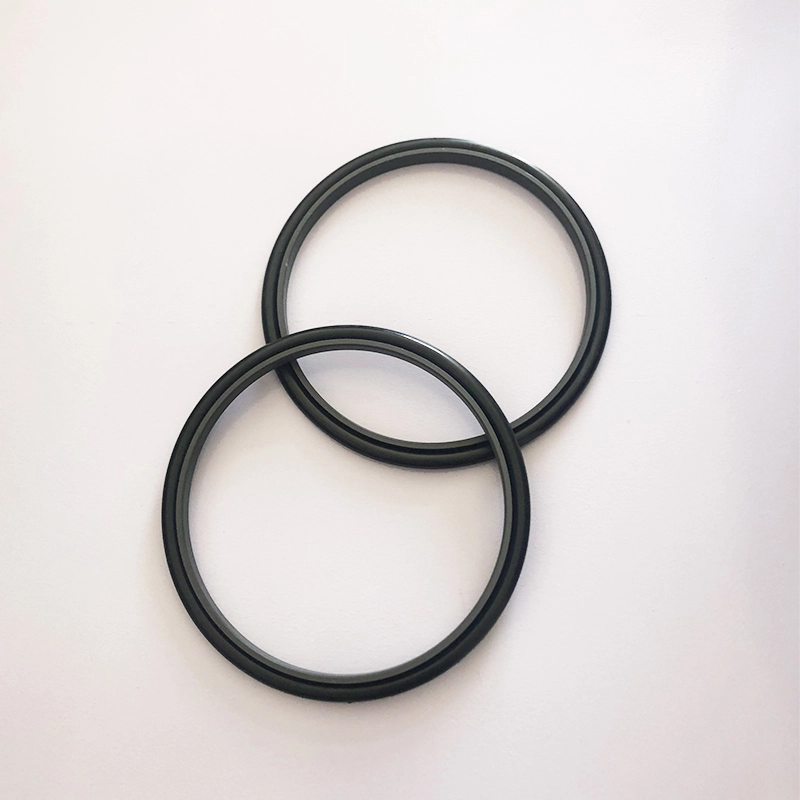

RC11-B நிரப்பப்பட்ட PTFE செவ்வக சீல் வளையம் மற்றும் O- வடிவ ரப்பர் வளையத்தால் ஆனது, இது ஹைட்ராலிக் பரஸ்பர இயக்க இயக்கம் இரு வழி அழுத்தம் சீல் செய்வதற்கு ஏற்றது. ஓ-ரிங் ரேடியல் சக்தியை வழங்குகிறது மற்றும் சீல் வளையத்தின் உடைகளுக்கு ஈடுசெய்கிறது. இது பொதுவாக வழிகாட்டி வளையத்துடன் இணைந்து பயன்படுத்தப்படுகிறது. பிளவு (திறந்த) பள்ளங்கள் 30 மி.மீ க்கும் குறைவான தடி விட்டம் பயன்படுத்தப்பட வேண்டும். அம்சங்கள்:
1. குறைந்த உராய்வு, சிறிய தொடக்க எதிர்ப்பு, மென்மையான இயக்கம், சமமான மாறும் மற்றும் நிலையான உராய்வு, ஊர்ந்து செல்வது இல்லை;
2. அழுத்தம் மற்றும் கடுமையான நிலைமைகளின் கீழ் மிக உயர் அழுத்த நிலைத்தன்மை;
3. உயர் ஆயுள், எண்ணெய் இல்லாத உயவு முத்திரைகளுக்கு பயன்படுத்தலாம்;
4. நீர் போன்ற குறைந்த பாகுத்தன்மை ஊடகங்களை சீல் செய்ய பயன்படுத்தலாம்;

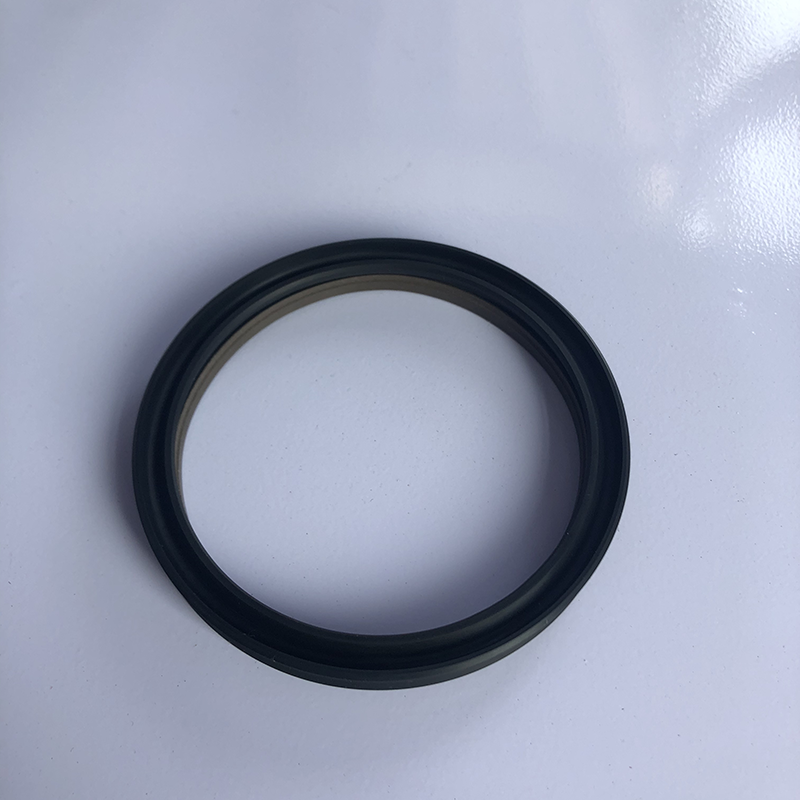

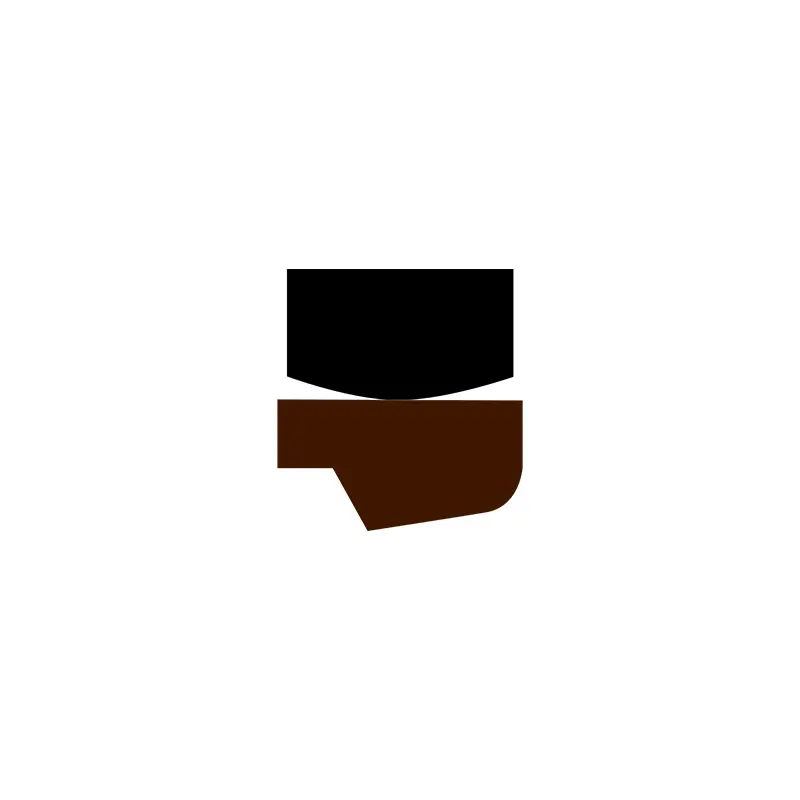

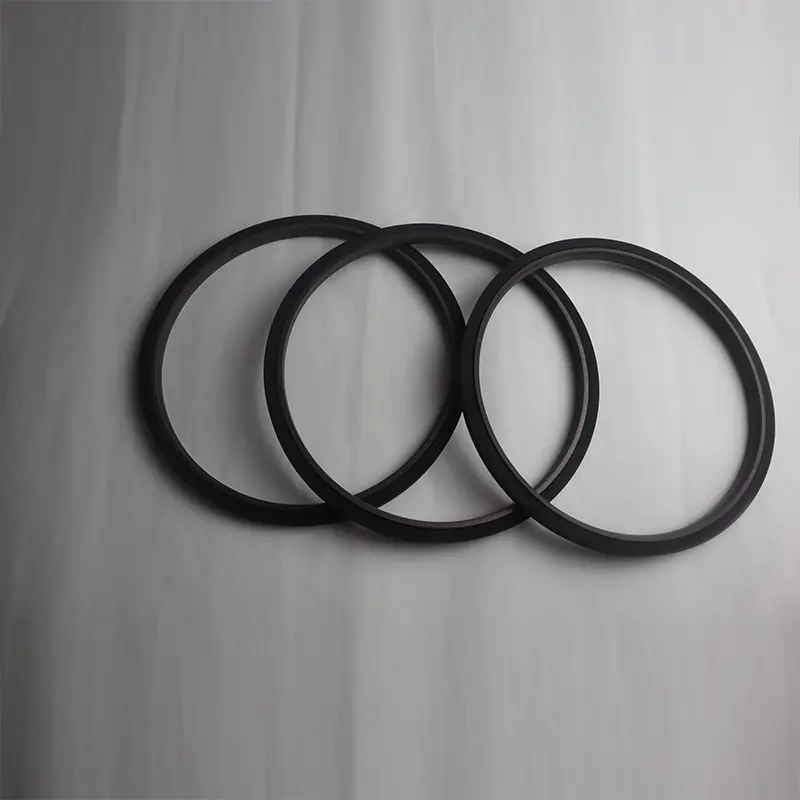

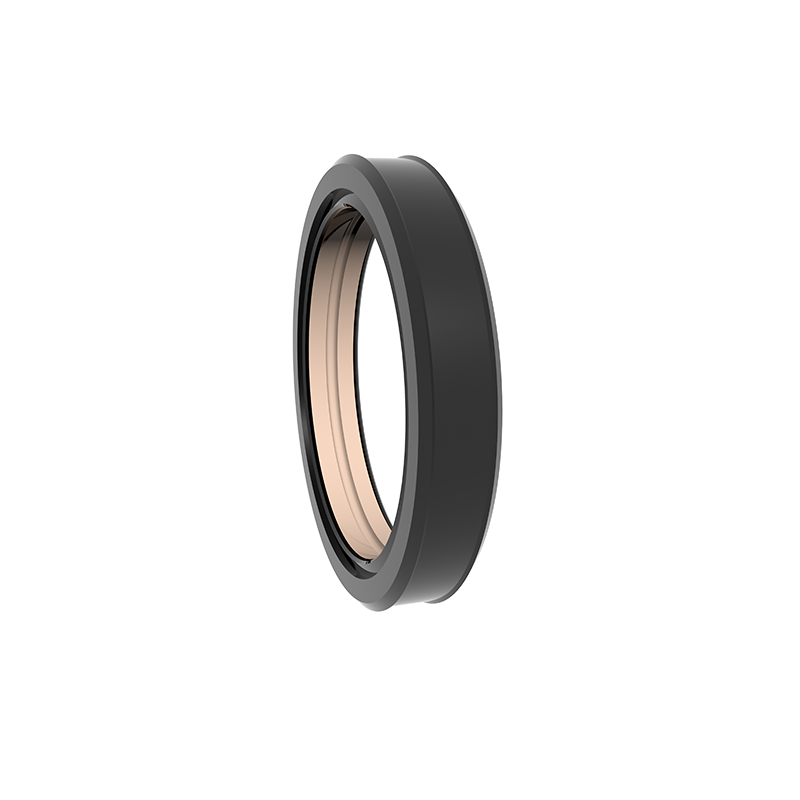

RC12 ஒரு நிரப்பப்பட்ட PTFE படிநிலைப்படுத்தப்பட்ட சீல் வளையம் மற்றும் ஒரு செவ்வக ரப்பர் வளையத்தால் ஆனது, இது ஹைட்ராலிக் பரஸ்பர இயக்கத்திற்கு ஒரு வழி அழுத்தம் சீல் செய்ய ஏற்றது. செவ்வக வளையம் ரேடியல் சக்தியை வழங்குகிறது மற்றும் சீல் வளையத்தின் உடைகளுக்கு ஈடுசெய்கிறது. இது பொதுவாக வழிகாட்டி வளையத்துடன் இணைந்து பயன்படுத்தப்படுகிறது. பிளவு (திறந்த) பள்ளங்கள் 30 மி.மீ க்கும் குறைவான தடி விட்டம் பயன்படுத்தப்பட வேண்டும். இது பெரும்பாலும் கனமான ஹைட்ராலிக் கருவிகளில் பயன்படுத்தப்படுகிறது.
அம்சங்கள்:
1. குறைந்த உராய்வு, சிறிய தொடக்க எதிர்ப்பு, மென்மையான இயக்கம், சமமான மாறும் மற்றும் நிலையான உராய்வு, ஊர்ந்து செல்வது இல்லை;
2. அழுத்தம் மற்றும் கடுமையான நிலைமைகளின் கீழ் மிக உயர் அழுத்த நிலைத்தன்மை;
3. உயர் ஆயுள், எண்ணெய் இல்லாத உயவு முத்திரைகளுக்கு பயன்படுத்தலாம்;
4. நீர் போன்ற குறைந்த பாகுத்தன்மை ஊடகங்களை சீல் செய்ய பயன்படுத்தலாம்;

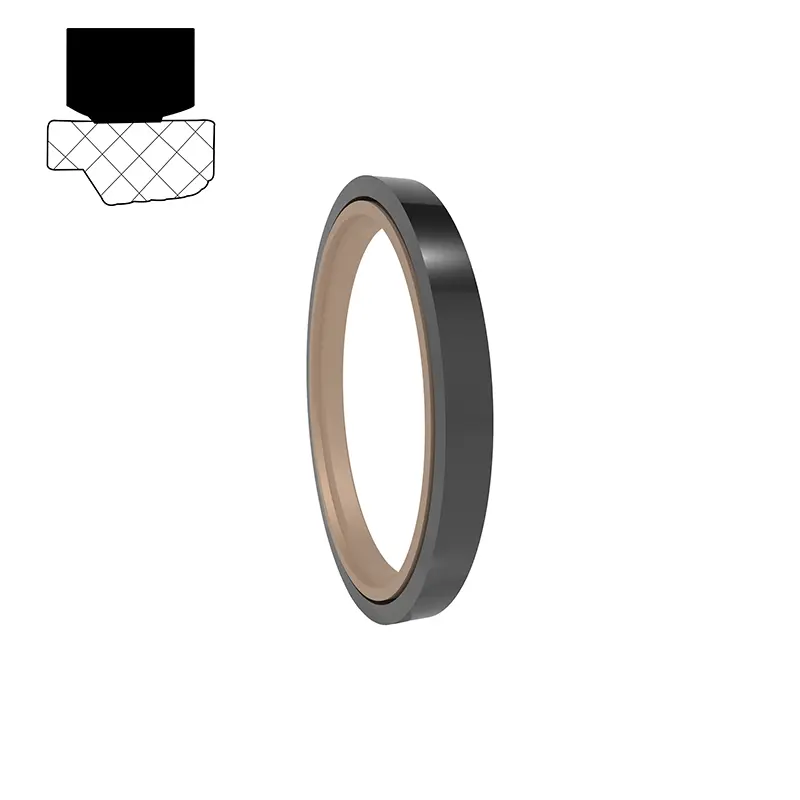

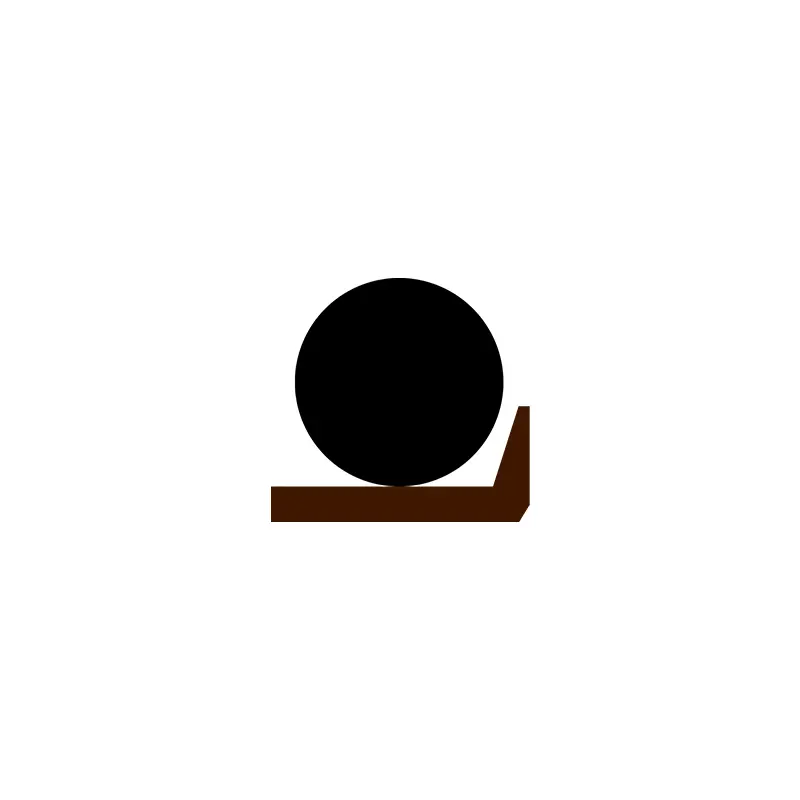

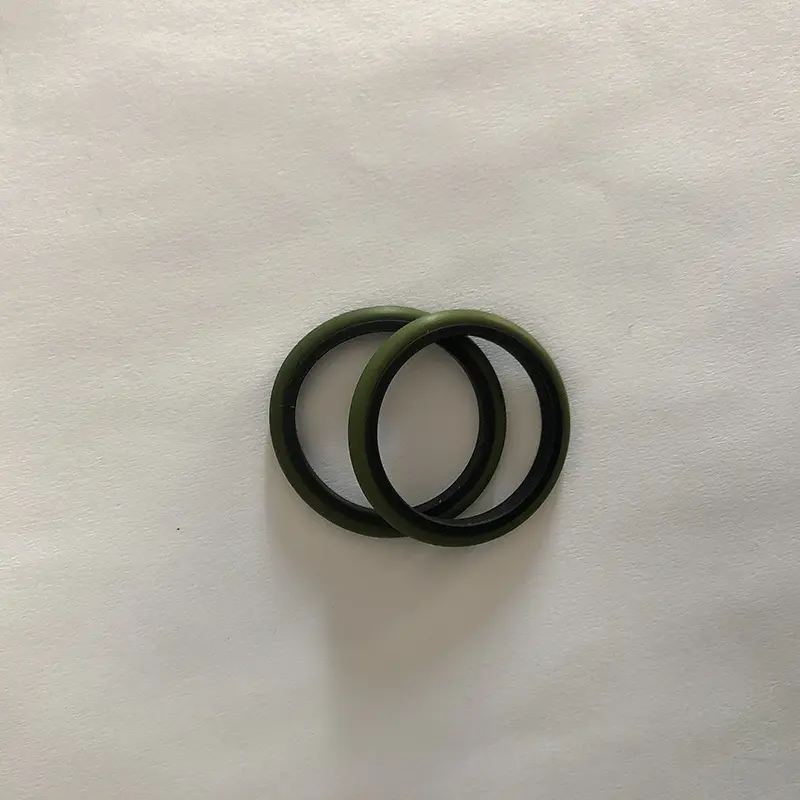

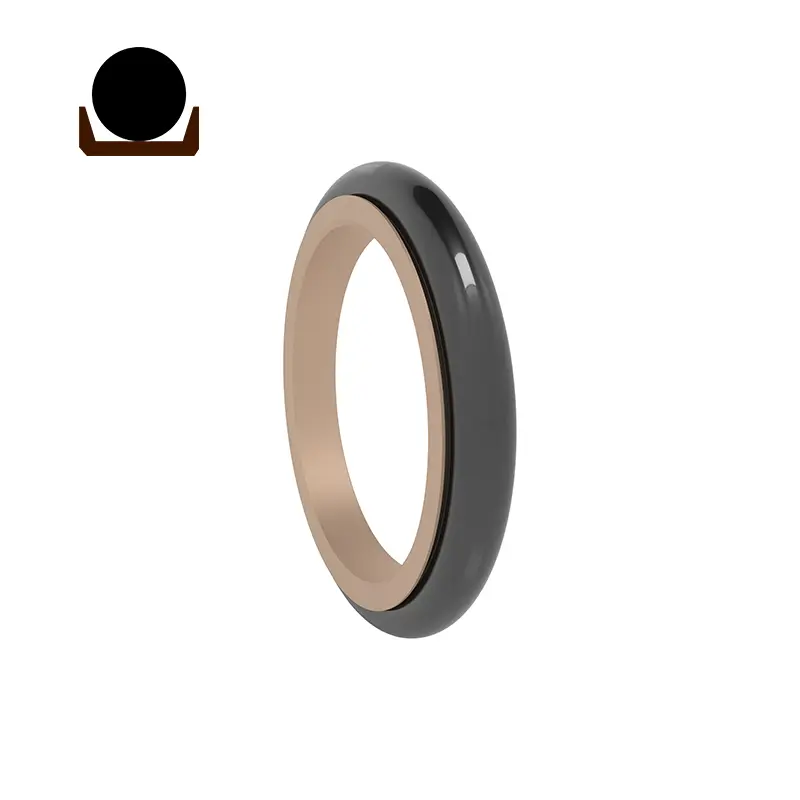

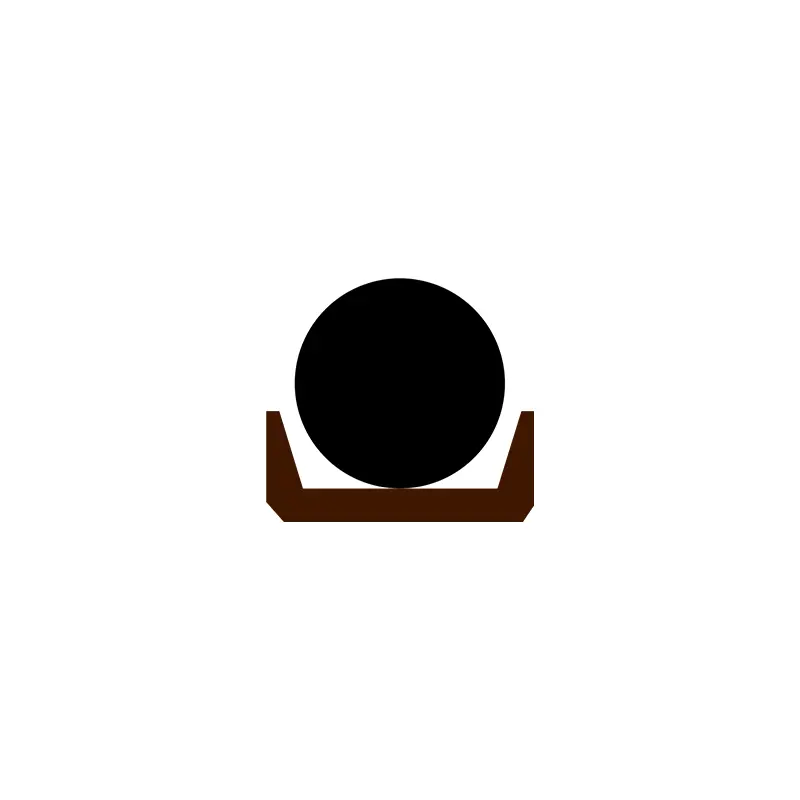

SPNC/RC13 ஒரு PTFE தொப்பி வடிவ சீல் மோதிரம் மற்றும் O- வடிவ ரப்பர் வளையத்தால் ஆனது, இது ஹைட்ராலிக் மற்றும் நியூமேடிக் பரஸ்பர இயக்க இருதரப்பு அழுத்தம் சீல் செய்வதற்கு ஏற்றது. ஓ-வடிவ வளையம் ரேடியல் சக்தியை வழங்குகிறது மற்றும் சீல் வளையத்தின் உடைகளுக்கு ஈடுசெய்கிறது. சீல் மோதிரம் ஒரு மெல்லிய உதடு வடிவமைப்பை ஏற்றுக்கொள்கிறது, இது நல்ல பின்தொடர்தல் இழப்பீட்டு திறனைக் கொண்டுள்ளது, எனவே சீல் செயல்திறன் நன்றாக உள்ளது மற்றும் ஜிபி 12350 ரிங் பள்ளத்தில் நிறுவப்படலாம். பிளவு (திறந்த) பள்ளங்கள் 30 மி.மீ க்கும் குறைவான தடி விட்டம் பயன்படுத்தப்பட வேண்டும். அம்சங்கள்:
1. இதை ஹைட்ராலிக் மற்றும் நியூமேடிக் இரண்டிற்கும் பயன்படுத்தலாம், மேலும் இருதரப்பு அழுத்தம் சீல் செய்ய பயன்படுத்தலாம்;
2. குறைந்த உராய்வு, சிறிய தொடக்க எதிர்ப்பு, மென்மையான இயக்கம், சமமான டைனமிக் மற்றும் நிலையான உராய்வு மற்றும் ஊர்ந்து செல்வது இல்லை;
3. நீண்ட ஆயுள், எண்ணெய் இல்லாத உயவு முத்திரைகளுக்கு பயன்படுத்தலாம்;
4. சிறிய கட்டமைப்பு இடம், எளிதான நிறுவல் மற்றும் பராமரிப்பு;
RC14 ஒரு PTFE முக்கோண சீல் வளையம் மற்றும் O- வடிவ ரப்பர் வளையத்தால் ஆனது, இது ஹைட்ராலிக் மற்றும் நியூமேடிக் பரஸ்பர இயக்கத்திற்கு ஒரு வழி அழுத்தம் முத்திரைக்கு ஏற்றது. ஓ-ரிங் ரேடியல் சக்தியை வழங்குகிறது மற்றும் சீல் வளையத்தின் உடைகளுக்கு ஈடுசெய்கிறது. சீல் வளையம் ஒரு மெல்லிய உதடு வடிவமைப்பை ஏற்றுக்கொள்வதால், பின்தொடர்தல் இழப்பீட்டு திறன் சிறந்தது, எனவே சீல் செயல்திறன் நன்றாக உள்ளது. பிளவு (திறந்த) பள்ளம் 30 மி.மீ க்கும் குறைவான தடி விட்டம் பயன்படுத்தப்பட வேண்டும். அம்சங்கள்:
1. இதை ஹைட்ராலிக் மற்றும் நியூமேடிக் இரண்டிற்கும் பயன்படுத்தலாம்;
2 குறைந்த உராய்வு, சிறிய தொடக்க எதிர்ப்பு, மென்மையான இயக்கம், சமமான டைனமிக் மற்றும் நிலையான உராய்வு, ஊர்ந்து செல்வது இல்லை;
3. நீண்ட ஆயுள், எண்ணெய் இல்லாத உயவு முத்திரைகளுக்கு பயன்படுத்தலாம்;
4. சிறிய கட்டமைப்பு இடம், எளிதான நிறுவல் மற்றும் பராமரிப்பு;

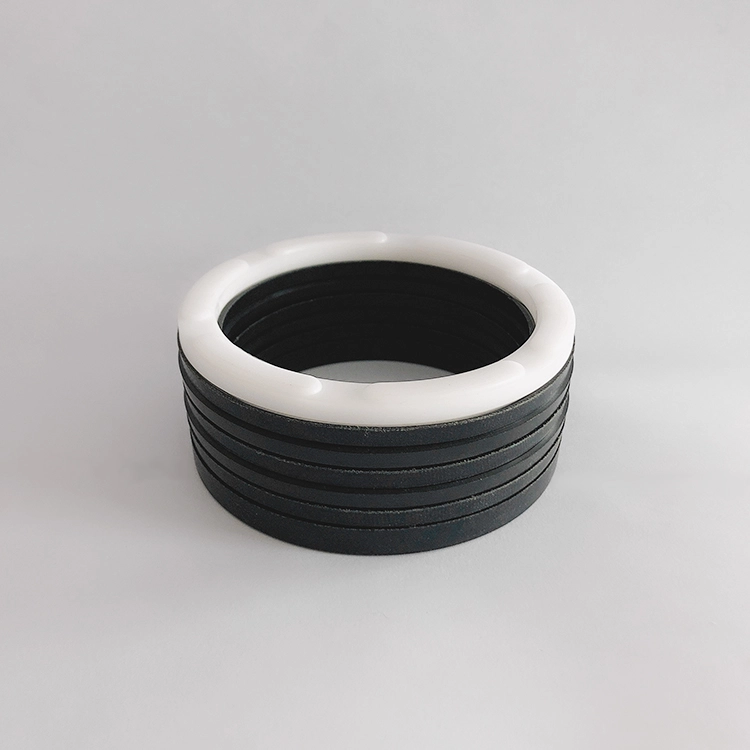

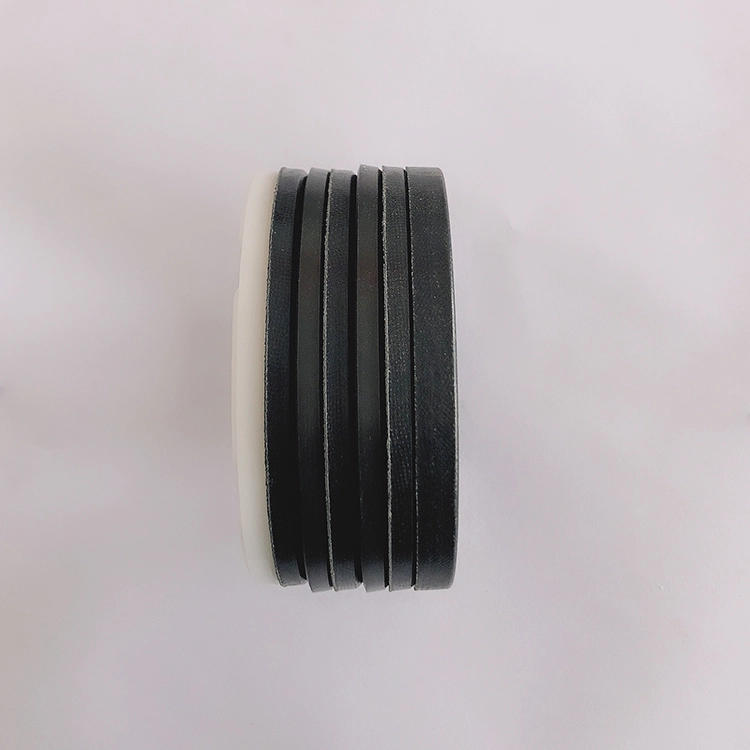

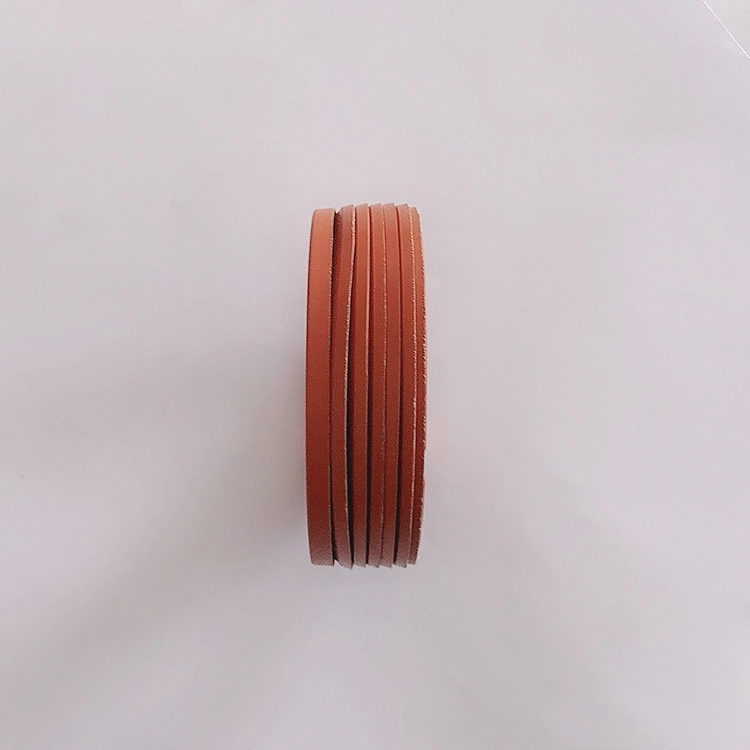

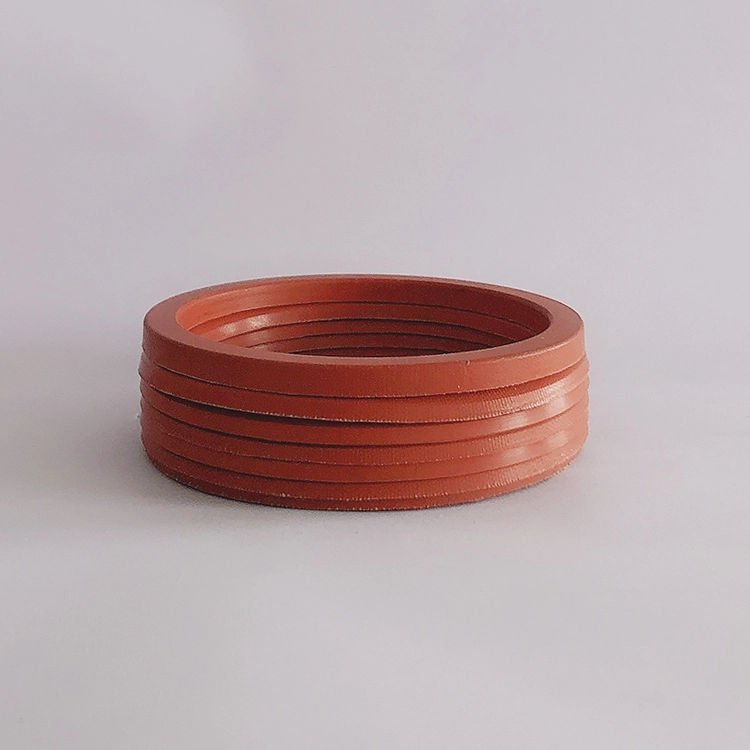

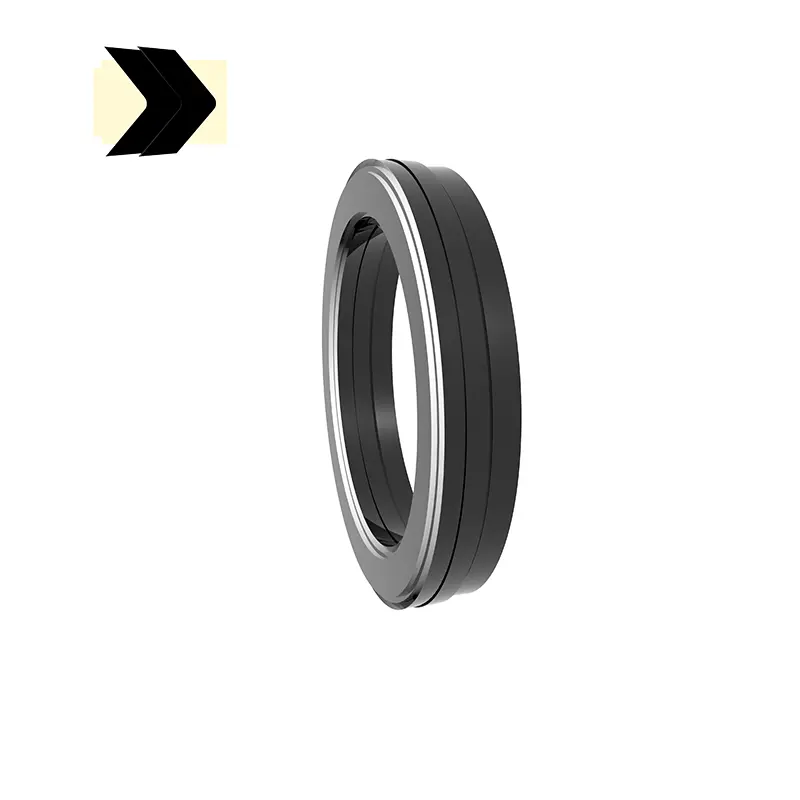

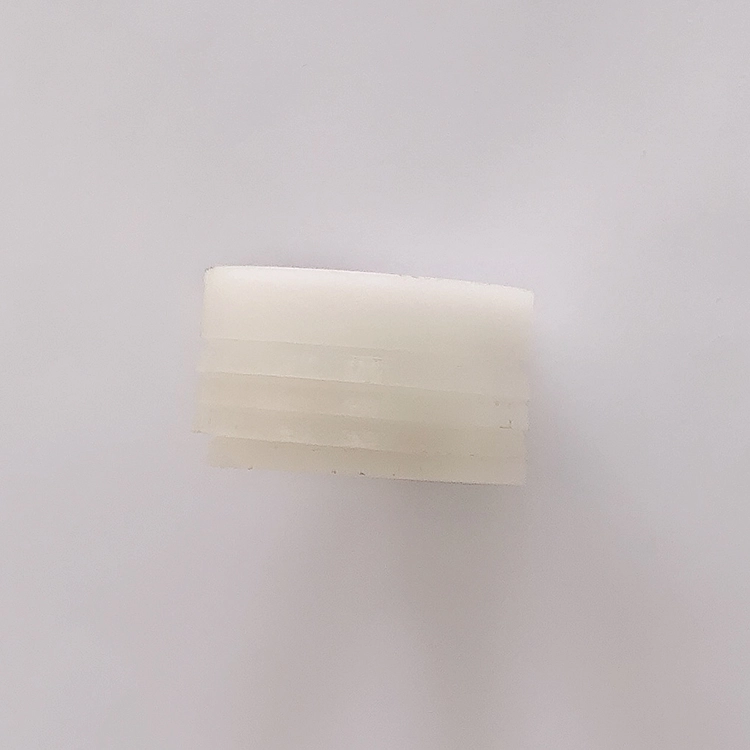

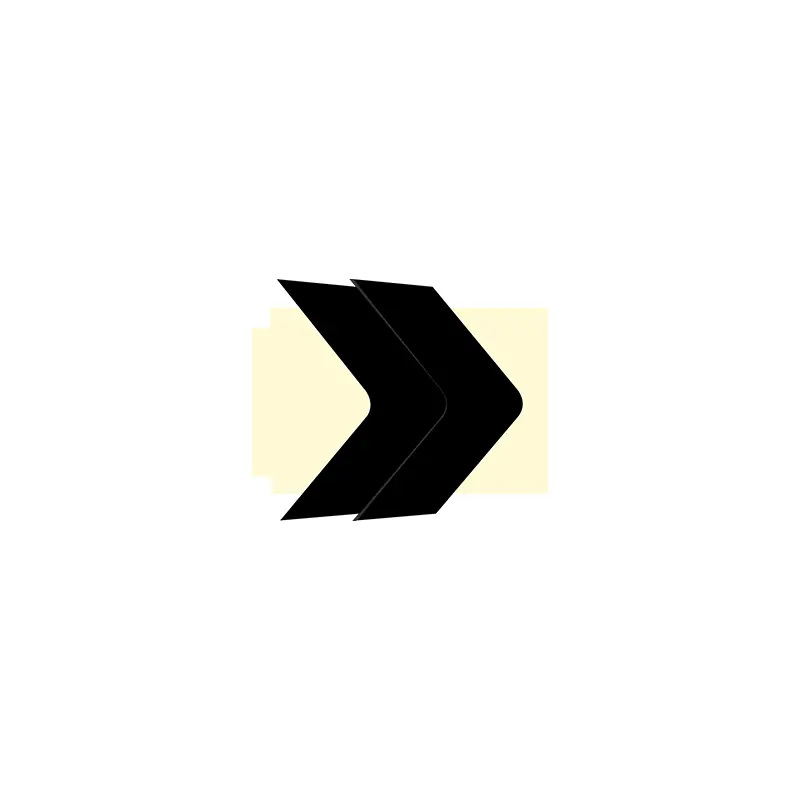

RC15 என்பது வி-வடிவ சீல் மோதிரங்கள், ஒரு அழுத்தம் வளையம் மற்றும் ஒரு ஆதரவு வளையத்தின் ஒரு தொகுப்பால் (3 க்கும் மேற்பட்டவை) கொண்டது, மேலும் இது ஹைட்ராலிக் பரஸ்பர இயக்க இயக்கத்திற்கு ஒரு வழி அழுத்தம் சீல் செய்வதற்கு ஏற்றது. நிறுவலின் போது சீல் பொருளுடன் இணக்கமான கிரீஸ் பயன்படுத்தப்பட வேண்டும். இதை ஒரு ஒருங்கிணைந்த (மூடிய) பள்ளத்தில் நிறுவ முடியாது. அம்சங்கள்:
1. பலவிதமான பொருட்கள் கிடைக்கின்றன, அவை பல்வேறு நோக்கங்களுக்காக உகந்ததாக சரிசெய்யப்படலாம்;
2. இது கடுமையான வேலை நிலைமைகளின் கீழ் பயன்படுத்தப்படலாம் மற்றும் கிட்டத்தட்ட எல்லா ஊடகங்களுக்கும் கடுமையான நிலைமைகளுக்கும் ஏற்றது;
3. இது ஒரு நீண்ட சேவை வாழ்க்கையைக் கொண்டுள்ளது மற்றும் எண்ணெய் இல்லாத மசகு முத்திரைகள் (நியாயமான பொருள் தேர்வு) பயன்படுத்தலாம்;
4. கேஸ்கெட்டை சரிசெய்வதன் மூலம் சீல் மற்றும் உராய்வை சரிசெய்ய முடியும், மேலும் வி-வடிவ முத்திரை வளையத்தைச் சேர்ப்பதன் மூலம் அல்லது அகற்றுவதன் மூலம் அச்சு அளவை சரிசெய்யலாம்;
5. சீல் செய்யும் மேற்பரப்பு தரம் மோசமாக இருந்தாலும் இது திறம்பட செயல்பட முடியும்.

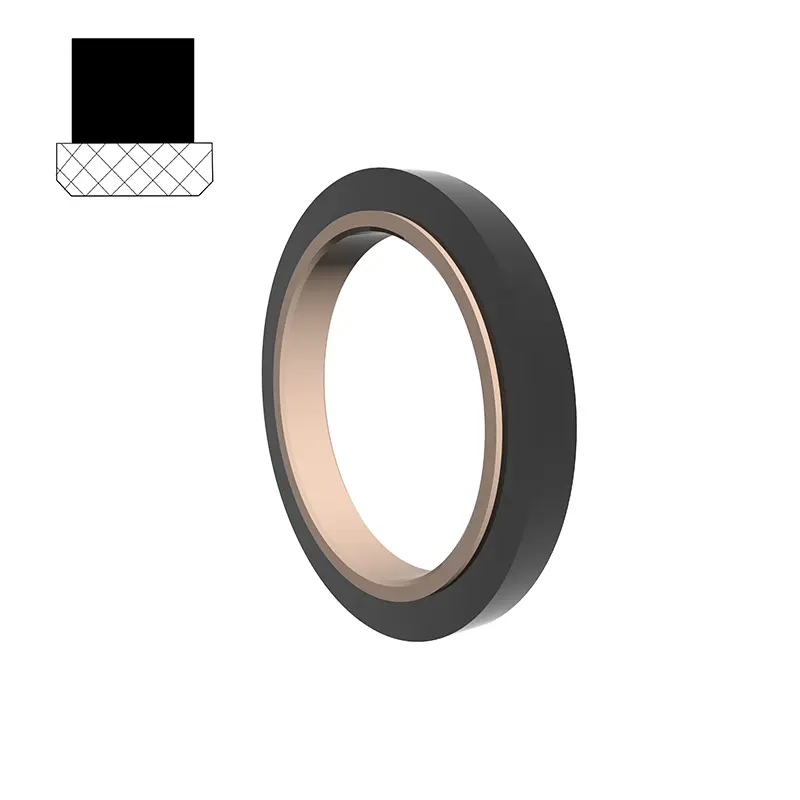

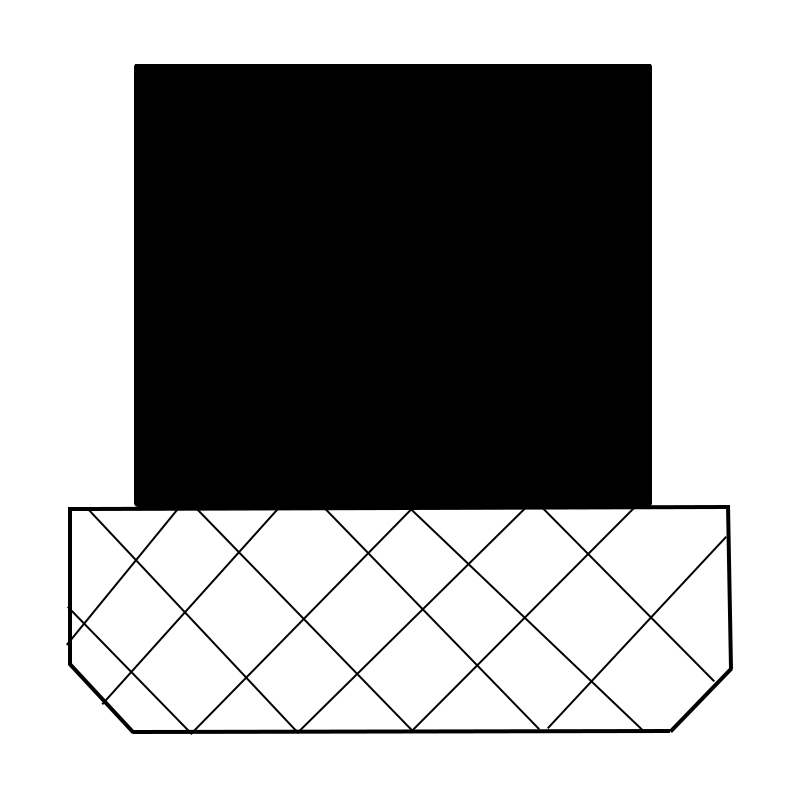

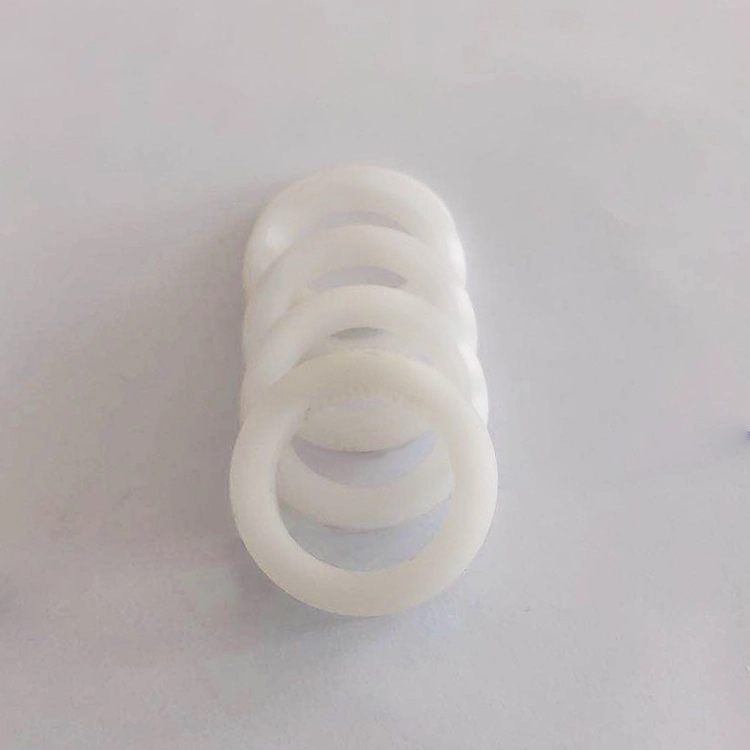

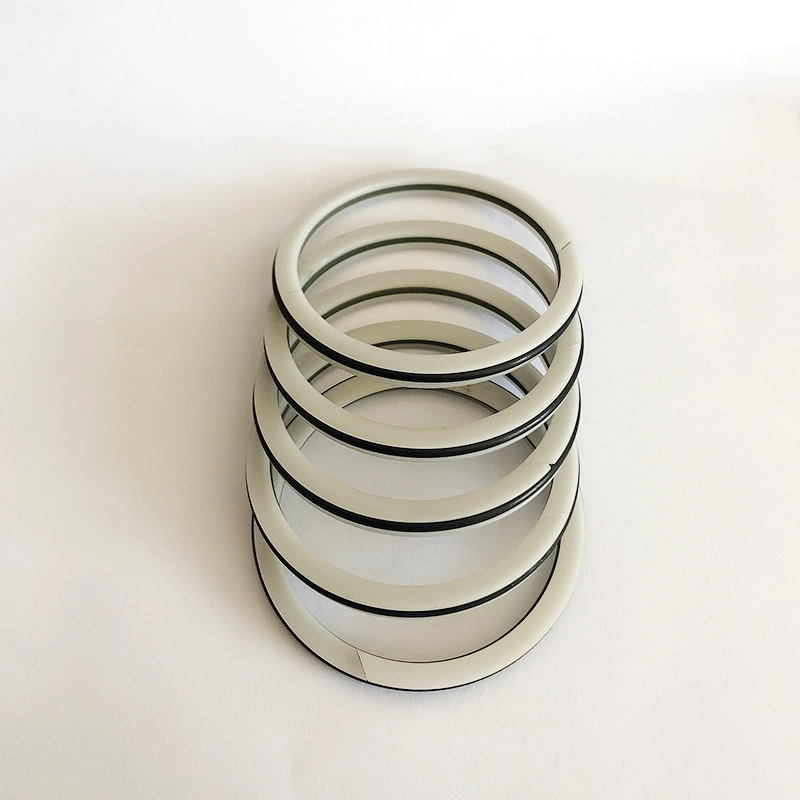

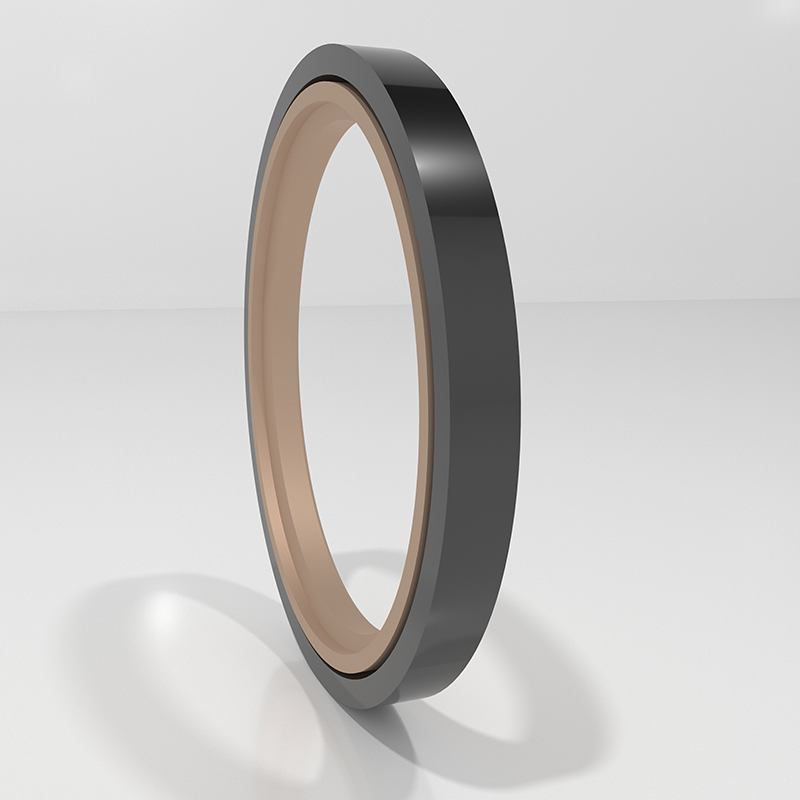

SPN என்பது நிரப்பப்பட்ட PTFE செவ்வக சீல் வளையம் மற்றும் ஒரு செவ்வக ரப்பர் வளையத்தால் ஆனது, இது ஹைட்ராலிக் மற்றும் நியூமேடிக் பரஸ்பர இயக்க இருதரப்பு அழுத்தம் சீல் செய்வதற்கு ஏற்றது. செவ்வக வளையம் ரேடியல் சக்தியை வழங்குகிறது மற்றும் சீல் வளையத்தின் உடைகளுக்கு ஈடுசெய்கிறது. பிளவு (திறந்த) பள்ளங்கள் 30 மி.மீ க்கும் குறைவான தடி விட்டம் பயன்படுத்தப்பட வேண்டும்.
அம்சங்கள்:
1. குறைந்த உராய்வு, சிறிய தொடக்க எதிர்ப்பு, மென்மையான இயக்கம், சமமான மாறும் மற்றும் நிலையான உராய்வு, ஊர்ந்து செல்வது இல்லை;
2. ஹைட்ராலிக் மற்றும் நியூமேடிக் இரட்டை பயன்பாட்டு முத்திரைகள், இருதரப்பு அழுத்தம் சீல் செய்ய பயன்படுத்தப்படலாம்;
3. உயர் ஆயுள், எண்ணெய் இல்லாத உயவு முத்திரைகளுக்கு பயன்படுத்தலாம்;
4. சிறிய கட்டமைப்பு இடம், எளிதான நிறுவல் மற்றும் பராமரிப்பு;

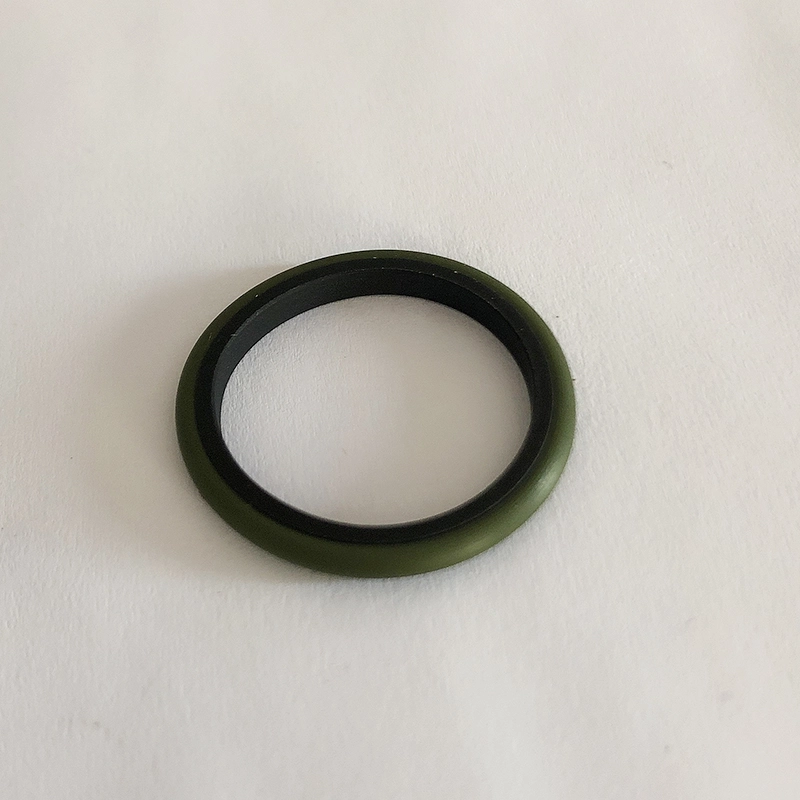

RC17 ஹைட்ராலிக் மற்றும் நியூமேடிக் பரஸ்பர இருதரப்பு அழுத்தம் சீல் செய்வதற்கு ஏற்றது. ஓ-ரிங் ரேடியல் சக்தியை வழங்குகிறது மற்றும் சீல் வளையத்தின் உடைகளுக்கு ஈடுசெய்கிறது. பிளவு (திறந்த) பள்ளங்கள் 30 மி.மீ க்கும் குறைவான தடி விட்டம் பயன்படுத்தப்பட வேண்டும். அம்சங்கள்:
1. குறைந்த உராய்வு, சிறிய தொடக்க எதிர்ப்பு, மென்மையான இயக்கம், சமமான மாறும் மற்றும் நிலையான உராய்வு, ஊர்ந்து செல்வது இல்லை;
2. ஹைட்ராலிக் மற்றும் நியூமேடிக் இரட்டை பயன்பாட்டு முத்திரைகள், இருதரப்பு அழுத்தம் சீல் செய்ய பயன்படுத்தப்படலாம்;
3. நீண்ட ஆயுள், எண்ணெய் இல்லாத உயவு முத்திரைகளுக்கு பயன்படுத்தலாம்;
4. சிறிய கட்டமைப்பு இடம், எளிதான நிறுவல் மற்றும் பராமரிப்பு:

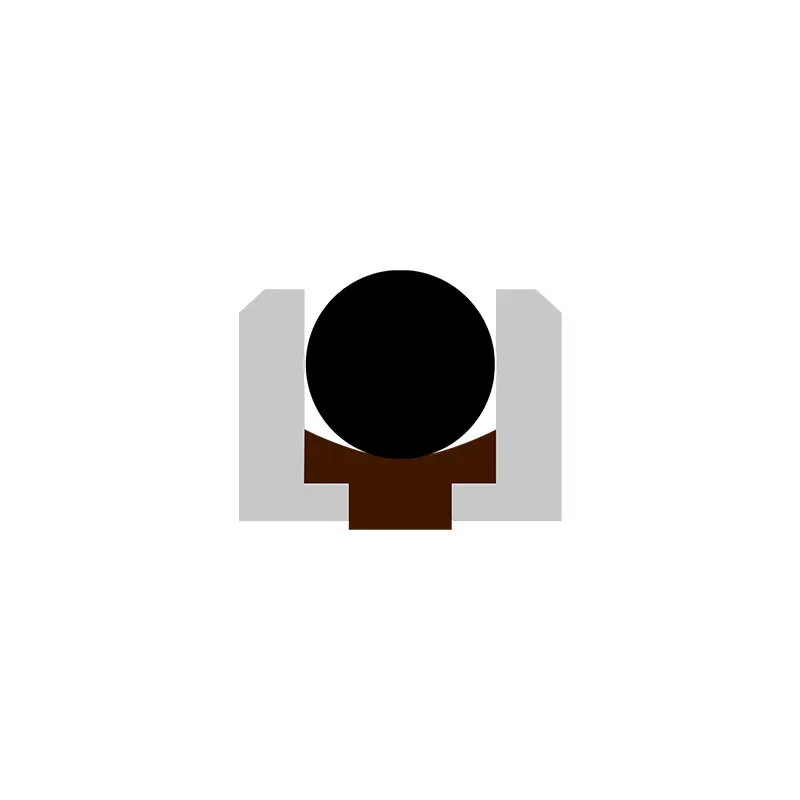

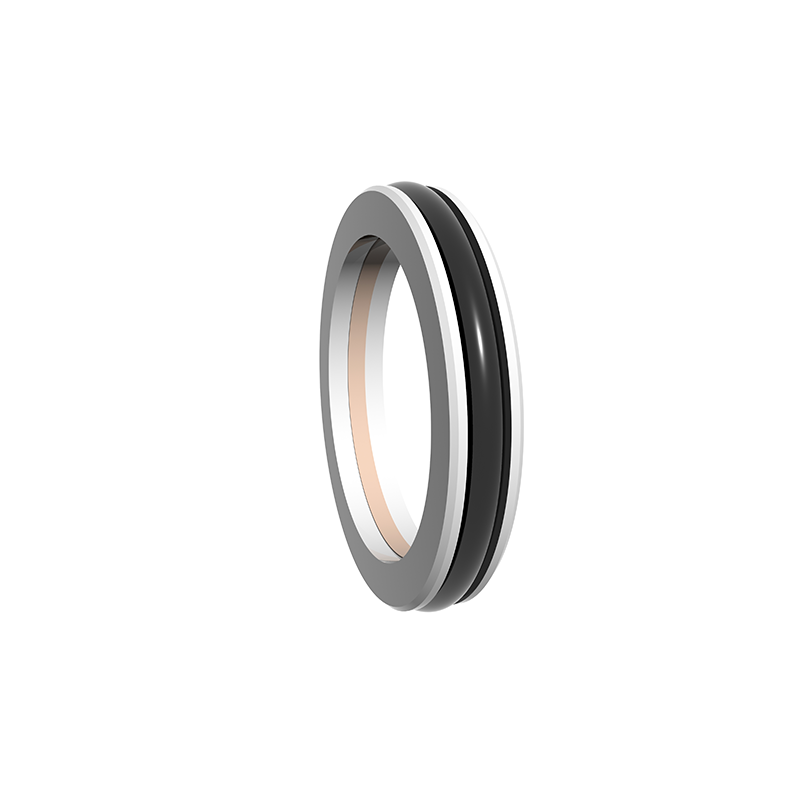

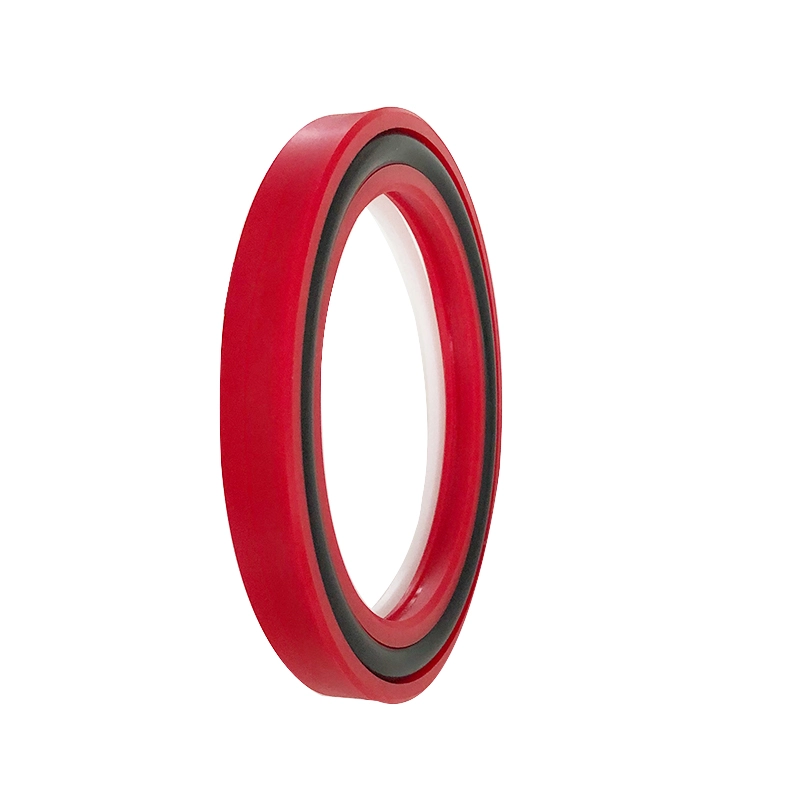

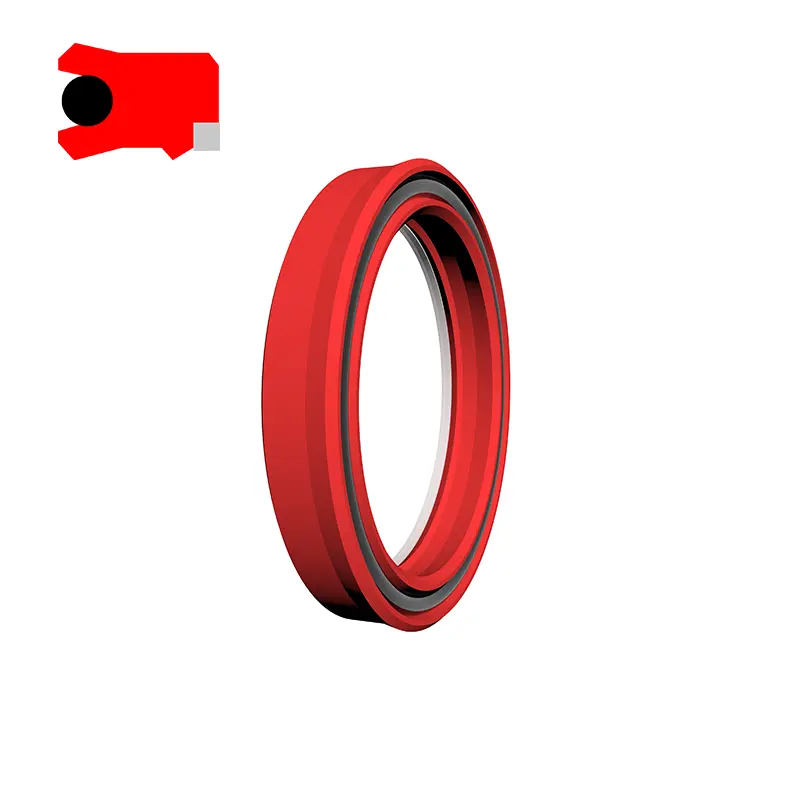

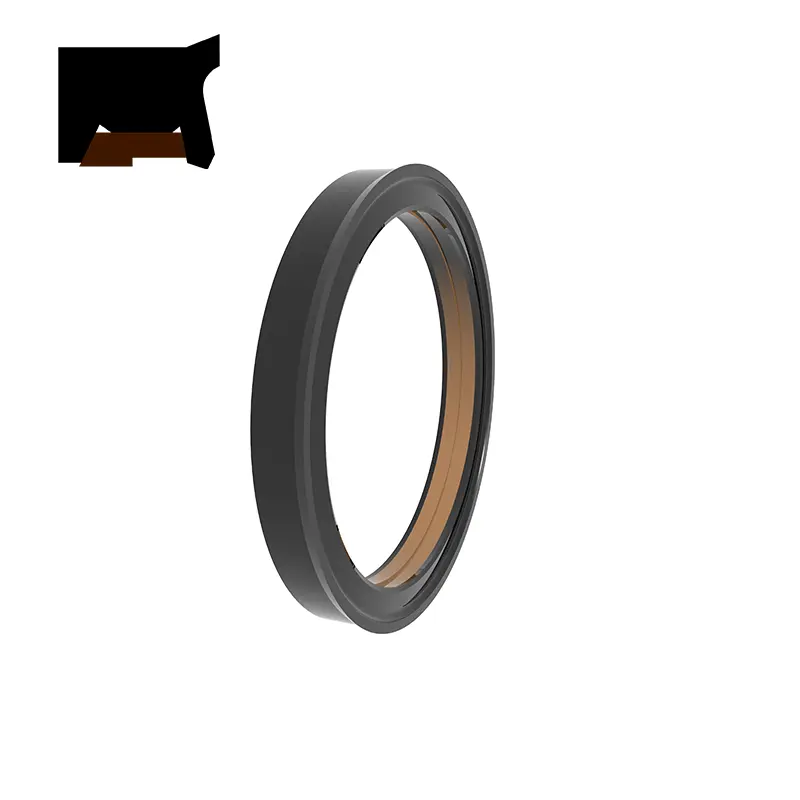

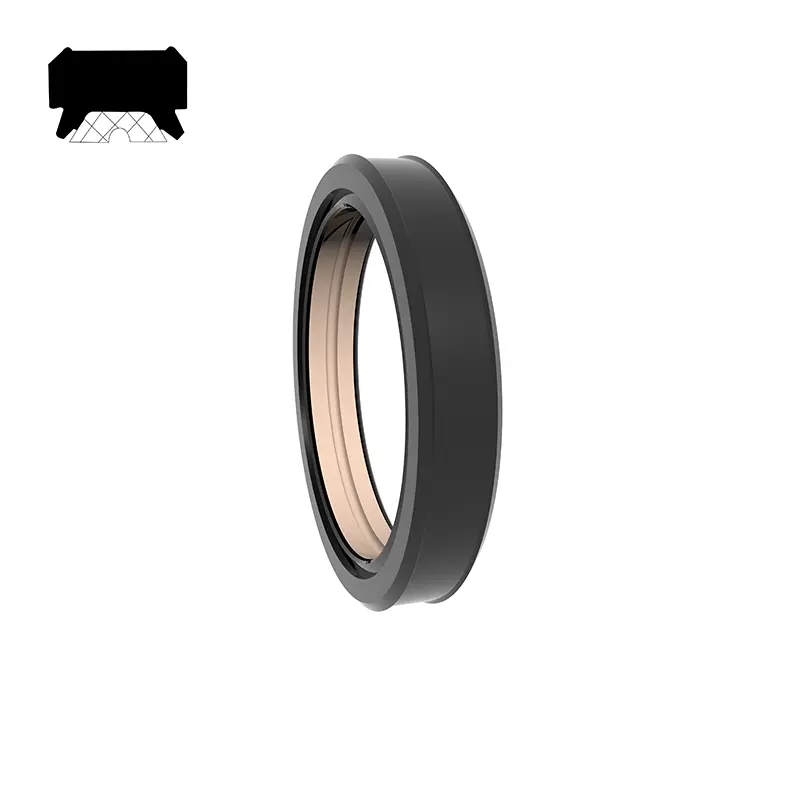

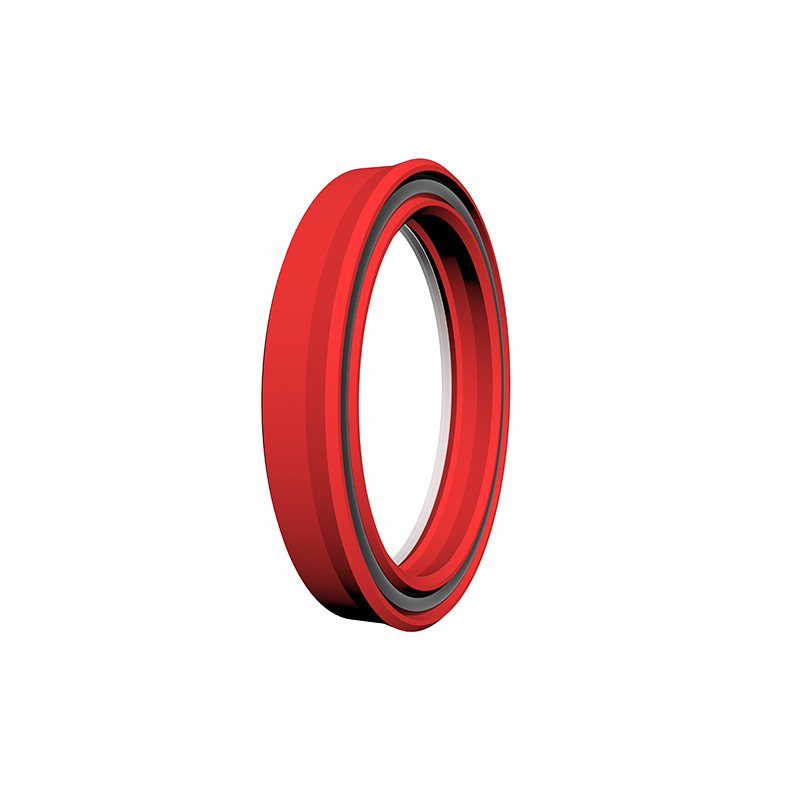

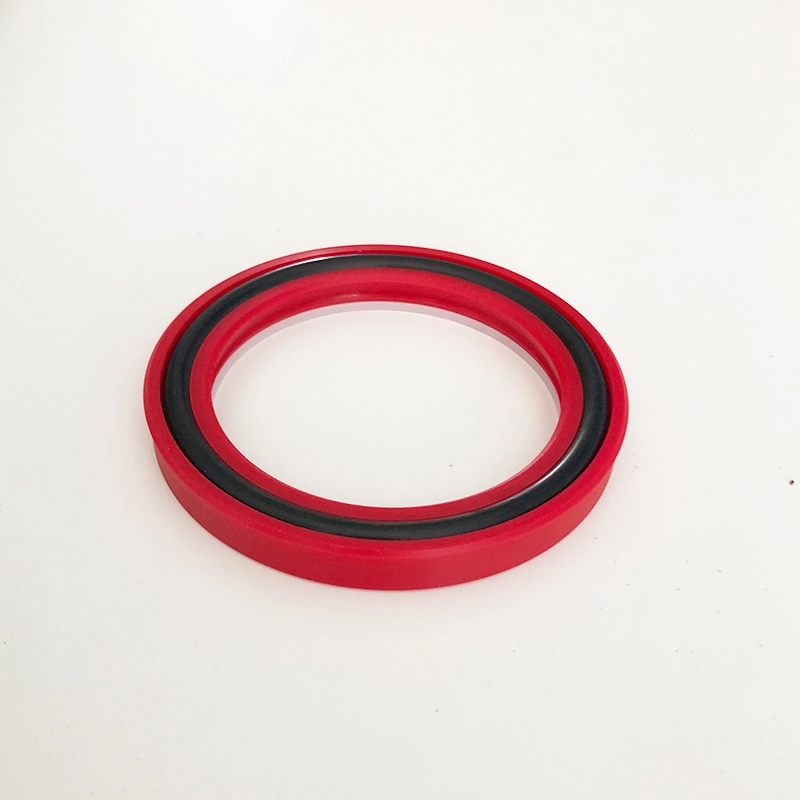

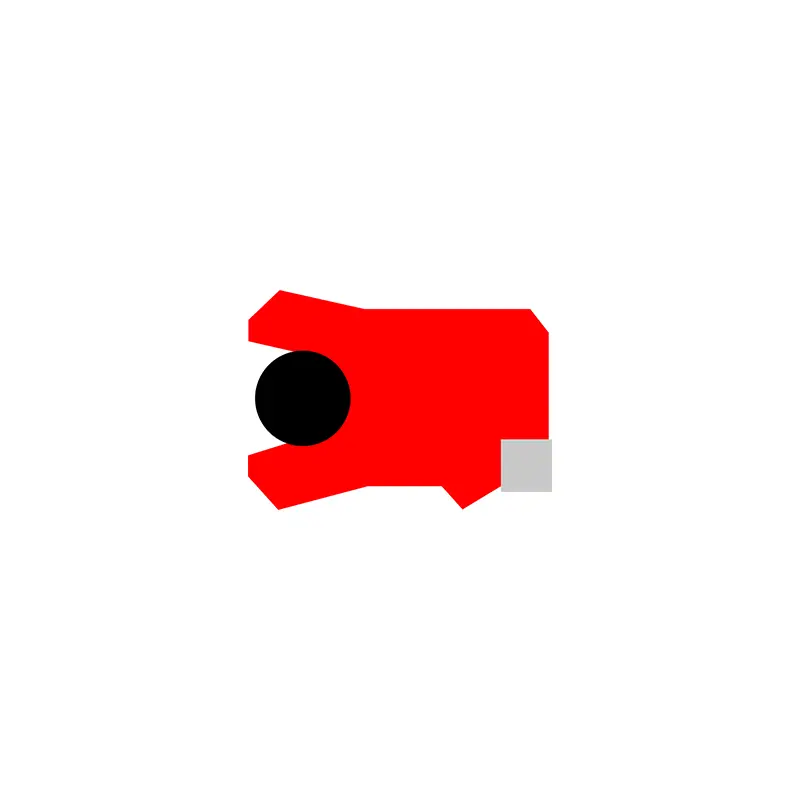

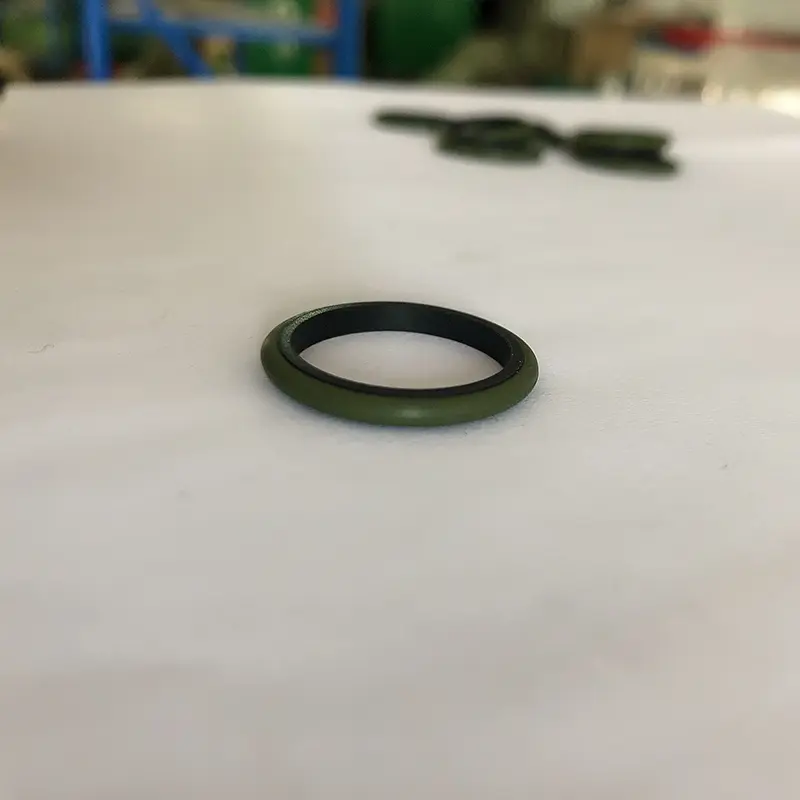

ஜி.டி.டி.ஐ என்பது ஒரு சிறப்பு வடிவ ரப்பர் (அல்லது பாலியூரிதீன்) எலாஸ்டோமர் மற்றும் மாற்றியமைக்கப்பட்ட பி.டி.எஃப்-சீல் வளையத்தால் ஆனது, மேலும் நல்ல சீலிங், நீண்ட ஆயுள், குறைந்த உராய்வு போன்றவற்றின் பண்புகளைக் கொண்டுள்ளது. டி.டி.எம்.ஐ ஒரு சிறப்பு வடிவ வடிவ ரப்பர் (அல்லது பாலியூர்தேன்) எலாஸ்டோமர் மற்றும் மாற்றியமைக்கப்பட்ட பி.டி.எஃப்-சீலிங் ரிங், மற்றும் ஹேஸ் தி க்ரைஸ்டிஸ்ட்ரிஸால் ஆனது. ஜி.ஜி.டி.ஐ ஒரு பி.டி.எஃப்.இ நிரப்பப்பட்ட சீல் வளையம், இரண்டு எல் வடிவ பிளாஸ்டிக் ஆதரவு மோதிரங்கள் மற்றும் ஒரு மீள் சக்தி ஓ-மோதிரங்களால் ஆனது, மேலும் நல்ல சீல், நீண்ட ஆயுள், குறைந்த உராய்வு, ஊர்ந்து செல்வது போன்றவற்றின் பண்புகளைக் கொண்டுள்ளது.

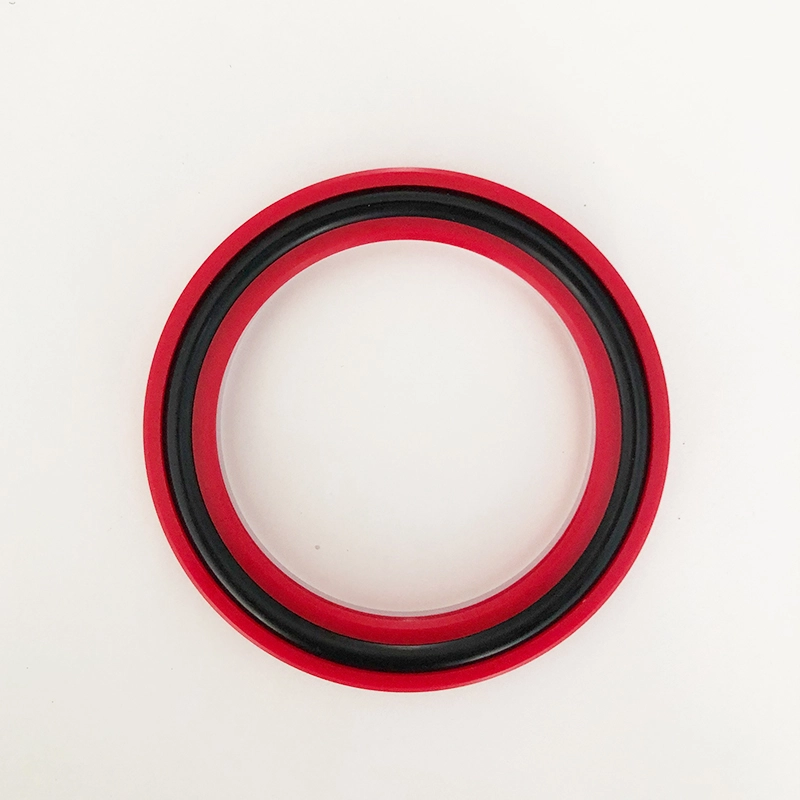

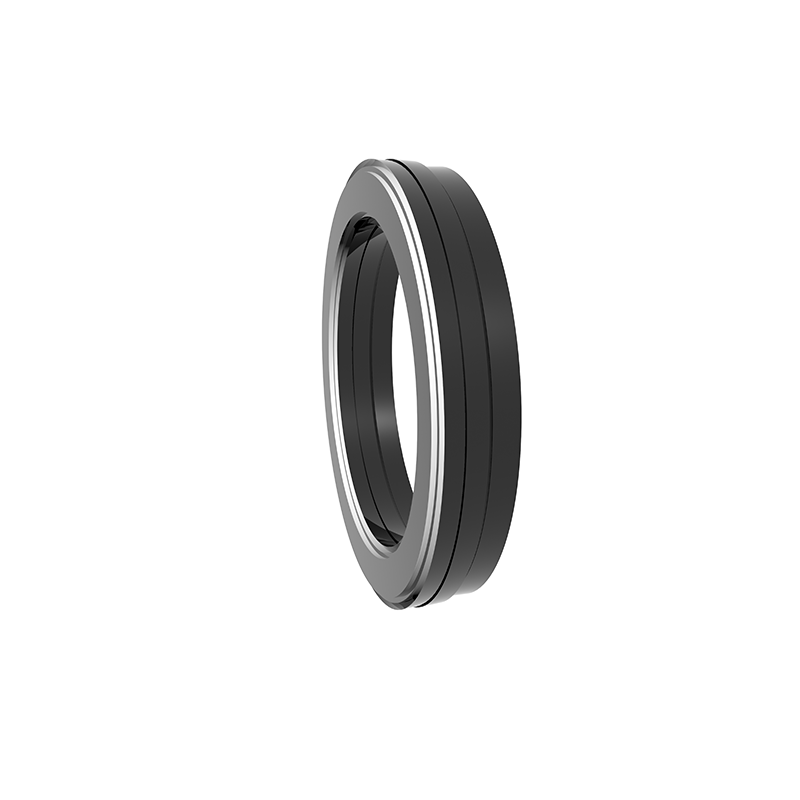

பி.டி. அம்சங்கள்:
1. அதிர்வு சுமைகள் மற்றும் அழுத்தம் சிகரங்களுக்கு உணர்ச்சியற்றது
2. நல்ல வெளியேற்ற எதிர்ப்பு திறன்
3. சுமை மற்றும் குறைந்த வெப்பநிலையின் கீழ் சிறந்த சீல்
4. கடுமையான வேலை நிலைமைகளுக்கு ஏற்றது

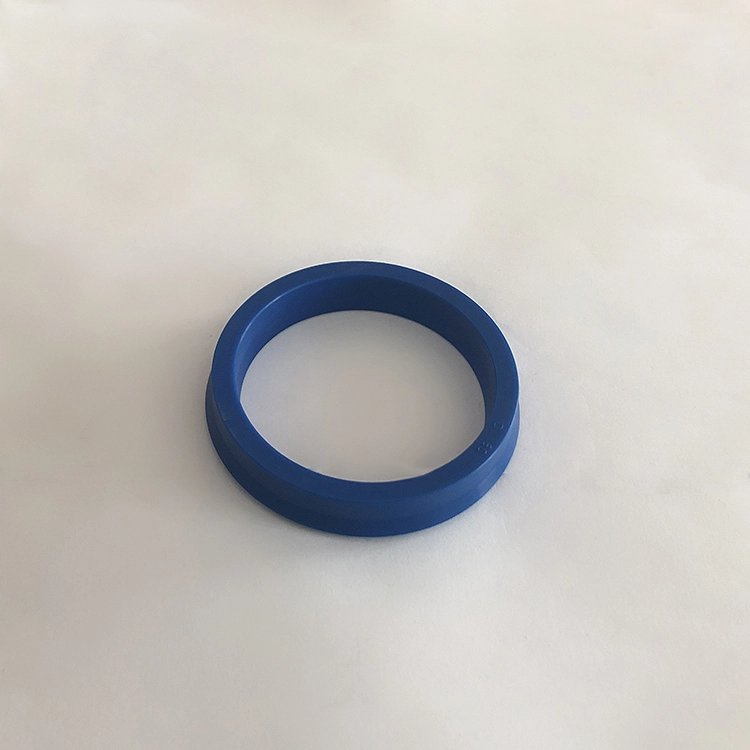

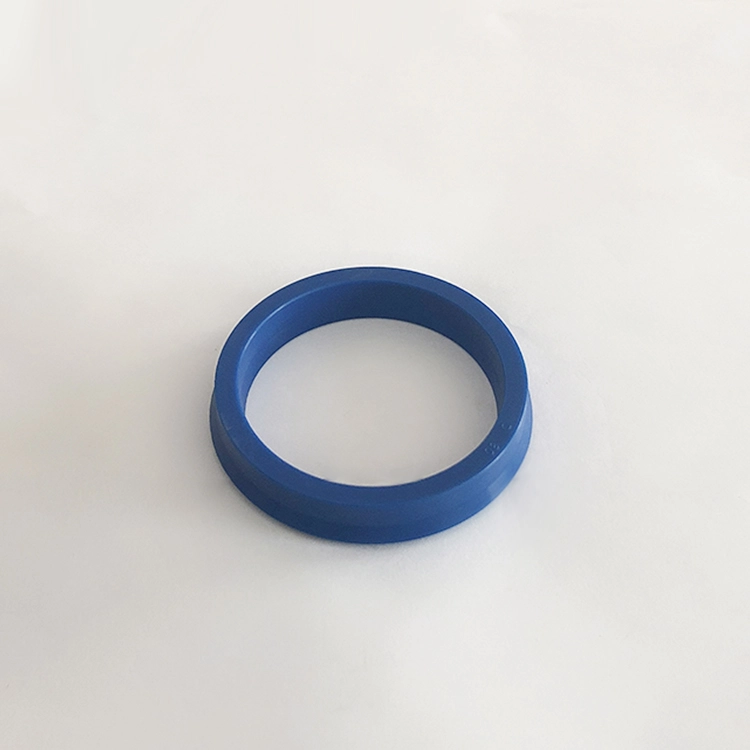

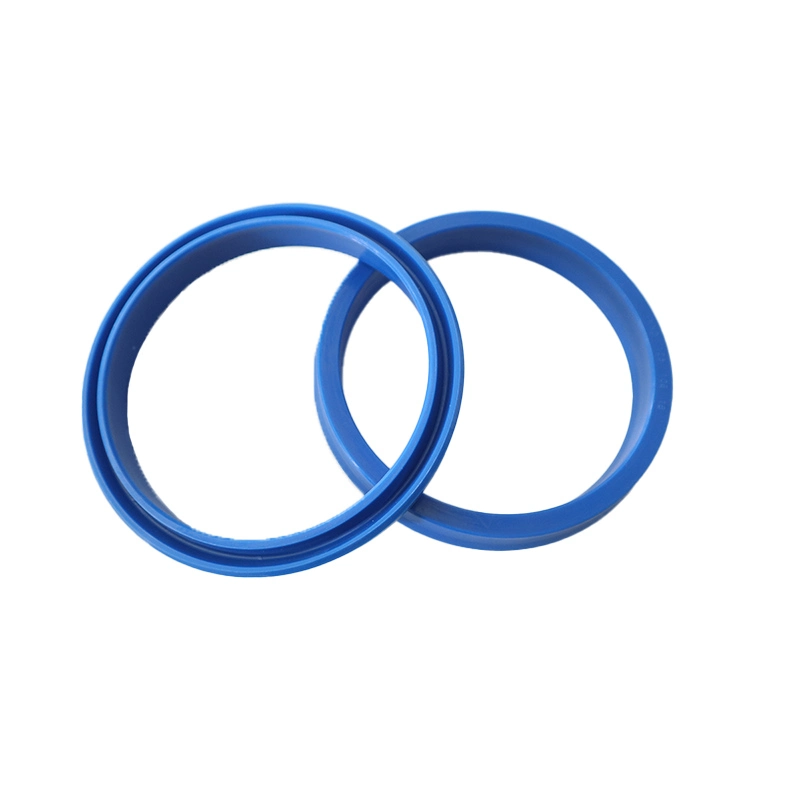

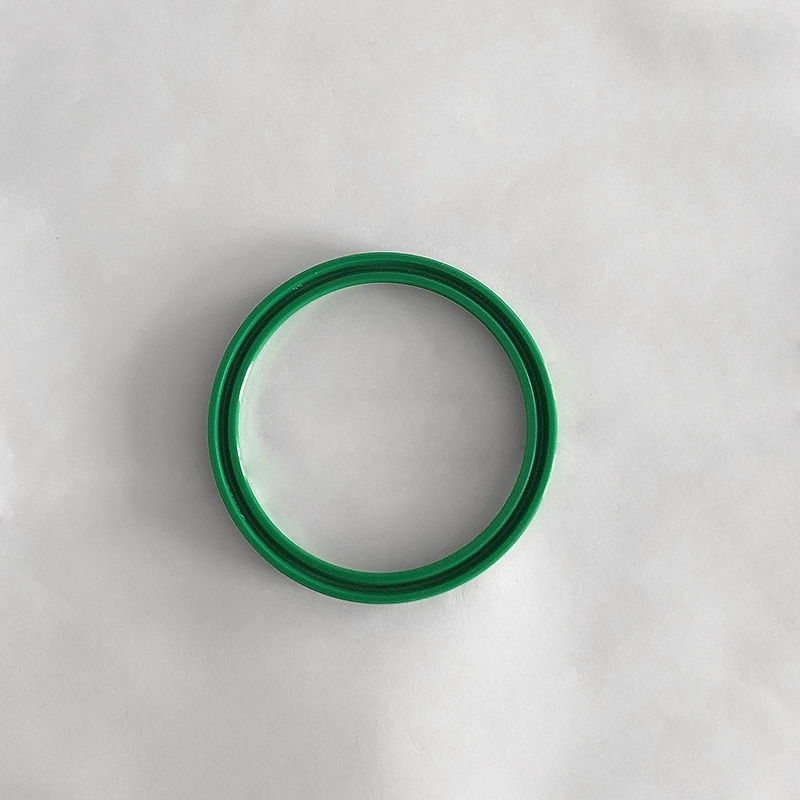

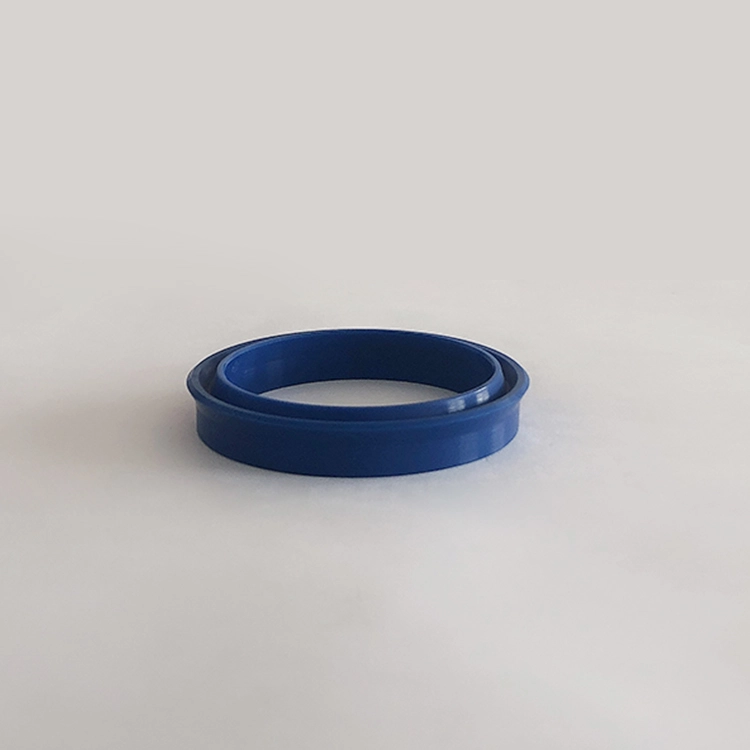

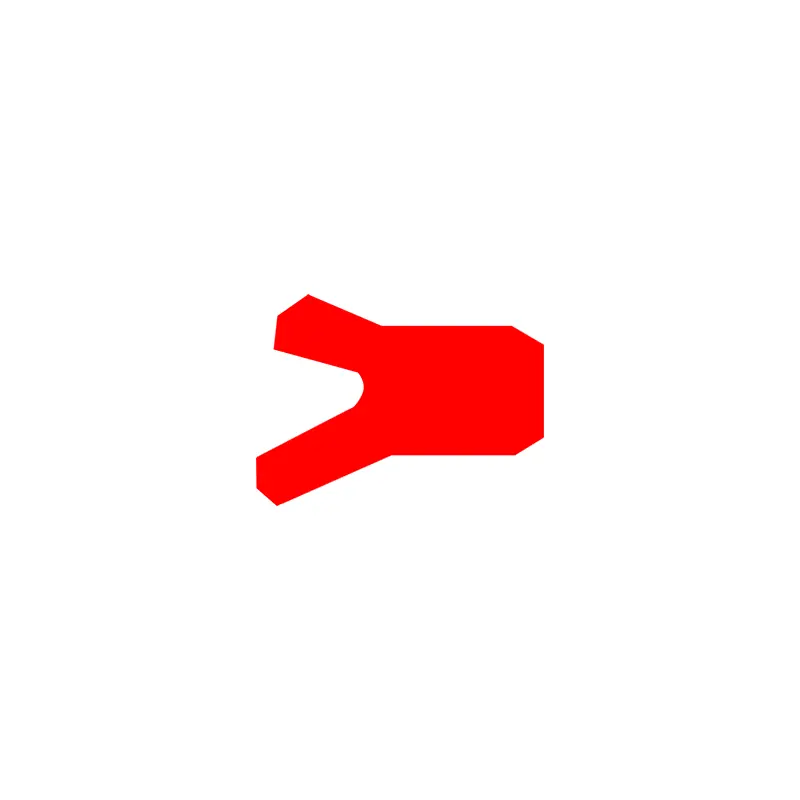

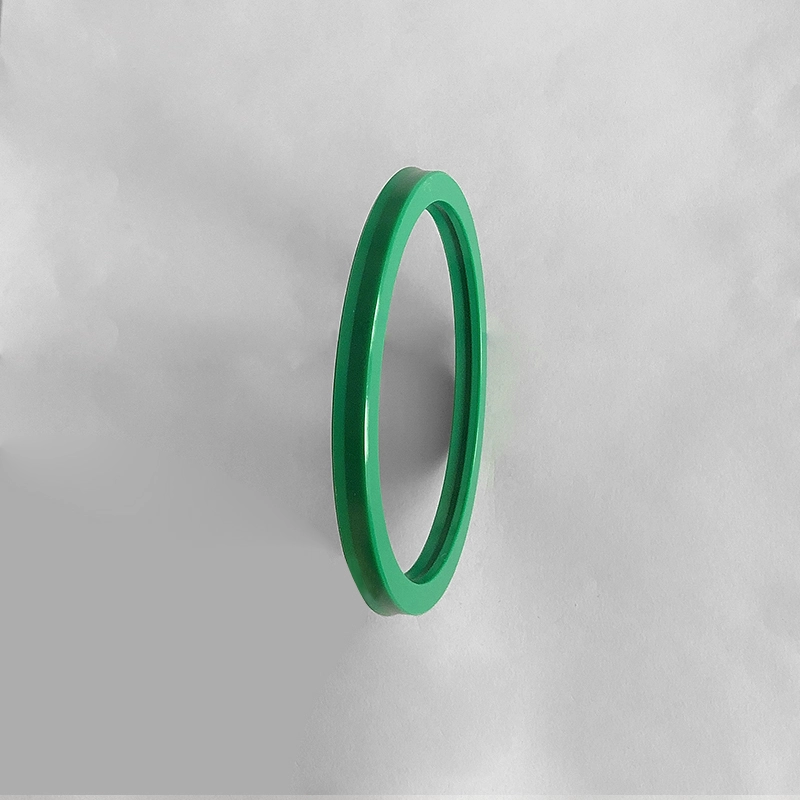

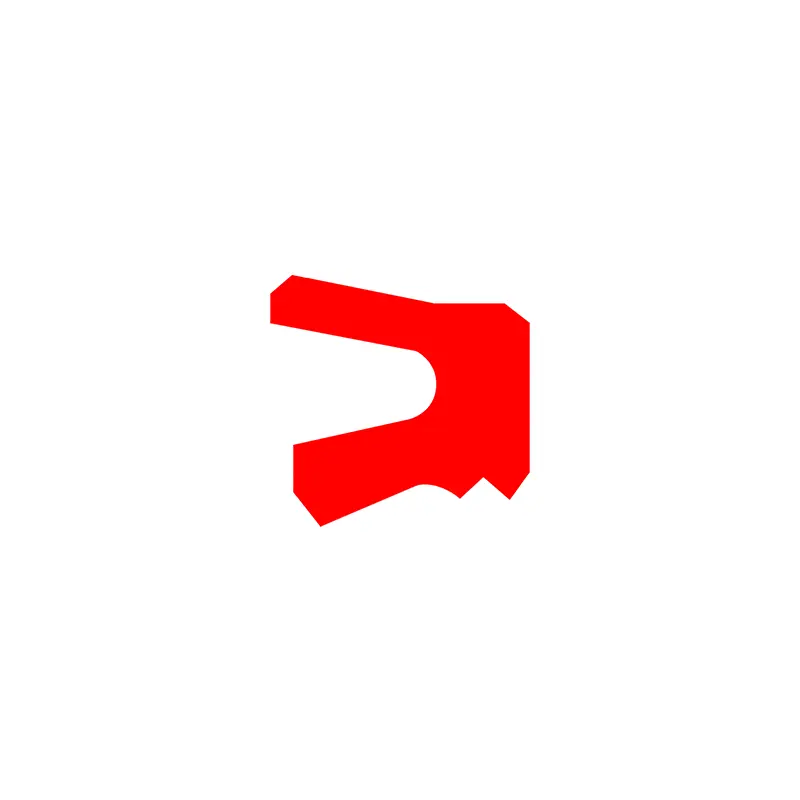

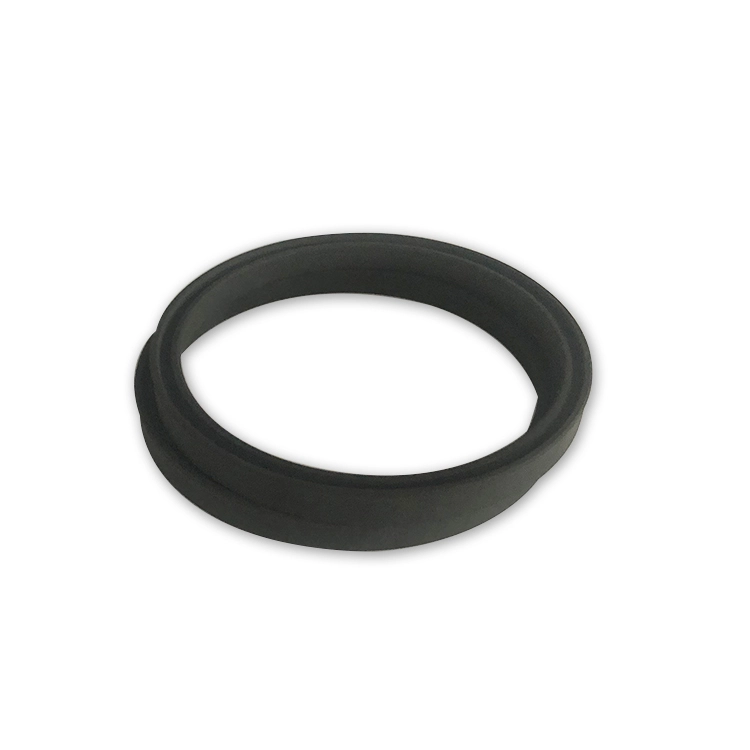

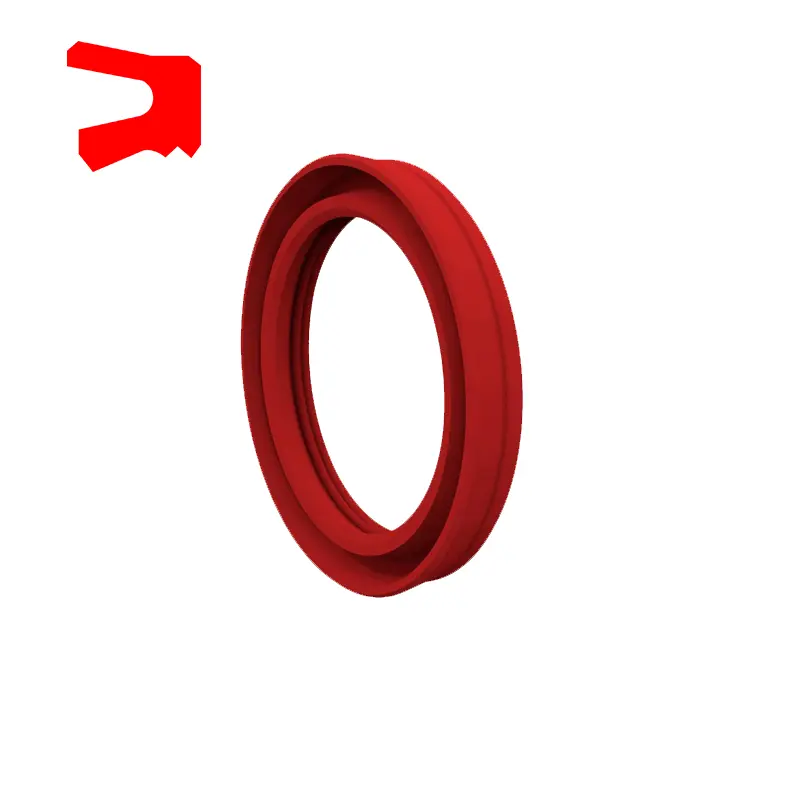

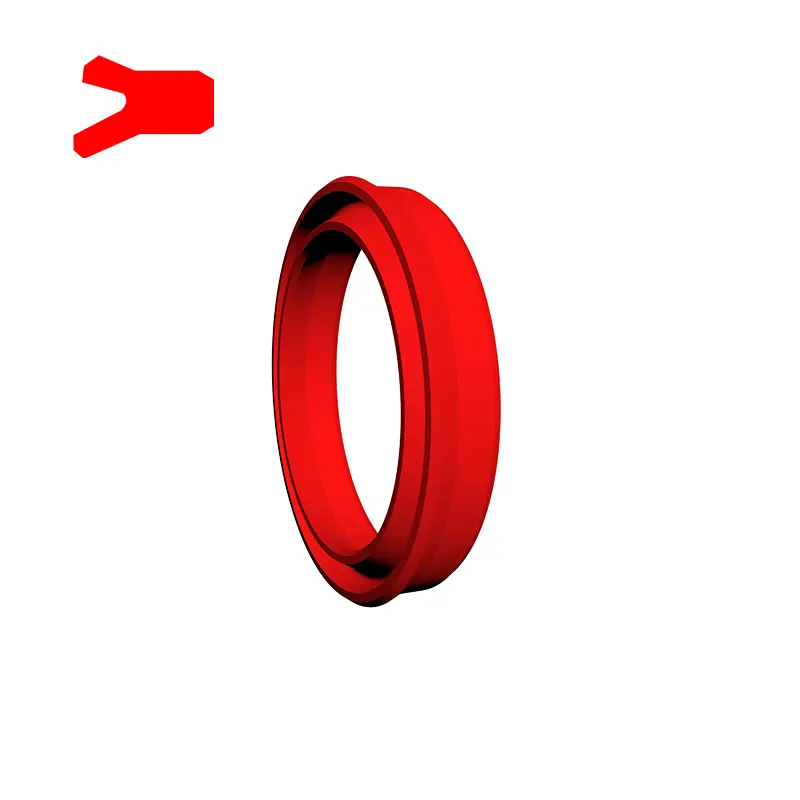

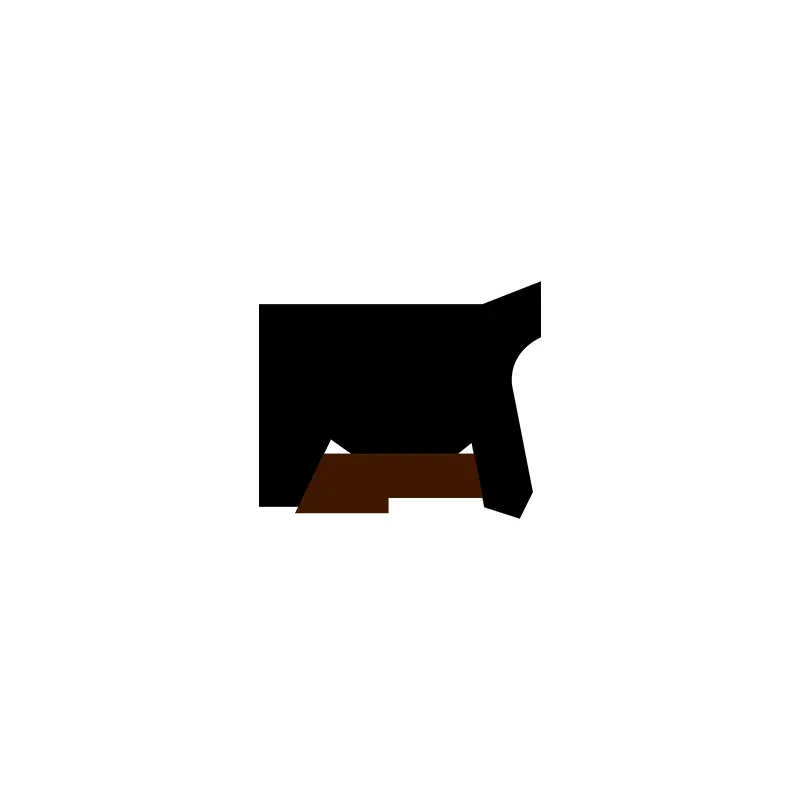

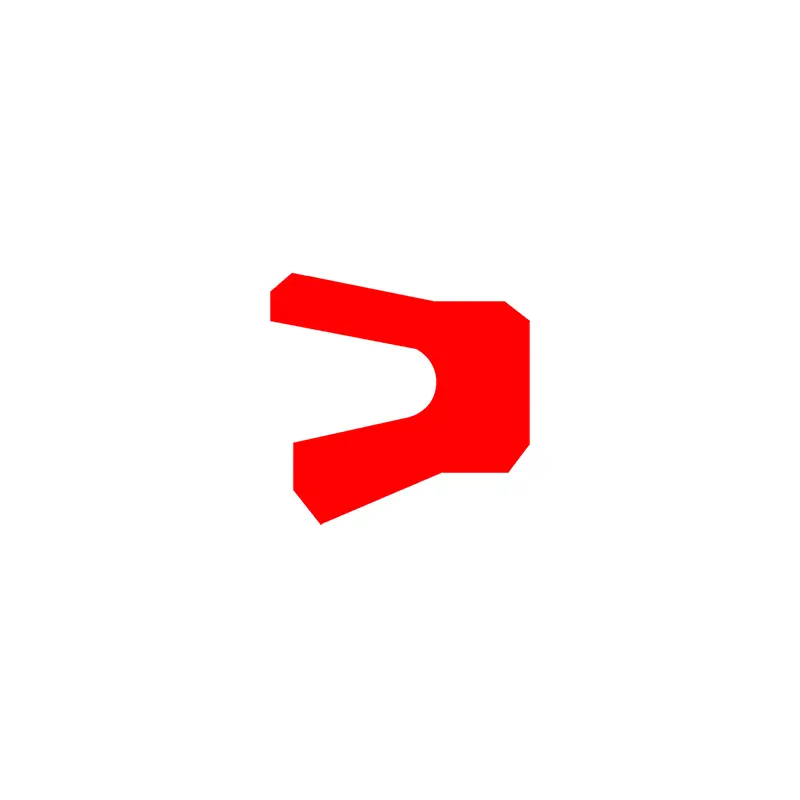

தண்டு க்கான YXD வகை முத்திரை வளையம் பிஸ்டன் தடியில் சிறப்பாக பயன்படுத்தப்படும் சமச்சீரற்ற முத்திரையாகும். இது ஹைட்ராலிக் பரஸ்பர இயக்கத்தின் ஒரு வழி சீல் செய்வதற்கு ஏற்றது மற்றும் நல்ல சீல் செயல்திறனைக் கொண்டுள்ளது. 12 ~ 32MPA இன் கீழ் பயன்படுத்தும்போது, குதிகால் தக்கவைக்கும் மோதிரம் தேவைப்படுகிறது. பள்ளம் JB/ZQ4265-97 தரத்திற்கு ஒத்துப்போகிறது. அதன் பண்புகள்:
1. ஒளி சுமைகள் மற்றும் நடுத்தர சுமைகளுக்கு பொருந்தும்;
2. உயர் அழுத்த மற்றும் குறைந்த அழுத்த முத்திரைகள் இரண்டிற்கும் நல்ல சீல் செயல்திறன்;
3. பலவிதமான பொருட்கள் கிடைக்கின்றன, மேலும் நடுத்தர எதிர்ப்பு செயல்திறன் மிகவும் விரிவானது;
4. எளிய அமைப்பு மற்றும் எளிதான நிறுவல் மற்றும் பராமரிப்பு.

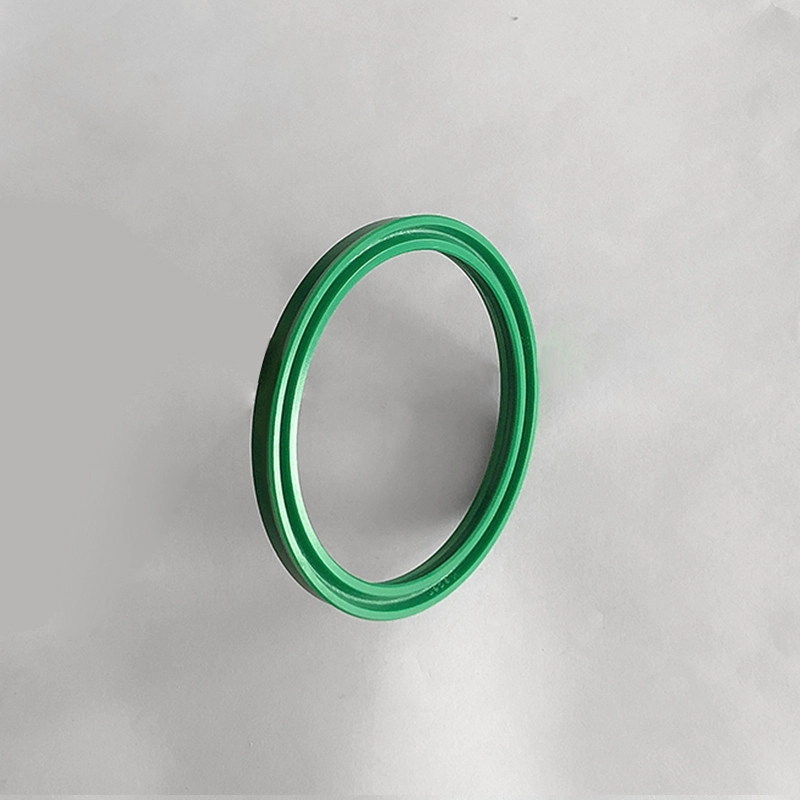

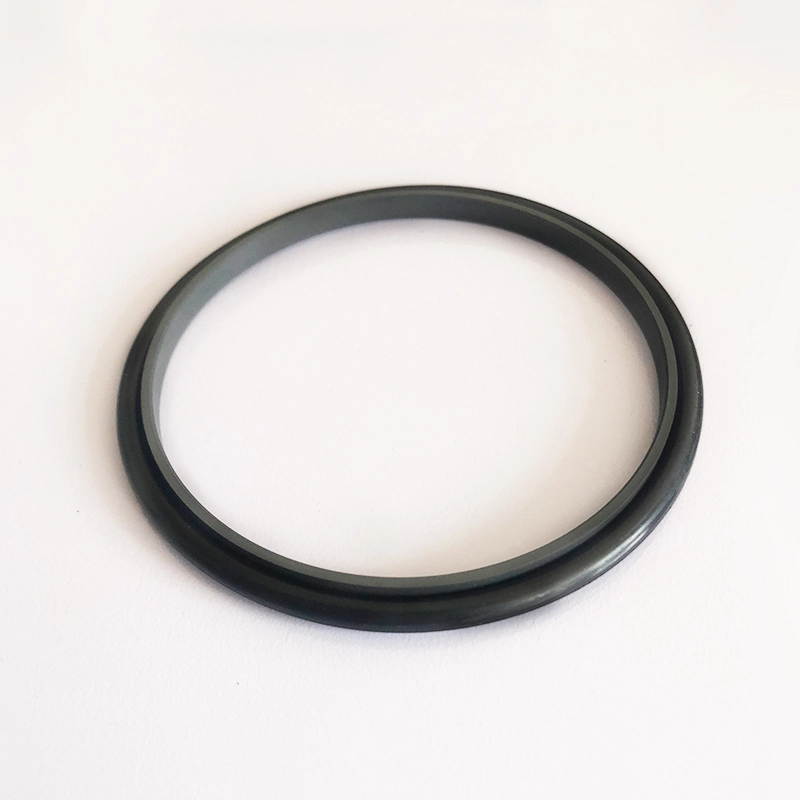

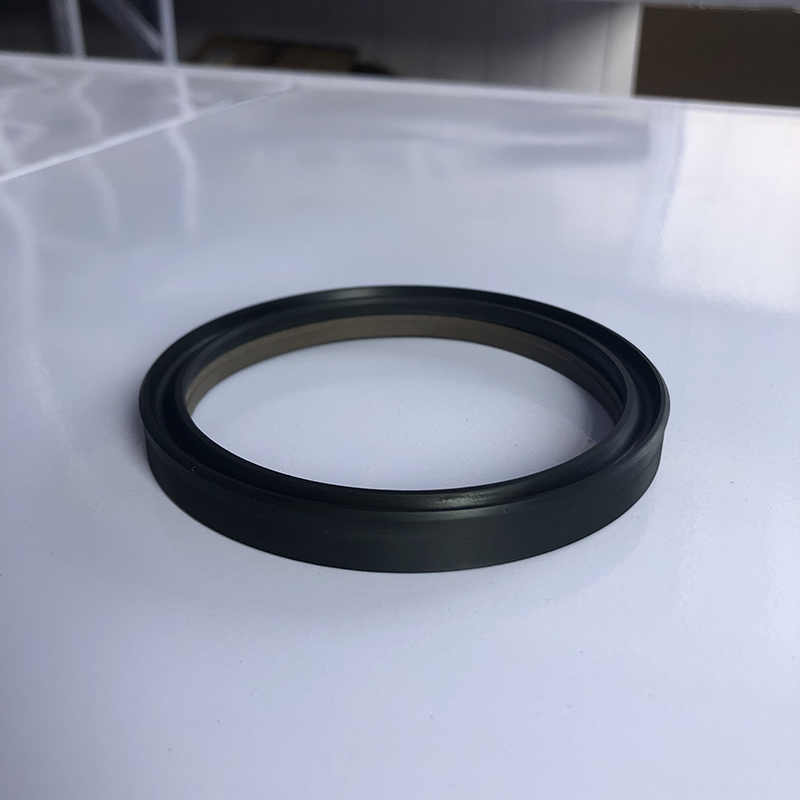

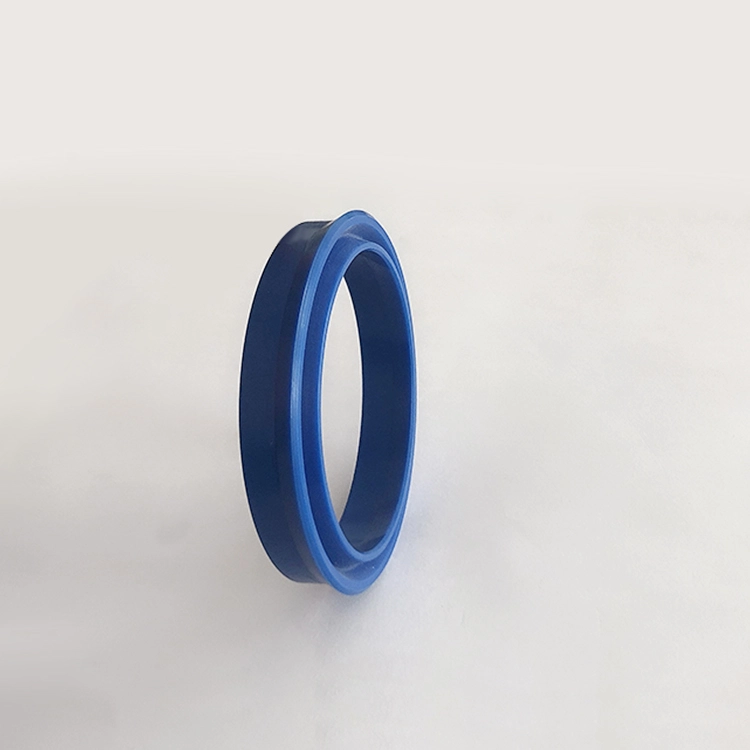

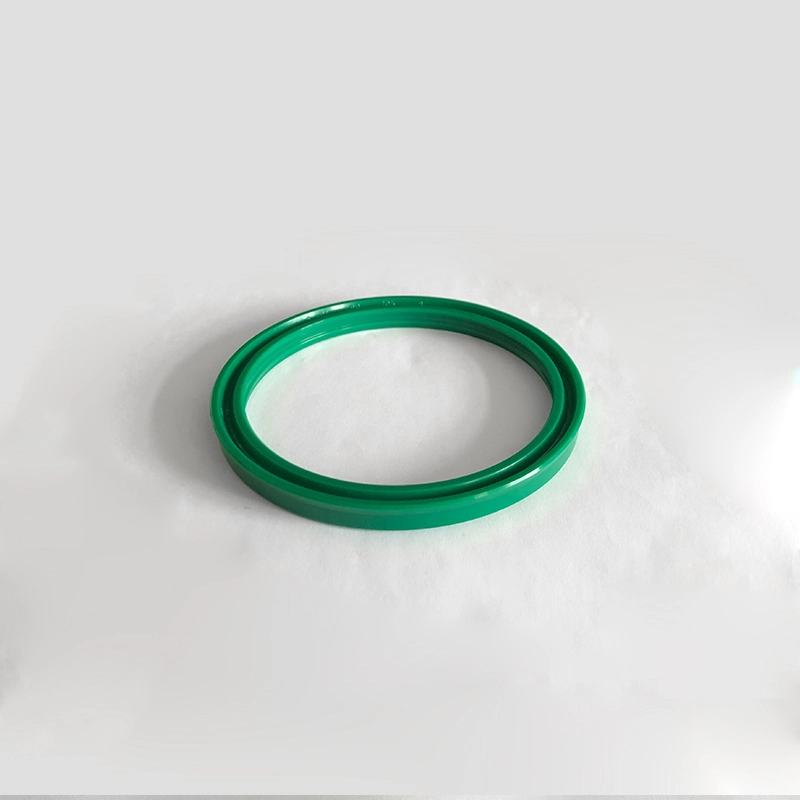

ஆர்.சி.யூ.ஆர் சீல் ரிங் என்பது பிஸ்டன் தடியில் சிறப்பாகப் பயன்படுத்தப்படும் ஒரு சமச்சீரற்ற முத்திரையாகும், இது ஹைட்ராலிக் பரஸ்பர இயக்கத்தின் ஒரு வழி சீல் செய்வதற்கு ஏற்றது, நல்ல சீல் செயல்திறனுடன். பள்ளம் ISO5597 தரநிலைக்கு இணங்குகிறது. இது சீல் அமைப்பில் துணை முத்திரையாக பயன்படுத்தப்படுகிறது. அதன் பண்புகள்:
1. நல்ல நிலையான மற்றும் மாறும் சீல் செயல்திறன்;
2. மாறும் நிலைமைகளின் கீழ் வலுவான மீதமுள்ள எண்ணெய் மீட்பு திறன்;
3. எளிய அமைப்பு மற்றும் எளிதான நிறுவல் மற்றும் பராமரிப்பு.

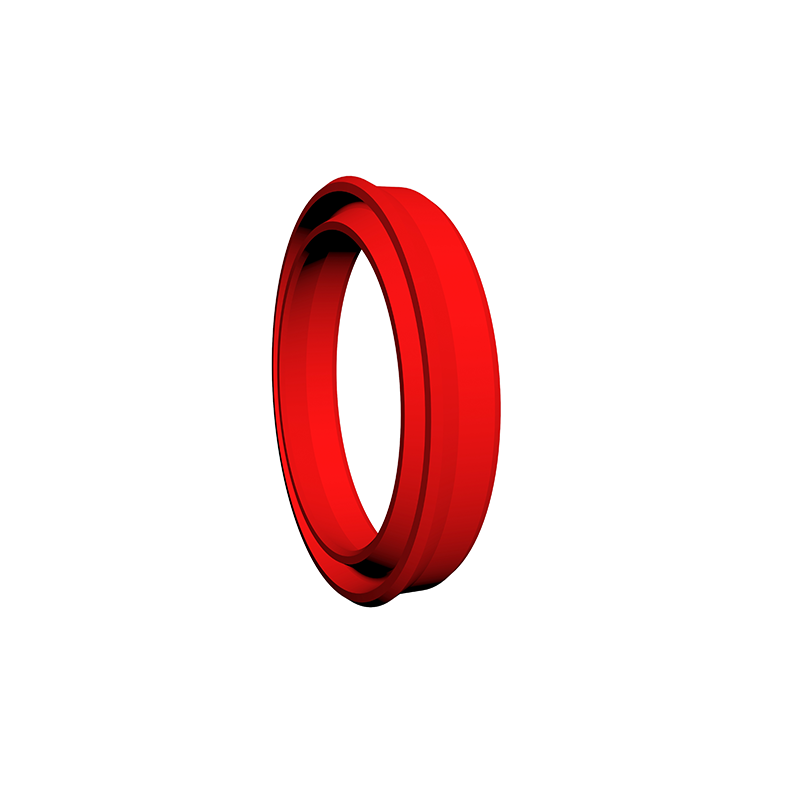

ஆர்.சி.யூ.எஸ்.ஆர் சீல் மோதிரம் என்பது பிஸ்டன் தடியில் சிறப்பாகப் பயன்படுத்தப்படும் ஒரு சமச்சீரற்ற முத்திரையாகும், முத்திரை வளையத்தின் உள் பக்கத்தில் துணை உதடு உள்ளது. இது ஹைட்ராலிக் பரஸ்பர இயக்கத்தின் ஒரு வழி சீல் செய்வதற்கு ஏற்றது மற்றும் நல்ல சீல் செயல்திறனைக் கொண்டுள்ளது. பள்ளம் ISO5597 தரநிலைக்கு இணங்குகிறது. இது தனியாக அல்லது சீல் அமைப்பில் துணை முத்திரையாக பயன்படுத்தப்படலாம். அதன் பண்புகள்:
1. நல்ல நிலையான மற்றும் மாறும் சீல் செயல்திறன்;
2. குறைந்த உராய்வு, மென்மையான இயக்கம், மாறும் நிலைமைகளின் கீழ் வலுவான மீதமுள்ள எண்ணெய் மீட்பு திறன்;
3. எளிய அமைப்பு மற்றும் எளிதான நிறுவல் மற்றும் பராமரிப்பு.
தயாரிப்பு அம்சங்கள் மற்றும் பயன்பாடுகள்:
பொருள் தேர்வு
1. துணை ஓ-ரிங் பொருட்களைத் தேர்ந்தெடுக்கலாம்: R01 நைட்ரைல் ரப்பர் (NBR), RO2 flororubber (FKM), முதலியன.
2. சீல் வளைய பொருட்கள்: PTFE2, PTFE3, PTFE4, PU, முதலியன.
RC15 பொருள் தேர்வு
1. அழுத்தம் வளைய பொருள்: பாலிடெட்ராஃப்ளூரோஎதிலீன், நைட்ரைல் துணி, ஃப்ளோரோரோபர் துணி, நைலான், பாலிஆக்ஸிமெதிலீன்
2.
3. ஆதரவு வளைய பொருள்: நைட்ரைல் துணி, ஃப்ளோரோரோபர் துணி, நைலான், பாலிஆக்ஸிமெதிலீன், பாலிடெட்ராஃப்ளூரோஎதிலீன்
ஆர்.சி.யூ.ஆர் பொருள் தேர்வு பாலியூரிதீன் (பி.யூ)
வரிசைப்படுத்தும் எடுத்துக்காட்டு
வரிசைப்படுத்தும் மாதிரி RC11-40X55.1X6.3-PTFE3-R01
வரிசைப்படுத்தும் மாதிரி RC11-B-40X55.1X6.3-PTFE3-R02
மாடல்-ராட் விட்டம் x பள்ளம் விட்டம் x பள்ளம் அகலம் PTFE3- மாற்றியமைக்கப்பட்ட PTFE பொருள் குறியீடு R01, R02-O-ரிங் பொருள் குறியீடு
ஆர்டர் மாதிரி RC12-40X55X7.5-PTFE3-R01
மாடல்-ராட் விட்டம் x பள்ளம் விட்டம் x பள்ளம் அகலம் PTFE3- மாற்றியமைக்கப்பட்ட டெட்ராஃப்ளூரோஎதிலீன் பொருள் குறியீடு R01-ரெக்டங்குலர் வளைய பொருள் குறியீடு
ஆர்டர் மாதிரி RC13-80-PTFE3-R01 அல்லது SPNC-80-PTFE3-R01
RC13/SPNC-மாதிரி 80-ஷாஃப்ட் விட்டம் D PTFE3-PTFE பொருள் குறியீடு R01-O-ரிங் பொருள் குறியீடு
ஆர்டர் மாதிரி RC14-80-PTFE3-R01
RC14-மாதிரி 80-ஷாஃப்ட் விட்டம் D PTFE3-PTFE பொருள் குறியீடு R01-O-ரிங் பொருள் குறியீடு
RC15
| மாதிரி | பொருள் | பொருந்தக்கூடிய நோக்கம் | சீல் |
| RC15-A. | வி-மோதிரம்: என்.பி.ஆர் துணி, அழுத்தம் வளையம், ஆதரவு மோதிரம்: என்.பி.ஆர் துணி/பி.ஏ/போம்/பி.டி.எஃப்.இ. | சாதாரண வெப்பநிலை, உயர் அழுத்தம் | நல்லது |
| RC15-B | வி-மோதிரம்: எஃப்.கே.எம் துணி, அழுத்தம் வளையம், ஆதரவு மோதிரம்: எஃப்.கே.எம் துணி/பி.டி.எஃப்.இ. | அதிக வெப்பநிலை, உயர் அழுத்தம் | நல்லது |
| RC15-C | வி-மோதிரம்: NBR, அழுத்தம் வளையம், ஆதரவு மோதிரம்: NBR துணி/PA/POM/PTFE | சாதாரண வெப்பநிலை, நடுத்தர மற்றும் குறைந்த அழுத்தம் | சிறந்த |
| RC15-D | வி-மோதிரம்: எஃப்.கே.எம், அழுத்தம் வளையம், ஆதரவு மோதிரம்: எஃப்.கே.எம் துணி/பி.டி.எஃப்.இ. | அதிக வெப்பநிலை, நடுத்தர மற்றும் குறைந்த அழுத்தம் | சிறந்த |
| RC15-E | வி-மோதிரம்: NBR+NBR துணி சேர்க்கை, அழுத்தம் வளையம், ஆதரவு வளையம்: NBR துணி/PA/POM/PTFE | சாதாரண வெப்பநிலை, நடுத்தர மற்றும் உயர் அழுத்தம் | மிகவும் நல்லது |
| RC15-F | வி-மோதிரம்: FKM+FKM துணி சேர்க்கை, அழுத்தம் வளையம், ஆதரவு வளையம்: FKM துணி/PTFE | அதிக வெப்பநிலை, நடுத்தர மற்றும் உயர் அழுத்தம் | மிகவும் நல்லது |
| RC15-G. | வி-மோதிரம், அழுத்தம் வளையம், ஆதரவு வளையம்: PTFE1/PTFE2/PTFE3/PTFE4 | அதிக வெப்பநிலை மற்றும் உயர் அழுத்த அரிக்கும் ஊடகம் | சாதாரண |
| RC15-H | வி-மோதிரம்: PU, அழுத்தம் வளையம், ஆதரவு வளையம்: PU/PA/POM/PTFE | சாதாரண வெப்பநிலை, நடுத்தர மற்றும் உயர் அழுத்தம் | மிகவும் நல்லது |
வரிசைப்படுத்தும் எடுத்துக்காட்டு RC15-A-40X55X22.5RC15-A- மாதிரி DXDXL நிறுவல் சேம்பர் விதிமுறைகள்
| தடி விட்டம் d | சேம்பர் நீளம் Zநிமிடம் |
| 0 ~ 100 | 5 |
| 101 ~ 200 | 7.5 |
| 200 ~ 500 | 10 |
| ＞ 500 | 12.5 |

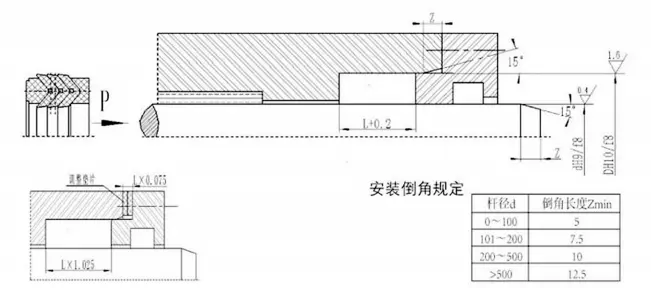

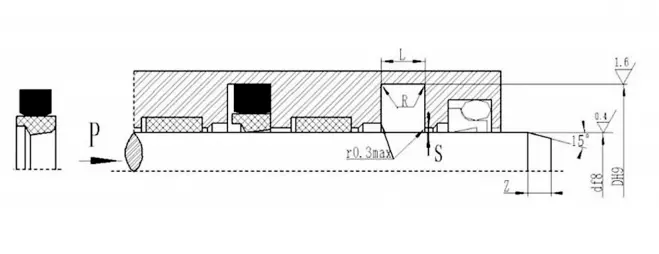

வி-வடிவ ஒருங்கிணைந்த முத்திரை கேஸ்கெட்டின் அச்சு அளவை சரிசெய்வதன் மூலம் சீல் மற்றும் உராய்வின் சிறந்த நிலையை அடைய முடியும். நீண்ட கால செயல்பாட்டிற்குப் பிறகு ஆரம்ப உடைகள் அச்சு அளவை சரிசெய்வதன் மூலம் நீட்டிக்கப்படலாம். சீல் குழியின் சரிசெய்யக்கூடிய அச்சு அளவு 1.025L ஆக வடிவமைக்க பரிந்துரைக்கப்படுகிறது, மேலும் சரிசெய்தல் அளவு 7.5%L ஆகும்.
Spn
ஆர்டர் மாதிரி SPN-D*D*L-PTFE3-R01 ROD விட்டம்*பள்ளம் கீழ் விட்டம்*பள்ளம் அகலம்
SPN மாதிரி PTFE3-மாற்றியமைக்கப்பட்ட PTFE பொருள் குறியீடு R01-ரெக்டங்குலர் வளைய பொருள் குறியீடு
RC17
ஆர்டர் மாதிரி RC17-D*D*L-PTFE3-R01 ROD விட்டம்*பள்ளம் கீழ் விட்டம்*பள்ளம் அகலம்
ஜி.டி.டி.
டி.டி.எம்.ஐ.
ஜி.ஜி.டி.ஐ.
பி.டி.
ஆர்டர் மாதிரி BD40*55*11.4 தடி விட்டம் × பள்ளம் விட்டம் × முத்திரை உயரம்
Yxd
ஆர்டர் மாதிரி yxd63x75x14 -r01 தடி விட்டம் × பள்ளம் விட்டம் × முத்திரை உயரம் - பொருள் குறியீடு
Rcur
ஆர்டர் மாதிரி RCUR63x73 × 10 தடி விட்டம் × பள்ளம் விட்டம் × முத்திரை உயரம்
ஆர்டர் மாதிரி rcusr63x73x6 தடி விட்டம் × பள்ளம் விட்டம் × முத்திரை உயரம்

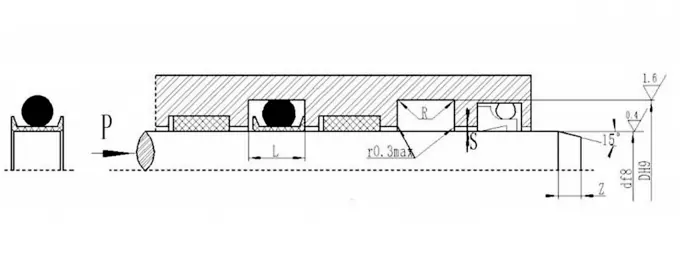

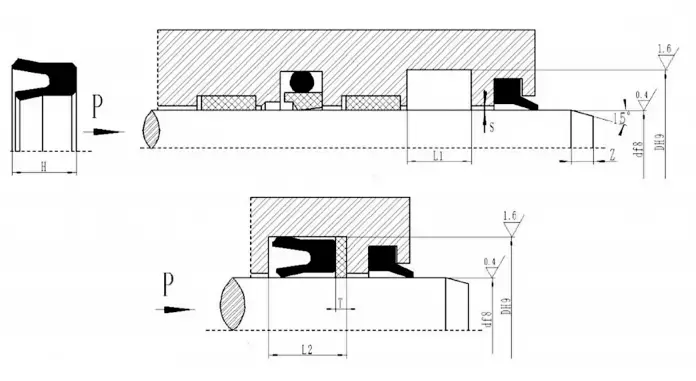

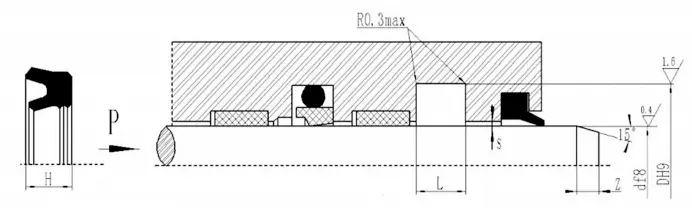

விவரக்குறிப்புகள்

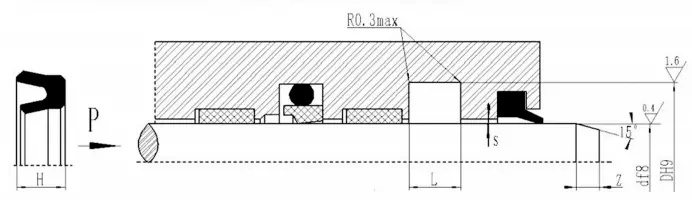

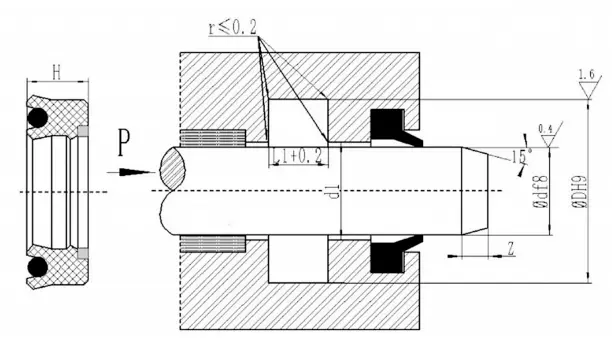

| RC11 தேசிய தரநிலை (விவரக்குறிப்பு அட்டவணையில் எந்த அளவிலான தயாரிப்புகளையும் தயாரிக்க முடியும்) | |||||||||
| நிலையான வகை D F8 RC11 RC11-B |
ஒளி சுமை d F8 RC11-Q RCI1-B-Q |
அதிக சுமை டி எஃப் 8 RC11-Z RC11-B-Z |
பள்ளம் விட்டம் டி எச் 9 |
பள்ளம் அகலம் L+0.2 |
ரேடியல் அனுமதி கள்max | சுற்று மூலைகள் Rஅதிகபட்சம் |
சேம்பர் Zநிமிடம் |
ஓ-ரிங் கம்பி விட்டம் dO | |
| 0 ~ 20mpa | 20-40MPA | ||||||||
| 3 ~ 7.9 | 8 ~ 18.9 | - | டி+5 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 8 ~ 18.9 | 19 ~ 37.9 | 3 ~ 7.9 | டி+7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 19 ~ 37.9 | 38 ~ 199.9 | 8 ~ 18.9 | டி+11 | 4.2 | 0.25 | 0.2 | 1.0 | 4 | 3.55 |
| 38 ~ 199.9 | 200 ~ 255.9 | 19 ~ 37.9 | டி+15.5 | 6.3 | 0.3 | 0.2 | 1.3 | 5 | 5.30 |
| 200 ~ 255.9 | 256 ~ 649.9 | 38 ~ 199.9 | டி+21 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 256 ~ 649.9 | 650-999.9 | 200-255.9 | டி+24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 650 ~ 999.9 | > 1000 | 256 ~ 649.9 | டி+28 | 9.5 | 0.5 | 0.3 | 2.5 | 8 | 8.60 |
| > 1000 | - | 650 ~ 999.9 | டி+38 | 13.8 | 0.7 | 0.6 | 3.0 | 10 | 12.0 |
| தடி விட்டம் வரம்பு டி எஃப் 8 |
பள்ளம் விட்டம் DH9 |
பள்ளம் அகலம் L+0.2 |
ரேடியல் அனுமதி கள்அதிகபட்சம் | சுற்று மூலைகள் Rஅதிகபட்சம் |
சேம்பர் Zநிமிடம் |
|
| 0 ~ 20mpa | 20 ~ 40mpa | |||||
| 20 ~ 39.9 | டி+10 | 5 | 0.4 | 0.3 | 0.2 | 4 |
| 40 ~ 70.9 | டி+15 | 7.5 | 0.4 | 0.3 | 0.3 | 5 |
| 71 ~ 200 | டி+20 | 10 | 0.5 | 0.4 | 0.4 | 6 |
| 200 ~ 309.9 | டி+25 | 12.5 | 0.6 | 0.5 | 0.4 | 8.5 |
| 310 ~ 539.9 | டி+30 | 15 | 0.7 | 0.6 | 0.8 | 10 |
| 540-699.9 | டி+35 | 17.5 | 0.8 | 0.7 | 1.2 | 12 |
| 700 ~ 1500 | டி+40 | 20 | 0.8 | 0.7 | 1.2 | 14 |
| குறிப்பு: அழுத்தங்களுக்கு> 40 MPa க்கு, சீல் ரூட் பகுதி ஸ்மாக்ஸ் H8/18 பொருத்தம் சகிப்புத்தன்மையைப் பயன்படுத்துகிறது. | ||||||

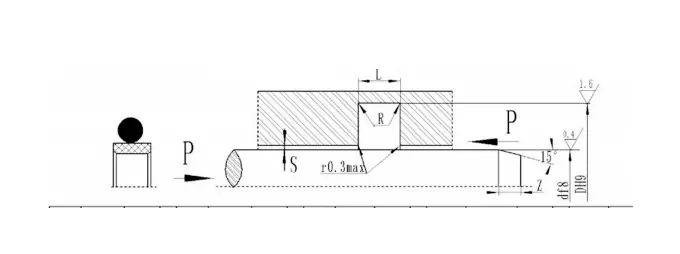

| தண்டு விட்டம் வரம்பு டி எஃப் 8 |
பள்ளம் விட்டம் டி எச் 9 | பள்ளம் அகலம் L+0.2 |
வட்டமான மூலைகள் Rஅதிகபட்சம் |
ரேடியல் அனுமதி Smax |
சேம்பர் Zmin |
ஓ-ரிங் கம்பி விட்டம் dO |
|
| ஹைட்ராலிக் பயன்பாட்டிற்கு | நியூமேடிக் மற்றும் ஹைட்ராலிக் குறைந்த உராய்வுக்கு | ||||||
| 3 ~ 10 | டி+3 | டி+3.5 | 2.5 | 0.4 | 0.2 | 3 | 1.9 |
| 10 ~ 22 | டி+4 | டி+4.6 | 3.2 | 0.6 | 0.3 | 4 | 2.4 |
| 22 ~ 50 | டி+6 | டி+6.6 | 4.7 | 1 | 0.3 | 5 | 3.5 |
| 48 ~ 150 | டி+10 | டி+10.6 | 7.5 | 1 | 0.35 | 6 | 5.7 |
| 150 ~ 1500 | டி+15 | டி+15.6 | 11.0 | 2.5 | 0.4 | 8 | 8.6 |

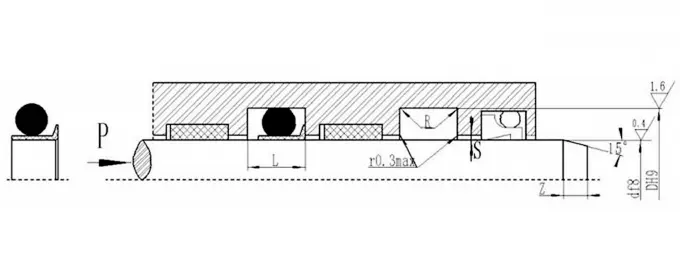

| தண்டு விட்டம் வரம்பு டி எஃப் 8 |
பள்ளம் விட்டம் டி எச் 9 |
பள்ளம் அகலம் எல்+0.2 | வட்டமான மூலைகள் Rஅதிகபட்சம் |
ரேடியல் அனுமதி S |
சேம்பர் Z |
ஓ-ரிங் கம்பி விட்டம் dO |
| 8 ~ 17 | டி+5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 18 ~ 39 | டி+6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 40 ~ 108 | டி+10 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 109 ~ 1500 | டி+13 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
| குறிப்பு: தண்டு விட்டம் mm 30 மிமீ, திறந்த பள்ளம் பரிந்துரைக்கப்படுகிறது. | ||||||

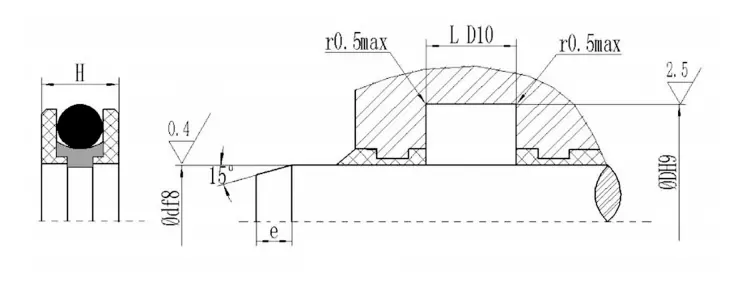

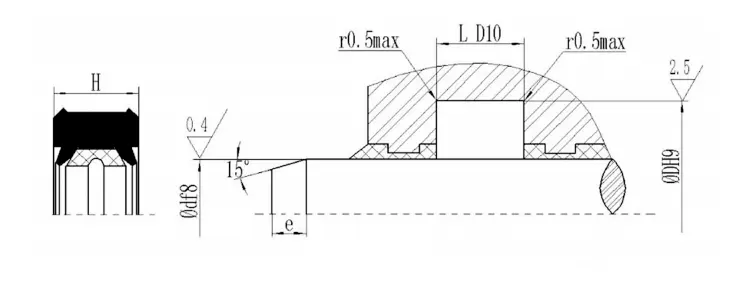

| நிறுவல் பரிமாணங்கள் | சேம்பர் நீளம் | |||||
| தடி விட்டம் டி.எஃப் 8 | பள்ளம் வெளிப்புற விட்டம் DH9 | ஸ்லாட் அகலம் எல் டி 10 | முத்திரை உயரம் ம |
|
தடி விட்டம் வரம்பு | சேம்பர் நீளம் e வருகிறது |
| 20-56 | டி+10 | 16 | 15 |
|
20-59 | 6 |
| 57-140 | டி+13 | 16 | 15 |
|
60-104 | 7 |
| > 140 | டி+15 | 16 | 15 |
|
105-299 | 10 |
|
|
|
|
|
|
300-650 | 15 |
| நிறுவல் பரிமாணங்கள் சேம்பர் நீளம் | ||||||
| தடி விட்டம் டி.எஃப் 8 | பள்ளம் வெளிப்புற விட்டம் DH9 | ஸ்லாட் அகலம் எல் டி 10 | முத்திரை உயரம் ம |
|
தடி விட்டம் வரம்பு | சேம்பர் நீளம் e வருகிறது |
| 20-39 | டி+7.2 | 4 | 3.5 |
|
20-59 | 6 |
| 40-79 | டி+10 | 5 | 4.5 |
|
60-104 | 7 |
| 80-100 | டி+13.8 | 7.5 | 7 |
|
105-299 | 10 |
| 101-250 | டி+20 | 10 | 9.5 |
|
300-650 | 15 |
| 250-600 | டி+30 | 15 | 14.5 |
|
|
|
| > 600 | டி+40 | 20 | 19.5 |
|
|
|
| அழுத்தம்/MPa | வெளியேற்ற இடைவெளி ஸ்மாக்ஸ் | |
| தடி விட்டம் d≤60 மிமீ | தடி விட்டம் d> 60 மி.மீ. | |
| ≤5 | 0.4 | 0.5 |
| ≤10 | 0.3 | 0.4 |
| ≤20 | 0.2 | 0.3 |
| ≤30 | 0.15 | 0.2 |
| ≤40 | 0.1 | 0.15 |
