ஹைட்ராலிக் அமைப்புகளில், ஹைட்ராலிக் இடையக முத்திரைகள் முக்கிய பங்கு வகிக்கின்றன. ரைச்சென் சீல்ஸ் வெவ்வேறு தேவைகள் மற்றும் வேலை நிலைமைகளுக்காக பல்வேறு வகையான ஹைட்ராலிக் இடையக முத்திரைகளை உருவாக்கியுள்ளது.
அதிக சுமைகளின் கீழ் தாக்கம் மற்றும் ஏற்ற இறக்கமான அழுத்தத்தை உறிஞ்சுவதற்கும், அதிக வெப்பநிலை திரவங்களை தனிமைப்படுத்துவதற்கும், சீல் அமைப்பின் சேவை வாழ்க்கை மற்றும் நம்பகத்தன்மையை மேம்படுத்துவதற்கும் முத்திரைகளுடன் இணைந்து பிஸ்டன் தண்டுகளில் HBY மற்றும் HBTS இடையக முத்திரைகள் பயன்படுத்தப்படுகின்றன. அவை மோட்டார் திணி, சக்கர ஏற்றிகள், புல்டோசர்கள், டிரக் கிரேன்கள், சக்கர கிரேன்கள், டம்ப் லாரிகள் போன்றவற்றில் பயன்படுத்தப்படுகின்றன.
பொறியியல் இயந்திரங்கள் போன்ற சீல் அமைப்புகளில் HBTS இடையக முத்திரைகள் பயன்படுத்தப்படுகின்றன.
பாலிடெட்ராஃப்ளூரோஎதிலீன் பொருள் காரணமாக KZT தூய்மையற்ற நீரில் மூழ்கும் செயல்பாட்டைக் கொண்டுள்ளது. பிஸ்டன் முத்திரைகள் மற்றும் வழிகாட்டி மோதிரங்களுடன் இணைந்து பயன்படுத்தும்போது, எண்ணெய் சிலிண்டரில் உள்ள அசுத்தங்கள் மற்றும் அழுக்குகளை சீல் அமைப்புக்கு அசாதாரண சேதத்தை ஏற்படுத்துவதைத் தடுக்கிறது, மேலும் சீல் அமைப்பின் நம்பகத்தன்மை மற்றும் நீண்ட ஆயுளை உறுதி செய்கிறது.
தயாரிப்பு அம்சங்கள் மற்றும் பயன்பாடுகள்:
பொருள் தேர்வு:

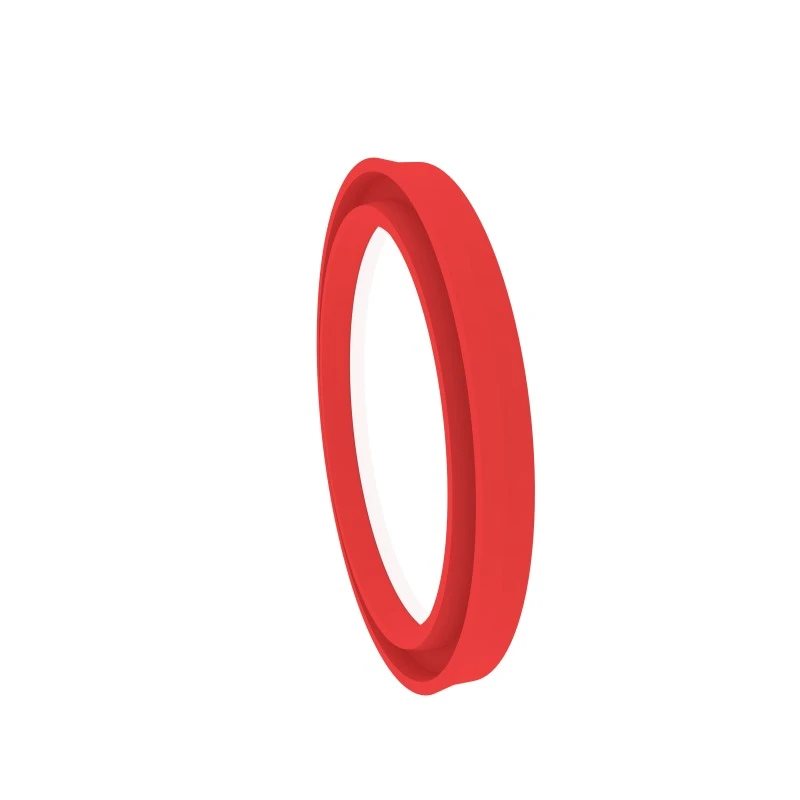

Hby
சீல் மோதிரம்: பாலியூரிதீன் (PU) தக்கவைக்கும் மோதிரம்: PA/POM

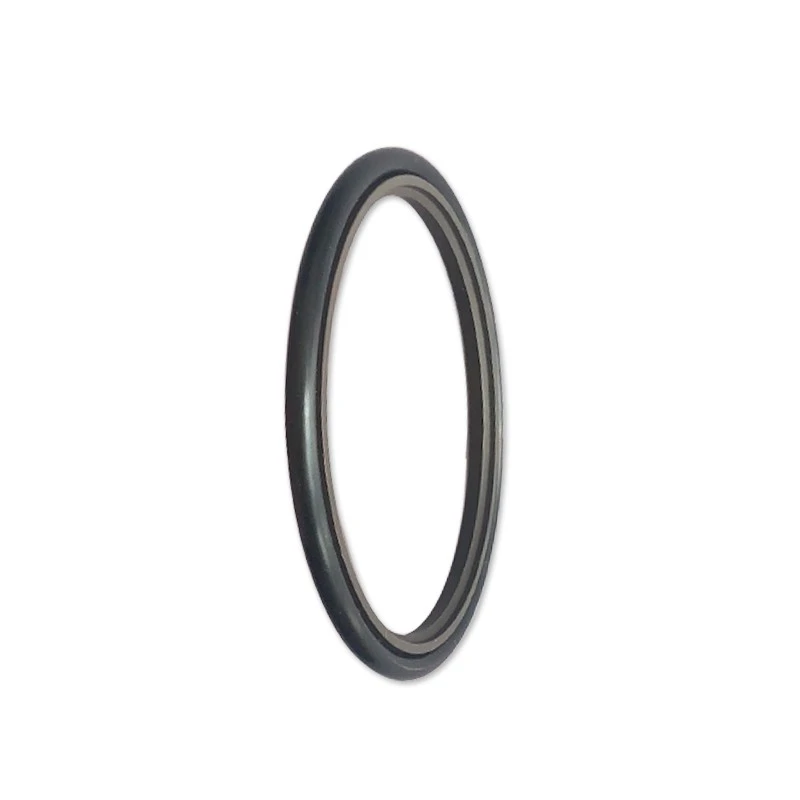

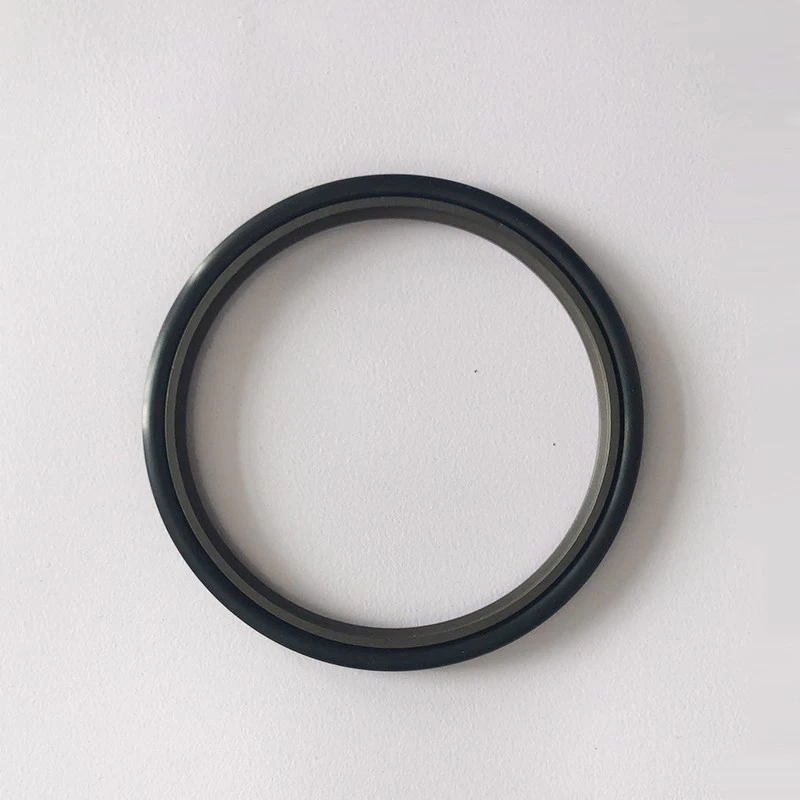

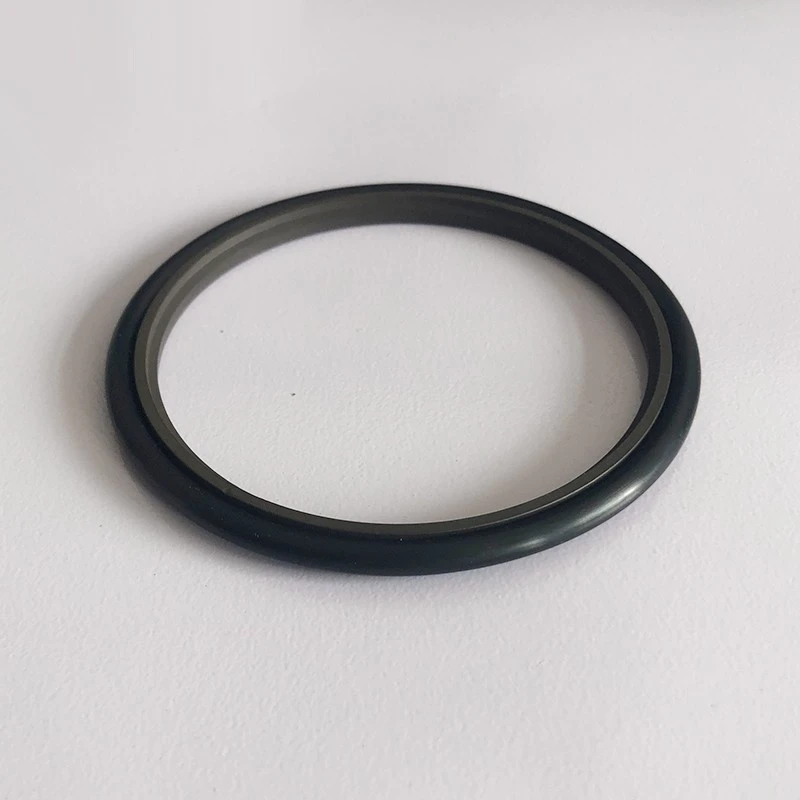

HBTS
இடையக வளையம்: PTFE2, PTFE3, முதலியன.

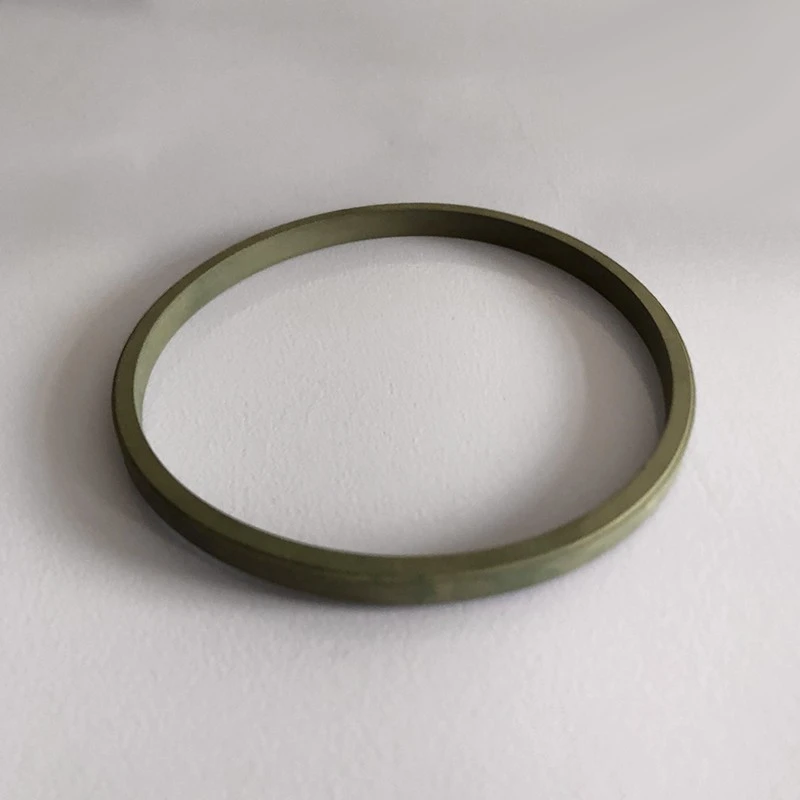

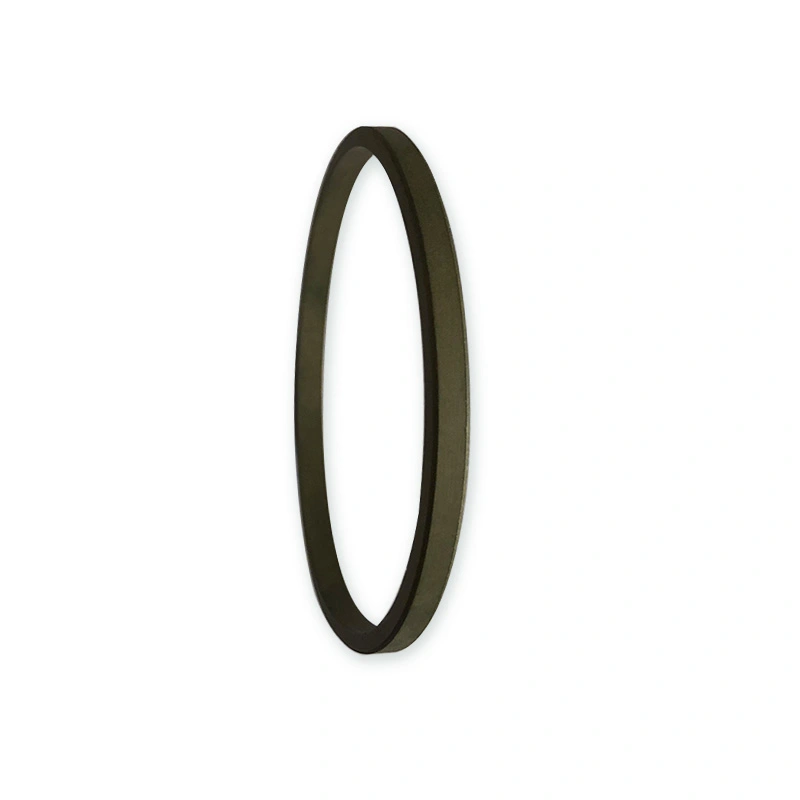

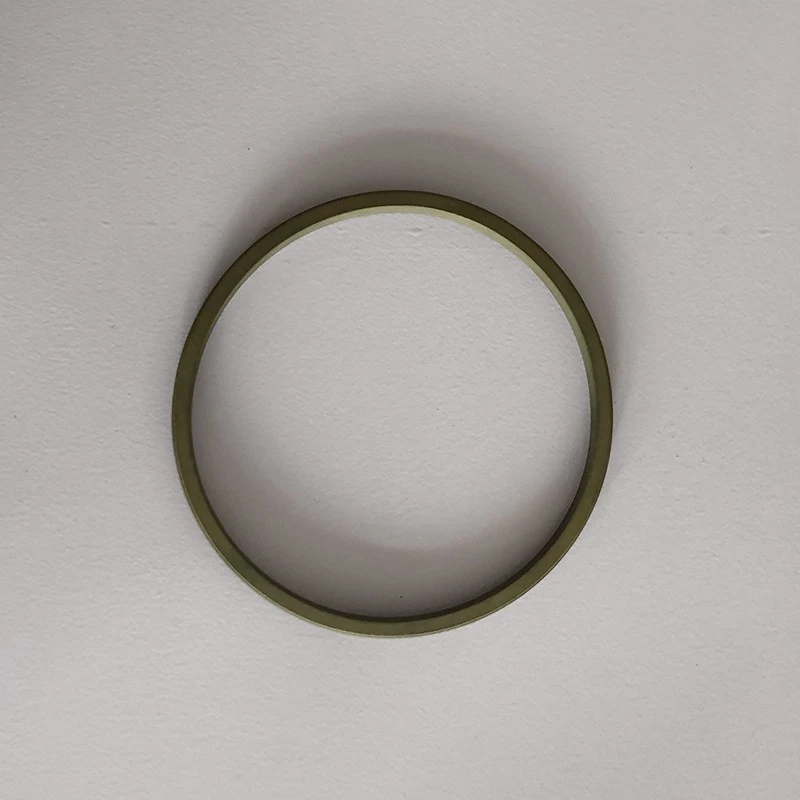

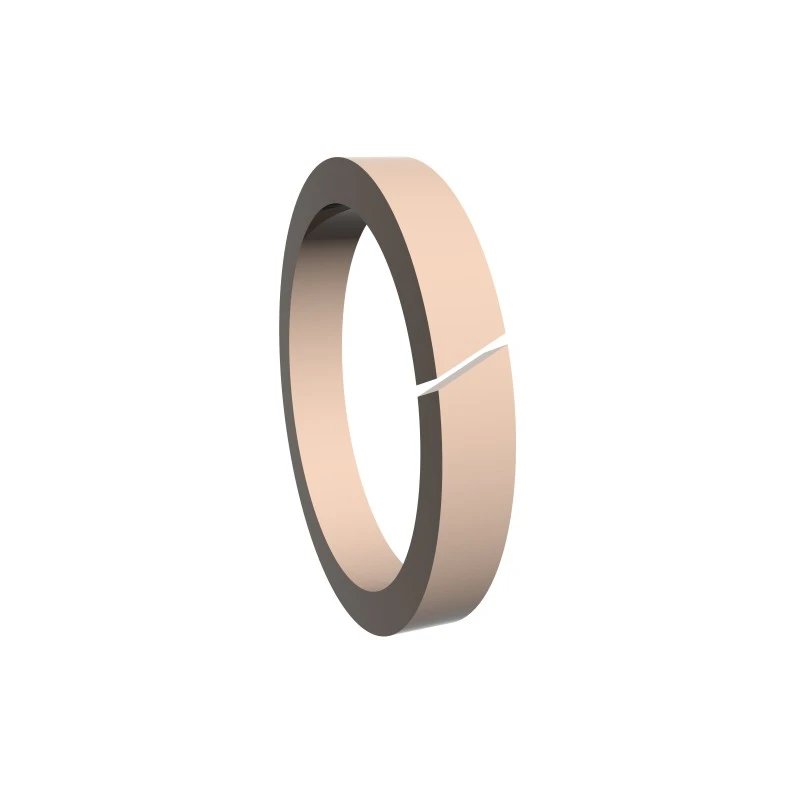

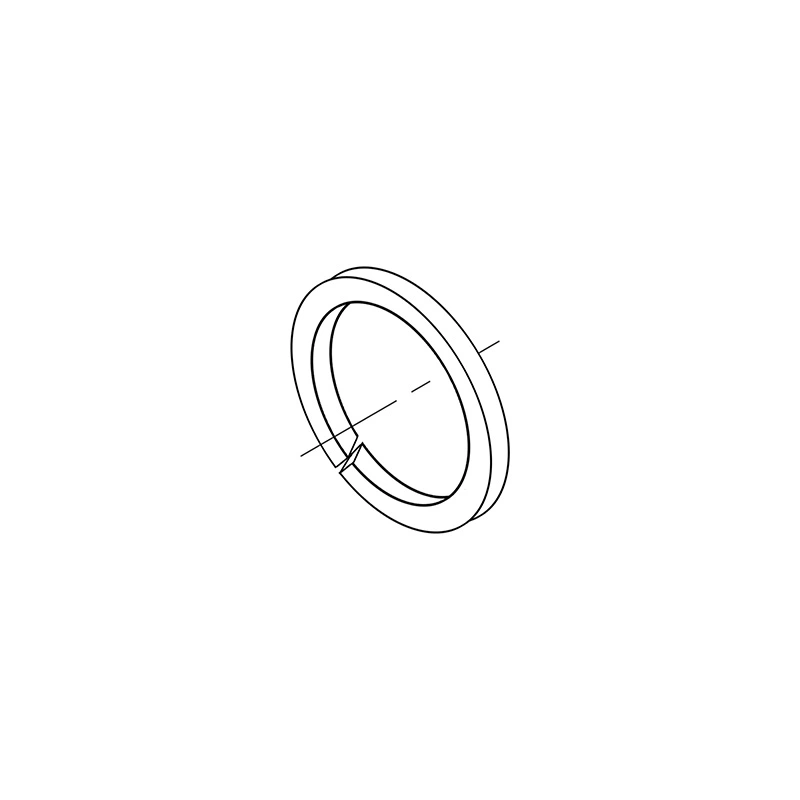

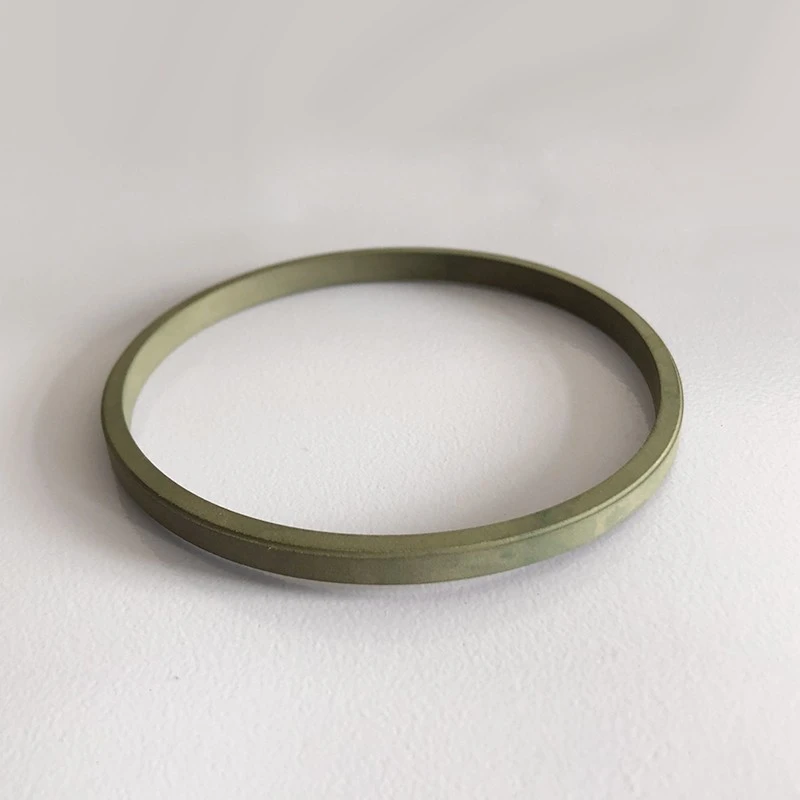

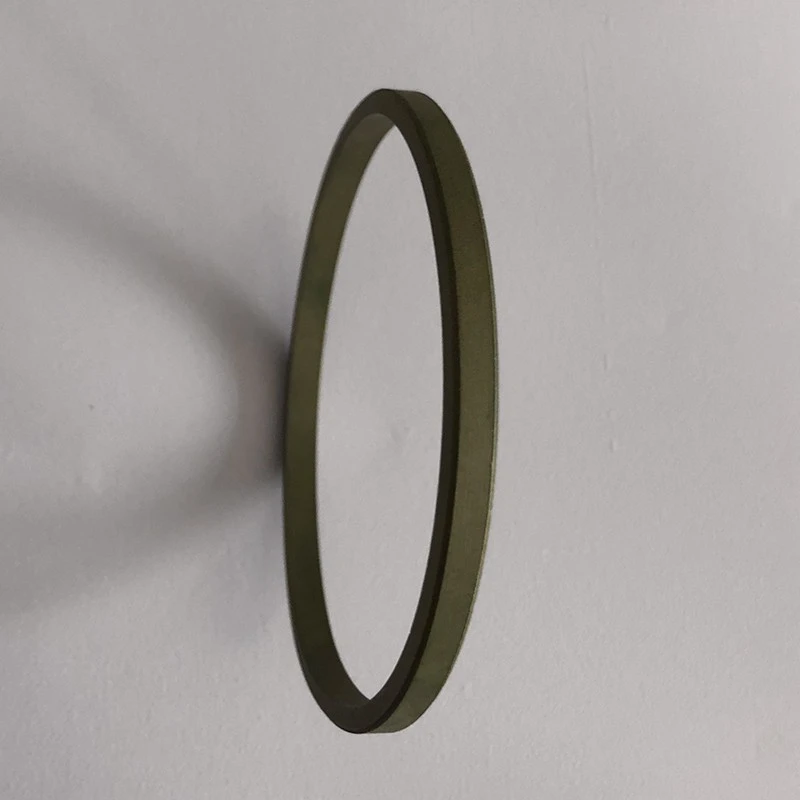

Kzt
நிலையான பொருள்: PTFE3, பிற விருப்ப பொருட்கள் PTFE2, PTFE4 (பொருள் விளக்கத்தைப் பார்க்கவும்)

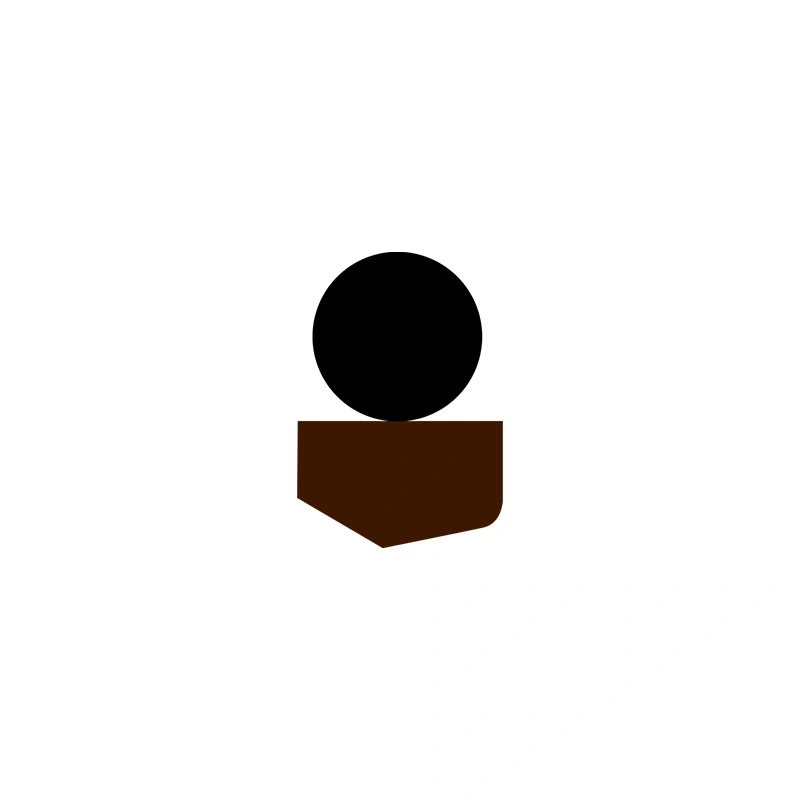

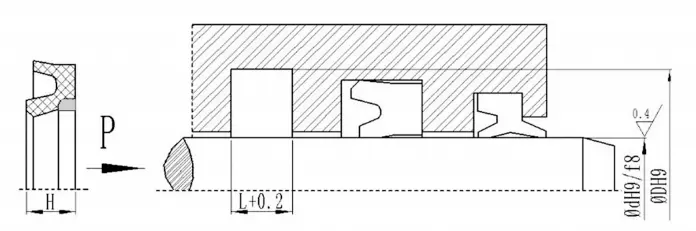

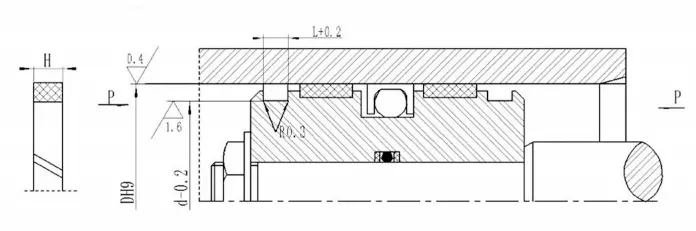

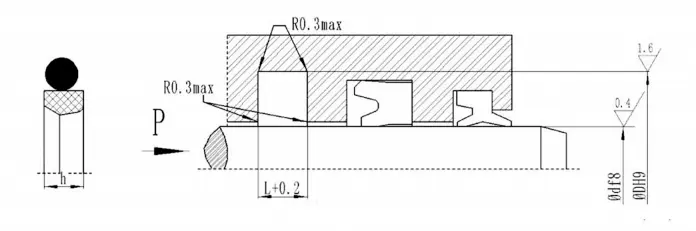

கட்டமைப்பு வரைபடம்:

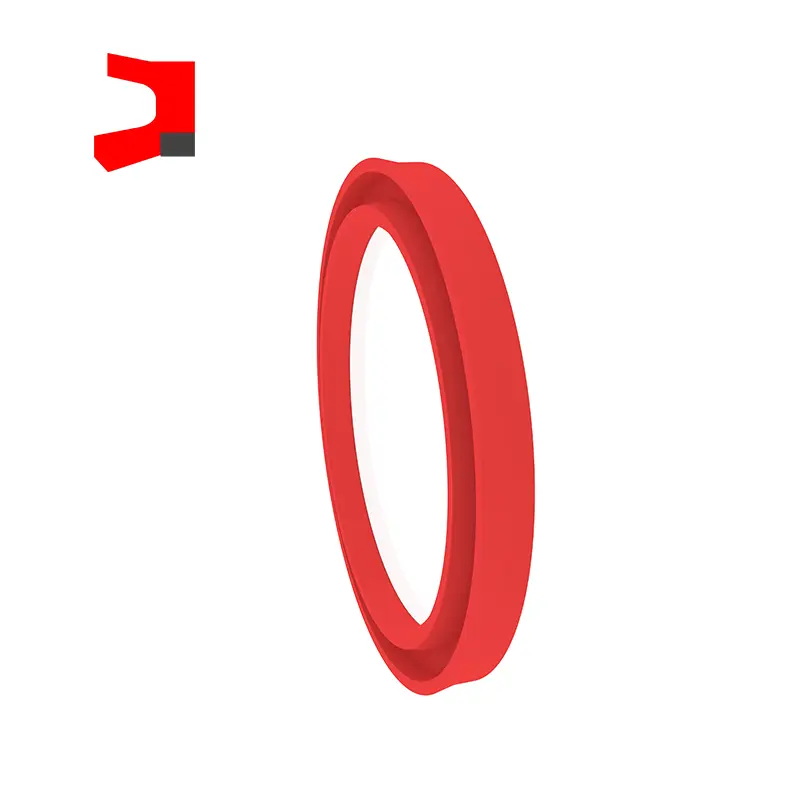

Hby

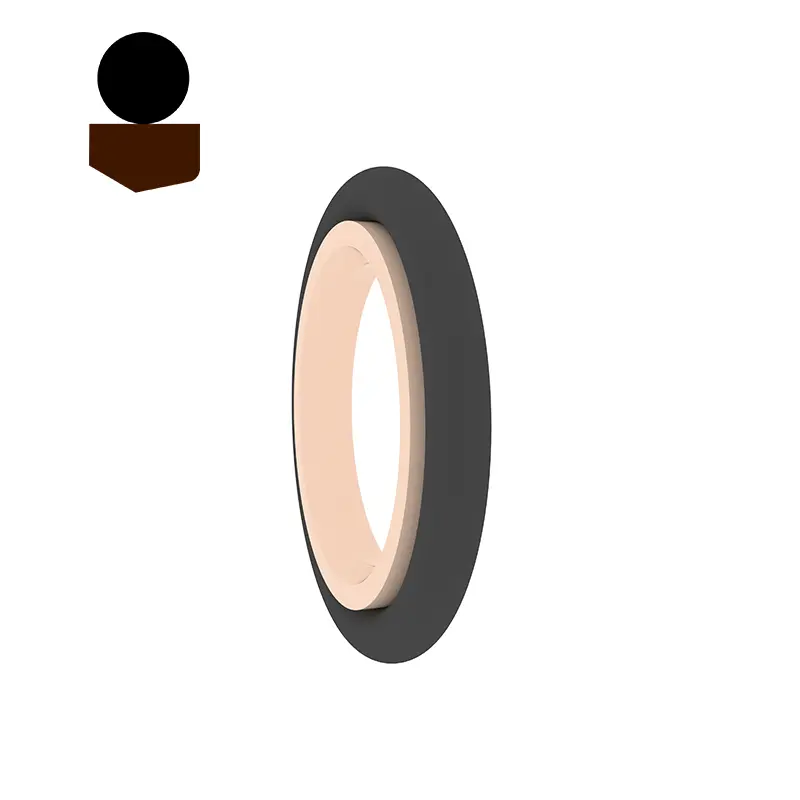

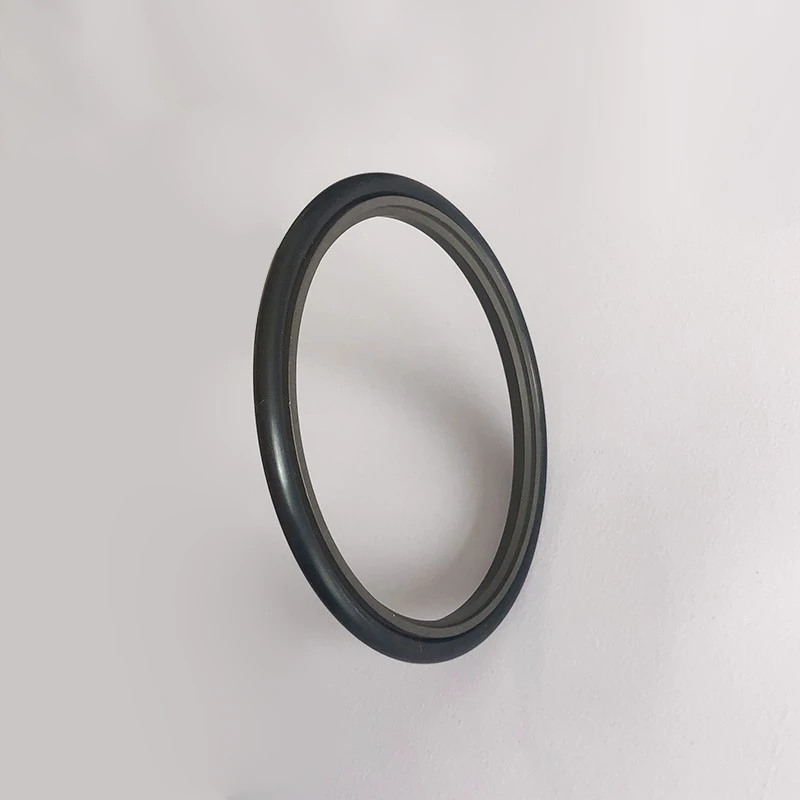

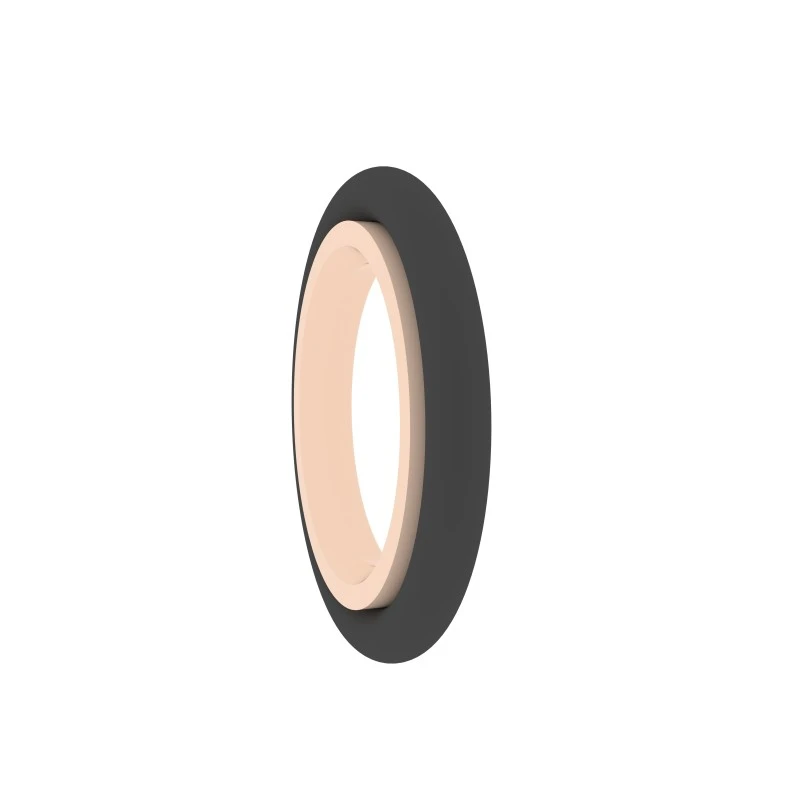

HBTS
Kzt
விவரக்குறிப்புகள் மற்றும் பரிமாணங்கள்:
Hby| d | D | H | L |
|
d | D | H | L |
|
d | D | H | L |
|
d | D | H | L |
| 40 | 55.5 | 6 | 6.3 | 70 | 85.5 | 6 | 6.3 | 105 | 120.5 | 6 | 6.3 | 150 | 165.5 | 6 | 6.3 | |||
| 45 | 60.5 | 6 | 6.3 | 75 | 90.5 | 6 | 6.3 | 110 | 125.5 | 6 | 6.3 | 155 | 170.5 | 6 | 6.3 | |||
| 50 | 65.5 | 6 | 6.3 | 80 | 95.5 | 6 | 6.3 | 115 | 130.5 | 6 | 6.3 | 160 | 175.5 | 6 | 6.3 | |||
| 55 | 70.5 | 6 | 6.3 | 85 | 100.5 | 6 | 6.3 | 120 | 135.5 | 6 | 6.3 | 170 | 185.5 | 6 | 6.3 | |||
| 60 | 75.5 | 6 | 6.3 | 90 | 105.5 | 6 | 6.3 | 125 | 140.5 | 6 | 6.3 | 180 | 195.5 | 6 | 6.3 | |||
| 63 | 78.5 | 6 | 6.3 | 95 | 110.5 | 6 | 6.3 | 130 | 145.5 | 6 | 6.3 |
|
|
|
|
|||
| 65 | 80.5 | 6 | 6.3 | 100 | 115.5 | 6 | 6.3 | 140 | 155.5 | 6 | 6.3 |
|
|
|
|
|||
| குறிப்பு: கோரிக்கையின் பேரில் பிற விவரக்குறிப்புகளைத் தனிப்பயனாக்கலாம். இயந்திர முத்திரைகளும் கிடைக்கின்றன. | ||||||||||||||||||
| முத்திரைகளின் பெயரளவு அளவு | L | ||
| d | D | h | |
| 40 | 55.5 | 5.9 | 6.3 |
| 45 | 60.5 | 5.9 | 6.3 |
| 50 | 65.5 | 5.9 | 6.3 |
| 55 | 70.5 | 5.9 | 6.3 |
| 60 | 75.5 | 5.9 | 6.3 |
| 65 | 80.5 | 5.9 | 6.3 |
| 70 | 85.5 | 5.9 | 6.3 |
| 75 | 90.5 | 5.9 | 6.3 |
| 80 | 95.5 | 5.9 | 6.3 |
| 85 | 100.5 | 5.9 | 6.3 |
| 90 | 105.5 | 5.9 | 6.3 |
| 100 | 115.5 | 5.9 | 6.3 |
| 110 | 125.5 | 5.9 | 6.3 |
| 120 | 135.5 | 5.9 | 6.3 |
| 130 | 145.5 | 5.9 | 6.3 |
| 140 | 155.5 | 5.9 | 6.3 |
| குறிப்பு: கோரிக்கையின் பேரில் பிற விவரக்குறிப்புகளைத் தனிப்பயனாக்கலாம். இயந்திர முத்திரைகளும் கிடைக்கின்றன. | |||
| D | d | H | L |
|
D | d | H | L |
|
D | d | H | L |
|
D | d | H | L |
| 20 | 14 | 5 | 5.2 | 63 | 55 | 6 | 6.2 | 120 | 112 | 6 | 6.2 | 230 | 222 | 8 | 8.2 | |||
| 25 | 19 | 5 | 5.2 | 65 | 57 | 6 | 6.2 | 125 | 117 | 6 | 6.2 | 240 | 232 | 8 | 8.2 | |||
| 30 | 24 | 5 | 5.2 | 70 | 62 | 6 | 6.2 | 130 | 122 | 6 | 6.2 | 250 | 242 | 8 | 8.2 | |||
| 31.5 | 25.5 | 5 | 5.2 | 71 | 63 | 6 | 6.2 | 135 | 127 | 6 | 6.2 | 260 | 252 | 8 | 8.2 | |||
| 32 | 26 | 5 | 5.2 | 75 | 67 | 6 | 6.2 | 140 | 132 | 6 | 6.2 | 270 | 262 | 8 | 8.2 | |||
| 35 | 29 | 5 | 5.2 | 80 | 72 | 6 | 6.2 | 150 | 142 | 6 | 6.2 | 280 | 272 | 8 | 8.2 | |||
| 35.5 | 29.5 | 5 | 5.2 | 85 | 77 | 6 | 6.2 | 160 | 152 | 6 | 6.2 | 290 | 282 | 8 | 8.2 | |||
| 40 | 34 | 5 | 5.2 | 90 | 82 | 6 | 6.2 | 170 | 162 | 8 | 8.2 | 300 | 392 | 8 | 8.2 | |||
| 45 | 39 | 5 | 5.2 | 95 | 87 | 6 | 6.2 | 180 | 172 | 8 | 8.2 | 310 | 302 | 8 | 8.2 | |||
| 50 | 44 | 5 | 5.2 | 100 | 92 | 6 | 6.2 | 190 | 182 | 8 | 8.2 | 320 | 312 | 8 | 8.2 | |||
| 53 | 47 | 5 | 5.2 | 105 | 97 | 6 | 6.2 | 200 | 192 | 8 | 8.2 | 340 | 332 | 8 | 8.2 | |||
| 55 | 49 | 5 | 5.2 | 110 | 102 | 6 | 6.2 | 210 | 202 | 8 | 8.2 | 350 | 342 | 8 | 8.2 | |||
| 56 | 50 | 5 | 5.2 | 112 | 104 | 6 | 6.2 | 220 | 212 | 8 | 8.2 |
|
|
|
|
|||
| 60 | 54 | 5 | 5.2 | 115 | 107 | 6 | 6.2 | 224 | 216 | 8 | 8.2 |
|
|
|
|
|||
| குறிப்பு: வெட்டு தயாரிப்புகள் கிடைக்கின்றன, நிலையான குறுக்குவெட்டின் எந்த அளவு கிடைக்கிறது, மற்றும் விட்டம் குறைவாக இல்லை. | ||||||||||||||||||
