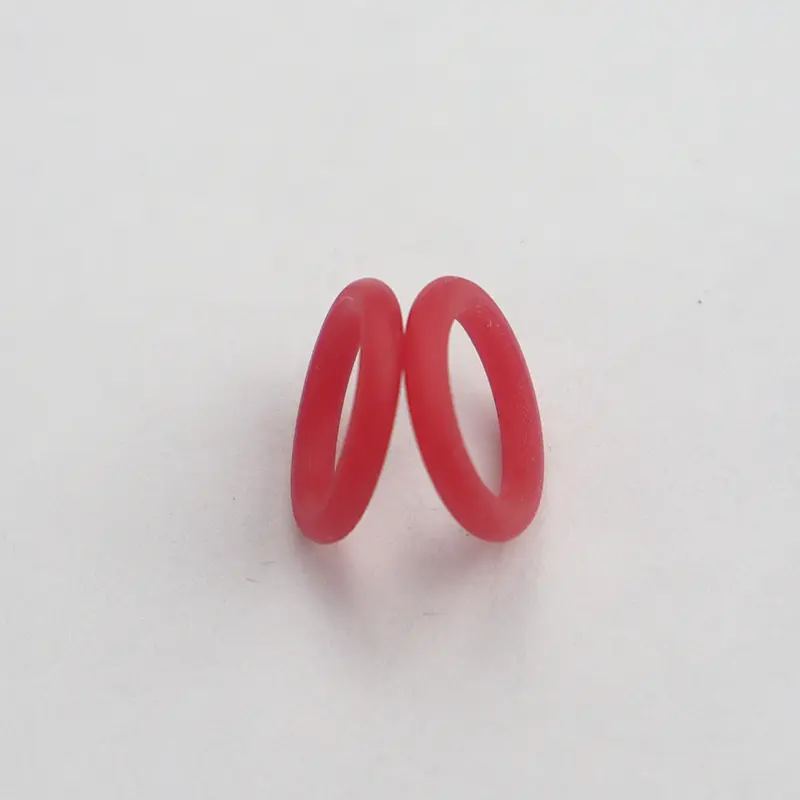

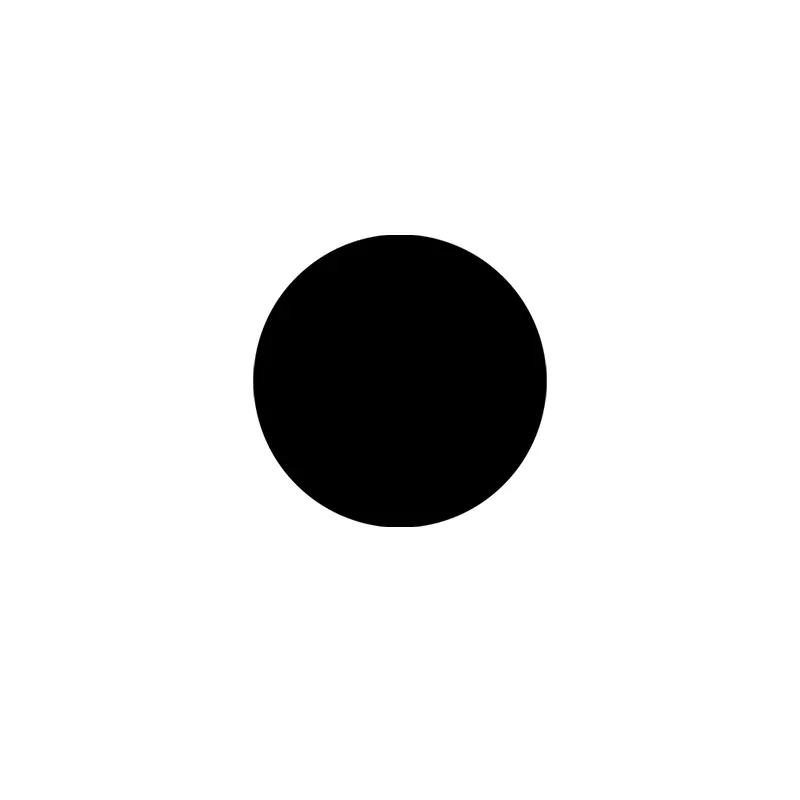

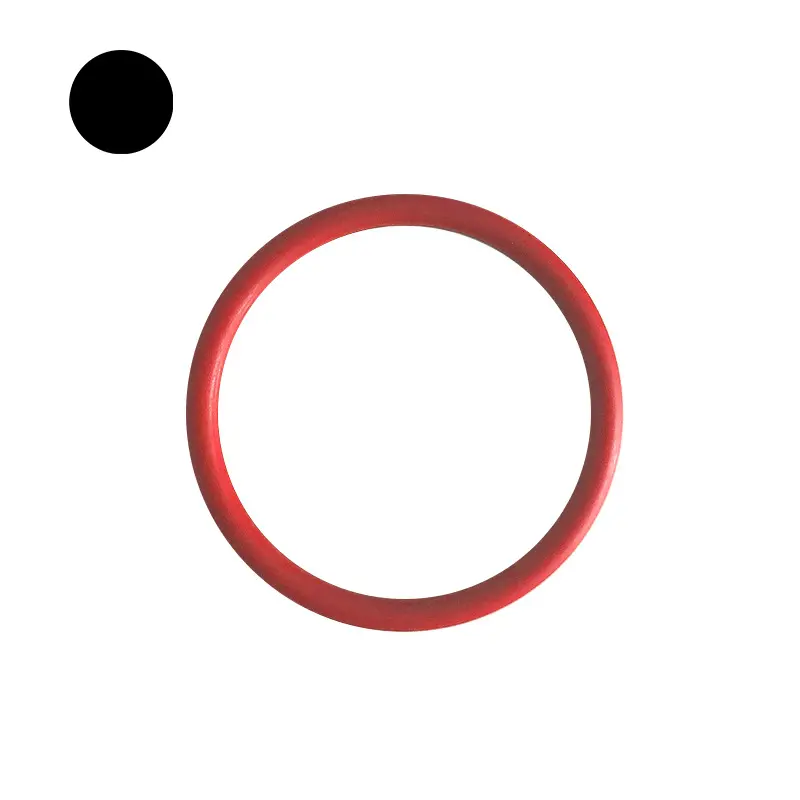

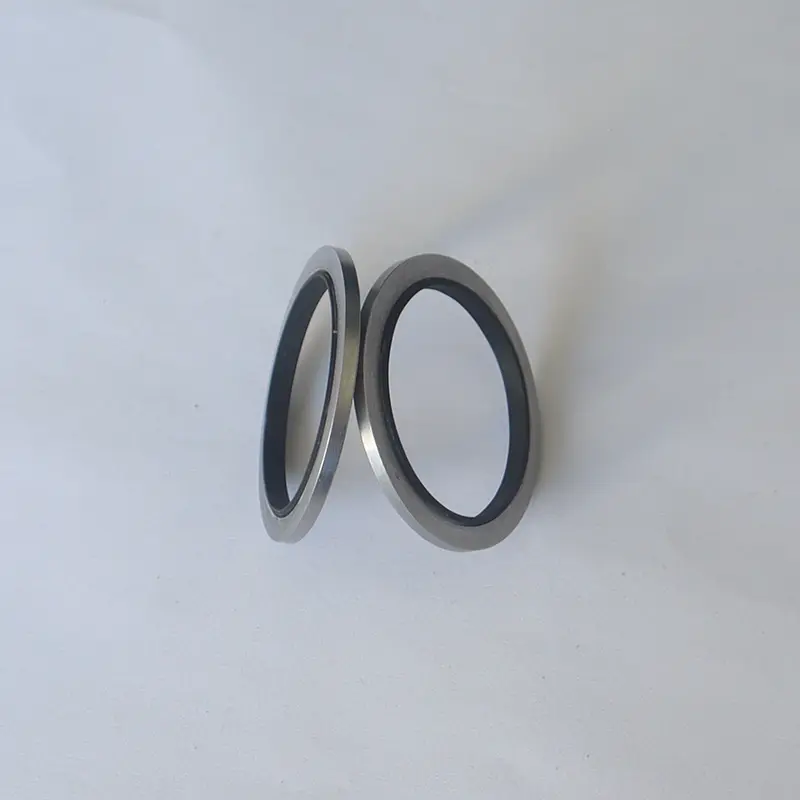

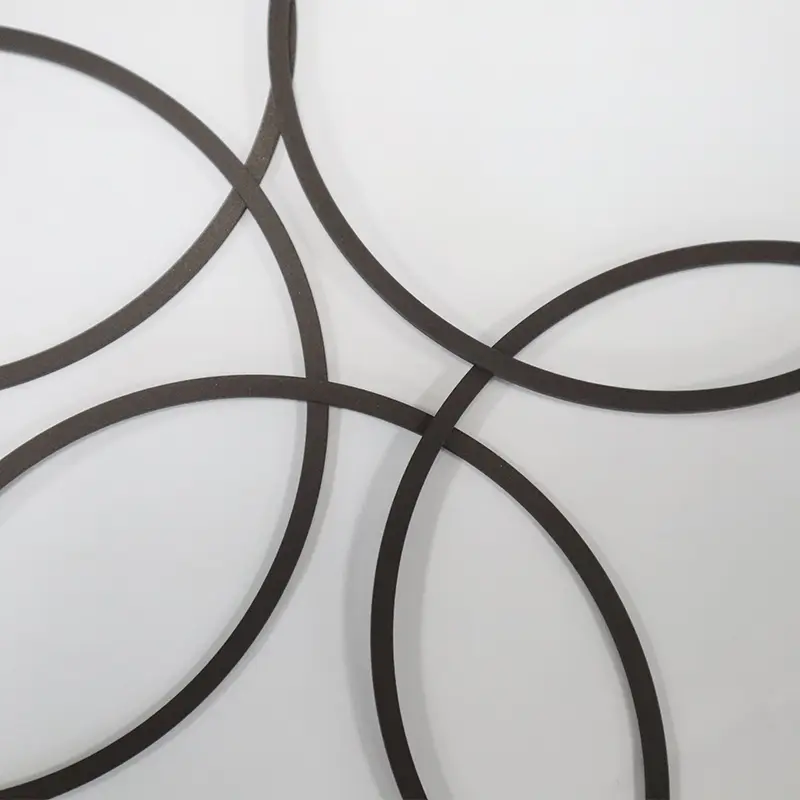

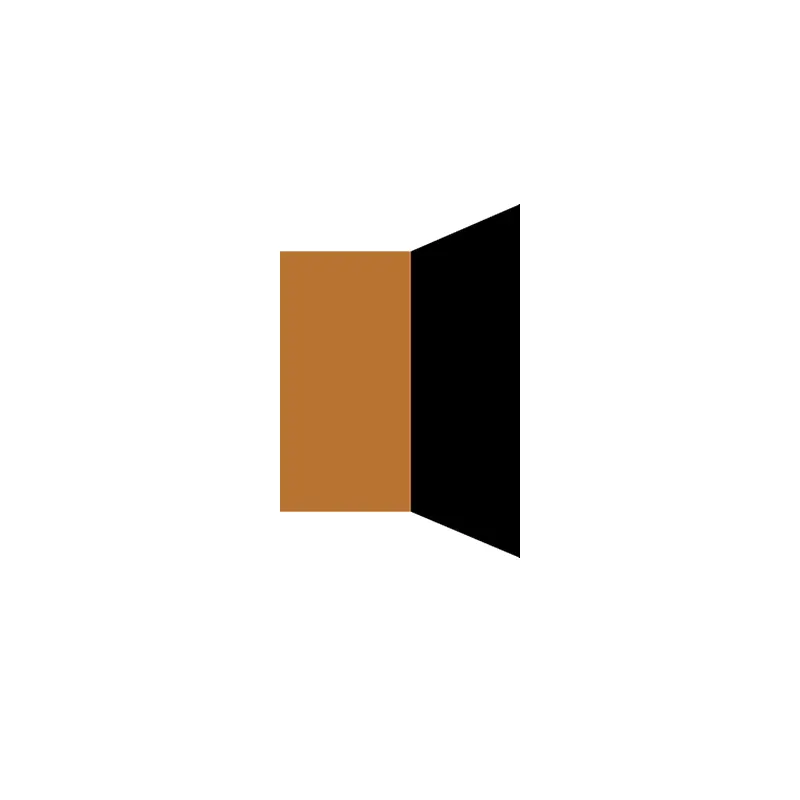

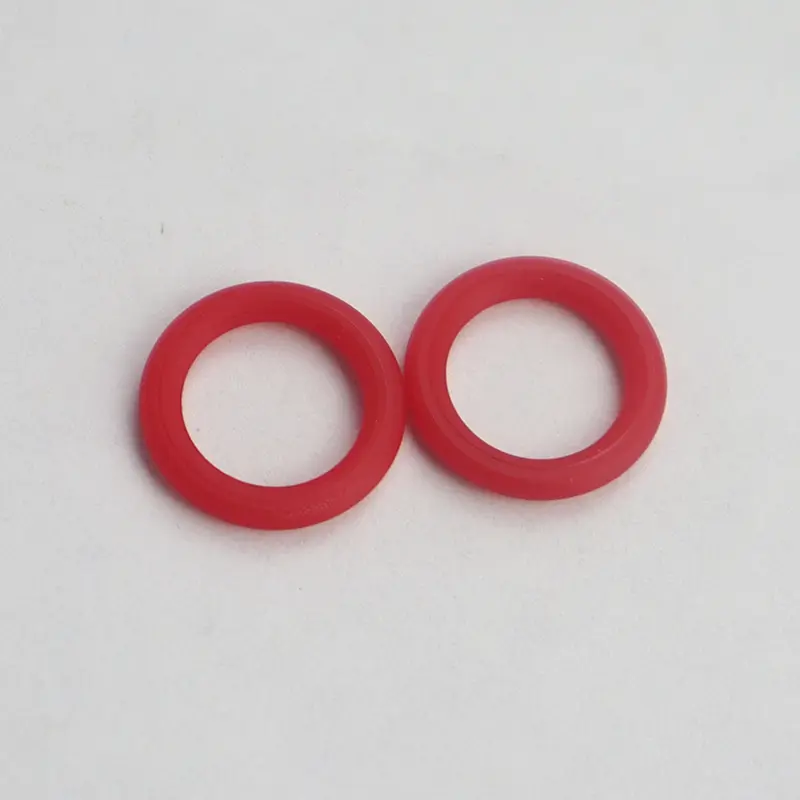

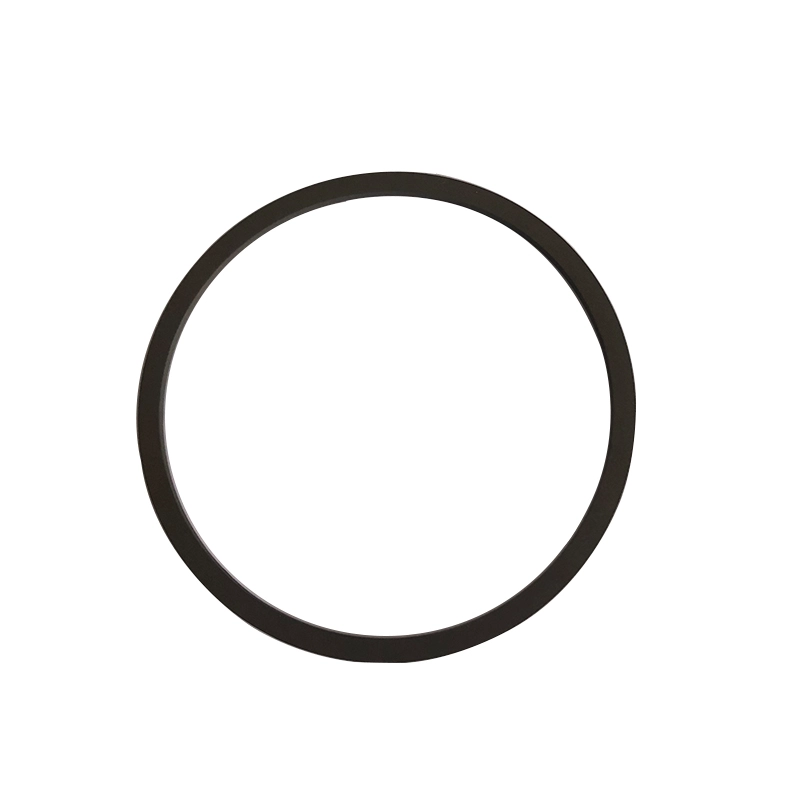

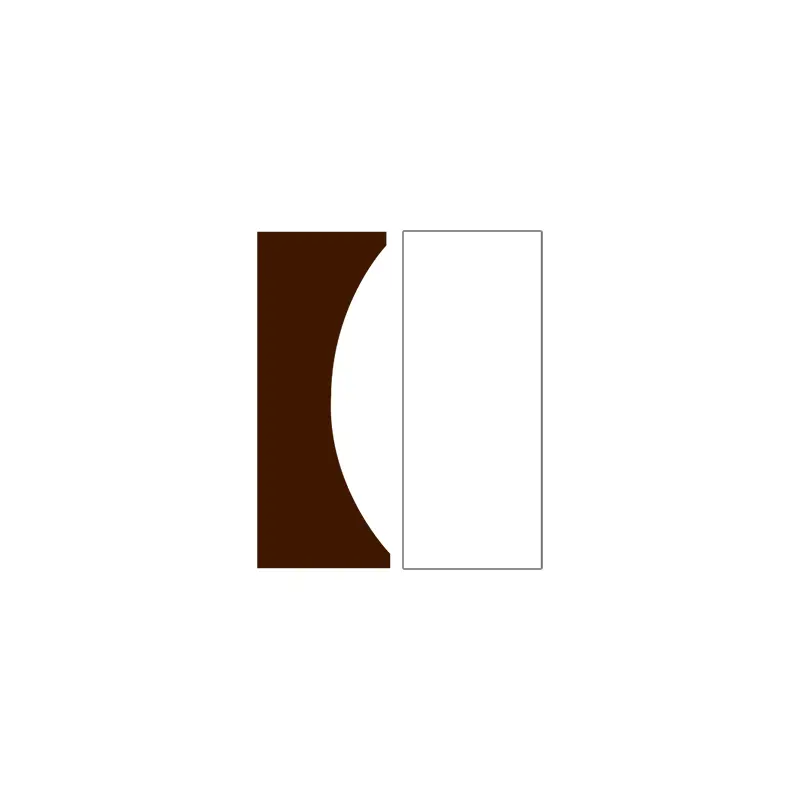

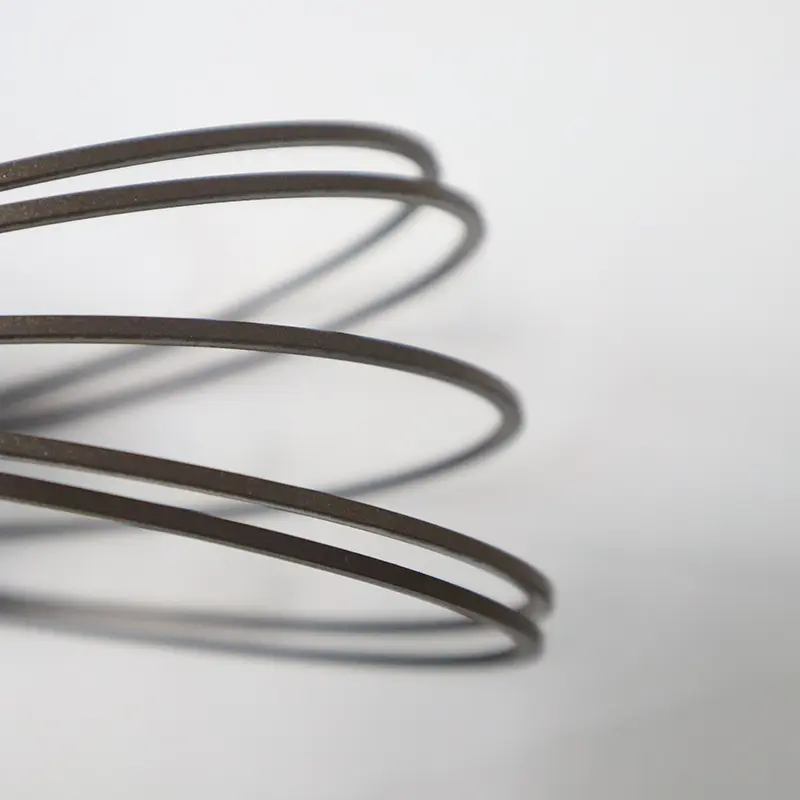

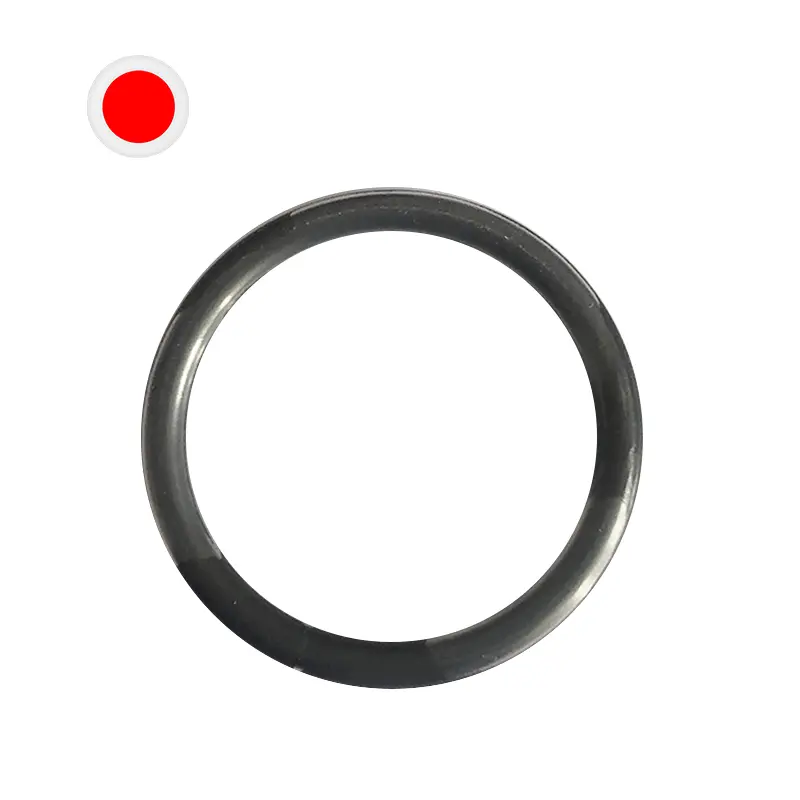

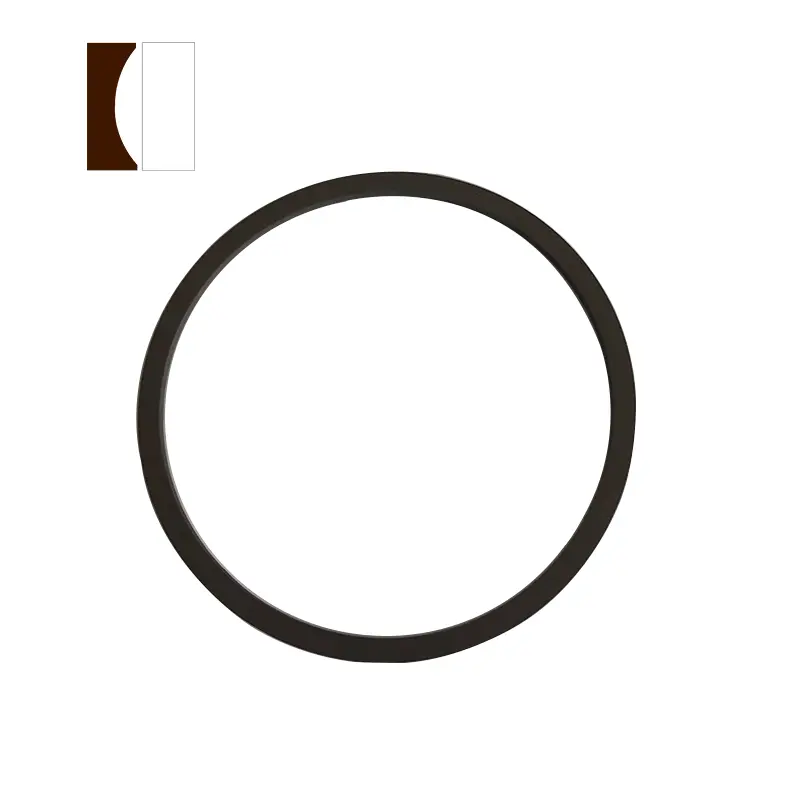

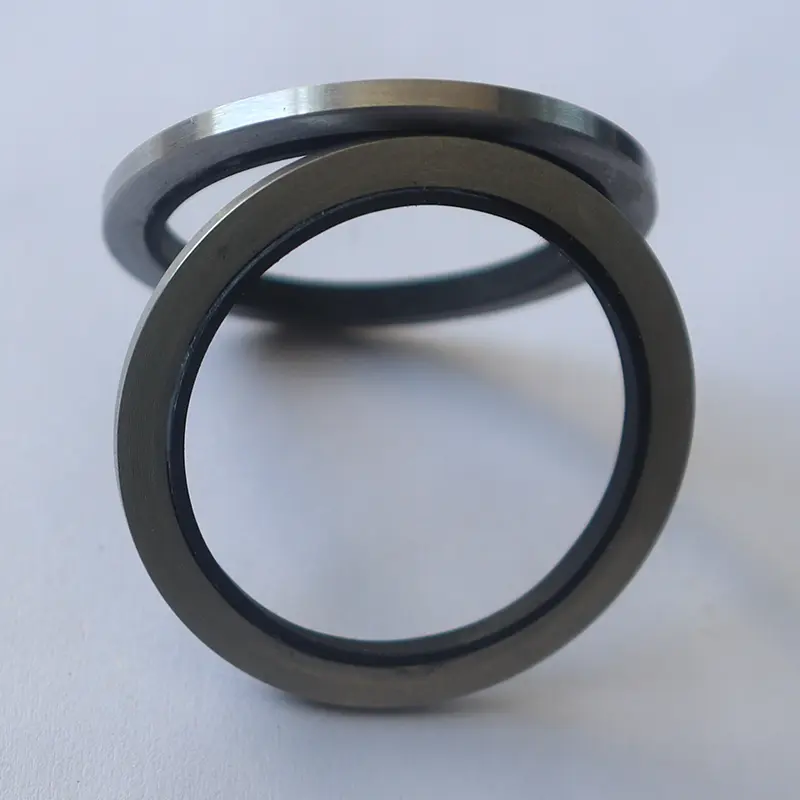

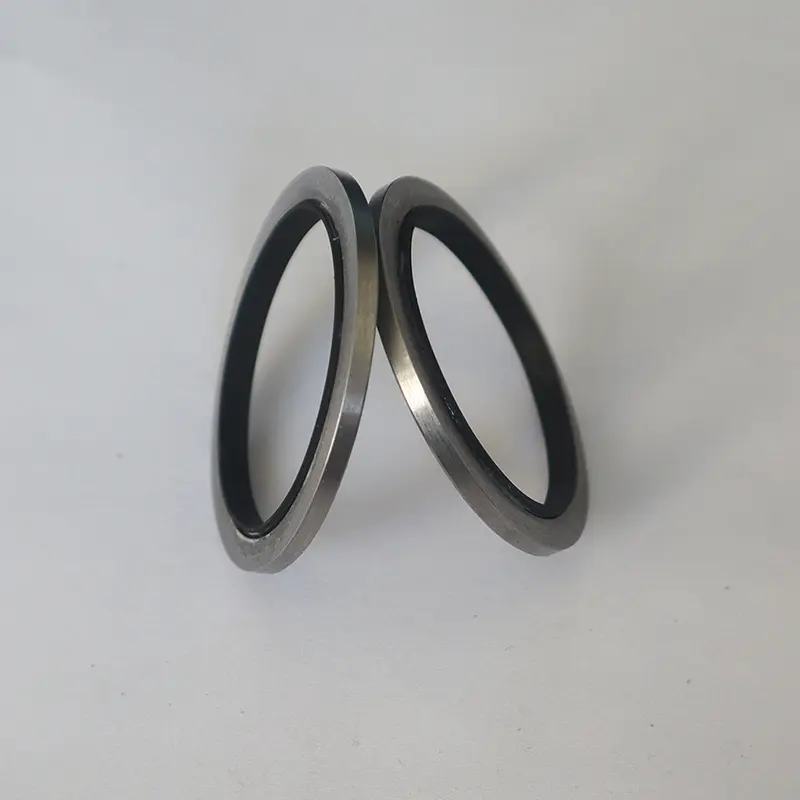

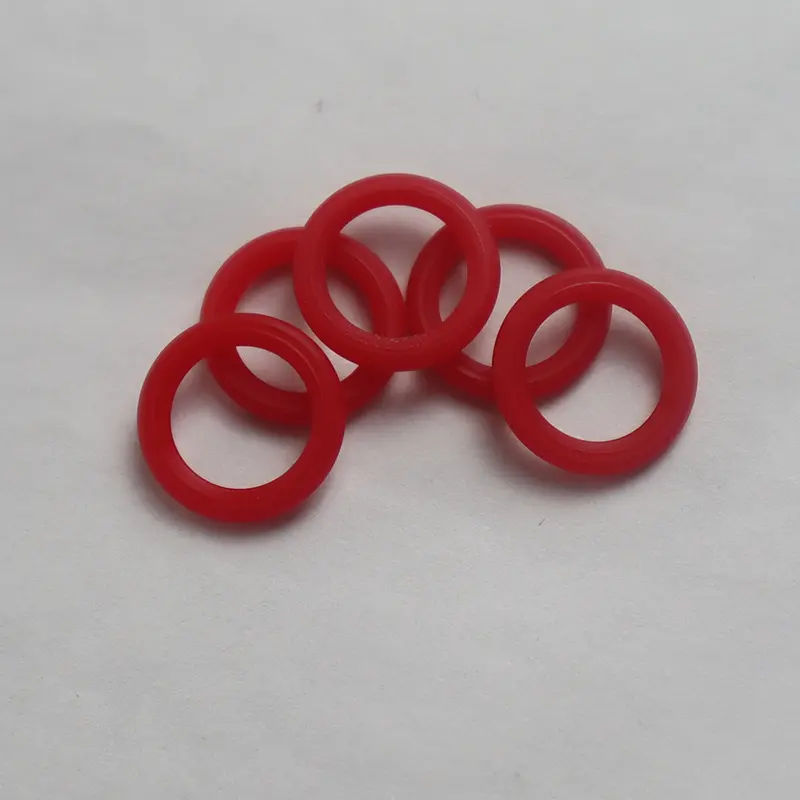

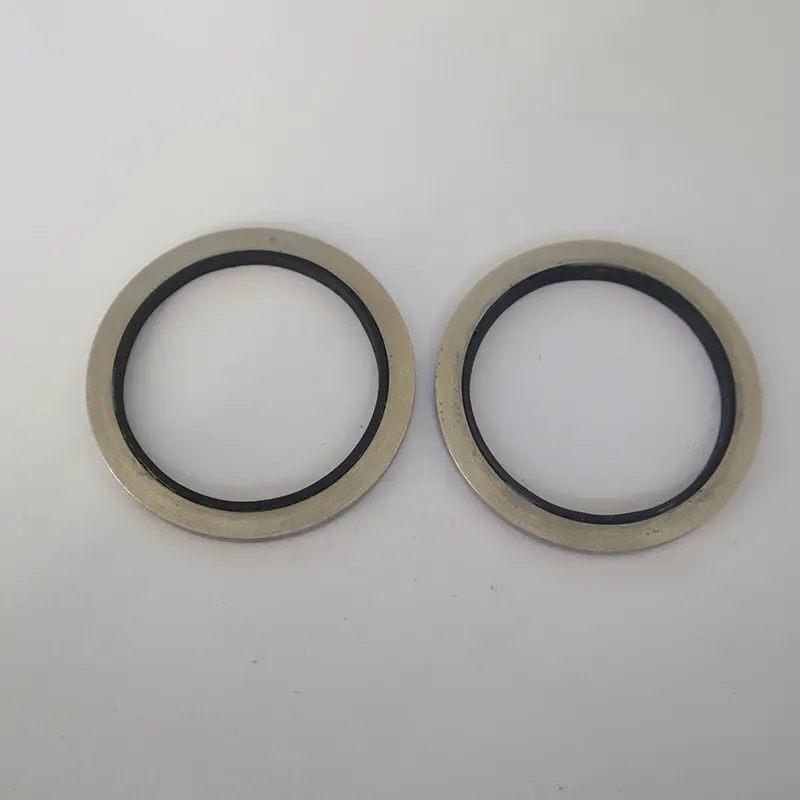

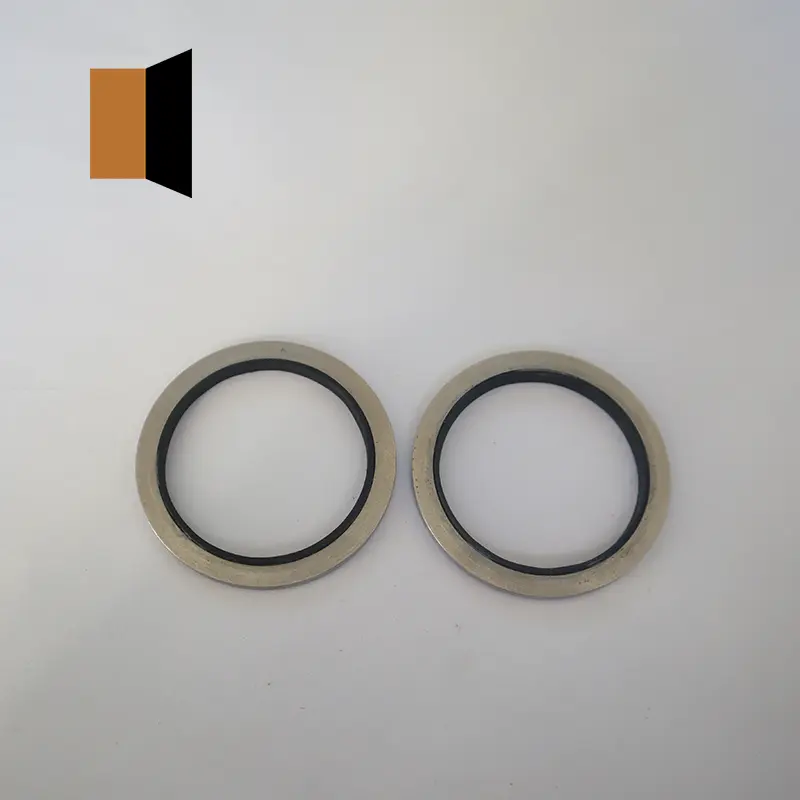

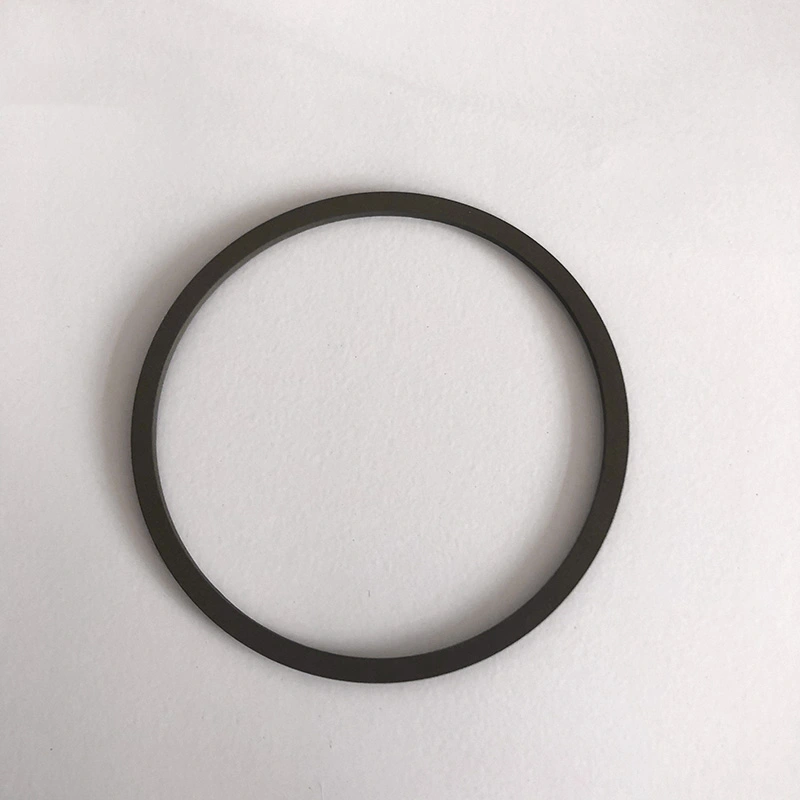

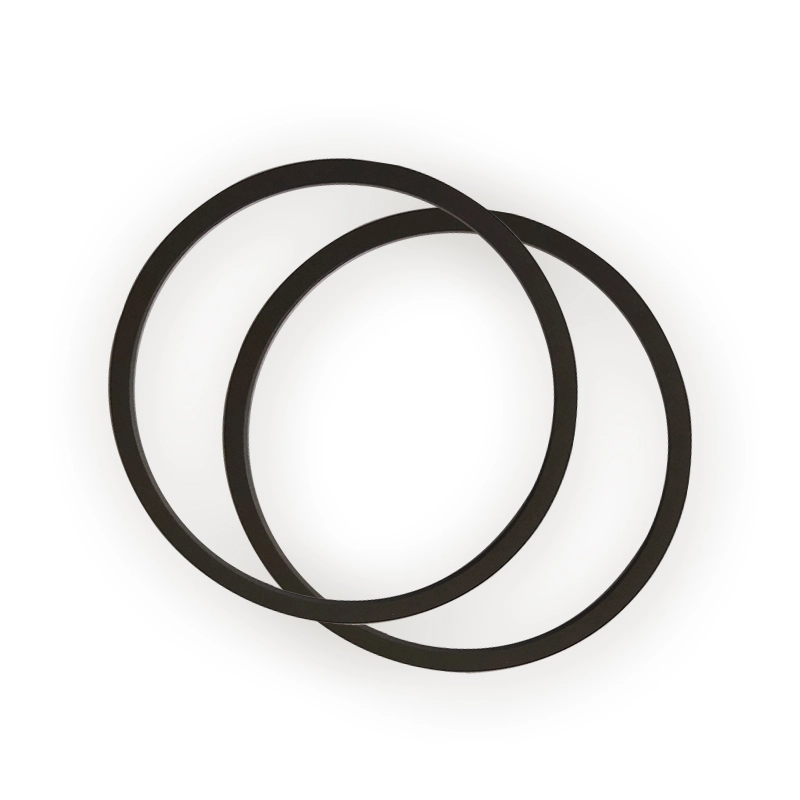

ருய்சென் சீல்களின் அடிப்படை ஹைட்ராலிக் முத்திரைகள் முக்கியமாக பல வகையான முத்திரைகள் உள்ளன, ஒவ்வொன்றும் அதன் சொந்த நன்மைகள். குறைந்த உற்பத்தி செலவு மற்றும் வசதியான பயன்பாடு காரணமாக பல்வேறு டைனமிக் மற்றும் நிலையான சீல் சந்தர்ப்பங்களில் ஓ-மோதிரங்கள் பரவலாகப் பயன்படுத்தப்படுகின்றன. பெரும்பாலான நாடுகள் ஓ-மோதிரங்களுக்கான தொடர்ச்சியான தயாரிப்பு தரங்களை வகுத்துள்ளன, அவற்றில் அமெரிக்க தரநிலை (AS568), ஜப்பானிய தரநிலை (JISB2401) மற்றும் சர்வதேச தரநிலை (ISO 3601/1) ஆகியவை மிகவும் பொதுவானவை. தேசிய தரநிலைகள் GB3452.1 மற்றும் GB1235.

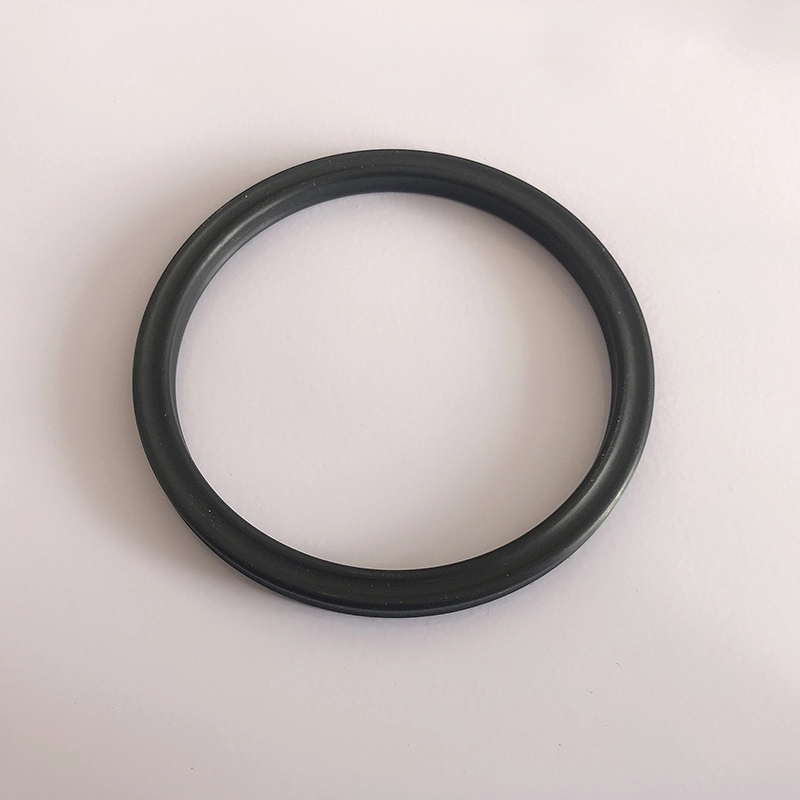

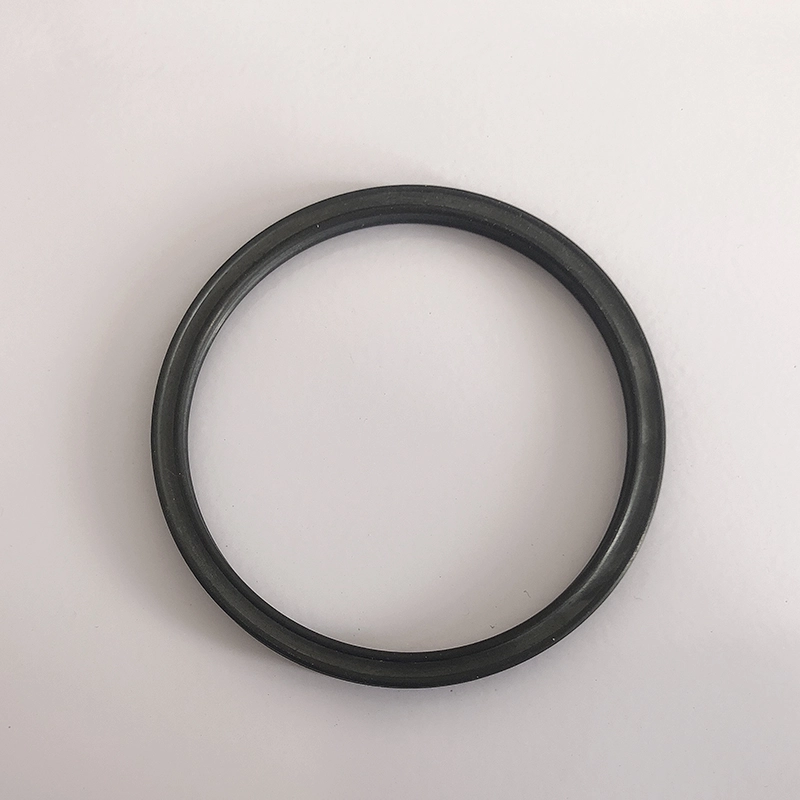

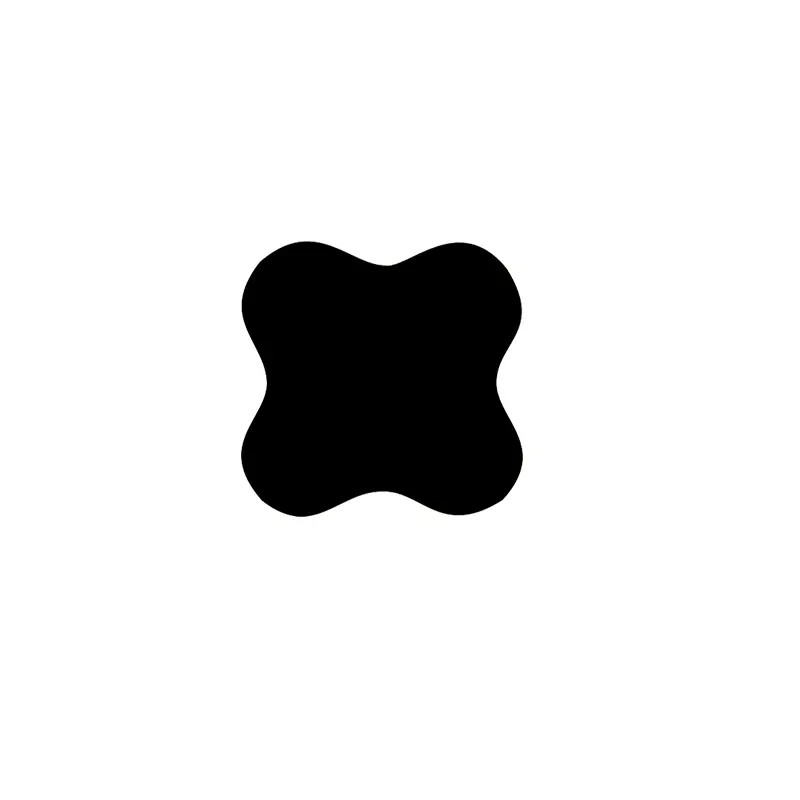

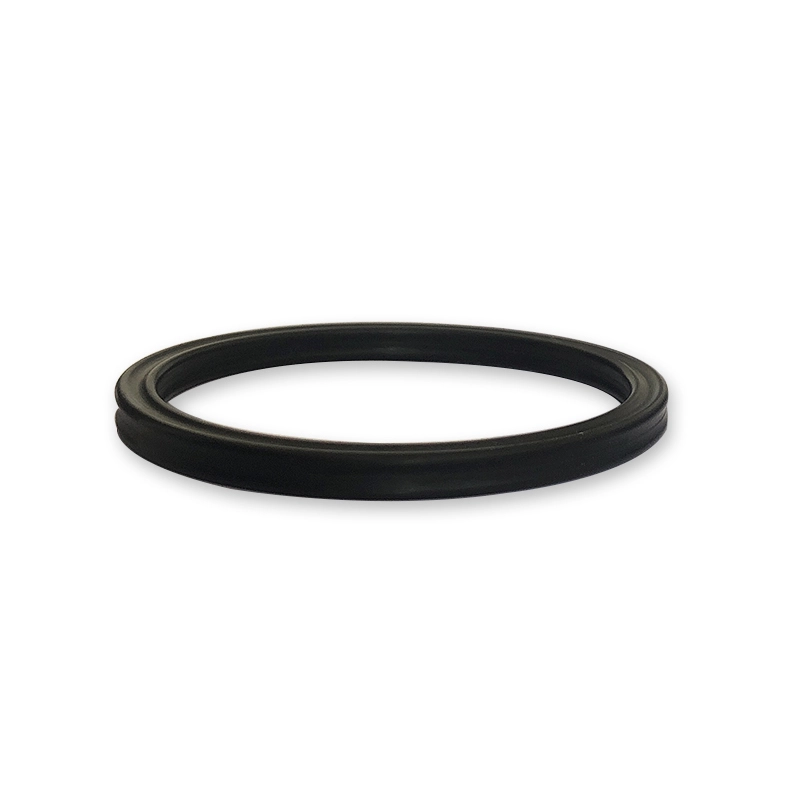

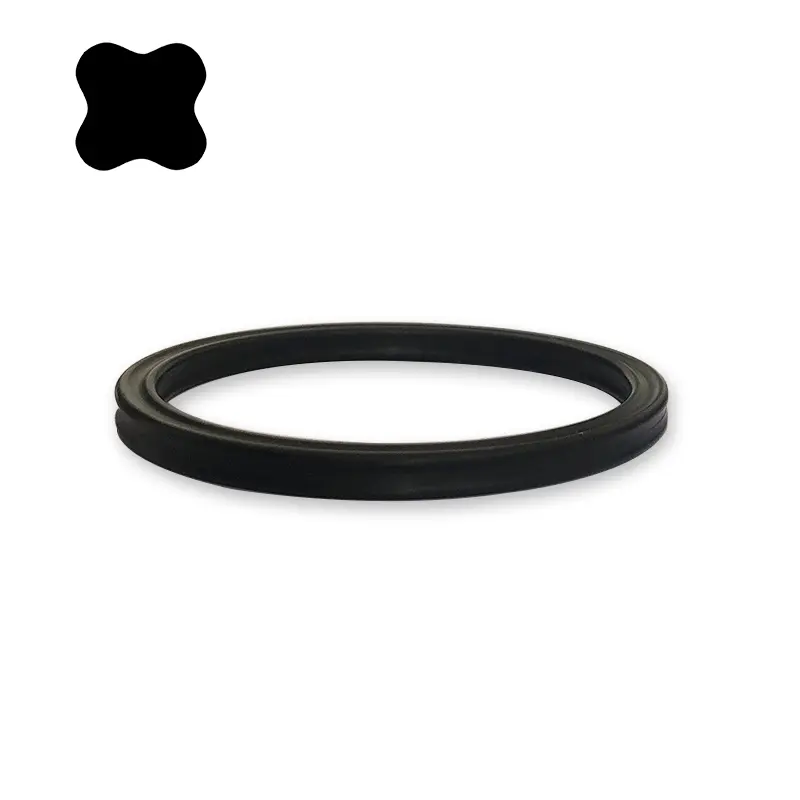

நட்சத்திர வடிவ முத்திரை வளையம் எக்ஸ் வடிவ வடிவத்துடன் நான்கு உதடு முத்திரையாகும், எனவே இது எக்ஸ் வடிவ மோதிரம் என்றும் அழைக்கப்படுகிறது. இது ஓ-ரிங்கின் அடிப்படையில் முன்னேற்றம் மற்றும் மேம்பாடு ஆகும். அதன் குறுக்கு வெட்டு பரிமாணங்கள் அமெரிக்காவின் ஓ-ரிங் 568A தரமாக உள்ளன, மேலும் இது அடிப்படையில் ஓ-ரிங்கின் பயன்பாட்டை மாற்ற முடியும்.
நட்சத்திர மோதிரங்களின் நன்மைகள்
ஓ-மோதிரங்களுடன் ஒப்பிடும்போது, நட்சத்திர மோதிரங்கள் குறைவான உராய்வு எதிர்ப்பு மற்றும் குறைவான தொடக்க எதிர்ப்பைக் கொண்டுள்ளன, ஏனெனில் அவை சீல் உதடுகளுக்கு இடையில் ஒரு மசகு குழியை உருவாக்குகின்றன. அதன் ஃபிளாஷ் விளிம்பு குறுக்குவெட்டின் குழிவான பகுதியில் அமைந்திருப்பதால், சீல் விளைவு சிறந்தது. வட்டமற்ற குறுக்குவெட்டு பரிமாற்ற இயக்கத்தின் போது உருட்டல் நிகழ்வை திறம்பட தவிர்க்கிறது.
ஸ்டார் ரிங் வேலை செய்யும் வழிமுறை
ஸ்டார் ரிங் ஒரு சுய-இறுக்கும் இரட்டை-செயல்படும் சீல் உறுப்பு. ரேடியல் மற்றும் அச்சு சக்திகள் அமைப்பின் அழுத்தத்தைப் பொறுத்தது. அழுத்தம் உயரும்போது, நட்சத்திர வளையத்தின் சுருக்க சிதைவு அதிகரிக்கும், மேலும் மொத்த சீல் சக்தி அதிகரிக்கும், இதனால் நம்பகமான முத்திரையை உருவாக்கும்.
நட்சத்திர வடிவ முத்திரை வளையத்தை எவ்வாறு தேர்வு செய்வது
தண்டு மற்றும் துளையின் விட்டம் தெரிந்தால், பின்வரும் அளவுகோல்களின்படி பொருத்தமான நட்சத்திர வடிவ முத்திரை வளையத்தைத் தேர்ந்தெடுக்கவும்:
1. நிலையான சீல் அல்லது பரஸ்பர நேரியல் இயக்கம்: (1) துளை சீல்: நட்சத்திர வடிவ வளையத்தின் உள் விட்டம் பள்ளத்துடன் இணக்கமாக இருக்க வேண்டும், அல்லது பள்ளம் கீழ் விட்டம் 2% க்கும் குறைவாக இருக்க வேண்டும். ஏனெனில் முன் சுருக்கத்தால் உருவாக்கப்படும் சுருக்கத்திற்கு முந்தைய சக்தி நட்சத்திர வடிவ முத்திரை வளையத்தை முறுக்குதல் மற்றும் உருட்டுவதைத் தடுக்கலாம். . இதன் விளைவாக, முத்திரை வளையம் நிறுவ எளிதாக இருக்கும் மற்றும் நீண்ட சேவை வாழ்க்கை.
2. ரோட்டரி சீல்: நட்சத்திர வடிவ வளையத்தின் உள் விட்டம் அது முத்திரையிடும் தண்டு விட்டம் விட சுமார் 2 ~ 5% பெரியதாக இருக்க வேண்டும். ஏனெனில் சுழலும் இயக்கத்தில் பயன்படுத்தும்போது முத்திரை வளையம் உராய்வு மற்றும் வெப்பத்தை உருவாக்கும், மேலும் வெப்பமடையும் போது ரப்பர் சுருங்கிவிடும் (ஜூல் விளைவு). ஆகையால், முத்திரை வளையத்தை உயவூட்டுவதோடு நம்பத்தகுந்த முறையில் செயல்பட முடியும் என்பதை உறுதிப்படுத்த, தண்டு விட்டம் விட பெரிய உள் விட்டம் கொண்ட நட்சத்திர வடிவ வளையம் தேர்ந்தெடுக்கப்பட வேண்டும். வழக்கமாக, ஒரு சிறிய குறுக்குவெட்டு கொண்ட ஒரு முத்திரை வளையம் நிலையான சீல் தேவைகளை பூர்த்தி செய்ய முடியும். மாறாக, டைனமிக் முத்திரையை சந்திக்க ஒரு பெரிய குறுக்குவெட்டு கொண்ட ஒரு முத்திரை வளையம் தேர்ந்தெடுக்கப்பட வேண்டும். உயர் அழுத்தம் அல்லது பெரிய இடைவெளிகளில், அதிக கடினத்தன்மை கொண்ட ஒரு ரப்பர் பொருள் தேர்ந்தெடுக்கப்பட வேண்டும். உயர் அழுத்த வெளியேற்ற சேதத்தைத் தடுக்க PTFE தக்கவைக்கும் வளையத்தைச் சேர்ப்பதே சிறந்த வழி.

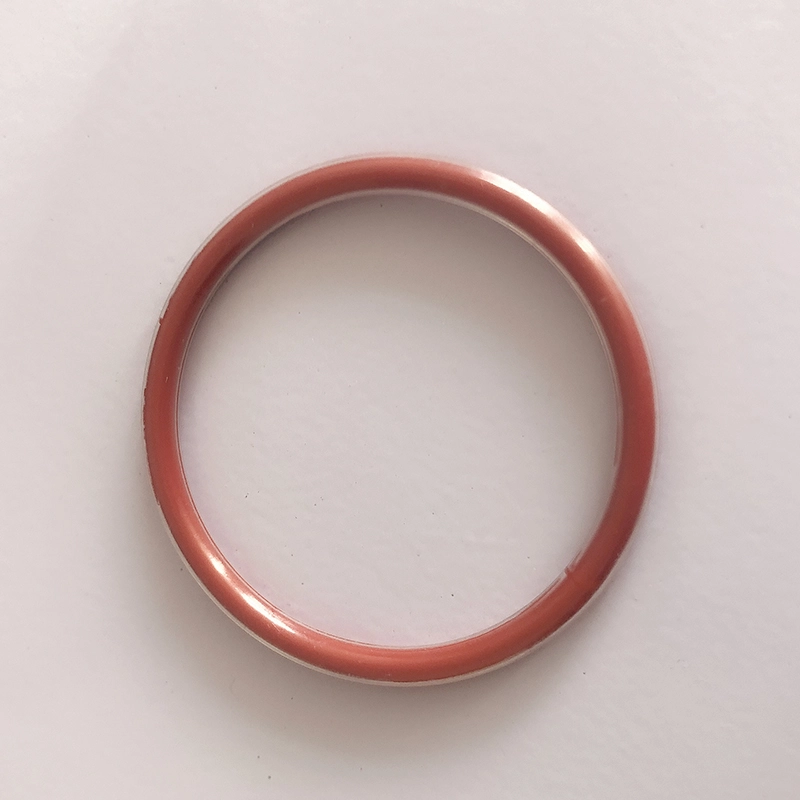

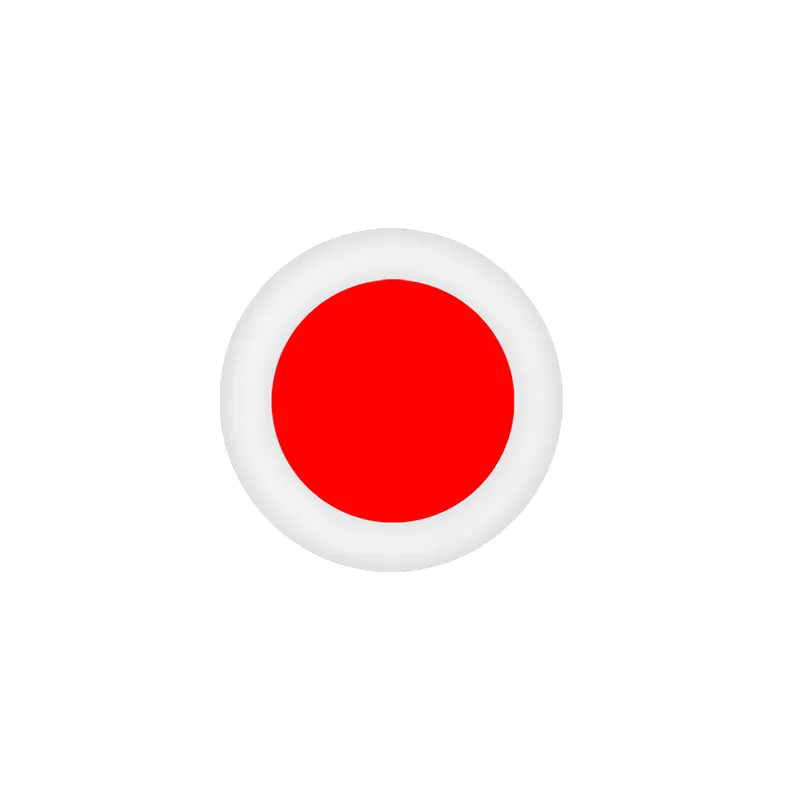

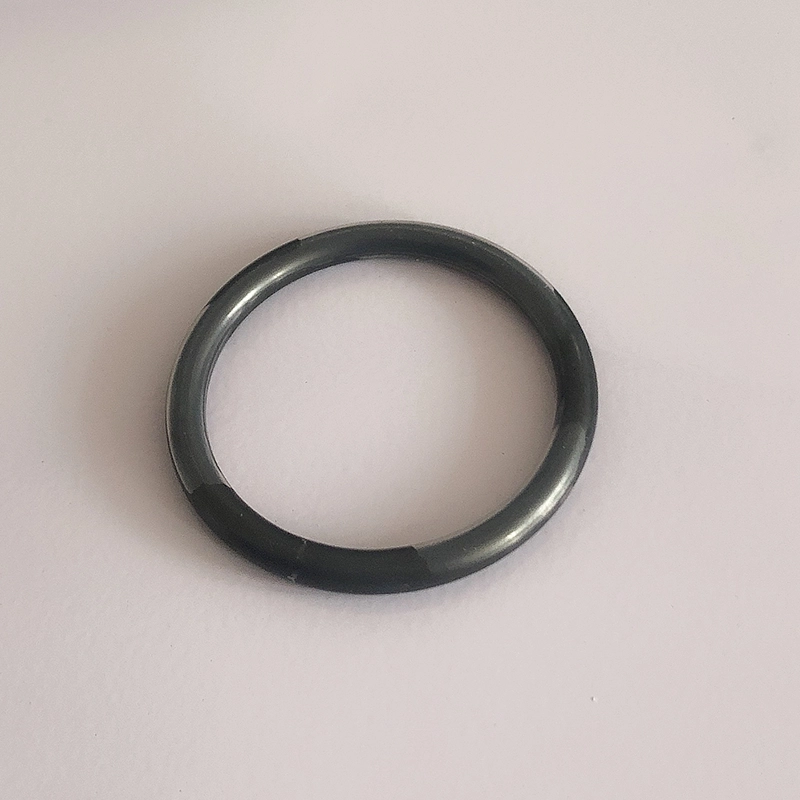

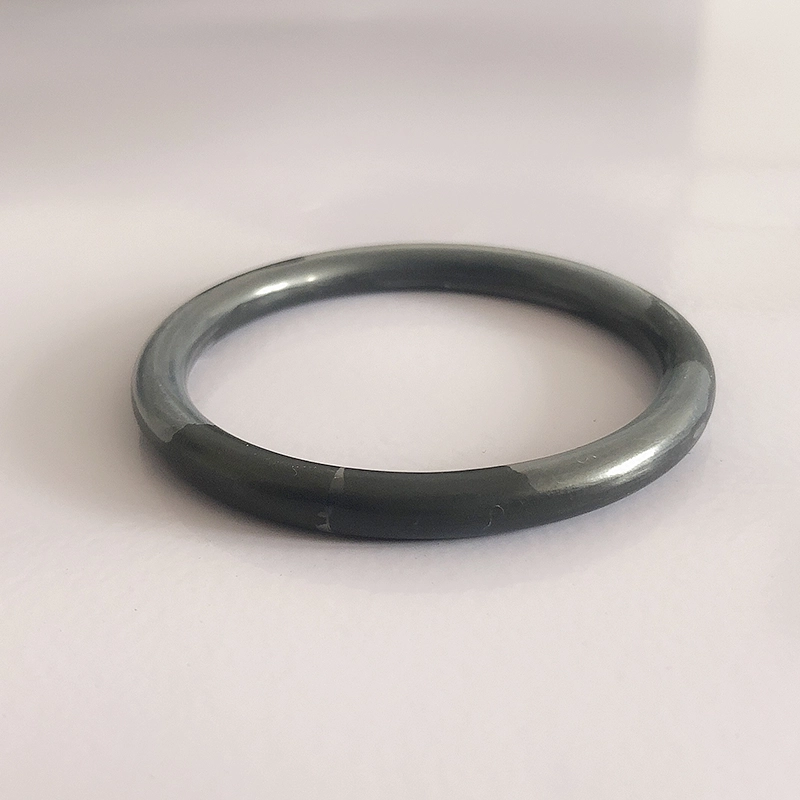

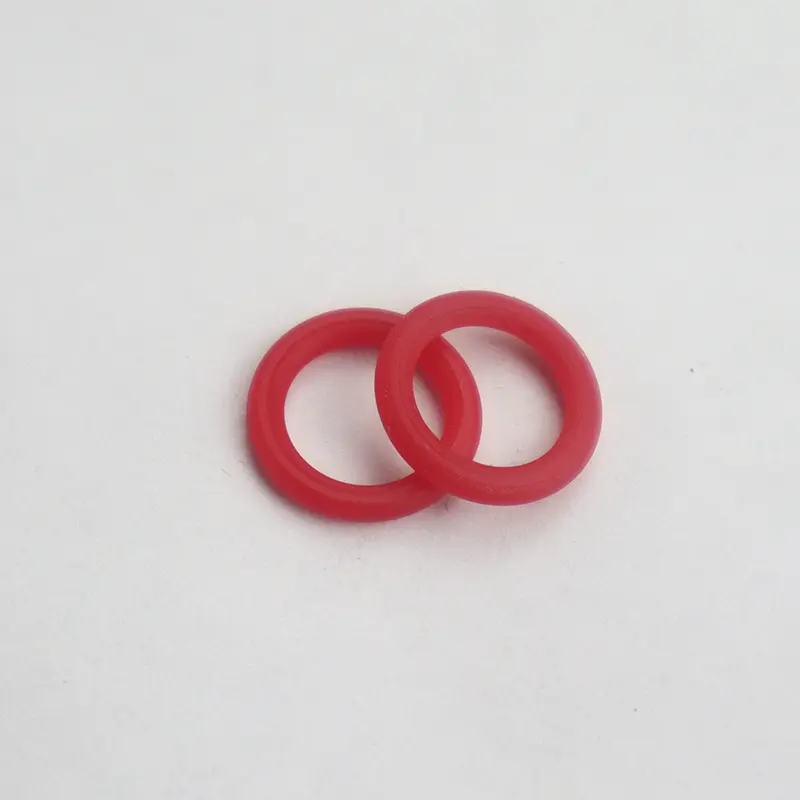

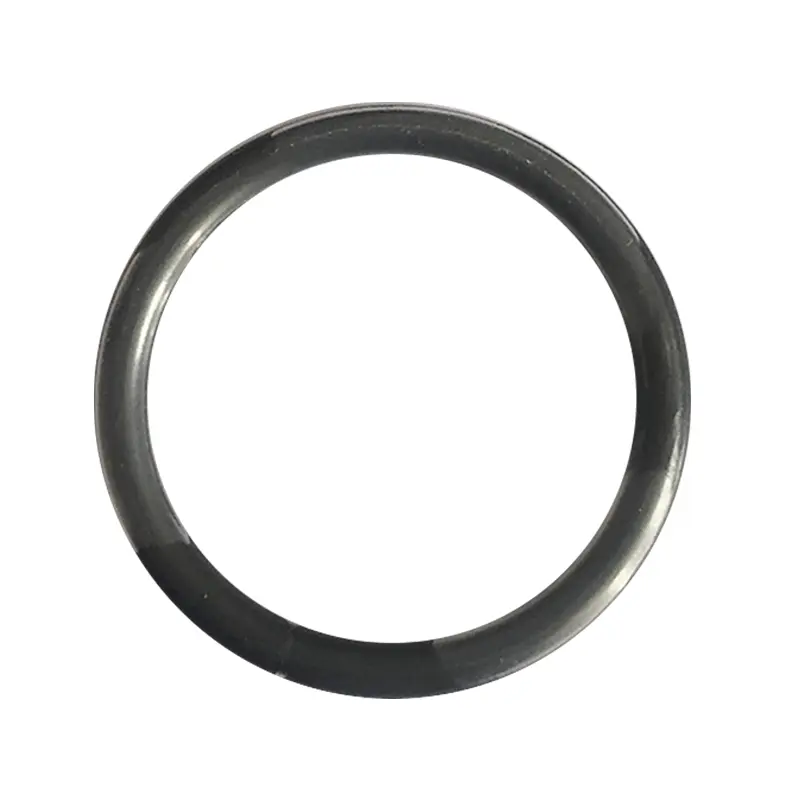

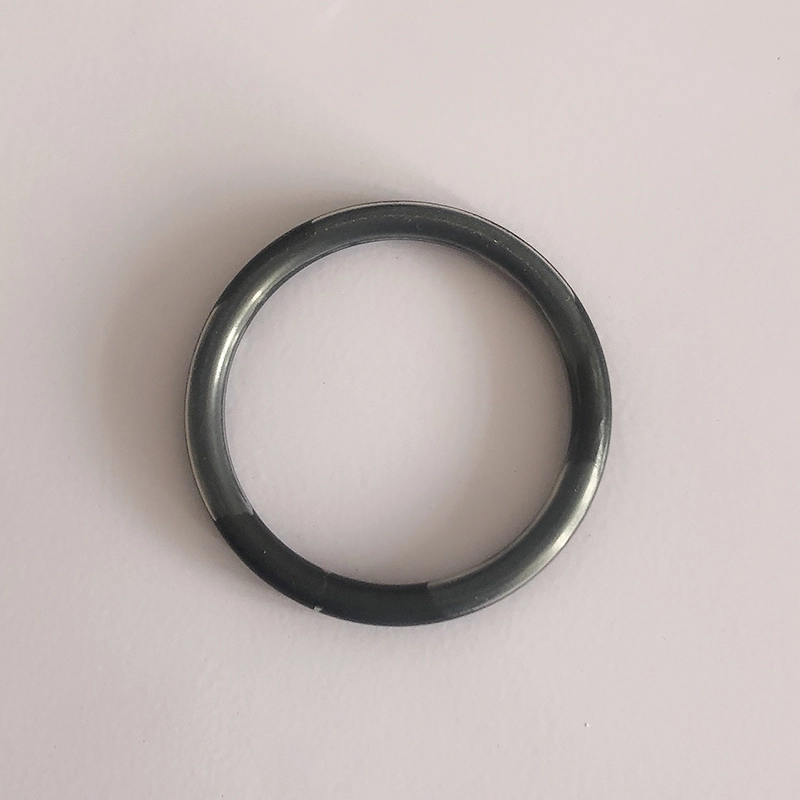

பூசப்பட்ட ஓ-ரிங் கரிமமாக ரப்பரின் நெகிழ்ச்சி மற்றும் சீல் ஆகியவற்றை டெல்ஃபானின் வேதியியல் எதிர்ப்புடன் ஒருங்கிணைக்கிறது. இது ஒரு சிலிகான் அல்லது ஃப்ளோரோரோபர் உள் கோர் மற்றும் ஒப்பீட்டளவில் மெல்லிய டெல்ஃபான் ஃபெப் அல்லது டெல்ஃபான் பி.எஃப்.ஏ வெளிப்புற பூச்சு ஆகியவற்றால் ஆனது.
பொருள்: டெல்ஃபான் ஃபெப் மற்றும் டெல்ஃபான் பி.எஃப்.ஏ ஆகியவை அடிப்படையில் ஒத்தவை, ஆனால் டெல்ஃபான் பி.எஃப்.ஏ டெல்ஃபான் எஃப்இபியை விட சிறந்த வெப்பநிலை எதிர்ப்பைக் கொண்டுள்ளது. பொருந்தக்கூடிய வெப்பநிலை வரம்பு டெல்ஃபான் ஃபெப் ஷெல்: -60 ℃ ~ 205 the 260 இல் பயன்படுத்தலாம் the குறுகிய காலத்திற்கு டெஃப்லான் பிஎஃப்ஏ ஷெல்: -60 ℃ ~ 260 a 300 இல் பயன்படுத்தலாம் an குறுகிய நேர நன்மைகளுக்கு:
1. மிகச்சிறந்த வேதியியல் எதிர்ப்பு, கிட்டத்தட்ட அனைத்து வேதியியல் ஊடகங்களுக்கும் ஏற்றது
2. பரந்த வெப்பநிலை வரம்பு
3. நல்ல சுருக்க எதிர்ப்பு
4. உரித்தல் எதிர்ப்பு
5. நல்ல வீக்க எதிர்ப்பு
6. உயர் அழுத்த எதிர்ப்பு
7. சிறந்த சீல் ஆயுள் மற்றும் நீண்ட சேவை வாழ்க்கை
பயன்பாடு: பம்புகள் மற்றும் வால்வுகள், எதிர்வினை கப்பல்கள், இயந்திர முத்திரைகள், வடிப்பான்கள், அழுத்தம் கப்பல்கள், வெப்பப் பரிமாற்றிகள், கொதிகலன்கள், குழாய் விளிம்புகள், எரிவாயு அமுக்கிகள் போன்றவை.
பயன்பாட்டுத் தொழில்கள்: வேதியியல் தொழில், விமான உற்பத்தி, மருந்துத் தொழில், எண்ணெய் மற்றும் ரசாயன போக்குவரத்து மற்றும் சுத்திகரிப்பு, திரைப்படத் தொழில், குளிர்பதன பொறியியல், உணவு பதப்படுத்தும் தொழில், பேப்பர்மேக்கிங் தொழில், சாய உற்பத்தி, வண்ணப்பூச்சு தெளித்தல் போன்றவை.
சீல் மோதிரங்களுக்கான நிறுவல் வழிமுறைகள்
1. சீல் மோதிரங்கள் நிறுவப்பட்ட அல்லது கடந்து செல்லும் பகுதிகள் மென்மையாக இருக்க வேண்டும், பர்ஸ், பள்ளங்கள் மற்றும் கூர்மையான மூலைகள் இல்லாமல் இருக்க வேண்டும். உள் துளையின் கடினத்தன்மை 1.6μ ஐ அடைய வேண்டும் மற்றும் தண்டு கடினத்தன்மை 0.8um ஐ அடைய வேண்டும்.
2. சீல் வளையத்தின் மேற்பரப்பையும் தொடர்பில் உள்ள தொடர்புடைய பகுதிகளையும் உயவூட்டுவதற்கு சுத்தமான ஒளி எண்ணெய் அல்லது கிரீஸைப் பயன்படுத்துங்கள்.
3. தண்டு மீது சீல் வளையத்தை நிறுவுவது கடினம் என்றால், அதை விரிவாக்க சில நிமிடங்கள் சூடான நீரில் மூழ்கிவிடுங்கள். இந்த மென்மையாக்கப்பட்ட மற்றும் விரிவாக்கப்பட்ட ஓ-ரிங் நிறுவ எளிதானது. ஓ-ரிங் சூடாக இருக்கும்போது அதை நிறுவவும், அதன் அளவு அதன் அசல் அளவிற்குத் திரும்பும்.
4. ஓ-ரிங்கை மிகவும் வன்முறையில் வளைக்க வேண்டாம், இல்லையெனில் அது டெல்ஃபானில் சுருக்கங்களை ஏற்படுத்தும் மற்றும் அதன் பயன்பாட்டை பாதிக்கும்.
பூசப்பட்ட ஓ-மோதிரத்தின் பரிந்துரைக்கப்பட்ட சுருக்கமானது பின்வருமாறு:
நிலையான சீல் நிலை: 15%-20%
டைனமிக் சீல் நிலை: 10%-12%
நியூமேடிக் நிலை: 7%-8%
உண்மையான சுருக்கமானது பணி நிலைமைகளை கணக்கில் எடுத்துக்கொள்ள வேண்டும், குறிப்பாக சீல் செய்யும் வேலை அழுத்தம் மற்றும் பிற காரணிகள்.
தயாரிப்பு அம்சங்கள் மற்றும் பயன்பாடுகள்:
| ஓ-ரிங் செயல்திறன் அளவுரு அட்டவணை |
|
|
|
|
நிலையான முத்திரை | மாறும் முத்திரை |
| வேலை அழுத்தம் | வளையத்தைத் தக்க வைத்துக் கொள்ளாமல், 20 எம்பா அதிகபட்சம் தக்கவைக்கும் மோதிரத்துடன், 40 MPa அதிகபட்சம், சிறப்பு தக்கவைக்கும் மோதிரம் 200MPA அதிகபட்சம் | வளையத்தைத் தக்க வைத்துக் கொள்ளாமல், 5 எம்பா அதிகபட்சம் தக்கவைப்பு வளையத்துடன், அதிக அழுத்தம் |
| வேகம் | 0.5 மீ/வி அதிகபட்சம், 2 மீ/வி அதிகபட்சம் சுழலும் | |
| வெப்பநிலை | பொதுவான பயன்பாடு: -30 ～+110, சிறப்பு ரப்பர்: -60 ～+250, சுழலும்: -30 ～+80 | |
| நடுத்தர | பொருட்கள் பகுதியைக் காண்க | |

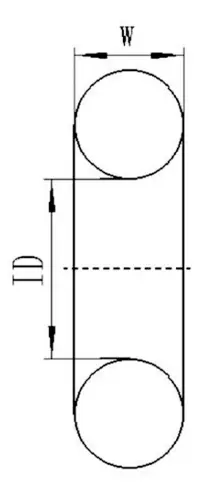

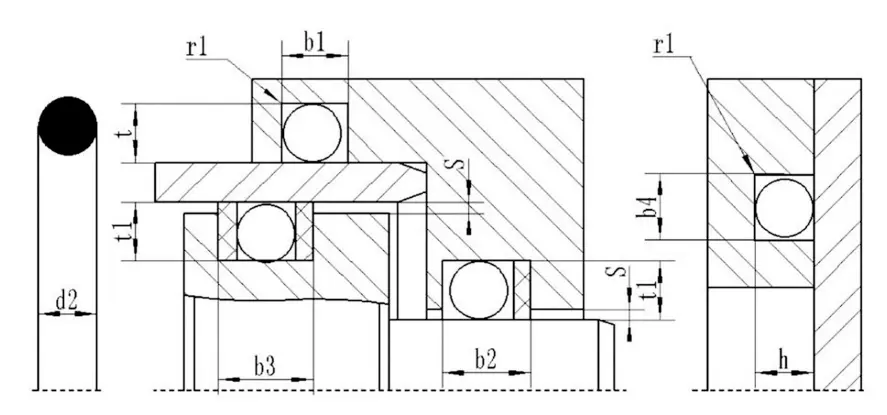

| தரநிலை | ஓ-ரிங் குறுக்கு வெட்டு விட்டம் w |
|
|||||
| அமெரிக்க தரநிலை 568 ஆக பிரிட்டிஷ் ஸ்டாண்டர்ட் பிஎஸ் 1516 | 1.78 | 2.62 | 3.52 | 5.33 | 6.99 | - | |
| ஜப்பானிய தரநிலை இட் பி 2401 | 1.9 | 2.4 | 3.1 | 3.5 | 5.7 | 8.4 | |
| சர்வதேச தரநிலை ஐஎஸ்ஓ 3601/1 ஜெர்மன் ஸ்டாண்டர்ட் டிஐஎன் 3771/1 சீன தரநிலை சிபி 3452.1 | 1.8 | 2.65 | 3.55 | 5.30 | 7.00 | - | |
| விருப்பமான மெட்ரிக் அளவுகள் | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | |
| 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | 7.0 | ||
| 8.0 | 10.0 | 12.0 |
|
|
|
||
| அமெரிக்க தரநிலை 568 ஆக (900 தொடர்) | 1.02 | 1.42 | 1.63 | 1.83 | 1.98 | 2.08 | |
| 2.21 | 2.46 | 2.95 | 3.00 |
|
|
|
|
| நட்சத்திர மோதிரங்களின் பயன்பாட்டு வரம்பு மிகவும் அகலமானது. வெப்பநிலை, அழுத்தம் மற்றும் நடுத்தரத்திற்கு ஏற்ப சரியான பொருளைத் தேர்வுசெய்க. கொடுக்கப்பட்ட பயன்பாட்டிற்கு நட்சத்திர வளையத்தை மாற்றியமைக்க, அனைத்து வேலை அளவுருக்களுக்கும் இடையிலான பரஸ்பர தடைகள் கருதப்பட வேண்டும். பயன்பாட்டு வரம்பை நிர்ணயிக்கும் போது, உச்ச வெப்பநிலை, தொடர்ச்சியான வேலை வெப்பநிலை மற்றும் இயக்க சுழற்சி ஆகியவை கருதப்பட வேண்டும். சுழலும் பயன்பாடுகளில், உராய்வு வெப்பத்தால் ஏற்படும் வெப்பநிலை உயர்வையும் கருத்தில் கொள்ள வேண்டும். | |||||
| தொழில்நுட்ப அளவுருக்கள் | மாறும் முத்திரை | நிலையான முத்திரை |
|
||
| பரஸ்பர இயக்கம் | சுழற்சி இயக்கம் |
|
|||
| வேலை அழுத்தம் (MPa) | மோதிரத்தைத் தக்கவைத்துக்கொள்வது | 30 | 15 | 40 |
|
| வளையத்தைத் தக்க வைத்துக் கொள்ளாமல் | 5 | - | 5 |
|
|
| வேகம் (மீ/வி) | 0.5 | 2.0 | - |
|
|
| வெப்பநிலை (℃) | பொதுவான சந்தர்ப்பங்கள்: -30 ℃ ~+110 |
|
|||
| சிறப்பு பொருட்கள்: -60 ℃ ~+200 |
|
||||
| சுழற்சி சந்தர்ப்பங்கள்: -30 ℃ ~+80 |
|
||||
நட்சத்திர வளைய பொருள்:
பொருள் பொதுவாக ஷா ஏ 70 நைட்ரைல் ரப்பர் என்.பி.ஆர்.
பூசப்பட்ட ஓ-மோதிரம்:

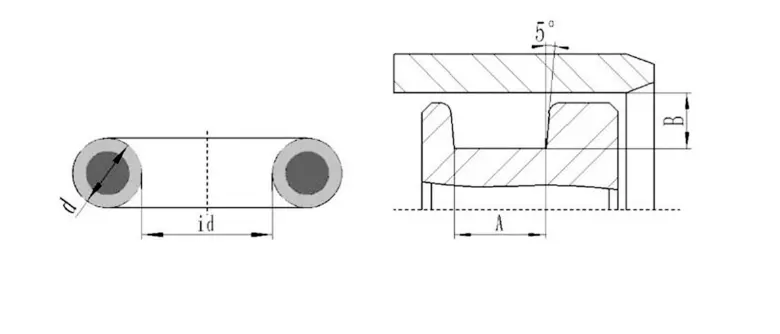

இணைக்கப்பட்ட ஓ-ரிங்கின் பள்ளத்தின் திட்ட வரைபடம்
இணைக்கப்பட்ட ஓ-ரிங்கின் பள்ளத்தின் பரிமாண அட்டவணை (பரிந்துரைக்கப்படுகிறது)
| கம்பி விட்டம் d | ஒரு (மிமீ) | பி (மிமீ) | ||
| நிலையான முத்திரை | மாறும் முத்திரை | நியூமேடிக் முத்திரை | ||
| 1.78 | 2.36/2.49 | 1.42/1.52 | 1.55/1.60 | 1.63/1.65 |
| 2.62 | 3.56/3.68 | 2.08/2.21 | 2.29/2.36 | 2.39/2.44 |
| 3.53 | 4.75/4.88 | 2.82/3.00 | 3.10/3.18 | 3.22/3.28 |
| 5.33 | 7.14/7.26 | 4.27/4.52 | 4.67/4.80 | 4.90/4.95 |
| 6.99 | 9.63/9.65 | 5.59/5.89 | 6.15/6.27 | 6.43/6.48 |

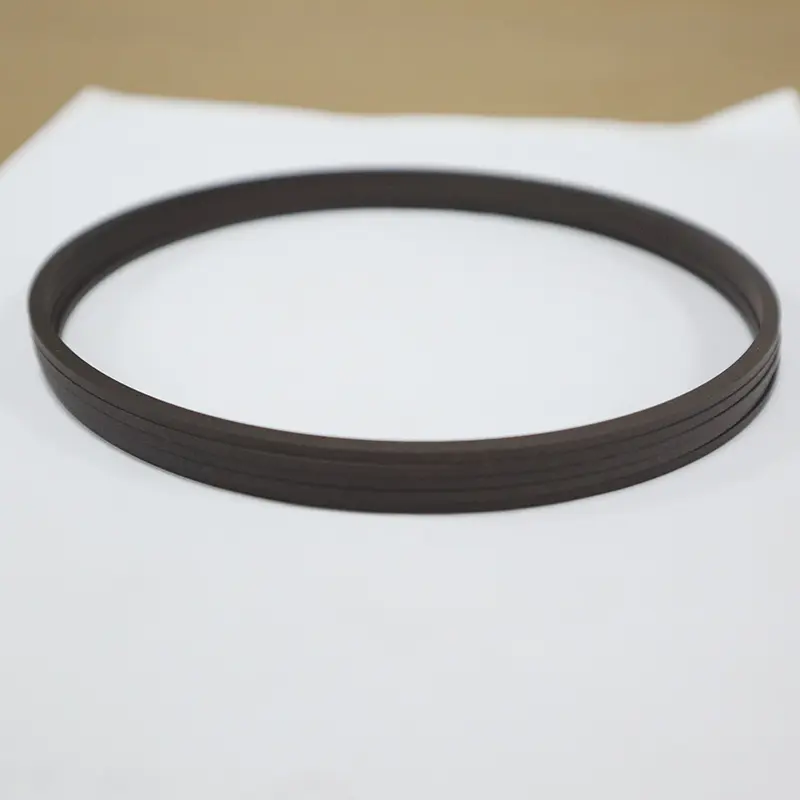

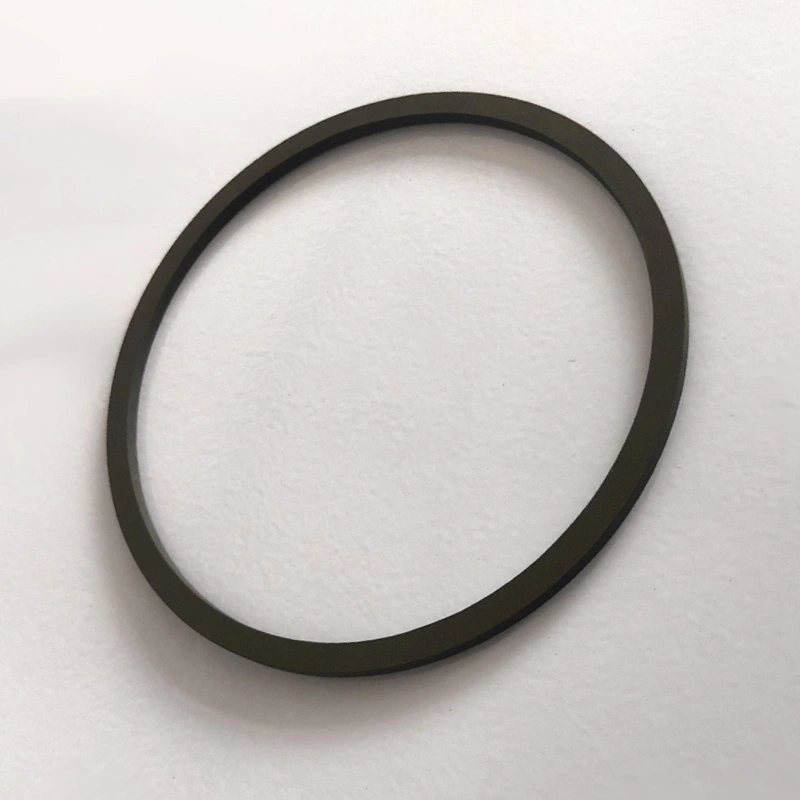

ருசென் சீல் PTFE முத்திரை நிறுவல் வழிகாட்டி
.. நிறுவல் வழிகாட்டி
1. முத்திரை முன்பே ஏற்றப்பட்ட பக்கத்தில் நிறுவப்பட வேண்டும், அழுத்தம் திசையை எதிர்கொள்ள வேண்டும்.
2. சிலிண்டர் உடல் மற்றும் பிஸ்டன் தடி ஆகியவை எங்கள் நிறுவனத்தின் மாதிரிகளின் தேவைகளைப் பூர்த்தி செய்யும் புஷ்-இன் சாம்ஃபர்களுடன் செய்யப்பட வேண்டும்.
3. கூர்மையான விளிம்புகள் பர்ஸ் மற்றும் வட்டமான அல்லது சாம்ஃபெர்டு இல்லாமல் இருக்க வேண்டும்.
4. நூல்கள், வழிகாட்டி மோதிர பள்ளங்கள் போன்றவை மூடப்பட வேண்டும், ஏனென்றால் முத்திரைகள், துளையிடப்பட்ட துளைகள் அல்லது கடினமான மேற்பரப்புகள் வழியாக முத்திரையைத் தள்ள முடியாது.
5. எந்த தூசி, குப்பைகள் அல்லது பிற வெளிநாட்டு துகள்கள் கவனமாக அகற்றப்பட வேண்டும்.
6. கூர்மையான விளிம்புகளைக் கொண்ட கருவிகள் பயன்படுத்தப்படக்கூடாது.
7. PTFE சீல் மோதிரங்கள் சூடான எண்ணெய் அல்லது தண்ணீரில் (சுமார் 80 ~ 120 டிகிரி) விரிவாக்க எளிதானது மற்றும் அவற்றின் அசல் வடிவத்தை மீட்டெடுப்பது எளிது.
8. முத்திரையின் உதடு எண்ணெய் அழுத்த துளை வழியாக செல்ல வேண்டியிருந்தால், துளை சீல் சீல் உதட்டை சேதப்படுத்தாமல் தடுக்க உதட்டை மெதுவாக தள்ள ஒரு பிளாஸ்டிக் குச்சியைப் பயன்படுத்த வேண்டும். சிலிண்டரின் துளைகளை அறை செய்ய வேண்டும். (படம் 3)
.. நிறுவல் முறை
திறந்த (பிளவு) பள்ளங்களை கருவிகள் இல்லாமல் நிறுவலாம்.

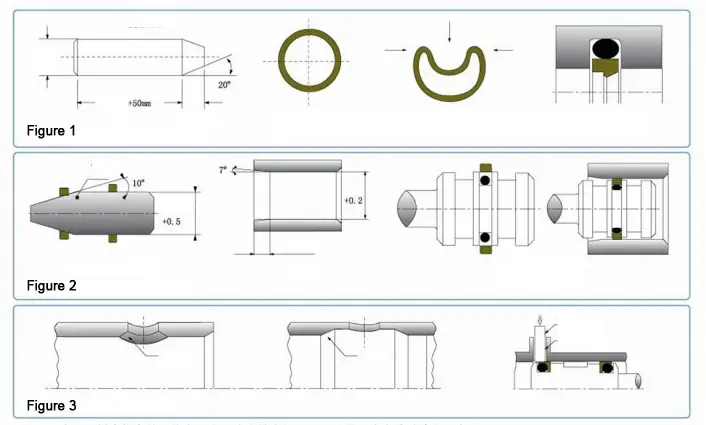

மூடிய பள்ளம் பிஸ்டன் தடி முத்திரைகள் நிறுவுதல் (படம் 1)
1. சுத்தம் மற்றும் எண்ணெய் அனைத்து முத்திரை அடி மூலக்கூறுகள், முத்திரைகள் மற்றும் நிறுவல் கருவிகள்.
2. ரப்பர் மோதிரத்தை பள்ளத்தில் வைக்கவும் (அதைத் திருப்பாமல் கவனமாக இருங்கள்).
3. PTFE முத்திரை வளையத்தை ஒரு சுட்டிக்காட்டப்பட்ட வளைவை உருவாக்காமல் சிறுநீரக வடிவத்தில் சுருக்கவும், சுருக்கப்பட்ட PTFE முத்திரை வளையத்தை பள்ளத்தில் வைக்கவும், மெதுவாக அதை கையால் தட்டவும்.
4. மீட்பு மாண்ட்ரலை முத்திரைக்கு தள்ளி, மெதுவாக மாண்ட்ரலை திருப்புங்கள். அதை 1 நிமிடம் விட்டுவிட்டு மாண்ட்ரலை அகற்றவும். நிறுவல் முடிந்தது.
மூடிய பள்ளங்களில் பிஸ்டன் முத்திரைகள் நிறுவுதல் (படம் 2)
1. சுத்தம் மற்றும் எண்ணெய் அனைத்து முத்திரை அடி மூலக்கூறுகள், முத்திரைகள் மற்றும் நிறுவல் கருவிகள்.
2. ரப்பர் மோதிரத்தை பள்ளத்தில் வைக்கவும் (அதைத் திருப்பாமல் கவனமாக இருங்கள்).
3. PTFE சீல் வளையத்தை வழிகாட்டி ஸ்லீவ் மீது தள்ளி, சீல் வளையத்தை நீட்டவும்.
4. நீட்டப்பட்ட சீல் வளையத்தை பிஸ்டன் பள்ளத்திற்குள் தள்ளுங்கள்.
5. திருத்தம் ஸ்லீவ் சீல் வளையத்திற்கு தள்ளி, ஒரே நேரத்தில் திருத்தம் ஸ்லீவ் சுழற்றவும். திருத்தம் ஸ்லீவ் 1 நிமிடம் விட்டுவிட்டு நிறுவல் முடிந்தது.
குறிப்பு: 1. எங்கள் நிறுவனத்தின் மாதிரியில் குறிப்பிடப்பட்டுள்ள தயாரிப்பை மூடிய பள்ளத்தில் நிறுவ முடியாவிட்டால் தயவுசெய்து எங்கள் நிறுவனத்தை அணுகவும், ஆனால் திறந்த பள்ளத்திற்கு ஏற்றது அல்ல.
2. PTFE முத்திரைகளின் மேலே நிறுவல் அனைத்து PTFE முத்திரைகளுக்கும் பொருந்தாது. தேவைப்பட்டால் எங்கள் நிறுவனத்தை அணுகவும்.
