ஹைட்ராலிக் சீல் வழிகாட்டி உறுப்பு, எங்கள் மற்ற ஹைட்ராலிக் முத்திரை தயாரிப்புகளைப் போலவே, குறிப்பிட்ட துணைப்பிரிவு மாதிரிகளையும் கொண்டுள்ளது. ருச்சென் சீல்ஸ் எப்போதும் தயாரிப்பு மேம்பாடு மற்றும் தரக் கட்டுப்பாட்டை பராமரித்து வருகிறது. ஒவ்வொரு மாதிரியும் வெவ்வேறு வடிவமைப்பு மற்றும் உற்பத்தி பண்புகளைக் கொண்டுள்ளது, மேலும் அதன் சொந்த இலக்கு நிலைமைகள் மற்றும் பயன்பாடுகளைக் கொண்டுள்ளது.

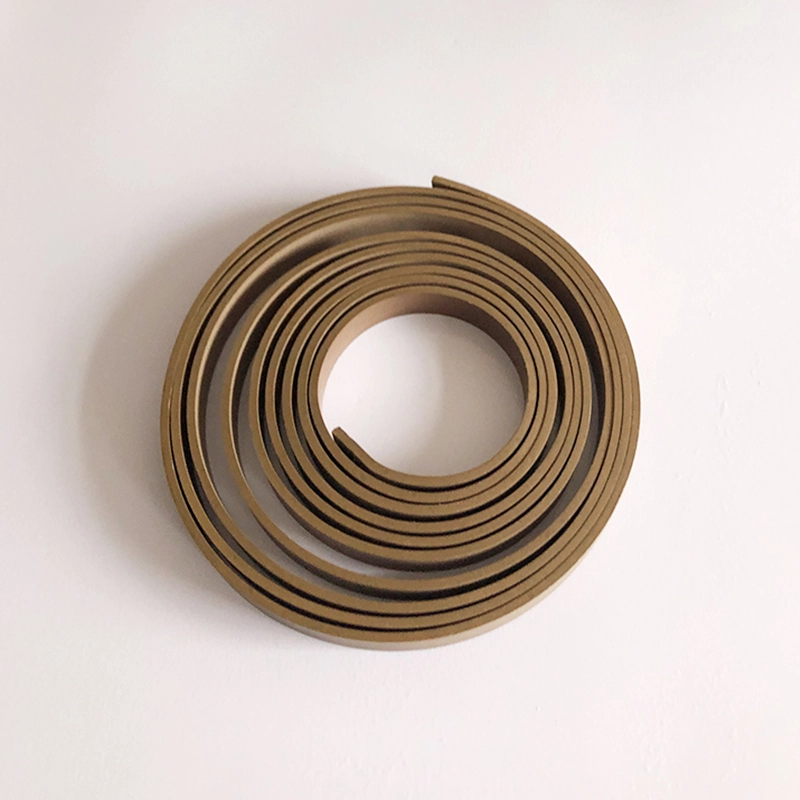

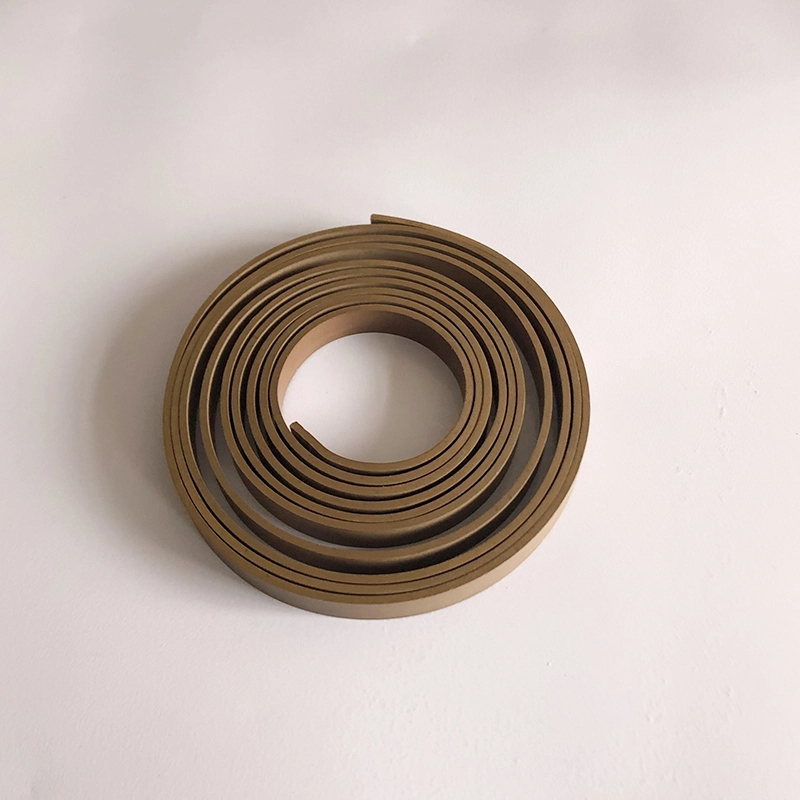

RC1081 வலுவூட்டப்பட்ட பாலிடெட்ரேதிலீன் வழிகாட்டி பெல்ட்டில் அதிக சுமை, குறைந்த உடைகள், குறைந்த உராய்வு மற்றும் பி.டி.எஃப்.இ பொருளில் வெண்கல தூள் மற்றும் பிற பொருட்களைச் சேர்ப்பதன் காரணமாக ஊர்ந்து செல்வது இல்லை. RC1082 துணி-வலுவூட்டப்பட்ட பினோலிக் கையேடு பெல்ட் பினோலிக் துணி-வலுவூட்டப்பட்ட பொருளைப் பயன்படுத்துவதால் PTFE வழிகாட்டி பெல்ட்டை விட அதிக ரேடியல் சுமை திறன் கொண்டது. இரண்டு வழிகாட்டி பெல்ட்களும் ரோல்களில் வழங்கப்படுகின்றன, அவை பயனர்களால் எளிதாக நிறுவவும், நெகிழ் மேற்பரப்பில் உலோக தொடர்பைத் தவிர்க்கவும் முடியும்.
ஆதரவு வளையம் ஹைட்ராலிக் சிலிண்டரின் முக்கிய அடிப்படை அங்கமாகும். உலகில் நெகிழ் வளைய ஒருங்கிணைந்த முத்திரைகள் மற்றும் மென்மையான தாங்கி கட்டமைப்புகளின் வளர்ச்சிக்கு ஏற்ப, எங்கள் நிறுவனம் துணி-வலுவூட்டப்பட்ட பினோலிக் ஆதரவு மோதிரங்களை (பெல்ட்கள்) வெற்றிகரமாக உருவாக்கியுள்ளது. உண்மையான பயன்பாட்டின் பல ஆண்டுகளாக இந்த தயாரிப்பு ஒத்த வெளிநாட்டு தயாரிப்புகளின் தரத்தை எட்டியுள்ளது அல்லது மீறிவிட்டது மற்றும் பயனர்களால் பரவலாக பாராட்டப்பட்டுள்ளது. எங்கள் நிறுவனத்தால் தயாரிக்கப்பட்ட ஆதரவு மோதிரங்களின் (பெல்ட்கள்) செயல்திறன் அட்டவணையை ஒரு குறிப்பாகப் பயன்படுத்தலாம். பரஸ்பர ஹைட்ராலிக் சிலிண்டரின் பிஸ்டன் மற்றும் பிஸ்டன் தடி ஒரு துணை மற்றும் வழிகாட்டும் பாத்திரத்தை வகிக்கிறது.
பிஸ்டன் ராட் ஆர்.டி.

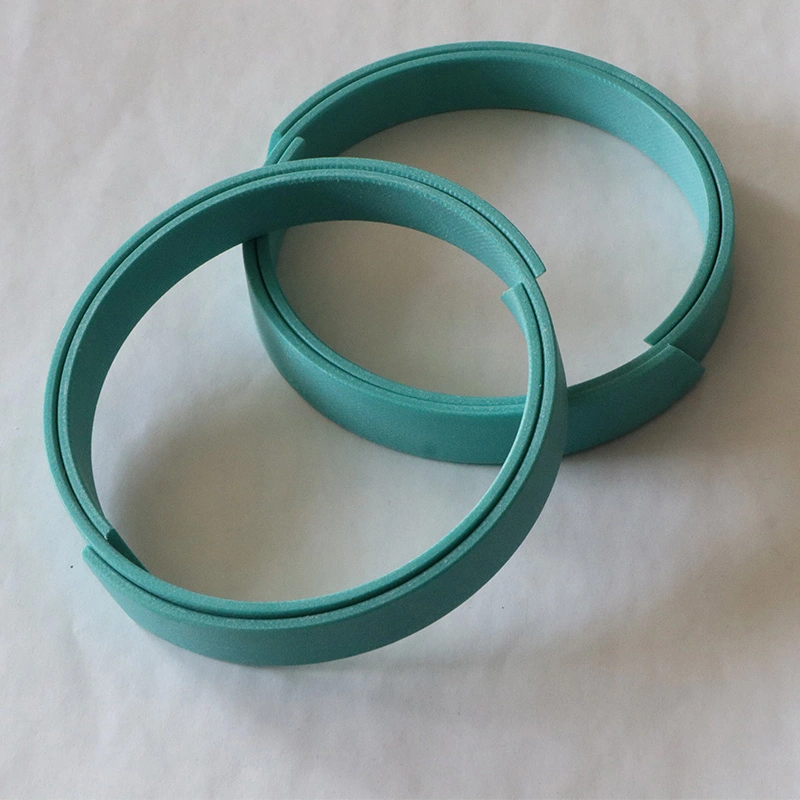

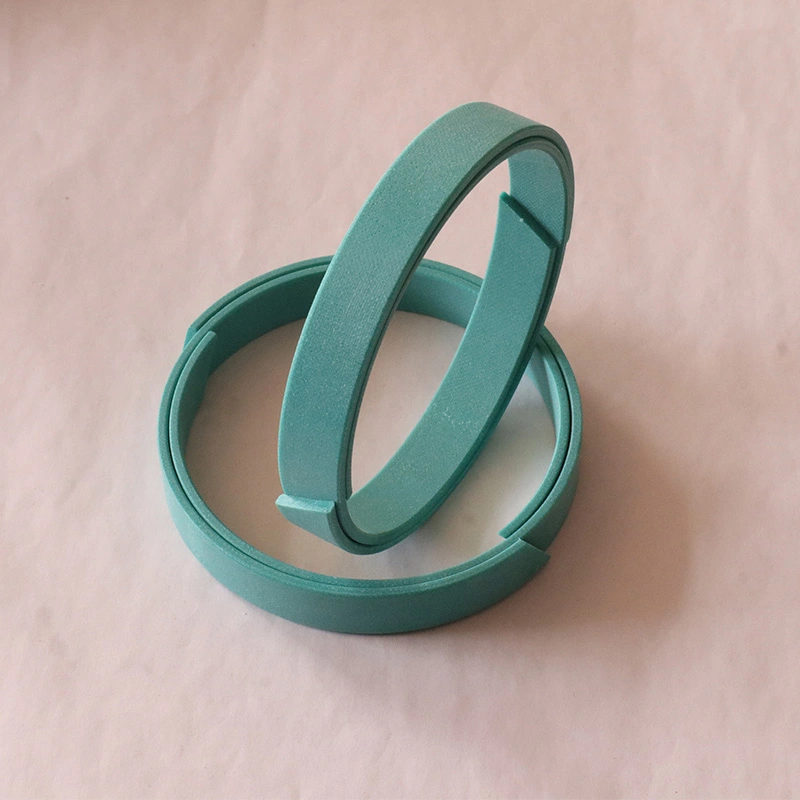

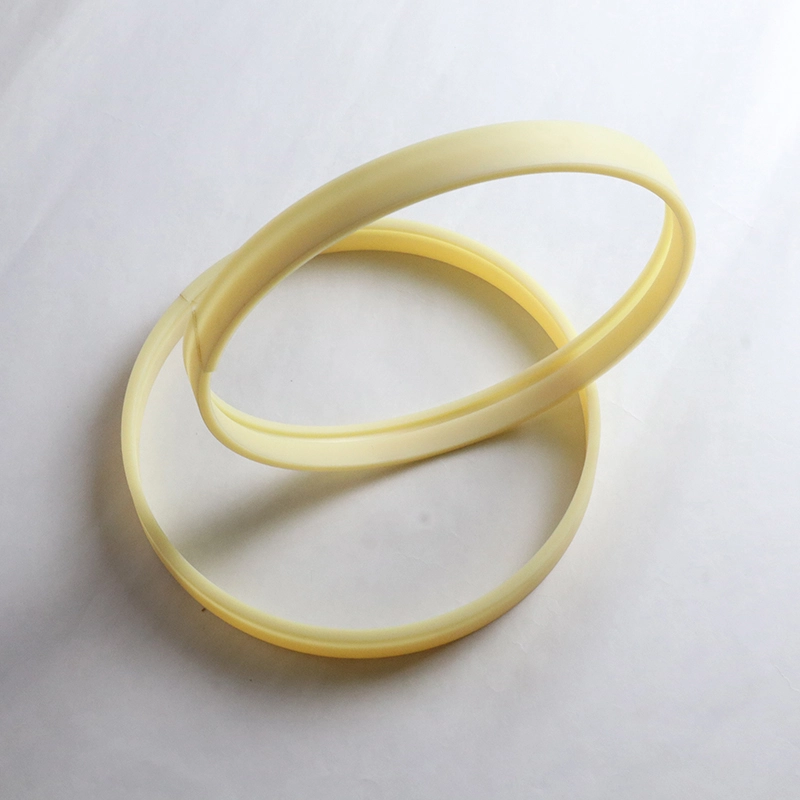

ஹைட்ராலிக் சிலிண்டரில் இயங்கும் பிஸ்டன் அல்லது பிஸ்டன் கம்பிக்கு, உடைகள் வளையம் ஒரு துல்லியமான வழிகாட்டும் விளைவைக் கொண்டுள்ளது மற்றும் ரேடியல் சக்திகளை உறிஞ்சும். அதே நேரத்தில், உடைகள் வளையம் ஹைட்ராலிக் சிலிண்டரில் நெகிழ் பகுதிகளின் உலோக தொடர்பைத் தடுக்கலாம். உலோக உடைகள் மோதிரங்களுடன் ஒப்பிடும்போது, உலோகமற்ற உடைகள் மோதிரங்கள் பல நன்மைகளைக் கொண்டுள்ளன. அவற்றில், துணி-வலுவூட்டப்பட்ட பினோலிக் மற்றும் PTFE வழிகாட்டி மோதிரங்கள் ஆன்-சைட் வெட்டு மற்றும் பயன்படுத்தத் தயாராக இருக்கும் வகைகளில் கிடைக்கின்றன.
1. நல்ல உடைகள் எதிர்ப்பு
2. உலோக தொடர்பைத் தவிர்க்கவும்
3. இயந்திர அதிர்வுகளை அடக்க முடியும்
4. உடைகள் வளையத்தின் மையப்படுத்தல் விளைவு காரணமாக, ஒரு பெரிய ரேடியல் அனுமதி அனுமதிக்கப்படுகிறது
5. எளிய பள்ளம் மற்றும் நிறுவ எளிதானது
குறைந்த பராமரிப்பு செலவு மேற்கண்ட நன்மைகளின் அடிப்படையில், இது பரவலாகப் பயன்படுத்தப்படுகிறது
வழிகாட்டி ஸ்லீவ்
GFAI என்பது பிஸ்டன் தடியுக்கான வழிகாட்டி ஸ்லீவ் ஆகும், இது பிஸ்டன் தடியை ஆதரிக்கிறது மற்றும் வழிநடத்துகிறது மற்றும் ஒரு தூசி நிறைந்த செயல்பாட்டைக் கொண்டுள்ளது. வழிகாட்டி ஸ்லீவ்ஸ் ஜி.எஃப்.ஐ மற்றும் ஜி.எஃப்.ஏ ஆகியவை பிஸ்டன் தடியுக்கான வழிகாட்டி ஸ்லீவ்ஸ் ஆகும், இது பிஸ்டன் தடியை ஆதரிக்கிறது மற்றும் வழிநடத்துகிறது.

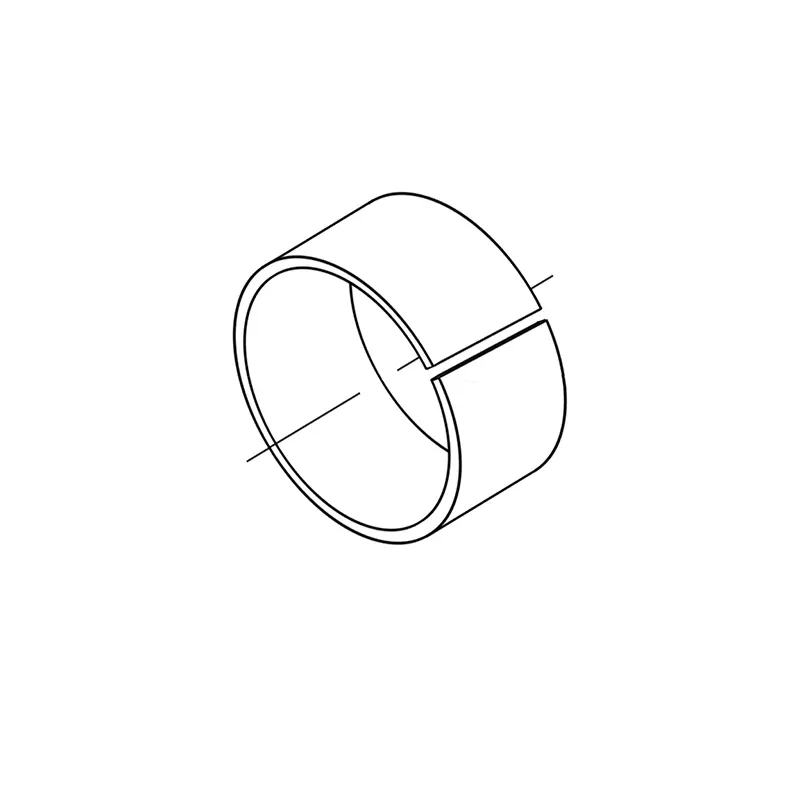

ஆர்.சி.எஸ்.எஃப் -1 வழிகாட்டி வளையம் எஃகு தட்டால் அடித்தளமாகவும், வெண்கல தூள் நடுவில் சின்டர் செய்யப்பட்டதாகவும், பாலிடெட்ராஃப்ளூரோஎத்திலீன் மற்றும் ஃபைபர் கலவையாகவும் மேற்பரப்பில் உருட்டப்படுகிறது. அம்சங்கள்: 1. PTFE மற்றும் ஃபைபர் கலவை 0.01-0.03 மிமீ, இரட்டை மேற்பரப்பைப் பாதுகாக்க ஒரு பரிமாற்ற படத்தை உருவாக்குகிறது மற்றும் சுய-மசகு பண்புகளைக் கொண்டுள்ளது; 2. செப்பு தூள் அடுக்கு 0.2-0.3 மிமீ ஆகும், நல்ல சுமை தாங்கும் திறன் மற்றும் உடைகள் எதிர்ப்பு, நல்ல வெப்ப கடத்துத்திறன்; 3. குறைந்த கார்பன் எஃகு, நல்ல சுமை தாங்கும் திறன் மற்றும் வெப்ப கடத்துத்திறன் ஆகியவற்றை வழங்குகிறது.
ஆர்.சி.எஃப்.பி வகை வெண்கல வழிகாட்டி வளையம் CUSN8 வெண்கலத்தால் அடிப்படை பொருளாக தயாரிக்கப்படுகிறது மற்றும் அதிக சுமை தாங்கும் திறன் மற்றும் நல்ல எதிர்ப்பைக் கொண்ட ஒரு பொருளாதார புஷிங் ஆகும். RCFB090 உற்பத்தியின் வேலை மேற்பரப்பு வழக்கமான வைர எண்ணெய் துளைகளால் மூடப்பட்டிருக்கும், மேலும் RCFB092 உற்பத்தியின் வேலை மேற்பரப்பு வழக்கமான எண்ணெய் துளைகளால் மூடப்பட்டிருக்கும், அவை எண்ணெய் சேமிப்பின் பாத்திரத்தை வகிக்கின்றன. இயக்கத்தின் தொடக்கத்தில் ஒரு எண்ணெய் திரைப்படத்தை உருவாக்குவது எளிதானது, இதன் மூலம் ஆரம்ப உராய்வு எதிர்ப்பைக் குறைக்கிறது.
தயாரிப்பு அம்சங்கள் மற்றும் பயன்பாடுகள்:
வரிசைப்படுத்தும் எடுத்துக்காட்டு:

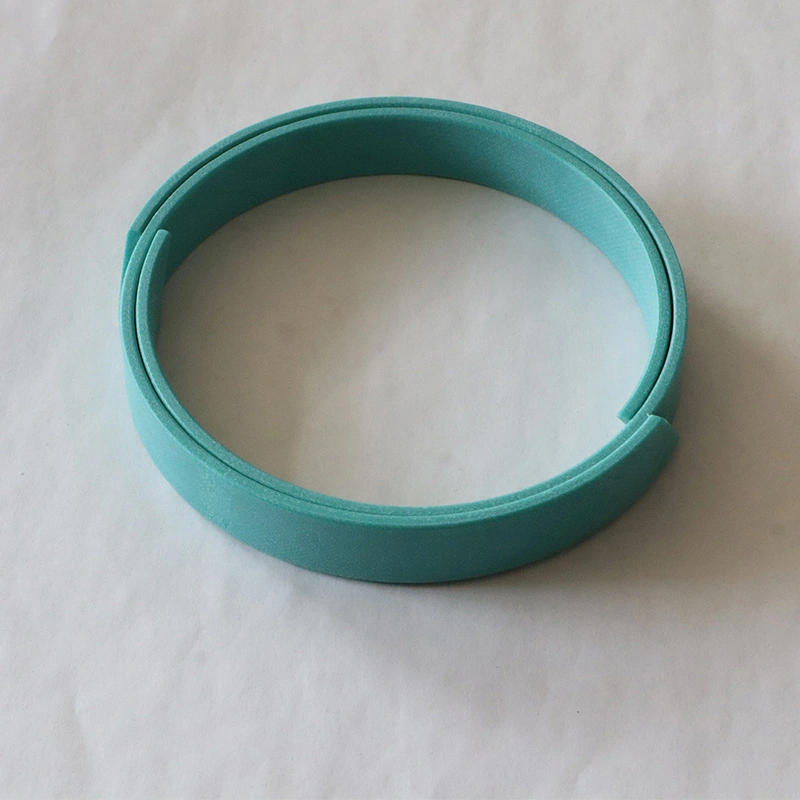

PTFE வழிகாட்டி டேப் வரிசைப்படுத்தும் எடுத்துக்காட்டு RC1081—9.7X2.5

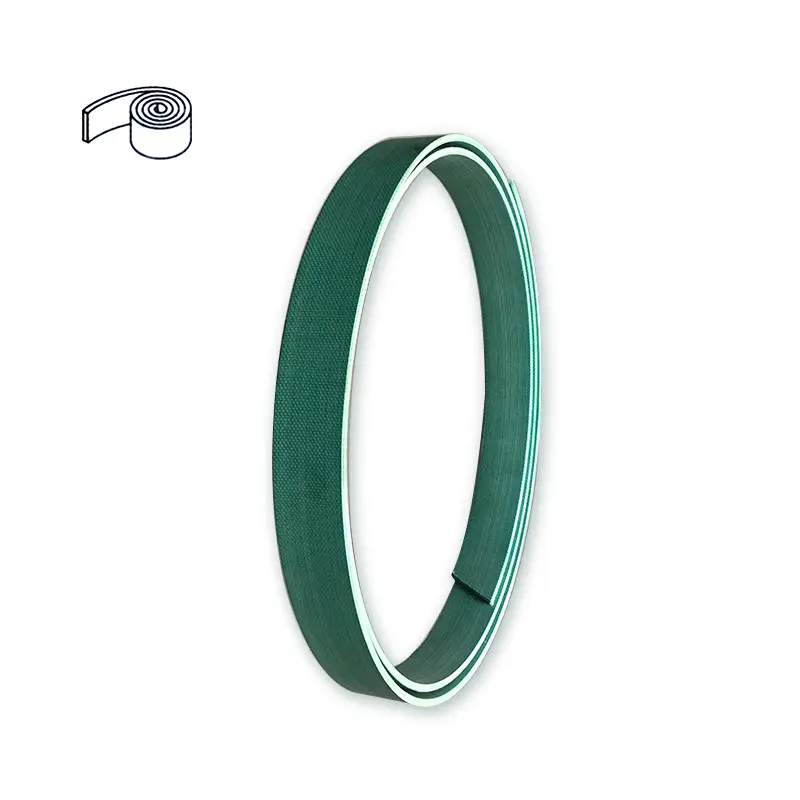

பினோலிக் துணி வழிகாட்டி டேப் வரிசைப்படுத்தும் எடுத்துக்காட்டு RC1082—9.7x2.5

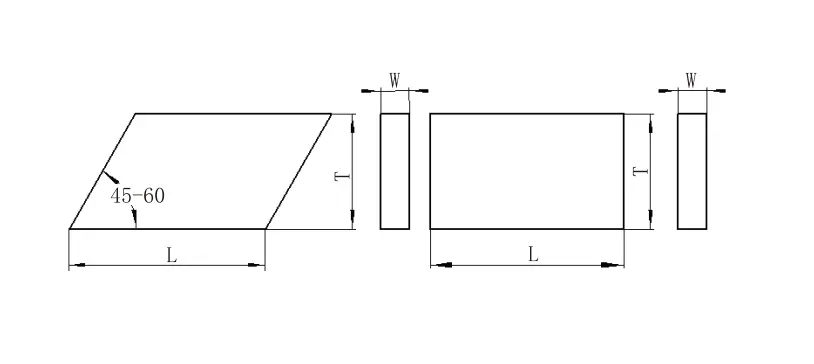

வெட்டு நீள கணக்கீடு
தண்டு: துளைக்கு எல் = 3.1 (டி+டபிள்யூ): எல் = 3.1 (டி-டபிள்யூ)
எல் --- வளைய நீளம் d --- தண்டு விட்டம் d --- துளை விட்டம் w --- ரிங் தடிமன் z --- வெட்டு அனுமதி

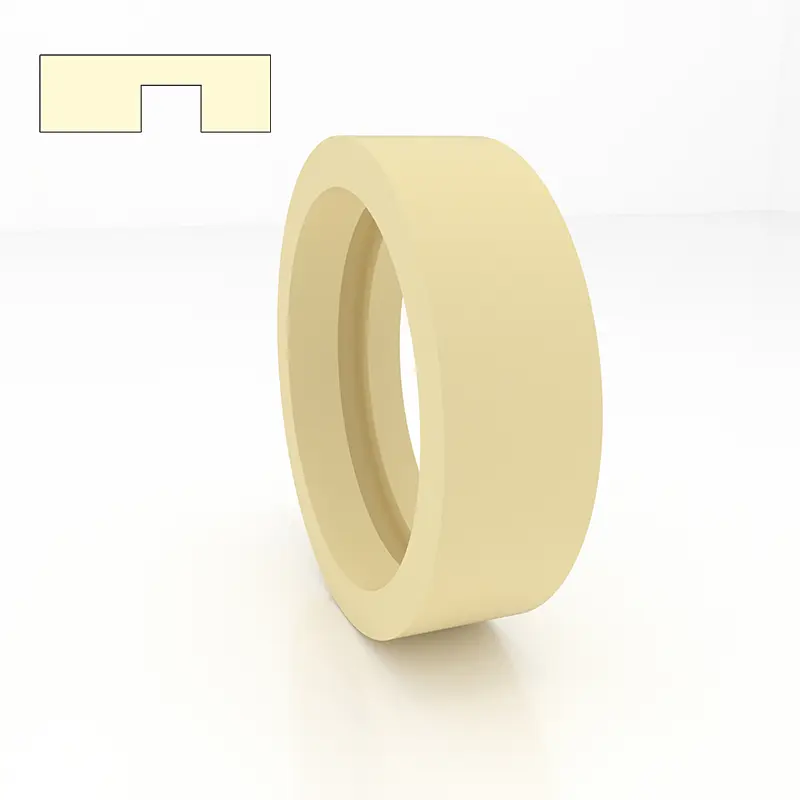

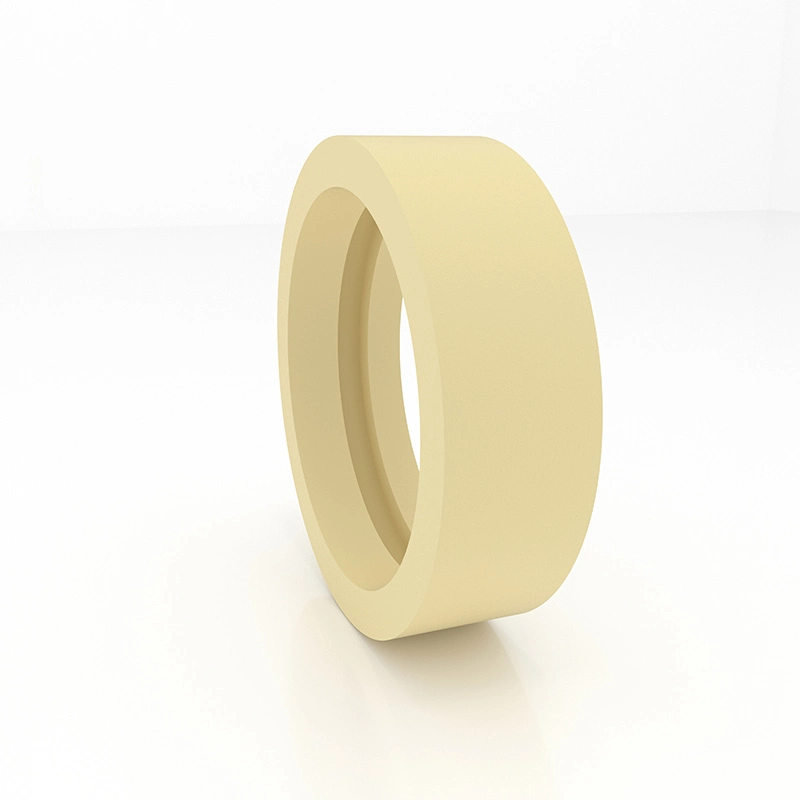

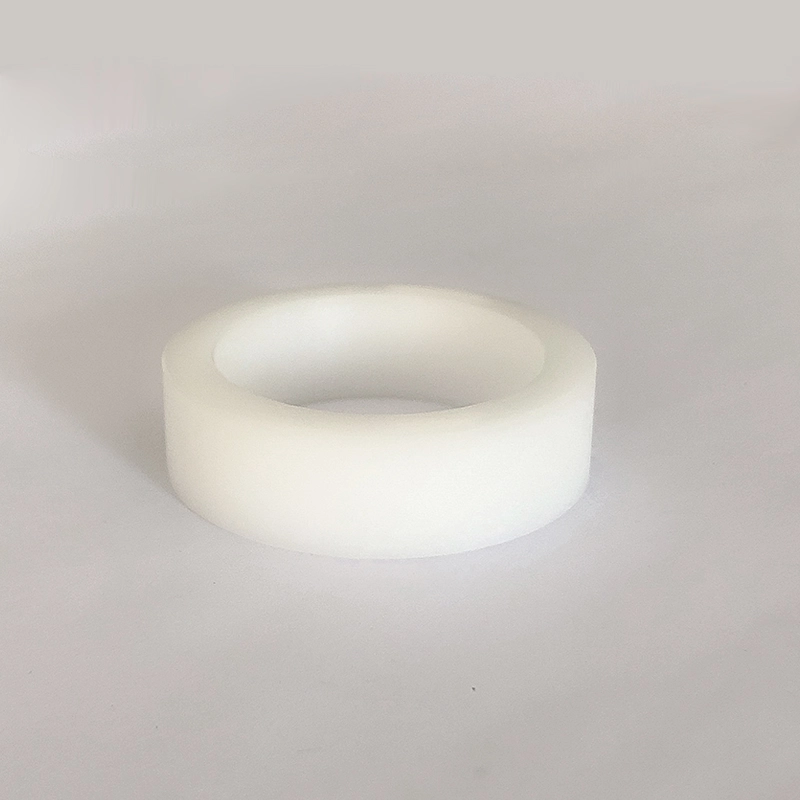

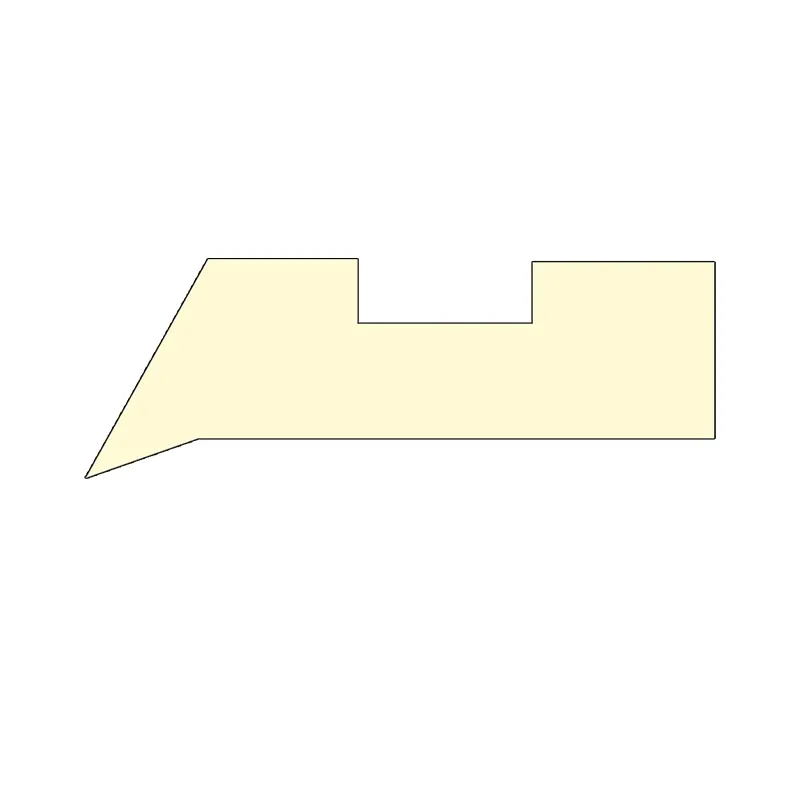

வழிகாட்டி ஸ்லீவ் gfai
1. செயல்திறன் மற்றும் பயன்பாடு: வழிகாட்டி ஸ்லீவ் GFAI என்பது பிஸ்டன் தடியின் வழிகாட்டி ஸ்லீவ் ஆகும், இது பிஸ்டன் தடியை ஆதரித்து வழிநடத்துகிறது மற்றும் தூசி-ஆதார செயல்பாட்டைக் கொண்டுள்ளது.
2. பொருள்: நைலான் பி.ஏ., பாலிஆக்ஸிமெதிலீன் போம் மற்றும் பாலிடெட்ராஃப்ளூரோஎதிலீன் பி.டி.எஃப்.இ.
3. வேலை நிலைமைகள்: வேலை வெப்பநிலை: -55 ～+225 ° C (PTFE 120 top க்கு மேல் பயன்படுத்தப்படுகிறது).
4. வடிவமைப்பு தரநிலை: வடிவமைத்து தேர்ந்தெடுக்கும்போது, பசி நிறுவனத்தின் FAI தொடரைப் பார்க்கவும்.
5. குறிக்கும் மற்றும் வரிசைப்படுத்தும் முறை: வழிகாட்டி ஸ்லீவ் ஜி.எஃப்.ஏ.ஐ ஆர்டர் எண்ணுடன் குறிக்கப்பட்டுள்ளது, எடுத்துக்காட்டு: GFAI-0600 PTFE
வழிகாட்டி ஸ்லீவ் ஜி.எஃப்.ஐ.
1. செயல்திறன் மற்றும் பயன்பாடு: வழிகாட்டி ஸ்லீவ் ஜி.எஃப்.ஐ என்பது பிஸ்டன் தடியுக்கான வழிகாட்டி ஸ்லீவ் ஆகும், இது பிஸ்டன் தடியை ஆதரித்து வழிநடத்துகிறது.
2. பொருள்: நைலான் பி.ஏ., பாலிஆக்ஸிமெதிலீன் போம் மற்றும் பாலிடெட்ராஃப்ளூரோஎதிலீன் பி.டி.எஃப்.இ.
3. வேலை நிலைமைகள்: வேலை வெப்பநிலை: -55 ~+255 ° C (PTFE 120 ° C க்கு மேல் பயன்படுத்தப்படுகிறது)
4. வடிவமைப்பு தரநிலை: வடிவமைத்து தேர்ந்தெடுக்கும்போது, பசியின் FI தொடரைப் பார்க்கவும்.
5. குறிக்கும் மற்றும் வரிசைப்படுத்துதல் முறை: வழிகாட்டி ஸ்லீவ் ஜி.எஃப்.ஐ ஆர்டர் எண்ணுடன் குறிக்கப்பட்டுள்ளது, எடுத்துக்காட்டு: ஜி.எஃப்.ஐ -0360 பி.ஏ.

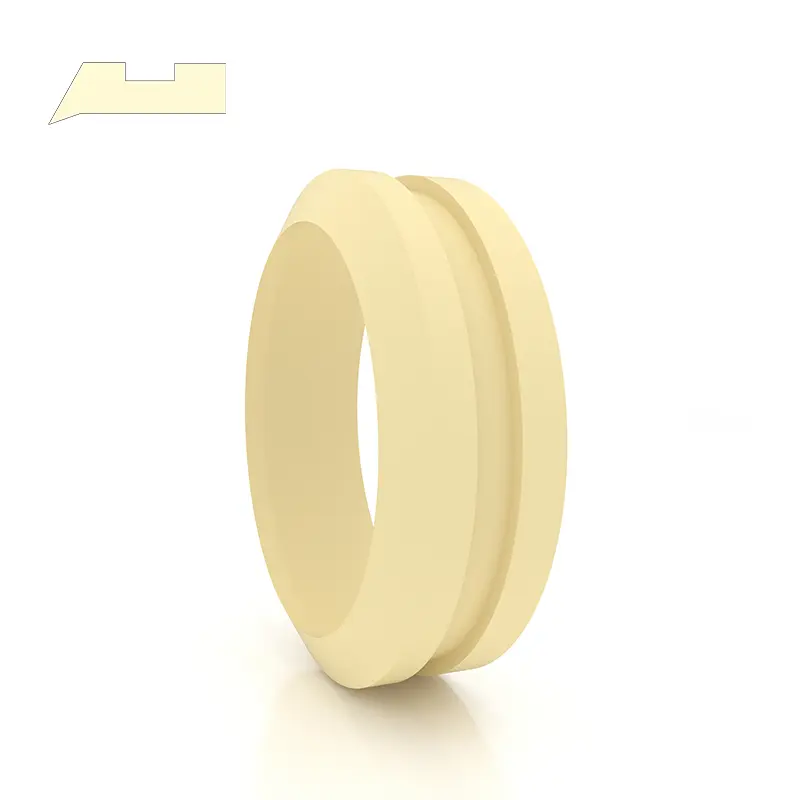

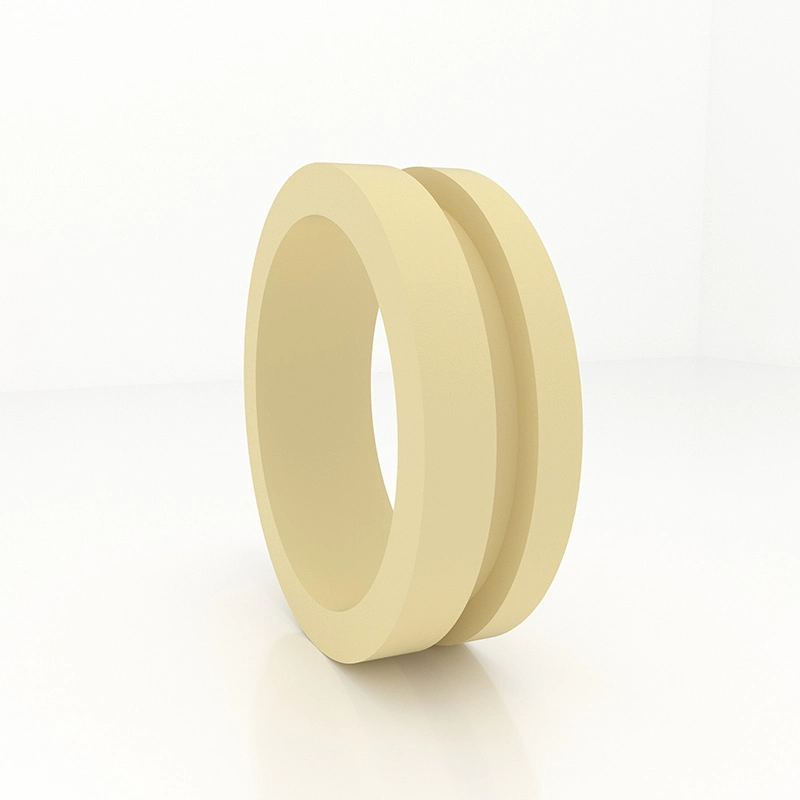

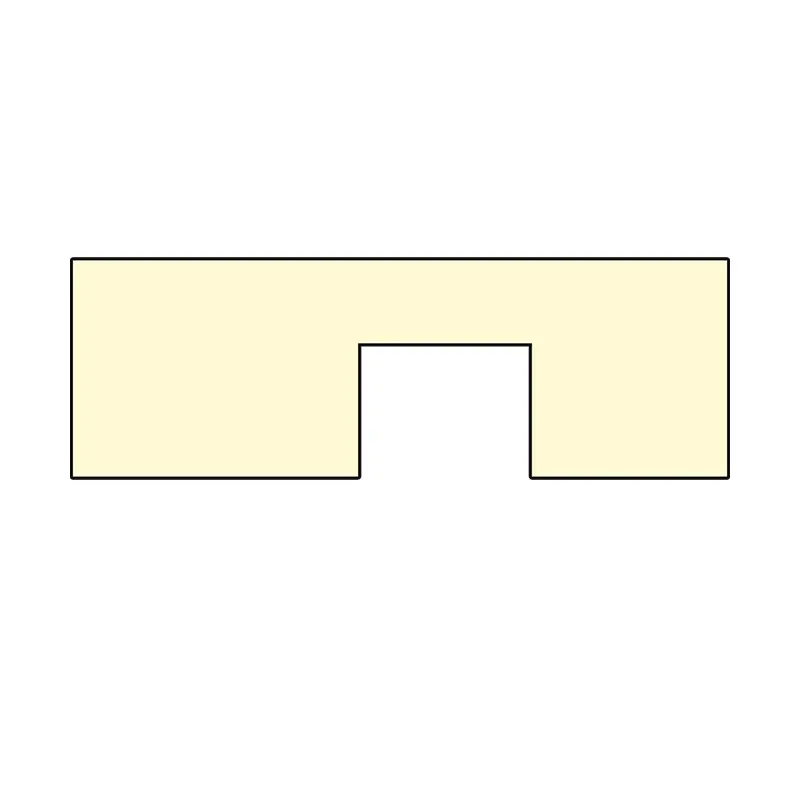

வழிகாட்டி ஸ்லீவ் ஜி.எஃப்.ஏ.
1. செயல்திறன் மற்றும் பயன்பாடு: வழிகாட்டி ஸ்லீவ் ஜி.எஃப்.ஏ என்பது பிஸ்டனுக்கான வழிகாட்டி ஸ்லீவ் ஆகும், இது பிஸ்டனை ஆதரிக்கிறது மற்றும் வழிநடத்துகிறது.
2. பொருள்: நைலான் பி.ஏ., பாலிஆக்ஸிமெதிலீன் போம் மற்றும் பாலிடெட்ராஃப்ளூரோஎதிலீன் பி.டி.எஃப்.இ.
3. வேலை நிலைமைகள்: வேலை வெப்பநிலை: -55 ~+255 ° C (PTFE 120C க்கு மேல் பயன்படுத்தப்படுகிறது)
4. வடிவமைப்பு தரநிலை: வடிவமைத்து தேர்ந்தெடுக்கும்போது, பசியின் FA தொடரைப் பார்க்கவும்.
5. குறிக்கும் மற்றும் வரிசைப்படுத்துதல் முறை: வழிகாட்டி ஸ்லீவ் ஜி.எஃப்.ஏ ஆர்டர் எண்ணுடன் குறிக்கப்பட்டுள்ளது, எடுத்துக்காட்டு: ஜி.எஃப்.ஏ -0560 பி.ஏ.

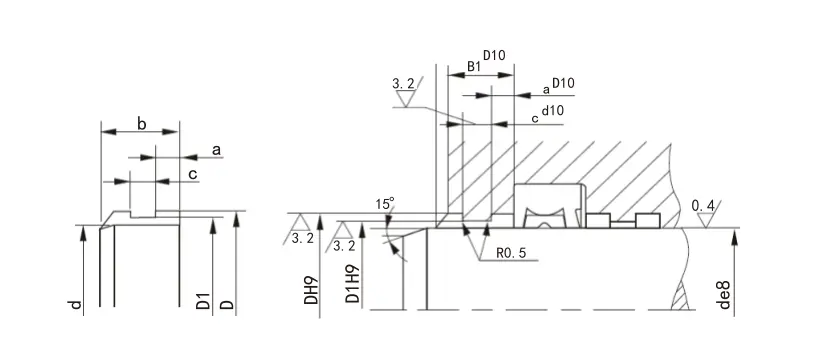

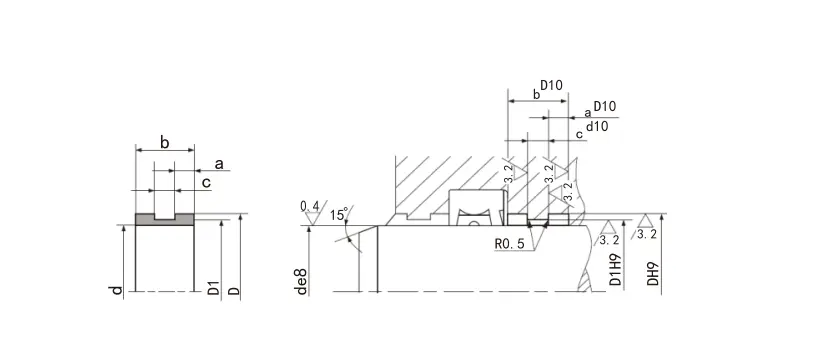

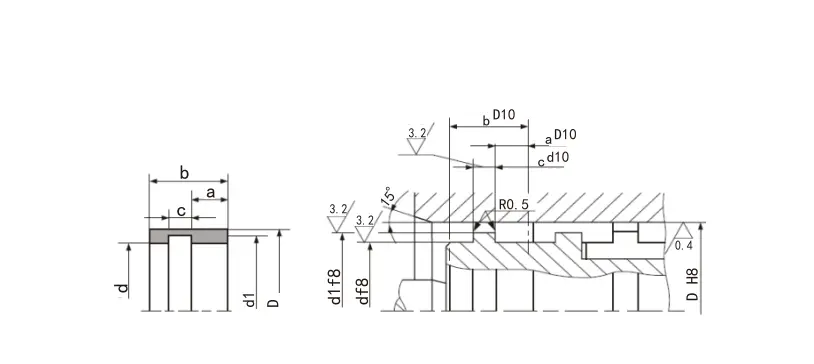

6. கட்டமைப்பு சாதனம்:
விவரக்குறிப்புகள்:
| மாதிரி | பள்ளம் அகலம் எச்+0.2 |
தடிமன் டி -0.05 |
தடிமன் டி டி -0.05 |
தடிமன் டி -0.05 |
தடிமன் டி -0.05 |
தடிமன் டி -0.05 |
| RC1081/1082-4.2 | 4.2 | 1 | 1.55 | 2 | 2.5 | - |
| RC1081/1082-5.6 | 5.6 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-6.3 | 6.3 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-8.1 | 8.1 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-9.7 | 9.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-12.7 | 12.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-15 | 15 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-20 | 20 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-25 | 25 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-30 | 30 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-35 | 35 | 2 | 2.5 | 3 | 3.5 | 4 |
| குறிப்பு: போல்ட்ஃபேஸ் தொடர் பொதுவாக பயன்படுத்தப்படும் தொடர். தேவையான தயாரிப்பு இந்த அட்டவணையில் இல்லை என்றால், தயவுசெய்து எங்களை தொடர்பு கொள்ளவும். | ||||||

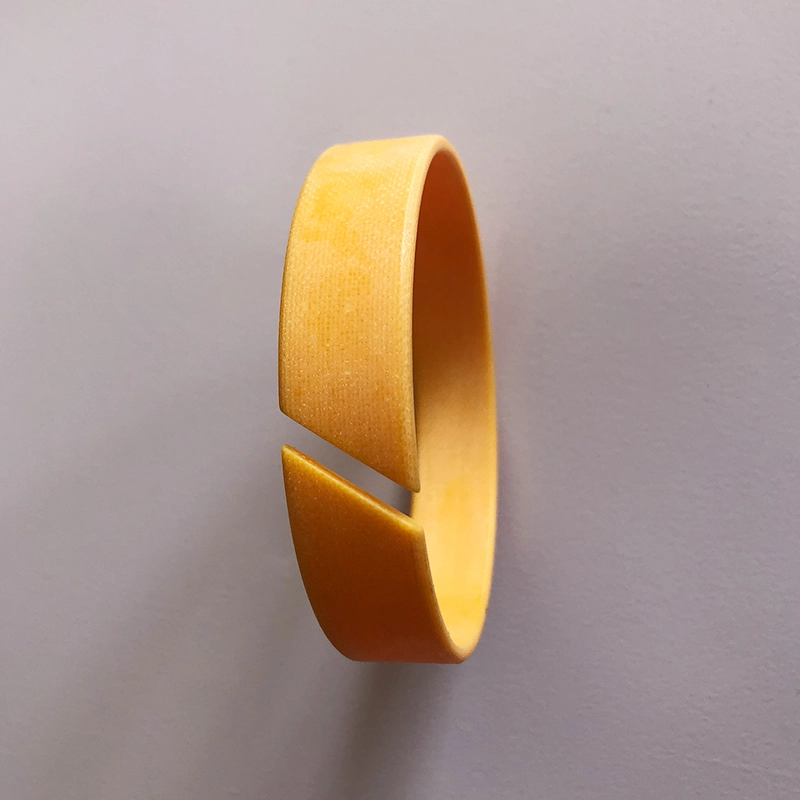

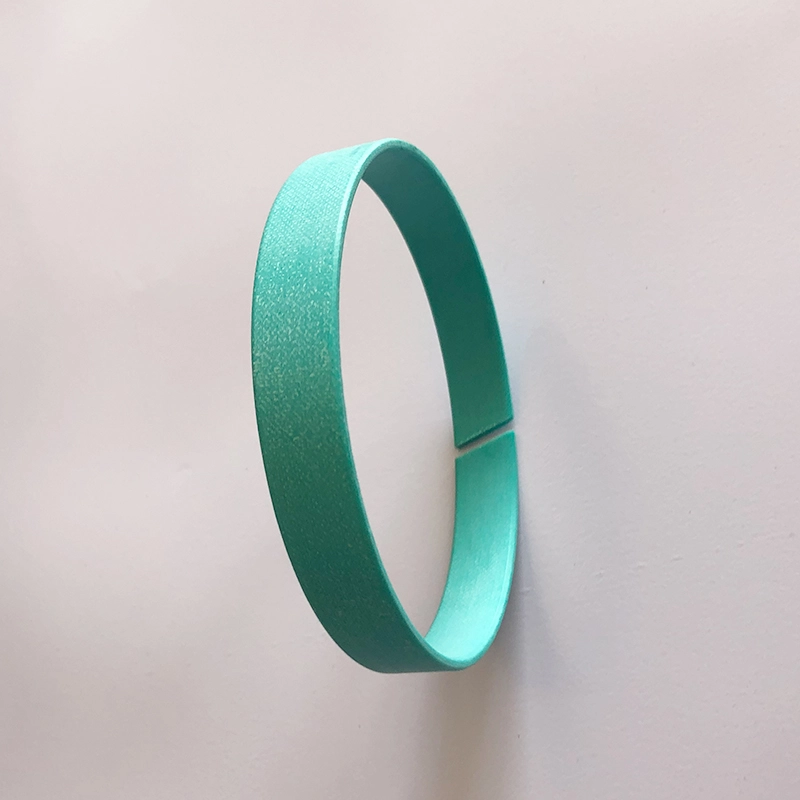

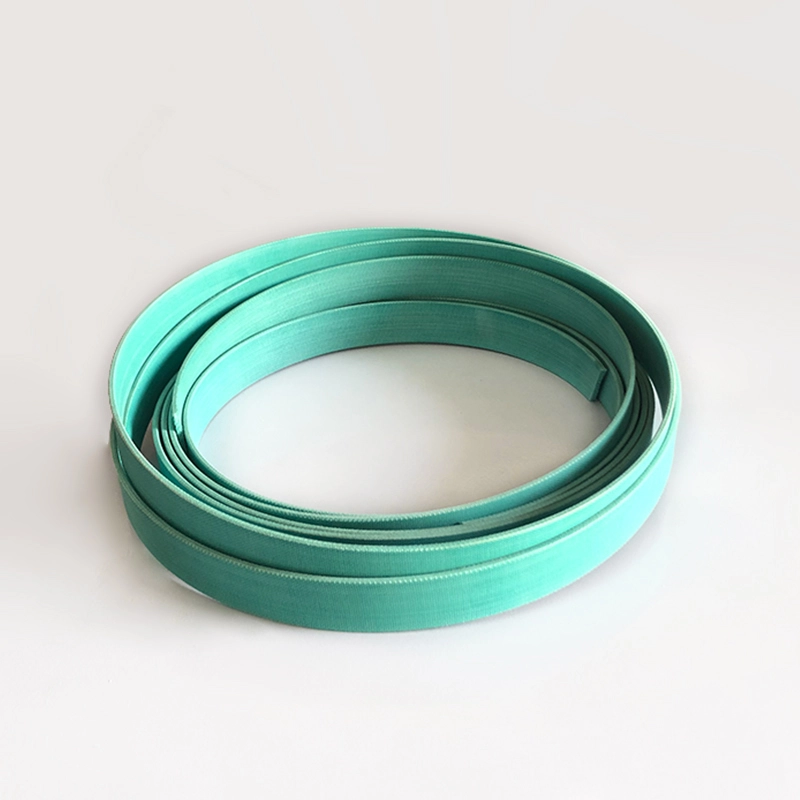

துணி-வலுவூட்டப்பட்ட பினோலிக் ஆதரவு வளையம் (பெல்ட்)
ஆதரவு மோதிரங்கள் ஹைட்ராலிக் சிலிண்டர்களின் முக்கியமான அடிப்படை கூறுகள். உலகில் நெகிழ் வளைய ஒருங்கிணைந்த முத்திரைகள் மற்றும் மென்மையான தாங்கி கட்டமைப்புகளின் வளர்ச்சிக்கு ஏற்ப, எங்கள் நிறுவனம் துணி-வலுவூட்டப்பட்ட பினோலிக் ஆதரவு மோதிரங்களை (பெல்ட்கள்) வெற்றிகரமாக உருவாக்கியுள்ளது. உண்மையான பயன்பாட்டின் பல ஆண்டுகளாக இந்த தயாரிப்பு ஒத்த வெளிநாட்டு தயாரிப்புகளின் தரத்தை எட்டியுள்ளது அல்லது மீறிவிட்டது மற்றும் பயனர்களால் பரவலாக பாராட்டப்பட்டுள்ளது. 1 முதல் 4 வரை அட்டவணைகள் எங்கள் நிறுவனத்தால் தயாரிக்கப்பட்ட ஆதரவு மோதிரங்களின் (பெல்ட்கள்) செயல்திறன் அட்டவணைகள்.
| மாதிரி மூல | ஆதரவு வளைய தடிமன் (மிமீ) | சுருக்க வலிமை (MPa) | எண்ணெய் எதிர்ப்பு எடை மாற்ற விகிதம் ஹைட்ராலிக் எண்ணெய் (70 ± 2 ℃*24 ம | வலிமையை உடைக்கும் (MPa) | இன்டர்லேயர் ஒட்டுதல் (kn/m) |
| ஃபேஷன்+ஷாம்பா | 2.48 | 338.9 | 2.83 | 35.6 | 1.2 |
| எங்கள் தயாரிப்புகள் | 2.48 | 425 | 0.90 | 37.0 | 2.9 |
| 2.48 (கிராஃபைட்டுடன்) | 390 | 0.63 | 36.4 | 2.08 |
| மாதிரி வகை | எங்கள் தயாரிப்புகள் | ஆர்க்காட் முடியும் . | Duratec900 . | டர்பைட் 47 . | MT64/5B | Nokwr (ஜப்பானிய) | போம் மாற்றியமைக்கப்பட்டது பாலிஆக்ஸிமெதிலீன் | பூனை (எங்களுக்கு) | |
| அளவிடப்பட்ட மதிப்பு | தேவையான குறிகாட்டிகள் | ||||||||
| சுருக்க வலிமை (MPa) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | ≥150 | ≥80 | ≥217 |
| மாதிரி வகை | எங்கள் தயாரிப்புகள் | ஆர்க்காட் முடியும் . | Duratec900 . | டர்பைட் 47 . | MT64/5B | Nokwr (ஜப்பானிய) | போம் மாற்றியமைக்கப்பட்டது பாலிஆக்ஸிமெதிலீன் | பூனை (எங்களுக்கு) | |
| அளவிடப்பட்ட மதிப்பு | தேவையான குறிகாட்டிகள் | ||||||||
| சுருக்க வலிமை (MPa) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | - | ≥80 | ≥217 |
| ஒரு அலகு தொடர்பு நீளம் w (n/mm) | ஹெர்ட்ஸ் தொடர்பு ரிலே (n/mm2) | உராய்வு குணகம் | |||
| உலர் உராய்வு நிலை | எண்ணெய் சொட்டு உயவு நிலை | ||||
| எங்கள் தயாரிப்புகள் | ஆர்காட் டி.எல்.ஜி. | எங்கள் தயாரிப்புகள் | ஆர்காட் டி.எல்.ஜி. | ||
| 5.9 | 22.0 | 0.054 | 0.066 | 0.057 | 0.079 |
| 29.0 | 48.7 | 0.052 | 0.067 | 0.056 | 0.081 |
| 44.4 | 60.3 | 0.045 | 0.071 | 0.055 | 0.088 |
| 59.8 | 69.8 | 0.021 | 0.073 | 0.053 | 0.087 |
| 75.2 | 78.3 | 0.020 | 0.075 | 0.052 | 0.085 |

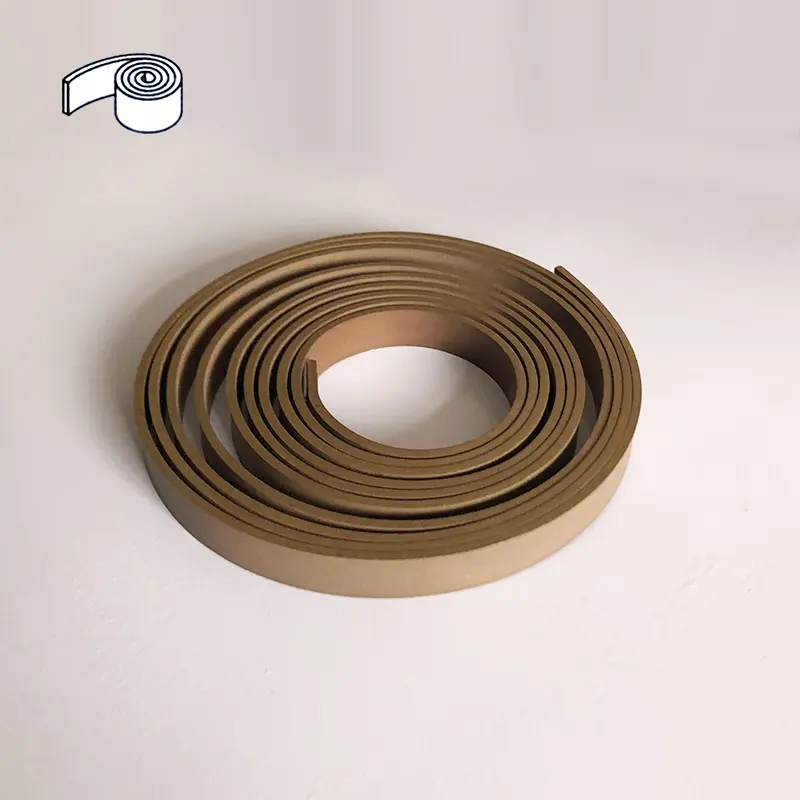

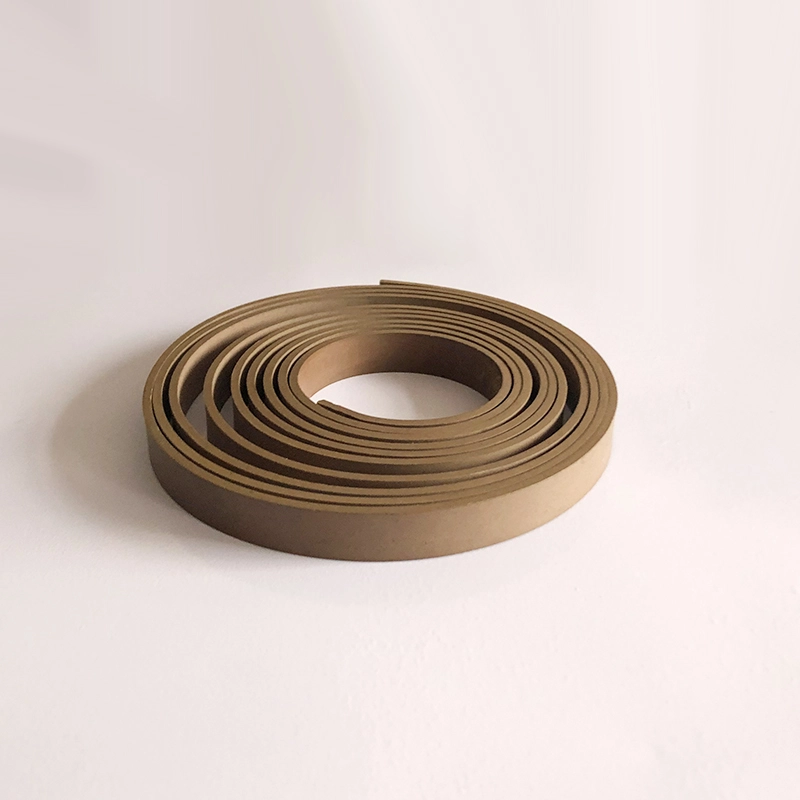

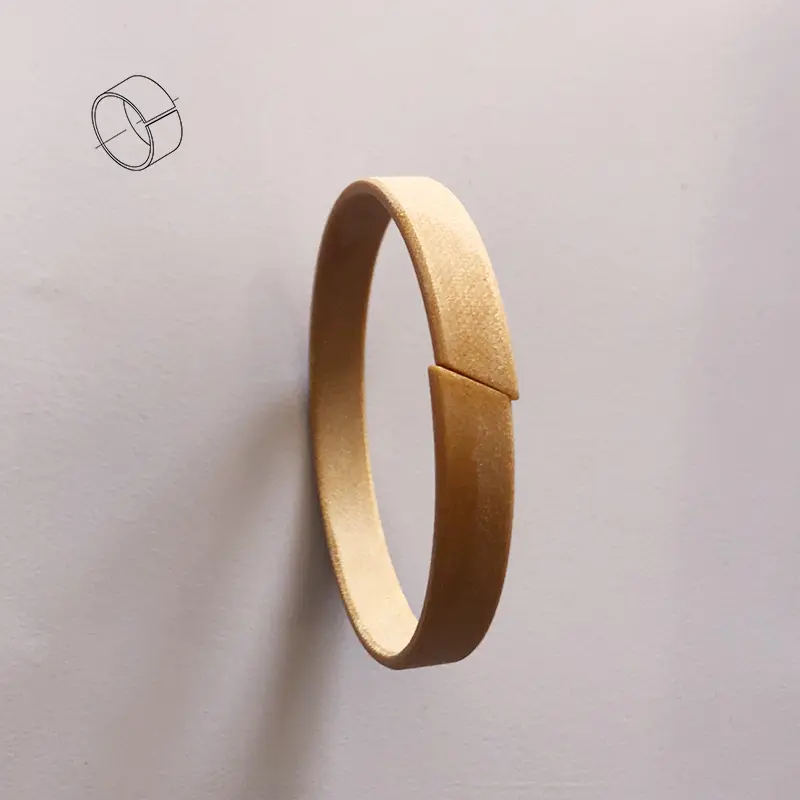

| Ptfe உடைகள்-எதிர்ப்பு பெல்ட் (மோதிரம்) | |
| பொருள் | PTFE+வெண்கலம் |

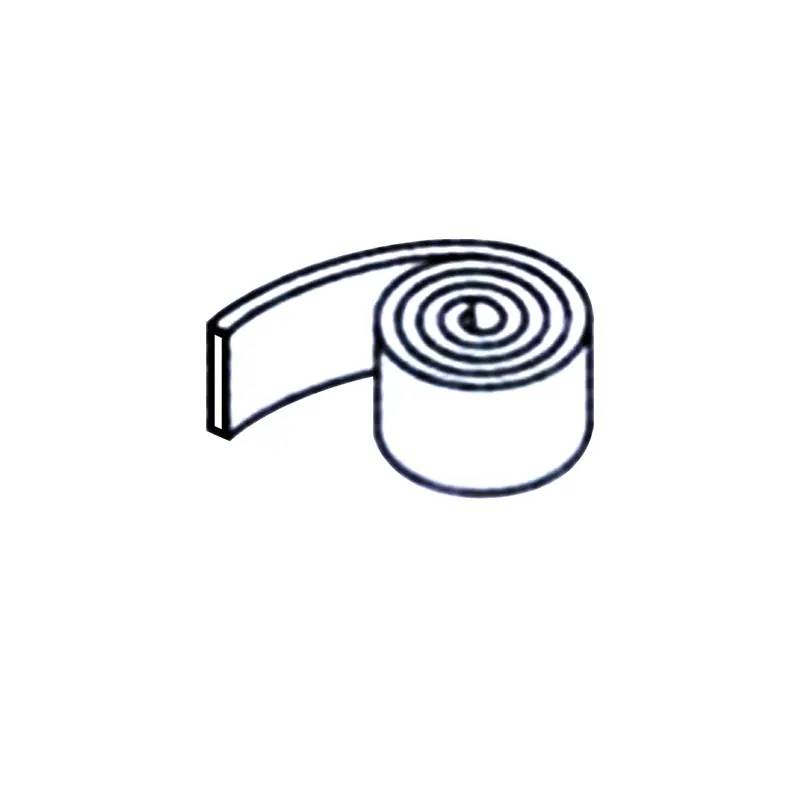

| வழங்கல் | ரோல் (வழக்கமாக சுமார் 20 மீட்டர்/ரோல்) அல்லது தேவையான நீளத்திற்கு வெட்டவும் |
| நன்மைகள் | 1. குறைந்த உராய்வு, ஊர்ந்து செல்வது மற்றும் கடித்தல் இல்லை; |
| 2. போதுமான உயவு இல்லாமல் நன்றாக வேலை செய்ய முடியும்; | |
| 3. பலவிதமான ஊடகங்களுக்கு எதிர்ப்பு, சிறந்த வேதியியல் நிலைத்தன்மை; | |
| 4. உடைகள்-எதிர்ப்பு வளையத்தில் பதிக்கப்பட்ட கடினமான பொருள்களுக்கு இடமளிக்க முடியும், சிலிண்டர் மற்றும் முத்திரைகள் சொறிந்து கடினமான பொருள்களைக் குறைக்கும், எனவே கனமான சுமை சூழ்நிலைகளில், பல உடைகள்-எதிர்ப்பு மோதிரங்களைப் பயன்படுத்துங்கள்; | |
| 5. இது அதிவேக மற்றும் ஒளி-சுமை சூழ்நிலைகளில் நல்ல உடைகள் எதிர்ப்பைக் கொண்டுள்ளது, எனவே இது மிகவும் பரவலாகப் பயன்படுத்தப்படும் உடைகள்-எதிர்ப்பு வளையமாகும்; | |
| 6. அளவு கட்டுப்பாடுகள் இல்லை, பெரிய விட்டம் சூழ்நிலைகளில் பயன்படுத்த முடியாது. | |
| வெப்பநிலை | -60 ~+200 |
| அதிகபட்ச வேகம் | 15 மீ/வி |
| அதிகபட்ச வெளியேற்ற வலிமை | 15n/mm2 (20 °) |
| 7.5n/mm2 (80 °) | |
| 5n/mm2 (120 °) | |

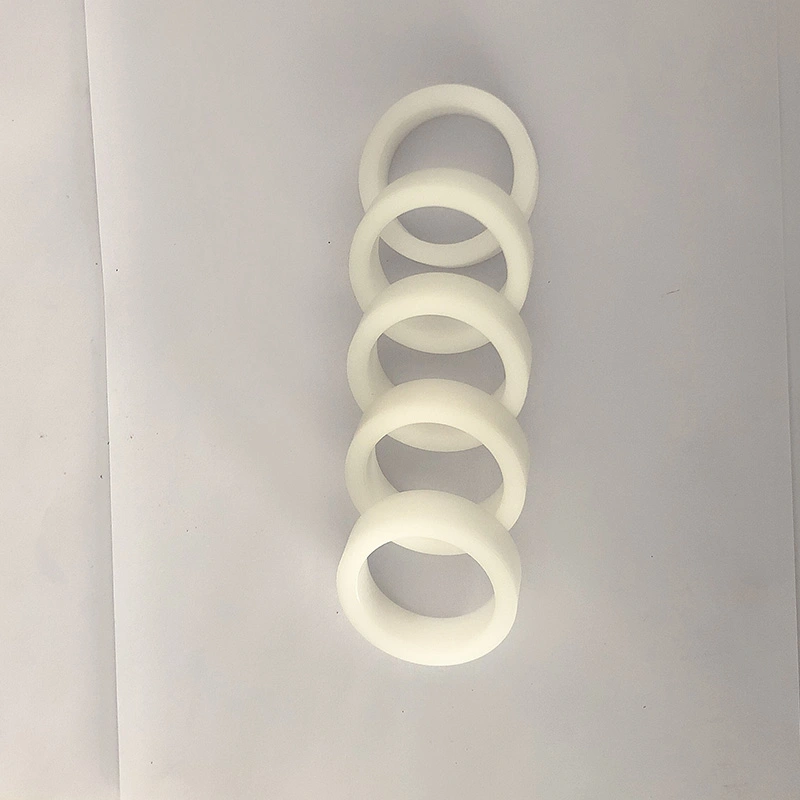

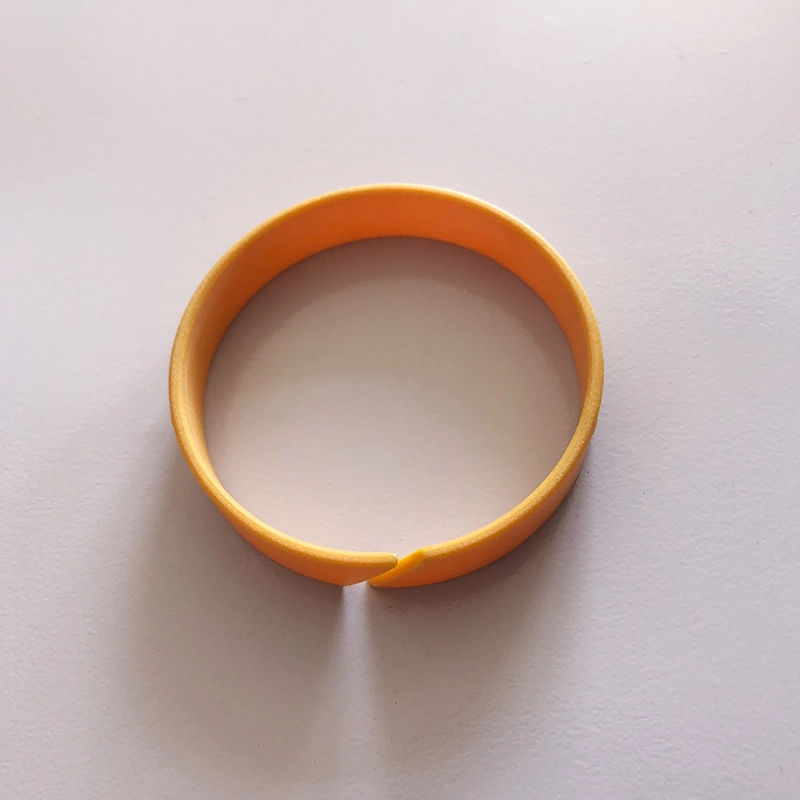

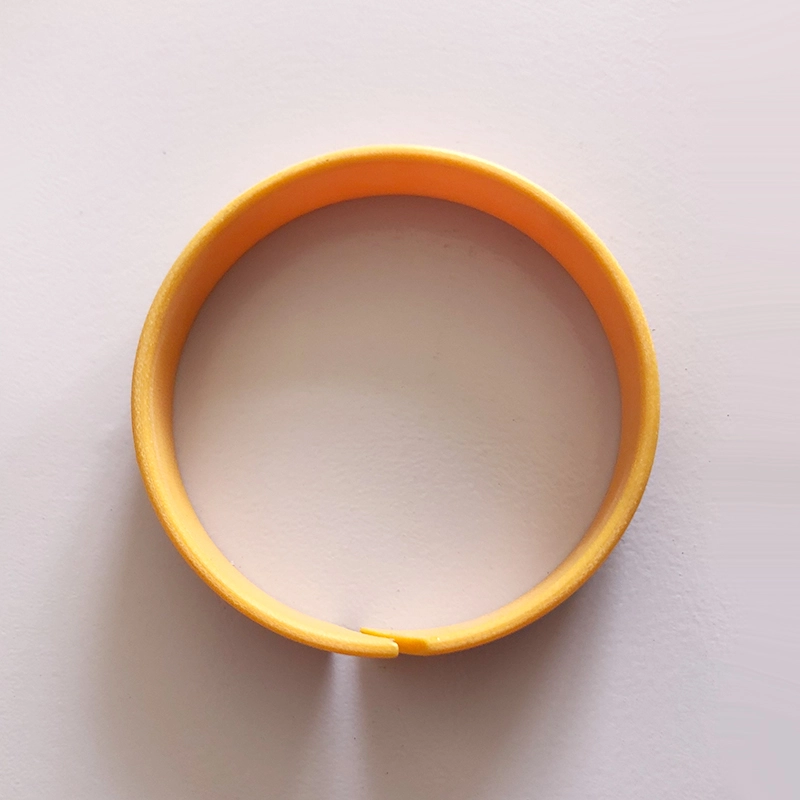

ஆர்.சி.எஸ் பிஸ்டன் தடியுக்கு உலோகமற்ற வழிகாட்டி வளையம்
ஆர்.சி.டி பிஸ்டனுக்கான உலோகமற்ற வழிகாட்டி வளையம்
ஹைட்ராலிக் சிலிண்டரில் இயங்கும் பிஸ்டன் அல்லது பிஸ்டன் கம்பிக்கு, உடைகள் வளையம் ஒரு துல்லியமான வழிகாட்டும் விளைவைக் கொண்டுள்ளது மற்றும் ரேடியல் சக்திகளை உறிஞ்சும். அதே நேரத்தில், உடைகள் வளையம் ஹைட்ராலிக் சிலிண்டரில் நெகிழ் பகுதிகளின் உலோக தொடர்பைத் தடுக்கலாம். உலோக உடைகள் மோதிரங்களுடன் ஒப்பிடும்போது, உலோகமற்ற உடைகள் மோதிரங்கள் பல நன்மைகளைக் கொண்டுள்ளன. அவற்றில், துணி-வலுவூட்டப்பட்ட பினோலிக் மற்றும் PTFE வழிகாட்டி மோதிரங்கள் ஆன்-சைட் கட்டிங் வகை மற்றும் பயன்படுத்தத் தயாராக இருக்கும் வகைகளில் கிடைக்கின்றன.
1. நல்ல உடைகள் எதிர்ப்பு
2. உலோகத்திலிருந்து உலோக தொடர்பைத் தவிர்க்கவும்
3. இயந்திர அதிர்வுகளை அடக்க முடியும்
4. உடைகள் வளையத்தின் மையப்படுத்தல் விளைவு காரணமாக, ஒரு பெரிய ரேடியல் அனுமதி அனுமதிக்கப்படுகிறது
5. எளிய பள்ளம், நிறுவ எளிதானது
6. மேற்கண்ட நன்மைகளின் அடிப்படையில் குறைந்த பராமரிப்பு செலவு, இது பரவலாகப் பயன்படுத்தப்படுகிறது
பொருட்கள்:
1.
2. பாலிஆக்ஸிமெதிலீன் போம் அல்லது நைலான் பிஏ மற்றும் அதன் மாற்றியமைக்கப்பட்ட பொருட்கள்
3. ஃபார்மால்டிஹைட் பிசின் + வலுவூட்டப்பட்ட ஃபைபர் ப்ரிஃப்
வெவ்வேறு பொருட்களின் சுமை தாங்கும் திறனின் ஒப்பீட்டு அட்டவணை (குறிப்பு)
| பொருட்கள் | சுமை திறன் அதிகபட்சம் (n/mm2) |
| PTFE நிரப்பப்பட்ட செப்பு தூள் | 15 (20 ° C); 7.5 (80 ° C); 5 (120 ° C) |
| துணியுடன் பினோலிக் | 90 (60 ° C); 40 (80 ° C) |
| பாலிஆக்ஸிமெதிலீன் அல்லது நைலான் | 25 (60 ° C); 15 (80 ° C) |
| பாலிஆக்ஸிமெதிலீன் அல்லது நைலான் நிரப்பப்பட்டது | 40 (60 ° C); 30 (80 ° C) |
| மென்மையானது | Rtmax (μm) | ஆர்.ஏ (μm) |
| நெகிழ் மேற்பரப்பு | .5 .5 | 0.05-0.3 |
| பள்ளம் கீழே | ≤10 | ≤2 |
| பள்ளம் பக்க | ≤15 | ≤3 |

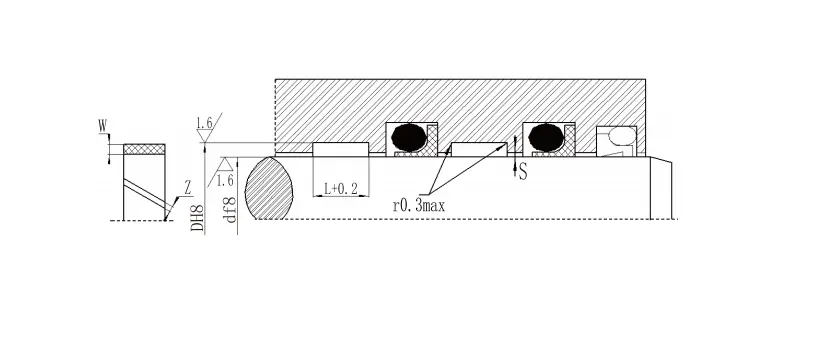

பிஸ்டன் ராட் கையேடு ரிங் விவரக்குறிப்பு தொடர்
| தடி விட்டம் | கீழே விட்டம் | பள்ளம் அகலம் | தடிமன் | இடைவெளி |
|
தடி விட்டம் | கீழே விட்டம் | பள்ளம் அகலம் | தடிமன் | இடைவெளி |
| டி எஃப் 8/எச் 9 | டி எச் 8 | L+0.2 | W | Z | டி எஃப் 8/எச் 9 | டி எச் 8 | L+0.2 | W | Z | |
| 8-20 | டி+3.1 | 2.5 | 1.55 | 1-2 | 200-999.9 | டி+5 | 25 | 2.5 | 8-33 | |
| 10-50 | டி+3.1 | 4 | 1.55 | 1-3 | 1000-4200 | டி+5 | 25 | 2.5 | 33-134 | |
| 15-140 | டி+5 | 5.6 | 2.5 | 2-5 | 280-999.9 | டி+8 | 25 | 4 | 10-33 | |
| 20-220 | டி+5 | 9.7 | 2.5 | 2-9 | 1000-2200 | டி+8 | 25 | 4 | 33-70 | |
| 80-400 | டி+5 | 15 | 2.5 | 4-15 |
|
|
|
|
|
| RCSF-1 சுய-மசகு வழிகாட்டி வளைய அளவுருக்கள் | |||||||
| அளவுருக்கள் | ஆர்.சி.எஸ்.எஃப் -1 | RCSF-1D | RCSF-1B | RCSF-1S | |||
| முன்னணி இல்லாத புஷிங்ஸ் | ஹைட்ராலிக் ஸ்பெஷல் ஸ்லீவ் | வெண்கல அடிப்படை புஷிங் | துருப்பிடிக்காத எஃகு அரிப்பு எதிர்ப்பு ஸ்லீவ் | ||||
 |
 |
 |
 |
||||
| அதிகபட்ச தாங்கி அழுத்தம் (டைனமிக்) | 140n/mm² | 140n/mm² | 140n/mm² | 140n/mm² | |||
| அதிகபட்ச தாங்கி அழுத்தம் (நிலையான) | 250n/mm² | 250n/mm² | 250n/mm² | 250n/mm² | |||
| ஊசலாடும் இயக்கம் | 60n/mm² | 60n/mm² | 60n/mm² | 60n/mm² | |||
| அதிகபட்ச நெகிழ் வேகம் (எண்ணெய் உயவு) | <2 மீ/வி | <2 மீ/வி | <2 மீ/வி | <2 மீ/வி | |||
| குணக உராய்வு μ | உலர் உராய்வு | 0.04 ~ 0.2 | 0.04 ~ 0.18 | 0.03 ~ 0.18 | 0.04 ~ 0.2 | ||
| எண்ணெய் உயவு | 0.02 ~ 0.08 | 0.02 ~ 0.08 | 0.02 ~ 0.08 | 0.02 ~ 0.08 | |||
| அதிகபட்ச பி.வி மதிப்பு (உலர்ந்த) | 3.6n/mm².m/s | 3.8n/mm².m/s | 4.3n/mm².m/s | 3.6n/mm².m/s | |||
| அதிகபட்ச பி.வி மதிப்பு (எண்ணெய்) | 30n/mm².m/s | 30n/mm².m/s | 30n/mm².m/s | 30n/mm².m/s | |||
| இயக்க வெப்பநிலை | -195 ℃ ~+280 | -195 ℃ ~+280 | -195 ℃ ~+280 | -195 ℃ ~+280 | |||
| வெப்ப கடத்துத்திறன் | 42W/M.K | 42W/M.K | 42W/M.K | 42W/M.K | |||
| நேரியல் விரிவாக்க குணகம் | 11*10-6/கே | 11*10-6/கே | 18*10-6/கே | 15*10-6/கே | |||
| RCFB வகை வெண்கல வழிகாட்டி வளைய அளவுரு அட்டவணை | |||||||
| அளவுரு | RCFB090 | RCFB092 | RCFB09G |
|
|||
 |
 |
 |
|
||||
| அடர்த்தி | 8.9 கிராம்/செ.மீ | 8.9 கிராம்/செ.மீ | 8.9 கிராம்/செ.மீ |
|
|||
| சுருக்க வலிமை | 470n/mm² | 470n/mm² | 470n/mm² |
|
|||
| வெப்ப கடத்துத்திறன் | 60w/m.k | 60w/m.k | 58W/M.K |
|
|||
| நேரியல் விரிவாக்க குணகம் | 18.5*10-6/கே | 18.5*10-6/கே | 18.5*10-6/கே |
|
|||
| கடினத்தன்மை | 90 ~ 120HB | 90 ~ 120HB | 90 ~ 120HB |
|
|||
| நீட்டிப்பு | 55% | 55% | 55% |
|
|||
| பொருள் பெயர் | Cusn8p | Cusn8p | Cusn8p |
|
|||
| பிற விருப்ப பொருட்கள் | Cusn6.5p | Cusn6.5p | Cusn6.5p |
|
|||
