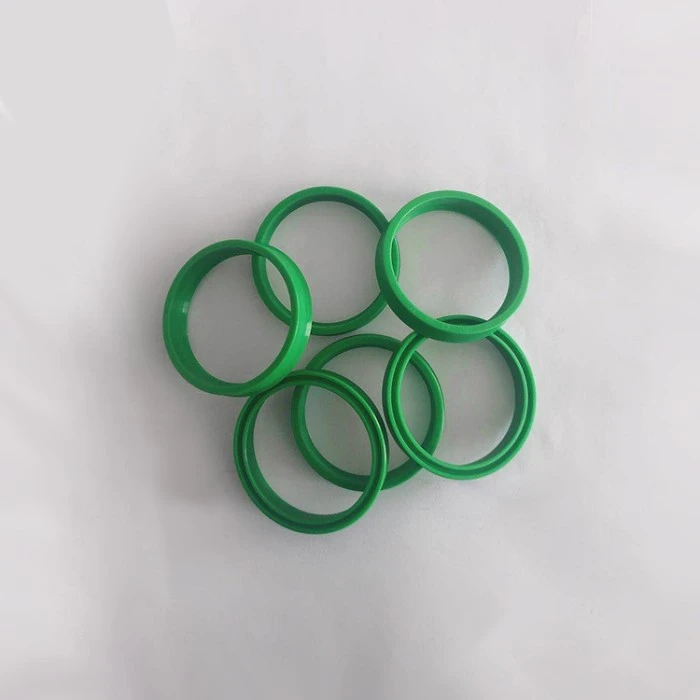

பிஸ்டன்கள் மற்றும் பிஸ்டன் தண்டுகளுக்கான ஹைட்ராலிக் முத்திரைகள் ஒரு வகை ஹைட்ராலிக் முத்திரைகள் ஒரு ஒருங்கிணைந்த பெயர், ஆனால் உண்மையில் நாம் பல வேறுபட்ட மாதிரிகளை பிரித்துள்ளோம், மேலும் வெவ்வேறு மாதிரிகளின் பண்புகள் மற்றும் கவனம் ஆகியவை வித்தியாசமாக இருக்கும். ஒரு தொழில்முறை உற்பத்தியாளராக, உங்களை அறிமுகப்படுத்துவதில் நாங்கள் மிகவும் மகிழ்ச்சியடைகிறோம். நிச்சயமாக, உங்களிடம் பிற தனிப்பயனாக்கப்பட்ட தேவைகள் இருந்தால், ஆழமான புரிதலுக்காக நீங்கள் எங்களைத் தொடர்பு கொள்ளலாம்.

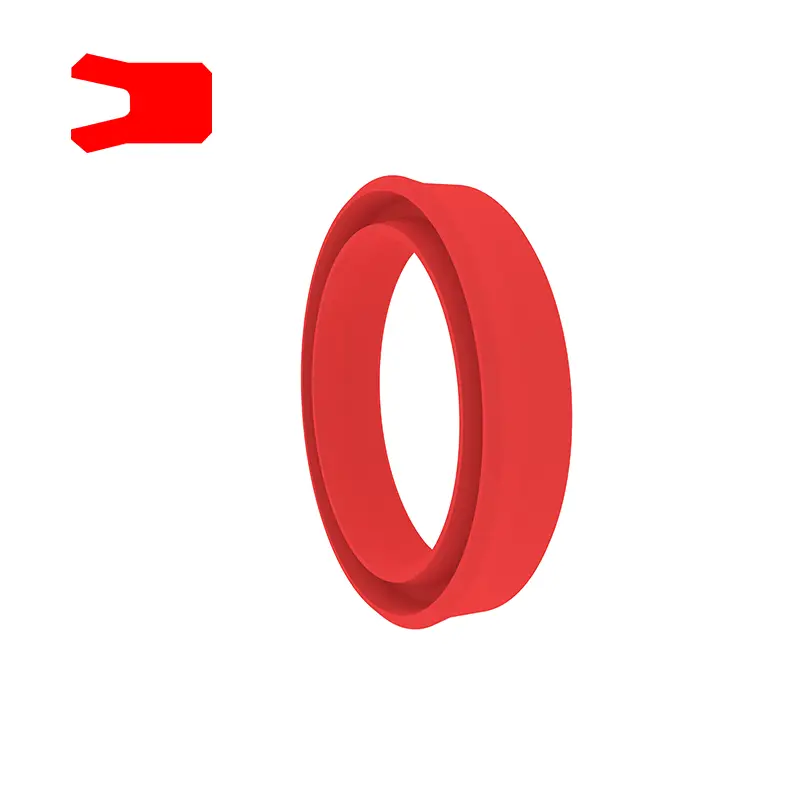

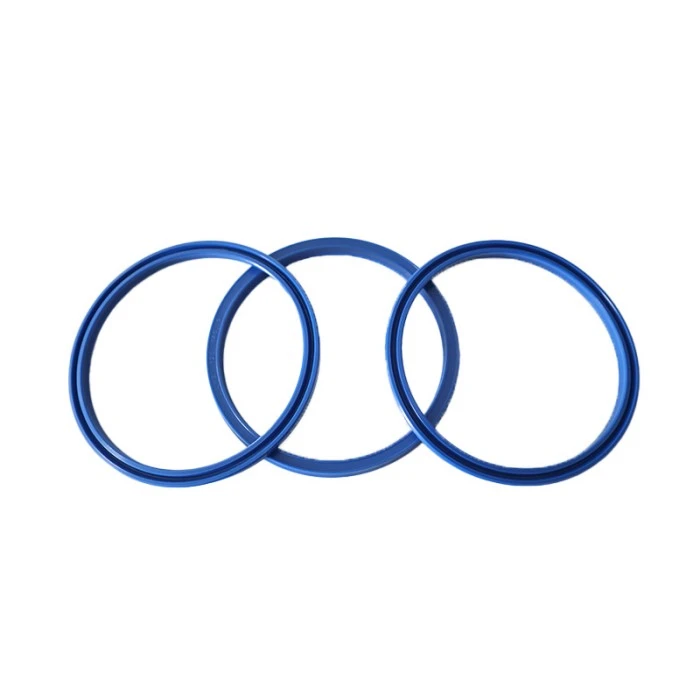

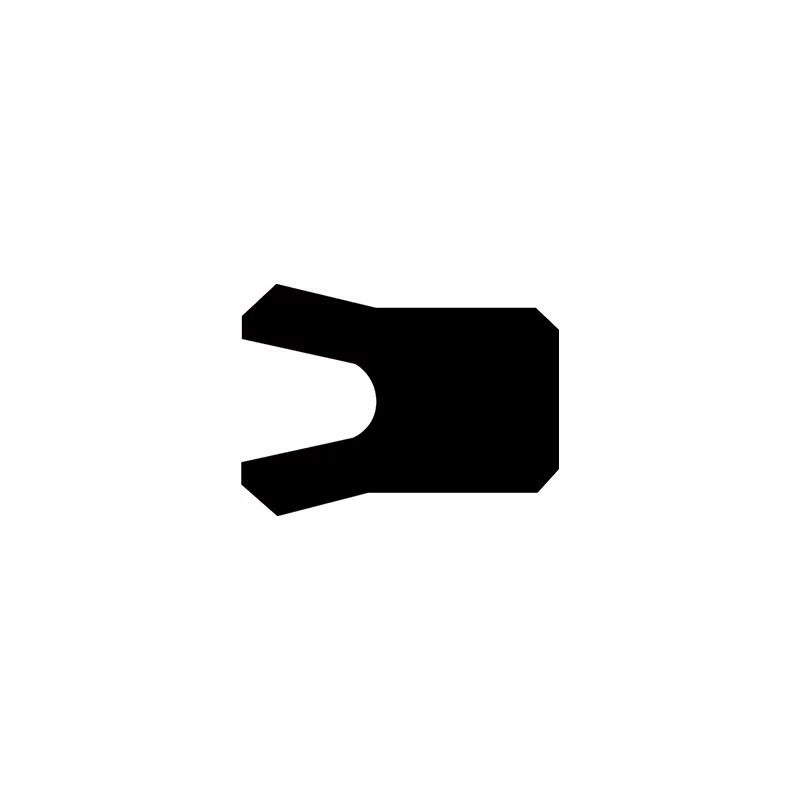

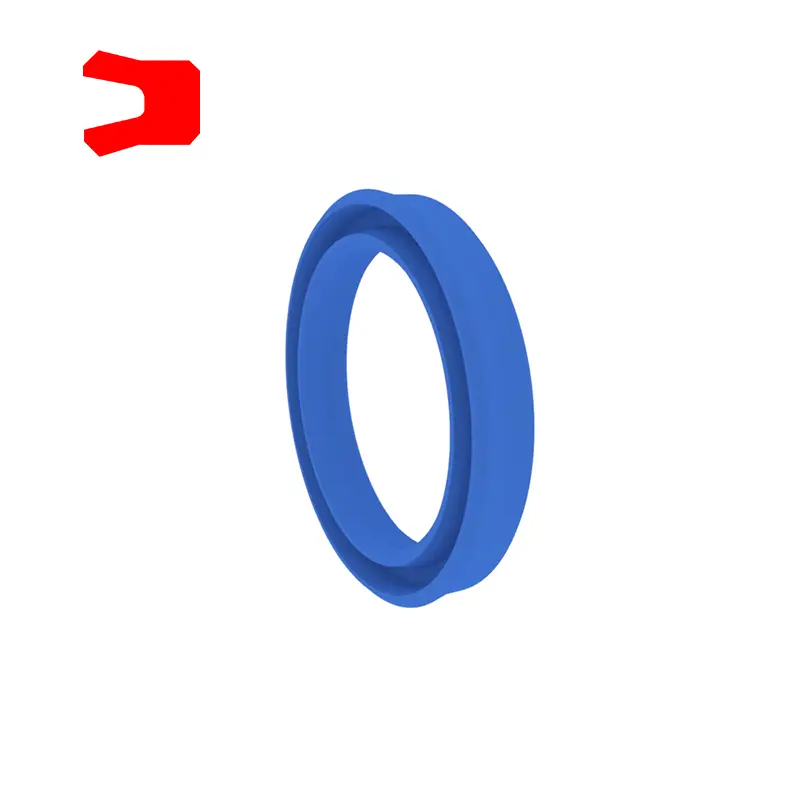

ஐ.நா. வகை முத்திரை என்பது பிஸ்டன்கள் அல்லது பிஸ்டன் தண்டுகளில் சிறப்பாகப் பயன்படுத்தப்படும் ஒரு சமச்சீர் முத்திரையாகும், இது நடைபயிற்சி இயந்திரங்கள், இலகுவான தொழில்துறை இயந்திரங்கள், விவசாய இயந்திரங்கள், கிரேன்கள், ஆட்டோமொபைல்கள், வனவியல் இயந்திரங்கள், சுரங்க இயந்திரங்கள் போன்றவற்றில் பயன்படுத்தப்படுகிறது.

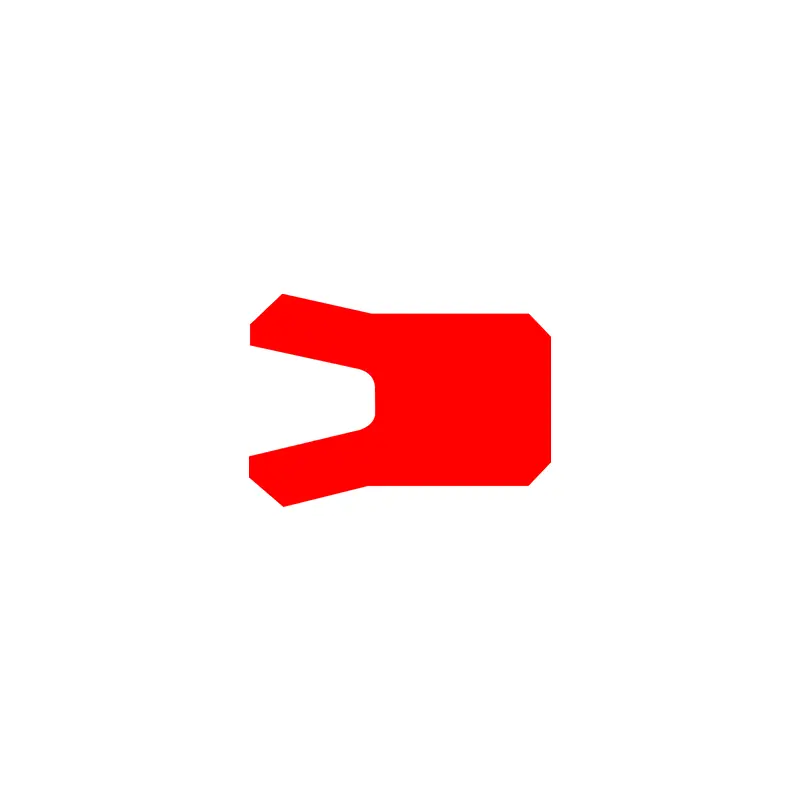

யு.எச்.எஸ்-வகை முத்திரை என்பது துளைகள் மற்றும் தண்டுகள் இரண்டிற்கும் ஒரு சமச்சீர் முத்திரையாகும், சிறிய குறுக்குவெட்டு கொண்டது, இது ஒருங்கிணைந்த பள்ளத்தில் நிறுவப்படலாம். 16 ~ 32MPA இன் கீழ் பயன்படுத்தும்போது வேரில் தக்கவைக்கும் வளையம் தேவைப்படுகிறது.

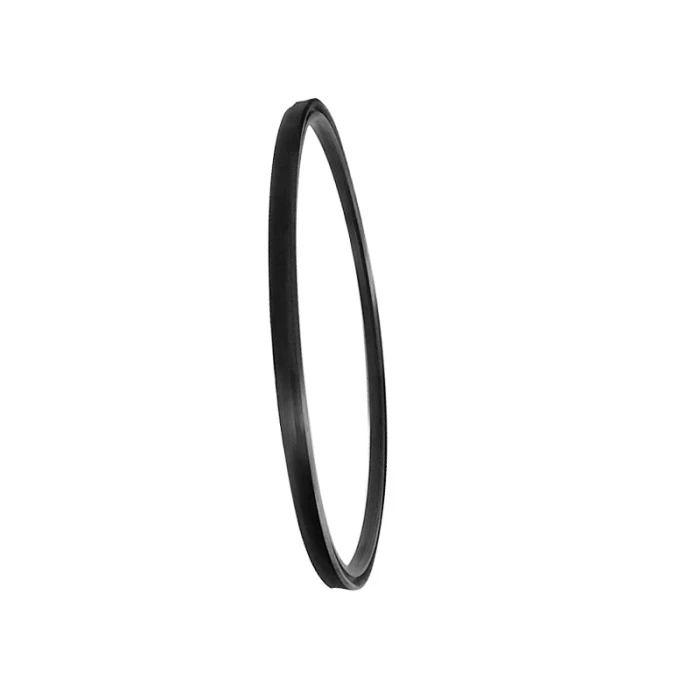

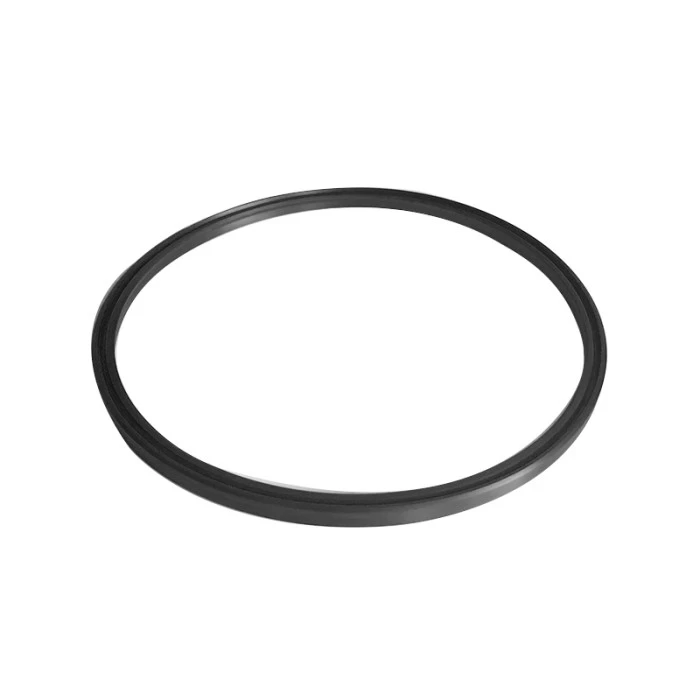

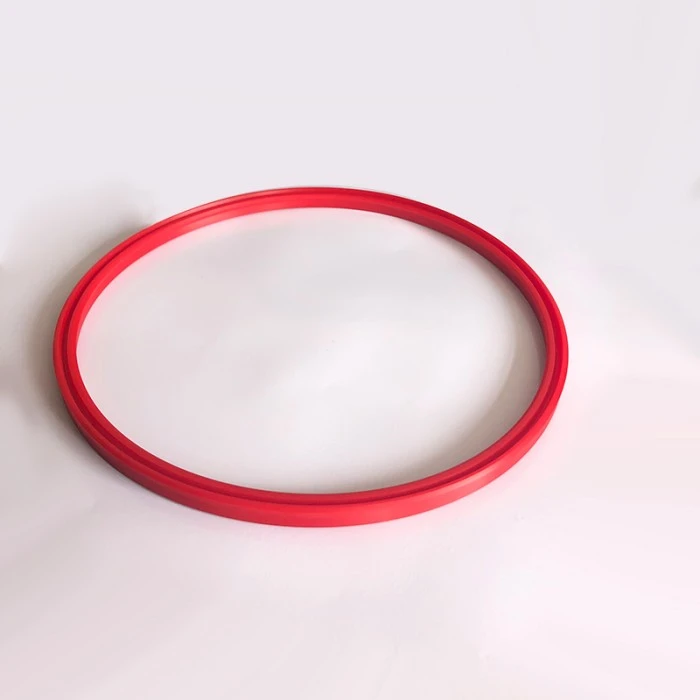

RCBKY- வகை முத்திரை என்பது துளைகள் மற்றும் தண்டுகள் இரண்டிற்கும் ஒரு சமச்சீர் முத்திரையாகும், நல்ல டைனமிக் மற்றும் நிலையான சீல் செயல்திறனுடன். இது முக்கியமாக பெரிய விட்டம் சீல் செய்யப் பயன்படுகிறது, மேலும் பொருள் நைட்ரைல் ரப்பர் (NBR) ஆகும்.

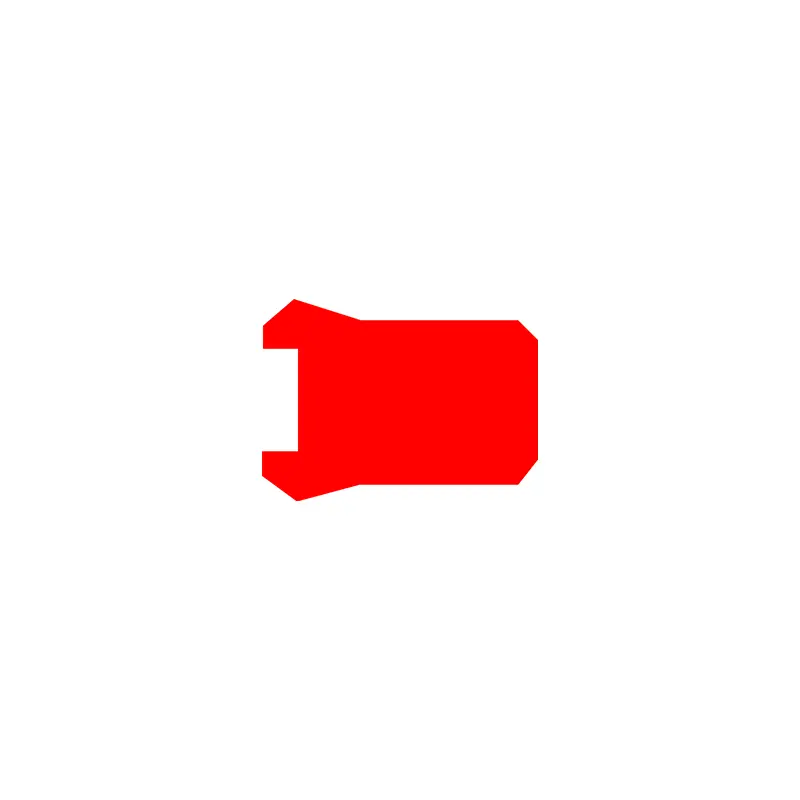

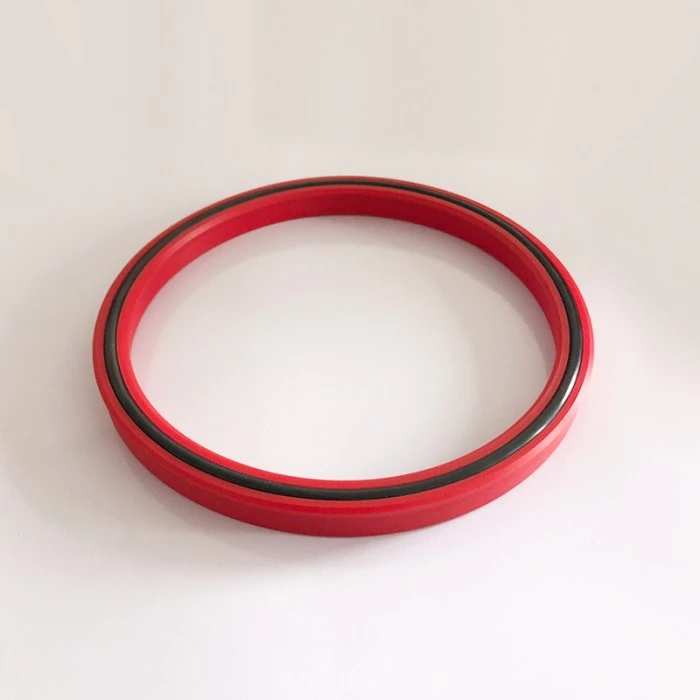

பி.ஏ-வகை முத்திரை என்பது துளைகள் மற்றும் தண்டுகள் இரண்டிற்கும் ஒரு சமச்சீர் முத்திரையாகும், முக்கியமாக உலக்கை, பிஸ்டன் தண்டுகள், மோசடி இயந்திரங்கள் மற்றும் நடைபயிற்சி உபகரணங்களுக்கான ஹைட்ராலிக் கருவிகளை முத்திரையிட பயன்படுகிறது. அம்சங்கள்:
1. அதிர்வு சுமைகள் மற்றும் அழுத்தம் சிகரங்களுக்கு உணர்ச்சியற்றது
2. நல்ல எதிர்ப்பு எதிர்ப்பு திறன்
3. சுமை மற்றும் குறைந்த வெப்பநிலையின் கீழ் சிறந்த சீல்
கடுமையான வேலை நிலைமைகளுக்கு ஏற்றது

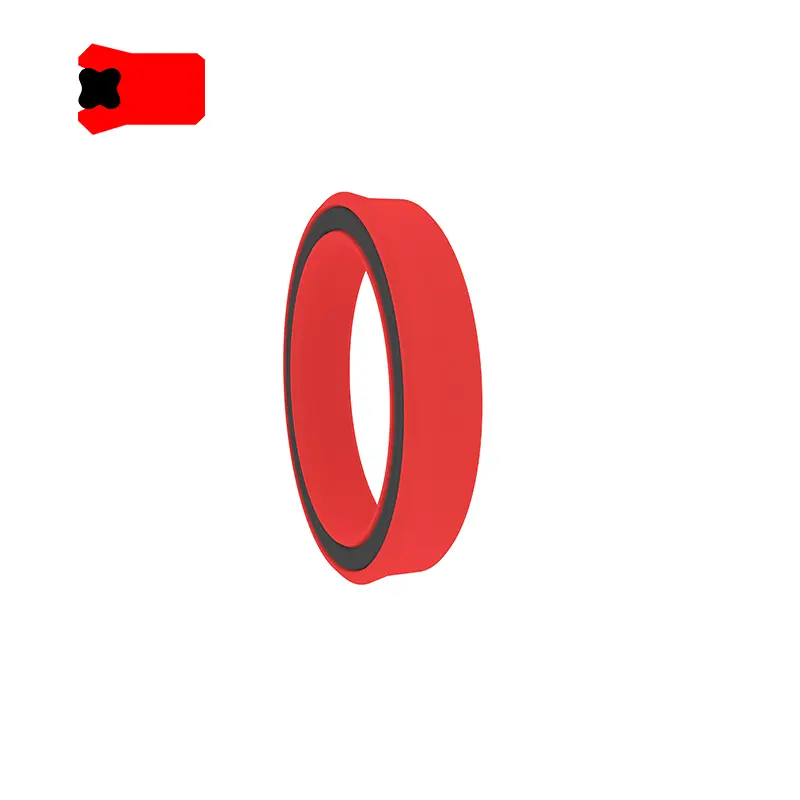

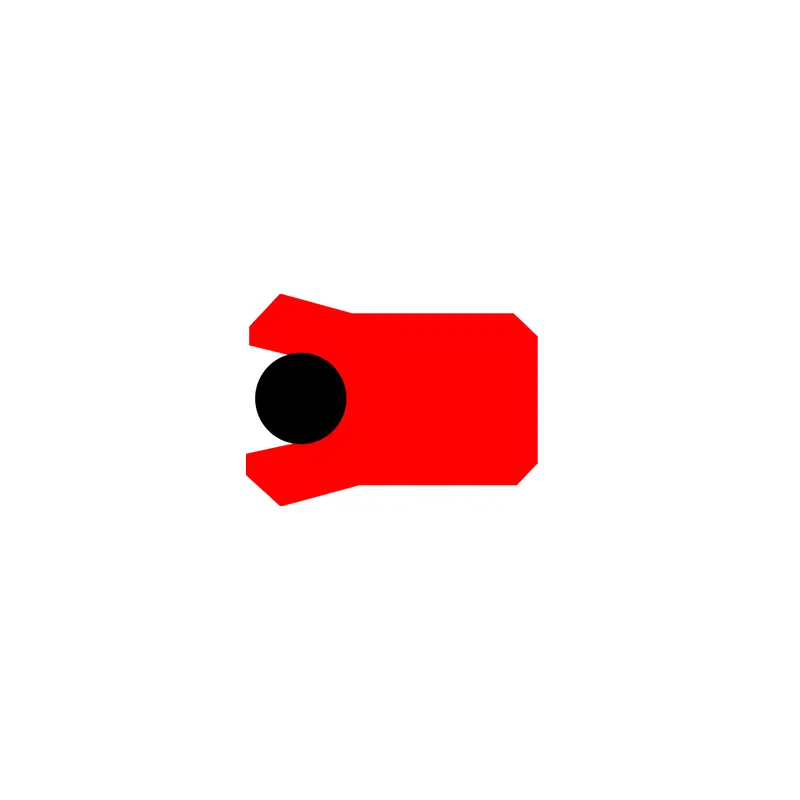

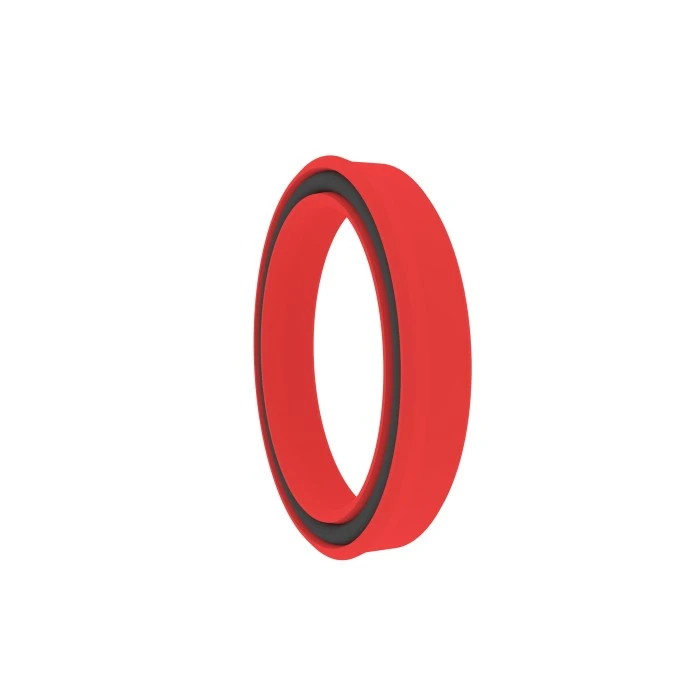

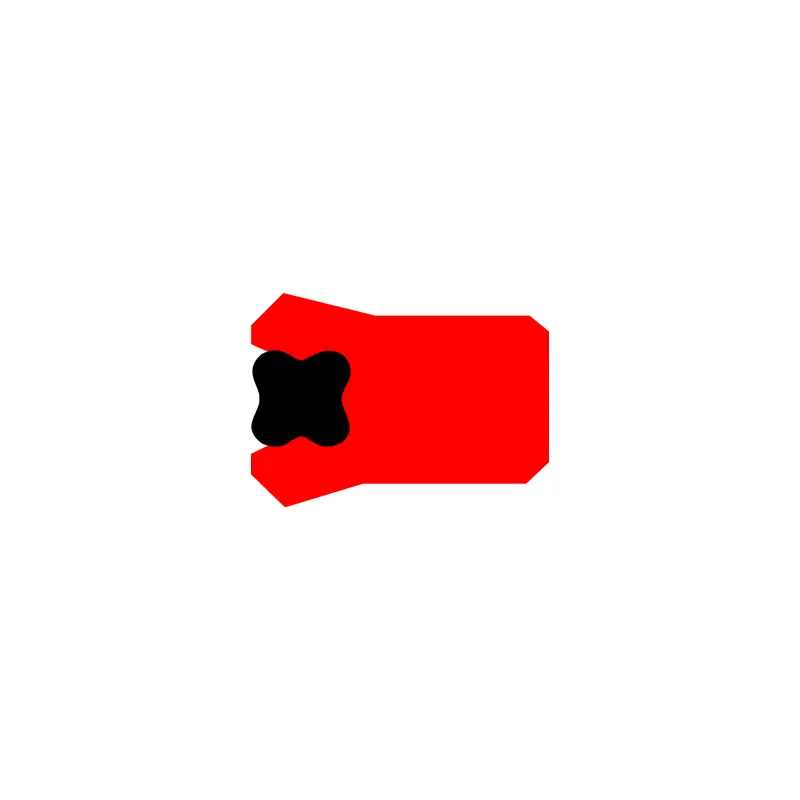

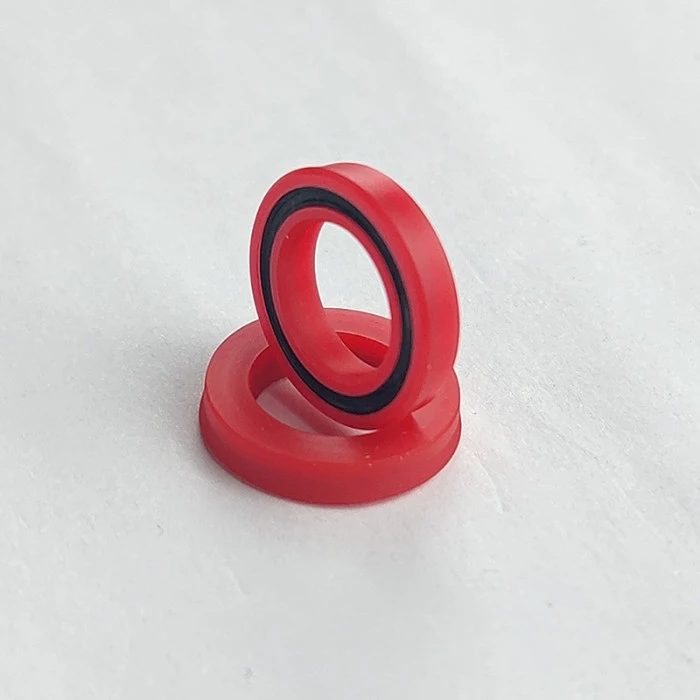

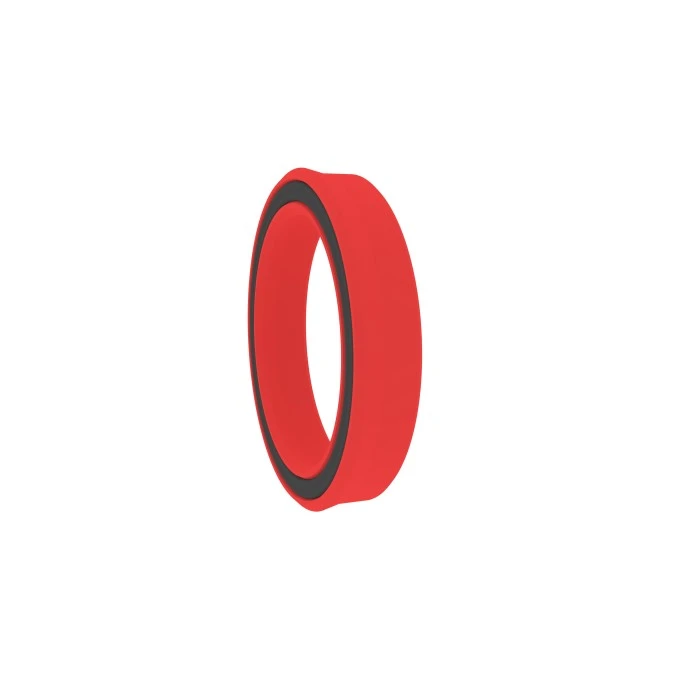

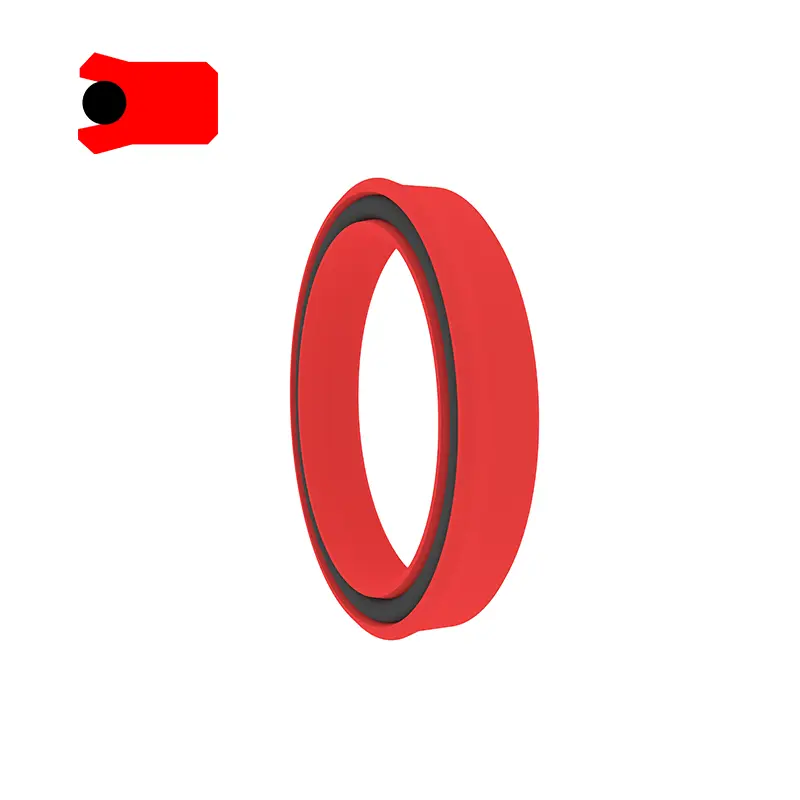

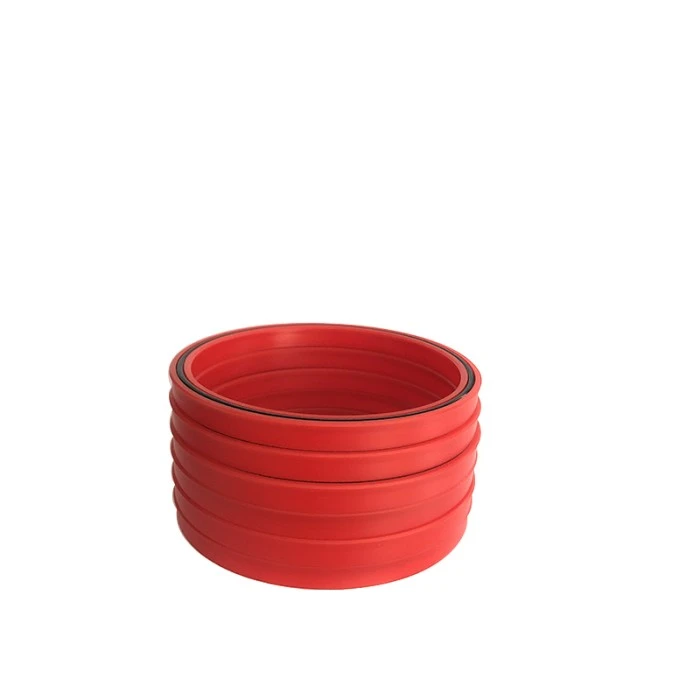

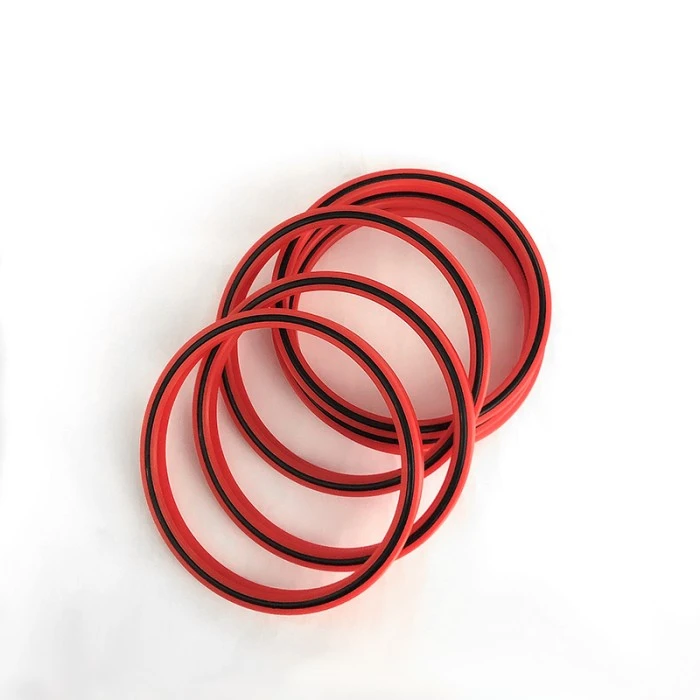

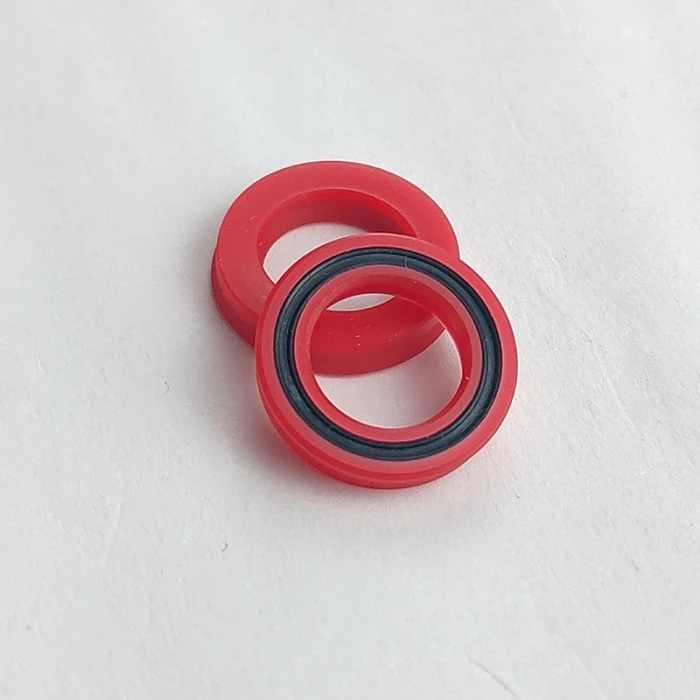

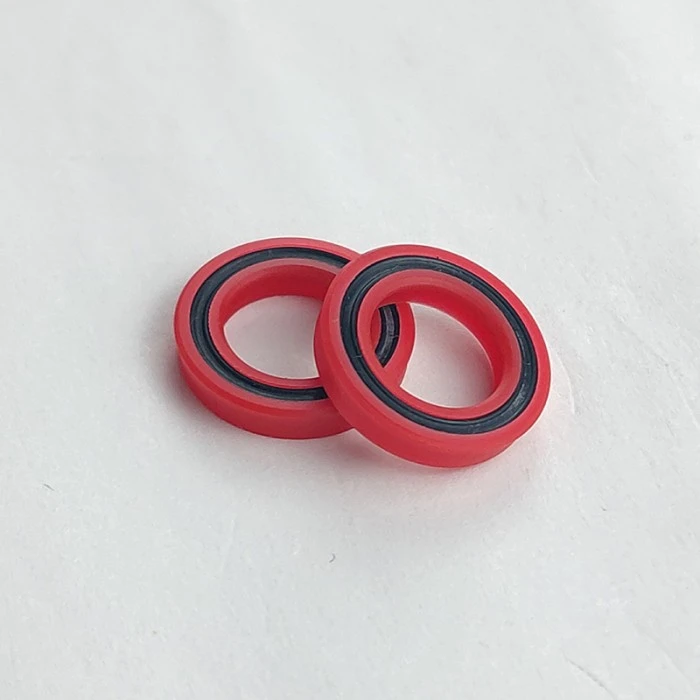

வாட் சீல் என்பது துளை மற்றும் தண்டு இரண்டிற்கும் ஒரு சமச்சீர் முத்திரை. இது லிப் முத்திரையின் மேலும் வளர்ச்சியின் விளைவாகும். ஸ்டார் ரிங் ஒரு ரேடியல் படை பாத்திரத்தை வகிக்கிறது மற்றும் சீல் உதட்டின் உடைக்கு ஈடுசெய்கிறது. கணினி அழுத்தம் சுருக்கப்பட்ட மற்றும் சிதைந்த நட்சத்திர வளையத்தின் வழியாக சீல் உதட்டுக்கு பரவுகிறது, எனவே உயர் மற்றும் குறைந்த அழுத்த சீல் செயல்திறன் சிறந்தது. இது முக்கியமாக நெடுவரிசைகள், பிஸ்டன் தண்டுகள், மோசடி இயந்திரங்கள் மற்றும் நடைபயிற்சி உபகரணங்களுக்கான ஹைட்ராலிக் கருவிகளுக்கு பயன்படுத்தப்படுகிறது. பொருள்: பாலியூரிதீன் பொருள் (PU) + நைட்ரைல் ரப்பர் (NBR), அம்சங்கள்:
1. அதிர்வு சுமை மற்றும் அழுத்தம் உச்சத்திற்கு உணர்ச்சியற்றது
2. நல்ல எதிர்ப்பு எதிர்ப்பு திறன்
3. சுமை மற்றும் குறைந்த வெப்பநிலையின் கீழ் சிறந்த சீல்
4. கடுமையான வேலை நிலைமைகளுக்கு ஏற்றது
5. நீண்ட ஆயுள்.

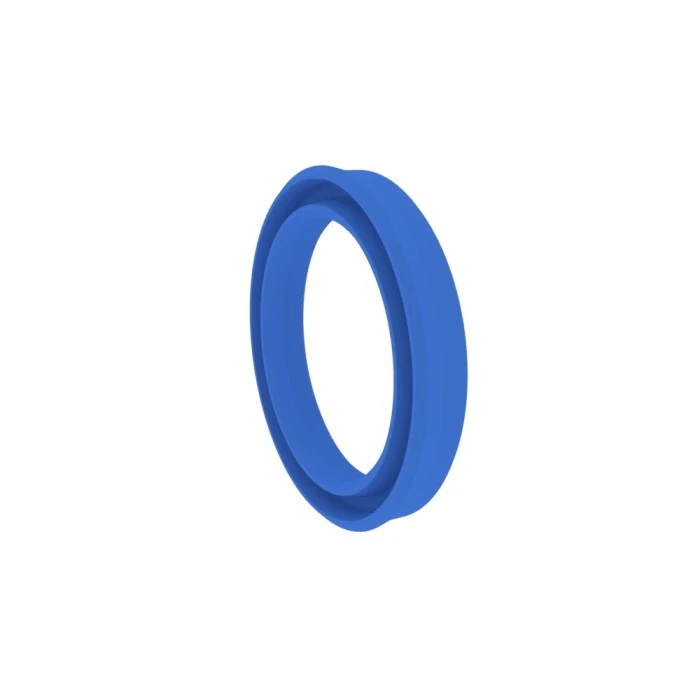

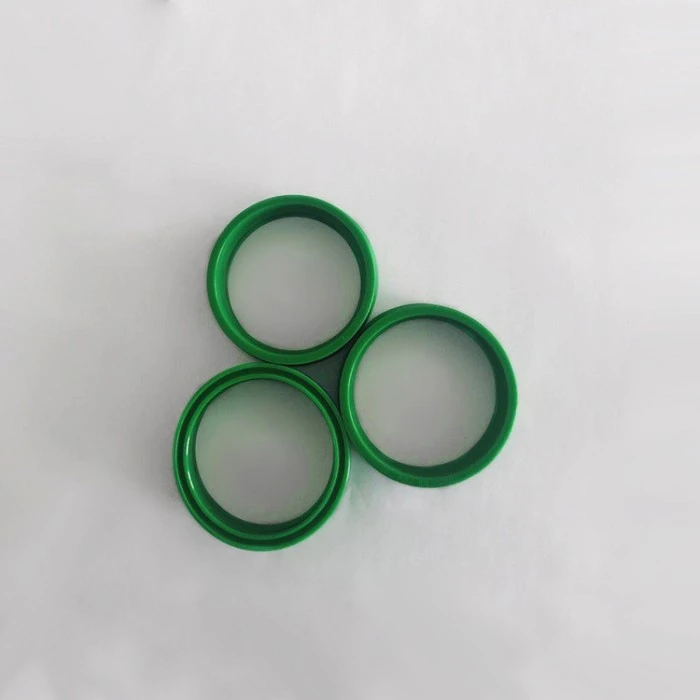

கி-ஏ வகை முத்திரை என்பது துளை மற்றும் தண்டு இரண்டிற்கும் ஒரு சமச்சீர் முத்திரையாகும், முக்கியமாக பொறியியல் இயந்திரங்கள், தொழில்துறை வாகனங்கள், டம்ப் லாரிகள், விவசாய இயந்திரங்கள், கிரேன்கள், ஊசி மருந்து வடிவமைத்தல் இயந்திரங்கள், தொலைநோக்கி சிலிண்டர்கள், ஸ்டீயரிங் ஹைட்ராலிக் சிலிண்டர்கள் போன்றவற்றில் பயன்படுத்தப்படுகிறது.
1. சிறந்த டைனமிக் மற்றும் நிலையான சீல் செயல்திறன்
2. சிறிய அமைப்பு, பள்ளம் மைதானம் அதிக மேற்பரப்பு கடினத்தன்மையை அனுமதிக்கிறது
3. குழியின் வரையறுக்கப்பட்ட ரேடியல் பரிமாண இடத்திற்கான வடிவமைப்பு
தயாரிப்பு அம்சங்கள் மற்றும் பயன்பாடுகள்:
பொருள் தேர்வு:
மற்றும்
நிலையான பொருள்: பாலியூரிதீன் பொருள் PU பிற விருப்ப பொருட்கள்: நைட்ரைல் ரப்பர் R01, ஃப்ளோரோரூபர் R02 (தயவுசெய்து எங்கள் நிறுவனத்தை அணுகவும்)
யு.எச்.எஸ்
நிலையான பொருள்: நைட்ரைல் ரப்பர் R01 பிற விருப்ப பொருட்கள்: பாலியூரிதீன் பொருள் PU, ஃப்ளோரோரோபர் R02
பி.ஏ.
பாலியூரிதீன் பொருள் PU + நைட்ரைல் ரப்பர் R01
வரிசைப்படுத்தும் எடுத்துக்காட்டு:
வரிசைப்படுத்தும் எடுத்துக்காட்டு: ஹோல் ஷாஃப்ட் யுனிவர்சல் சீல் UN50 × 65 × 10PU (DXDXH) + பொருள் குறியீடு
வரிசைப்படுத்தும் எடுத்துக்காட்டு: துளை-தண்டு யுனிவர்சல் சீல் UHS50 × 60x6 R01 (DXD × H) + பொருள் குறியீடு
Rcbky
பி.ஏ.
வரிசைப்படுத்தும் எடுத்துக்காட்டு: BA50 × 60 × 10 (D × D × H)
என்ன
To-a

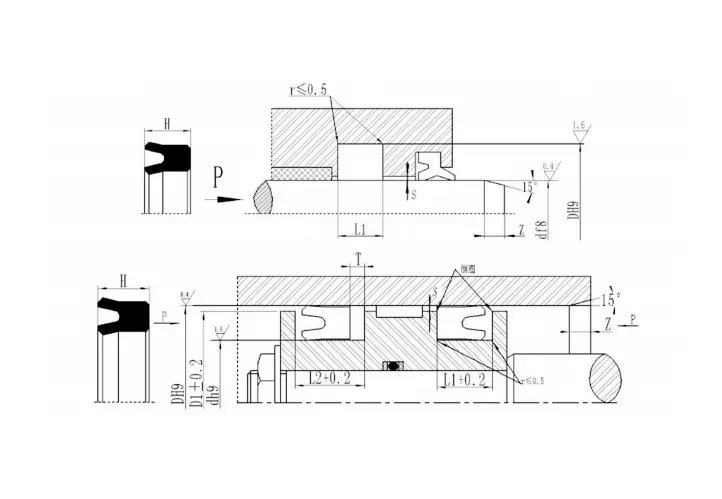

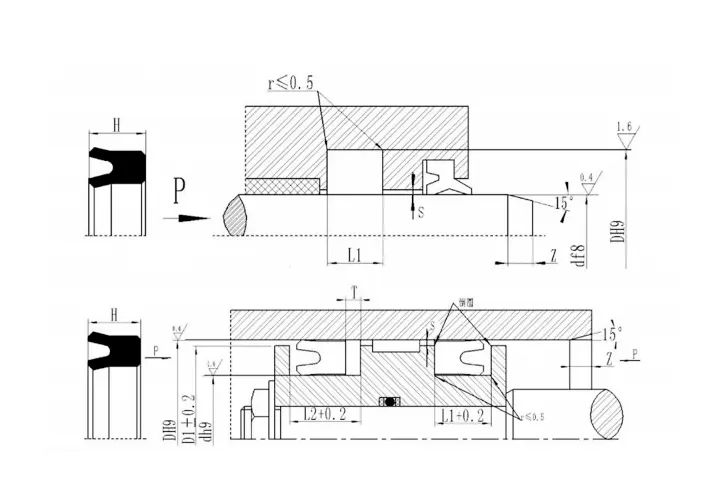

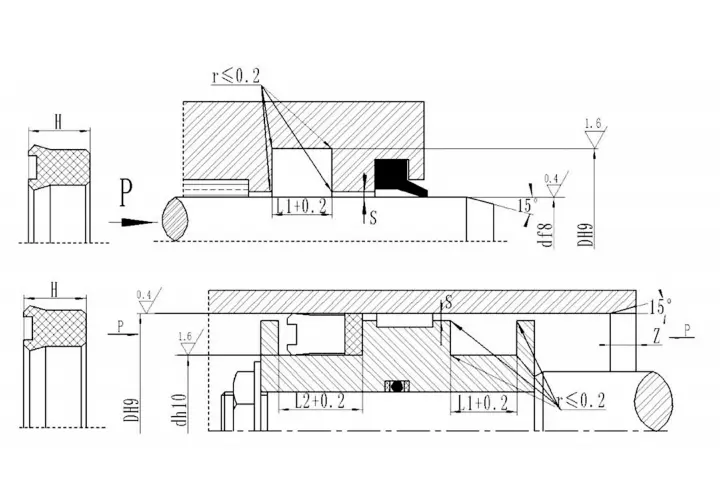

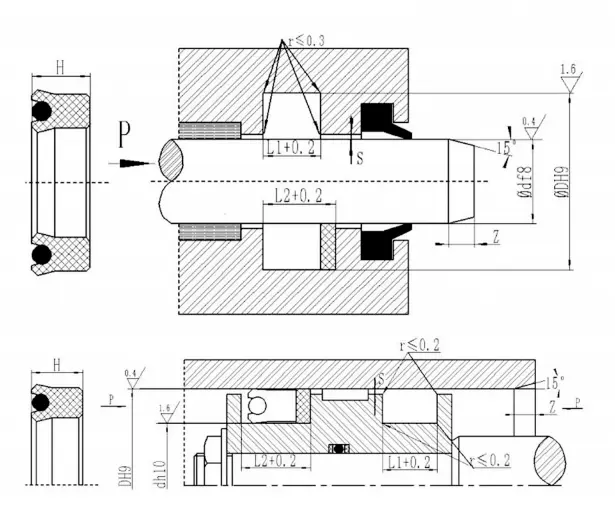

விவரக்குறிப்புகள் மற்றும் பரிமாணங்கள்:

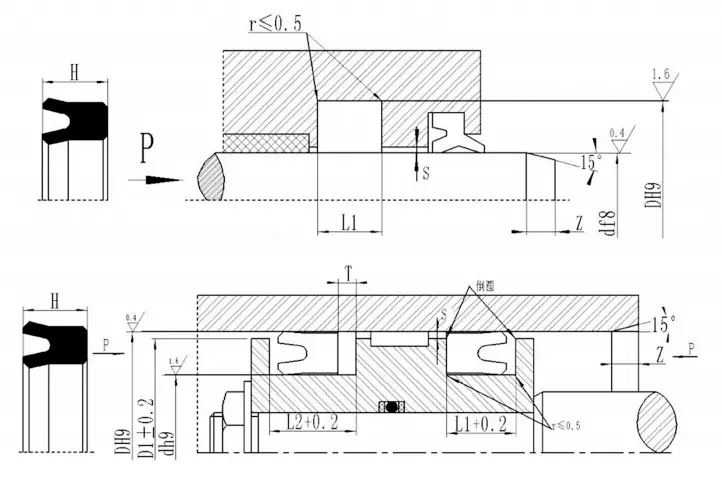

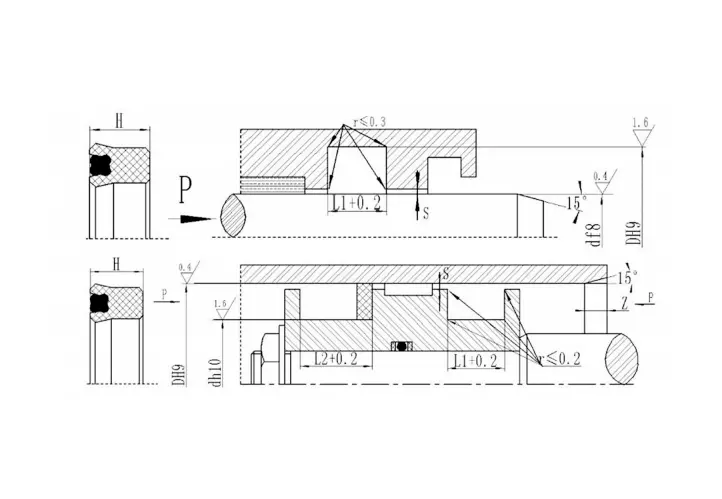

யு.எச்.எஸ்| விவரக்குறிப்புகள் மற்றும் பள்ளம் பரிமாணங்கள் | ||||||||||||||
| தயாரிப்பு எண் | d | D | H | எல் 1 | எல் 2 | T |
|
தயாரிப்பு எண் | d | D | H | எல் 1 | எல் 2 | T |
| UHS-6*12*5 | 6 | 12 | 5 | 5.7 | 7.2 | 2 | UHS-30*40*6 | 30 | 40 | 6 | 7 | 9 | 3 | |
| UHS-11.2*19.2*5 | 11.2 | 19.2 | 5 | 5.7 | 7.2 | 2 | UHS-31.5*41.5*6 | 31.5 | 41.5 | 6 | 7 | 9 | 3 | |
| UHS-12.5*20.5*5 | 12.5 | 20.5 | 5 | 5.7 | 7.2 | 2 | UHS-32*42*6 | 32 | 42 | 6 | 7 | 9 | 3 | |
| UHS-14*22*5 | 14 | 22 | 5 | 5.7 | 7.2 | 2 | UHS-35*45*6 | 35 | 45 | 6 | 7 | 9 | 3 | |
| UHS-15*23*5 | 15 | 23 | 5 | 5.7 | 7.2 | 2 | UHS-35*45*7 | 35 | 45 | 7 | 8 | 10 | 3 | |
| UHS-16*24*5 | 16 | 24 | 5 | 5.7 | 7.2 | 2 | UHS-35.5*45*6 | 35.5 | 45 | 6 | 7 | 9 | 3 | |
| UHS-18*26*5 | 18 | 26 | 5 | 5.7 | 7.2 | 2 | UHS-38*48*6 | 38 | 48 | 6 | 7 | 9 | 3 | |
| UHS-20*28*5 | 20 | 28 | 5 | 5.7 | 7.2 | 2 | UHS-40*50*6 | 40 | 50 | 6 | 7 | 9 | 3 | |
| UHS-22.4*30*5 | 22.4 | 30 | 5 | 5.7 | 7.2 | 2 | UHS-45*55*6 | 45 | 55 | 6 | 7 | 9 | 3 | |
| UHS-23.5*31.5*5 | 23.5 | 31.5 | 5 | 5.7 | 7.2 | 2 | UHS-45*56*7 | 45 | 56 | 7 | 8 | 10 | 3 | |
| UHS-25*33*5 | 25 | 33 | 5 | 5.7 | 7.2 | 2 | UHS-47*57*6 | 47 | 57 | 6 | 7 | 9 | 3 | |
| UHS-27*35*5 | 27 | 35 | 5 | 5.7 | 7.2 | 2 |
|
UHS-50*60*6 | 50 | 60 | 6 | 7 | 9 | 3 |
| UHS-28*35.5*5 | 28 | 35.5 | 5 | 5.7 | 7.2 | 2 |
|
UHS-53*63*6 | 53 | 63 | 6 | 7 | 9 | 3 |
| நிலையான அளவு அட்டவணை வரிசைப்படுத்தும் எடுத்துக்காட்டு: RCBKY 800 × 770 × 18 (D × D × H) | |||||||
| தயாரிப்பு எண் | D | d | H | இருந்து | எல் 1 | எல் 2 | Zmin |
| RCBKY250*225*16 | 250 | 225 | 16 | 247 | 18 | 21.5 | 10 |
| RCBKY255*230*16 | 255 | 230 | 16 | 252 | 18 | 21.5 | 10 |
| RCBKY265*240*16 | 265 | 240 | 16 | 262 | 18 | 21.5 | 10 |
| RCBKY275*250*16 | 275 | 250 | 16 | 272 | 18 | 21.5 | 10 |
| RCBKY280*255*16 | 280 | 255 | 16 | 277 | 18 | 21.5 | 10 |
| RCBKY300*275*16 | 300 | 275 | 16 | 297 | 18 | 21.5 | 10 |
| RCBKY305*280*16 | 305 | 280 | 16 | 302 | 18 | 21.5 | 10 |
| RCBKY320*295*16 | 320 | 295 | 16 | 317 | 18 | 21.5 | 10 |
| RCBKY325*300*16 | 325 | 300 | 16 | 322 | 18 | 21.5 | 10 |
| RCBKY340*315*16 | 340 | 315 | 16 | 337 | 18 | 21.5 | 10 |
| RCBKY345*320*16 | 345 | 320 | 16 | 342 | 18 | 21.5 | 10 |
| RCBKY350*325*16 | 350 | 325 | 16 | 347 | 18 | 21.5 | 10 |
| RCBKY355*330*16 | 355 | 330 | 16 | 352 | 18 | 21.5 | 10 |
| நிலையான அளவு அட்டவணை | ||||||||||||||||||
| d | D | H | எல் 1 |
|
d | D | H | எல் 1 |
|
d | D | H | எல் 1 |
|
d | D | H | எல் 1 |
| 3 | 8.5 | 4 | 4.4 | 15 | 23 | 5.7 | 6.3 | 20 | 28 | 5.7 | 6.3 | 24 | 32 | 7 | 7.7 | |||
| 6 | 14 | 5.7 | 6.3 | 16 | 24 | 5.7 | 6.3 | 20 | 28 | 6.5 | 7.2 | 24 | 35 | 5.7 | 6.3 | |||
| 8 | 16 | 5.7 | 6.3 | 16 | 26 | 7.3 | 8 | 20 | 30 | 7.3 | 8 | 25 | 33 | 5.7 | 6.3 | |||
| 10 | 18 | 5.7 | 6.3 | 18 | 24 | 5 | 5.5 | 22 | 30 | 5.7 | 6.3 | 25 | 35 | 7 | 7.7 | |||
| 10 | 20 | 7.3 | 8 | 18 | 26 | 5.7 | 6.3 | 22 | 32 | 7.3 | 8 | 25 | 35 | 7.3 | 8 | |||
| 12 | 20 | 5.7 | 6.3 | 18 | 28 | 7.3 | 8 | 22 | 35 | 10 | 11 | 25 | 40 | 10 | 11 | |||
| 12 | 22 | 7.3 | 8 | 20 | 28 | 5.5 | 6 | 24 | 30 | 5 | 5.5 | 25 | 40 | 11 | 12.1 | |||
| நிலையான அளவு அட்டவணை வரிசைப்படுத்தும் எடுத்துக்காட்டு: VAD 65 × 75 × 8 (D × D × H) | ||||||||||||||||||
| d | D | H | எல் 1 |
|
d | D | H | எல் 1 |
|
d | D | H | எல் 1 |
|
d | D | H | எல் 1 |
| 20 | 28 | 5 | 6 | 55 | 70 | 9 | 10 | 80 | 90 | 8 | 9 | 110 | 130 | 10 | 11 | |||
| 25 | 33 | 5 | 6 | 63 | 75 | 8.7 | 10 | 80 | 100 | 12 | 13 | 110 | 130 | 15 | 16 | |||
| 28 | 36 | 5 | 6 | 65 | 75 | 8 | 9 | 85 | 100 | 10 | 11 | 110 | 130 | 16 | 17 | |||
| 30 | 40 | 6 | 7 | 65 | 85 | 12 | 13 | 90 | 105 | 12 | 13 | 112 | 125 | 10 | 11 | |||
| 32 | 42 | 6 | 7 | 65 | 75 | 7 | 8 | 90 | 110 | 10 | 11 | 115 | 135 | 12 | 13 | |||
| 32 | 40 | 8 | 9 | 70 | 83 | 10 | 11 | 90 | 110 | 12 | 13 | 115 | 135 | 16 | 17 | |||
| 35 | 45 | 6 | 7 | 70 | 85 | 9 | 10 | 90 | 100 | 7 | 8 | 115 | 130 | 10 | 11 | |||
| 38 | 48 | 6 | 7 | 70 | 85 | 10 | 11 | 90 | 105 | 11.4 | 12 | 120 | 140 | 10 | 11 | |||
| 40 | 50 | 6 | 7 | 70 | 90 | 12 | 13 | 95 | 120 | 12 | 13 | 120 | 140 | 12 | 13 | |||
| 40 | 50 | 7.3 | 8 | 70 | 80 | 6 | 7 | 100 | 120 | 12 | 13 | 130 | 150 | 12 | 13 | |||
| 45 | 55 | 7 | 8 | 70 | 80 | 7 | 8 | 105 | 120 | 9 | 10 | 140 | 160 | 13 | 14 | |||
| 45 அ | 55 | 6 | 7 | 75 | 90 | 10 | 11 | 105 | 120 | 10 | 11 | 145 | 160 | 10 | 11 | |||
| 50 | 65 | 9 | 10 | 75 | 95 | 12 | 13 | 105 | 125 | 12 | 13 | 180 | 200 | 13 | 14 | |||
| 50 | 60 | 7.3 | 8 | 75 | 90 | 6 | 7 | 110 | 125 | 9 | 10 |
|
|
|
|
|||
| 55 | 65 | 9 | 10 | 80 | 90 | 11.4 | 12 | 110 | 125 | 10 | 11 |
|
|
|
|
|||
| குறிப்பு: திரும்பிய முத்திரைகள் இந்த அட்டவணையால் வரையறுக்கப்படவில்லை, மேலும் எந்த அளவிலும் வழங்கப்படலாம். | ||||||||||||||||||
| விவரக்குறிப்புகள் வரிசைப்படுத்தும் எடுத்துக்காட்டு: கி-ஏ 50 × 60 × 7 (டி × டி × எச்) | |||||||||||||||||||||||
| d | D | H | எல் 1 |
|
d | D | H | எல் 1 |
|
d | D | H | எல் 1 |
|
d | D | H | எல் 1 |
|
d | D | H | எல் 1 |
| 10 | 18 | 5.5 | 6.3 | 24 | 32 | 6 | 7 | 40 | 48 | 6 | 7 | 60 | 70 | 7.5 | 8.5 | 85 | 93 | 6.5 | 7.5 | ||||
| 12 | 20 | 5.5 | 6.3 | 25 | 33 | 6 | 7 | 40 | 48 | 8 | 9 | 63 | 71 | 8 | 9 | 85 | 94 | 15 | 16 | ||||
| 14 | 22 | 5.5 | 6.3 | 25 | 33 | 8 | 9 | 42 | 50 | 6 | 7 | 65 | 73 | 8 | 9 | 85 | 97 | 9 | 10 | ||||
| 16 | 24 | 6 | 7 | 28 | 36 | 6 | 7 | 45 | 53 | 8 | 9 | 65 | 73 | 11.5 | 12.5 | 90 | 98 | 8 | 9 | ||||
| 18 | 25 | 5 | 5.8 | 28 | 36 | 8 | 9 | 45 | 55 | 7 | 8 | 65 | 75 | 12 | 13 | 90 | 102 | 9 | 10 | ||||
| 18 | 26 | 6 | 7 | 30 | 38 | 6 | 7 | 50 | 58 | 8 | 9 | 65 | 77 | 9 | 10 | 100 | 108 | 8 | 9 | ||||
| 20 | 26 | 5 | 5.8 | 30 | 38 | 8 | 9 | 50 | 60 | 7 | 8 | 70 | 78 | 8 | 9 | 105 | 113 | 6.5 | 7.5 | ||||
| 20 | 28 | 6 | 7 | 32 | 40 | 6 | 7 | 52 | 60 | 5.5 | 6.3 | 70 | 82 | 9 | 10 | 115 | 124 | 15 | 16 | ||||
| 22 | 28 | 4.5 | 5.3 | 32 | 40 | 8 | 9 | 55 | 63 | 8 | 9 | 75 | 83 | 8 | 9 | 118 | 126 | 13 | 14 | ||||
| 22 | 29 | 5 | 5.8 |
|
32 | 42 | 8 | 9 |
|
55 | 65 | 7.5 | 8.5 |
|
75 | 87 | 9 | 10 |
|
125 | 133 | 6.5 | 7.5 |
| 22 | 30 | 6 | 7 |
|
35 | 43 | 6 | 7 |
|
55 | 65 | 10 | 11 |
|
78 | 86 | 8 | 9 |
|
145 | 153 | 6.5 | 7.5 |
| 22 | 30 | 7 | 8 |
|
36 | 44 | 6 | 7 |
|
55 | 65 | 12 | 13 |
|
80 | 88 | 8 | 9 |
|
|
|
|
|
| 22 | 32 | 8 | 9 | 36 | 44 | 8 | 9 | 60 | 68 | 8 | 9 | 80 | 90 | 10 | 11 |
|
|
|
|
||||
| 24 | 30 | 8 | 9 | 38 | 45 | 6 | 7 | 60 | 68 | 13 | 14 | 80 | 92 | 9 | 10 |
|
|
|
|
||||
