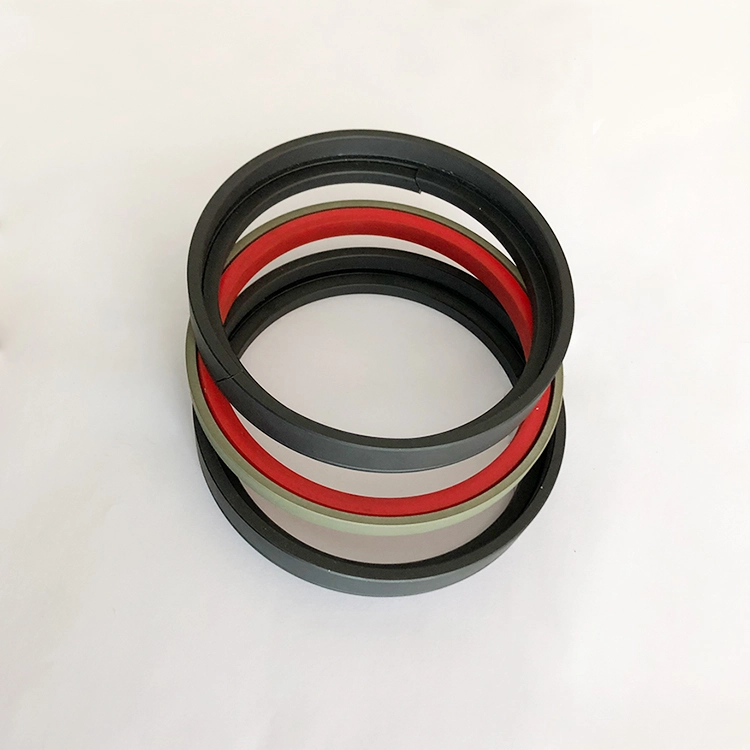

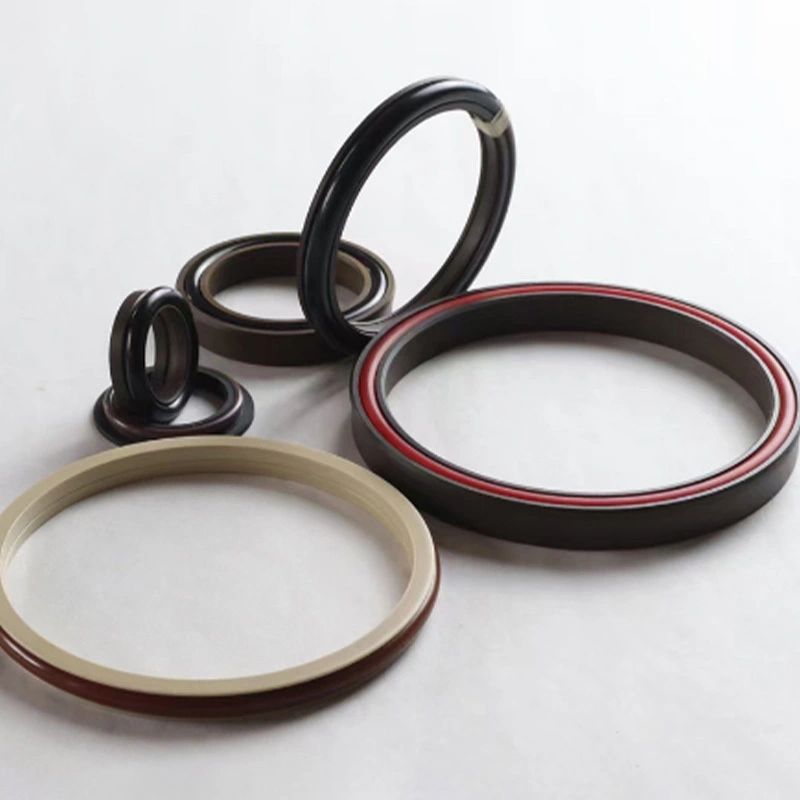

பிஸ்டன் துளைகளுக்கான ஹைட்ராலிக் முத்திரைகள், எங்கள் தொழிற்சாலை மற்றும் ஆர் அன்ட் டி மையத்தில், துணைப்பிரிவு மாதிரிகள் மற்றும் வகைகள் உள்ளன, ஒவ்வொன்றும் அதன் சொந்த குணாதிசயங்களைக் கொண்டுள்ளன, ஆனால் நாங்கள் கடுமையான தரக் கட்டுப்பாட்டை அடைந்துள்ளோம்.

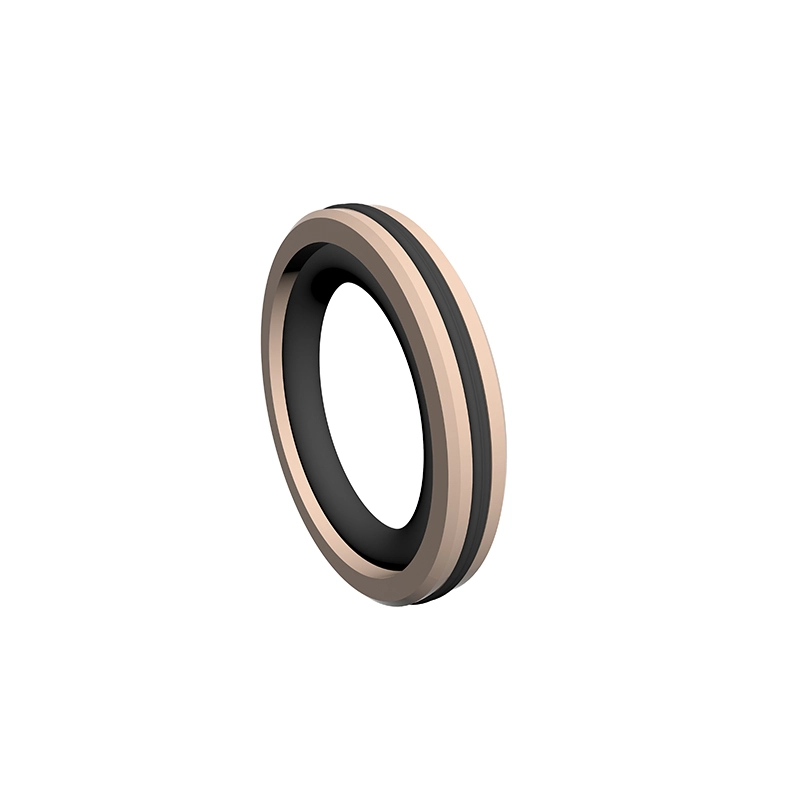

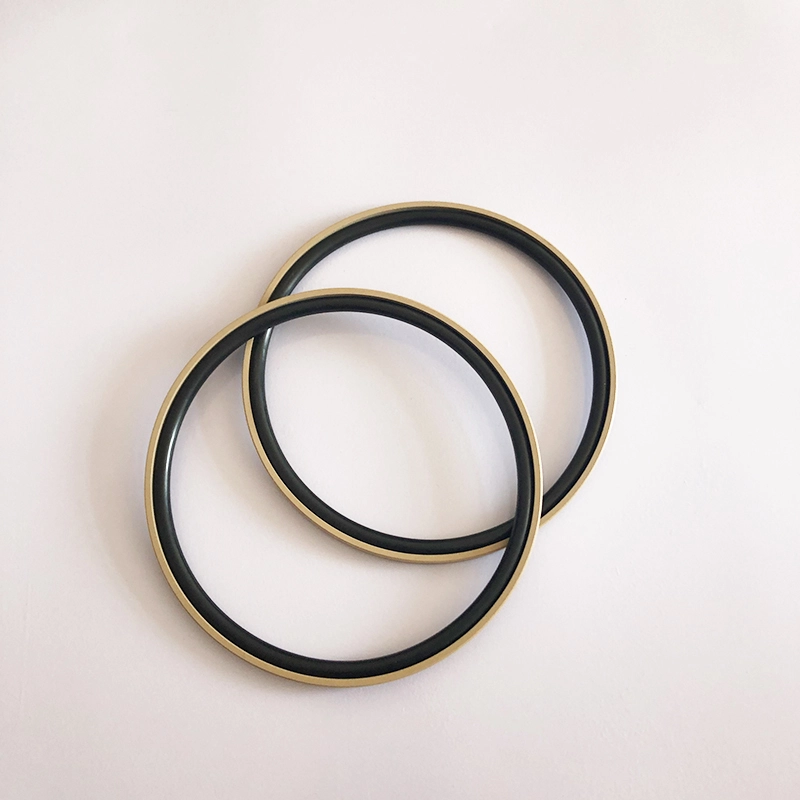

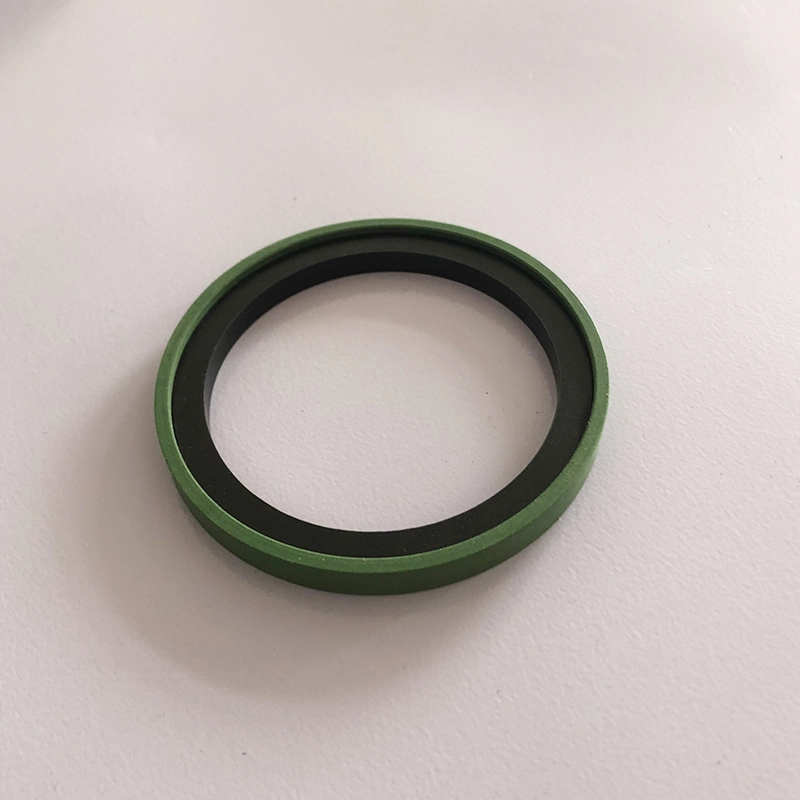

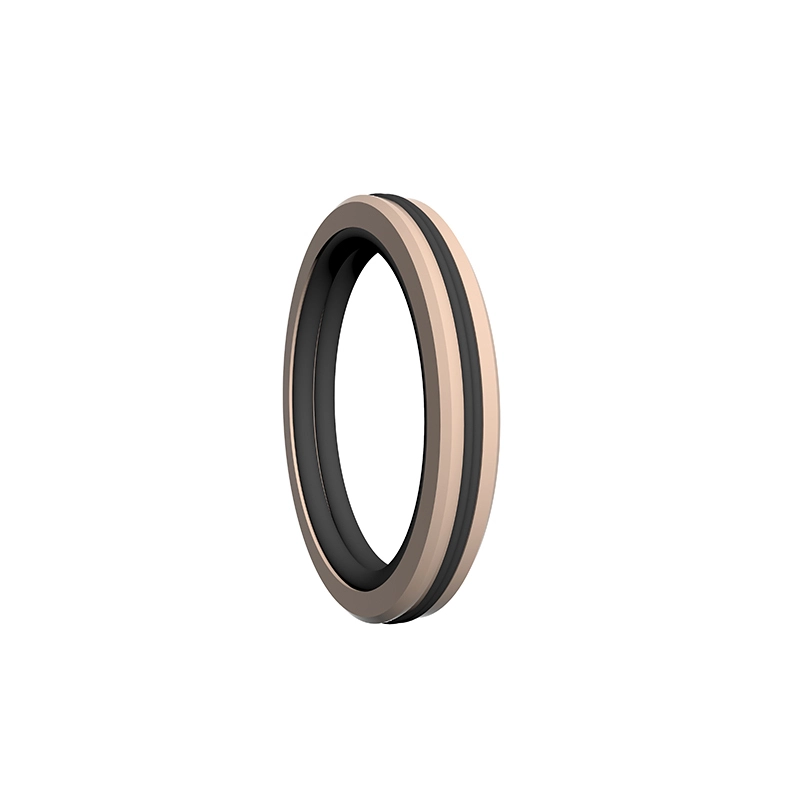

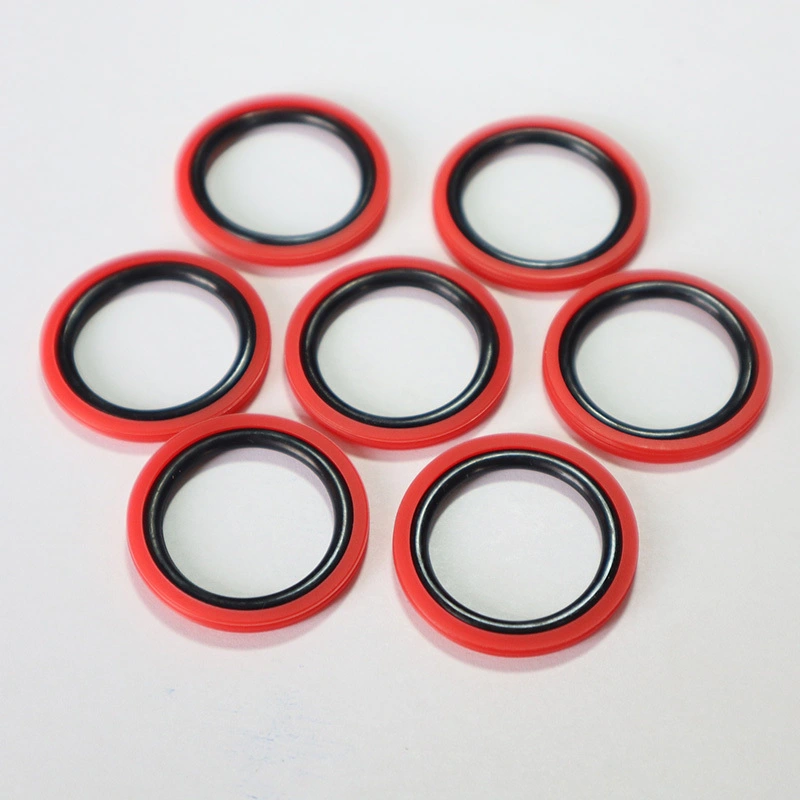

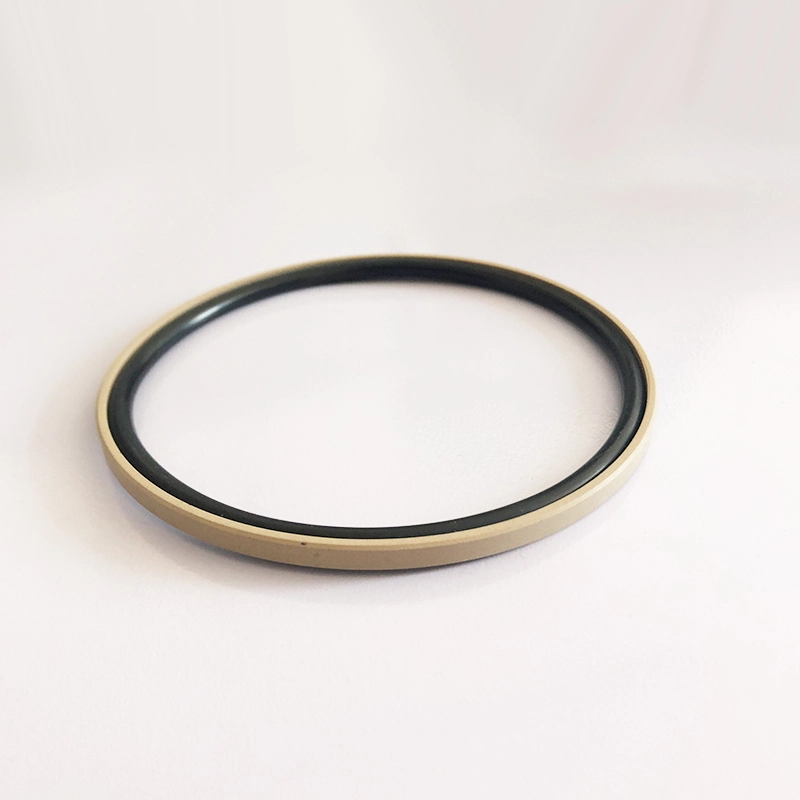

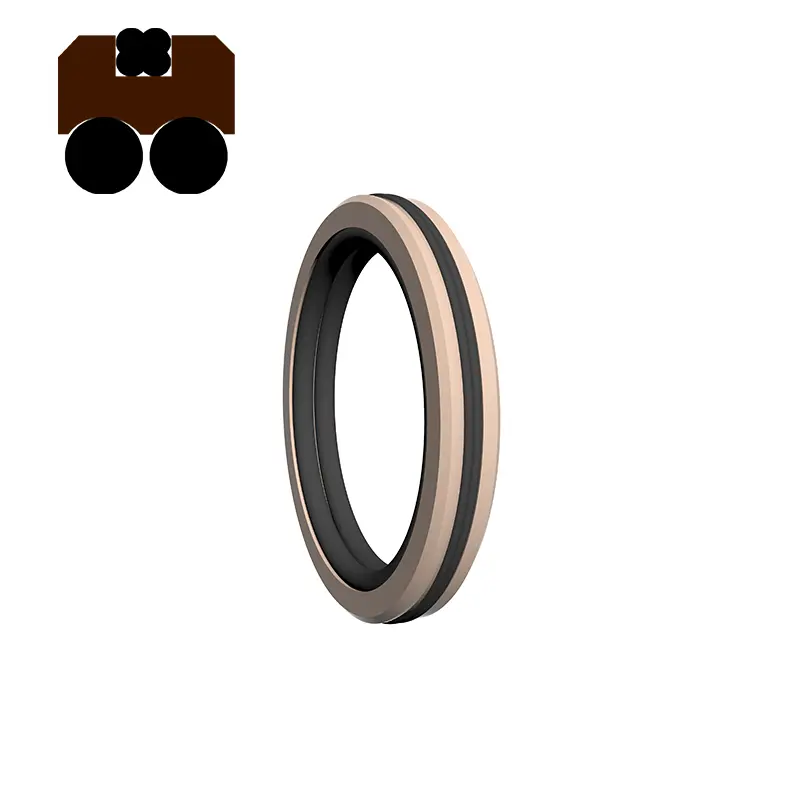

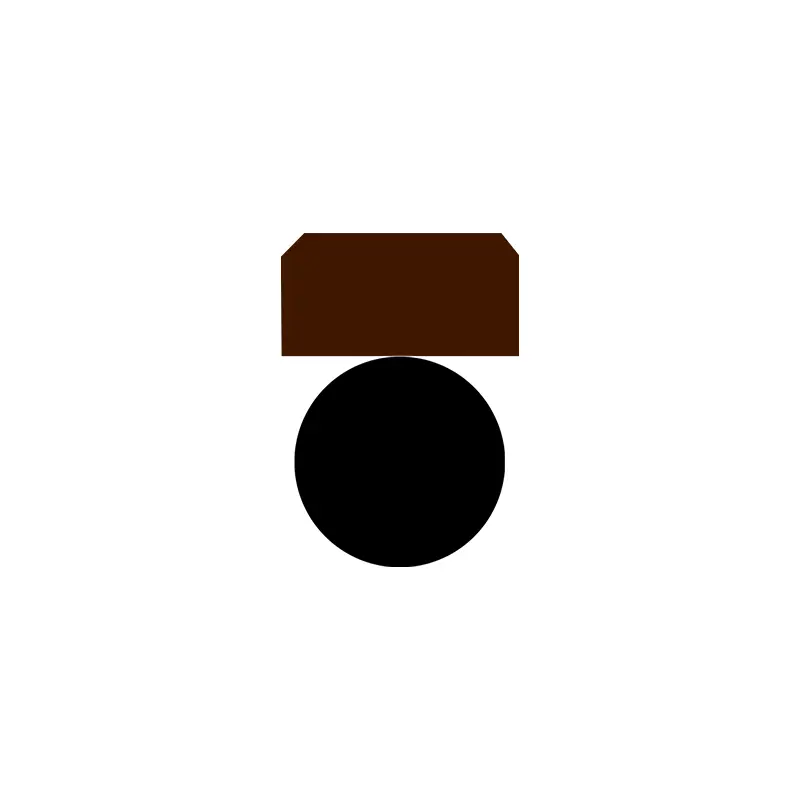

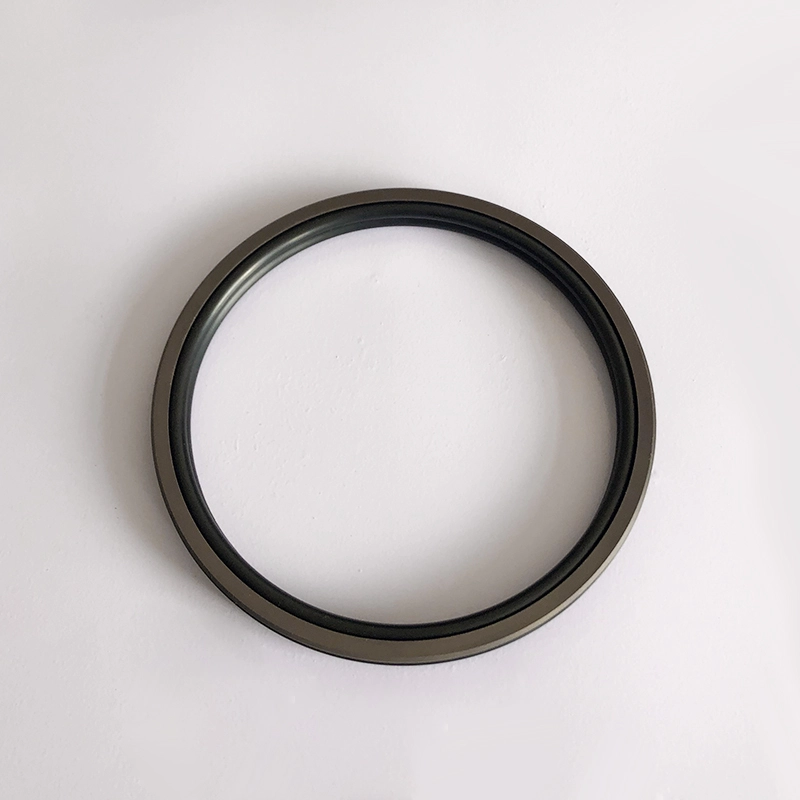

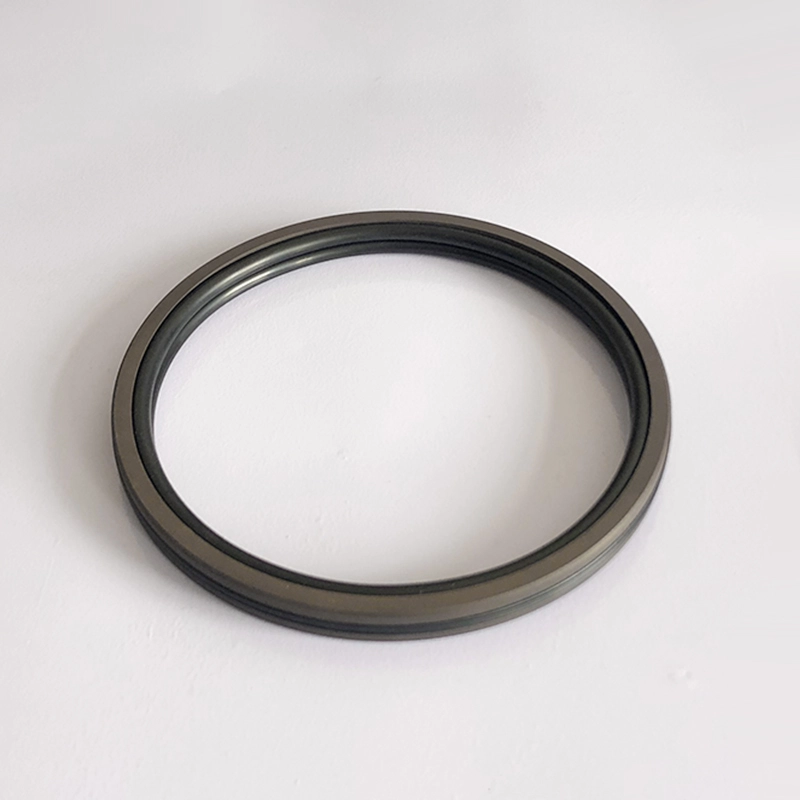

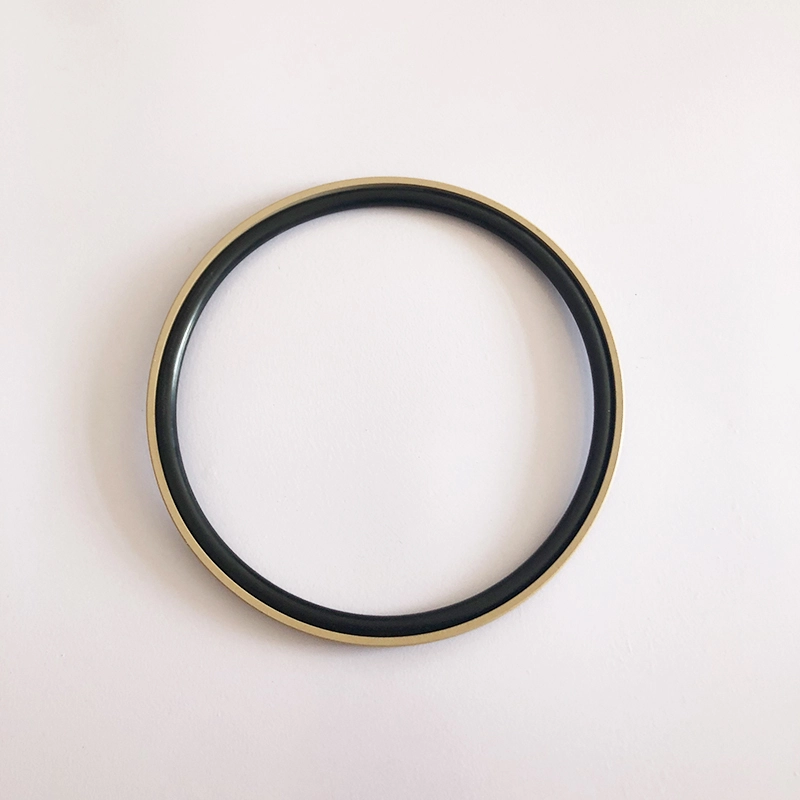

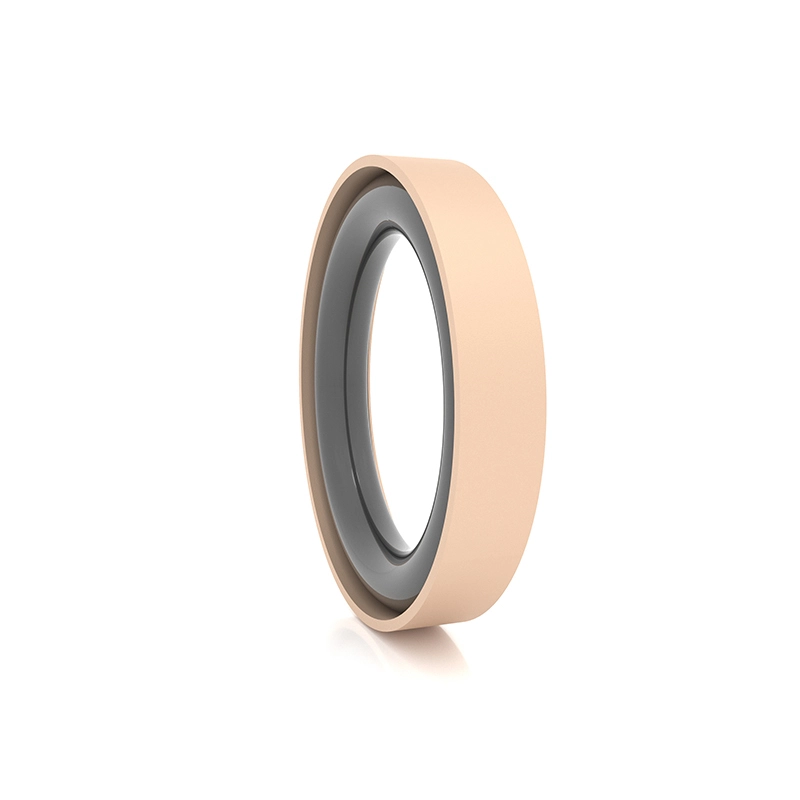

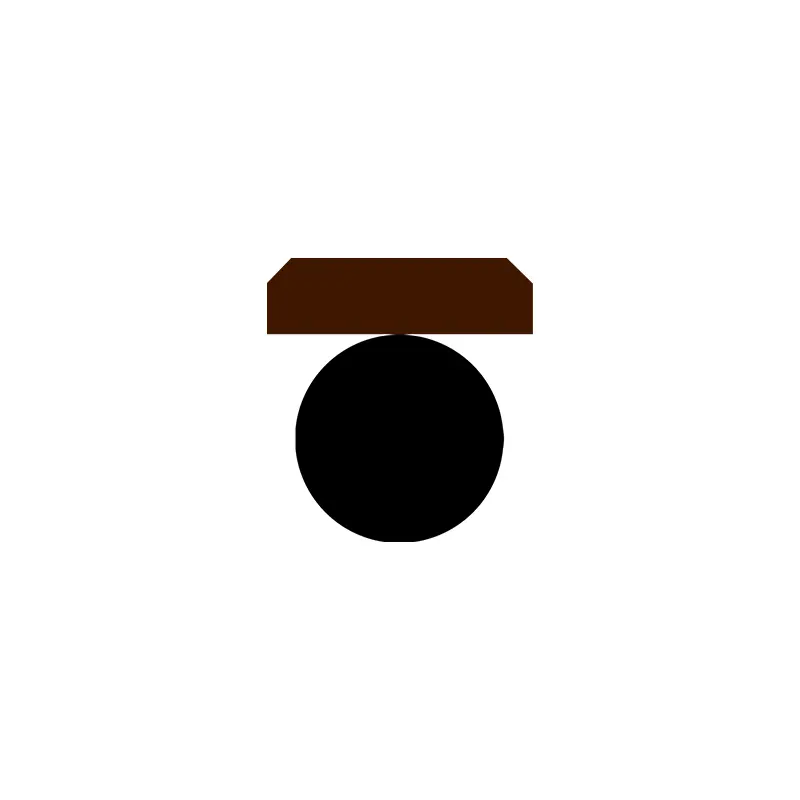

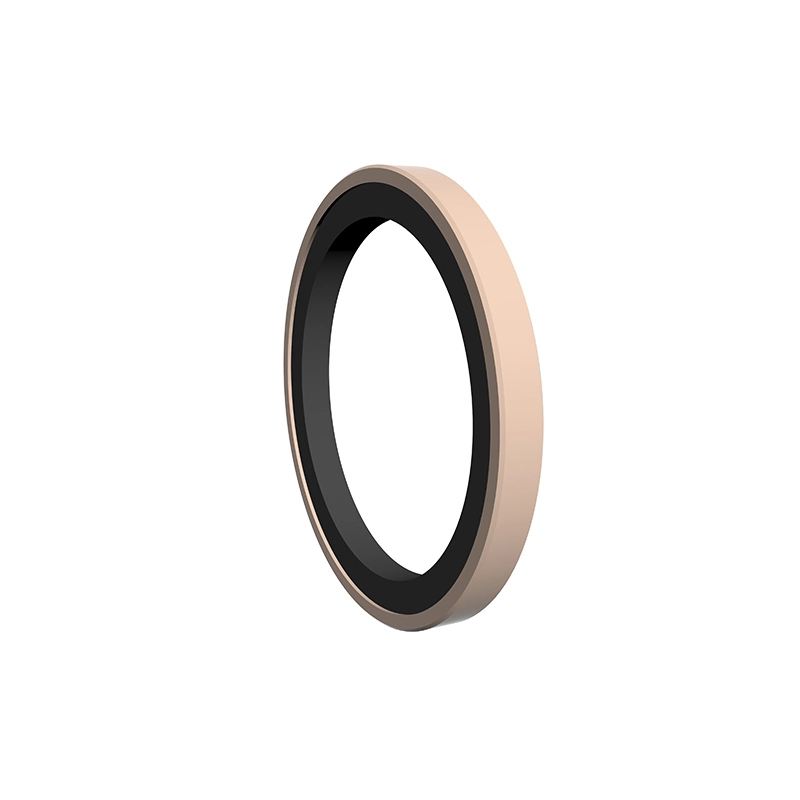

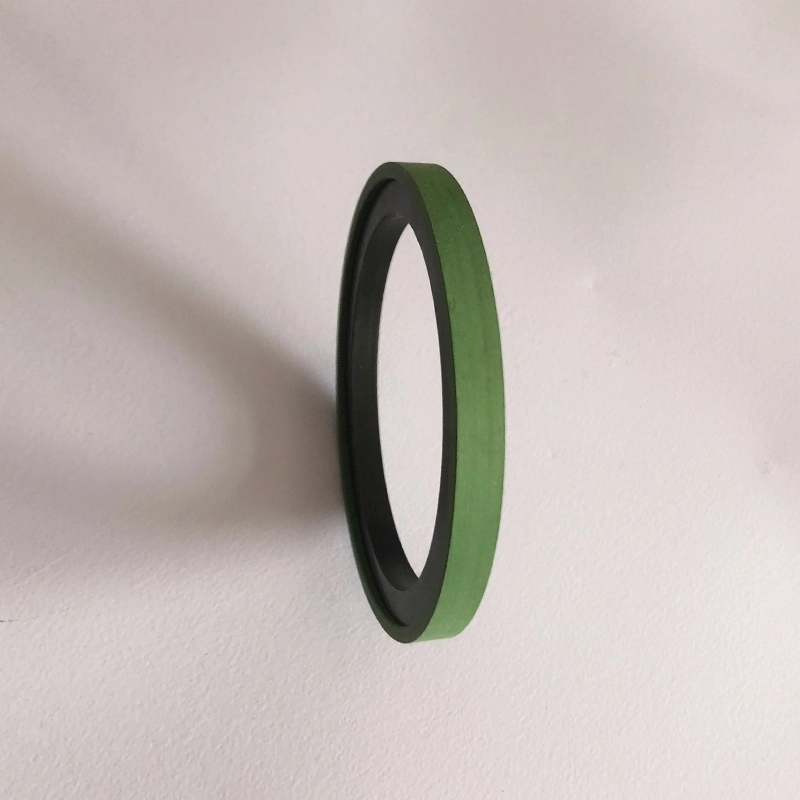

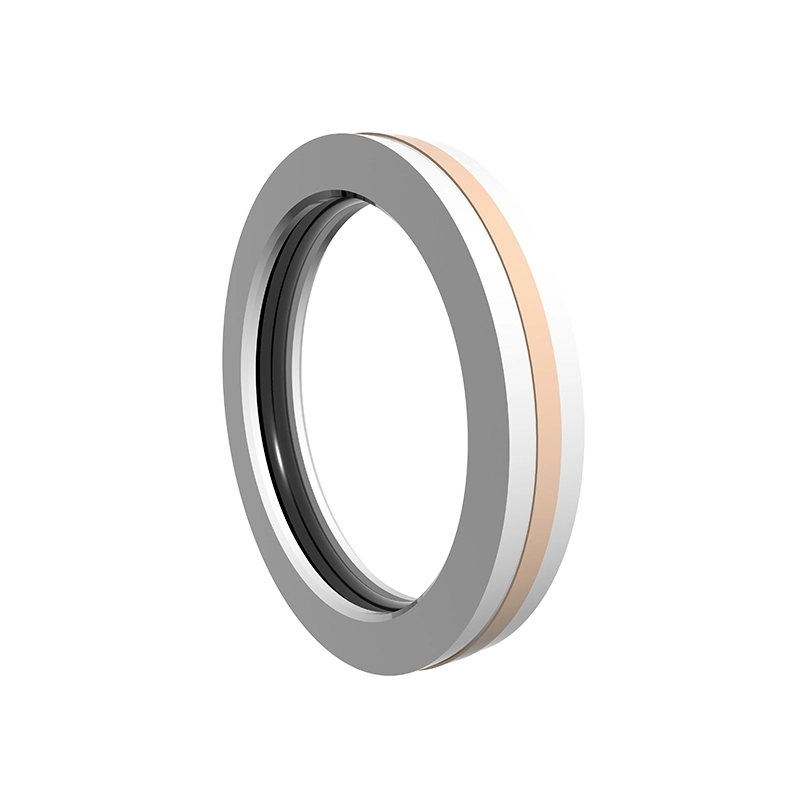

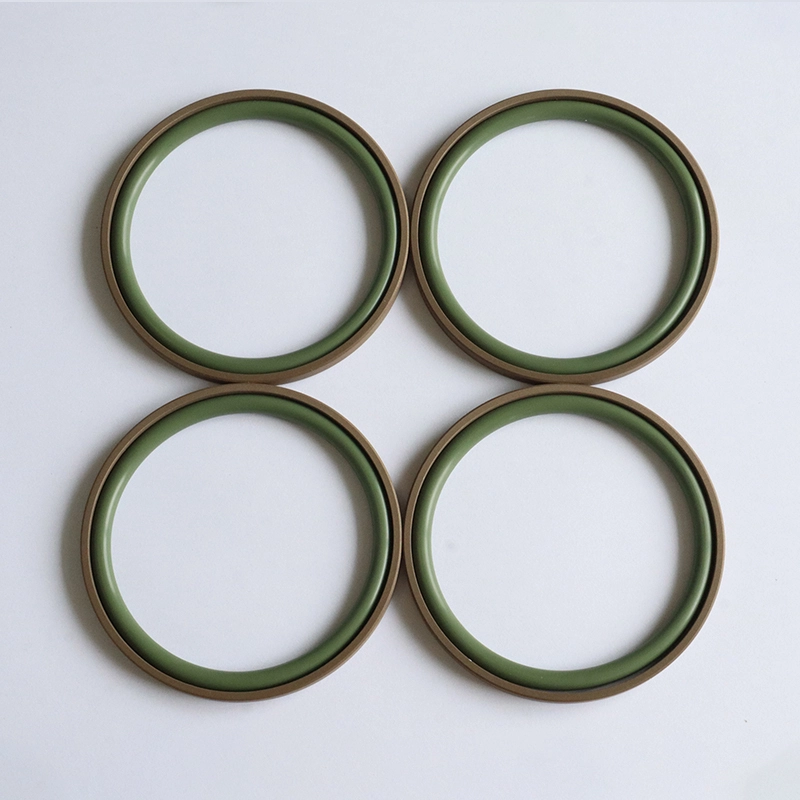

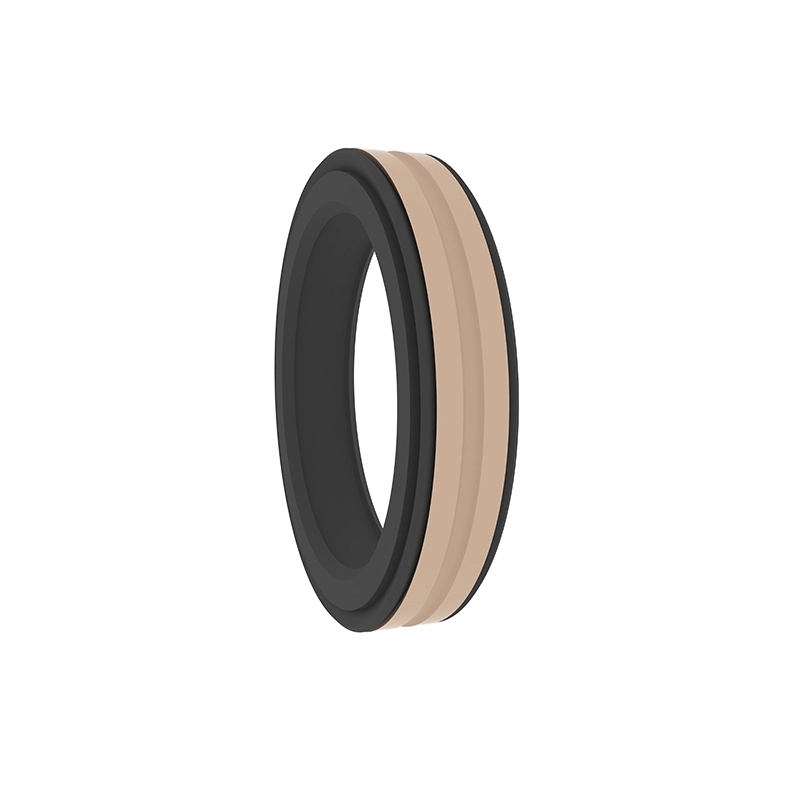

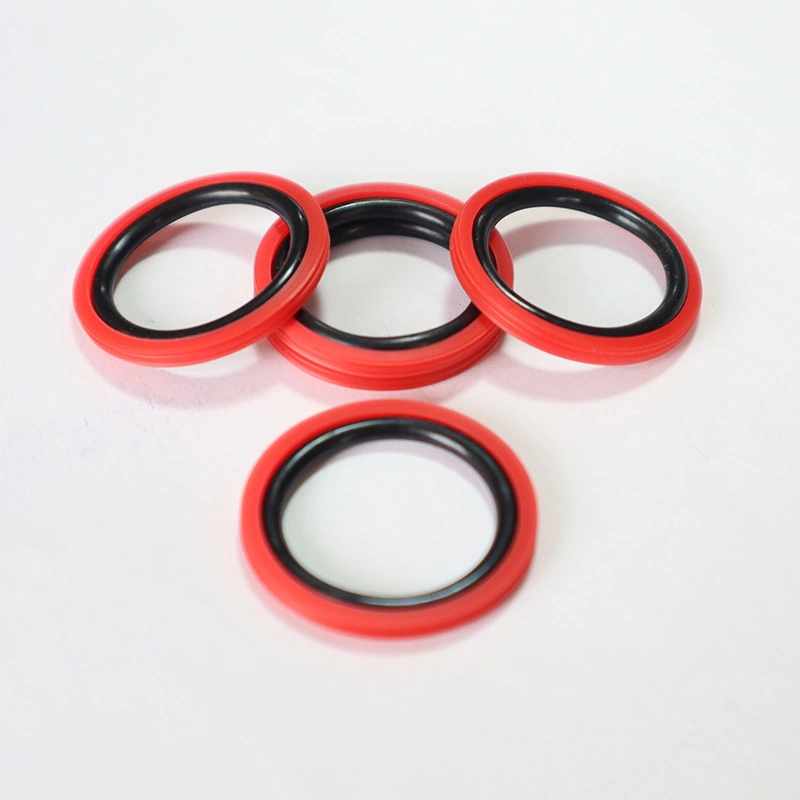

ஆர்.சி 61 மற்றும் ஆர்.சி 62 ஆகியவை நிரப்பப்பட்ட பி.டி.எஃப்.இ செவ்வக சீல் மோதிரம் மற்றும் ஓ-வடிவ ரப்பர் வளையத்தால் ஆனவை, இது ஹைட்ராலிக் பரஸ்பர இயக்க இருதரப்பு அழுத்தம் முத்திரைக்கு ஏற்றது. RC61-B நிரப்பப்பட்ட PTFE படி படிந்த சீல் வளையம் மற்றும் ஒரு வடிவ ரப்பர் வளையத்தால் ஆனது, இது ஹைட்ராலிக் பரஸ்பர இயக்க இயக்கத்திற்கு ஏற்றது. RC62-B என்பது ஒரு கனரக தலைகீழ் படி முத்திரையாகும், இது ஒரு திசை அழுத்த முத்திரையை சீல் செய்வதற்கு ஏற்றது. ஓ-ரிங் ரேடியல் சக்தியை வழங்குகிறது மற்றும் சீல் வளையத்தின் உடைகளுக்கு ஈடுசெய்கிறது. இது பொதுவாக கனமான ஹைட்ராலிக் கருவிகளுக்கு வழிகாட்டி வளையத்துடன் இணைந்து பயன்படுத்தப்படுகிறது. 30 மிமீ க்கும் குறைவான விட்டம் கொண்ட சிலிண்டர்களுக்கு பிளவு (திறந்த) பள்ளங்கள் பயன்படுத்தப்பட வேண்டும். அம்சங்கள்:
1. குறைந்த உராய்வு, சிறிய தொடக்க எதிர்ப்பு, மென்மையான இயக்கம், சமமான மாறும் மற்றும் நிலையான உராய்வு, ஊர்ந்து செல்வது இல்லை;
2. அழுத்தம் மற்றும் கடுமையான நிலைமைகளின் கீழ் மிக உயர் அழுத்த நிலைத்தன்மை;
3. நீண்ட ஆயுள், எண்ணெய் இல்லாத உயவு முத்திரைகளுக்கு பயன்படுத்தலாம்;
4. நீர் போன்ற குறைந்த பாகுத்தன்மை ஊடகங்களை சீல் செய்ய பயன்படுத்தலாம்;

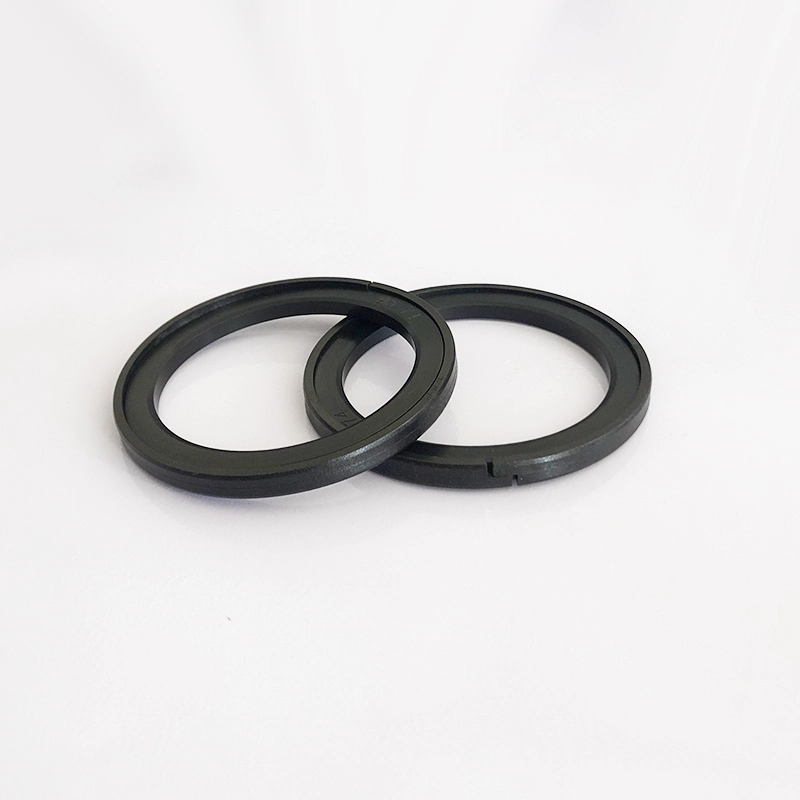

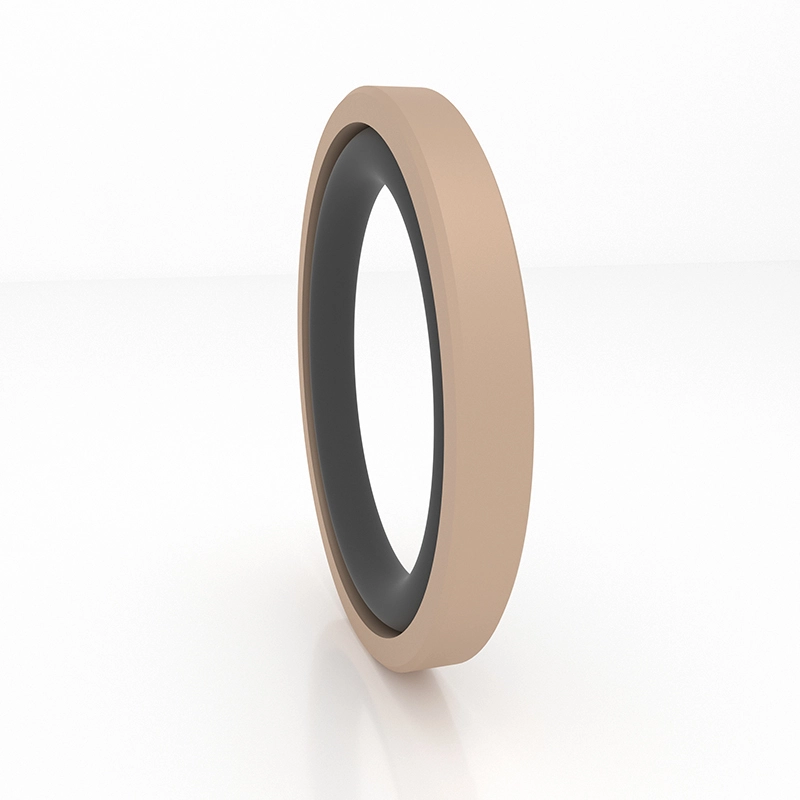

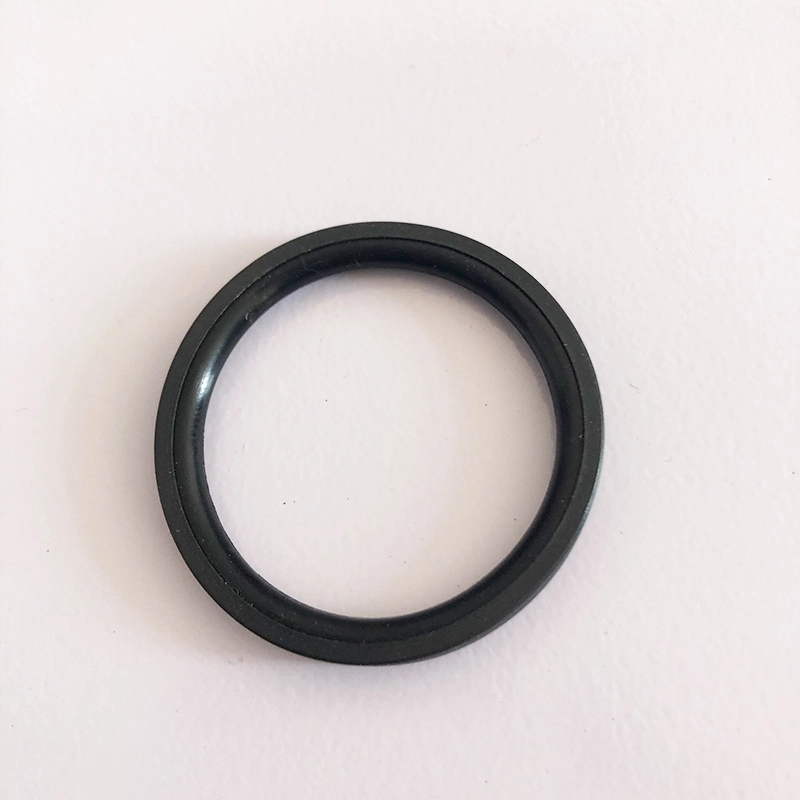

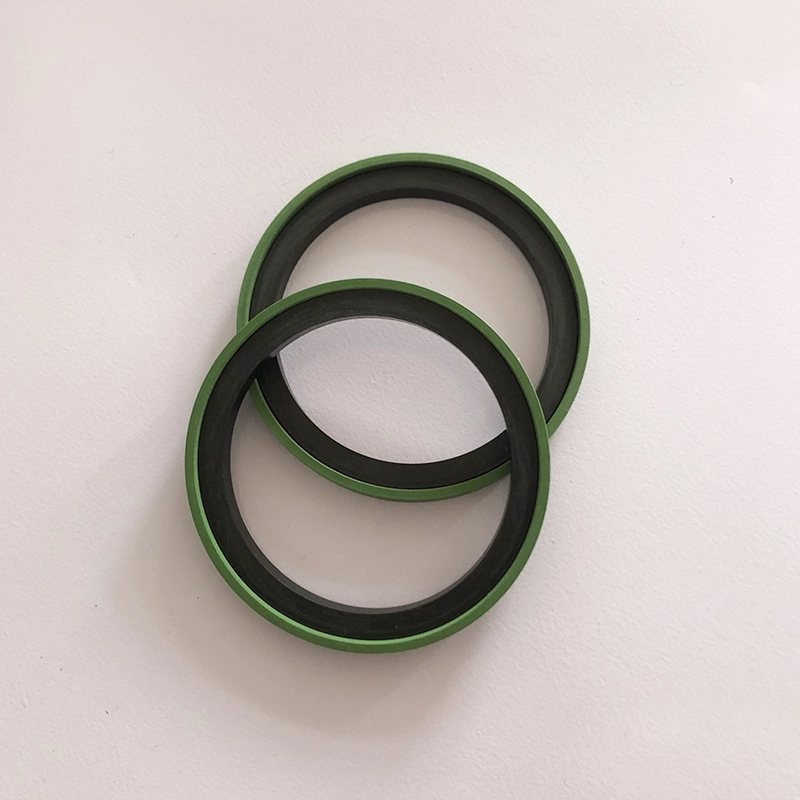

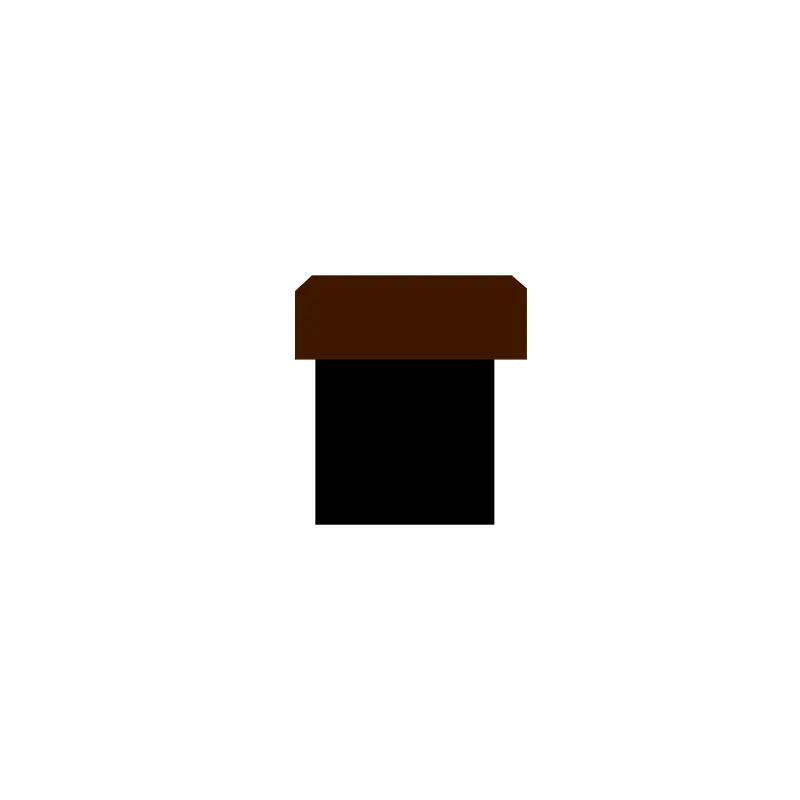

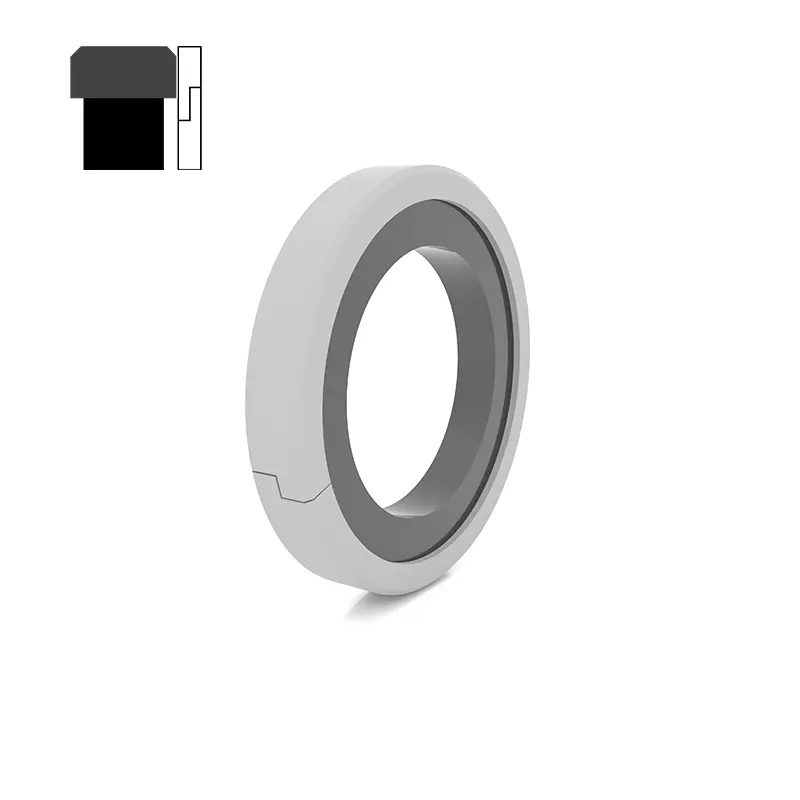

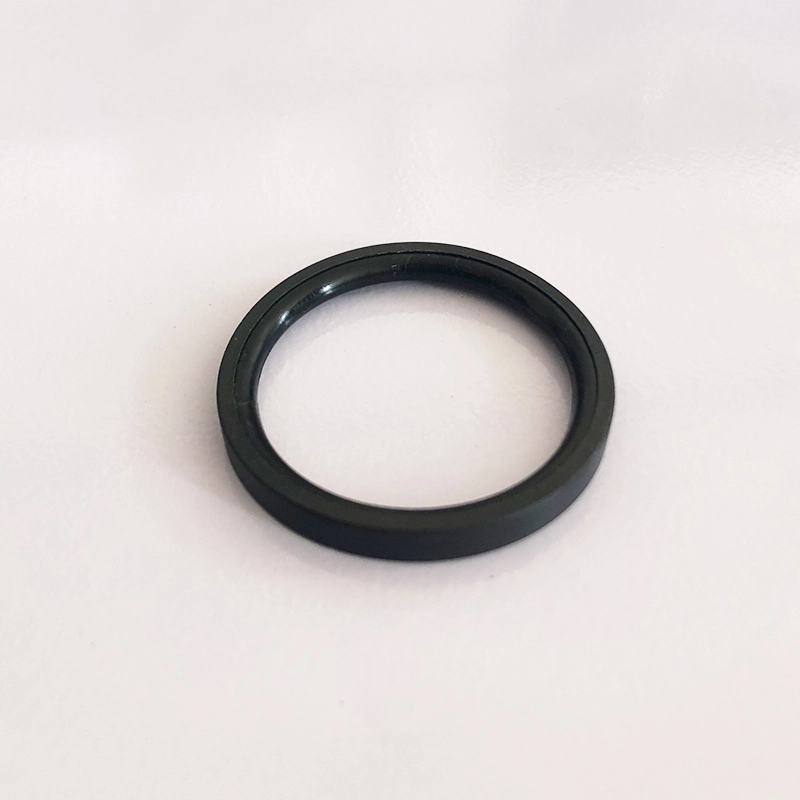

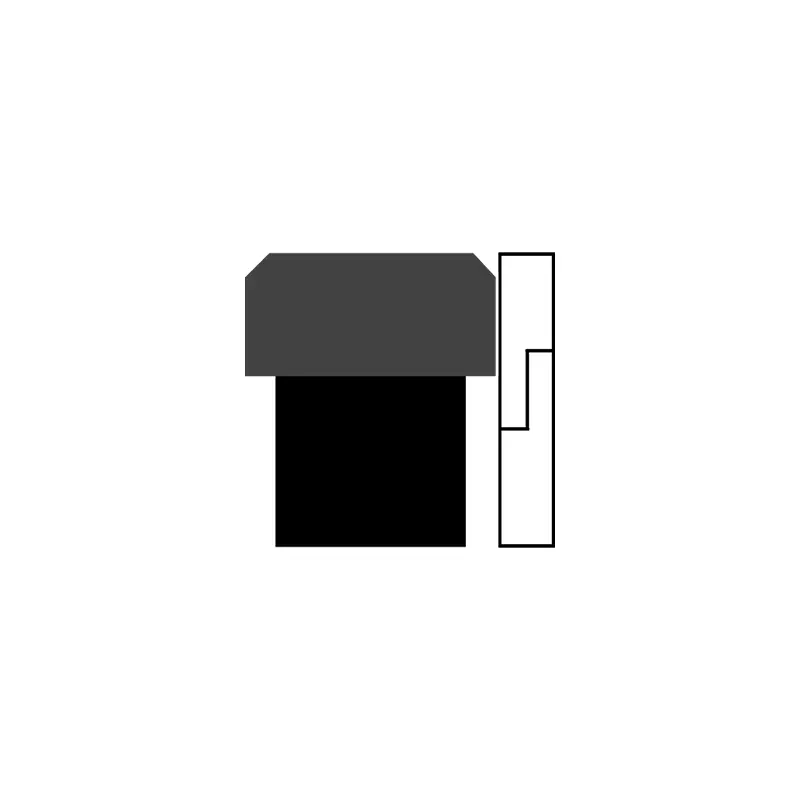

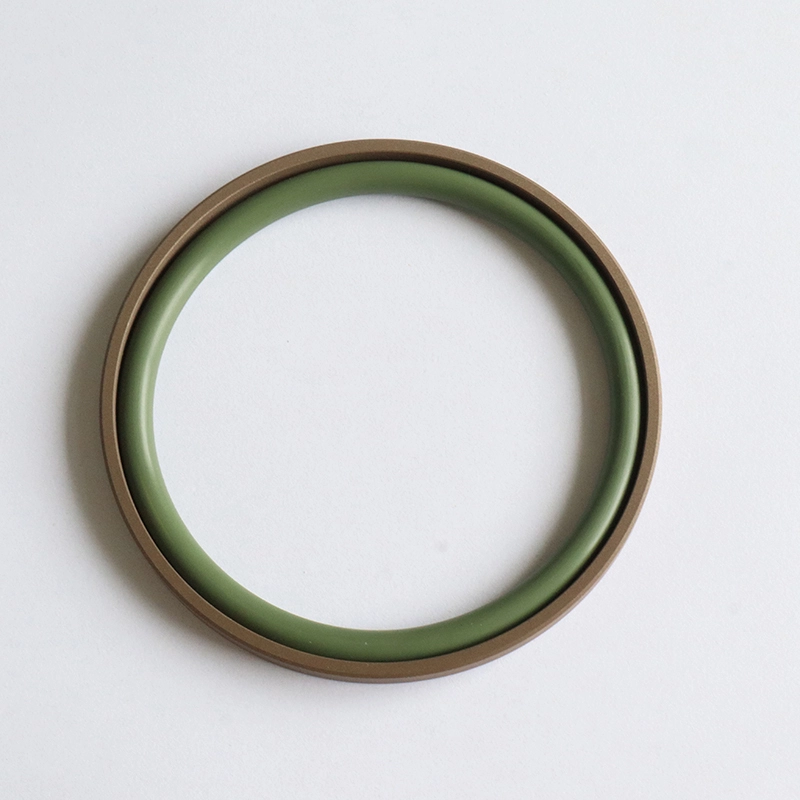

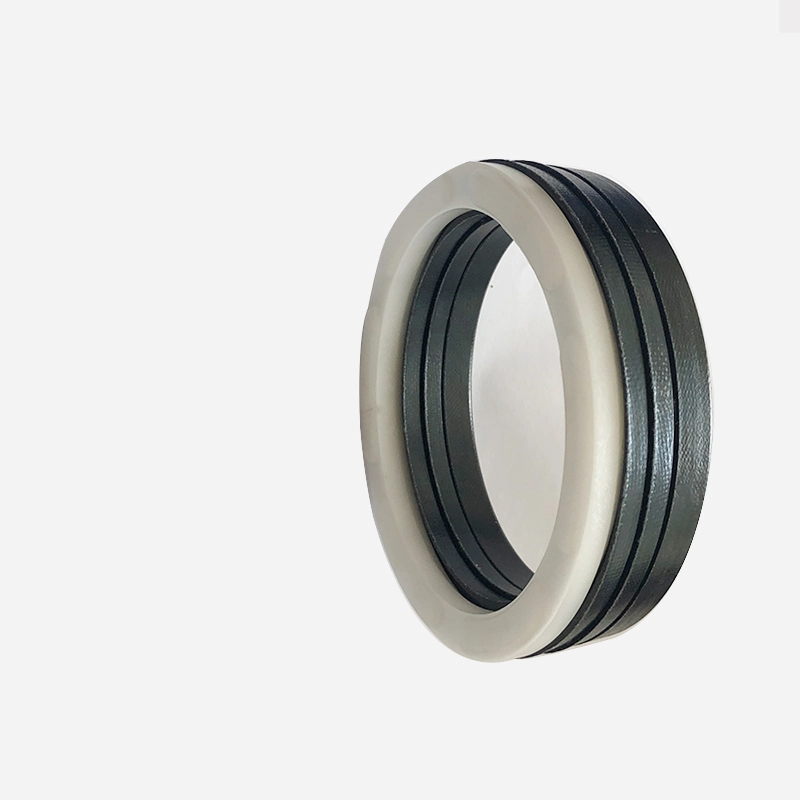

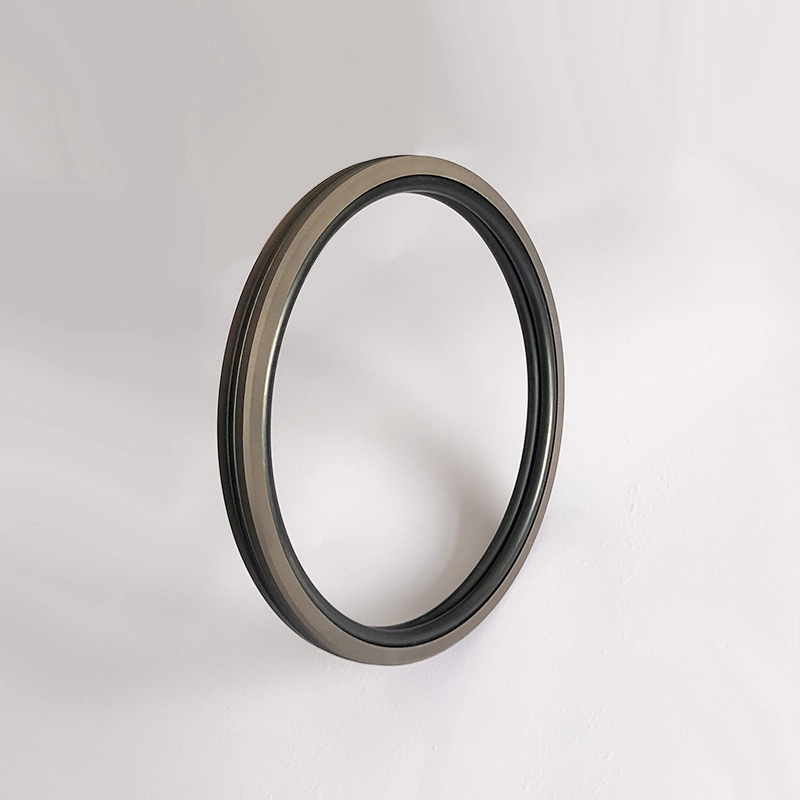

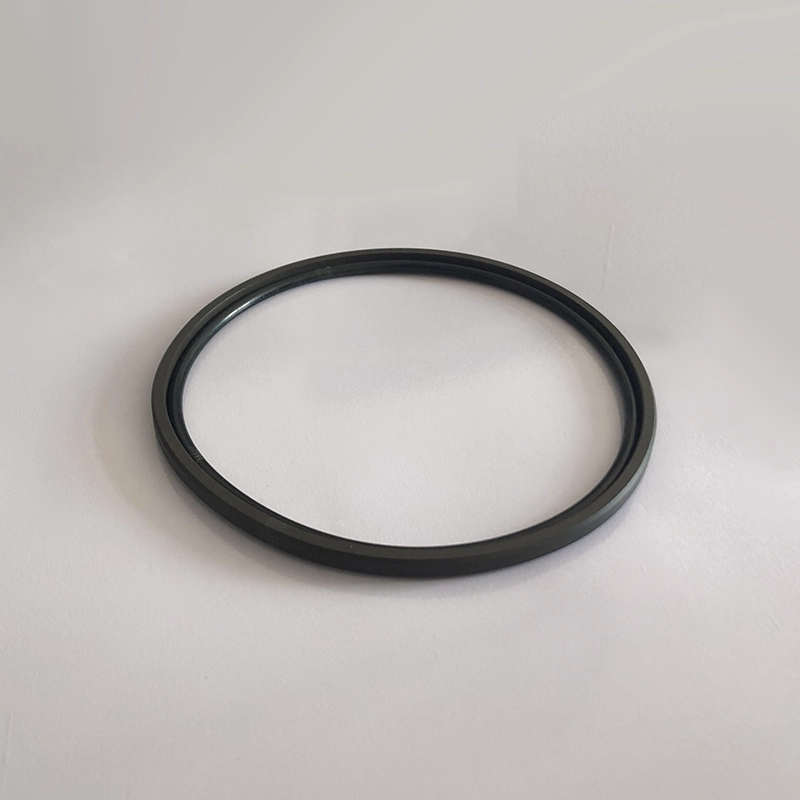

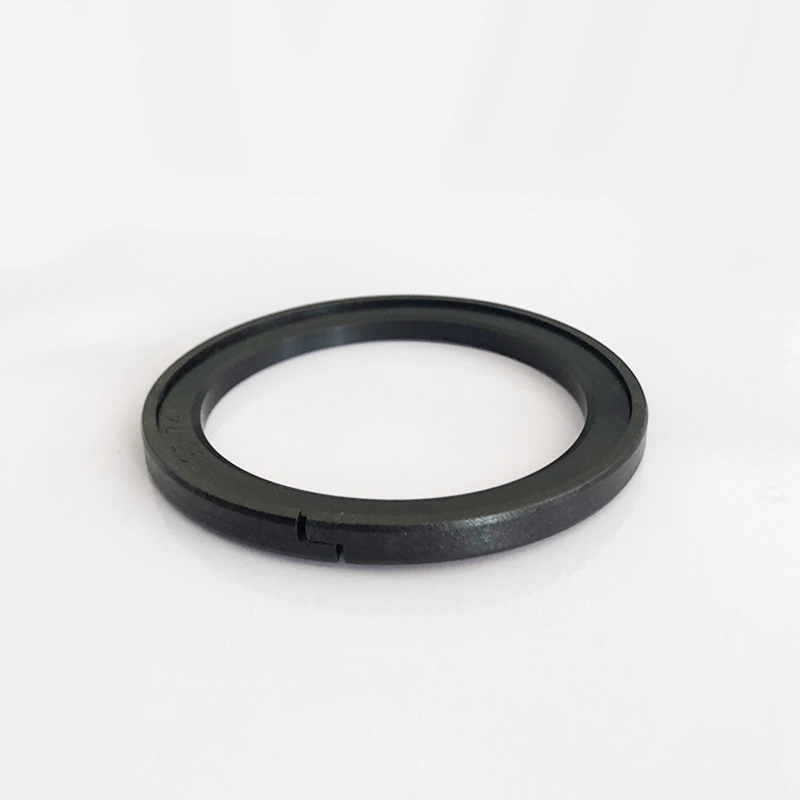

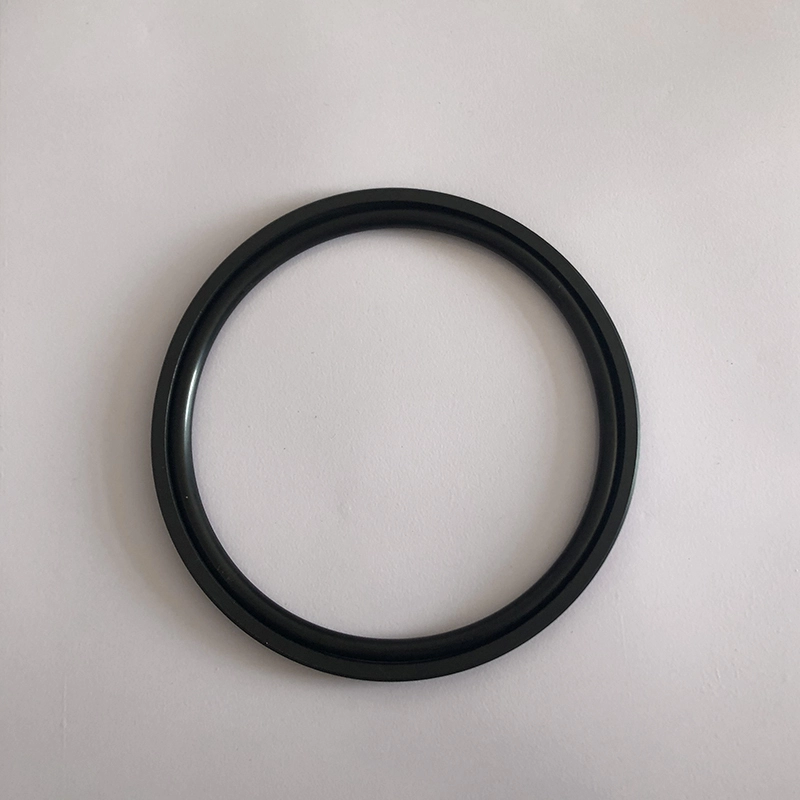

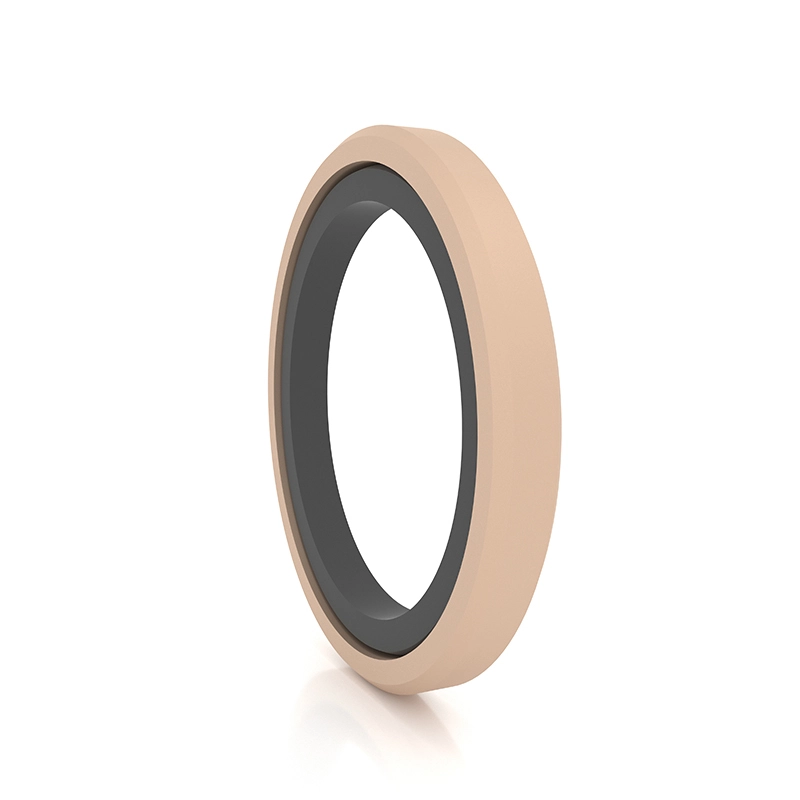

சரி என்பது ஒரு தெர்மோபிளாஸ்டிக் திறந்த சீல் வளையத்தால் ஆனது, சிறப்புப் பொருள் மற்றும் ஒரு செவ்வக ரப்பர் வளையத்தால் ஆனது, இது ஹைட்ராலிக் பரஸ்பர இயக்க இருதரப்பு அழுத்தம் சீல் செய்வதற்கு ஏற்றது. ரப்பர் வளையம் ரேடியல் சக்தியை வழங்குகிறது மற்றும் சீல் வளையத்தின் உடைகளுக்கு ஈடுசெய்கிறது. சீல் வளையம் ஒரு திறந்த கட்டமைப்பை ஏற்றுக்கொள்வதால், கிளைட் வளையத்திற்கு நிறுவப்பட வேண்டிய சிறப்பு கருவிகள் தேவை என்ற சிக்கல் தீர்க்கப்படுகிறது. அம்சங்கள்:
1. குறைந்த உராய்வு, சிறிய தொடக்க எதிர்ப்பு, மென்மையான இயக்கம், ஊர்ந்து செல்வது இல்லை;
2. அழுத்தம் மற்றும் கடுமையான நிலைமைகளின் கீழ் மிக உயர் அழுத்த நிலைத்தன்மை;
3. எளிய மற்றும் வசதியான நிறுவல், சட்டசபை கருவிகள் தேவையில்லை;
4. நீர் போன்ற குறைந்த பாகுத்தன்மை ஊடகங்களை சீல் செய்ய பயன்படுத்தலாம்;
5. நல்ல வெளியேற்ற எதிர்ப்பு செயல்திறன், ஒரு பெரிய வெளியேற்ற இடைவெளியை அனுமதிக்கிறது.

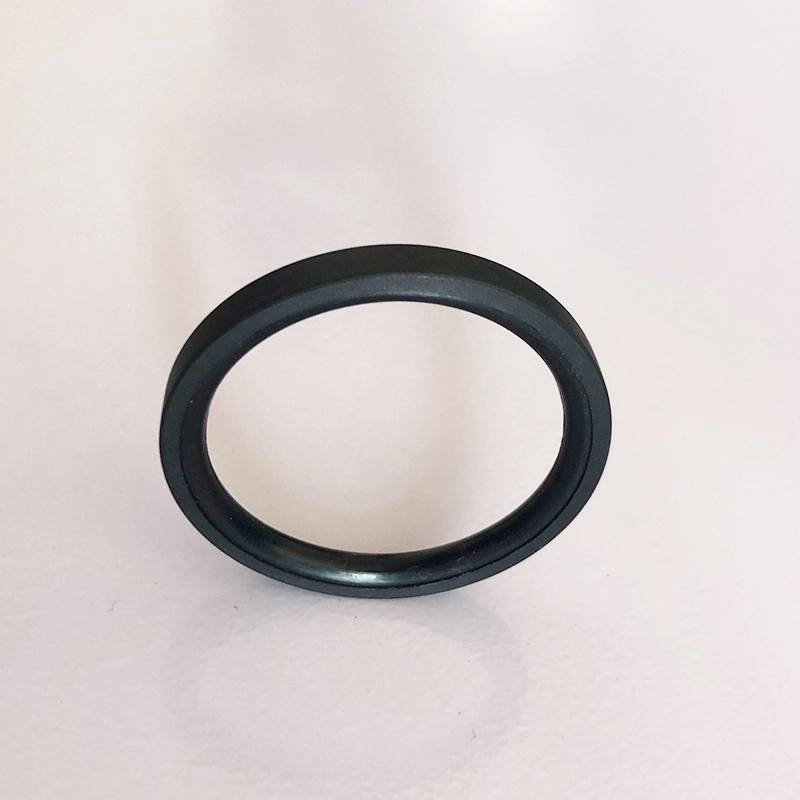

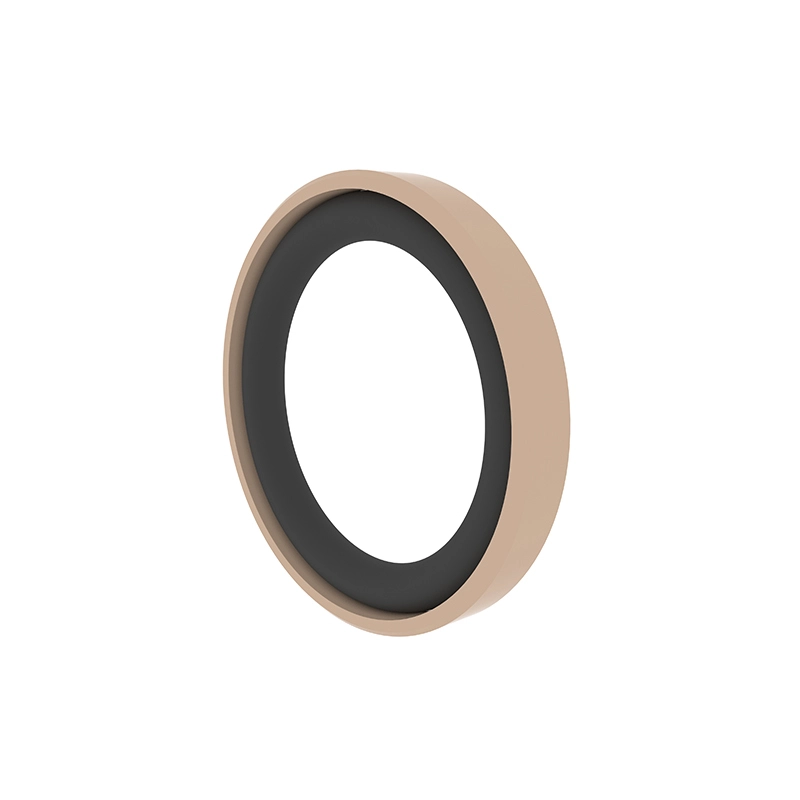

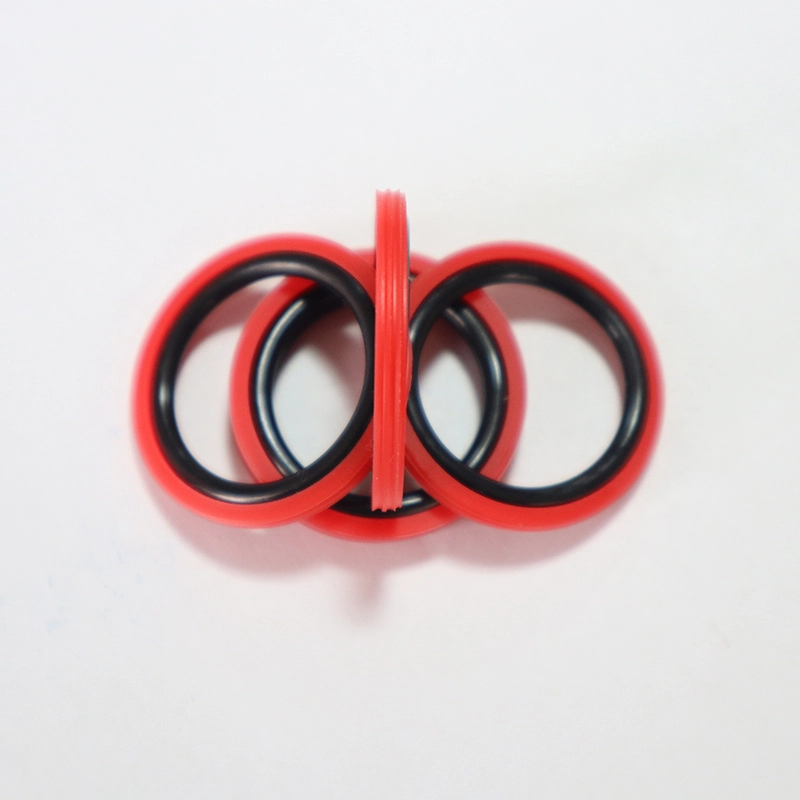

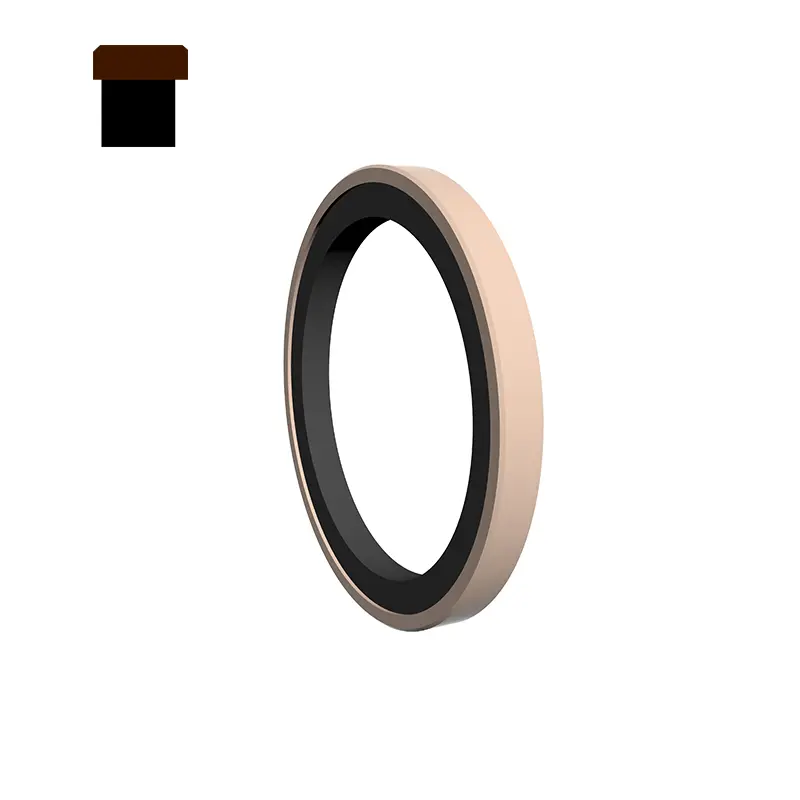

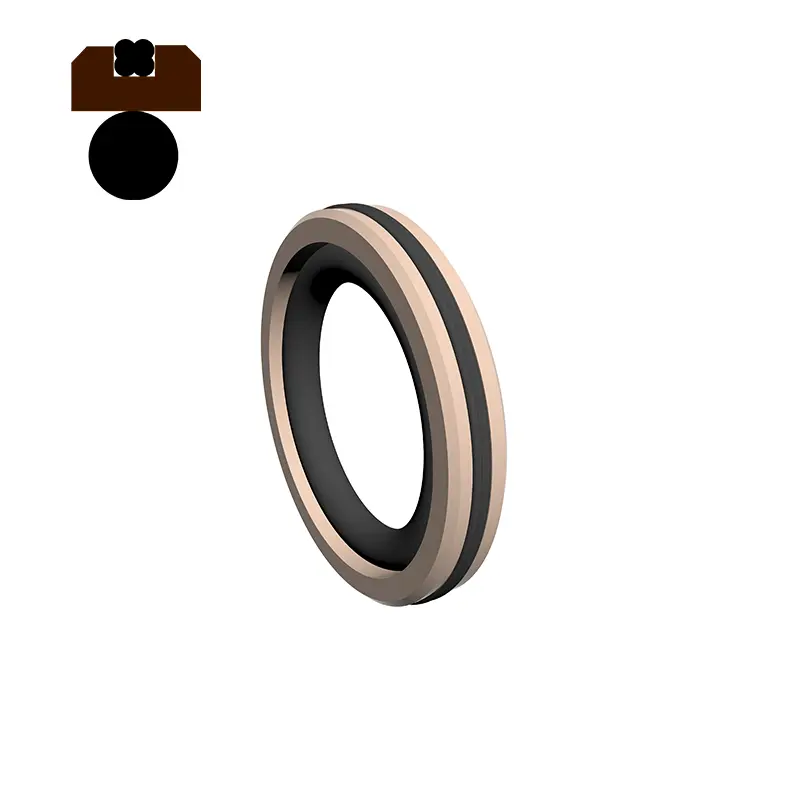

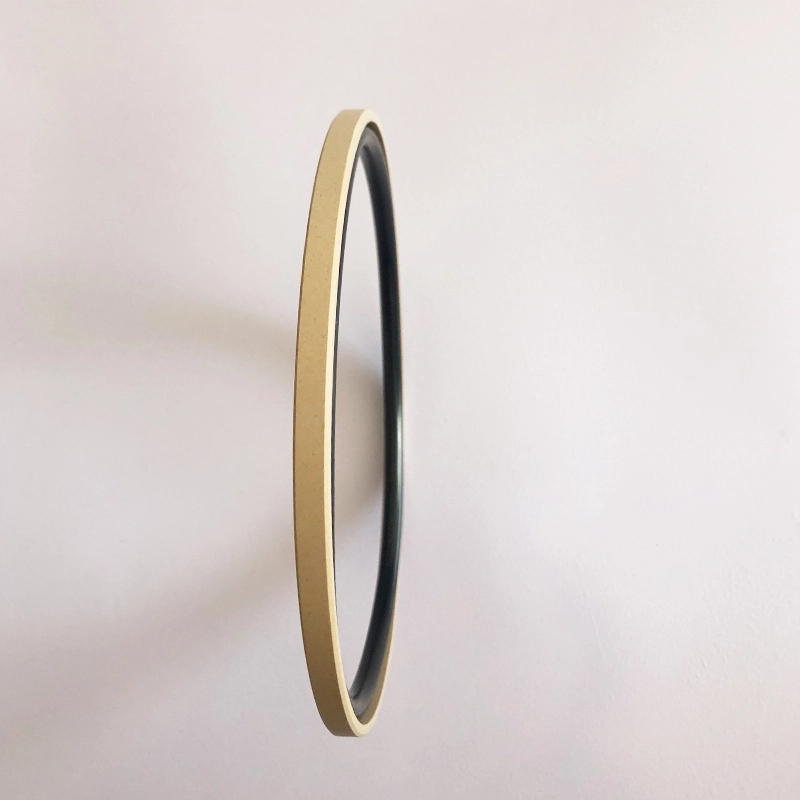

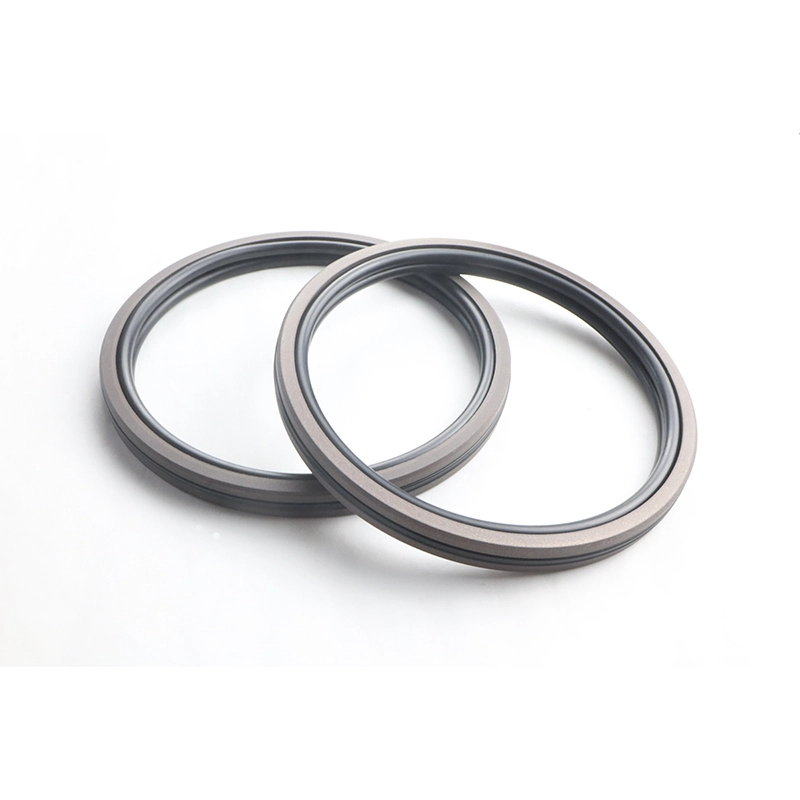

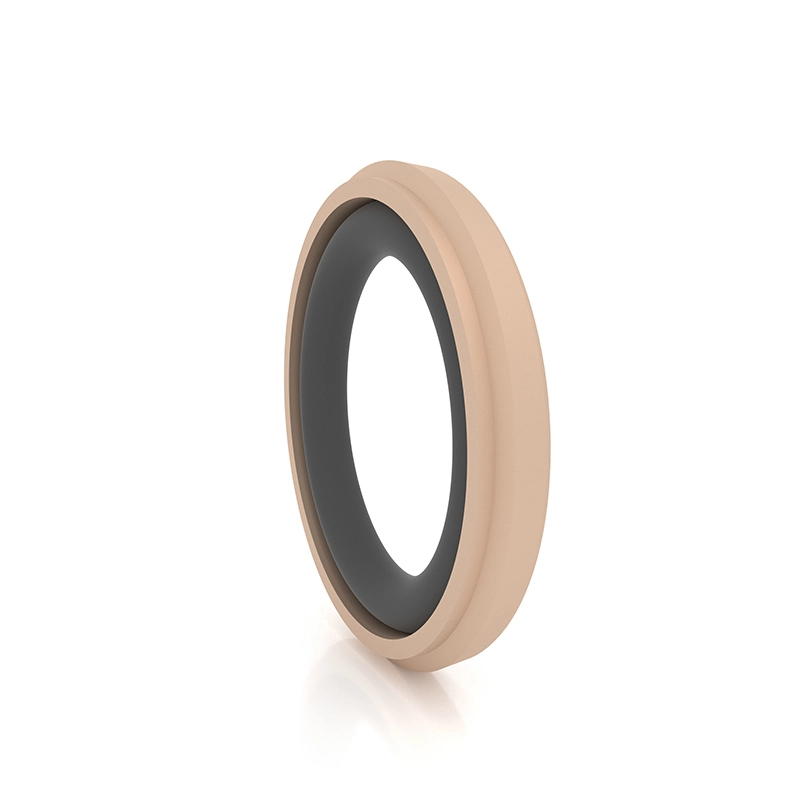

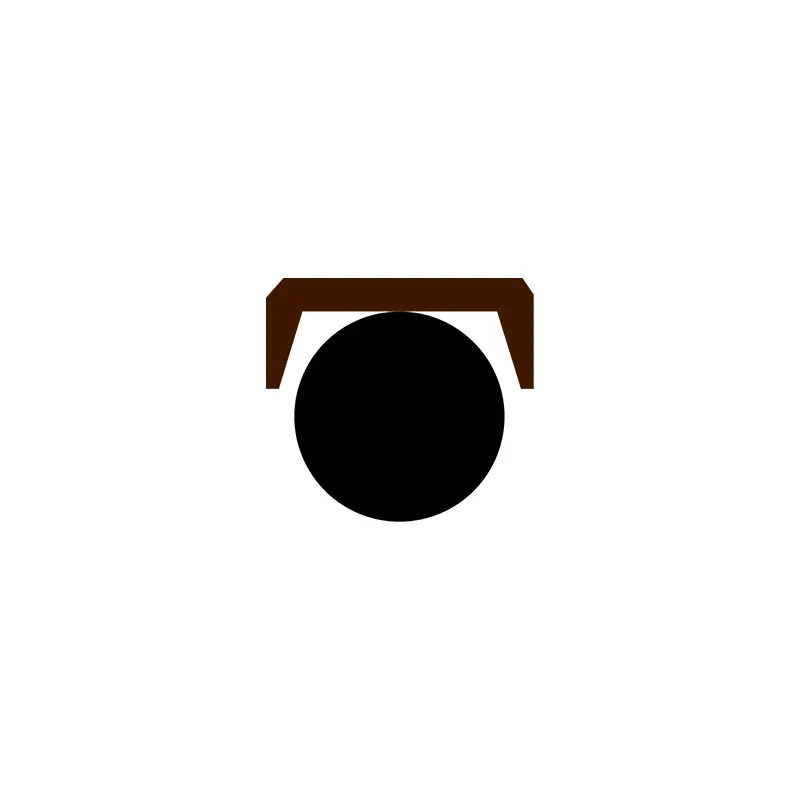

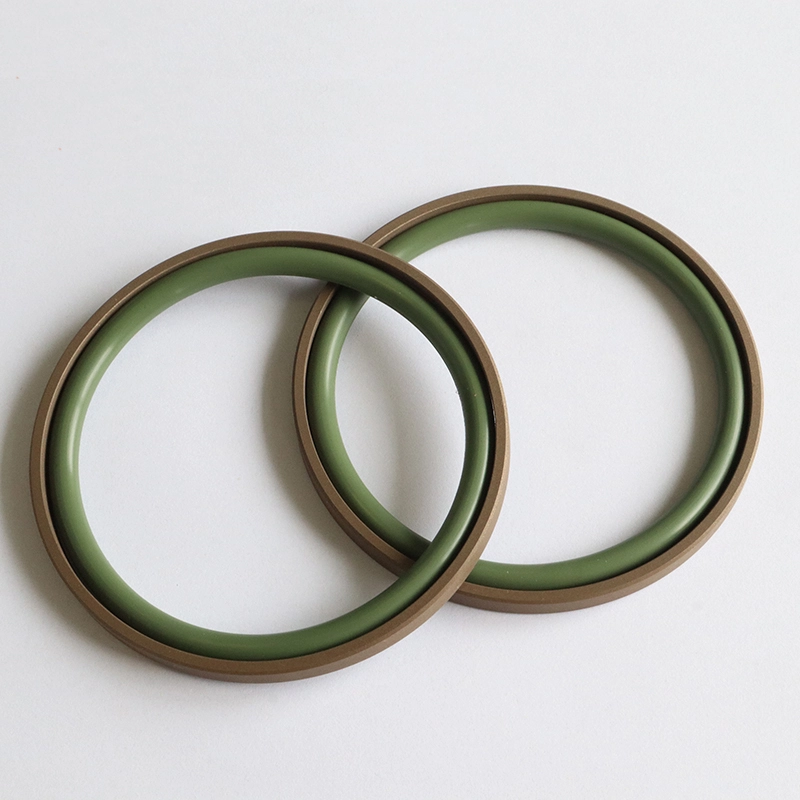

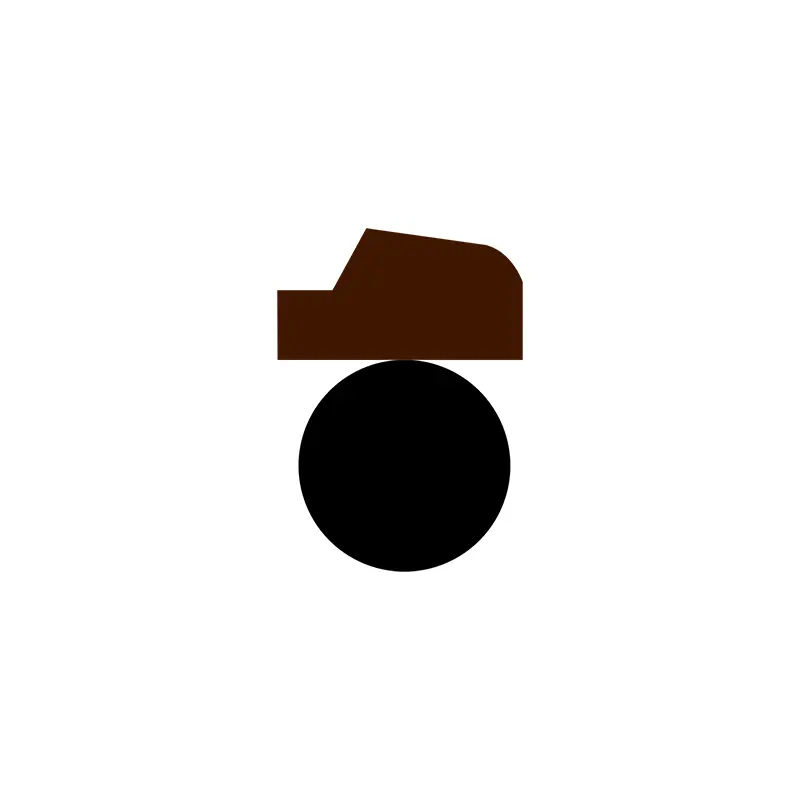

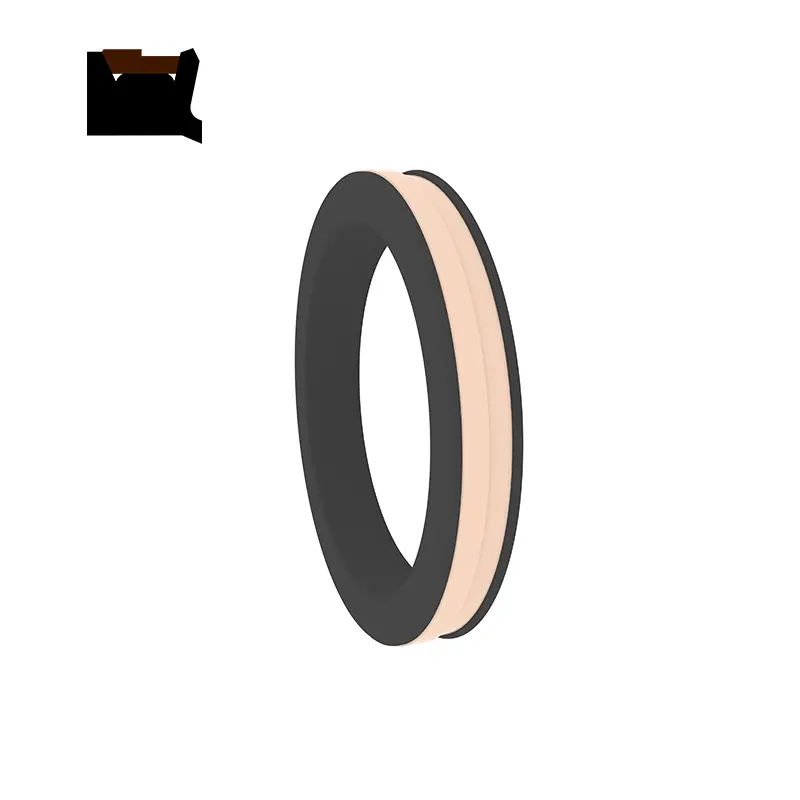

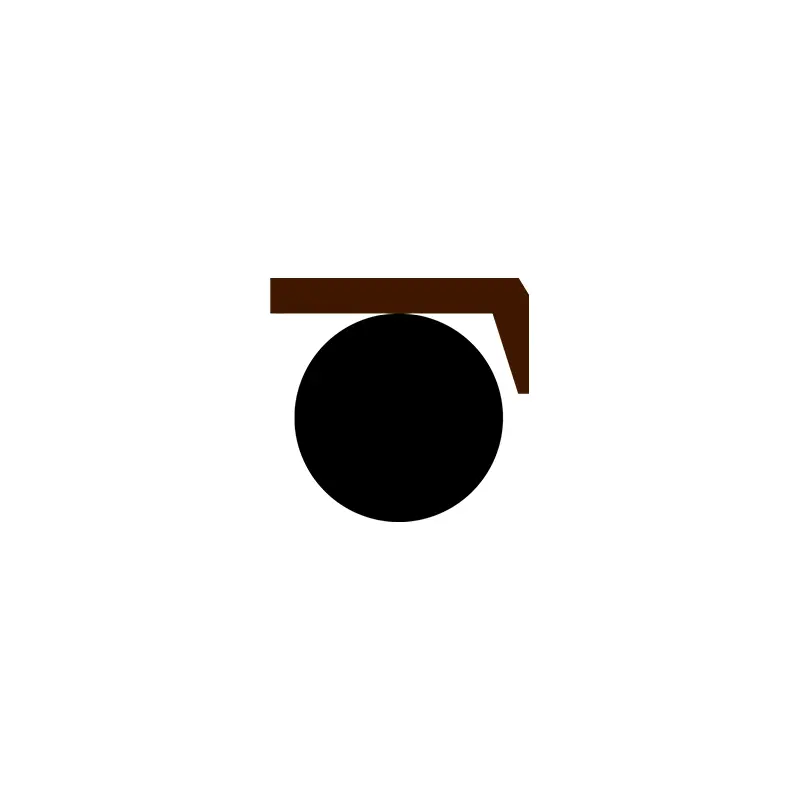

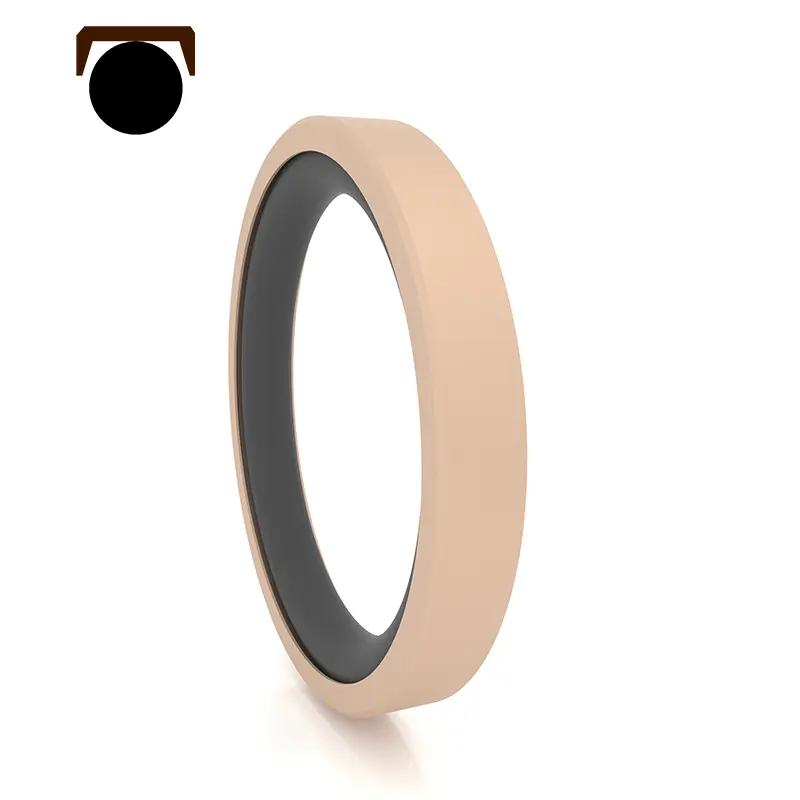

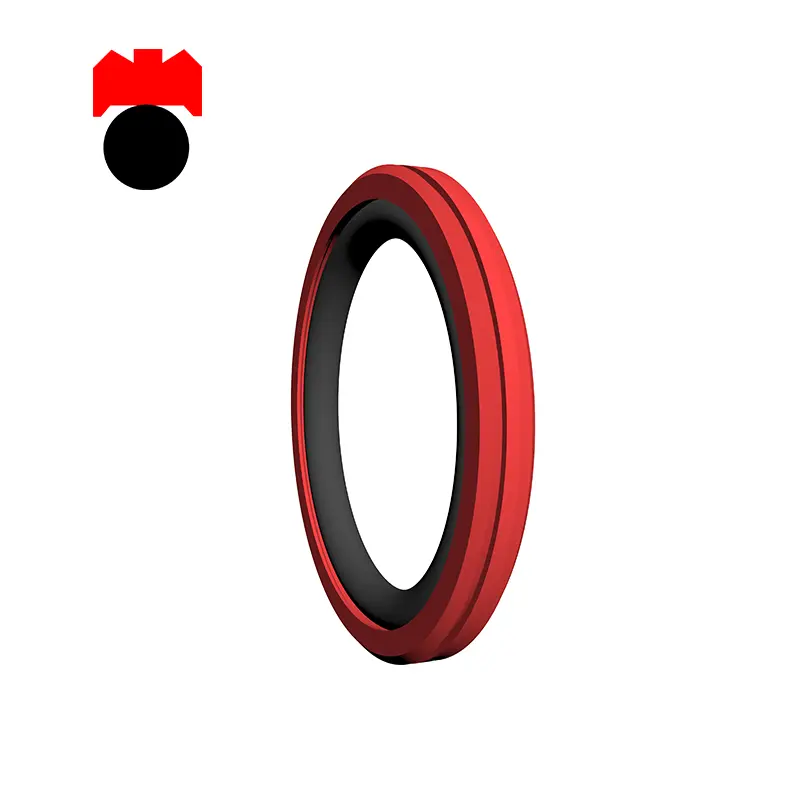

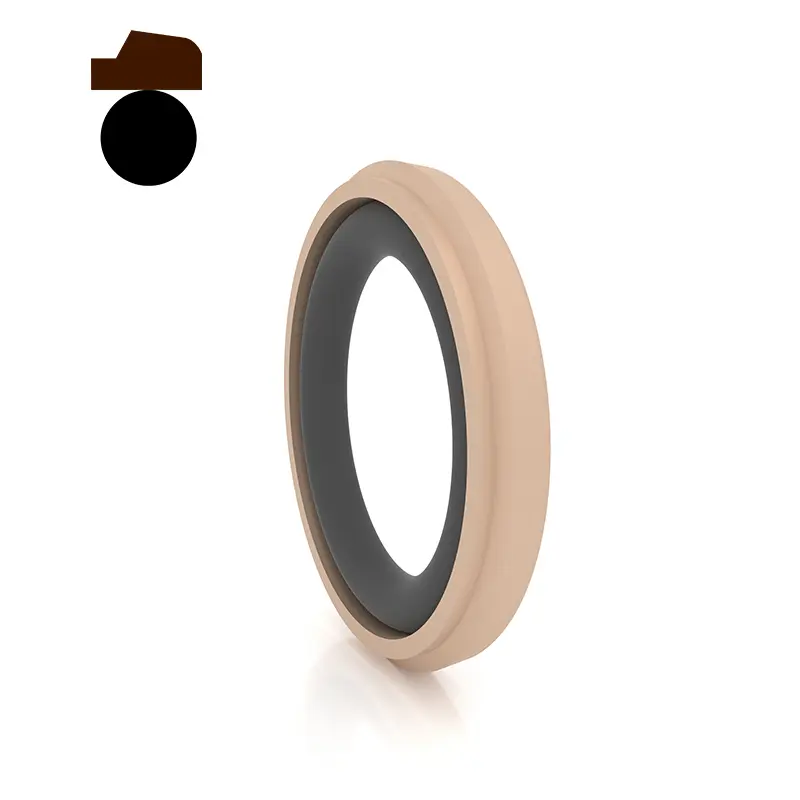

ஆர்.சி 63 ஒரு பி.டி.எஃப்.இ தொப்பி வடிவ சீல் மோதிரம் மற்றும் ஓ-வடிவ ரப்பர் வளையத்தால் ஆனது, இது ஹைட்ராலிக் மற்றும் நியூமேடிக் பரஸ்பர இயக்க இருதரப்பு அழுத்தம் முத்திரைக்கு ஏற்றது. ஓ-வடிவ வளையம் ரேடியல் சக்தியை வழங்குகிறது மற்றும் சீல் வளையத்தின் உடைகளுக்கு ஈடுசெய்கிறது. சீல் வளையம் ஒரு மெல்லிய உதடு வடிவமைப்பை ஏற்றுக்கொள்வதால், பின்தொடர்தல் இழப்பீட்டு திறன் நல்லது, எனவே சீல் செயல்திறன் நன்றாக உள்ளது, மேலும் இது ஜிபி 12350 ரிங் பள்ளத்தில் நிறுவப்படலாம். பிளவு (திறந்த) பள்ளங்கள் சிலிண்டர் விட்டம் 30 மி.மீ க்கும் குறைவாக பயன்படுத்தப்பட வேண்டும். அம்சங்கள்:
1. இதை ஹைட்ராலிக் மற்றும் நியூமேடிக் இரண்டிற்கும் பயன்படுத்தலாம், மேலும் இருதரப்பு அழுத்தம் சீல் செய்ய பயன்படுத்தலாம்;
2. குறைந்த உராய்வு, சிறிய தொடக்க எதிர்ப்பு, மென்மையான இயக்கம், சமமான மாறும் மற்றும் நிலையான உராய்வு, ஊர்ந்து செல்வது இல்லை;
3. நீண்ட ஆயுள், எண்ணெய் இல்லாத உயவு முத்திரைகளுக்கு பயன்படுத்தலாம்;
சிறிய கட்டமைப்பு இடம், எளிதான நிறுவல் மற்றும் பராமரிப்பு;

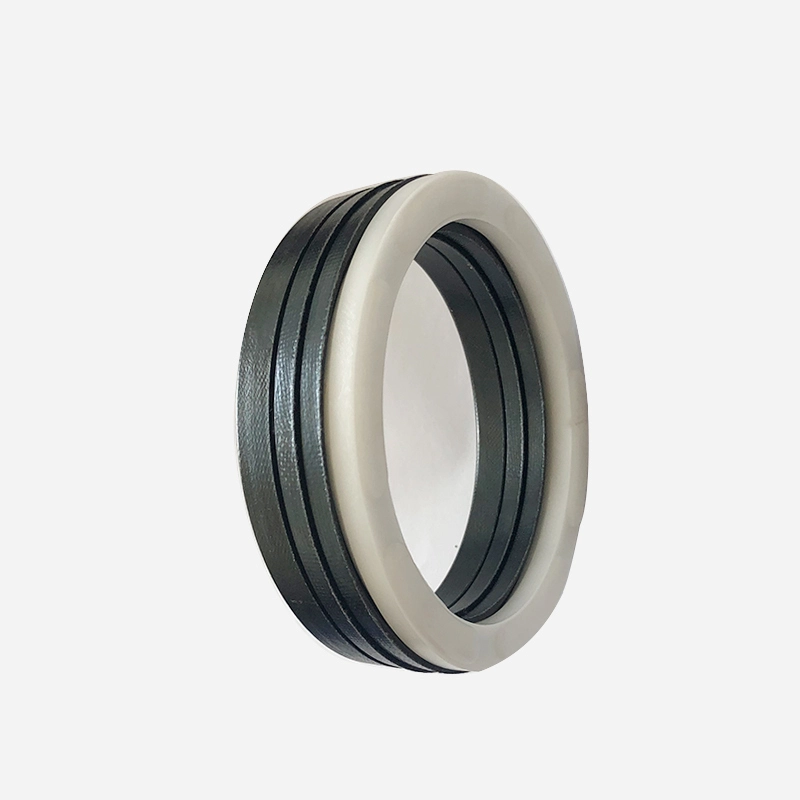

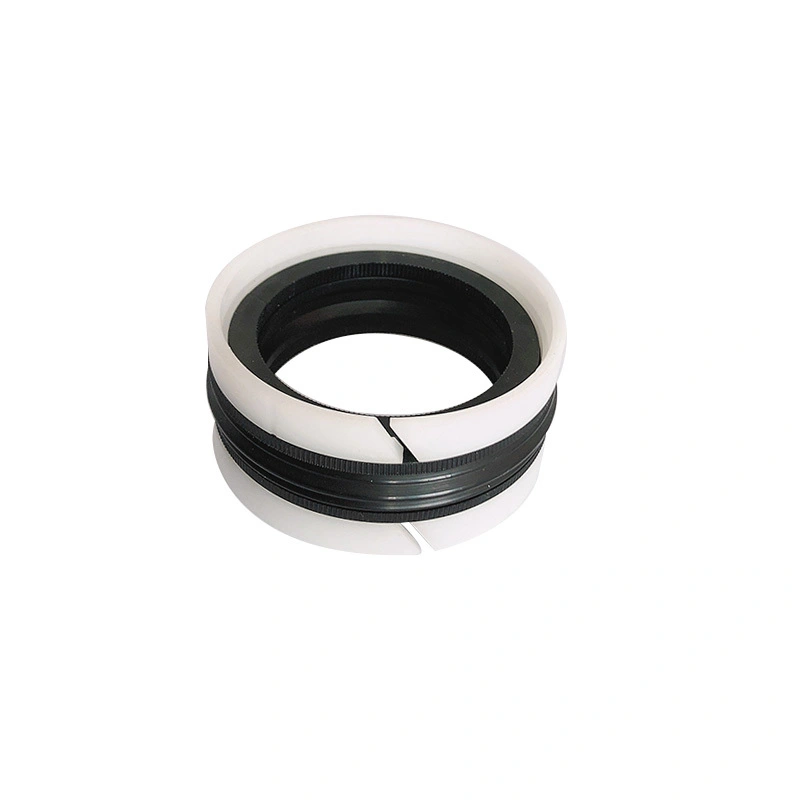

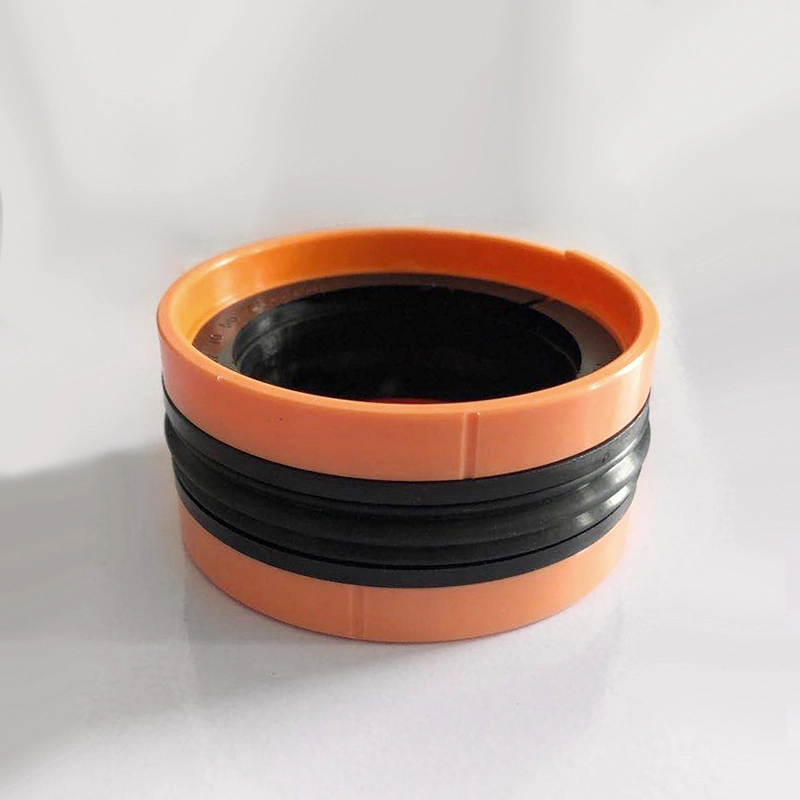

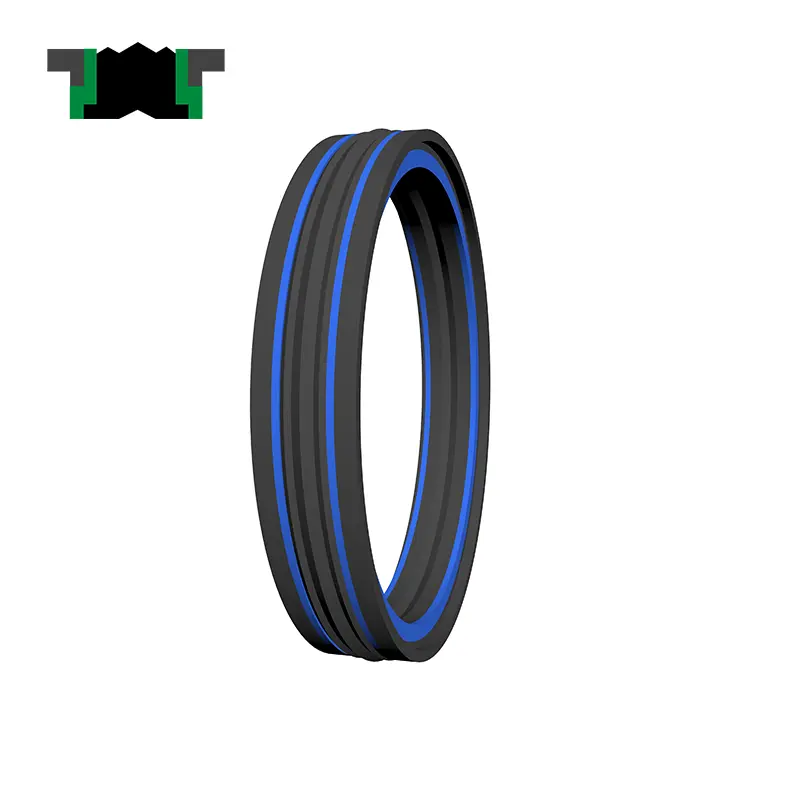

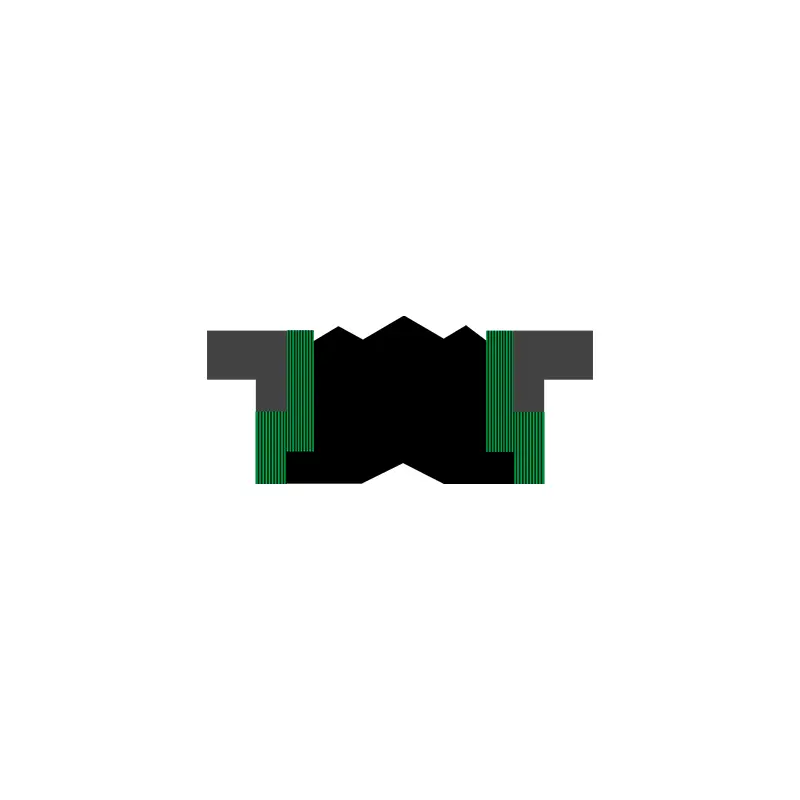

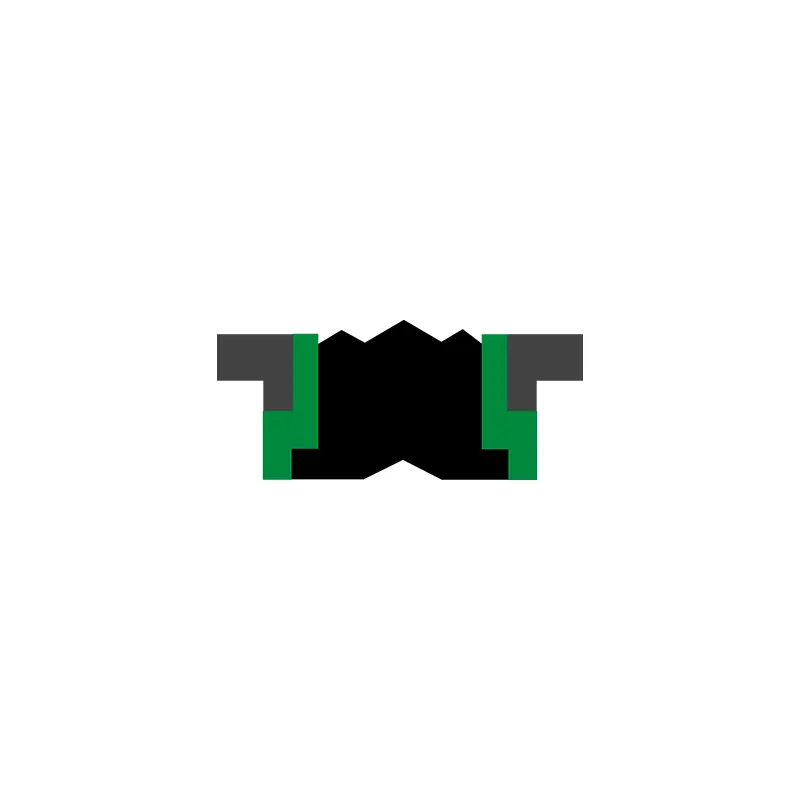

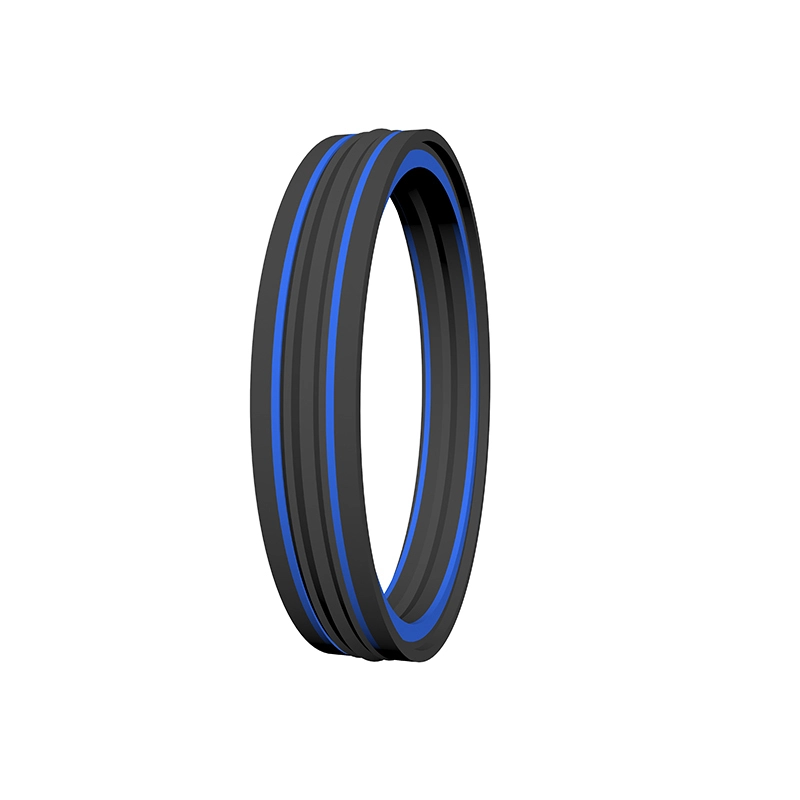

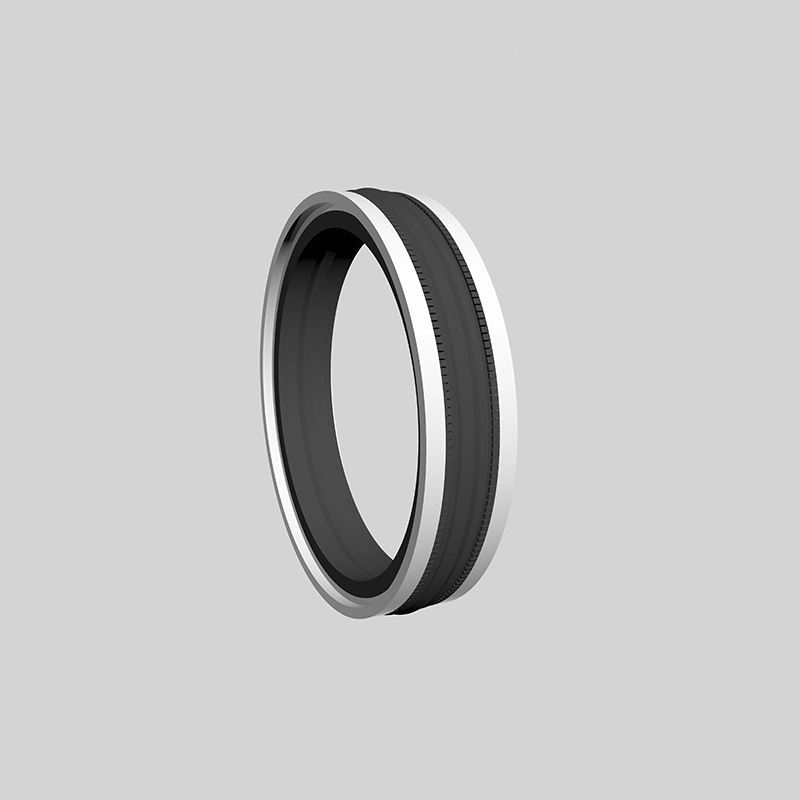

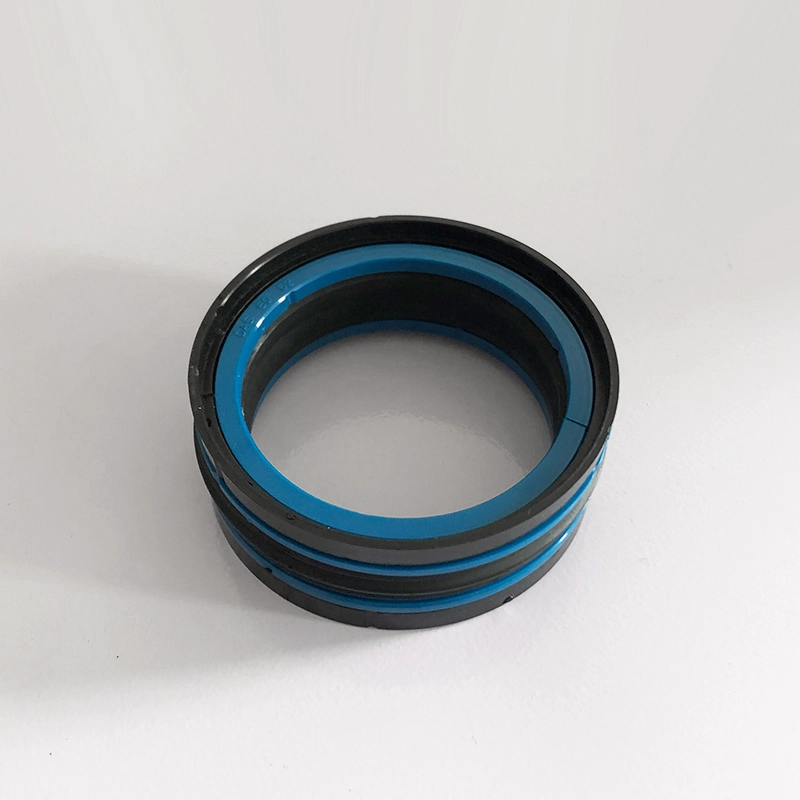

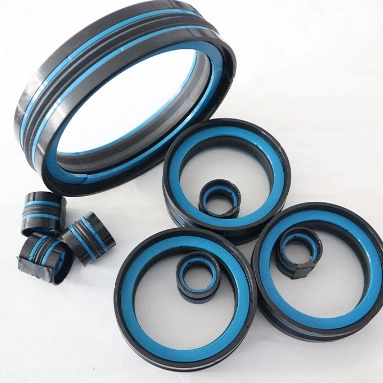

KDAS, TPM (சிறப்பு வடிவம்) என்பது ஒரு ரப்பர் சீல் உறுப்பு, இரண்டு தக்கவைப்பு மோதிரங்கள் மற்றும் இரண்டு வழிகாட்டி மோதிரங்களைக் கொண்ட ஐந்து-காம்பினேஷன் சுருக்க பிஸ்டன் சீல் சட்டசபை ஆகும். இருதரப்பு அழுத்தம் பிஸ்டன் சீல் செய்வதற்கு ஏற்றது. அம்சங்கள்:
1. நல்ல சீல், அதிக நம்பகத்தன்மை, சிறிய அமைப்பு;
2. ரேடியல் இடைவெளியில் பிழியப்படாது;
3. எளிய நிறுவல், ஒருங்கிணைந்த பிஸ்டன் நிறுவல்;
NBR சீல் உறுப்பின் சிறப்பு வடிவியல் வடிவம் நிறுவலின் போது பள்ளத்தில் முறுக்குவதைத் தடுக்கிறது.

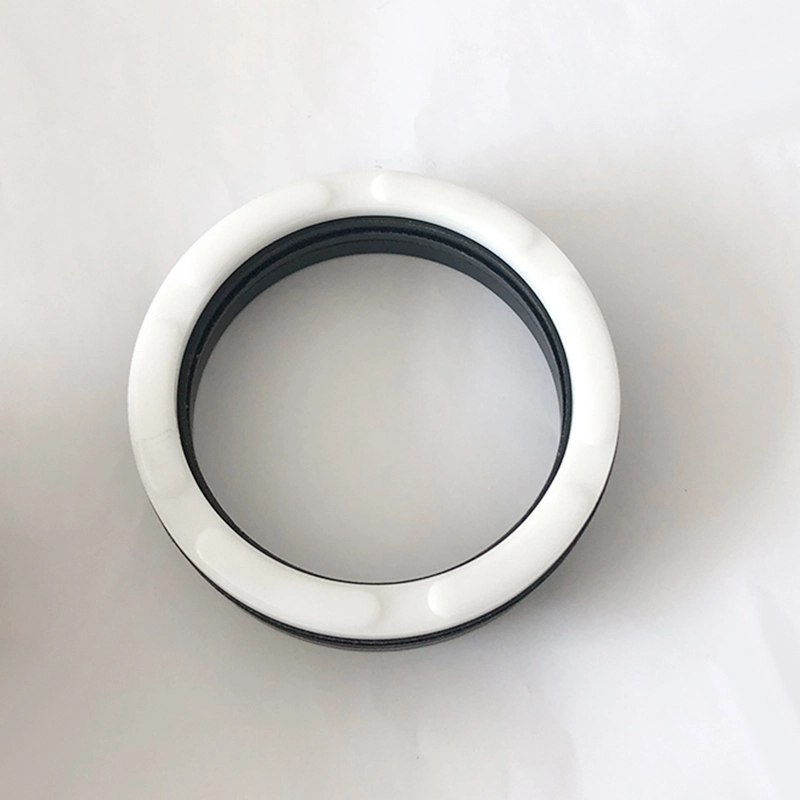

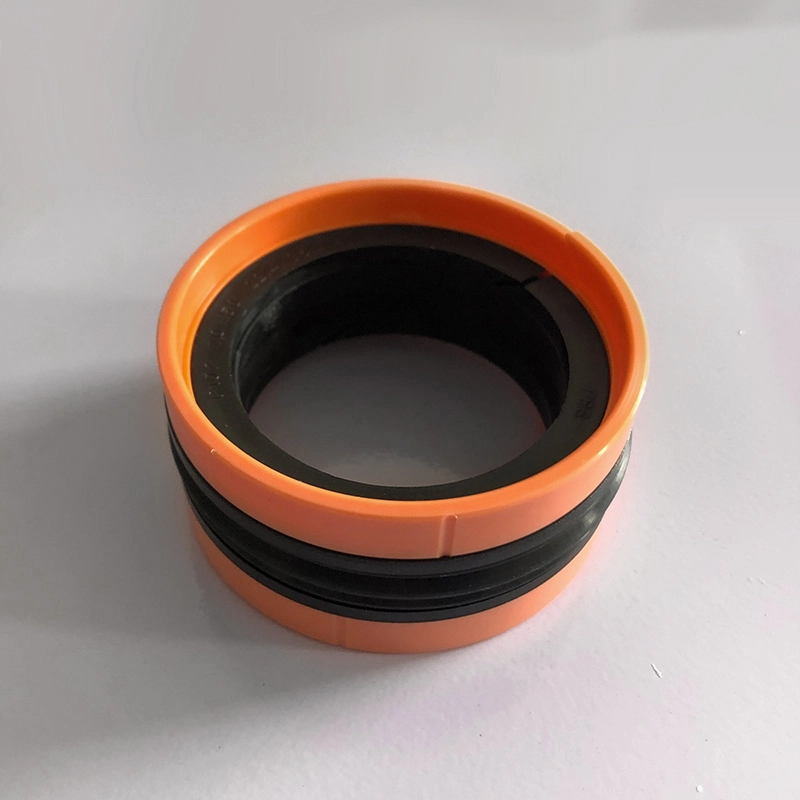

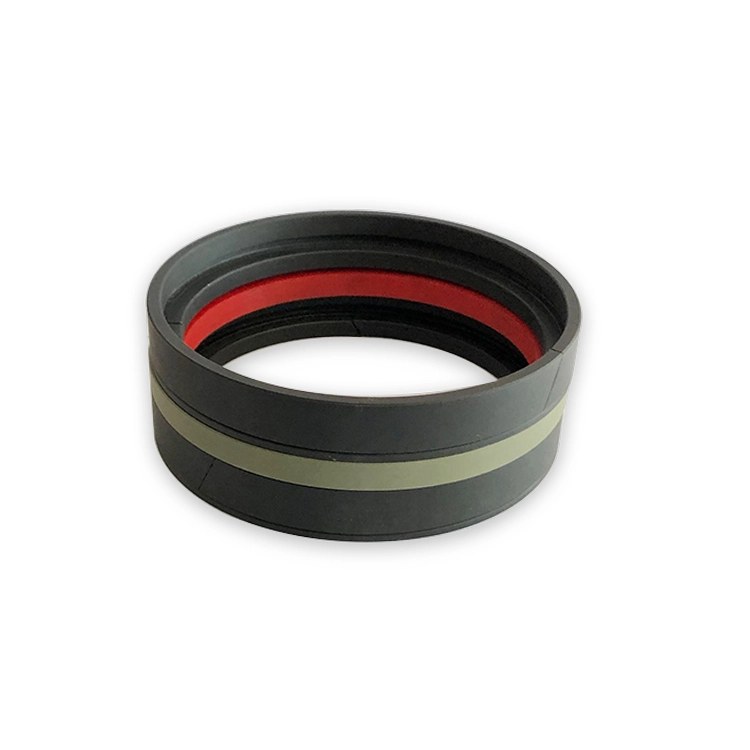

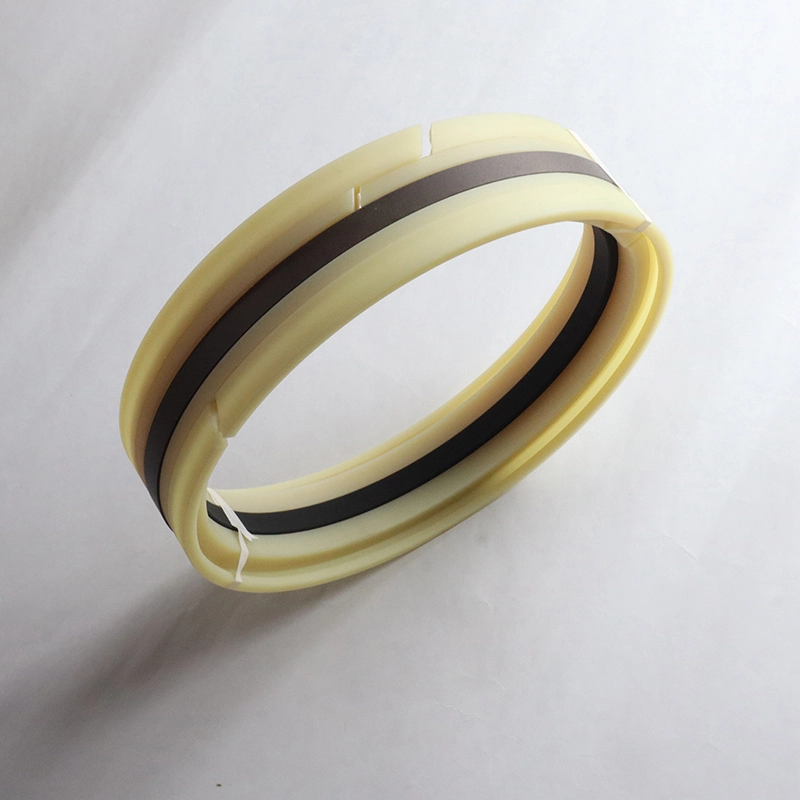

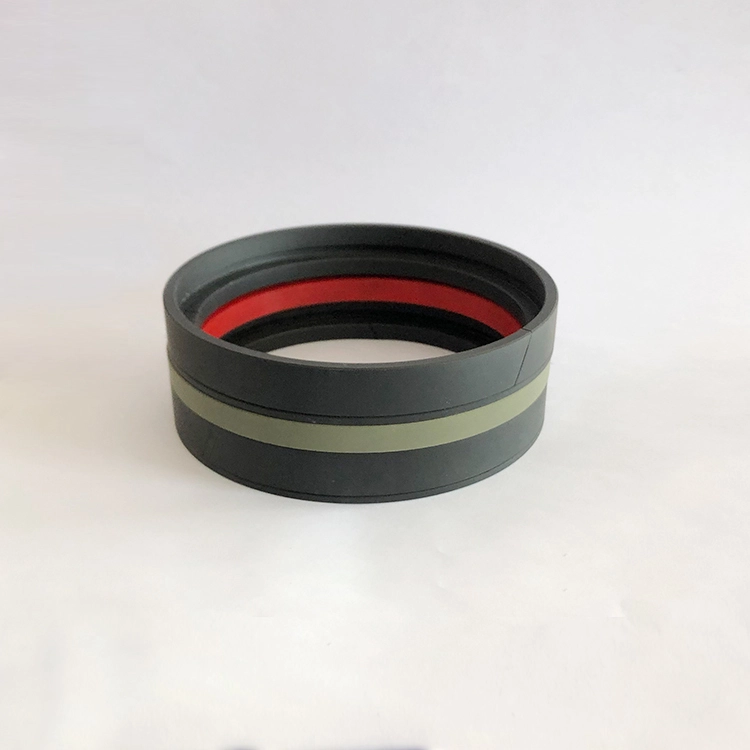

ஜி.டி.கே.கே இரண்டு வழிகாட்டி மோதிரங்கள், இரண்டு தக்கவைப்பு மோதிரங்கள், ஒரு மீள் ரப்பர் மோதிரம் மற்றும் ஒரு சீல் மோதிரம் ஆகியவற்றைக் கொண்டுள்ளது. வழிகாட்டி வளையம் ஒரு நிலைப்படுத்தல் மற்றும் வழிகாட்டும் பாத்திரத்தை வகிக்கிறது. தக்கவைக்கும் வளையம் ஒரு துணை மற்றும் பொருத்துதல் பாத்திரத்தை வகிக்கிறது, மீள் ரப்பர் வளையம் மீள் சக்தியை வழங்குகிறது மற்றும் சீல் வளையத்தின் இழப்புக்கு ஈடுசெய்கிறது. சீல் மோதிரம் எண்ணெய் சிலிண்டரின் உள் துளையுடன் ஒத்துழைக்கிறது, இது ஒரு சீல் விளைவை உருவாக்குகிறது, இது எண்ணெய் சிலிண்டர் பிஸ்டனின் இருதரப்பு அழுத்தம் முத்திரைக்கு ஏற்றது. கடுமையான வேலை நிலைமைகளின் கீழ் கூட இது ஒரு நல்ல சீல் விளைவைக் கொண்டுள்ளது. அம்சங்கள்:
1. குறைந்த உராய்வு, சிறிய தொடக்க எதிர்ப்பு, மென்மையான இயக்கம், சமமான மாறும் மற்றும் நிலையான உராய்வு, ஊர்ந்து செல்வது இல்லை;
2. அழுத்தம் மற்றும் கடுமையான நிலைமைகளின் கீழ் மிக உயர் அழுத்த நிலைத்தன்மை;
3. உயர் வாழ்க்கை, மோசமான உயவு நிலைமைகளில் சீல் செய்ய பயன்படுத்தப்படலாம்;
4. நீர் போன்ற குறைந்த பாகுத்தன்மை ஊடகங்களை சீல் செய்ய பயன்படுத்தலாம்;
சிறந்த உயர் மற்றும் குறைந்த அழுத்த சீல் செயல்திறன்.

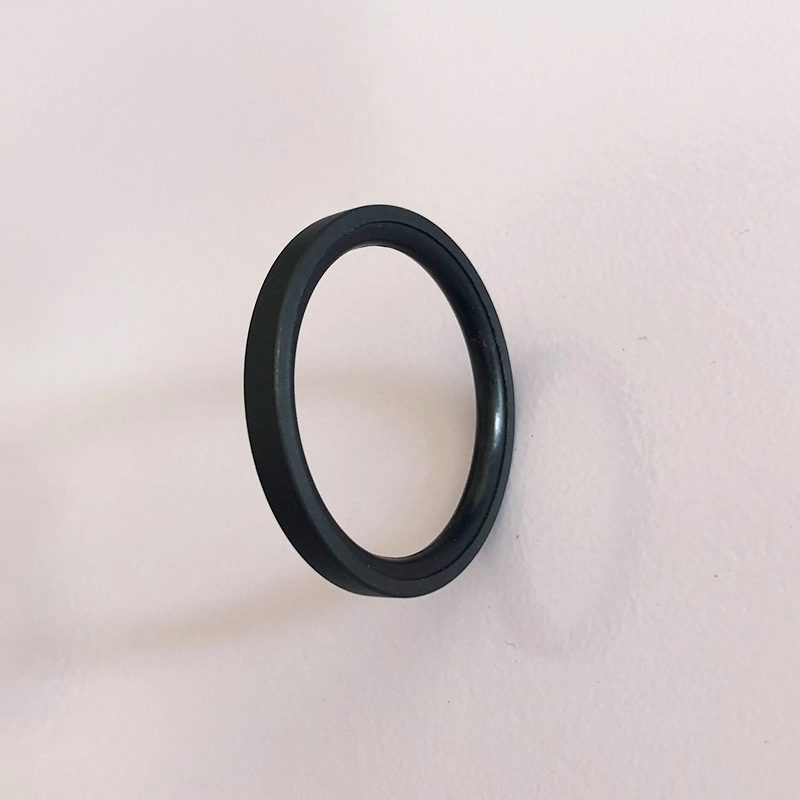

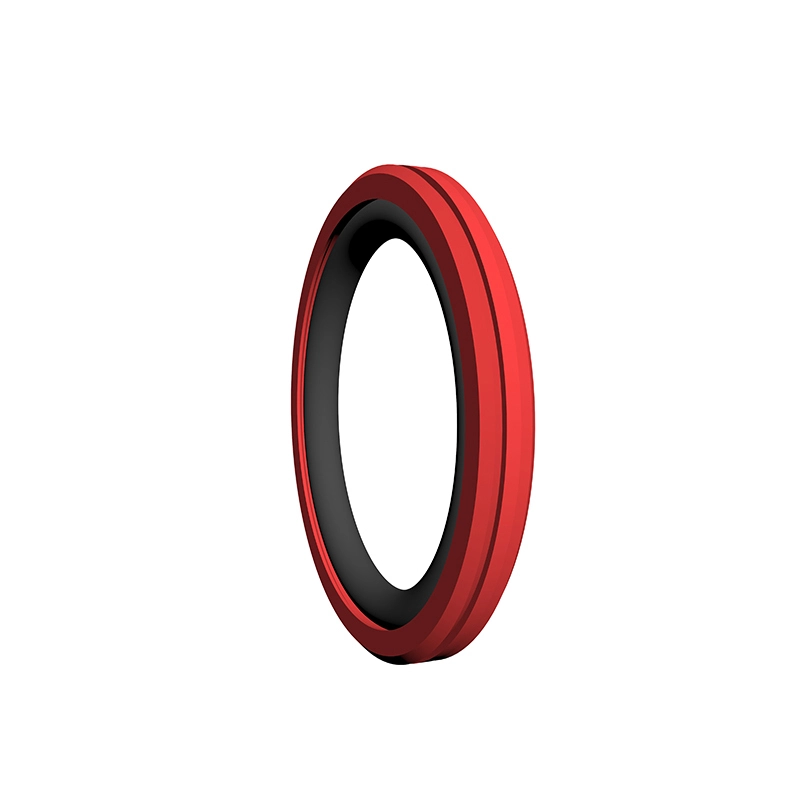

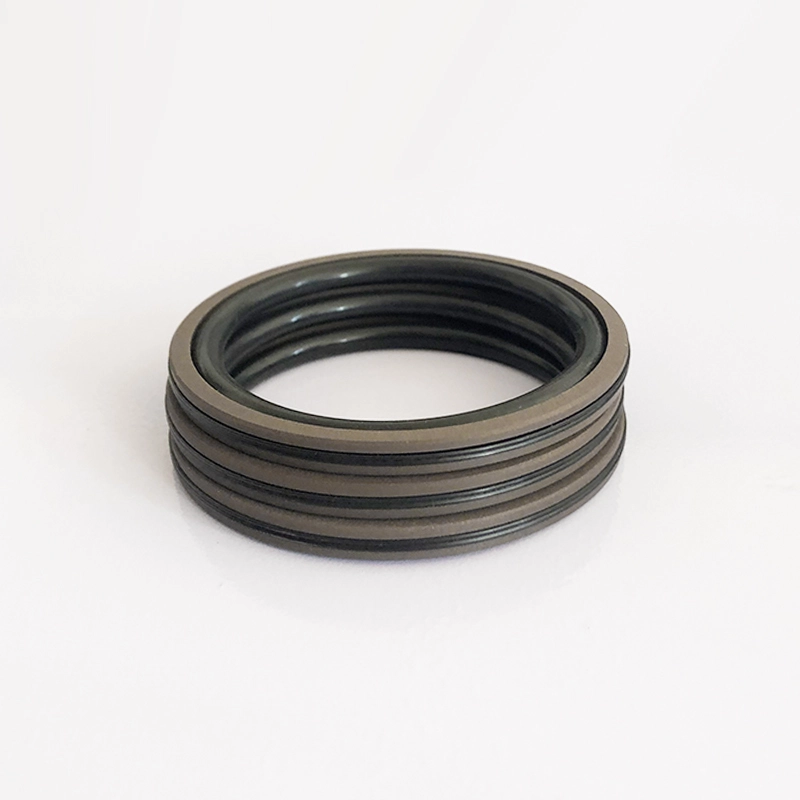

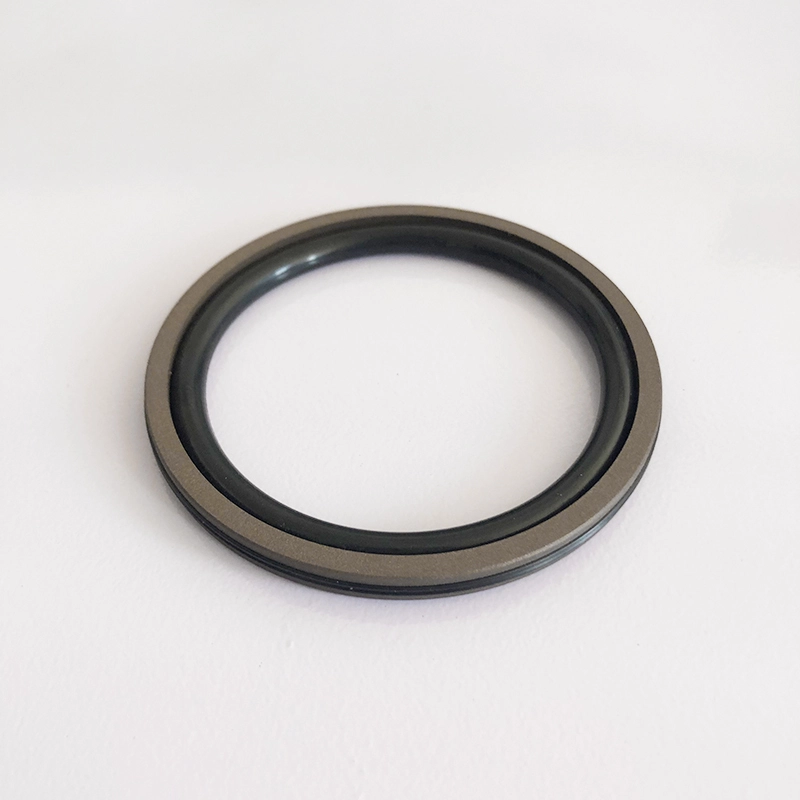

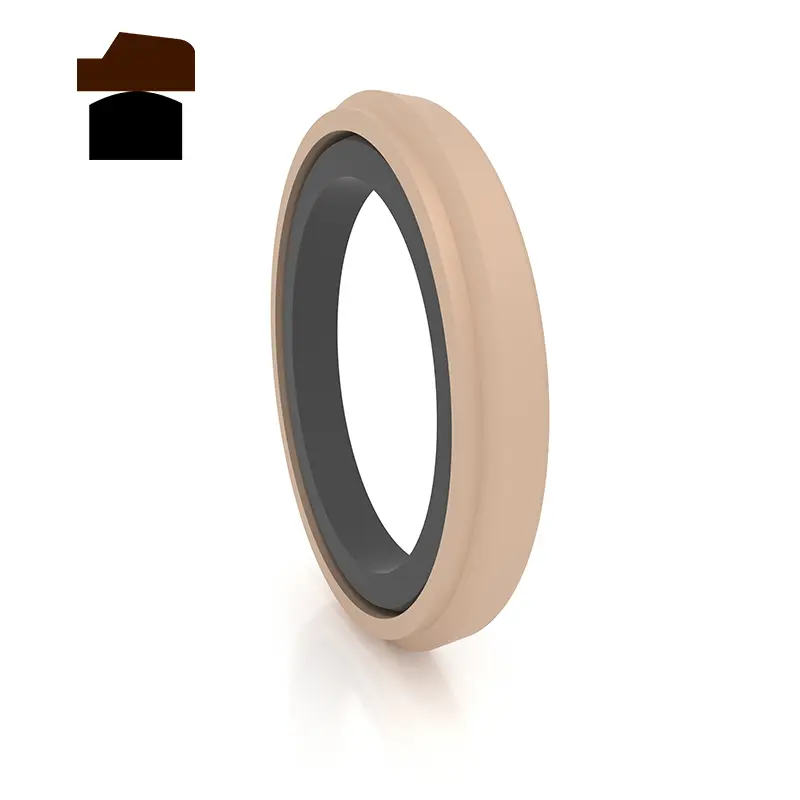

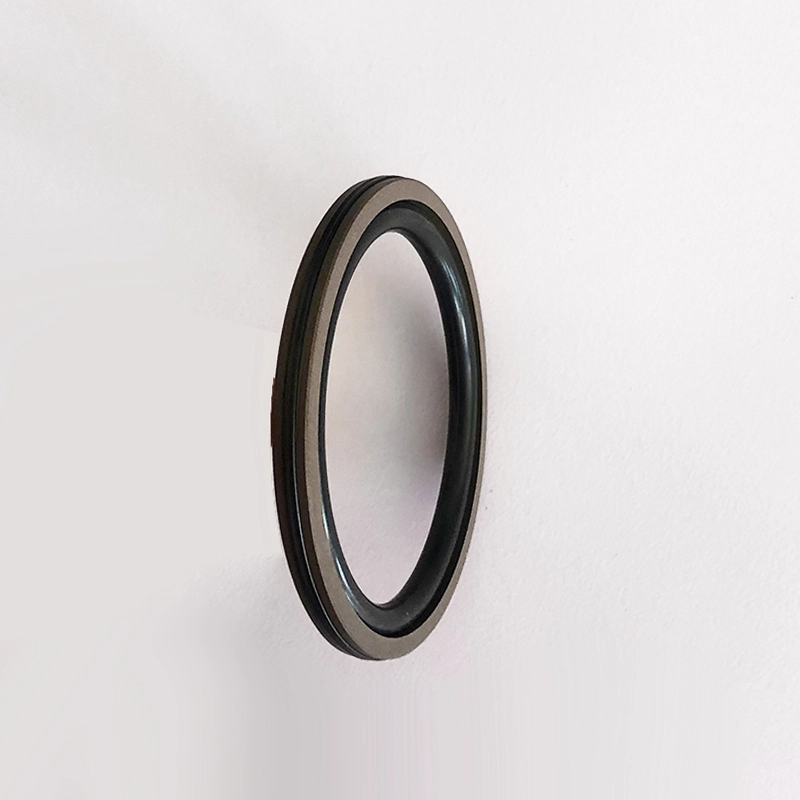

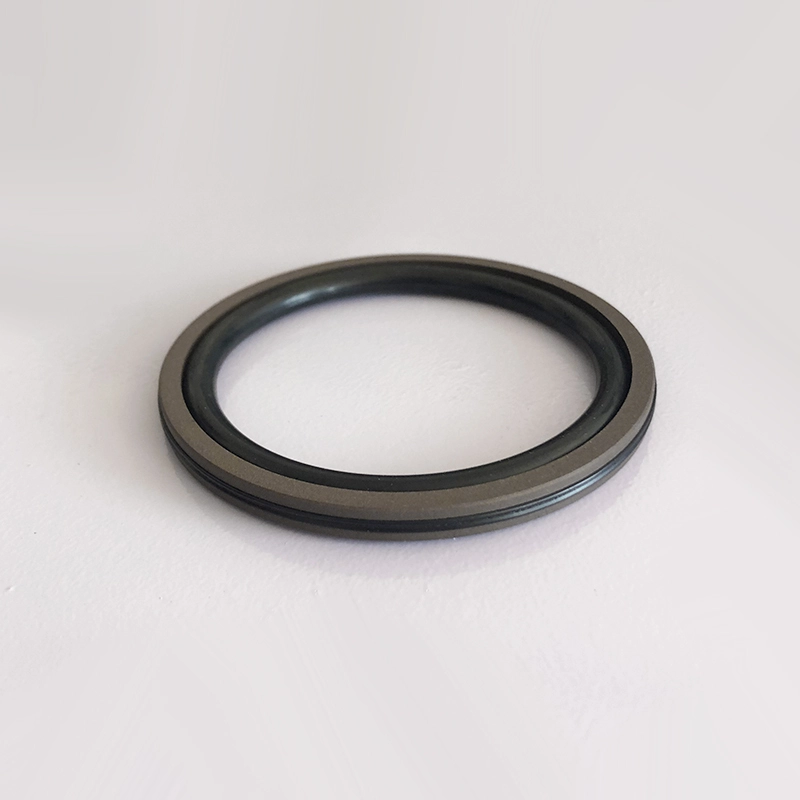

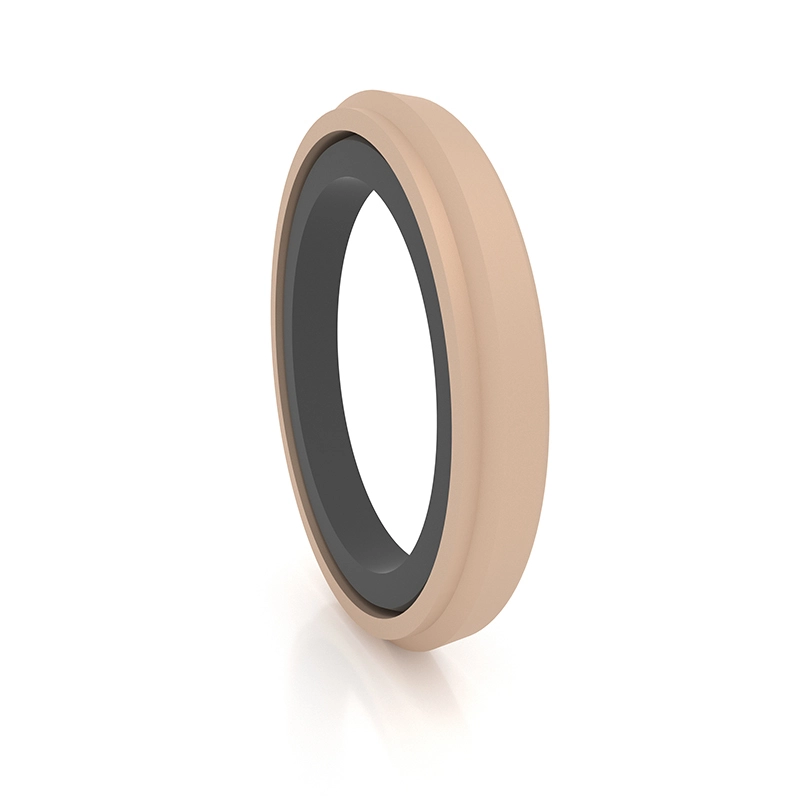

RC64 ஒரு PTFE முக்கோண சீல் வளையம் மற்றும் ஒரு ஓ-ரிங் ரப்பர் வளையத்தால் ஆனது, இது ஹைட்ராலிக் மற்றும் நியூமேடிக் பரஸ்பர இயக்கத்திற்கு ஒரு வழி அழுத்தம் சீல் செய்ய ஏற்றது. ஓ-ரிங் ரேடியல் சக்தியை வழங்குகிறது மற்றும் சீல் வளையத்தின் உடைகளுக்கு ஈடுசெய்கிறது. சீல் வளையம் ஒரு மெல்லிய உதடு வடிவமைப்பை ஏற்றுக்கொள்வதால், பின்தொடர்தல் இழப்பீட்டு திறன் சிறந்தது, எனவே சீல் செயல்திறன் நன்றாக உள்ளது. பிளவு (திறந்த) பள்ளம் சிலிண்டர் விட்டம் 30 மி.மீ க்கும் குறைவாக பயன்படுத்தப்பட வேண்டும். அம்சங்கள்:
1. இதை ஹைட்ராலிக் மற்றும் நியூமேடிக் இரண்டிற்கும் பயன்படுத்தலாம்;
2. குறைந்த உராய்வு, சிறிய தொடக்க எதிர்ப்பு, மென்மையான இயக்கம், சமமான மாறும் மற்றும் நிலையான உராய்வு, ஊர்ந்து செல்வது இல்லை;
3. நீண்ட ஆயுள், எண்ணெய் இல்லாத உயவு முத்திரைகளுக்கு பயன்படுத்தலாம்;
சிறிய கட்டமைப்பு இடம், எளிதான நிறுவல் மற்றும் பராமரிப்பு;

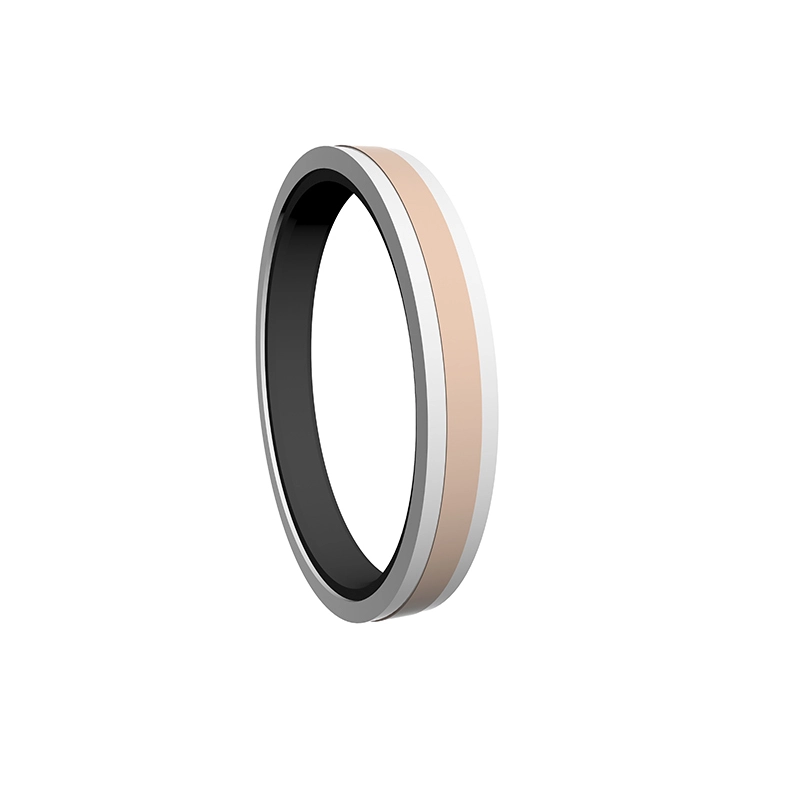

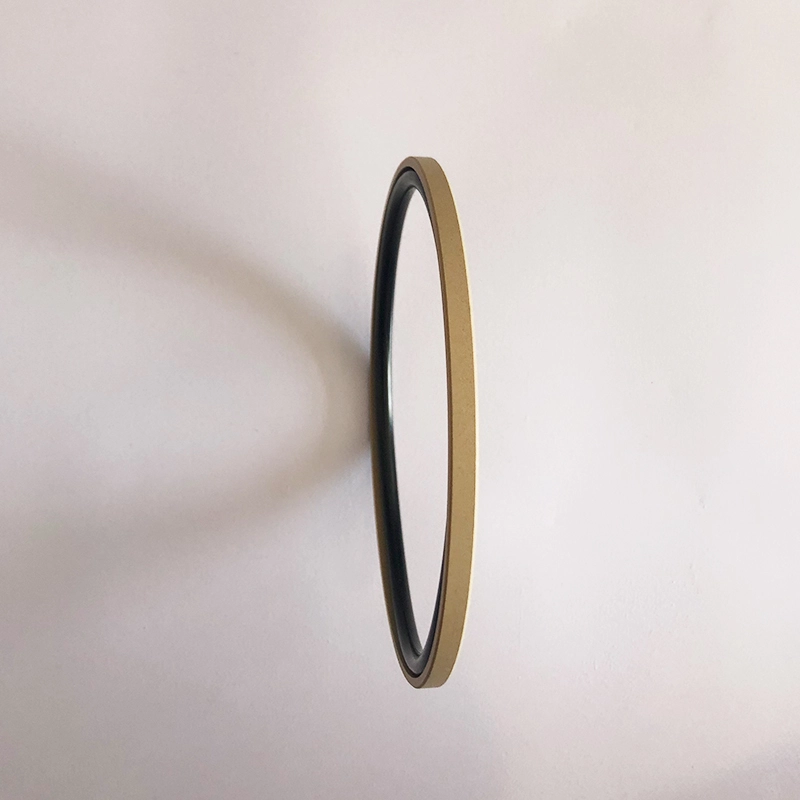

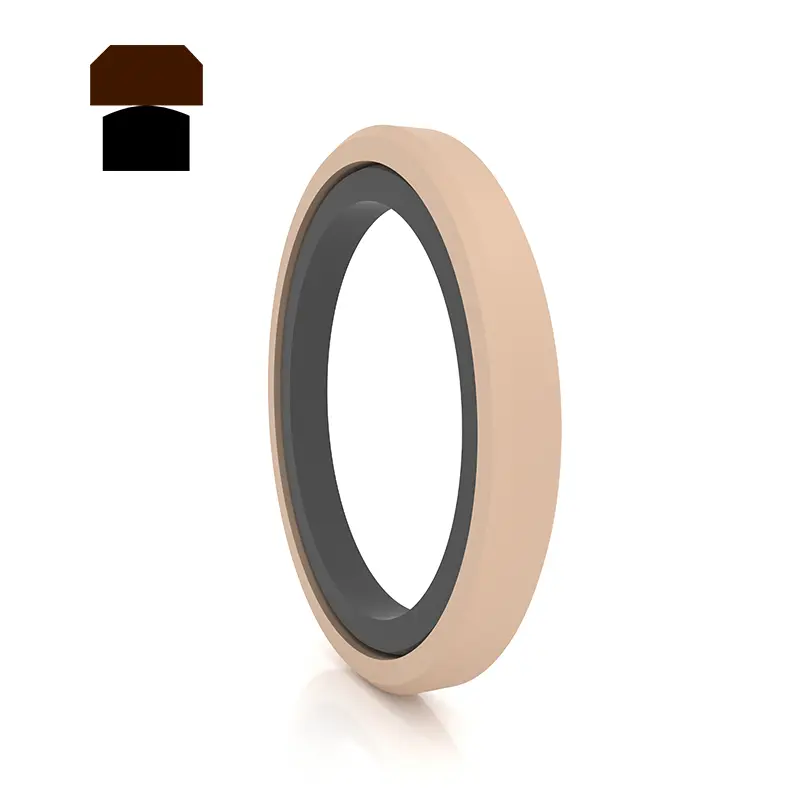

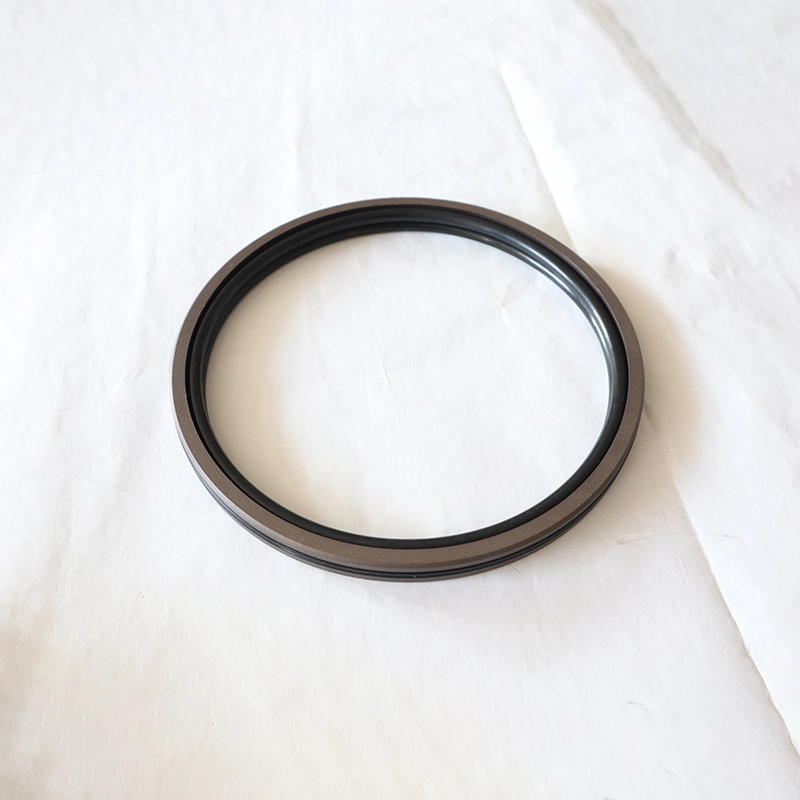

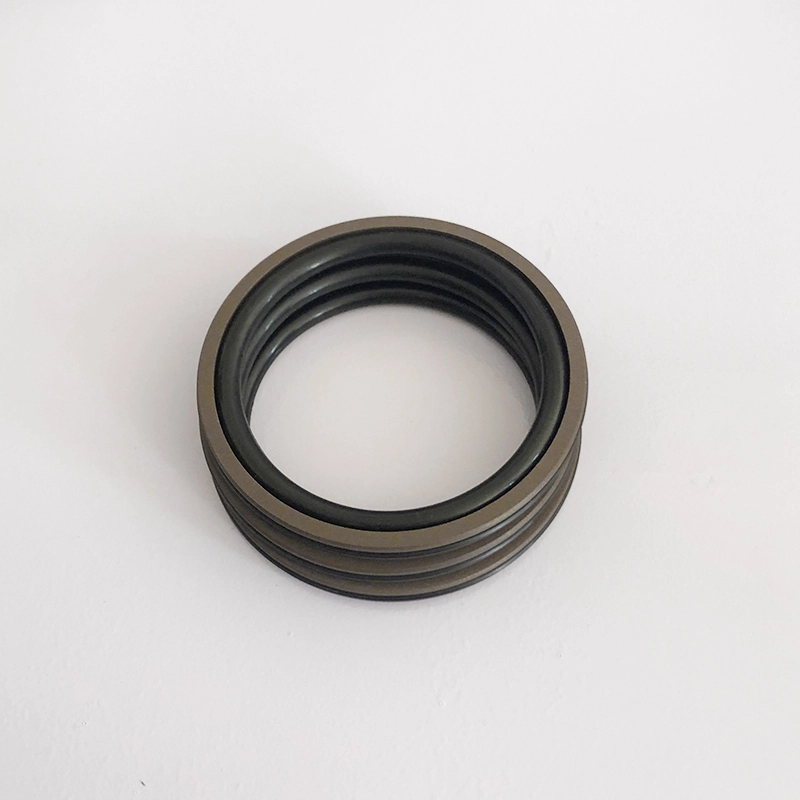

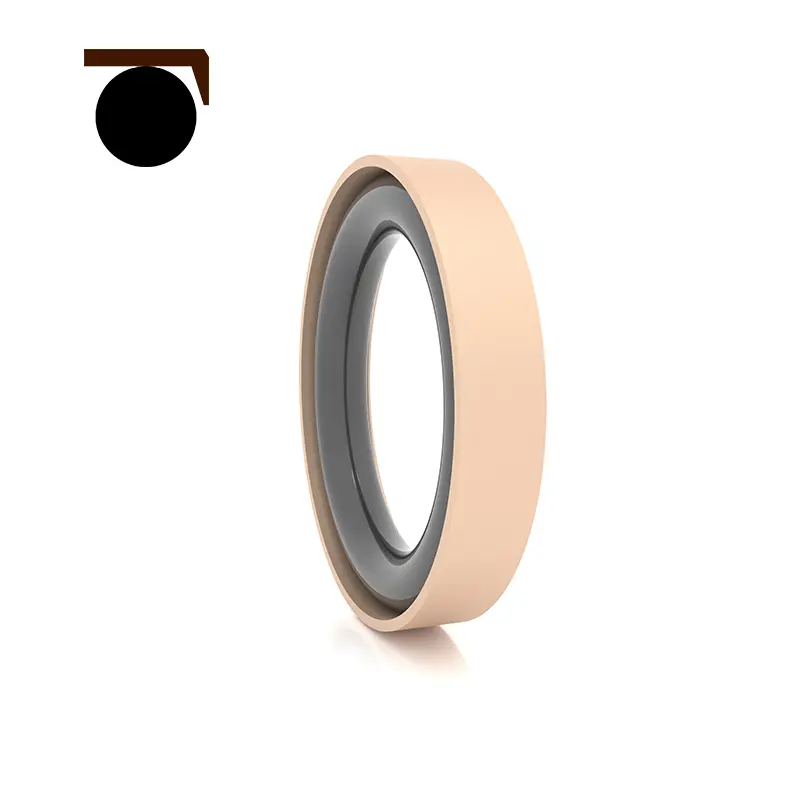

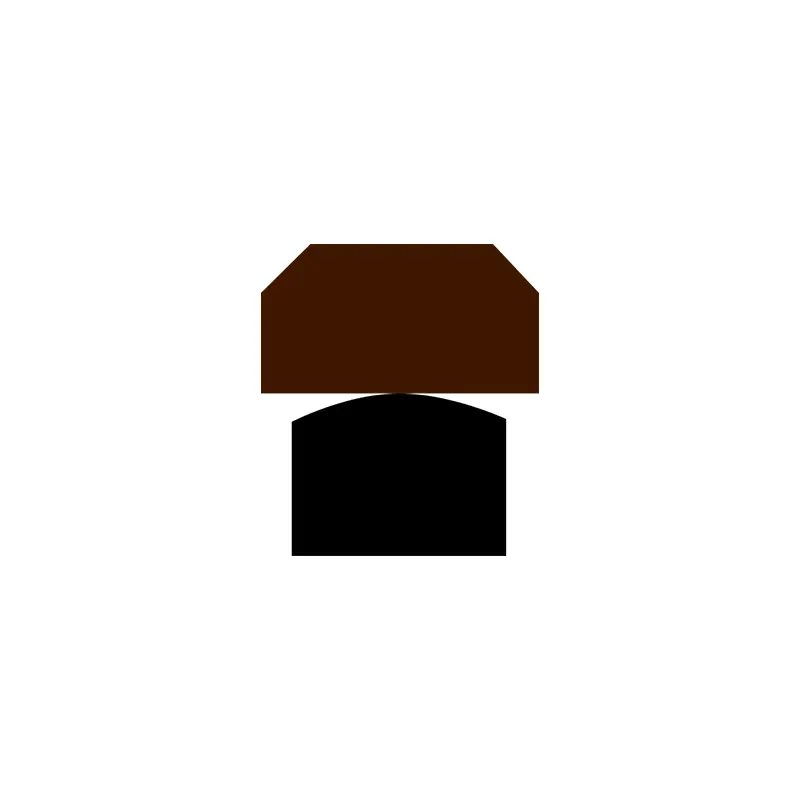

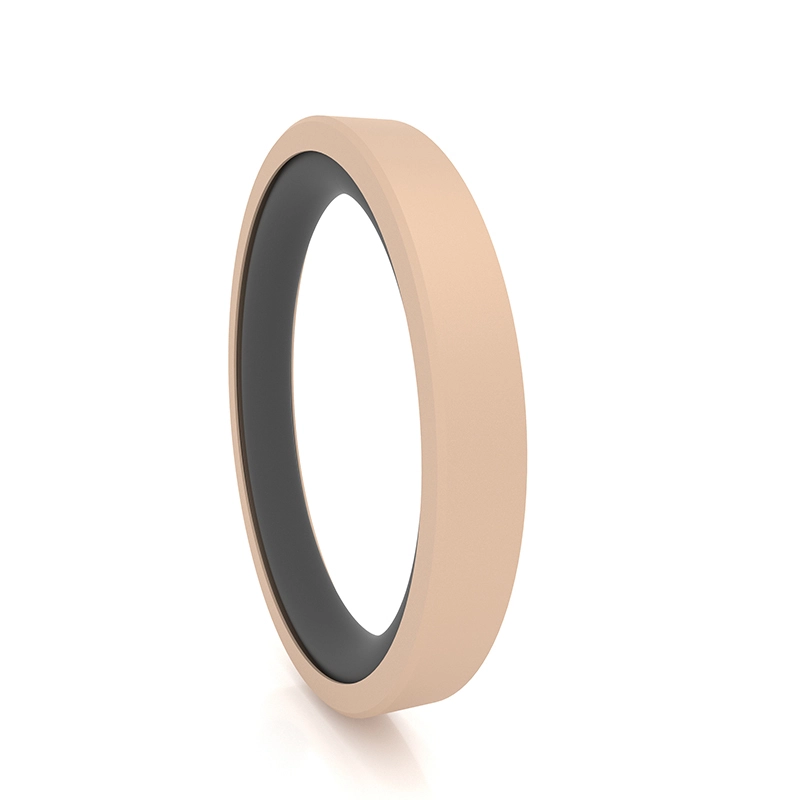

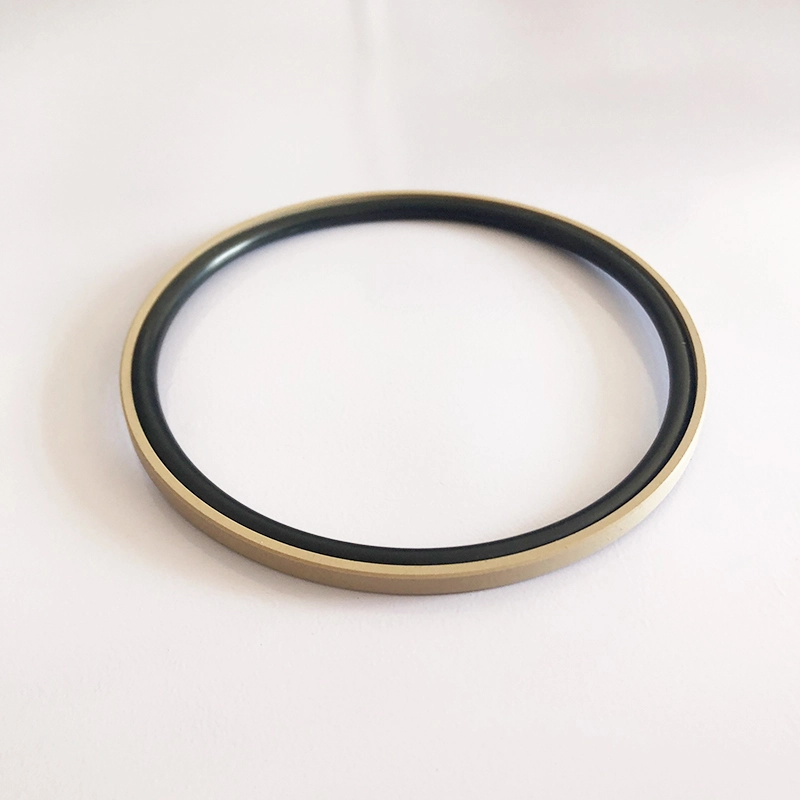

SPG என்பது ஒரு செவ்வக மாற்றியமைக்கப்பட்ட PTFE சீல் மோதிரம் மற்றும் ஒரு செவ்வக ரப்பர் வளையத்தின் கலவையாகும். இது நல்ல சீல், குறைந்த உராய்வு மற்றும் சிறிய கட்டமைப்பு இடத்தின் பண்புகளைக் கொண்டுள்ளது.

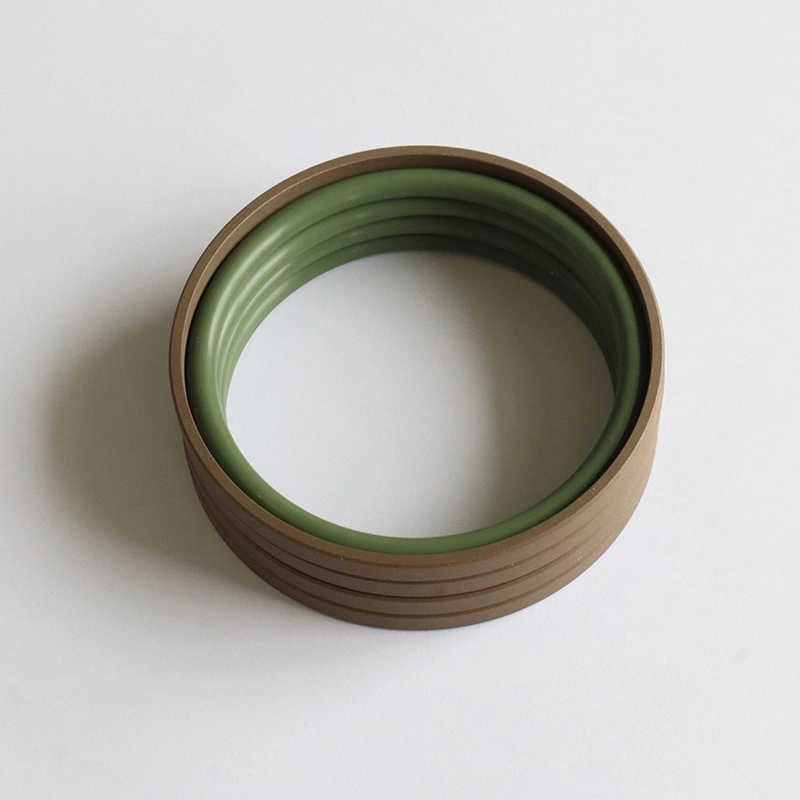

RC66 என்பது ஒரு செவ்வக மாற்றியமைக்கப்பட்ட PTFE சீல் வளையத்தின் கலவையாகும், மேலும் ஓ-ரிங் ஒரு முன் ஏற்றுதலாக இருக்கும். இது நல்ல சீல், குறைந்த உராய்வு மற்றும் சிறிய கட்டமைப்பு இடத்தின் பண்புகளைக் கொண்டுள்ளது. அது அதிவேக எண்ணெய் சிலிண்டர்கள் அல்லது சிலிண்டர்களுக்கு ஏற்றது. RC67 ஒரு நிரப்பப்பட்ட PTFE செவ்வக சீல் வளையம், இரண்டு தக்கவைப்பு மோதிரங்கள் மற்றும் ஒரு பன்முகத்தன்மை கொண்ட எலாஸ்டோமர் ஆகியவற்றால் ஆனது, இது ஹைட்ராலிக் பரஸ்பர இயக்க இருதரப்பு அழுத்தம் சீல் செய்வதற்கு ஏற்றது. எலாஸ்டோமர் ரேடியல் சக்தியை வழங்குகிறது மற்றும் சீல் வளையத்தின் உடைகளுக்கு ஈடுசெய்கிறது. தக்கவைக்கும் வளையம் சீல் வளையத்தை பாதுகாக்கிறது மற்றும் கடுமையான வேலை நிலைமைகளின் கீழ் கூட ஒரு நல்ல சீல் விளைவைக் கொண்டுள்ளது. அம்சங்கள்:
1. குறைந்த உராய்வு, சிறிய தொடக்க எதிர்ப்பு, மென்மையான இயக்கம், சமமான மாறும் மற்றும் நிலையான உராய்வு, ஊர்ந்து செல்வது இல்லை;
2. அழுத்தம் மற்றும் கடுமையான நிலைமைகளின் கீழ் மிக உயர் அழுத்த நிலைத்தன்மை;
3. உயர் ஆயுள், எண்ணெய் இல்லாத உயவு முத்திரைகளுக்கு பயன்படுத்தலாம்;
4. நீர் போன்ற குறைந்த பாகுத்தன்மை ஊடகங்களை சீல் செய்ய பயன்படுத்தலாம்;
5. சிறந்த உயர் மற்றும் குறைந்த அழுத்த சீல் செயல்திறன்.

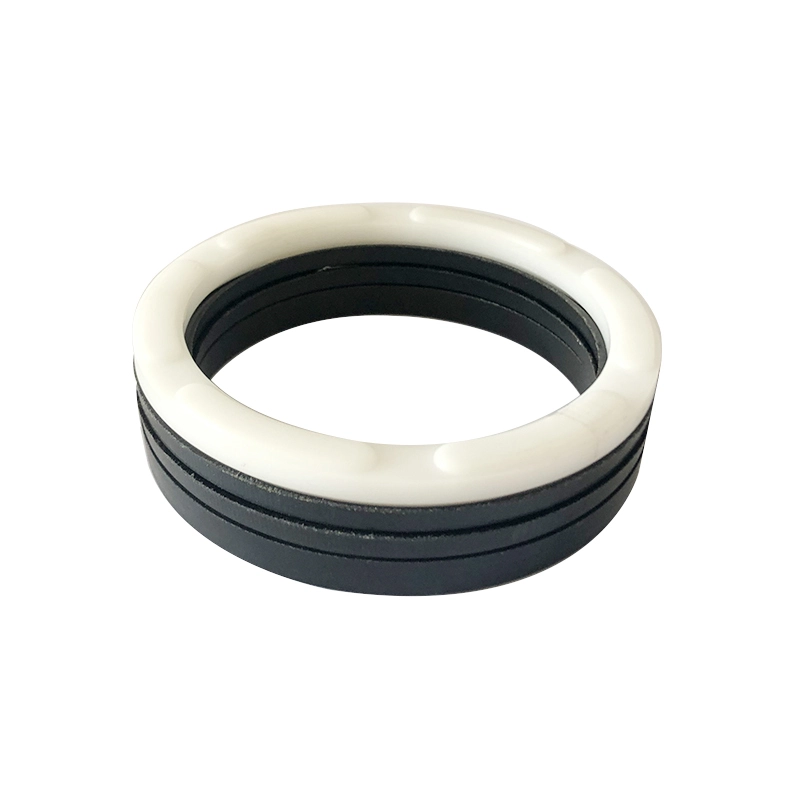

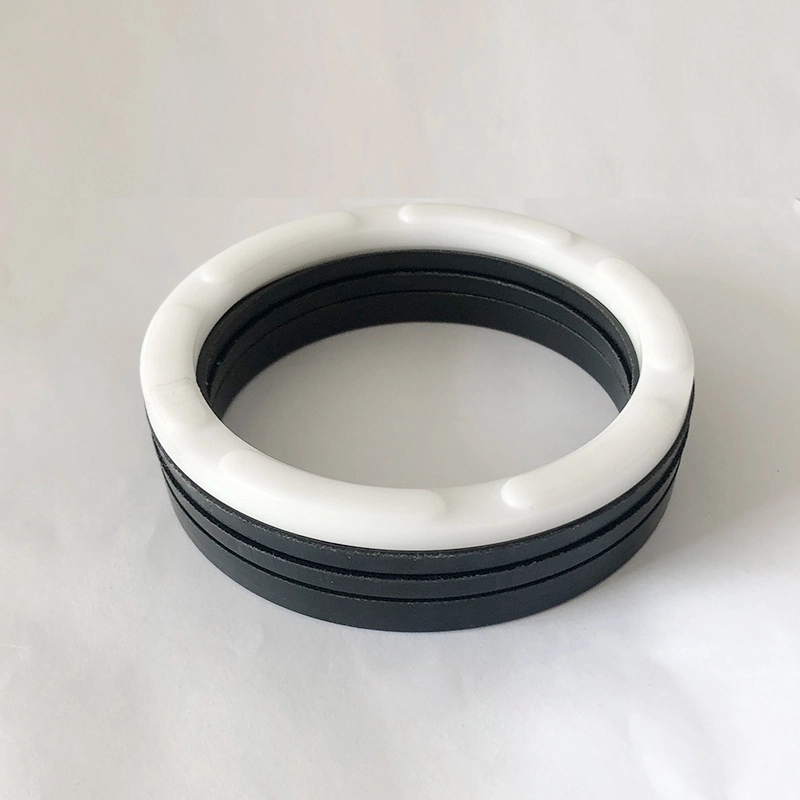

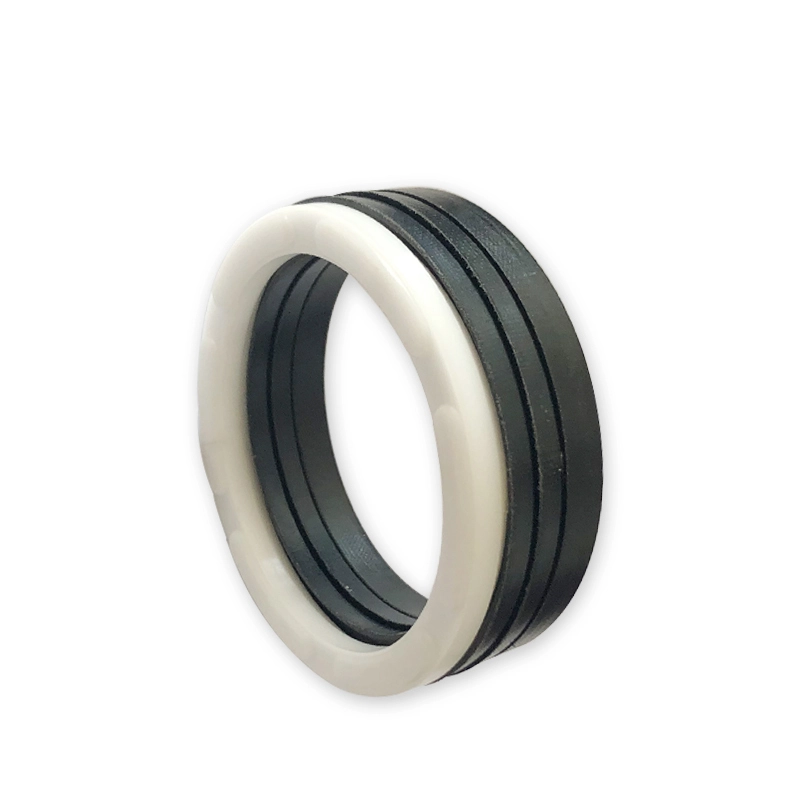

RCEK என்பது வி-வடிவ சீல் மோதிரங்கள், ஒரு அழுத்தம் வளையம் மற்றும் ஒரு ஆதரவு வளையத்தின் தொகுப்பால் ஆனது, மேலும் இது ஹைட்ராலிக் பரஸ்பர இயக்கத்தை ஒரு வழி அழுத்தம் சீல் செய்வதற்கு ஏற்றது. நிறுவலின் போது சீல் பொருளுடன் இணக்கமான கிரீஸ் பயன்படுத்தப்பட வேண்டும். இதை ஒரு ஒருங்கிணைந்த (மூடிய) பள்ளத்தில் நிறுவ முடியாது. இது நடுத்தர மற்றும் அதிக சுமைகளில் பிஸ்டன் முத்திரைகளுக்கு பயன்படுத்தப்படுகிறது. அம்சங்கள்:
1. பலவிதமான பொருட்கள் கிடைக்கின்றன, அவை பல்வேறு நோக்கங்களுக்காக உகந்ததாக சரிசெய்யப்படலாம்;
2. இது கடுமையான வேலை நிலைமைகளில் பயன்படுத்தப்படலாம் மற்றும் கிட்டத்தட்ட எல்லா ஊடகங்களுக்கும் கடுமையான நிலைமைகளுக்கும் ஏற்றது;
3. இது ஒரு நீண்ட சேவை வாழ்க்கையைக் கொண்டுள்ளது மற்றும் எண்ணெய் இல்லாத உயவு முத்திரைகள் (நியாயமான பொருள் தேர்வு) பயன்படுத்தலாம்;
4. சீல் செயல்திறனை சரிசெய்யலாம், மேலும் வி-வடிவ சீல் மோதிரங்களைச் சேர்ப்பதன் மூலம் அல்லது அகற்றுவதன் மூலம் அச்சு அளவை சரிசெய்யலாம்;
சீல் செய்யும் மேற்பரப்பு தரம் மோசமாக இருந்தாலும் அது திறம்பட செயல்பட முடியும்.

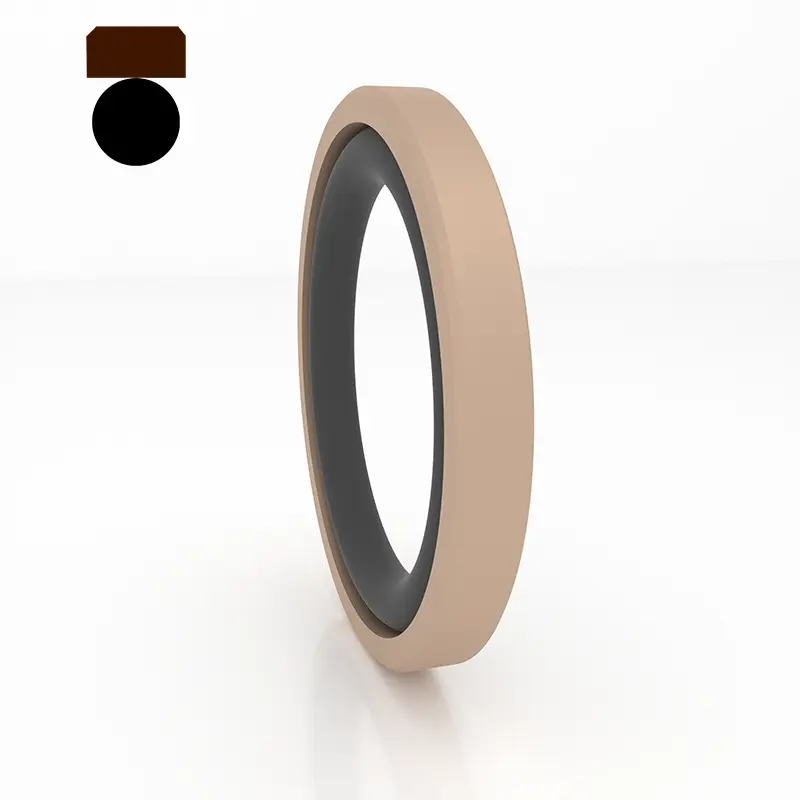

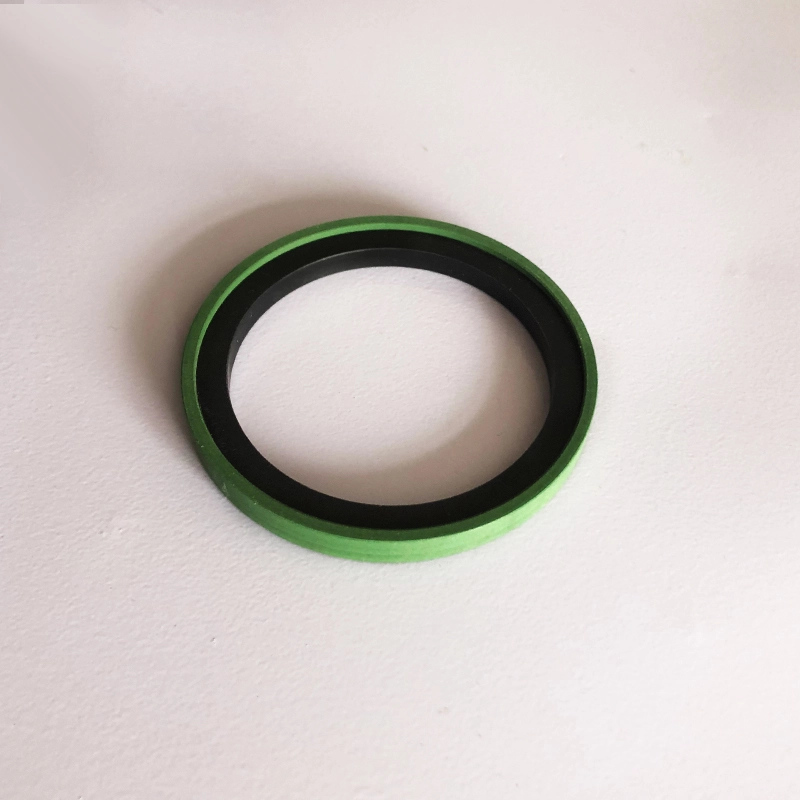

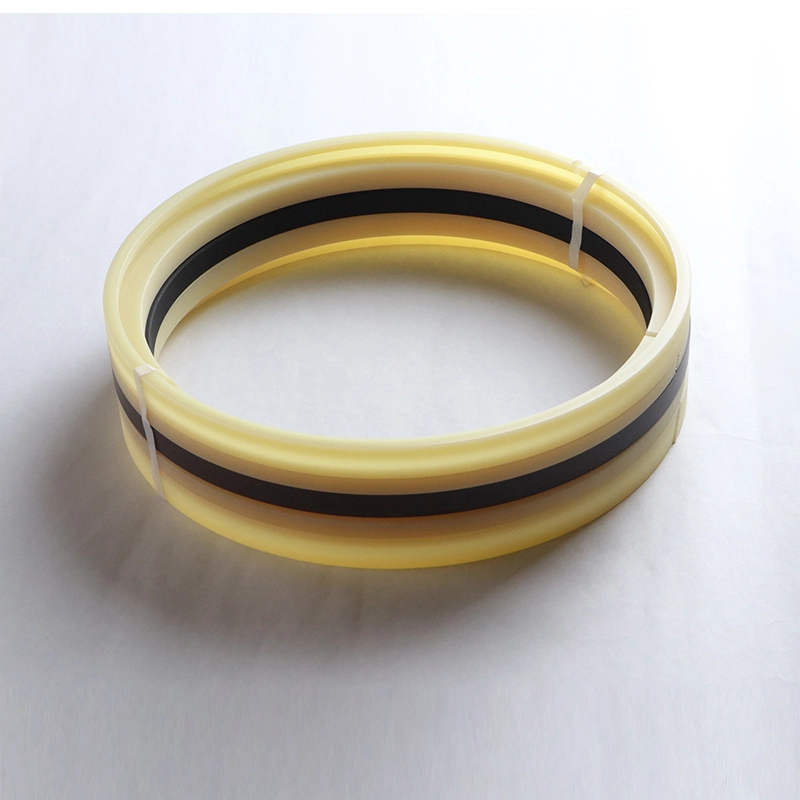

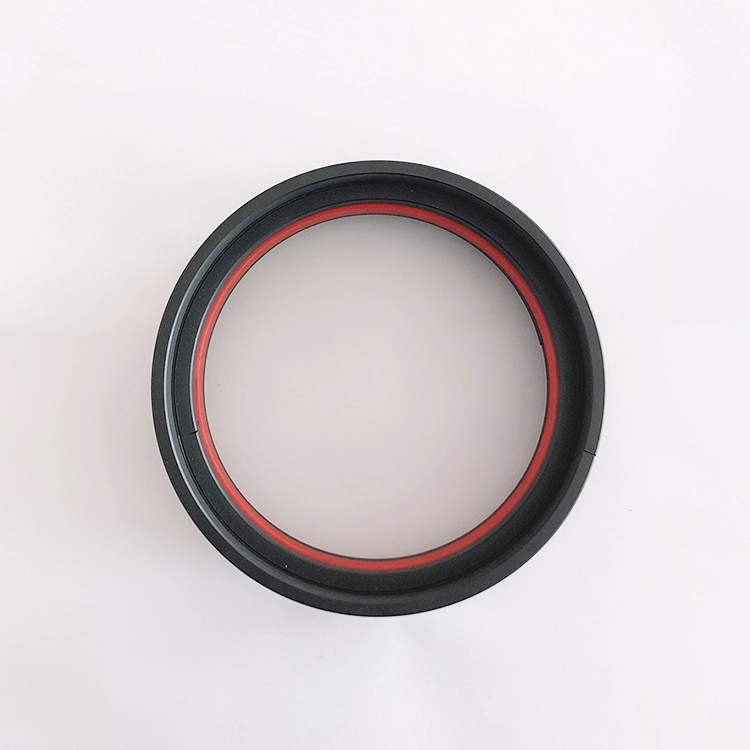

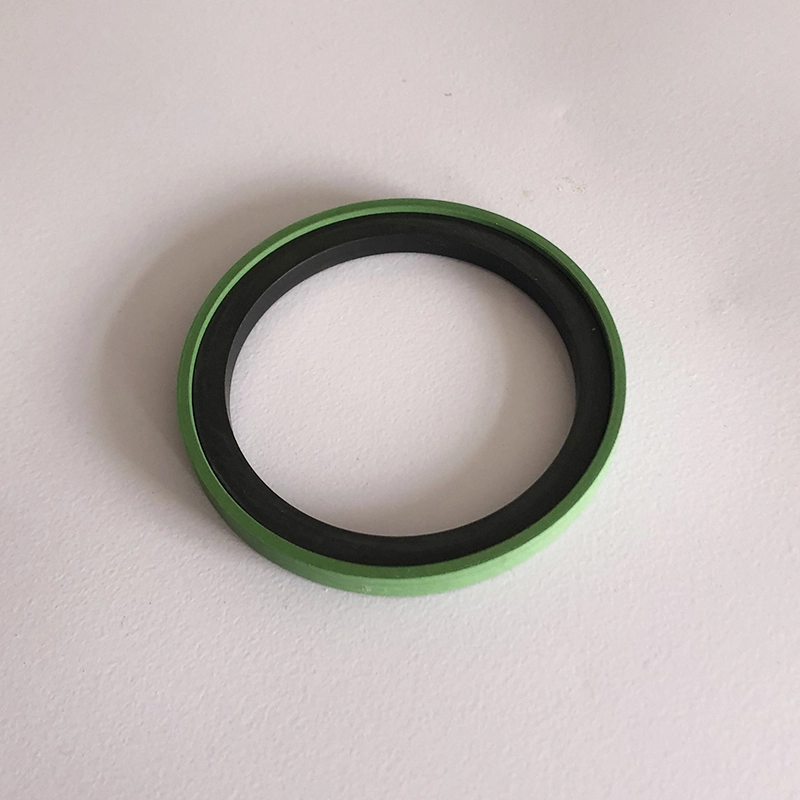

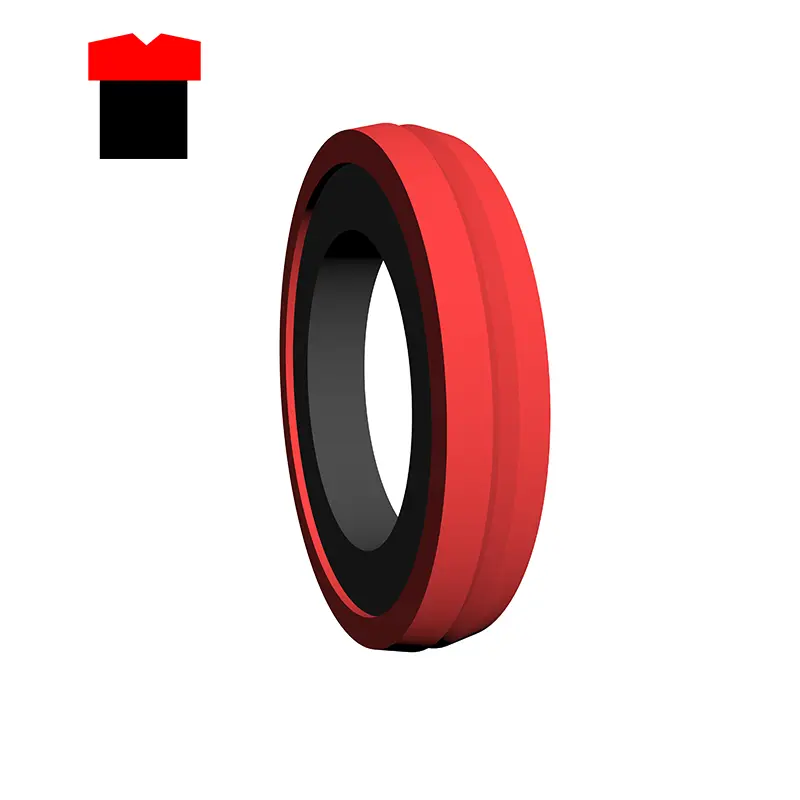

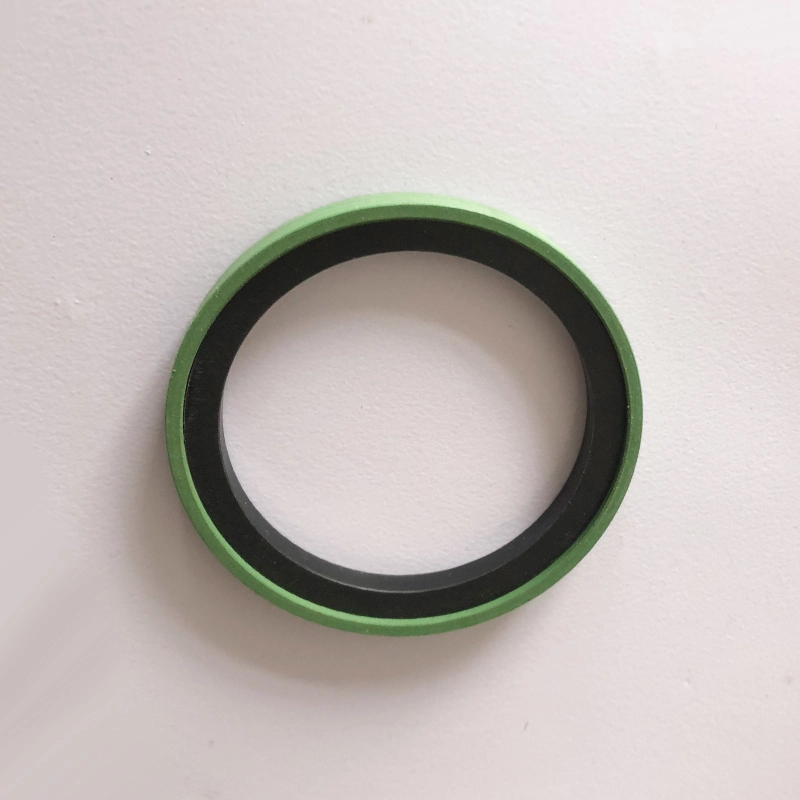

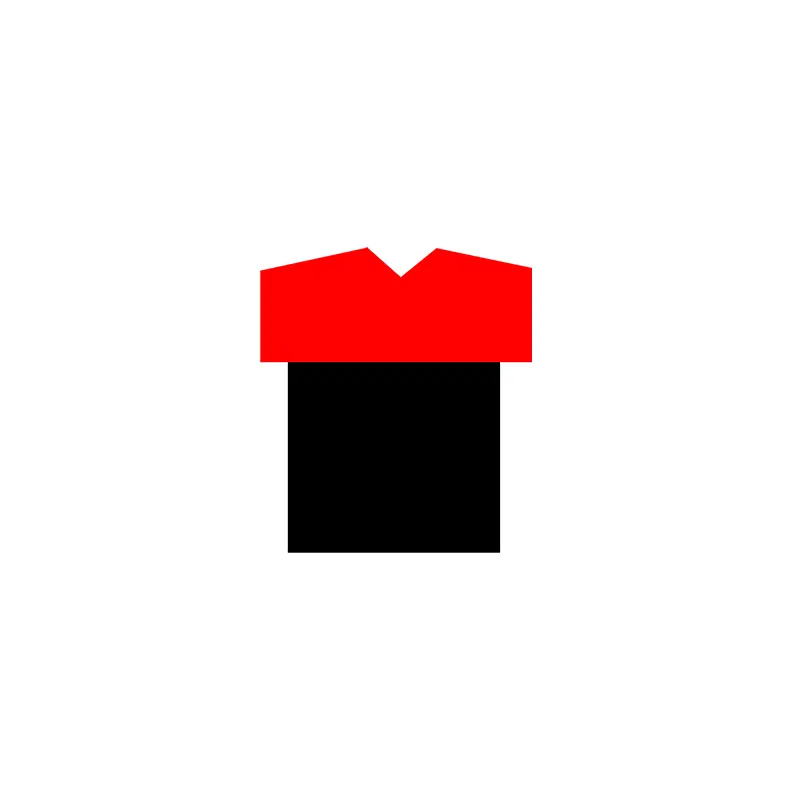

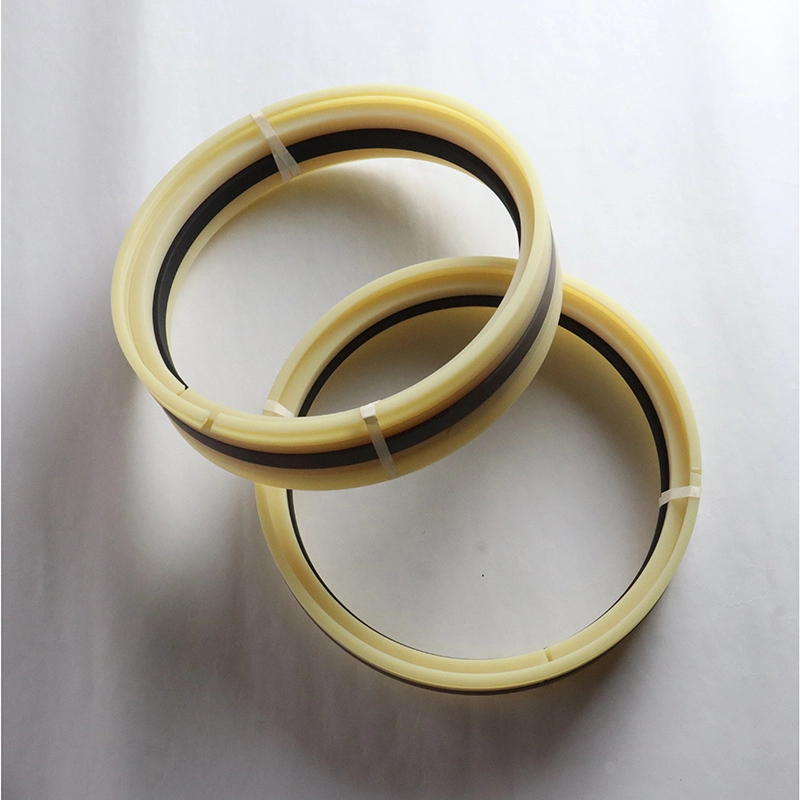

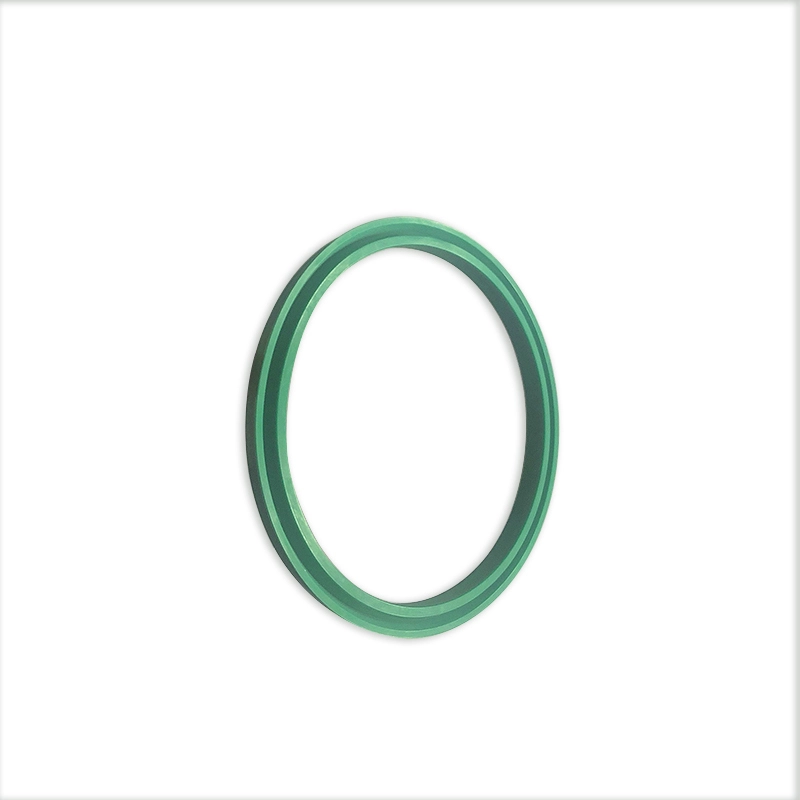

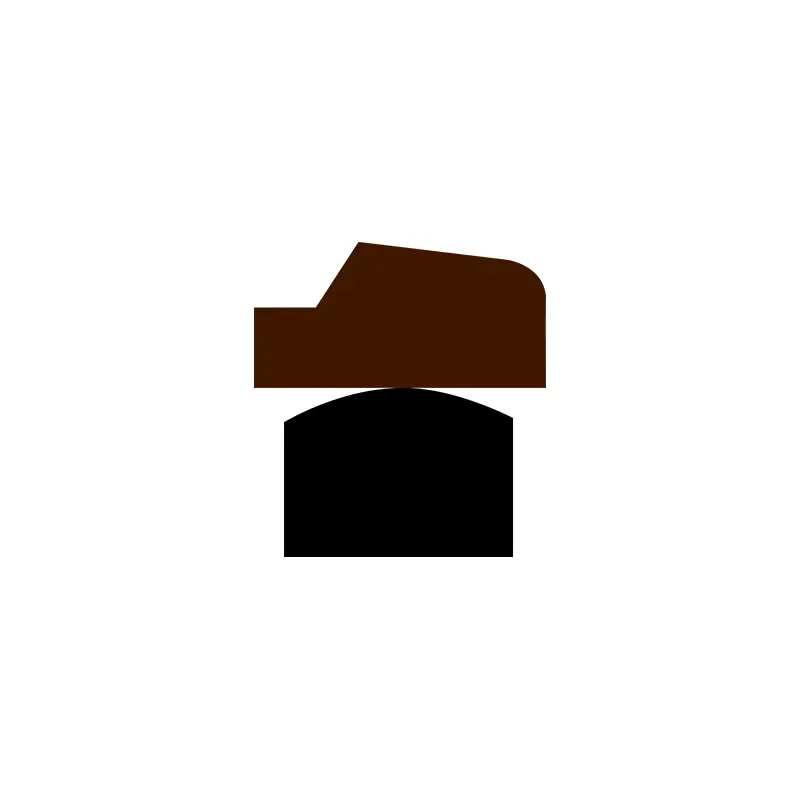

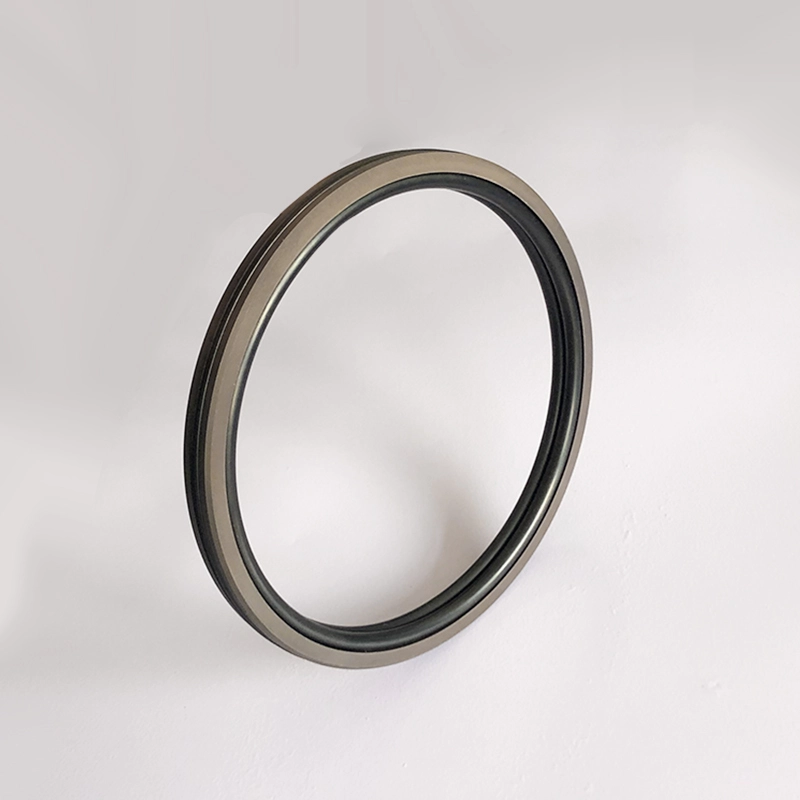

ஆர்.சி.கே.ஆர் ஒரு பி.யூ சீலிங் மோதிரம் மற்றும் ஒரு செவ்வக ரப்பர் வளையத்தால் ஆனது, இது ஹைட்ராலிக் பரஸ்பர இயக்க இருதரப்பு சீல் செய்வதற்கு ஏற்றது. இது கிளைட் ரிங் தயாரிப்புகளின் நிரப்பு தயாரிப்பு ஆகும், இது கிளைட் வளையத்தை விட சிறந்த சீல் மற்றும் அழுத்தம்-பராமரிப்பு திறன் கொண்டது, மேலும் நிறுவல் கருவிகளின் உதவியின்றி நிறுவ முடியும். அதன் அம்சங்கள்:
1. நல்ல டைனமிக் மற்றும் நிலையான சீல் செயல்திறன்;
2. கிளைட் வளையத்தை விட சிறந்த குறைந்த அழுத்த சீல் செயல்திறன், மற்றும் நிறுவல் கருவிகள் இல்லாமல் நிறுவ முடியும்;
3. குறைந்த உராய்வு, சிறிய தொடக்க எதிர்ப்பு மற்றும் மென்மையான இயக்கம்;
4. நீண்ட ஆயுள், எண்ணெய் இல்லாத உயவு முத்திரைக்கு பயன்படுத்தலாம்;
5. இருதரப்பு அழுத்தம் சீல் செய்ய பயன்படுத்தலாம்;
நிறுவல் பள்ளம் ISO7425/1 தரத்திற்கு ஒத்துப்போகிறது.

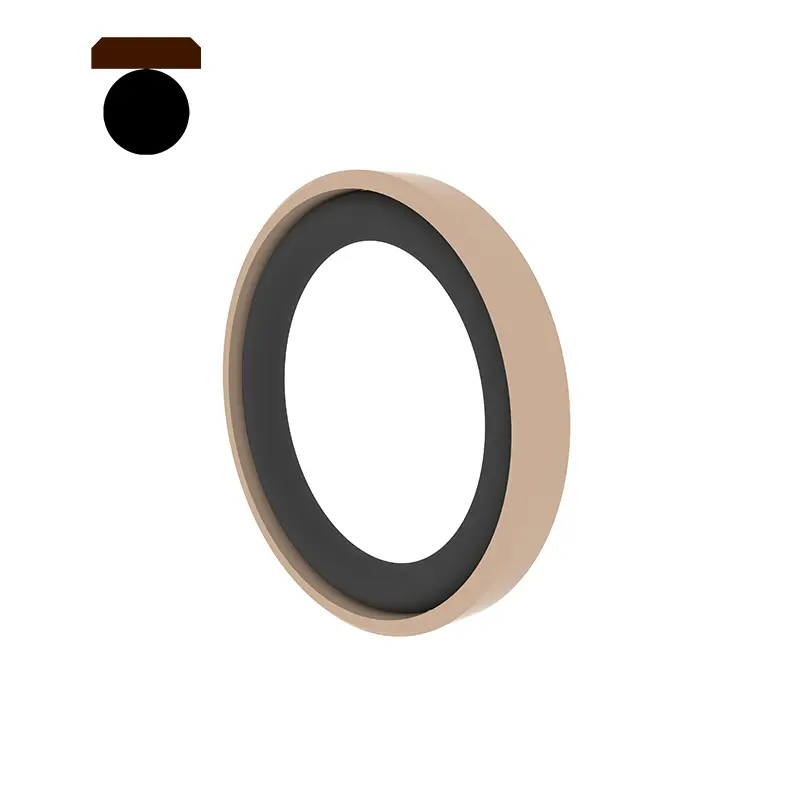

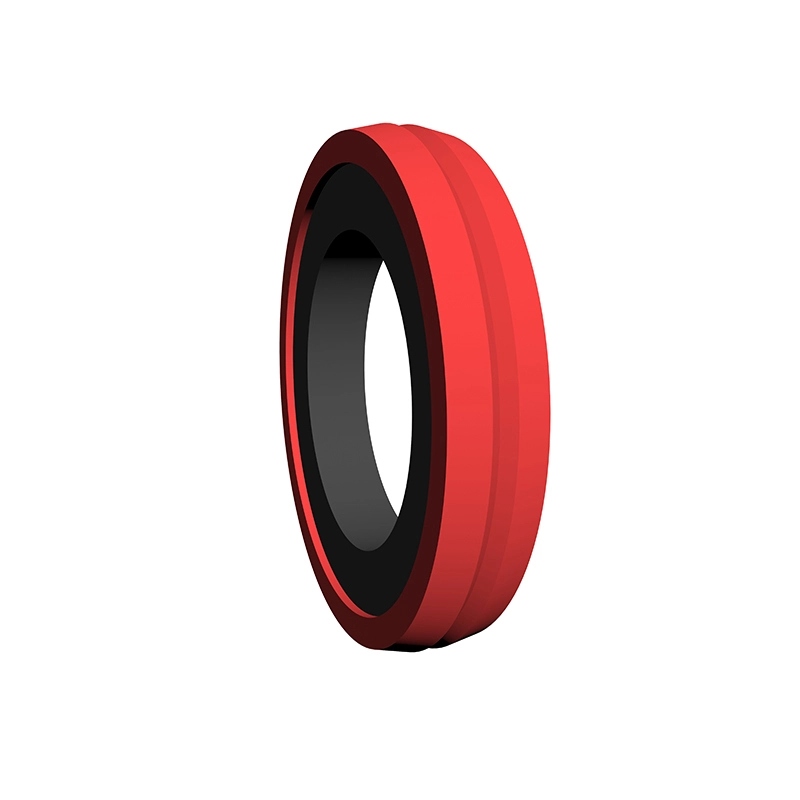

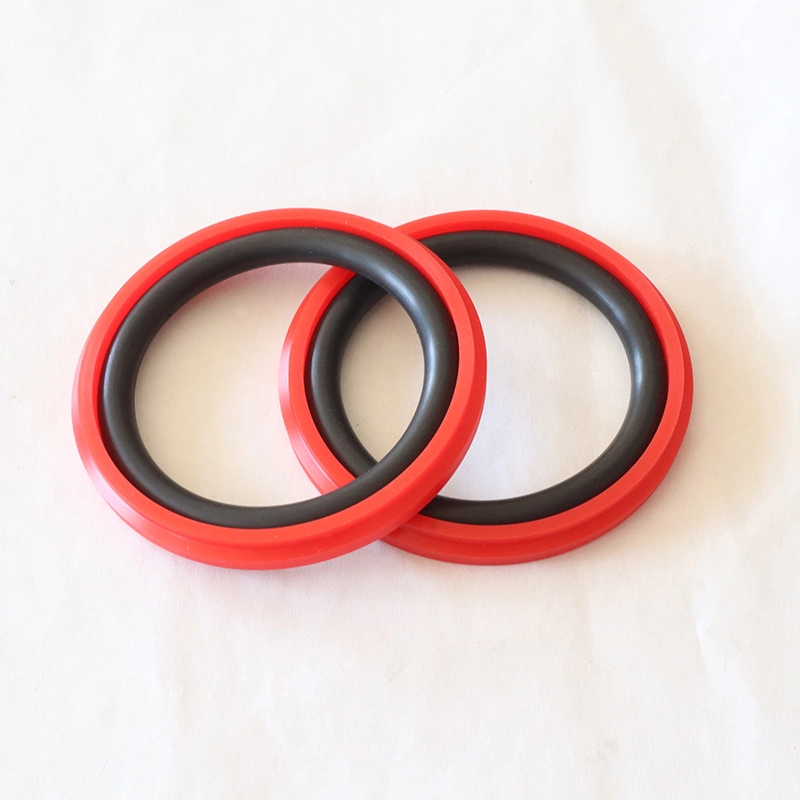

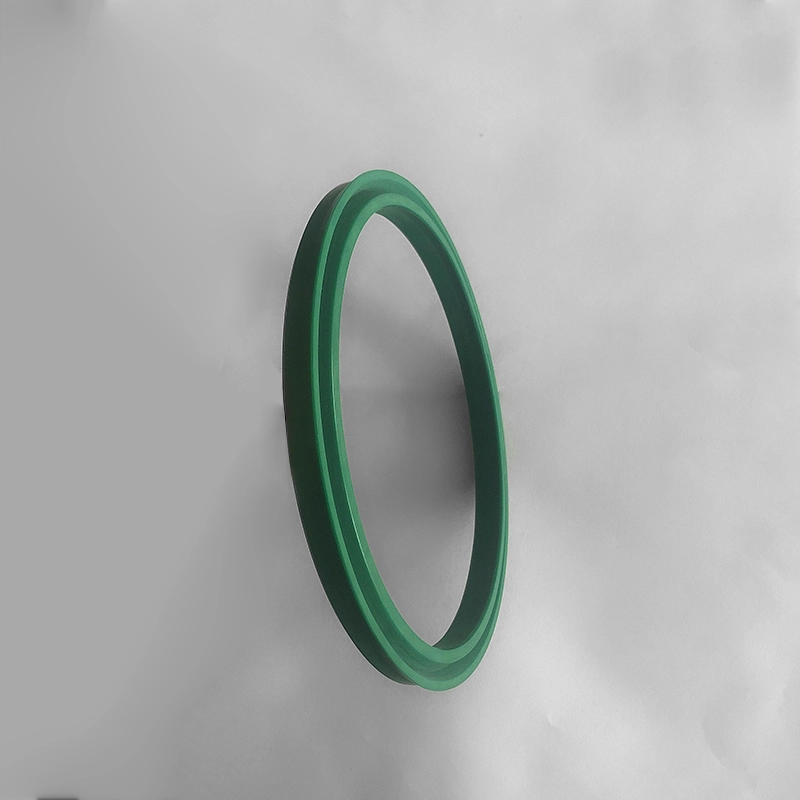

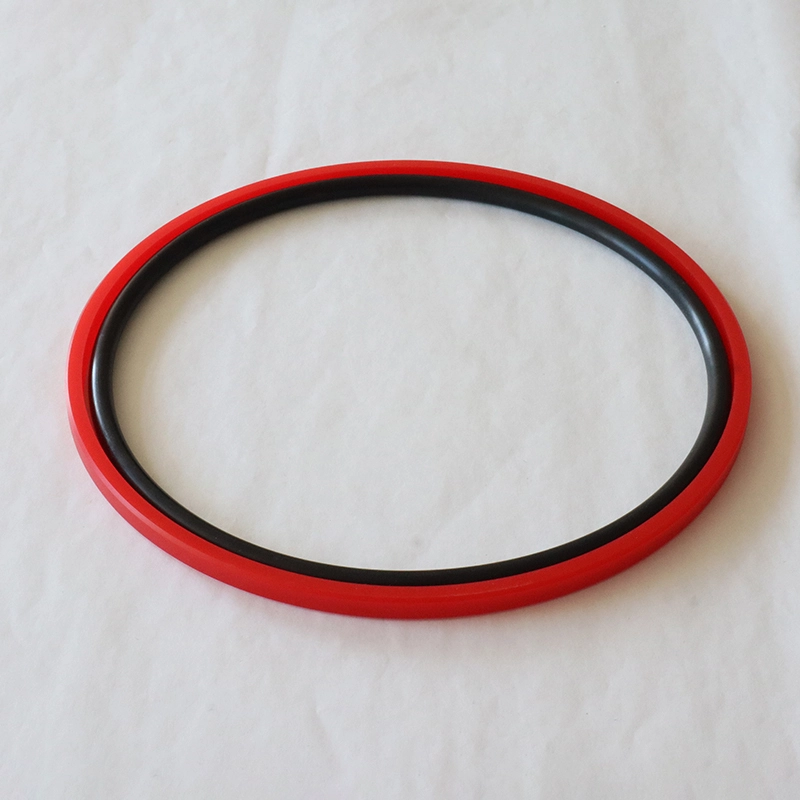

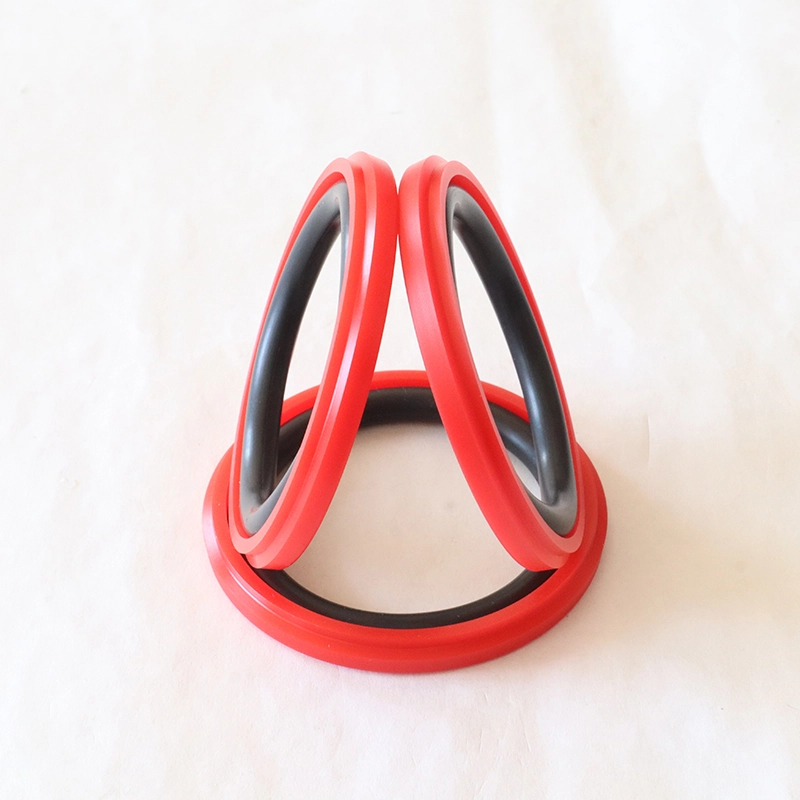

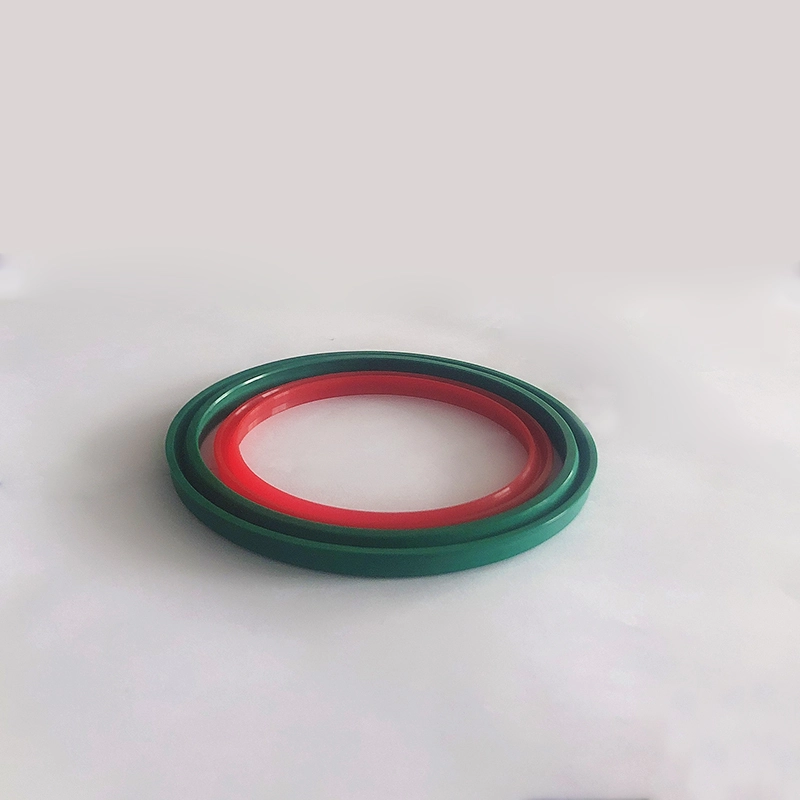

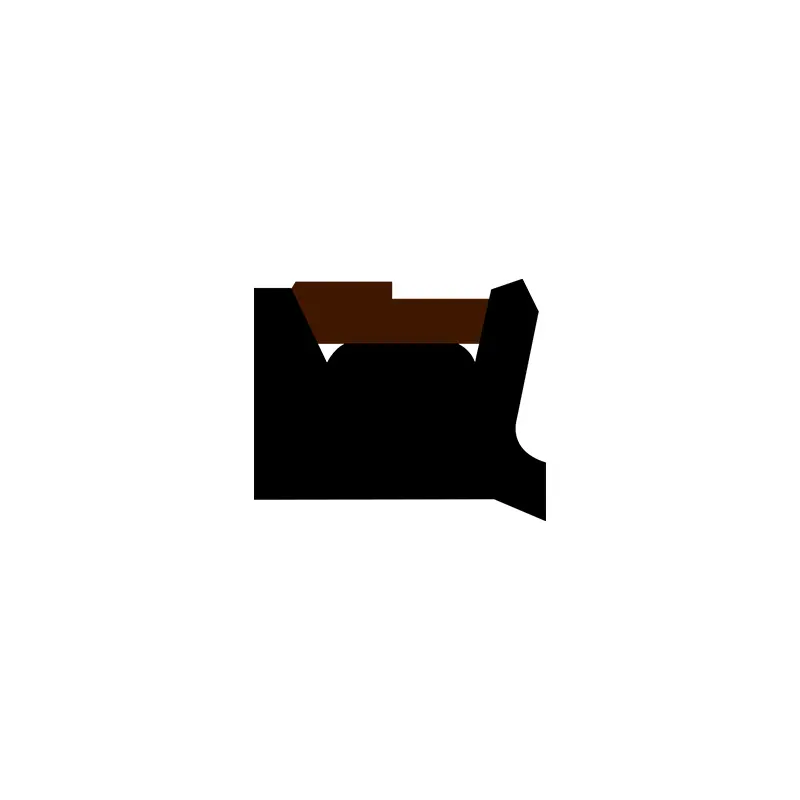

ஆர்.பி.டபிள்யூ ஒரு சிறப்பு வடிவிலான பி.யூ. சீலிங் மோதிரம் மற்றும் ஓ வடிவ ரப்பர் வளையத்தால் ஆனது, இது ஹைட்ராலிக் பரஸ்பர இயக்க இருதரப்பு அழுத்தம் சீல் செய்வதற்கு ஏற்றது. ஓ-ரிங் ரேடியல் சக்தியை வழங்குகிறது மற்றும் சீல் வளையத்தின் உடைகளுக்கு ஈடுசெய்கிறது. இது பொதுவாக வழிகாட்டி வளையத்துடன் இணைந்து பயன்படுத்தப்படுகிறது. அம்சங்கள்:
1. குறைந்த உராய்வு, சிறிய தொடக்க எதிர்ப்பு, மென்மையான இயக்கம், ஊர்ந்து செல்வது இல்லை;
2. அழுத்தம் மற்றும் கடுமையான நிலைமைகளின் கீழ் மிக உயர் அழுத்த நிலைத்தன்மை;
3. உயர் மற்றும் குறைந்த அழுத்தங்களில் நல்ல சீல் செயல்திறன்;
நிறுவலுக்கு நிறுவல் கருவிகள் தேவையில்லை.

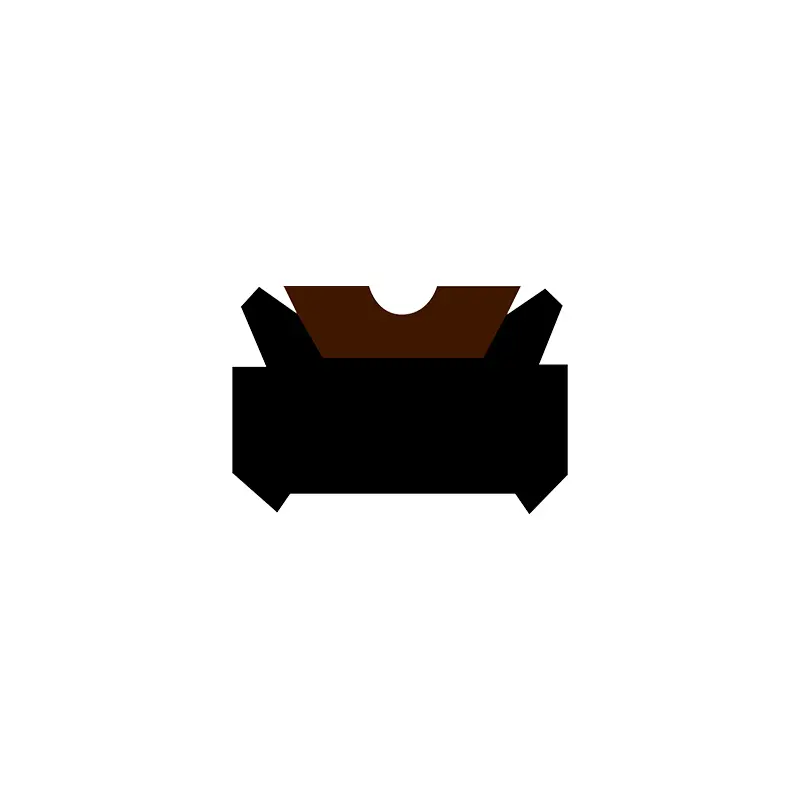

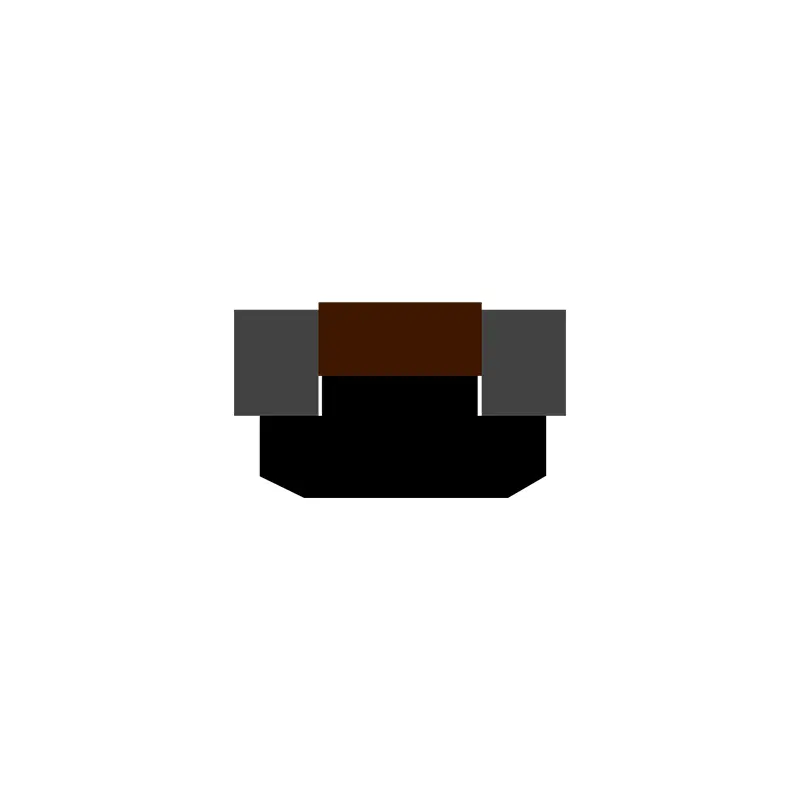

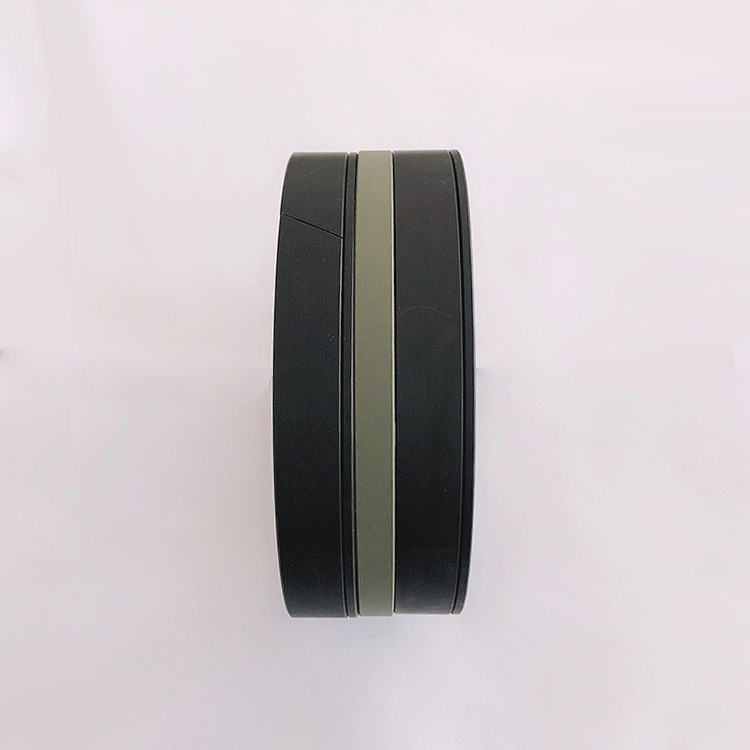

டி.டி.ஏ மற்றும் டி.டி.எம்.ஏ ஆகியவை ஒரு சிறப்பு வடிவ ரப்பர் (அல்லது பாலியூரிதீன்) எலாஸ்டோமர் மற்றும் மாற்றியமைக்கப்பட்ட பி.டி.எஃப்.இ சீல் வளையத்தால் ஆனவை, மேலும் நல்ல சீல், நீண்ட ஆயுள், குறைந்த உராய்வு, ஊர்ந்து செல்வது போன்றவற்றின் பண்புகளைக் கொண்டுள்ளன. பிஸ்டன்களின் ஒரு வழி அழுத்தம் சீல் செய்வதற்கு டி.டி.ஏ பொருத்தமானது. டி.டி.எம்.ஏ பிஸ்டன்களின் இரு வழி அழுத்தம் சீல் செய்வதற்கு ஏற்றது.

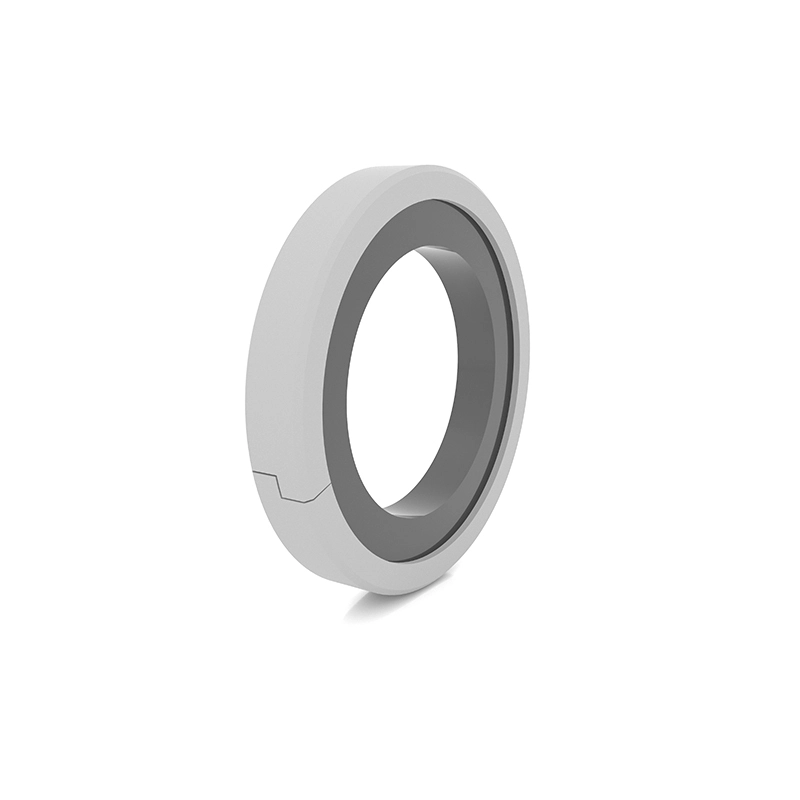

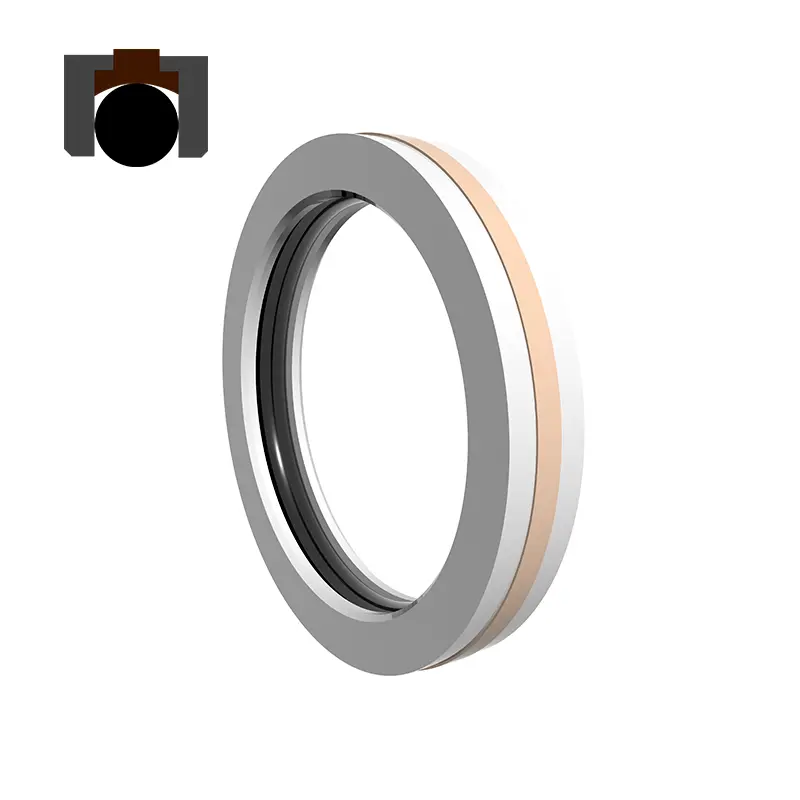

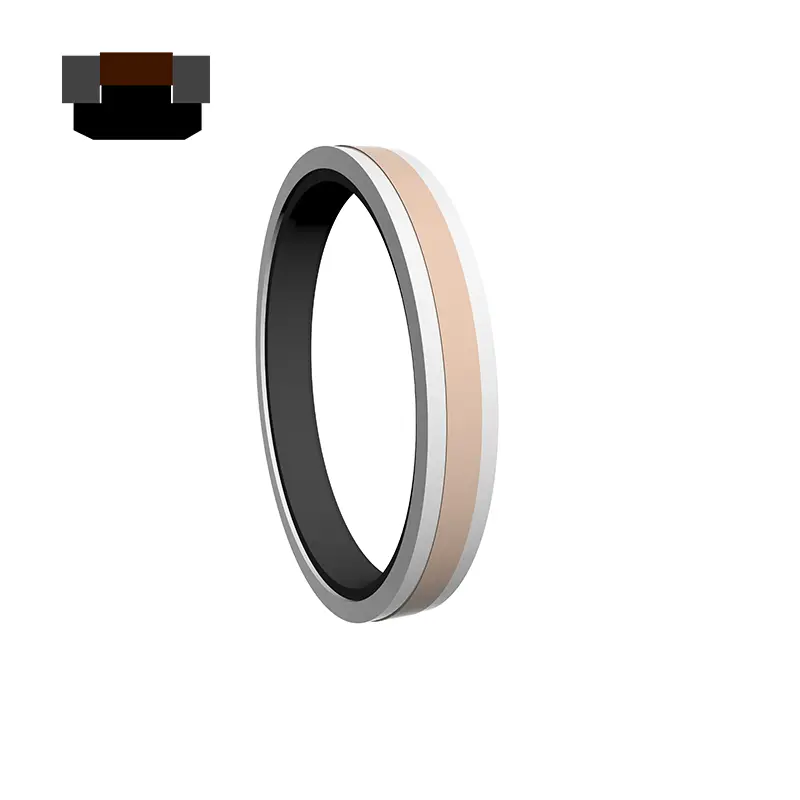

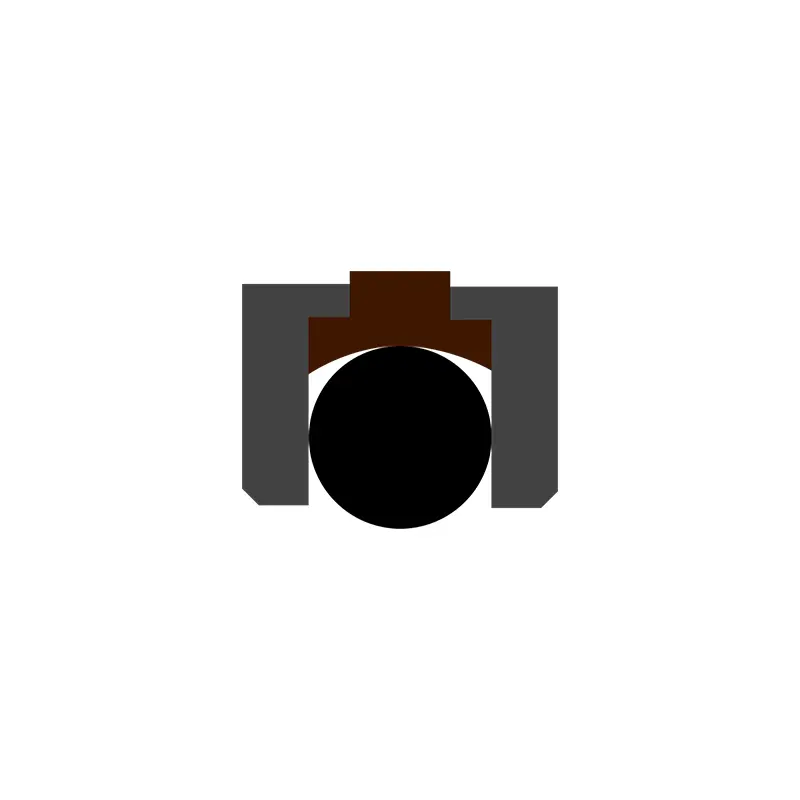

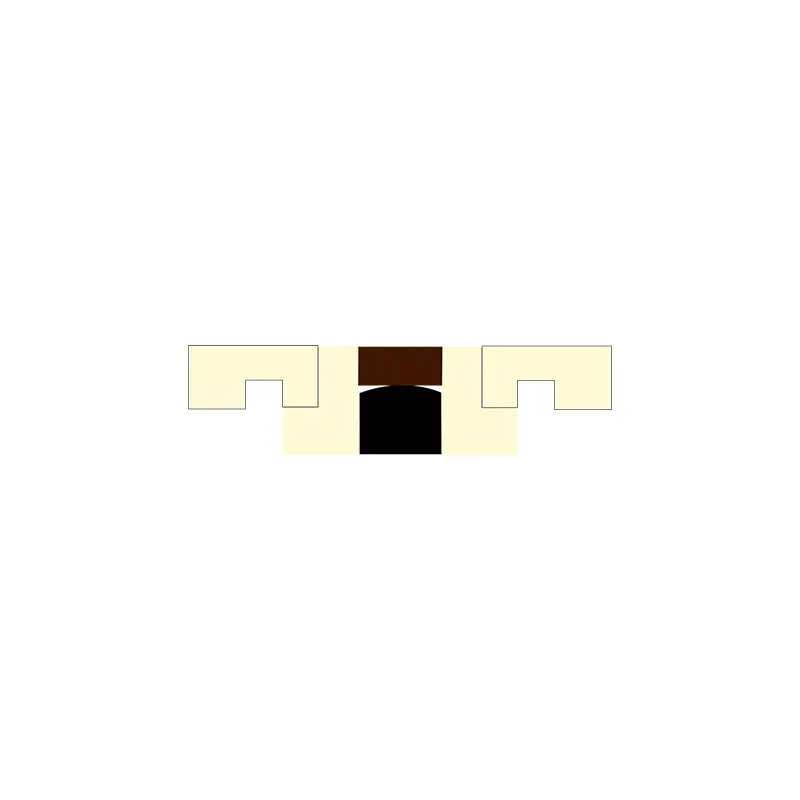

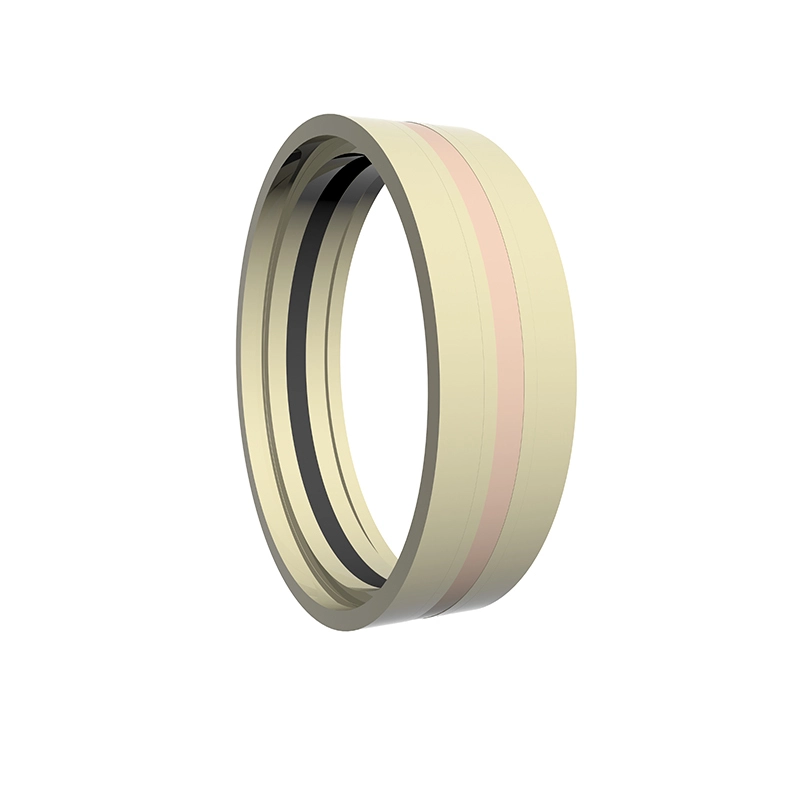

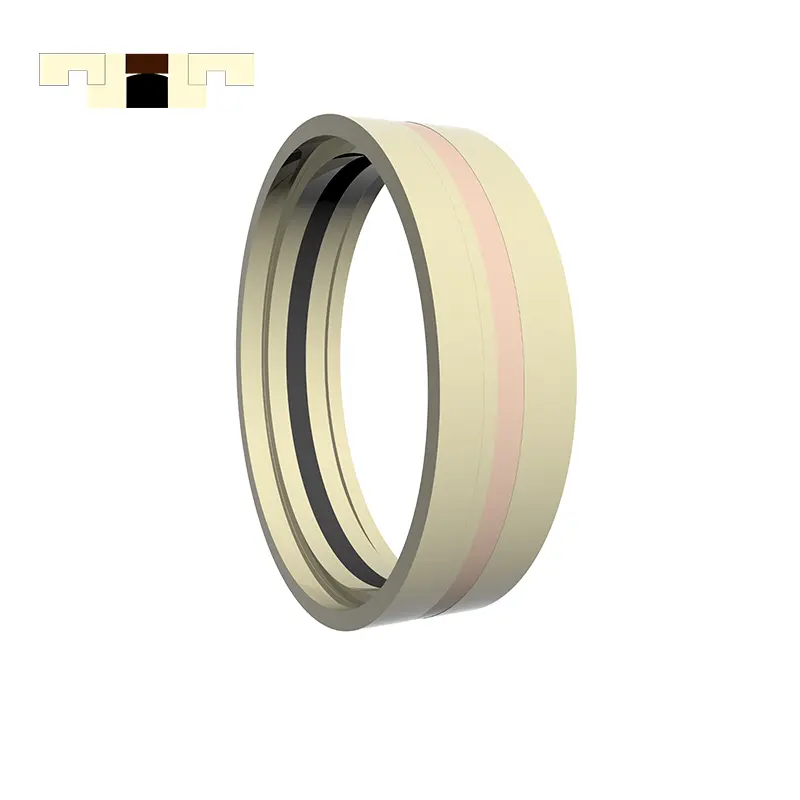

ஜி.ஜி.டி.ஏ ஒரு பி.டி.எஃப்.இ நிரப்பப்பட்ட சீல் வளையம், இரண்டு எல் வடிவ பிளாஸ்டிக் ஆதரவு மோதிரங்கள் மற்றும் ஒரு மீள் சக்தி ஓ-மோதிரங்களைக் கொண்டுள்ளது, நல்ல சீல், நீண்ட ஆயுள், குறைந்த உராய்வு, தவழும் மற்றும் பிற குணாதிசயங்கள் உள்ளன. பிஸ்டன் இருதரப்பு அழுத்தம் சீல் செய்வதற்கு ஏற்றது.

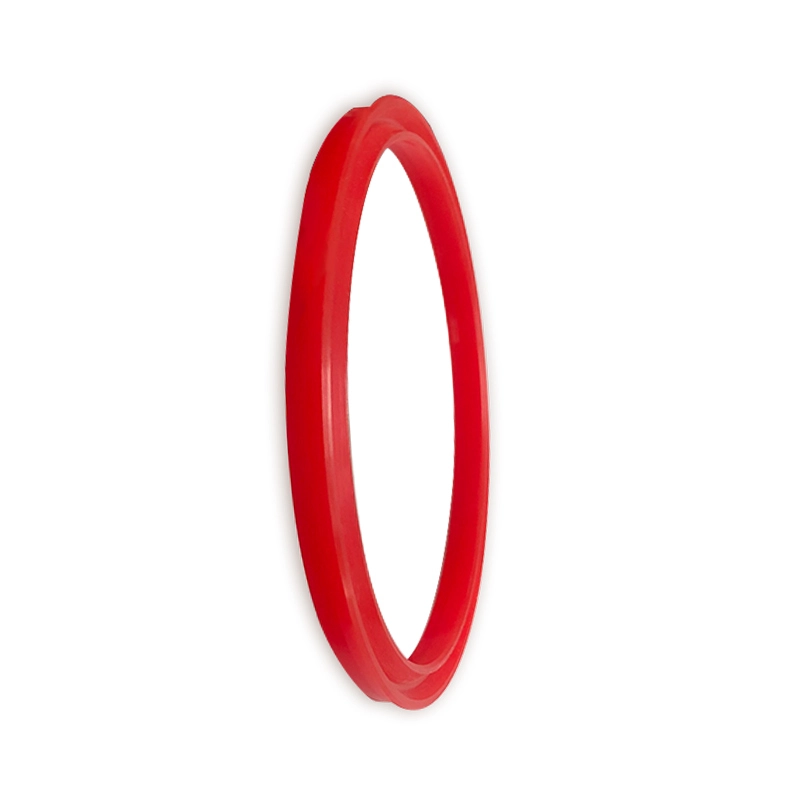

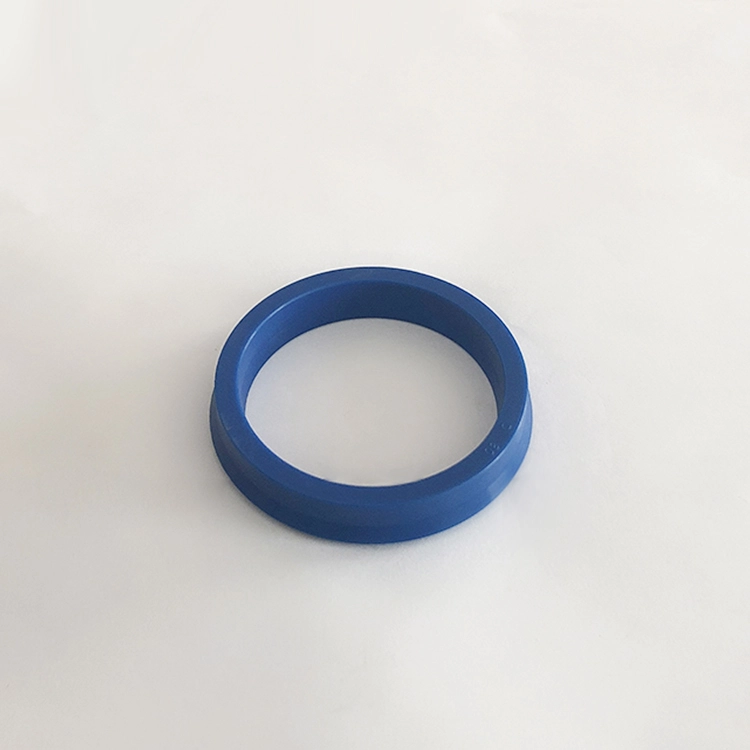

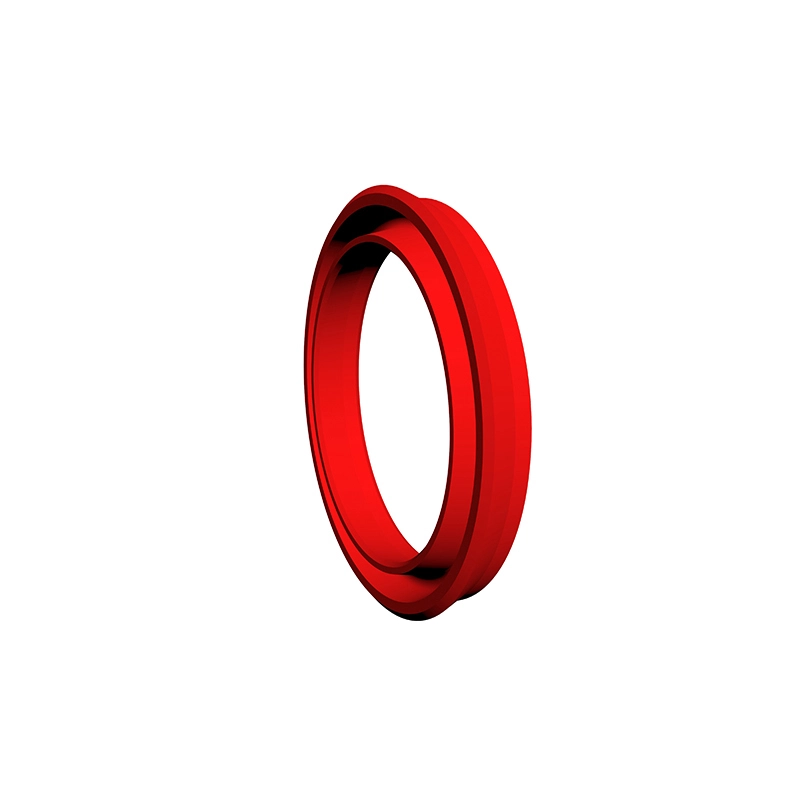

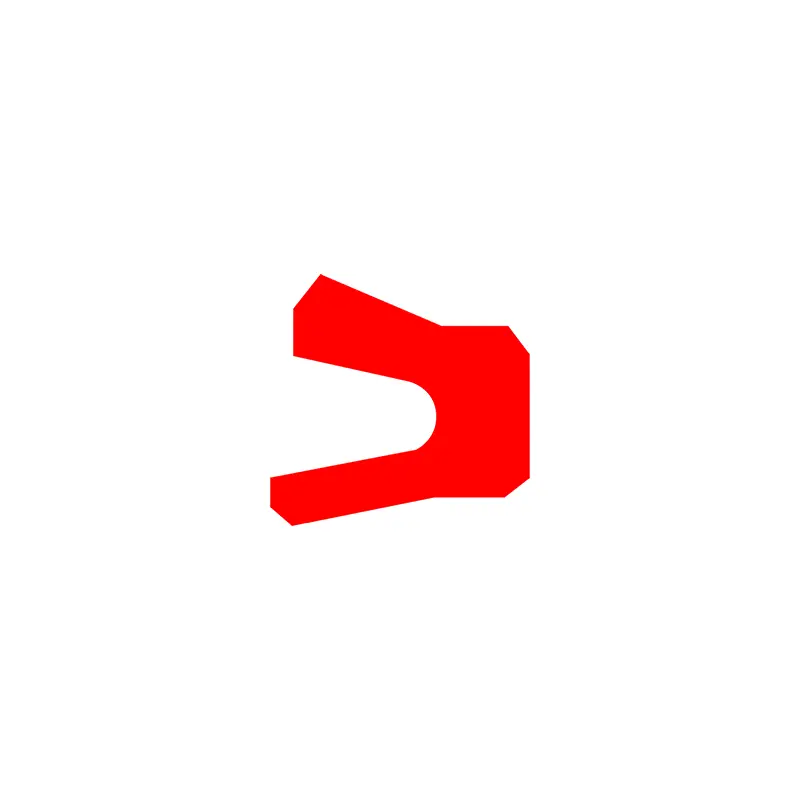

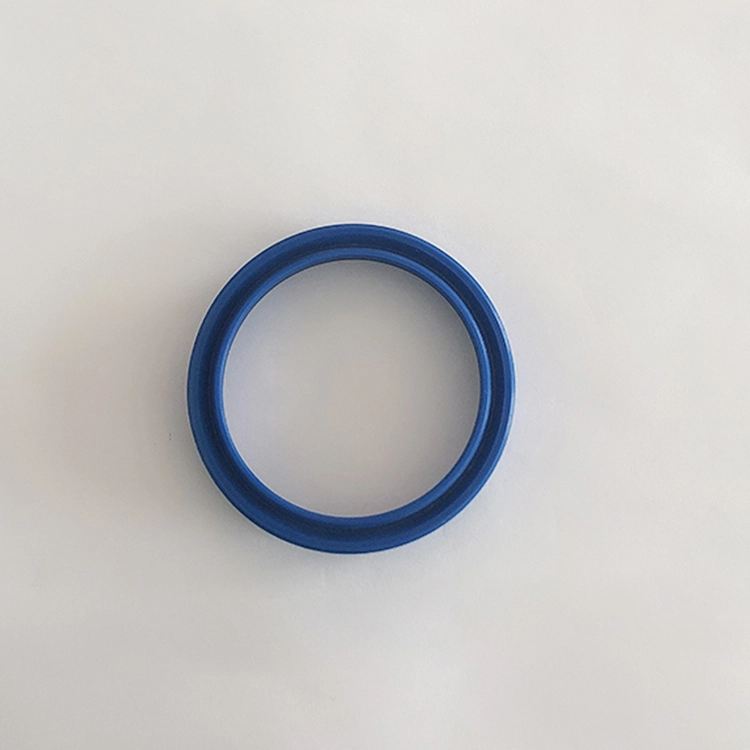

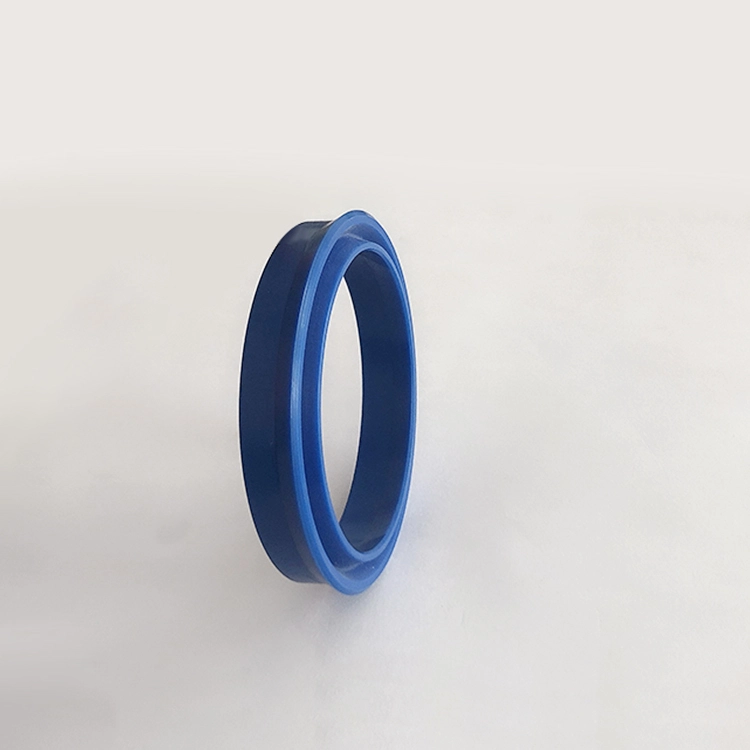

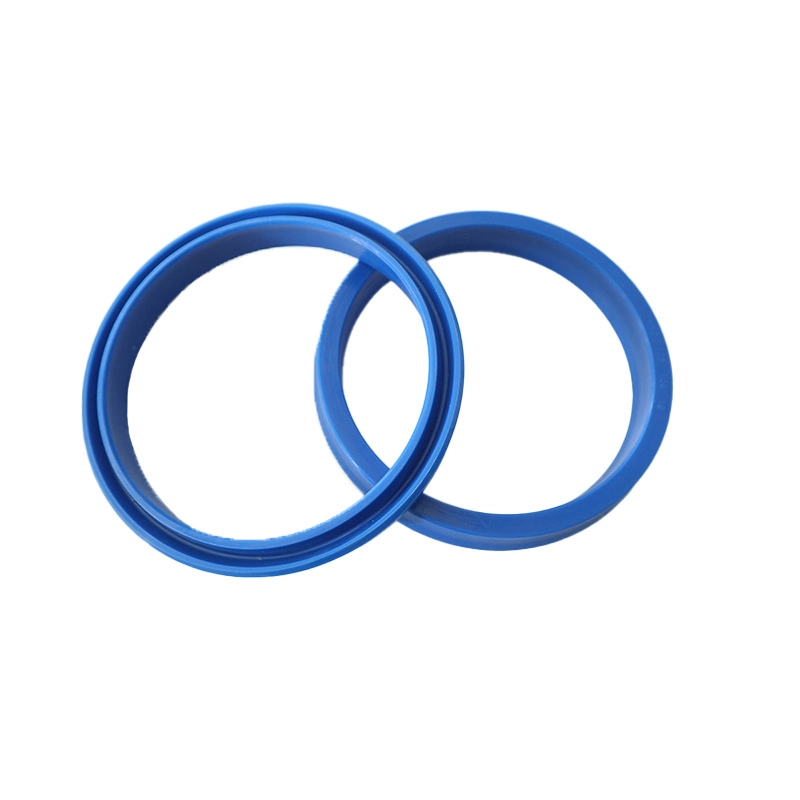

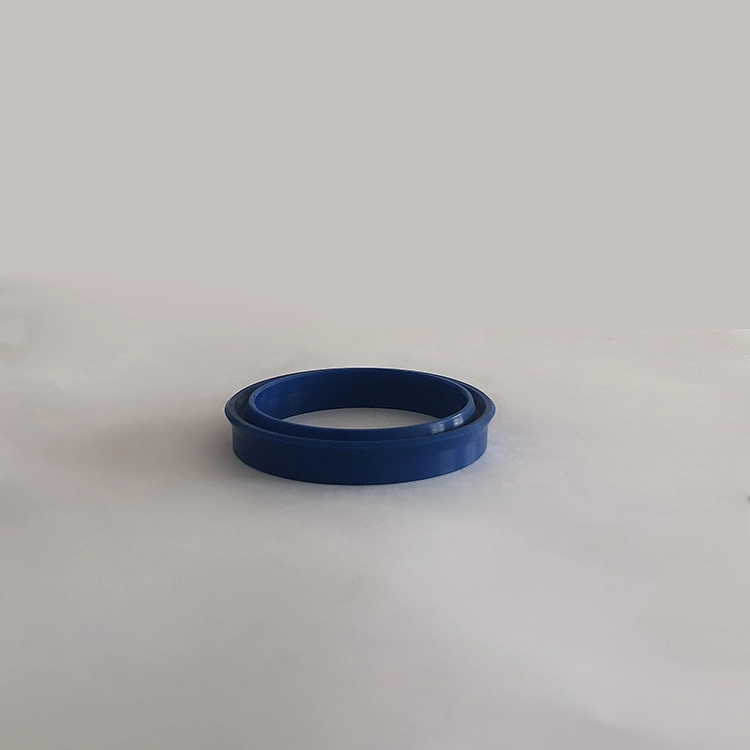

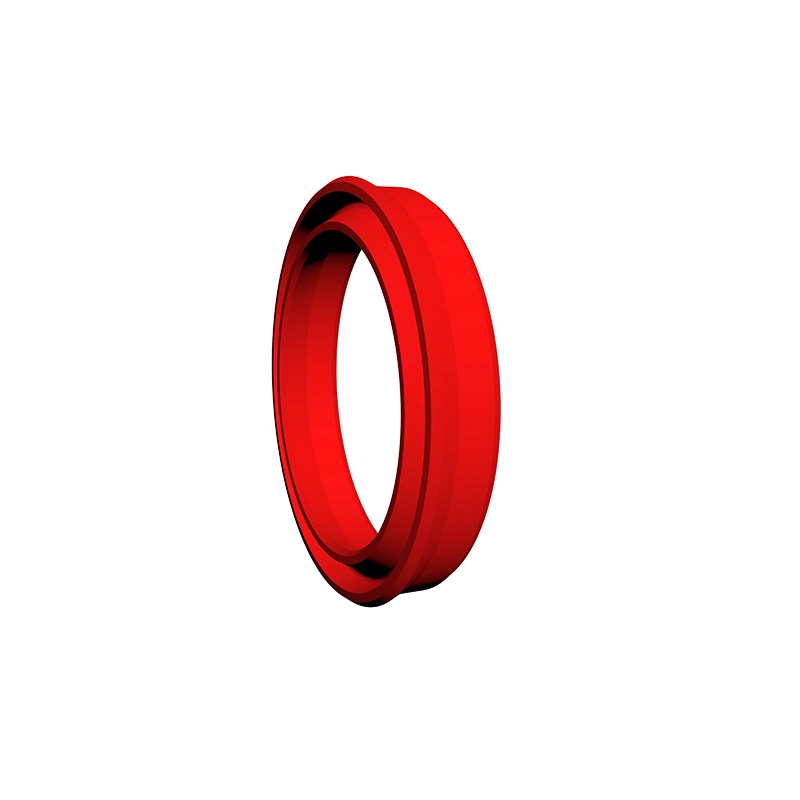

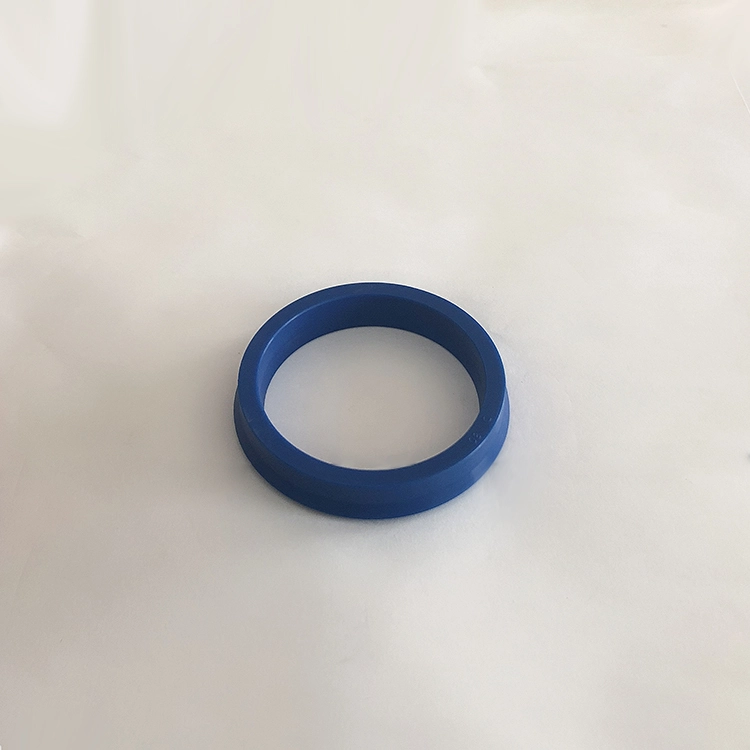

RCUP சீல் ரிங் என்பது பிஸ்டனில் சிறப்பாகப் பயன்படுத்தப்படும் ஒரு சமச்சீரற்ற முத்திரையாகும், இது ஹைட்ராலிக் பரஸ்பர இயக்க இயக்கத்திற்கு ஏற்றது, நல்ல சீல் செயல்திறனுடன். பள்ளம் ISO5597 தரநிலைக்கு இணங்குகிறது. தண்டு படத்திற்கான ஒய்எக்ஸ்.டி வகை சீல் வளையம் பிஸ்டனில் சிறப்பாகப் பயன்படுத்தப்படும் ஒரு சமச்சீரற்ற முத்திரையாகும், இது ஹைட்ராலிக் பரஸ்பர இயக்கத்திற்கு ஒரு வழி சீல் செய்வதற்கு ஏற்றது, நல்ல சீல் செயல்திறனுடன். 12 ~ 32MPA இன் கீழ் பயன்படுத்தும்போது, குதிகால் தக்கவைக்கும் மோதிரம் தேவைப்படுகிறது. பள்ளம் JB/ZQ4265-97 தரத்திற்கு ஒத்துப்போகிறது. அம்சங்கள்:
1. ஒளி சுமைகள் மற்றும் நடுத்தர சுமைகளுக்கு பொருந்தும்;
2. உயர் அழுத்த மற்றும் குறைந்த அழுத்த சீல் ஆகிய இரண்டிற்கும் நல்ல சீல் செயல்திறன்;
3. பலவிதமான பொருட்கள் கிடைக்கின்றன, பரந்த அளவிலான ஊடக எதிர்ப்புடன்;
4. எளிய அமைப்பு மற்றும் எளிதான நிறுவல் மற்றும் பராமரிப்பு.
தயாரிப்பு அம்சங்கள் மற்றும் பயன்பாடுகள்:
பொருள் தேர்வு:
RC61, RC62
1. ஓ-மோதிரங்களின் பொருட்கள்: R01 நைட்ரைல் ரப்பர் (NBR), R02 flororubber (FKM), முதலியன.
2. சீல் வளைய பொருட்கள்: நிலையான பொருள் PTFE3, பிற விருப்ப பொருட்கள் PTFE2, PTFE4, PU, முதலியன.
சரி
1. பொருந்தும் செவ்வக வளையத்தின் பொருள்: R01 நைட்ரைல் ரப்பர்
2. சீல் வளையத்தின் பொருள்: கலப்பு தெர்மோபிளாஸ்டிக் பொருள்.
RC63, RC64, SPG, RC66, AQ, AQF
1. ஓ-மோதிரங்களின் பொருட்கள்: R01 நைட்ரைல் ரப்பர் (NBR), R02 flororubber (FKM), முதலியன.
2. சீல் வளைய பொருட்கள்: நிலையான பொருள் PTFE3, பிற விருப்ப பொருட்கள் PTFE1, PTFE2, PTFE4.
KDAS, TPM
1. பொருந்தும் ரப்பர் வளைய பொருள்: R01 நைட்ரைல் ரப்பர்
2. ரிங் பொருள் தக்கவைத்தல்: நைலான் பிஏ/பாலிஆக்ஸிமெதிலீன் பிஓஎம்
3. வழிகாட்டி வளையம்: நைலான் பிஏ/பாலிஆக்ஸிமெதிலீன் போம்/பாலிடெட்ராஃப்ளூரோஎதிலீன் பி.டி.எஃப்.இ.
ஜி.டி.கே, ஆர்.சி 67
1. கிடைக்கும் எலாஸ்டோமர் பொருட்கள்: R01 நைட்ரைல் ரப்பர் (NBR), R02 flororubber (FKM), முதலியன.
2. சீல் வளைய பொருள்: நிலையான பொருள் PTFE3, பிற விருப்ப பொருட்கள் PTFE2, PTFE4.
3. ரிங் பொருள் தக்கவைத்தல்: POM/PA/PTFE, வெப்பநிலை 100 டிகிரியை தாண்டும்போது PTFE பொருள் பயன்படுத்தப்படுகிறது.
Rcek
1. அழுத்த மோதிர பொருள்: பாலிடெட்ராஃப்ளூரோஎத்திலீன், நைட்ரைல் துணி, ஃப்ளோரோரோபர் துணி, நைலான், பாலிஆக்ஸிமெதிலீன்
2. வி-ரிங் பொருள்: பாலிடெட்ராஃப்ளூரோஎத்திலீன், நைட்ரைல் ரப்பர், நைட்ரைல் துணி, ஃப்ளோரோரோபர், ஃப்ளோரோரோபர் துணி
3. ஆதரவு வளைய பொருள்: நைட்ரைல் துணி, ஃப்ளோரோரோபர் துணி, நைலான், பாலிஆக்ஸிமெதிலீன், பாலிடெட்ராஃப்ளூரோஎதிலீன்
ஆர்.சி.கே.ஆர், ஆர்.பி.டபிள்யூ
1. பொருந்தும் செவ்வக வளைய பொருள்: RO1 நைட்ரைல் ரப்பர் (NBR)
2. சீல் ரிங் பொருள்: பு

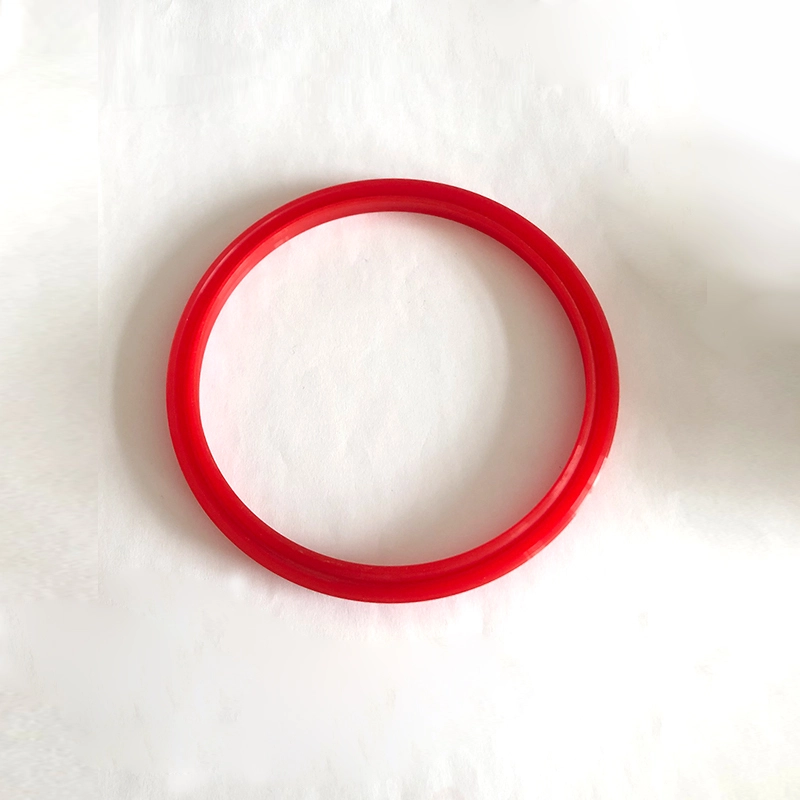

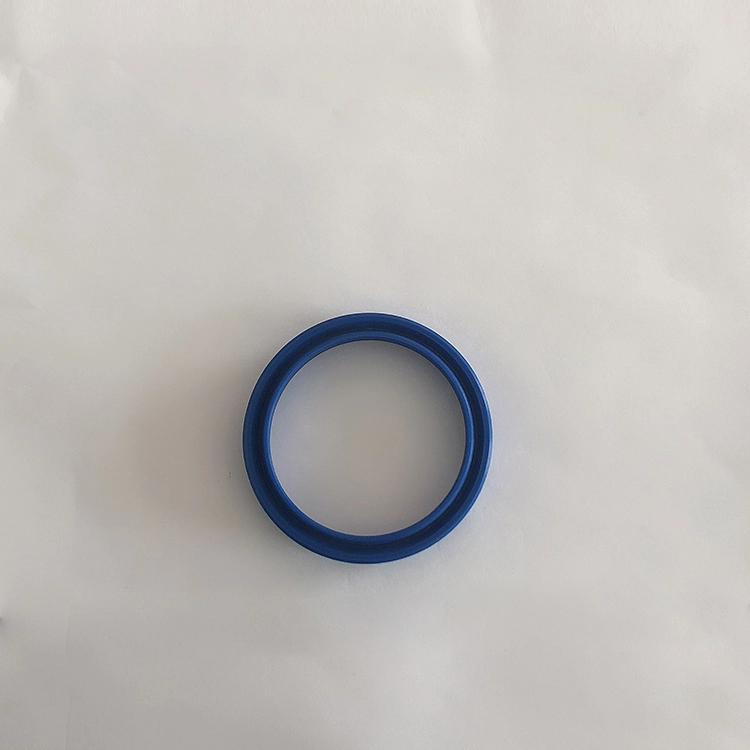

Yxd
விருப்ப நைட்ரைல் ரப்பர் (R01), ஃப்ளோரோரோபர் (R02), பாலியூரிதீன் (PU), முதலியன.
வரிசைப்படுத்தும் எடுத்துக்காட்டு:
வரிசைப்படுத்தும் மாதிரி RC61-40X29X4.2-PTFE3-R01 ஆர்டரிங் மாதிரி RC61-B-40X29X4.2-PTFE3-R02
RC61-Glyd ring RC61-B-HOLE CLEAN DXDX L-TRATHIAL CODE

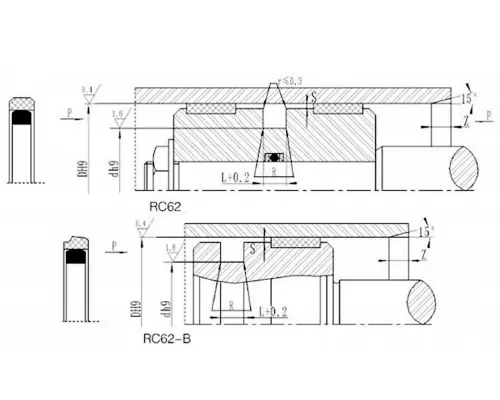

RC62-80X60X10-PTFE3-R01 RC62-MODEL DXDXL PTFE3, R01 பொருள் குறியீடு
ஆர்டர் மாடல் சரி -80x59x8 சிலிண்டர் விட்டம் x பள்ளம் விட்டம் x பள்ளம் அகலம்
வரிசைப்படுத்தும் மாதிரி RC63-80-PTFE3-R01 அல்லது SPGC-80-PTFE3-R01
RC63/SPGC- மாதிரி 80-சிலிண்டர் விட்டம் D PTFE3-PTFE பொருள் குறியீடு R01-O-ரிங் பொருள் குறியீடு
ஆர்டர் மாதிரி KDAS-80X60X22.4 சிலிண்டர் விட்டம் x பள்ளம் விட்டம் x பள்ளம் அகலம் (எல்)
ஆர்டர் மாதிரி TPM-80X60X22.4 சிலிண்டர் விட்டம் x பள்ளம் விட்டம் x பள்ளம் அகலம் (எல்)
வரிசைப்படுத்தும் எடுத்துக்காட்டு: GDKK-80*62*43*22.5-R01
ஆர்டர் மாதிரி RC64-80-PTFE3-R01
RC64-மாதிரி 80-சிலிண்டர் விட்டம் D PTFE3-PTFE பொருள் குறியீடு R01-O-ரிங் பொருள் குறியீடு
வரிசைப்படுத்தும் எடுத்துக்காட்டு: SPG-D*D*L-PTFE3-R01 (வெளிப்புற விட்டம்*உள் விட்டம்*பள்ளம் அகலம்) PTFE3, R01-பொருள் குறியீடு
RC66
ஆர்டர் மாதிரி RC67-100X85X12.5-PTFE3-R01 அல்லது SPGW-100X85X12.5-PTFE3 -R01
மாதிரி-சிலிண்டர் விட்டம் x பள்ளம் கீழ் விட்டம் x பள்ளம் அகலம் PTFE3-மாற்றியமைக்கப்பட்ட PTFE பொருள் குறியீடு R01 எலாஸ்டோமர் பொருள் குறியீடு
Rcek
| மாதிரி | பொருட்கள் | பொருந்தக்கூடிய வரம்பு | சீல் |
| Rcek-a | வி-மோதிரம்: என்.பி.ஆர் துணி, அழுத்தம் வளையம், ஆதரவு மோதிரம்: என்.பி.ஆர் துணி/பி.ஏ/போம்/பி.டி.எஃப்.இ. | சாதாரண வெப்பநிலை, உயர் அழுத்தம் | நல்லது |
| Rcek-b | வி-மோதிரம்: எஃப்.கே.எம் துணி, அழுத்தம் வளையம், ஆதரவு மோதிரம்: எஃப்.கே.எம் துணி/பி.டி.எஃப்.இ. | அதிக வெப்பநிலை, உயர் அழுத்தம் | நல்லது |
| Rcek-c | வி-மோதிரம்: NBR, அழுத்தம் வளையம், ஆதரவு மோதிரம்: NBR துணி/PA/POM/PTFE | சாதாரண வெப்பநிலை, நடுத்தர மற்றும் குறைந்த அழுத்தம் | சிறந்த |
| RCEK-D | வி-மோதிரம்: எஃப்.கே.எம், அழுத்தம் வளையம், ஆதரவு மோதிரம்: எஃப்.கே.எம் துணி/பி.டி.எஃப்.இ. | அதிக வெப்பநிலை, நடுத்தர மற்றும் குறைந்த அழுத்தம் | சிறந்த |
| Rcek-e | வி-மோதிரம்: என்.பி.ஆர் மற்றும் என்.பி.ஆர் துணி சேர்க்கை, அழுத்தம் வளையம், ஆதரவு வளையம்: என்.பி.ஆர் துணி/பி.ஏ/போம்/பி.டி.எஃப்.இ. | சாதாரண வெப்பநிலை, நடுத்தர மற்றும் உயர் அழுத்தம் | சிறந்த |
| Rcek-f | வி-மோதிரம்: எஃப்.கே.எம் மற்றும் எஃப்.கே.எம் துணி சேர்க்கை, அழுத்தம் வளையம், ஆதரவு வளையம்: எஃப்.கே.எம் துணி/பி.டி.எஃப்.இ | அதிக வெப்பநிலை, நடுத்தர மற்றும் உயர் அழுத்தம் | நியாயமானது |
| Rcek-g | வி-மோதிரம், அழுத்தம் வளையம், ஆதரவு வளையம்: PTFE1/PTFE2/PTFE3/PTFE4 | அதிக வெப்பநிலை மற்றும் உயர் அழுத்த அரிக்கும் ஊடகம் | சிறந்த |
| Rcek-h | வி-மோதிரம்: PU, அழுத்தம் வளையம், ஆதரவு வளையம்: PU/PA/POM/PTFE | சாதாரண வெப்பநிலை, நடுத்தர மற்றும் உயர் அழுத்தம் | சீல் |
| ஆர்டர் மாதிரி RCEK-A-120 × 95x25.3 மாதிரி-சிலிண்டர் விட்டம் x பள்ளம் கீழ் விட்டம் x பள்ளம் அகலம் | |||

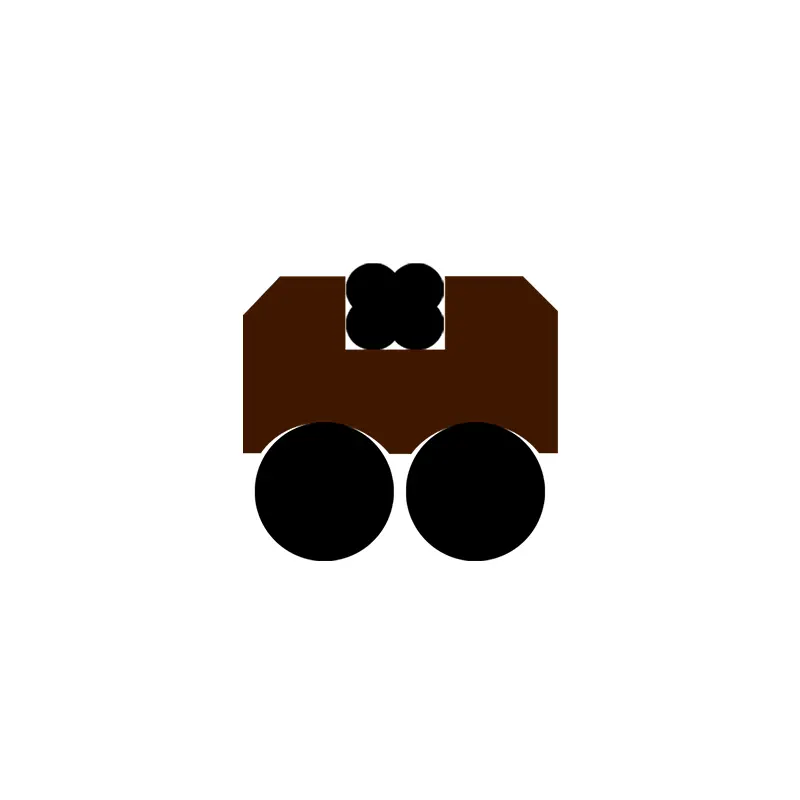

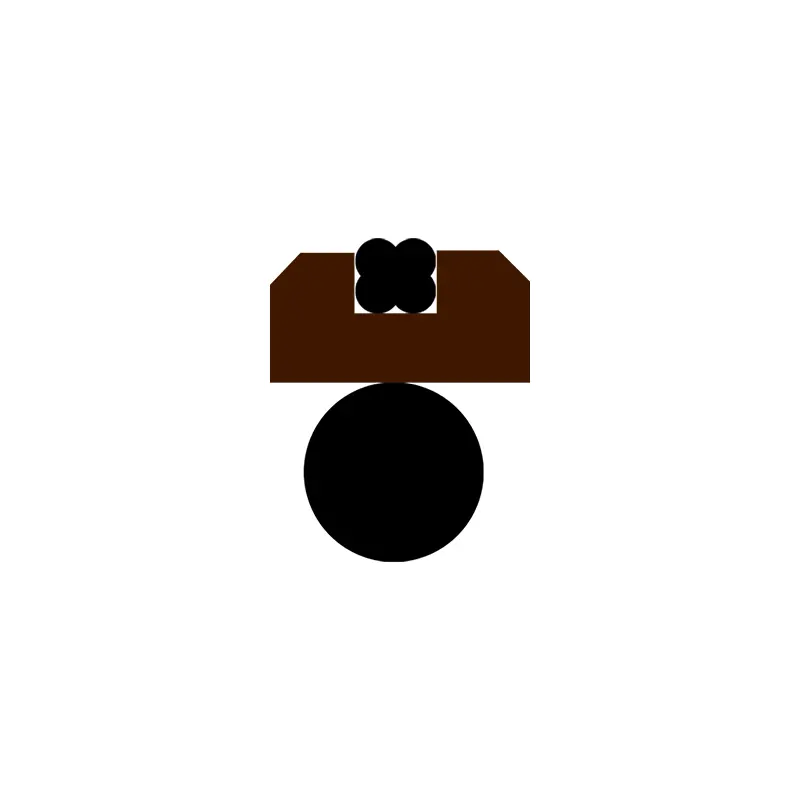

Aq
Aqf
ஆர்.சி.கே.ஆர்
Rpw
டி.டி.ஏ.

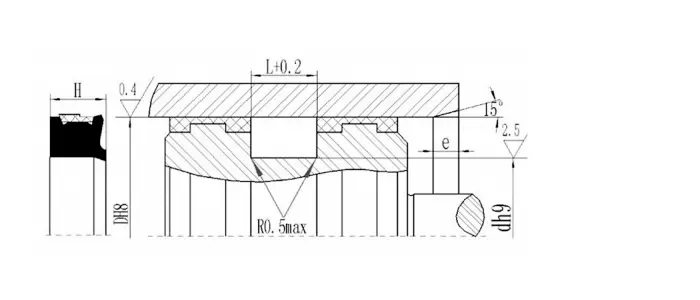

சேம்பர் நீளம்
| சிலிண்டர் விட்டம் வரம்பு | சேம்பர் நீளம் e≥ |
| 40-89 | 6 |
| 90-144 | 7 |
| 145-320 | 10 |
| 321-670 | 15 |
டி.டி.எம்.ஏ.
ஜி.ஜி.டி.ஏ.
Rcup
வரிசைப்படுத்தும் எடுத்துக்காட்டு: ஆர்டர் மாதிரி RCUP D63 × 48 × 10 சிலிண்டர் விட்டம் × பள்ளம் விட்டம் × முத்திரை உயரம்

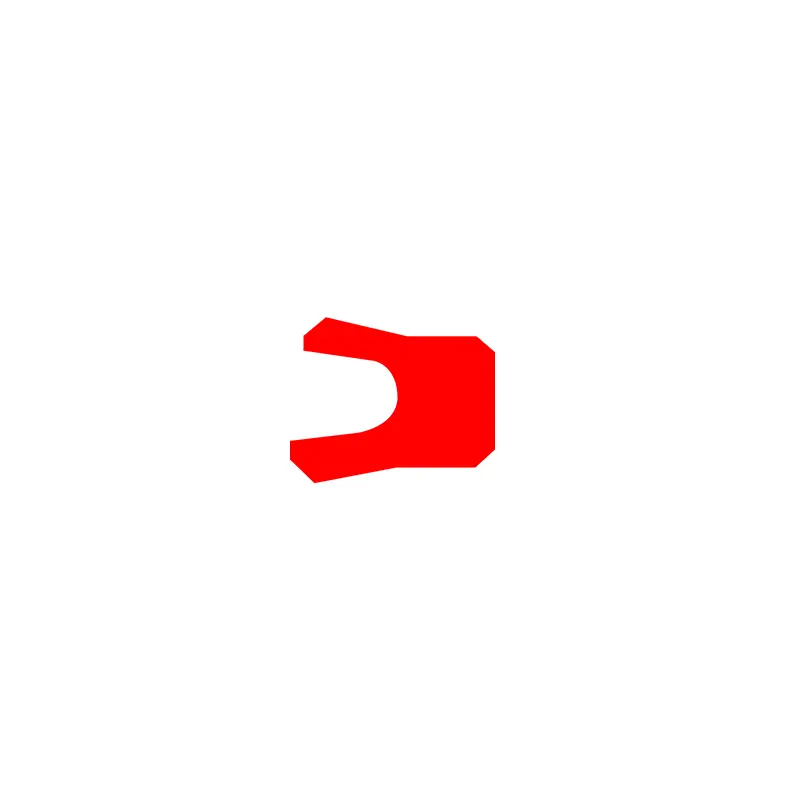

Yxd
ஆர்டர் மாதிரி YXD63 × 51 × 14-R01 சிலிண்டர் விட்டம் × பள்ளம் விட்டம் × முத்திரை உயர-பொருள் குறியீடு

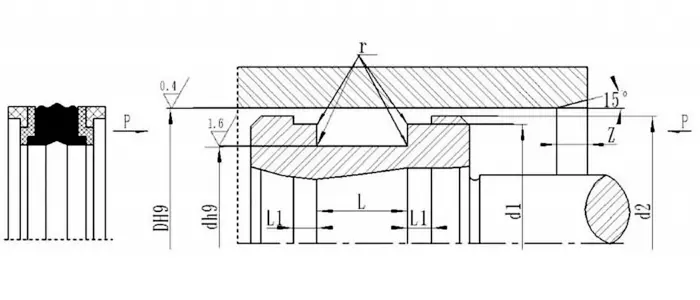

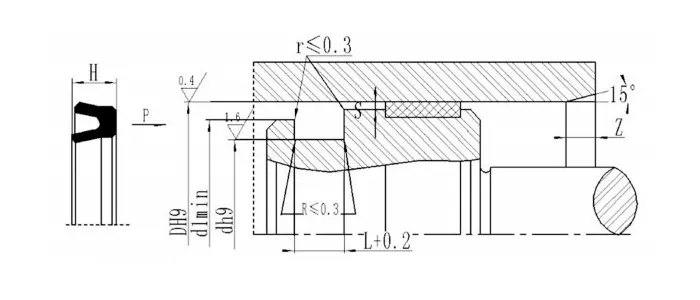

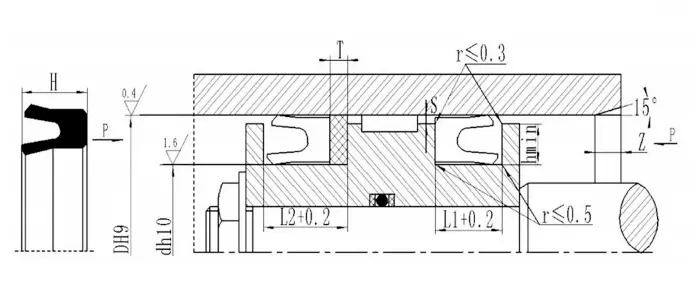

விவரக்குறிப்புகள்:

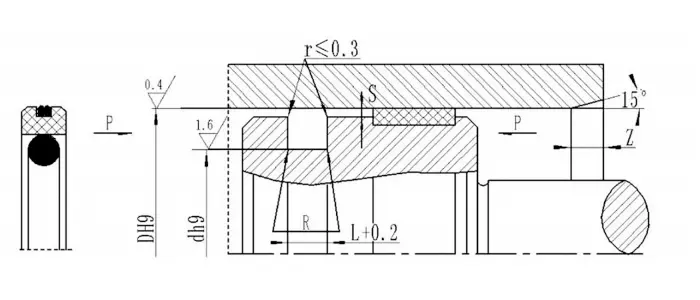

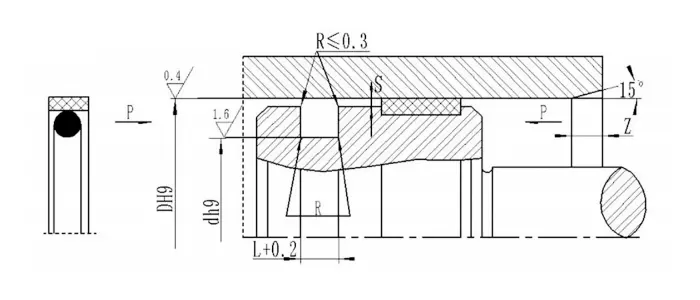

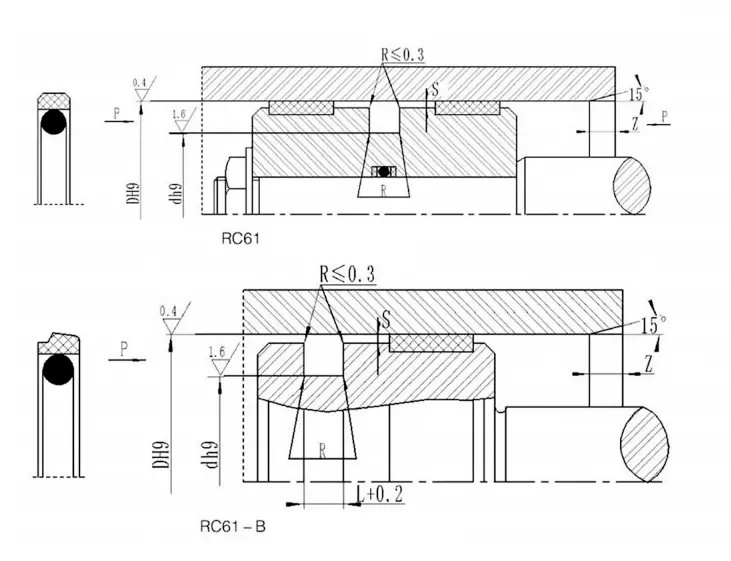

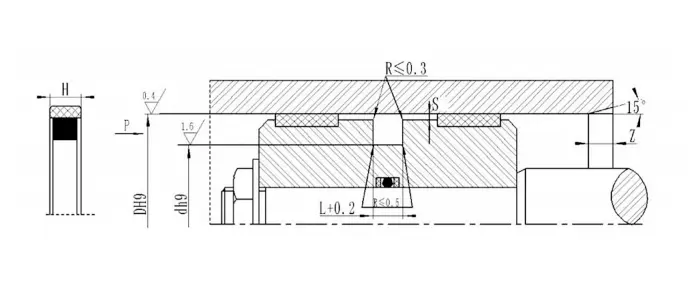

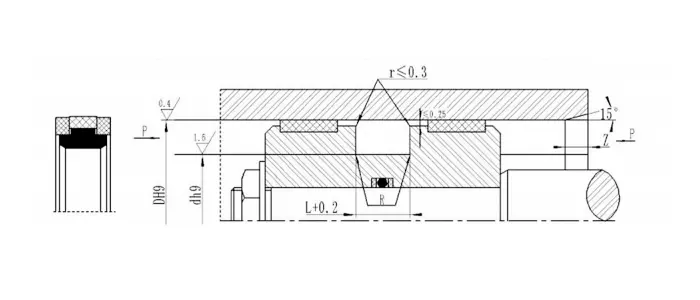

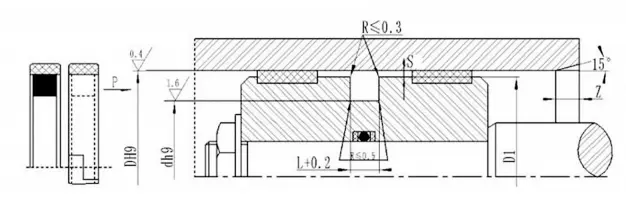

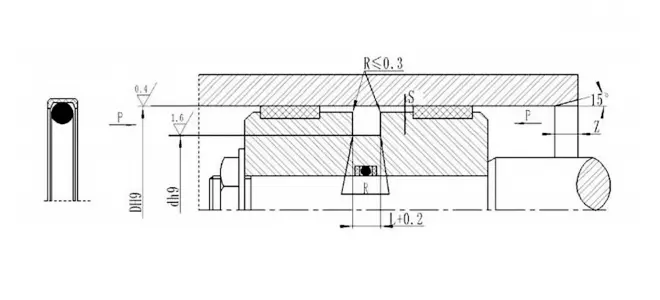

RC61| துளை வரம்பு டி எச் 9 |
பள்ளம் விட்டம் டி எச் 9 |
பள்ளம் அகலம் L+0.2 |
ரேடியல் அனுமதி ஸ்மாக்ஸ் | வட்டமான மூலைகள் Rmax |
சேம்பர் Zநிமிடம் |
ஓ-ரிங் கம்பி விட்டம் | |||
| நிலையான வகை | ஒளி சுமை | அதிக சுமை | 0 ~ 20mpa | 20 ~ 40mpa | |||||
| 8 ~ 14.9 | 15 ~ 39.9 | - | டி -4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39.9 | 40 ~ 79.9 | - | டி -7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79.9 | 80 ~ 132.9 | 15 ~ 39.9 | டி -11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79.9 | டி -15.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330-669.9 | 80 ~ 132.9 | டி -21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330 ~ 669.9 | 670 ~ 999.9 | 133 ~ 329.9 | டி -24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999.9 | - | 330 ~ 669.9 | டி -28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | டி -38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| குறிப்பு: 1. துளை விட்டம் ≤30 மிமீ, திறந்த பள்ளத்தைப் பயன்படுத்த பரிந்துரைக்கப்படுகிறது. | |||||||||
| 2. அழுத்தம்> 40MPA க்கு, முத்திரையின் வேர் பகுதி S அதிகபட்ச H8/F8 FIT சகிப்புத்தன்மையைப் பயன்படுத்துகிறது | |||||||||

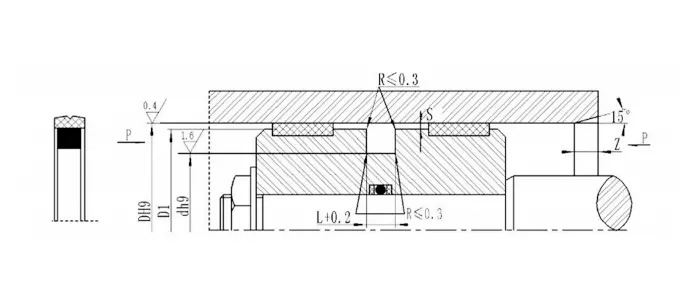

| துளை வரம்பு டி எச் 9 |
பள்ளம் விட்டம் டி எச் 9 |
பள்ளம் அகலம் L+0.2 |
ரேடியல் அனுமதி ஸ்மாக்ஸ் | வட்டமான மூலைகள் Rmax |
சேம்பர் Zநிமிடம் |
|
| 0-20MPA | 20 ~ 40mpa | |||||
| 20 ~ 49.9 | டி -10 | 5 | 0.40 | 0.30 | 0.3 | 4 |
| 50 ~ 59.9 | டி -15 | 7.5 | 0.40 | 0.30 | 0.4 | 5 |
| 60 ~ 149.9 | டி -20 | 10 | 0.50 | 0.40 | 0.4 | 6 |
| 150 ~ 244.9 | டி -25 | 12.5 | 0.60 | 0.50 | 0.4 | 8.5 |
| 245 ~ 519.9 | டி -30 | 15 | 0.70 | 0.60 | 0.8 | 10 |
| 520 ~ 769.9 | டி -35 | 17.5 | 0.80 | 0.70 | 1.2 | 13 |
| 770 ~ 1500 | டி -40 | 20 | 0.80 | 0.70 | 1.2 | 15 |
| குறிப்பு: 1. துளை விட்டம் mm 30 மிமீ, திறந்த பள்ளத்தைப் பயன்படுத்த பரிந்துரைக்கப்படுகிறது. | ||||||
| 2. அழுத்தம்> 40MPA க்கு, முத்திரையின் வேர் பகுதி S அதிகபட்ச H8/F8 FIT சகிப்புத்தன்மையைப் பயன்படுத்துகிறது. | ||||||
| மாதிரி | DH9 | DH9 | L+0.2 | டி 1 | மாதிரி | DH9 | DH9 | L+0.2 | டி 1 | மாதிரி | DH9 | DH9 | L+0.2 | டி 1 |
| சரி -25*16*4.2 | 25 | 16 | 4.2 | 24.3 | சரி -90*74.5*6.3 | 90 | 74.5 | 6.3 | 89.0 | சரி -160*139*8.0 | 160 | 139 | 8.0 | 158.8 |
| சரி -32*21*4.2 | 32 | 21 | 4.2 | 31.3 | சரி -95*74*8.0 | 95 | 74 | 8.0 | 94.0 | சரி -170*149*8.0 | 170 | 149 | 8.0 | 168.8 |
| சரி -40*26.3*5.8 | 40 | 26.3 | 5.8 | 39.2 | சரி -100*79*8.0 | 100 | 79 | 8.0 | 99.0 | சரி -180*159*8.0 | 180 | 159 | 8.0 | 178.8 |
| சரி -40*29*4.2 | 40 | 29 | 4.2 | 39.3 | சரி -100*84.5*6.3 | 100 | 84.5 | 6.3 | 99.0 | சரி -190*169*8.0 | 190 | 169 | 8.0 | 188.8 |
| சரி -50*34.5*6.3 | 50 | 34.5 | 6.3 | 49.0 | சரி -105*84*8.0 | 105 | 84 | 8.0 | 103.8 | சரி -200*179*8.0 | 200 | 179 | 8.0 | 198.8 |
| சரி -50*39*4.2 | 50 | 39 | 4.2 | 49.3 | சரி -110*89*8.0 | 110 | 89 | 8.0 | 108.8 | சரி -210*189*8.0 | 210 | 189 | 8.0 | 208.4 |
| சரி -60*41.7*7 | 60 | 41.7 | 7.0 | 59.2 | சரி -110*94.5*6.3 | 110 | 94.5 | 6.3 | 109.0 | சரி -220*199*8.0 | 220 | 199 | 8.0 | 218.4 |
| சரி -60*49*4.2 | 60 | 49 | 4.2 | 59.3 | சரி -115*94*8.0 | 115 | 94 | 8.0 | 113.8 | சரி -230*209*8.0 | 230 | 209 | 8.0 | 228.4 |
| சரி -63*44.7*7.0 | 63 | 44.7 | 7.0 | 62.2 | சரி -120*99*8.0 | 120 | 99 | 8.0 | 118.3 | சரி -240*219*8.0 | 240 | 219 | 8.0 | 238.4 |
| சரி -63*47.5*6.3 | 63 | 47.5 | 6.3 | 62.0 | சரி -125*104*8.0 | 125 | 104 | 8.0 | 123.8 | சரி -250*229*8.0 | 250 | 229 | 8.0 | 248.4 |
| சரி -70*51.7*7.0 | 70 | 51.7 | 7.0 | 69.2 | சரி -125*109.5*6.3 | 125 | 109.5 | 6.3 | 124.0 | சரி -280*225.5*8.0 | 280 | 255.5 | 8.0 | 278.4 |
| சரி -70*59*4.2 | 70 | 59 | 4.2 | 69.3 | சரி -130*109*8.0 | 130 | 109 | 8.0 | 128.8 | சரி -300*272*9.5 | 300 | 272 | 9.5 | 297.8 |
| சரி -75*54*8.0 | 75 | 54 | 8.0 | 74.2 | சரி -130*114.5*6.3 | 130 | 114.5 | 6.3 | 129.0 | சரி -320*292*9.5 | 320 | 292 | 9.5 | 317.8 |
| சரி -75*59.5*6.3 | 75 | 59.5 | 6.3 | 74.0 | சரி -135*114*8.0 | 135 | 114 | 8.0 | 133.5 | சரி -330*302*9.5 | 330 | 302 | 9.5 | 327.8 |
| சரி -80*59*8.0 | 80 | 59 | 8.0 | 79.0 | சரி -135*119.5*6.3 | 135 | 119.5 | 6.3 | 134.0 | சரி -350*322*9.5 | 350 | 322 | 9.5 | 347.8 |
| சரி -80*64.5*6.3 | 80 | 64.5 | 6.3 | 79.0 | சரி -140*119*8.0 | 140 | 119 | 8.0 | 138.8 | சரி -370*342*9.5 | 370 | 342 | 9.5 | 367.8 |
| சரி -85*64*8.0 | 85 | 64 | 8.0 | 84.0 | சரி -145*124*8.0 | 145 | 124 | 8.0 | 143.8 | சரி -420*392*9.5 | 420 | 392 | 9.5 | 417.8 |
| சரி -90*69*8.0 | 90 | 69 | 8.0 | 89.0 | சரி -150*129*8.0 | 150 | 129 | 8.0 | 148.8 |
|
|
|
|
|

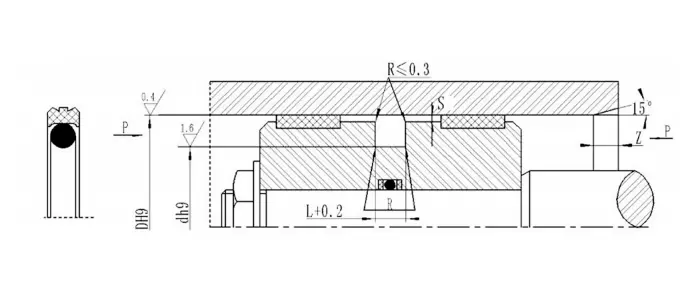

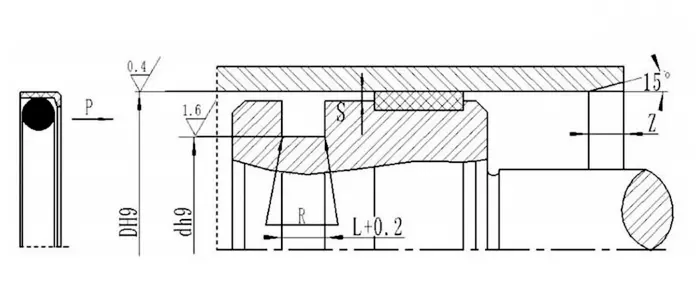

| துளை வரம்பு டி எச் 9 |
பள்ளம் விட்டம் டி எச் 9 | பள்ளம் அகலம் L+0.2 |
ரேடியல் அனுமதி Sஎம்.ஏ.x |
சுற்று மூலைகள் Rmax |
சேம்பர் Zநிமிடம் |
ஓ-ரிங் கம்பி விட்டம் dO |
|
| ஹைட்ராலிக் | நியூமேடிக் மற்றும் ஹைட்ராலிக் குறைந்த உராய்வு | ||||||
| 6 ~ 13 | டி -3 | டி -3.5 | 2.5 | 0.2 | 0.4 | 3 | 1.9 |
| 14 ~ 26 | டி -4 | டி -4.6 | 3.2 | 0.3 | 0.6 | 4 | 2.4 |
| 27 ~ 56 | டி -6 | டி -6.6 | 4.7 | 0.3 | 1 | 5 | 3.5 |
| 57 ~ 169 | டி -10 | டி -10.6 | 7.5 | 0.35 | 1 | 6 | 5.7 |
| 170 ~ 1500 | டி -15 | டி -15.6 | 11.0 | 0.4 | 2.5 | 8 | 8.6 |
| மாதிரி | அளவு | மாதிரி | அளவு | ||||||||||
| D | d | டி 1 | டி 2 | L | எல் 1 | D | d | டி 1 | டி 2 | L | எல் 1 | ||
| KDAS-20 | 20 | 11 | 17 | 19 | 13.5 | 2.1 | KDAS-25/2 | 25 | 16 | 22 | 24 | 13.5 | 2.1 |
| KDAS-22 | 22 | 13 | 19 | 21 | 13.5 | 2.1 | KDAS-28 | 28 | 19 | 25 | 27 | 13.5 | 2.1 |
| KDAS-25/1 | 25 | 15 | 22 | 24 | 12.5 | 4 | KDAS-30 | 30 | 21 | 27 | 29 | 13.5 | 2.1 |
| தயாரிப்பு எண் | D | d | b | d2 | d3 | a | c | f | e |
| GDKK-40 | 40 | 26 | 32 | 32 | 36 | 3 | 15.5 | 8.25 | 7 |
| GDKK-45 | 45 | 31 | 37 | 41 | |||||
| GDKK-50 | 50 | 34 | 39 | 42 | 46 | 20.5 | 9.25 | ||
| GDKK-56 | 56 | 40 | 48 | 52 | |||||
| GDKK-63 | 63 | 47 | 55 | 59 | |||||
| GDKK-65 | 65 | 49 | 57 | 61 | |||||
| GDKK-70 | 70 | 54 | 62 | 66 | |||||
| GDKK-75 | 75 | 59 | 67 | 71 | |||||
| GDKK-80 | 80 | 62 | 43 | 72 | 76 | 22.5 | 10.25 | ||
| GDKK-85 | 85 | 67 | 77 | 81 | |||||
| GDKK-90 | 90 | 72 | 82 | 86 | |||||
| GDKK-95 | 95 | 77 | 87 | 91 | |||||
| GDKK-100 | 100 | 82 | 92 | 96 | 10 | ||||
| GDKK-110 | 110 | 92 | 102 | 106 | |||||
| GDKK-115 | 115 | 97 | 107 | 111 | |||||
| GDKK-120 | 120 | 102 | 112 | 116 |
| துளை வரம்பு டி எச் 9 |
பள்ளம் விட்டம் DH9 |
பள்ளம் அகலம் L+0.2 |
வட்டமான மூலைகள் Rmax |
ரேடியல் அனுமதி ஸ்மாக்ஸ் |
சேம்பர் Zநிமிடம் |
ஓ-ரிங் கம்பி விட்டம் dO |
| 14 ~ 22.9 | டி -5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 23 ~ 49.9 | டி -6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 50 ~ 119.9 | டி -10.0 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 120 ~ 1500 | டி -13.0 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
| குறிப்பு: சிலிண்டர் விட்டம் ≤30 மிமீ, திறந்த பள்ளம் பரிந்துரைக்கப்படுகிறது. | ||||||
| D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
| 30 | 20.5 | 4.3 | 4.5 | 95 | 80 | 7.3 | 7.5 | 224 | 202 | 10.8 | 11 | 800 | 785 | 12.7 | 13 | |||
| 31.5 | 22 | 4.3 | 4.5 | 100 | 85 | 7.3 | 7.5 | 225 | 203 | 10.8 | 11 | 900 | 870 | 24.5 | 25 | |||
| 32 | 22.5 | 4.3 | 4.5 | 108 | 92 | 7.3 | 7.5 | 230 | 208 | 10.8 | 11 | 930 | 890 | 19 | 20 | |||
| 35 | 25.5 | 4.3 | 4.5 | 110 | 94 | 7.3 | 7.5 | 240 | 218 | 10.8 | 11 | 935 | 920 | 12.7 | 13 | |||
| 35.5 | 26 | 4.3 | 4.5 | 112 | 96 | 7.3 | 7.5 | 250 | 228 | 10.8 | 11 | 950 | 925 | 17.7 | 18 | |||
| 40 | 30 | 4.3 | 4.5 | 120 | 104 | 7.3 | 7.5 | 260 | 236 | 11.7 | 12 | 1000 | 960 | 19.7 | 20 | |||
| 45 | 35 | 4.3 | 4.5 | 125 | 109 | 7.3 | 7.5 | 270 | 246 | 11.7 | 12 | 1060 | 1020 | 19.7 | 20 | |||
| 50 | 40 | 4.3 | 4.5 | 130 | 114 | 7.3 | 7.5 | 280 | 256 | 11.7 | 12 | 1120 | 1080 | 19.7 | 20 | |||
| 55 | 45 | 4.3 | 4.5 | 140 | 124 | 7.3 | 7.5 | 290 | 266 | 11.7 | 12 | 1150 | 1110 | 19.7 | 20 | |||
| 56 | 46 | 4.3 | 4.5 | 145 | 129 | 7.3 | 7.5 | 300 | 276 | 11.7 | 12 | 1180 | 1130 | 19.7 | 20 | |||
| 60 | 50 | 4.3 | 4.5 | 150 | 134 | 7.3 | 7.5 | 310 | 286 | 11.7 | 12 | 1210 | 1170 | 19.7 | 20 | |||
| 63 | 48 | 7.3 | 7.5 | 155 | 139 | 7.3 | 7.5 | 320 | 296 | 11.7 | 12 | 1250 | 1210 | 19 | 20 | |||
| 65 | 50 | 7.3 | 7.5 | 160 | 144 | 7.3 | 7.5 | 330 | 308 | 9.75 | 10 | 1260 | 1220 | 19.7 | 20 | |||
| 69 | 54 | 7.3 | 7.5 | 170 | 148 | 10.8 | 11 | 360 | 336 | 11.7 | 12 | 1400 | 1350 | 19.7 | 20 | |||
| 70 | 55 | 7.3 | 7.5 | 180 | 158 | 10.8 | 11 | 485 | 455 | 14.8 | 15 | 1500 | 1460 | 19.7 | 20 | |||
| 71 | 56 | 7.3 | 7.5 | 190 | 168 | 10.8 | 11 | 500 | 470 | 14.8 | 15 | 1650 | 1600 | 24 | 25 | |||
| 75 | 60 | 7.3 | 7.5 | 200 | 178 | 10.8 | 11 | 550 | 515 | 17.2 | 17.5 |
|
|
|
|
|||
| 80 | 65 | 7.3 | 7.5 | 204 | 182 | 10.8 | 11 | 600 | 570 | 14.8 | 15 |
|
|
|
|
|||
| 85 | 70 | 7.3 | 7.5 | 210 | 188 | 10.8 | 11 | 650 | 620 | 14.8 | 15 |
|
|
|
|
|||
| 90 | 75 | 7.3 | 7.5 | 220 | 198 | 10.8 | 11 | 720 | 690 | 14.8 | 15 |
|
|
|
|
| வரிசைப்படுத்தும் எடுத்துக்காட்டு: RC66-D*D*L-PTFE3-R01 (வெளிப்புற விட்டம்*உள் விட்டம்*பள்ளம் அகலம்) PTFE3, R01- பொருள் குறியீடு | ||||||||||||||||||
| D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
| 15 | 10 | 2 | 32 | 24.8 | 4 | 55 | 45 | 5 | 80 | 66 | 6.5 | 125 | 111.2 | 7.5 | ||||
| 16 | 11 | 2 | 35 | 26.5 | 4 | 55 | 46.5 | 4 | 80 | 66.2 | 7.5 | 125 | 114 | 4 | ||||
| 18 | 13 | 2 | 35 | 27.5 | 3 | 56 | 46 | 5 | 80 | 70 | 4 | 130 | 116 | 6.5 | ||||
| 20 | 12.8 | 4 | 35 | 27.8 | 4 | 56 | 47.5 | 4 | 90 | 76 | 6.5 | 140 | 126 | 6.5 | ||||
| 20 | 14 | 3 | 36 | 28.5 | 3 | 60 | 50 | 4 | 90 | 76.2 | 7.5 | 140 | 126.2 | 7.5 | ||||
| 20 | 15 | 2 | 36 | 28.8 | 4 | 60 | 50 | 5 | 90 | 80 | 4 | 160 | 146 | 6.5 | ||||
| 25 | 17.8 | 4 | 40 | 30 | 5 | 60 | 51.5 | 4 | 100 | 86 | 6.5 | 180 | 160 | 10 | ||||
| 25 | 19 | 3 | 40 | 31.5 | 4 | 63 | 49 | 6.5 | 100 | 86.2 | 7.5 | 180 | 165 | 6 | ||||
| 25 | 20 | 2 | 40 | 32.5 | 3 | 63 | 53 | 4 | 100 | 89 | 4 | 200 | 180 | 10 | ||||
| 28 | 20.5 | 3 | 45 | 35 | 5 | 63 | 53 | 5 | 110 | 96 | 6.5 | 200 | 185 | 6 | ||||
| 28 | 20.8 | 4 | 45 | 36.5 | 4 | 65 | 51 | 6.5 | 110 | 96.2 | 7.5 | 250 | 230 | 10 | ||||
| 30 | 21.5 | 4 | 45 | 37.5 | 3 | 65 | 55 | 4 | 110 | 99 | 4 | 280 | 260 | 10 | ||||
| 30 | 22.5 | 3 | 50 | 40 | 4 | 65 | 55 | 5 | 120 | 106 | 6.5 | 320 | 300 | 10 | ||||
| 30 | 22.8 | 4 | 50 | 40 | 5 | 70 | 56 | 6.5 | 120 | 106.2 | 7.5 |
|
|
|
||||
| 32 | 23.5 | 4 | 50 | 41.5 | 4 | 70 | 60 | 4 | 120 | 109 | 4 |
|
|
|
||||
| 32 | 24.5 | 3 | 55 | 45 | 4 | 70 | 60 | 5 | 125 | 111 | 6.5 |
|
|
|
||||
| குறிப்பு: பரிமாணங்கள் இந்த அட்டவணையில் பட்டியலிடப்படவில்லை, தயவுசெய்து எங்களை தொடர்பு கொள்ளவும். | ||||||||||||||||||
| DH9 | டி எச் 9 | L+0.2 | Z | R |
|
DH9 | டி எச் 9 | L+0.2 | Z | R |
| 50.0 | 36.0 | 9.0 | 5.0 | 0.3 | 115.0 | 100.0 | 12.5 | 5.0 | 0.5 | |
| 55.0 | 41.0 | 9.0 | 5.0 | 0.3 | 120.0 | 105.0 | 12.5 | 5.0 | 0.5 | |
| 60.0 | 46.0 | 9.0 | 5.0 | 0.3 | 125.0 | 102.0 | 16.0 | 6.5 | 0.6 | |
| 63.0 | 48.0 | 11.0 | 5.0 | 0.5 | 130.0 | 107.0 | 16.0 | 6.5 | 0.6 | |
| 65.0 | 50.0 | 11.0 | 5.0 | 0.5 | 135.0 | 112.0 | 16.0 | 6.5 | 0.6 | |
| 70.0 | 55.0 | 11.0 | 5.0 | 0.5 | 140.0 | 117.0 | 16.0 | 6.5 | 0.6 | |
| 75.0 | 60.0 | 11.0 | 5.0 | 0.5 | 145.0 | 122.0 | 16.0 | 6.5 | 0.6 | |
| 80.0 | 65.0 | 11.0 | 5.0 | 0.5 | 150.0 | 127.0 | 16.0 | 6.5 | 0.6 | |
| 85.0 | 70.0 | 11.0 | 5.0 | 0.5 | 155.0 | 132.0 | 16.0 | 6.5 | 0.6 | |
| 90.0 | 75.0 | 11.0 | 5.0 | 0.5 | 160.0 | 137.0 | 16.0 | 6.5 | 0.6 | |
| 95.0 | 80.0 | 12.5 | 5.0 | 0.5 | 165.0 | 142.0 | 16.0 | 6.5 | 0.6 | |
| 100.0 | 85.0 | 12.5 | 5.0 | 0.5 | 170.0 | 147.0 | 16.0 | 6.5 | 0.6 | |
| 105.0 | 90.0 | 12.5 | 5.0 | 0.5 | 180.0 | 157.0 | 16.0 | 6.5 | 0.6 | |
| 110.0 | 95.0 | 12.5 | 5.0 | 0.5 |
|
|
|
|
|
| விவரக்குறிப்புகள் மற்றும் பரிமாணங்கள் | ||||||||||
| சிலிண்டர் விட்டம் | கீழே விட்டம் | அடிப்படை விட்டம் | அகலம் | வழிகாட்டி நிமிடம் |
|
சிலிண்டர் விட்டம் | கீழே விட்டம் | அடிப்படை விட்டம் | அகலம் | வழிகாட்டி நிமிடம் |
| DH9 | டி எச் 9 | d 1 | L | Z | DH9 | டி எச் 9 | d 1 | L | Z | |
| 100 | 80 | 99 | 21.2 | 6 | 150 | 120 | 148.5 | 29 | 7.5 | |
| 110 | 90 | 109 | 21.2 | 6 | 160 | 130 | 158.5 | 29 | 7.5 | |
| 120 | 95 | 119 | 25.3 | 7.5 | 180 | 150 | 178.5 | 31.5 | 7.5 | |
| 140 | 115 | 139 | 25.8 | 7.5 | 200 | 170 | 198.5 | 33.5 | 7.5 | |
| வரிசைப்படுத்தும் எடுத்துக்காட்டு AQ0800 80 × 64.5 × 6.3 (D × D × L) PTFE3-R01 PTFE3 R01-பொருள் குறியீடு | ||||||||||||||||
| தயாரிப்பு எண் | D | d | L+0.2 | Rஎம்.ஏ.x |
|
தயாரிப்பு எண் | D | d | L+0.2 | Rஎம்.ஏ.x |
|
தயாரிப்பு எண் | D | d | L+0.2 | Rஎம்.ஏ.x |
| AQ0160 | 16 | 5 | 4.2 | 0.8 | AQ0800L | 80 | 64.5 | 6.3 | 1.2 | AQ1500 | 150 | 129 | 8.1 | 1.6 | ||
| AQ0180 | 18 | 7 | 42 | 0.8 | AQ0800 | 80 | 59 | 8.1 | 1.6 | AQ1600 | 160 | 139 | 8.1 | 1.6 | ||
| AQ0200 | 20 | 9 | 4.2 | 0.8 | AQ0850L | 85 | 69.5 | 6.3 | 1.2 | AQ1700 | 170 | 149 | 8.1 | 1.6 | ||
| AQ0220 | 22 | 11 | 4.2 | 0.8 | AQ0850 | 85 | 64 | 8.1 | 1.6 | AQ1800 | 180 | 159 | 8.1 | 1.6 | ||
| AQ0250 | 25 | 14 | 4.2 | 0.8 | AW0900L | 90 | 74.5 | 6.3 | 1.2 | AQ1900 | 190 | 169 | 8.1 | 1.6 | ||
| AQ0280 | 28 | 17 | 4.2 | 0.8 | AQ0900 | 90 | 69 | 8.1 | 1.6 | AQ2000 | 200 | 179 | 8.1 | 1.6 | ||
| AQ0300 | 30 | 19 | 4.2 | 0.8 | AQ0950L | 95 | 79.5 | 6.3 | 1.2 | AQ2100 | 210 | 189 | 8.1 | 1.6 | ||
| AQ0320 | 32 | 21 | 4.2 | 0.8 | AQ0950 | 95 | 74 | 8.1 | 1.6 | AQ2200 | 220 | 199 | 8.1 | 1.6 | ||
| AQ0350 | 35 | 24 | 4.2 | 0.8 | AQ1000L | 100 | 84.5 | 6.3 | 1.2 | AQ2300 | 230 | 209 | 8.1 | 1.6 | ||
| AQ0400 | 40 | 29 | 4.2 | 0.8 | AQ1000 | 100 | 79 | 8.1 | 1.6 | AQ2400 | 240 | 219 | 8.1 | 1.6 | ||
| வரிசைப்படுத்தும் எடுத்துக்காட்டு AQF0800 80 × 67 × 8.3 (D × D × L) PTFE3-R01 பொருள் குறியீடு | ||||||||||||||||
| தயாரிப்பு எண் |
D எச் 9 |
d எச் 9 |
L+0.2 | Rஎம்.ஏ.x |
|
தயாரிப்பு எண் |
D எச் 9 |
d எச் 9 |
L+0.2 | Rஎம்.ஏ.x |
|
தயாரிப்பு எண் |
D எச் 9 |
d எச் 9 |
L+0.2 | Rஎம்.ஏ.x |
| AQF0400 | 40 | 30 | 6.3 | 1.2 | AQF01150 | 115 | 102 | 8.3 | 1.6 | AQF3200 | 320 | 302 | 12.3 | 3 | ||
| AQF0420 | 42 | 32 | 6.3 | 1.2 | AQF01200 | 120 | 107 | 8.3 | 1.6 | AQF3500 | 350 | 332 | 12.3 | 3 | ||
| AQF0450 | 45 | 35 | 6.3 | 1.2 | AQF01250 | 125 | 112 | 8.3 | 1.6 | AQF4000 | 400 | 382 | 12.3 | 3 | ||
| AQF0480 | 48 | 38 | 6.3 | 1.2 | AQF01300 | 130 | 117 | 8.3 | 1.6 | AQF4200 | 420 | 402 | 12.3 | 3 | ||
| AQF0500 | 50 | 40 | 6.3 | 1.2 | AQF1350 | 135 | 117 | 12.3 | 3 | AQF4500 | 450 | 432 | 12.3 | 3 | ||
| AQF0520 | 52 | 42 | 6.3 | 1.2 | AQF1400 | 140 | 122 | 12.3 | 3 | AQF4800 | 480 | 449 | 16.3 | 3 | ||
| AQF0550 | 55 | 45 | 6.3 | 1.2 | AQF1500 | 150 | 132 | 12.3 | 3 | AQF5000 | 500 | 469 | 16.3 | 3 | ||
| AQF0600 | 60 | 50 | 6.3 | 1.2 | AQF1600 | 160 | 142 | 12.3 | 3 | AQF6000 | 600 | 569 | 16.3 | 3 | ||
| AQF0630 | 63 | 53 | 6.3 | 1.2 | AQF1700 | 170 | 152 | 12.3 | 3 | AQF7000 | 700 | 669 | 16.3 | 3 | ||
| D | d | L | டி 1 |
|
D | d | L | டி 1 |
|
D | d | L | டி 1 |
| 20 | 12.5 | 3.2 | 19.7 | 63 | 50 | 6.3 | 62.6 | 100 | 79 | 8.1 | 99.5 | ||
| 25 | 17.5 | 3.2 | 24.7 | 65 | 52 | 6.3 | 64.6 | 105 | 84.5 | 6.3 | 104.6 | ||
| 25 | 14 | 4.2 | 24.7 | 70 | 59 | 4.2 | 69.7 | 105 | 89.5 | 6.3 | 104.6 | ||
| 32 | 24.5 | 3.2 | 31.7 | 70 | 54.5 | 6.3 | 69.6 | 110 | 89 | 8.1 | 109.5 | ||
| 32 | 21 | 4.2 | 31.7 | 70 | 57 | 6.3 | 69.6 | 115 | 94 | 8.1 | 114.5 | ||
| 40 | 32.5 | 3.2 | 39.7 | 75 | 59.5 | 6.3 | 74.6 | 120 | 99 | 8.1 | 119.5 | ||
| 40 | 29 | 4.2 | 39.7 | 75 | 62 | 6.3 | 74.6 | 125 | 109.5 | 6.3 | 124.6 | ||
| 45 | 34 | 4.2 | 44.7 | 80 | 69 | 4.2 | 79.7 | 125 | 104 | 8.1 | 124.5 | ||
| 45 | 32 | 6.3 | 44.6 | 80 | 64.5 | 6.3 | 79.6 | 140 | 119 | 8.1 | 139.5 | ||
| 50 | 39 | 4.2 | 49.7 | 85 | 71.5 | 6.3 | 84.6 | 160 | 139 | 8.1 | 159.5 | ||
| 50 | 34.5 | 6.3 | 49.6 | 90 | 74.5 | 6.3 | 89.6 | 200 | 179 | 8.1 | 199.5 |
| துளை வரம்பு டி எச் 9 |
பள்ளம் விட்டம் டி எச் 9 |
பள்ளம் அகலம் L+0.2 |
ரேடியல் அனுமதி ஸ்மாக்ஸ் | வட்டமான மூலைகள் Rmax |
சேம்பர் Z |
ஓ-ரிங் கம்பி விட்டம் | |||
| நிலையான வகை Rpw |
ஒளி சுமை RPW-Q |
அதிக சுமை RPW-Z |
0 ~ 20mpa | 20-40MPA | |||||
| 8 ~ 14.9 | 15 ~ 39.9 | - | டி -4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39.9 | 40 ~ 79.9 | - | டி -7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79.9 | 80 ~ 132.9 | 15 ~ 39.9 | டி -11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79.9 | டி -15.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330 ~ 669.9 | 80 ~ 132.9 | டி -21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330-669.9 | 670 ~ 999.9 | 133 ~ 329.9 | டி -24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999.9 | - | 330 ~ 669.9 | டி -28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | டி -38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| குறிப்பு: 1. துளை விட்டம் mm 30 மிமீ, திறந்த பள்ளத்தைப் பயன்படுத்த பரிந்துரைக்கப்படுகிறது. | |||||||||
| 2. அழுத்தம்> 40MPA க்கு, முத்திரையின் வேர் பகுதி H8/F8 பொருத்தம் சகிப்புத்தன்மையைப் பயன்படுத்துகிறது. | |||||||||
|
|
|||||||||||||
| ஆர்டர் எண் | Dh8 | DH9 | எல்+0.2 |
|
ஆர்டர் எண் | Dh8 | DH9 | எல்+0.2 |
|
ஆர்டர் எண் | Dh8 | DH9 | எல்+0.2 |
| TDA0400 | 40 | 32 | 7.5 | TDA1150 | 115 | 100 | 13 | TDA2800 | 280 | 260 | 17 | ||
| TDA0450 | 45 | 37 | 7.5 | TDA1200 | 120 | 105 | 13 | TDA3000 | 300 | 280 | 17 | ||
| TDA0500 | 50 | 42 | 7.5 | TDA1250 | 125 | 110 | 13 | TDA3200 | 320 | 300 | 17 | ||
| TDA0550 | 55 | 45 | 7.5 | TDA1300 | 130 | 115 | 13 | TDA3500 | 350 | 320 | 21 | ||
| TDA0600 | 60 | 45 | 13 | TDA1400 | 140 | 120 | 13 | TDA3700 | 370 | 345 | 17 | ||
| TDA0630 | 63 | 53 | 8.5 | TDA1450 | 145 | 125 | 13 | TDA3800 | 380 | 350 | 21 | ||
| TDA0630A | 63 | 48 | 13 | TDA1500 | 150 | 130 | 13 | TDA3900 | 390 | 360 | 21 | ||
| TDA0650 | 65 | 50 | 8.5 | TDA1600 | 160 | 140 | 13 | TDA4100 | 410 | 380 | 21 | ||
| TDA0650A | 65 | 50 | 13 | TDA1600A | 160 | 140 | 17 | TDA4300 | 430 | 400 | 21 | ||
| TDA0700 | 70 | 55 | 13 | TDA1700 | 170 | 150 | 17 | TDA4500 | 450 | 420 | 21 | ||
| TDA0750 | 75 | 60 | 13 | TDA1800 | 180 | 160 | 17 | TDA4800 | 480 | 450 | 21 | ||
| TDA0800 | 80 | 65 | 13 | TDA1900 | 190 | 170 | 17 | TDA5000 | 500 | 475 | 17 | ||
| TDA0850 | 85 | 70 | 13 | TDA2000 | 200 | 180 | 17 | TDA5100 | 510 | 480 | 21 | ||
| TDA0900 | 90 | 75 | 13 | TDA2100 | 210 | 190 | 17 | TDA5900 | 590 | 560 | 21 | ||
| TDA0950 | 95 | 80 | 13 | TDA2200 | 220 | 200 | 17 | TDA6000 | 600 | 570 | 21 | ||
| TDA1000 | 100 | 85 | 13 | TDA2250 | 225 | 205 | 17 | TDA6700 | 670 | 640 | 21 | ||
| TDA1100 | 110 | 95 | 13 | TDA2500 | 250 | 230 | 17 |
|
|
|
|
||
| குறிப்பு: தேவையான விவரக்குறிப்புகள் இந்த அட்டவணையில் இல்லை என்றால், தயவுசெய்து எங்களை தொடர்பு கொள்ளவும். | |||||||||||||
| நிறுவல் பரிமாணங்கள் |
|
|
|
|
|
|
|
|
|
|
|
சேம்பர் நீளம் | |||||
| சிலிண்டர் விட்டம் 8 | பள்ளம் கீழே விட்டம் 9 | ஸ்லாட் அகலம் எல்+0.2 | முத்திரை உயரம் ம |
|
|
சிலிண்டர் விட்டம் வரம்பு | சேம்பர் நீளம் e வருகிறது | ||||||||||
| 40-120 | டி -10 | 16 | 15 |
|
|
40-124 | 7 | ||||||||||
| 121-300 | டி -12 | 16 | 15 |
|
|
125-299 | 10 | ||||||||||
| 301-380 | டி -14 | 16 | 15 |
|
|
300-630 | 15 | ||||||||||
| > 380 | டி -16 | 16 | 15 |
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
||||||||||
| ஆர்டர் எண் | Dh8 | DH9 | L+0.2 |
|
ஆர்டர் எண் | Dh8 | DH9 | L+0.2 |
|
ஆர்டர் எண் | Dh8 | DH9 | L+0.2 | ||||
| TDMA0400 | 40 | 30 | 16 | TDMA1150 | 115 | 105 | 16 | TDMA2500 | 250 | 238 | 16 | ||||||
| TDMA0450 | 45 | 35 | 16 | TDMA1200 | 120 | 110 | 16 | TDMA2800 | 280 | 268 | 16 | ||||||
| TDMA0500 | 50 | 40 | 16 | TDMA1250 | 125 | 113 | 16 | TDMA3000 | 300 | 288 | 16 | ||||||
| TDMA0550 | 55 | 45 | 16 | TDMA1300 | 130 | 118 | 16 | TDMA3200 | 320 | 306 | 16 | ||||||
| TDMA0560 | 56 | 46 | 16 | TDMA1350 | 135 | 123 | 16 | TDMA3500 | 350 | 336 | 16 | ||||||
| TDMA0600 | 60 | 50 | 16 | TDMA1400 | 140 | 128 | 16 | TDMA3800 | 380 | 366 | 16 | ||||||
| TDMA0630 | 63 | 53 | 16 | TDMA1500 | 150 | 138 | 16 | TDMA4000 | 400 | 384 | 16 | ||||||
| TDMA0650 | 65 | 55 | 16 | TDMA1600 | 160 | 148 | 16 | TDMA4200 | 420 | 404 | 16 | ||||||
| TDMA0700 | 70 | 60 | 16 | TDMA1700 | 170 | 158 | 16 | TDMA4500 | 450 | 434 | 16 | ||||||
| TDMA0750 | 75 | 65 | 16 | TDMA1800 | 180 | 168 | 16 | TDMA4800 | 480 | 464 | 16 | ||||||
| TDMA0800 | 80 | 70 | 16 | TDMA1900 | 190 | 178 | 16 | TDMA5000 | 500 | 484 | 16 | ||||||
| TDMA0850 | 85 | 75 | 16 | TDMA2000 | 200 | 188 | 16 | TDMA5600 | 560 | 544 | 16 | ||||||
| TDMA0900 | 90 | 80 | 16 | TDMA2100 | 210 | 198 | 16 | TDMA6000 | 600 | 584 | 16 | ||||||
| TDMA1000 | 100 | 90 | 16 | TDMA2200 | 220 | 208 | 16 | TDMA6300 | 630 | 614 | 16 | ||||||
| TDMA1100 | 110 | 100 | 16 | TDMA2250 | 225 | 213 | 16 |
|
|
|
|
||||||
| குறிப்பு: தேவையான விவரக்குறிப்புகள் இந்த அட்டவணையில் இல்லை, ஆனால் உற்பத்தி செய்யலாம். எங்களை தொடர்பு கொள்ளவும். | |||||||||||||||||

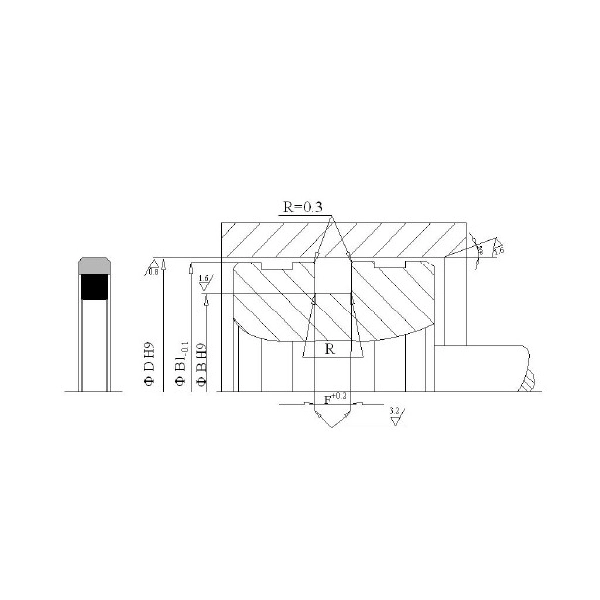

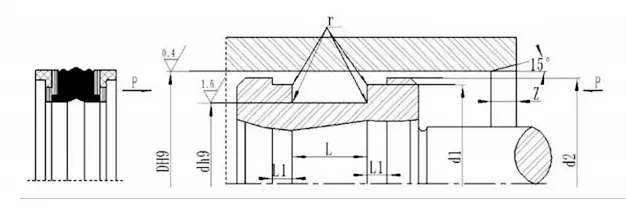

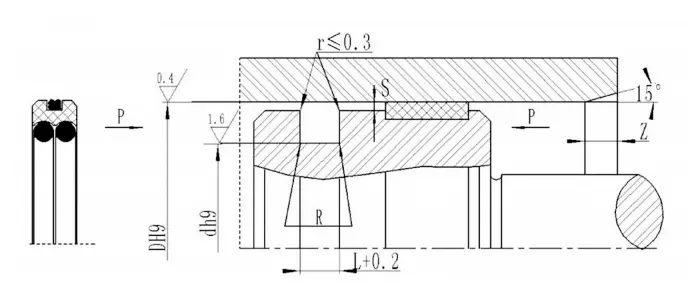

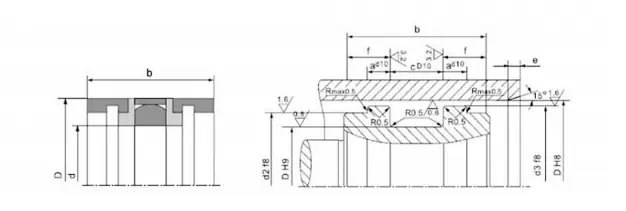

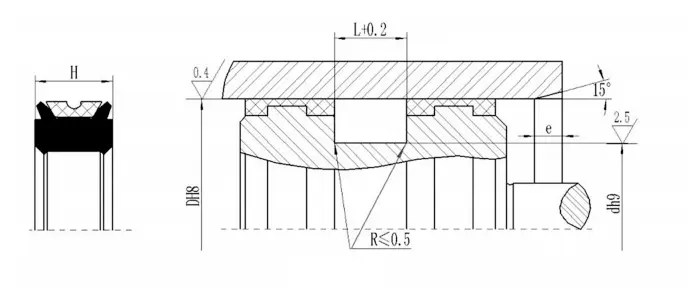

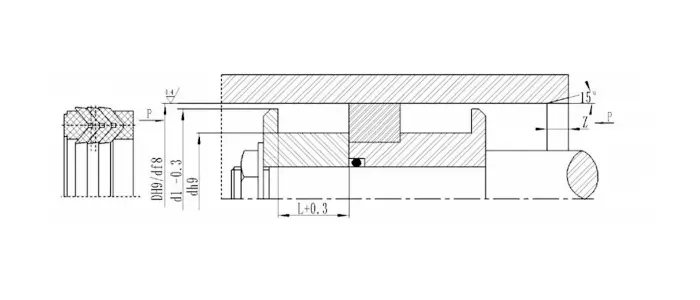

| நிறுவல் பரிமாணங்கள் |
|
|
|
|
|
|
சேம்பர் நீளம் | |||||||
|
|
|
|
|
சிலிண்டர் விட்டம் வரம்பு | சேம்பர் நீளம் e வருகிறது | |||||||||
|
|
|
|
|
|
<99 | 7 | ||||||||
| சிலிண்டர் விட்டம் Dh8 | பள்ளம் கீழ் விட்டம் DH9 | ஸ்லாட் அகலம் எல்+0.2 | முத்திரை உயரம் ம |
|
100-199 | 10 | ||||||||
| <96 | டி -16.8 | 8 | 7.5 |
|
||||||||||
| 96-190 | டி -20 | 10 | 9.5 |
|
200-309 | 12 | ||||||||
| 191-380 | டி -28 | 13 | 12.5 |
|
310-559 | 15 | ||||||||
| > 380 | டி -36 | 20 | 19.5 |
|
> 599 | 18 | ||||||||
|
|
|
|
|
|
|
|
||||||||
| ஆர்டர் எண் | டி எச் 8 | டி எச் 9 | L+0.2 |
|
ஆர்டர் எண் | டி எச் 8 | டி எச் 9 | L+0.2 |
|
ஆர்டர் எண் | டி எச் 8 | டி எச் 9 | L+0.2 | |
| GGDA0400 | 40 | 23.2 | 8 | GGDA1050 | 105 | 85 | 10 | GGDA2500 | 250 | 222 | 13 | |||
| GGDA0450 | 45 | 28.2 | 8 | GGDA1100 | 110 | 90 | 10 | GGDA2800 | 280 | 252 | 13 | |||
| GGDA0500 | 50 | 33.2 | 8 | GGDA1150 | 115 | 95 | 10 | GGDA3000 | 300 | 272 | 13 | |||
| GGDA0550 | 55 | 38.2 | 8 | GGDA1200 | 120 | 100 | 10 | GGDA3200 | 320 | 292 | 13 | |||
| GGDA0560 | 56 | 39.2 | 8 | GGDA1250 | 125 | 105 | 10 | GGDA3500 | 350 | 322 | 13 | |||
| GGDA0600 | 60 | 43.2 | 8 | GGDA1300 | 130 | 110 | 10 | GGDA3800 | 380 | 352 | 13 | |||
| GGDA0630 | 63 | 46.2 | 8 | GGDA1350 | 135 | 115 | 10 | GGDA4000 | 400 | 364 | 20 | |||
| GGDA0650 | 65 | 48.2 | 8 | GGDA1400 | 140 | 120 | 10 | GGDA4200 | 420 | 384 | 20 | |||
| GGDA0700 | 70 | 53.2 | 8 | GGDA1500 | 150 | 130 | 10 | GGDA4500 | 450 | 414 | 20 | |||
| GGDA0750 | 75 | 58.2 | 8 | GGDA1600 | 160 | 140 | 10 | GGDA4800 | 480 | 444 | 20 | |||
| GGDA0800 | 80 | 63.2 | 8 | GGDA1700 | 170 | 150 | 10 | GGDA5000 | 500 | 464 | 20 | |||
| GGDA0850 | 85 | 68.2 | 8 | GGDA1800 | 180 | 160 | 10 | GGDA5600 | 560 | 524 | 20 | |||
| GGDA0900 | 90 | 73.2 | 8 | GGDA1900 | 190 | 170 | 10 | GGDA6000 | 600 | 564 | 20 | |||
| GGDA0950 | 95 | 78.2 | 8 | GGDA2000 | 200 | 172 | 13 | GGDA6300 | 630 | 594 | 20 | |||
| GGDA1000 | 100 | 80 | 10 | GGDA2200 | 220 | 192 | 13 |
|
|
|
|
|||
| குறிப்பு: தேவையான விவரக்குறிப்புகள் இந்த அட்டவணையில் இல்லை, ஆனால் உற்பத்தி செய்யலாம். எங்களை தொடர்பு கொள்ளவும். கிடைக்கும் அதிகபட்ச தயாரிப்பு 1600 மிமீ ஆகும். | ||||||||||||||
| எக்ஸ்ட்ரூஷன் இடைவெளி |
|
|
|
|
|
|
|
|
|
|
|
||
| அழுத்தம் MPa | வெளியேற்ற இடைவெளி ஸ்மாக்ஸ் |
|
|
|
|||||||||
| சிலிண்டர் விட்டம் d≤60 மிமீ | சிலிண்டர் விட்டம் d> 60 மிமீ |
|
|
|
|||||||||
| ≤5 | 0.4 | 0.5 |
|
|
|
||||||||
| ≤10 | 0.3 | 0.5 |
|
|
|
||||||||
| ≤20 | 0.2 | 0.3 |
|
|
|
||||||||
| ≤30 | 0.15 | 0.2 |
|
|
|
||||||||
| ≤40 | 0.1 | 0.15 |
|
|
|
||||||||
| அளவு விளக்கப்படம் | |||||||||||||
| தயாரிப்பு எண் | D | d | H | L | டி 1 |
|
தயாரிப்பு எண் | D | d | H | L | டி 1 | |
| RCUP30*15*9.5 | 30 | 15 | 9.5 | 10.5 | 18 | RCUP40*32*5.5 | 40 | 32 | 5.5 | 6.5 | 35 | ||
| RCUP30*15*10 | 30 | 15 | 10 | 11 | 19 | RCUP40*32*8 | 40 | 32 | 8 | 9 | 35 | ||
| RCUP30*20*8 | 30 | 20 | 8 | 9 | 24 | RCUP40*33*8 | 40 | 33 | 8 | 9 | 36 | ||
| RCUP30*22*6.5 | 30 | 22 | 6.5 | 7 | 25 | RCUP45*30*10 | 45 | 30 | 10 | 11 | 35 | ||
| RCUP35*20*10 | 35 | 20 | 10 | 11 | 25 | RCUP50*30*12 | 50 | 30 | 12 | 13 | 35 | ||
| RCUP35*25*8 | 35 | 25 | 8 | 9 | 29 | RCUP50*32*10 | 50 | 32 | 10 | 11 | 35 | ||
| RCUP35*27*10 | 35 | 27 | 10 | 11 | 30 | RCUP50*35*8.5 | 50 | 35 | 8.5 | 9.5 | 40 | ||
| RCUP40*25*10 | 40 | 25 | 10 | 11 | 30 | RCUP50*35*10 | 50 | 35 | 10 | 11 | 40 | ||
| RCUP40*30*6.5 | 40 | 30 | 6.5 | 7.5 | 34 | RCUP50*40*5 | 50 | 40 | 5 | 5.5 | 44 | ||
| RCUP40*30*10 | 40 | 30 | 10 | 11 | 34 | RCUP50*40*8 | 50 | 40 | 8 | 9 | 43 | ||
| தயாரிப்பு எண் | D | d | H | எல் 1 | எல் 2 | T |
|
தயாரிப்பு எண் | D | d | H | எல் 1 | எல் 2 | T |
| Yxd11*5*8 | 11 | 5 | 8 | 9 | 10.5 | 1.5 | YXD55*47*10 | 55 | 47 | 10 | 12 | 13.5 | 1.5 | |
| YXD12*6*8 | 12 | 6 | 8 | 9 | 10.5 | 1.5 | YXD56 * 48 * 10 | 56 | 48 | 10 | 12 | 13.5 | 1.5 | |
| YXD14*8*8 | 14 | 8 | 8 | 9 | 10.5 | 1.5 | YXD60 * 48 * 14 | 60 | 48 | 14 | 16 | 18 | 2 | |
| YXD16*10*8 | 16 | 10 | 8 | 9 | 10.5 | 1.5 | YXD63*51*14 | 63 | 51 | 14 | 16 | 18 | 2 | |
| YXD18*12*8 | 18 | 12 | 8 | 9 | 10.5 | 1.5 | YXD65 * 53 * 14 | 65 | 53 | 14 | 16 | 18 | 2 | |
| YXD20*14*8 | 20 | 14 | 8 | 9 | 10.5 | 1.5 | YXD70*58*14 | 70 | 58 | 14 | 16 | 18 | 2 | |
| YXD22*16*8 | 22 | 16 | 8 | 9 | 10.5 | 1.5 | YXD75*63*14 | 75 | 63 | 14 | 16 | 18 | 2 | |
| YXD24*18*8 | 24 | 18 | 8 | 9 | 10.5 | 1.5 | YXD78*66*14 | 78 | 66 | 14 | 16 | 18 | 2 | |
| YXD25*19*8 | 25 | 19 | 8 | 9 | 10.5 | 1.5 | YXD80 * 68 * 14 | 80 | 68 | 14 | 16 | 18 | 2 | |
| YXD28*22*8 | 28 | 22 | 8 | 9 | 10.5 | 1.5 | YXD85 * 73 * 14 | 85 | 73 | 14 | 16 | 18 | 2 | |
| YXD30*22*10 | 30 | 22 | 10 | 12 | 13.5 | 1.5 | YXD90*78*14 | 90 | 78 | 14 | 16 | 18 | 2 | |
| YXD32*24*10 | 32 | 24 | 10 | 12 | 13.5 | 1.5 | YXD95*83*14 | 95 | 83 | 14 | 16 | 18 | 2 | |
| YXD35*27*10 | 35 | 27 | 10 | 12 | 13.5 | 1.5 | YXD100*88*14 | 100 | 88 | 14 | 16 | 18 | 2 |
முகவரி
எண் 1 ருச்சென் சாலை, டோங்லியூட்டிங் தொழில்துறை பூங்கா, செங்யாங் மாவட்டம், கிங்டாவோ நகரம், ஷாண்டோங் மாகாணம், சீனா
டெல்
மின்னஞ்சல்
