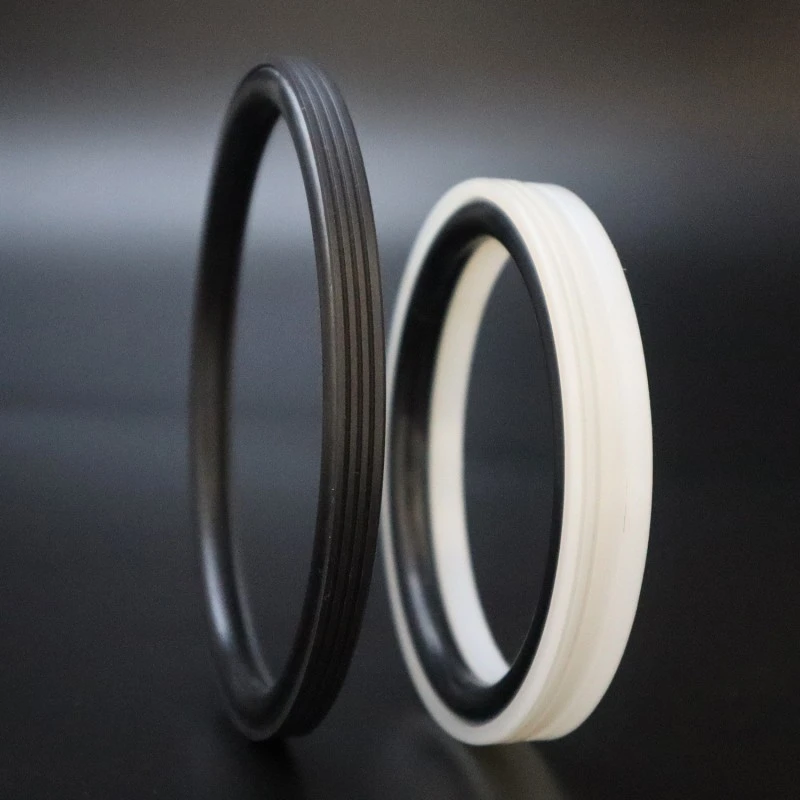

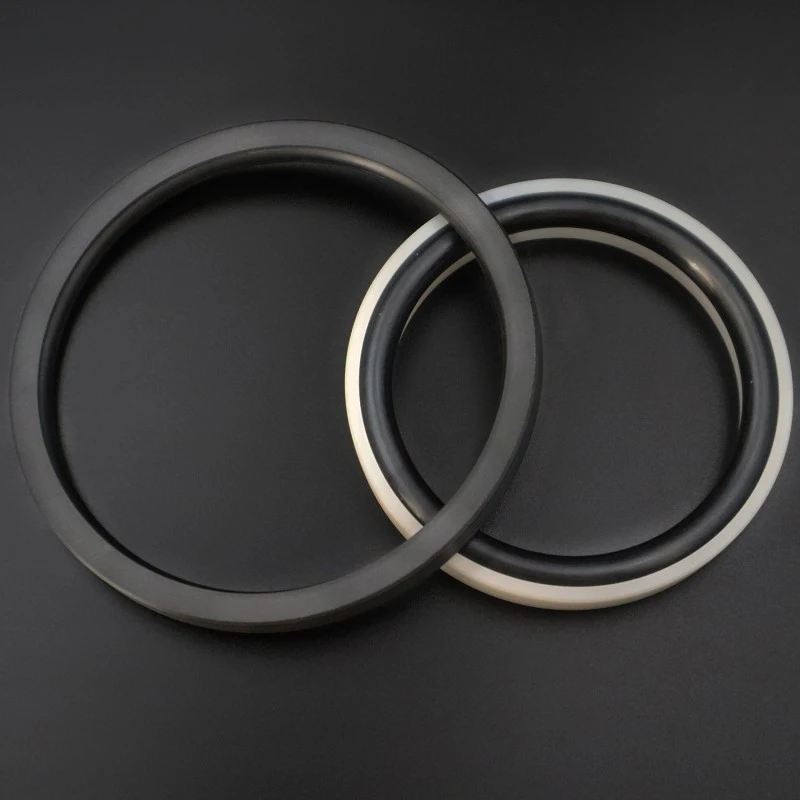

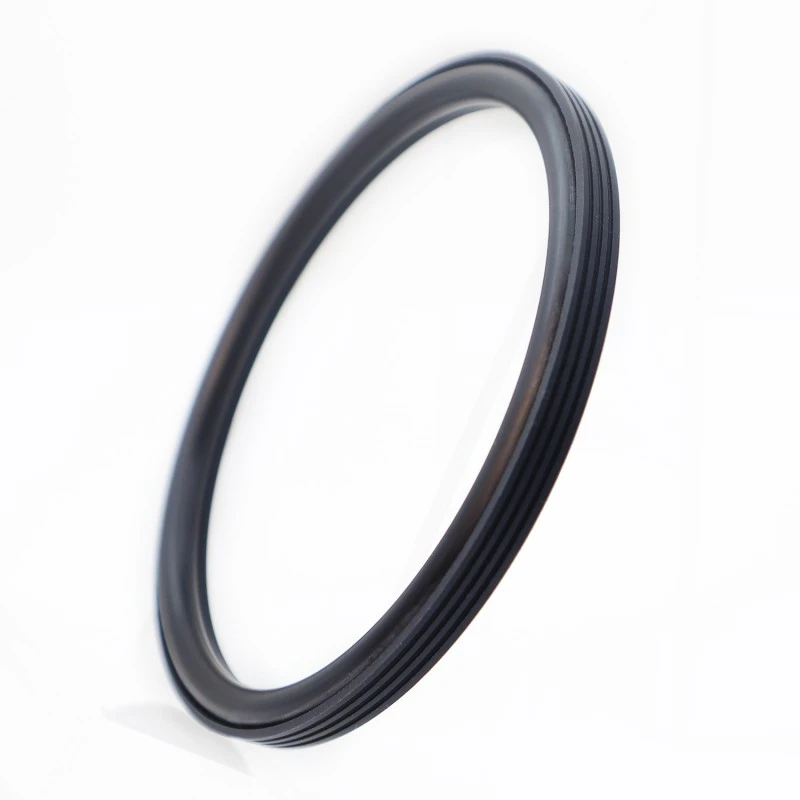

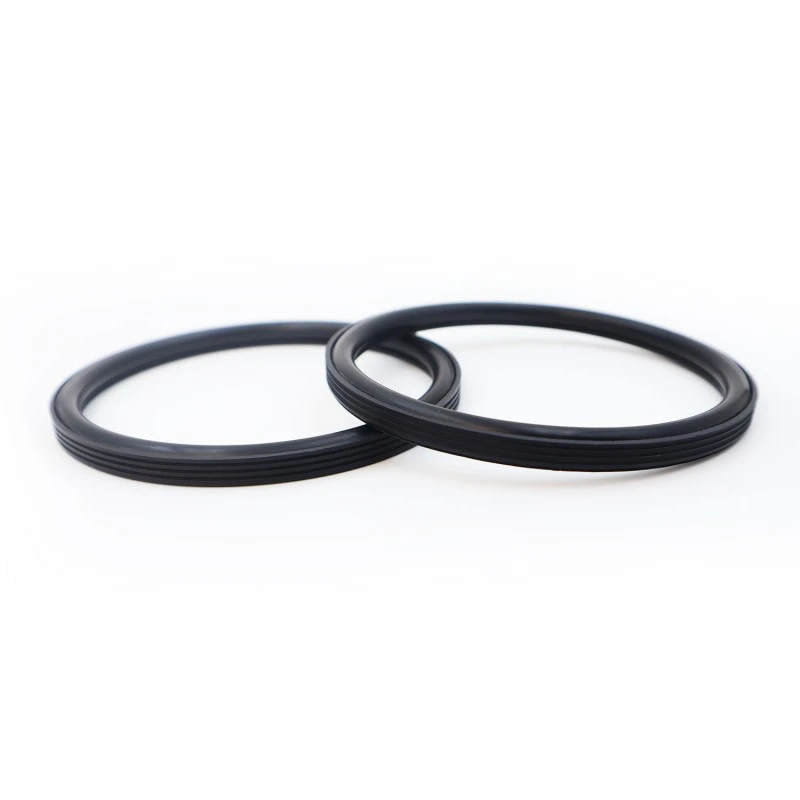

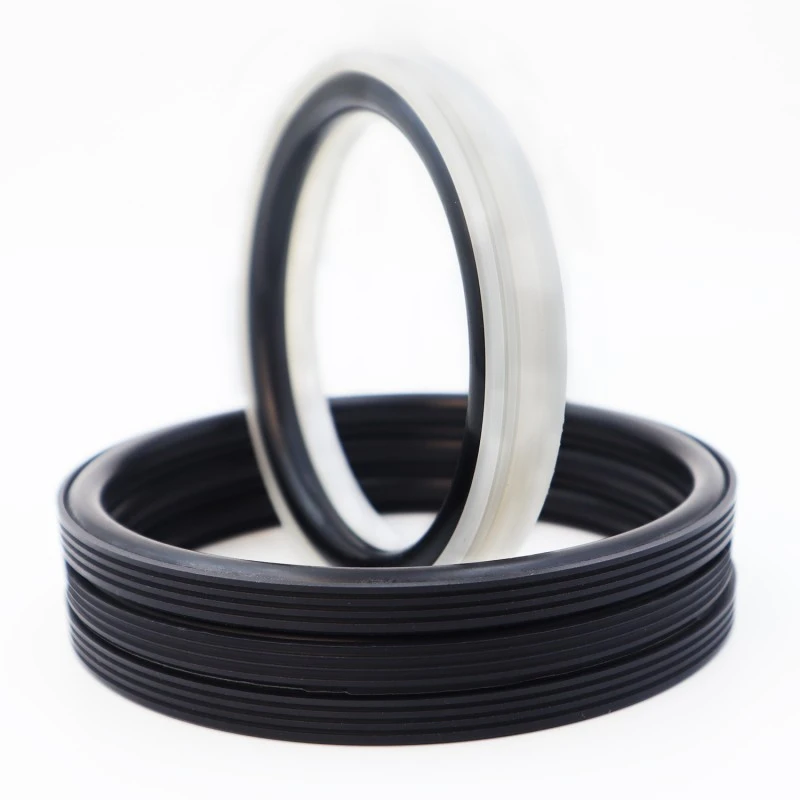

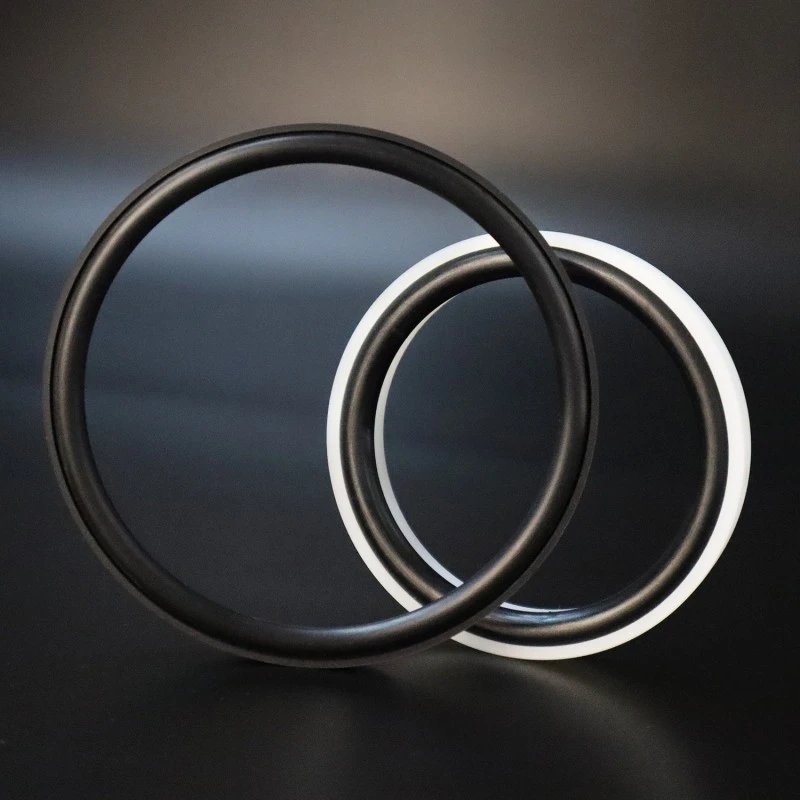

ருய்சென் சீலிங் தொழிற்சாலையால் வடிவமைக்கப்பட்ட மற்றும் தயாரிக்கப்பட்ட போர் முத்திரை, ஹைட்ராலிக் ரெசிப்ரோகேட்டிங் மற்றும் ரோட்டரி மோஷன் பயன்பாடுகளில் ஒரு திசை சீல் செய்வதற்கு ஏற்றது. இது நீண்ட சேவை வாழ்க்கை, குறைந்த உராய்வு, சிறந்த சீல் செயல்திறன், சிறிய அமைப்பு மற்றும் எளிதான நிறுவல், பயன்பாடு மற்றும் பராமரிப்பு ஆகியவற்றைக் கொண்டுள்ளது. முத்திரையின் சிறப்பு சீல் லிப் மற்றும் உகந்த தடிமன் வடிவமைப்பு ஆகியவை சிமெண்ட் கூழ் போன்ற கடுமையான ஊடகங்களிலும் சிறந்த சீல் செயல்திறனை உறுதி செய்கின்றன.
|
அழுத்தம்/MPa |
வெப்பநிலை/°C |
வேகம் / மீ/வி |
நடுத்தர |
|
|
பரஸ்பர இயக்கம் |
சுழற்சி இயக்கம் |
|||
|
≤100 |
-35 முதல் +100°C (NBR O-வளையத்துடன்) |
≤6 |
≤2 |
தண்ணீர், மண், கச்சா எண்ணெய், ஹைட்ராலிக் எண்ணெய், குழம்பு |
|
-20 முதல் +200°C (FKM O-வளையத்துடன்) |
||||
பொருள் தேர்வு
1. உடன் வரும் O-ரிங் பொருட்களை இதிலிருந்து தேர்ந்தெடுக்கலாம்: R01 நைட்ரைல் ரப்பர் (NBR), R02 Fluororubber (FKM) போன்றவை.
2. சீலிங் ரிங் மெட்டீரியல்: ஸ்டாண்டர்ட் மெட்டீரியல் PTFE4, மற்ற கிடைக்கக்கூடிய பொருட்களில் PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 போன்றவை அடங்கும்.
ஆர்டர் உதாரணம்
ஆர்டர் மாடல்: RC2062-80*68.3*7.6-PTFE4-R01
மாதிரி - துளை விட்டம் * பள்ளம் விட்டம் * பள்ளம் அகலம் - பொருள் குறியீடு

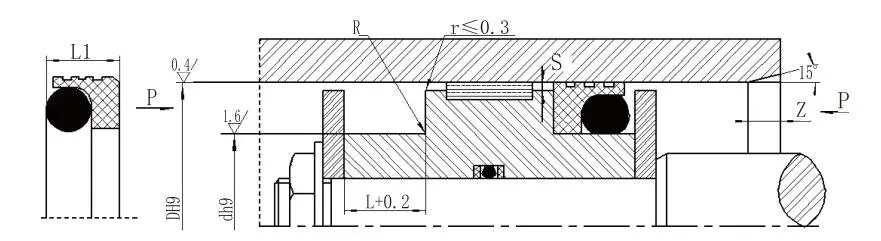

விவரக்குறிப்புகள் மற்றும் அளவுருக்கள் (குறிப்பிட்ட வரம்பிற்குள் எந்த அளவும் கிடைக்கும்.)
|
துளை வரம்பு நிலையான வகை DH9 RC2062 |
துளை வரம்பு அதிக சுமை DH9 RC2062-Z |
பள்ளம் விட்டம் d h9 |
பள்ளம் அகலம் L+0.2 |
முத்திரை அகலம் L1 |
வட்டமான மூலைகள் Rmax |
ரேடியல் கிளியரன்ஸ் ஸ்மாக்ஸ் |
சேம்ஃபர் Zmin |
ஓ-ரிங் கம்பி விட்டம் |
||
|
<10எம்பிஏ |
<20எம்பிஏ |
<40எம்பிஏ |
||||||||
|
8~12.9 |
- |
டி-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12.9 |
டி-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51.9 |
13~24.9 |
டி-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127.9 |
25~51.9 |
டி-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500.9 |
52~127.9 |
டி-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500.9 |
டி-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
குறிப்பு: 1. சிலிண்டர் துளைகளுக்கு ≤ 30mm, ஒரு திறந்த பள்ளம் வடிவமைப்பு பரிந்துரைக்கப்படுகிறது.
2. 30 MPa க்கும் அதிகமான அழுத்தங்களுக்கு, வெளியேற்ற இடைவெளிக்கு H8/f8 பொருத்தம் பரிந்துரைக்கப்படுகிறது.
விரிவான சோதனை திறன்கள்: எங்கள் மத்திய ஆய்வகம் முழு அளவிலான சோதனை உபகரணங்களுடன் பொருத்தப்பட்டுள்ளது, உண்மையான வேலை நிலைமைகளின் கீழ் தயாரிப்பு செயல்திறனை உருவகப்படுத்தும் திறன் கொண்டது. சோதனை உருப்படிகள் அடங்கும், ஆனால் அவை மட்டும் அல்ல:
பரிமாண ஆய்வு: உயர்-துல்லியமான 2D பட அளவிடும் கருவிகளைப் பயன்படுத்துதல் மற்றும் தயாரிப்பு பரிமாணங்கள் வரைதல் சகிப்புத்தன்மை தேவைகளை முழுமையாக பூர்த்தி செய்வதை உறுதிசெய்ய, அளவிடும் இயந்திரங்களை ஒருங்கிணைத்தல்.
செயல்திறன் சோதனை: உயர் வெப்பநிலை வயதான சோதனைகள், குறைந்த வெப்பநிலை சோதனைகள், எண்ணெய் / நடுத்தர எதிர்ப்பு சோதனைகள், உடைகள் எதிர்ப்பு சோதனைகள், வெடிப்பு அழுத்தம் சோதனைகள் போன்றவை.
வாழ்க்கைச் சுழற்சி சோதனை: உண்மையான வேலை நிலைமைகளை உருவகப்படுத்தும் நீடித்த பெஞ்ச் சோதனைகள் மூலம் தயாரிப்பின் சேவை வாழ்க்கை மற்றும் நம்பகத்தன்மையைக் கணித்தல்.
