முக்கோண கூட்டு முத்திரை

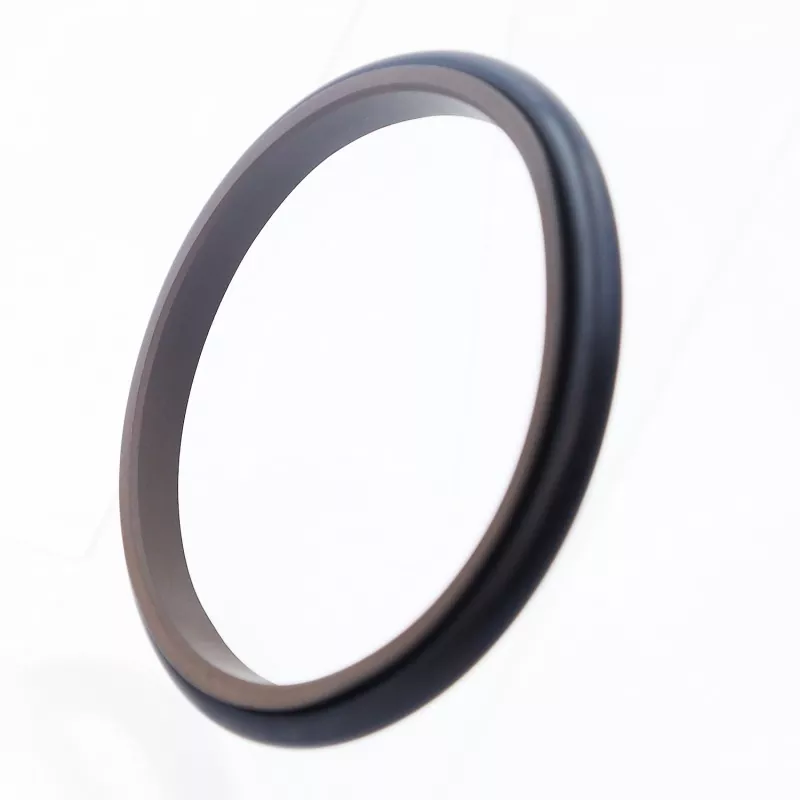

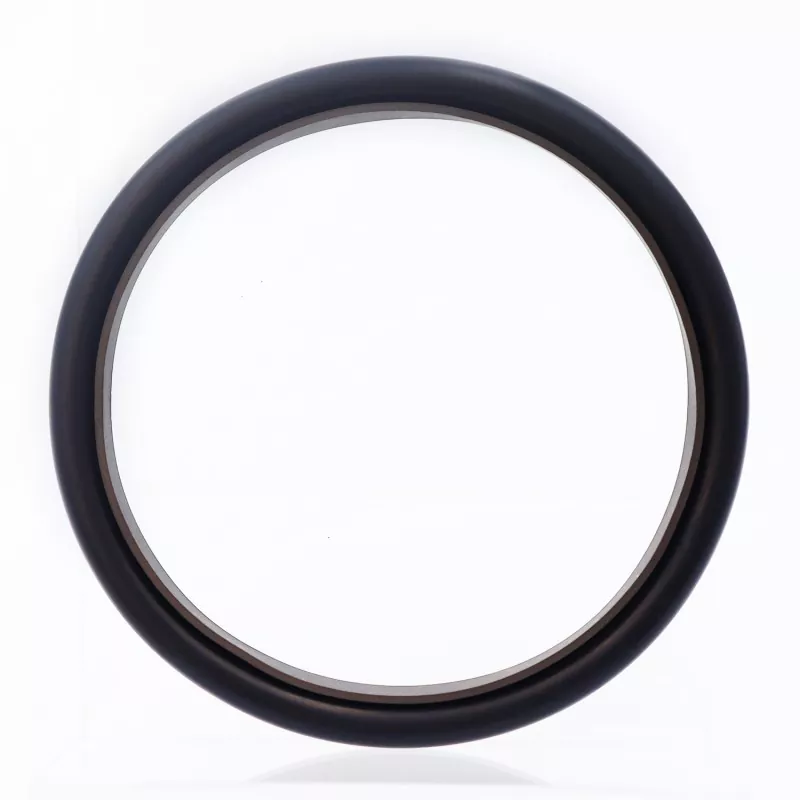

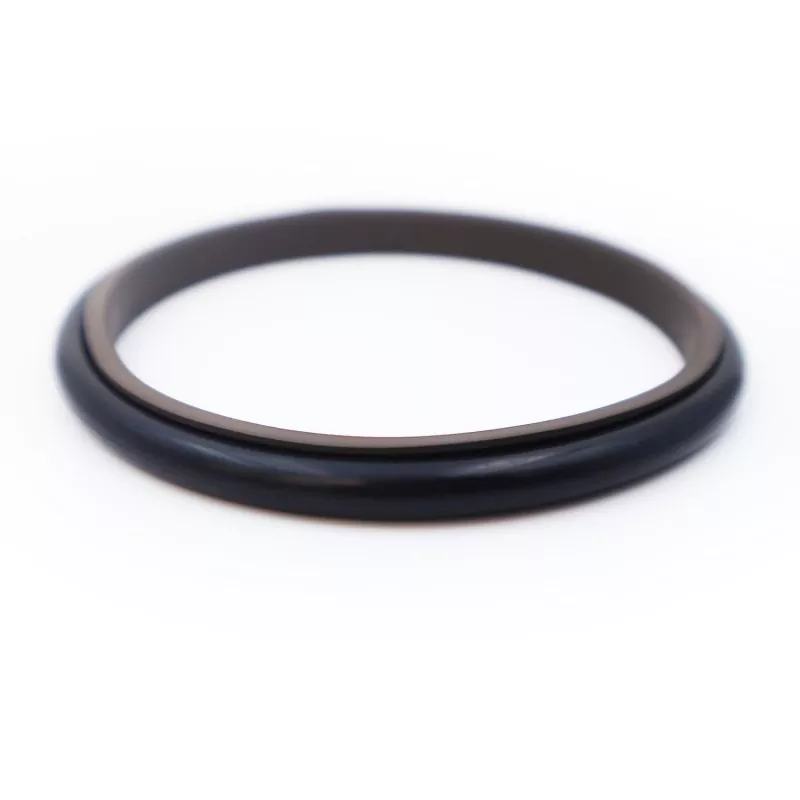

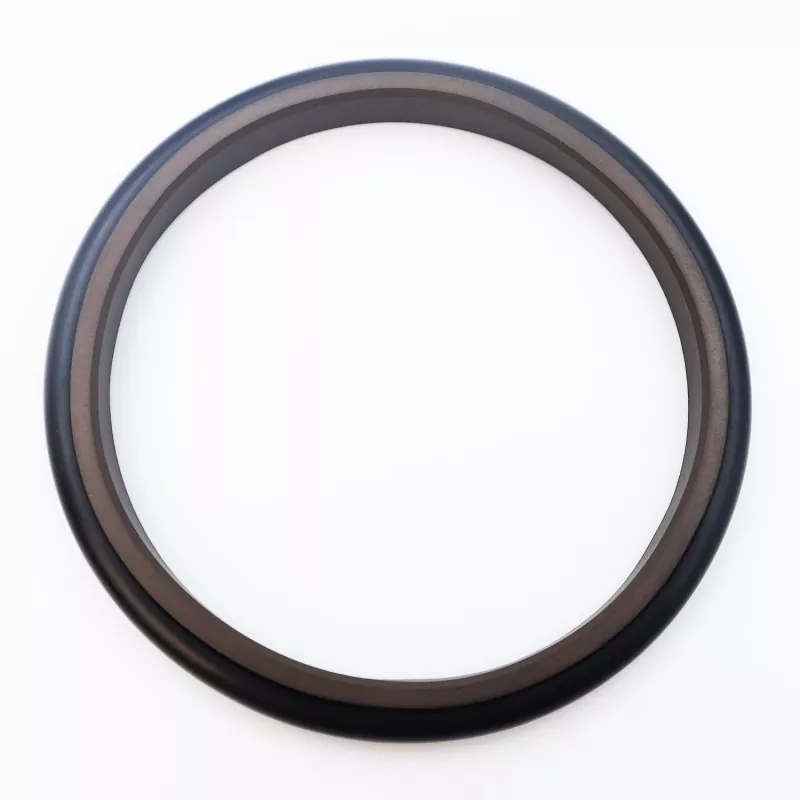

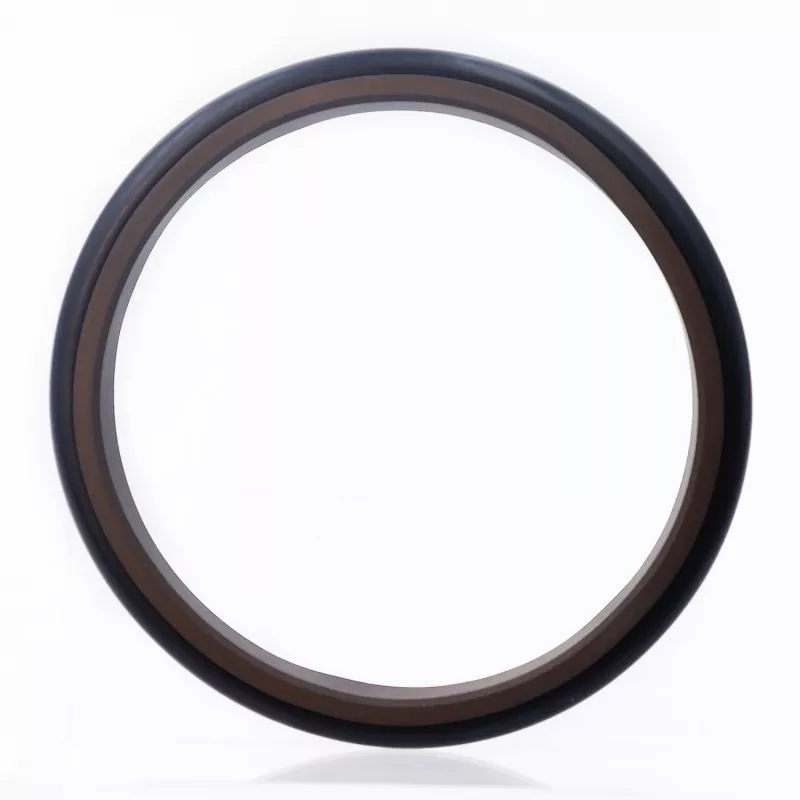

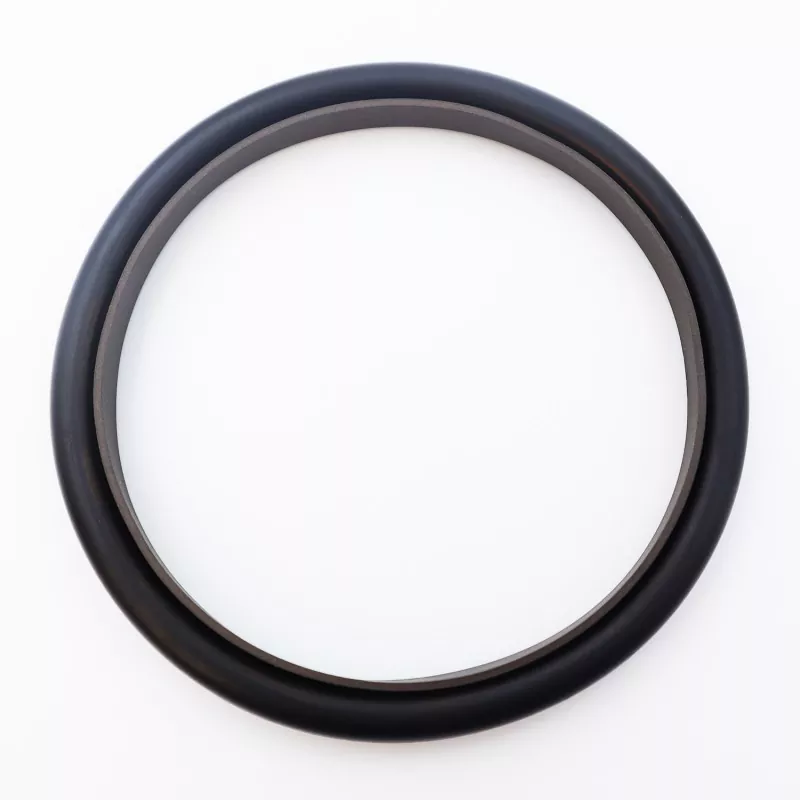

முக்கோண கூட்டு முத்திரை ஒரு முக்கோண PTFE சீல் வளையம் மற்றும் ஒரு ரப்பர் O-வளையம் ஆகியவற்றைக் கொண்டுள்ளது; இது ஹைட்ராலிக் மற்றும் நியூமேடிக் ரெசிப்ரோகேட்டிங் பயன்பாடுகளில் ஒற்றை-நடிப்பு அழுத்தம் சீல் செய்ய வடிவமைக்கப்பட்டுள்ளது. ஓ-மோதிரம் ரேடியல் விசையை வழங்குகிறது மற்றும் சீல் வளையத்தில் உள்ள உடைகளுக்கு ஈடுசெய்கிறது. சீலிங் வளையத்தின் மெல்லிய உதடு வடிவமைப்பிற்கு நன்றி, இது சிறந்த ஃபாலோ-அப் இழப்பீடு மற்றும் சீலிங் செயல்திறனை வழங்குகிறது. 30 மிமீ விட சிறிய கம்பி விட்டம், ஒரு பிளவு (திறந்த வகை) பள்ளம் வடிவமைப்பு பயன்படுத்தப்பட வேண்டும்.

தயாரிப்பு அம்சங்கள்

1. ஹைட்ராலிக் மற்றும் நியூமேடிக் பயன்பாடுகளுக்கு ஏற்றது;

2. குறைந்த உராய்வு, குறைந்த முறிவு எதிர்ப்பு, மென்மையான இயக்கம், சமமான மாறும் மற்றும் நிலையான உராய்வு, மற்றும் குச்சி சீட்டு இல்லை;

3. நீண்ட சேவை வாழ்க்கை; எண்ணெய் இல்லாத உயவு பயன்பாடுகளுக்கு ஏற்றது;

4. சிறிய வடிவமைப்பு; நிறுவ மற்றும் பராமரிக்க எளிதானது;

இயக்க நிலைமைகள்

வரம்பு மதிப்புகள் ஒரே நேரத்தில் ஏற்படக்கூடாது.

பொருள் தேர்வு

1. இணக்கமான ஓ-ரிங் பொருட்கள் பின்வருமாறு: R01 நைட்ரைல் ரப்பர் (NBR), R02 ஃப்ளூரோரப்பர் (FKM) போன்றவை.

2. சீல் வளைய பொருள்: நிலையான பொருள் PTFE3; மாற்று பொருட்களில் PTFE1, PTFE2 மற்றும் PTFE4 ஆகியவை அடங்கும்.

வரிசைப்படுத்தும் எடுத்துக்காட்டு

ஆர்டர் மாடல்: RC14—80—PTFE3—R01

RC14 – மாடல் 80 – தண்டு விட்டம் d – PTFE (மெட்டீரியல் குறியீடு R01) – O-ரிங் மெட்டீரியல் குறியீடு

விவரக்குறிப்புகள் அட்டவணை

விவரக்குறிப்புகள் அட்டவணையில் பட்டியலிடப்பட்டுள்ள எந்த அளவிலும் தயாரிப்புகள் தயாரிக்கப்படலாம்.

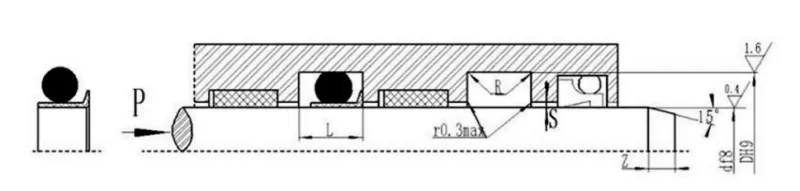

குறிப்பு: தண்டு விட்டம் ≤30 மிமீ, திறந்த பள்ளங்கள் பயன்படுத்த பரிந்துரைக்கப்படுகிறது.
