உயர் அழுத்த முத்திரைகளில் நிபுணத்துவம் பெற்ற உற்பத்தியாளராக, ருய்சென் சீலிங் "அடி-வகை ஒருங்கிணைந்த முத்திரையை" வழங்குகிறது. சீலிங் வளையம் மெல்லிய உதடு அமைப்பைக் கொண்டுள்ளது, இது சிறந்த மாறும் இழப்பீட்டுத் திறனை வழங்குகிறது. அதன் தனித்துவமான கால் வடிவ சீலிங் மேற்பரப்பு-ஒரு ஆப்பு வடிவ பள்ளத்தை உள்ளடக்கியது-மாசு எதிர்ப்பை அதிகரிக்கிறது மற்றும் உராய்வை குறைக்கிறது; இந்த சிறப்பு வடிவமைப்பு அழுத்த எதிர்ப்பை கணிசமாக அதிகரிக்கிறது, இது உயர் அழுத்தம் மற்றும் தீவிர உயர் அழுத்த பயன்பாடுகளுக்கு ஏற்றது. குறிப்பு: மூடிய பள்ளங்களில் நிறுவுவதற்கு இந்த முத்திரை பொருத்தமானது அல்ல.
பொறியியல் உபகரணங்களை வாங்குபவர்களிடமிருந்து தேர்வு மற்றும் மொத்த ஆர்டர்கள் தொடர்பான விசாரணைகளை நாங்கள் வரவேற்கிறோம்.

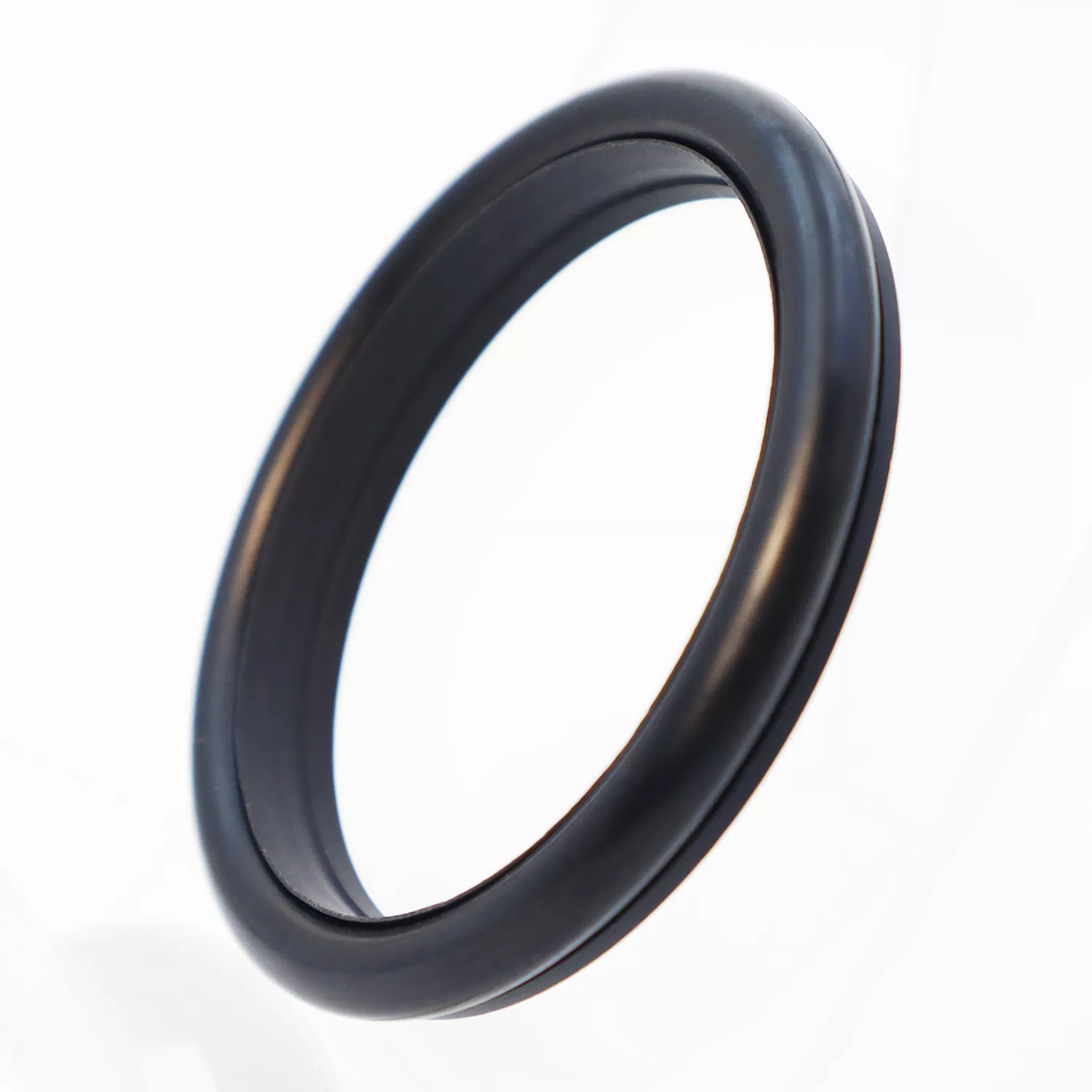

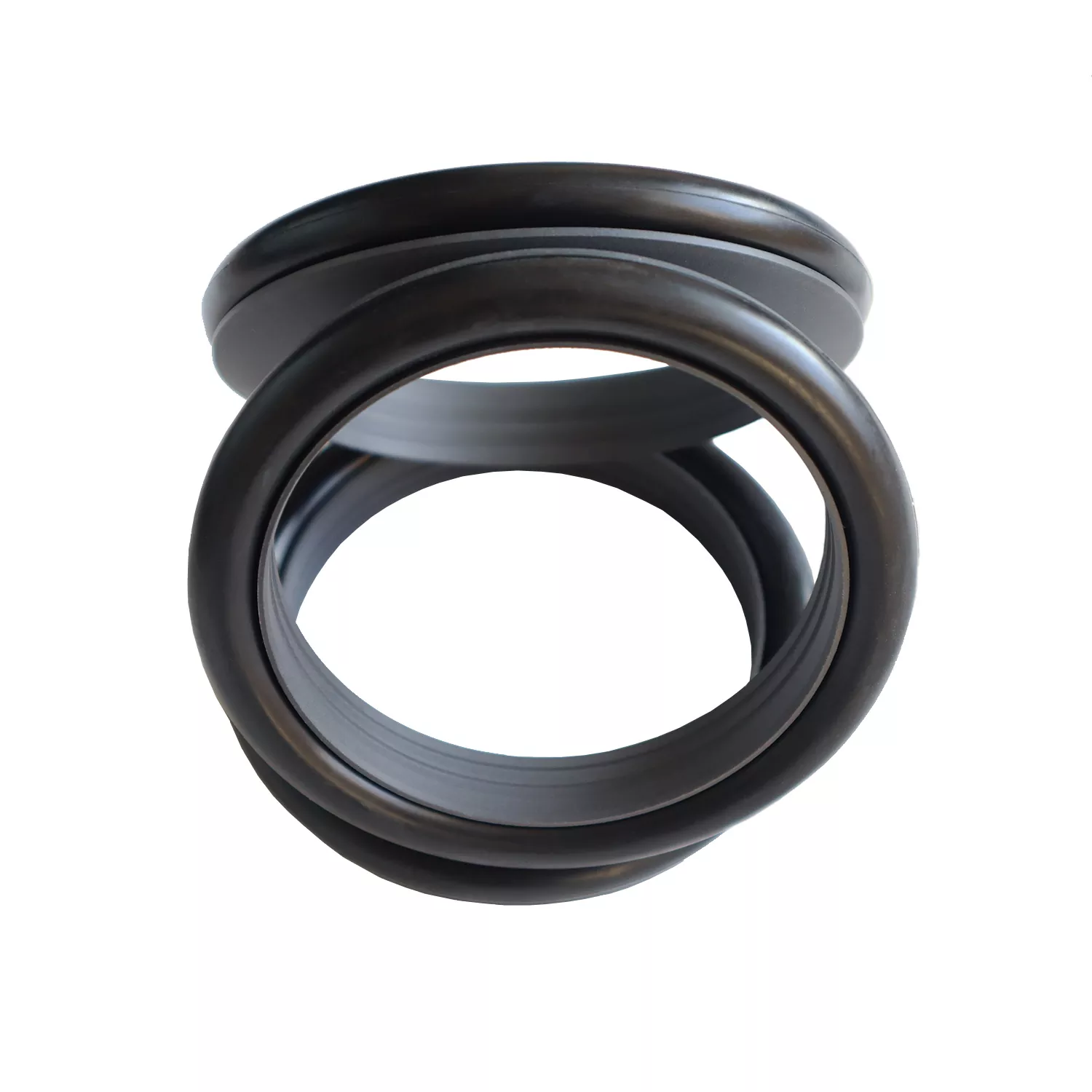

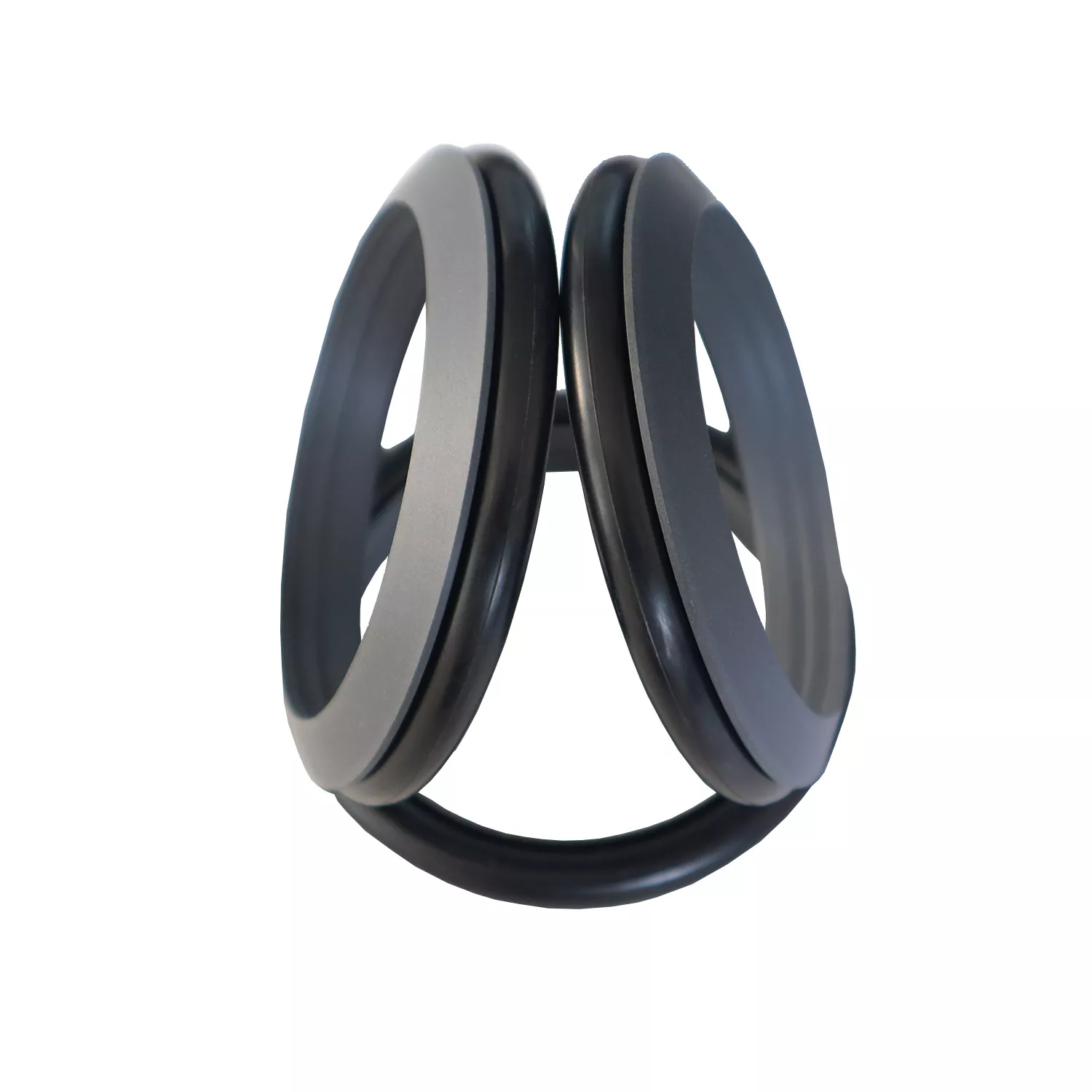

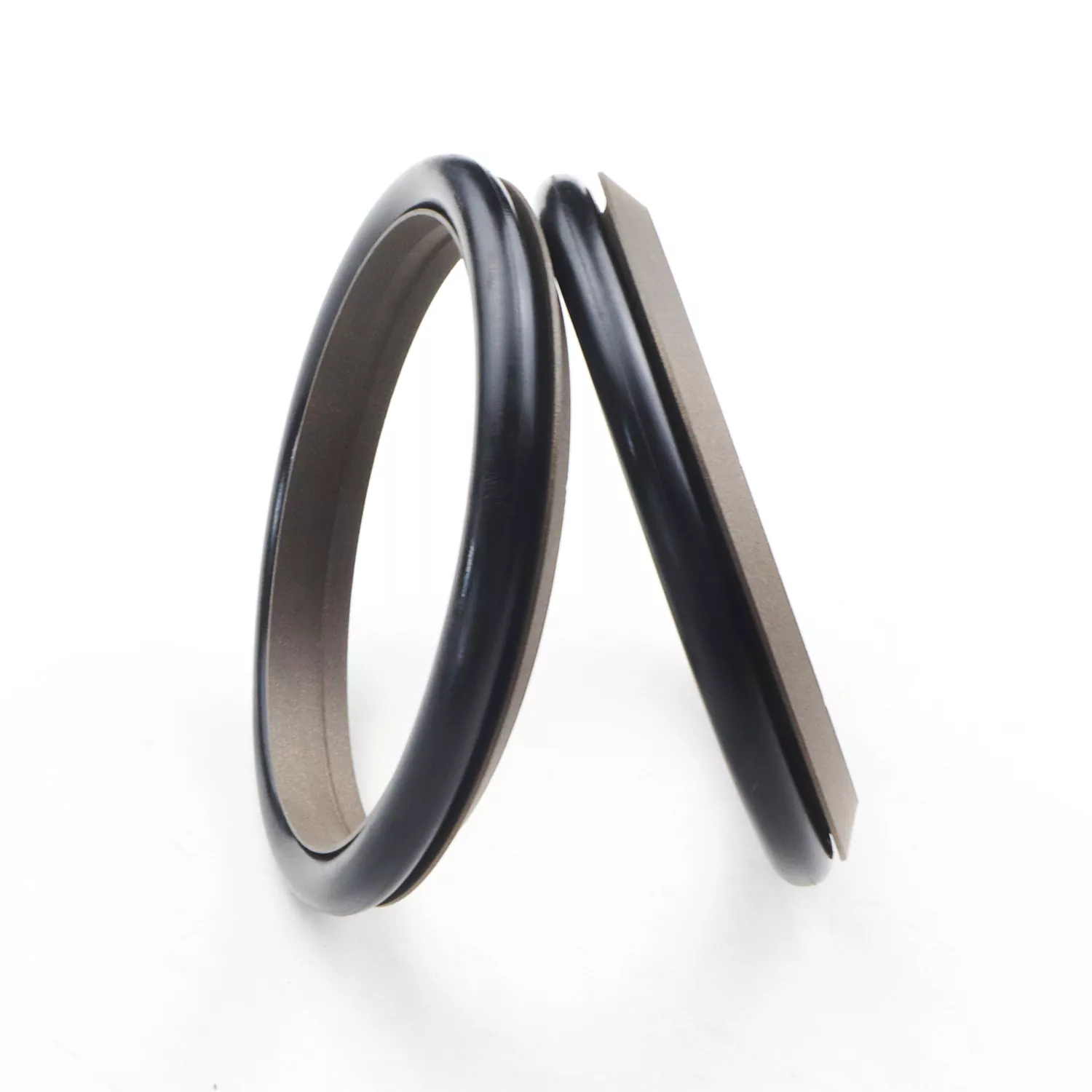

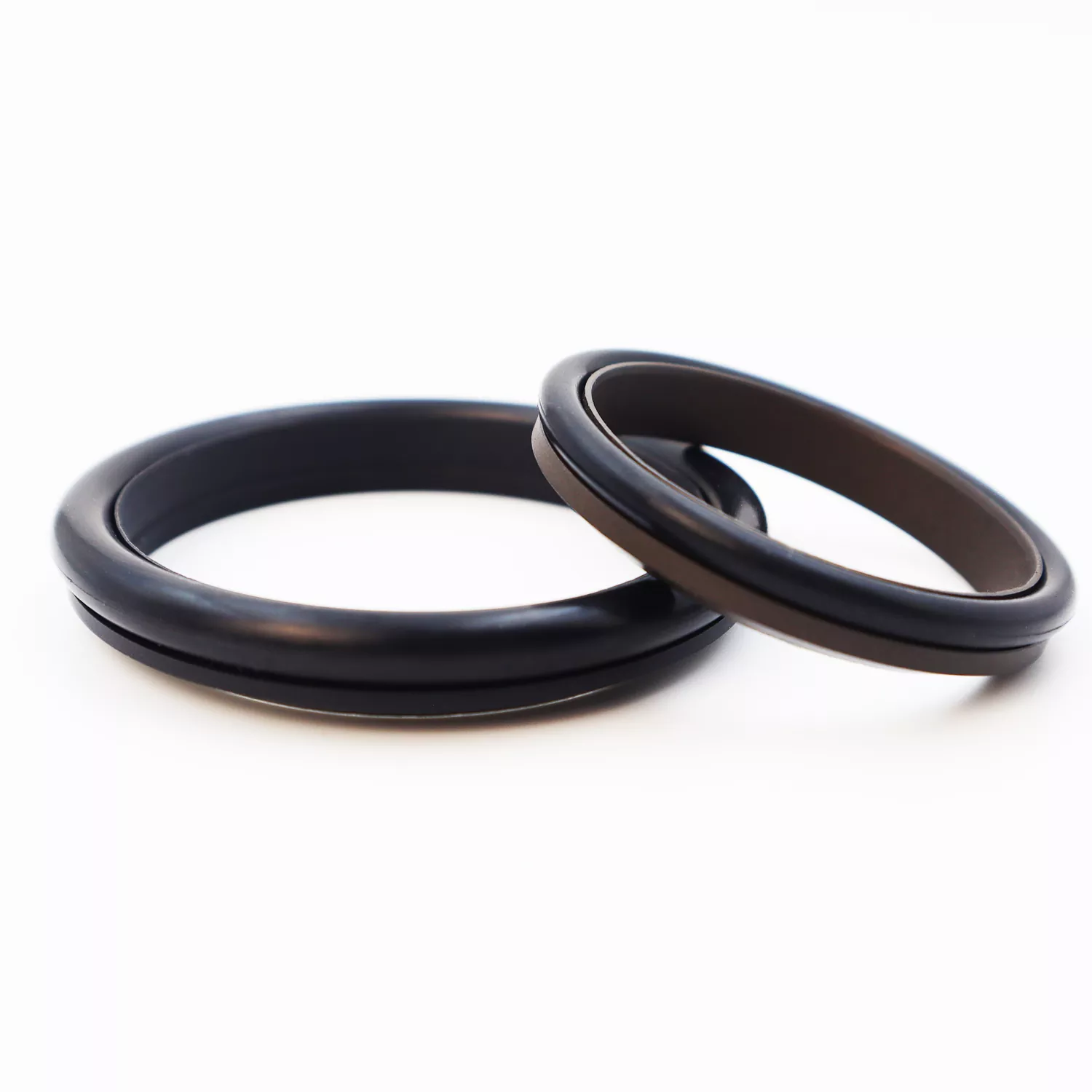

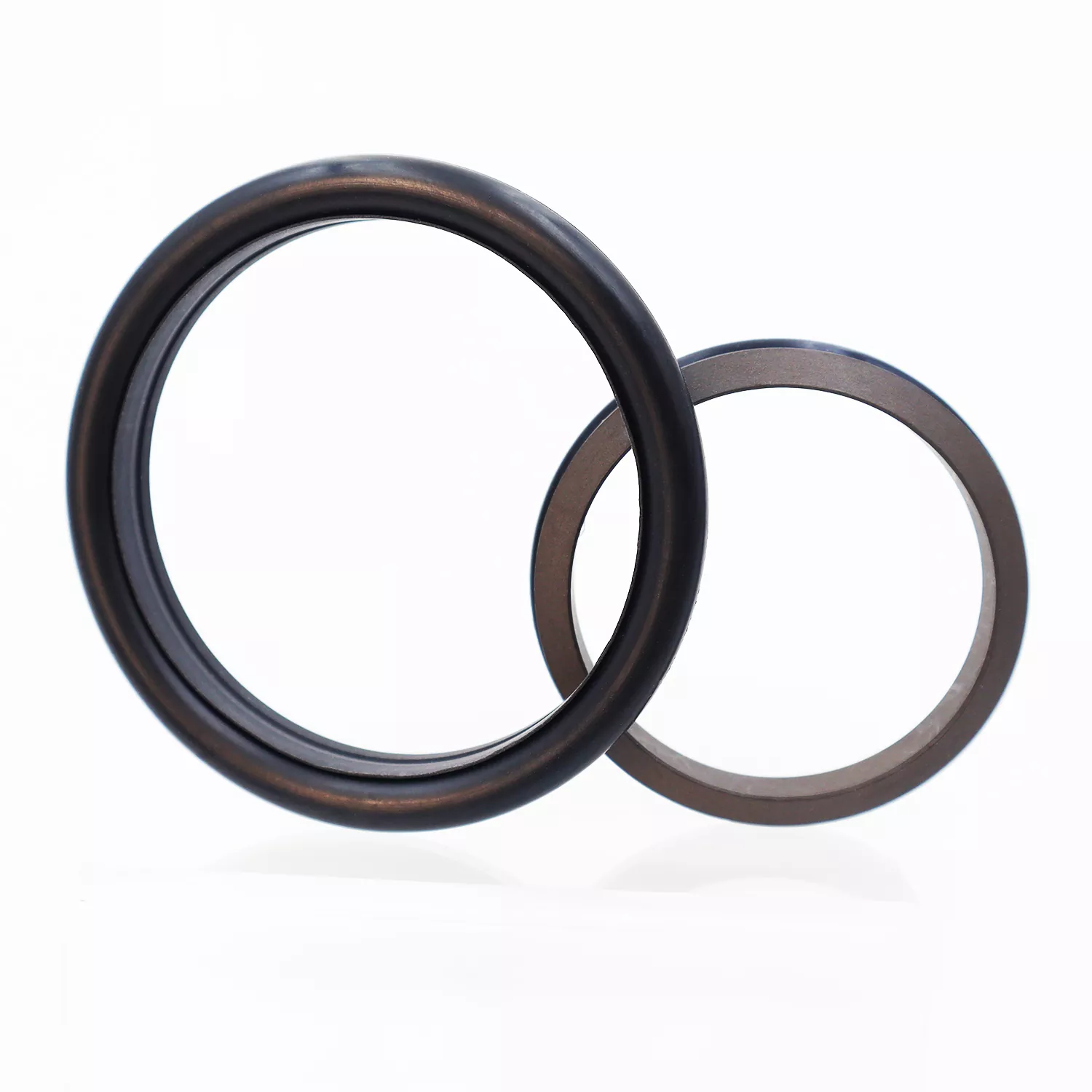

கால்-வகை ஒருங்கிணைந்த முத்திரை ஒரு ரப்பர் O-வளையத்துடன் இணைக்கப்பட்ட கால் வடிவ சீல் வளையத்தைக் கொண்டுள்ளது (PTFE அல்லது PTFE கலவைகளால் ஆனது); இது ஹைட்ராலிக் மற்றும் நியூமேடிக் ரெசிப்ரோகேட்டிங் பயன்பாடுகளில் ஒற்றை-நடிப்பு சீல் செய்ய வடிவமைக்கப்பட்டுள்ளது.
இது RC03 தொடர் மற்றும் RC04 தொடர்களாக (இது GB1235 தொடர் O-வளையங்களைப் பயன்படுத்துகிறது) உடன் வரும் O-வளையத்தின் அடிப்படையில் வகைப்படுத்தப்பட்டுள்ளது. சீலிங் வளையமானது மெல்லிய உதடு வடிவமைப்பைக் கொண்டுள்ளது, இது சிறந்த டைனமிக் இழப்பீட்டை வழங்குகிறது, இதன் விளைவாக சிறந்த சீல் செயல்திறன் கிடைக்கும். கால் வடிவ சீல் மேற்பரப்பில் உள்ள ஆப்பு வடிவ பள்ளம் உராய்வைக் குறைக்கும் போது சீல் ஒருமைப்பாடு மற்றும் மாசு எதிர்ப்பை மேம்படுத்துகிறது. கட்டமைப்பு வடிவமைப்பு முத்திரையின் அழுத்தத்தைக் கையாளும் திறன்களையும் மேம்படுத்துகிறது. பொதுவாக, அதை மூடிய பள்ளங்களில் நிறுவ முடியாது.
1. ஹைட்ராலிக் மற்றும் நியூமேடிக் பயன்பாடுகள் இரண்டிற்கும் ஏற்றது
2. உயர் அழுத்த மற்றும் குறைந்த அழுத்த சூழல்களில் சிறந்த சீல் செயல்திறன்
3. குறைந்த உராய்வு; குறைந்தபட்ச தொடக்க எதிர்ப்பு மற்றும் மென்மையான இயக்கம்; சம மாறும் மற்றும் நிலையான உராய்வு; ஸ்டிக்-ஸ்லிப் விளைவு இல்லை
4. நீண்ட சேவை வாழ்க்கை; எண்ணெய் இல்லாத உயவு பயன்பாடுகளுக்கு ஏற்றது
5. உயர் அழுத்தம் மற்றும் தீவிர உயர் அழுத்த சீல் தேவைகளை கையாளும் திறன்
வரம்புக்குட்பட்ட மதிப்புகள் ஒரே நேரத்தில் நிகழக்கூடாது.
|
அழுத்தம் (MPa) |
வெப்பநிலை (°C) |
வேகம் (மீ/வி) |
ஊடகம் |
|
≤100 |
-35 முதல் +100 வரை (NBR O- வளையத்துடன்) |
≤6 |
ஹைட்ராலிக் எண்ணெய், தீ-எதிர்ப்பு திரவங்கள் (HFA/HFB), வாயு போன்றவை. |
|
-20 முதல் +180 வரை (FKM O- வளையத்துடன்) |
1. இணக்கமான ஓ-ரிங் பொருட்கள் பின்வருமாறு: RO1 நைட்ரைல் ரப்பர் (NBR), RO2 ஃப்ளோரூரப்பர் (FKM) போன்றவை.
2. சீல் வளைய பொருள்: நிலையான பொருள் PTFE3; கிடைக்கக்கூடிய பிற விருப்பங்களில் PTFE2, PTFE4 மற்றும் பிற உயர் செயல்திறன் பொருட்கள் ஆகியவை அடங்கும்.

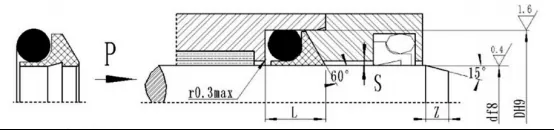

ஆர்டர் மாடல்: RC03—80x89x10-PTFE3-R01
மாடல் - கம்பி விட்டம் x க்ரூவ் விட்டம் x க்ரூவ் அகலம் PTFE3 - மாற்றியமைக்கப்பட்ட PTFE மெட்டீரியல் குறியீடு R01 - ஓ-ரிங் மெட்டீரியல் குறியீடு
விவரக்குறிப்புகள் அட்டவணையில் பட்டியலிடப்பட்டுள்ள எந்த அளவிலும் தயாரிப்புகள் தயாரிக்கப்படலாம்.
|
d f8 |
D H9 |
L+0.2 |
ஸ்மாக்ஸ் |
Zmin |
d0 |
|
|
<40எம்பிஏ |
<60எம்பிஏ |
|||||
|
5~17 |
d+4.7 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39 |
d+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108 |
d+9.0 |
10.0 |
0.3 |
0.2 |
7 |
5.30 |
|
109~670 |
d+12.0 |
13.2 |
0.35 |
0.25 |
10 |
7.00 |
|
671~999 |
d+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
d+18 |
17.4 |
0.6 |
0.4 |
15 |
10 |
|
>1600 |
d+21.2 |
22 |
0.7 |
0.6 |
20 |
12 |
குறிப்புகள்: 1. அழுத்தங்கள் >60 MPaக்கு, சீல் பேஸ் பகுதியில் H8/f8 ஃபிட் டாலரன்ஸைப் பயன்படுத்தவும்; அதி-உயர் அழுத்த சீல் செய்வதற்கு, Smax <0.05.
2. மூடிய பள்ளம் அமைப்பு தேவைப்பட்டால் அலுவலகத்தை அணுகவும்.
GB1235 O-வளையங்களுடன் இணக்கமானது; விவரக்குறிப்பு அட்டவணையில் பட்டியலிடப்பட்டுள்ள எந்த அளவிலான தயாரிப்புகளும் தயாரிக்கப்படலாம்.
|
d f8 |
D H9 |
L+0.2 |
ஸ்மாக்ஸ் |
Zmin |
d0 |
|
|
<40எம்பிஏ |
<60எம்பிஏ |
|||||
|
5~39 |
d+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
40~150 |
d+9.8 |
10.6 |
0.3 |
0.2 |
7 |
5.7 |
|
151~1500 |
d+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
