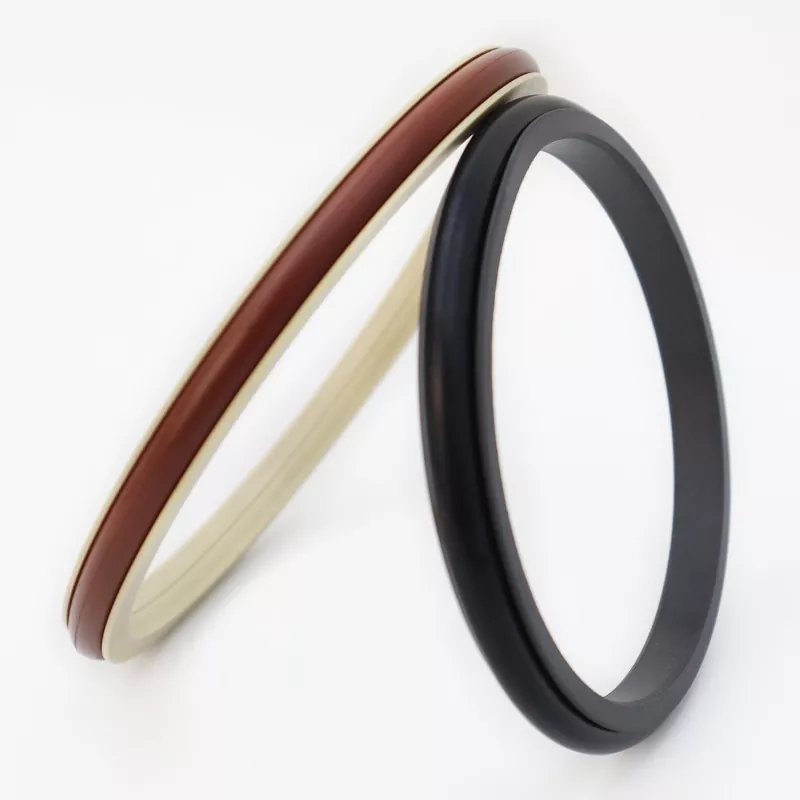

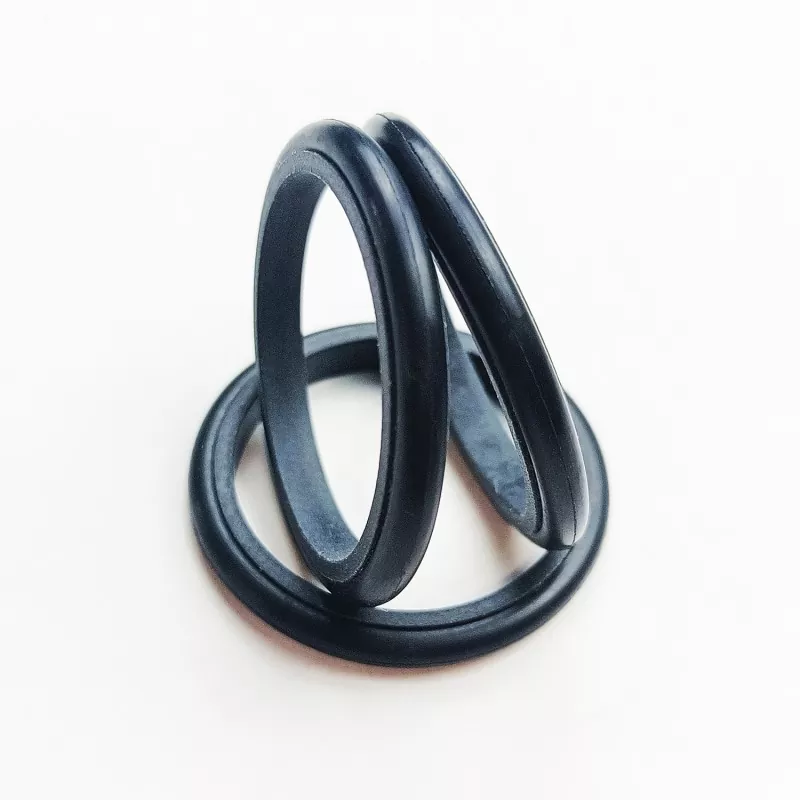

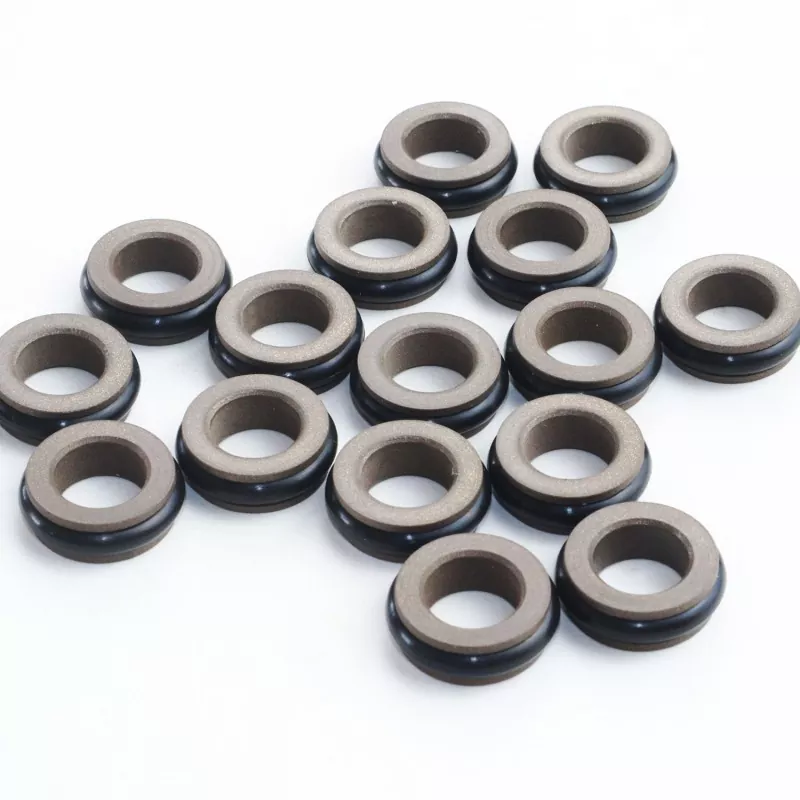

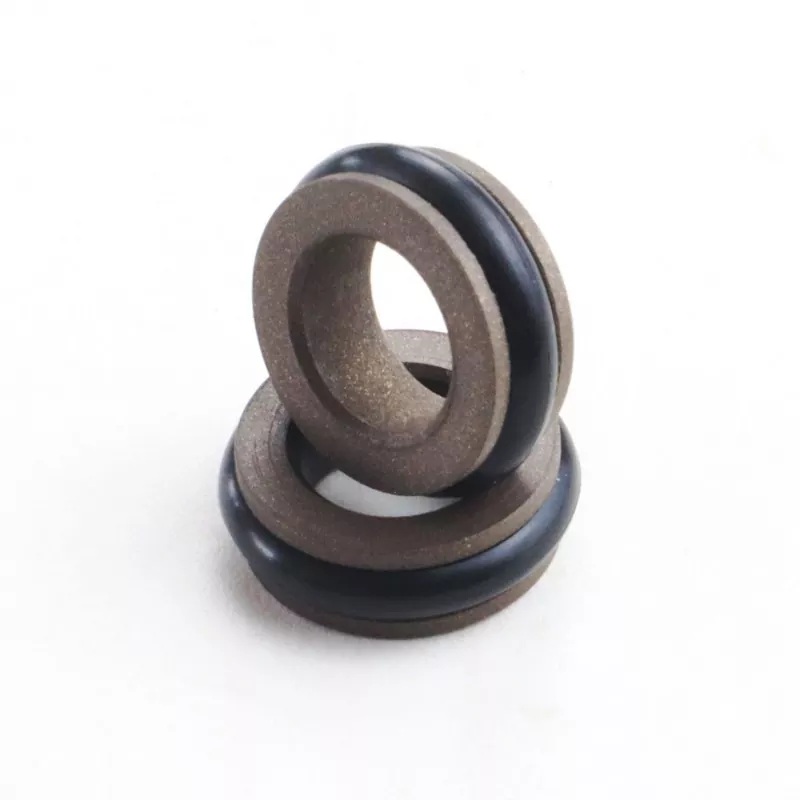

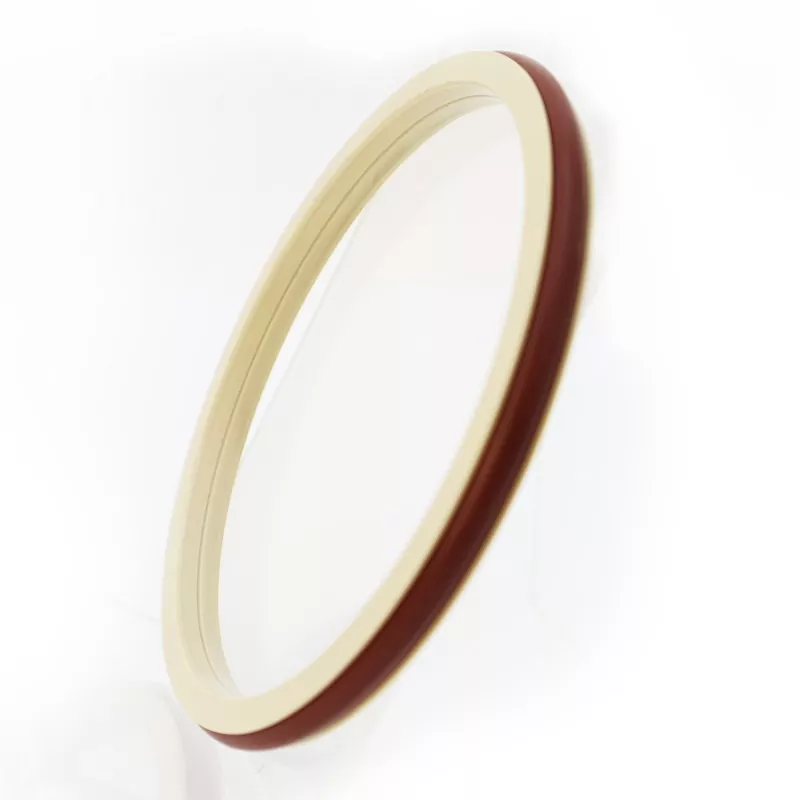

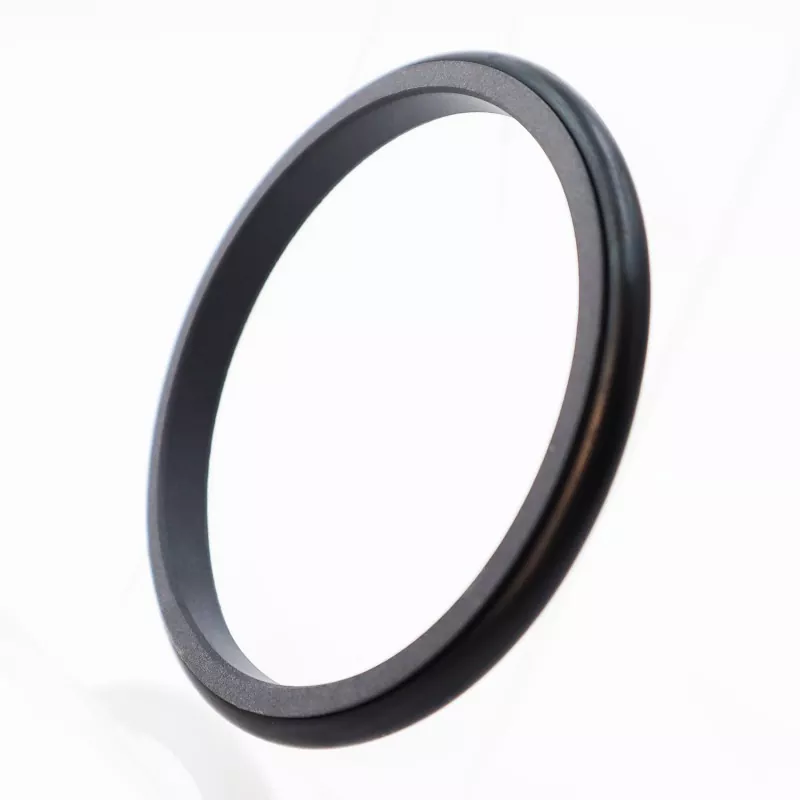

C-வகை ஒருங்கிணைந்த முத்திரையானது PTFE மற்றும் அதன் கூட்டுப் பொருட்களால் செய்யப்பட்ட C-வடிவ சீல் வளையம் மற்றும் O-வளையத்தைக் கொண்டுள்ளது. ஹைட்ராலிக் மற்றும் நியூமேடிக் ரெசிப்ரோகேட்டிங் இயக்கங்களில் இருதரப்பு அழுத்த சீல் செய்வதற்கு இது ஏற்றது. இது பொருந்தும் O-வளையத்தைப் பொறுத்து RC06 மற்றும் RC07 தொடர்களில் (GB1235 தொடர் O-வளையங்களுடன் இணக்கமானது) கிடைக்கிறது. சீலிங் வளையத்தின் மெல்லிய உதடு வடிவமைப்பு காரணமாக, இது நல்ல பின்தொடர்தல்-இழப்பீட்டுத் திறனைக் கொண்டுள்ளது, இதன் விளைவாக சிறந்த சீல் செயல்திறன் உள்ளது. சி-வகை முத்திரையின் சமச்சீர் அமைப்பு இருதரப்பு அழுத்தத்தின் கீழ் சீல் செய்ய அனுமதிக்கிறது.
1. ஹைட்ராலிக் மற்றும் நியூமேடிக் பயன்பாடுகள் இரண்டிற்கும் ஏற்றது.
2. உயர் மற்றும் குறைந்த அழுத்த பயன்பாடுகளுக்கு சிறந்த சீல் செயல்திறன்.
3. குறைந்த உராய்வு, குறைந்த தொடக்க எதிர்ப்பு, மென்மையான செயல்பாடு, சமமான மாறும் மற்றும் நிலையான உராய்வு, மற்றும் க்ரீப் இல்லை.
4. நீண்ட சேவை வாழ்க்கை; எண்ணெய் இல்லாத லூப்ரிகேஷன் சீல் செய்வதற்கு ஏற்றது.
5. இருதரப்பு அழுத்தம் சீல் செய்வதற்கு ஏற்றது.
தீவிர மதிப்புகள் ஒரே நேரத்தில் ஏற்படக்கூடாது.
|
அழுத்தம் (MPa) |
வெப்பநிலை (°C) |
வேகம் (மீ/வி) |
ஊடகம் |
|
≤100 |
-35 முதல் +100 வரை (NBR O- வளையத்துடன்) |
≤6 |
ஹைட்ராலிக் எண்ணெய், தீ-எதிர்ப்பு திரவங்கள் (HFA/HFB), வாயு போன்றவை. |
|
-20 முதல் +180 வரை (FKM O- வளையத்துடன்) |
1. பொருந்தும் O-ரிங் பொருட்கள்: RO1 நைட்ரைல் புடாடீன் ரப்பர் (NBR), RO2 ஃப்ளோரோரப்பர் (FKM) போன்றவை.
2. சீலிங் ரிங் மெட்டீரியல்: ஸ்டாண்டர்ட் மெட்டீரியல் PTFE3, பிற விருப்பப் பொருட்களில் PTFE2, PTFE4 மற்றும் பிற உயர் செயல்திறன் பொருட்கள் அடங்கும்.
ஆர்டர் செய்யும் மாடல் RC06-80x89.9x9.2-PTFE3—R01

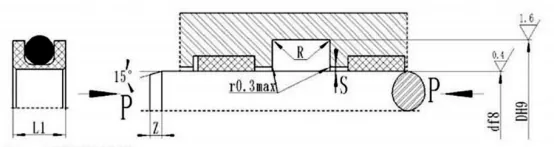

மாடல்-ராட் விட்டம் x க்ரூவ் விட்டம் x க்ரூவ் அகலம் PTFE3 - மாற்றியமைக்கப்பட்ட PTFE மெட்டீரியல் குறியீடு R01 O-ரிங் மெட்டீரியல்
விவரக்குறிப்புகள் அட்டவணையில் பட்டியலிடப்பட்டுள்ள எந்த அளவிலான தயாரிப்புகளையும் தயாரிக்க முடியும்.
|
d f8 நிலையான RC06 |
d f8 லைட்-டூட்டி RC06-Q |
d f8 ஹெவி-டூட்டி RC06-Z |
D H9 |
L+0.2 |
L1 |
Rmax |
ஸ்மாக்ஸ் |
Zmin |
d0 |
|
|
20 எம்.பி.ஏ |
40 எம்.பி.ஏ |
|||||||||
|
-- |
4~17.9 |
-- |
d+3.6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
4~17.9 |
18~39.9 |
-- |
d+5.0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39.9 |
40~106.9 |
4~17.9 |
d+6.6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~106.9 |
107~630.9 |
18~39.9 |
d+9.9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
107~630.9 |
631~999 |
40~106.9 |
d+13.0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
631~999 |
1000~1600 |
107~630.9 |
d+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
≥1600 |
631~999 |
d+18.5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥1600 |
-- |
1000~1600 |
d+22 |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
குறிப்பு: 1. தண்டு விட்டம் ≤ 70mm, திறந்த பள்ளம் முத்திரைகள் பரிந்துரைக்கப்படுகிறது. ஒருங்கிணைந்த (மூடப்பட்ட) பள்ளம் முத்திரைகளை நிறுவுவதற்கு, நிறுவல் வழிகாட்டியைப் பார்க்கவும்.
2. அழுத்தம் > 40MPaக்கு, முத்திரையின் வேர் பகுதி Smax ஆனது H8/f8 ஃபிட் சகிப்புத்தன்மையைப் பயன்படுத்த வேண்டும்.
பொருந்தக்கூடிய O-ring GB1235 விவரக்குறிப்பு அட்டவணையில் பட்டியலிடப்பட்டுள்ள எந்த அளவிலான தயாரிப்புகளையும் உருவாக்க முடியும்.
|
தண்டு விட்டம் வரம்பு d f8 |
பள்ளம் விட்டம் D H9 |
அகழி அகலம் L+0.2 |
முத்திரை உயரம் L1 |
வட்டமான மூலைகள் Rmax |
ரேடியல் கிளியரன்ஸ் ஸ்மாக்ஸ் |
சேம்ஃபர் Zmin |
ஓ-ரிங் கம்பி விட்டம் d0 |
|
|
20 எம்.பி.ஏ |
40 எம்.பி.ஏ |
|||||||
|
5~21 |
d+4.5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
22~39 |
d+6.5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
40~154 |
d+10.4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
155~1500 |
d+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
ஆர்டர் செய்யும் உதாரணம் RC07—80*90.4*9.8-PTFE3-R01
