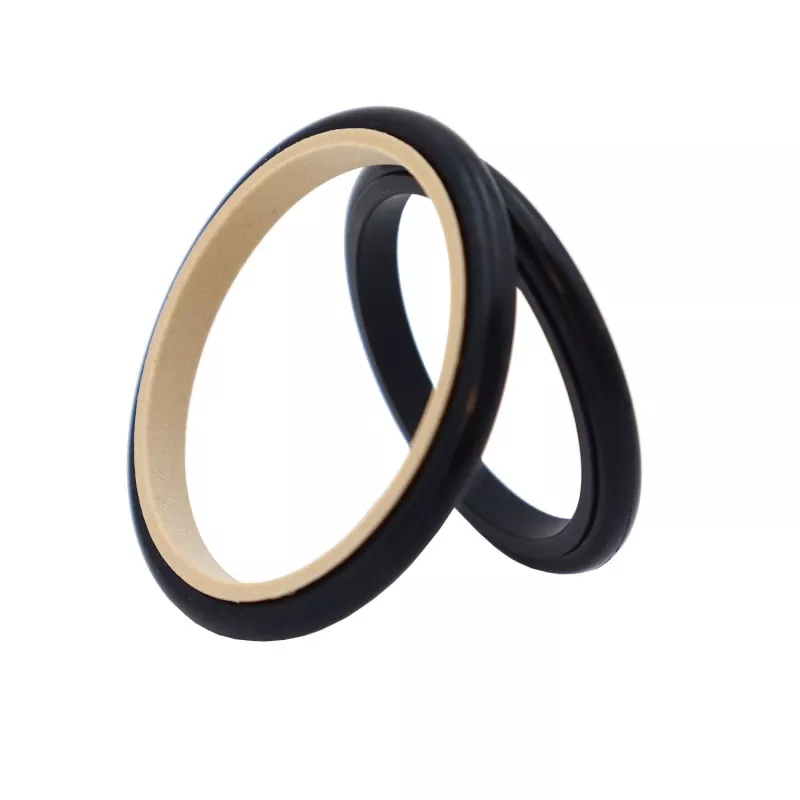

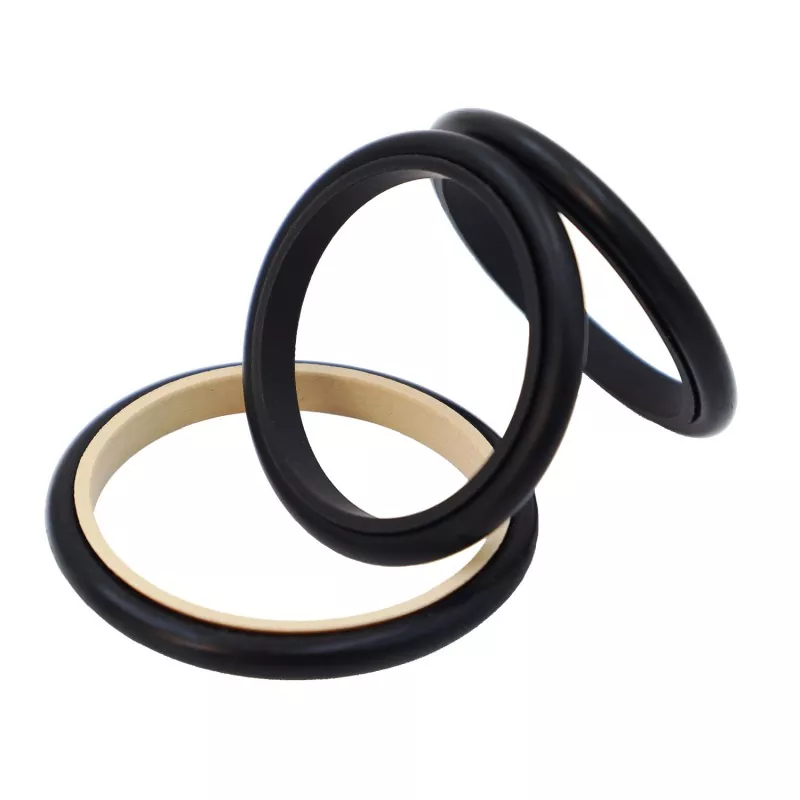

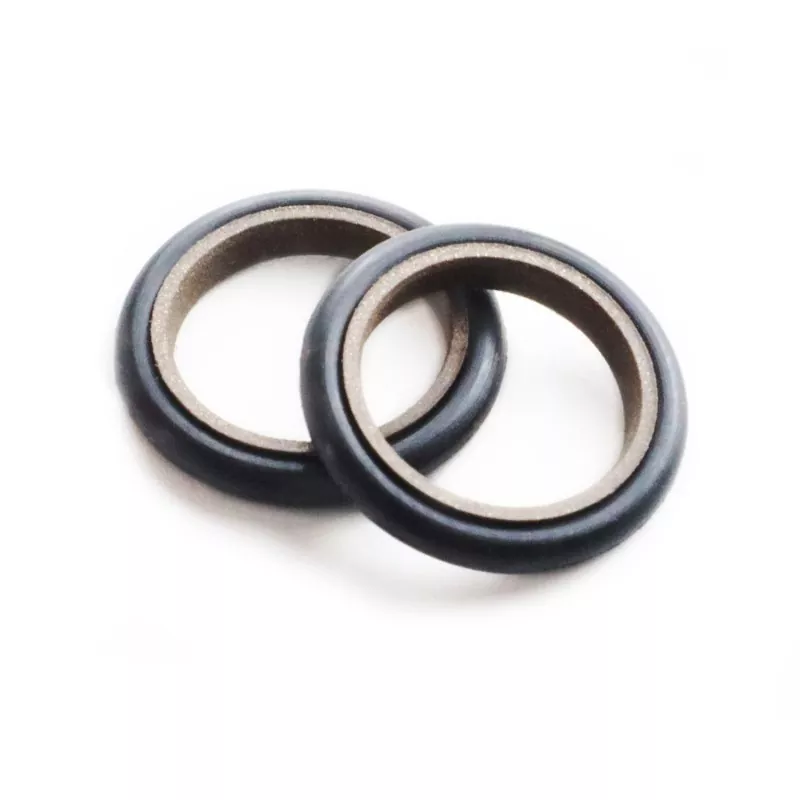

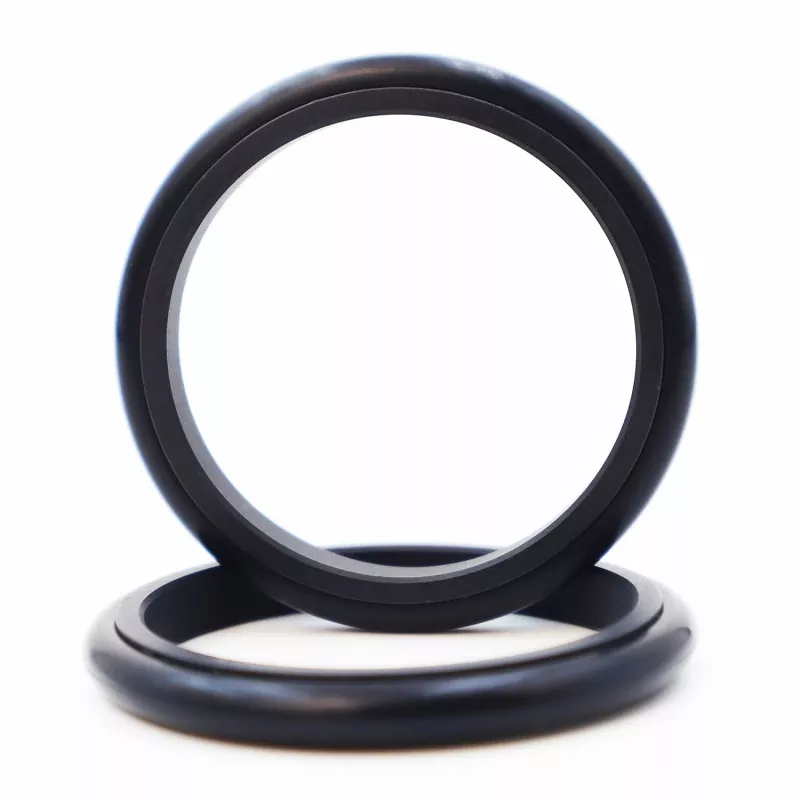

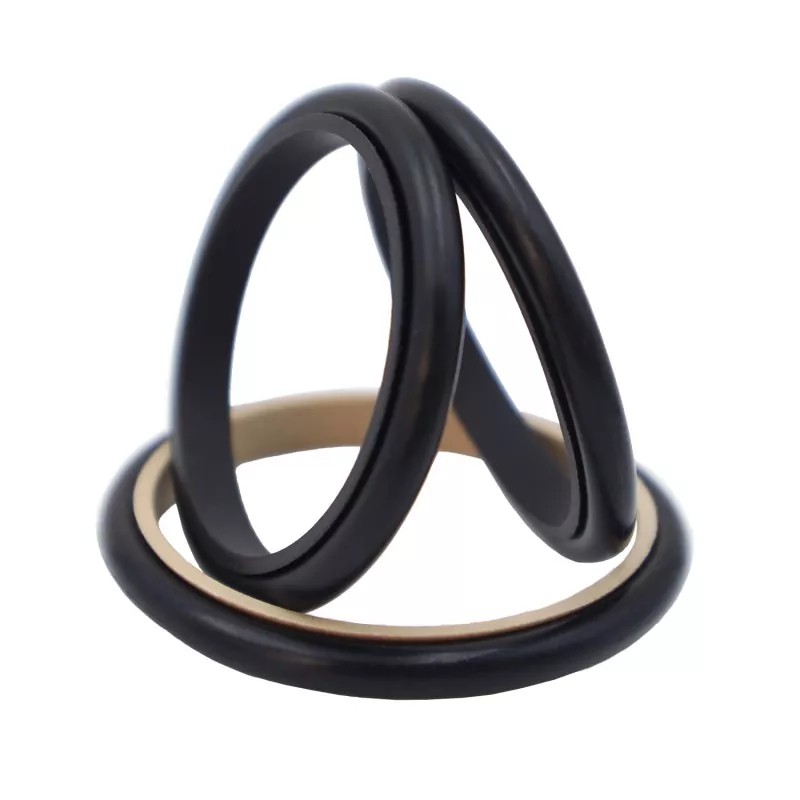

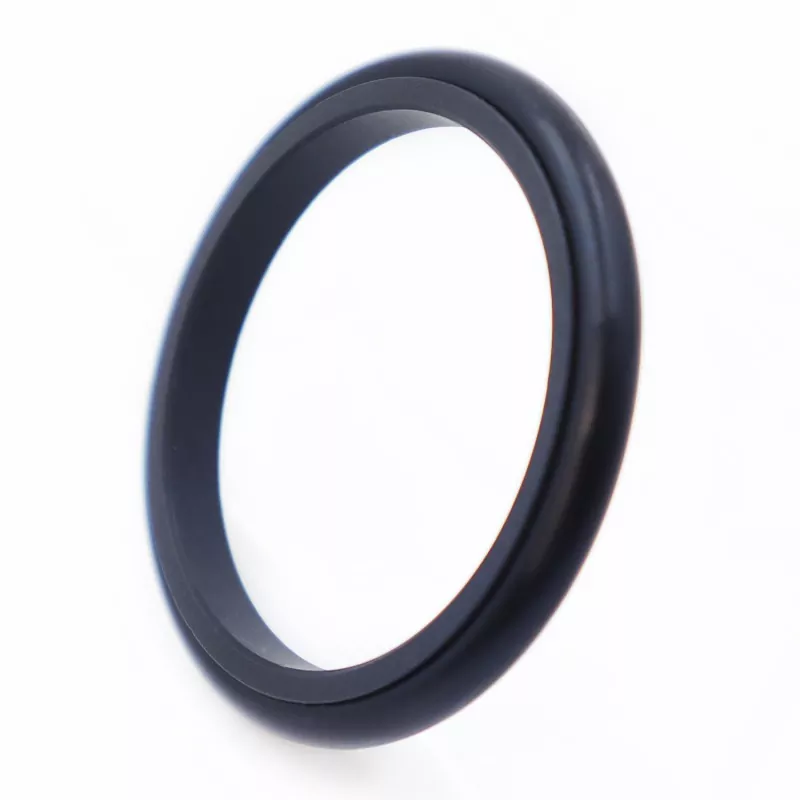

தொப்பி கூட்டு முத்திரையானது PTFE தொப்பி வடிவ முத்திரை வளையம் மற்றும் ஒரு ரப்பர் O-வளையம் ஆகியவற்றைக் கொண்டுள்ளது, இது ஹைட்ராலிக் மற்றும் நியூமேடிக் ரெசிப்ரோகேட்டிங் பயன்பாடுகளில் இருதரப்பு அழுத்தம் சீல் செய்ய வடிவமைக்கப்பட்டுள்ளது. ஓ-மோதிரம் ரேடியல் விசையை வழங்குகிறது மற்றும் முத்திரை வளையத்தில் உள்ள உடைகளுக்கு ஈடுசெய்கிறது; முத்திரை வளையமானது மெல்லிய உதடு வடிவமைப்பைக் கொண்டுள்ளது, இது சிறந்த பின்தொடர்தல் இழப்பீட்டுத் திறனை வழங்குகிறது, இதன் விளைவாக சிறந்த சீல் செய்யும் செயல்திறன். இது நிலையான GB1235 O-ரிங் பள்ளங்களுடன் இணக்கமானது. 30mm விட சிறிய கம்பி விட்டம், ஒரு பிளவு வகை (திறந்த) பள்ளம் வடிவமைப்பு பயன்படுத்தப்பட வேண்டும்.
இந்த முத்திரை ஹைட்ராலிக் மற்றும் நியூமேடிக் இயக்க நிலைமைகளுக்கு ஏற்றது மற்றும் இருதரப்பு அழுத்தம் சீல் செய்வதை ஆதரிக்கிறது. இது குறைந்த உராய்வு, குறைந்தபட்ச உடைப்பு எதிர்ப்பு, ஸ்டிக்-ஸ்லிப் இல்லாமல் மென்மையான செயல்பாடு, எண்ணெய் இல்லாத உயவூட்டலுக்கு ஏற்றது மற்றும் நீண்ட சேவை வாழ்க்கை போன்ற நன்மைகளை வழங்குகிறது. இதற்கு குறைந்தபட்ச நிறுவல் இடம் தேவைப்படுகிறது மற்றும் எளிதாக பிரித்தெடுத்தல் மற்றும் பராமரிப்பை அனுமதிக்கிறது.
தேர்வு குறிப்பு: 30 மிமீ அல்லது அதற்கும் குறைவான கம்பி விட்டம் கொண்ட பயன்பாடுகளுக்கு, ஒரு பிளவு வகை (திறந்த) பள்ளம் நிறுவுவதற்கு பரிந்துரைக்கப்படுகிறது.
1. ஹைட்ராலிக் மற்றும் நியூமேடிக் பயன்பாடுகளுக்கு ஏற்றது; இருதரப்பு அழுத்தம் சீல் செய்வதை ஆதரிக்கிறது.
2. குறைந்த உராய்வு, குறைந்தபட்ச முறிவு எதிர்ப்பு மற்றும் மென்மையான இயக்கம்; சம மாறும் மற்றும் நிலையான உராய்வு; குச்சி சீட்டு இல்லை.
3. நீண்ட சேவை வாழ்க்கை; எண்ணெய் இல்லாத உயவு பயன்பாடுகளுக்கு ஏற்றது.
4. சிறிய வடிவமைப்பு; எளிதான நிறுவல் மற்றும் பராமரிப்பு.
வரம்பு மதிப்புகள் ஒரே நேரத்தில் ஏற்படக்கூடாது.
|
அழுத்தம் (MPa) |
வெப்பநிலை (°C) |
வேகம் (மீ/வி) |
ஊடகம் |
|
≤20 |
-35 முதல் +100 வரை (NBR O- வளையத்துடன்) |
≤6 |
கனிம அடிப்படையிலான ஹைட்ராலிக் எண்ணெய், தீ-எதிர்ப்பு திரவங்கள் (HFA/HFB), வாயுக்கள் போன்றவை. |
|
-20 முதல் +180 வரை (FKM O- வளையத்துடன்) |
1. உடன் வரும் O-வளையத்திற்கான பொருட்கள்: R01 நைட்ரைல் ரப்பர் (NBR), R02 ஃப்ளோரூரப்பர் (FKM) போன்றவை.
2. சீல் வளைய பொருள்: நிலையான பொருள் PTFE3; மாற்று பொருட்களில் PTFE1, PTFE2 மற்றும் PTFE4 ஆகியவை அடங்கும்.
ஆர்டர் மாடல்: RC13—80-PTFE3—R01 அல்லது SPNC-80-PTFE3—R01
RC13/SPNC - மாடல் 80 - தண்டு விட்டம் dPTFE3 - PTFE மெட்டீரியல் குறியீடு R01 - ஓ-ரிங் மெட்டீரியல் குறியீடு
விவரக்குறிப்புகள் அட்டவணையில் பட்டியலிடப்பட்டுள்ள எந்த அளவிலும் தயாரிப்புகள் தயாரிக்கப்படலாம்.
|

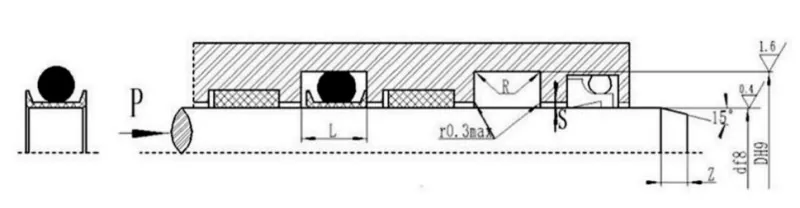

தண்டு விட்டம் வரம்பு d f8 |
பள்ளம் விட்டம் D H9 |
பள்ளம் அகலம் L+0.2 |
மூலை ஆரம் Rmax |
ரேடியல் கிளியரன்ஸ் ஸ்மாக்ஸ் |
சேம்ஃபர் Zmin |
ஓ-ரிங் கம்பி விட்டம் d0 |
|
|
ஹைட்ராலிக் பயன்பாடுகளுக்கு |
குறைந்த உராய்வு நியூமேடிக் மற்றும் ஹைட்ராலிக் பயன்பாடுகளுக்கு |
||||||
|
3~10 |
d+3 |
d+3.5 |
2.5 |
0.4 |
0.2 |
3 |
1.9 |
|
10~22 |
d+4 |
d+4.6 |
3.2 |
0.6 |
0.3 |
4 |
2.4 |
|
22~50 |
d+6 |
d+6.6 |
4.7 |
1 |
0.3 |
5 |
3.5 |
|
48~150 |
d+10 |
d+10.6 |
7.5 |
1 |
0.35 |
6 |
5.7 |
|
150~1500 |
d+15 |
d+15.6 |
11.0 |
2.5 |
0.4 |
8 |
8.6 |
