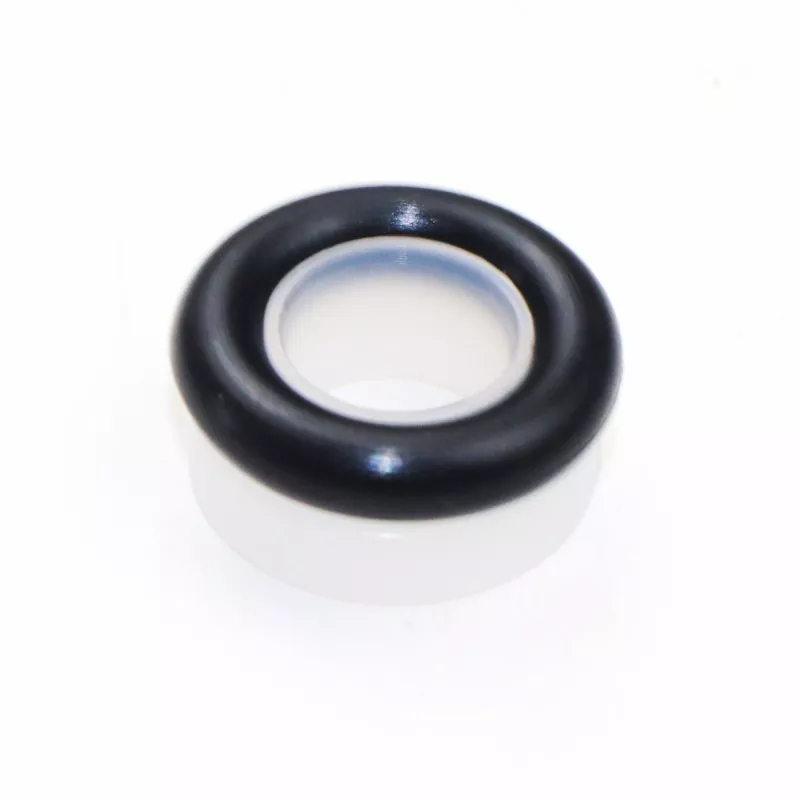

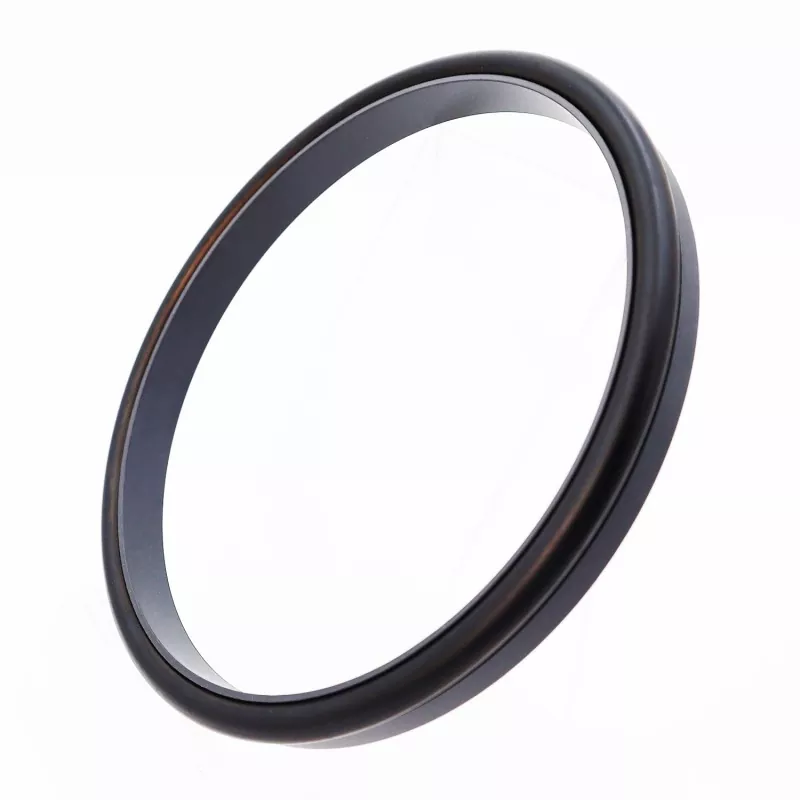

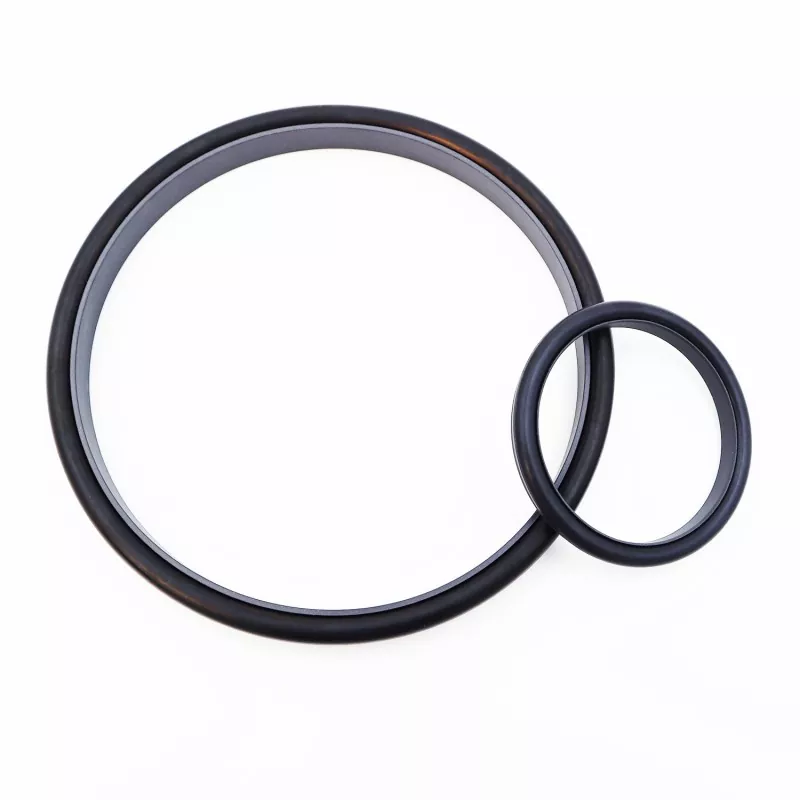

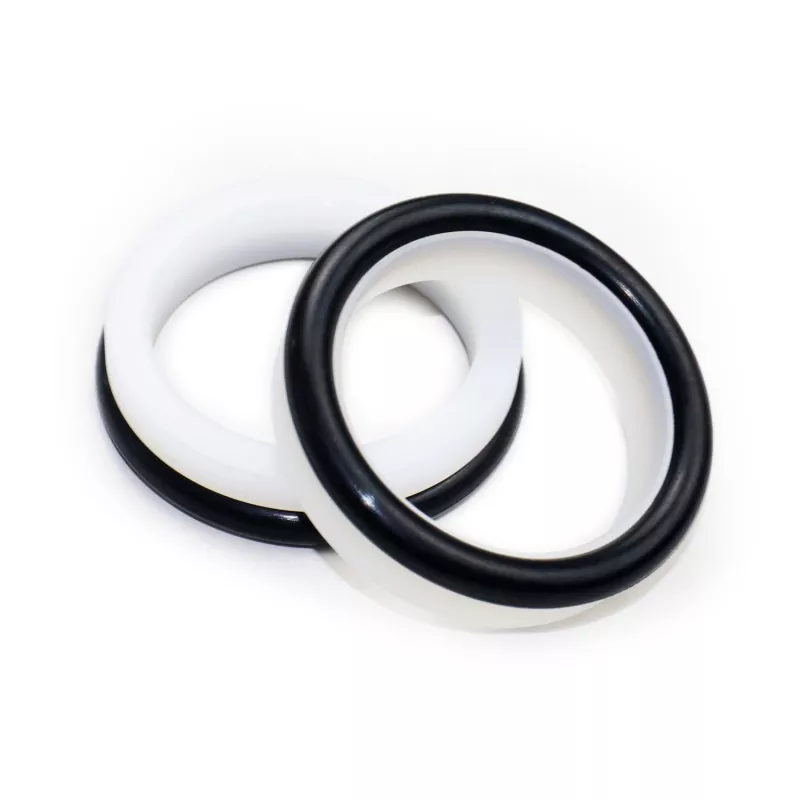

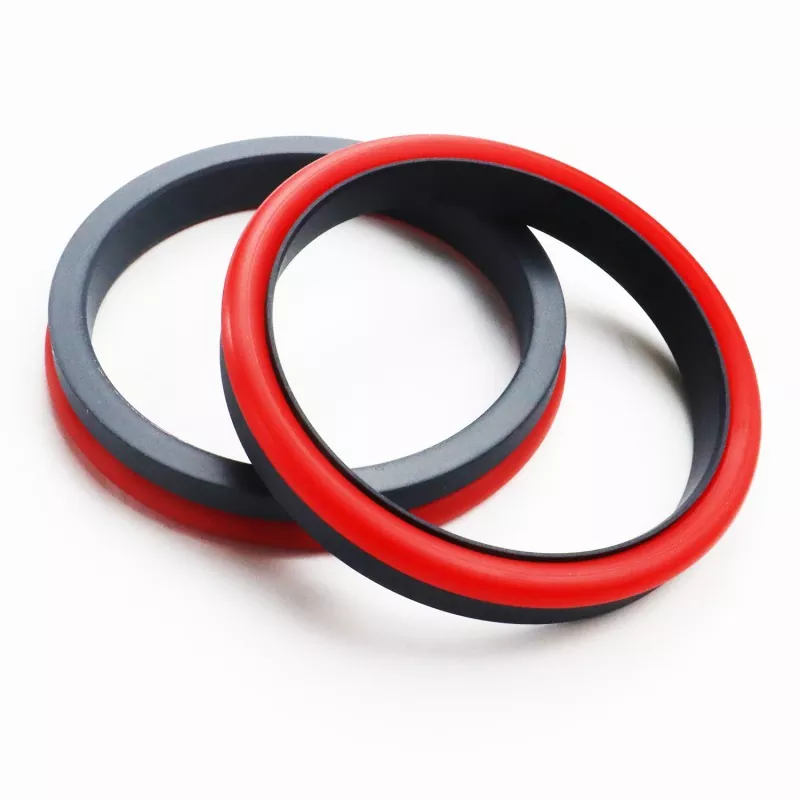

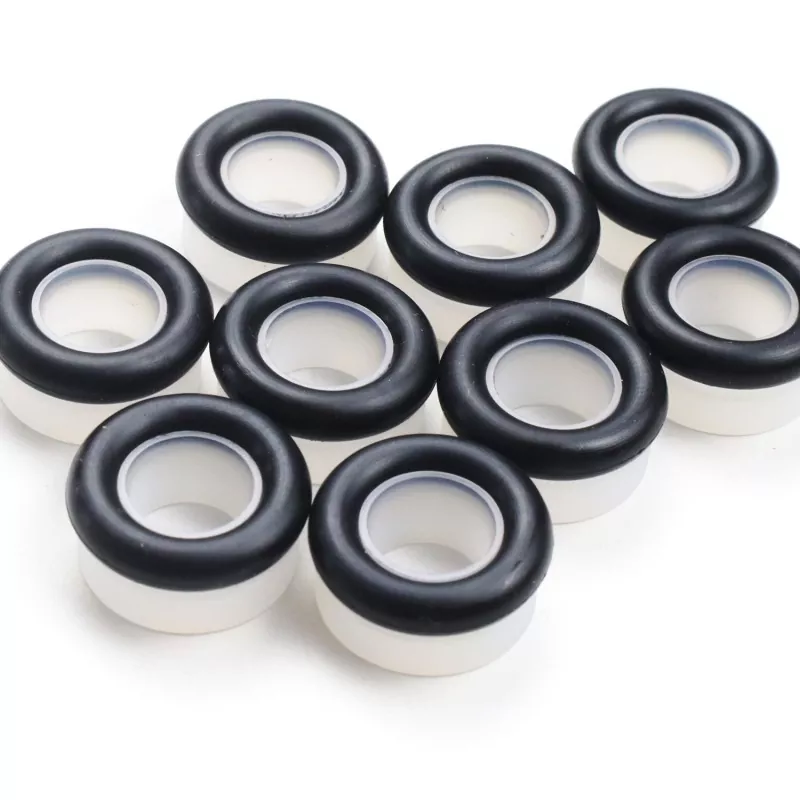

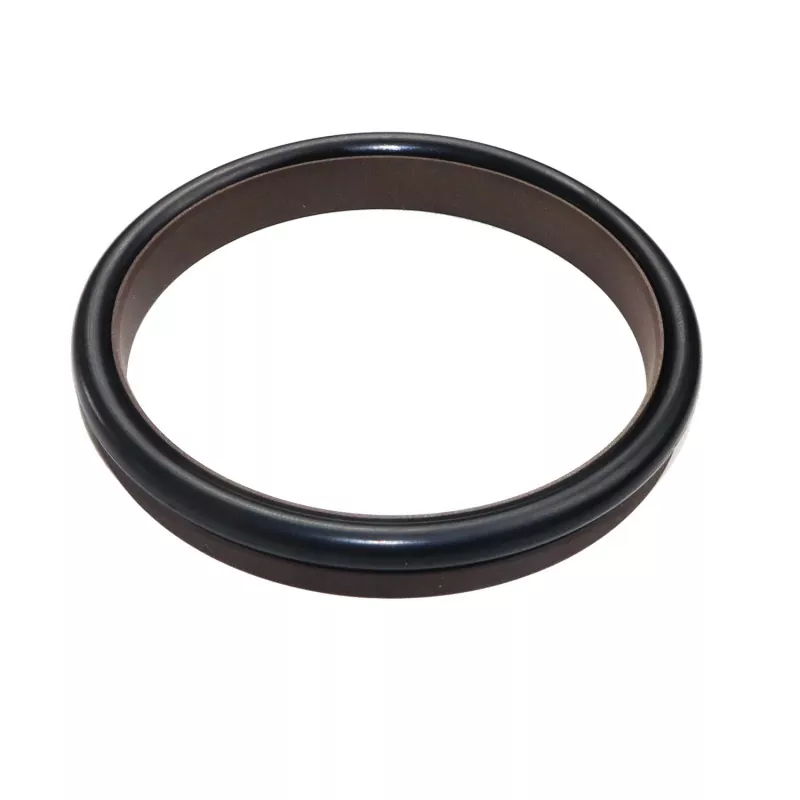

வலுவூட்டப்பட்ட வலது-கோண ஒருங்கிணைந்த முத்திரை (அல்ட்ரா-ஹை பிரஷர்/ஹைட்ராலிக் பிரஷர் சீல்) PTFE மற்றும் அதன் கூட்டுப் பொருட்களால் செய்யப்பட்ட வலுவூட்டப்பட்ட வலது-கோண சீல் வளையம் மற்றும் O-வளையம் ஆகியவற்றைக் கொண்டுள்ளது. இது ஹைட்ராலிக் ரெசிப்ரோகேட்டிங் மோஷனில் ஒரு திசை சீல் செய்வதற்கு ஏற்றது.
பயன்படுத்தப்படும் O-வளையத்தின் வகையைப் பொறுத்து, இது RC08 மற்றும் RC09 தொடர்களில் கிடைக்கிறது (GB1235 தொடர் O-வளையங்களுடன் இணக்கமானது). சீல் வளையத்தின் உகந்த தடிமன் வடிவமைப்பு காரணமாக, இது நீர் அழுத்தம் அல்லது பிற குறைந்த-பாகுத்தன்மை ஊடகங்களில் கூட சிறப்பாக செயல்படுகிறது.
வலுவூட்டப்பட்ட சீல் வளையத்தின் கட்டமைப்பு வடிவமைப்பு உயர் மற்றும் அதி-உயர் அழுத்தத்திற்கு முத்திரையின் எதிர்ப்பை மேம்படுத்துகிறது. மூடிய பள்ளங்களில் நிறுவுவதற்கு இது பொதுவாக பொருந்தாது.
1. குறைந்த உராய்வு, குறைந்த தொடக்க எதிர்ப்பு, மென்மையான இயக்கம், சமமான மாறும் மற்றும் நிலையான உராய்வு, க்ரீப் இல்லை.
2. நீண்ட சேவை வாழ்க்கை, எண்ணெய்-இலவச லூப்ரிகேஷன் சீல் செய்வதற்கு ஏற்றது.
3. நீர் போன்ற உயர் அழுத்தம், தீவிர உயர் அழுத்தம் மற்றும் குறைந்த பாகுத்தன்மை ஊடகங்களை மூடுவதற்கு ஏற்றது.
தீவிர மதிப்புகள் ஒரே நேரத்தில் ஏற்படக்கூடாது.
|
அழுத்தம் (MPa) |
வெப்பநிலை (°C) |
வேகம் (மீ/வி) |
ஊடகம் |
|
≤200 |
-35 முதல் +100 வரை (NBR O- வளையத்துடன்) |
≤6 |
ஹைட்ராலிக் எண்ணெய், தீ-எதிர்ப்பு திரவங்கள் (HFA/HFB), வாயு போன்றவை. |
|
-20 முதல் +200 வரை (FKM O- வளையத்துடன்) |
1. பொருந்தும் O-ரிங் பொருட்கள்: R01 நைட்ரைல் புடடீன் ரப்பர் (NBR), RO2 ஃப்ளோரூரப்பர் (FKM) போன்றவை.
2. சீலிங் ரிங் மெட்டீரியல்: ஸ்டாண்டர்ட் மெட்டீரியல் PTFE3, பிற விருப்பப் பொருட்களில் PTFE2, PTFE4 மற்றும் பிற உயர் செயல்திறன் பொருட்கள் அடங்கும்.
ஆர்டர் செய்யும் மாடல் RC08—80x90.2x11.2—PTFE3—R01 மாடல்-ராட் விட்டம் x க்ரூவ் விட்டம் x க்ரூவ் அகலம்-மெட்டீரியல் குறியீடு

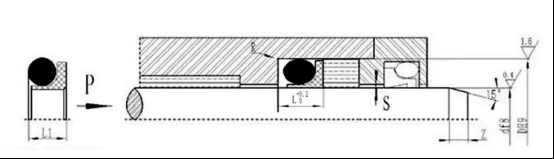

RC08 விவரக்குறிப்புகள் மற்றும் அளவுருக்கள் அட்டவணை
விவரக்குறிப்புகள் அட்டவணையில் பட்டியலிடப்பட்டுள்ள எந்த அளவிலான தயாரிப்புகளையும் தயாரிக்க முடியும்
|
நிலையான df8 RCO8 |
ஒளி சுமை df8 RCO8-Q |
அதிக சுமை df8 RC08-Z |
பள்ளம் விட்டம் D H9 |
பள்ளம் அகலம் எல்+0.2 |
முத்திரை உயரம் L1 |
வட்டமான மூலைகள் Rmax |
ரேடியல் கிளியரன்ஸ் ஸ்மாக்ஸ் |
சேம்ஃபர் Zmin |
ஓ-ரிங் கம்பி விட்டம் ஈO |
|
|
<20எம்பிஏ |
<60எம்பிஏ |
|||||||||
|
-- |
5~17.9 |
-- |
d+3.6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~17.9 |
18~39.9 |
-- |
d+5.2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39.9 |
40~108.9 |
5~17.9 |
d+6.8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108.9 |
109~629 |
18~39.9 |
d+10.2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109~629 |
630~999 |
40~108.9 |
d+13.4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630~999 |
1000~1599 |
109~629 |
d+16.0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
630~999 |
d+18.8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000~1599 |
d+22.8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
குறிப்பு:1. ஒரு மூடிய பள்ளம் அமைப்பு தேவைப்பட்டால், எங்கள் நிறுவனத்தை அணுகவும்.
2. அழுத்தம் > 60MPa, ரூட் H8/f8 ஃபிட் டாலரன்ஸ், அல்ட்ரா-ஹை பிரஷர் சீல் Smax <0.05.
