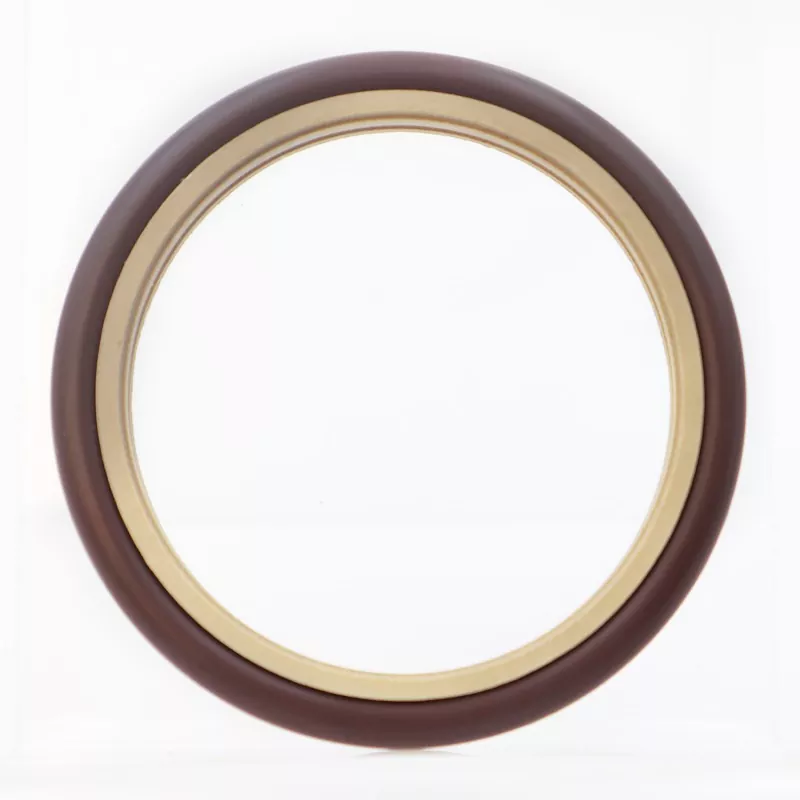

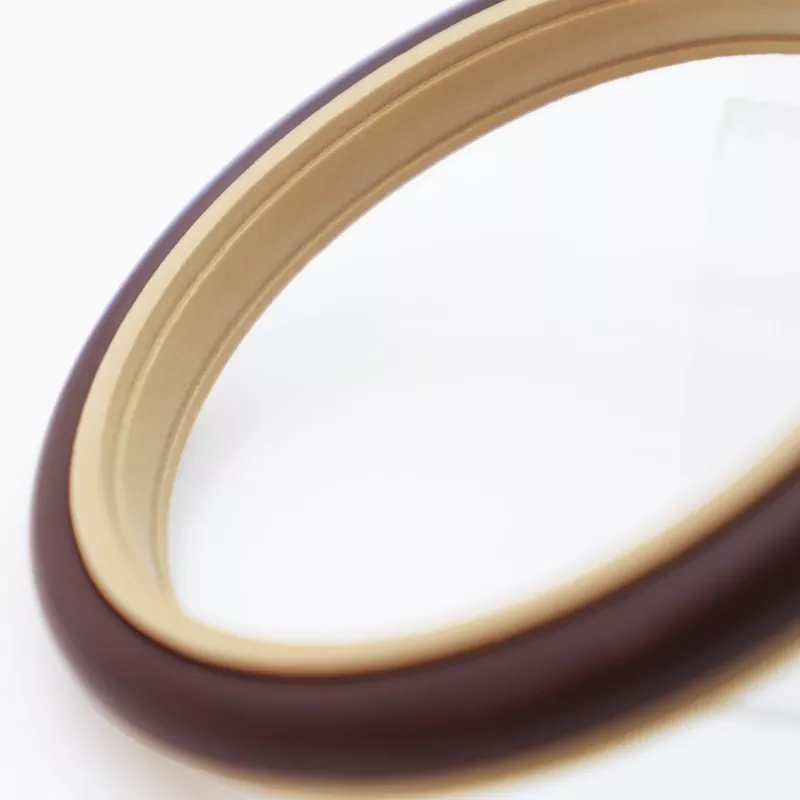

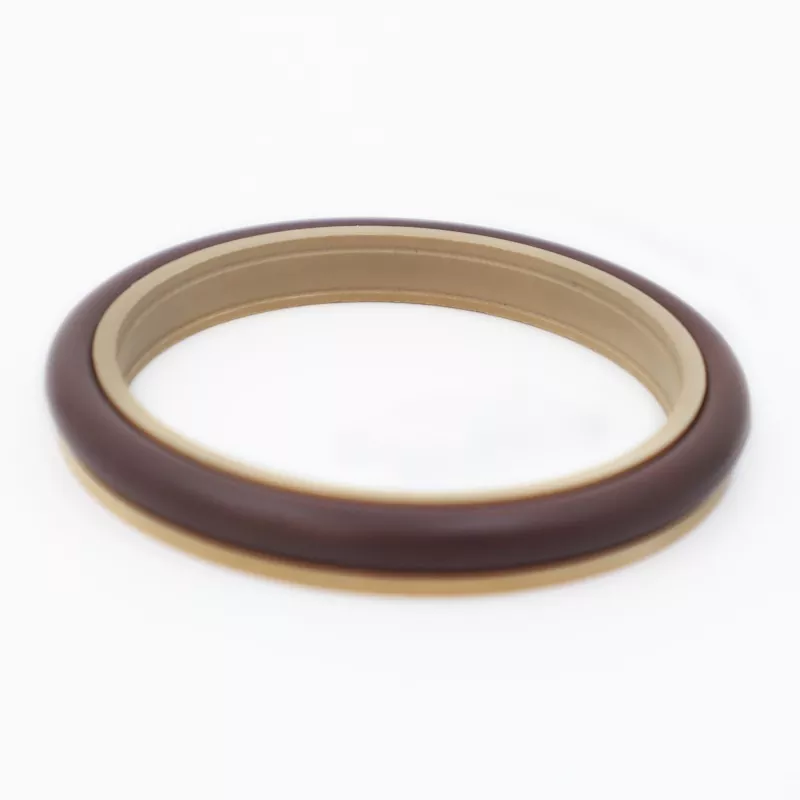

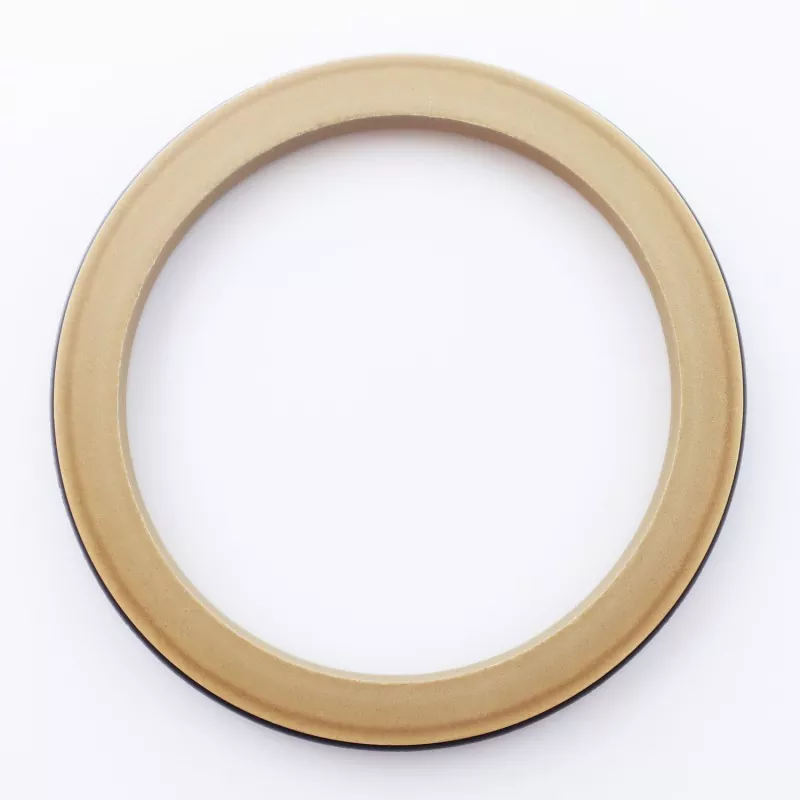

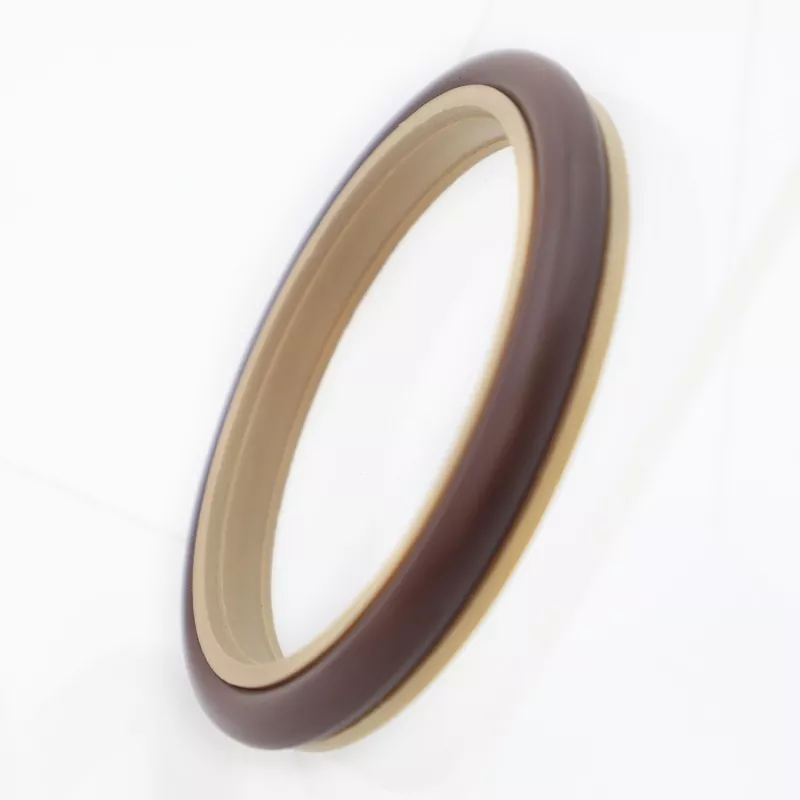

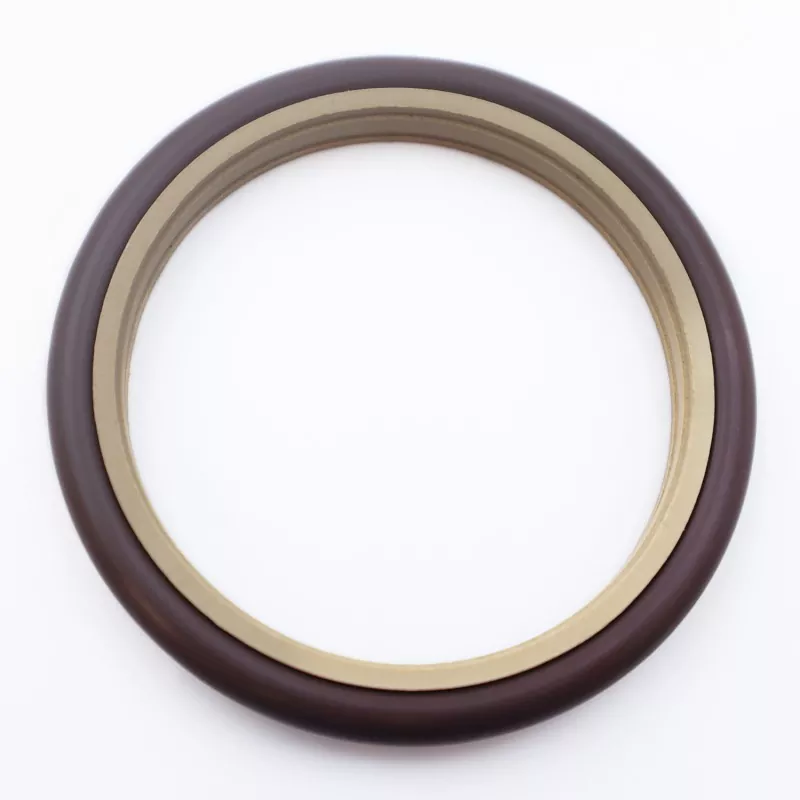

RC2051-B/G டூத்டு காம்பினேஷன் ரோட்டரி ஷாஃப்ட் சீல் நிரப்பப்பட்ட PTFE மற்றும் ஒரு ரப்பர் O-வளையத்தால் செய்யப்பட்ட பல் சீல் வளையத்தைக் கொண்டுள்ளது. இது பரஸ்பர மற்றும் சுழலும் இயக்கம் இரண்டையும் உள்ளடக்கிய ஹைட்ராலிக் மற்றும் நியூமேடிக் பயன்பாடுகளில் ஒரு திசை சீல் செய்ய வடிவமைக்கப்பட்டுள்ளது. முக்கிய அம்சங்களில் நீண்ட சேவை வாழ்க்கை, குறைந்த உராய்வு, சிறந்த சீல் செயல்திறன் மற்றும் சிறிய வடிவமைப்பு ஆகியவை அடங்கும். இது நீர்-ஹைட்ராலிக் ரோட்டரி சீல் பயன்பாடுகளில் சிறந்த சீல் முடிவுகளையும் குறைந்தபட்ச உராய்வு எதிர்ப்பையும் வழங்குகிறது.
இது நீர்-ஹைட்ராலிக் ரோட்டரி இயக்க நிலைமைகளின் கீழ் கூட நம்பகமான சீல் செயல்திறனை பராமரிக்கிறது, தண்டு மேற்பரப்பு தேய்மானத்தை திறம்பட குறைக்கிறது மற்றும் உபகரணங்கள் கசிவு அபாயத்தை குறைக்கிறது. தயாரிப்பு தேர்வு, ஒப்பீடு மற்றும் மொத்தமாக வாங்குதல் தொடர்பான OEM வாடிக்கையாளர்களிடம் இருந்து விசாரணைகளை வரவேற்கிறோம்.
வரம்பு மதிப்புகள் ஒரே நேரத்தில் ஏற்படக்கூடாது.
|
அழுத்தம் (MPa) |
வெப்பநிலை (°C) |
குறிப்பு PV மதிப்பு (MPa·m/s) |
குறிப்பு வேகம் (மீ/வி) |
நடுத்தர |
|
≤70 (நிலையான வகை) |
-35 முதல் +100 வரை (NBR O-ring) |
≤10 |
<2 |
ஹைட்ராலிக் எண்ணெய், குழம்பு, நீர், காற்று போன்றவை. |
|
≤30 (அதிவேக வகை) |
-20 முதல் +200 வரை (FKM O-ring) |
<6 |
1. இணக்கமான ஓ-ரிங் பொருட்கள் பின்வருமாறு: RO1 நைட்ரைல் ரப்பர் (NBR), RO2 ஃப்ளோரூரப்பர் (FKM) போன்றவை.
2. சீல் ரிங் பொருள்: நிலையான பொருள் PTFE4; கிடைக்கக்கூடிய பிற விருப்பங்களில் PTFE1, PTFE2, PTFE3 மற்றும் PTFE5 ஆகியவை அடங்கும்.
ஆர்டர் மாடல்: RC2051—80x91.7x7.6—PTFE3—R01
மாதிரி - d x D x L - பொருள் குறியீடு
குறிப்பிட்ட வரம்புகளுக்குள் விவரக்குறிப்புகள் கிடைக்கின்றன.
|

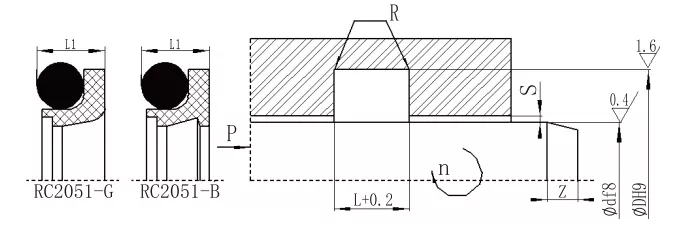

d f8 நிலையான வகை RC2051 |
d f8 ஒளி-கடமை RC2051-Q |
d f8 கனரக-கடமை RC2051-Z |
D H9 |
L+0.2 |
L1 |
Rmax |
ஸ்மாக்ஸ் |
Zmin |
செய்ய |
||
|
<10MPa |
<20MPa |
<40MPa |
|||||||||
|
-- |
5~15.9 |
-- |
d+4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~15.9 |
16~38.9 |
-- |
d+6.3 |
4.0 |
3.7 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
39~107.9 |
5~15.9 |
d+8.2 |
5.2 |
4.7 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
108~670.9 |
16~38.9 |
d+11.7 |
7.6 |
7.1 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
671-999 |
39~107.9 |
d+15.5 |
9.6 |
8.9 |
0.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
671-999 |
1000-1599 |
108~670.9 |
d+19.4 |
12.1 |
11.3 |
0.7 |
0.7 |
0.5 |
0.3 |
12 |
8.60 |
|
1000-1599 |
≥1600 |
671-999 |
d+22 |
14.8 |
13.5 |
0.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000-1599 |
d+26 |
17.8 |
16.3 |
1.0 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
குறிப்பு: 1. தண்டு விட்டம் ≤30 மிமீ, ஒரு திறந்த பள்ளம் வடிவமைப்பு பரிந்துரைக்கப்படுகிறது.
2. சுழலும் தண்டின் மேற்பரப்பு கடினத்தன்மை HRC 58 ஐ விட அதிகமாக இருக்க பரிந்துரைக்கப்படுகிறது.
