1. சிறந்த இரசாயன எதிர்ப்பு
2. பரந்த இயக்க வெப்பநிலை வரம்பு
3. குறைந்த லூப்ரிகேஷன் மற்றும் எண்ணெய் இல்லாத லூப்ரிகேஷனுக்கு ஏற்றது
4. குறைந்தபட்ச மின் நுகர்வுக்கு குறைந்த உராய்வு
5. அதிக நேரியல் வேகத்திற்கு ஏற்றது
6. ஸ்டிக்-ஸ்லிப் விளைவு இல்லை, நீண்ட வேலையில்லா நேரத்திற்கு பிறகு குறைந்த தொடக்க எதிர்ப்பு
7. கடினப்படுத்தப்படாத சுழலும் தண்டுகளுக்கு ஏற்றது (PTFE லிப் சீல்களின் பொருத்தமான தேர்வுடன்)
8. உயர் அழுத்த பயன்பாடுகளுக்கு ஏற்றது
வழக்கமான பயன்பாடுகளில் பின்வருவன அடங்கும்: ரோட்டரி கம்ப்ரசர்கள், ஸ்க்ரூ கம்ப்ரசர்கள், டிரான்ஸ்மிஷன்கள்/கியர்பாக்ஸ்கள், ப்ளோவர்ஸ், என்ஜின்கள், இயந்திர கருவிகள், பம்புகள், ஹைட்ராலிக் மோட்டார்கள், மையவிலக்குகள் போன்றவை.
இனச்சேர்க்கை மேற்பரப்புகளுக்கான கடினத்தன்மை தேவைகள்
பரிந்துரைக்கப்பட்ட கடினத்தன்மை: HRC ≥ 58. தேவையான கடினத்தன்மை பல காரணிகளைப் பொறுத்தது; குறைந்த அழுத்தம் மற்றும் குறைந்த வேக பயன்பாடுகளுக்கு, மென்மையான சுழலும் தண்டுகளும் பொருத்தமானவை. மென்மையான உலோகங்களுக்கு, PTFE6 லிப் சீல் பரிந்துரைக்கப்படுகிறது.
இனச்சேர்க்கை மேற்பரப்புகளுக்கான தரத் தேவைகள் Ra=0.2-0.63 um Rz=1-3um Rmax=1-4um
|
குறுக்கு வெட்டு வடிவம் |
மாதிரி |
அழுத்தம் |
வெப்பநிலை |
வேகம் |
நடுத்தர |
|
|
ஆர்சிஎஸ்-ஏ |
0.5 |
-35~+200 |
40 |
எண்ணெய், எரிவாயு, நீர் போன்றவை. |
|
|
ஆர்சிஎஸ்-பி |
2 |
-35~+200 |
20 |
எண்ணெய், எரிவாயு, நீர் போன்றவை. |
|
|
ஆர்சிஎஸ்-சி |
1 |
-35~+200 |
20 |
எண்ணெய், எரிவாயு, நீர் போன்றவை. |
|
|
ஆர்சிஎஸ்-டி |
2 |
-35~+200 |
20 |
எண்ணெய், எரிவாயு, நீர் போன்றவை. |
ஃப்ளூயிட் டைனமிக் ஸ்பைரல் ரீசர்குலேஷன் சீல்: ஆர்சிஎஸ்-டி வகையானது, சுழல் மறுசுழற்சி முறையுடன் கூடிய லிப் சீலைப் பயன்படுத்துகிறது, சீலிங் செயல்திறனை மேம்படுத்துகிறது. சுழலும் தண்டு ஒரு திசையில் மட்டுமே சுழற்ற அனுமதிக்கப்படுகிறது.

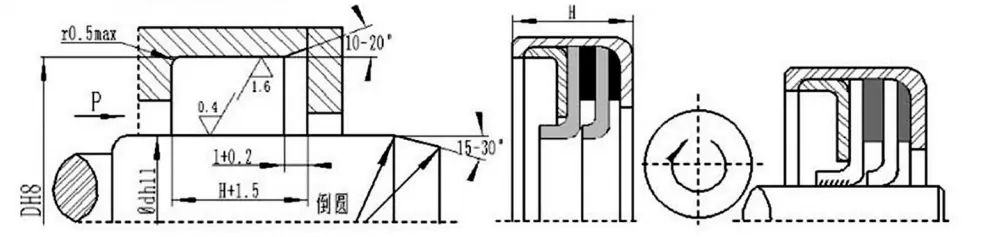

நிறுவல் இடம் தேவைகள்
ஆர்டர் செய்யும் உதாரணம்: RCS-A-65×85×10 மாடல் - d×D×H
|
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
|
7*20*6 |
18*30*6 |
25*40*10 |
35*50*7 |
50*68*8 |
70*85*10 |
100*120*10 |
150*180*12 |
|
7*20*7 |
18*30*7 |
25*42*6 |
35*50*8 |
50*70*10 |
70*90*7 |
100*125*12 |
150*180*14 |
|
8*18*7 |
18*32*6 |
25*42*10 |
35*52*6 |
50*72*7 |
70*90*10 |
100*125*13 |
160*185*8.5 |
|
8*20*6 |
18*32*8 |
25*45*11 |
35*54*6 |
50*72*12 |
70*95*13 |
105*130*7.5 |
160*185*12 |
|
8*22*6 |
18*35*6 |
25*47*6 |
35*55*11 |
52*68*10 |
75*95*7 |
105*130*12 |
160*190*15 |
|
8*22*7 |
18*35*8 |
26*40*6 |
38*50*6 |
52*70*10 |
75*95*10 |
105*135*14 |
160*200*10 |
|
10*22*6 |
19*35*6 |
26*42*8 |
38*52*8 |
52*75*12 |
75*100*11 |
110*135*12 |
170*195*12 |
|
10*22*7 |
19*35*8 |
27*47*11 |
38*58*11 |
55*70*7 |
75*100*13 |
110*140*14 |
170*200*12 |
|
10*25*7 |
20*30*7 |
28*40*6 |
40*52*7 |
55*72*7 |
80*95*10 |
110*150*8 |
170*200*14 |
|
12*22*6 |
20*32*7 |
28*40*7 |
40*52*8 |
55*72*8 |
80*100*7 |
115*145*14 |
170*200*16 |
|
12*22*7 |
20*32*8 |
28*40*8 |
40*55*6 |
55*75*7 |
80*100*10 |
120*140*7.5 |
180*205*12 |
|
12*24*6 |
20*35*6 |
28*40*9 |
40*55*7 |
55*75*10 |
80*105*7.5 |
120*140*10 |
180*210*8.5 |
|
12*25*8 |
20*35*8 |
28*45*8 |
40*55*8 |
55*78*12 |
80*105*13 |
120*145*12 |
190*215*12 |
|
12*32*7 |
20*40*7 |
28*48*11 |
40*58*8 |
55*83*7 |
85*105*7.5 |
120*150*10 |
190*225*16 |
|
14*26*6 |
20*40*7 |
30*42*6 |
40*62*6 |
58*80*12 |
85*105*10 |
120*150*12 |
200*225*12 |
|
14*28*7 |
20*40*10 |
30*42*7 |
40*62*8 |
60*72*7 |
85*110*8 |
120*150*14 |
200*230*13 |
|
14*30*8 |
20*40*11 |
30*42*8 |
40*62*12 |
60*75*8 |
85*110*12 |
125*150*12 |
240*265*12 |
|
15*25*6 |
22*32*6 |
30*45*8 |
42*62*7 |
60*75*10 |
85*110*13 |
125*155*14 |
240*270*8.5 |
|
15*30*7 |
22*35*6 |
30*50*11 |
42*65*12 |
60*80*7 |
85*120*8 |
130*150*7.5 |
260*280*10 |
|
15*30*7 |
22*35*8 |
30*52*7 |
45*58*7 |
60*80*10 |
90*110*7.5 |
130*155*12 |
260*285*12 |
|
15*32*7 |
22*38*8 |
32*44*8 |
45*62*10 |
60*82*12 |
90*110*10 |
130*160*14 |
300*330*15 |
|
15*32*8 |
22*42*11 |
32*47*6 |
45*65*7 |
60*85*8 |
90*110*12 |
135*160*12 |
300*340*20 |
|
15*35*6 |
24*40*6 |
32*47*8 |
45*65*8 |
60*85*10 |
90*115*10 |
135*165*14 |
|
|
16*26*7 |
24*40*7 |
32*48*7 |
45*65*10 |
62*85*7 |
90*115*12 |
140*160*10 |
|
|
16*30*7 |
24*40*8 |
32*50*8 |
47*62*7 |
62*85*10 |
90*115*13 |
140*160*12 |
|
|
16*35*8 |
25*35*6 |
32*52*6 |
48*65*10 |
62*85*12 |
90*120*10 |
140*165*12 |
|
|
16*40*10 |
25*37*6 |
32*52*11 |
48*70*12 |
65*85*10 |
95*115*10 |
140*170*14 |
|
|
17*30*6 |
25*38*8 |
34*54*11 |
50*65*7 |
65*90*7 |
95*120*12 |
140*170*15 |
|
|
17*35*7 |
25*40*7 |
35*47*6 |
50*65*8 |
65*90*12 |
95*120*13 |
140*180*12 |
|
|
17*35*8 |
25*40*8 |
35*47*8 |
50*68*7 |
65*95*13 |
100*120*7.5 |
150*180*8.5 |
|
எங்கள் நிறுவனத்தைத் தொடர்பு கொள்ளவும்; RC2057 மாடல் அதிகபட்சமாக 1600mm நீளம் கொண்ட தயாரிப்புகளை வழங்குகிறது.
PTFE எண்ணெய் முத்திரை நிறுவல் வழிகாட்டி
1. எண்ணெய் முத்திரை மற்றும் அனைத்து நிறுவல் பாகங்கள் சுத்தம் மற்றும் உயவூட்டு;
2. நிறுவலுக்கு முன், எண்ணெய் முத்திரையானது தண்டு போன்ற விட்டம் கொண்ட மென்மையான தண்டு மீது பொருத்தப்பட வேண்டும், இது அதிக இறுக்கம் மற்றும் நிறுவல் தோல்வியைத் தடுக்கவும், ஆரம்ப செயல்பாட்டின் போது அதிக வெப்பத்தைத் தவிர்க்கவும்;
3. நிறுவும் முன், எண்ணெய் முத்திரையின் வெளிப்புற சுற்றளவு மற்றும் இறுதி முகத்தில் முத்திரை குத்த பயன்படும் மெழுகு போன்ற ஒரு வகை பொருள் (லோக்டைட் 601 அல்லது 641 போன்றவை) பயன்படுத்தவும்.
4. PTFE எண்ணெய் முத்திரை உதட்டை தண்டின் மீது பொருத்தும் போது, PTFE ஆயில் சீல் லிப், நூல்கள், கீவேகள் போன்றவற்றில் இருந்து சீல் லிப் சேதமடைவதைத் தடுக்க பாதுகாக்கப்பட வேண்டும்.
5. உதடு சேதமடையாமல் பாதுகாக்க PTFE எண்ணெய் முத்திரையை நிறுவ வழிகாட்டி ஸ்லீவ் பயன்படுத்தப்பட வேண்டும். வழிகாட்டி ஸ்லீவ் வழிகாட்டும் முனையில் 15-டிகிரி டேப்பர் கோணத்தைக் கொண்டுள்ளது, மற்ற முனையின் உள் துளை தண்டு மீது நெகிழ் பொருத்தமாக இருக்கும். வழிகாட்டி ஸ்லீவின் வெளிப்புற விட்டம் தண்டு விட்டம் + 1 மிமீ, மென்மையான மேற்பரப்பு மற்றும் வட்டமான விளிம்புகளுடன். PTFE எண்ணெய் முத்திரையை நிறுவுவதற்கு படம் 1 ஐப் பார்க்கவும்;
6. வழிகாட்டி ஸ்லீவ் பொருள் கடினமான பிளாஸ்டிக் இருக்க பரிந்துரைக்கப்படுகிறது;
7. எண்ணெய் முத்திரை நிறுவப்பட்ட பிறகு, அது ஒரு கிளாம்பிங் சாதனத்துடன் சரி செய்யப்பட வேண்டும் மற்றும் வெளிப்புற சுற்றளவு மற்றும் இறுதி முகத்தில் முத்திரை குத்தப்பட்டிருக்கும். PTFE எண்ணெய் முத்திரையை சரிசெய்வதற்கு படம் 2 ஐப் பார்க்கவும்.

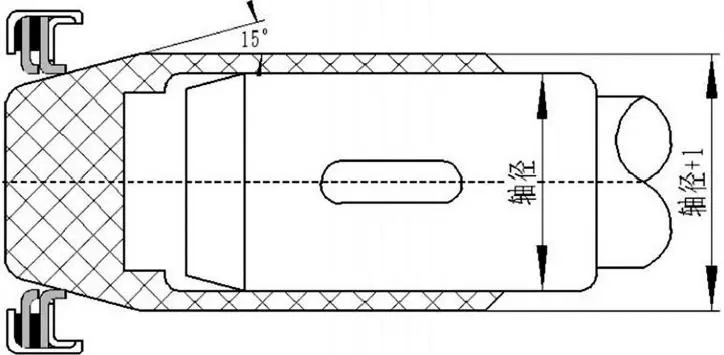

படம் 1. PTFE எண்ணெய் முத்திரையை நிறுவுதல்.

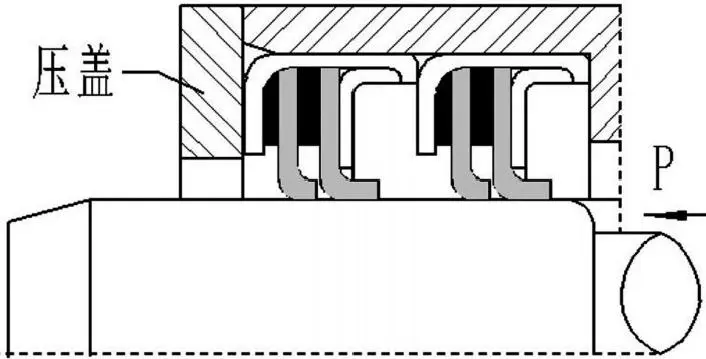

படம் 2. PTFE எண்ணெய் முத்திரையை சரிசெய்தல்.
