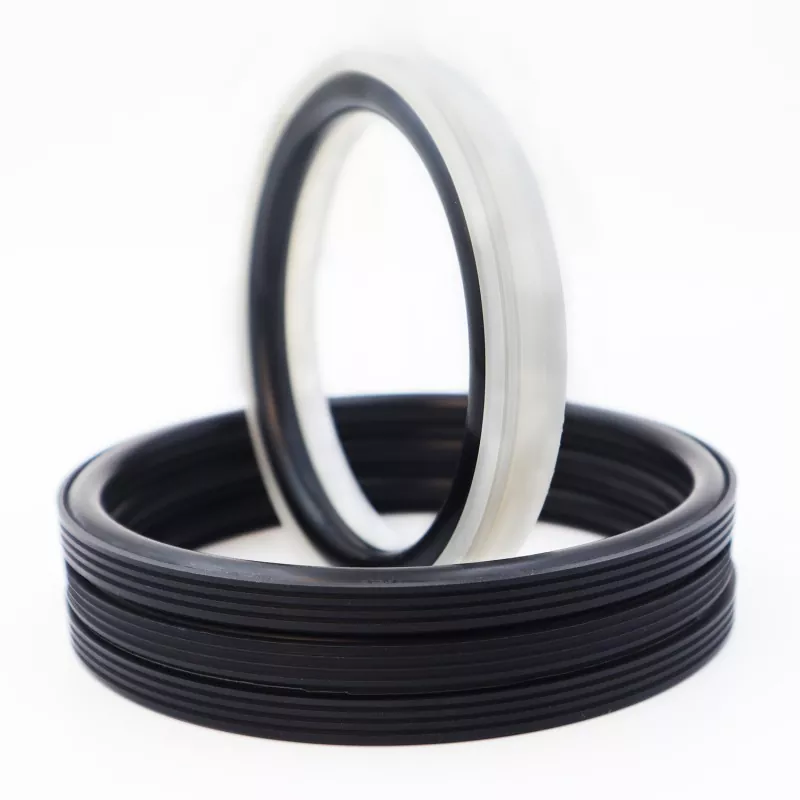

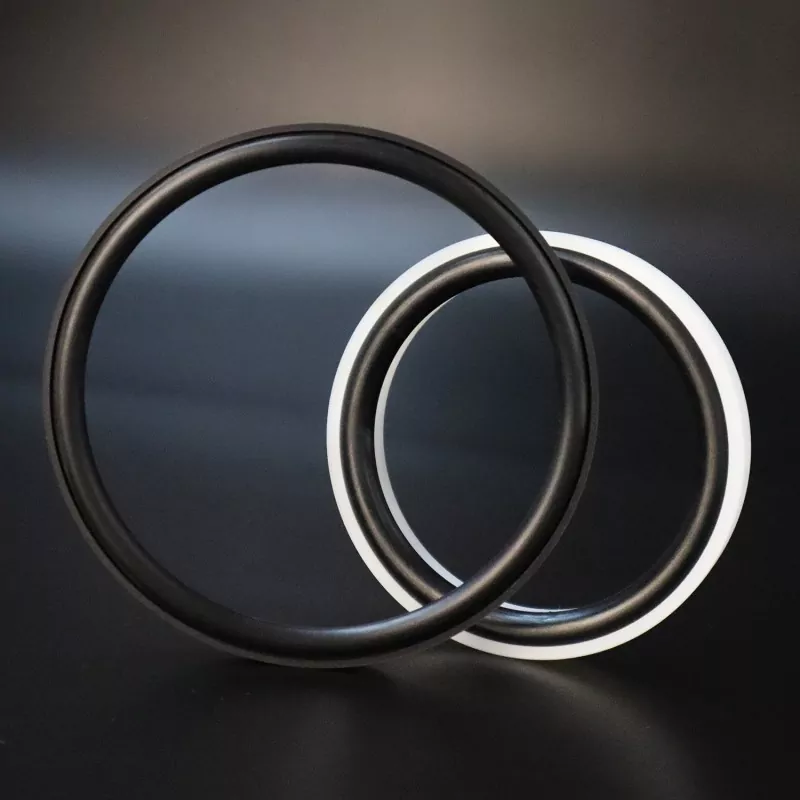

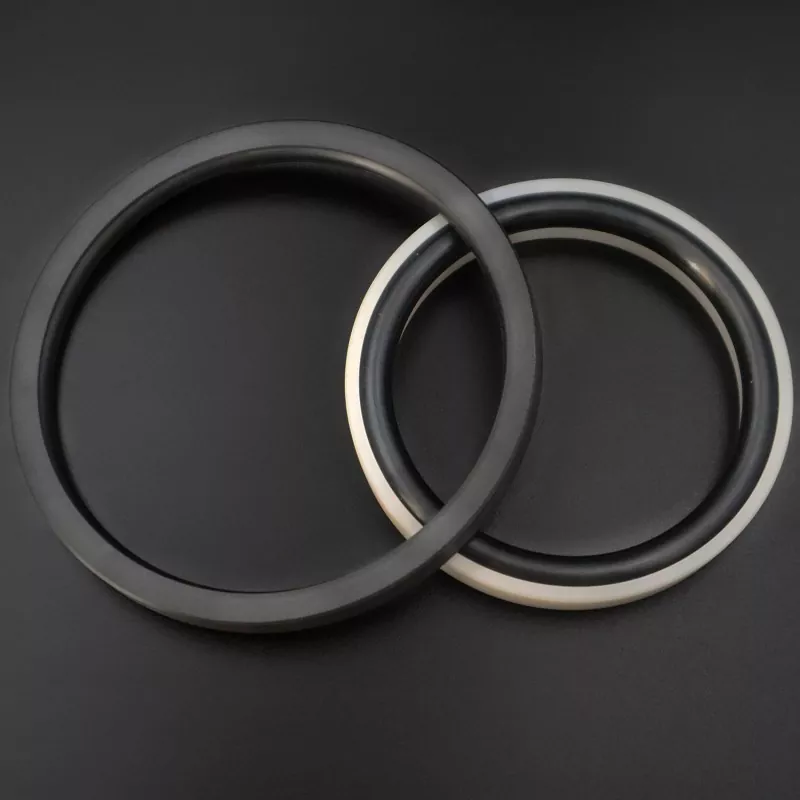

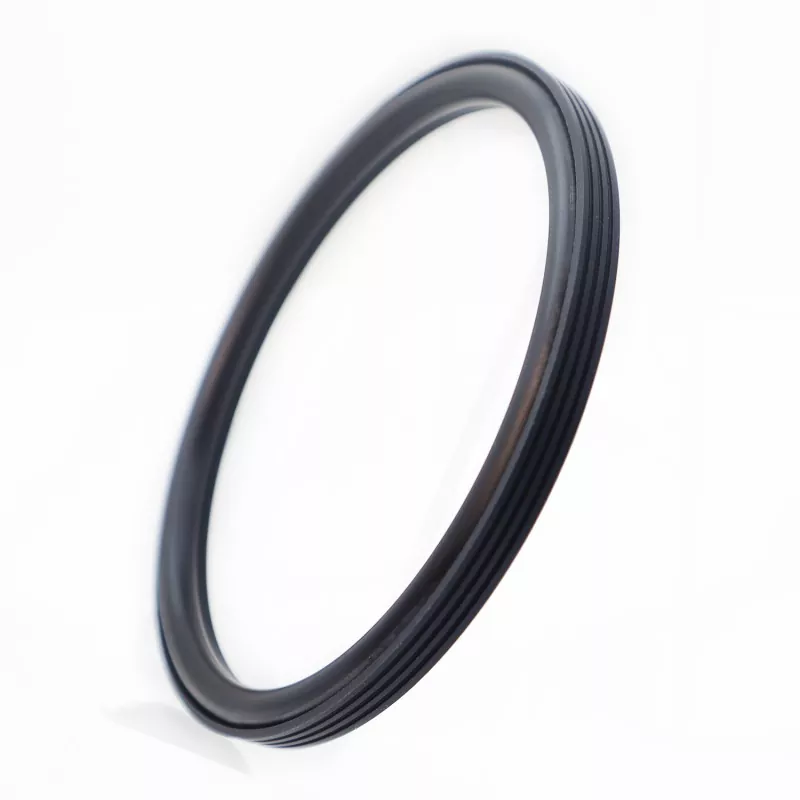

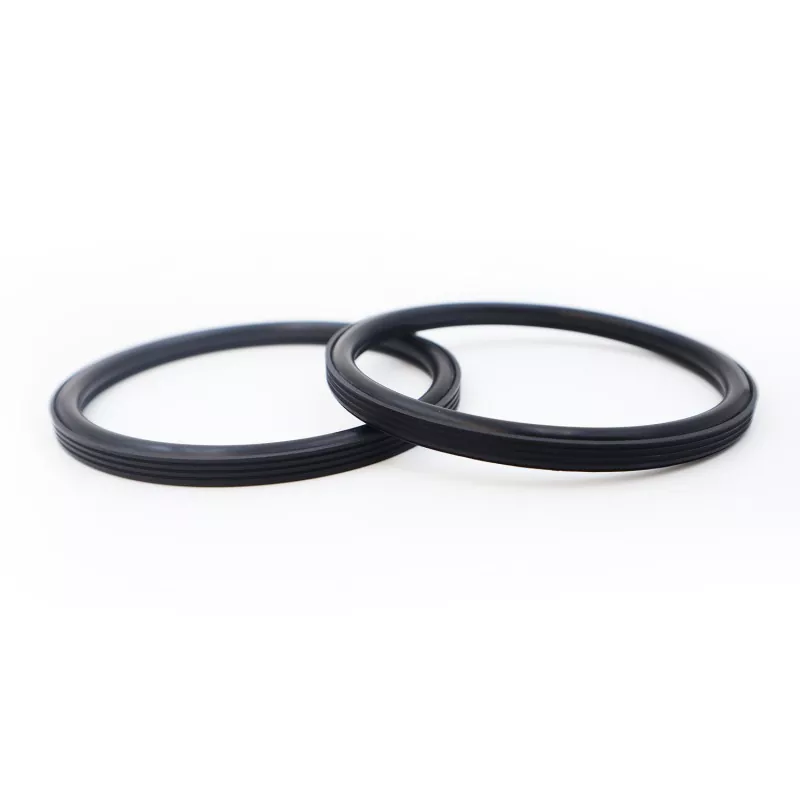

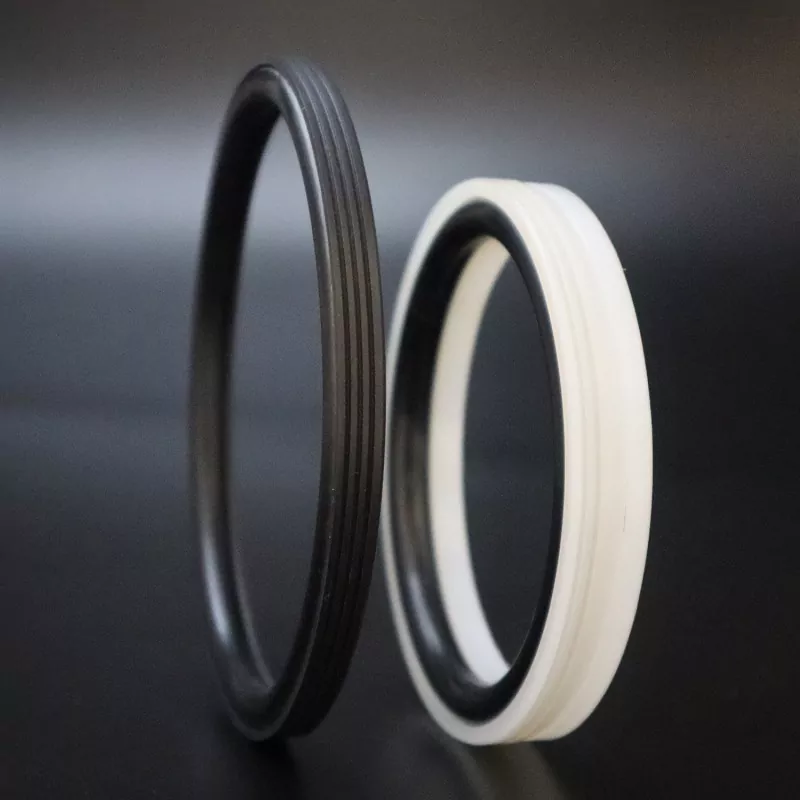

RC2062 வலுவூட்டப்பட்ட டூத் பிஸ்டன் முத்திரையானது, உயர் செயல்திறன் கொண்ட பொறியியல் பிளாஸ்டிக்கால் செய்யப்பட்ட பிரத்யேகமாக வடிவமைக்கப்பட்ட பல் சீல் வளையம் மற்றும் ஒரு ரப்பர் ஓ-ரிங் ஆகியவற்றைக் கொண்டுள்ளது; இது ஹைட்ராலிக் ரெசிப்ரோகேட்டிங் மற்றும் ரோட்டரி பயன்பாடுகளில் ஒரு திசை சீல் செய்வதற்கு ஏற்றது.
இது நீண்ட சேவை வாழ்க்கை, குறைந்த உராய்வு, சிறந்த சீல் செயல்திறன், ஒரு சிறிய தடம் மற்றும் நிறுவல் மற்றும் பராமரிப்பின் எளிமை ஆகியவற்றைக் கொண்டுள்ளது. சீல் செய்யும் உதடு மற்றும் தடிமன் ஆகியவற்றின் உகந்த வடிவமைப்பு, சிமென்ட் குழம்பு போன்ற கடுமையான ஊடகங்களுக்கு வெளிப்படும் போது கூட பயனுள்ள சீல் செய்வதை உறுதி செய்கிறது.
அதன் கச்சிதமான ஒட்டுமொத்த அமைப்புடன், இது நிறுவல் இடத் தேவைகளைக் குறைக்கிறது மற்றும் வசதியான ஆன்-சைட் அசெம்பிளி மற்றும் அடுத்தடுத்த பராமரிப்பை எளிதாக்குகிறது. குழம்பு கையாளும் பயன்பாடுகளில் பிஸ்டன் அறைகளுக்கு நம்பகமான சீல் தீர்வாக இது செயல்படுகிறது. தொழில்துறை உபகரணங்களின் உற்பத்தியாளர்களை மதிப்பிடவும், ஒப்பிடவும், இந்தத் தயாரிப்பிற்கான மொத்த ஆர்டர்களை வழங்கவும் நாங்கள் அழைக்கிறோம்.
வரம்புக்குட்பட்ட மதிப்புகள் ஒரே நேரத்தில் நிகழக்கூடாது.
|
அழுத்தம் (MPa) |
வெப்பநிலை (°C)
|
வேகம் (மீ/வி) |
நடுத்தர |
|
|
பரஸ்பர இயக்கம் |
சுழற்சி இயக்கம் |
|||
|
≤100 |
-35 முதல் +100 வரை (NBR O- வளையத்துடன்) |
≤6 |
≤2 |
தண்ணீர், மண், கச்சா எண்ணெய், ஹைட்ராலிக் எண்ணெய், குழம்பு |
|
-20 முதல் +200 வரை (FKM O- வளையத்துடன்) |
||||
1. இணக்கமான O-வளையப் பொருட்களில் பின்வருவன அடங்கும்: RO1 நைட்ரைல் ரப்பர் (NBR), RO2 Fluoroelastomer (FKM) போன்றவை.
2. சீல் ரிங் பொருள்: நிலையான பொருள் PTFE4; கிடைக்கக்கூடிய பிற பொருட்களில் PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 போன்றவை அடங்கும்.
ஆர்டர் மாடல்: RC2062-80*68.3*7.6-PTFE4-R01
மாதிரி - துளை விட்டம் * பள்ளம் விட்டம் * பள்ளம் அகலம் - பொருள் குறியீடு
அளவுருக்களுக்குள் எந்த அளவும் கிடைக்கும்
|

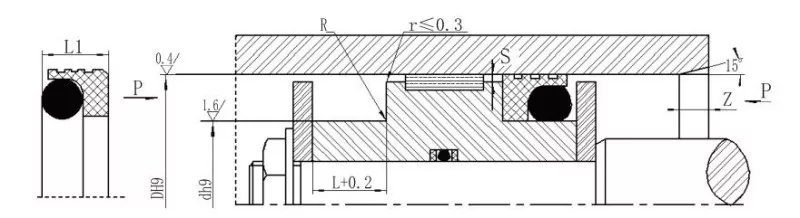

துளை அளவு வரம்பு நிலையான வகை D H9 RC2062 |
துளை வரம்பு கனரக-கடமை D H9 RC2062-Z |
பள்ளம் விட்டம் d h9 |
பள்ளம் அகலம் L+0.2 |
முத்திரை அகலம் L1 |
மூலை ஆரம் Rmax |
ரேடியல் கிளியரன்ஸ் ஸ்மாக்ஸ் |
சேம்ஃபர் Zmin |
ஓ-ரிங் குறுக்கு வெட்டு விட்டம் |
||
|
<10எம்பிஏ |
<20எம்பிஏ |
<40எம்பிஏ |
||||||||
|
8~12.9 |
- |
டி-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12.9 |
டி-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51.9 |
13~24.9 |
டி-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127.9 |
25~51.9 |
டி-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500.9 |
52~127.9 |
டி-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500.9 |
டி-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
குறிப்பு: 1. துளை விட்டம் ≤30 மிமீ, திறந்த பள்ளம் வடிவமைப்பு பரிந்துரைக்கப்படுகிறது.
2. 30 MPa க்கும் அதிகமான அழுத்தங்களுக்கு, வெளியேற்ற இடைவெளிக்கு H8/f8 பொருத்தம் பரிந்துரைக்கப்படுகிறது.
