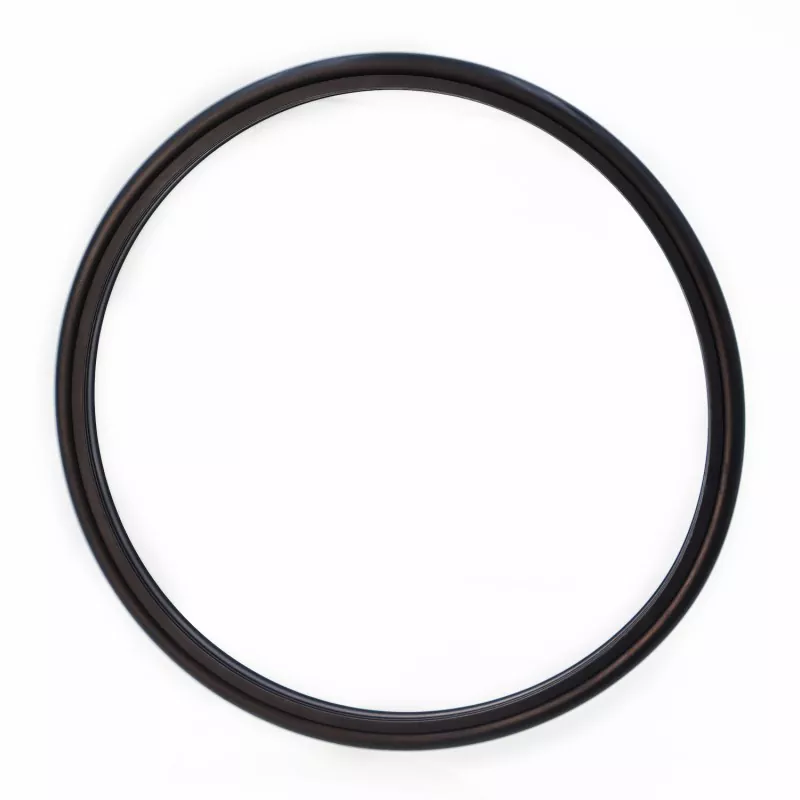

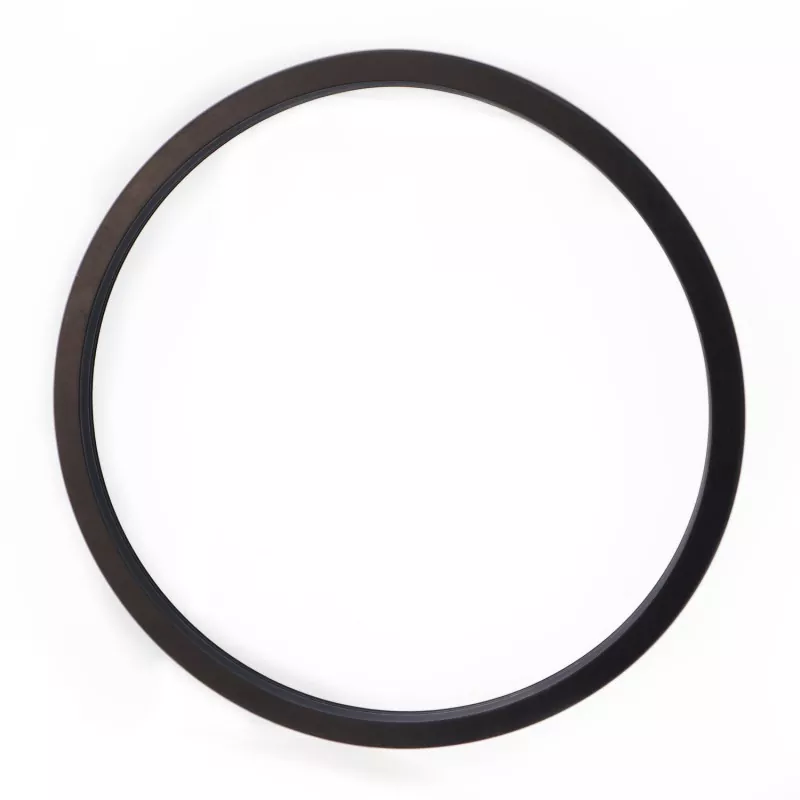

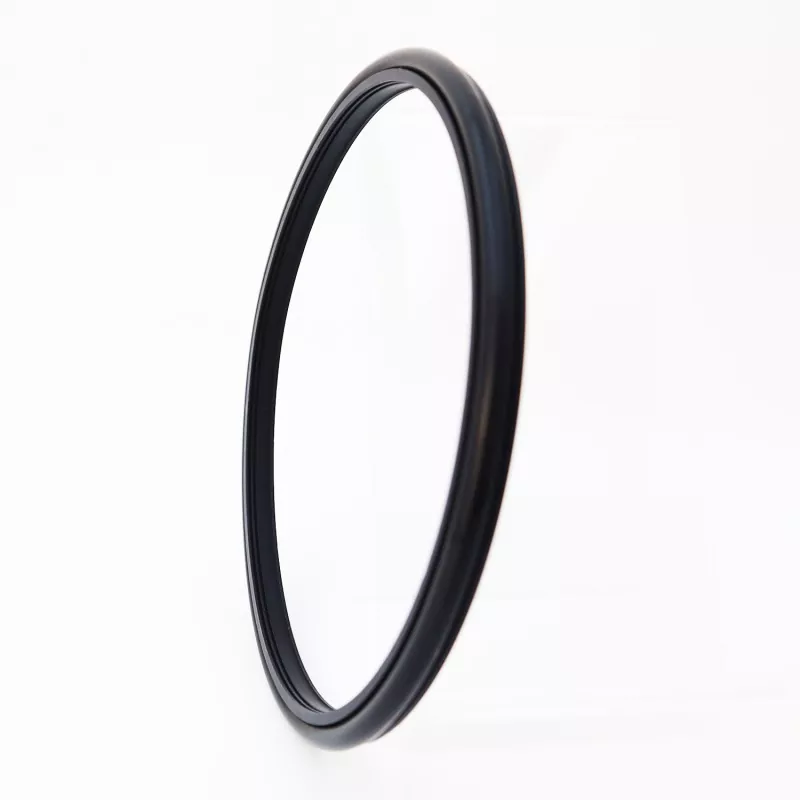

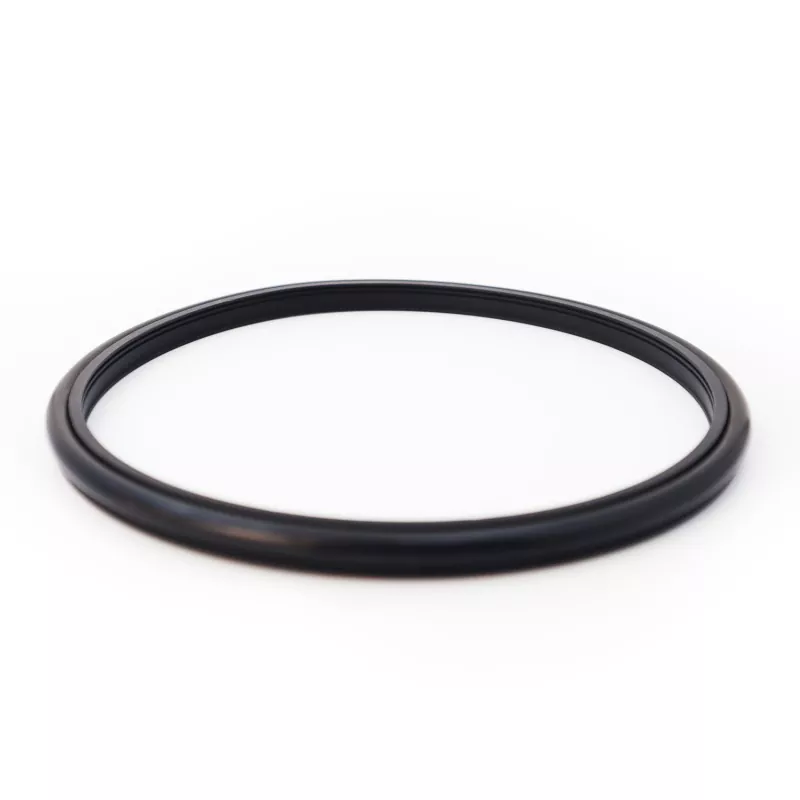

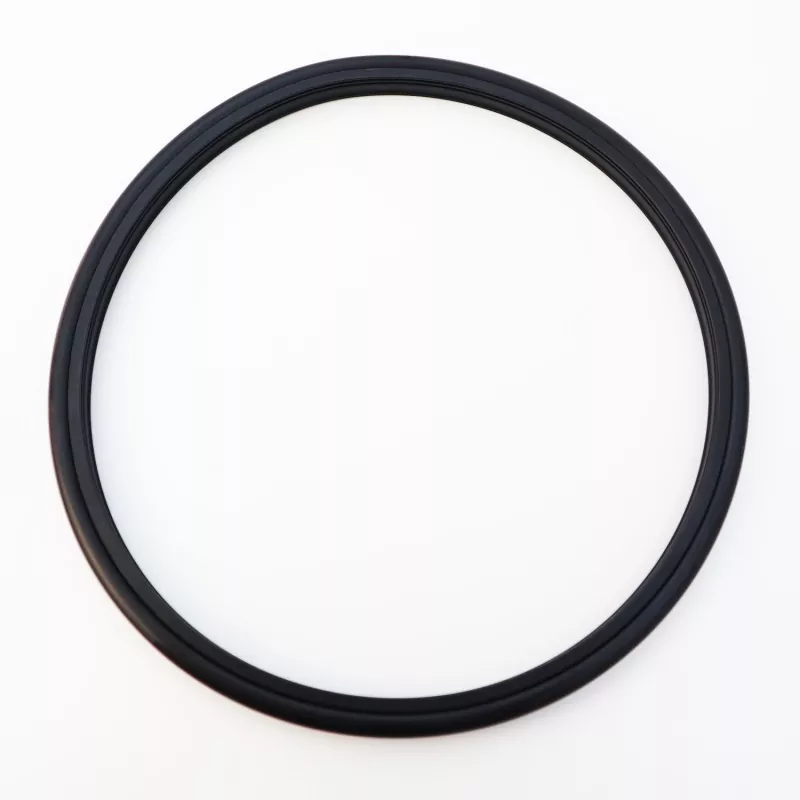

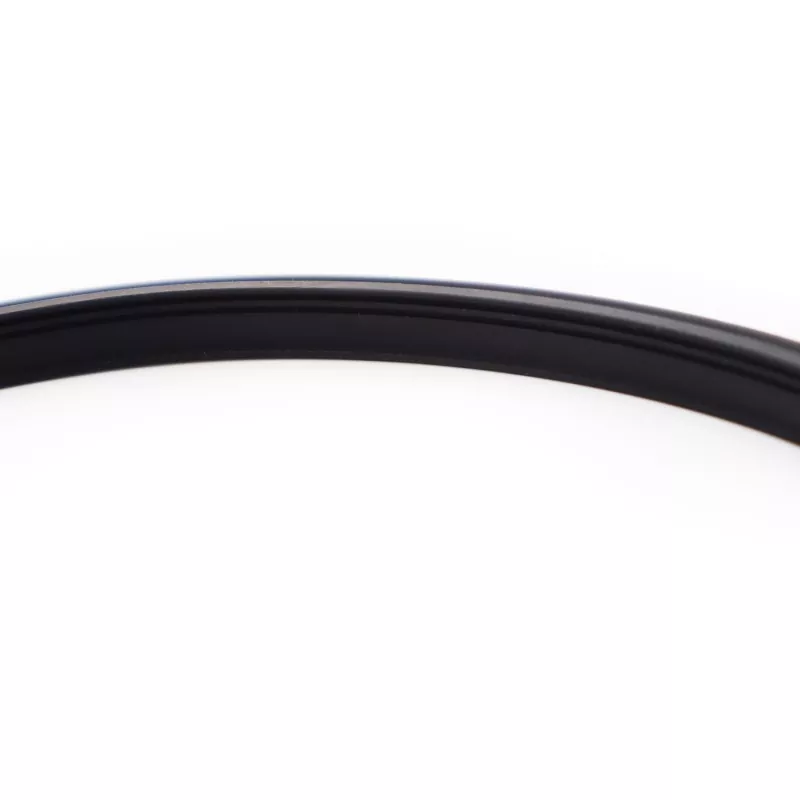

RC2061 வலுவூட்டப்பட்ட பல் கூட்டு முத்திரை (சிமென்ட் குழம்பு சீல் செய்வதற்கு வடிவமைக்கப்பட்டது) உயர் செயல்திறன் கொண்ட பொறியியல் பிளாஸ்டிக்கால் செய்யப்பட்ட ஒரு சிறப்பாக வடிவமைக்கப்பட்ட பல் சீல் வளையம் மற்றும் ஒரு ரப்பர் O-வளையம் ஆகியவற்றைக் கொண்டுள்ளது; இது ஹைட்ராலிக் ரெசிப்ரோகேட்டிங் மற்றும் ரோட்டரி பயன்பாடுகளில் ஒரு திசை சீல் செய்வதற்கு ஏற்றது. அதன் உகந்த உதடு தடிமன் சிமென்ட் குழம்பு மற்றும் மண் அசுத்தங்கள் அரிப்பை எதிர்க்கிறது, நம்பகமான சீல் மற்றும் குறைந்த உராய்வை உறுதி செய்கிறது, அதே நேரத்தில் குறைந்தபட்ச நிறுவல் இடம் தேவைப்படுகிறது. வடிவமைப்பு எளிதான அசெம்பிளி மற்றும் பராமரிப்பை எளிதாக்குகிறது மற்றும் நடுத்தர துகள்களால் ஏற்படும் விரைவான சீல் சிதைவை திறம்பட குறைக்கிறது.
இது முதன்மையாக உலக்கை குழாய்கள், மண் குழாய்கள், திருகு துளையிடும் கருவிகள், துளையிடும் கருவிகள், எண்ணெய் ஆய்வு உபகரணங்கள் மற்றும் கான்கிரீட் கலவை ஆலைகள் போன்ற பயன்பாடுகளில் பயன்படுத்தப்படுகிறது. முக்கிய அம்சங்களில் நீண்ட சேவை வாழ்க்கை, குறைந்த உராய்வு, சிறந்த சீல் செயல்திறன், ஒரு சிறிய தடம் மற்றும் நிறுவல் மற்றும் பராமரிப்பின் எளிமை ஆகியவை அடங்கும்.
சேறு போன்ற மீடியாவை மூடுவதற்குப் பயன்படுத்தப்படும் போது, இரண்டு (அல்லது அதற்கு மேற்பட்ட) சீல் உறுப்புகளுக்கு இடையில் மசகு கிரீஸை உட்செலுத்த பரிந்துரைக்கப்படுகிறது.
வரம்புக்குட்பட்ட மதிப்புகள் ஒரே நேரத்தில் நிகழக்கூடாது.
|
அழுத்தம் (MPa) |
வெப்பநிலை (°C) |
வேகம் (மீ/வி) |
நடுத்தர |
|
|
பரஸ்பர இயக்கம் |
சுழற்சி இயக்கம் |
|||
|
≤100 |
-35 முதல் +100 வரை (NBR O- வளையத்துடன்) |
≤6 |
≤2 |
தண்ணீர், மண், கச்சா எண்ணெய், ஹைட்ராலிக் எண்ணெய், குழம்பு |
|
-20 முதல் +200 வரை (FKM O- வளையத்துடன்) |
||||
1. இணக்கமான O-வளையப் பொருட்களில் பின்வருவன அடங்கும்: RO1 நைட்ரைல் ரப்பர் (NBR), RO2 Fluoroelastomer (FKM) போன்றவை.
2. சீல் ரிங் பொருள்: நிலையான பொருள் PTFE4; கிடைக்கக்கூடிய பிற பொருட்களில் PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 போன்றவை அடங்கும்.
ஆர்டர் மாடல்: RC2061-80*91.7*7.6-PTFE4-R01 (மாடல் - ஷாஃப்ட் விட்டம் * க்ரூவ் விட்டம் * க்ரூவ் அகலம் - மெட்டீரியல் குறியீடு)
குறிப்பிட்ட வரம்பிற்குள் எந்த அளவிலும் கிடைக்கும்.
|

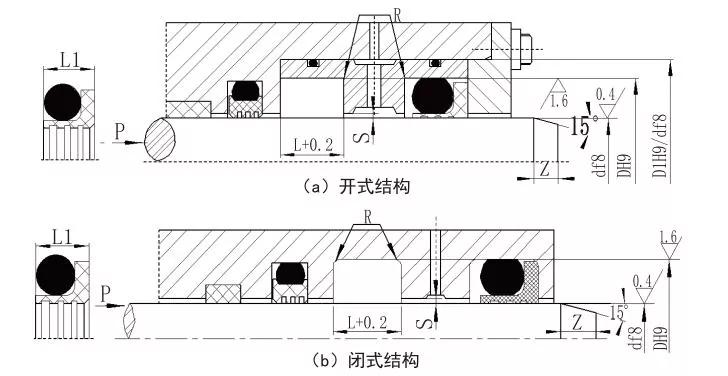

தண்டு விட்டம் வரம்பு நிலையான வகை d f8 RC2061 |
தண்டு விட்டம் வரம்பு கனரக-கடமை d f8 RC2061-Z |
பள்ளம் விட்டம் D H9 |
பள்ளம் அகலம் L+0.2 |
முத்திரை அகலம் L1 |
மூலை ஆரம் Rmax |
ரேடியல் கிளியரன்ஸ் ஸ்மாக்ஸ் |
சேம்ஃபர் Zmin |
ஓ-ரிங் குறுக்கு வெட்டு விட்டம் |
||
|
<10எம்பிஏ |
<20எம்பிஏ |
<40எம்பிஏ |
||||||||
|
5~15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
16~38.9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
39~107.9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
குறிப்பு: 1. தண்டு விட்டம் ≤30 மிமீ, ஒரு திறந்த பள்ளம் வடிவமைப்பு பரிந்துரைக்கப்படுகிறது.
2. ரோட்டரி சீல் பயன்பாடுகளுக்கு, HRC ≥58 இன் தண்டு மேற்பரப்பு கடினத்தன்மை பரிந்துரைக்கப்படுகிறது.
3. 30 MPa க்கும் அதிகமான அழுத்தங்களுக்கு, வெளியேற்ற இடைவெளிக்கு H8/f8 பொருத்தம் பரிந்துரைக்கப்படுகிறது.
