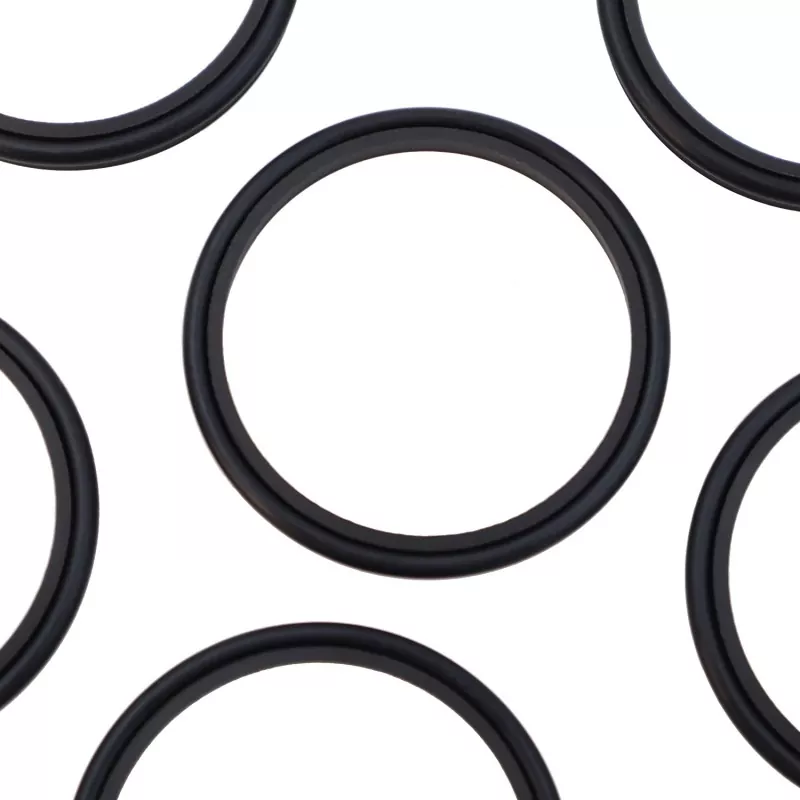

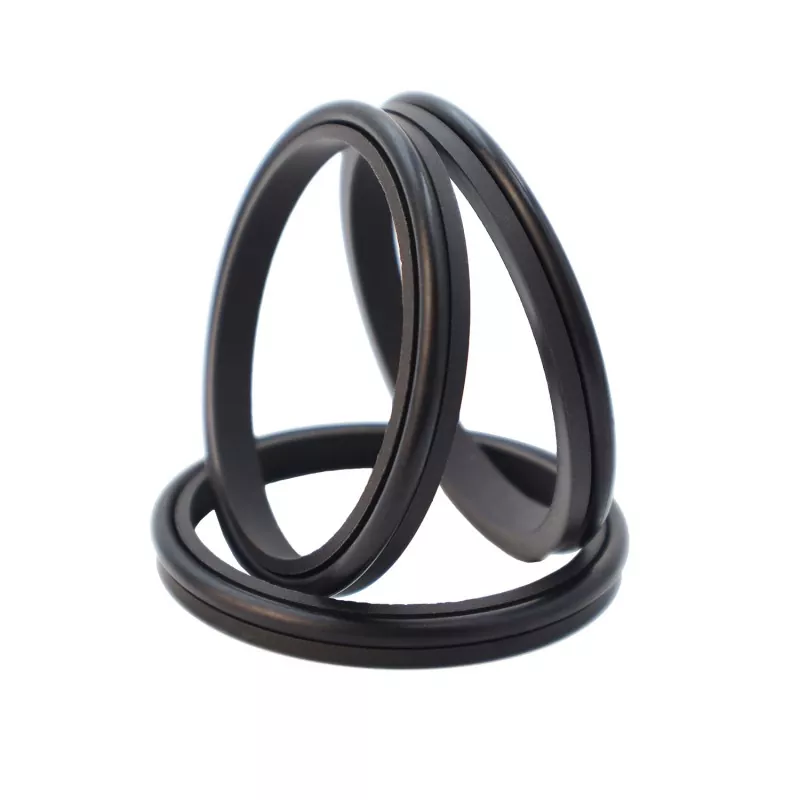

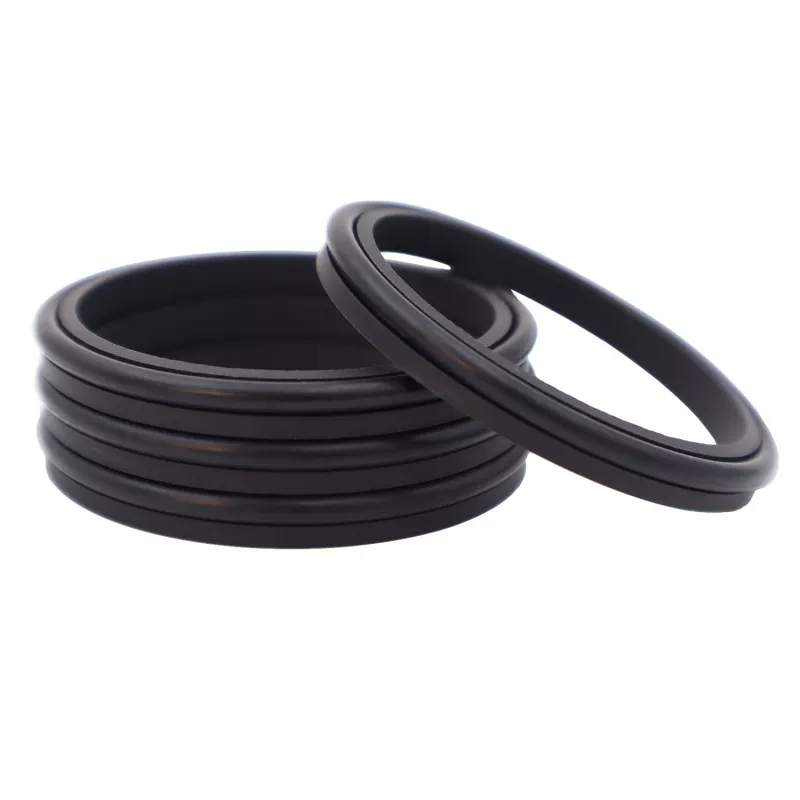

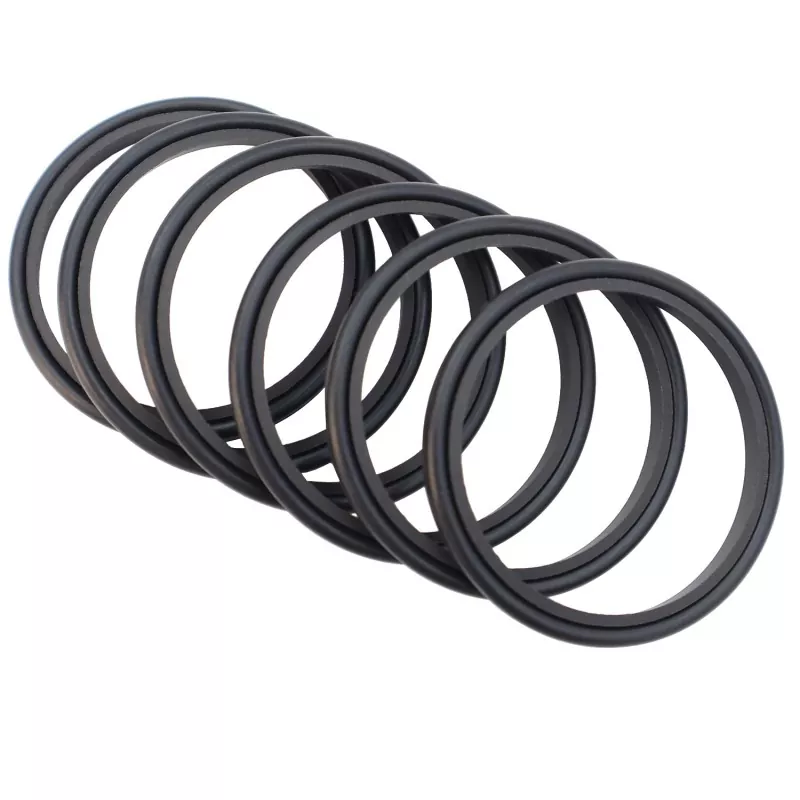

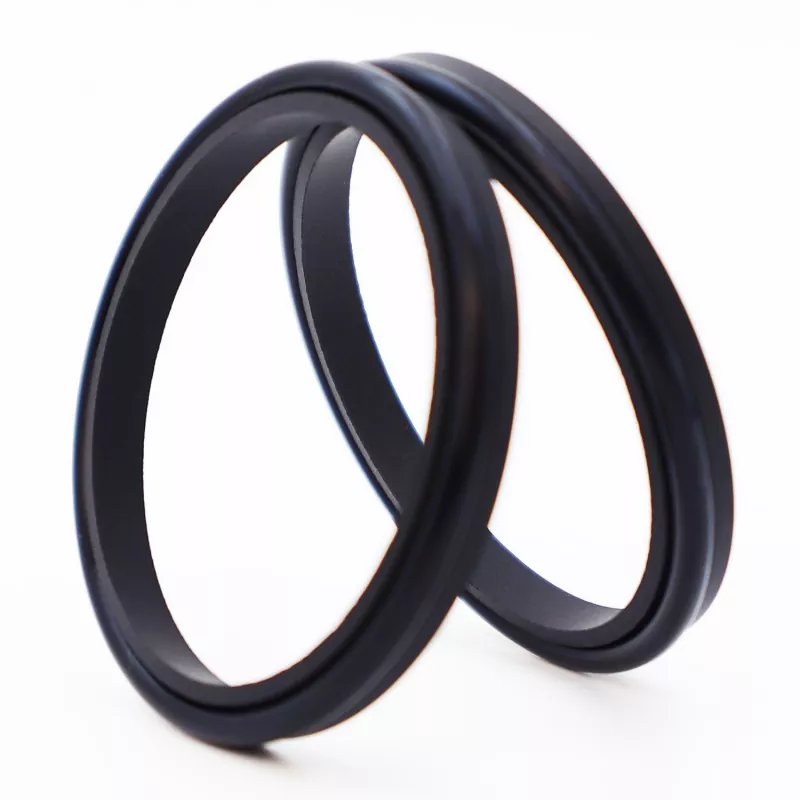

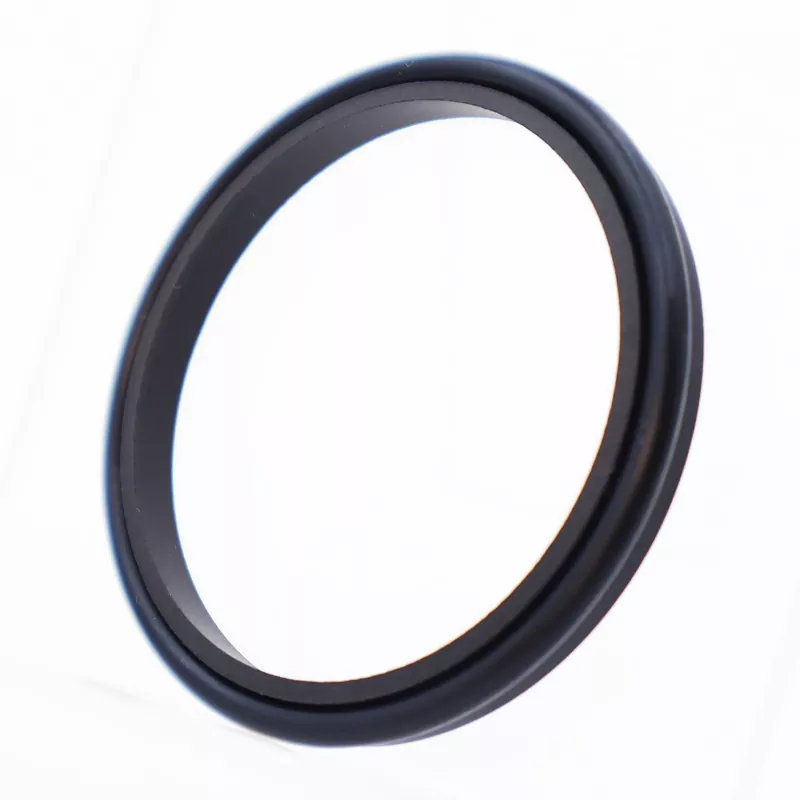

ஒற்றை உதடு இணைந்த துடைப்பான் முத்திரை என்பது நிரப்பப்பட்ட PTFE ஒற்றை உதடு துடைப்பான் வளையம் மற்றும் ஒரு ரப்பர் O-வளையம் ஆகியவற்றால் ஆன ஒற்றை-நடிப்பு துடைப்பான் முத்திரையாகும்; இது தூசியைத் துடைக்கவும் மற்றும் கணினி மாசுபடுவதைத் தடுக்கவும் செயல்படுகிறது. இது பரஸ்பர, ஊசலாட்டம் அல்லது ஹெலிகல் மோஷன் பயன்பாடுகளுக்கு ஏற்றது.
|
அழுத்தம் (MPa) |
வெப்பநிலை (°C) |
வேகம் மீ/வி |
ஊடகம் |
|
- |
-35 முதல் +100 வரை (NBR O- வளையத்துடன்) |
6 |
ஹைட்ராலிக் எண்ணெய், குழம்பு, தண்ணீர் போன்றவை. |
|
-20 முதல் +200 வரை (FKM O- வளையத்துடன்) |
ஆர்டர் மாடல்: RCF03—80-PTFE3—R01
RCF03 – மாடல் | 80 – தண்டு விட்டம் | PTFE3 – பொது நோக்கத்திற்காக மாற்றியமைக்கப்பட்ட PTFE | R01 - ரப்பர் கூறுகளுக்கான பொருள் குறியீடு
நைட்ரைல் ரப்பர் (NBR) – R01 | புளோரோரப்பர் (FKM) - R02
குறிப்பிட்ட அளவுரு வரம்பிற்குள் தயாரிப்புகள் எந்த அளவிலும் வழங்கப்படலாம்.
|

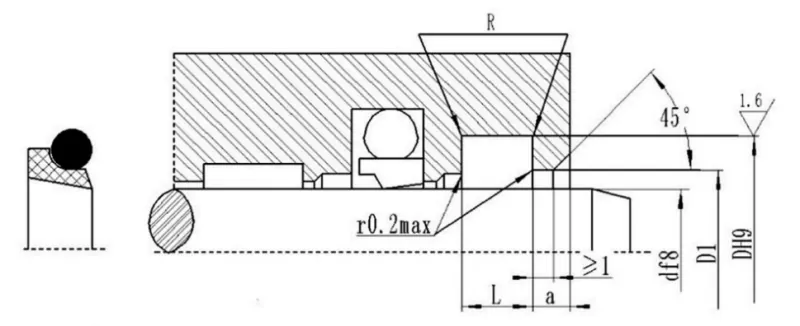

தண்டு விட்டம் வரம்பு d f8 |
பள்ளம் விட்டம் D H9 |
பள்ளம் அகலம் L+0.2 |
துளை விட்டம் D1 H11 |
தெளிவான திறப்பு அகலம் ஒரு ≥ |
மூலை ஆரம் R≤ |
ஓ-மோதிரம் குறுக்கு வெட்டு விட்டம் செய்ய |
|
4~11 |
d+4.8 |
3.7 |
d+1.5 |
2 |
0.4 |
1.80 |
|
12~64 |
d+6.8 |
5.0 |
d+1.5 |
2 |
0.7 |
2.65 |
|
65~250 |
d+8.8 |
6.0 |
d+1.5 |
3 |
1.0 |
3.55 |
|
251~420 |
d+12.2 |
8.4 |
d+2.0 |
4 |
1.5 |
5.30 |
|
421~650 |
d+16.0 |
11.0 |
d+2.0 |
4 |
1.5 |
7.00 |
|
651~1500 |
d+20.0 |
14.0 |
d+2.5 |
5 |
2.0 |
8.60 |
