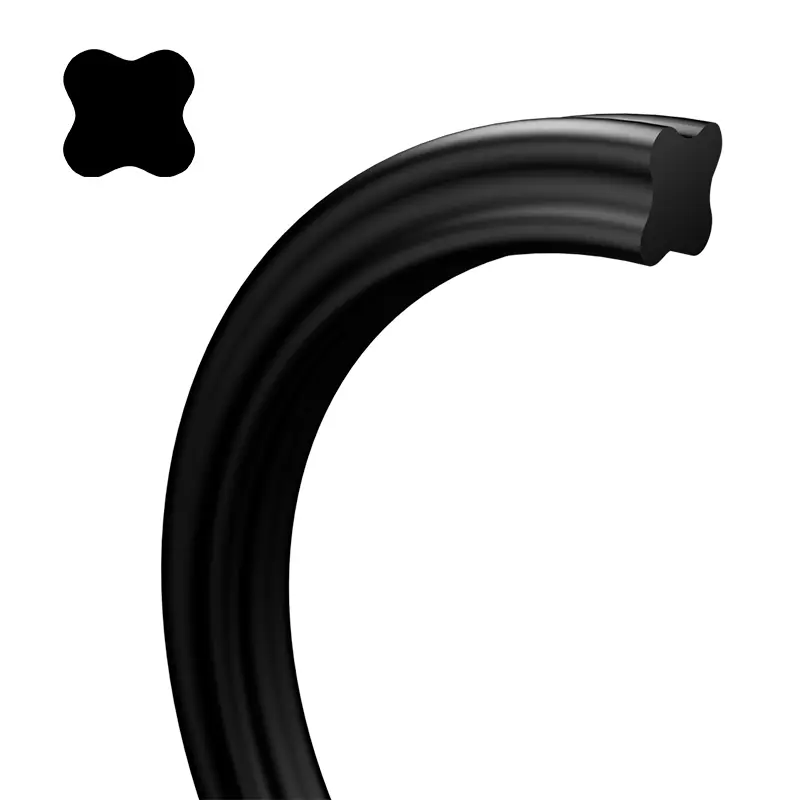

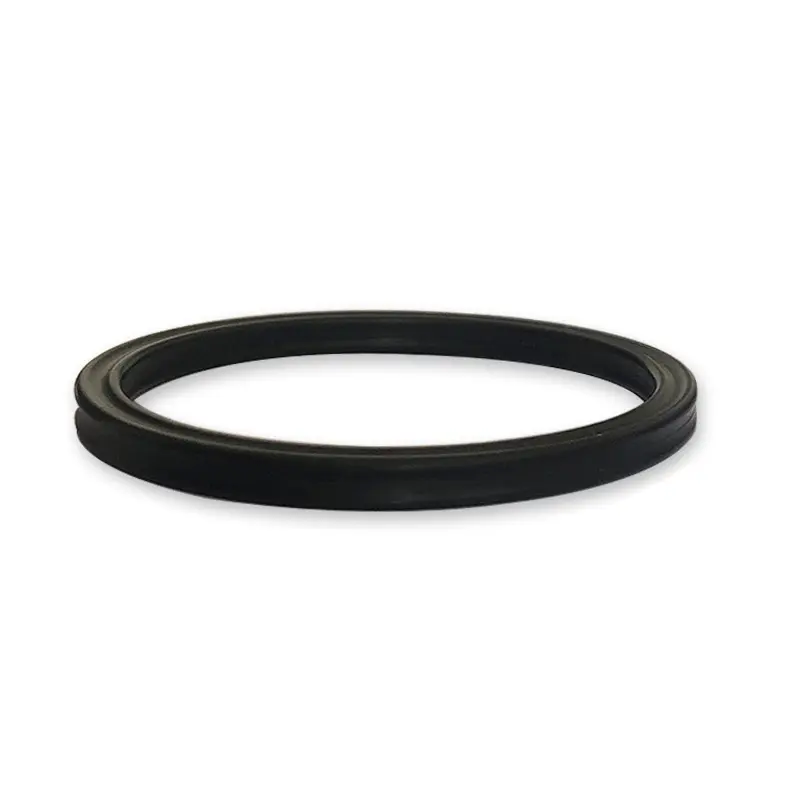

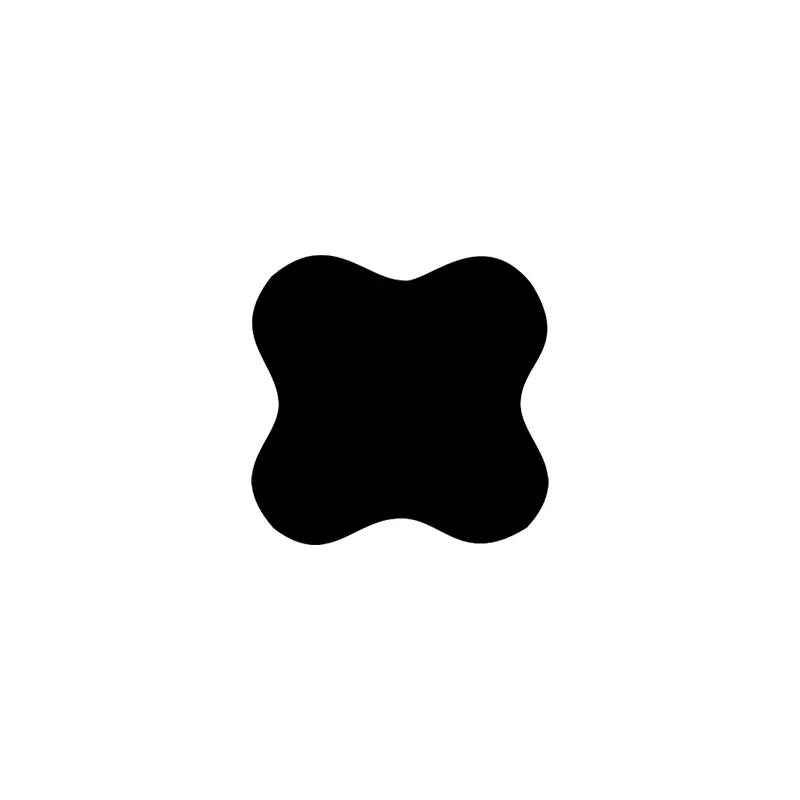

நட்சத்திர வடிவ சீல் மோதிரம் என்பது எக்ஸ் போன்ற வடிவத்துடன் நான்கு உதடு முத்திரையாகும், எனவே இது எக்ஸ்-ரிங் என்றும் அழைக்கப்படுகிறது. இது ஓ-ரிங்கின் அடிப்படையில் ஒரு முன்னேற்றம் மற்றும் மேம்பாடு ஆகும். அதன் குறுக்கு வெட்டு பரிமாணங்கள் அமெரிக்க AS568A தரநிலையின் ஓ-வளையத்திற்கு சமமானவை, மேலும் இது அடிப்படையில் ஓ-ரிங்கின் பயன்பாட்டை மாற்ற முடியும்.
ஓ-ரிங்கோடு ஒப்பிடும்போது, நட்சத்திர வடிவ சீல் வளையம் சீல் உதடுகளுக்கு இடையில் ஒரு உயவு குழியை உருவாக்குகிறது, இது ஒரு சிறிய உராய்வு எதிர்ப்பு மற்றும் ஒரு சிறிய தொடக்க எதிர்ப்பைக் கொண்டுள்ளது. அதன் ஃபிளாஷ் விளிம்பு குறுக்குவெட்டின் குழிவான பகுதியில் அமைந்திருப்பதால், சீல் விளைவு சிறந்தது. வட்டமற்ற குறுக்குவெட்டு பரிமாற்ற இயக்கத்தின் போது உருட்டல் நிகழ்வை திறம்பட தவிர்க்கிறது.
நட்சத்திர வடிவ சீல் வளையத்தின் பயன்பாட்டு வரம்பு மிகவும் அகலமானது. வெப்பநிலை, அழுத்தம் மற்றும் நடுத்தரத்திற்கு ஏற்ப பொருத்தமான பொருளைத் தேர்வுசெய்க. கொடுக்கப்பட்ட பயன்பாட்டிற்கு ஏற்ப நட்சத்திர வடிவ சீல் வளையத்தை மாற்றியமைக்க, அனைத்து வேலை அளவுருக்களுக்கும் இடையிலான பரஸ்பர தடைகள் கருதப்பட வேண்டும். பயன்பாட்டு வரம்பை நிர்ணயிக்கும் போது, உச்ச வெப்பநிலை, தொடர்ச்சியான வேலை வெப்பநிலை மற்றும் இயக்க சுழற்சி ஆகியவை கருதப்பட வேண்டும். சுழலும் சந்தர்ப்பங்களில், உராய்வு வெப்பத்தால் ஏற்படும் வெப்பநிலை உயர்வையும் கருத்தில் கொள்ள வேண்டும்.
இந்த எக்ஸ் வடிவ சீல் மோதிரம் ஒரு சுய-இறுக்கும் சீல் உறுப்பு. ஆரம்ப நிலையில் உள்ள சீல் சக்தி சுருக்க அளவு மற்றும் பொருளின் கடினத்தன்மையைப் பொறுத்தது. கணினி அழுத்தம் அதிகரிக்கும் போது, சீல் வளையத்தின் சுருக்க சிதைவு அதிகரிக்கும், மேலும் மொத்த சீல் சக்தி அதிகரிக்கும், இது நம்பகமான முத்திரையை உருவாக்கும்.
தயாரிப்பு அம்சங்கள் மற்றும் பயன்பாடுகள்:
நட்சத்திர வடிவ சீல் வளையத்தின் தேர்வு
நிலையான சீல் அல்லது பரஸ்பர நேரியல் இயக்கம்
(1) துளை சீல்: நட்சத்திர வடிவ சீல் வளையத்தின் உள் விட்டம் பள்ளத்துடன் இணக்கமாக இருக்க வேண்டும், அல்லது பள்ளம் கீழ் விட்டம் 2% க்கும் குறைவாக இருக்க வேண்டும். ஏனெனில் முன் சுருக்கத்தால் உருவாக்கப்படும் சுருக்கத்திற்கு முந்தைய சக்தி முத்திரை வளையத்தை முறுக்குதல் மற்றும் உருட்டாமல் திறம்பட தடுக்கலாம்.
(2) தண்டு சீல்: நட்சத்திர வடிவ சீல் வளையத்தின் உள் விட்டம் தண்டு வெளிப்புற விட்டம் விட சமமாகவோ அல்லது சற்று பெரியதாகவோ இருக்க வேண்டும், இது 1%க்குள் கட்டுப்படுத்தப்படலாம். முத்திரை வளையம் நிறுவ எளிதாக இருக்கும் மற்றும் நீண்ட சேவை ஆயுளைக் கொண்டிருக்கும்.
ரோட்டரி சீல்
நட்சத்திர வடிவ வளையத்தின் உள் விட்டம் அது முத்திரையிடும் தண்டு விட்டம் விட சுமார் 2 ~ 5% பெரியது. ஏனெனில் முத்திரை வளையம் சுழற்சியில் பயன்படுத்தப்படும்போது உராய்வு மற்றும் வெப்பத்தை உருவாக்கும், மேலும் வெப்பத்திற்குப் பிறகு எலாஸ்டோமர் சுருங்கிவிடும் (ஜூல் வெப்ப விளைவு). முத்திரை வளையத்தின் உயவு மற்றும் நம்பகமான செயல்பாட்டை உறுதி செய்வதற்காக, தண்டு விட்டம் விட பெரிய உள் விட்டம் கொண்ட நட்சத்திர வடிவ வளையம் தேர்ந்தெடுக்கப்பட வேண்டும். பொதுவாக, ஒரு சிறிய குறுக்குவெட்டு கொண்ட ஒரு முத்திரை வளையம் நிலையான சீல் தேவைகளை பூர்த்தி செய்ய முடியும், மாறாக, டைனமிக் சீல் தேவைகளை பூர்த்தி செய்ய ஒரு பெரிய குறுக்குவெட்டு கொண்ட ஒரு முத்திரை வளையம் பயன்படுத்தப்பட வேண்டும். உயர் அழுத்தம் அல்லது பெரிய வெளியேற்ற இடைவெளியில், அதிக கடினத்தன்மை கொண்ட ஒரு ரப்பர் பொருள் தேர்ந்தெடுக்கப்பட வேண்டும். உயர் அழுத்த வெளியேற்றத்திலிருந்து சேதத்தைத் தடுக்க PTFE ஆதரவு வளையத்தைச் சேர்ப்பதே சிறந்த வழி.
பொருள்
பொருள் பொதுவாக ஷா ஏ 70 நைட்ரைல் ரப்பர் என்.பி.ஆர். மற்ற பொருட்கள் ஓ-மோதிரங்களுக்குப் பயன்படுத்தப்படும் பொருட்களைக் குறிக்கலாம்.
| அட்டவணை 2-1 செயல்திறன் அளவுருக்கள் | ||||
| தொழில்நுட்ப அளவுரு | மாறும் முத்திரை | நிலையான முத்திரை | ||
| பரஸ்பர இயக்கம் | சுழற்சி இயக்கம் | |||
| வேலை அழுத்தம் (MPa) | மோதிரத்தைத் தக்கவைத்துக்கொள்வது | 30 | 15 | 40 |
| வளையத்தைத் தக்க வைத்துக் கொள்ளாமல் | 5 | - | 5 | |
| வேகம் (மீ/வி) | 0.5 | 2.0 | - | |
| வெப்பநிலை (℃) | பொதுவான சந்தர்ப்பங்கள்: -30 ℃ ~+110 | |||
| சிறப்பு பொருட்கள்: -60 ℃ ~+200 | ||||
| சுழற்சி சந்தர்ப்பங்கள்: -30 ℃ ~+80 | ||||

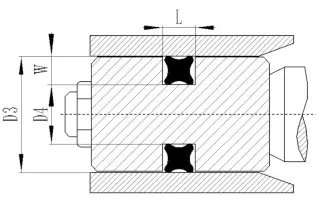

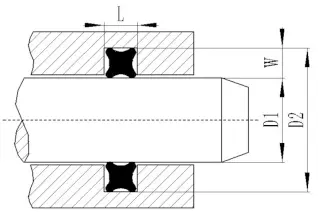

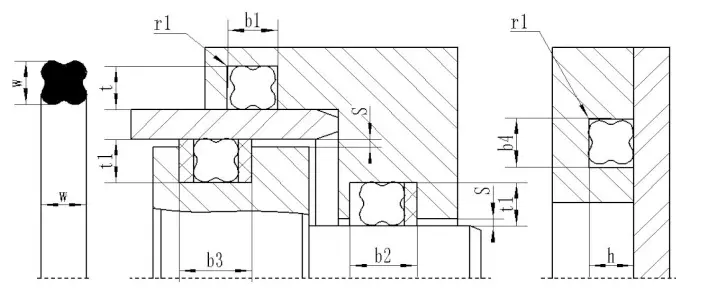

ஸ்டார் ரிங் பரிந்துரைக்கப்பட்ட பள்ளம் வடிவமைப்பு
| நட்சத்திர வடிவ சீல் ரிங்-எக்ஸ்-ரிங் (அமெரிக்கன் ஸ்டாண்டர்ட் AS568A) | |||||||||
| பிஸ்டன் தடி முத்திரை (தண்டு) | பிஸ்டன் முத்திரை (துளை) | ||||||||
 |
 |
||||||||
| தயாரிப்பு மாதிரி | விவரக்குறிப்புகள் மற்றும் பரிமாணங்கள் | தடி முத்திரைகள் | பிஸ்டன் முத்திரை | ஸ்லாட் அகலம் |
|
||||
| உள் விட்டம் டி.என் | குறுக்கு வெட்டு விட்டம் சி.எஸ் | டி 1 | டி 2 | டி 3 | டி 4 | L | W | ||
| AS001 AS002 AS003 |
0.74 1.07 1.42 |
1.02 1.27 1.52 |
|
|
|
|
|
|
|
| AS004 AS005 AS006 |
1.78 2.57 2.9 |
1.78 1.78 1.78 |
3 | 6.1 | 6 | 2.9 | 2 | 1.55 | |
| AS007 AS008 AS009 |
3.68 4.47 5.28 |
1.78 1.78 1.78 |
3.5 4.5 5 |
6.6 7.6 8.1 |
7 8 9 |
3.9 4.9 5.9 |
2 2 2 |
1.55 1.55 1.55 |
|
| AS010 AS011 AS012 |
6.07 7.65 9.25 |
1.78 1.78 1.78 |
6 8 9 |
9.1 11.1 12.1 |
10 11 13 |
6.9 7.9 9.9 |
2 2 2 |
1.55 1.55 1.55 |
|
| AS013 AS014 AS015 |
10.82 12.42 14 |
1.78 1.78 1.78 |
11 13 14 |
14.1 16.1 17.1 |
15 17 18 |
11.9 13.9 14.9 |
2 2 2 |
1.55 1.55 1.55 |
|
| AS016 AS017 AS018 |
15.6 17.17 18.77 |
1.78 1.78 1.78 |
16 17 19 |
19.1 20.1 22.1 |
20 21 23 |
16.9 17.9 19.9 |
2 2 2 |
1.55 1.55 1.55 |
|
| AS019 AS020 AS021 |
20.35 21.95 23.52 |
1.78 1.78 1.78 |
21 22 24 |
24.1 25.1 27.1 |
25 26 28 |
21.9 22.9 24.9 |
2 2 2 |
1.55 1.55 1.55 |
|
| AS022 AS023 AS024 |
25.12 26.7 28.3 |
1.78 1.78 1.78 |
26 27 29 |
29.1 30.1 32.1 |
30 31 33 |
26.9 27.9 29.9 |
2 2 2 |
1.55 1.55 1.55 |
|
