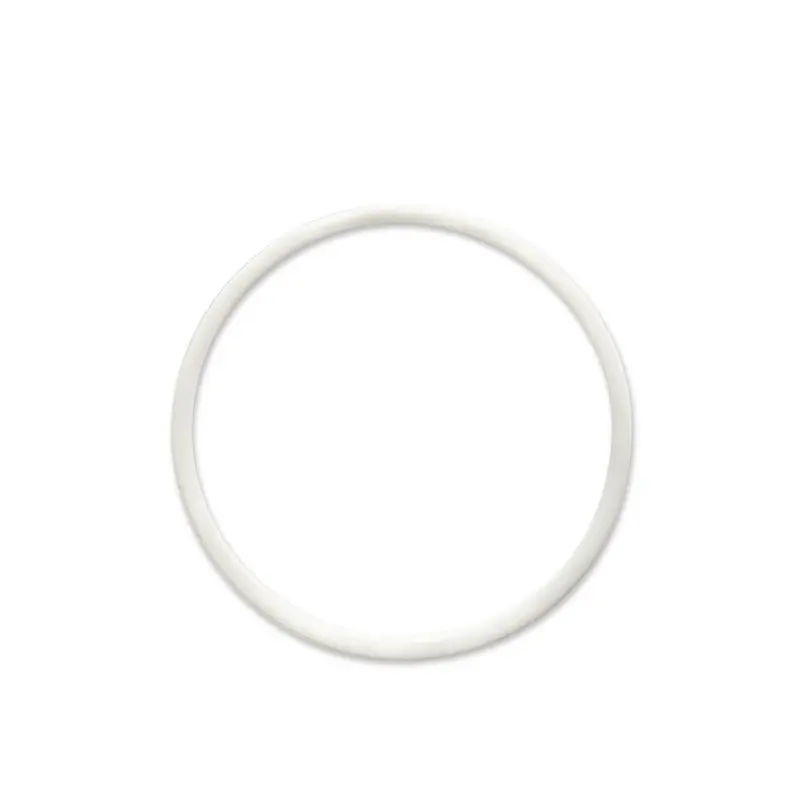

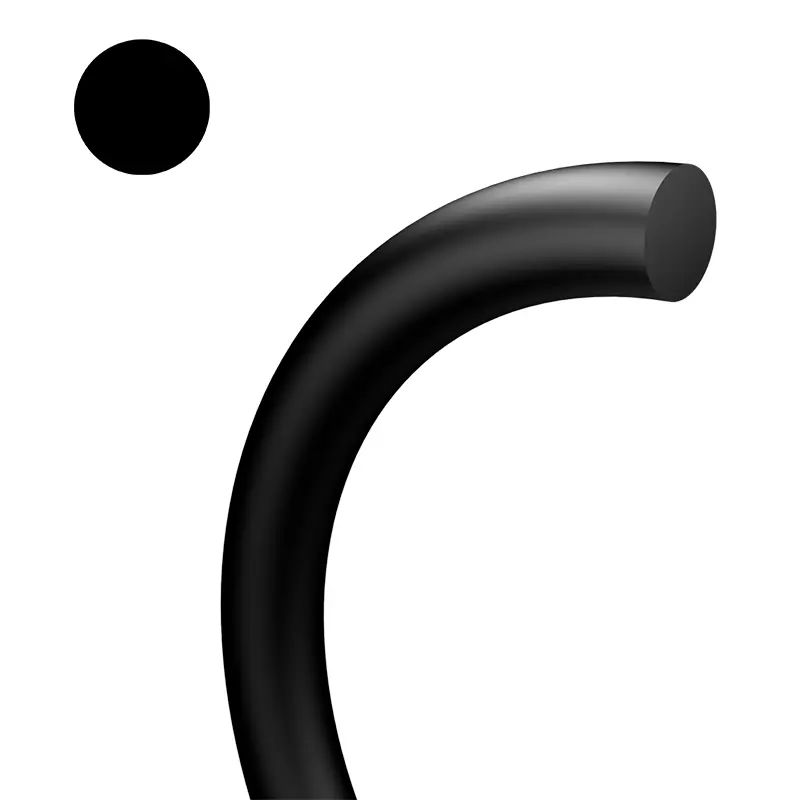

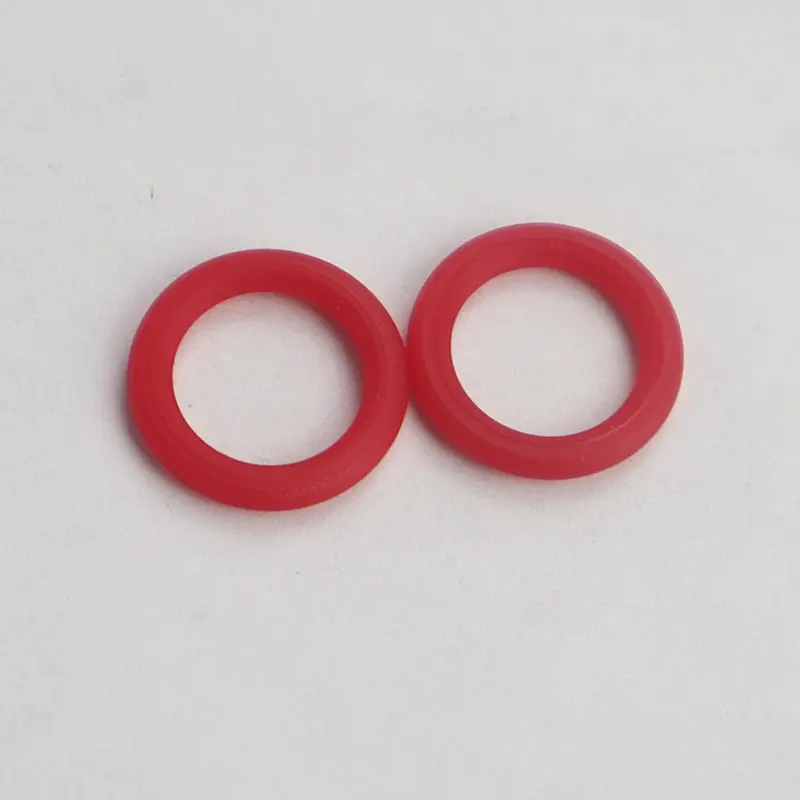

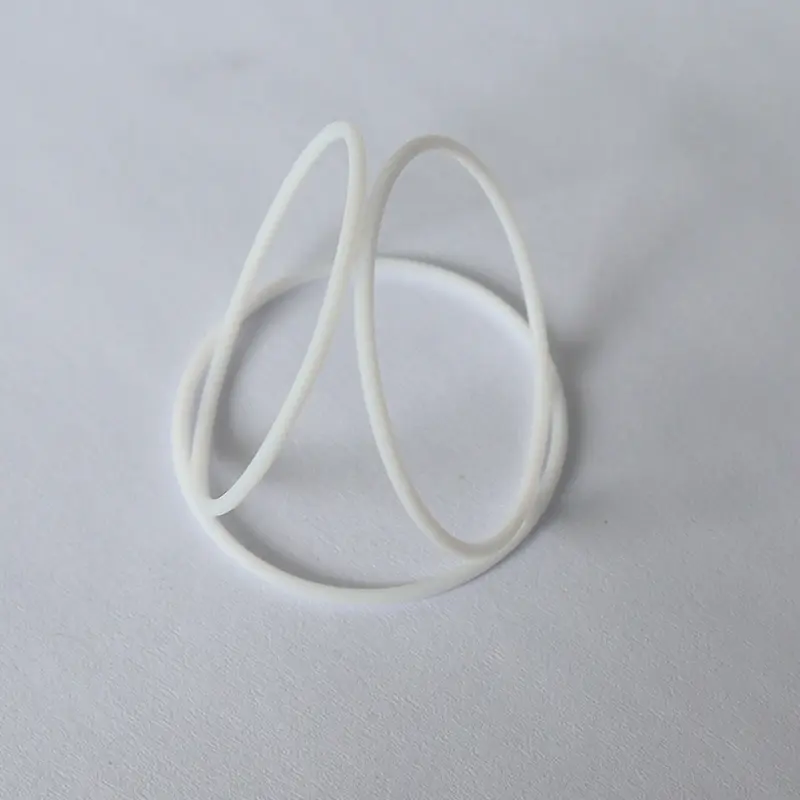

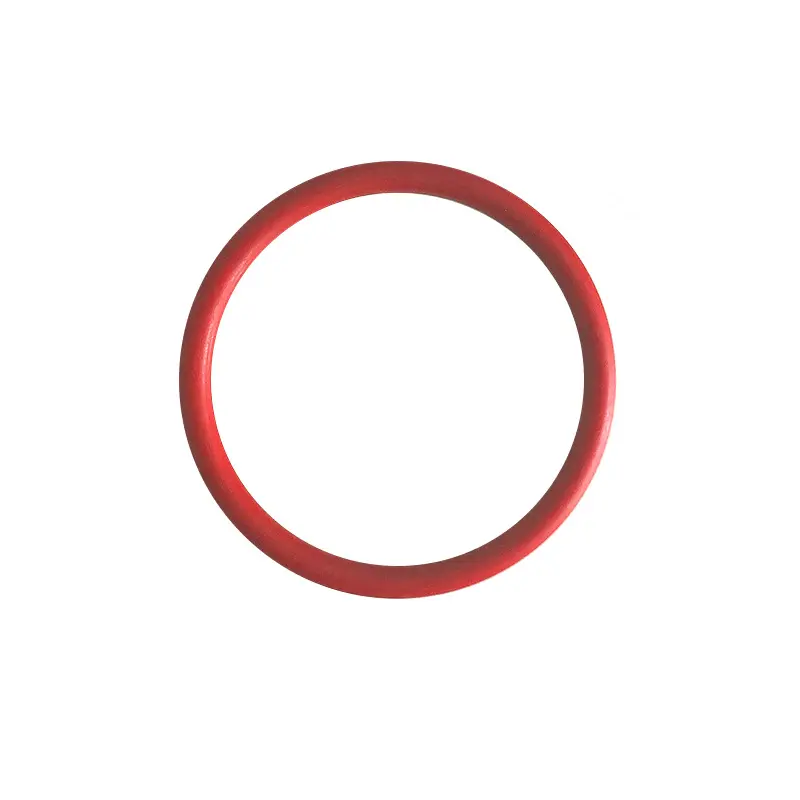

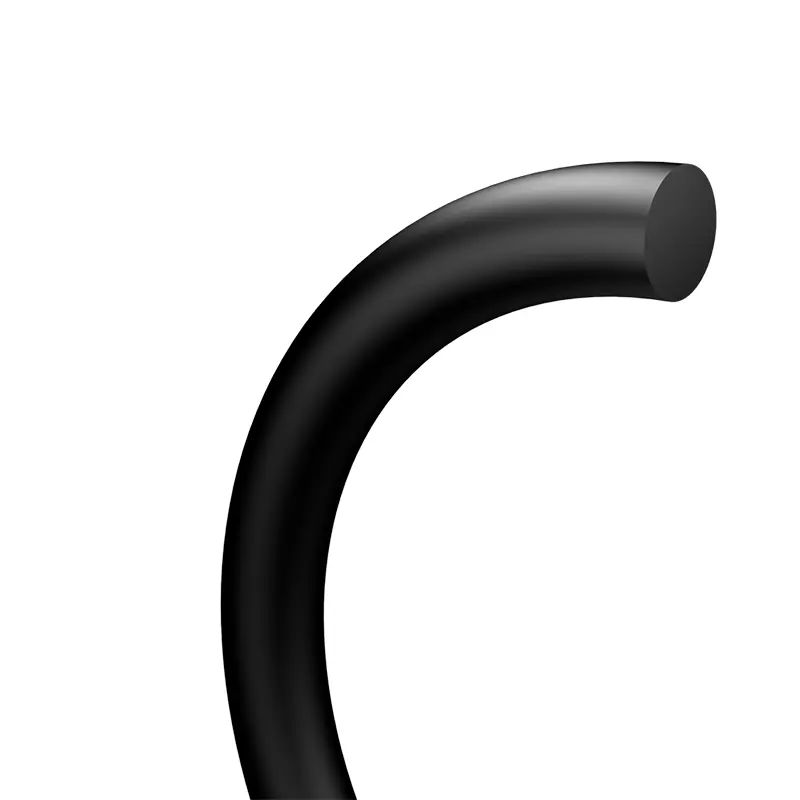

O-வளையங்கள் ஹைட்ராலிக், நியூமேடிக் கூறுகள் மற்றும் கணினி சாதனங்களில் பயன்படுத்தப்படும் மிகவும் பிரபலமான முத்திரைகள் ஆகும், மேலும் அவை பல்வேறு சீல் சந்தர்ப்பங்களில் பரவலாகப் பயன்படுத்தப்படுகின்றன.
O-வளையங்கள் ஹைட்ராலிக் ஸ்லைடிங் முத்திரைகள் மற்றும் தூசி வளையங்களுக்கு முத்திரையிடும் கூறுகளாகவும், சக்தி-பயன்படுத்தும் கூறுகளாகவும் பயன்படுத்தப்படலாம். குறிப்பிட்ட வெப்பநிலை, அழுத்தங்கள் மற்றும் பல்வேறு திரவ மற்றும் வாயு ஊடகங்களின் கீழ், இந்த தயாரிப்புகள் நிலையான அல்லது நகரும் நிலையில் முத்திரைகளாக செயல்பட முடியும். தொழில்துறை துறையில், பழுதுபார்ப்பு மற்றும் பராமரிப்புக்கான ஒற்றை முத்திரையாக இருந்தாலும் அல்லது விண்வெளி, வாகனத் தொழில் மற்றும் பொதுத் தொழில் போன்ற பயன்பாடுகளில், O- வளையங்கள் கிட்டத்தட்ட எல்லா இடங்களிலும் உள்ளன என்று கூறலாம்.
தயாரிப்பு அம்சங்கள் மற்றும் பயன்பாடுகள்:
ஓ-மோதிரங்கள் பல நன்மைகளைக் கொண்டுள்ளன:
(1) நிலையான சீல் மற்றும் டைனமிக் சீல் உள்ளிட்ட பல்வேறு சீல் வடிவங்களுக்கு ஏற்றது.
(2) சுழற்சி இயக்கம், அச்சுப் பரிமாற்றம் அல்லது ஒருங்கிணைந்த இயக்கம் போன்ற பல்வேறு இயக்க முறைகளுக்கு ஏற்றது.
(3) எண்ணெய், நீர், எரிவாயு, இரசாயன ஊடகம் அல்லது பிற கலப்பு ஊடகங்கள் உட்பட பல்வேறு சீல் ஊடகங்களுக்கு ஏற்றது;
(4) குறுக்கு வெட்டு அமைப்பு மிகவும் எளிமையானது, மேலும் இது ஒரு சுய-சீலிங் விளைவு, நம்பகமான சீல் செயல்திறன், சிறிய அமைப்பு மற்றும் எளிதான அசெம்பிளி மற்றும் பிரித்தெடுத்தல்;

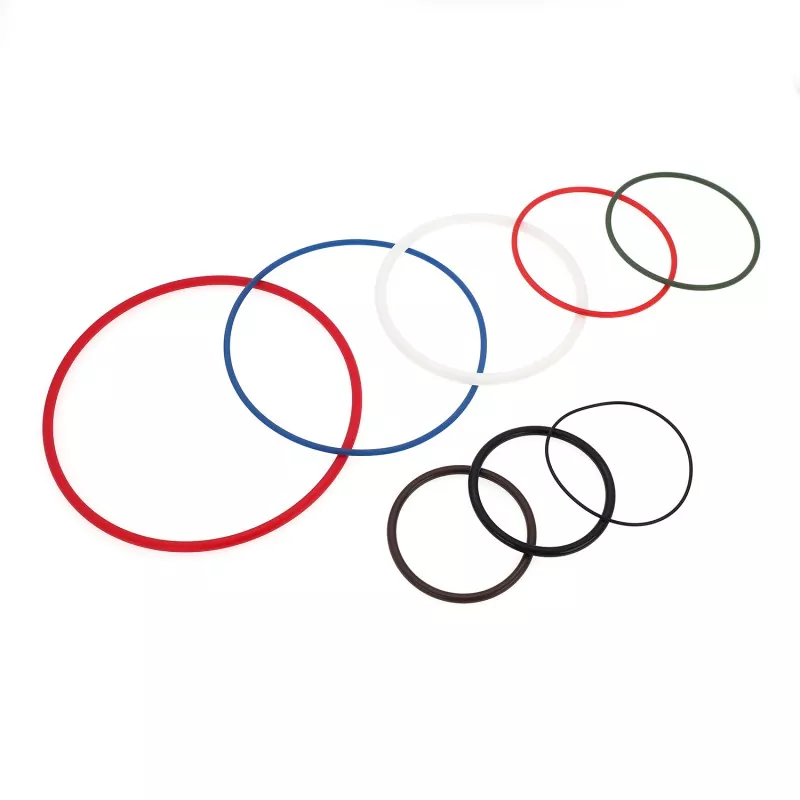

(5) பல வகையான பொருட்கள் உள்ளன;
(6) குறைந்த செலவு;
(7) மாறும் உராய்வு எதிர்ப்பு ஒப்பீட்டளவில் சிறியது.
ஓ-ரிங் தரநிலைகளின் பட்டியல் கீழே உள்ள அட்டவணையில் காட்டப்பட்டுள்ளது:
| அட்டவணை 1-1 ஓ-ரிங் தரநிலைகளின் பட்டியல் | |||||||

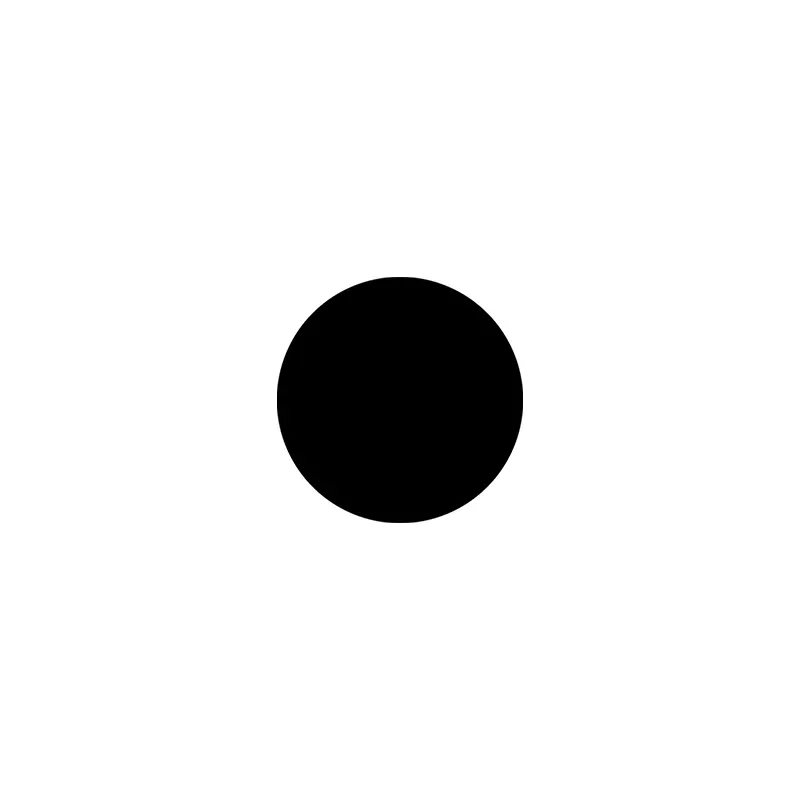

| தரநிலை | ஓ-ரிங் குறுக்கு வெட்டு விட்டம் d2 |
 |
|||||
| அமெரிக்க தரநிலை AS 568 பிரிட்டிஷ் தரநிலை BS 1516 |
1.7 8 |
2.62 | 3.53 | 5.33 | 6.99 | - | |
| ஜப்பானிய தரநிலை JIS B 2401 | 1.9 | 2.4 | 3.1 | 3.5 | 5.7 | 8.4 | |
| சர்வதேச தரநிலை IS0 3601/1 ஜெர்மன் தரநிலை DIN 3771/1 சீன தரநிலை ஜிபி 3452.1 | 1.8 | 2.65 | 3.55 | 5.30 | 7.00 | - | |
| சீன தரநிலை GB1235 | 1.9 | 2.4 | 3.1 | 3.5 | 5.7 | 8.6 | |
| விருப்பமான மெட்ரிக் அளவுகள் | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | |
| 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | 7.0 | ||
| 8.0 | 10.0 | 12.0 | - | - | - | ||
| அமெரிக்க தரநிலை AS 568 (900 தொடர்) |
1.0 2 |
1.42 | 1.63 | 1.83 | 1.98 | 2.08 | |
|
2.2 1 |
2.46 | 2.95 | 3.00 | - | - | ||
சீல் இயந்திரம்
ஓ-ரிங் என்பது ஒரு தானியங்கி இருவழி சீல் உறுப்பு ஆகும். நிறுவலின் போது, அதன் ரேடியல் மற்றும் அச்சு முன் சுருக்கமானது O- வளையத்தின் ஆரம்ப சீல் திறனை தீர்மானிக்கிறது, இது கணினி அழுத்தத்தின் அதிகரிப்புடன் அதிகரிக்கிறது.
(1) சுருக்கப்படாத நிலை
(2) அழுத்தம் இல்லாமல் சுருக்கப்பட்ட நிலை

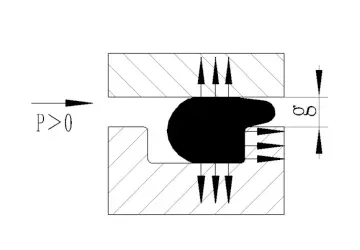

(3) அழுத்தம்
செயல்திறன் அளவுருக்கள்
அட்டவணை 1-2 ஓ-ரிங் செயல்திறன் அளவுருக்கள்
| தரநிலை | நிலையான முத்திரை | டைனமிக் முத்திரை |
| வேலை அழுத்தம் | வளையத்தைத் தக்கவைக்காமல், அதிகபட்சம் 20MPa ஐ அடையலாம்; தக்கவைக்கும் வளையத்துடன், அதிகபட்சம் 40MPa ஐ அடையலாம்: சிறப்பு தக்கவைப்பு வளையத்துடன், அதிகபட்சம் 200MPa ஐ அடையலாம் | வளையத்தைத் தக்கவைக்காமல், அதிகபட்ச அழுத்தம் 5MPa ஐ அடையலாம்; தக்கவைக்கும் வளையத்துடன், அதிக அழுத்தம் |
| வேகம் | 0.5மீ/வி அதிகபட்சம், அதிகபட்சம் 2மீ/வி சுழலும் | |
| வெப்பநிலை | பொது சந்தர்ப்பங்கள்: -30~+110, சிறப்பு சந்தர்ப்பங்கள்: -60~+250, சுழலும் சந்தர்ப்பங்கள்: -30~+80 | |
| நடுத்தர | பார்க்கவும் (பொருள் பண்புகள் அட்டவணை) | |
ஓ-ரிங் தேர்வு
1. வேலை செய்யும் நடுத்தர மற்றும் வேலை நிலைமைகள்
ஓ-ரிங் பொருளைத் தேர்ந்தெடுக்கும்போது, வேலை செய்யும் ஊடகத்துடன் பொருந்தக்கூடிய தன்மையை முதலில் கருத்தில் கொள்ள வேண்டும், மேலும் முத்திரையிடும் பகுதியின் அழுத்தம், வெப்பநிலை, தொடர்ச்சியான வேலை நேரம் மற்றும் செயல்பாட்டு சுழற்சி போன்ற வேலை நிலைமைகளையும் கருத்தில் கொள்ள வேண்டும். இது ஒரு சுழலும் சூழ்நிலையில் பயன்படுத்தப்பட்டால், உராய்வு வெப்பத்தால் ஏற்படும் வெப்பநிலை உயர்வைக் கருத்தில் கொள்ள வேண்டும். வெவ்வேறு சீல் பொருட்கள் வெவ்வேறு இயற்பியல் மற்றும் வேதியியல் பண்புகளைக் கொண்டுள்ளன, விவரங்களுக்கு "பொருள் பண்புகள் அட்டவணை"யைப் பார்க்கவும்.
2. சீல் வகை மற்றும் நிறுவல் பள்ளம் அளவு
(1) சீல் படிவத்தின் படி, அதை பிரிக்கலாம்: நிலையான முத்திரை (அருகிலுள்ள மேற்பரப்புகளுக்கு இடையில் உறவினர் இயக்கம் இல்லாமல் முத்திரை) மற்றும் டைனமிக் முத்திரை (சீல் செய்யப்பட்ட பகுதிகளுக்கு இடையில் பரஸ்பர இயக்கத்துடன் முத்திரை);
(2) சீல் செய்வதன் நோக்கத்தின்படி, அதை பிரிக்கலாம்: துளை முத்திரை, தண்டு முத்திரை மற்றும் ரோட்டரி முத்திரை;
(3) நிறுவல் படிவத்தின் படி, அதை பிரிக்கலாம்: அச்சு நிறுவல் (நிறுவலுக்குப் பிறகு அதன் குறுக்கு பகுதி அச்சு சிதைந்துள்ளது) மற்றும் ரேடியல் நிறுவல் (அதன் குறுக்கு வெட்டு நிறுவலுக்குப் பிறகு கதிரியக்கமாக சிதைக்கப்படுகிறது).

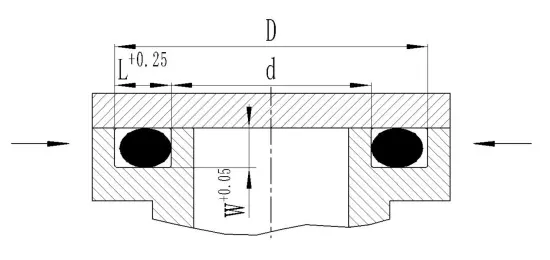

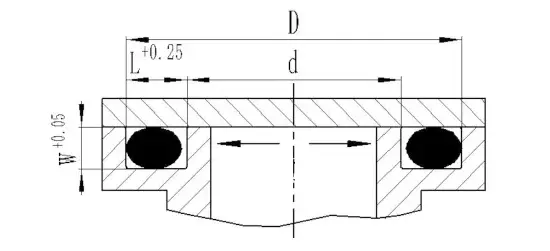

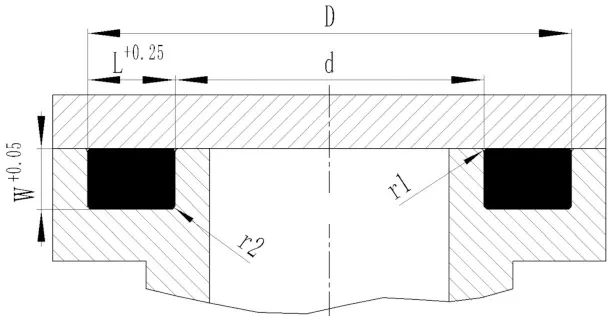

① அச்சு நிலையான முத்திரை
அட்டவணை 1-3 அச்சு நிலையான முத்திரை நிறுவல் பள்ளம் பரிமாணங்கள்
| ஓ-ரிங் கம்பி விட்டம் d2 | பள்ளம் ஆழம் W+0.05 | பள்ளம் அகலம் L+0.25 | ஓ-ரிங் கம்பி விட்டம் d2 | பள்ளம் ஆழம் W+0.05 | பள்ளம் அகலம் L+0.25 | ஓ-ரிங் கம்பி விட்டம் d2 | பள்ளம் ஆழம் W+0.05 | பள்ளம் அகலம் L+0.25 |
| 1 | 0.7 | 1.4 | 2.7 | 2.1 | 3.8 | 5.7 | 4.6 | 7.6 |
| 1.2 | 0.9 | 1.6 | 2.8 | 2.1 | 4 | 6 | 4.8 | 8.1 |
| 1.25 | 0.9 | 1.7 | 3 | 2.3 | 4.1 | 6.5 | 5.3 | 8.6 |
| 1.3 | 1 | 1.7 | 3.1 | 2.4 | 4.2 | 6.99 | 5.7 | 9.7 |
| 1.5 | 1.1 | 2.1 | 3.5 | 2.7 | 4.8 | 7 | 5.7 | 9.7 |
| 1.6 | 1.2 | 2.2 | 3.53 | 2.7 | 4.9 | 7.5 | 6.2 | 10.1 |
| 1.78 | 1.3 | 2.5 | 3.55 | 2.7 | 5 | 8 | 6.6 | 10.7 |
| 1.8 | 1.3 | 2.6 | 3.6 | 2.8 | 5.1 | 8.4 | 7.1 | 11.1 |
| 1.9 | 1.4 | 2.7 | 3.7 | 2.9 | 5.2 | 8.5 | 7.2 | 11.3 |
| 2 | 1.5 | 2.8 | 4 | 3.1 | 5.5 | 9 | 7.6 | 12 |
| 2.2 | 1.6 | 3.1 | 4.3 | 3.3 | 5.9 | 9.5 | 8.1 | 12.5 |
| 2.4 | 1.8 | 3.3 | 4.5 | 3.5 | 6.1 | 10 | 8.5 | 13.6 |
| 2.5 | 1.9 | 3.5 | 5 | 4 | 6.7 | 10.5 | 8.9 | 14 |
| 2.6 | 2 | 3.6 | 5.3 | 4.2 | 7.2 | 11 | 9.4 | 14.7 |
| 2.62 | 2 | 3.7 | 5.33 | 4.2 | 7.3 | 12 | 10.4 | 15.7 |
| 2.65 | 2 | 3.8 | 5.5 | 4.5 | 7.4 | 15 | 13.2 | 19.4 |

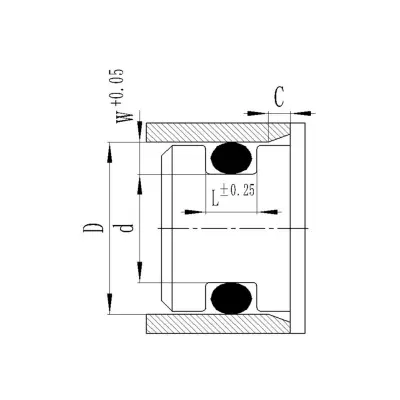

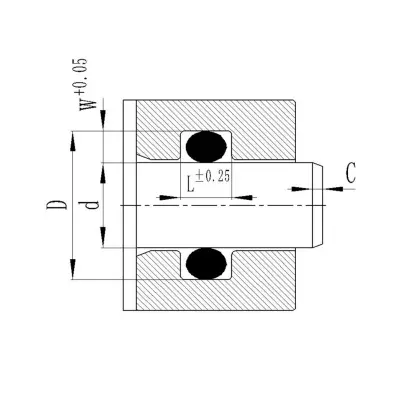

②ரேடியல் நிலையான முத்திரை
ரேடியல் துளை முத்திரை: நிறுவல் பள்ளம் தண்டு மீது உள்ளது, மற்றும் O-வளையத்தின் உள் விட்டம் பள்ளம் கீழே விட்டம் d ஐ விட சமமாக அல்லது சற்று சிறியதாக இருக்கும்.
ரேடியல் தண்டு முத்திரை: நிறுவல் பள்ளம் துளையில் உள்ளது, மேலும் O- வளையத்தின் உள் விட்டம் மற்றும் சீல் செய்யப்பட்ட தண்டு விட்டம் d ஆகியவை முடிந்தவரை நெருக்கமாக உள்ளன.
| அட்டவணை 1-4 ரேடியல் நிலையான முத்திரை நிறுவல் பள்ளம் பரிமாணங்கள் | |||||||||||
| ஓ-ரிங் கம்பி விட்டம் d2 | பள்ளம் ஆழம் W+0.05 | பள்ளம் அகலம் L± 0.25 | C | ஓ-ரிங் கம்பி விட்டம் d2 | பள்ளம் ஆழம் W+0.05 | பள்ளம் அகலம் L± 0.25 | C | ஓ-ரிங் கம்பி விட்டம் d2 | பள்ளம் ஆழம் W+0.05 | பள்ளம் அகலம் L± 0.25 | C |
| 1 | 0.75 | 1.3 | 1.2 | 2.7 | 2.1 | 3.6 | 2 | 5.7 | 4.6 | 7.6 | 3.5 |
| 1.2 | 0.9 | 1.6 | 1.2 | 2.8 | 2.2 | 3.7 | 2 | 6 | 4.9 | 7.9 | 3.5 |
| 1.25 | 0.9 | 1.7 | 1.2 | 3 | 2.3 | 3.9 | 2.5 | 6.5 | 5.4 | 8.4 | 4 |
| 1.3 | 1 | 1.7 | 1.2 | 3.1 | 2.4 | 4 | 2.5 | 6.99 | 5.8 | 9.2 | 4 |
| 1.5 | 1.1 | 2 | 1.5 | 3.5 | 2.7 | 4.6 | 2.5 | 7 | 5.8 | 9.3 | 4 |
| 1.6 | 1.2 | 2.1 | 1.5 | 3.53 | 2.7 | 4.7 | 2.5 | 7.5 | 6.3 | 9.8 | 4 |
| 1.78 | 1.3 | 2.4 | 1.5 | 3.55 | 2.8 | 4.7 | 2.5 | 8 | 6.7 | 10.5 | 4 |
| 1.8 | 1.3 | 2.4 | 1.5 | 3.6 | 2.8 | 4.8 | 2.5 | 8.4 | 7.1 | 10.9 | 4.5 |
| 1.9 | 1.4 | 2.5 | 1.5 | 3.7 | 2.9 | 4.9 | 2.5 | 8.5 | 7.2 | 11 | 4.5 |
| 2 | 1.5 | 2.6 | 2 | 4 | 3.2 | 5.2 | 3 | 9 | 7.7 | 11.7 | 4.5 |
| 2.2 | 1.7 | 3 | 2 | 4.3 | 3.4 | 5.6 | 3 | 9.5 | 8.2 | 12.3 | 4.5 |
| 2.4 | 1.8 | 3.2 | 2 | 4.5 | 3.6 | 5.8 | 3 | 10 | 8.6 | 13 | 5 |
| 2.5 | 1.9 | 3.3 | 2 | 5 | 4 | 6.5 | 3 | 10.5 | 9 | 13.8 | 5 |
| 2.6 | 2 | 3.4 | 2 | 5.3 | 4.3 | 7 | 3 | 11 | 9.5 | 14.3 | 5 |
| 2.62 | 2 | 3.5 | 2 | 5.33 | 4.3 | 7.1 | 3.5 | 12 | 10.5 | 15.6 | 5 |
| 2.65 | 2 | 3.6 | 2 | 5.5 | 4.5 | 7.2 | 3.5 | 15 | 13.2 | 19.2 | 5 |
③ வெற்றிட முத்திரை (நிலையான முத்திரை)
வெற்றிட பேக்கேஜிங் என்பது சிறப்பு சூழ்நிலையில் ஒரு ஓ-ரிங் சீல் ஆகும், மேலும் சீல் செய்யப்பட்ட அமைப்பின் அழுத்தம் 1 நிலையான வளிமண்டலத்தை விட (101.325kpa) குறைவாக உள்ளது.
அதன் பயன்பாடு மற்றும் நிறுவல் பள்ளம் அளவு தேவைகள் பின்வருமாறு:
அ. நிறுவல் பள்ளம் இடம் கிட்டத்தட்ட 100% உருமாற்றத்திற்குப் பிறகு O- வளையத்தின் அளவுடன் நிரம்பியுள்ளது, இது தொடர்பு பகுதியை அதிகரிக்கலாம் மற்றும் எலாஸ்டோமர் மூலம் பரவல் நேரத்தை நீட்டிக்கும்.
பி. ஓ-ரிங் குறுக்கு பிரிவின் சுருக்க சிதைவு சுமார் 30% ஆகும்.
c. வெற்றிட கிரீஸ் பயன்படுத்தப்பட வேண்டும் (கசிவை குறைக்க).
ஈ. நிறுவல் பள்ளத்தின் ஒவ்வொரு மேற்பரப்பின் மேற்பரப்பு கடினத்தன்மையும் ஹைட்ராலிக் நிலையான முத்திரைகளின் தேவைகளை விட அதிகமாகக் கருதப்பட வேண்டும், மேலும் தொடர்பு வரம்பு ftp இன் சதவீதம் 50% ஐ விட அதிகமாக இருக்க வேண்டும்.
இ. O-வளையம் வாயு, குறைந்த ஊடுருவல் மற்றும் குறைந்த சுருக்க சிதைவு ஆகியவற்றுடன் இணக்கமான பொருட்களால் செய்யப்பட வேண்டும். இங்கே, ஃப்ளோரூரப்பரைப் பயன்படுத்த பரிந்துரைக்கிறோம்.
④ரேடியல் ஹைட்ராலிக் டைனமிக் முத்திரை
இயக்கத்தின் போது O-வளையம் இடம்பெயர்ந்துவிடும் என்பதால், அதன் பயன்பாடு குறைந்த அழுத்தம் (வளையத்தைத் தக்கவைக்காமல்) மற்றும் வேகம் (எதிர் இயக்கம் = 0.5m/s; சுழலும் இயக்கம் = 2.0m/s) மட்டுமே.
3. கடினத்தன்மை காரணி
ஓ-ரிங் பொருளின் கடினத்தன்மை சீல் செயல்திறனை மதிப்பிடுவதற்கான முக்கியமான குறிகாட்டிகளில் ஒன்றாகும். O- வளையத்தின் கடினத்தன்மை O- வளையத்தின் சுருக்கத்தையும், பள்ளத்தின் அதிகபட்ச அனுமதிக்கக்கூடிய வெளியேற்ற இடைவெளியையும் தீர்மானிக்கிறது. பொதுவாக, ஷோர் A70 இன் நைட்ரைல் ரப்பர் வழங்கப்படுகிறது, இது பெரும்பாலான பயன்பாட்டு நிலைமைகளை சந்திக்க முடியும்.
4. வெளியேற்ற இடைவெளி
அதிகபட்சமாக அனுமதிக்கக்கூடிய வெளியேற்ற இடைவெளி g அதிகபட்சம் அமைப்பின் அழுத்தம், O- வளையத்தின் குறுக்கு வெட்டு விட்டம் மற்றும் பொருளின் கடினத்தன்மை ஆகியவற்றுடன் தொடர்புடையது. பொதுவாக, அதிக வேலை அழுத்தம், சிறிய அதிகபட்ச அனுமதிக்கக்கூடிய வெளியேற்ற இடைவெளி g max. g இடைவெளி அனுமதிக்கக்கூடிய வரம்பை மீறினால், அது O-வளையத்தை வெளியேற்றும் அல்லது சேதமடையச் செய்யும்.
ரேடியல் டைனமிக் சீல்களில் தக்கவைக்கும் வளையத்தைப் பயன்படுத்த பரிந்துரைக்கப்படுகிறது, இது O- வளையத்தை ரேடியல் இடைவெளியில் அழுத்துவதைத் தடுக்கலாம் மற்றும் வேலை அழுத்தத்தையும் அதிகரிக்கும். அழுத்தம் 5MPa ஐத் தாண்டி உள் விட்டம் >50mm ஆகவும், அழுத்தம் 10MPa க்கும் அதிகமாகவும் உள் விட்டம் <50mm ஆகவும் இருந்தால், தக்கவைக்கும் வளையத்தைப் பயன்படுத்த பரிந்துரைக்கப்படுகிறது.
நிலையான சீல் பயன்பாடுகளுக்கு, H7/g6 ஐப் பொருத்த பரிந்துரைக்கப்படுகிறது.
5. இழுவிசை மற்றும் சுருக்க விகிதங்கள்
O- வளையம் பள்ளத்தில் நிறுவப்பட்டால், அது ஒரு குறிப்பிட்ட அளவிற்கு நீட்டிக்கப்பட்டு சுருக்கப்படும். நீட்சி மற்றும் சுருக்க மதிப்புகள் மிகப் பெரியதாக இருந்தால், O- வளையத்தின் குறுக்குவெட்டு அதிகமாக பெரிதாக்கப்படும் அல்லது குறைக்கப்படும். அதன் சீல் விளைவை பாதிக்காமல் இருக்க, பின்வரும் இரண்டு புள்ளிகளை கண்டிப்பாக பின்பற்ற பரிந்துரைக்கப்படுகிறது:
(1) ரேடியல் துளை சீல் செய்வதற்கு: O-வளையம் நீட்டிக்கப்பட்ட நிலையில் இருப்பது சிறந்தது (அதாவது d>d2), மற்றும் அதிகபட்சமாக அனுமதிக்கக்கூடிய நீட்சி விகிதம் 6% ஆகும், ஏனெனில் 1% நீட்டித்தல் குறுக்கு வெட்டு விட்டம் W ஐ 0.5% குறைக்கும்.
நீட்சி = (d-2/d2) × 100% ＜6%
சமன்பாட்டில்: d- ரேடியல் துளை முத்திரையில் உள்ள பெருகிவரும் பள்ளத்தின் கீழ் விட்டம்
d2-ஓ-வளையத்தின் உள் விட்டம்
(2) ரேடியல் ஷாஃப்ட் முத்திரைகளுக்கு, O-வளையம் அதன் சுற்றளவுடன் (அதாவது D1>D) சுருக்கப்பட்டிருக்கும், மேலும் அதிகபட்சமாக அனுமதிக்கக்கூடிய சுற்றளவு சுருக்க விகிதம் 3% ஆகும்.
சுருக்க விகிதம் = (D1-D)/D1×100% ＜3%
சமன்பாட்டில்: D1-ஓ-வளையத்தின் வெளிப்புற விட்டம்
ரேடியல் ஷாஃப்ட் சீலில் மவுண்டிங் பள்ளத்தின் D-கீழே விட்டம்
6. ஓ-மோதிரங்கள் சுழலும் தண்டு முத்திரைகளாகப் பயன்படுத்தப்படுகின்றன
ஓ-மோதிரங்கள் குறைந்த வேக சுழற்சி மற்றும் குறுகிய சுழற்சி சுழலும் தண்டுகளுக்கு முத்திரைகளாகவும் பயன்படுத்தப்படலாம். சுற்றளவு வேகம் 0.5m/s ஐ விட குறைவாக இருக்கும் போது, O-ரிங் தேர்வு சாதாரண வடிவமைப்பு தரநிலைகளை அடிப்படையாகக் கொண்டது; சுற்றளவு வேகம் 0.5m/s ஐ விட அதிகமாக இருக்கும் போது, நீளமான ரப்பர் வளையம் சூடுபடுத்தப்பட்ட பிறகு சுருங்கும் நிகழ்வைக் கருத்தில் கொள்ள வேண்டும் (ஜூல் வெப்ப நிகழ்வு), எனவே சீல் வளையத்தின் உள் விட்டம் சீல் செய்யப்பட்ட தண்டின் விட்டத்தை விட 2% அதிகமாக இருக்கும் எனத் தேர்ந்தெடுக்கப்பட்டால், மேலே உள்ள நிகழ்வுகளைத் தவிர்க்கலாம். ஓ-வளையம் பள்ளத்தில் நிறுவப்பட்ட பிறகு, அது கதிரியக்கமாக சுருக்கப்பட்டு ஒரு சிறந்த நெளியை உருவாக்குகிறது, இதன் மூலம் உயவு நிலைமைகளை மேம்படுத்துகிறது.

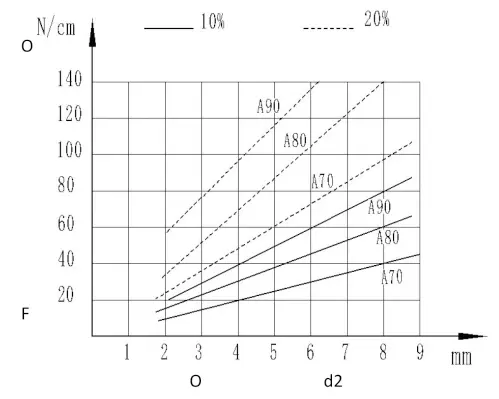

7. நிறுவல் சுருக்க சக்தி
நிறுவலின் போது, சுருக்க சக்தி ஆரம்ப சுருக்கத்தின் அளவு மற்றும் பொருளின் கடினத்தன்மையுடன் தொடர்புடையது. அலகு சுருக்க விசை மற்றும் முத்திரை சுற்றளவு சென்டிமீட்டருக்கு குறுக்கு வெட்டு விட்டம் ஆகியவற்றுக்கு இடையேயான உறவை படம் காட்டுகிறது, இது O- வளையத்தை நிறுவும் போது சுருக்க விசையின் அளவை மதிப்பிட பயன்படுகிறது.

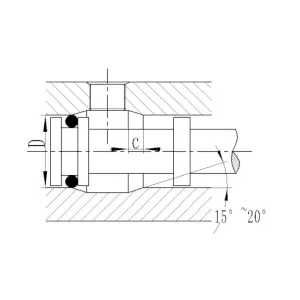

உள்ளூர் கட்டமைப்பு வடிவமைப்பு
O-வளையம் நிறுவலின் போது அழுத்தப்படும் என்பதால், கடுமையான சேதத்தைத் தவிர்ப்பதற்காக, துளை முனை அல்லது தண்டு முனை 15°~20° சேம்பரில் செயலாக்கப்பட வேண்டும், மேலும் விளிம்புகள் வட்டமாக்கப்பட்டு பர்ர்களை அகற்ற வேண்டும். நிறுவலின் போது O-வளையம் குறுக்குவெட்டுத் துளை வழியாகச் செல்ல வேண்டுமானால், மாற்றத் துளையும் சேம்ஃபர் அல்லது வட்டமாக இருக்க வேண்டும்.

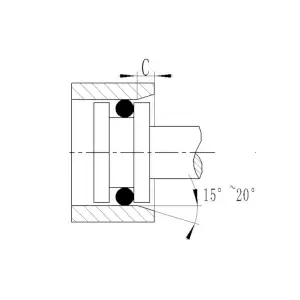

துளை அறை

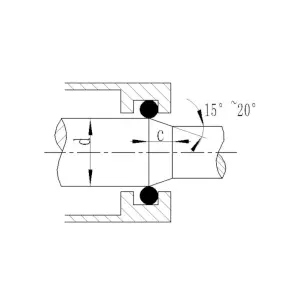

தண்டு அறை
மாறுதல் துளைகளின் சேம்ஃபரிங் / ரவுண்டிங்
அட்டவணை 1-10 குறைந்தபட்ச அறை நீளம் Cநிமிடம்
| பிரிவு விட்டம் W | ≤1.78, 1.80 | ≤2.62, 2.65 | ≤3.53, 3.55 | ≤5.30, 5.33 | ≤7.00 | >8.40 | |
| குறைந்தபட்ச அறை நீளம் Cநிமிடம் | 15° | 2.5 | 3.0 | 3.5 | 4.0 | 5.0 | 6.0 |
|
|
20° | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 |
சேம்ஃபர் மேற்பரப்பு கடினத்தன்மை: Rz≤4.0μm Ra≤0.8μm
வடிவம் மற்றும் மேற்பரப்பு குறைபாடுகளின் அனுமதிக்கப்பட்ட விலகல்கள்
O-வளையங்களின் வடிவங்கள் மற்றும் மேற்பரப்பு குறைபாடுகளை இரண்டு வகைகளாக வகைப்படுத்துகிறோம்: N மற்றும் S.
(1) N: உயர்தரத் தேவைகள் மற்றும் தினசரி பயன்பாடுகளை முழுமையாகப் பூர்த்தி செய்யும் எங்கள் நிலையான தரத்தைக் குறிக்கிறது.
(2) எஸ்: வடிவம் மற்றும் மேற்பரப்பு குறைபாடுகளுக்கான மிக அதிக தேவைகள் கொண்ட சந்தர்ப்பங்களுக்கு ஏற்றது, பொதுவாக பெரிய உற்பத்தி மற்றும் அதிக செலவு தேவைப்படுகிறது.

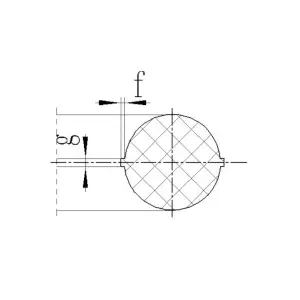

அச்சு தவறான அமைப்பு டி

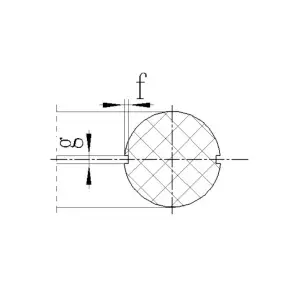

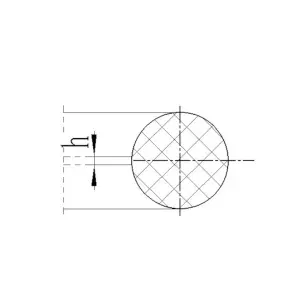

மோல்ட் பிளவு ஃபிளாஷ் h
அச்சு பிளவு சுருக்கம்
அதிகப்படியான டிரிம்மிங்

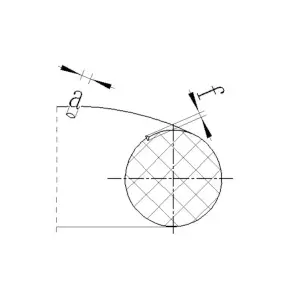

ஓட்டக் குறிகள்

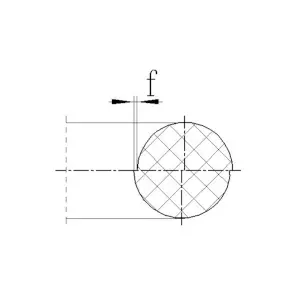

மற்ற குறைபாடுகள்
| அட்டவணை 1-8 ஓ-மோதிர வடிவம் மற்றும் மேற்பரப்பு குறைபாடுகள் | ||||
| குறைபாடுகள் | வகை | பிரிவு W இன் அனுமதிக்கப்பட்ட விலகல் | ||
| ≤2.65 | >2.65 | |||
| பிழை மாடுலஸ் | அகலம் h | N | 0.06 | 0.12 |
| ஃபிளாஷ் தொகை | அகலம் h | S | 0.05 | 0.09 |
| பிரித்தல் சுருக்கம் | அகலம் h | N | 0.1 ·W | 0.1 ·W |
| அகலம் h | 0.05 | 0.09 | ||
| அகலம் h | S | 0.05 ·W | 0.05 ·W | |
| அகலம் h | 0.05 | 0.09 | ||
| அதிகப்படியான டிரிம்மிங் அகலம் (அதிகப்படியான டிரிம்மிங் அனுமதிக்கப்படுகிறது, ஆனால் அது குறுக்கு பிரிவின் விலகல் வரம்பிற்குள் இருக்க வேண்டும் மற்றும் மேற்பரப்பு மென்மையாக இருக்க வேண்டும்) | அகலம் h | N | 0.4 | 1.2 |
| அகலம் h | S | 0.4 | 0.7 | |

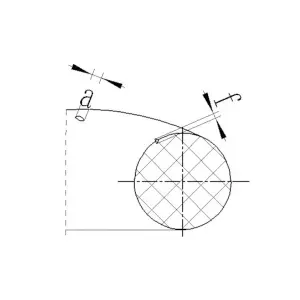

| ஓட்டக் குறிகள் (சுற்றளவு திசை) | தடிமன் ஏ | N | 0.1 · ஐடி | 0.1 · ஐடி |
| ஆழம் f | 0.03 | 0.06 | ||
| தடிமன் ஏ | S | 0.05 · ஐடி | 0.05 · ஐடி | |
| ஆழம் f | 0.03 | 0.06 | ||
| மற்ற குறைபாடுகள் | தடிமன் ஏ | N | 0.3 ·W | 0.3 ·W |
| ஆழம் f | 0.05 | 0.09 | ||
| தடிமன் ஏ | S | 0.1 ·W | 0.1 ·W | |
| ஆழம் f | 0.03 | 0.06 | ||
| மேற்பரப்பு கடினத்தன்மை | μm | N | 10 | 16 |
| μm | S | 5 | 6 | |
| சத்தம் | / | N | அனுமதி | |
| / | S | அனுமதி | ||
சேமிப்பக வழிகாட்டி
நீண்ட கால சேமிப்பினால் ஏற்படும் O-வளையங்களின் இயற்பியல் மற்றும் வேதியியல் பண்புகளைத் தவிர்ப்பதற்காக, நீண்ட கால சேமிப்பின் போது O-வளையங்கள் பாதிக்கப்படாமல் இருப்பதை உறுதி செய்ய நியாயமான சேமிப்பு சூழல் அவசியம்.
சேமிப்பின் போது, பின்வரும் புள்ளிகளைக் கவனிக்க வேண்டும்:
(1) சேமிப்பு சூழல் உலர்ந்ததாகவும், தூசி இல்லாததாகவும், நன்கு காற்றோட்டமாகவும் இருக்க வேண்டும்;
(2) வெப்பநிலை +15℃க்கு மேல் இருக்க வேண்டும் ஆனால் +20℃க்கு மேல் இருக்கக்கூடாது;
(3) முடிந்தவரை வெற்று பேக்கேஜிங் பைகளில் சேமித்து, ஓ-ரிங் பொருளை சேதப்படுத்தும் பொருட்களை தவிர்க்கவும்;
(4) சேமிப்பு சூழலில் நேரடி சூரிய ஒளியை தவிர்க்கவும் மற்றும் புற ஊதா ஒளி மூலங்களிலிருந்து விலகி இருக்கவும்;
(5) சேமிக்கும் போது, ஓ-மோதிரங்கள் அழுத்தமில்லாத நிலையில் இருக்க வேண்டும், அதாவது நீட்டப்படாமல், சுருக்கப்படாமல், சிதைக்கப்படாமல் இருக்க வேண்டும்:
(6) உலோக பாகங்களில் சரம் கட்டுவது அல்லது தொங்குவது தடைசெய்யப்பட்டுள்ளது.
