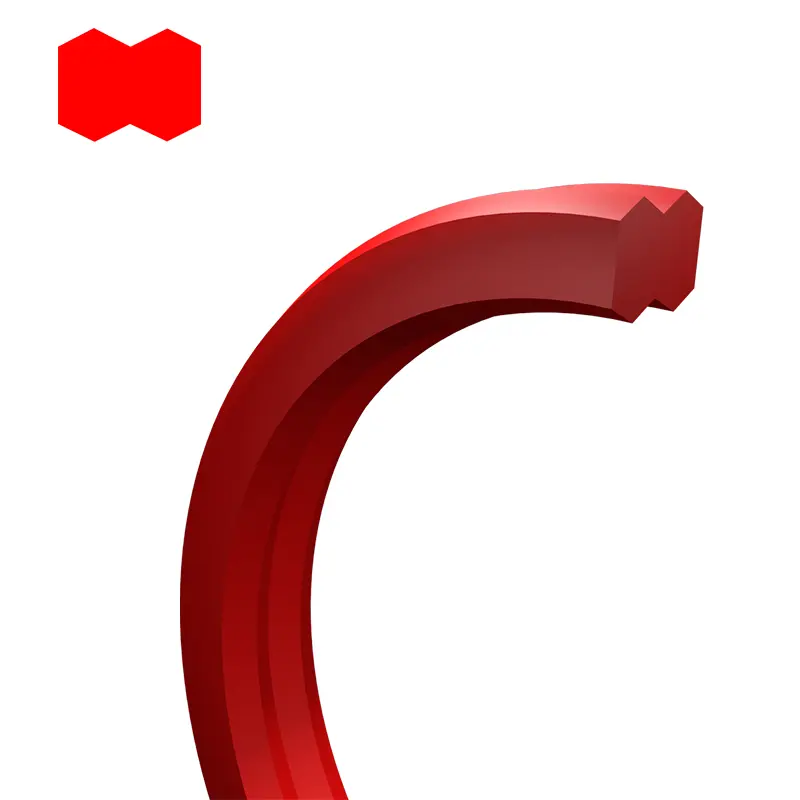

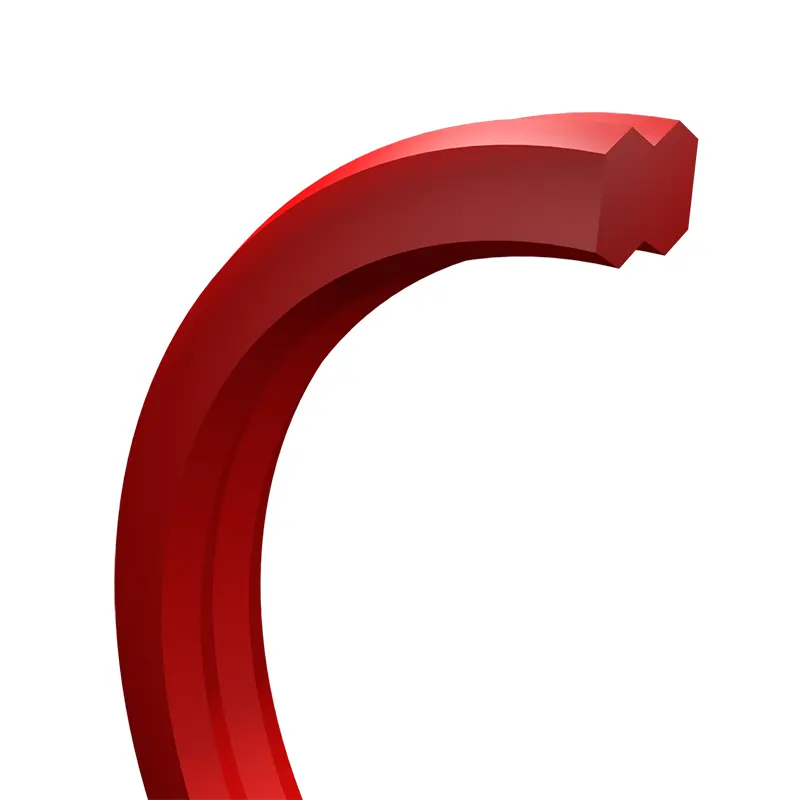

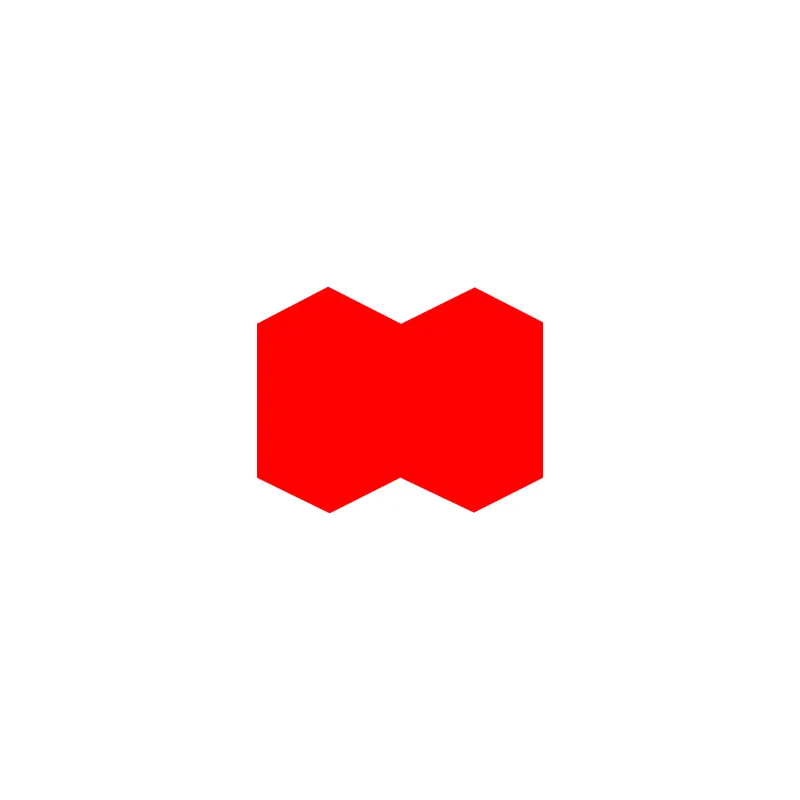

தற்போதைய ஹைட்ராலிக் சிலிண்டர் வடிவமைப்பில், ஓ-மோதிரங்கள் அல்லது ஓ-ரிங் + தக்கவைக்கும் வளைய சேர்க்கை முக்கியமாக நிலையான முத்திரைகளாகப் பயன்படுத்தப்படுகிறது. இருப்பினும், இந்த சீல் தீர்வு சட்டசபையின் போது சில அபாயங்களைக் கொண்டுள்ளது, ஏனெனில் ஓ-மோதிரம் முறுக்கப்பட்டிருக்கலாம் மற்றும் தக்கவைக்கும் வளையத்தின் நிலை உகந்ததாக இருக்காது. இந்த தீர்வு அழுத்தம் துடிப்பு மற்றும் அழுக்கு ஊடுருவல் ஆகியவற்றில் ஏற்படும் குறைபாடுகளையும் காட்டுகிறது. இந்த வழக்கில், டம்பல் வடிவ சீல் வளையத்தை ஒரு அசல் நிலையான ஹைட்ராலிக் முத்திரையாக ஒரு சிறந்த மாற்றாக பயன்படுத்தலாம்.
தயாரிப்பு அம்சங்கள் மற்றும் பயன்பாடுகள்:
தொழில்நுட்ப தரவு
அழுத்தம்: 50 எம்பா வரை.
வெப்பநிலை: -35 ℃ ...+110.
பொருள்: பாலியூரிதீன்.
நிறுவல் தேவைகள்
(1) பள்ளம் ஆழத்தின் மதிப்புக்கு ஏற்ப நிறுவல் சேம்பர் சி தேர்ந்தெடுக்கப்படுகிறது w (மிமீ)
W <3; சி .3.
W> 3; சி ≥5.
(2) மேற்பரப்பு பூச்சு
| முத்திரை வகை | மேற்பரப்பு | ஆர்.ஏ. | Rz | Rmax |
| ரேடியல் முத்திரை | இனச்சேர்க்கை மேற்பரப்புகள் (துளை, பிஸ்டன், தண்டு) | ≤1.6 | ≤6.3 | ≤10 |
| பள்ளம் கீழே | ≤3.2 | ≤6.3 | 616 | |
| பள்ளம் பக்க | ≤3.2 | ≤6.3 | 616 |
(3) டம்பல் வடிவ சீல் வளையத்திற்கு பின்வரும் சோதனை நிலைமைகளின் கீழ் கசிவு இல்லை மற்றும் வெளியேற்றத்திற்கு மிகவும் எதிர்க்கிறது.
|
|
உயர் மின்னழுத்த சோதனை | அழுத்தம் துடிப்பு சோதனை |
| அழுத்தம் ப | 40/52MPA | 30 எம்பா |
| வெப்பநிலை t | 100 ℃/80 | 60 ℃ அதிகபட்ச எரிபொருள் தொட்டி வெப்பநிலை |
| நடுத்தர | ஹைட்ராலிக் ஆயில் எச்.எல்.பி 46 | ஹைட்ராலிக் ஆயில் எச்.எல்.பி 46 |
| சோதனை நிலைமைகளின் கீழ் | 72 எச் | 500000 அழுத்தம் துடிப்பு |
(4) உகந்த சீல் இடைவெளி:
சிலிண்டர் போர் - எச் 8
வழிகாட்டி ஸ்லீவ் - ஜி 6
முத்திரை வெளியேற்றத்திற்கு மிகவும் எதிர்ப்புத் தெரிவிப்பதால், 0.2 மிமீ ஒரு ரேடியல் சீல் இடைவெளியை அடைய முடியும்.
குறைந்த வெப்பநிலை பயன்பாட்டில், வழிகாட்டி ஸ்லீவிலிருந்து சிலிண்டர் துளை மற்றும் பிஸ்டன் தடி வரையிலான விலகல்களைத் தவிர்க்க வேண்டும்.

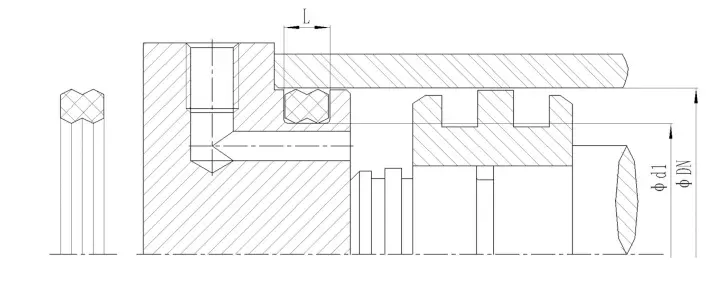

நிறுவல் பரிந்துரைகள்
நன்மை
ஓ-மோதிரங்கள் அல்லது ஓ-ரிங் + தக்கவைக்கும் மோதிர சேர்க்கைகளுடன் ஒப்பிடும்போது, டம்பல் முத்திரைகள் பின்வரும் நன்மைகளைக் கொண்டுள்ளன:
(1) முறுக்குவதற்கு மிகவும் எதிர்ப்பு
(2) நிறுவ எளிதானது
(3) நீண்ட சேவை வாழ்க்கை
(4) உயர் அழுத்த எதிர்ப்பு
பயன்பாடு
டம்பல் முத்திரைகள் பொதுவாக ஹைட்ராலிக் சிலிண்டர்களில் பயன்படுத்தப்படுகின்றன:
(1) ஃபோர்க்லிஃப்ட்ஸ்
(2) கட்டுமான இயந்திர ஹைட்ராலிக்ஸ்
(3) தொழில்துறை ஹைட்ராலிக்ஸ்
(4) இயந்திர கருவிகள்
(5) ஊசி மருந்து வடிவமைத்தல் இயந்திரங்கள்
(6) ஹைட்ராலிக் அச்சகங்கள்
(7) கார்ட்ரிட்ஜ் வால்வுகள்
