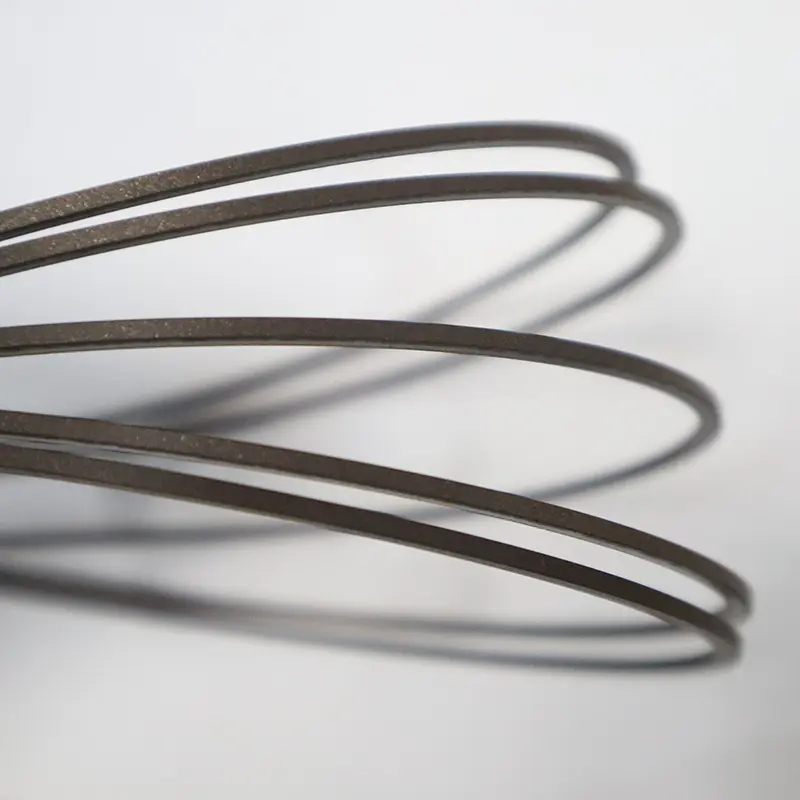

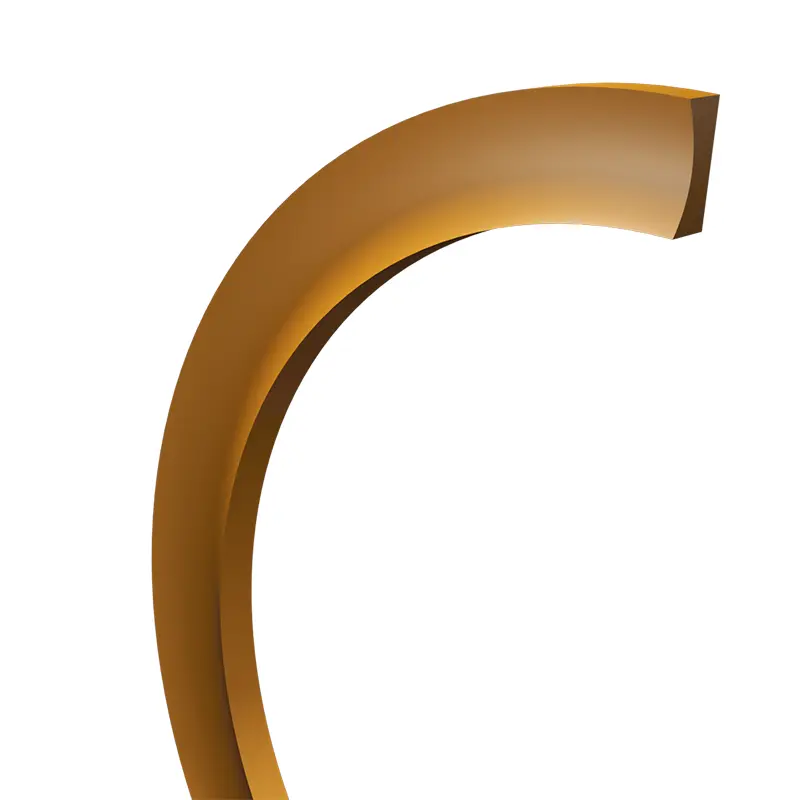

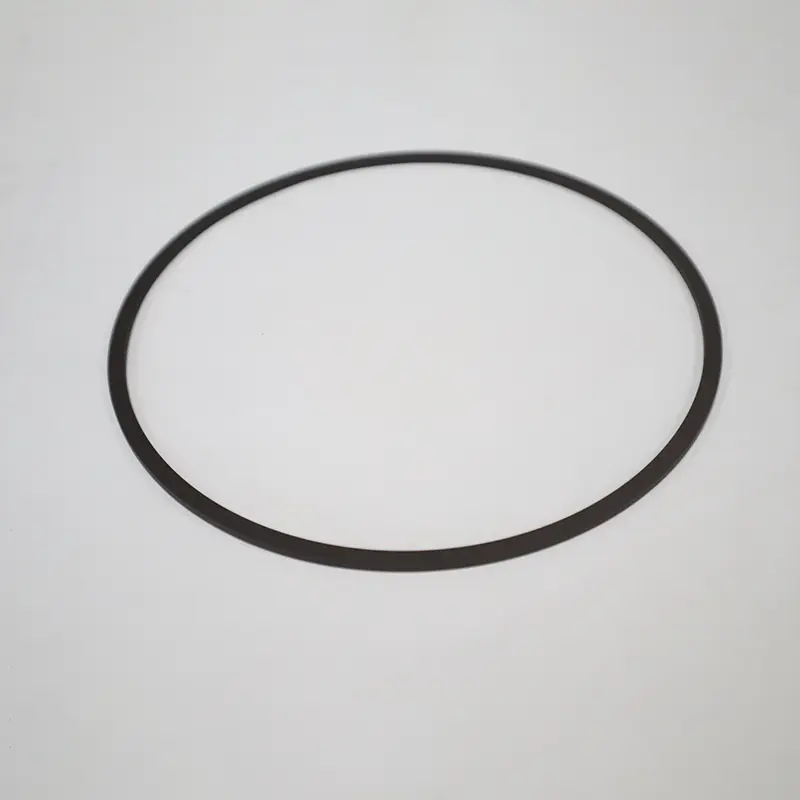

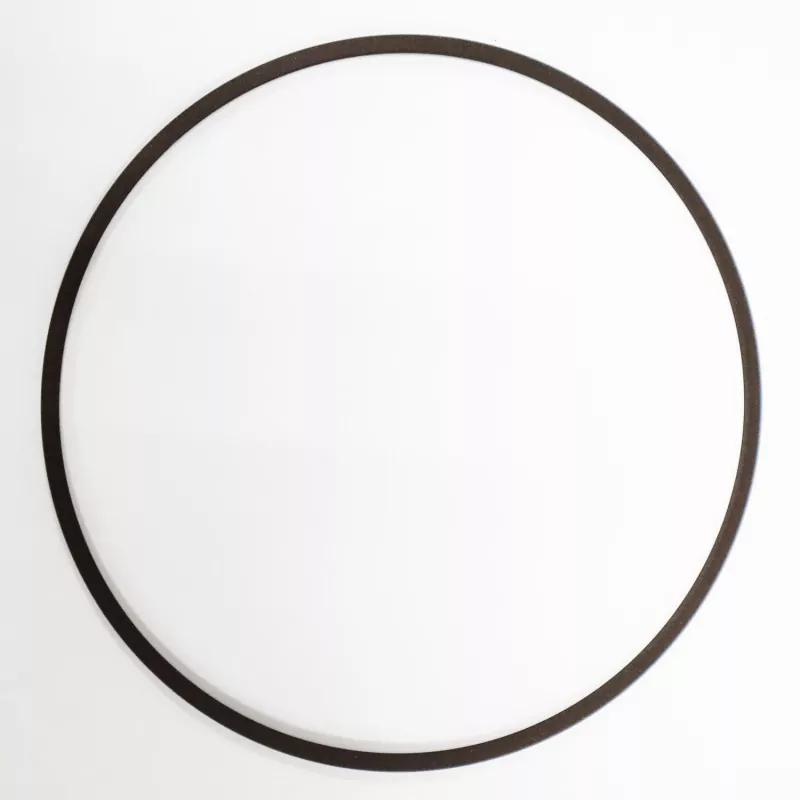

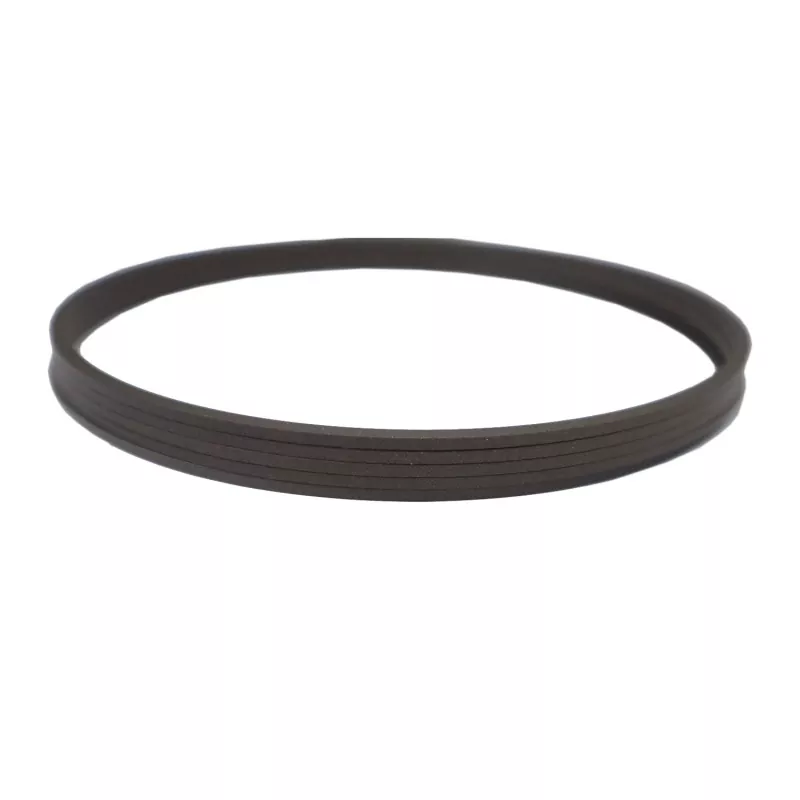

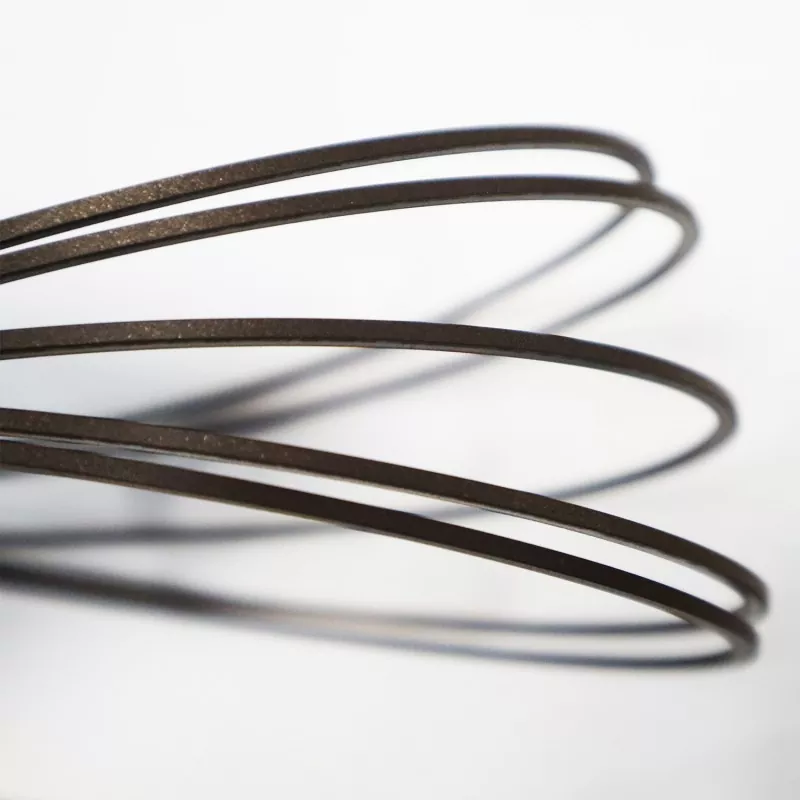

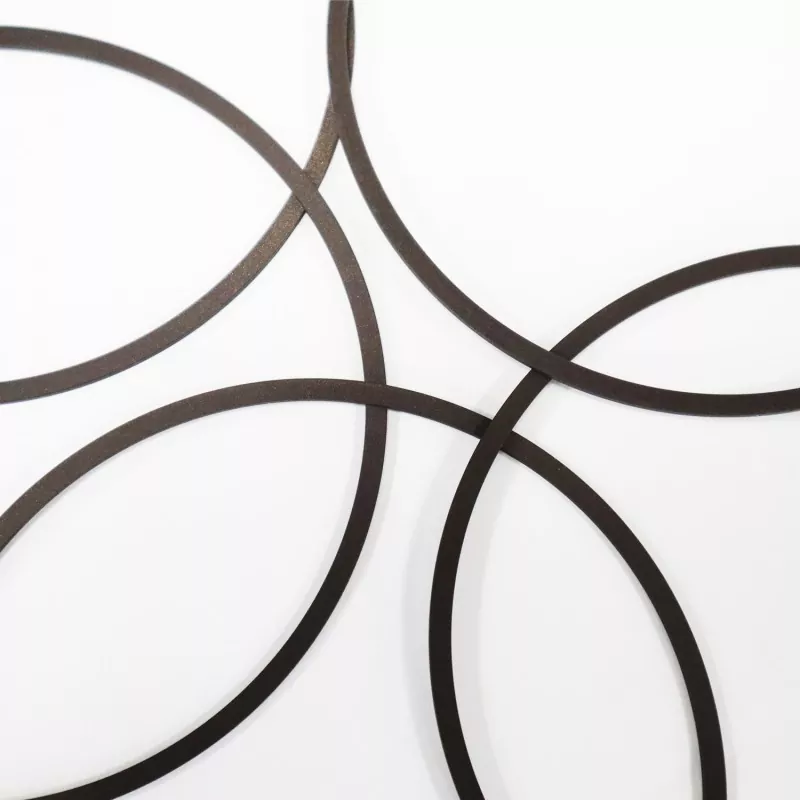

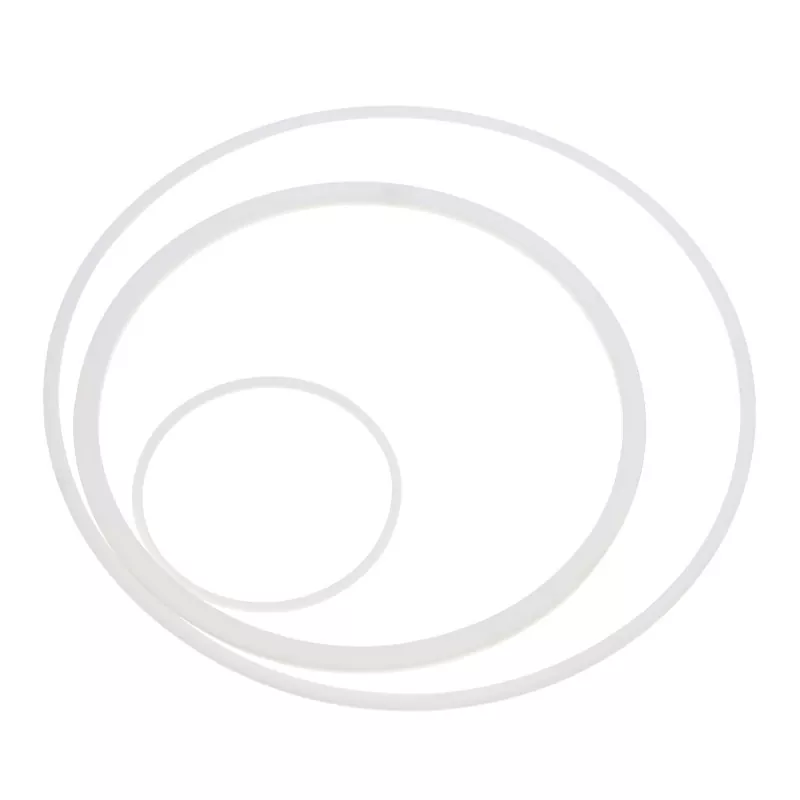

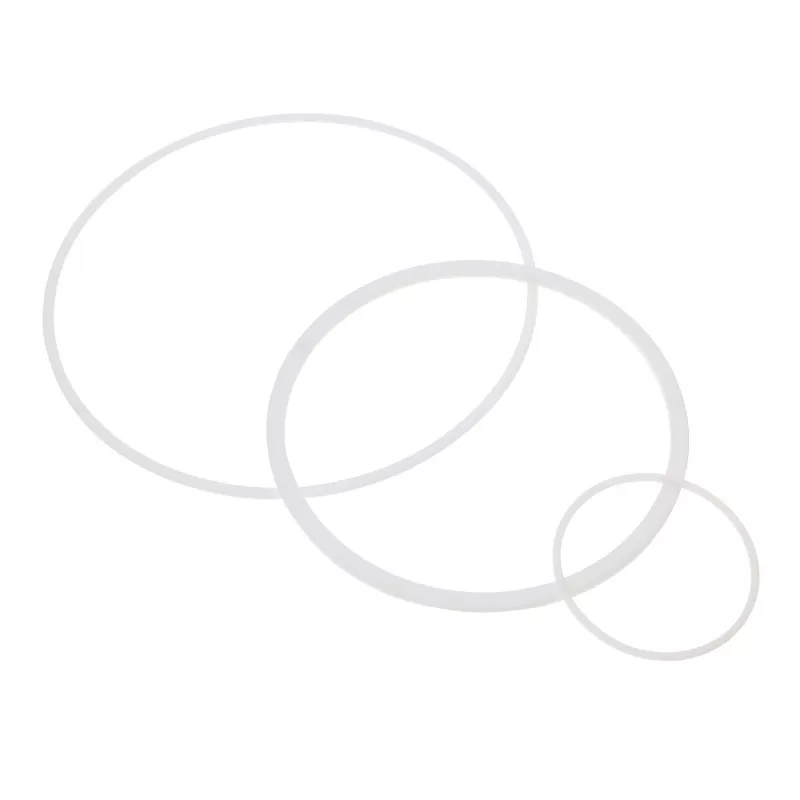

தக்கவைக்கும் மோதிரம்

அழுத்தத்தின் செயல்பாட்டின் கீழ் குறைந்த அழுத்தப் பக்கத்தில் உள்ள இடைவெளியில் சீல் வளையம் பிழியப்படுவதைத் தடுக்க, தக்கவைக்கும் வளையம் O- வளையம் அல்லது நட்சத்திர வளையத்துடன் இணைந்து பயன்படுத்தப்படுகிறது. அழுத்தம் தொடர்ந்து அதிகரித்து வருவதால், சீல் வளையம் "வெளியேற்றம்" மூலம் சேதமடைந்து இறுதியில் சீல் செய்யத் தவறிவிடுகிறது. தக்கவைக்கும் வளையம் பயன்படுத்தப்பட்டால், சீல் வளையத்தின் "வெளியேற்றம்" தடுக்கப்படலாம். எனவே, தக்கவைக்கும் வளையம் சீல் வளையத்திற்கு ஒரு துணை. இது ஒரு முத்திரை அல்ல, ஆனால் அது சீல் வளையத்தின் வேலை அழுத்த வரம்பை அதிகரிக்கிறது.

தக்கவைக்கும் வளையம் O-வளையத்துடன் இணைந்து "வெளியேற்றப்படுவதை" தடுக்கவும், O-வளையத்தை திறம்பட பாதுகாக்கவும், அதன் சேவை ஆயுளை அதிகரிக்கவும், மேலும் ஒரு பெரிய சீல் இடைவெளியை அனுமதிக்கவும், அதன் மூலம் செயலாக்க செலவுகளை குறைக்கவும் பயன்படுத்தப்படுகிறது.

தயாரிப்பு அம்சங்கள் மற்றும் பயன்பாடுகள்:

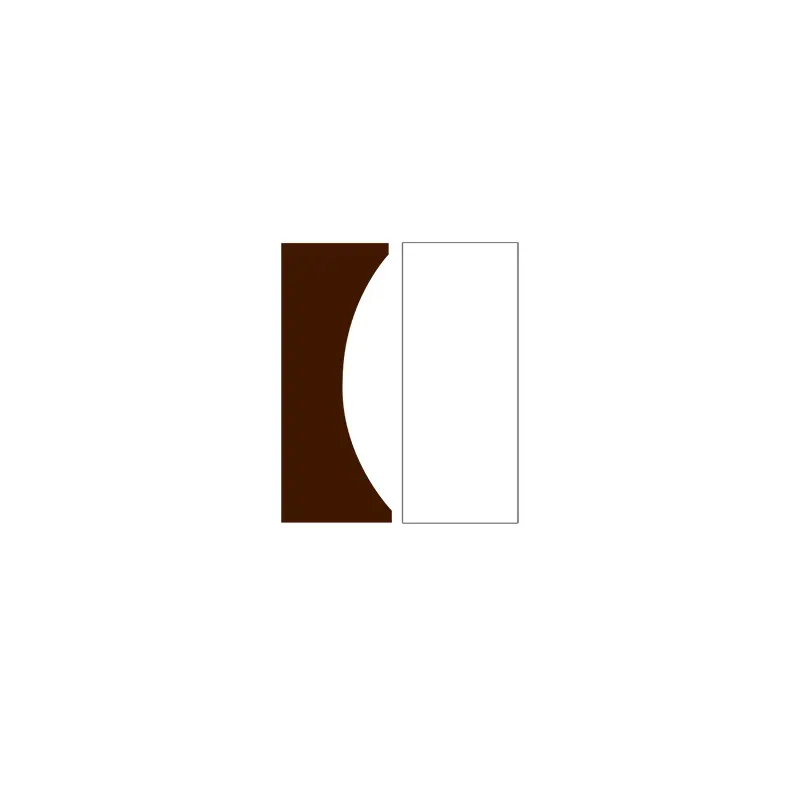

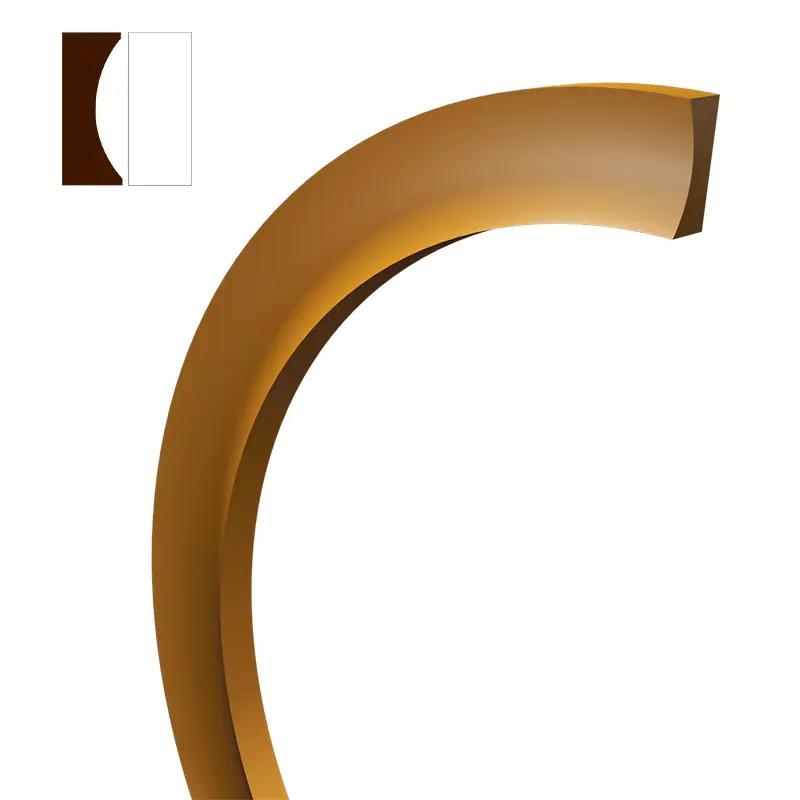

வளைய வடிவம் மற்றும் கட்டமைப்பு வகையைத் தக்கவைத்தல்

தொழில்நுட்ப தரவு

வேலை அழுத்தம்: நிலையான முத்திரை சுமார் 200Mpa ஐ அடையலாம் (தக்க வளையத்தின் பொருள் மற்றும் முத்திரை வகையைப் பொறுத்து), பரஸ்பர முத்திரை சுமார் 40Mpa ஐ எட்டும். ஸ்விங்/மெதுவான வேக சுழற்சி சுமார் 15Mpa ஐ எட்டும்.

வேகம்: பரஸ்பரம் மற்றும் சுழற்சி சுமார் 2m/s (பொருளைப் பொறுத்து) அடையலாம்.

ஒழுங்குமுறை தரநிலைகள்

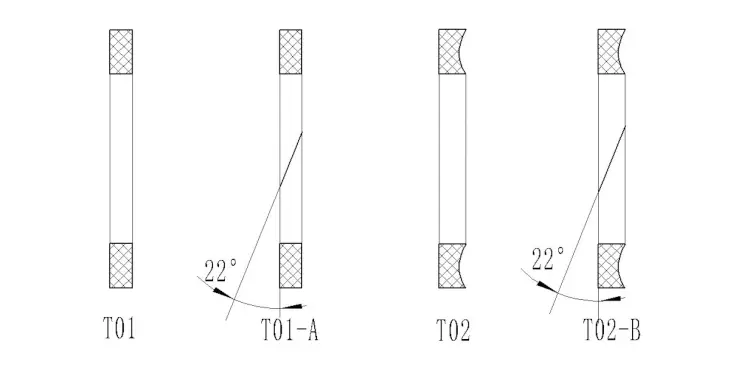

(1) T01 தொடர் தக்கவைக்கும் வளையங்கள் உள் விட்டம் d1, அகலம் W மற்றும் தடிமன் T ஆகியவற்றால் ஆனது.

எடுத்துக்காட்டு: T01-00356  d1: 3.56*W:1.35*T:1.23

(2) T02 தொடர் தக்கவைக்கும் மோதிரங்கள் உள் விட்டம் d1, அகலம் W, மற்றும் தடிமன் A மற்றும் T ஆகியவற்றால் ஆனது.

எடுத்துக்காட்டு: T02-027  d1:33.78*W:1.35*A:1.14*T:1.24
