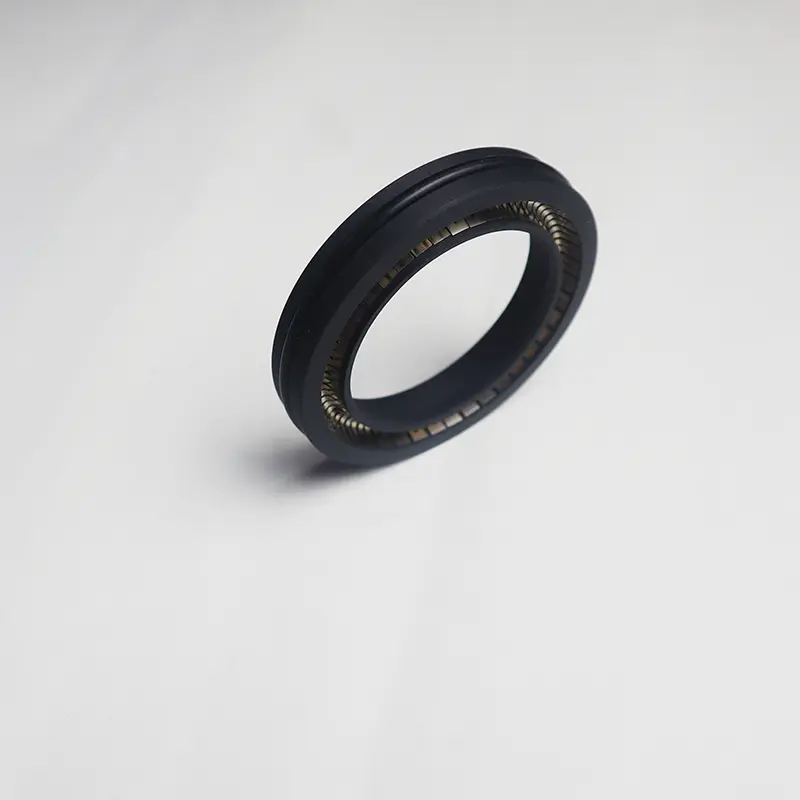

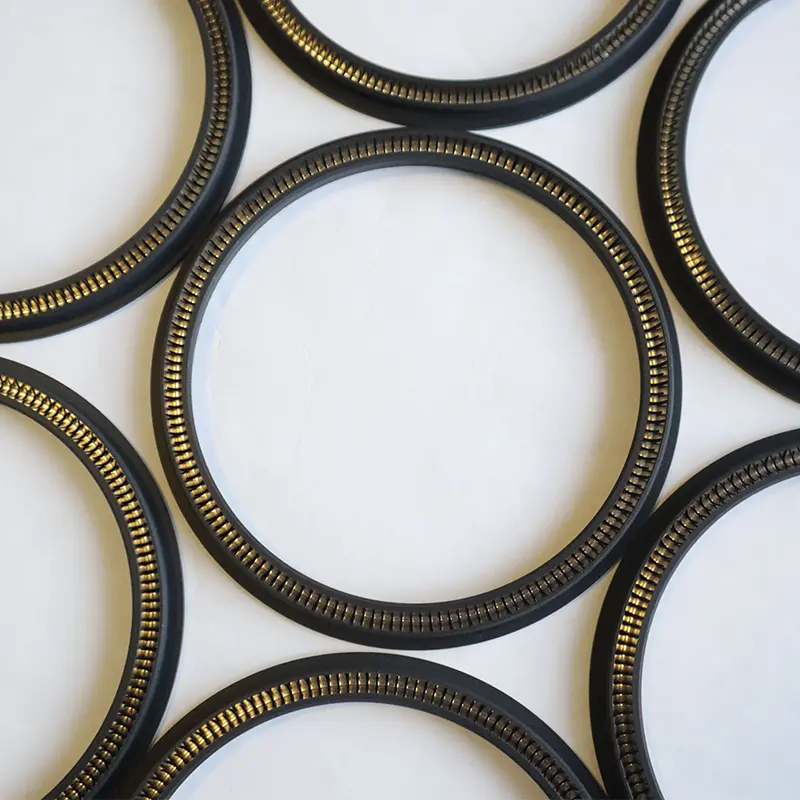

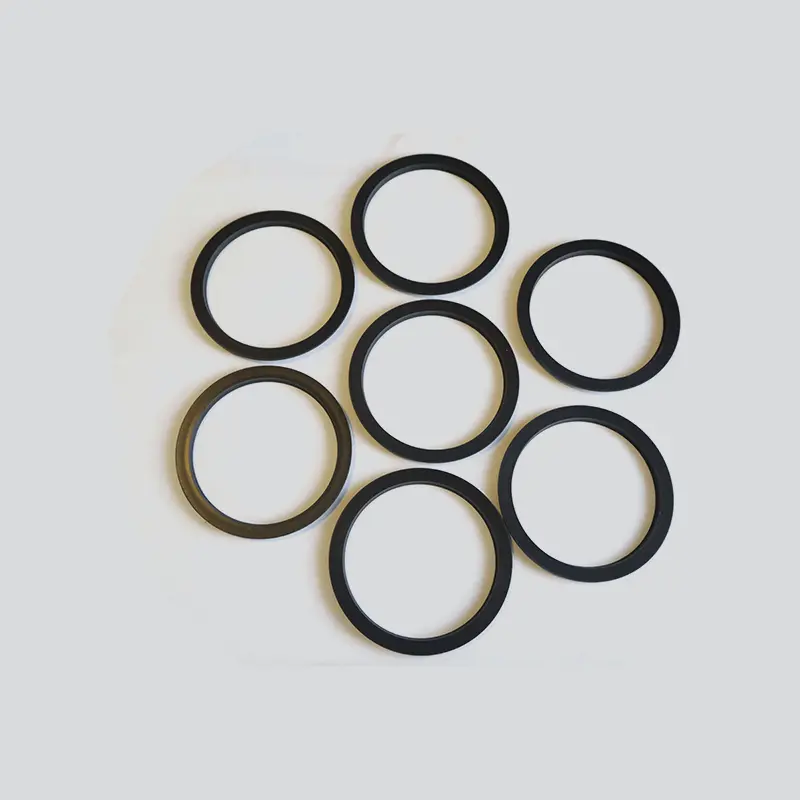

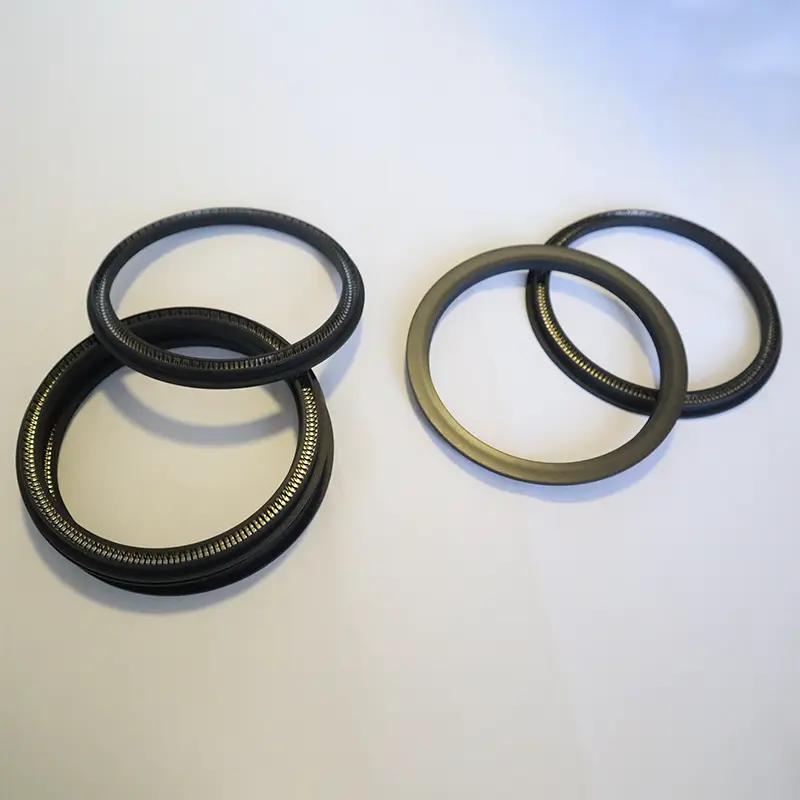

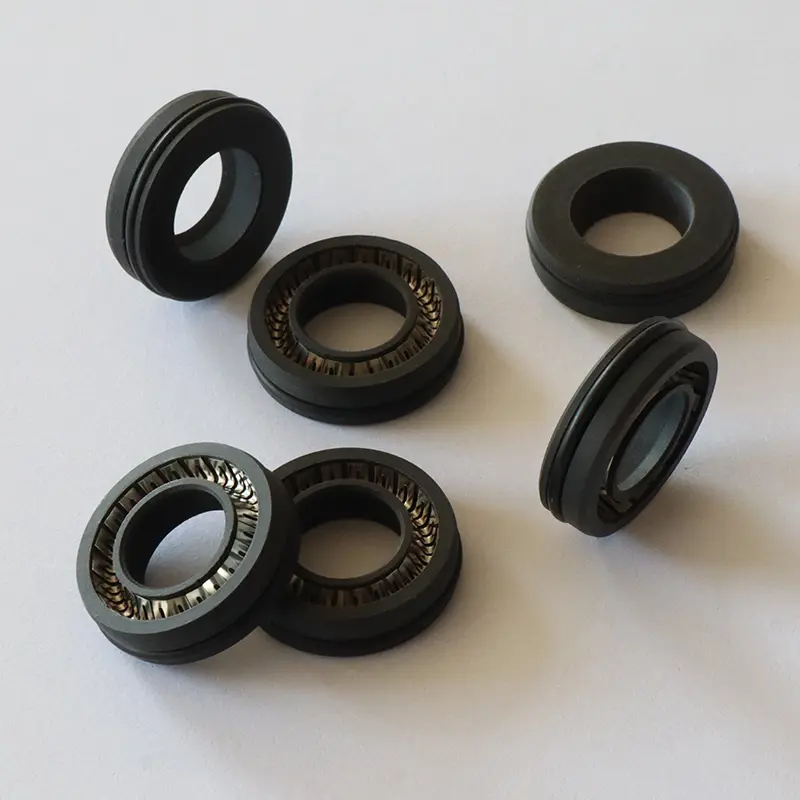

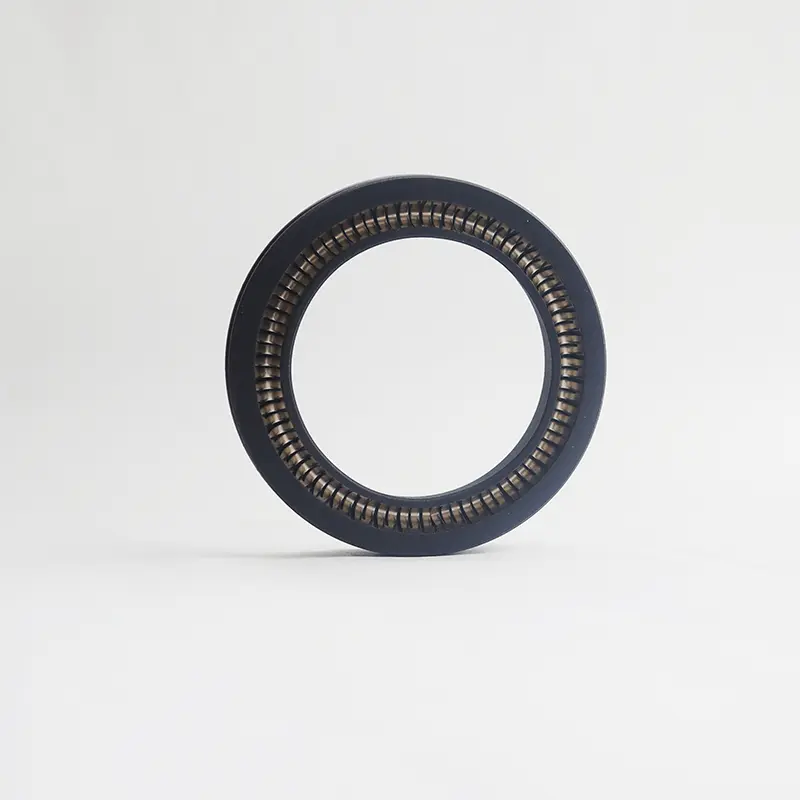

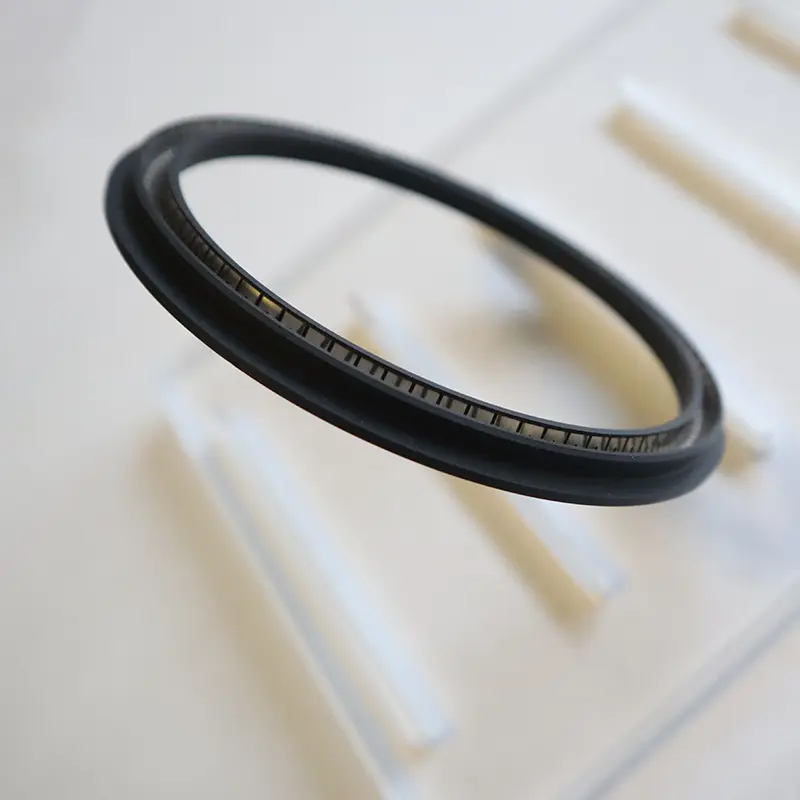

சுழலும் தண்டு வசந்த ஆற்றல் கொண்ட முத்திரை ருச்சென் முத்திரைகள் உருவாக்கிய முத்திரைகளில் ஒன்றாகும். கூடுதலாக, எங்களிடம் வேறு பல வகையான முத்திரைகள் மற்றும் பல்வேறு வகையான சீல் பொருட்கள் உள்ளன. குறிப்பாக, அவர்களுக்கு பெயரிட எங்கள் சொந்த உள் மாதிரி உள்ளது. பின்வரும் இரண்டு மாடல்களை அறிமுகப்படுத்துகிறது, RC2055 மற்றும் RC2056.

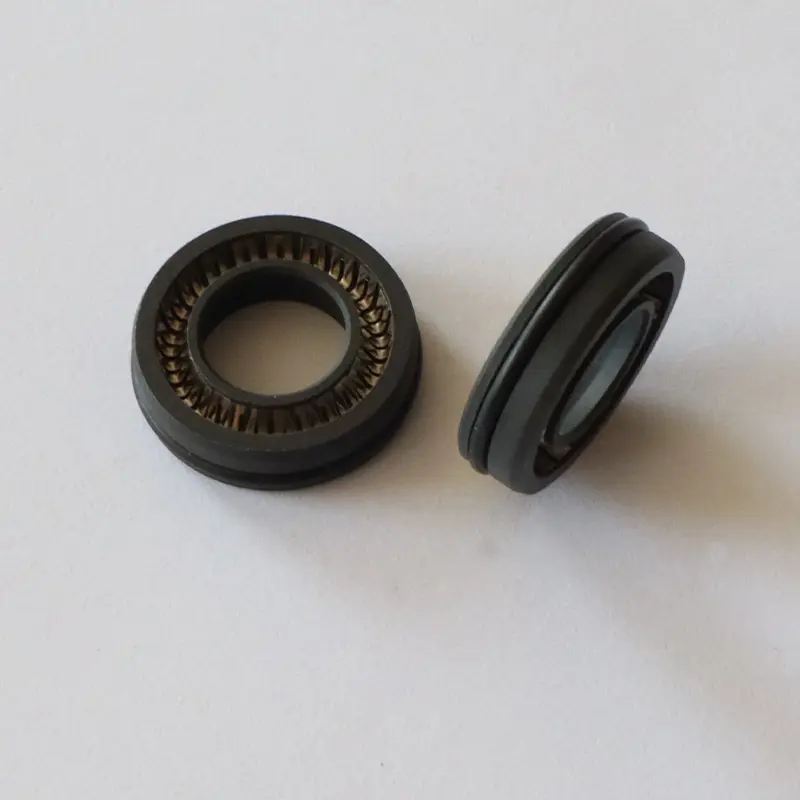

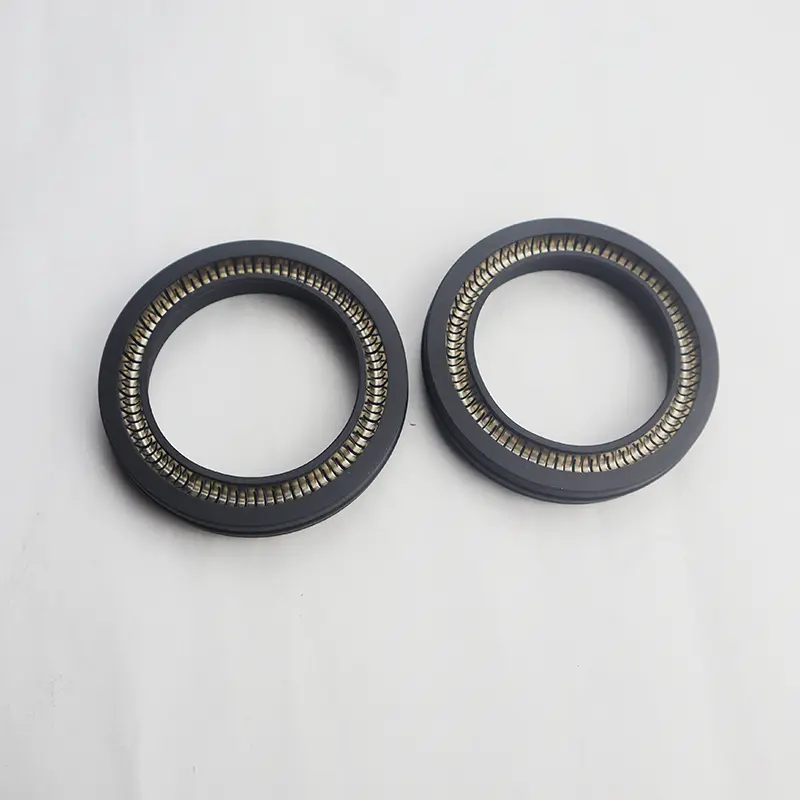

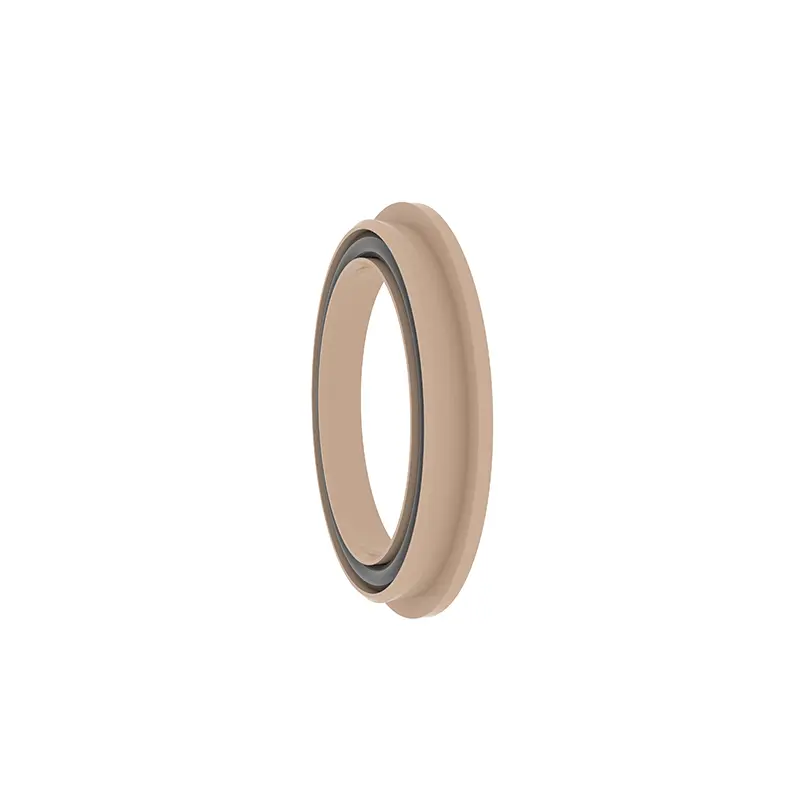

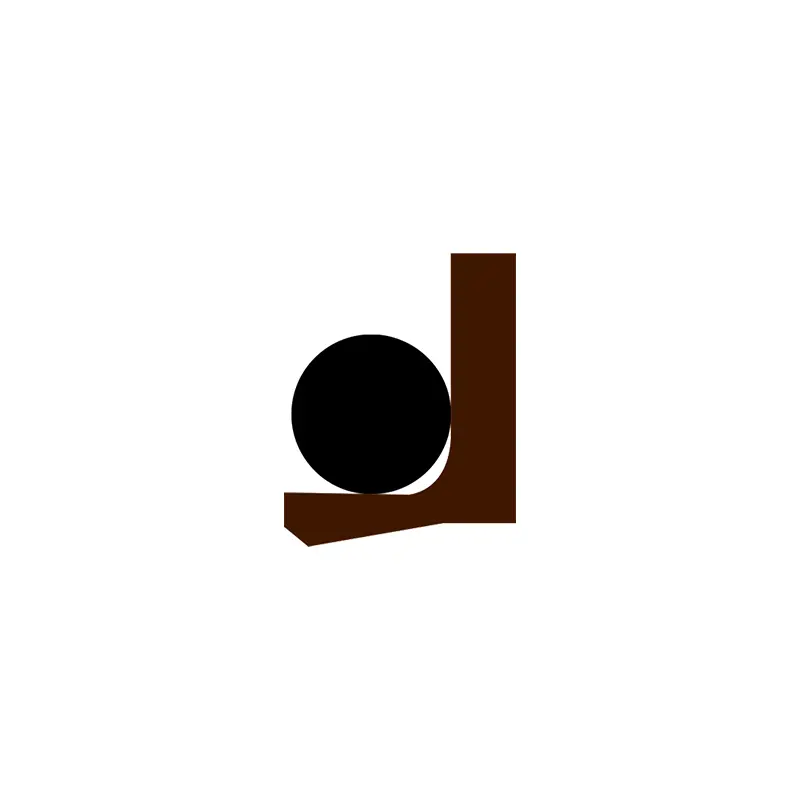

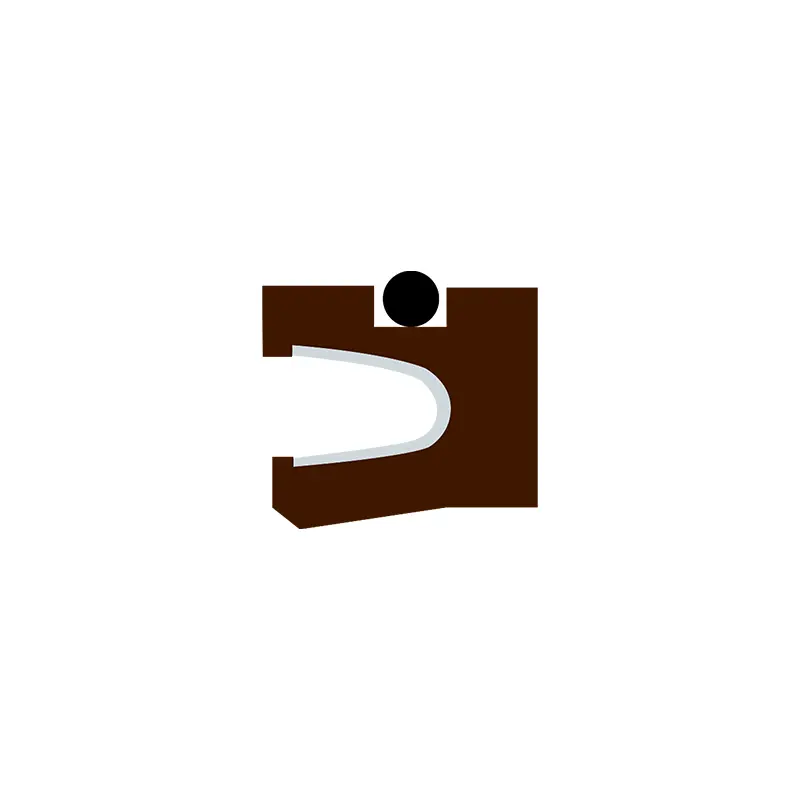

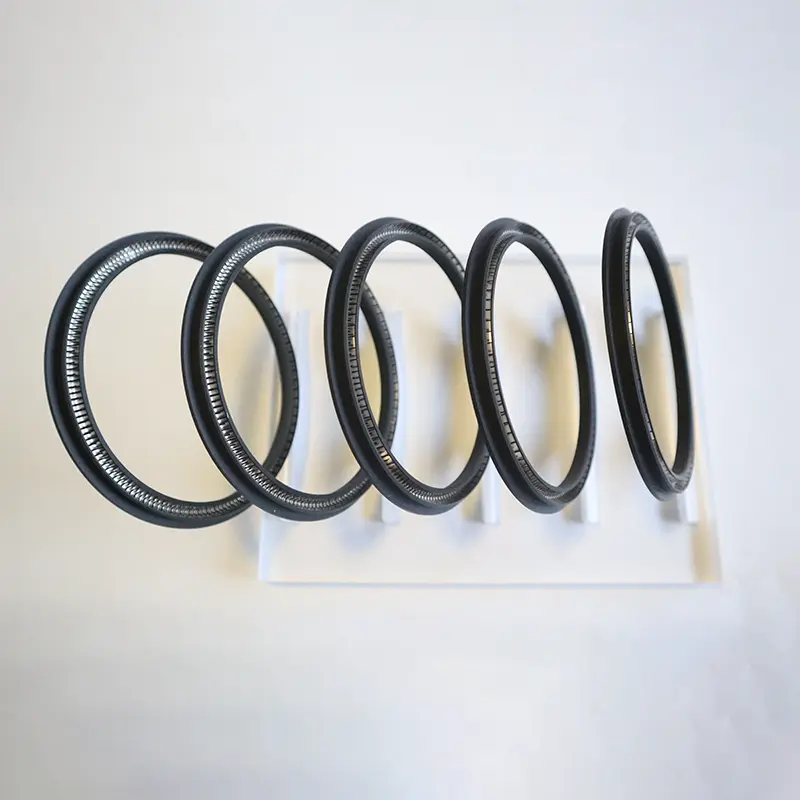

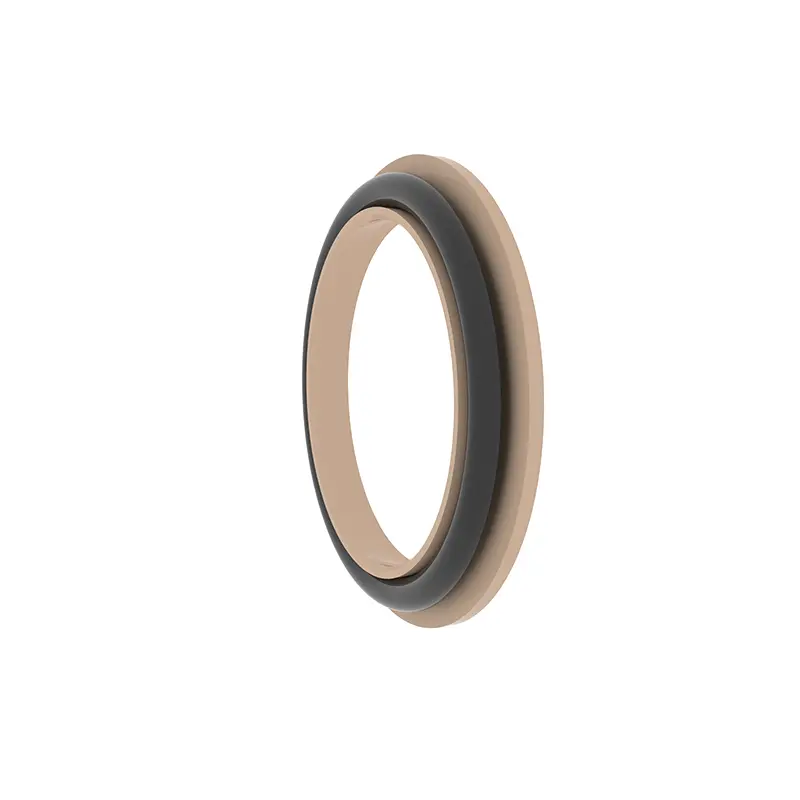

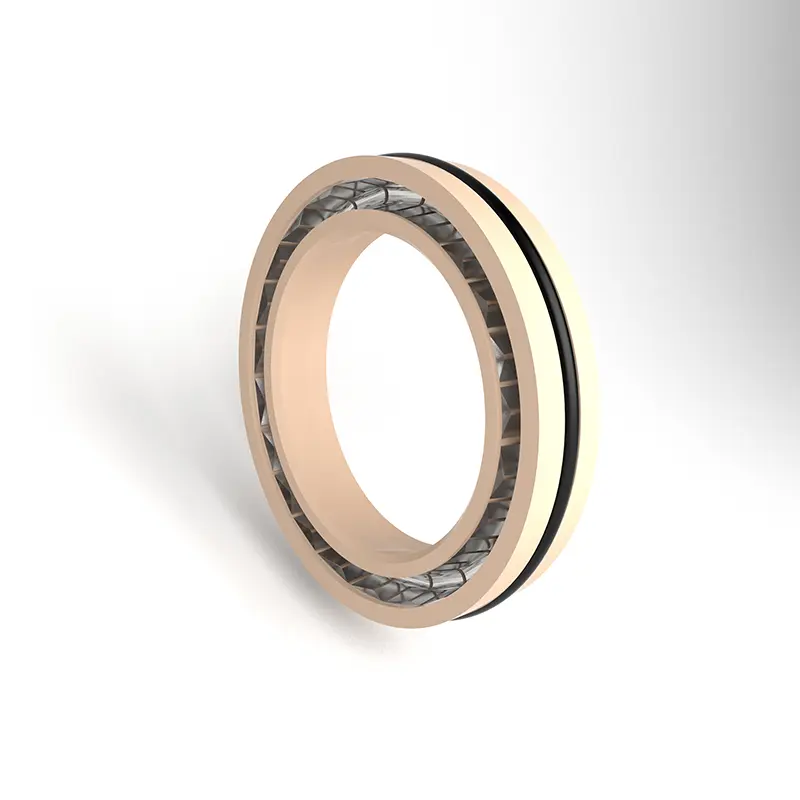

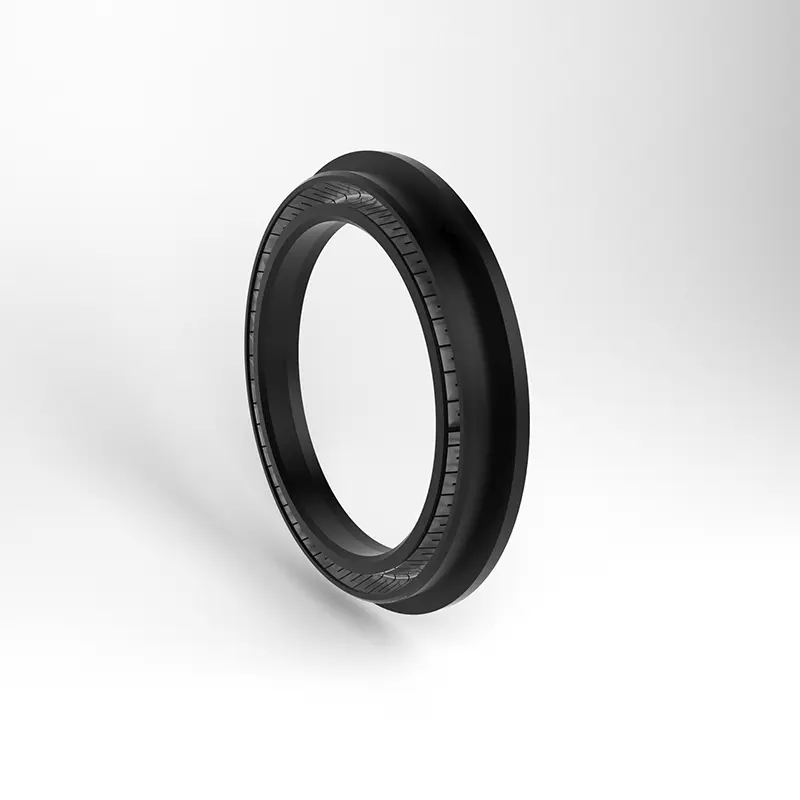

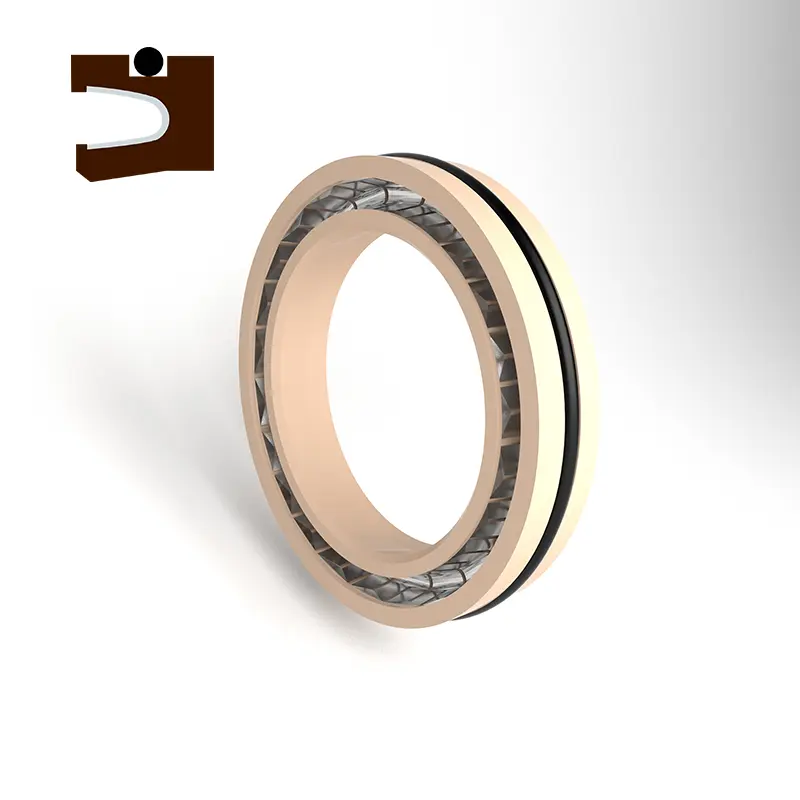

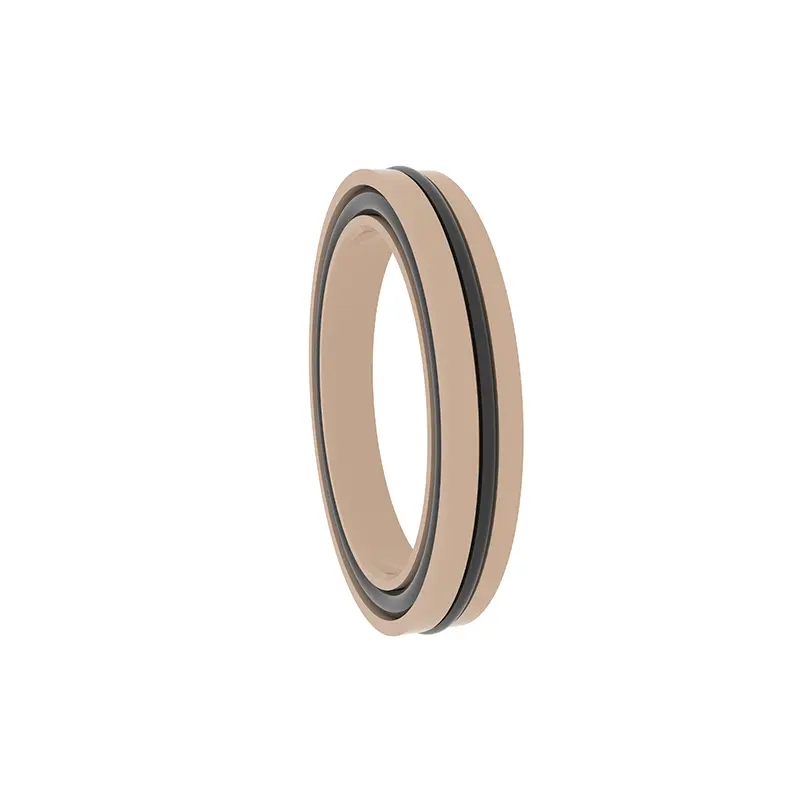

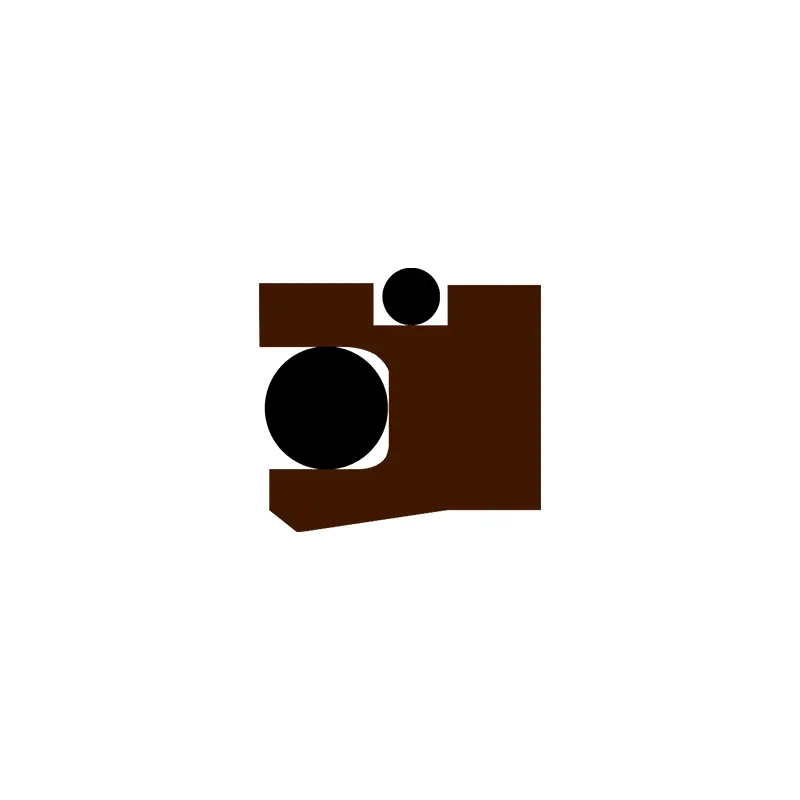

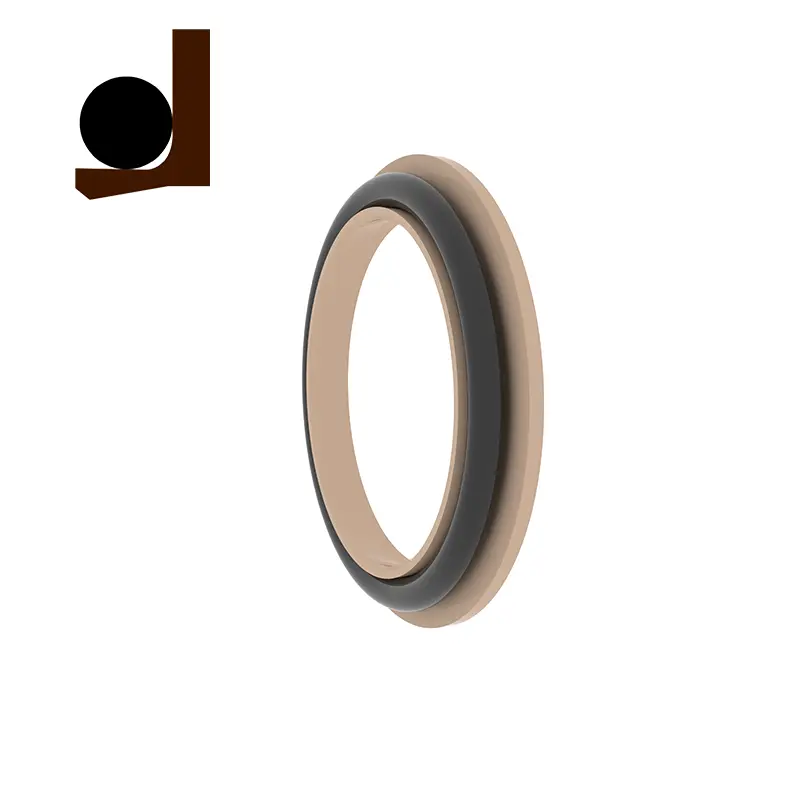

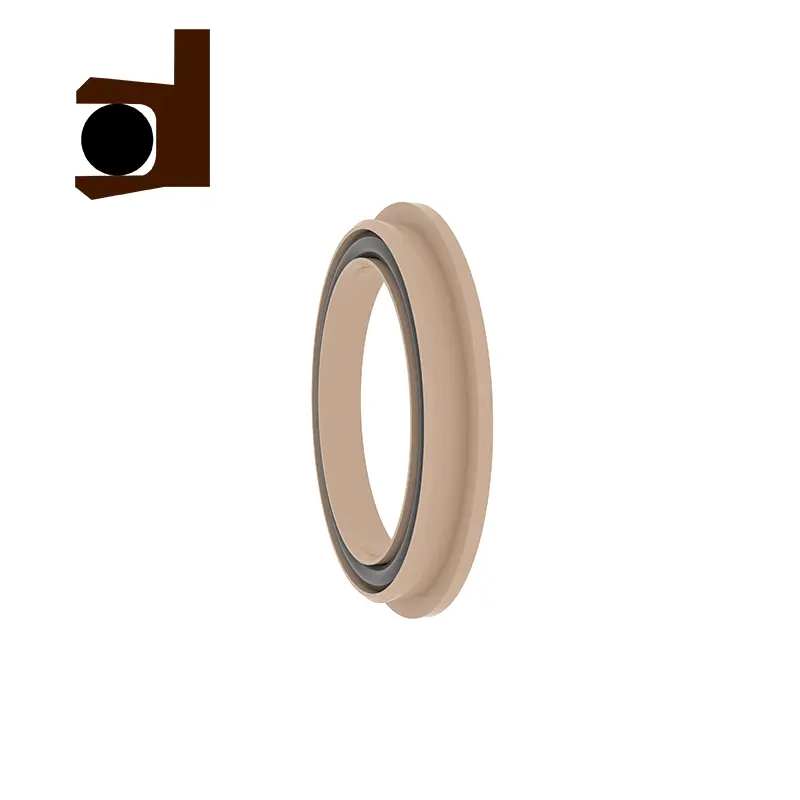

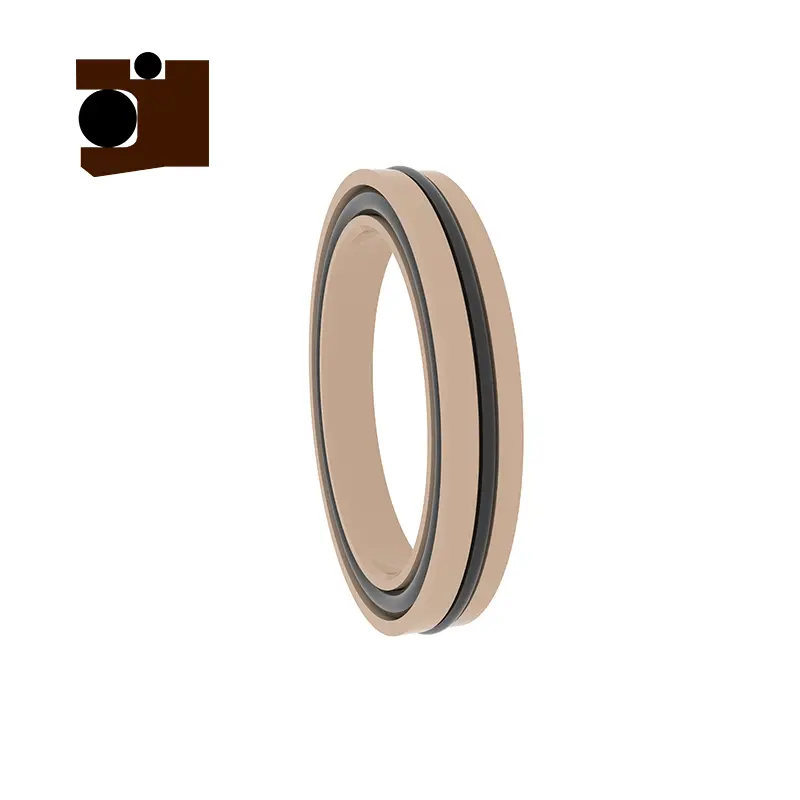

RC2055 மற்றும் RC2056 ஆகியவை ரோட்டரி பான்-சீல்ஸ், RC2055-B என்பது ஒரு ரோட்டரி பல் முத்திரை, RC2056-B என்பது ஒரு ரோட்டரி ஒய்-வடிவ சேர்க்கை முத்திரை, மற்றும் RC2055-C என்பது ரோட்டரி Y- வடிவ சேர்க்கை முத்திரை. ஒரே தொடரில் உள்ள வெவ்வேறு மாதிரிகள் ஒரே பள்ளம் பண்புகளைக் கொண்டுள்ளன மற்றும் அவை ஒன்றோடொன்று மாறக்கூடியவை. சுழலும் தண்டு சுழலும் தண்டு ஆகியவற்றிற்கான வசந்த ஆற்றல் கொண்ட முத்திரையின் முழுத் தொடரும் சுழலும் தண்டுகளுக்கு பயன்படுத்தப்படும் ஒரே திசை அழுத்த உயர் செயல்பாட்டு முத்திரைகளுக்கு ஏற்றது. அவற்றில், RC2055 மற்றும் RC2056 ஆகியவை எஃகு நீரூற்றுகள் மற்றும் உயர் செயல்பாட்டு பிளாஸ்டிக்குகளால் ஆனவை. RC2055-B, RC2056-B மற்றும் RC2055-C ஐப் பயன்படுத்தும் போது, பொருந்தக்கூடிய எலாஸ்டோமர் பொருளை நியாயமான முறையில் தேர்ந்தெடுக்க வேண்டியது அவசியம்.
தயாரிப்பு அம்சங்கள் மற்றும் பயன்பாடுகள்:
தயாரிப்பு அம்சங்கள்:
துருப்பிடிக்காத எஃகு வசந்தம் மற்றும் உயர்-செயல்பாட்டு பிளாஸ்டிக் ஆகியவற்றின் கலவையானது சிறந்த சீல் செயல்திறன் மற்றும் ஆயுள் கொண்டது.
ஒவ்வொரு தொடரின் பள்ளம் வடிவமைப்பு ஒன்றுதான், இது பரிமாற்றம் செய்யப்படலாம் மற்றும் வெவ்வேறு வேலை நிலைமைகளுக்கு நெகிழ்வாக மாற்றியமைக்கப்படலாம்.
சுழலும் தண்டுக்கு வசந்தகால ஆற்றல் கொண்ட முத்திரையில் சேர்க்கப்பட்டுள்ள மாதிரிகள் பல்வேறு தொழில்துறை தேவைகளைப் பூர்த்தி செய்ய தண்டு ஒரு வழி அழுத்தம் சீல் சுழற்றுவதற்கு ஏற்றவை.
RC2055-B, RC2055-C மற்றும் RC2056-B ஆகியவை தகவமைப்பை மேம்படுத்துவதற்கு பணி நிலைமைகளுக்கு ஏற்ப பொருந்தக்கூடிய எலாஸ்டோமர் பொருட்களைத் தேர்ந்தெடுப்பதை ஆதரிக்கின்றன.
பயன்பாட்டு காட்சிகள்:
சுழலும் தண்டு ஒரு வழி அழுத்தம் முத்திரை, தொழில்துறை உபகரணங்கள், பொறியியல் இயந்திரங்கள், ஹைட்ராலிக் அமைப்புகள் போன்றவற்றுக்கு ஏற்றது.
பெட்ரோ கெமிக்கல்ஸ், எரிசக்தி உபகரணங்கள், கனரக இயந்திரங்கள் போன்ற உயர்-செயல்பாட்டு சீல் தேவைகள்.
தொழில்நுட்ப நன்மைகள்:
துருப்பிடிக்காத எஃகு நீரூற்றுகள் நீண்ட கால சீல் விளைவை உறுதிப்படுத்த நிலையான ரேடியல் சக்தியை வழங்குகின்றன.
உயர்-செயல்பாட்டு பிளாஸ்டிக் மற்றும் எலாஸ்டோமர் பொருட்களின் கலவையானது உயர் அழுத்தம் மற்றும் அதிவேக வேலை நிலைமைகளுக்கு ஏற்றது.
பள்ளம் பரிமாற்றம் செய்யக்கூடிய வடிவமைப்பு நிறுவல் மற்றும் பராமரிப்பை எளிதாக்குகிறது மற்றும் பயன்பாட்டு செலவைக் குறைக்கிறது.
பயன்பாட்டு பரிந்துரைகள்:
குறிப்பிட்ட பணி நிலைமைகளுக்கு ஏற்ப பொருத்தமான முத்திரை மாதிரி மற்றும் எலாஸ்டோமர் பொருளைத் தேர்ந்தெடுக்கவும்.
முத்திரைக்கு சேதம் ஏற்படுவதைத் தவிர்க்க நிறுவலின் போது பள்ளம் சுத்தமாக இருப்பதை உறுதிசெய்க.

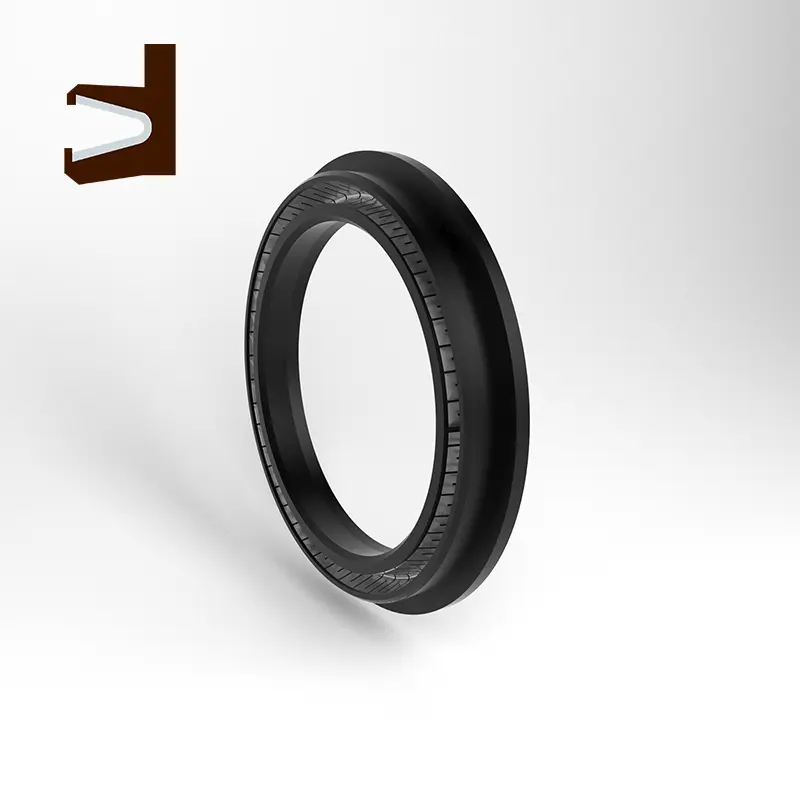

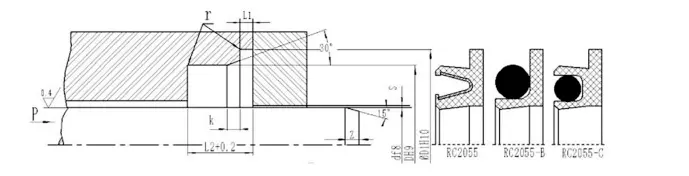

RC2055
பொருந்தக்கூடிய பணி நிலைமைகள் (வரம்பு மதிப்புகள் ஒரே நேரத்தில் தோன்றக்கூடாது)
| அழுத்தம் (MPa) | வெப்பநிலை (℃) | வேகம் (எம்/வி) | நடுத்தர | |||
| ≤35 | RC2055 | RC2055-B/C. | RC2055 | RC2055-B | RC2055-C | கிட்டத்தட்ட அனைத்து திரவ மற்றும் எரிவாயு ஊடகங்களும் |
| -200 ~+250 | -35 ~+250 | <2 மீ/வி | <6 மீ/வி | <2 மீ/வி | ||
பொருள் தேர்வு
1. பொருந்தக்கூடிய ஓ-ரிங் பொருட்களைத் தேர்ந்தெடுக்கலாம்: RO1 நைட்ரைல் ரப்பர் (NBR), RO2 flororubber (FKM), முதலியன.
2. சீல் வளைய பொருட்கள்: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, முதலியன.

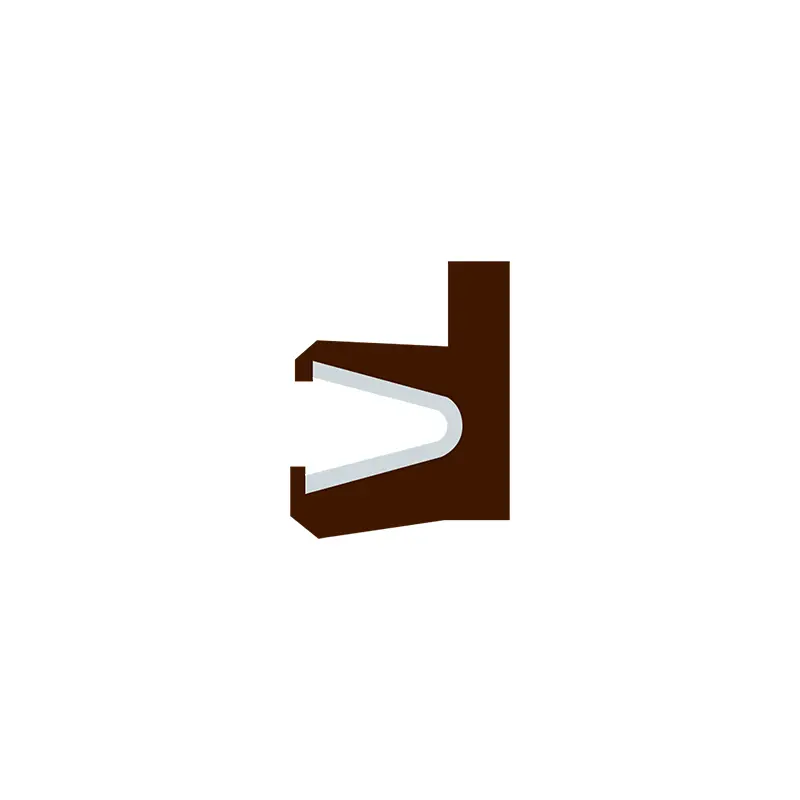

3. துருப்பிடிக்காத எஃகு வசந்தம்: வி-வடிவ வசந்தம்.
வரிசைப்படுத்தும் உதாரணம்
RC2055- 40-PTFE4+V தண்டு விட்டம் 40, சீல் வளைய பொருள் PTFE4, துருப்பிடிக்காத எஃகு வசந்தம் V- வடிவ வசந்தம்
RC2055-B-40-PTFE4+R02 தண்டு விட்டம் 40, சீல் வளைய பொருள் PTFE4, O-ரிங் பொருந்துவது ஃப்ளோரோரூபர்
RC2055-C-40-PTFE4+R02 தண்டு விட்டம் 40, சீல் வளைய பொருள் PTFE4, O-ரிங் பொருந்துவது ஃப்ளோரோரூபர் ஆகும்
விவரக்குறிப்பு அளவுரு அட்டவணை (அளவுரு வரம்பிற்குள் உள்ள அனைத்து விவரக்குறிப்புகளும் கிடைக்கின்றன)
| தடி விட்டம் வரம்பு டி எஃப் 8 | பள்ளம் விட்டம் DH9 | பள்ளம் விட்டம் D1H10 | விளிம்பு ஆழம் எல் 1 | பள்ளம் அகலம் எல் | இறக்குமதி சேம்பர் கே | ரேடியல் அனுமதி எஸ் அதிகபட்சம் | சேம்பர் நீளம் | ஆர் மேக்ஸ் | |
| 10 எம்பா | 20 எம்பா | ||||||||
| 5 ~ 19.9 | டி+5 | டி+9 | 0.85 -0.1 | 3.6 | 0.3 | 0.15 | 0.1 | ZMIN = 0.8L | 0.8 |
| 20 ~ 39.9 | டி+7 | டி+12.5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | டி+10.5 | டி+17.5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | டி+14 | டி+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
குறிப்பு: சுழலும் தண்டு மேற்பரப்பு கடினத்தன்மை HRC ≥ 58 ஆக இருக்க வேண்டும் என்று பரிந்துரைக்கப்படுகிறது.

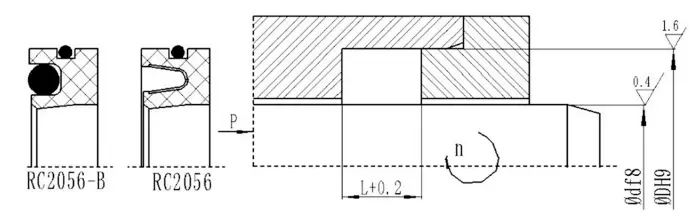

RC2056
பொருந்தக்கூடிய பணி நிலைமைகள் (வரம்பு மதிப்புகள் ஒரே நேரத்தில் தோன்றக்கூடாது)
| அழுத்தம் (MPa) | வெப்பநிலை (℃) | வேகம் (எம்/வி) | நடுத்தர | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | கிட்டத்தட்ட அனைத்து திரவ மற்றும் எரிவாயு ஊடகங்களும் |
| -200 ~+250 | -35 ~+250 | <14 மீ/வி | <6 மீ/வி | ||
பொருள் தேர்வு
1. பொருந்தக்கூடிய ஓ-ரிங் பொருட்களைத் தேர்ந்தெடுக்கலாம்: RO1 நைட்ரைல் ரப்பர் (NBR), RO2 flororubber (FKM), முதலியன.
2. சீல் வளைய பொருட்கள்: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, முதலியன.
3. துருப்பிடிக்காத எஃகு வசந்தம்: வி-வடிவ வசந்தம்.
வரிசைப்படுத்தும் உதாரணம்
RC2056-40*62*8-PTFE4+V D*D*L, சீல் வளைய பொருள் PTFE4, மற்றும் துருப்பிடிக்காத எஃகு வசந்தம் ஒரு V- வடிவ வசந்தம்
RC2056-B-40*62*8-PTFE4+R02 D*D*L, சீல் வளைய பொருள் PTFE4, மற்றும் பொருந்தக்கூடிய ஓ-மோதிரம் ஃப்ளோரோரூபர் ஆகும்
