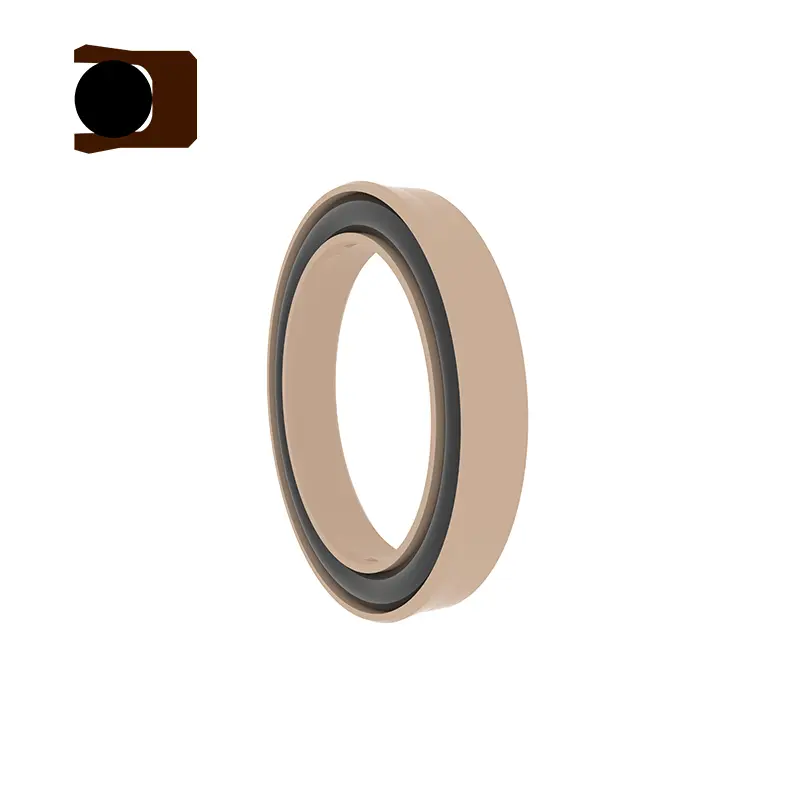

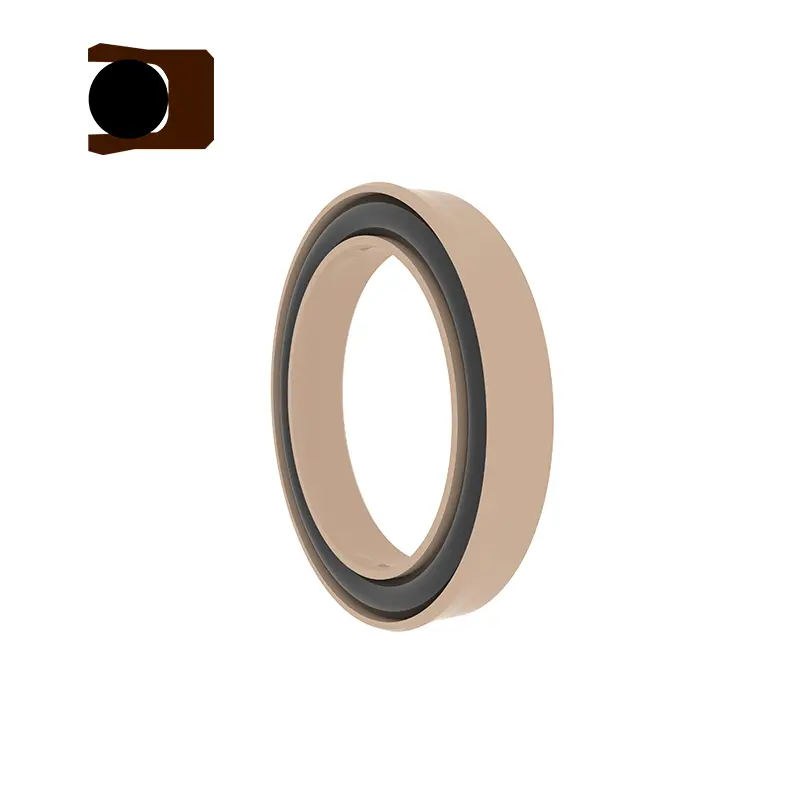

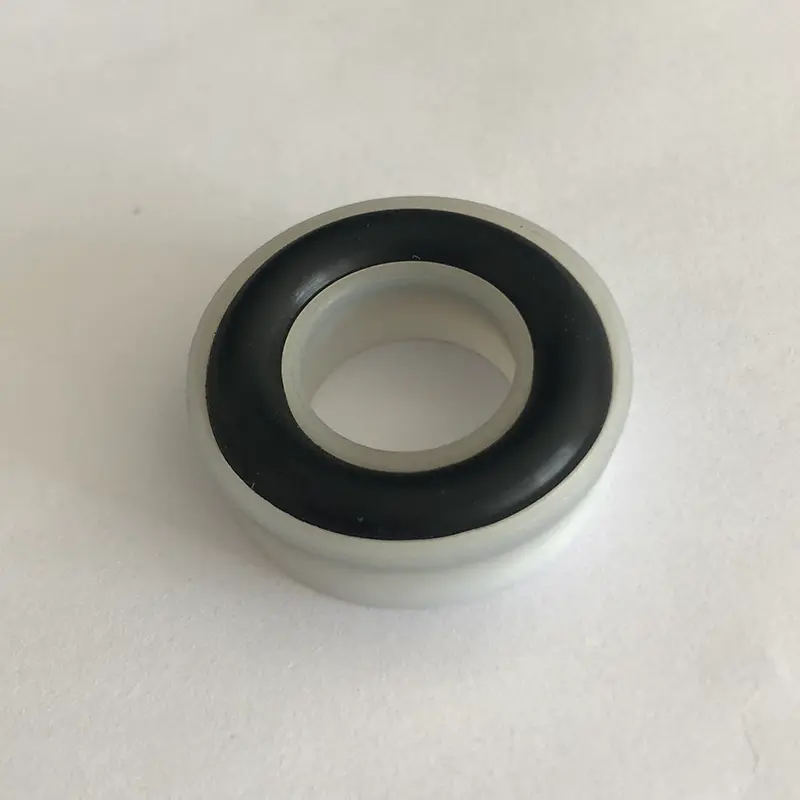

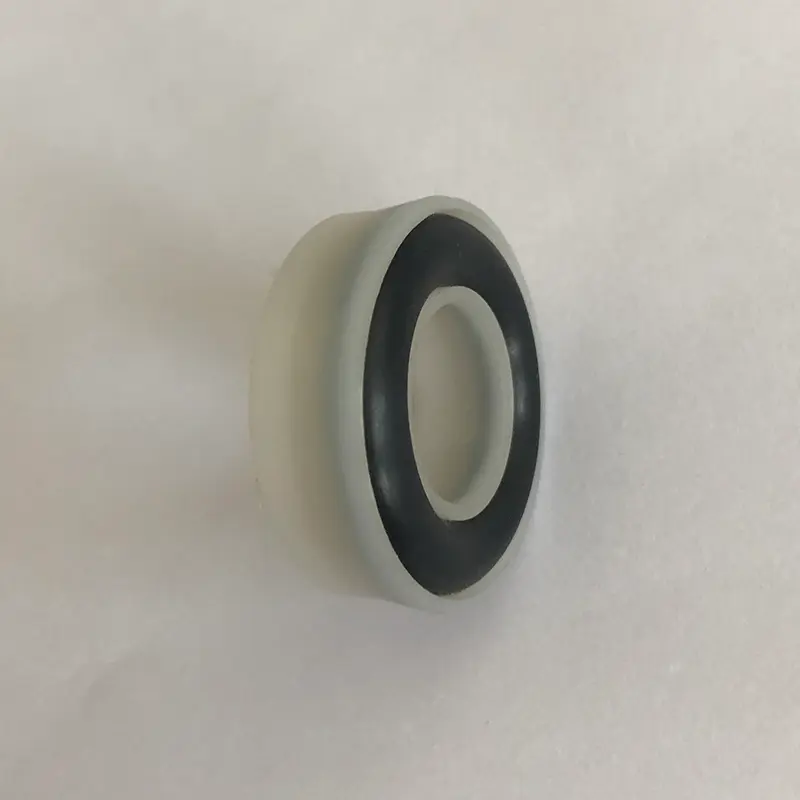

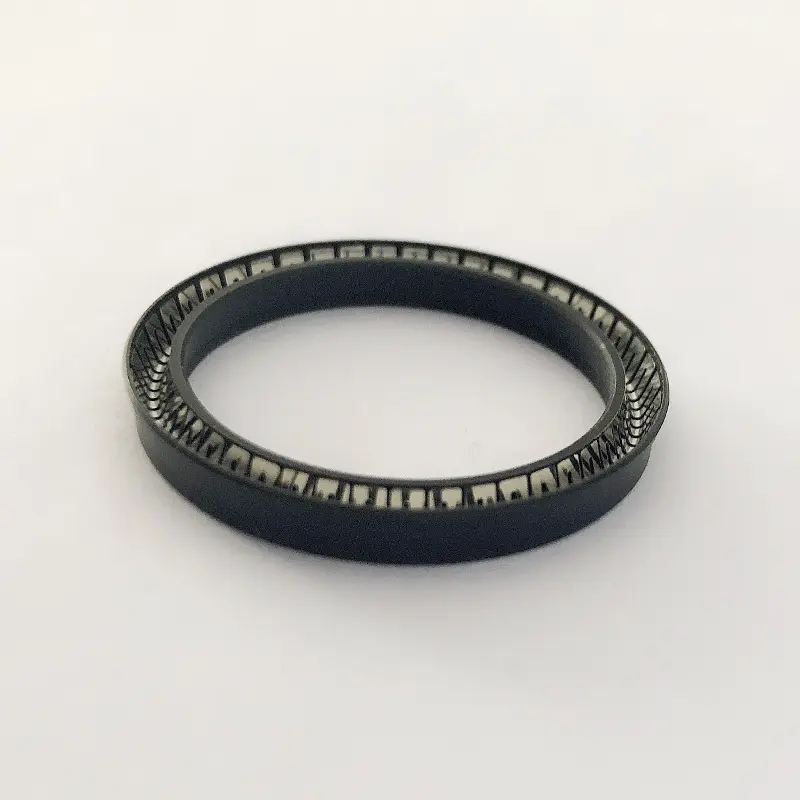

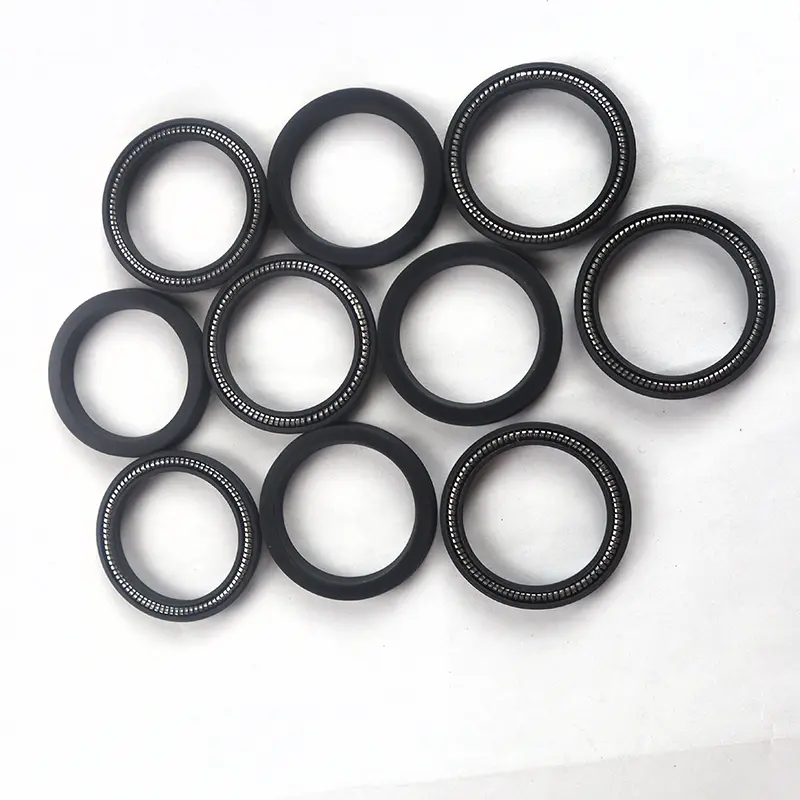

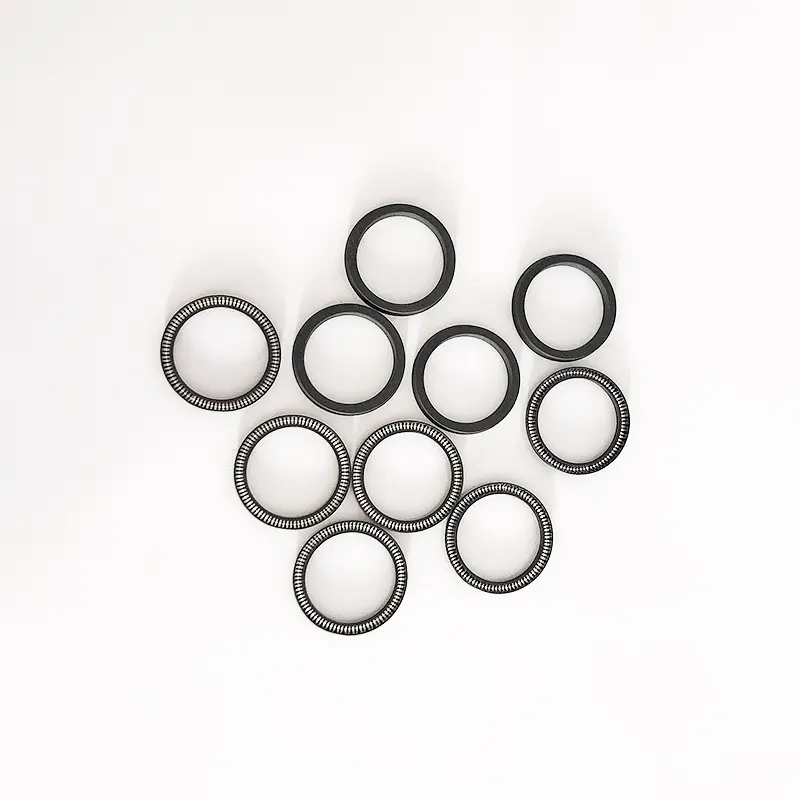

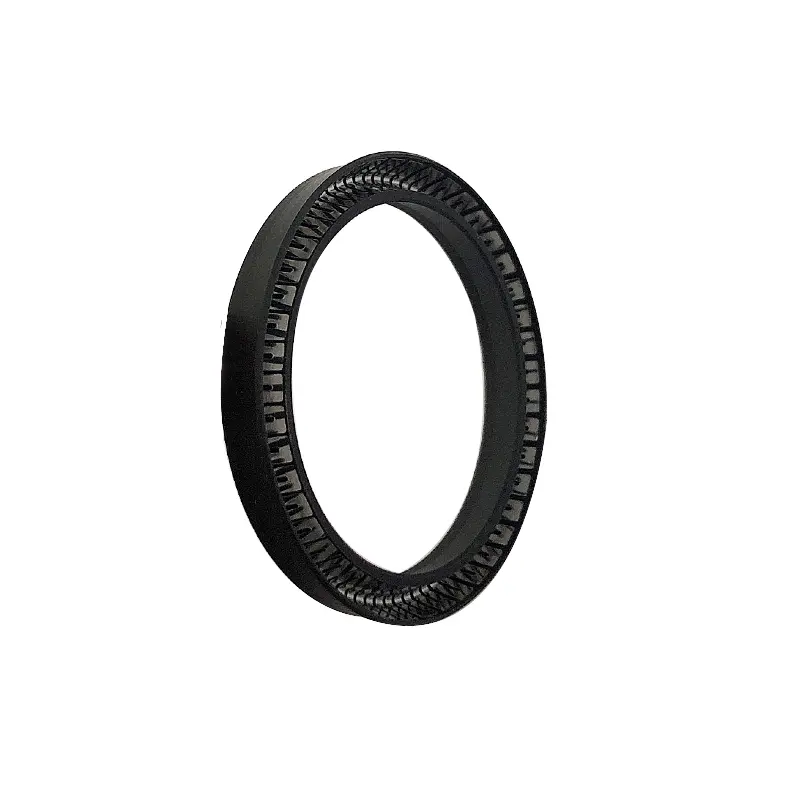

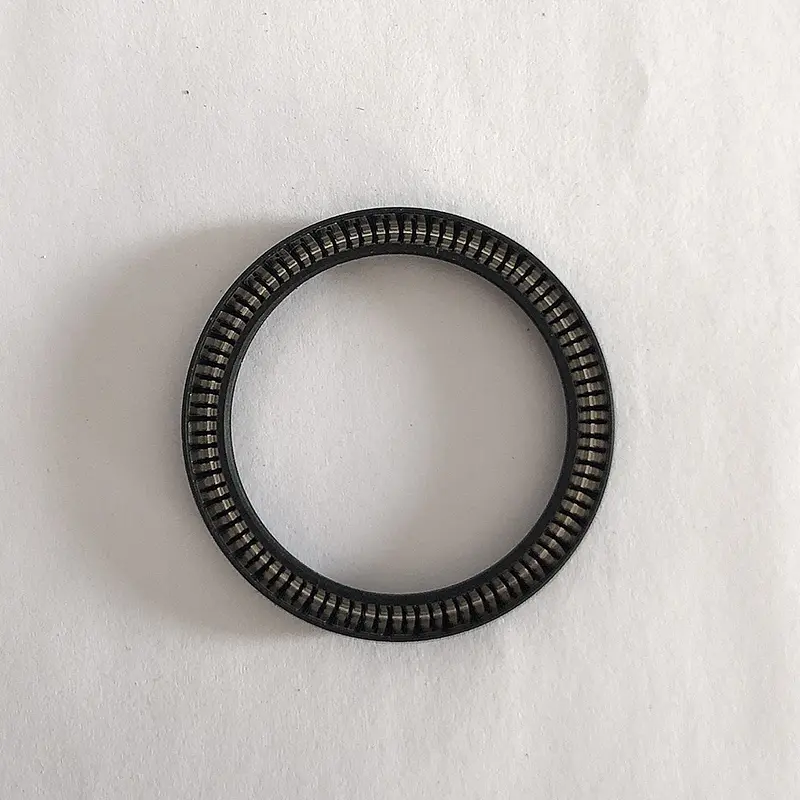

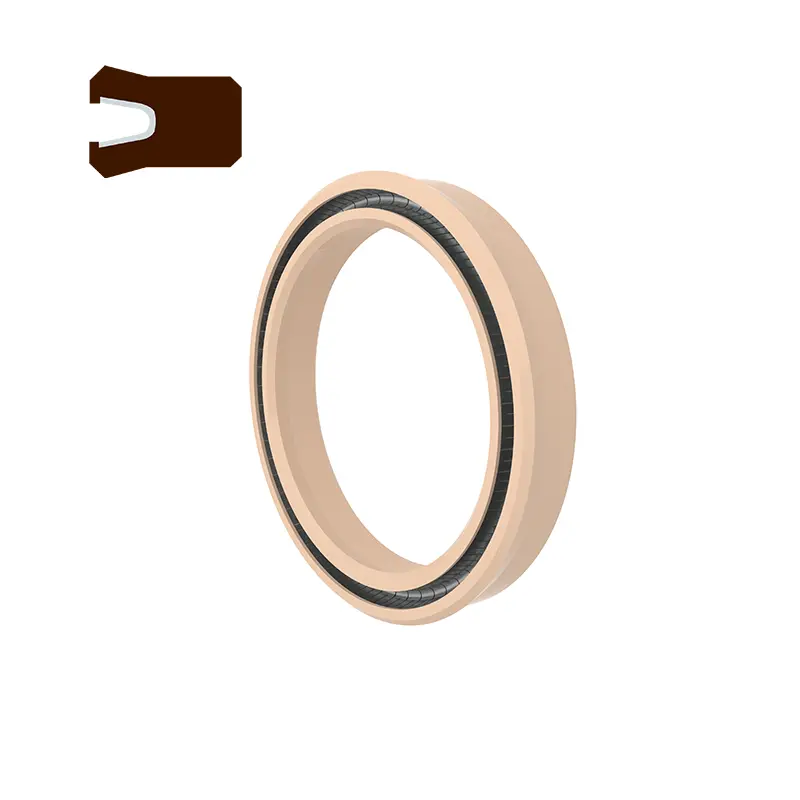

எங்கள் RC16 ஒரு பிளக் முத்திரை, மற்றும் RC16-B என்பது Y- வடிவ சேர்க்கை முத்திரை. இரண்டின் பள்ளங்கள் ஒரே மாதிரியானவை மற்றும் ML5514F மற்றும் ISO3771 ஆகியோரால் குறிப்பிடப்பட்ட பள்ளங்களில் நிறுவப்படலாம்.

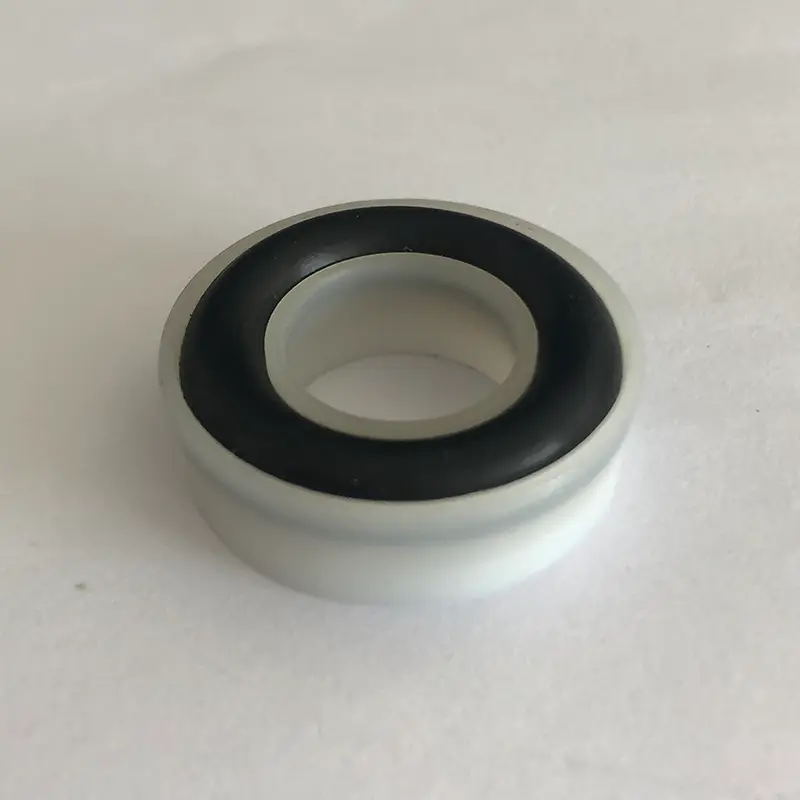

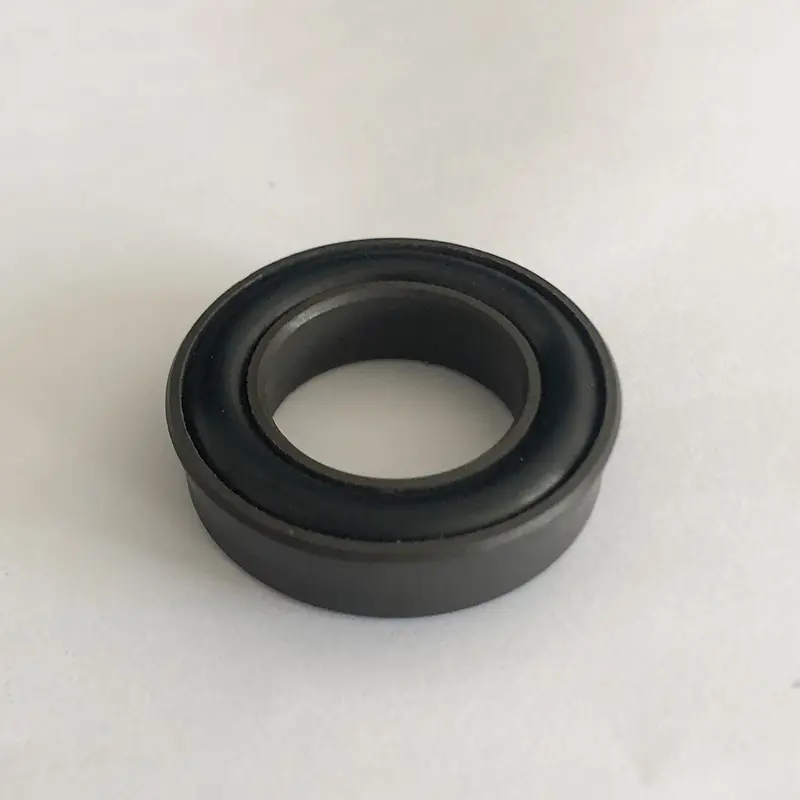

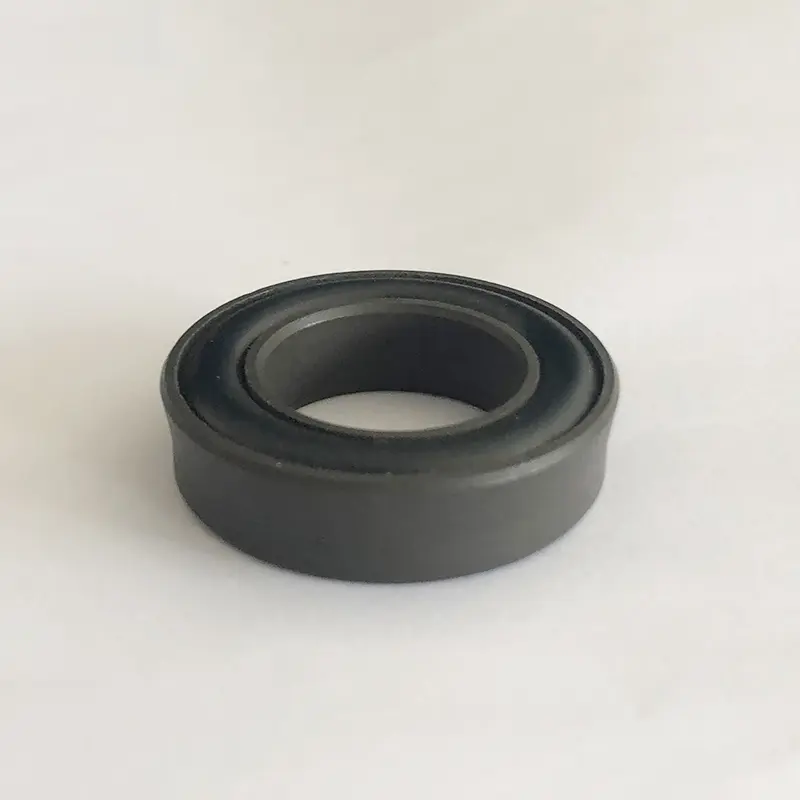

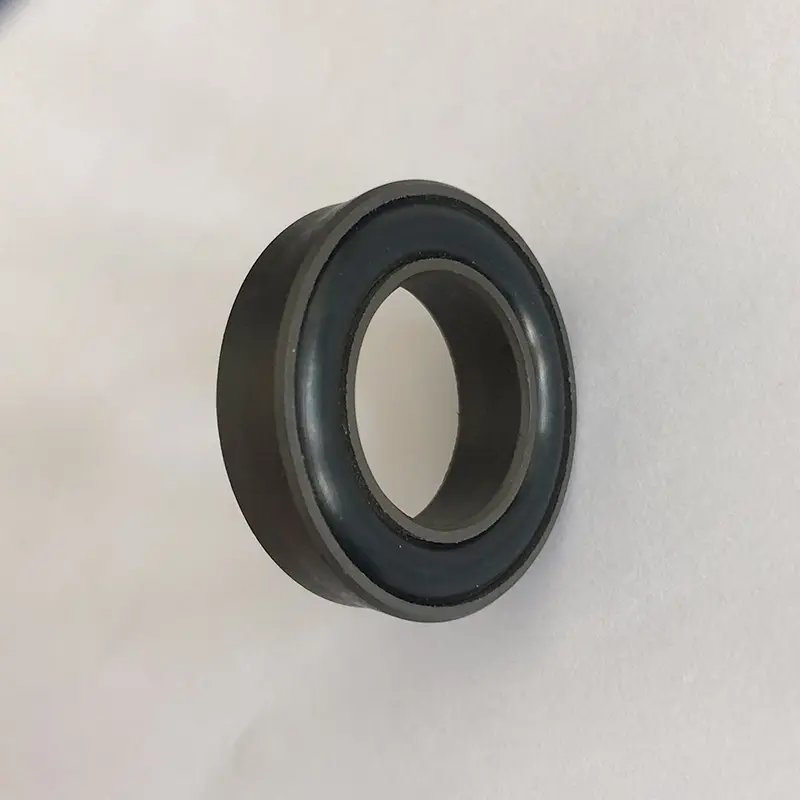

மற்றொரு ரேடியல் ஸ்பிரிங் ஆற்றல்மிக்க முத்திரைகள் தயாரிப்பில், RC65 தொடர், RC65 ஒரு பிளக் முத்திரை, மற்றும் RC65-B என்பது Y- வடிவ சேர்க்கை முத்திரை. அவை அதே பள்ளம் வடிவமைப்பையும் கொண்டுள்ளன, மேலும் ML5514F மற்றும் ISO3771 ஆகியோரால் குறிப்பிடப்பட்ட பள்ளங்களில் நிறுவப்படலாம்.

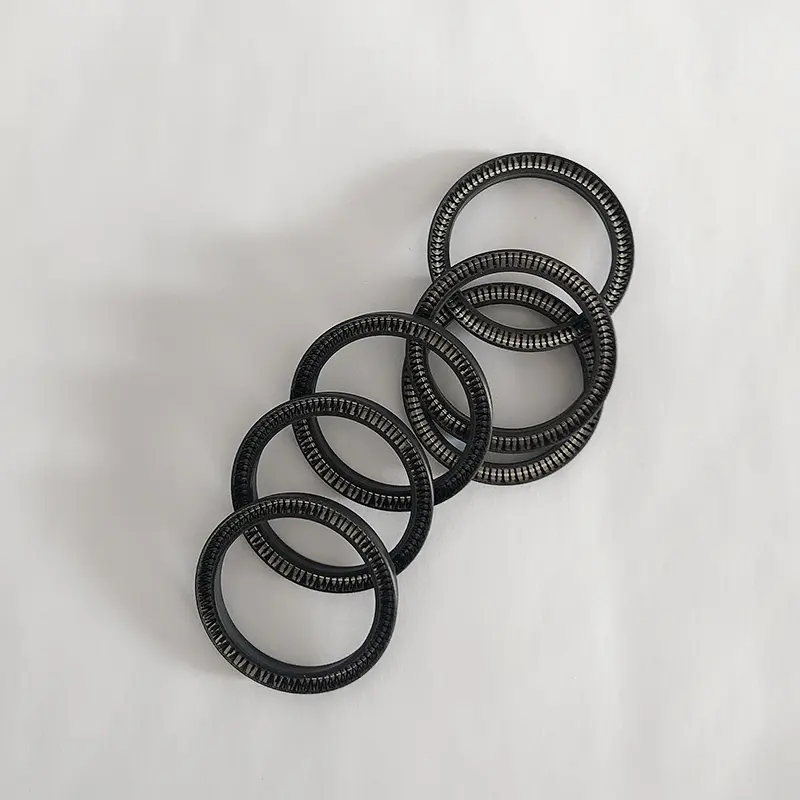

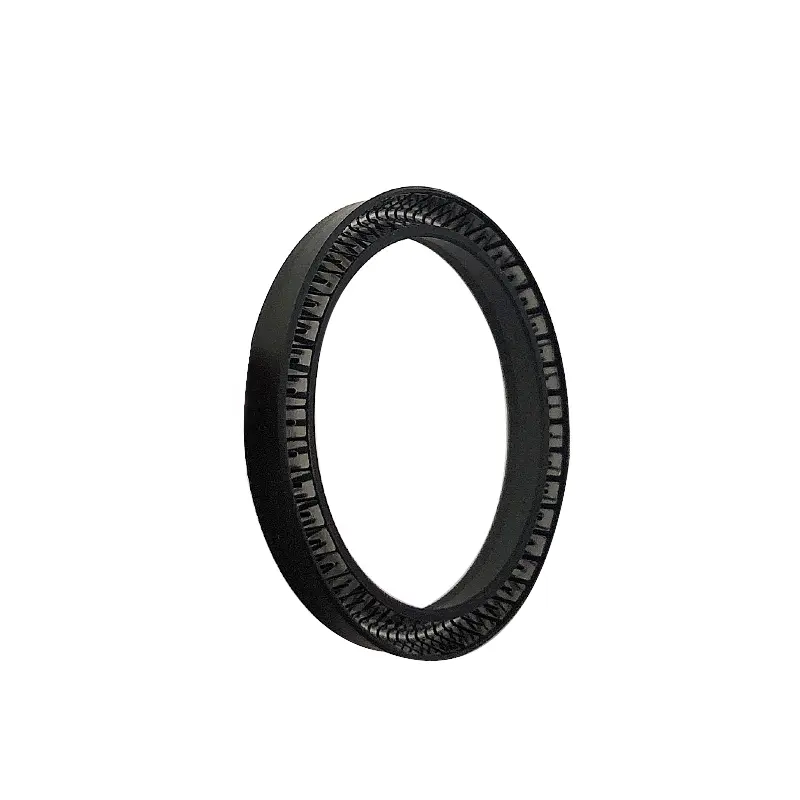

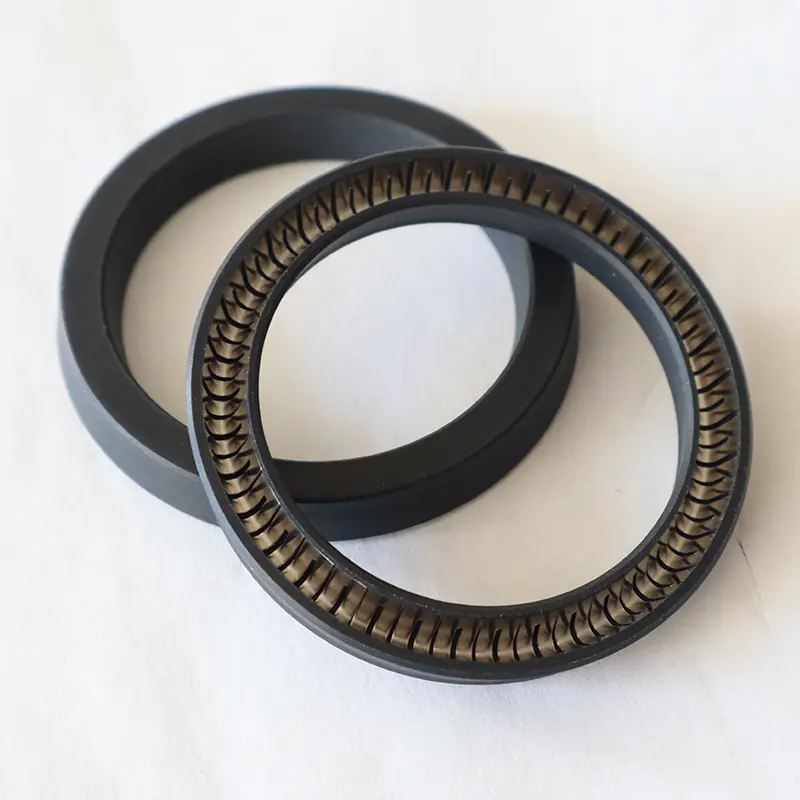

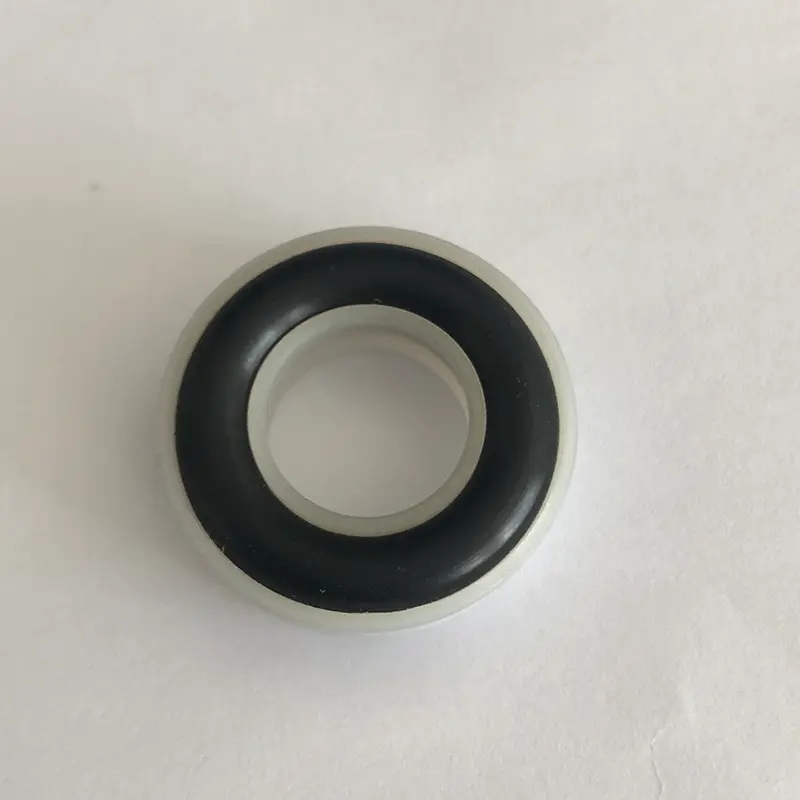

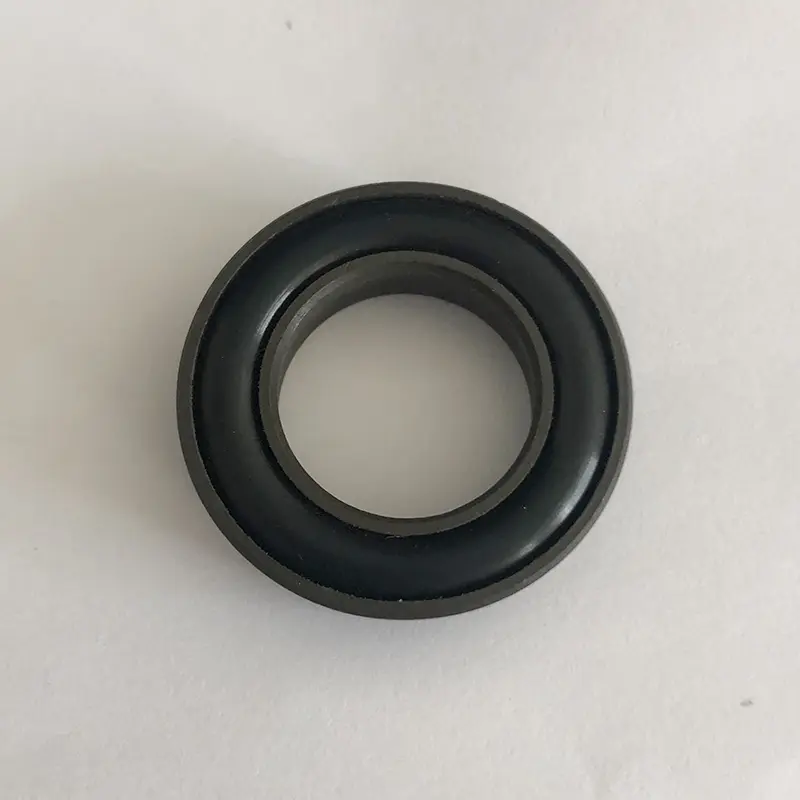

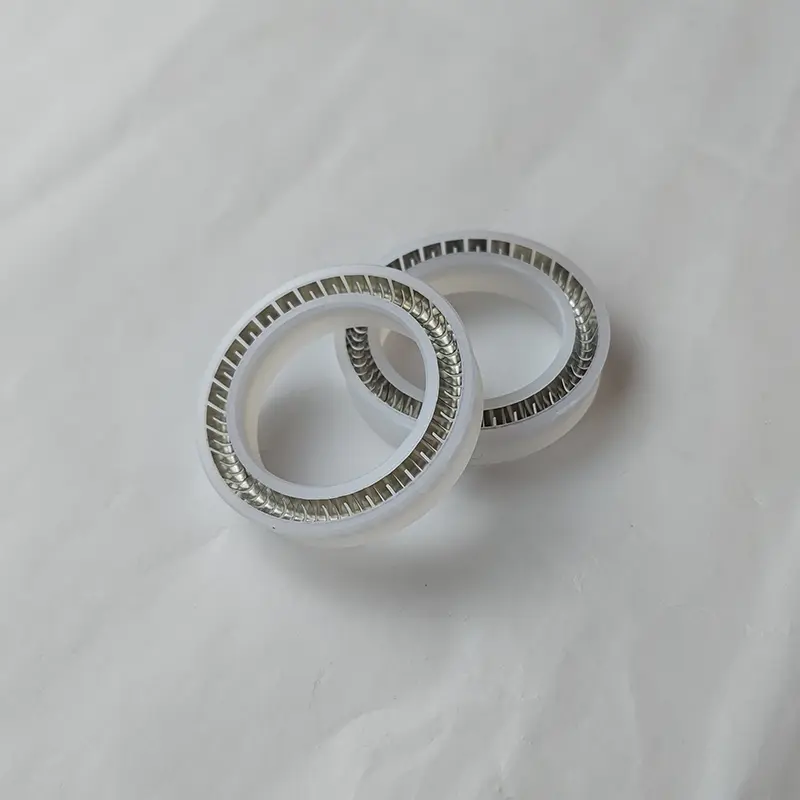

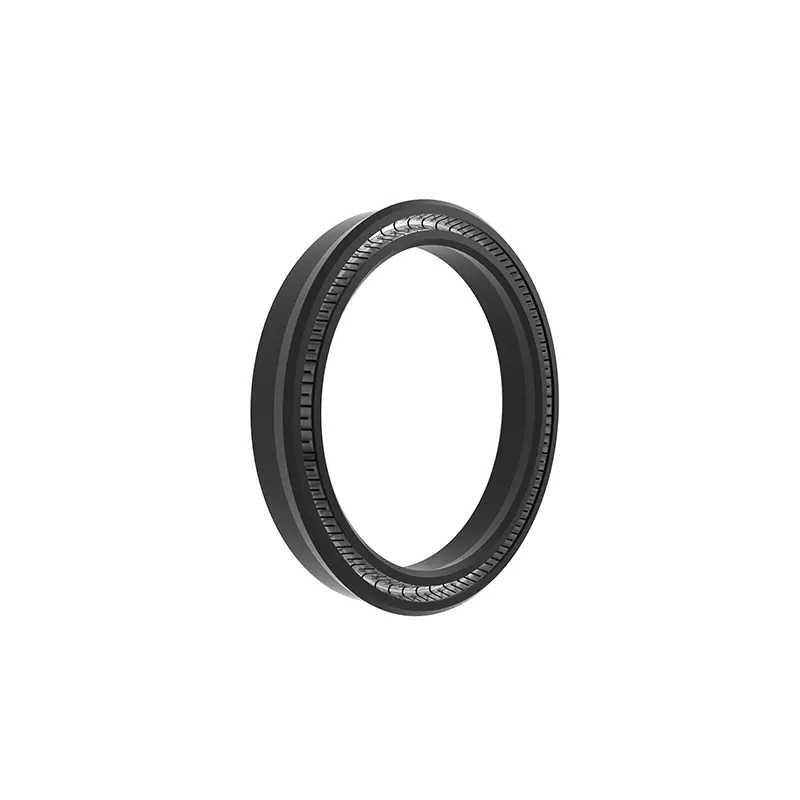

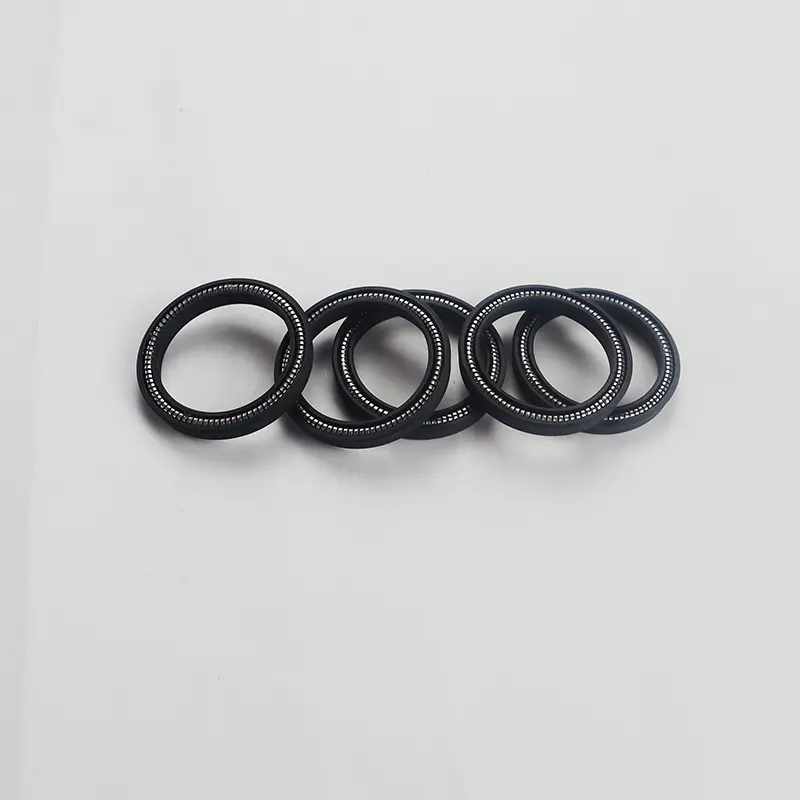

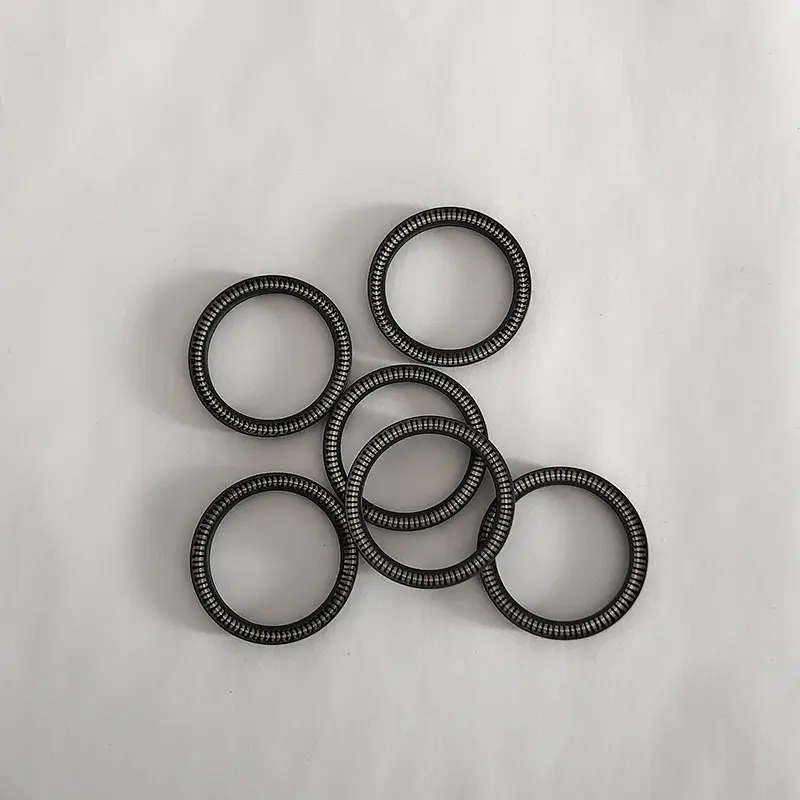

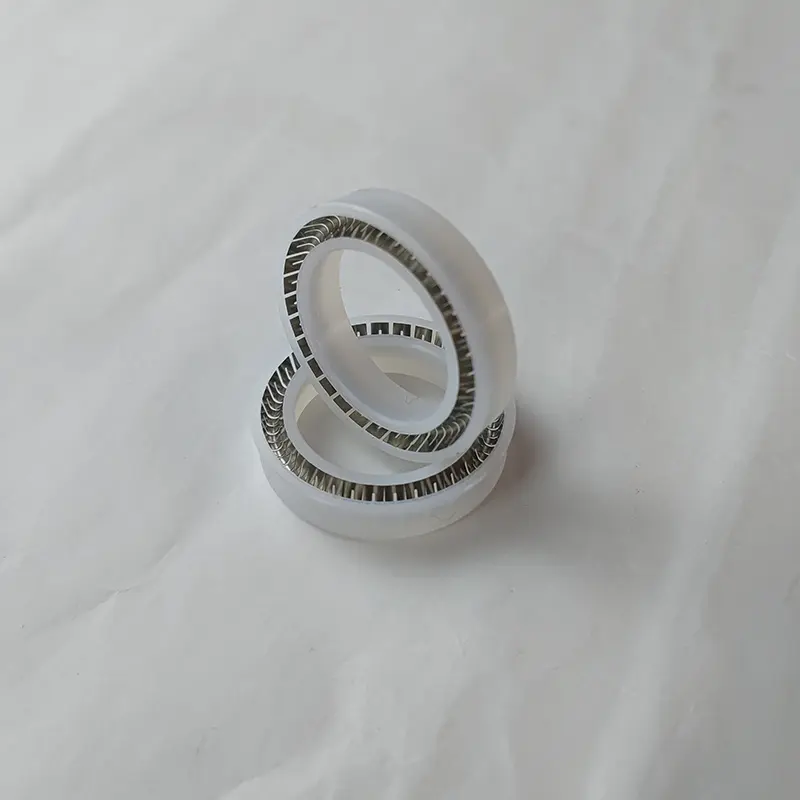

RC16 மற்றும் RC65 பிளக் முத்திரைகள் துருப்பிடிக்காத எஃகு நீரூற்றுகள் மற்றும் உயர்-செயல்பாட்டு பிளாஸ்டிக்குகளால் ஆனவை. துருப்பிடிக்காத எஃகு நீரூற்றுகள் வி-வடிவ நீரூற்றுகள் மற்றும் ஓ வடிவ நீரூற்றுகளைத் தேர்வு செய்யலாம். RC16-B மற்றும் RC65-B ஐப் பயன்படுத்தும் போது, பொருந்தக்கூடிய எலாஸ்டோமர் பொருளை நியாயமான முறையில் தேர்ந்தெடுப்பது அவசியம்.
ரேடியல் வசந்த ஆற்றல் கொண்ட முத்திரைகளின் இரண்டு மாதிரிகள் அதிக செயல்திறன், பரிமாற்றம் மற்றும் பரந்த பொருந்தக்கூடிய தன்மையைக் கொண்டுள்ளன. கடுமையான வேலை நிலைமைகள் மற்றும் வேதியியல், பெட்ரோலியம், ஆற்றல் மற்றும் பிற துறைகள் போன்ற சிறப்பு ஊடக சூழல்களின் கீழ் ஹைட்ராலிக் மற்றும் நியூமேடிக் உபகரணங்கள் சீல் செய்வதற்கு அவை பொருத்தமானவை. துருப்பிடிக்காத எஃகு வசந்தம் நீண்ட கால சீல் விளைவை உறுதி செய்வதற்கு ஒரு நிலையான ரேடியல் சக்தியை வழங்குகிறது, அதே நேரத்தில் உயர் செயல்திறன் கொண்ட பிளாஸ்டிக் மற்றும் எலாஸ்டோமர் பொருட்களின் கலவையானது உயர் அழுத்தம், அதிவேக மற்றும் அரிக்கும் ஊடகங்களுக்கு ஏற்றது. தரப்படுத்தப்பட்ட பள்ளம் வடிவமைப்பு நிறுவல் மற்றும் பராமரிப்பை எளிதாக்குகிறது மற்றும் பயன்பாட்டு செலவைக் குறைக்கிறது.
தயாரிப்பு அம்சங்கள் மற்றும் பயன்பாடுகள்:
ரேடியல் ஸ்பிரிங் ஆற்றல்மிக்க முத்திரைகளின் பொதுவான அம்சங்கள்:
1. பரஸ்பர, சுழலும் (ஸ்விங்கிங்) மற்றும் நிலையான சீல் செய்ய பயன்படுத்தலாம்;
2. கிட்டத்தட்ட அனைத்து திரவங்கள் மற்றும் வேதியியல் ஊடகங்களுக்கும் பொருந்தும்;
3. உயர் மற்றும் குறைந்த அழுத்தம் மற்றும் வெற்றிட சீல் செய்வதற்கான சிறந்த சீல் செயல்திறன்;
4. குறைந்த உராய்வு, சிறிய தொடக்க எதிர்ப்பு, மென்மையான இயக்கம், ஊர்ந்து செல்வது இல்லை;
5. நீண்ட ஆயுள், எண்ணெய் இல்லாத உயவு முத்திரைகளுக்கு பயன்படுத்தப்படலாம்;
6. வெப்பநிலையில் விரைவான மாற்றங்கள் மற்றும் பல்வேறு சிக்கலான பணி நிலைமைகளுக்கு ஏற்ப பல்வேறு வகையான பொருட்கள் கிடைக்கின்றன;
7. உணவு மற்றும் மருந்து சுழற்சியுடன் தொடர்பு கொள்ளும்போது நடுத்தரத்திற்கு மாசு இல்லை;
8. கருத்தடை செய்ய முடியும், கிட்டத்தட்ட சேமிப்பக கால வரம்பு இல்லை.

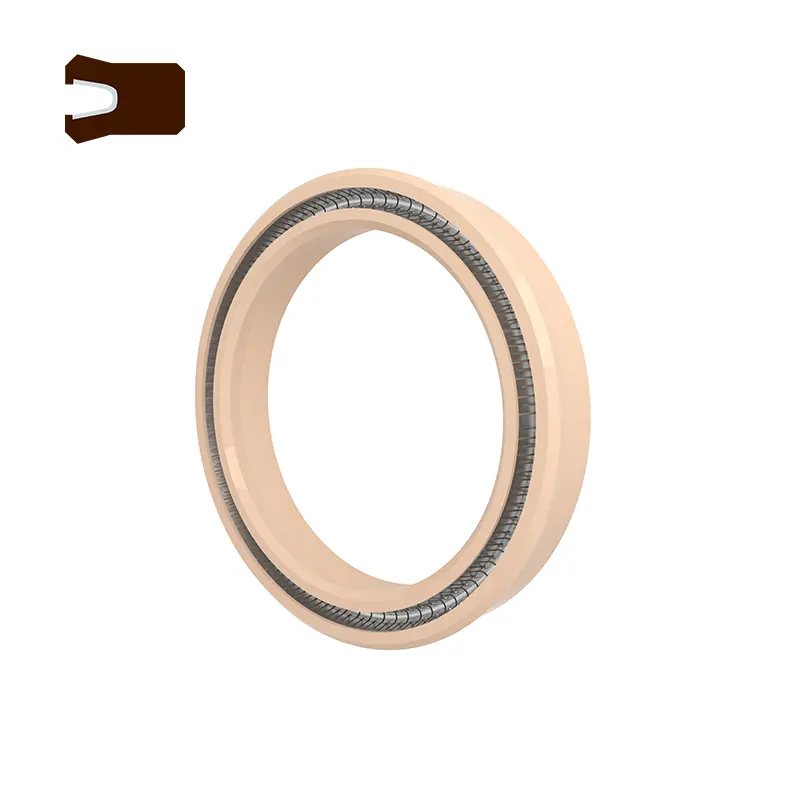

RC16
பொருந்தக்கூடிய பணி நிபந்தனைகள்
| அழுத்தம் MPa | வேகம் m/s | வெப்பநிலை | நடுத்தர | ||
| RC16 <40 | RC16-B <80 | <10 | RC16 -200 ~+250 | RC16 -B -35 ~+250 | கிட்டத்தட்ட எல்லா ஊடகங்களும் |
பொருள் தேர்வு
1. பொருந்தக்கூடிய ஓ-ரிங் பொருட்கள்: R01 நைட்ரைல் ரப்பர் (NBR), R02 flororubber (FKM), முதலியன.
2. சீல் வளைய பொருட்கள்: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, முதலியன.
3. ஓ-வடிவ நீரூற்றுகள் மற்றும் வி-வடிவ நீரூற்றுகளிலிருந்து எஃகு நீரூற்றுகளைத் தேர்ந்தெடுக்கலாம்.
வரிசைப்படுத்தும் உதாரணம்
RC16-40-PTFE4+V தண்டு விட்டம் 40, சீல் வளைய பொருள் PTFE4, துருப்பிடிக்காத எஃகு வசந்தம் V- வடிவ வசந்தம்

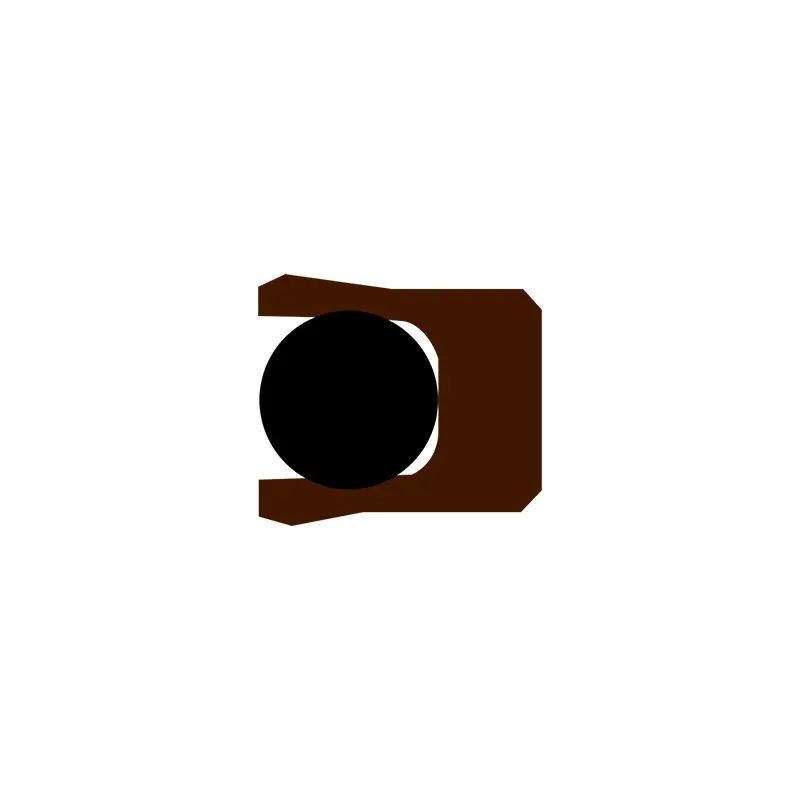

RC16-B-40-PTFE4+R02 தண்டு விட்டம் 40 ஆகும், சீல் வளைய பொருள் PTFE4, O-ரிங் பொருந்துவது ஃப்ளோரோரூபர்

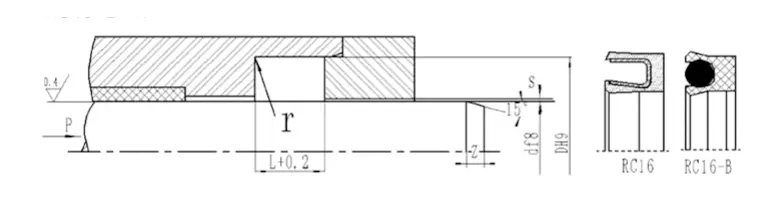

விவரக்குறிப்பு அளவுரு அட்டவணை (அளவுரு வரம்பிற்குள் எந்த அளவு கிடைக்கிறது)
| டி.எஃப் 8 | DH9 | L+0.2 | ஸ்மாக்ஸ் (<20MPA) | ஸ்மாக்ஸ் (<40mpa) | Zmin | Rmax |
| 4 ~ 9.9 | டி+2.9 | 2.4 | 0.08 | 0.05 | 0.8 எல் | 0.4 |
| 10 ~ 19.9 | டி+4.5 | 3.6 | 0.10 | 0.07 | 0.4 | |
| 20 ~ 39.9 | டி+6.2 | 4.8 | 0.15 | 0.08 | 0.6 | |
| 40 ~ 119.9 | டி+9.4 | 7.1 | 0.20 | 0.10 | 0.8 | |
| 120 ~ 1000 | டி+12.2 | 9.5 | 0.25 | 0.12 | 0.8 |
பான் முத்திரையை நிறுவுதல்: பொதுவாக ஒரு திறந்த பள்ளத்தைப் பயன்படுத்துங்கள், மற்றும் மூடிய பள்ளத்தை நிறுவுவதற்கு, பான் முத்திரையை நிறுவுவதைப் பார்க்கவும்.
விவரக்குறிப்பு அளவு அட்டவணை (தேவையான விவரக்குறிப்புகள் இந்த அட்டவணையில் இல்லை, தயவுசெய்து எங்கள் நிறுவனத்தைத் தொடர்பு கொள்ளுங்கள், நாங்கள் 1600 மிமீ வரை தயாரிப்புகளை வழங்க முடியும்.)
RC65
பொருந்தக்கூடிய பணி நிபந்தனைகள்
| அழுத்தம் MPa | வேகம் m/s | வெப்பநிலை | நடுத்தர | ||
| RC65 <40 | RC65-B <80 | <10 | RC65 -200 ~+250 | RC65 -B -35 ~+250 | கிட்டத்தட்ட எல்லா ஊடகங்களும் |
1. பொருந்தக்கூடிய ஓ-ரிங் பொருட்கள்: R01 நைட்ரைல் ரப்பர் (NBR), R02 flororubber (FKM), முதலியன.
2. சீல் வளைய பொருட்கள்: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, முதலியன.
3. ஓ-வடிவ நீரூற்றுகள் மற்றும் வி-வடிவ நீரூற்றுகளிலிருந்து எஃகு நீரூற்றுகளைத் தேர்ந்தெடுக்கலாம்.
வரிசைப்படுத்தும் உதாரணம்
RC65-40-PTFE4+V சிலிண்டர் விட்டம் 40, சீல் வளைய பொருள் PTFE4, துருப்பிடிக்காத எஃகு வசந்தம் V- வடிவ வசந்தம்
RC65-B-40-PTFE4+R02 சிலிண்டர் விட்டம் 40, ரிங் பொருள் PTFE4, O-ரிங் பொருந்துவது ஃப்ளோரோரூபர்

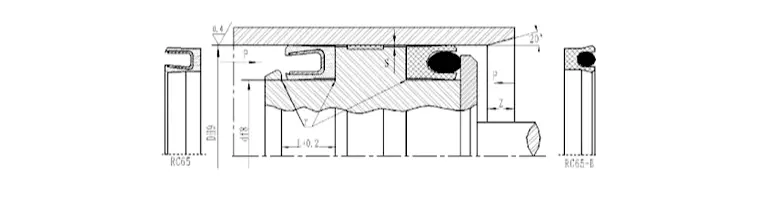

விவரக்குறிப்பு அளவுரு அட்டவணை (அளவுரு வரம்பிற்குள் எந்த அளவு கிடைக்கிறது)
| DH9 | டி.எஃப் 8 | L+0.2 | ஸ்மாக்ஸ் (<20MPA) | ஸ்மாக்ஸ் (<40mpa) | Zmin | Rmax |
| 6 ~ 13.9 | டி -2.9 | 2.4 | 0.08 | 0.05 | 0.8 எல் | 0.4 |
| 14 ~ 24.9 | டி -4.5 | 3.6 | 0.10 | 0.07 | 0.4 | |
| 25 ~ 45.9 | டி -6.2 | 4.8 | 0.15 | 0.08 | 0.6 | |
| 46 ~ 124.9 | டி -9.4 | 7.1 | 0.20 | 0.10 | 0.8 | |
| 125 ~ 999.9 | டி -12.2 | 9.5 | 0.25 | 0.12 | 0.8 |
