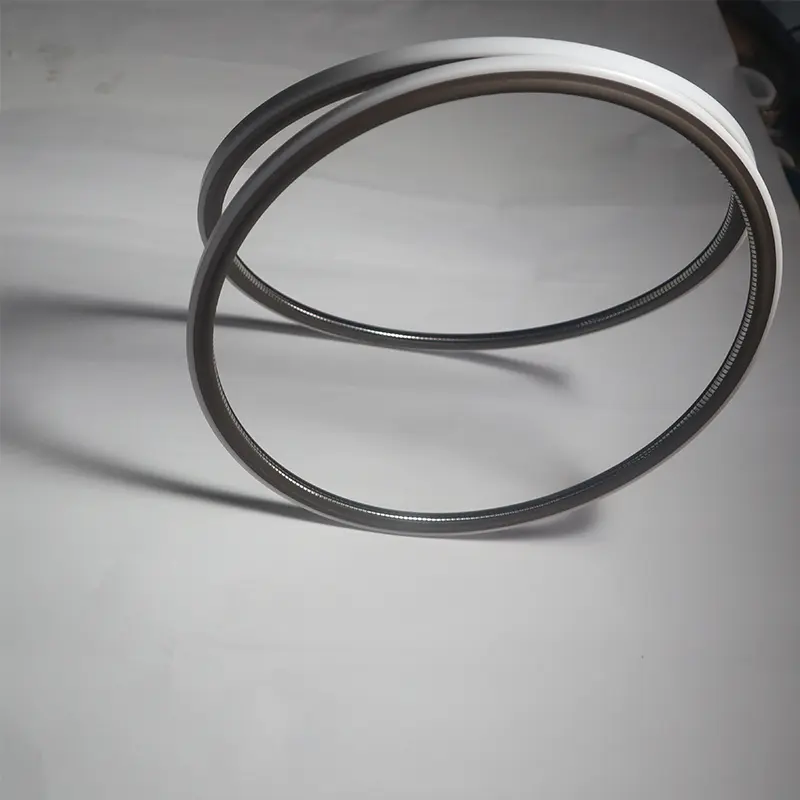

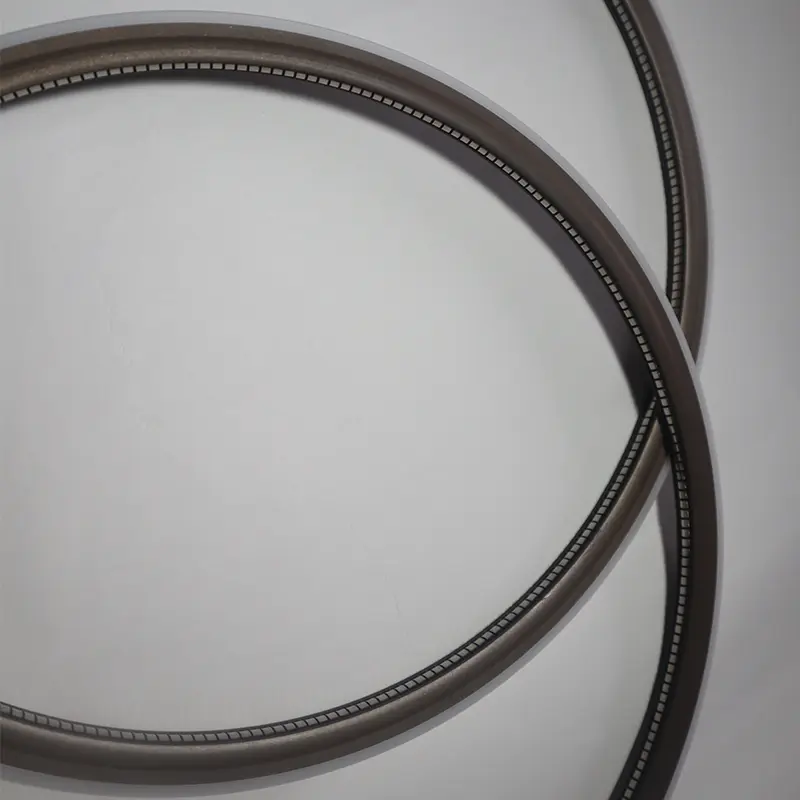

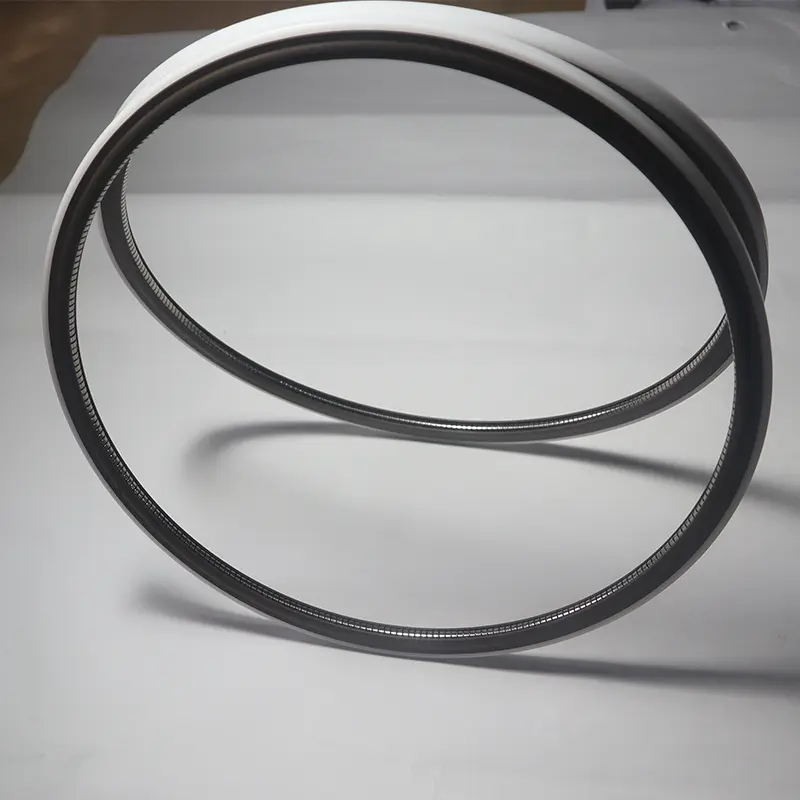

நாங்கள் தொடங்கிய இறுதி ஃபிளாஞ்ச் ஸ்பிரிங் ஆற்றல்மிக்க முத்திரைகள் வெவ்வேறு மாதிரிகள், ஒவ்வொன்றும் அதன் சொந்த துணைப்பிரிவுகளைக் கொண்டுள்ளன. அவை அனைத்தும் கண்டிப்பாக உருவாக்கப்பட்டவை, தயாரிக்கப்படுகின்றன, சோதிக்கப்படுகின்றன.

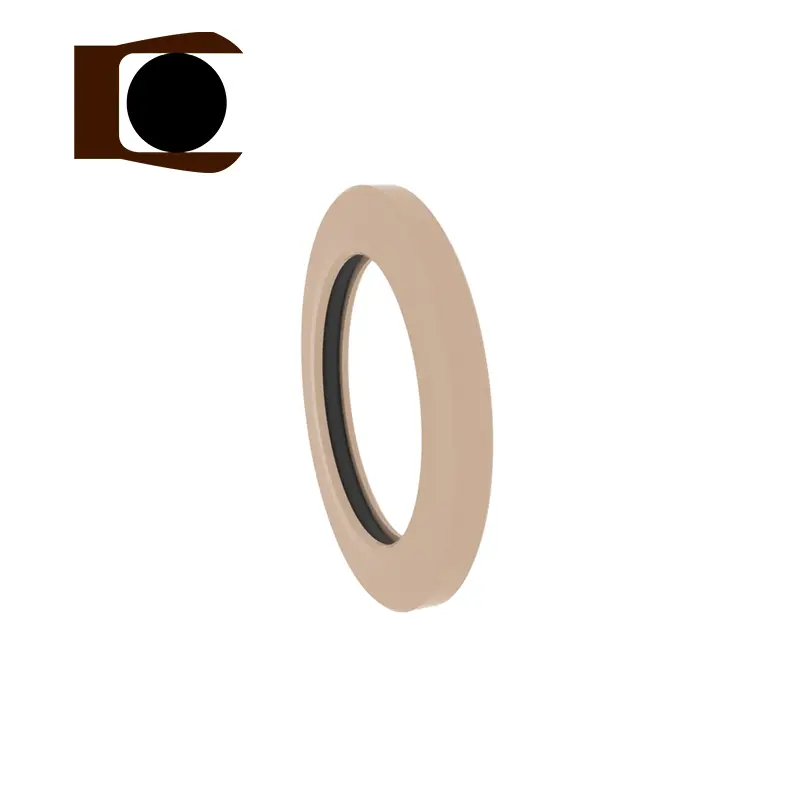

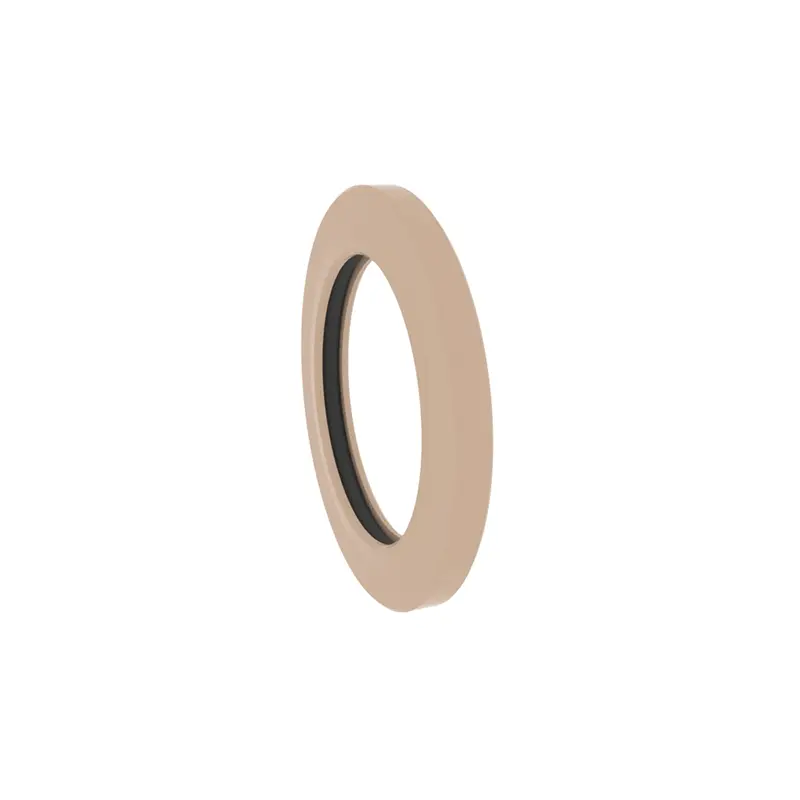

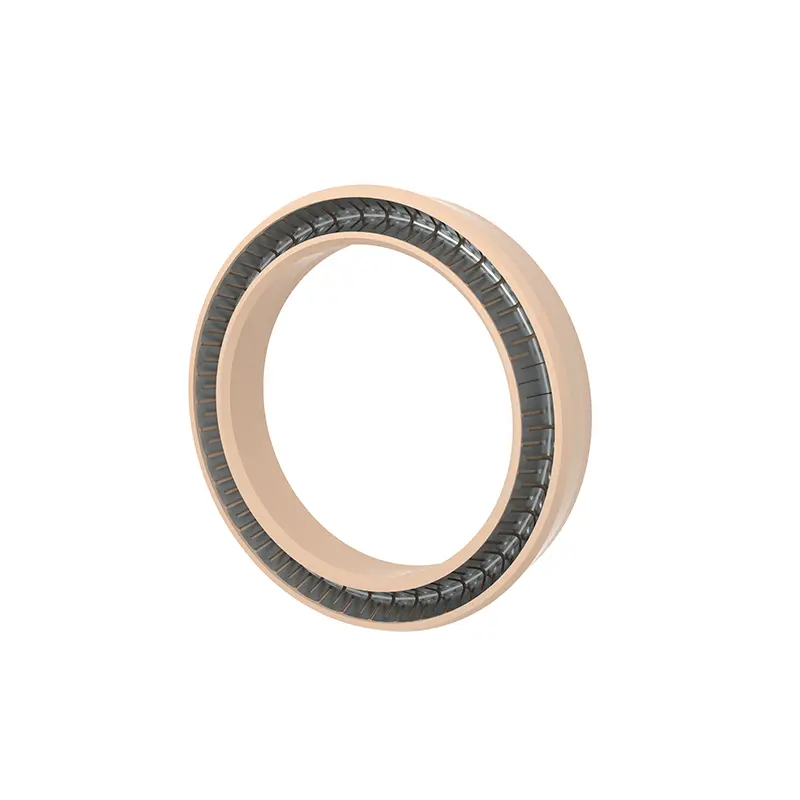

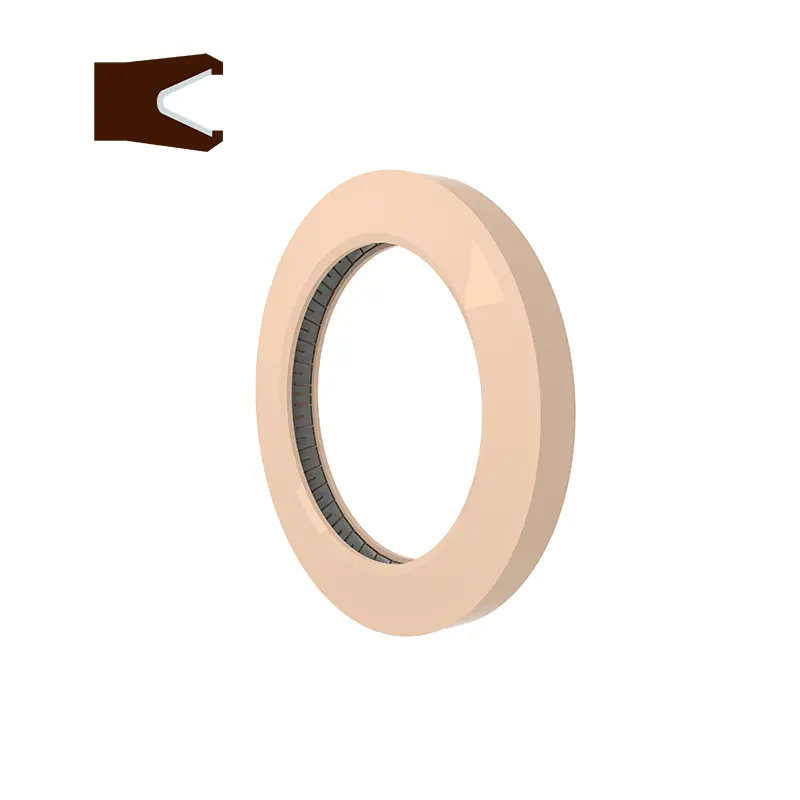

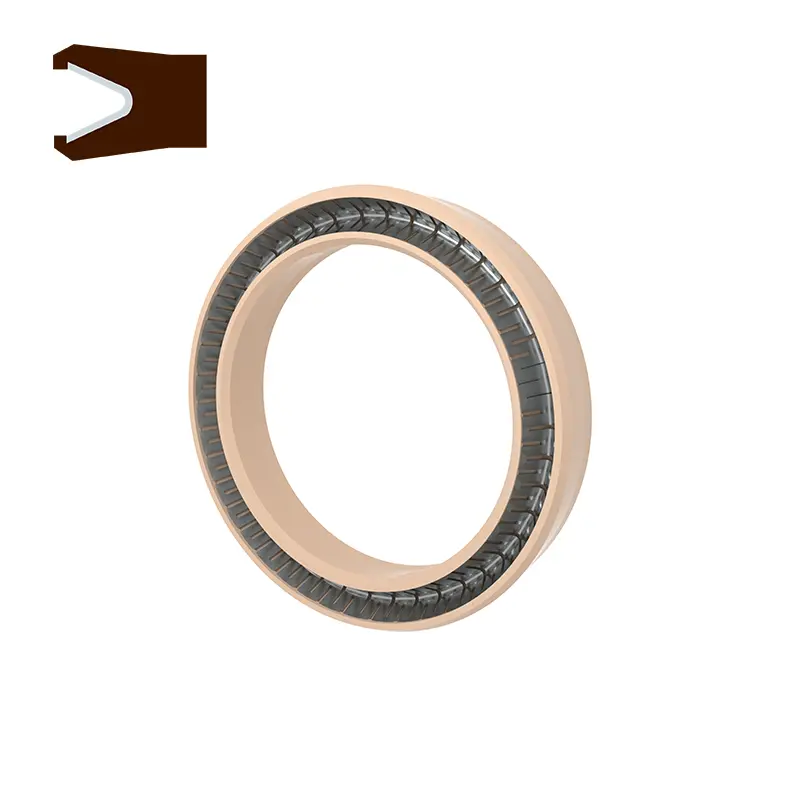

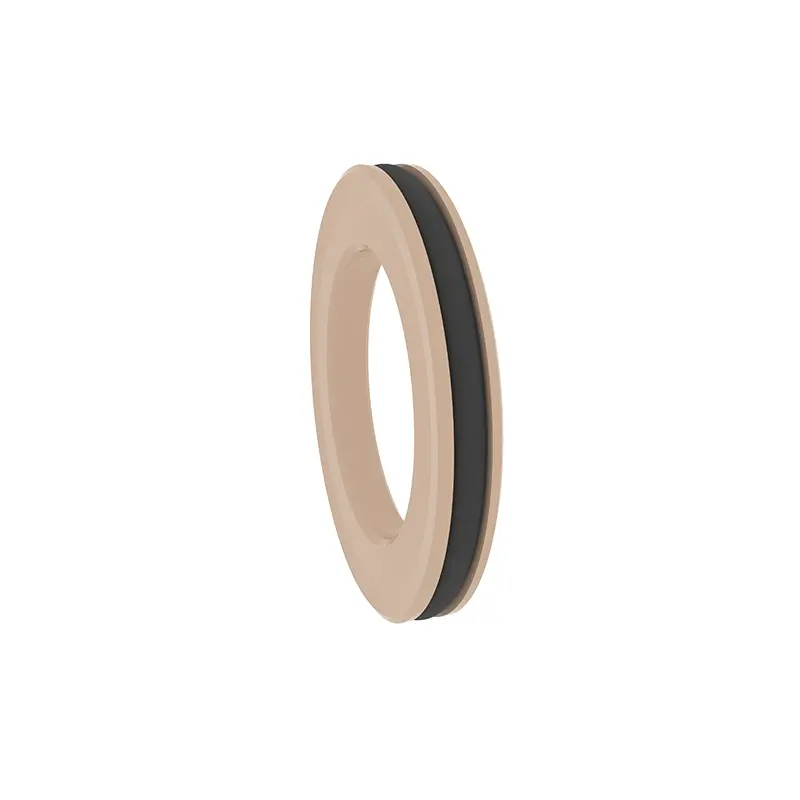

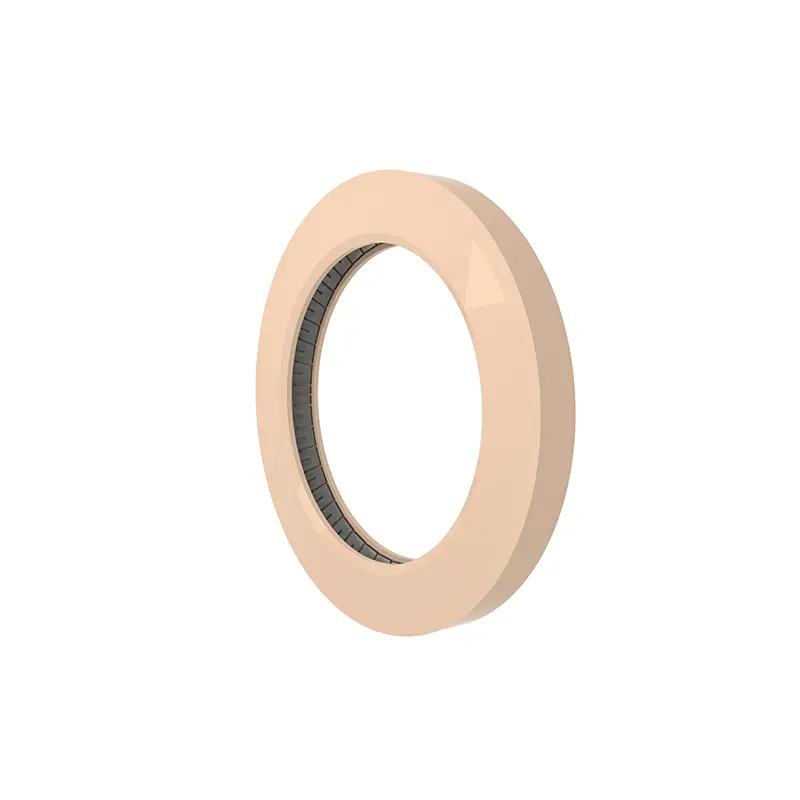

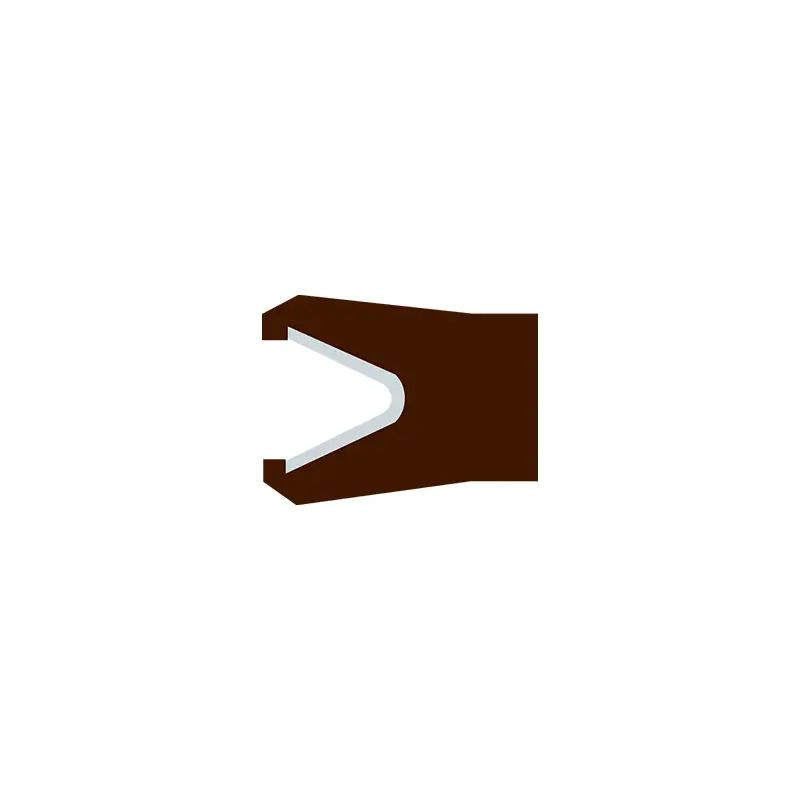

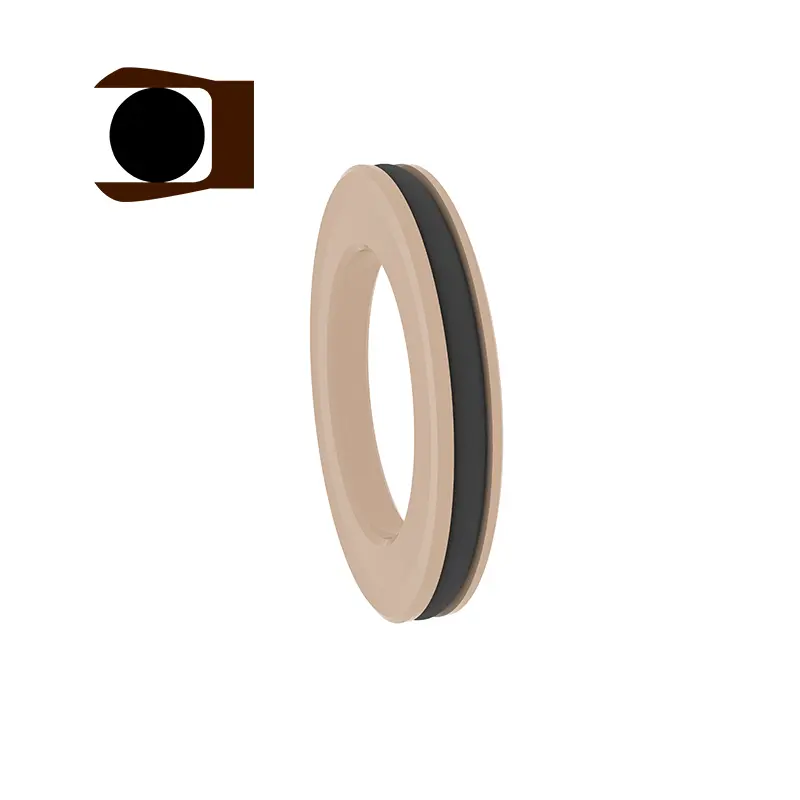

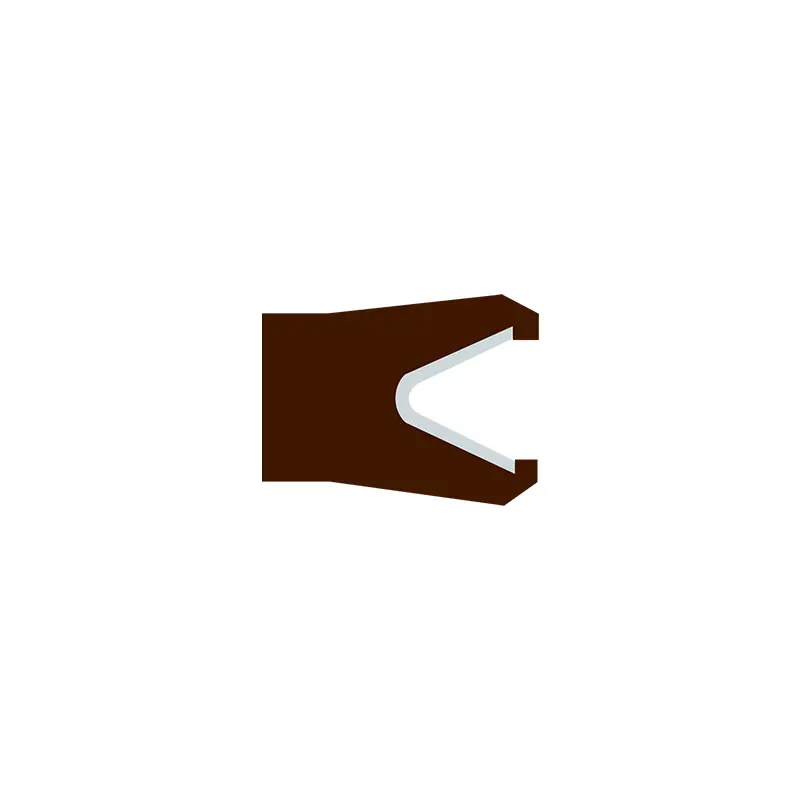

RC2876 மற்றும் RC2877 ஆகியவை பான்-சீல்ஸ், மற்றும் RC2876-B மற்றும் RC2877-B ஆகியவை Y- வடிவ ஒருங்கிணைந்த முத்திரைகள். ஒவ்வொரு மாதிரிக்கும் இடையிலான இரண்டு வெவ்வேறு பிரிவுகளும் ஒரே பள்ளத்தைக் கொண்டுள்ளன, மேலும் அவை பரிமாற்றம் செய்யலாம். அவை அச்சு (முடிவு) மற்றும் ஃபிளாஞ்ச் ஒரு வழி அழுத்தம் நிலையான முத்திரைகளுக்கு ஏற்றவை, மேலும் மேற்பரப்பு கடினத்தன்மை சிறந்ததமில்லாத இடங்களில் பயன்படுத்தப்படலாம். இரண்டு பான்-சீல்கள் துருப்பிடிக்காத எஃகு நீரூற்றுகள் மற்றும் உயர் செயல்பாட்டு பிளாஸ்டிக்குகளால் ஆனவை. துருப்பிடிக்காத எஃகு நீரூற்றுகள் வி-வடிவ நீரூற்றுகள் மற்றும் ஓ வடிவ நீரூற்றுகளாக தேர்ந்தெடுக்கப்படலாம். RC2876-B மற்றும் RC2877-B ஐப் பயன்படுத்தும் போது, பொருந்தக்கூடிய எலாஸ்டோமர் பொருட்களை நியாயமான முறையில் தேர்ந்தெடுக்க வேண்டியது அவசியம்.
தயாரிப்பு அம்சங்கள் மற்றும் பயன்பாடுகள்:

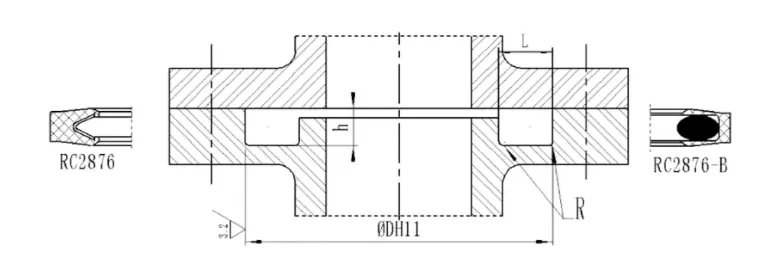

RC2876
பொருந்தக்கூடிய பணி நிலைமைகள் (வரம்பு மதிப்புகள் ஒரே நேரத்தில் தோன்றக்கூடாது)
| அழுத்தம் MPa | வேகம் m/s | வெப்பநிலை | நடுத்தர | ||
| RC2876 | RC2876-B | - | RC2876 | RC2876-B | அனைத்து திரவங்கள், ரசாயனங்கள், வாயுக்கள் |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
பொருள் தேர்வு
1. பொருந்தக்கூடிய ஓ-ரிங் பொருட்கள்: R01 நைட்ரைல் ரப்பர் (NBR), R02 flororubber (FKM), முதலியன.
2. சீல் வளைய பொருட்கள்: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, முதலியன.
3. ஓ-வடிவ நீரூற்றுகள் மற்றும் வி-வடிவ நீரூற்றுகளிலிருந்து எஃகு நீரூற்றுகளைத் தேர்ந்தெடுக்கலாம்.
வரிசைப்படுத்தும் உதாரணம்
RC2876-40-PTFE4+V உள் அழுத்த பள்ளத்தின் வெளிப்புற விட்டம் 40, சீல் வளைய பொருள் PTFE4, மற்றும் வசந்தம் V- வடிவ வசந்தம்

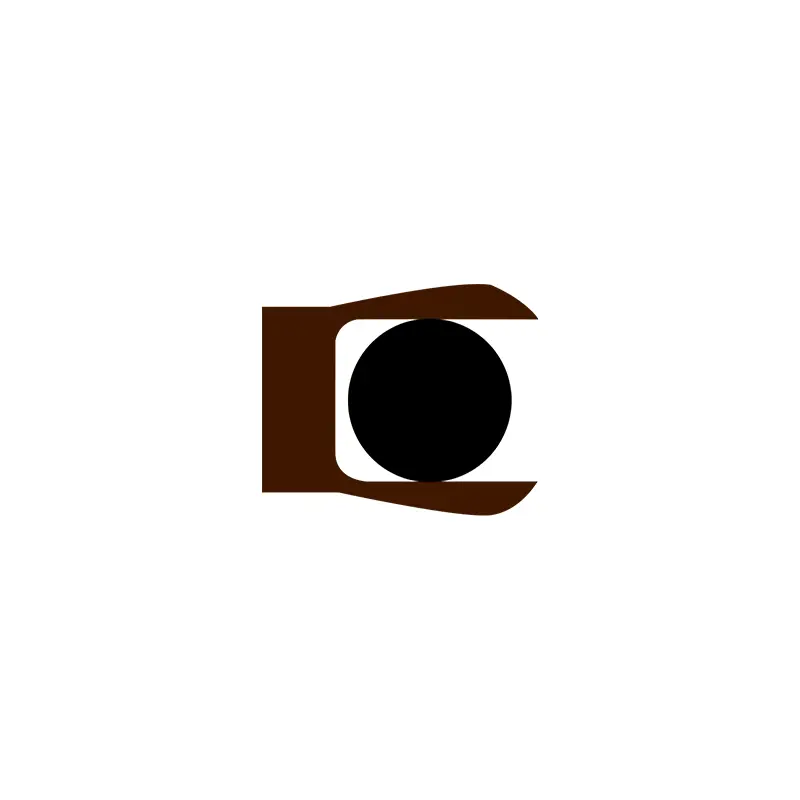

RC2876-B-40-PTFE4+R02 உள் அழுத்த பள்ளத்தின் வெளிப்புற விட்டம் 40, சீல் வளைய பொருள் PTFE4, மற்றும் பொருந்தக்கூடிய ஓ-மோதிரம் ஃப்ளோரோரூபர் ஆகும்
குறிப்பு: நீங்கள் நீட்டிக்கப்பட்ட வரம்பைத் தேர்வுசெய்தால், தயவுசெய்து தொடர் எண்ணைப் பயன்படுத்தவும்.
| வரிசை எண் | வரிசை எண் | நிலையான வரம்பு Dh11 | நீட்டிக்கப்பட்ட வரம்பு Dh11 | பள்ளம் ஆழம் ம-0.05 | பள்ளம் அகலம் எல்+0.2 | சுற்று மூலைகள் Rmax |
| RC2876-0 | RC2876-B-0 | 10 ~ 13.9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2876-1 | RC2876-B-1 | 14 ~ 24.9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2876-2 | RC2876-B-2 | 25 ~ 45.9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2876-3 | RC2876-B-3 | 46 ~ 124.9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2876-4 | RC2876-B-4 | 125 ~ 999.9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2876-5 | RC2876-B-5 | 0001000 | ≥110 | 9.5 | 15.0 | 0.8 |
RC2877
பொருந்தக்கூடிய பணி நிலைமைகள் (வரம்பு மதிப்புகள் ஒரே நேரத்தில் தோன்றக்கூடாது)
| அழுத்தம் MPa | வேகம் m/s | வெப்பநிலை | நடுத்தர | ||
| RC2877 | RC2877-B | - | RC2877 | RC2877-B | அனைத்து திரவங்கள், ரசாயனங்கள், வாயுக்கள் |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
1. பொருந்தக்கூடிய ஓ-ரிங் பொருட்கள்: R01 நைட்ரைல் ரப்பர் (NBR), R02 flororubber (FKM), முதலியன.
2. சீல் வளைய பொருட்கள்: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, முதலியன.
3. ஓ-வடிவ நீரூற்றுகள் மற்றும் வி-வடிவ நீரூற்றுகளிலிருந்து எஃகு நீரூற்றுகளைத் தேர்ந்தெடுக்கலாம்.
வரிசைப்படுத்தும் உதாரணம்
RC2877-40-PTFE4+V வெளிப்புற அழுத்த பள்ளத்தின் உள் விட்டம் 40, சீல் வளைய பொருள் PTFE4, மற்றும் எஃகு வசந்தம் ஒரு V- வடிவ வசந்தம்

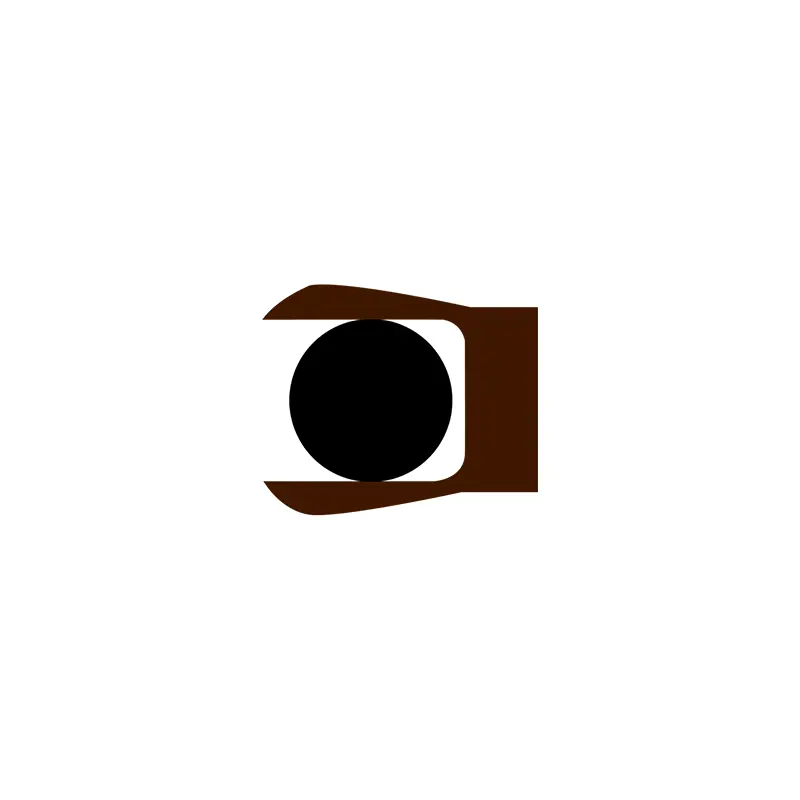

RC2877-B-40-PTFE4+R02 வெளிப்புற அழுத்த பள்ளத்தின் உள் விட்டம் 40, சீல் வளைய பொருள் PTFE4, மற்றும் பொருந்தக்கூடிய ஓ-மோதிரம் ஃப்ளோரோரூபர் ஆகும்
குறிப்பு: நீங்கள் நீட்டிக்கப்பட்ட வரம்பைத் தேர்வுசெய்தால், தயவுசெய்து தொடர் எண்ணைப் பயன்படுத்தவும்.

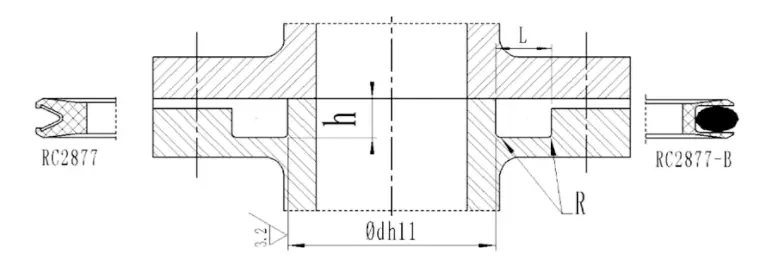

| வரிசை எண் | வரிசை எண் | நிலையான வரம்பு டி எச் 11 | நீட்டிக்கப்பட்ட வரம்பு Dh11 | பள்ளம் ஆழம் ம-0.05 | பள்ளம் அகலம் எல்+0.2 | சுற்று மூலைகள் Rmax |
| RC2877-0 | RC2877-B-0 | 3 ~ 9.9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2877-1 | RC2877-B-1 | 10 ~ 19.9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2877-2 | RC2877-B-2 | 20 ~ 39.9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2877-3 | RC2877-B-3 | 40 ~ 119.9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2877-4 | RC2877-B-4 | 120 ~ 999.9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2877-5 | RC2877-B-5 | 0001000 | ≥110 | 9.5 | 15.0 | 0.8 |
