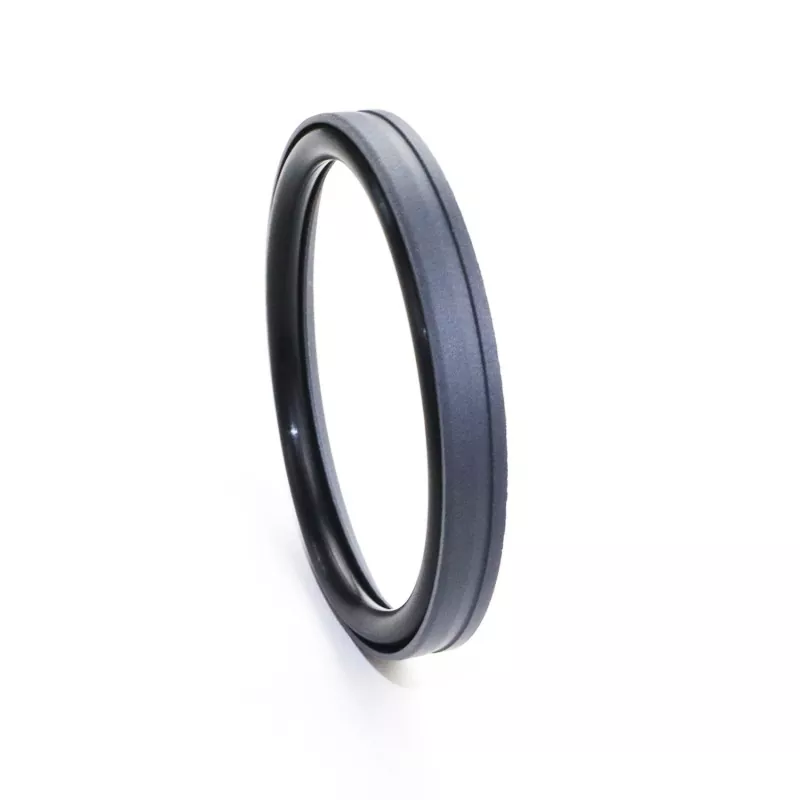

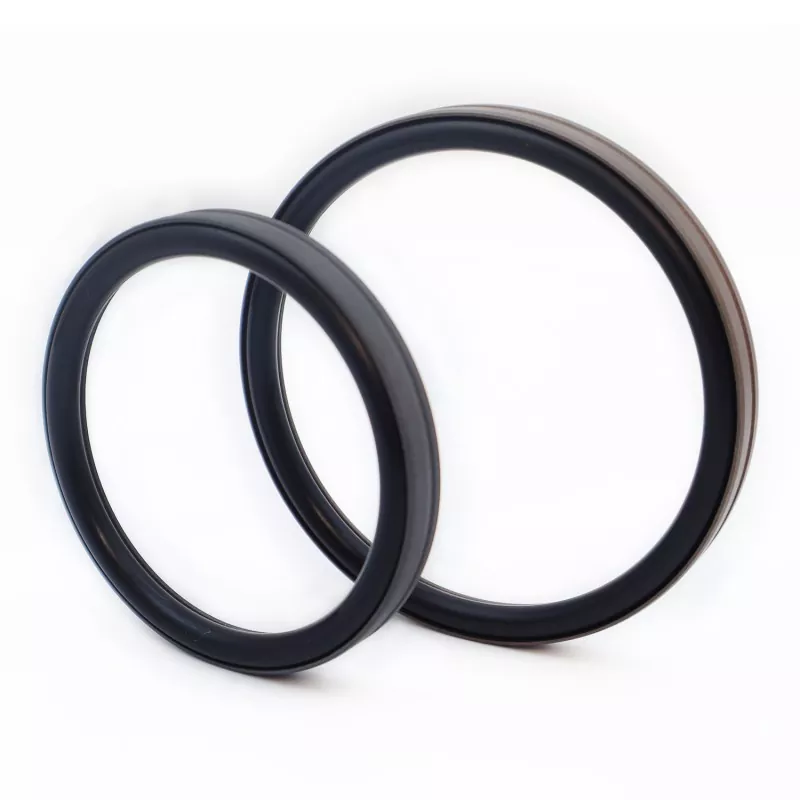

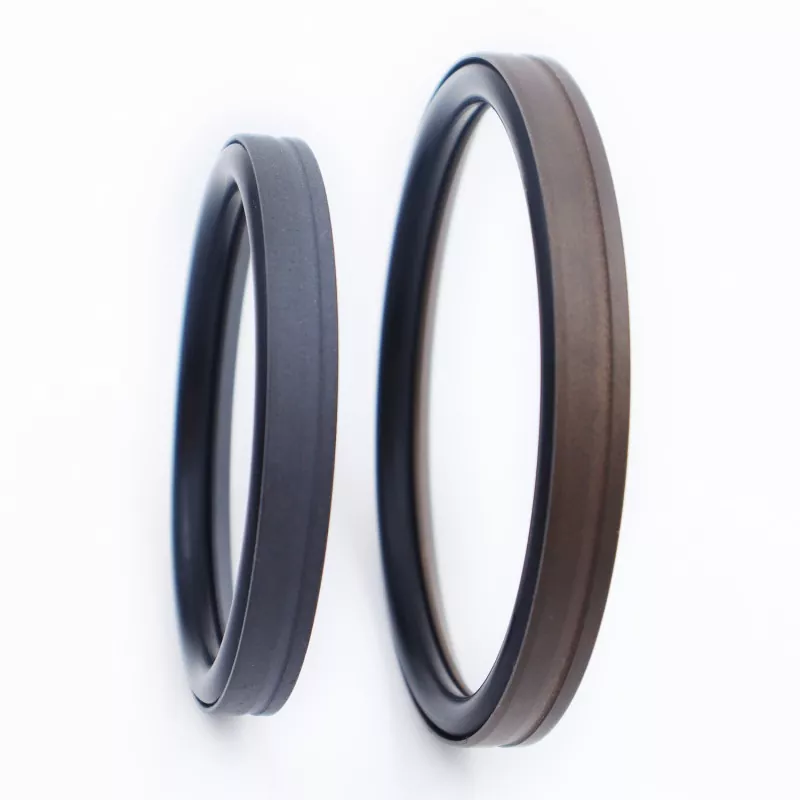

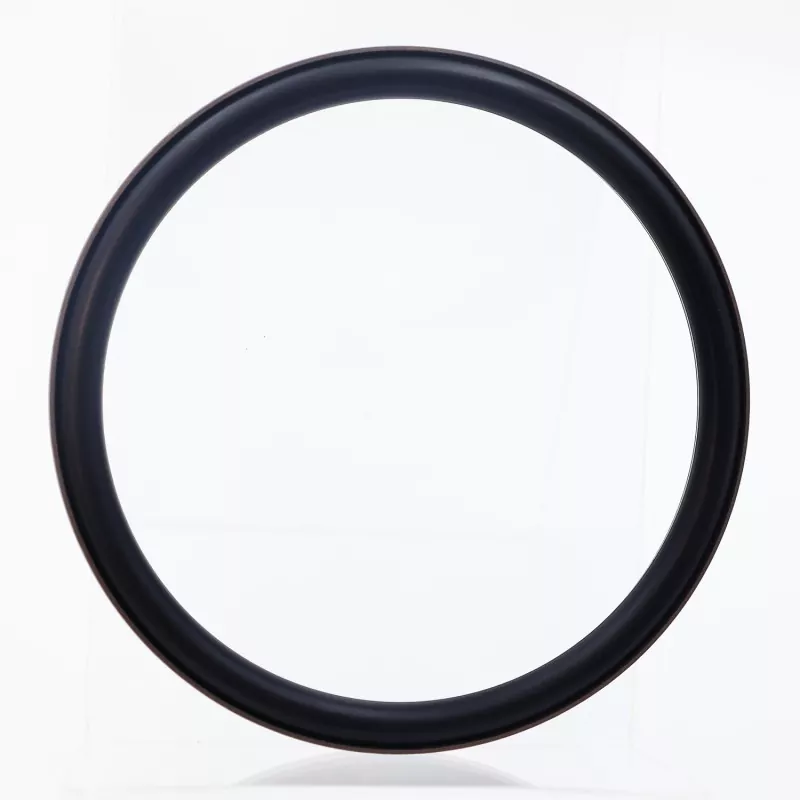

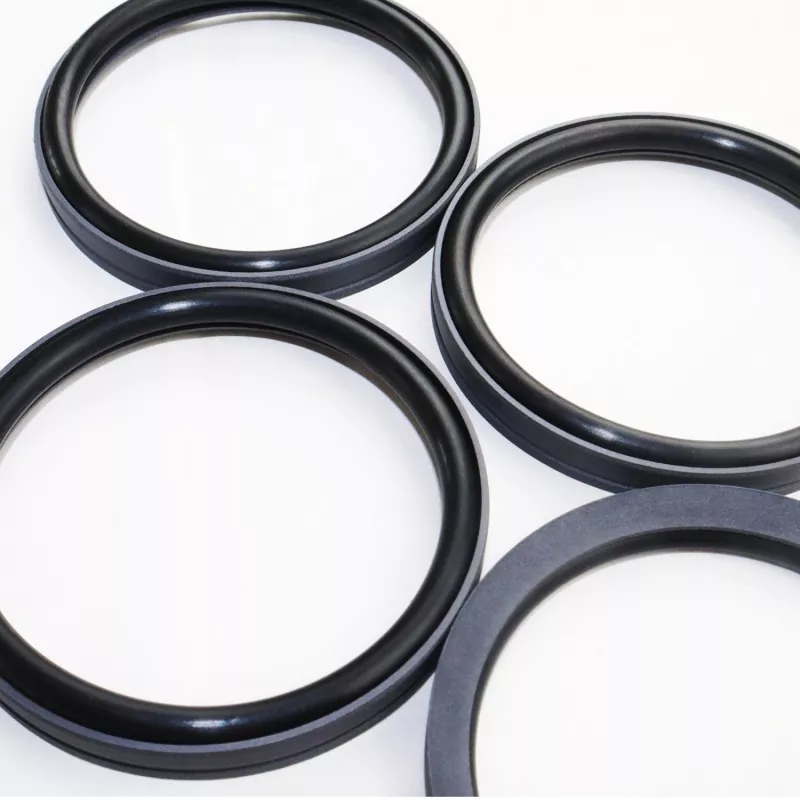

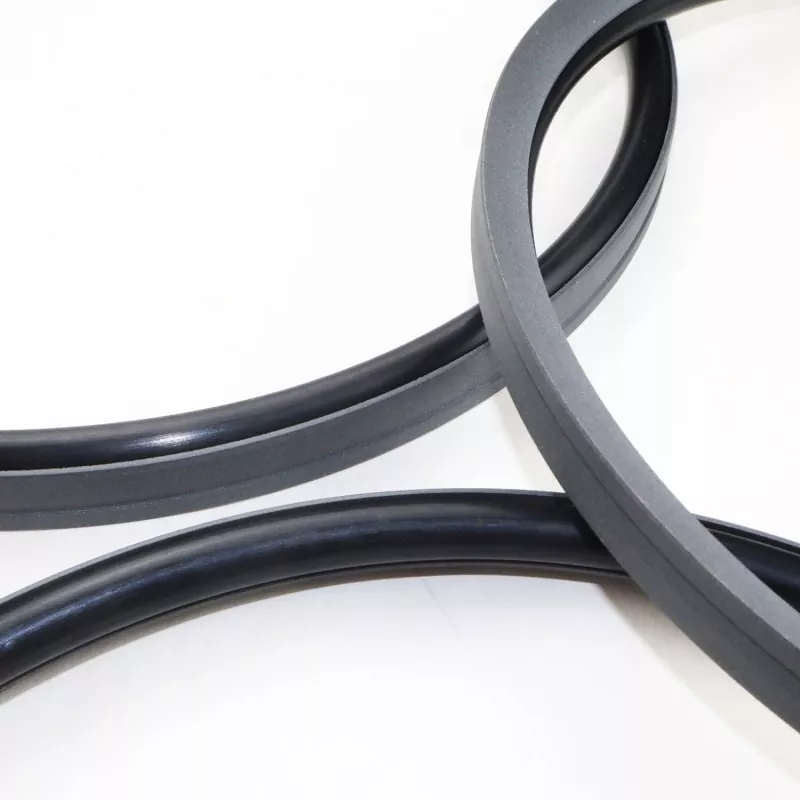

போர் ஃபுட் வகை ஒருங்கிணைந்த முத்திரை PTFE (அல்லது PTFE கலவை) மற்றும் ஒரு ரப்பர் O-வளையத்தால் செய்யப்பட்ட கால் வடிவ சீல் வளையத்தைக் கொண்டுள்ளது; இது ஹைட்ராலிக் மற்றும் நியூமேடிக் ரெசிப்ரோகேட்டிங் பயன்பாடுகளில் ஒற்றை-நடிப்பு சீல் செய்ய வடிவமைக்கப்பட்டுள்ளது. பொருந்தக்கூடிய O-ரிங் (GB1235 தரநிலைக்கு இணங்க) அடிப்படையில் இது RC53 மற்றும் RC54 தொடர்களாக வகைப்படுத்தப்பட்டுள்ளது. சீலிங் வளையத்தின் மெல்லிய உதடு வடிவமைப்பிற்கு நன்றி, இது சிறந்த பின்தொடர்தல் இழப்பீடு மற்றும் சிறந்த சீல் செயல்திறனை வழங்குகிறது. இது உயர் மற்றும் குறைந்த அழுத்த நிலைகளில் சிறப்பாகச் செயல்படுகிறது, "ஸ்டிக்-ஸ்லிப்" (தவழும்) இல்லாமல் இயங்குகிறது, நீண்ட கால எண்ணெய் இல்லாத சீல் செய்வதை ஆதரிக்கிறது மற்றும் உயர் அழுத்த சிலிண்டர் பிஸ்டன்களுக்கு பரவலாகப் பயன்படுத்தப்படுகிறது.
கால் வடிவ சீல் மேற்பரப்பில் உள்ள ஆப்பு வடிவ பள்ளம் உராய்வைக் குறைக்கும் போது சீல் ஒருமைப்பாடு மற்றும் மாசு எதிர்ப்பை அதிகரிக்கிறது. கட்டமைப்பு வடிவமைப்பு முத்திரையின் அழுத்தம் தாங்கும் திறனையும் மேம்படுத்துகிறது. பொதுவாக, மூடிய பள்ளங்களில் நிறுவலுக்கு ஏற்றது அல்ல.
1. ஹைட்ராலிக் மற்றும் நியூமேடிக் பயன்பாடுகளுக்கு ஏற்றது;
2. உயர் மற்றும் குறைந்த அழுத்த நிலைமைகளின் கீழ் சிறந்த சீல் செயல்திறன்;
3. குறைந்த உராய்வு, குறைந்தபட்ச முறிவு எதிர்ப்பு, மென்மையான இயக்கம், சமமான டைனமிக் மற்றும் நிலையான உராய்வு, மற்றும் குச்சி சீட்டு இல்லை;
4. நீண்ட சேவை வாழ்க்கை; எண்ணெய் இல்லாத உயவு பயன்பாடுகளுக்கு ஏற்றது;
5. உயர் அழுத்தம் மற்றும் தீவிர உயர் அழுத்த சீல் செய்ய ஏற்றது;
வரம்பு மதிப்புகள் ஒரே நேரத்தில் ஏற்படக்கூடாது.
|
அழுத்தம் (MPa) |
வெப்பநிலை (°C) |
வேகம் மீ/வி |
ஊடகம் |
|
≤100 |
-35 முதல் +100 வரை (NBR O- வளையத்துடன்) |
≤6 |
கனிம அடிப்படையிலான ஹைட்ராலிக் எண்ணெய்கள், தீ-எதிர்ப்பு திரவங்கள் (HFA/HFB), வாயுக்கள் போன்றவை. |
|
-20 முதல் +180 வரை (FKM O- வளையத்துடன்) |
1. இணக்கமான O-ரிங் பொருட்கள் பின்வருமாறு: R01 நைட்ரைல் ரப்பர் (NBR), R02 Fluoroelastomer (FKM) போன்றவை.
2. சீல் வளைய பொருள்: நிலையான பொருள் PTFE3; கிடைக்கக்கூடிய பிற பொருட்களில் PTFE2, PTFE4 மற்றும் பிற உயர் செயல்திறன் கொண்ட பிளாஸ்டிக்குகள் அடங்கும்.

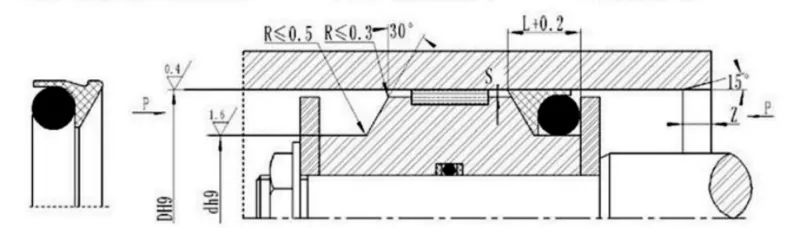

ஆர்டர் மாடல்: RC53-80x69.6x9.8-PTFE3-R01
துளை விட்டம் x பள்ளம் விட்டம் x பள்ளம் அகலம் | PTFE3: மாற்றியமைக்கப்பட்ட PTFE பொருள் குறியீடு | R01: ஓ-ரிங் பொருள் குறியீடு
அளவுரு வரம்பிற்குள் எந்த அளவும் கிடைக்கும்
|
துளை வரம்பு D H9 |
பள்ளம் விட்டம் d h9 |
பள்ளம் அகலம் L+0.2 |
ரேடியல் கிளியரன்ஸ் ஸ்மாக்ஸ் |
சேம்ஃபர் Zmin |
ஓ-ரிங் கம்பி விட்டம் செய்ய |
|
|
<40Mpa |
<60 எம்பிஏ |
|||||
|
13~24 |
டி-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25~49 |
டி-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121 |
டி-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122~1500 |
டி-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
GB1235 O-வளையங்களுடன் இணக்கமானது; குறிப்பிட்ட வரம்பிற்குள் எந்த அளவையும் வழங்க முடியும்.
|
துளை வரம்பு D H9 |
பள்ளம் விட்டம் d h9 |
பள்ளம் அகலம் L+0.2 |
ரேடியல் கிளியரன்ஸ் ஸ்மாக்ஸ் |
சேம்ஃபர் Zmin |
ஓ-ரிங் கம்பி விட்டம் செய்ய |
|
|
<40Mpa |
<60 எம்பிஏ |
|||||
|
12~49 |
டி-7.0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50~169 |
டி-11.0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170~1500 |
டி-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
குறிப்பு: அழுத்தம் >60 MPa க்கு, சீல் பேஸ் பகுதியில் H8/8 ஃபிட் டாலரன்ஸ் பயன்படுத்தப்படுகிறது, மேலும் அல்ட்ரா-ஹை-பிரஷர் சீல் கிளியரன்ஸ் ஸ்மாக்ஸ் <0.05 ஆகும்.
