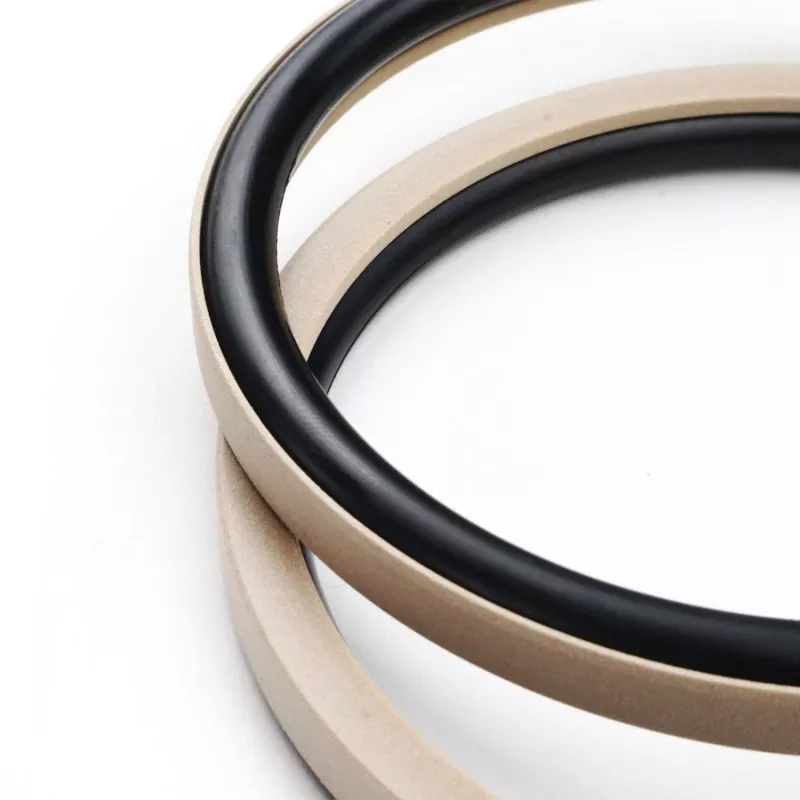

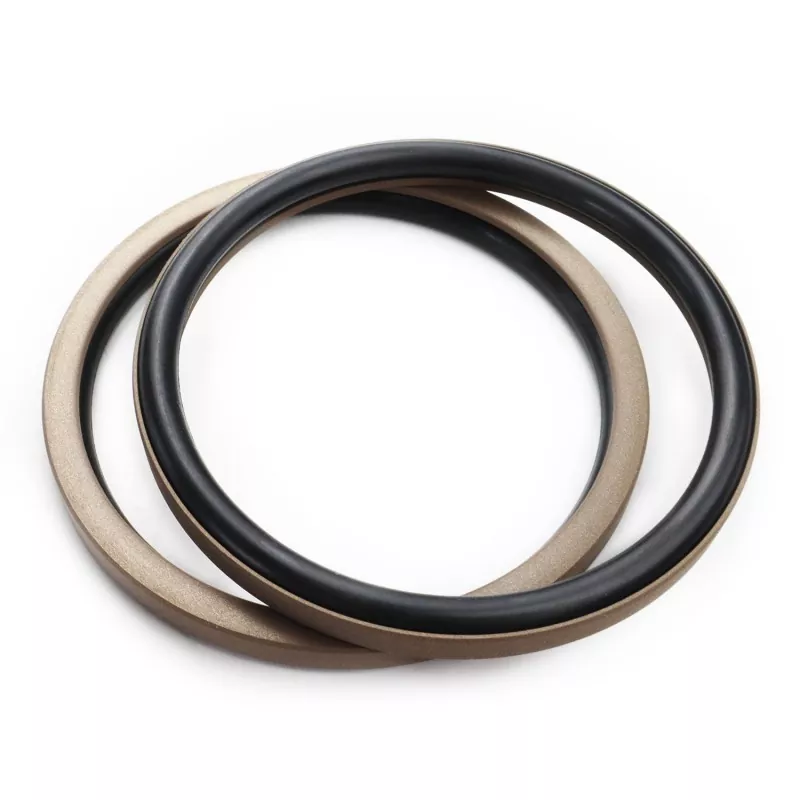

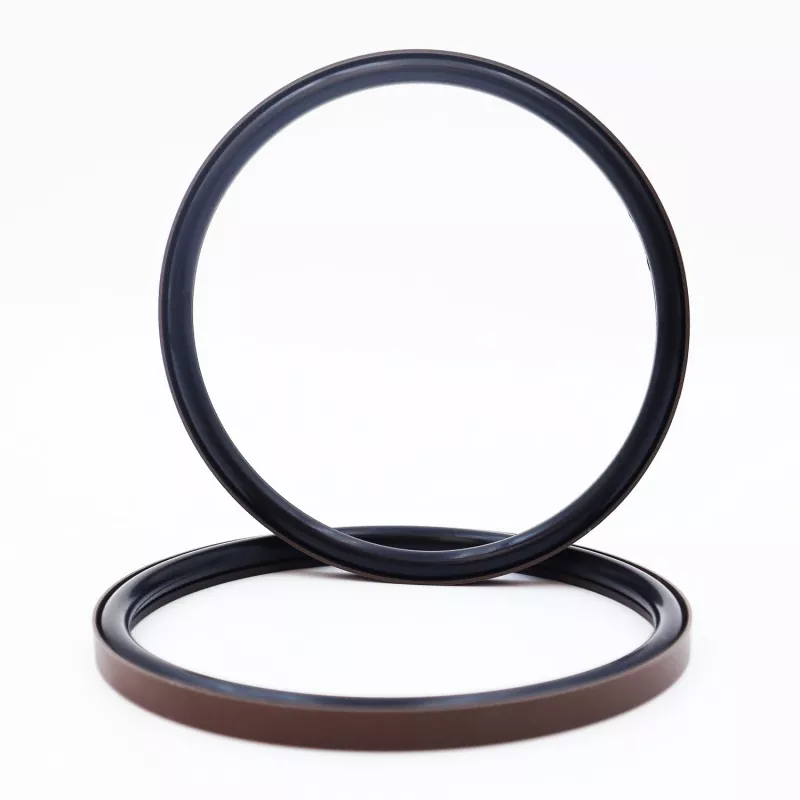

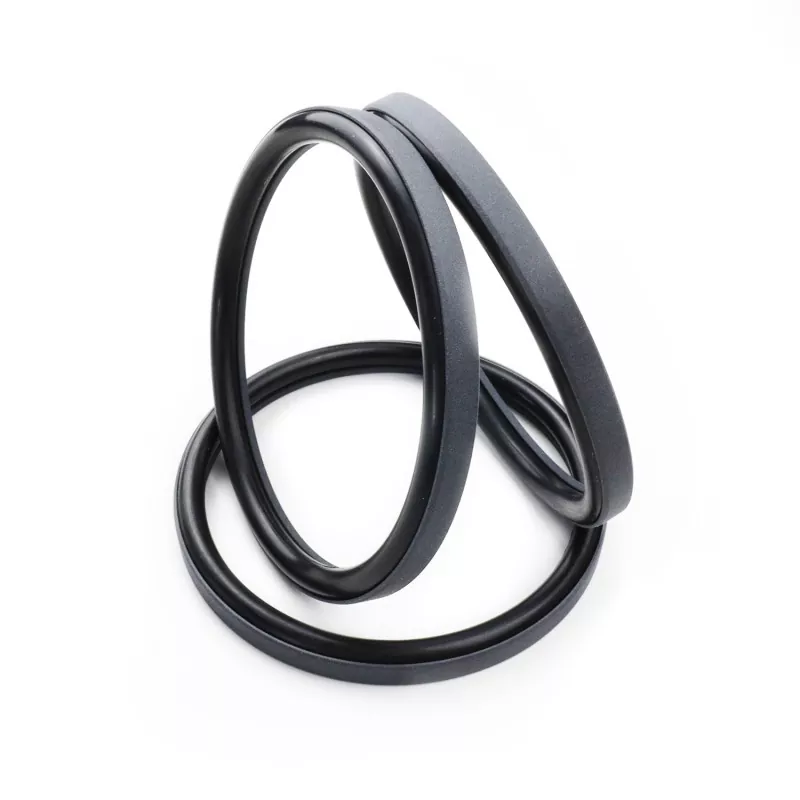

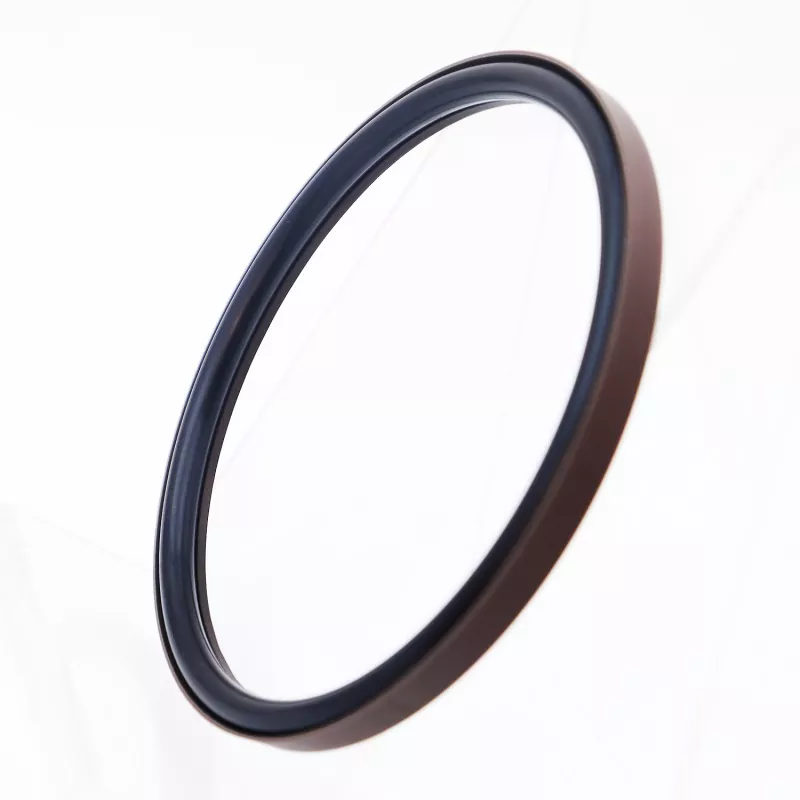

பிஸ்டனுக்கான வலது கோண ஒருங்கிணைந்த முத்திரையானது PTFE (அல்லது PTFE கலவை) மற்றும் ஒரு ரப்பர் O-வளையத்தால் செய்யப்பட்ட வலது கோண சீல் வளையத்தைக் கொண்டுள்ளது; இது ஹைட்ராலிக் மற்றும் நியூமேடிக் ரெசிப்ரோகேட்டிங் பயன்பாடுகளில் ஒற்றை-நடிப்பு சீல் செய்ய வடிவமைக்கப்பட்டுள்ளது. இது RC51 மற்றும் RC52 தொடர்களில் பொருந்தும் O-ரிங் (GB1235 தரநிலைக்கு இணங்க) அடிப்படையில் வகைப்படுத்தப்பட்டுள்ளது. வலது-கோண சீல் வளையமானது மெல்லிய உதடு வடிவமைப்பைக் கொண்டுள்ளது, இது சிறந்த பின்தொடர்தல் இழப்பீட்டுத் திறனை வழங்குகிறது, இதன் விளைவாக சிறந்த சீல் செய்யும் செயல்திறன்.
தயாரிப்பு உராய்வு மற்றும் குறைந்தபட்ச பிரேக்அவுட் உராய்வின் குறைந்த குணகத்தை வழங்குகிறது. இது சீரான டைனமிக் மற்றும் நிலையான உராய்வை உறுதிசெய்கிறது, "ஸ்டிக்-ஸ்லிப்" (ஜெர்க்கி மோஷன்) இல்லாமல் சீராக இயங்குகிறது, எண்ணெய் இல்லாத உயவு நிலைமைகளை ஆதரிக்கிறது மற்றும் நீண்ட சேவை வாழ்க்கையைப் பெருமைப்படுத்துகிறது.
அதன் கச்சிதமான அமைப்பு நிலையான பள்ளங்களுக்கு பொருந்துகிறது மற்றும் எளிதான நிறுவல் மற்றும் பராமரிப்பை அனுமதிக்கிறது, இது பல்வேறு ஹைட்ராலிக் சிலிண்டர்களின் பிஸ்டன் கூட்டங்களுக்கு சிறந்த சீல் தேர்வாக அமைகிறது.
1. ஹைட்ராலிக் மற்றும் நியூமேடிக் பயன்பாடுகளுக்கு ஏற்றது;
2. உயர் மற்றும் குறைந்த அழுத்த சூழல்களில் சிறந்த சீல் செயல்திறன்;
3. குறைந்த உராய்வு, குறைந்தபட்ச பிரேக்அவுட் உராய்வு, மென்மையான செயல்பாடு, சீரான டைனமிக் மற்றும் நிலையான உராய்வு, மற்றும் ஸ்டிக்-ஸ்லிப் இல்லை;
4. நீண்ட சேவை வாழ்க்கை; எண்ணெய் இல்லாத உயவு பயன்பாடுகளுக்கு ஏற்றது;
5. சிறிய வடிவமைப்பு; நிறுவ மற்றும் பராமரிக்க எளிதானது;
வரம்பு மதிப்புகள் ஒரே நேரத்தில் ஏற்படக்கூடாது.
|
அழுத்தம் (MPa) |
வெப்பநிலை (°C) |
வேகம் மீ/வி |
ஊடகம் |
|
≤70 |
-35 முதல் +100 வரை (NBR O- வளையத்துடன்) |
≤6 |
கனிம அடிப்படையிலான ஹைட்ராலிக் எண்ணெய்கள், தீ-எதிர்ப்பு திரவங்கள் (HFA/HFB), வாயுக்கள் போன்றவை. |
|
-20 முதல் +180 வரை (FKM O- வளையத்துடன்) |
1. உடன் வரும் O-வளையத்திற்கான பொருட்கள் பின்வருமாறு: R01 நைட்ரைல் ரப்பர் (NBR), R02 Fluoroelastomer (FKM) போன்றவை.

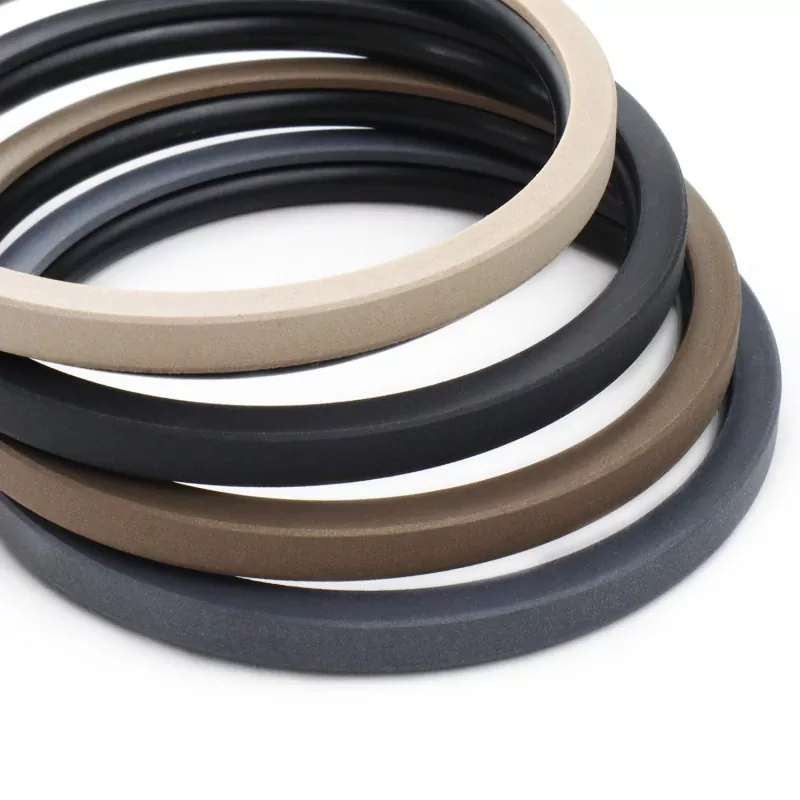

2. சீல் வளைய பொருள்: நிலையான பொருள் PTFE3; கிடைக்கக்கூடிய பிற விருப்பங்களில் PTFE2, PTFE4 மற்றும் பிற உயர் செயல்திறன் கொண்ட பிளாஸ்டிக்குகள் அடங்கும்.
ஆர்டர் மாடல்: RC51—80x70x7.6—PTFE3—R01
மாடல் - சிலிண்டர் துளை x க்ரூவ் விட்டம் x க்ரூவ் அகலம் | PTFE3: மாற்றியமைக்கப்பட்ட PTFE பொருள் குறியீடு | R01: ஓ-ரிங் பொருள் குறியீடு
குறிப்பிட்ட வரம்புகளுக்குள் விவரக்குறிப்புகள் கிடைக்கின்றன.
|

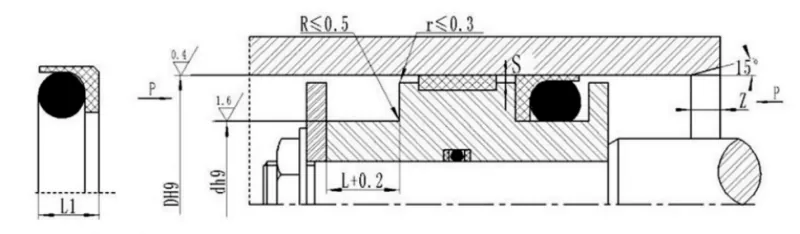

நிலையான மாதிரி DH9 RC51 |
ஒளி-சுமை DH9 RC51-Q |
கனரக DH9 RC51-Z |
பள்ளம் விட்டம் d h9 |
பள்ளம் அகலம் L+0.2 |
முத்திரை உயரம் L1 |
ரேடியல் கிளியரன்ஸ் ஸ்மாக்ஸ் |
சேம்ஃபர் Zmin |
ஓ-ரிங் கம்பி விட்டம் செய்ய |
|
|
<20எம்பிஏ |
<40எம்பிஏ |
||||||||
|
8~12 |
12.9~23.9 |
- |
டி-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12.9~23.9 |
24~49.9 |
- |
டி-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49.9 |
50~121.9 |
12.9~23.9 |
டி-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121.9 |
122~690.9 |
24~49.9 |
டி-10.0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690.9 |
691~999 |
50~121.9 |
டி-13.0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690.9 |
டி-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
691~999 |
டி-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000~1599 |
டி-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
குறிப்புகள்:1. ஒளி-கடமை தொடர் 30 மிமீ விட அகலமான மூடிய பள்ளங்களில் நிறுவ எளிதானது.
2. மூடிய பள்ளங்களில் நிறுவுவது குறித்து நிறுவனத்தை அணுகவும்.
3. 40 MPa க்கும் அதிகமான அழுத்தங்களுக்கு, சீல் பேஸ் பகுதிக்கு H8/f8 ஃபிட் டாலரன்ஸைப் பயன்படுத்தவும்.
