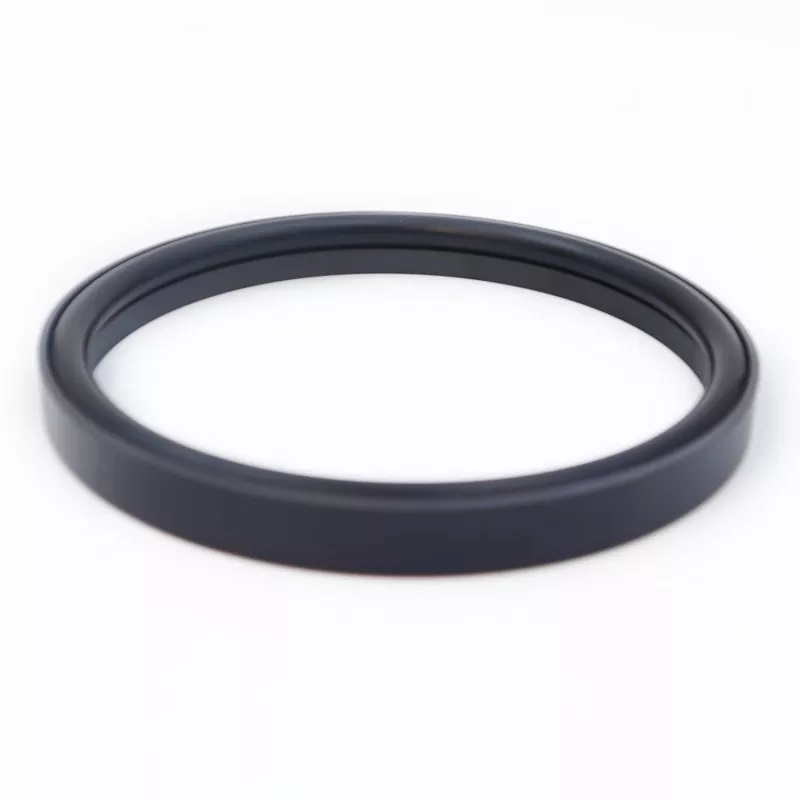

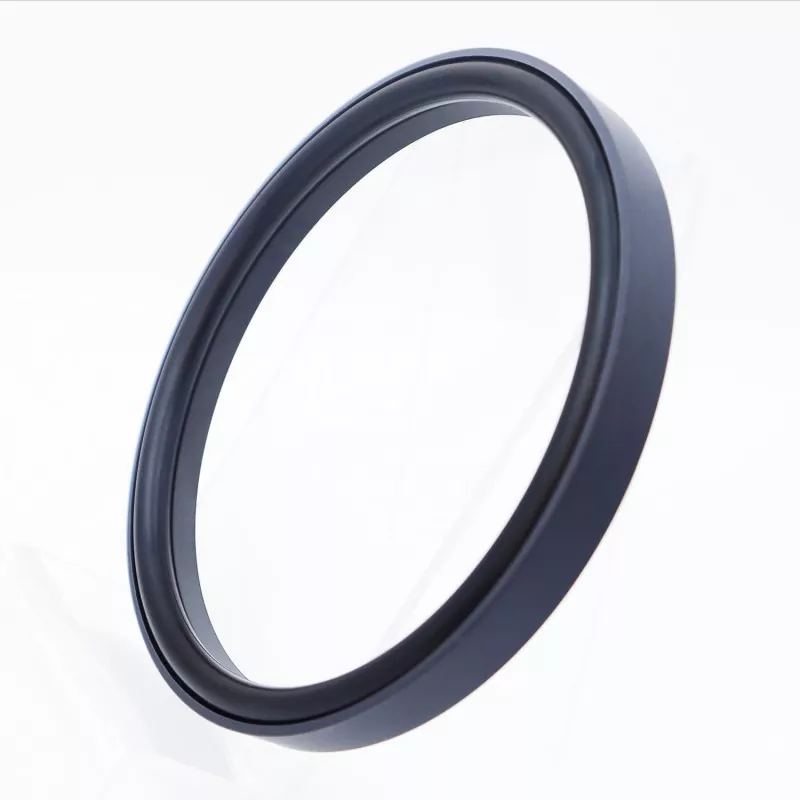

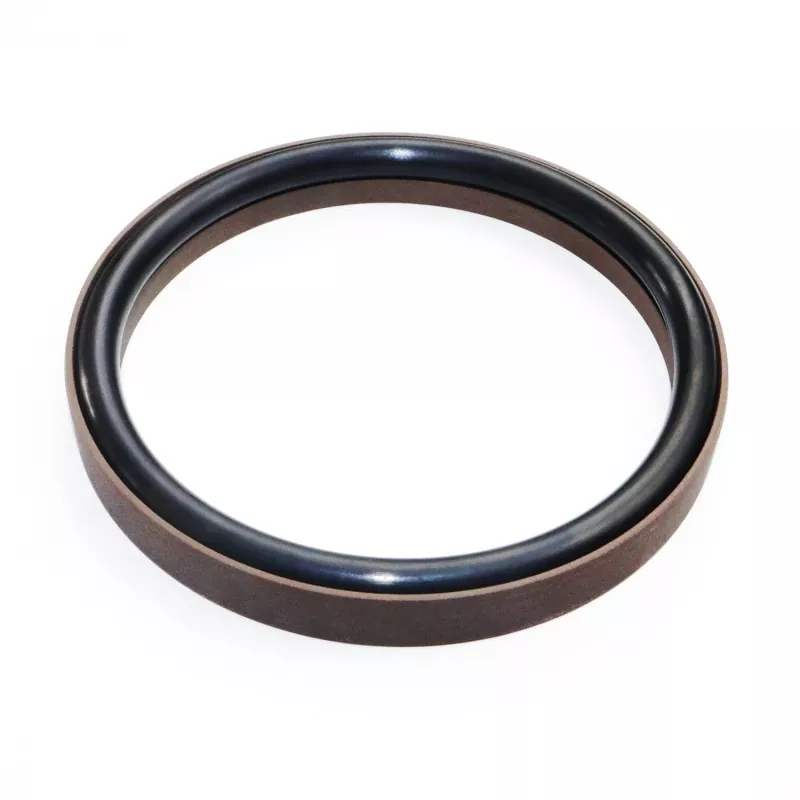

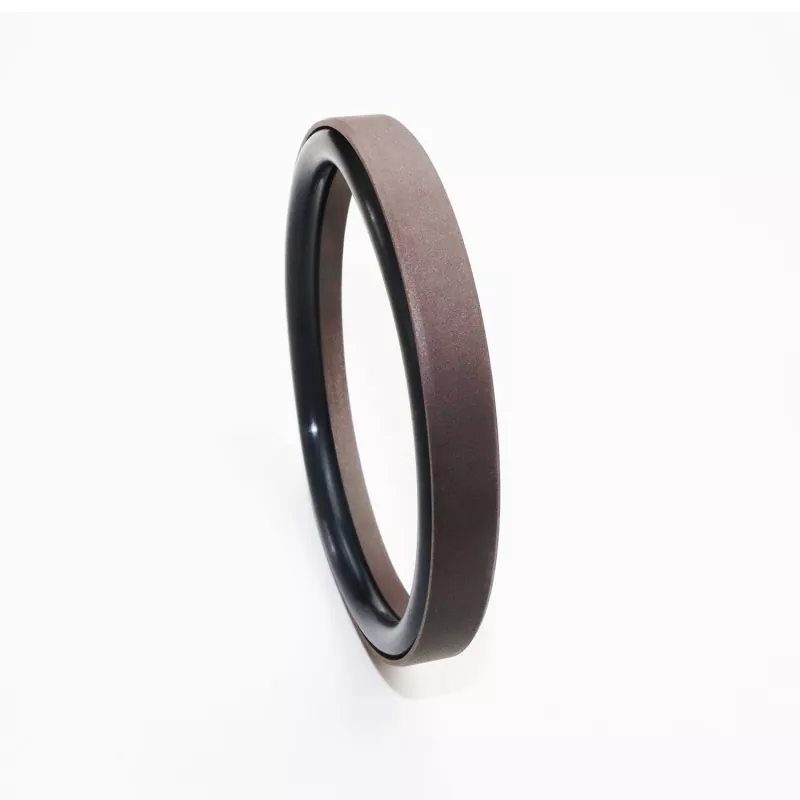

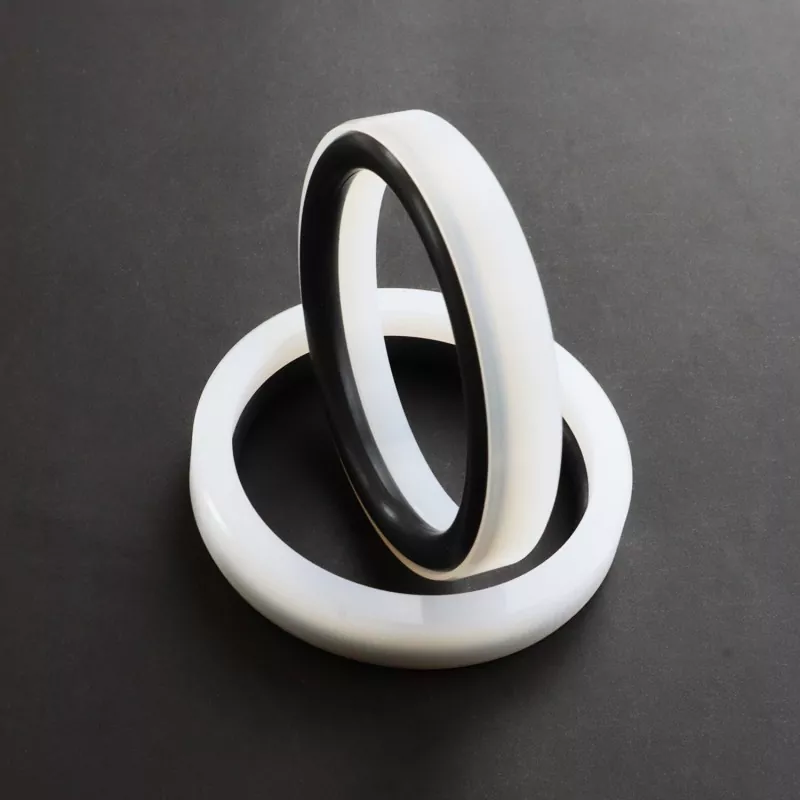

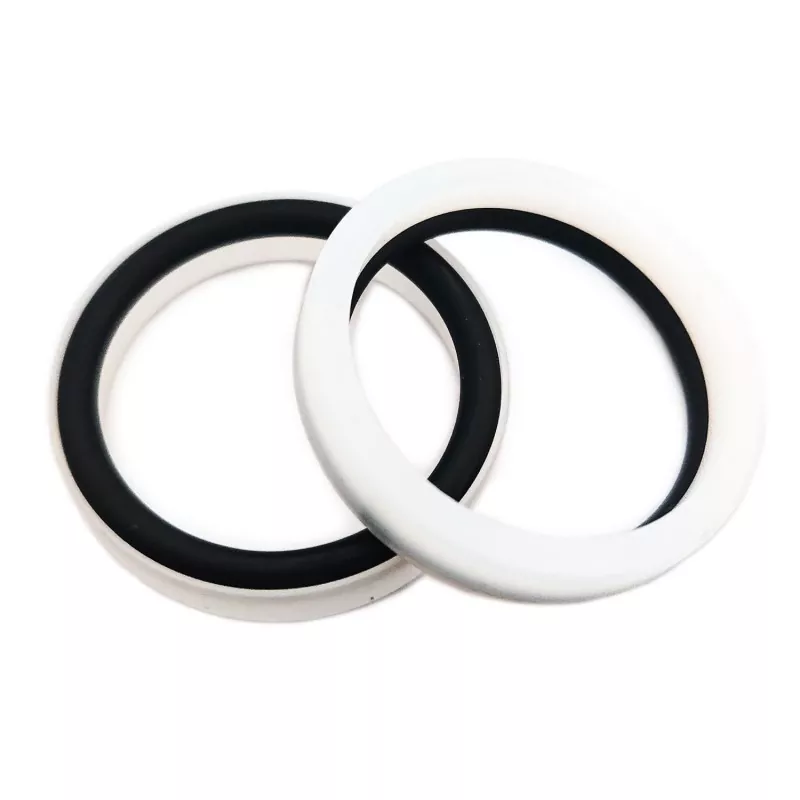

தடிக்கான வலுவூட்டப்பட்ட படி ஒருங்கிணைந்த முத்திரை (அதிக-உயர் அழுத்தம் மற்றும் நீர் சார்ந்த பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டது) PTFE (அல்லது ஒரு PTFE கலவை) மற்றும் ஒரு ரப்பர் O-வளையத்தால் செய்யப்பட்ட வலுவூட்டப்பட்ட வலது-கோண சீல் வளையத்தைக் கொண்டுள்ளது. இது RC58 மற்றும் RC59 தொடர்களில் கிடைக்கிறது, இது பயன்படுத்தப்படும் குறிப்பிட்ட O-வளையத்தைப் பொறுத்து (GB1235 தரநிலைக்கு இணங்குகிறது). இது குறைந்த உராய்வு செயல்திறனை வழங்குகிறது-தொடக்கத்தில் பூஜ்ஜிய எதிர்ப்பை உறுதிசெய்கிறது மற்றும் ஸ்டிக்-ஸ்லிப் இல்லாமல் மென்மையான பரிமாற்ற இயக்கம்-மற்றும் எண்ணெய் இல்லாத சூழலில் நீண்ட கால செயல்பாட்டிற்கு ஏற்றது, இதனால் உபகரணங்கள் செயலிழக்கும் வாய்ப்பைக் கணிசமாகக் குறைக்கிறது மற்றும் பராமரிப்பு செலவுகளைக் குறைக்கிறது.
சீல் வளையத்தின் உகந்த தடிமன் காரணமாக, நீர் அல்லது பிற குறைந்த-பாகுத்தன்மை கொண்ட ஊடகங்களுடன் பயன்படுத்தப்பட்டாலும் முத்திரை திறம்பட செயல்படுகிறது. வலுவூட்டப்பட்ட சீல் வளையத்தின் கட்டமைப்பு வடிவமைப்பு உயர் மற்றும் அதி-உயர் அழுத்தங்களுக்கு அதன் எதிர்ப்பை அதிகரிக்கிறது. பொதுவாக, இந்த முத்திரையை மூடிய பள்ளத்தில் நிறுவ முடியாது.
1. குறைந்த உராய்வு: குறைந்தபட்ச தொடக்க எதிர்ப்பு, மென்மையான இயக்கம், சமமான டைனமிக் மற்றும் நிலையான உராய்வு, மற்றும் ஸ்டிக்-ஸ்லிப் இல்லை;
2. நீண்ட சேவை வாழ்க்கை: எண்ணெய் இல்லாத உயவு பயன்பாடுகளுக்கு ஏற்றது;
3. உயர்-அழுத்தம் மற்றும் தீவிர-உயர்-அழுத்த அமைப்புகளை மூடுவதற்கு ஏற்றது, அதே போல் நீர் போன்ற குறைந்த-பாகுத்தன்மை ஊடகங்கள்;
வரம்பு மதிப்புகள் ஒரே நேரத்தில் ஏற்படக்கூடாது.
|
அழுத்தம் (MPa) |
வெப்பநிலை (°C) |
வேகம் மீ/வி |
ஊடகம் |
|
≤200 |
-35 முதல் +100 வரை (NBR O- வளையத்துடன்) |
≤6 |
கனிம அடிப்படையிலான ஹைட்ராலிக் எண்ணெய்கள், தீ-எதிர்ப்பு திரவங்கள் (HFA/HFB), நீர் போன்றவை. |
|
-20 முதல் +200 வரை (FKM O- வளையத்துடன்) |
1. இணக்கமான O-வளையப் பொருட்களில் பின்வருவன அடங்கும்: RO1 நைட்ரைல் ரப்பர் (NBR), RO2 Fluoroelastomer (FKM) போன்றவை.
2. சீல் வளைய பொருள்: நிலையான பொருள் PTFE3; மாற்று பொருட்களில் PTFE2, PTFE4 மற்றும் பிற உயர் செயல்திறன் கொண்ட பிளாஸ்டிக்குகள் அடங்கும்.
ஆர்டர் மாடல்: RC58—80x69.2x10.5—PTFE3—R01
மாதிரி - துளை விட்டம் x பள்ளம் விட்டம் x க்ரூவ் அகலம் | PTFE3 - மாற்றியமைக்கப்பட்ட PTFE மெட்டீரியல் குறியீடு | R01 - ஓ-ரிங் பொருள் குறியீடு
அளவுரு வரம்பிற்குள் விவரக்குறிப்புகள் கிடைக்கின்றன.
|

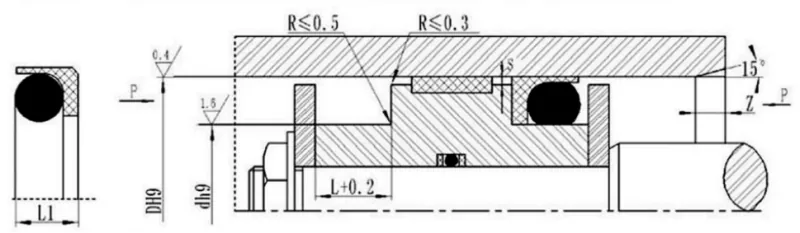

நிலையான மாதிரி DH9 RC58 |
ஒளி-சுமை DH9 RC58-Q |
கனரக DH9 RC58-Z |
பள்ளம் விட்டம் d h9 |
பள்ளம் அகலம் L+0.2 |
முத்திரை உயரம் L1 |
மூலை ஆரம் Rmax |
ரேடியல் கிளியரன்ஸ் ஸ்மாக்ஸ் |
சேம்ஃபர் Zmin |
ஓ-ரிங் கம்பி விட்டம் செய்ய |
|
|
<20எம்பிஏ |
<60எம்பிஏ |
|||||||||
|
8~12.9 |
13~23.9 |
- |
டி-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23.9 |
24~49.9 |
9~12.9 |
டி-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49.9 |
50~121.9 |
13~23.9 |
டி-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121.9 |
122~690.9 |
24~49.9 |
டி-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690.9 |
691~999 |
50~121.9 |
டி-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690.9 |
டி-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
>1600 |
691~999 |
டி-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>1600 |
- |
1000~1599 |
டி-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
குறிப்பு: அழுத்தங்கள்>60 MPa, ஒரு H8/f8 பொருத்தம் சகிப்புத்தன்மை முத்திரை அடிப்படை பகுதியில் பயன்படுத்தப்படுகிறது; அதி-உயர் அழுத்த சீல் செய்வதற்கு, Smax <0.05.
GB1235 O-வளையங்களுடன் இணக்கமானது; குறிப்பிட்ட அளவுரு வரம்பிற்குள் எந்த அளவையும் வழங்க முடியும்.
|
துளை வரம்பு D H9 |
பள்ளம் விட்டம் d h9 |
பள்ளம் அகலம் L+0.2 |
ரேடியல் கிளியரன்ஸ் ஸ்மாக்ஸ் |
மூலை ஆரம் Rmax |
சேம்ஃபர் Zmin |
ஓ-ரிங் கம்பி விட்டம் செய்ய |
|
|
<20எம்பிஏ |
<60எம்பிஏ |
||||||
|
10~54 |
டி-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55~165 |
டி-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166~1500 |
டி-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
