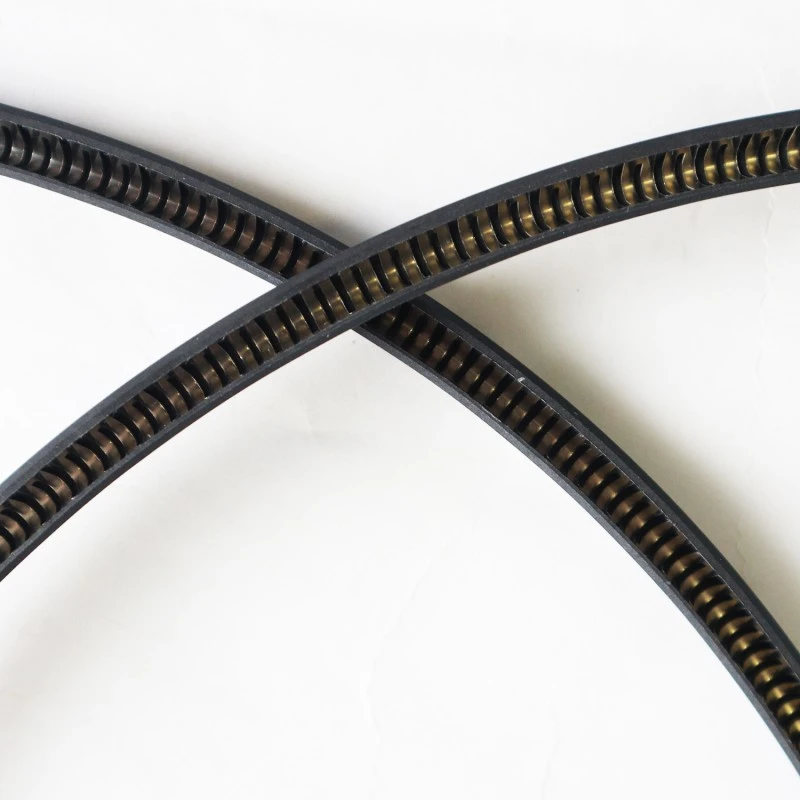

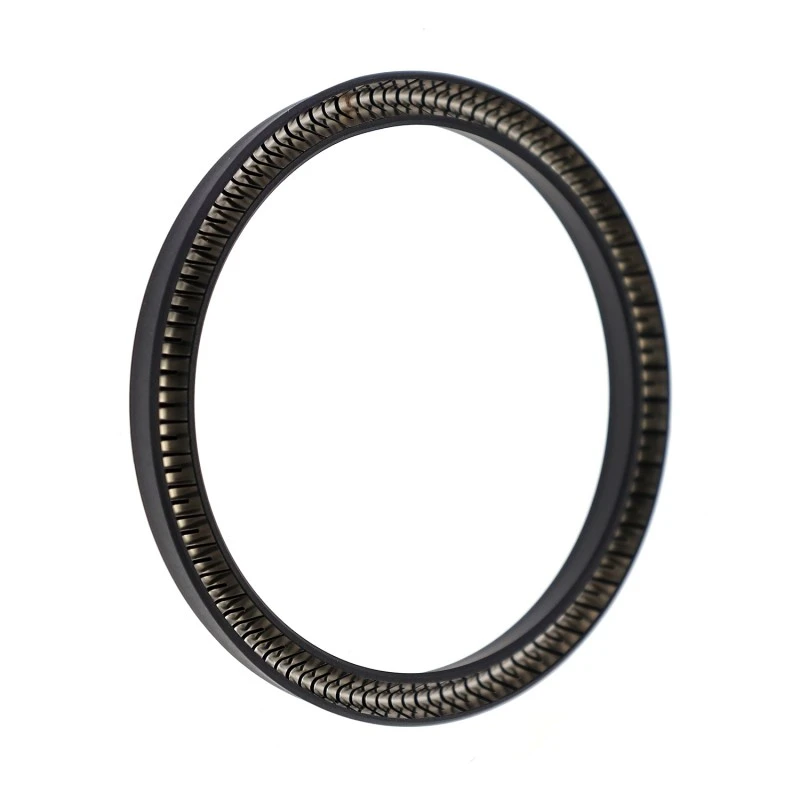

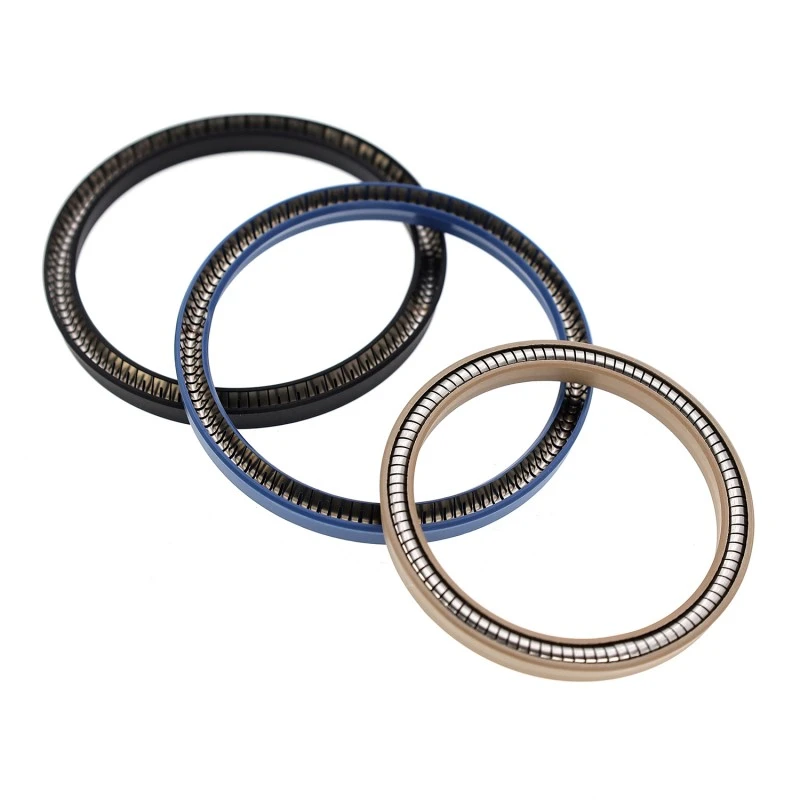

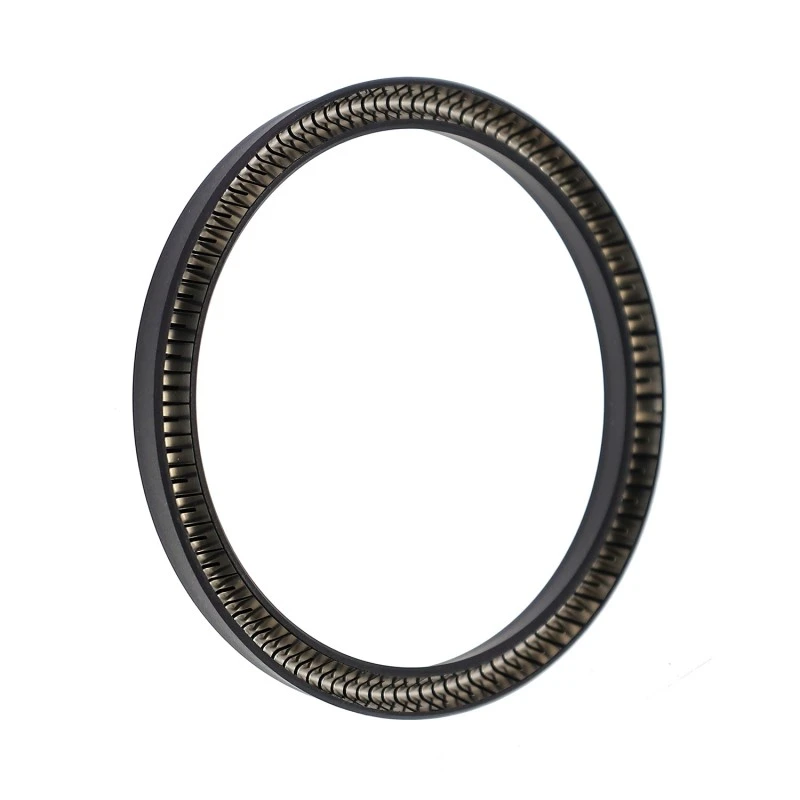

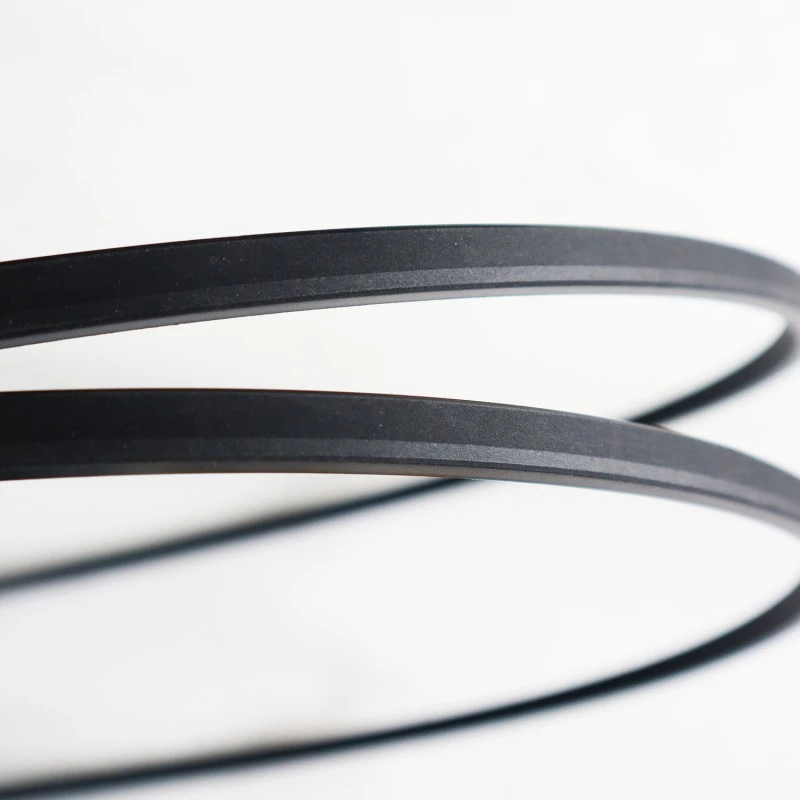

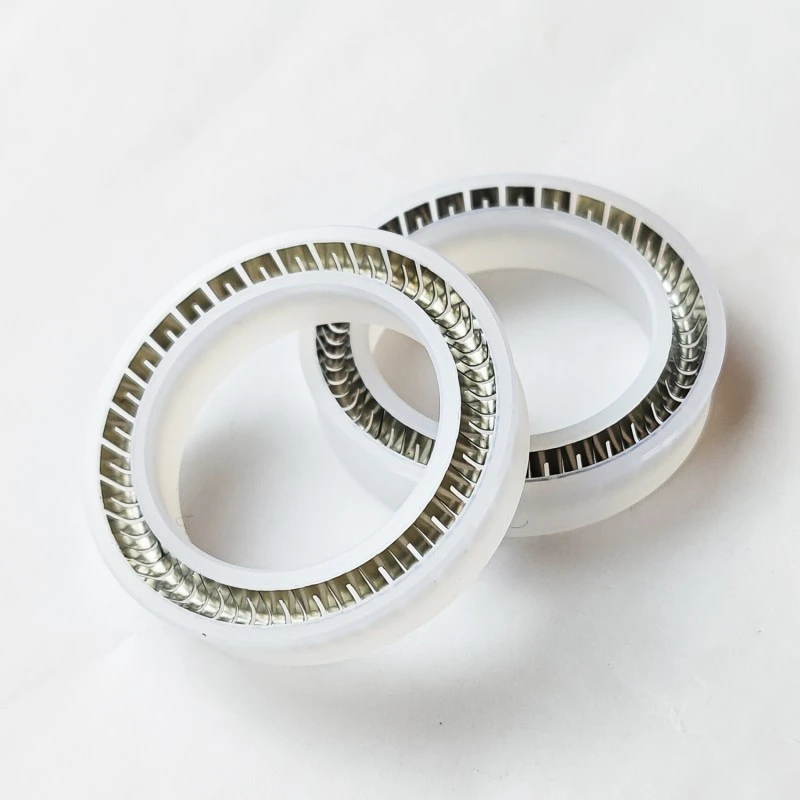

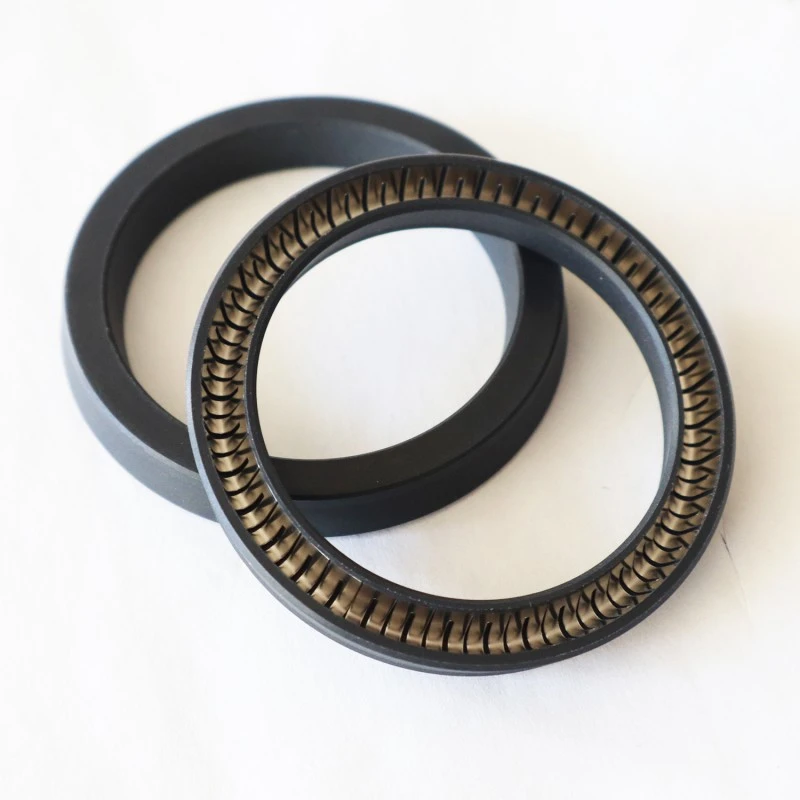

RC65 ஸ்பிரிங்-எனர்ஜைஸ்டு சீல் ஸ்டெயின்லெஸ் ஸ்டீல் ஸ்பிரிங் மற்றும் உயர் செயல்திறன் கொண்ட பிளாஸ்டிக் ஆகியவற்றால் ஆனது. துருப்பிடிக்காத எஃகு நீரூற்று V-வடிவ நீரூற்று அல்லது O-வடிவ நீரூற்றாக இருக்கலாம்.
பொருந்தக்கூடிய இயக்க நிலைமைகள் (அதிக மதிப்புகள் ஒரே நேரத்தில் நிகழக்கூடாது)
|
அழுத்தம் (MPa) |
வேகம் (மீ/வி) |
வெப்பநிலை (°C) |
நடுத்தர |
||
|
RC65<40 |
RC65-B<80 |
<10 |
RC65-200~250 |
RC65-B -35~250 |
几乎所有介质 |
பொருள் தேர்வு
1. ஓ-ரிங் மெட்டீரியலை இதிலிருந்து தேர்ந்தெடுக்கலாம்: R01 நைட்ரைல் ரப்பர் (NBR), R02 Fluororubber (FKM) போன்றவை.
2. சீல் மோதிரப் பொருட்களில் பின்வருவன அடங்கும்: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 போன்றவை.
3. O-வடிவ நீரூற்றுகள் மற்றும் V-வடிவ நீரூற்றுகளிலிருந்து துருப்பிடிக்காத எஃகு நீரூற்றுகளைத் தேர்ந்தெடுக்கலாம்.
ஆர்டர் உதாரணம்
RC65-40-PTFE4+V: துளை விட்டம் 40, சீலிங் ரிங் மெட்டீரியல் PTFE4, ஸ்டெயின்லெஸ் ஸ்டீல் ஸ்பிரிங் என்பது V வடிவ ஸ்பிரிங்.
RC65-B-40-PTFE4+R02: துளை விட்டம் 40, சீலிங் ரிங் மெட்டீரியல் PTFE4, O-ரிங் என்பது ஃப்ளோரோரப்பரால் ஆனது.

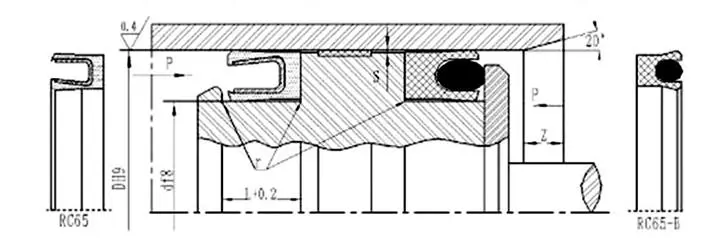

விவரக்குறிப்புகள் மற்றும் அளவுருக்கள் அட்டவணை (குறிப்பிட்ட வரம்பிற்குள் எந்த அளவும் கிடைக்கும்)
|
DH9 |
df8 |
L+0.2 |
SMax(<20MPA) |
SMax(<40MPA) |
Zmin |
rmax |
|
6~13.9 |
டி-2.9 |
2.4 |
0.08 |
0.05 |
0.8லி |
0.4 |
|
14~24.9 |
டி-4.5 |
3.6 |
0.10 |
0.07 |
0.4 |
|
|
25~45.9 |
டி-6.2 |
4.8 |
0.15 |
0.08 |
0.6 |
|
|
46~124.9 |
டி-9.4 |
7.1 |
0.20 |
0.10 |
0.8 |
|
|
125~999.9 |
டி-12.2 |
9.5 |
0.25 |
0.12 |
0.8 |
விவரக்குறிப்புகள் மற்றும் பரிமாண அட்டவணை (உங்களுக்கு தேவையான விவரக்குறிப்புகள் இந்த அட்டவணையில் பட்டியலிடப்படவில்லை என்றால், தயவுசெய்து எங்கள் நிறுவனத்தை தொடர்பு கொள்ளவும்; நாங்கள் 1600 மிமீ வரை பொருட்களை வழங்க முடியும்).
|
D |
d |
L |
|
D |
d |
L |
|
D |
d |
L |
|
D |
d |
L |
|
D |
d |
L |
|
15 |
10.5 |
3.6 |
42 |
35.8 |
4.8 |
75 |
65.6 |
7.1 |
160 |
147.8 |
9.5 |
320 |
307.8 |
9.5 |
||||
|
16 |
11.5 |
3.6 |
45 |
38.8 |
4.8 |
80 |
70.6 |
7.1 |
180 |
167.8 |
9.5 |
350 |
337.8 |
9.5 |
||||
|
18 |
13.5 |
3.6 |
48 |
38.6 |
7.1 |
85 |
75.6 |
7.1 |
190 |
177.8 |
9.5 |
400 |
387.8 |
9.5 |
||||
|
20 |
15.5 |
3.6 |
50 |
40.6 |
7.1 |
90 |
80.6 |
7.1 |
200 |
187.8 |
9.5 |
420 |
407.8 |
9.5 |
||||
|
22 |
17.5 |
3.6 |
52 |
42.6 |
7.1 |
95 |
85.6 |
7.1 |
210 |
197.8 |
9.5 |
450 |
437.8 |
9.5 |
||||
|
25 |
18.8 |
4.8 |
55 |
45.6 |
7.1 |
100 |
90.6 |
7.1 |
220 |
207.8 |
9.5 |
480 |
467.8 |
9.5 |
||||
|
28 |
21.8 |
4.8 |
56 |
46.6 |
7.1 |
110 |
100.6 |
7.1 |
230 |
217.8 |
9.5 |
500 |
487.8 |
9.5 |
||||
|
30 |
23.8 |
4.8 |
60 |
50.6 |
7.1 |
120 |
110.6 |
7.1 |
240 |
227.8 |
9.5 |
600 |
587.8 |
9.5 |
||||
|
32 |
25.8 |
4.8 |
63 |
53.6 |
7.1 |
125 |
112.8 |
9.5 |
250 |
237.8 |
9.5 |
700 |
687.8 |
9.5 |
||||
|
35 |
28.8 |
4.8 |
65 |
55.6 |
7.1 |
130 |
117.8 |
9.5 |
280 |
267.8 |
9.5 |
800 |
787.8 |
9.5 |
||||
|
40 |
33.8 |
4.8 |
70 |
60.6 |
7.1 |
150 |
137.8 |
9.5 |
300 |
287.8 |
9.5 |
900 |
887.8 |
9.5 |
Ruichen's சீல் தயாரிப்புகளை எந்தெந்த துறைகளில் பயன்படுத்தலாம்?
பல தொழில்துறை சவால்களை வெற்றிகரமாக தீர்த்து, உயர் அழுத்த மற்றும் அதி உயர் அழுத்த சீல் துறையில் சீனாவில் முன்னணி நிறுவனமாக உள்ளோம்.
• அல்ட்ரா-ஹை பிரஷர் திறன்: எங்களின் சீலிங் தயாரிப்புகள் 600 MPa வரை அழுத்த மதிப்பீட்டைக் கொண்டுள்ளன, மேலும் 720 MPa இன் தீவிர நிலைமைகளின் கீழ் செயல்படும் வாடிக்கையாளர்களிடமிருந்து வெற்றிகரமான பயன்பாட்டு வழக்குகள் எங்களிடம் உள்ளன, இது சீனாவில் சீல் செய்யும் தொழில்நுட்பத்திற்கான அளவுகோலை அமைக்கிறது.
• உயர் அழுத்தம் மற்றும் உயர் வெப்பநிலை கூட்டு வேலை நிலைமைகள்: 300 MPa அழுத்தம் மற்றும் 200℃ உயர் வெப்பநிலையில் ஒரே நேரத்தில் செயல்படும் தொழில்நுட்பத் தடையை நாங்கள் வெற்றிகரமாகச் சமாளித்துவிட்டோம், மேலும் எங்கள் தயாரிப்பு செயல்திறன் சர்வதேச அளவில் மேம்பட்ட நிலைகளை எட்டியுள்ளது.
