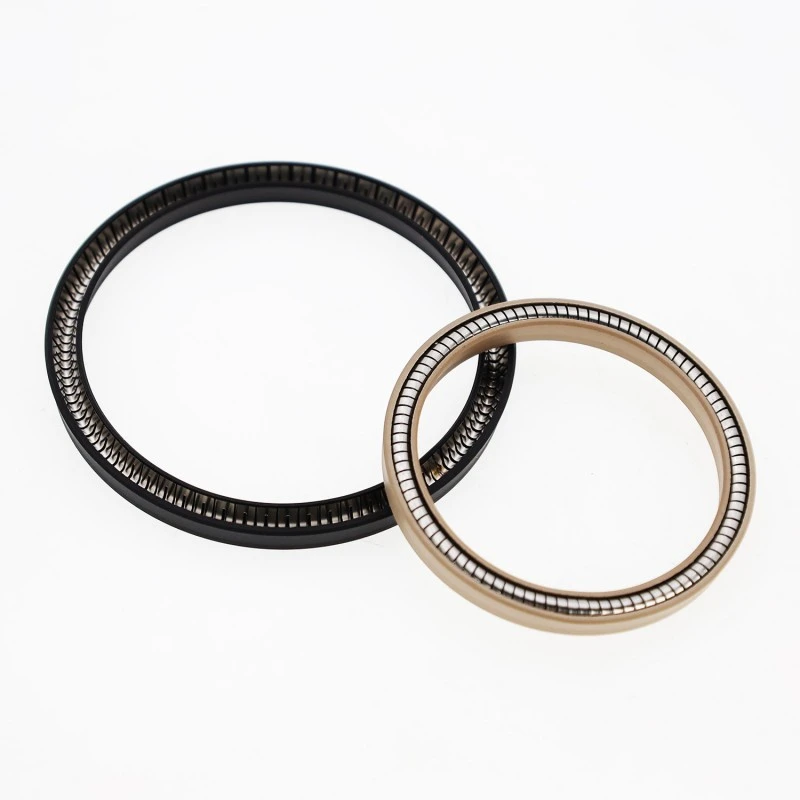

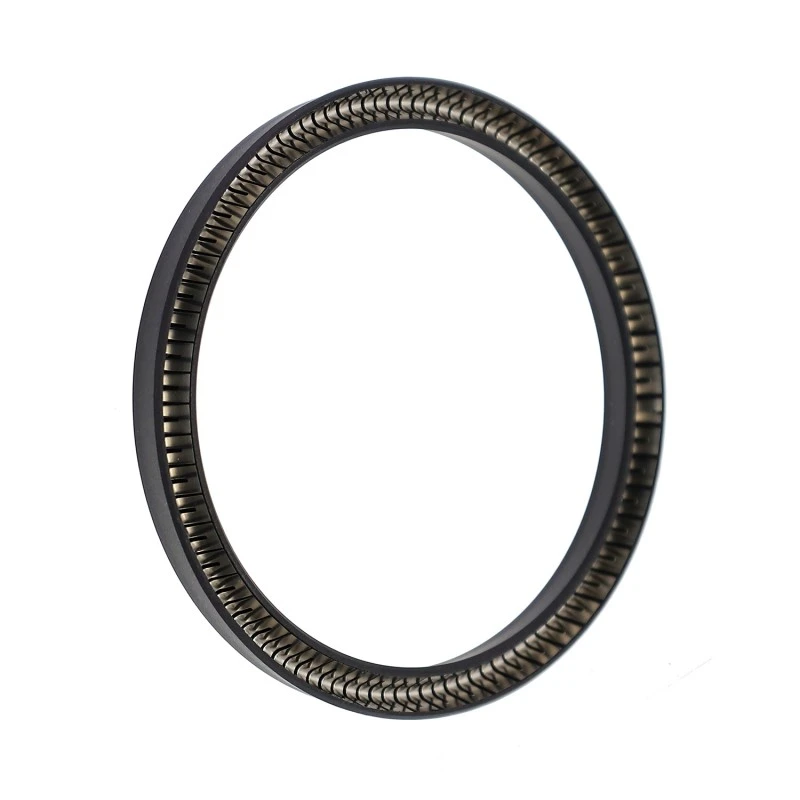

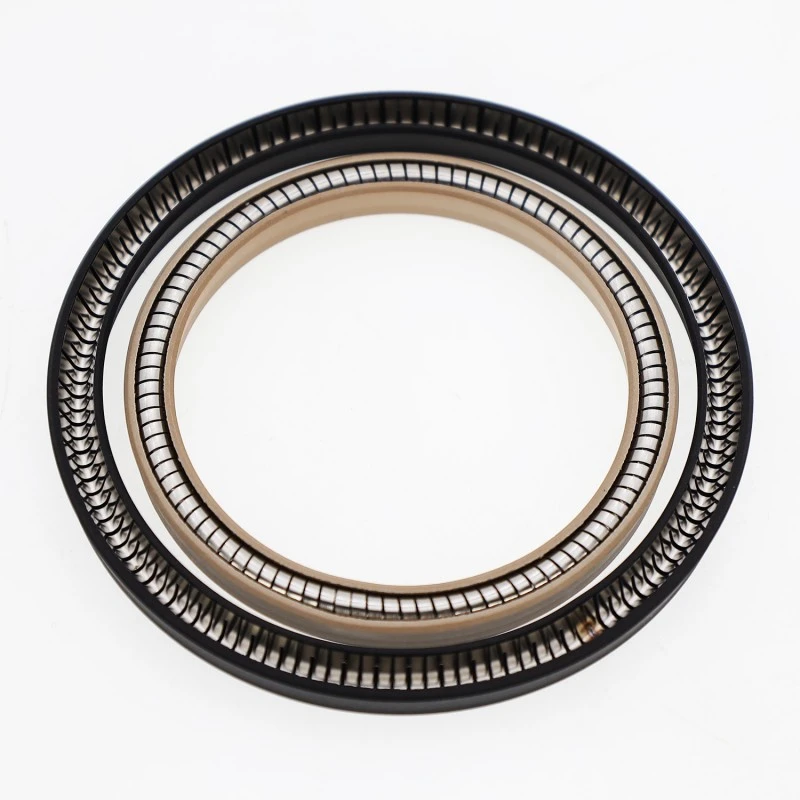

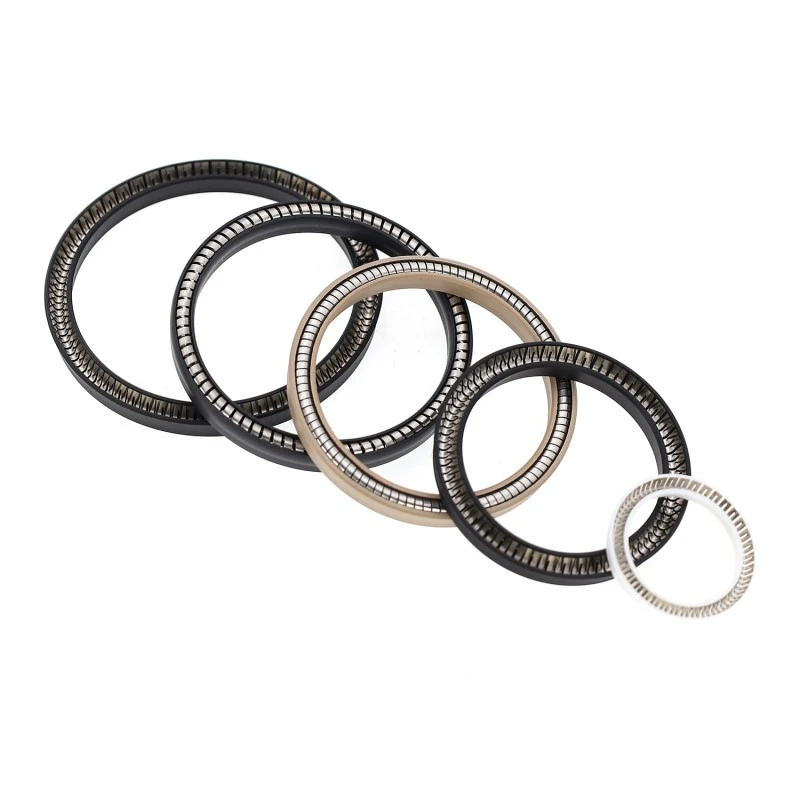

RC16 ஸ்பிரிங்-எனர்ஜிஸ்டு சீல் ஸ்டெயின்லெஸ் ஸ்டீல் ஸ்பிரிங் மற்றும் உயர் செயல்திறன் கொண்ட பிளாஸ்டிக் ஆகியவற்றால் ஆனது. துருப்பிடிக்காத எஃகு நீரூற்று V- வடிவ அல்லது O- வடிவ நீரூற்றாக இருக்கலாம். RC16-B ஐப் பயன்படுத்தும் போது, பொருத்தமான எலாஸ்டோமர் பொருள் தேர்ந்தெடுக்கப்பட வேண்டும்.
|
அழுத்தம் MPa |
வேகம் மீ/வி |
வெப்பநிலை °C |
நடுத்தர |
||
|
RC16<40 |
RC16-B<80 |
<10 |
RC16-200~+250 |
RC16-B-35~+250 |
கிட்டத்தட்ட எல்லா ஊடகங்களும் |
பொருள் தேர்வு
1. O-வளையப் பொருளைத் தேர்ந்தெடுக்கலாம்: R01 நைட்ரைல் ரப்பர் (NBR), R02 Fluororubber (FKM) போன்றவை.
2. சீல் ரிங் பொருட்கள் அடங்கும்: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, முதலியன.
3. துருப்பிடிக்காத எஃகு நீரூற்றுகள் ஓ-வடிவமாகவோ அல்லது வி-வடிவமாகவோ இருக்கலாம்.
ஆர்டர் உதாரணம்
RC16-40-PTFE4+V: தண்டு விட்டம் 40, சீலிங் ரிங் மெட்டீரியல் PTFE4, ஸ்டெயின்லெஸ் ஸ்டீல் ஸ்பிரிங் என்பது V வடிவ ஸ்பிரிங்.
RC16-B-40-PTFE4+R02: தண்டு விட்டம் 40, சீலிங் ரிங் மெட்டீரியல் PTFE4, பொருந்தும் O-ரிங் ஃப்ளோரூப்பரால் ஆனது.

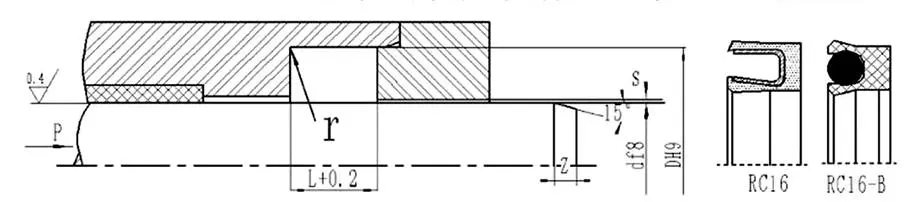

விவரக்குறிப்புகள் மற்றும் அளவுருக்கள் அட்டவணை (குறிப்பிட்ட வரம்பிற்குள் எந்த அளவும் கிடைக்கும்)
|
df8 |
DH9 |
L+0.2 |
Smax(<20MPA) |
Smax(<40MPA) |
Zmin |
rmax |
|
4~9.9 |
d+2.9 |
2.4 |
0.08 |
0.05 |
0.8லி |
0.4 |
|
10~19.9 |
d+4.5 |
3.6 |
0.10 |
0.07 |
0.4 |
|
|
20~39.9 |
d+6.2 |
4.8 |
0.15 |
0.08 |
0.6 |
|
|
40~119.9 |
d+9.4 |
7.1 |
0.20 |
0.10 |
0.8 |
|
|
120~1000 |
d+12.2 |
9.5 |
0.25 |
0.12 |
0.8 |
PTFE முத்திரையின் நிறுவல்: திறந்த பள்ளங்கள் பொதுவாகப் பயன்படுத்தப்படுகின்றன; மூடிய பள்ளங்களில் நிறுவுவதற்கு, PTFE முத்திரை நிறுவல் வழிமுறைகளின் பக்கம் 160 ஐப் பார்க்கவும்.
விவரக்குறிப்புகள் மற்றும் பரிமாண அட்டவணை (உங்களுக்கு தேவையான விவரக்குறிப்புகள் இந்த அட்டவணையில் பட்டியலிடப்படவில்லை என்றால், தயவுசெய்து எங்கள் நிறுவனத்தை தொடர்பு கொள்ளவும்; நாங்கள் 1600 மிமீ வரை பொருட்களை வழங்க முடியும்.)
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
10 |
14.5 |
3.6 |
32 |
38.2 |
4.8 |
60 |
69.4 |
7.1 |
120 |
132.2 |
9.5 |
230 |
242.2 |
9.5 |
||||
|
12 |
16.5 |
3.6 |
35 |
41.2 |
4.8 |
63 |
72.4 |
7.1 |
130 |
142.2 |
9.5 |
240 |
252.2 |
9.5 |
||||
|
14 |
18.5 |
3.6 |
36 |
42.2 |
4.8 |
65 |
74.4 |
7.1 |
140 |
152.2 |
9.5 |
250 |
262.2 |
9.5 |
||||
|
15 |
19.5 |
3.6 |
40 |
49.4 |
7.1 |
70 |
79.4 |
7.1 |
150 |
162.2 |
9.5 |
280 |
292.2 |
9.5 |
||||
|
16 |
20.5 |
3.6 |
42 |
51.4 |
7.1 |
75 |
84.4 |
7.1 |
160 |
172.2 |
9.5 |
300 |
312.2 |
9.5 |
||||
|
18 |
22.5 |
3.6 |
45 |
54.4 |
7.1 |
80 |
89.4 |
7.1 |
170 |
182.2 |
9.5 |
320 |
332.2 |
9.5 |
||||
|
20 |
26.2 |
4.8 |
48 |
57.4 |
7.1 |
85 |
94.4 |
7.1 |
180 |
192.2 |
9.5 |
350 |
362.2 |
9.5 |
||||
|
22 |
28.2 |
4.8 |
50 |
59.4 |
7.1 |
90 |
99.4 |
7.1 |
190 |
202.2 |
9.5 |
360 |
372.2 |
9.5 |
||||
|
25 |
31.2 |
4.8 |
52 |
61.4 |
7.1 |
100 |
109.4 |
7.1 |
200 |
212.2 |
9.5 |
400 |
412.2 |
9.5 |
||||
|
28 |
34.2 |
4.8 |
55 |
64.4 |
7.1 |
110 |
119.4 |
7.1 |
210 |
222.2 |
9.5 |
500 |
512.2 |
9.5 |
||||
|
30 |
36.2 |
4.8 |
56 |
65.4 |
7.1 |
115 |
124.4 |
7.1 |
220 |
232.2 |
9.5 |
600 |
612.2 |
9.5 |
Ruichen இன் சீல் தீர்வுகள் உலகெங்கிலும் உள்ள பல சின்னச் சின்ன திட்டங்கள் மற்றும் முக்கியமான உபகரணங்களில் வெற்றிகரமாகப் பயன்படுத்தப்பட்டுள்ளன. எங்கள் உயர் அழுத்த முத்திரைகள் ஒரு புகழ்பெற்ற ஐரோப்பிய காற்று விசையாழி உற்பத்தியாளரால் அவர்களின் கடல் காற்று விசையாழிகளின் ஹைட்ராலிக் பிட்ச் கட்டுப்பாட்டு அமைப்பில் பயன்படுத்த தேர்ந்தெடுக்கப்பட்டன. இந்த முத்திரைகள் ஐந்து ஆண்டுகளுக்கும் மேலாக தீவிர உப்பு தெளிப்பு, அதிக ஈரப்பதம் மற்றும் குறைந்த வெப்பநிலை சூழல்களில் நம்பகத்தன்மையுடன் செயல்பட்டு வாடிக்கையாளர்களிடமிருந்து அதிக பாராட்டைப் பெற்றன.
இதற்கிடையில், எங்கள் இரசாயன-எதிர்ப்பு சீல் தயாரிப்புகள் மத்திய கிழக்கில் ஒரு பெரிய பெட்ரோ கெமிக்கல் திட்டத்திற்கு வெற்றிகரமாக ஏற்றுமதி செய்யப்பட்டுள்ளன, அங்கு அவை கோரும் ரசாயன பரிமாற்ற பம்புகளில் பயன்படுத்தப்படுகின்றன. அவற்றின் அரிப்பு எதிர்ப்பு வாடிக்கையாளர் பாதுகாப்பான, கசிவு இல்லாத தொடர்ச்சியான உற்பத்தியை அடைய உதவியது.
இந்த வெற்றிகரமான சர்வதேச வழக்குகள், Ruichen தயாரிப்புகள் உலகின் மிகக் கடுமையான தரம் மற்றும் பயன்பாட்டுத் தரங்களைச் சந்திக்கின்றன என்பதை முழுமையாக நிரூபிக்கின்றன.
